Тяжёлый боковой мульчер 220 см DRAGON-220, усиленный молотковый мульчер для обочин с карданом с двумя широкоугольными шарнирами для тракторов от 90 до 130 л.с.
ДЕТАЛИ

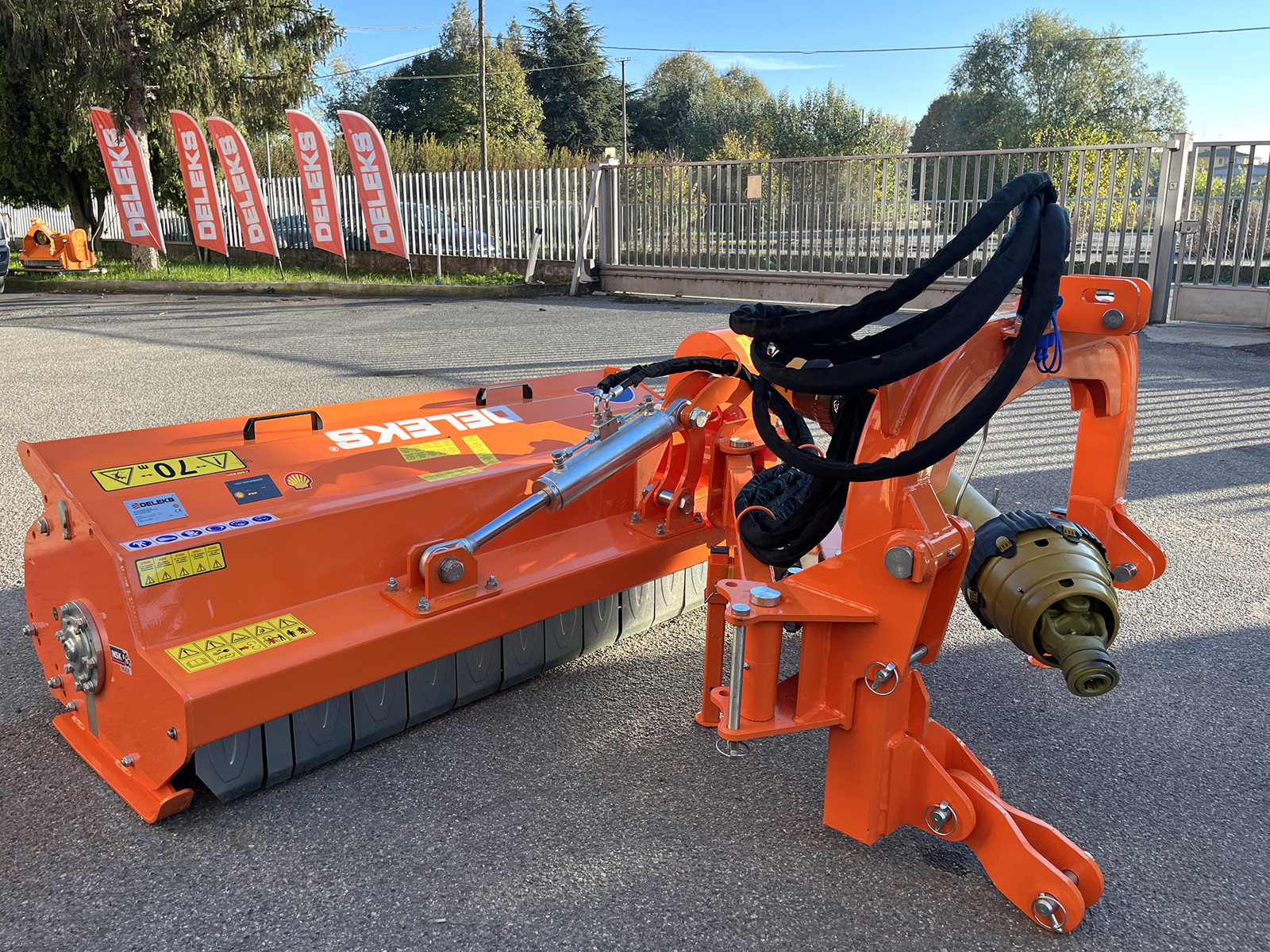

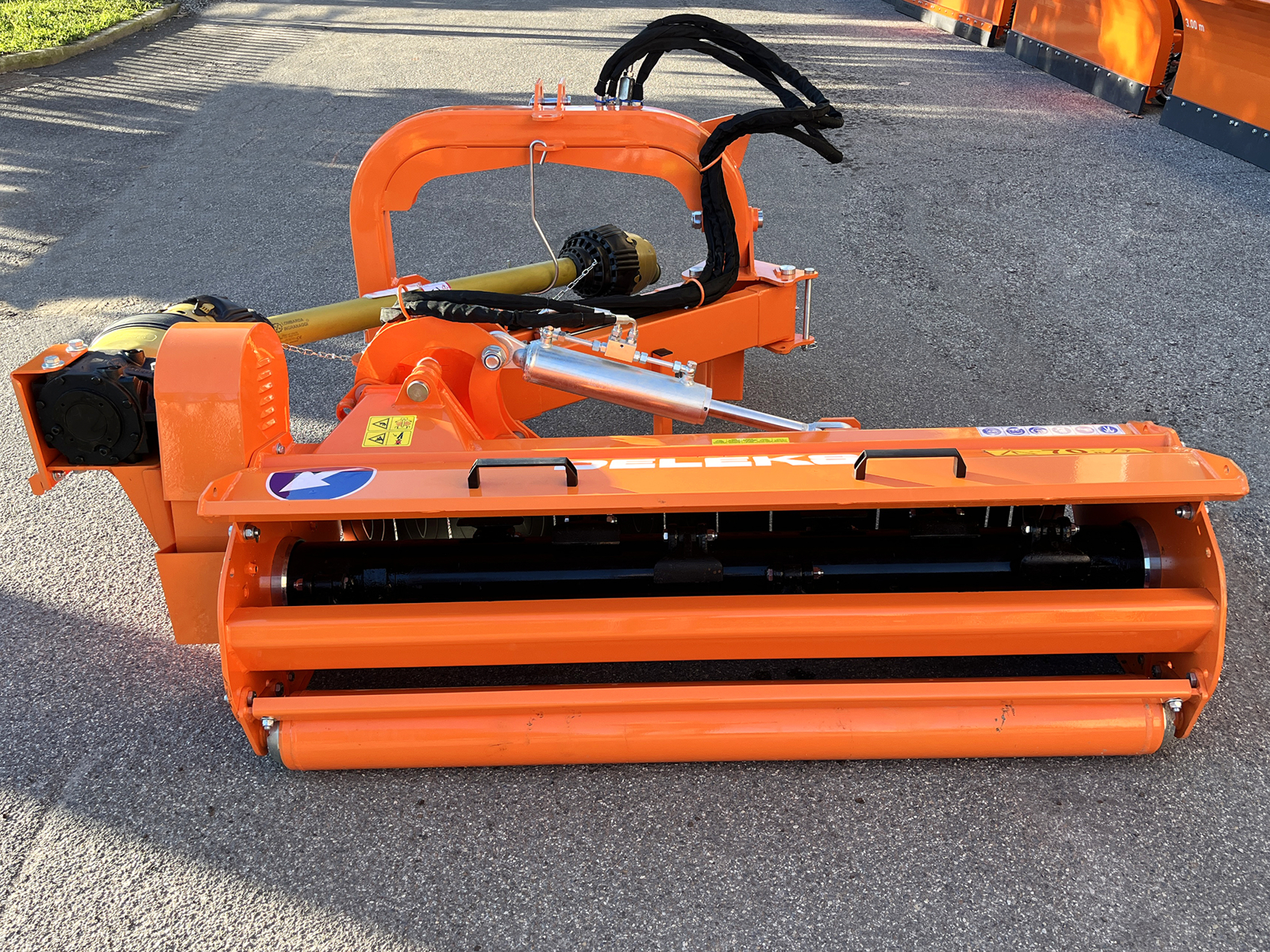

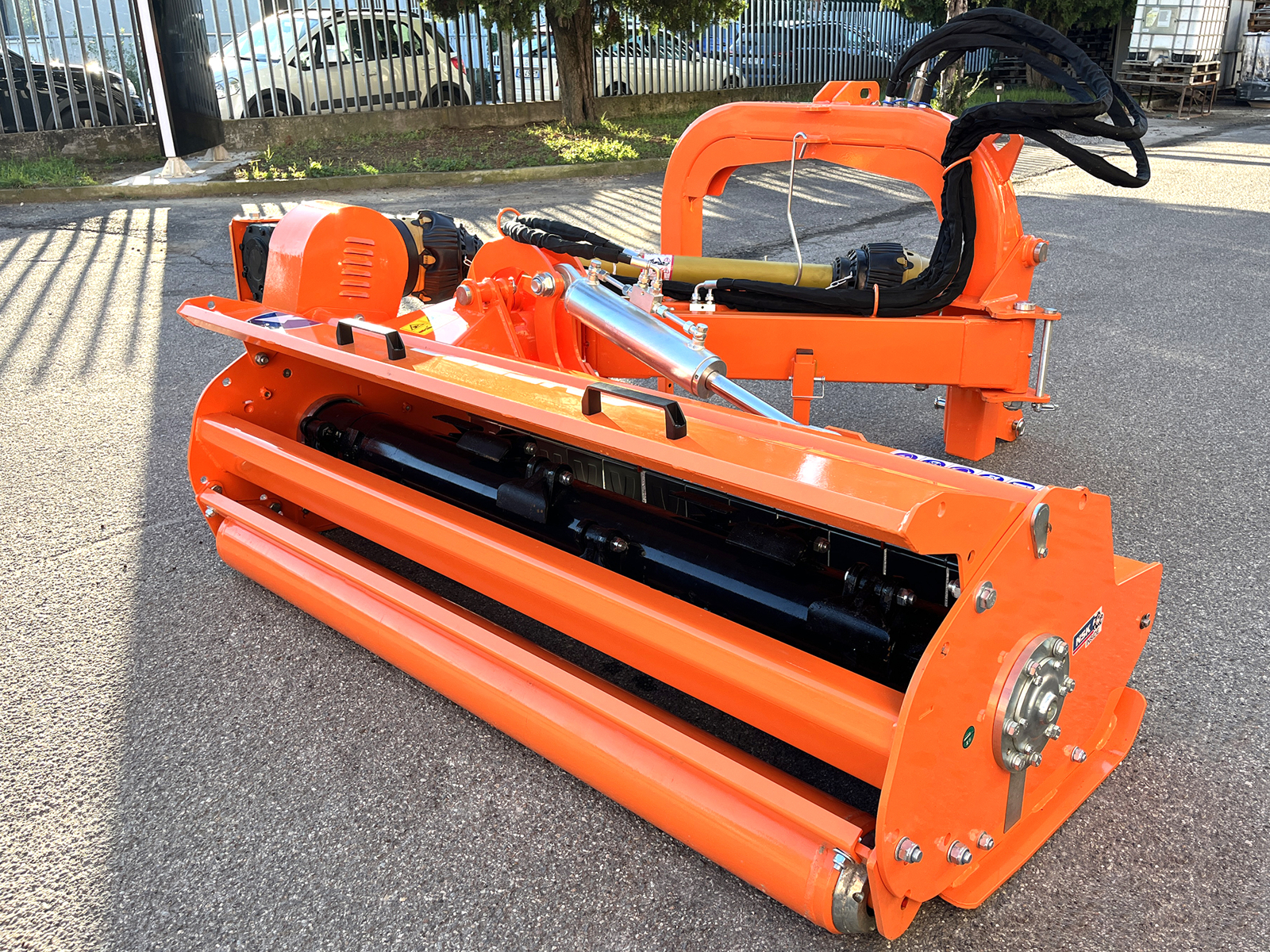

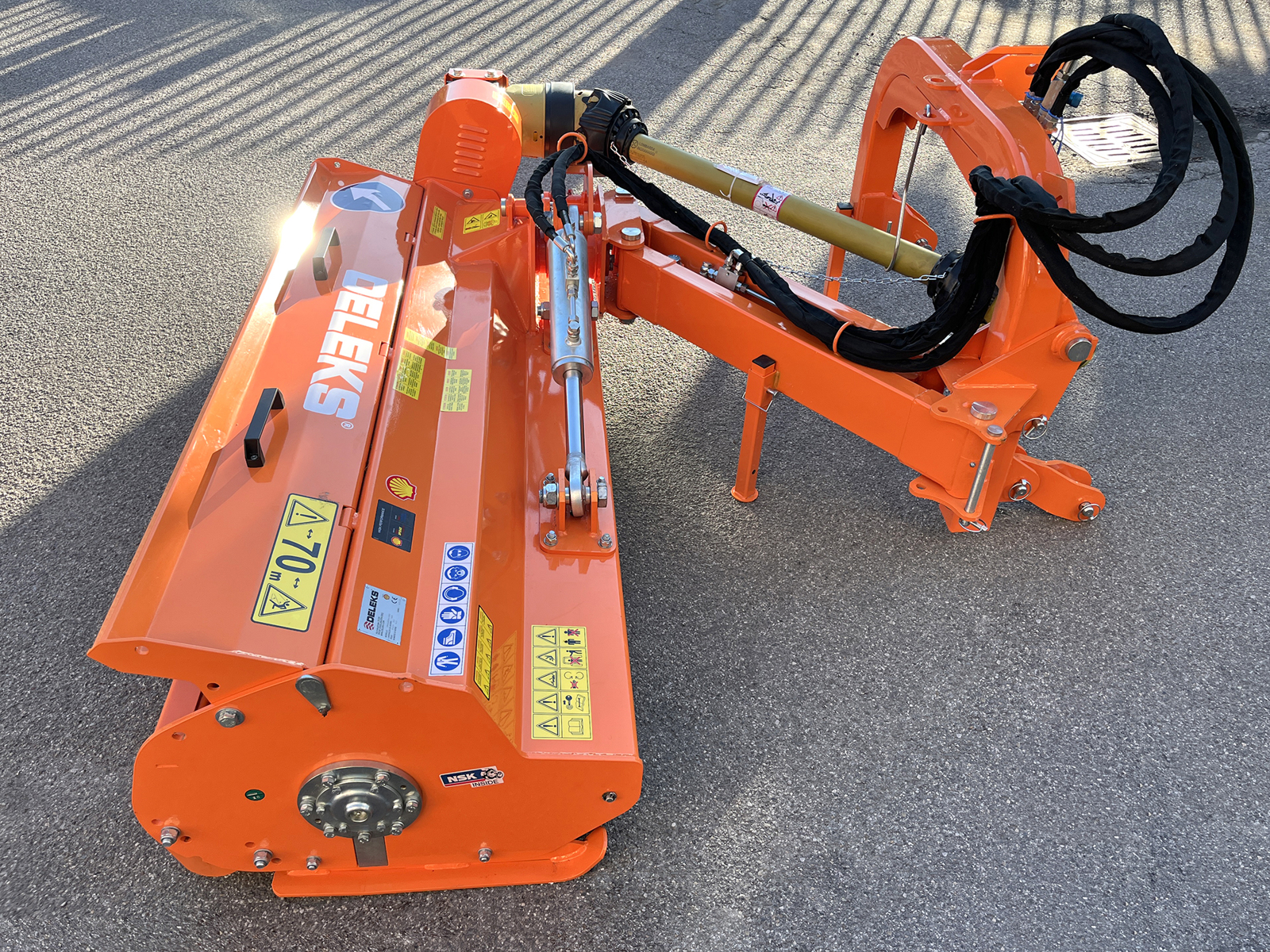

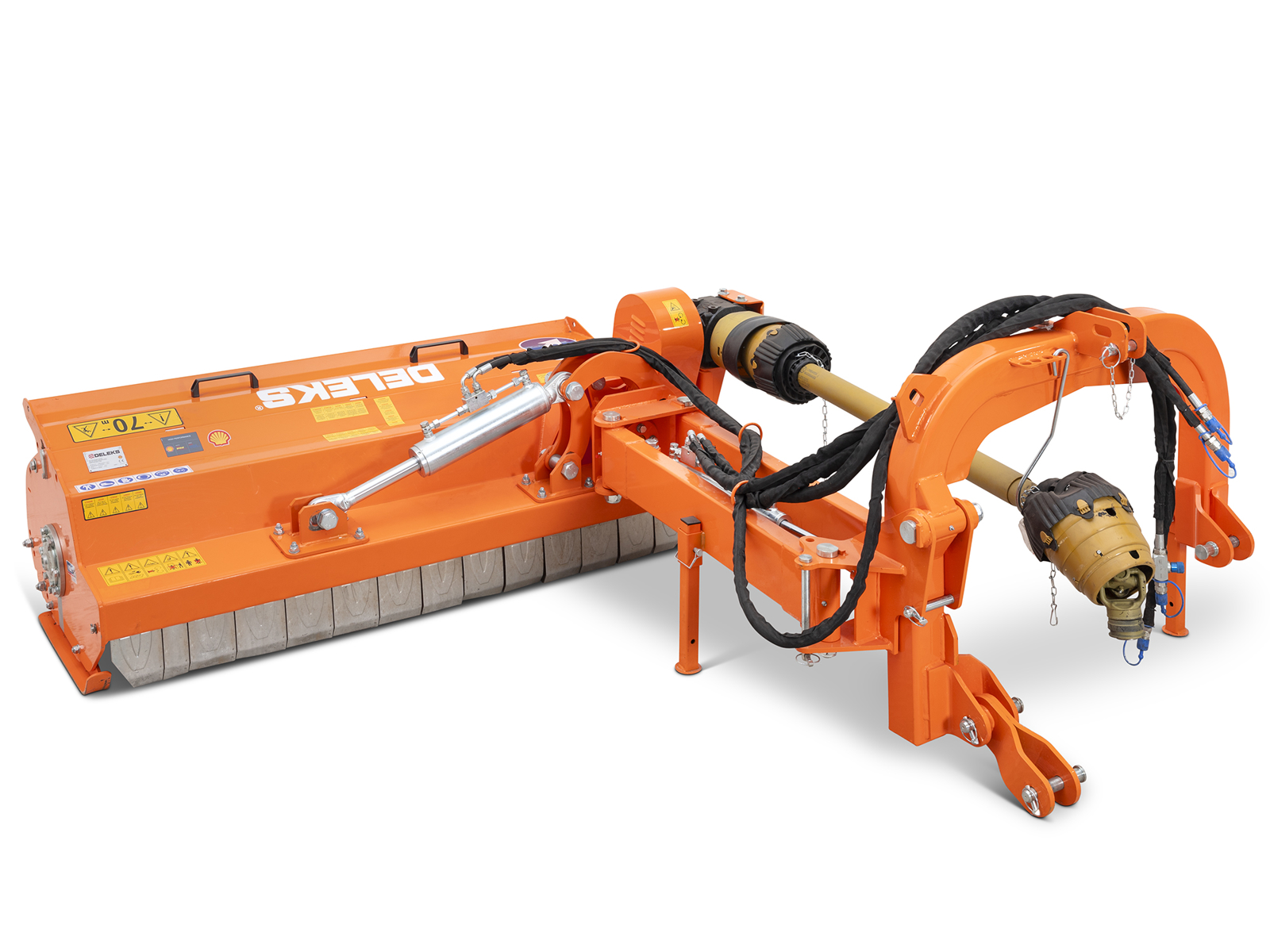

Тяжёлый боковой мульчер с рабочей шириной 220 см: DELEKS® DRAGON-220 — самый тяжёлый молотковый мульчер для обочин в линейке, для тракторов от 90 до 130 л.с. с трёхточечной навеской категории 2. Два увеличенных гидроцилиндра с запорным клапаном выносят рабочий орган в сторону от трактора и наклоняют его от +90° до -60°: он работает на обочинах дорог, в канавах, на откосах и склонах, а в вертикальном положении — на живых изгородях и кустарнике. Двойной корпус с боковинами 10 мм, усиленная арка трёхточечной навески, клапан регулировки потока масла и 2 стопорных пальца для транспортировки по дорогам. Ротор диаметром 168 мм, электронно сбалансированный, на подшипниках NSK, несёт 20 молотков по 1100 г с основанием шириной 14 см и измельчает траву, ежевику и хворост диаметром до 6-7 см. Наружный редуктор DELEKS® для ВОМ 540 об/мин с обгонной муфтой и гарантией 3 года, привод 5 ремнями, масса 815 кг. Имеет сертификат TÜV, поставляется в комплекте с карданным валом с сертификатом CE с широкоугольными шарнирами с обеих сторон, гарантия 2 года, доставка бесплатная.
Для каких тракторов
Рабочая ширина DRAGON-220 — 220 см; он совместим с тракторами любых марок от 90 до 130 л.с. с ВОМ 540 об/мин и трёхточечной навеской категории 2 (пальцы ø 25-28 мм, расстояние между нижними тягами от 840 до 970 мм): New Holland T5, John Deere серии 5, Landini Rex, Deutz-Fahr, Massey Ferguson, Same, Case, Kubota серии M и аналогичные тракторы. На тракторе нужны 4 гидровыхода ½ дюйма: у машины 2 гидроцилиндра и 4 шланга с сельскохозяйственными быстроразъёмными соединениями, рабочий поток масла — 18-22 л/мин при давлении 120-150 бар. Редуктор находится на высоте 650 мм от земли. Подходит для работы на равнине и на склонах.
Увеличенные гидроцилиндры, боковой вынос и наклон
Два увеличенных гидроцилиндра итальянского производства с запорным клапаном, управляемые с места водителя гидрораспределителями трактора, выносят рабочий орган в сторону и наклоняют его от +90° вверх до -60° вниз; отдельный клапан регулирует поток масла. При полностью выдвинутой стреле рабочий орган работает в полосе примерно от 0,9 м до 3,1 м от оси трактора, с правой стороны. Вынесенный в сторону и наклонённый, DRAGON-220 обкашивает обочины дорог, канавы и откосы; вынесенный в сторону и поставленный вертикально, подрезает кустарник и живые изгороди; горизонтально работает в междурядьях. Редуктор вынесен наружу корпуса — такое расположение помогает вынести рабочий орган за габарит трактора. Трёхточечная навеска — с усиленной аркой и системой Anti Shock: соединение между навеской и стрелой не жёсткое и позволяет рабочему органу копировать рельеф на неровностях. Для транспортировки по дорогам предусмотрены 2 стопорных пальца.

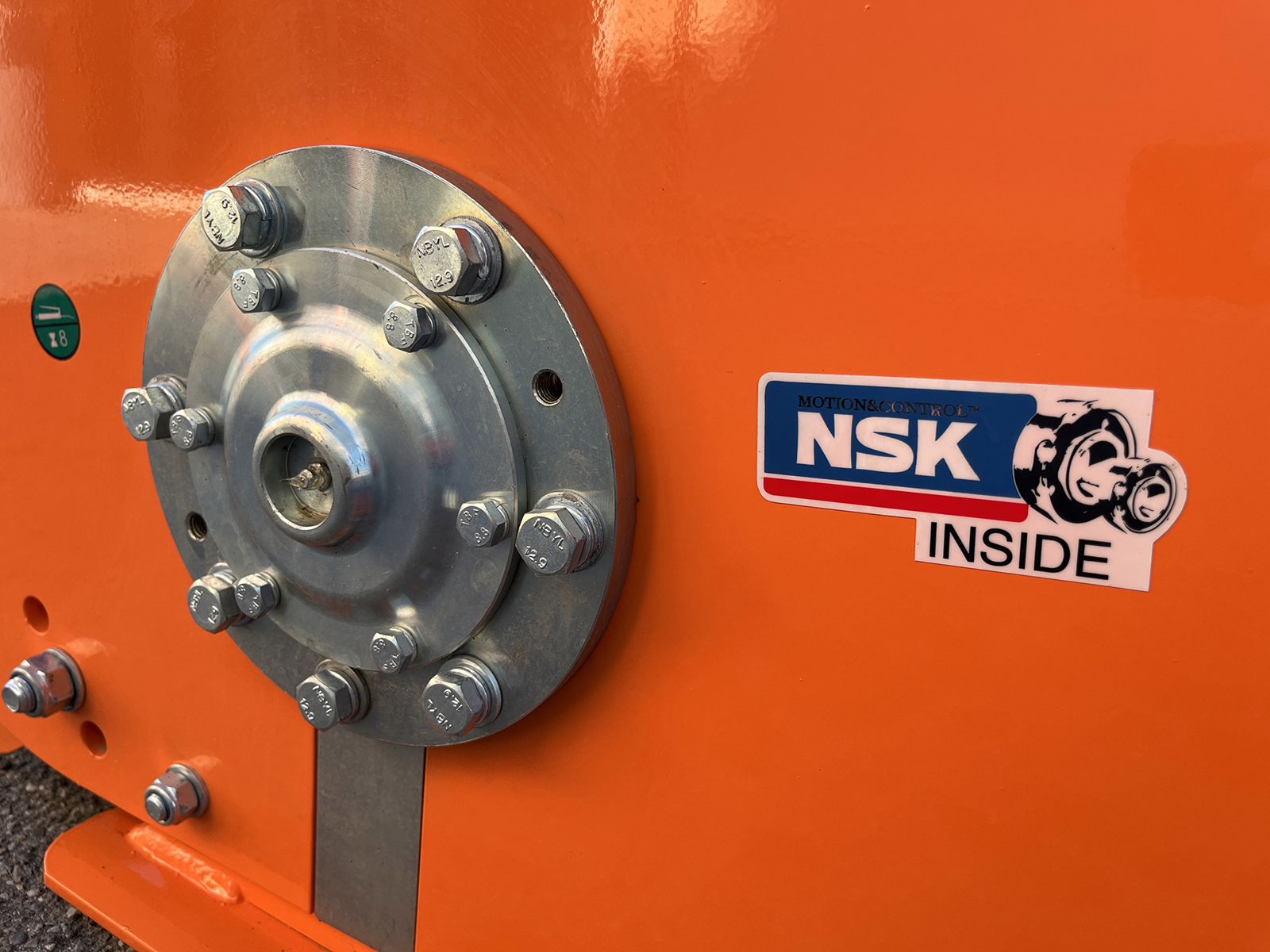

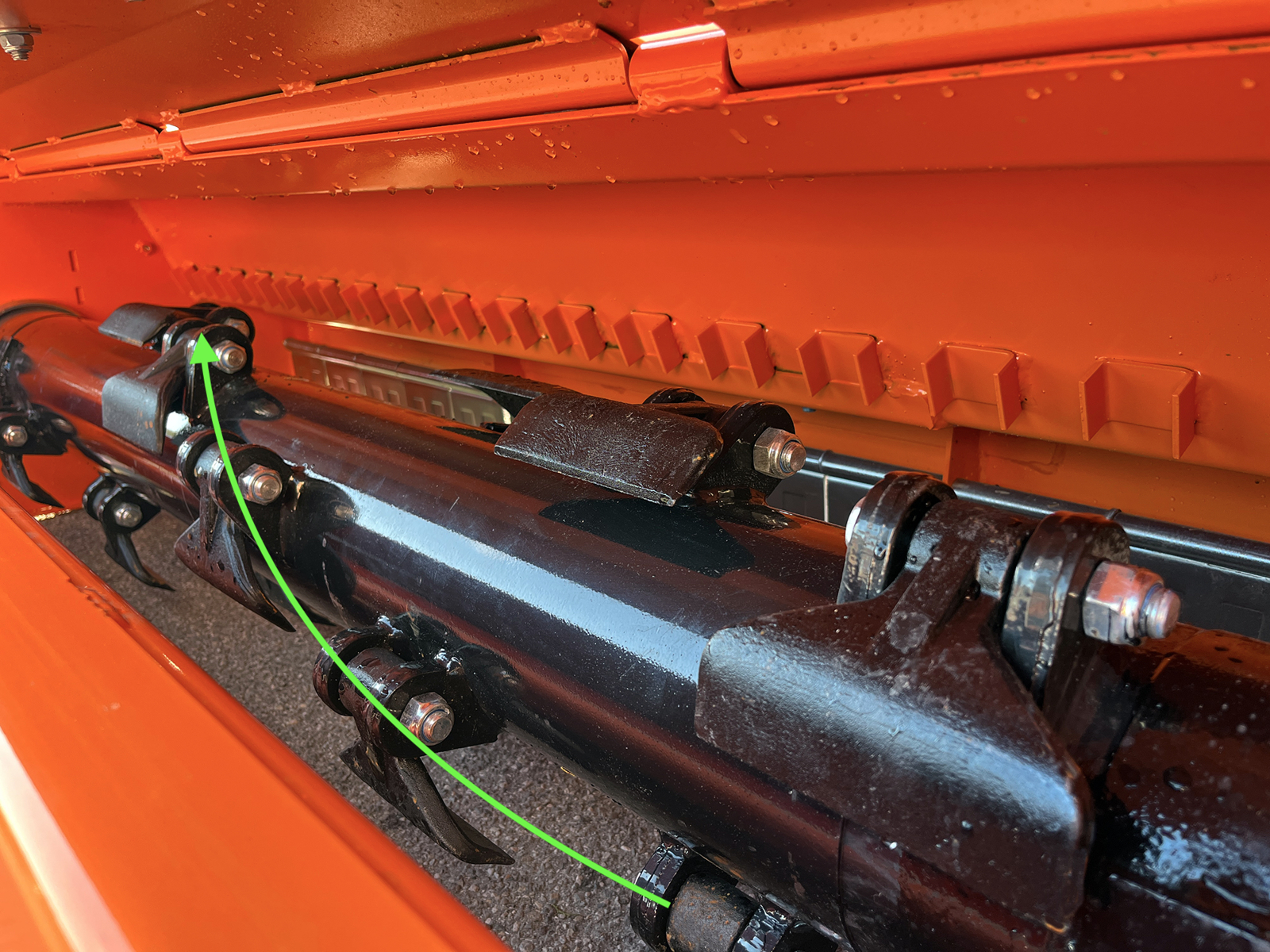

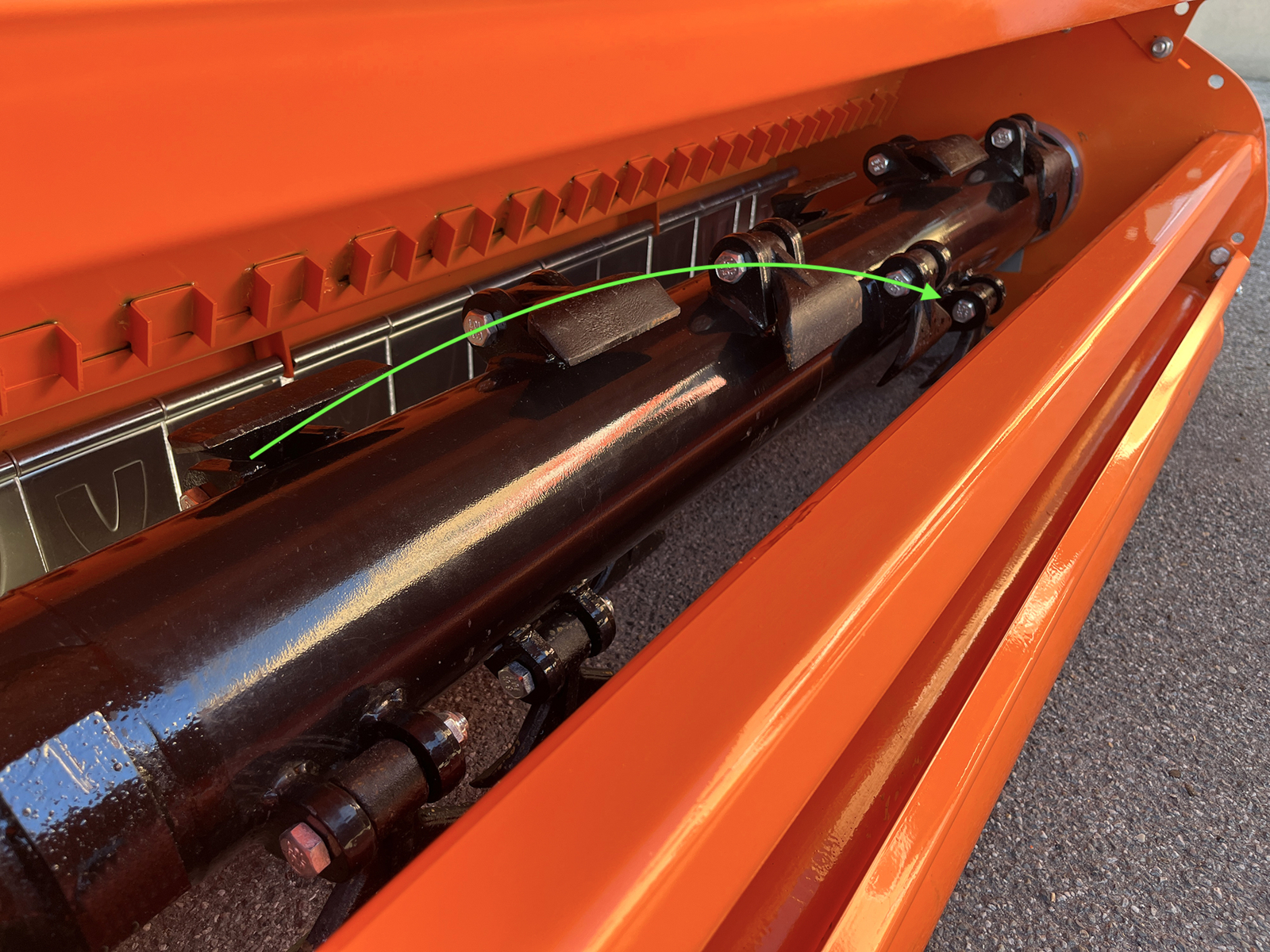

Ротор 168 мм на подшипниках NSK, 20 молотков по 1100 г
Диаметр ротора — 168 мм, труба со стенкой 8 мм; он электронно сбалансирован, вращается со скоростью 2134 об/мин и установлен на подшипниках NSK японского производства. 20 молотков весом 1100 г каждый, с основанием шириной 140 мм, измельчают траву, ежевику и хворост диаметром до 6-7 см. В качестве опции есть комплект из 60 ножей (COLTELLI60TORO) — вместо молотков.

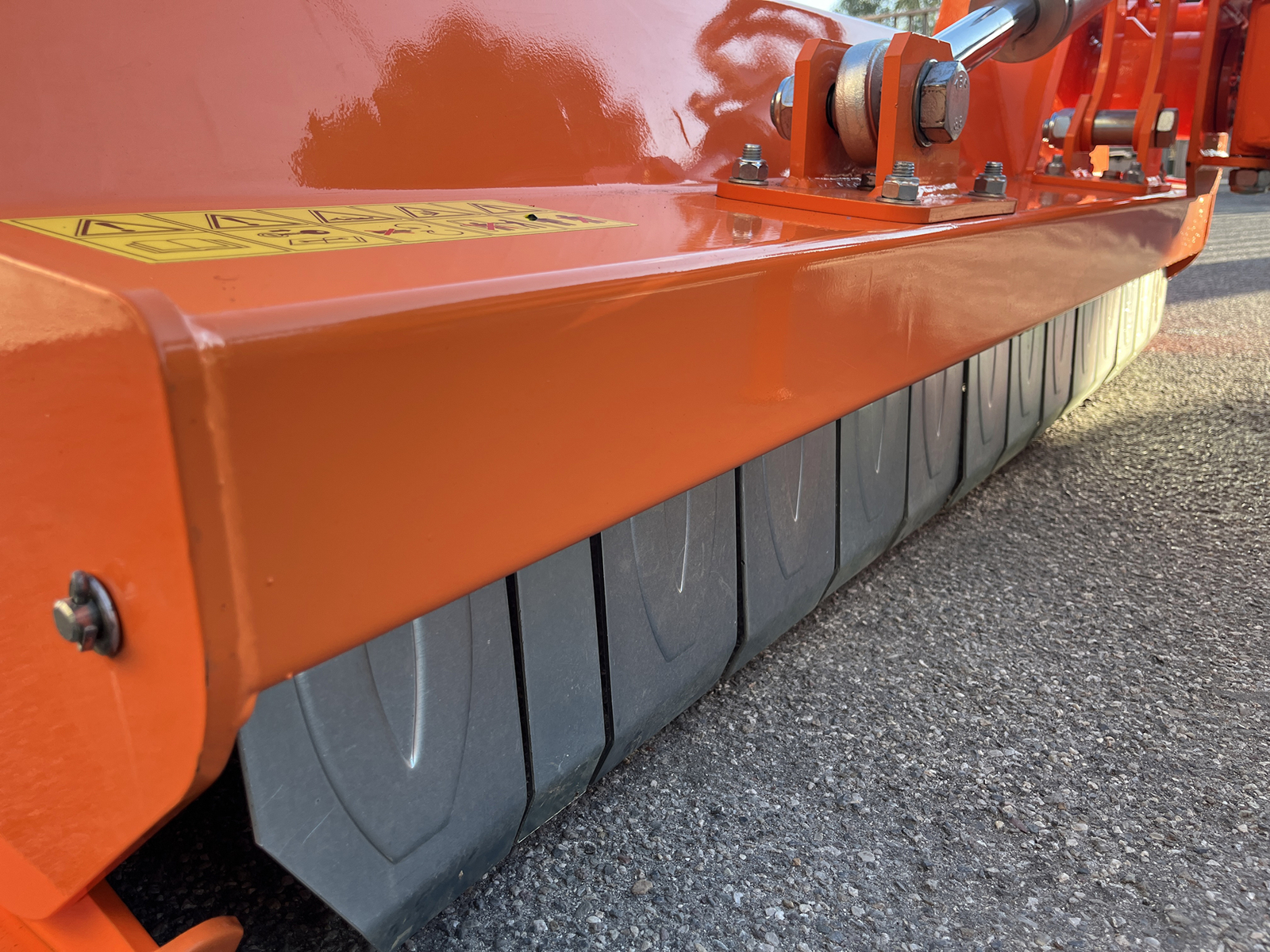

Двойной корпус с боковинами 10 мм, каток и высота среза

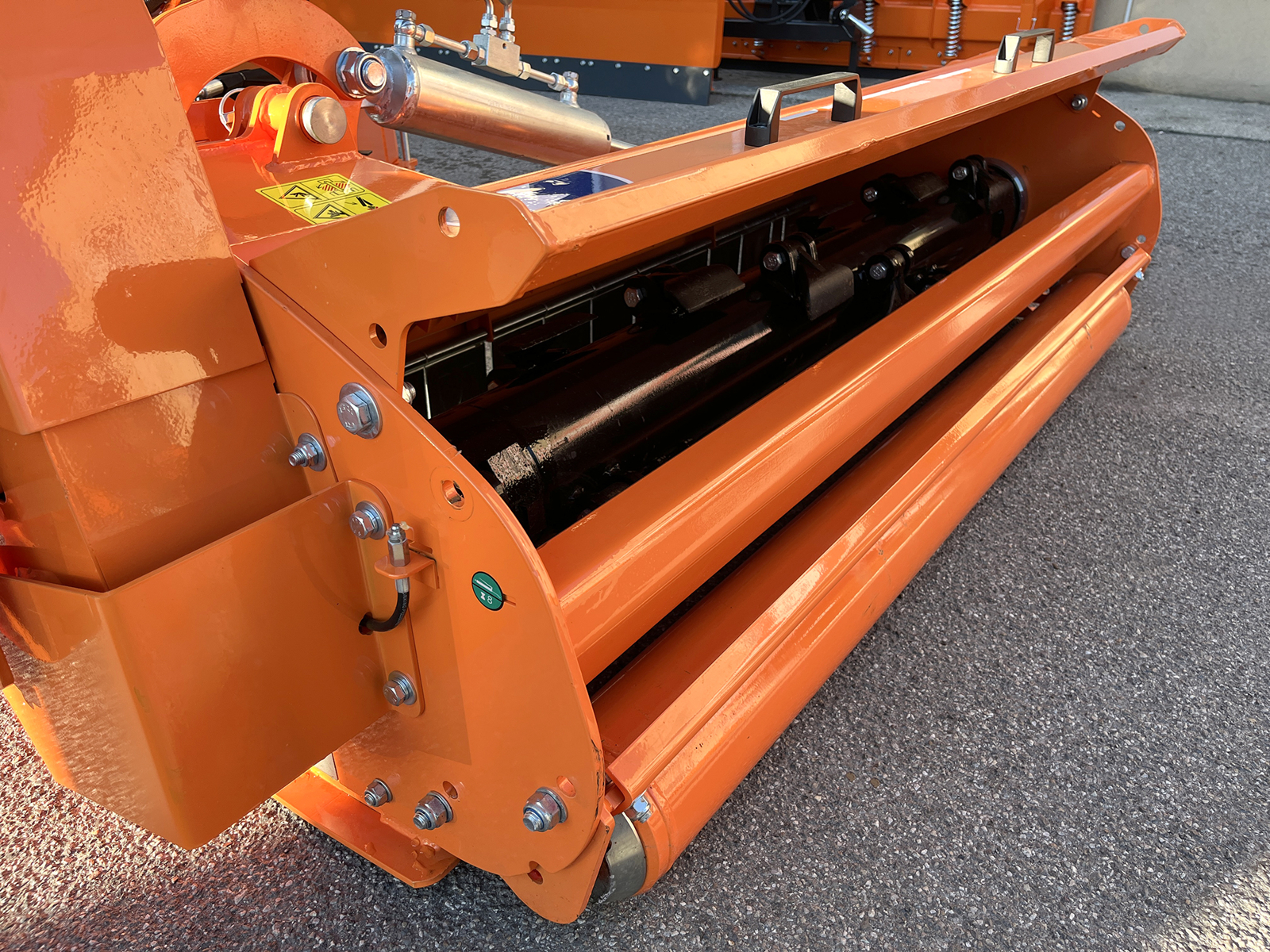

DRAGON-220 выполнен с двойным корпусом. Толщина рамы — 5 мм, с усилениями, боковин — 10 мм, боковых полозьев — 8 мм. Задний каток диаметром 152 мм и боковые полозья задают высоту среза от 35 до 95 мм.
Наружный редуктор с обгонной муфтой, 5 ремней и кардан с двумя широкоугольными шарнирами
Редуктор DELEKS® для ВОМ 540 об/мин — с обгонной муфтой и гарантией 3 года: при отключении ВОМ ротор продолжает вращаться по инерции и останавливается сам, не увлекая за собой привод трактора. Мощность передаётся на ротор 5 клиновыми ремнями 17x1300; натяжение ремней регулируется снаружи, регулируемым натяжителем. Карданный вал с сертификатом CE, категории 6, длиной 1800 мм, входит в комплект: в отличие от карданов с широкоугольным шарниром только с одной стороны, у него широкоугольные шарниры равных угловых скоростей с обеих сторон, что допускает большие рабочие углы и со стороны трактора, и со стороны машины, даже когда мульчер вынесен в сторону и наклонён.
Размеры, масса и доставка
Рабочая ширина 2195 мм, общая ширина 2590 мм, длина 1750 мм в сложенном положении, высота 1150 мм, масса 815 кг. Поставляется на поддоне, в упаковке 260 × 100 × 100 см (914 кг брутто, 2,60 м³), доставка бесплатная. Для доставки нужен подъезд для автопоезда (24 тонны) и погрузчик для разгрузки поддона. Соответствует Директиве ЕС по машинам (CE), имеет сертификат TÜV, гарантия 2 года.

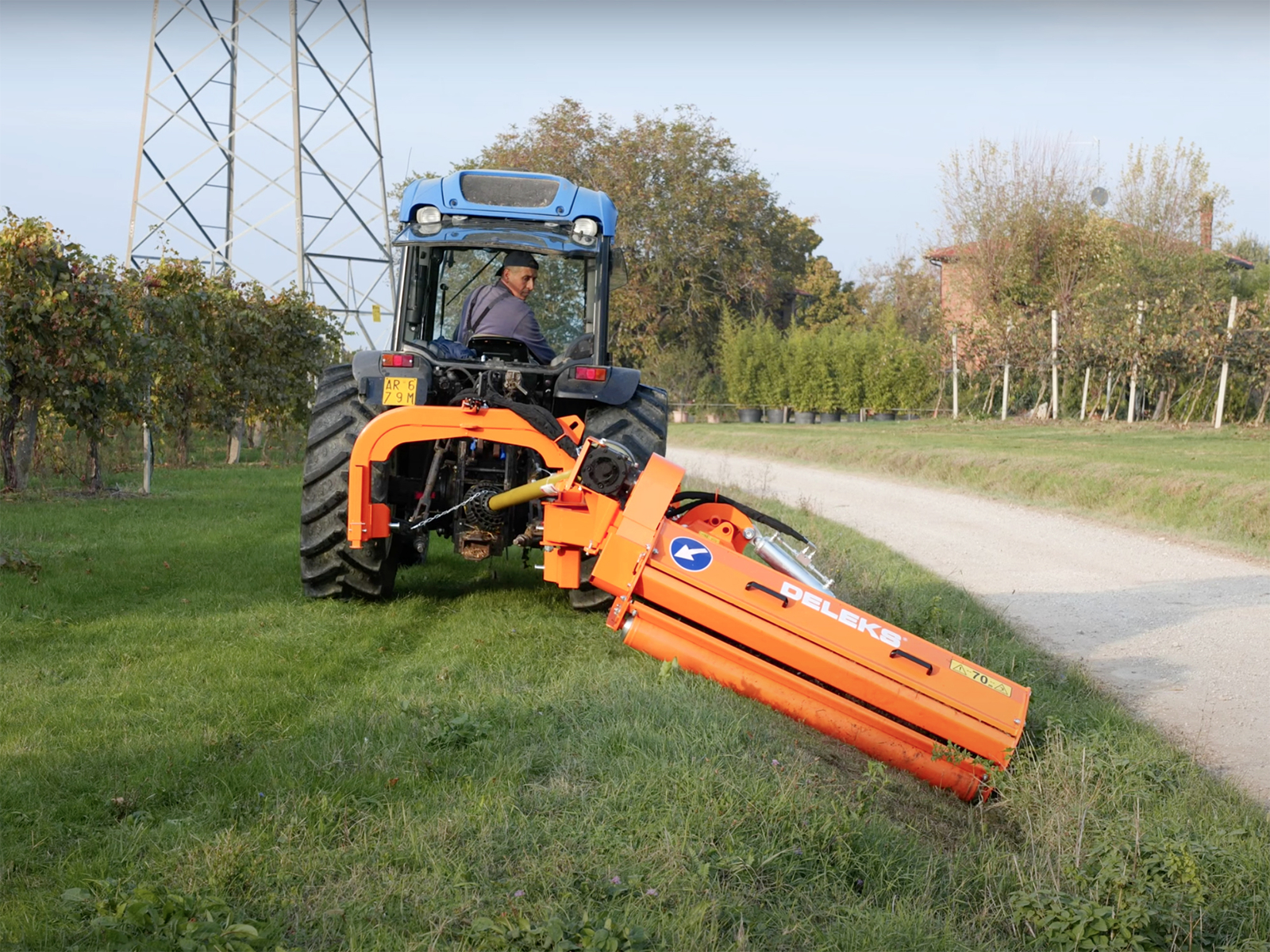

Области применения

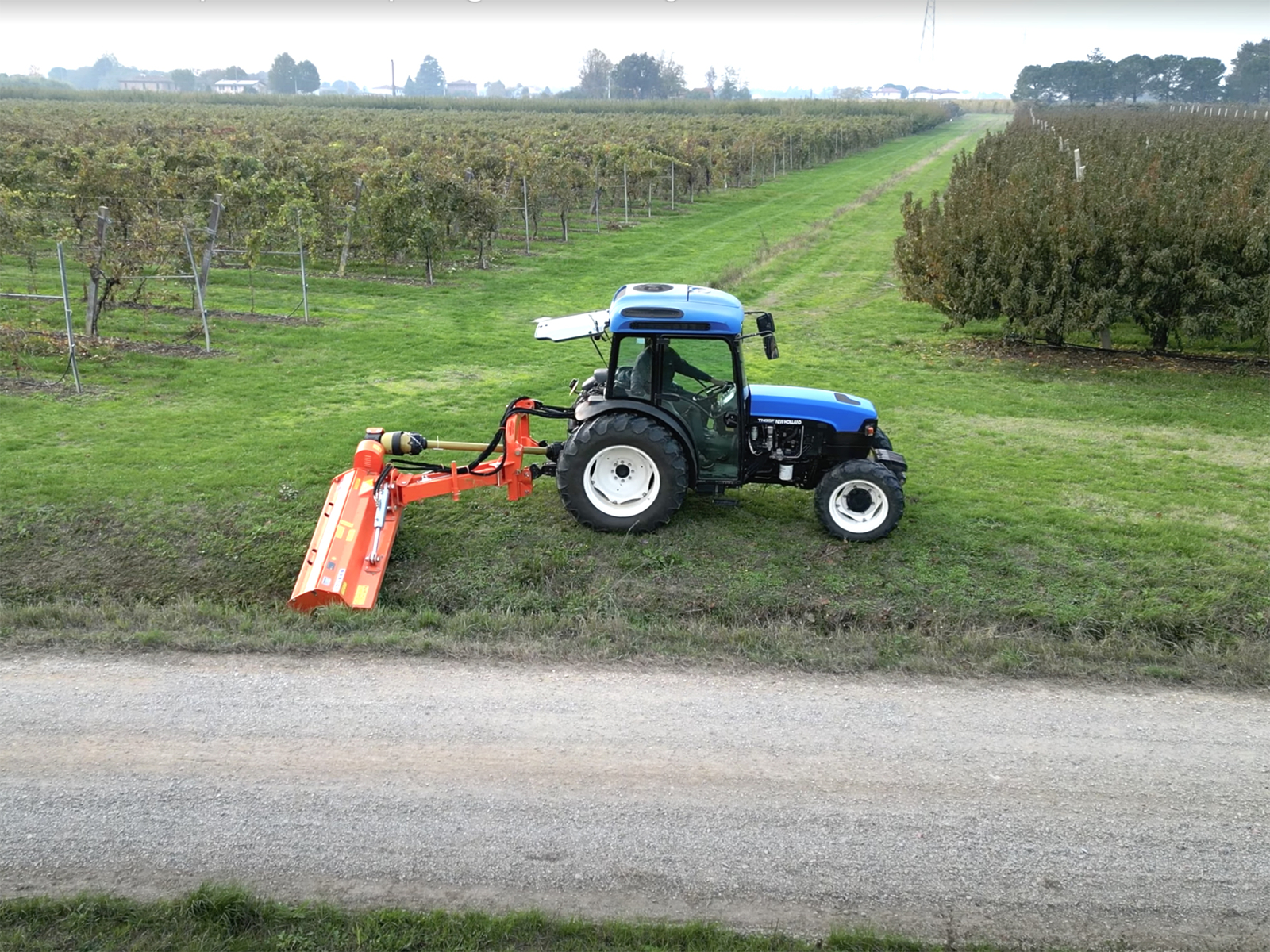

- Обочины дорог, придорожные полосы и коммунальные работы: рабочий орган вынесен в сторону
- Канавы, откосы и склоны: рабочий орган наклонён до -60°

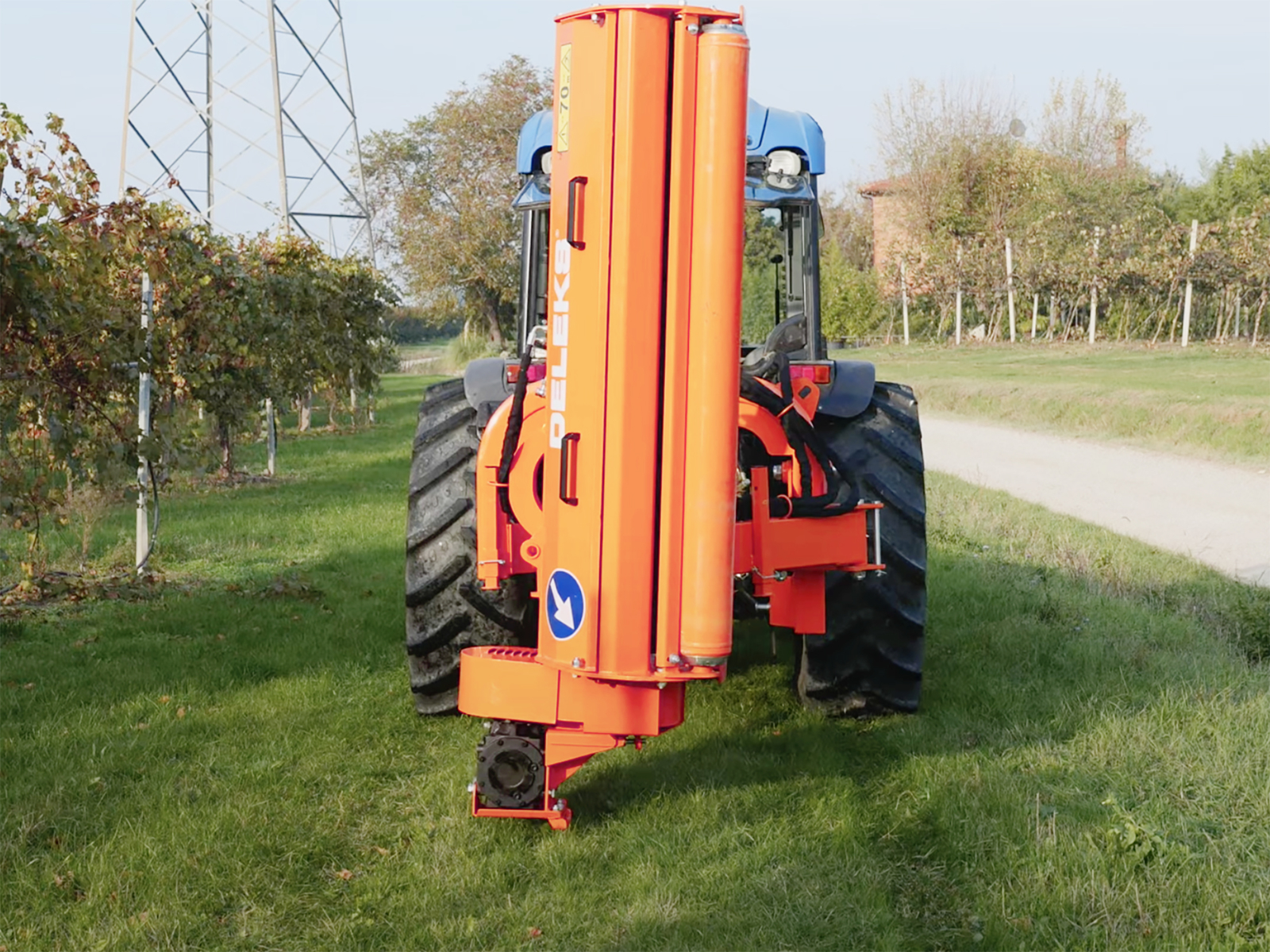

- Живые изгороди и кустарник: рабочий орган в вертикальном положении, +90°
- Высокая трава, ежевика и хворост диаметром до 6-7 см
- Дорожные и мелиоративные службы, муниципалитеты и подрядчики: обочины дорог и каналы, с тракторами от 90 до 130 л.с.
Опции и запчасти
Прямо на странице товара к заказу можно добавить: комплект из 10 молотков (MAZZE10A), 10 болтов с гайками для молотков (DB10A), комплект из 60 ножей (COLTELLI60TORO), комплект из 5 запасных ремней (CINGHIE5DRAGON), запасные пальцы трёхточечной навески категории 2 (3PERNI2A) и верхнюю тягу 730 мм (BE0125). Остальные запчасти подбираются по деталировочным схемам вместе с технической службой.
FAQ
Сколько л.с. нужно для DRAGON-220?
От 90 до 130 л.с., ВОМ 540 об/мин и трёхточечная навеска категории 2. Важна и грузоподъёмность навески: она должна поднимать 815 кг мульчера.

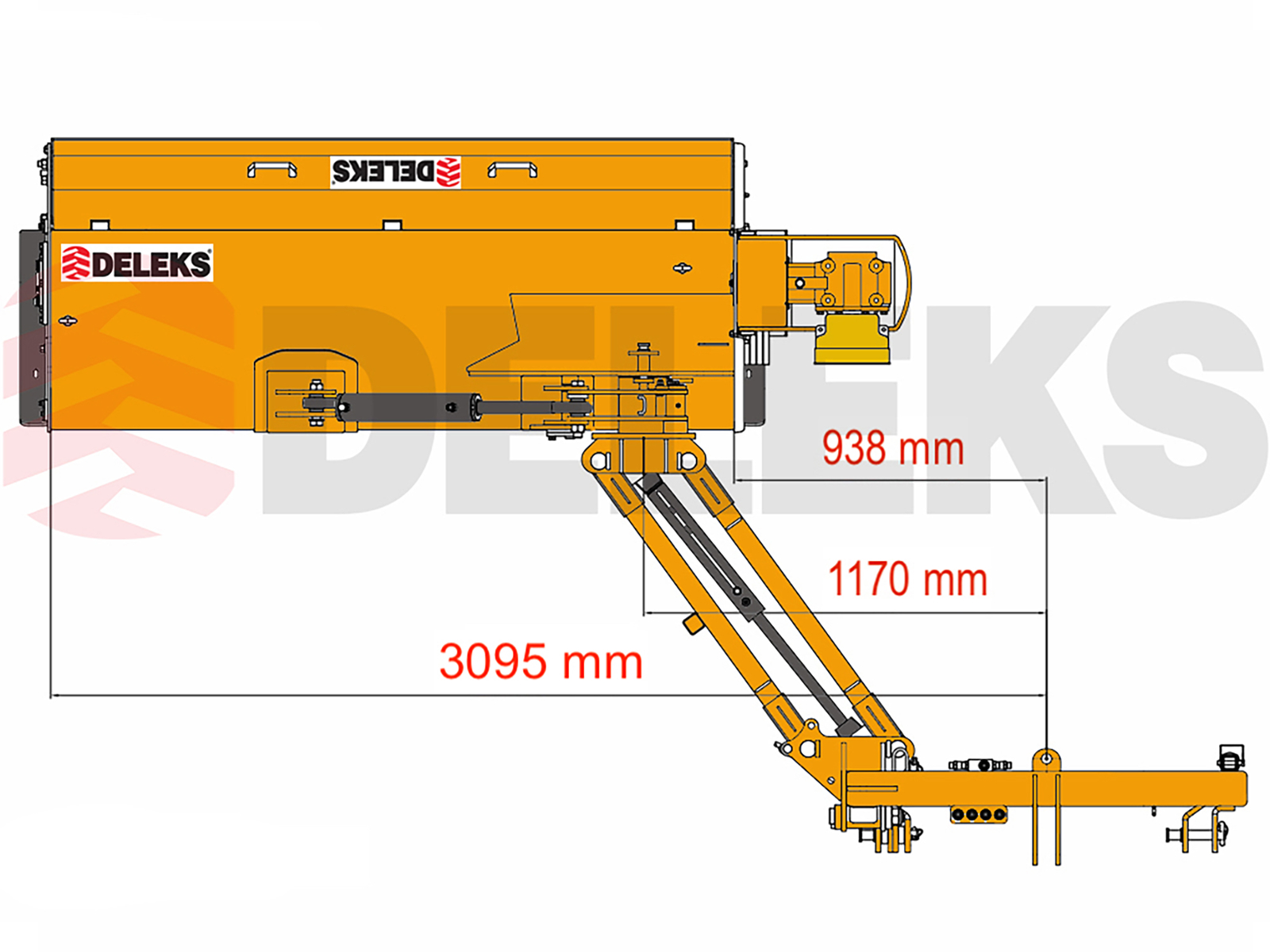

Насколько DRAGON-220 выносится в сторону?
При полностью выдвинутой стреле рабочий орган работает в полосе примерно от 0,9 м до 3,1 м от оси трактора, с правой стороны.

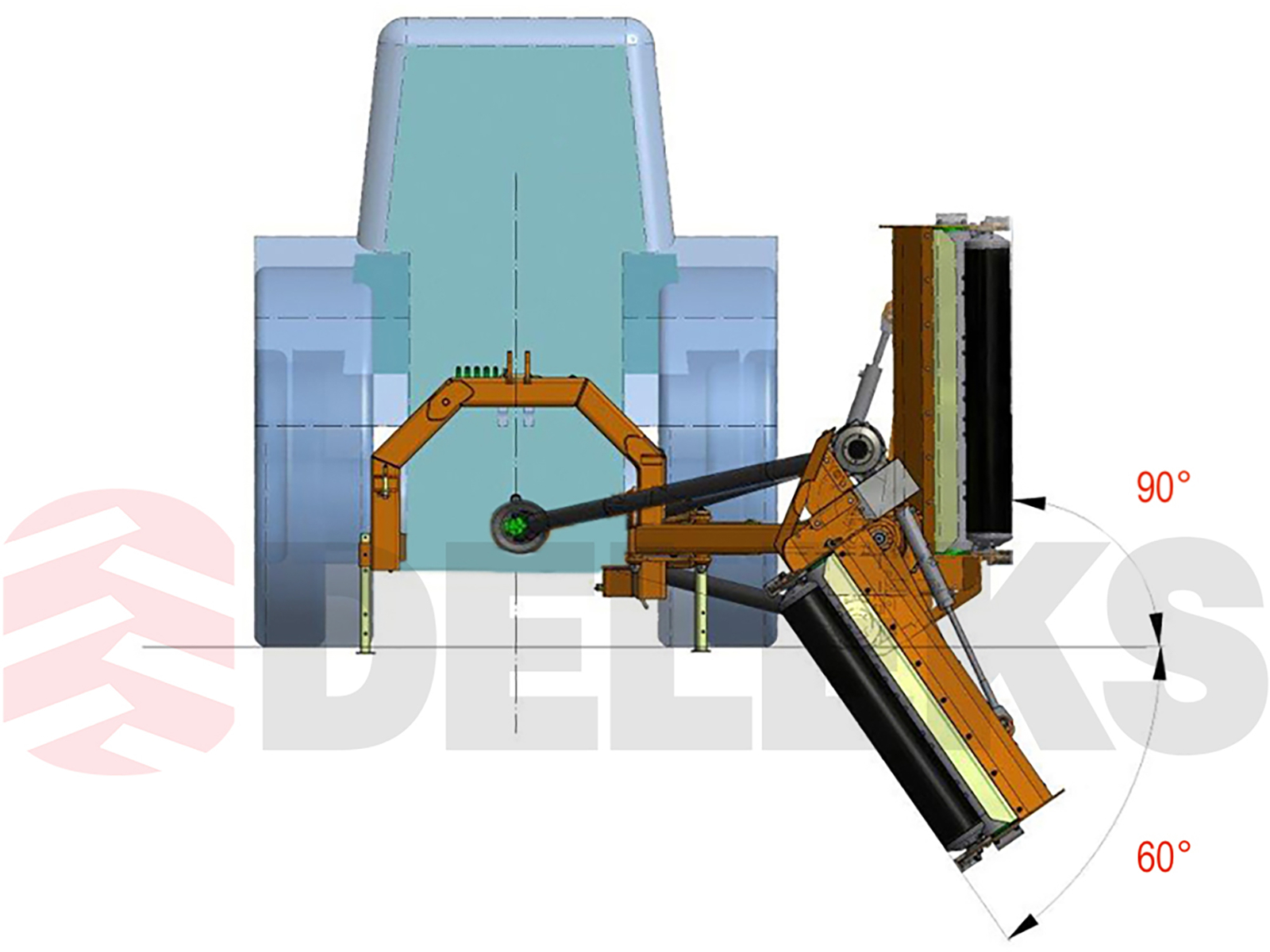

На какой угол наклоняется рабочий орган?
От +90° вверх, вертикально, для живых изгородей и кустарника, до -60° вниз, для канав и откосов.
Что нужно на тракторе для управления?

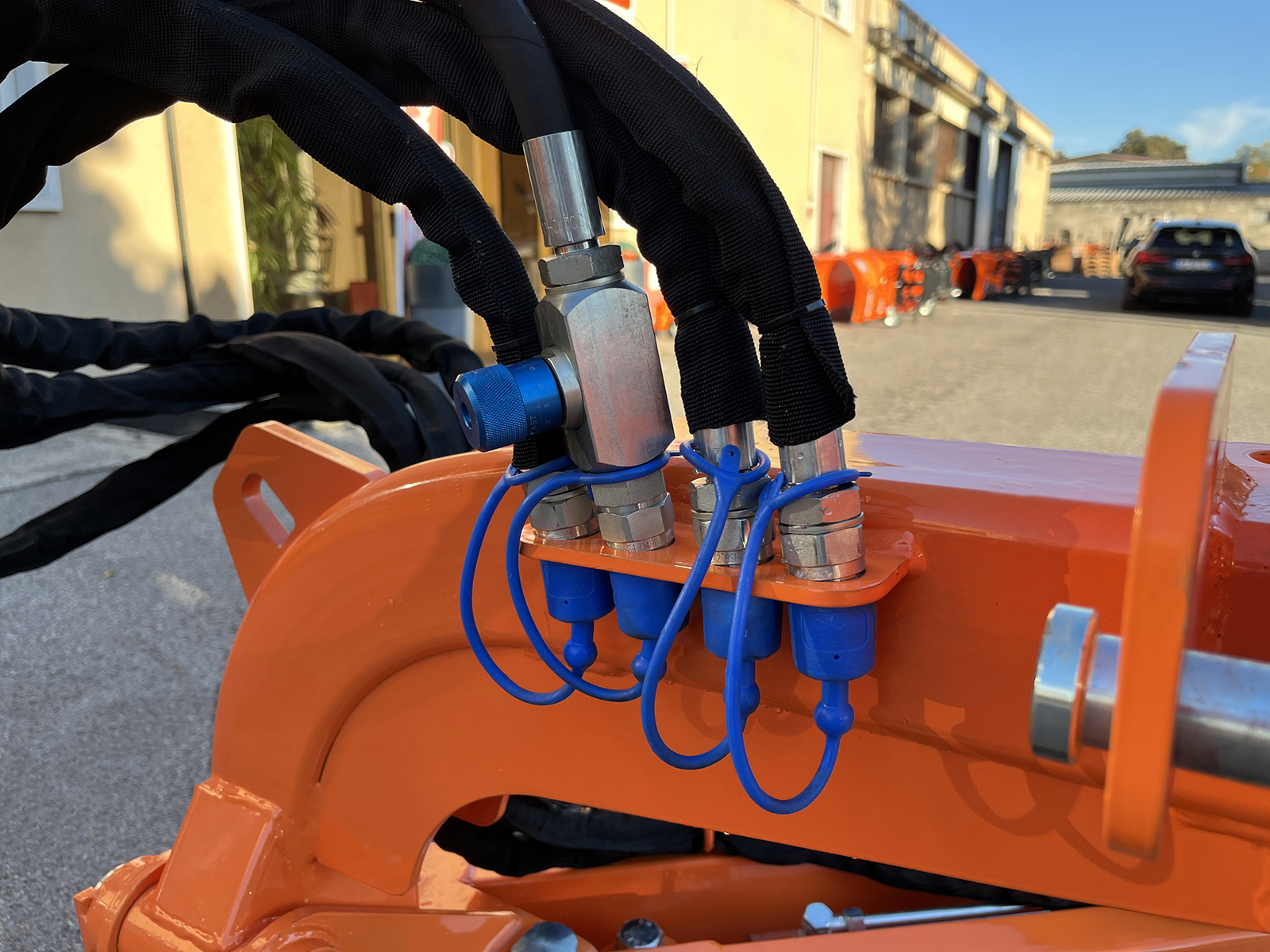

4 гидровыхода ½ дюйма для 4 шлангов мульчера с сельскохозяйственными быстроразъёмными соединениями: они управляют боковым выносом и наклоном.
Какие ветки он измельчает?
Высокую траву, ежевику и хворост диаметром до 6-7 см.
Молотки или ножи?
В серийной комплектации — 20 молотков по 1100 г с основанием шириной 14 см. В качестве опции есть комплект из 60 ножей (COLTELLI60TORO) — вместо молотков.
Как регулируется высота среза?
От 35 до 95 мм, задним катком и боковыми полозьями.

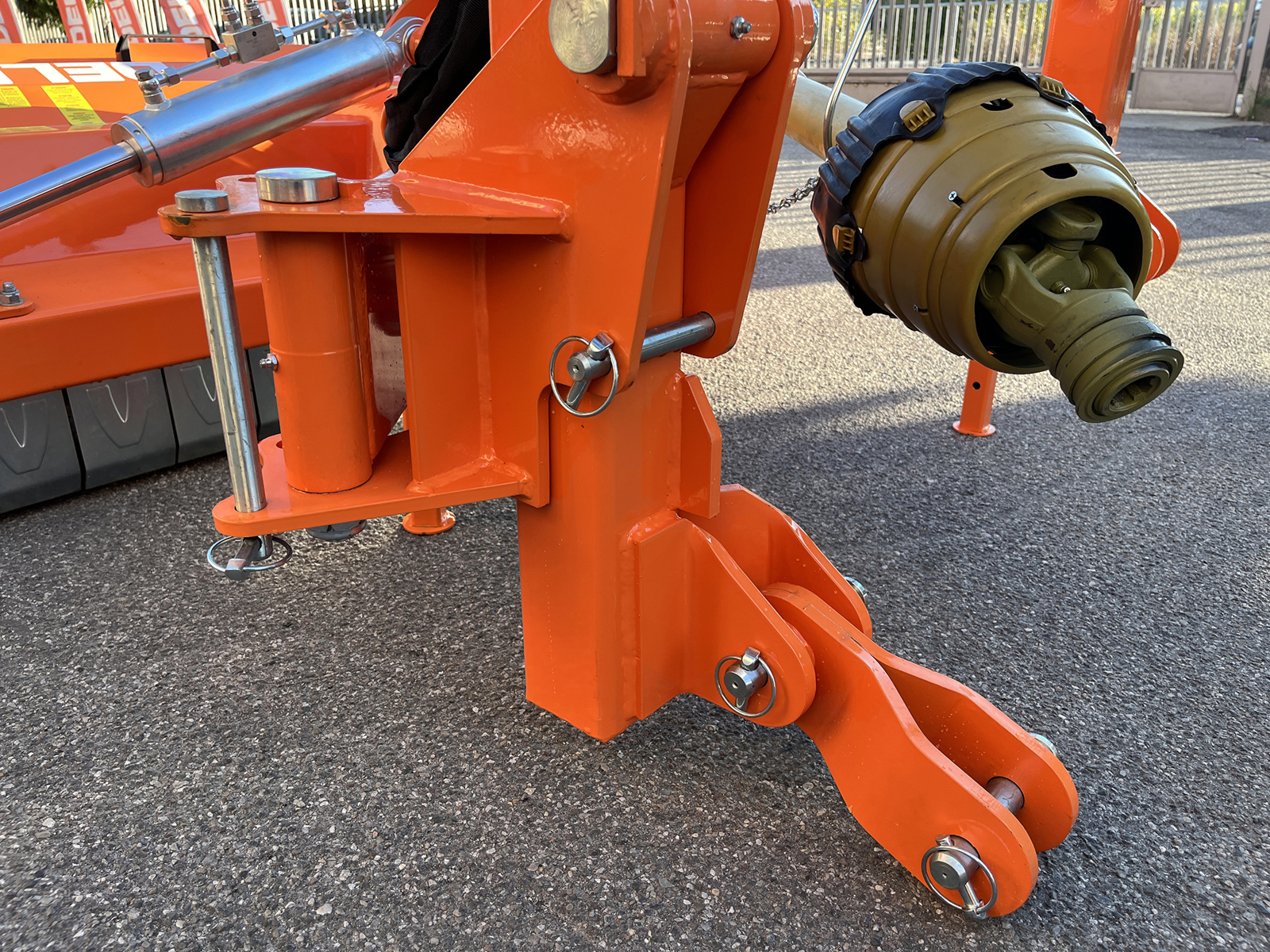

Входит ли карданный вал в комплект?
Да: карданный вал с сертификатом CE, категории 6, длиной 1800 мм, с широкоугольными шарнирами с обеих сторон.
Чем он отличается от ALCE?
ALCE — тяжёлый мульчер для обочин от 140 до 220 см и от 540 до 720 кг, для тракторов от 50 до 110 л.с., с ротором 152 мм и 4 ремнями. DRAGON — усиленная версия, от 750 до 815 кг, для тракторов от 80 до 130 л.с.: ротор 168 мм на подшипниках NSK, 5 ремней, боковины 10 мм и увеличенные гидроцилиндры с запорным клапаном.
Запчасти и сервис DELEKS®
Оригинальные запчасти отгружаются со складов DELEKS® в Европе: молотки, держатели, ремни, подшипники, задний каток, полозья и детали привода доступны как для планового обслуживания, так и для ремонта. Сервисная служба DELEKS® работает с каждым клиентом напрямую: технические консультации, гарантийные вопросы, подбор оригинальных запчастей по деталировочным схемам и помощь в выборе подходящего мульчера и оборудования для трактора. В комплект входят декларация соответствия CE, счёт и руководство по эксплуатации и обслуживанию. Гарантия 2 года и бесплатная доставка.
ХАРАКТЕРИСТИКИ
| Особенность | Unitàметрики |
|---|---|
| Рабочая ширина | 2195.0 мм |
| Габаритная ширина | 2590.0 мм |
| Мин. / Макс. высота резки | 35.0 - 95.0 мм |
| Вес | 815.0 кг |
| Габаритная высота | 1150.0 мм |
| Для тракторов мощностью | 90 - 130 л.с. |
| Трехточечная навеска | II кат (ø 25.0-28.0 мм) |
| Расположение коробки передач | внешний |
| Высота капота | 470.0 мм |
| Дистанция между двумя нижними точками присоединения | 840.0 - 970.0 мм |
| Количество молотков | 20 |
| Максимальный диаметр резки | 40.0-50.0 мм |
| Габаритная длина | 1750.0 мм (за трактором) |
| Дистанция между креплением ВОМ и землёй | 650.0 мм |
| Толщина капота | 5.0 мм |
| Боковая толщина | 10.0 mm |
| Толщина боковых салазок | 8.0 мм |
| Трансмиссия: тип | Клиновой ремень |
| Трансмиссия: коробка передач | DELEKS (3 года гарантии) |
| Трансмиссия: ВОМ | 540 об/мин |
| Трансмиссия: поворот коробки передач | правая сторона |
| Трансмиссия: муфта свободного хода | √ |
| Трансмиссия: об/мин скорость ротора | 2134об/мин |
| Трансмиссия: тип масла в коробке передач | Да / SAE 120 - ISO 72925 |
| Трансмиссия: верхний шкив | 220.0 мм |
| Трансмиссия: нижний шкив | 165.0 мм |
| Трансмиссия: количество клиновых ремней | 5 |
| Трансмиссия: размер клиновых ремней | 17x1300 |
| Ротор: диаметр | 168.0 mm |
| Ротор: тип и размер подшипников | NSK 22309 |
| Ротор: балансировка | Электронная |
| Ротор: толщина материала | 8.0 мм |
| Молотки: вес | 1100.0 г |
| Молотки: отверстие | 16.0 мм |
| Молотки: ширина основания | 140.0 мм |
| Молотки: ширина верхней части | 40.0 мм |
| Молотки: диагональ | 97.0 мм |
| Задний ролик: диаметр | 152.0 мм |
| Задний ролик: толщина материала | 6.0 мм |
| Задний ролик: тип и размер подшипников | 90x40мм - GB276-6308 |

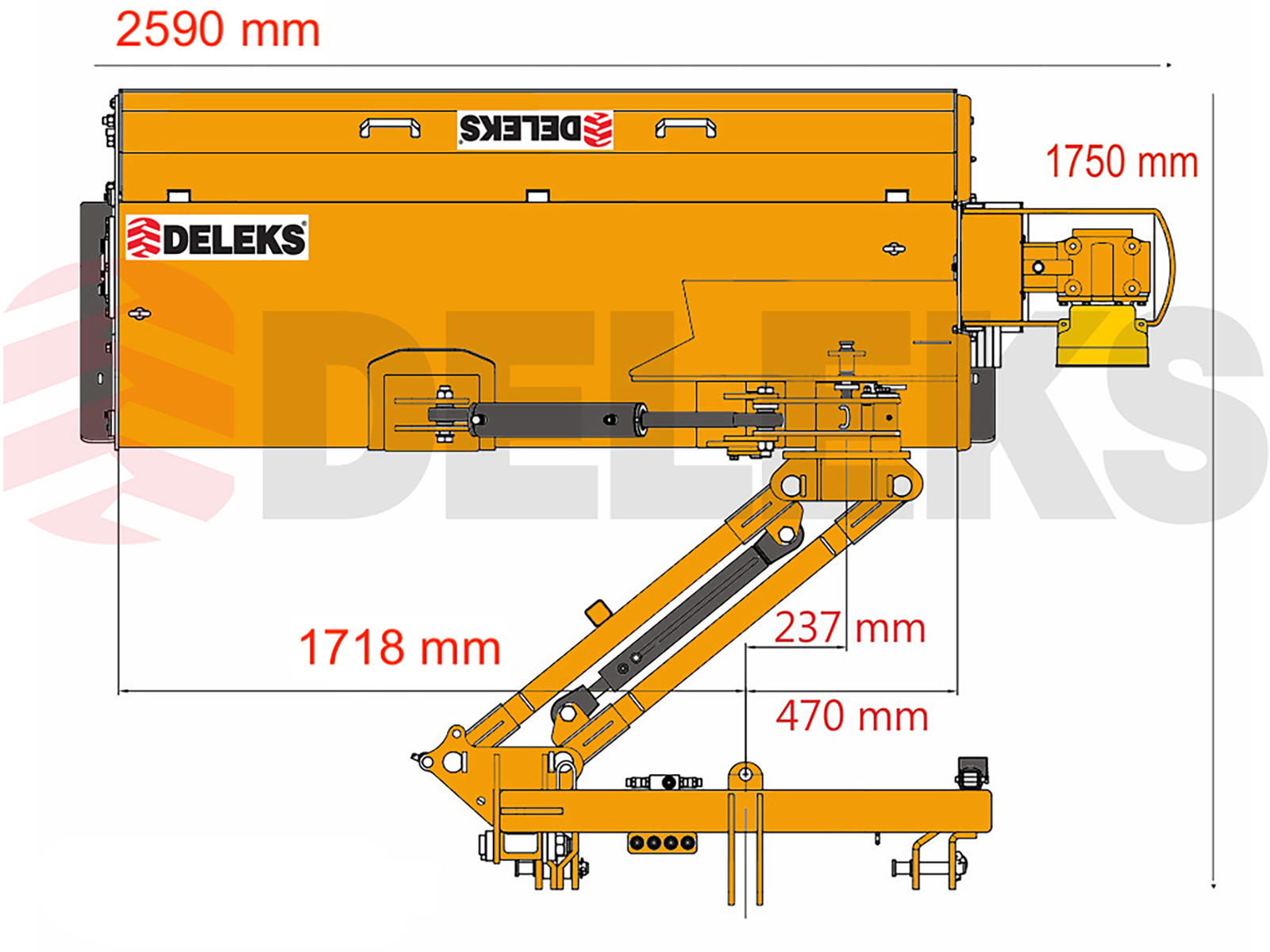

| Размеры и перемещение | Смотреть фото |
| Гидроцилиндр А | 80.0-35.0 мм |
| Гидроцилиндр Б | 60.0-30.0 мм |
| Давление разгрузки мин. / макс. | 120 - 150 бар |
| Мин./Макс поток масла | 18 - 22 л/мин |
| Гидравлические шланги | WP 400 бар, 1/2" Agгi Standard |
| Карданный вал | CE кат. 6 x 1800 мм, двойной широкоугольный (ШРУС с обеих сторон) |
| Длина капота | 770.0 мм |
| Вес брутто при отгрузке | 914 kg |
| Объём упаковки | 2.60 m3 |
| Упаковачный размер | 2600.0*1000.0*1000.0 мм |
