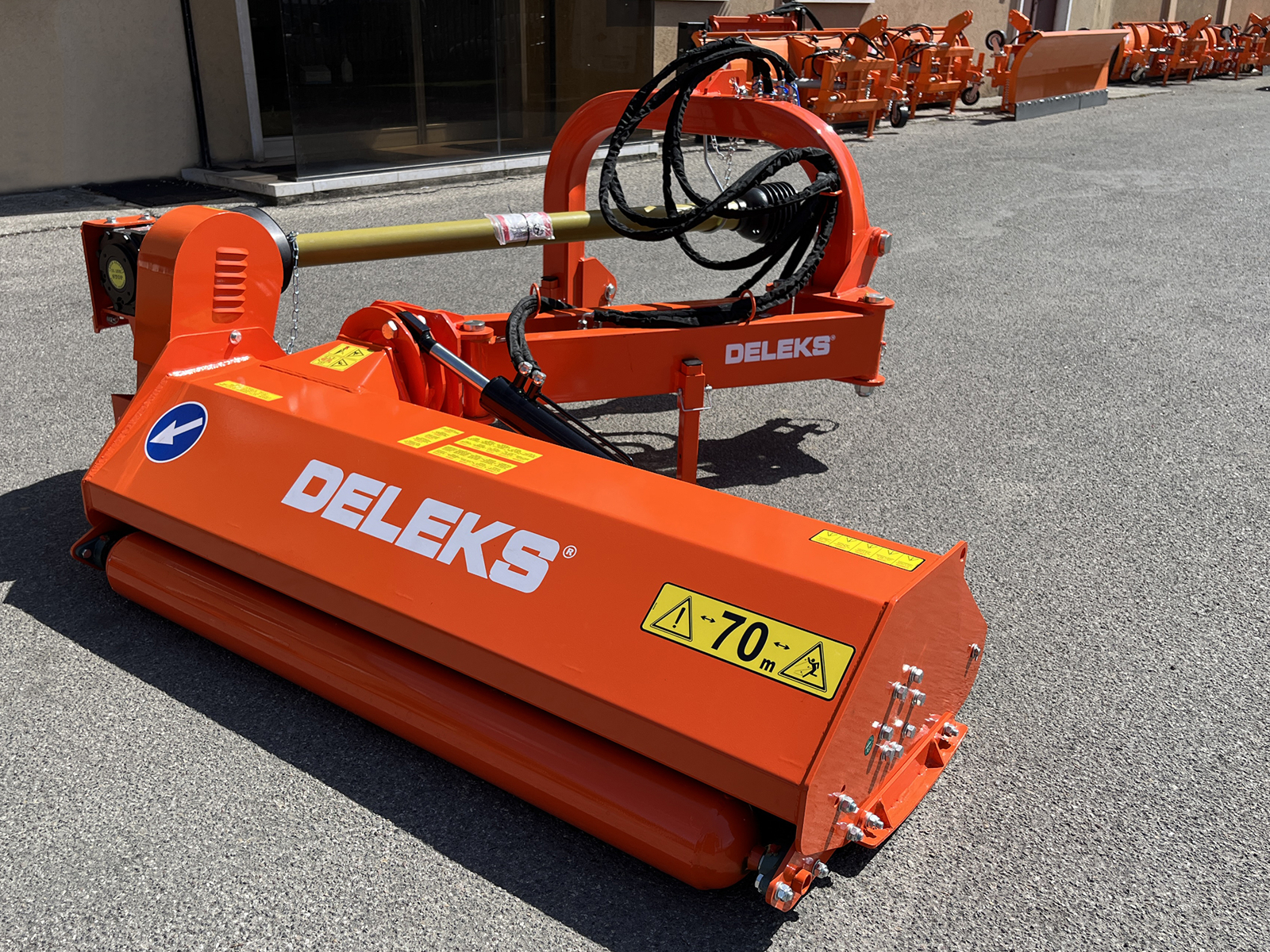

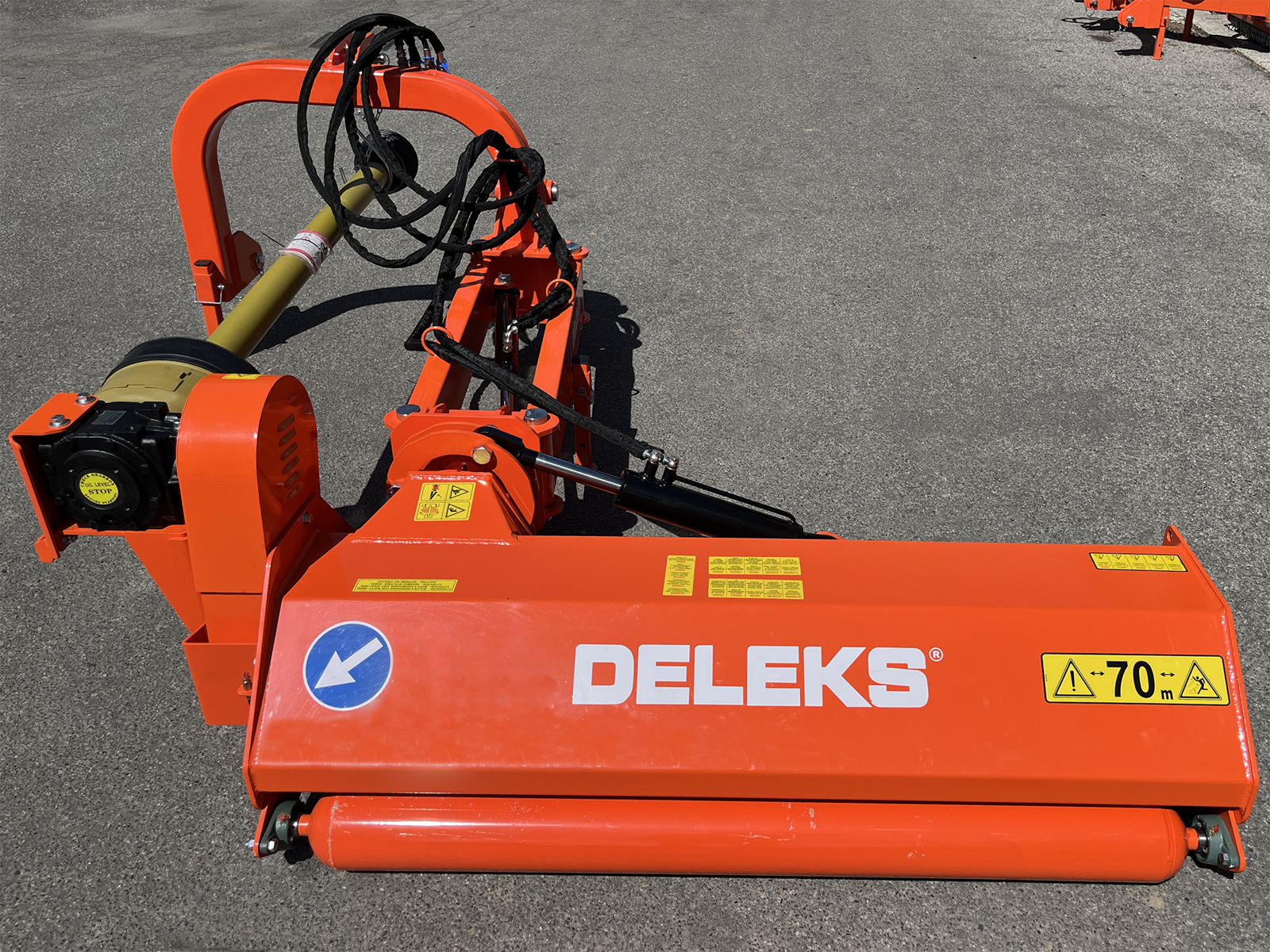

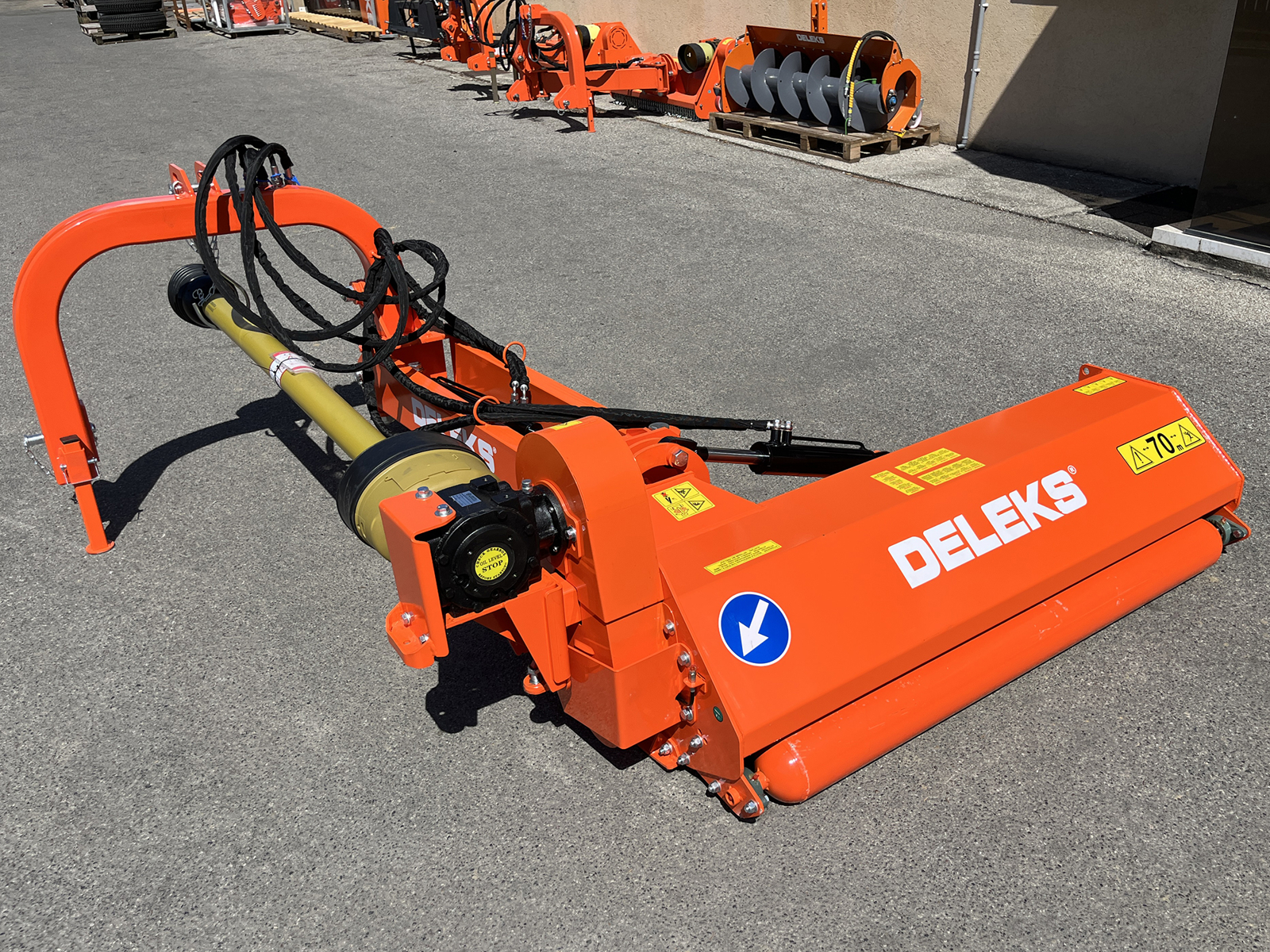

Боковой мульчер для трактора 170 см GIRAFFA-170, молотковый мульчер для обочин с наружным редуктором и карданом с двумя широкоугольными шарнирами для тракторов от 50 до 70 л.с.
ДЕТАЛИ
Боковой мульчер для трактора с рабочей шириной 170 см: DELEKS® GIRAFFA-170 — молотковый мульчер для обочин средней серии для колёсных и гусеничных тракторов от 50 до 70 л.с., в том числе садовых. Два гидроцилиндра выносят рабочий орган в сторону от трактора и наклоняют его от +90° до -60°: он работает на обочинах дорог, в канавах, на откосах и склонах, в вертикальном положении — на живых изгородях и кустарнике, а горизонтально — в междурядьях. Усиленный редуктор вынесен наружу, а карданный вал с сертификатом CE категории 6 — с широкоугольными шарнирами с обеих сторон. Электронно сбалансированный ротор диаметром 127 мм несёт 28 молотков по 820 г и измельчает траву, ежевику, обрезки лозы и оливы диаметром до 4-5 см. Трёхточечная навеска с системой Anti Shock, увеличенный задний каток, привод 4 ремнями, масса 504 кг. Имеет сертификат TÜV, поставляется в комплекте с карданным валом, гарантия 2 года, доставка бесплатная.
Для каких тракторов
Рабочая ширина GIRAFFA-170 — 170 см; он создан для колёсных и гусеничных тракторов средней мощности, от 50 до 70 л.с., с ВОМ 540 об/мин и трёхточечной навеской категории 2 (пальцы ø 25-28 мм, расстояние между нижними тягами от 820 до 964 мм): New Holland T4F, John Deere, Landini Mistral, Deutz-Fahr, Lamborghini, McCormick, Same Frutteto, Solis и аналогичные тракторы. На тракторе нужны 4 гидровыхода ½ дюйма: у машины 2 гидроцилиндра и 4 шланга с сельскохозяйственными быстроразъёмными соединениями, рабочий поток масла — 18-22 л/мин при давлении 120-150 бар. Редуктор находится на высоте 550 мм от земли. Подходит для работы на равнине и на склонах.

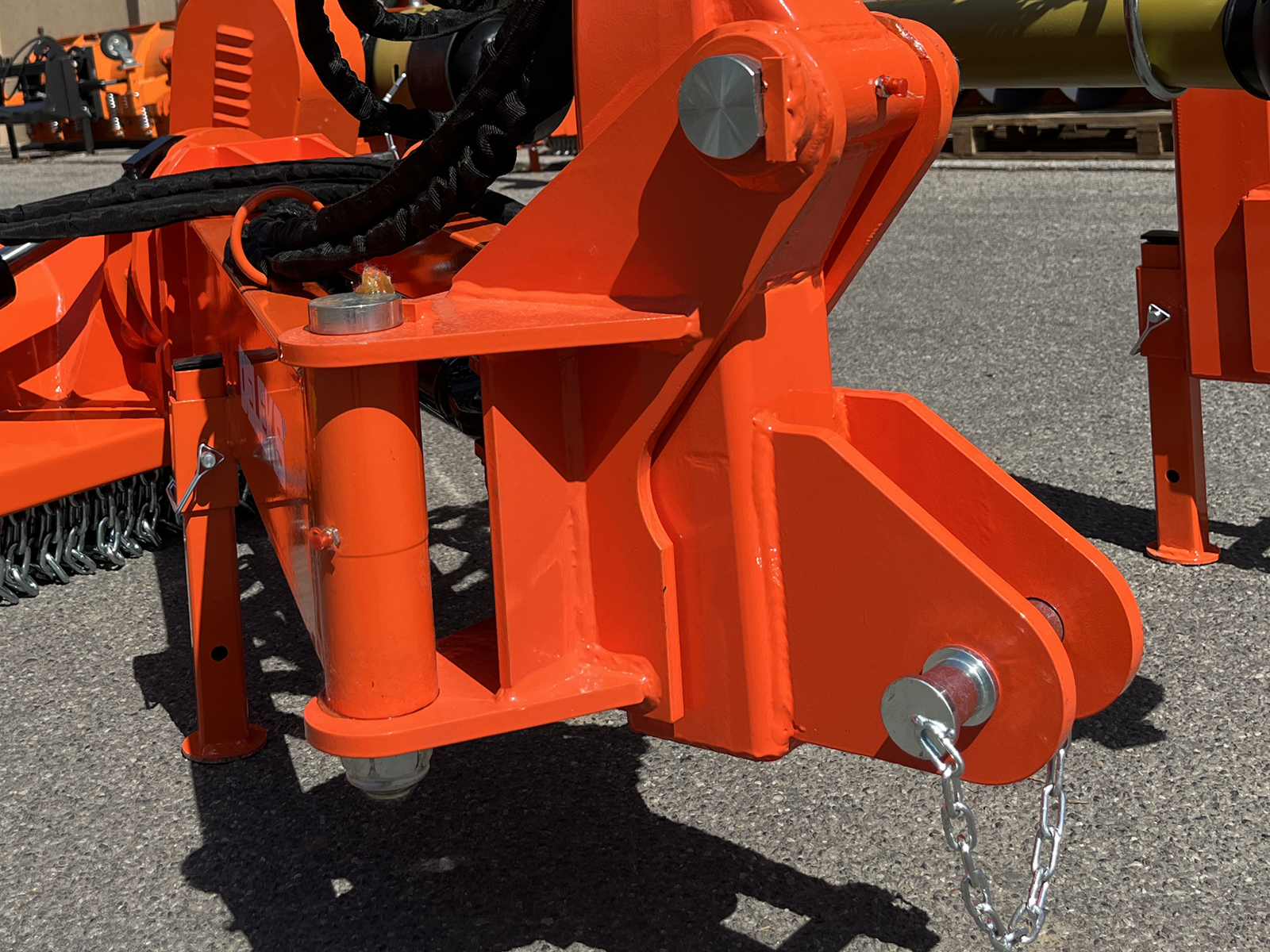

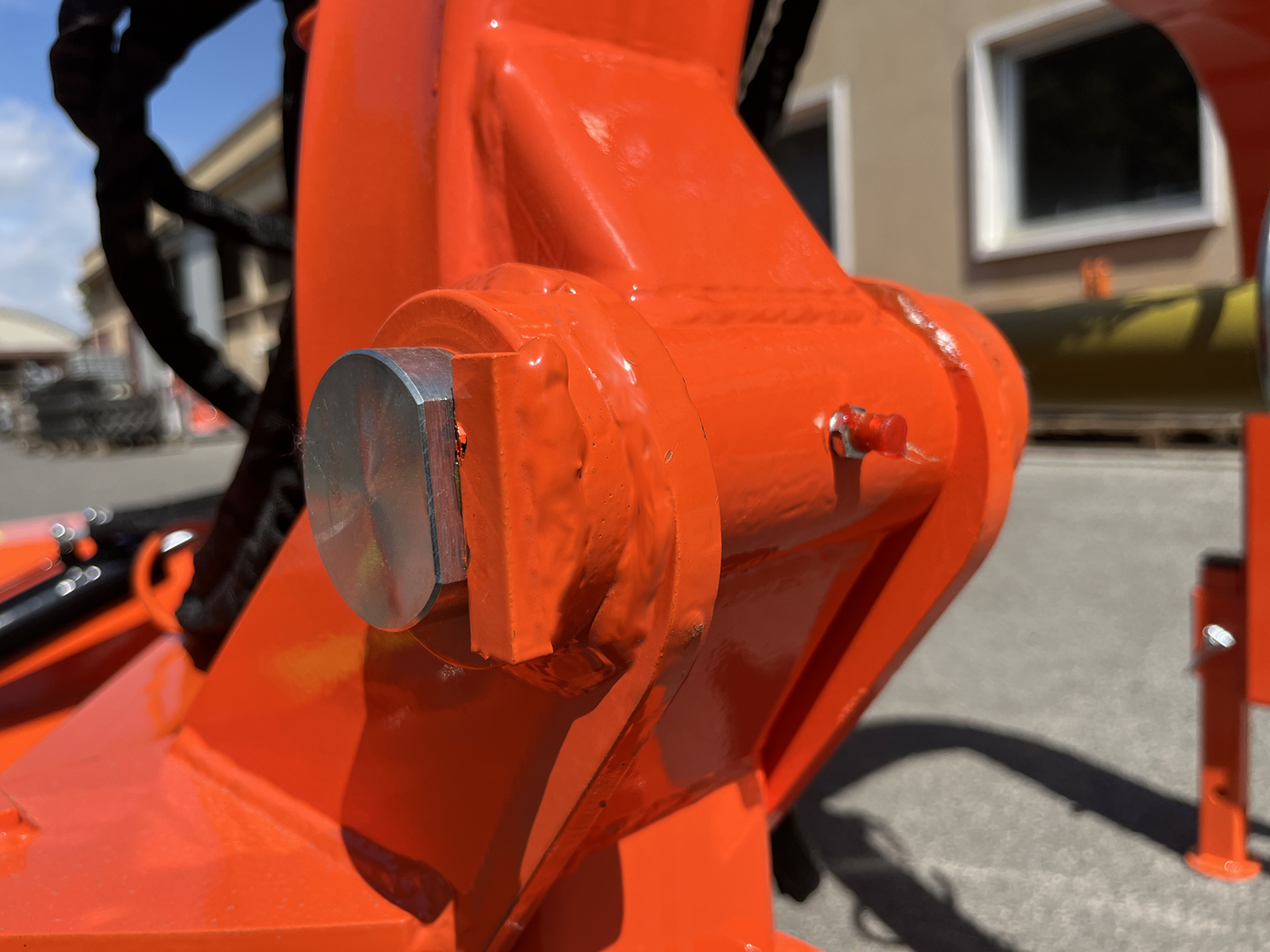

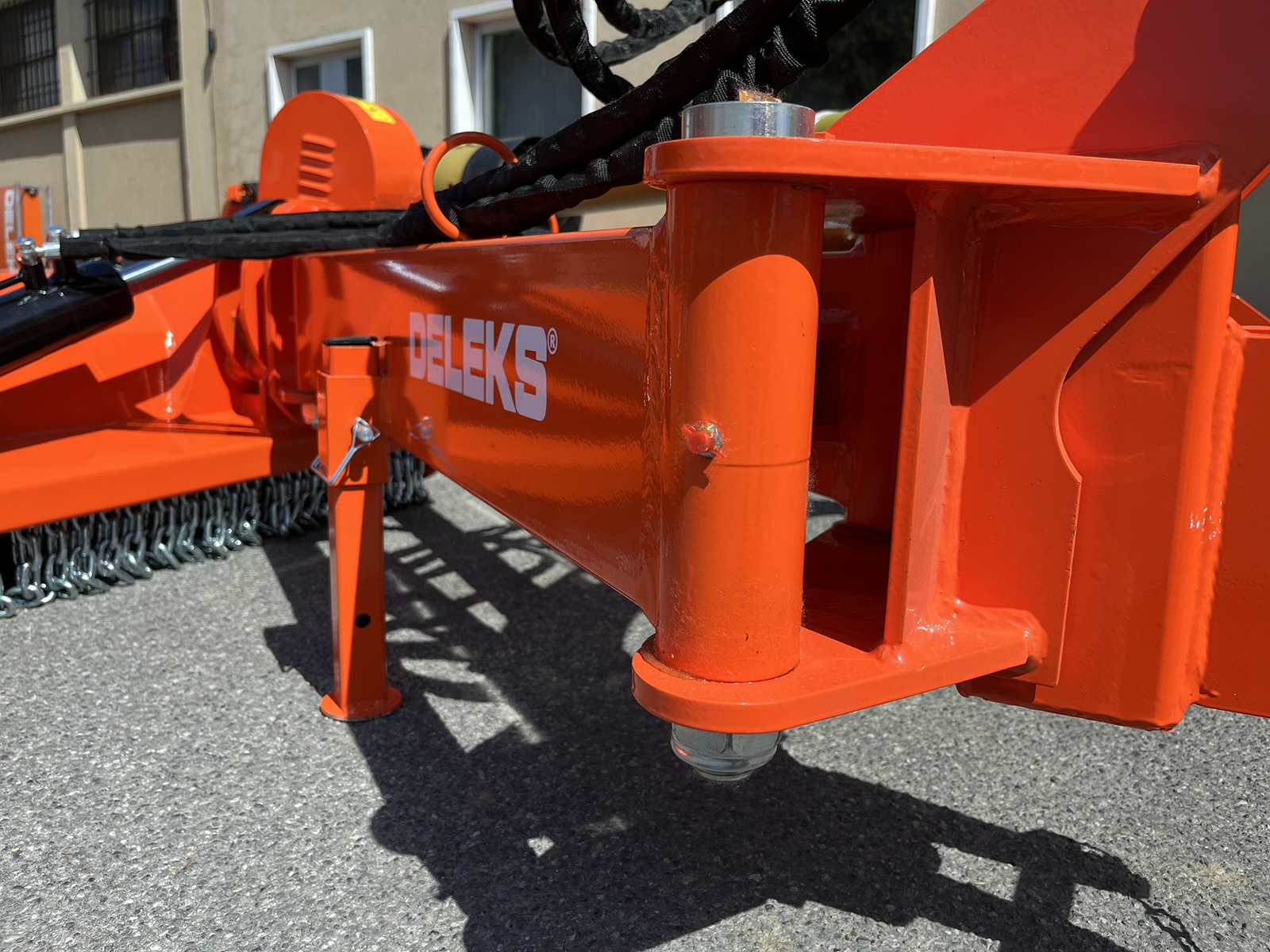

Гидравлический боковой вынос и наклон
Два гидроцилиндра, управляемые с места водителя гидрораспределителями трактора, выносят рабочий орган в сторону и наклоняют его от +90° вверх до -60° вниз. При полностью выдвинутой стреле наружный край рабочего органа находится примерно в 2,7 м от оси трактора, с правой стороны. Вынесенный в сторону и наклонённый, GIRAFFA-170 обкашивает обочины дорог, канавы и откосы; вынесенный в сторону и поставленный вертикально, подрезает кустарник и живые изгороди; горизонтально работает в междурядьях. Редуктор вынесен наружу корпуса — такое расположение помогает вынести рабочий орган за габарит трактора. Трёхточечная навеска оснащена системой Anti Shock: соединение между навеской и стрелой не жёсткое и позволяет рабочему органу копировать рельеф на неровностях.

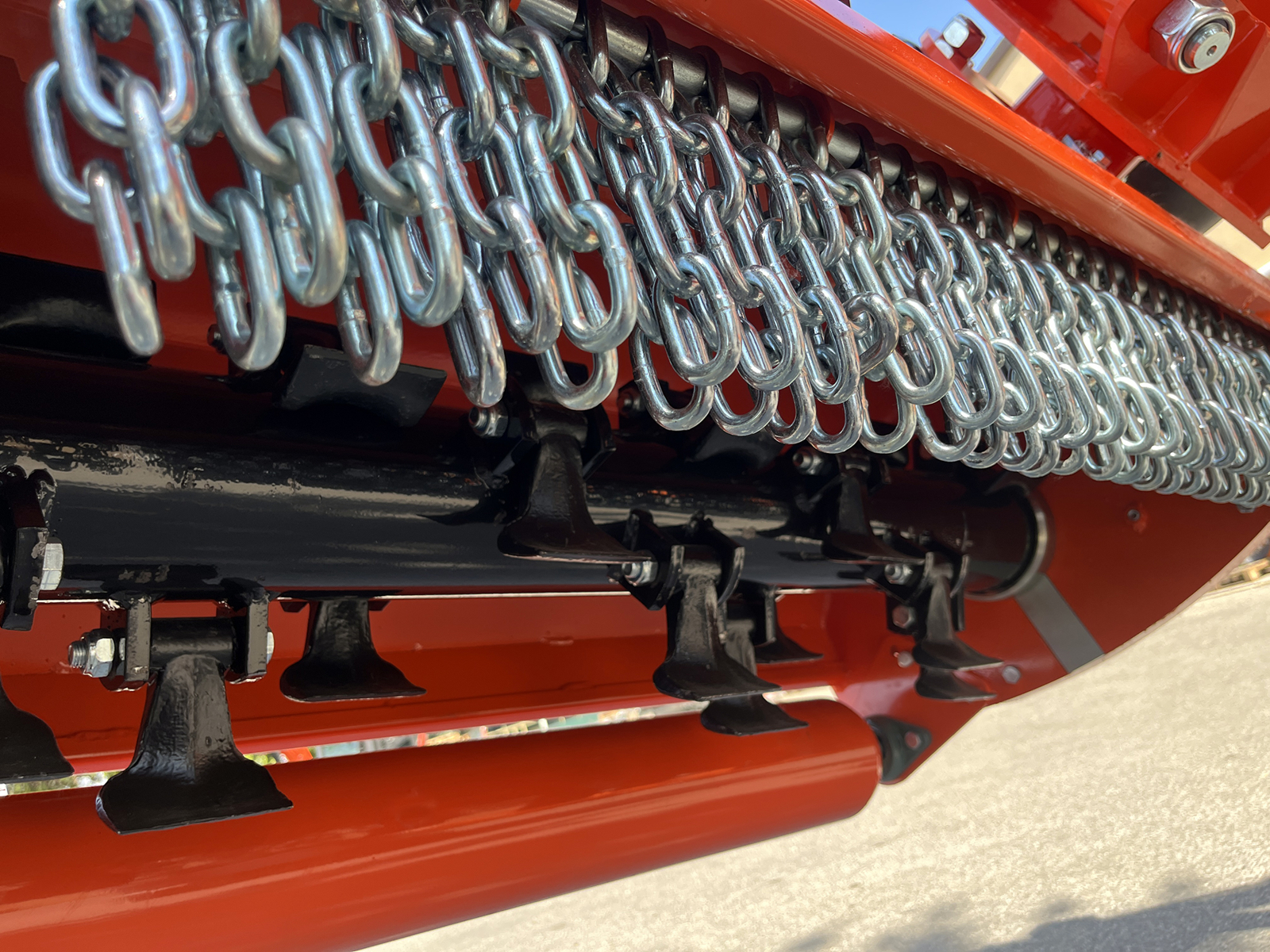

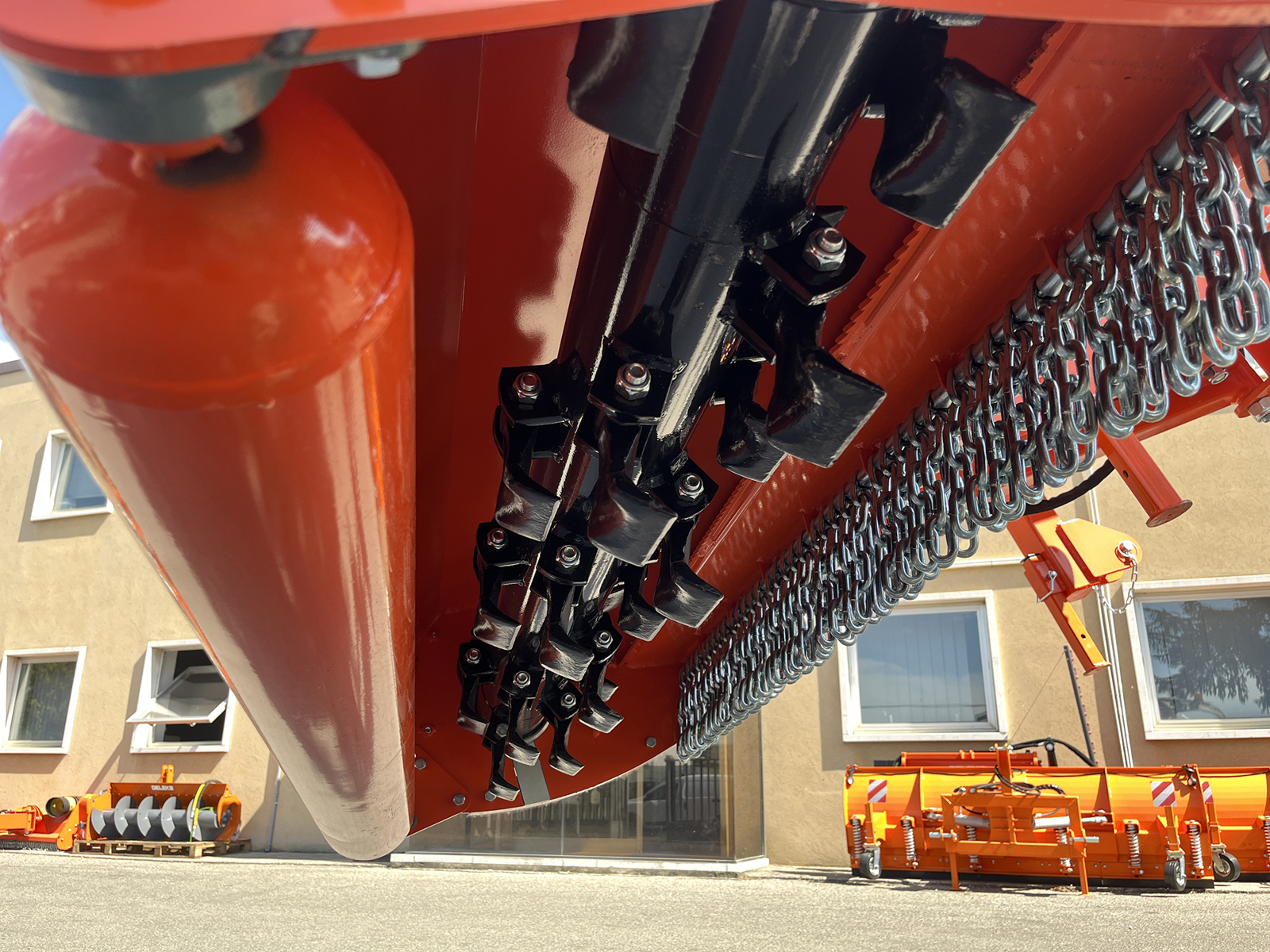

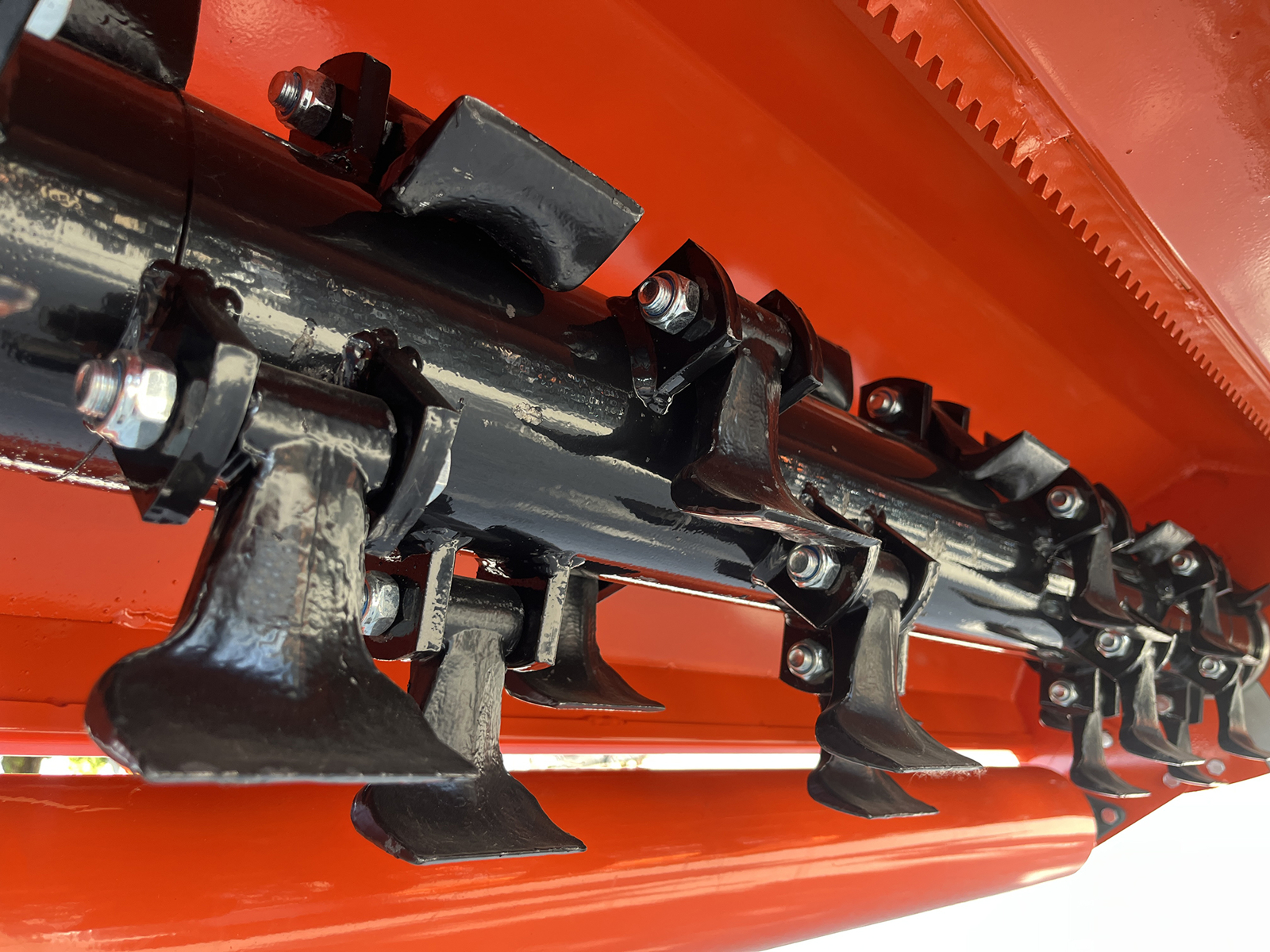

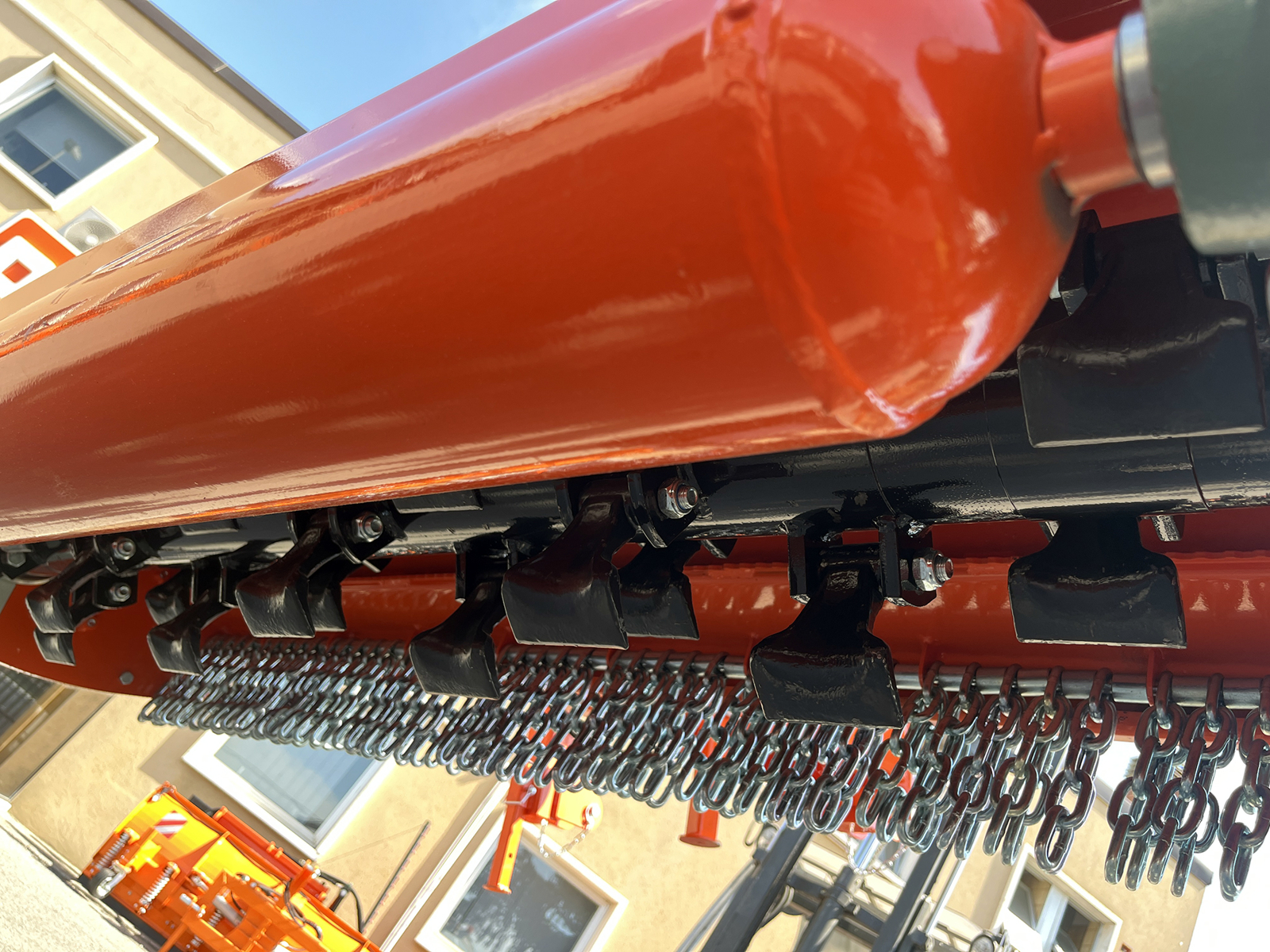

Ротор 127 мм с 28 молотками по 820 г
Диаметр ротора — 127 мм, труба со стенкой 10 мм; он электронно сбалансирован и вращается со скоростью 2134 об/мин. 28 молотков, массивные, весом 820 г каждый, измельчают траву, ежевику, обрезки лозы и оливы диаметром до 4-5 см. В качестве опции есть комплект из 30 ножей (COLTELLI30T) — вместо молотков.

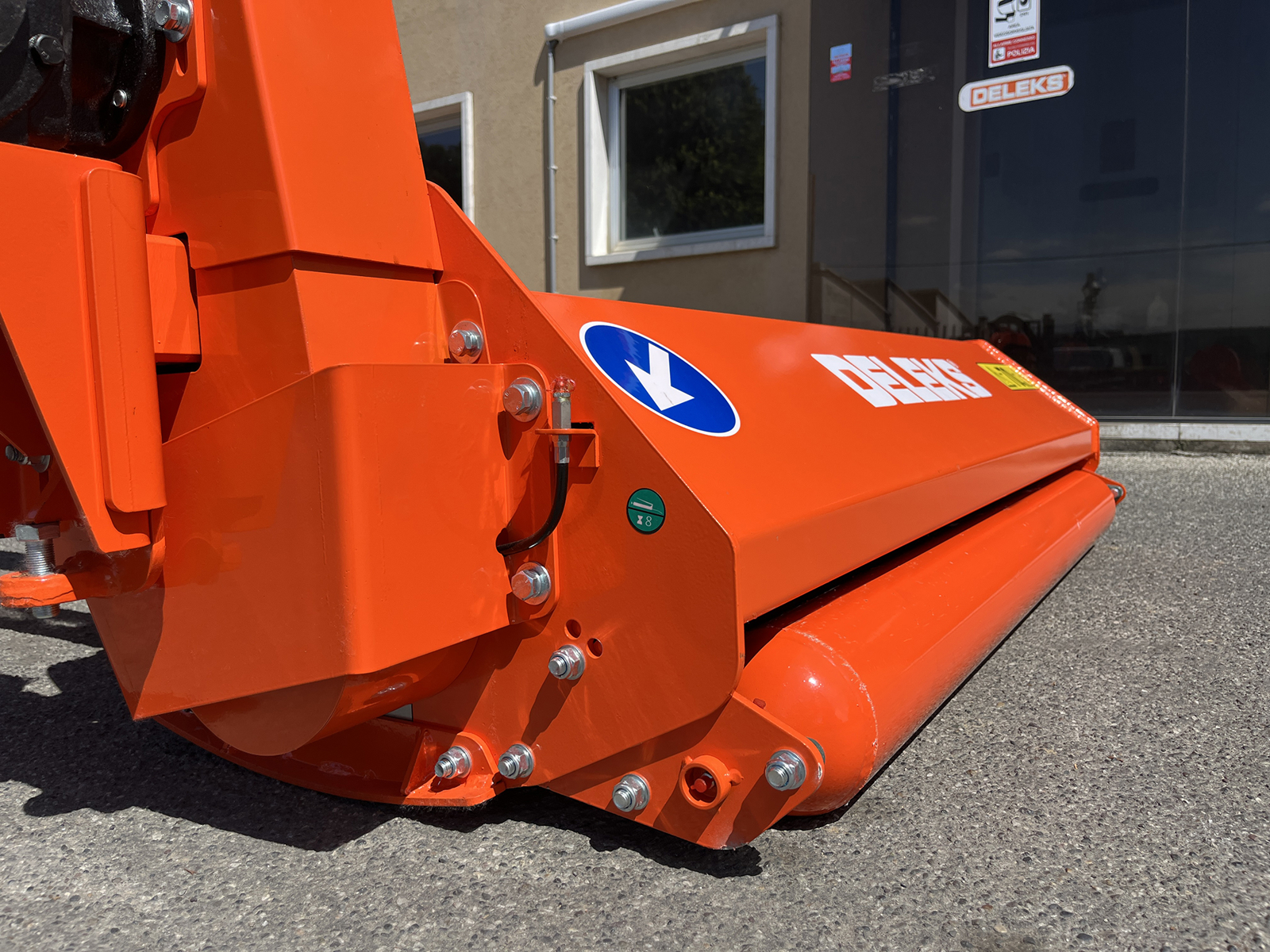

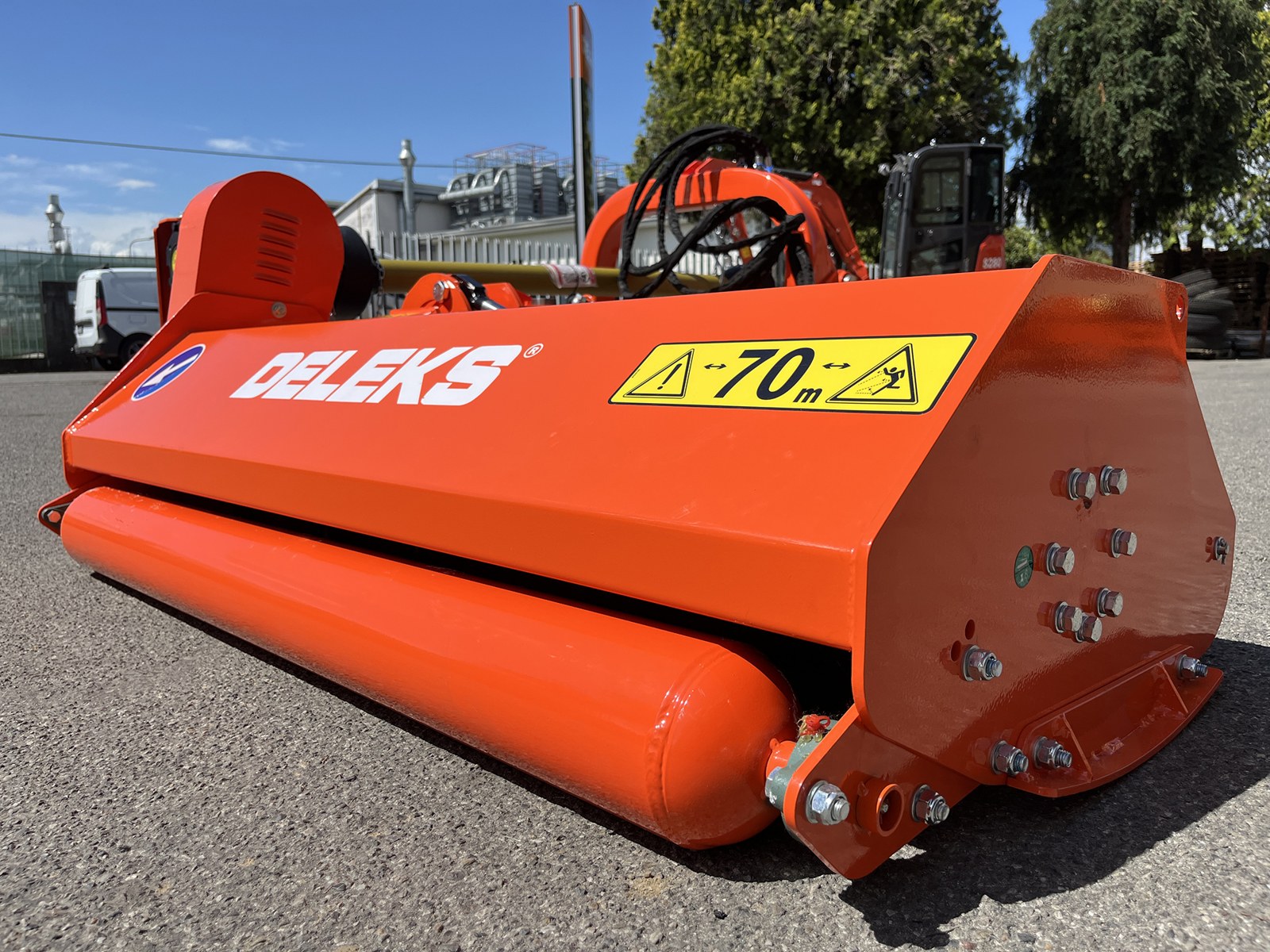

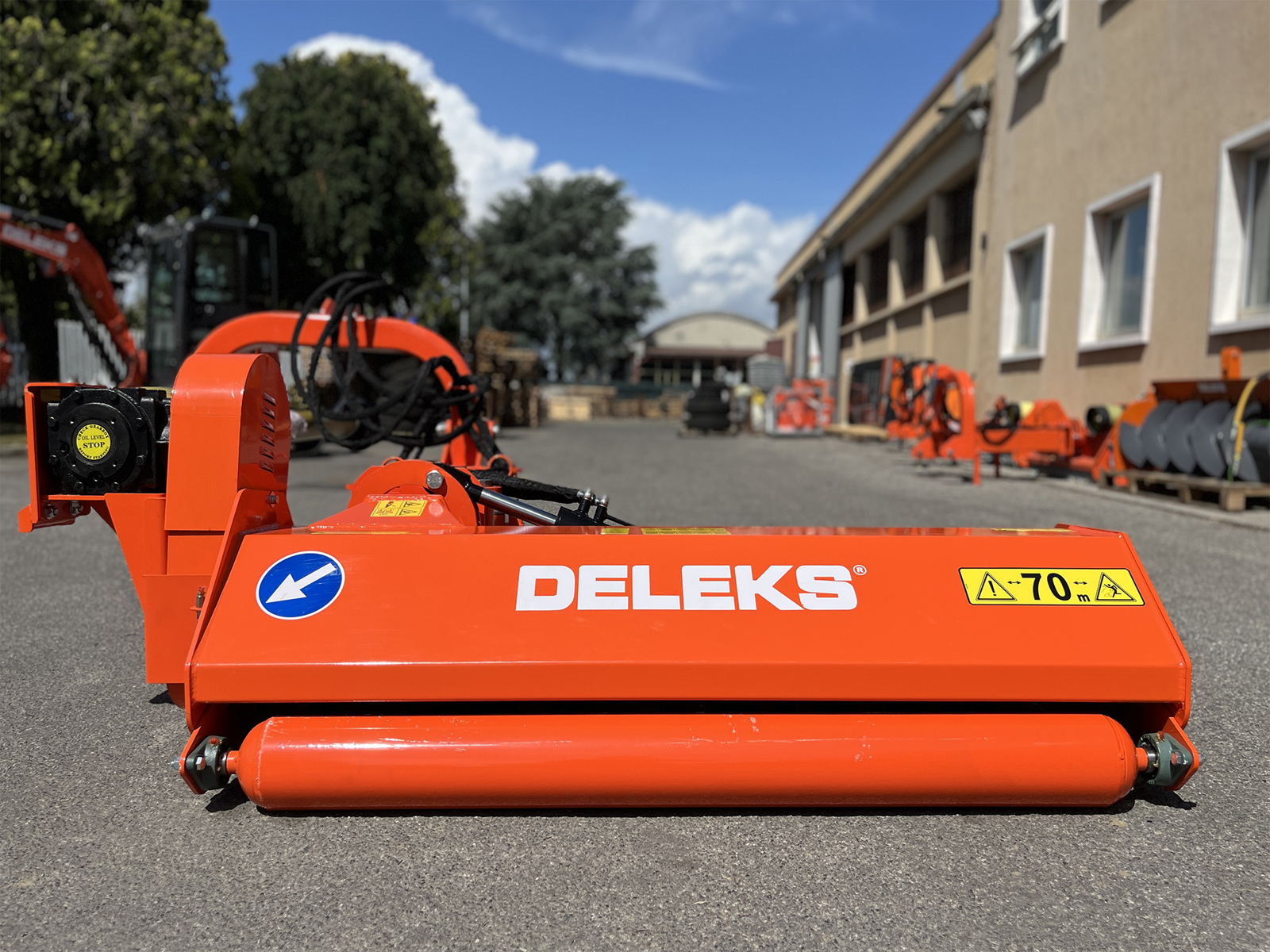

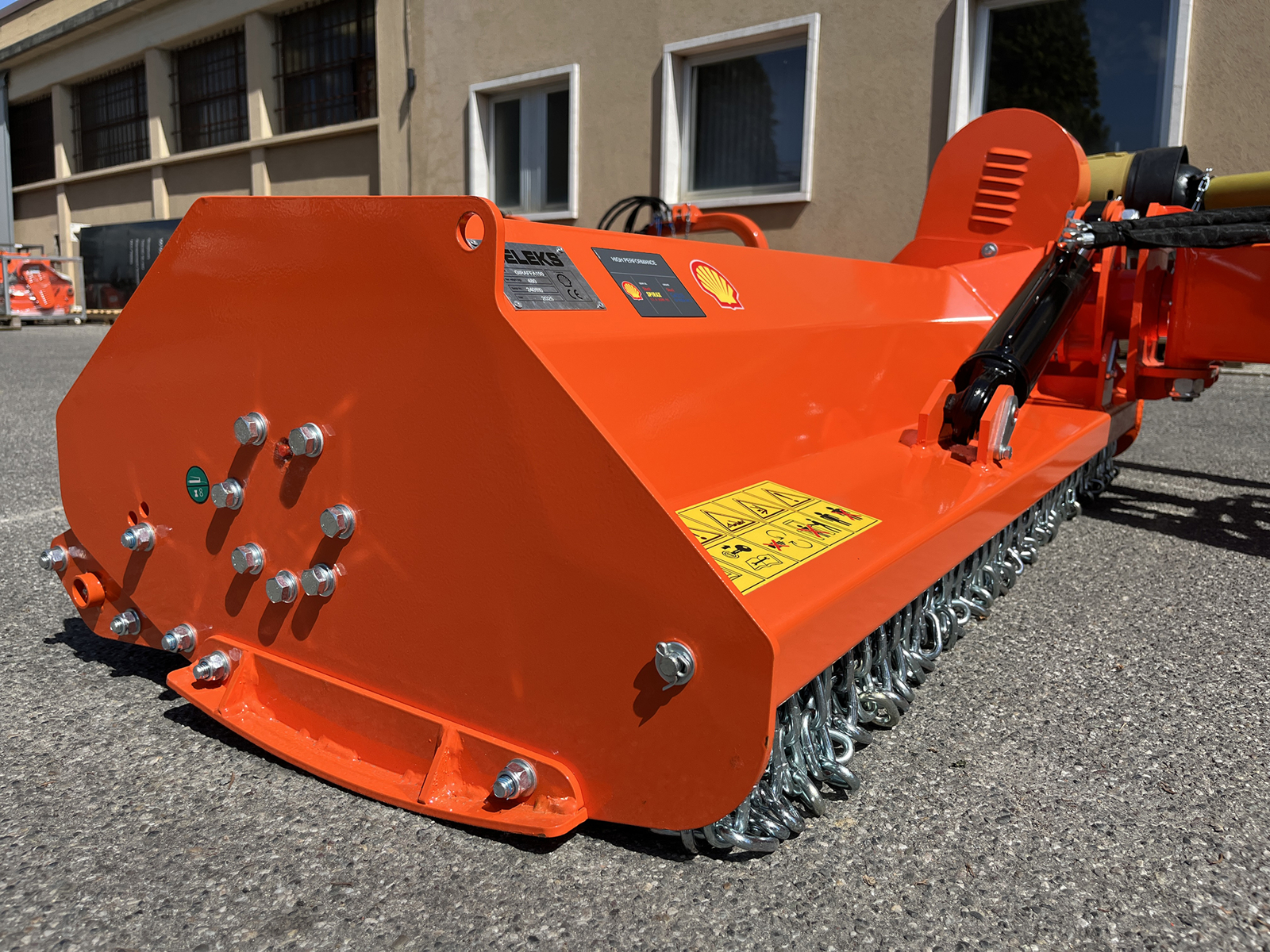

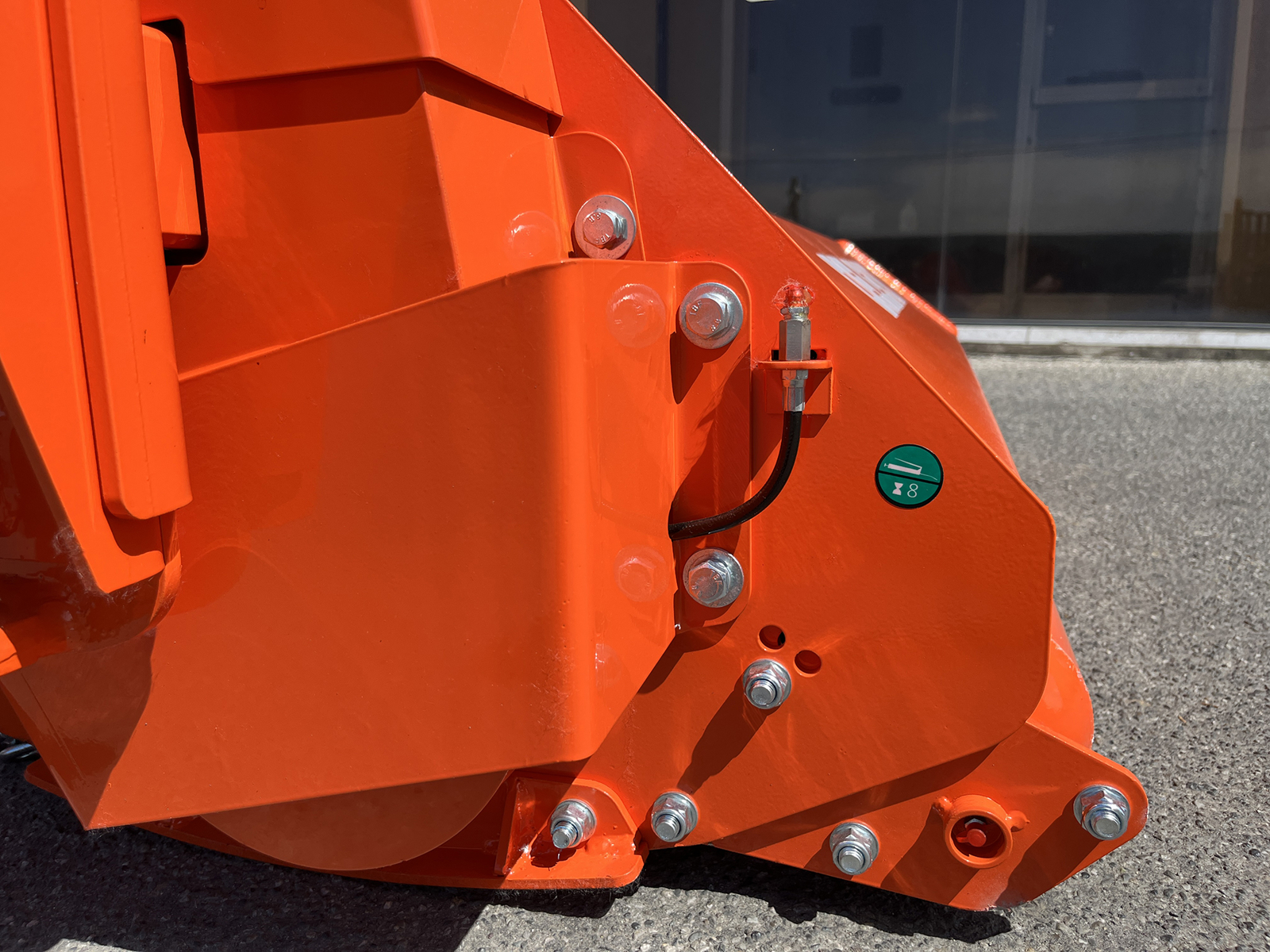

Корпус, увеличенный каток и высота среза

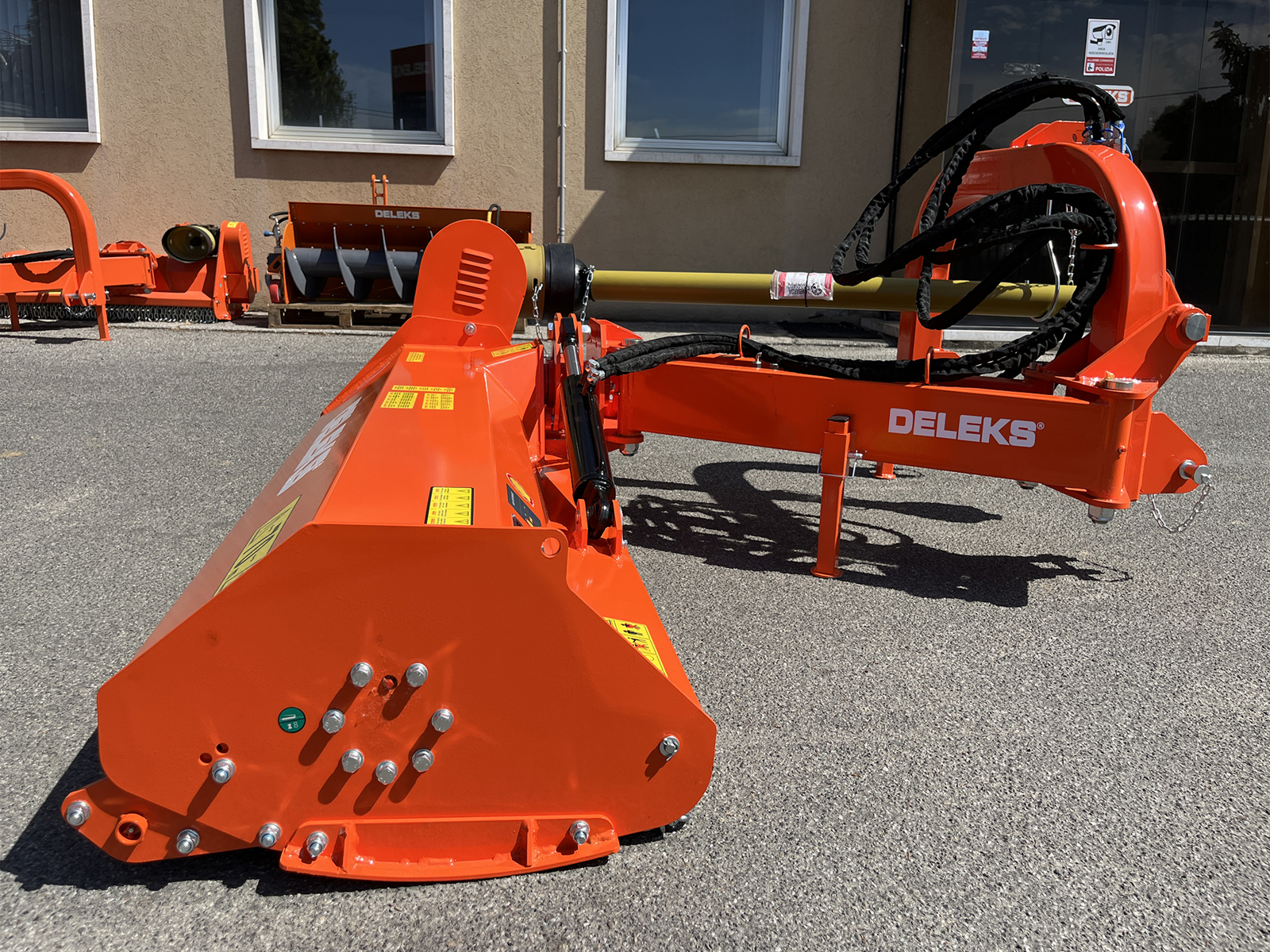

Толщина рамы — 4 мм, боковин — 8 мм, боковых полозьев — 6 мм. Увеличенный задний каток диаметром 140 мм поддерживает рабочий орган и вместе с боковыми полозьями задаёт высоту среза от 10 до 45 мм.

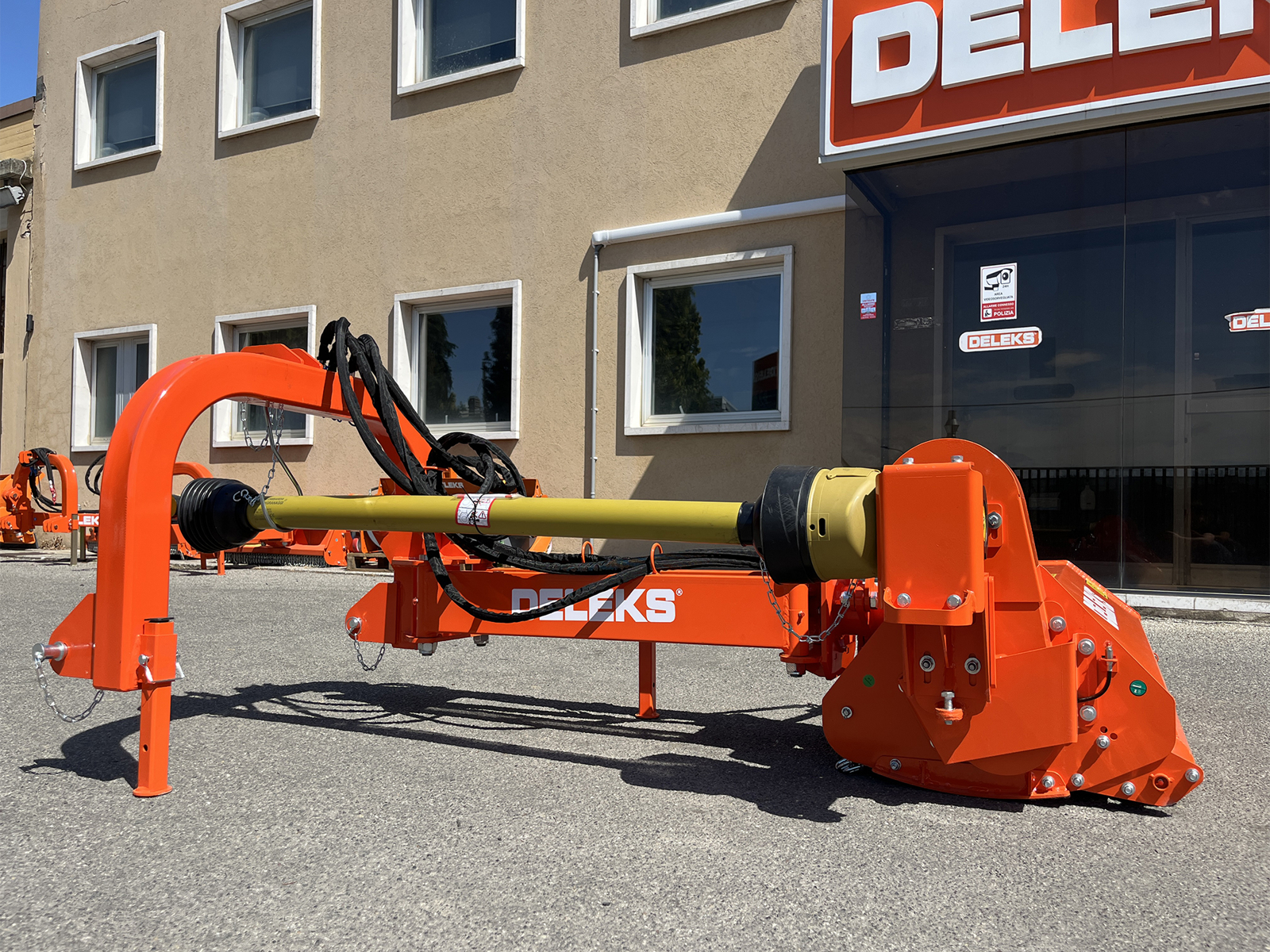

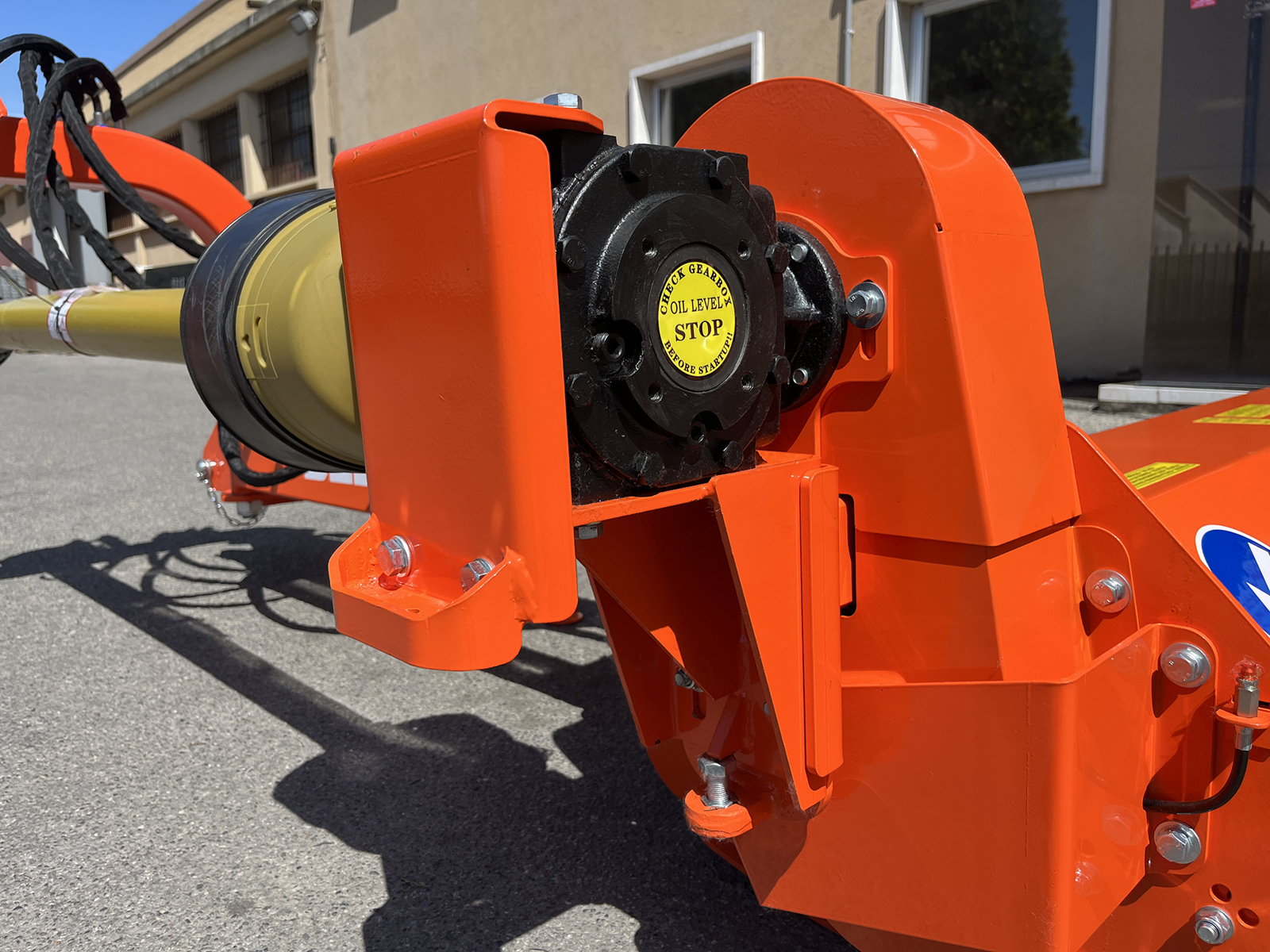

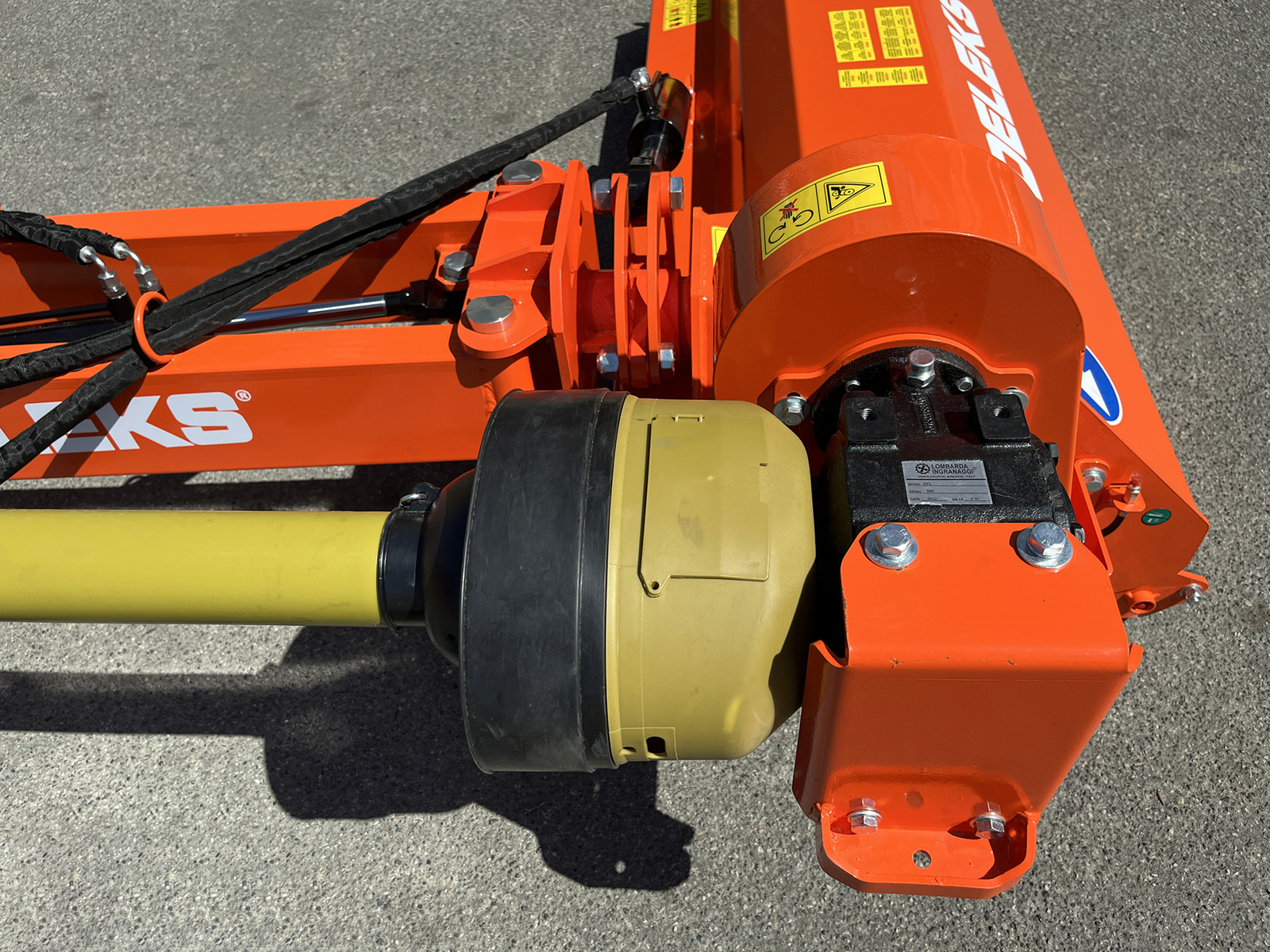

Редуктор с обгонной муфтой, 4 ремня и кардан с двумя широкоугольными шарнирами
Редуктор для ВОМ 540 об/мин — усиленный, со встроенной обгонной муфтой и гарантией 3 года: при отключении ВОМ ротор продолжает вращаться по инерции и останавливается сам, не увлекая за собой привод трактора. Мощность передаётся на ротор 4 клиновыми ремнями 17x1270; натяжение ремней регулируется снаружи, регулируемым натяжителем. Карданный вал с сертификатом CE, категории 6, длиной 1800 мм, входит в комплект: в отличие от карданов с широкоугольным шарниром только с одной стороны, у него широкоугольные шарниры равных угловых скоростей с обеих сторон, что допускает большие рабочие углы и со стороны трактора, и со стороны машины, даже когда мульчер вынесен в сторону и наклонён.

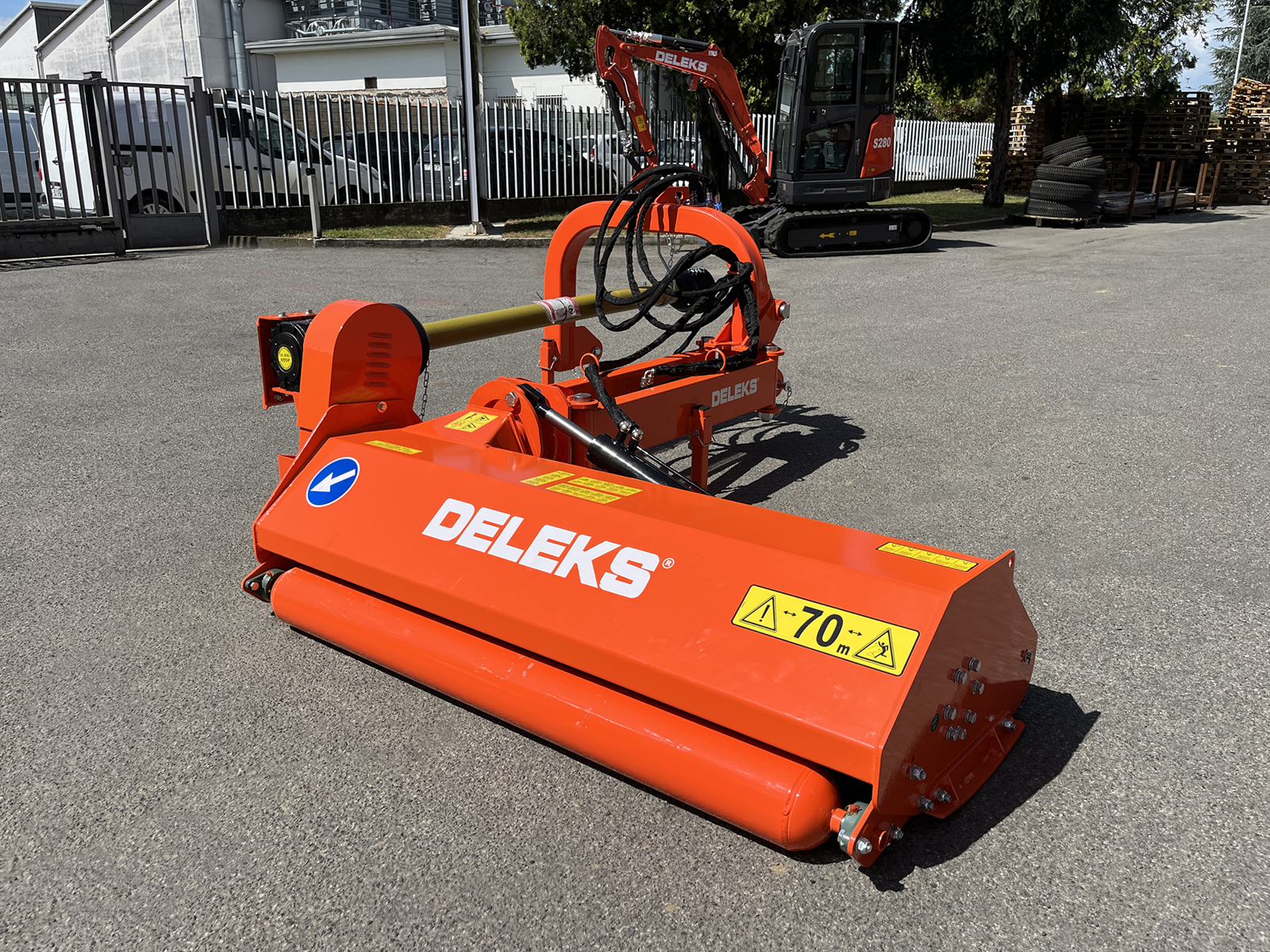

Размеры, масса и доставка
Рабочая ширина 1700 мм, общая ширина 2260 мм, длина 1750 мм в сложенном положении, высота 975 мм, масса 504 кг. Поставляется на поддоне, в упаковке 205 × 95 × 95 см (626 кг брутто, 1,85 м³), доставка бесплатная. Соответствует Директиве ЕС по машинам (CE), имеет сертификат TÜV, гарантия 2 года.
Области применения

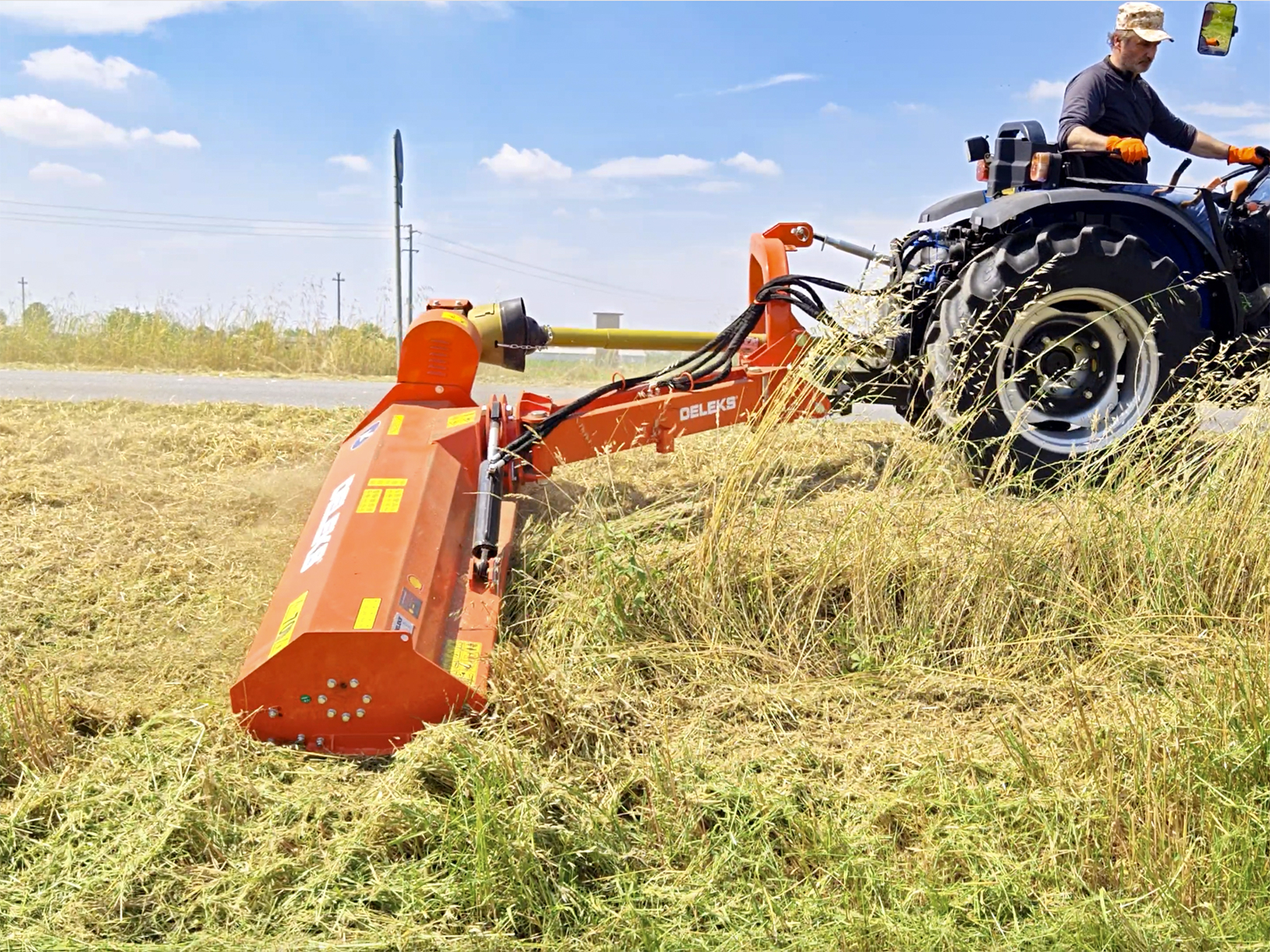

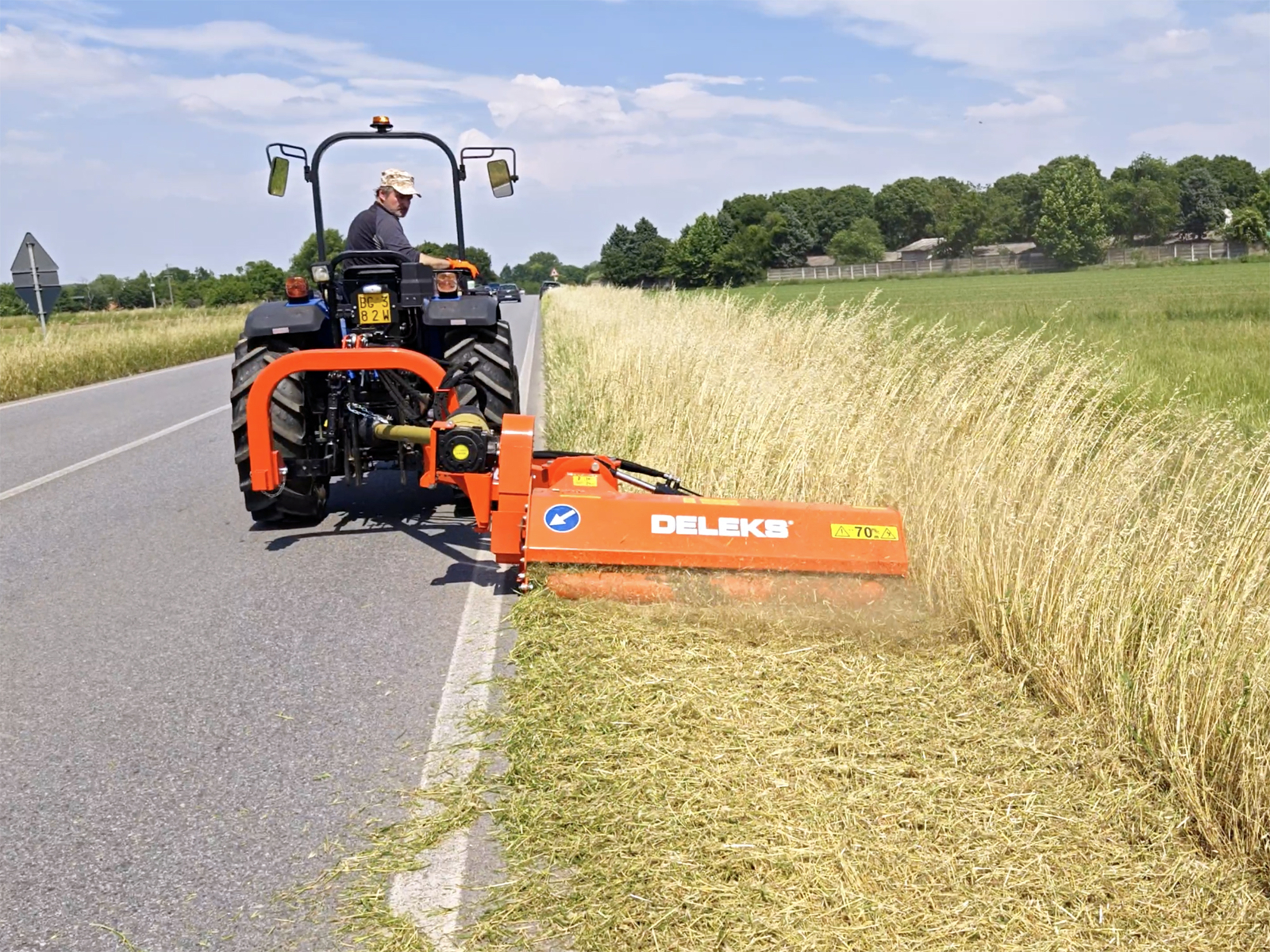

- Обочины дорог, придорожные полосы и коммунальные работы: рабочий орган вынесен в сторону

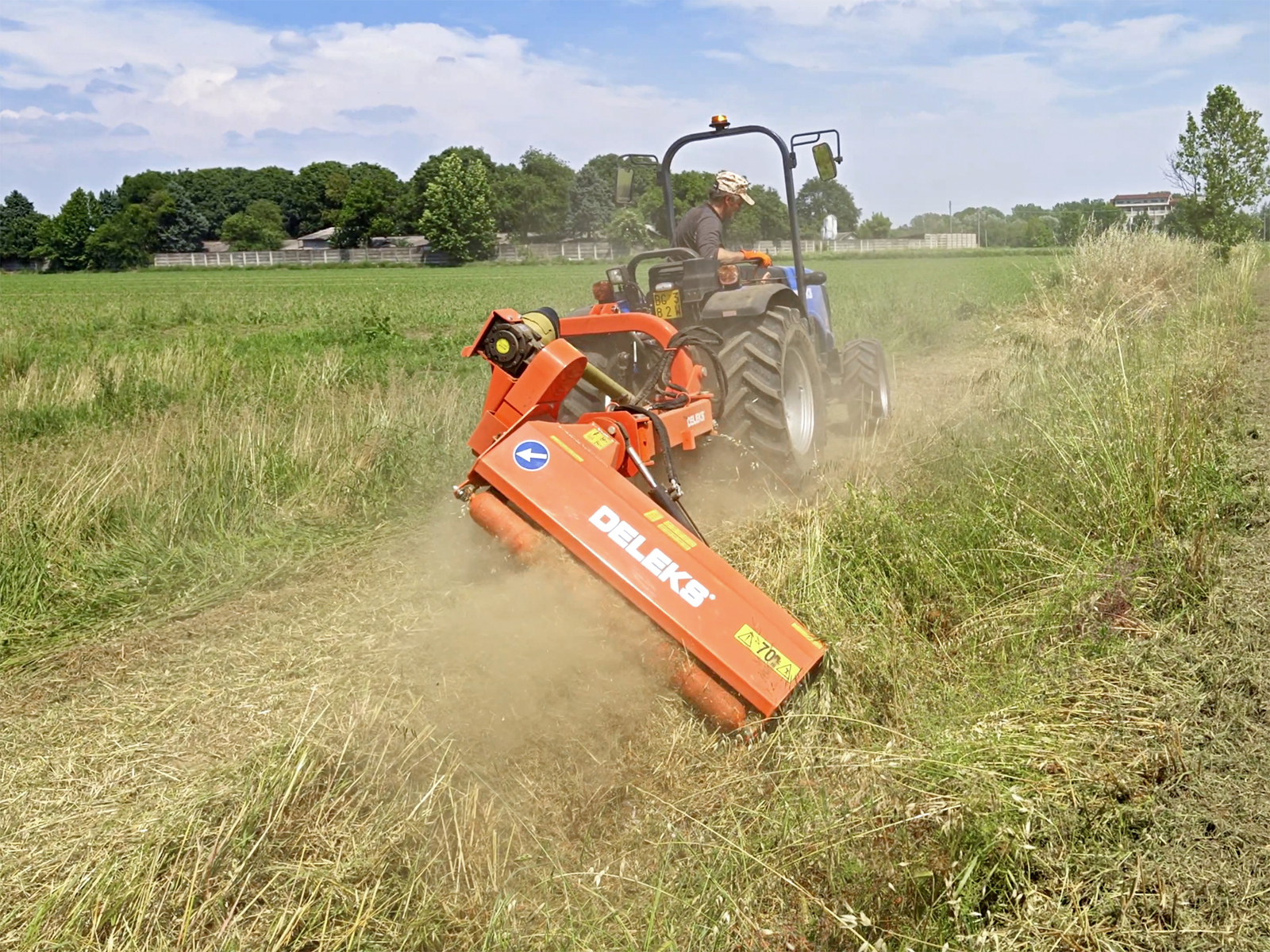

- Канавы, откосы и склоны: рабочий орган наклонён вниз, до -60°
- Живые изгороди и кустарник: рабочий орган в вертикальном положении

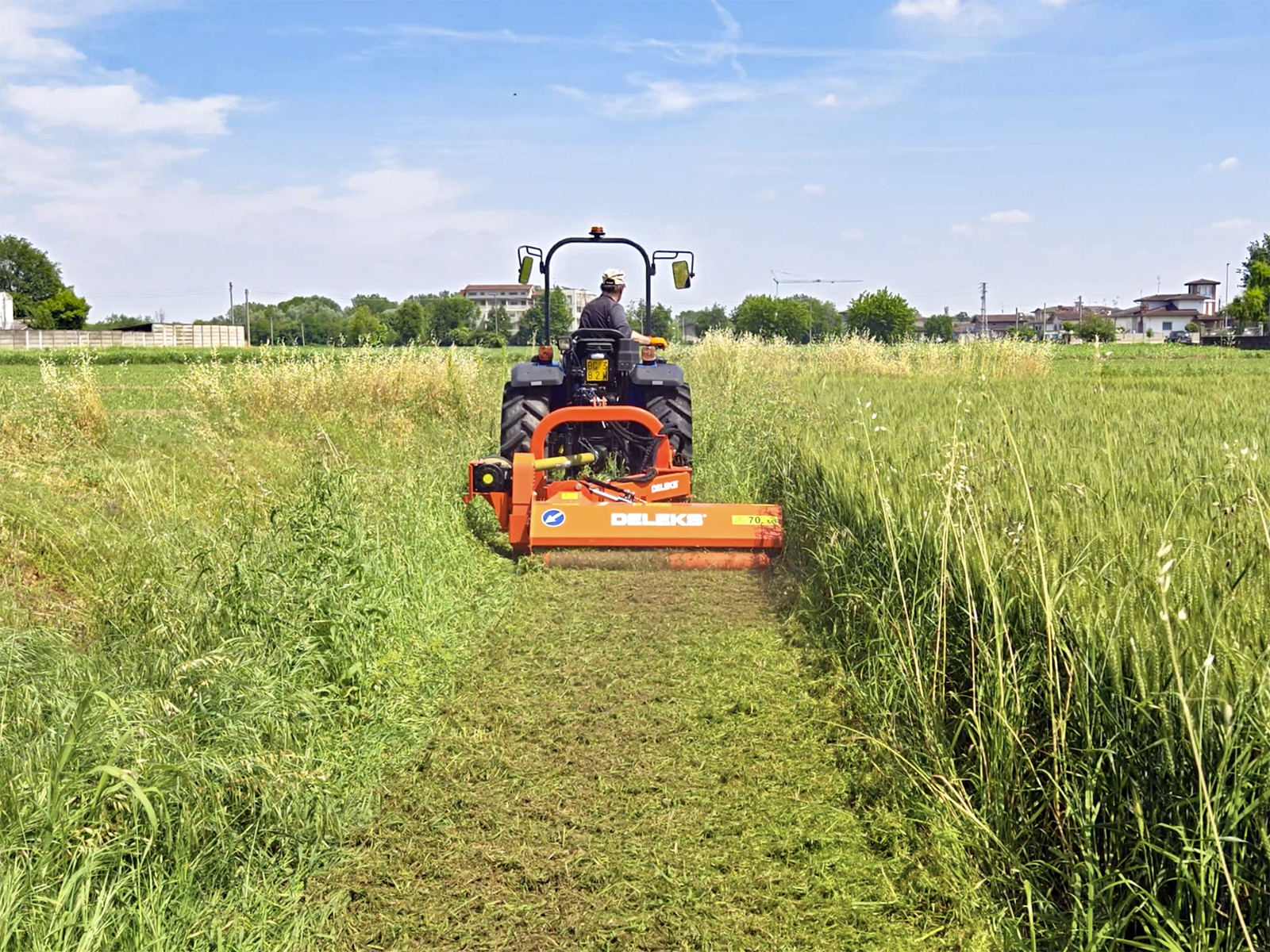

- Виноградники, сады и оливковые рощи: горизонтально в междурядьях, обрезки до 4-5 см
- Равнина и склоны, с колёсными и гусеничными тракторами от 50 до 70 л.с.
Опции и запчасти
Прямо на странице товара к заказу можно добавить: комплект из 10 молотков (MAZZE10T), 10 болтов с гайками для молотков (DB10T), комплект из 30 ножей (COLTELLI30T) и комплект из 4 запасных ремней (CINGHIE4A). Остальные запчасти подбираются по деталировочным схемам вместе с технической службой.
FAQ
Сколько л.с. нужно для GIRAFFA-170?
От 50 до 70 л.с., ВОМ 540 об/мин и трёхточечная навеска категории 2. Важна и грузоподъёмность навески: она должна поднимать 504 кг мульчера.
Насколько GIRAFFA-170 выносится в сторону?
При полностью выдвинутой стреле наружный край рабочего органа находится примерно в 2,7 м от оси трактора, с правой стороны.
На какой угол наклоняется рабочий орган?
От +90° вверх, вертикально, для живых изгородей и кустарника, до -60° вниз, для канав и откосов.
Что нужно на тракторе для управления?
4 гидровыхода ½ дюйма для 4 шлангов мульчера с сельскохозяйственными быстроразъёмными соединениями: они управляют боковым выносом и наклоном.
Какие ветки он измельчает?
Траву, ежевику, обрезки лозы и оливы диаметром до 4-5 см.
Молотки или ножи?
В серийной комплектации — 28 молотков по 820 г. В качестве опции есть комплект из 30 ножей (COLTELLI30T) — вместо молотков.
Входит ли карданный вал в комплект?
Да: карданный вал с сертификатом CE, категории 6, длиной 1800 мм, с широкоугольными шарнирами с обеих сторон.
Чем он отличается от LEO?
У LEO редуктор расположен внутри, а серийный кардан — категории 5: широкоугольный кардан доступен как опция. У GIRAFFA редуктор наружный, а серийный кардан — категории 6, с широкоугольными шарнирами с обеих сторон. При полностью выдвинутой стреле GIRAFFA достаёт на расстояние от 2,3 до 2,7 м от оси трактора, LEO — от 2,0 до 2,4 м.
Запчасти и сервис DELEKS®
Оригинальные запчасти отгружаются со складов DELEKS® в Европе: молотки, держатели, ремни, подшипники, задний каток, полозья и детали привода доступны как для планового обслуживания, так и для ремонта. Сервисная служба DELEKS® работает с каждым клиентом напрямую: технические консультации, гарантийные вопросы, подбор оригинальных запчастей по деталировочным схемам и помощь в выборе подходящего мульчера и оборудования для трактора. В комплект входят декларация соответствия CE, счёт и руководство по эксплуатации и обслуживанию. Гарантия 2 года и бесплатная доставка.
ХАРАКТЕРИСТИКИ
| Особенность | Unitàметрики |
|---|---|
| Рабочая ширина | 1700.0 mm |
| Габаритная ширина | 2260.0 mm |
| Мин. / Макс. высота резки | 10.0 - 45.0 мм |
| Вес | 504.0 кг |
| Габаритная высота | 975.0 mm |
| Для тракторов мощностью | 50 - 70 л.с. |
| Трехточечная навеска | II кат (ø 25.0-28.0мм) |
| Высота капота | 400.0 mm |
| Дистанция между двумя нижними точками присоединения | 820.0 - 964.0 mm |
| Количество молотков | 28 |
| Максимальный диаметр резки | 40.0 - 50.0 мм |
| Габаритная длина | 1750.0 mm (за трактором) |
| Дистанция между креплением ВОМ и землёй | 550.0 mm |
| Толщина капота | 4.0 мм |
| Боковая толщина | 8.0 mm |
| Толщина боковых салазок | 6.0 мм |
| Трансмиссия: тип | Клиновой ремень |
| Трансмиссия: ВОМ | 540 об/мин |
| Трансмиссия: поворот коробки передач | правая сторона |
| Трансмиссия: муфта свободного хода | √ |
| Трансмиссия: об/мин скорость ротора | 2134 rpm |
| Трансмиссия: тип масла в коробке передач | Да / SAE 120 - ISO 72925 |
| Трансмиссия: количество клиновых ремней | 4 |
| Трансмиссия: размер клиновых ремней | 17x1270 |
| Ротор: диаметр | 127.0 mm |
| Ротор: тип и размер подшипников | 1308 |
| Ротор: балансировка | Электронная |
| Ротор: толщина материала | 10.0 mm |

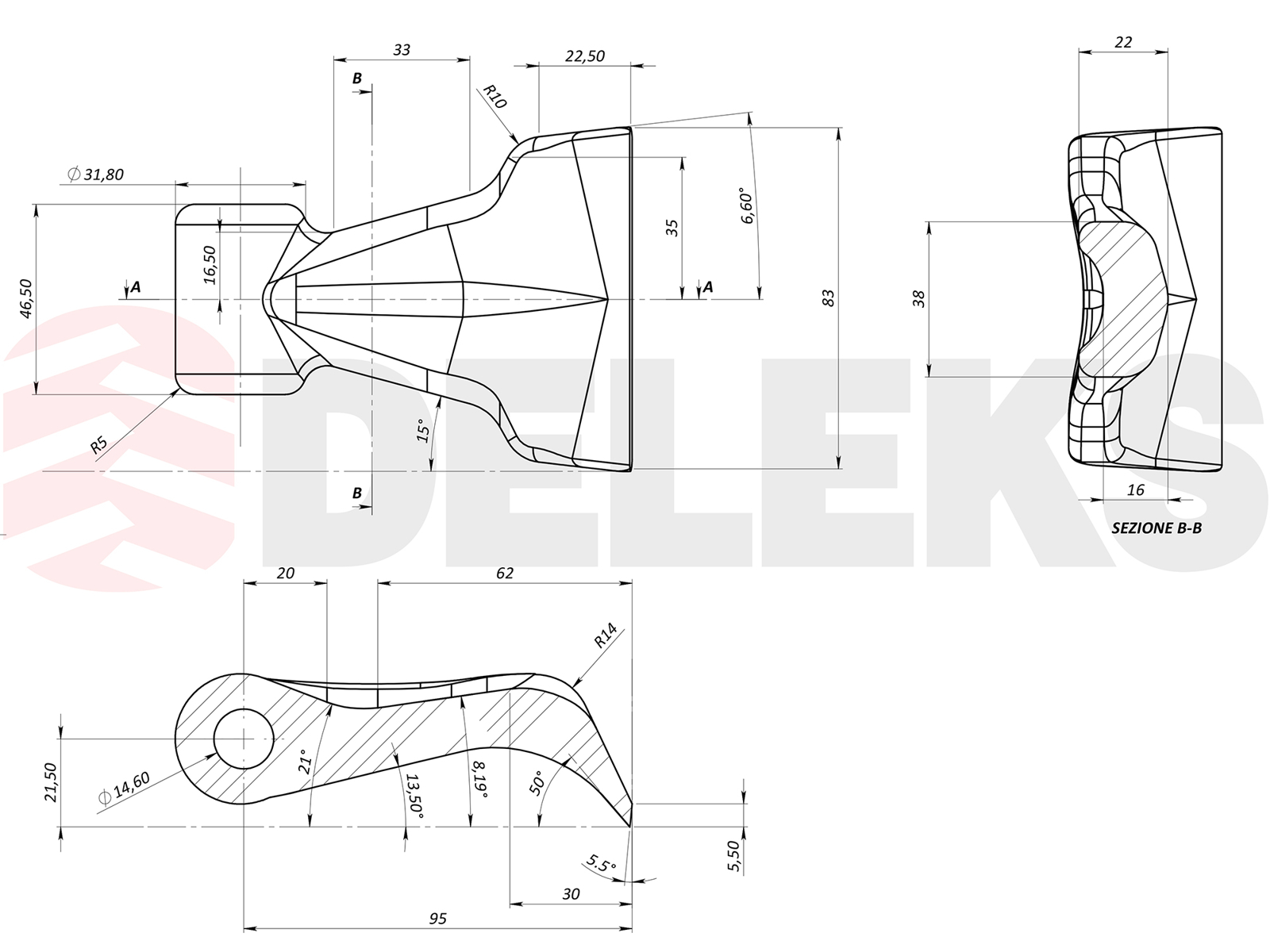

| Молотки: вес | 820.0 г |
| Молотки: отверстие | 15.0 мм |
| Молотки: ширина основания | 82.0 мм |
| Молотки: ширина верхней части | 45.0 мм |
| Молотки: диагональ | 95.0 мм |
| Задний ролик: диаметр | 140.0 мм |
| Задний ролик: толщина материала | 6.0 mm |
| Задний ролик: тип и размер подшипников | UCFL206 |

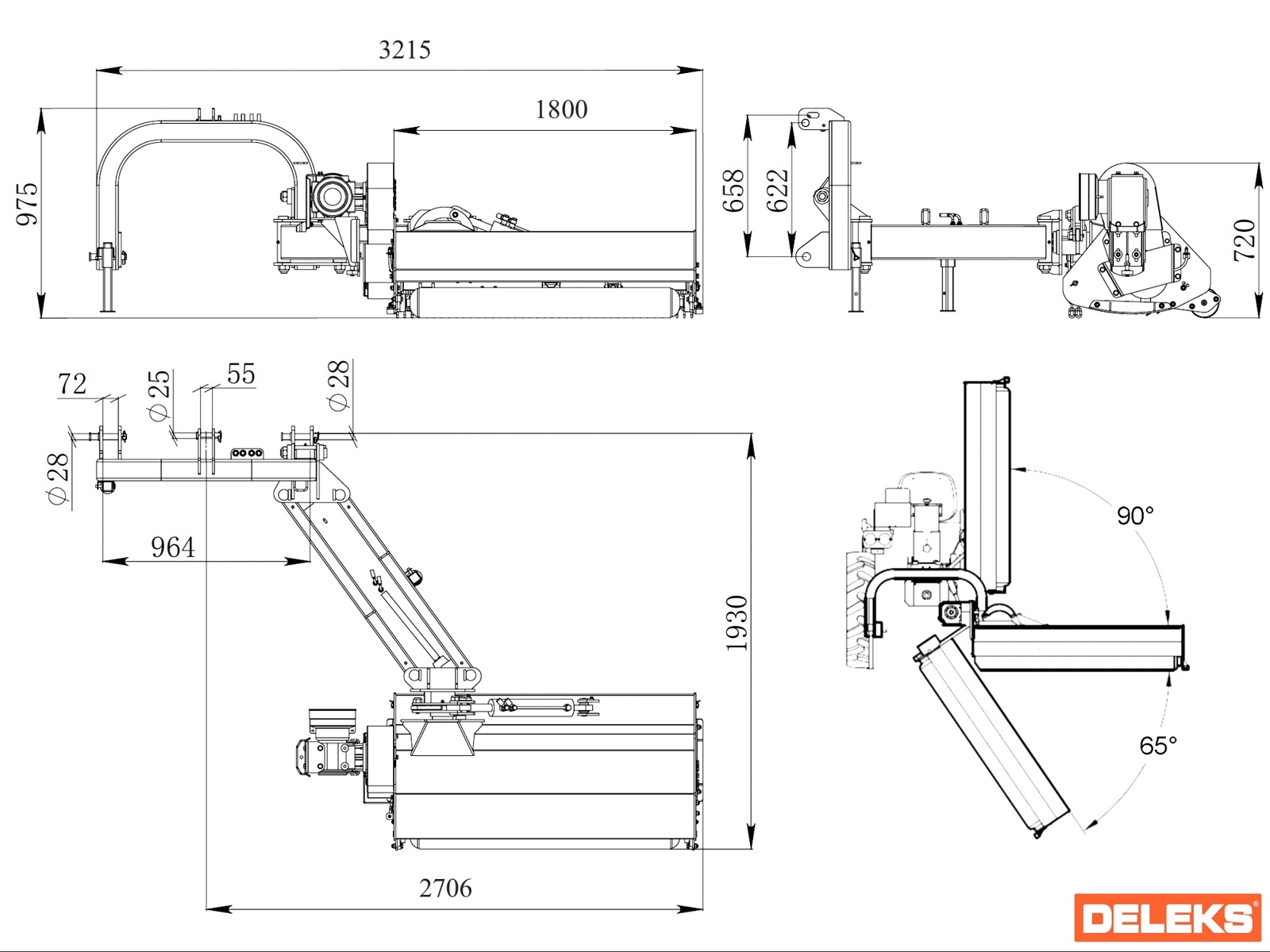

| Размеры и перемещение | Смотреть фото |
| Гидроцилиндр А | 80.0 - 35.0 mm |
| Гидроцилиндр Б | 60.0 - 30.0 mm |
| Давление разгрузки мин. / макс. | 120 - 150 бар |
| Мин./Макс поток масла | 18 - 22 л/мин |
| Гидравлические шланги | WP 400 бар, 1/2" Agгi Standard |
| Карданный вал | CE кат. 6 x 1800 мм, двойной широкоугольный (ШРУС с обеих сторон) |
| Длина капота | 680.0 mm |
| Вес брутто при отгрузке | 626 kg |
| Объём упаковки | 1.85 m3 |
| Упаковачный размер | 2050.0*950.0*950.0 mm |
