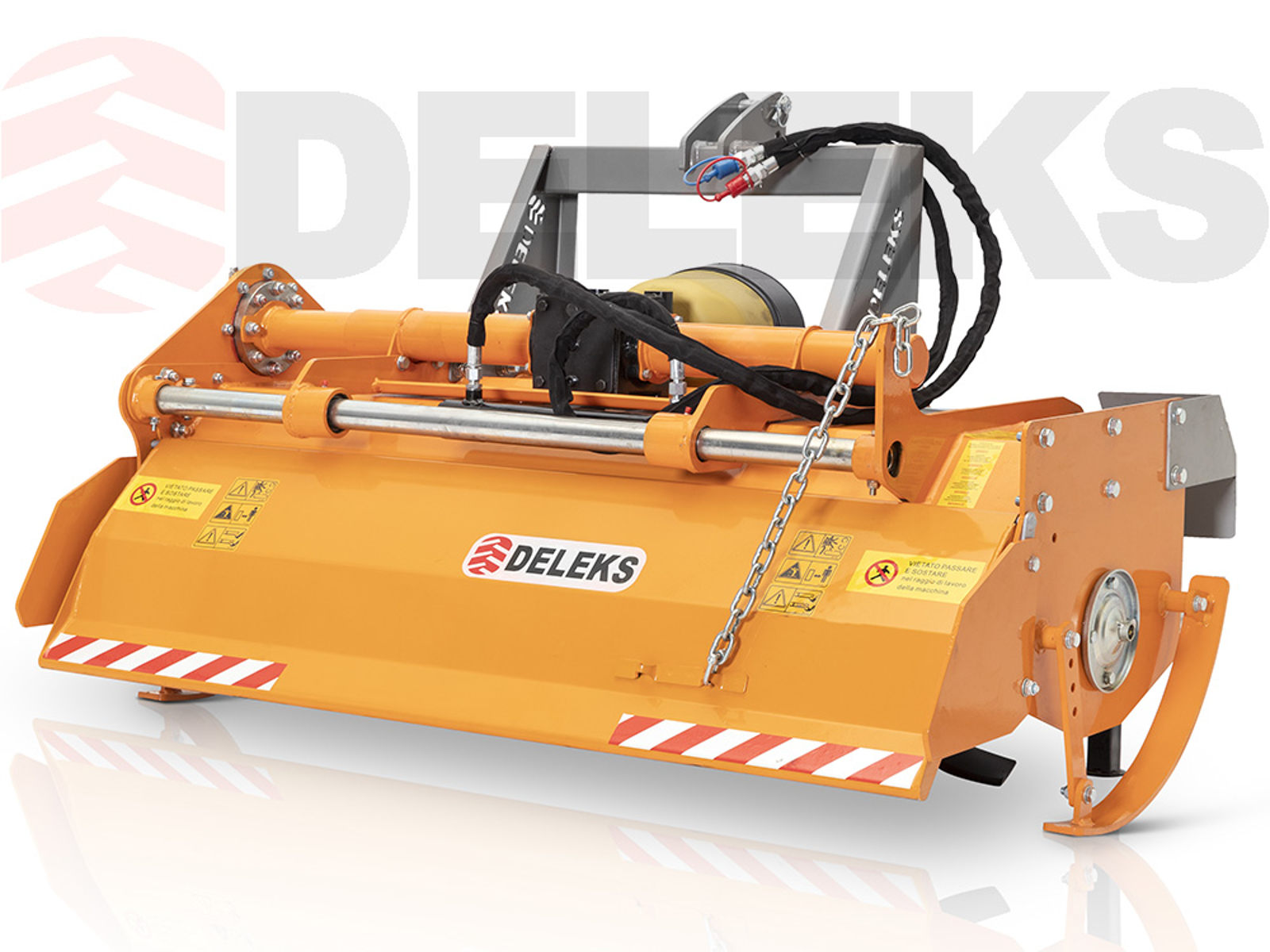

Почвофреза для трактора 180 см DFHIDR-180 с гидравлическим боковым смещением, тяжёлая серия 50-70 л.с.
ДЕТАЛИ

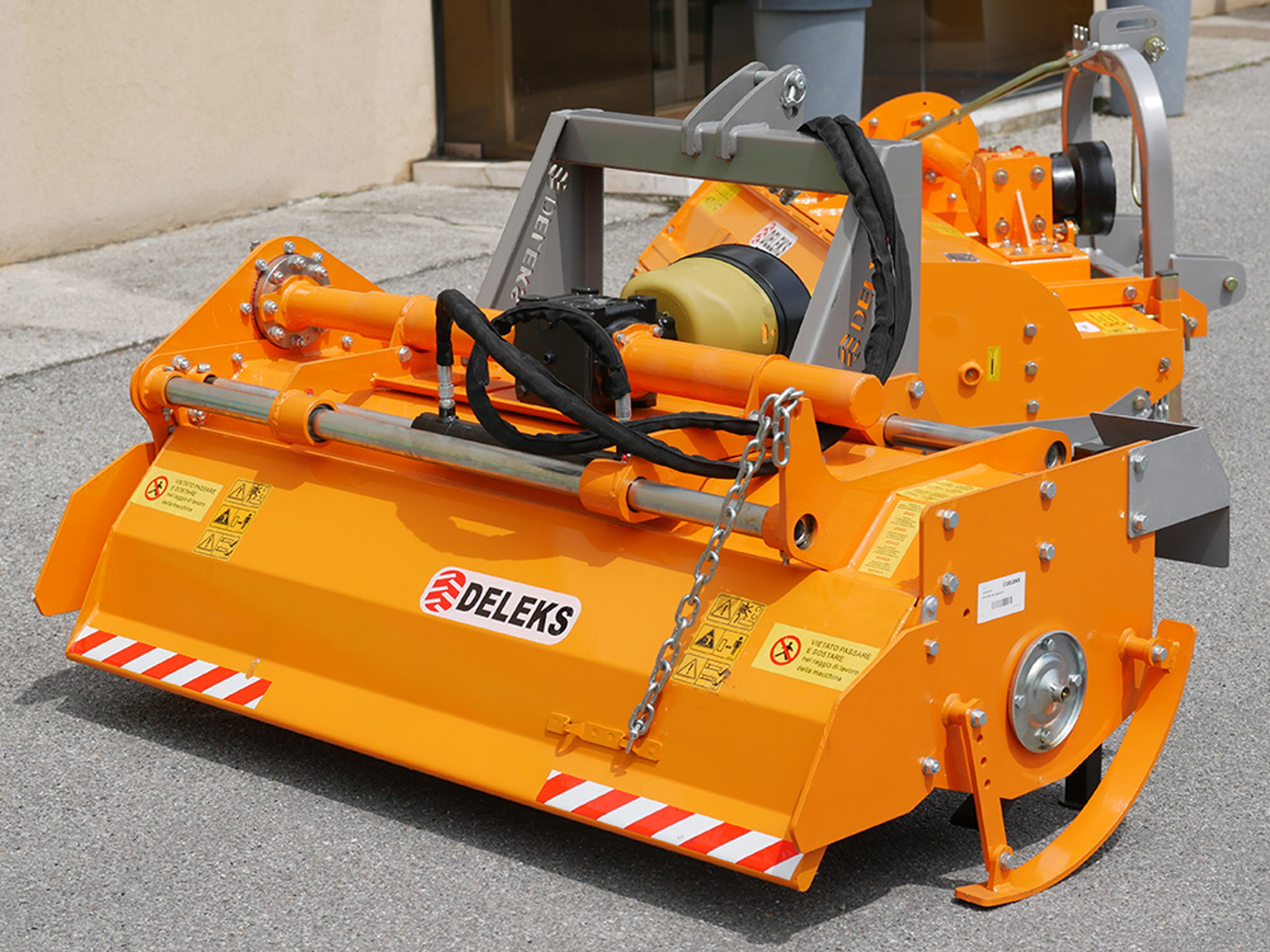

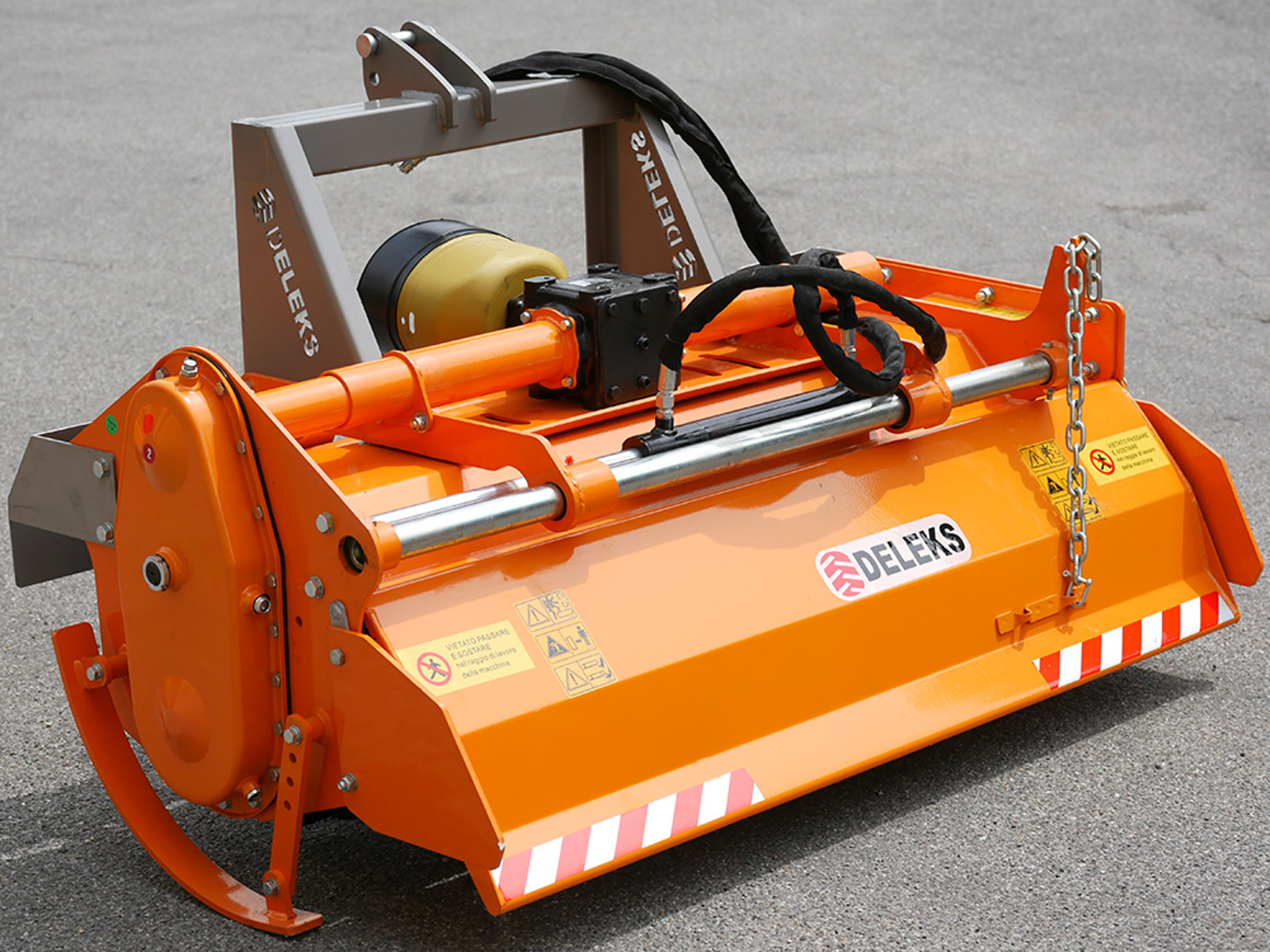

Почвофреза для трактора с шириной захвата 180 см и гидравлическим боковым смещением 330 мм из тяжёлой серии DELEKS®: фреза для садовых и полевых тракторов 50–70 л.с. с трёхточечной навеской кат. 2, таких как New Holland T4F, John Deere серий 4 и 5, Landini Rex, Kubota L и M, Same Frutteto и Explorer, Deutz-Fahr, Massey Ferguson, Solis и большинство других тракторов 50–70 л.с. Рама 400 кг с боковинами 8 мм, боковой шестерёнчатый привод, редуктор DELEKS® 540 об/мин с гарантией три года, 48 кованых винтовых ножей на 9 фланцах и регулируемый задний кожух. Работает на глубину 16–20 см при 210 об/мин ротора, смещается в сторону гидроцилиндром с места водителя и поставляется в комплекте с карданным валом CE категории 6 длиной 1000 мм с двухдисковой фрикционной муфтой Ø 180 мм; бесплатная доставка.
Для каких тракторов
DFHIDR-180 имеет ширину захвата 180 см при общей ширине 200 см и рассчитана на колёсные и гусеничные тракторы 50–70 л.с. с трёхточечной навеской кат. 2 (пальцы ø 25–28 мм): New Holland T4F, John Deere серий 4 и 5, Landini Rex, Kubota L и M, Same Frutteto и Explorer, Deutz-Fahr, Massey Ferguson, Solis и большинство других тракторов 50–70 л.с. Редуктор остаётся по центру, а 400 кг по силам навеске тракторов этого класса. Карданный вал категории 6 поставляется длиной 1000 мм и укорачивается по инструкции, если навеска трактора расположена очень близко. Если смещение не нужно, та же машина с фиксированной навеской — это DFH-180 (392 кг).

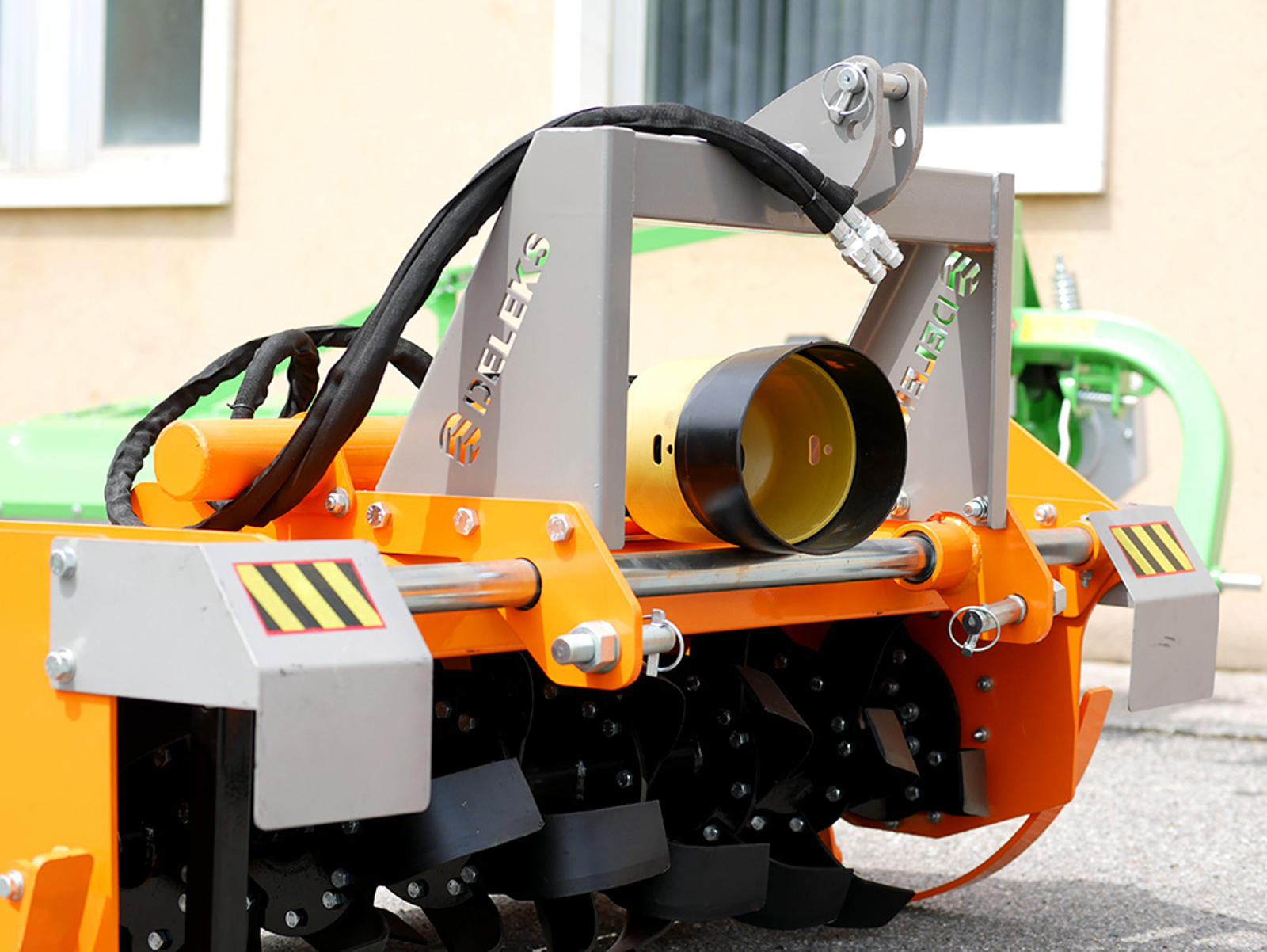

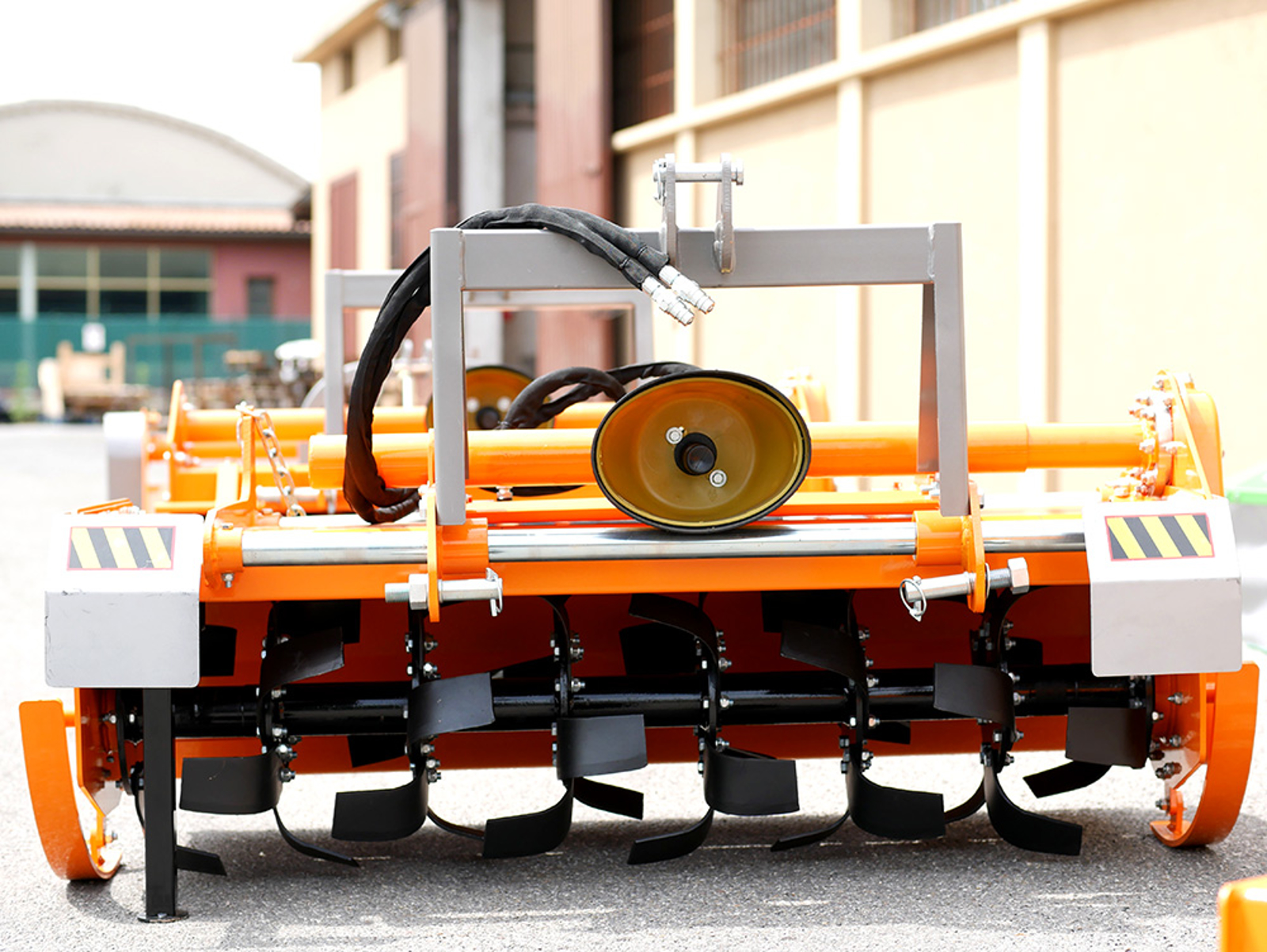

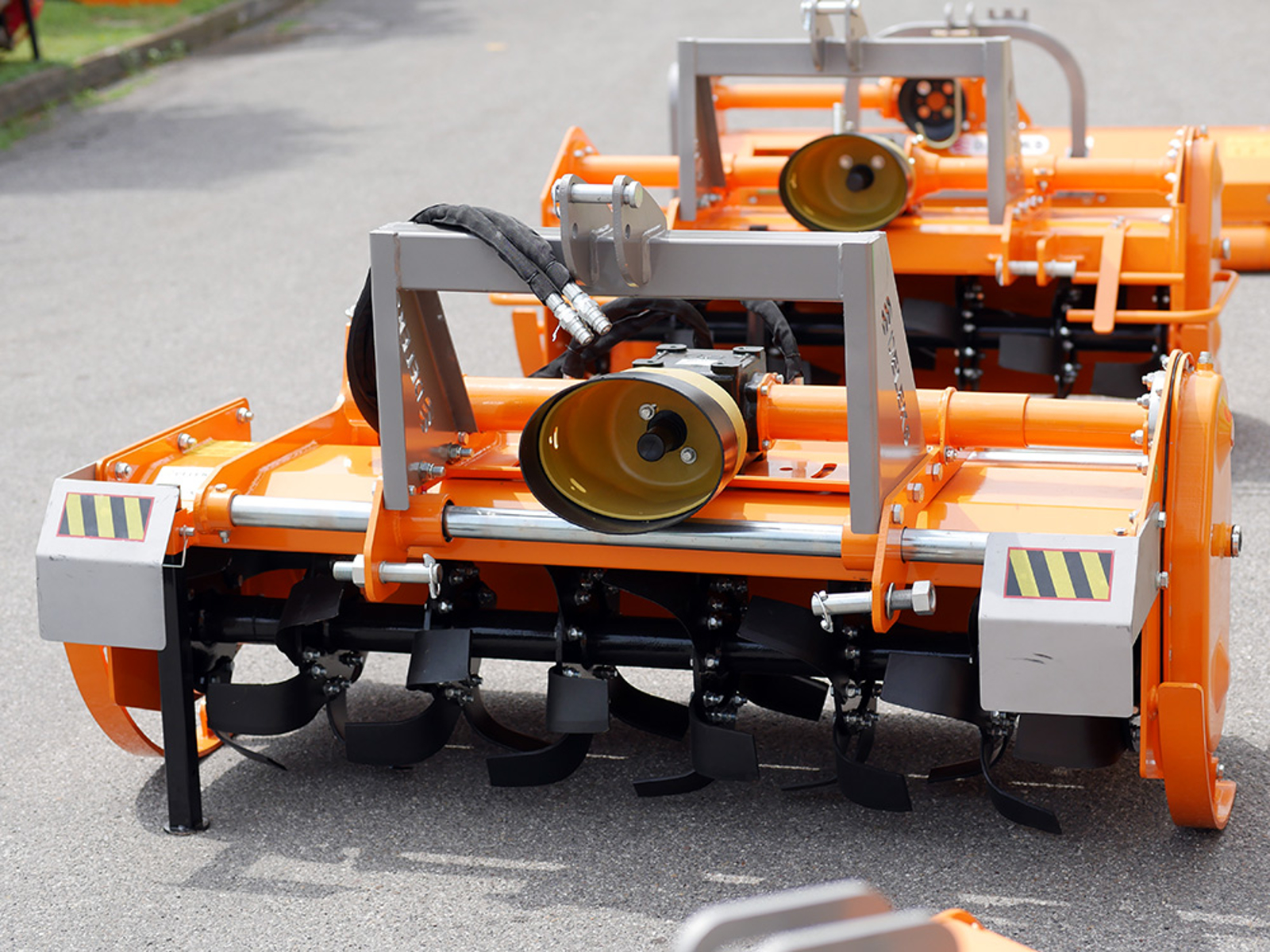

Гидравлическое смещение на 330 мм с места водителя
Корпус фрезы сдвигается на 330 мм по направляющим относительно трёхточечной навески под действием гидроцилиндра, подключённого к гидрораспределителю двойного действия трактора; шланги и стандартные сельскохозяйственные быстроразъёмные муфты 1/2" входят в комплект. Фрезу подводят вплотную к ряду или к краю, не смещая трактор, работают под кроной, держа колёса в колее, и снова центрируют машину за колёсами на дороге и на разворотной полосе. Регулировка плавная, на месте и в движении, и не нужно слезать с трактора, как при механическом смещении на скобах у более лёгких фрез. В винограднике и саду это разница между обработкой междурядья за два прохода и за один.

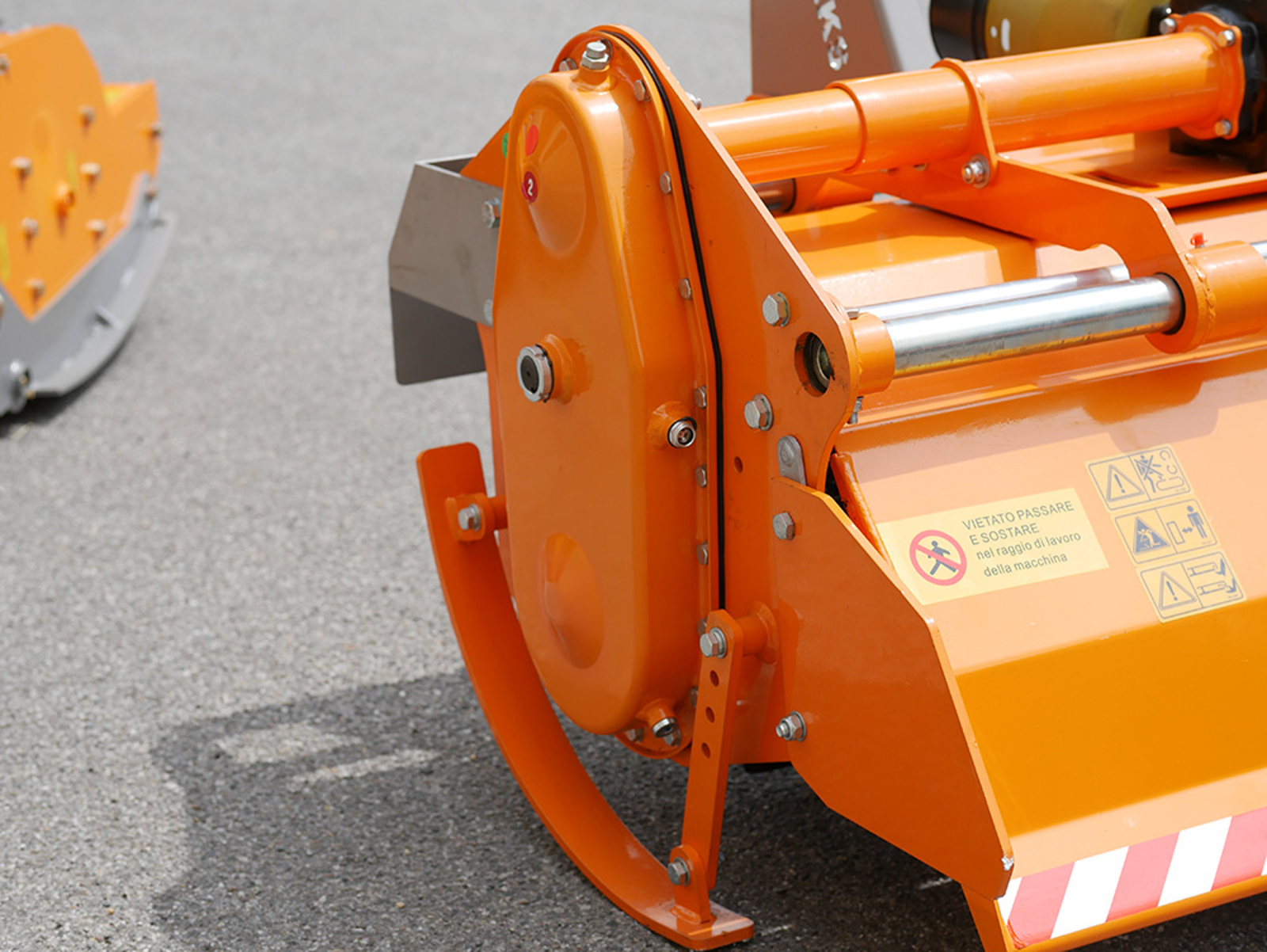

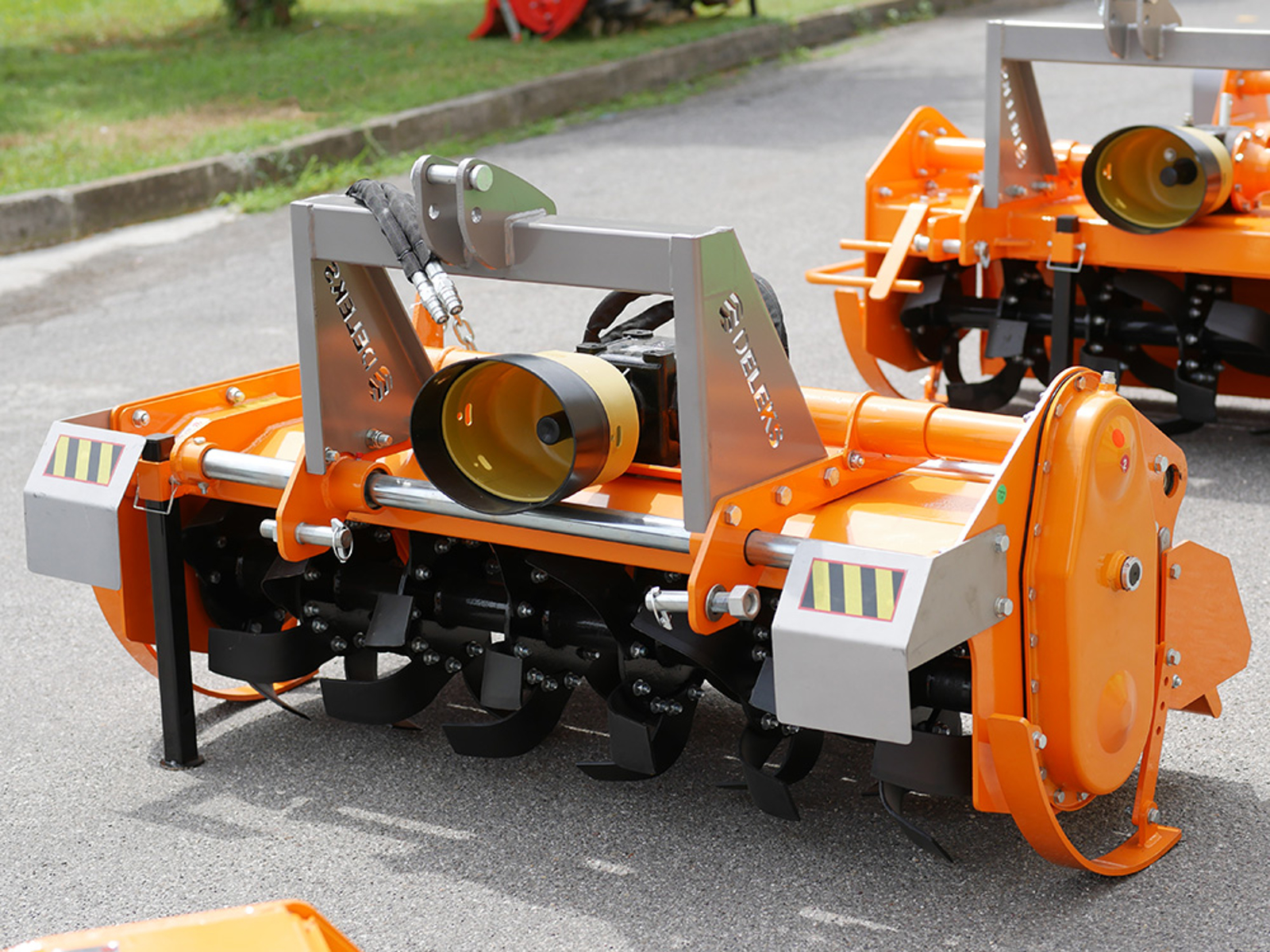

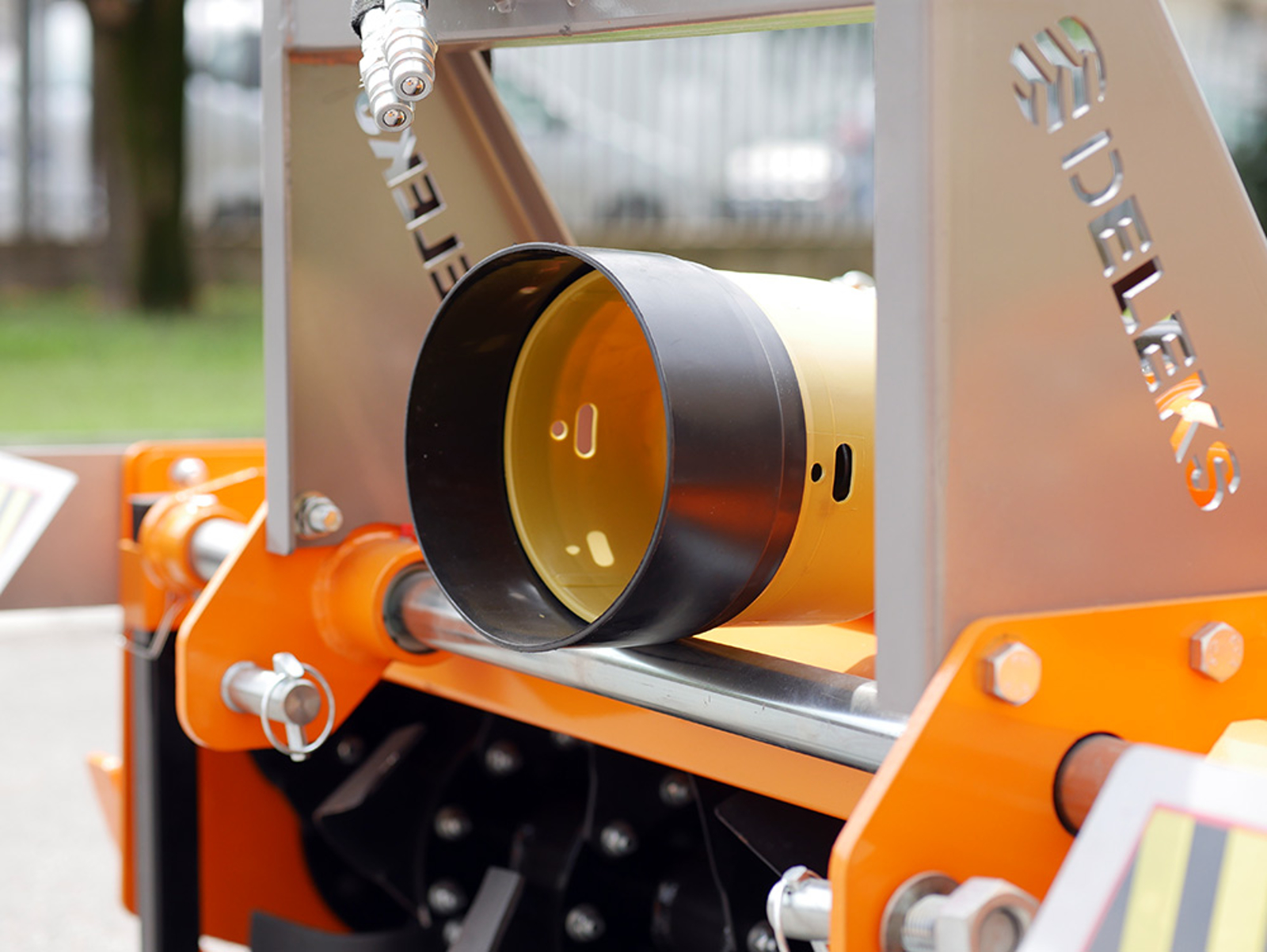

Шестерёнчатый привод и редуктор 540 об/мин
Редуктор DELEKS® 540 об/мин с чугунным корпусом имеет гарантию три года и приходит уже заправленным маслом SAE 120; от редуктора момент передаётся на ротор боковым шестерёнчатым приводом в масляной ванне, который не требует натяжения и не вытягивается, как цепь. Ротор вращается с частотой 210 об/мин: медленнее, чем у лёгких фрез, он передаёт больше момента на каждый нож и крошит мельче. Карданный вал CE категории 6 длиной 1000 мм с двухдисковой фрикционной муфтой Ø 180 мм входит в комплект: муфта защищает фрезу и трактор, когда нож попадает на камень или корень, и регулируется под трактор и почву по инструкции.

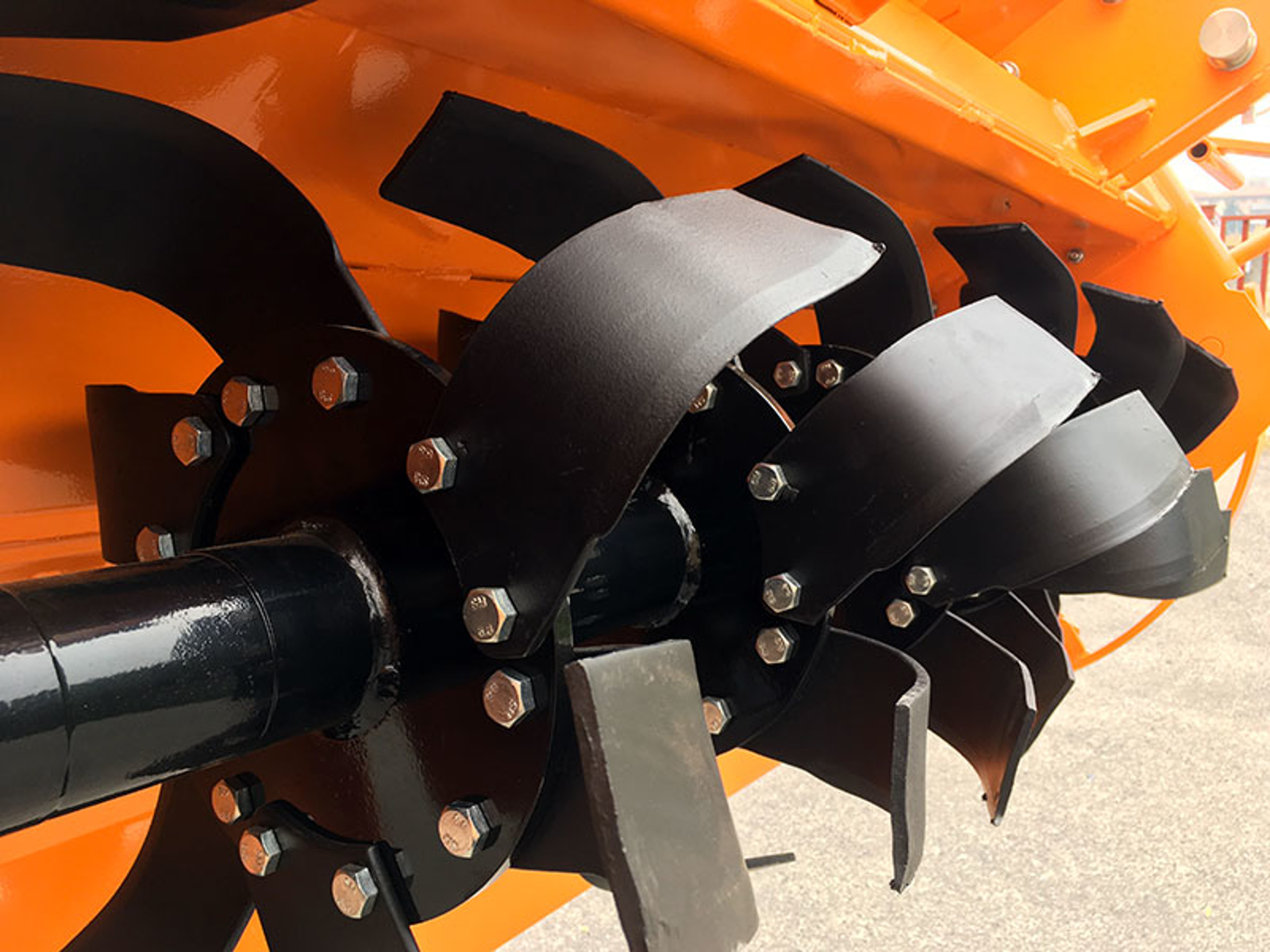

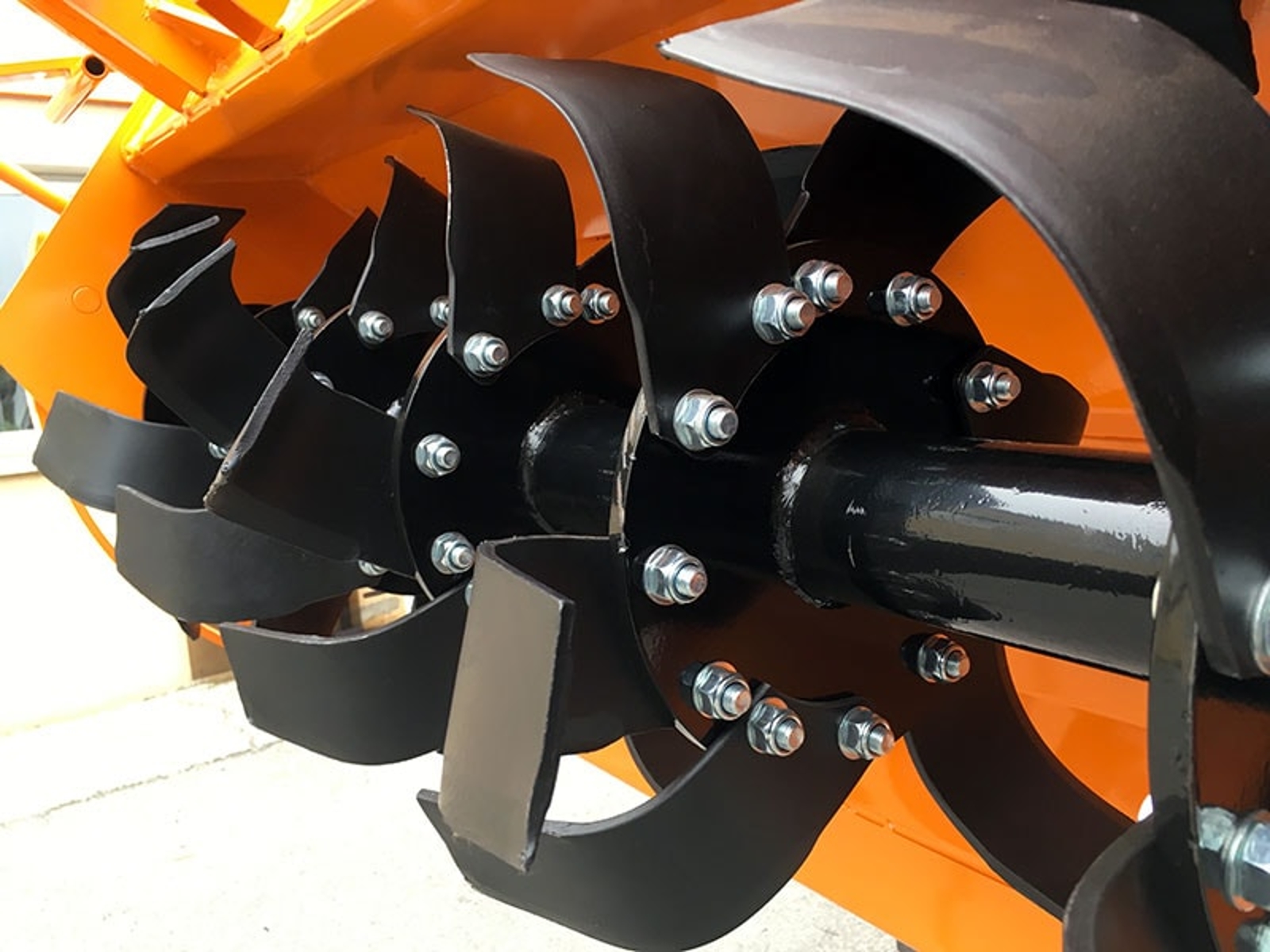

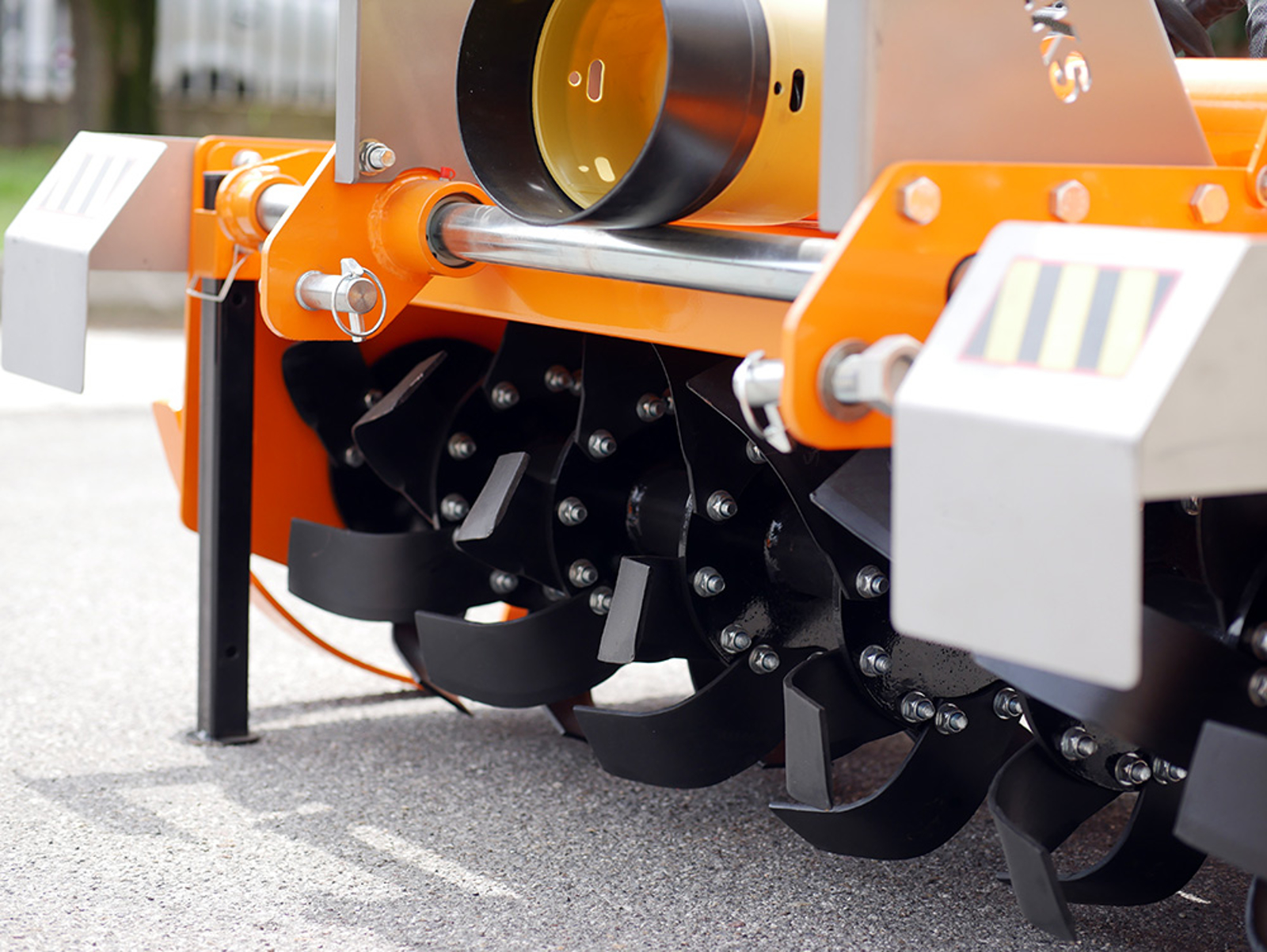

Ротор и кованые винтовые ножи
Диаметр ротора с установленными ножами 480 мм, вал 76 мм на подшипниках 6306 и 6309, боковины 8 мм. 48 кованых винтовых ножей (9 фланцев, по 6 ножей на фланец и по 3 на двух крайних; 180 × 83 мм, толщина 6 мм, изгиб 250 мм, 810 г каждый) входят в почву постепенно, с меньшей вибрацией и более мелким крошением, чем прямые ножи; каждый крепится двумя болтами и меняется по одному. Глубина обработки до 200 мм, регулируется боковыми полозьями; задний кожух поднимается и опускается: закрытый — удерживает почву между ножами и выравнивает семенное ложе, открытый — выпускает крупные комья и растительные остатки.
Размеры, масса и доставка
Ширина захвата 1795 мм, общая ширина 2000 мм, высота 1030 мм, длина 720 мм, масса 400 кг; редуктор расположен на высоте 590 мм от земли. Поставляется на поддоне 80 × 203 × 82 см (452 кг брутто, 1,33 м³) с бесплатной доставкой; для разгрузки нужен погрузчик или навеска трактора. Машина соответствует Директиве ЕС по машинам, сертифицирована TÜV Austria и имеет гарантию два года.

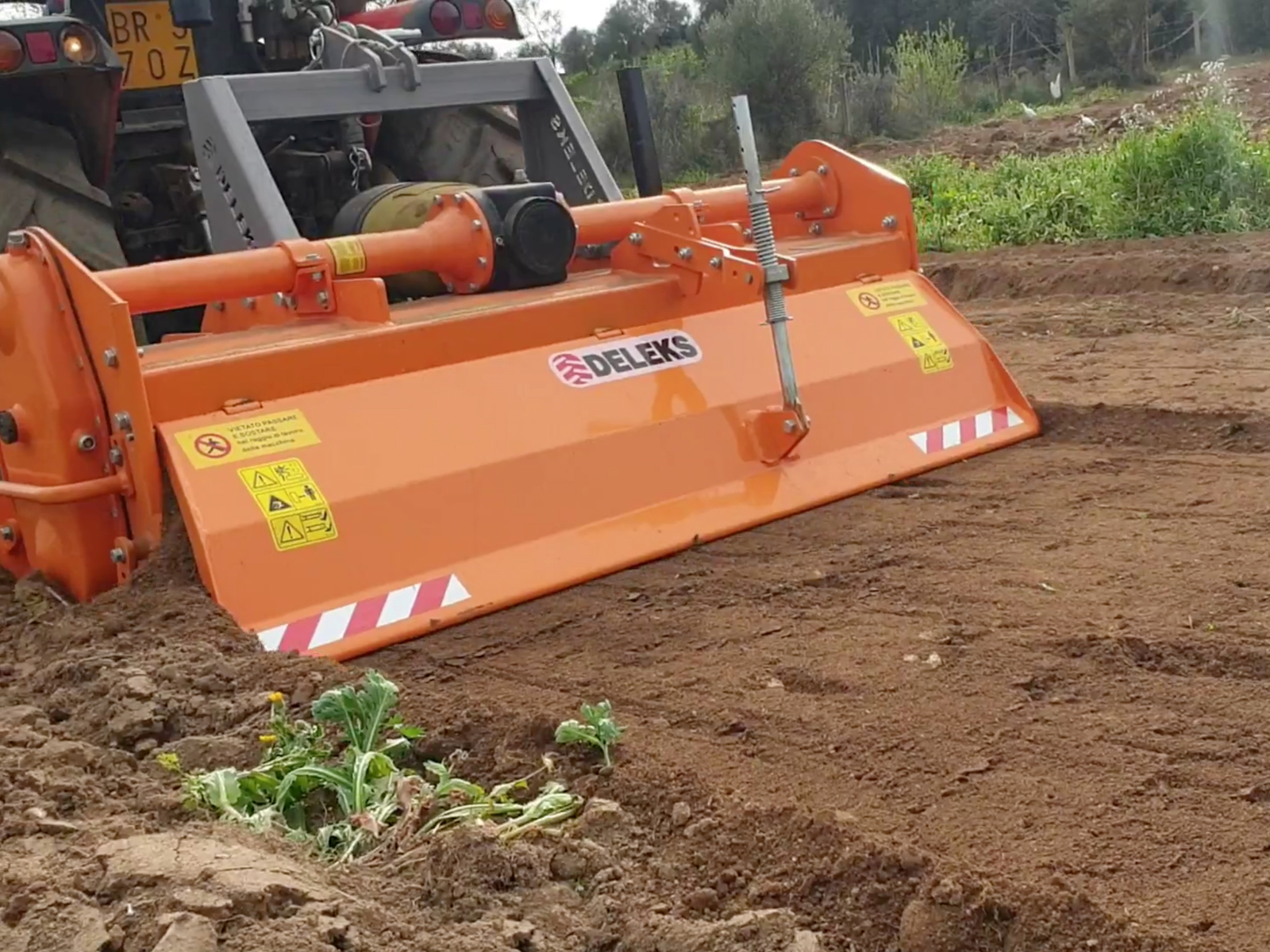

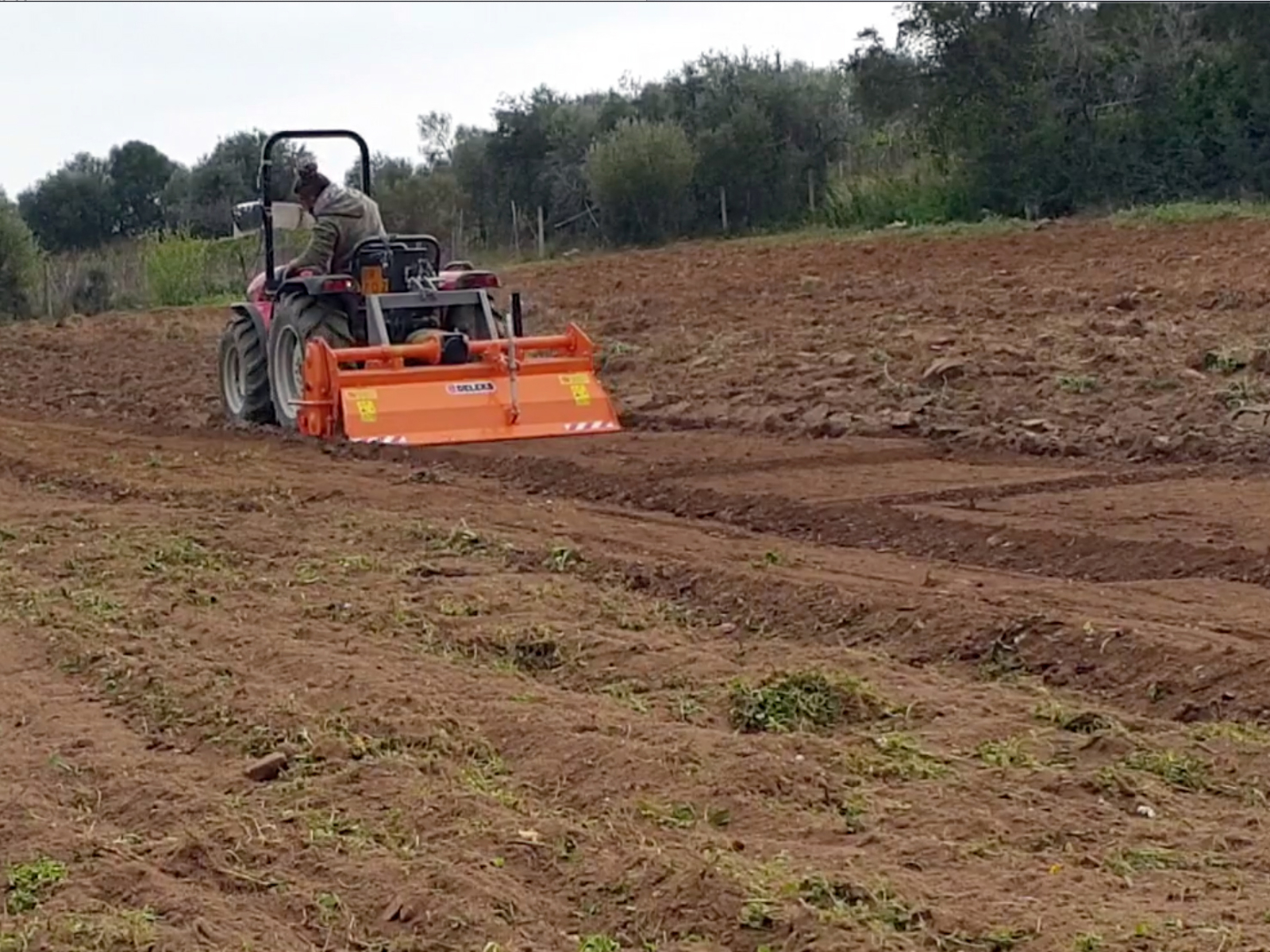

Области применения
- Виноградник и сад: междурядье и приствольная полоса с фрезой, смещённой к ряду, без подвода трактора к растениям
- Огород и питомник: подготовка семенного и посадочного ложа, заделка удобрений и растительных остатков, обработка до самого края гряд
- Открытое поле и целина: доводка пахоты и обработка за два прохода при 210 об/мин ротора
- Уход за территориями и обочинами: обработка вплотную к стенам, заборам и канавам с фрезой, смещённой относительно трактора
Опции и запчасти
На странице также есть комплект из 10 винтовых ножей DFH, гайки и болты ножей (по 20 шт.), механическая верхняя тяга 680 или 730 мм и переходник-редуктор ВОМ, а также запасные карданные валы и муфты: закажите их вместе с фрезой или позже.
FAQ
Чем DFHIDR-180 отличается от DFH-180 с фиксированной навеской?
Тот же ротор, те же ножи, тот же редуктор: DFHIDR-180 добавляет подвижную раму с гидроцилиндром и ходом 330 мм, управляемую с трактора. Она оправдана для тех, кто работает между рядами или вдоль краёв; для открытого поля фиксированная DFH-180 стоит дешевле и весит 392 кг.
Что нужно на тракторе для гидравлического смещения?
Одна свободная секция гидрораспределителя двойного действия: цилиндр толкает и тянет фрезу, поэтому поток нужен в обе стороны. Шланги и стандартные сельскохозяйственные быстроразъёмные муфты 1/2" прилагаются. У садовых тракторов этого класса обычно есть хотя бы одна; если она занята другим орудием, делитель потока добавит второй выход.

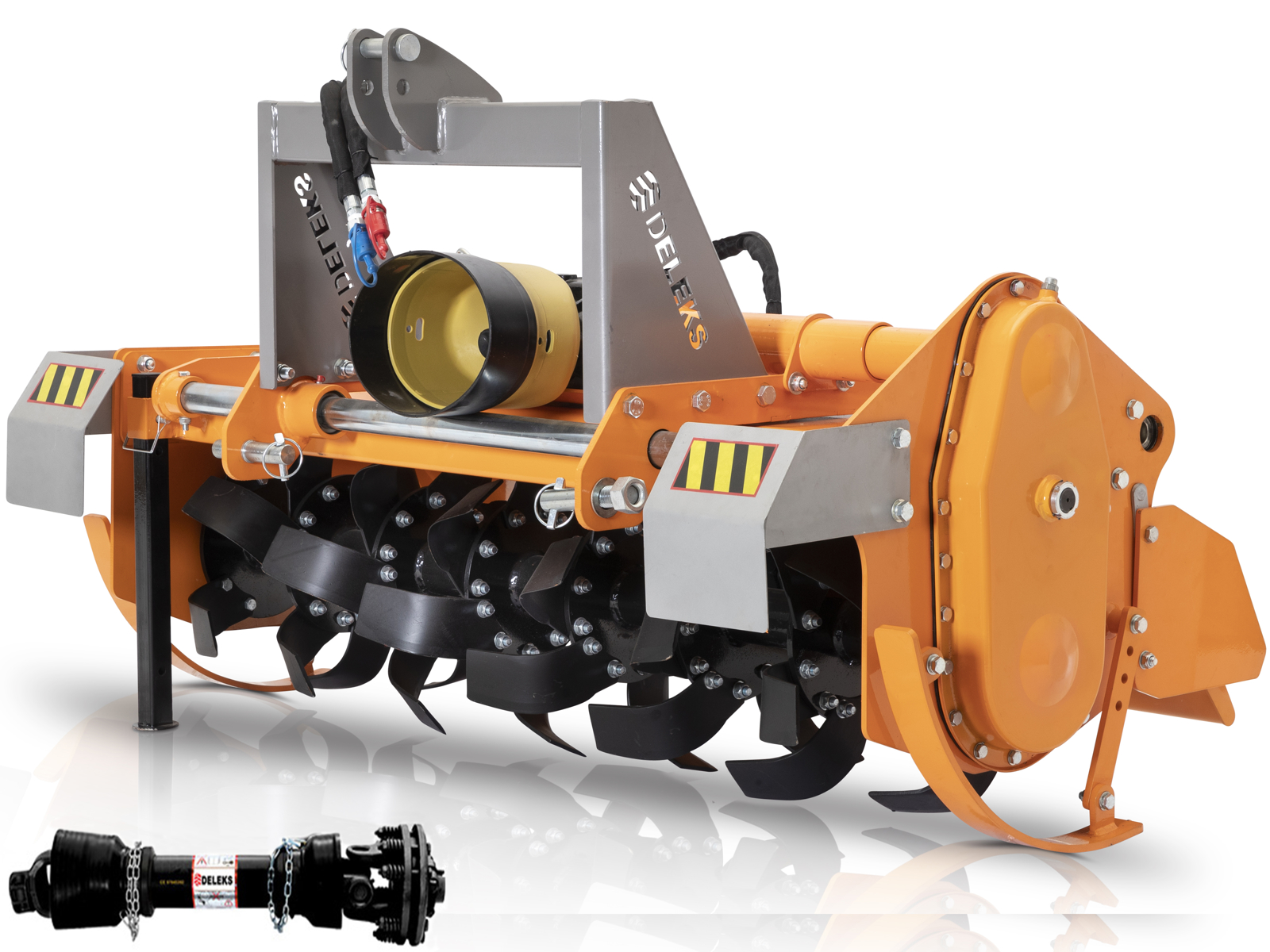

Кардан входит в комплект? Как регулируется муфта?
Да: карданный вал CE категории 6 длиной 1000 мм с двухдисковой фрикционной муфтой Ø 180 мм входит в стандартную комплектацию. Муфта регулируется под трактор и почву по инструкции: слишком затянутая не защищает трансмиссию, слишком слабая пробуксовывает и греется.

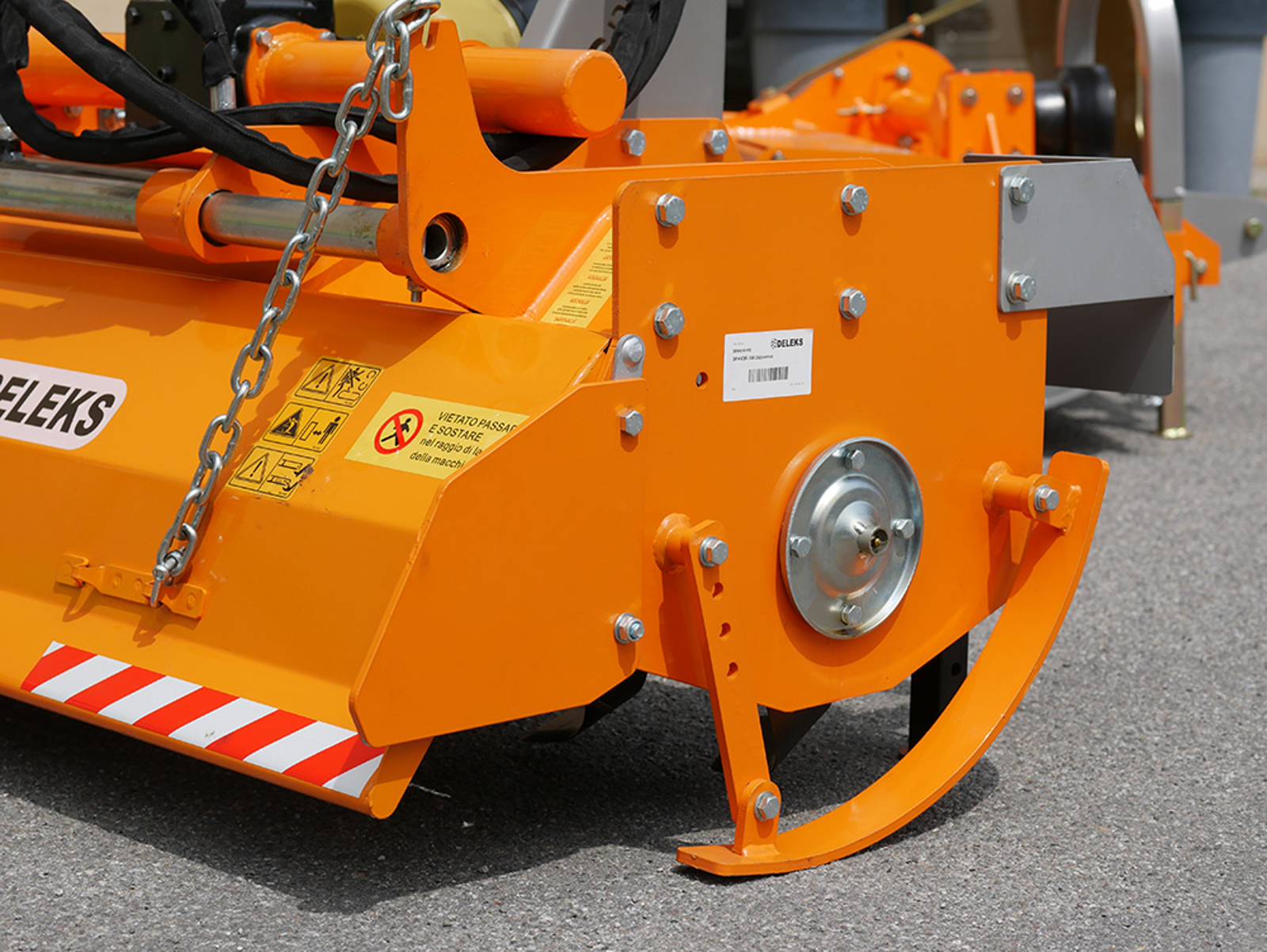

На какую глубину работает фреза и как регулируется глубина?
16–20 см. Глубина регулируется боковыми полозьями и уточняется верхней тягой; на твёрдой почве лучше всего первый проход помельче и второй на полную глубину.
Какое обслуживание требуется?
В начале сезона проверяют уровень масла в редукторе (SAE 120) и в боковом приводе, износ ножей и затяжку болтов; перед каждым использованием смазывают указанные в инструкции точки, проверяют гидравлические шланги и соединения и муфту кардана. Изношенные ножи меняют комплектом из 10.
Запчасти и поддержка DELEKS®
Оригинальные запчасти отгружаются со складов DELEKS® в Европе: ножи, шестерни, пальцы, подшипники, карданные валы, муфты, сальники и гидроцилиндр смещения обычно есть в наличии — для планового обслуживания и для ремонта. Техническая служба поможет подобрать нужную деталь по сборочным чертежам, провести обслуживание и выбрать фрезу и принадлежности под ваш трактор. Фреза поставляется с декларацией соответствия CE, счётом и руководством по эксплуатации и обслуживанию, которое также отправляется по электронной почте при отгрузке. Гарантия два года и бесплатная доставка.
ХАРАКТЕРИСТИКИ
| Особенность | Unitàметрики |
|---|---|
| Рабочая ширина | 1795.0 мм |
| Габаритная ширина | 2000.0 мм |
| Вес | 400.0 кг |
| Габаритная высота | 1030.0 мм |
| Для тракторов мощностью | 50 - 70 л.с. |
| Трехточечная навеска | II категории (ø 25.0-28.0мм) |
| Расположение коробки передач | центральный |
| Дистанция между двумя нижними точками присоединения | 745.0 - 870.0 мм |
| Габаритная длина | 720.0 мм |
| Дистанция между креплением ВОМ и землёй | 590.0 мм |
| Трансмиссия: тип | Зубчатые колёса |
| Трансмиссия: коробка передач | DELEKS 540 об/мин (3 года гарантии) |
| Трансмиссия: поворот коробки передач | Правая сторона |
| Трансмиссия: об/мин скорость ротора | 210 rpm |
| Трансмиссия: тип масла в коробке передач | Да / SAE 120 - ISO 72925 |
| Ротор: диаметр | 76.0 мм |
| Ротор: тип и размер подшипников | "GB276-6306(R) GB276-6309(L)" |
| Ротор: толщина материала | 8.0 мм |
| Диапазон рабочей глубины | 160.0-200.0 мм |
| Карданный вал | CE 6x1000 мм + двухдисковая фрикционная муфта Ø180 мм |
| Ротор: диаметр с ножами | 480.0 мм |
| Ротор: фланцы | 9 |
| Количество ножей на фланце | 6 |
| Ножи: количество | 48 |
| Ножи: высота/ширина | 180.0 / 83.0 мм |
| Ножи: длина изгиба | 250.0 мм |
| Ножи: дистанция между отверстиями | 55.0 мм |
| Ножи: диаметр отверстий | 13.0 мм |
| Ножи: толщина | 6.0 мм |
| Смещение | 330.0 мм Гидравлический |
| Ножи: вес | 810.0 г |
| Вес брутто при отгрузке | 452 kg |
| Объём упаковки | 1.33 m3 |
| Упаковачный размер | 800.0*2030.0*820.0 мм |
