Мульчер для трактора 170 см JAGUAR-170 с гидравлическим боковым смещением, молотковый измельчитель лозы для тракторов от 40 до 70 л.с.
ДЕТАЛИ

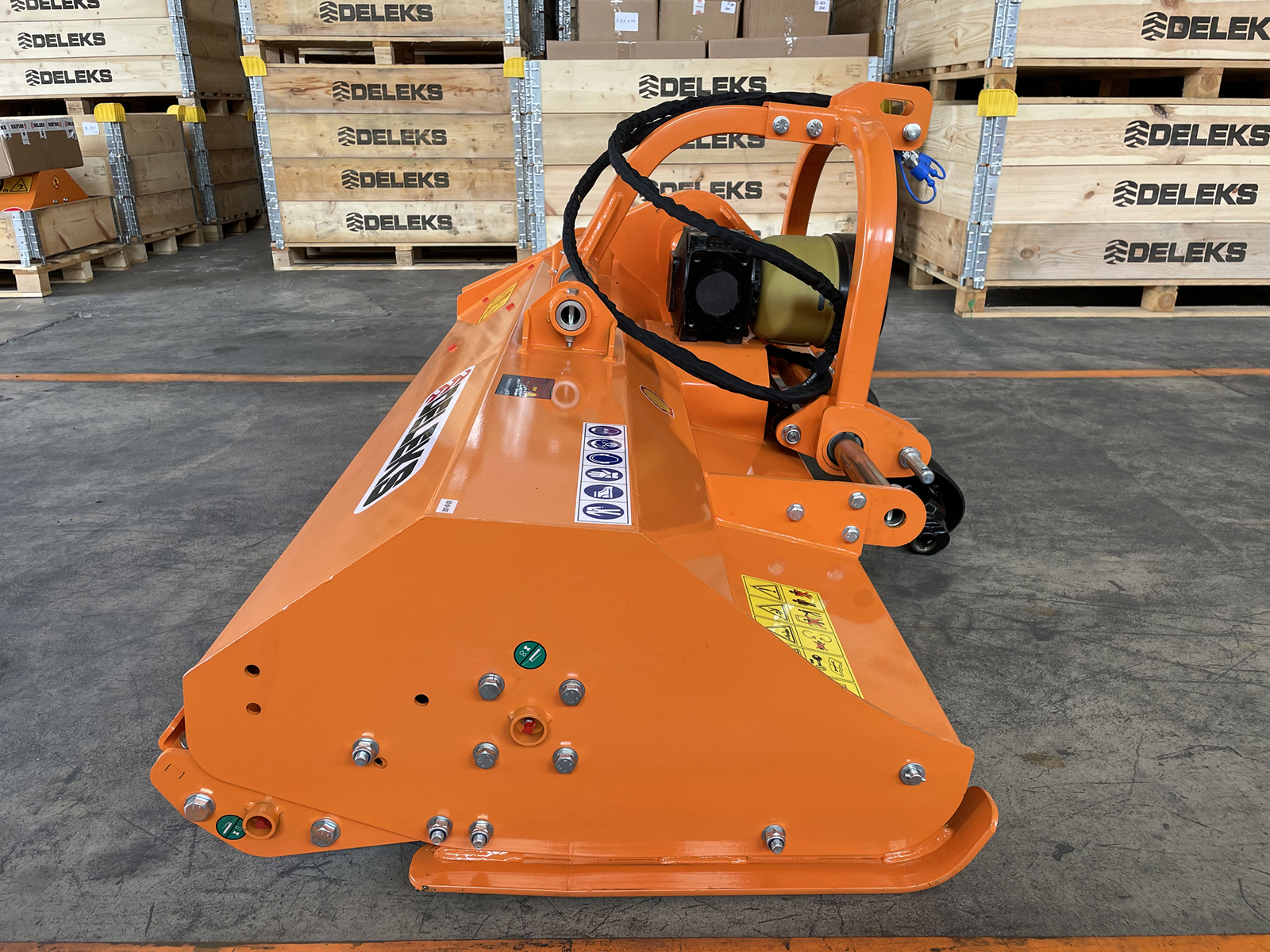

Мульчер для трактора с рабочей шириной 165 см и серийным гидравлическим боковым смещением: DELEKS® JAGUAR-170 — молотковый измельчитель лозы средней серии для тракторов от 40 до 70 л.с. с трёхточечной навеской категории 1 или 2, таких как New Holland, John Deere, Landini, Antonio Carraro, Kubota и Same. Усиленное гидравлическое смещение с ходом 28 см управляется с места водителя и выводит мульчер в сторону — под крону и вдоль рядов, канав и заборов. Электронно сбалансированный ротор несёт 26 молотков по 820 г и измельчает траву, листву, ежевику, обрезки лозы и оливы и ветки диаметром до 4-5 см; увеличенный задний каток и боковые полозья задают высоту среза от 5 до 55 мм. Редуктор DELEKS® для 540 об/мин с обгонной муфтой и гарантией 3 года, привод 3 ремнями, масса 350 кг. Имеет сертификат TÜV, поставляется в комплекте с карданным валом с сертификатом CE со срезным болтом, гарантия 2 года, доставка бесплатная.
Гидравлическое боковое смещение на 28 см, серийно
Усиленное гидравлическое боковое смещение входит в серийную комплектацию, ход 28 см: им управляют с места водителя гидрораспределителем трактора, в том числе во время работы. Оно нужно для работы со сдвигом: подвести мульчер к ряду и отвести от столбов и пней, мульчировать под кроной, вдоль заборов и канав и на краю поля, держа колёса трактора дальше от края. Оно поставляется смонтированным, с двумя шлангами и стандартными сельскохозяйственными быстроразъёмными соединениями ½ дюйма; на тракторе нужны два задних гидровыхода (один гидрораспределитель двойного действия).
Для каких тракторов
Рабочая ширина JAGUAR-170 — 165 см при общей ширине 180 см; он рассчитан на тракторы от 40 до 70 л.с. с ВОМ 540 об/мин и универсальной трёхточечной навеской категории 1 или 2 (пальцы ø 19-22 или 25-28 мм, расстояние между нижними тягами от 620 до 920 мм): New Holland, John Deere, Landini Mistral, Antonio Carraro Tigrone, Kubota, Same Solaris, Solis и аналогичные тракторы. Ориентир: мульчер должен быть на 15-20 см шире внешней колеи трактора, чтобы перекрывать следы колёс. С гидравлическим смещением его в любом случае можно вывести туда, куда нужно.
Ротор с 26 молотками по 820 г
Ротор диаметром 108 мм, из трубы со стенкой 8 мм, электронно сбалансирован и вращается со скоростью 2295 об/мин. 26 молотков по 820 г — толстые и тяжёлые: они измельчают траву, листву, ежевику, обрезки лозы и оливы и ветки диаметром до 4-5 см. В качестве опции есть комплект из 30 ножей (COLTELLI30T) — вместо молотков.
Рама, увеличенный каток и высота среза
Рама толщиной 5 мм, боковины и боковые полозья — 6 мм. Высота среза регулируется от 5 до 55 мм увеличенным задним катком диаметром 140 мм и боковыми полозьями: ниже на лугу, выше на каменистом или неровном грунте.
Редуктор с обгонной муфтой, 3 ремня и карданный вал
Редуктор DELEKS® для ВОМ 540 об/мин имеет встроенную обгонную муфту и гарантию 3 года: при отключении ВОМ ротор продолжает вращаться по инерции и останавливается сам, не увлекая за собой привод трактора. Мощность передаётся на ротор 3 клиновыми ремнями; натяжитель регулируемый, натяжение ремней настраивается снаружи. Карданный вал с сертификатом CE, категории 4, длиной 800 мм, со срезным болтом входит в комплект: при перегрузке болт срезается и защищает привод.
Междурядный диск, опция
Среди опций JAGUAR-170 есть гидравлический междурядный диск DISC-603 с сертификатом TÜV: он крепится на боковину мульчера и скашивает траву вокруг стволов, столбов и в ряду, куда мульчер не достаёт; коснувшись растения, диск отводится пружинным механизмом и затем возвращается в рабочее положение. У него три гидравлических шланга, включая дренажный, и он работает при расходе масла до 30 л/мин.
Размеры, масса и доставка
Рабочая ширина 1650 мм, общая ширина 1800 мм, длина 1000 мм, высота 830 мм, масса 350 кг. Поставляется в упаковке 185 × 100 × 70 см (392 кг брутто, 1,30 м³), доставка бесплатная. Соответствует Директиве ЕС по машинам (CE), имеет сертификат TÜV, гарантия 2 года.
Области применения
- Виноградники, плодовые сады и оливковые рощи: трава в междурядьях и под кроной, лоза и обрезки до 4-5 см
- Ряды, заборы и канавы: мульчер подводится и отводится с места водителя
- Заброшенные участки, края полей и разворотные полосы: высокая трава, ежевика и тростник
- Луга и большие зелёные территории: скашивание травы без сбора
- С междурядным диском (опция): трава вокруг стволов и в ряду
Опции и запчасти
Прямо на странице товара к заказу можно добавить: комплект из 10 молотков (MAZZE10T), 10 болтов с гайками для молотков (DB10T), комплект из 30 ножей (COLTELLI30T), комплект из 3 запасных ремней (CINGHIE3INT), универсальный переходник для ВОМ (RID1), гидравлический междурядный диск DISC-603 (артикул DISC603) и пару запасных ножей для диска (COLTELLIDISC60). Остальные запчасти подбираются по деталировочным схемам вместе с технической службой.
FAQ
Сколько л.с. нужно для JAGUAR-170?
От 40 до 70 л.с., ВОМ 540 об/мин и трёхточечная навеска категории 1 или 2. Важна и грузоподъёмность навески: она должна поднимать 350 кг мульчера.
Как работает гидравлическое боковое смещение?
Гидроцилиндр сдвигает мульчер в сторону до 28 см; им управляют с места водителя гидрораспределителем двойного действия трактора, в том числе на ходу. Шланги и быстроразъёмные соединения ½ дюйма входят в серийную комплектацию. Оно серийно стоит на всех JAGUAR.
Какие ветки он измельчает?
Обрезки лозы и оливы и другие обрезки диаметром до 4-5 см, а также траву, листву и ежевику. Для веток до 8 см есть тяжёлая серия.
Молотки или ножи?
В серийной комплектации — 26 молотков по 820 г, они подходят для травы, ежевики и лозы. В качестве опции есть комплект из 30 ножей (COLTELLI30T).
Можно ли установить междурядный диск?
Да: гидравлический междурядный диск DISC-603 есть среди опций. На тракторе для него нужны два гидровыхода и подключение третьего, дренажного шланга — помимо гидровыходов, занятых боковым смещением.
Как регулируется высота среза?
От 5 до 55 мм, увеличенным задним катком и боковыми полозьями.
Входит ли карданный вал в комплект?
Да: карданный вал с сертификатом CE, категории 4, длиной 800 мм, со срезным болтом.
Чем он отличается от LINCIONE-SPH?
LINCIONE-SPH сделан в Италии (Made in Italy): рама из стали SSAB, ротор 115 мм, 4 ремня, смещение на 31 см. JAGUAR имеет сертификат TÜV, увеличенный каток 140 мм, высоту среза от 5 мм и междурядный диск среди опций.
Запчасти и сервис DELEKS®
Оригинальные запчасти отгружаются со складов DELEKS® в Европе: молотки, держатели, ремни, подшипники, задний каток, полозья и детали привода доступны как для планового обслуживания, так и для ремонта. Сервисная служба DELEKS® работает с каждым клиентом напрямую: технические консультации, гарантийные вопросы, подбор оригинальных запчастей по деталировочным схемам и помощь в выборе подходящего мульчера и оборудования для трактора. В комплект входят декларация соответствия CE, счёт и руководство по эксплуатации и обслуживанию. Гарантия 2 года и бесплатная доставка.
ХАРАКТЕРИСТИКИ
| Особенность | Unitàметрики |
|---|---|
| Рабочая ширина | 1650.0 мм |
| Габаритная ширина | 1800.0 мм |
| Мин. / Макс. высота резки | 5.0 - 55.0 mm |
| Вес | 350.0 кг |
| Габаритная высота | 830.0 мм |
| Для тракторов мощностью | 40 - 70 л.с. |
| Трехточечная навеска | I-II кат (ø 19.0-22.0мм / 25.0-28.0мм) |
| Высота капота | 370.0 мм |
| Дистанция между двумя нижними точками присоединения | 620.0 - 920.0 мм |
| Количество молотков | 26 |
| Максимальный диаметр резки | 40.0 - 50.0 мм |
| Габаритная длина | 1000.0 мм |
| Дистанция между креплением ВОМ и землёй | 400.0 мм |
| Толщина капота | 5.0 мм |
| Боковая толщина | 6.0 мм |
| Толщина боковых салазок | 6.0 мм |
| Трансмиссия: тип | Клиновой ремень |
| Трансмиссия: коробка передач | DELEKS 540 об/мин - 3 года гарантии |
| Трансмиссия: ВОМ | 540 об/мин |
| Трансмиссия: поворот коробки передач | правая сторона |
| Трансмиссия: муфта свободного хода | √ |
| Трансмиссия: об/мин скорость ротора | 2295 rpm |
| Трансмиссия: тип масла в коробке передач | Да / Shell Spirax S2 A 80W-90 |
| Трансмиссия: верхний шкив | 170.0 мм |
| Трансмиссия: нижний шкив | 120.0 мм |
| Трансмиссия: количество клиновых ремней | 3 |
| Трансмиссия: размер клиновых ремней | 17x1092 |
| Ротор: диаметр | 108.0 мм |
| Ротор: тип и размер подшипников | UC207 |
| Ротор: балансировка | Электронная |
| Ротор: толщина материала | 8.0 мм |
| Молотки: вес | 820.0 г |
| Молотки: отверстие | 15.0 мм |
| Молотки: ширина основания | 82.0 мм |
| Молотки: ширина верхней части | 45.0 мм |
| Молотки: диагональ | 95.0 мм |
| Задний ролик: диаметр | 140.0 мм |
| Задний ролик: толщина материала | 4.0 мм |
| Задний ролик: тип и размер подшипников | UC205 |
| Карданный вал | CE 4x800 мм + срезной болт |
| Длина капота | 750.0 мм |
| Смещение | 280.0 мм гидравлическое |
| Вес брутто при отгрузке | 392 kg |
| Объём упаковки | 1.30 m3 |
| Упаковачный размер | 1850.0*1000.0*700.0 мм |
