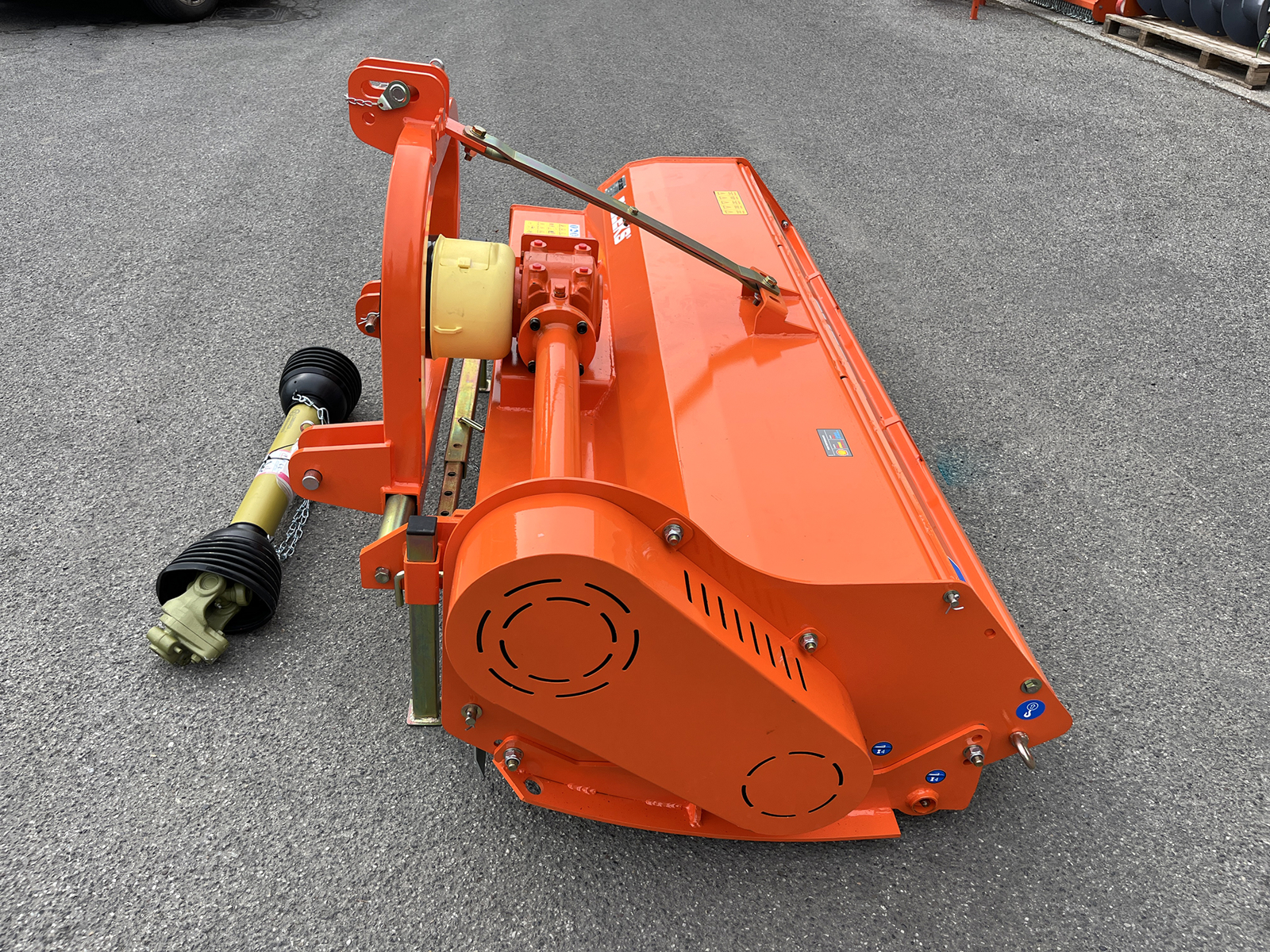

Broyeur pour tracteur 200 cm TIGRE-200, broyeur de sarments à marteaux déportable série moyenne-lourde pour tracteurs de 60 à 90 ch
DETAILS

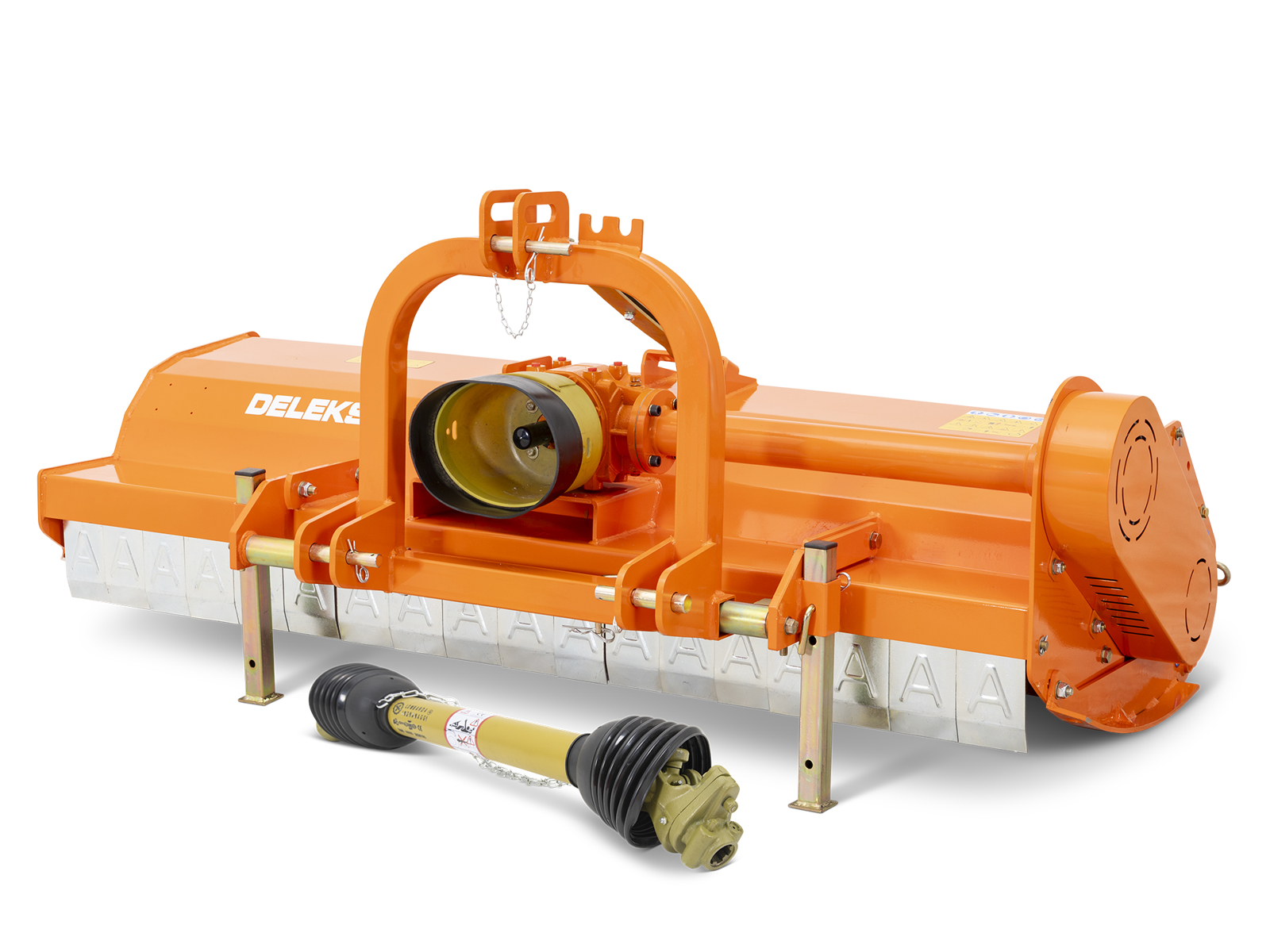

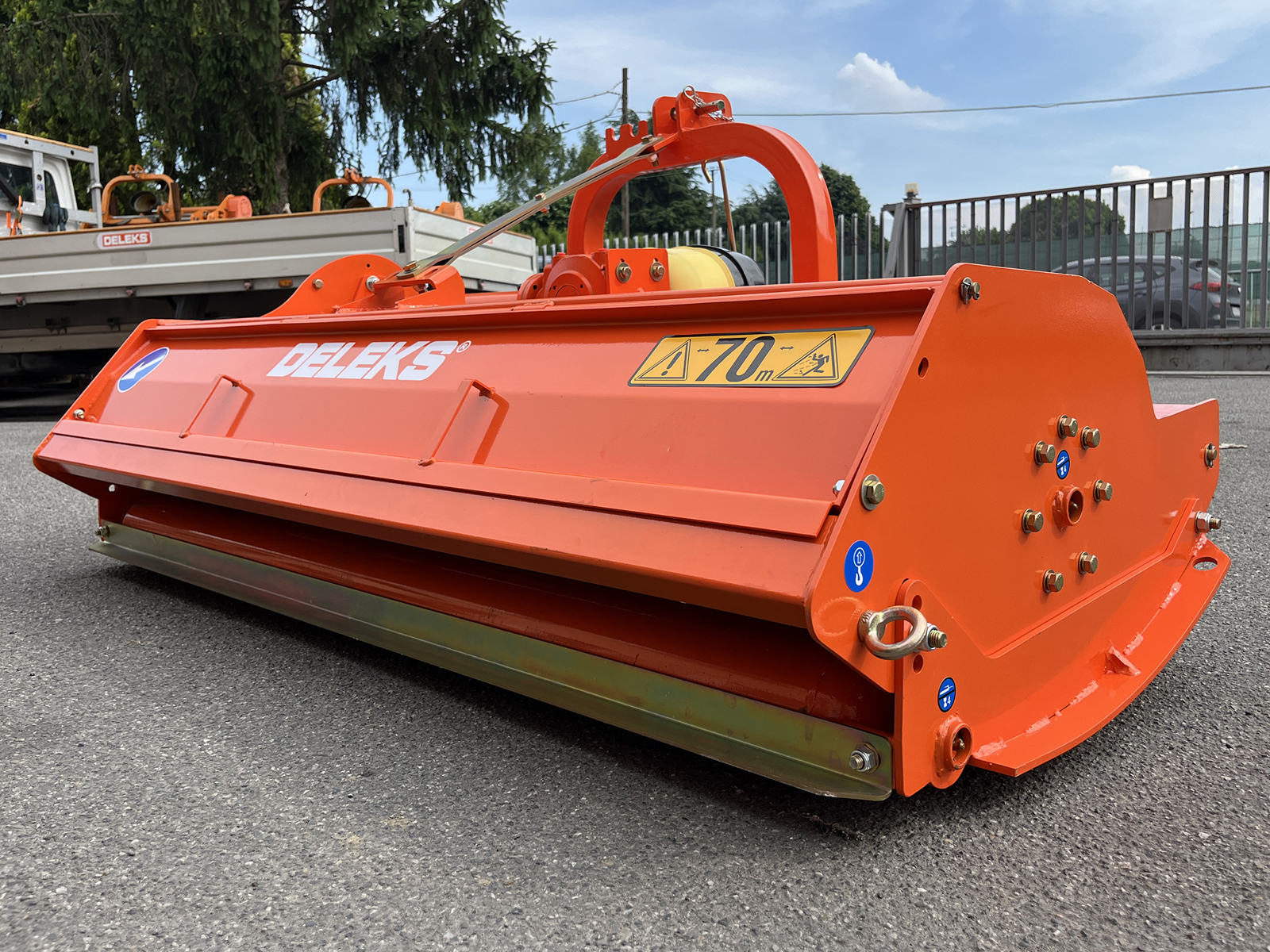

Broyeur pour tracteur avec 200 cm de coupe, série moyenne-lourde DELEKS® TIGRE-200 : le broyeur de sarments à marteaux déportable pour les tracteurs à roues ou à chenilles de 60 à 90 ch, comme New Holland, John Deere, Landini, Deutz-Fahr, Lamborghini et Kubota. Le rotor de 160 mm de diamètre, équilibré électroniquement, porte 32 marteaux de 820 g et pulvérise l'herbe, les ronces, les sarments de vigne et d'olivier et les résidus de taille jusqu'à 4-5 cm de diamètre. Le déport latéral de 27 cm est manuel, hydraulique en option ; le capot arrière s'ouvre pour l'entretien et le rouleau arrière surdimensionné a un racleur de boue. Boîtier CMR Group 540 tr/min à roue libre garanti 3 ans, transmission à 4 courroies, 428 kg. Certifié CAC, il est livré avec son cardan homologué CE à boulon de cisaillement, une garantie de 2 ans et la livraison gratuite.

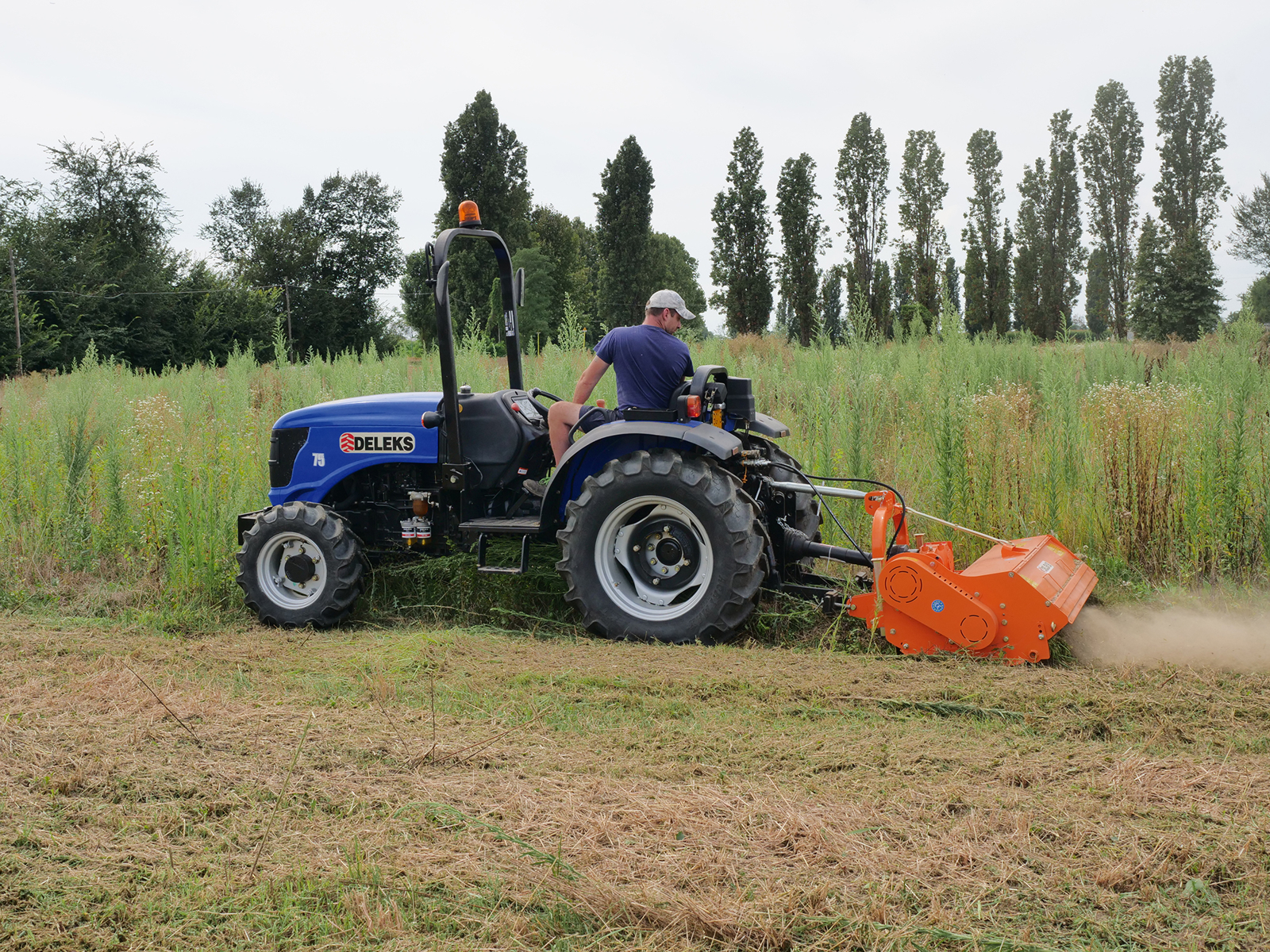

Pour quels tracteurs
Le TIGRE-200 coupe 200 cm pour un encombrement de 217 cm et il est conçu spécialement pour les tracteurs à roues ou à chenilles de 60 à 90 ch, avec prise de force à 540 tr/min et attelage 3 points universel de catégorie 1 ou 2 (axes ø 19-22 ou 25-28 mm, écartement des bras inférieurs de 550 à 660 mm) : New Holland T4F et TK4000, John Deere séries 4 et 5, Landini Rex et Trekker, Deutz-Fahr, Massey Ferguson 3600, Lamborghini RF, Kubota série L, Solis et tracteurs équivalents. Il travaille en plaine comme en pente. Le boîtier est à 890 mm du côté gauche et à 1 105 mm du côté droit. En règle générale, le broyeur doit dépasser de 15 à 20 cm la voie extérieure du tracteur, pour couvrir les traces des roues.

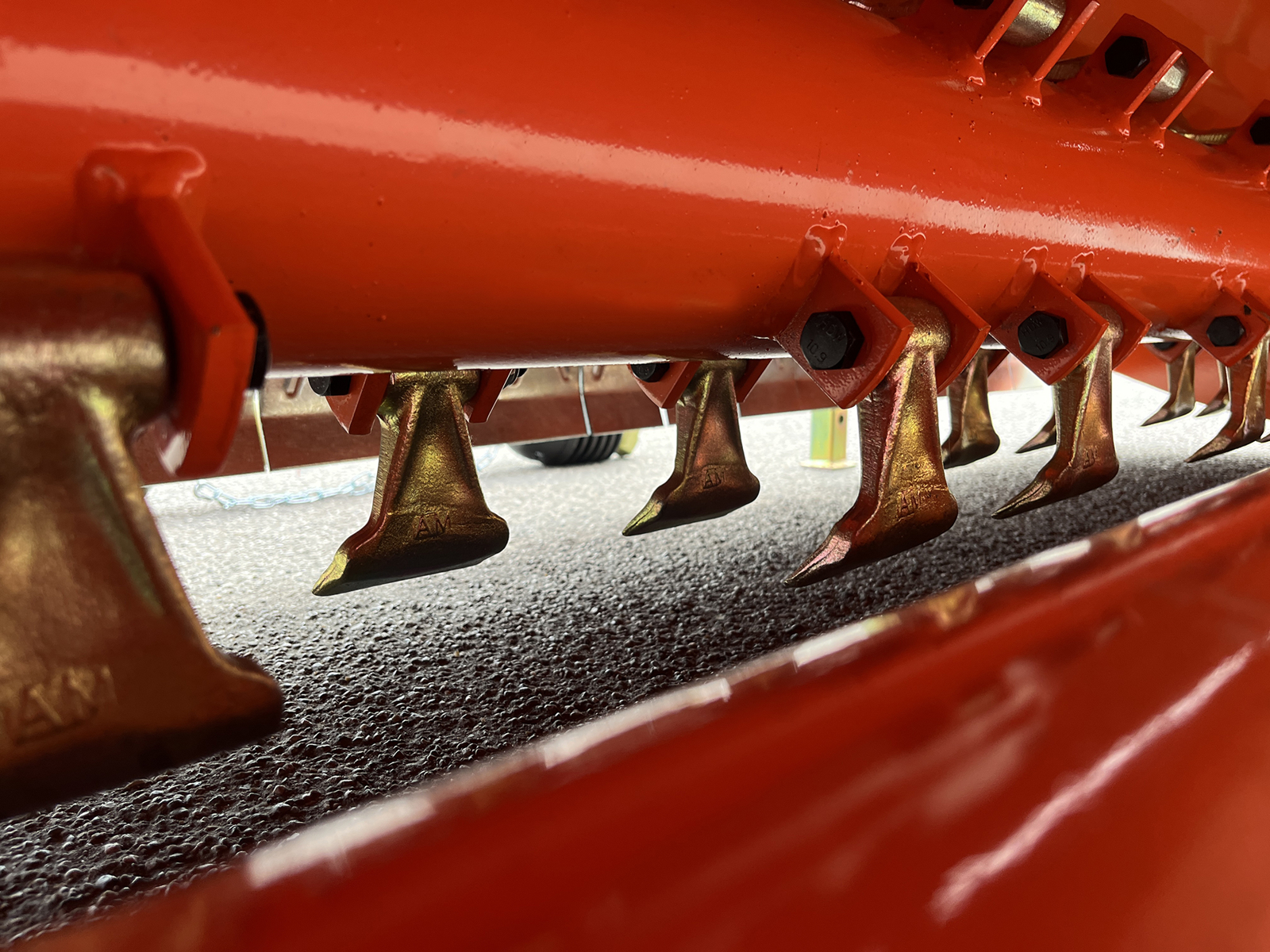

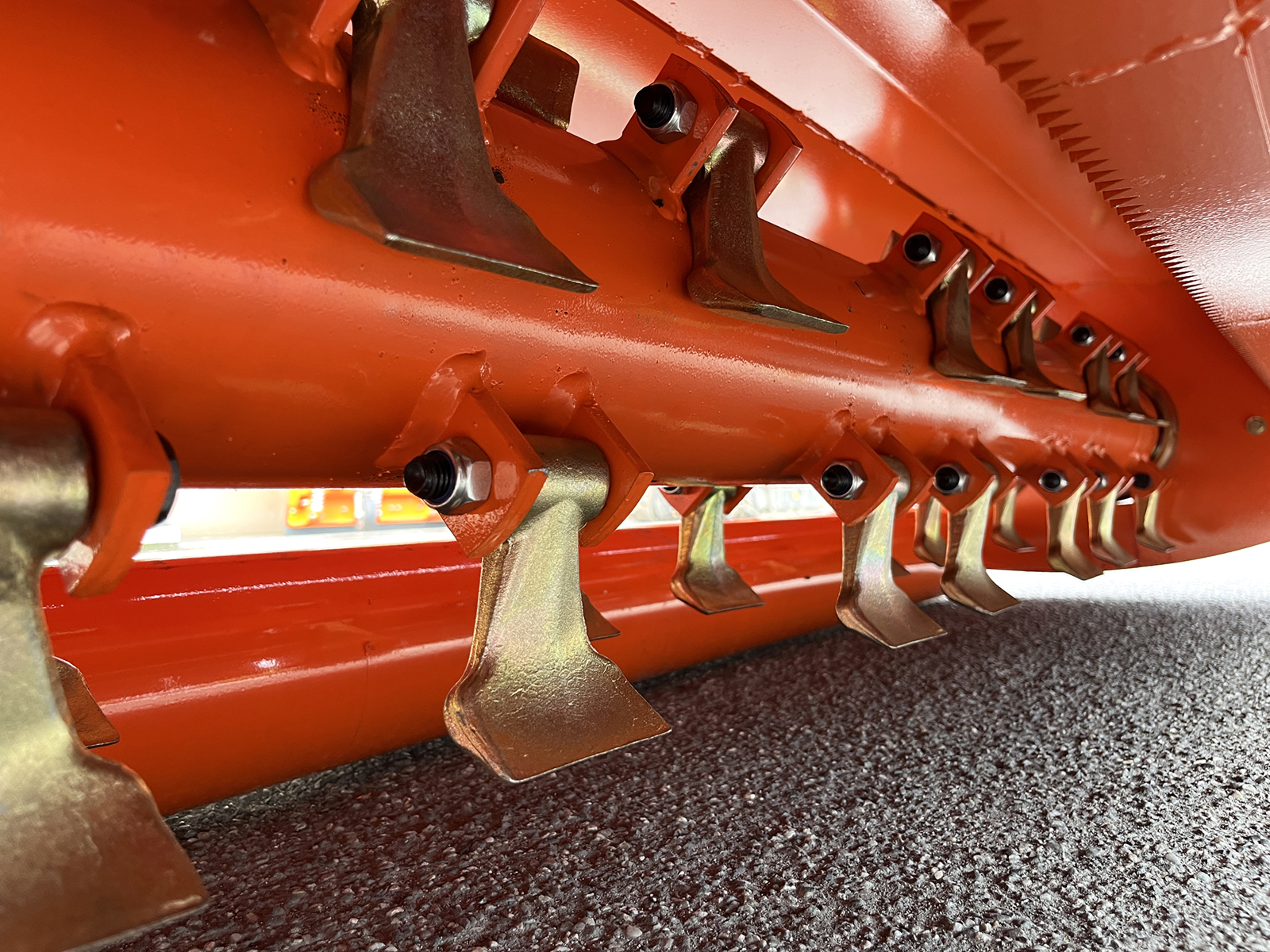

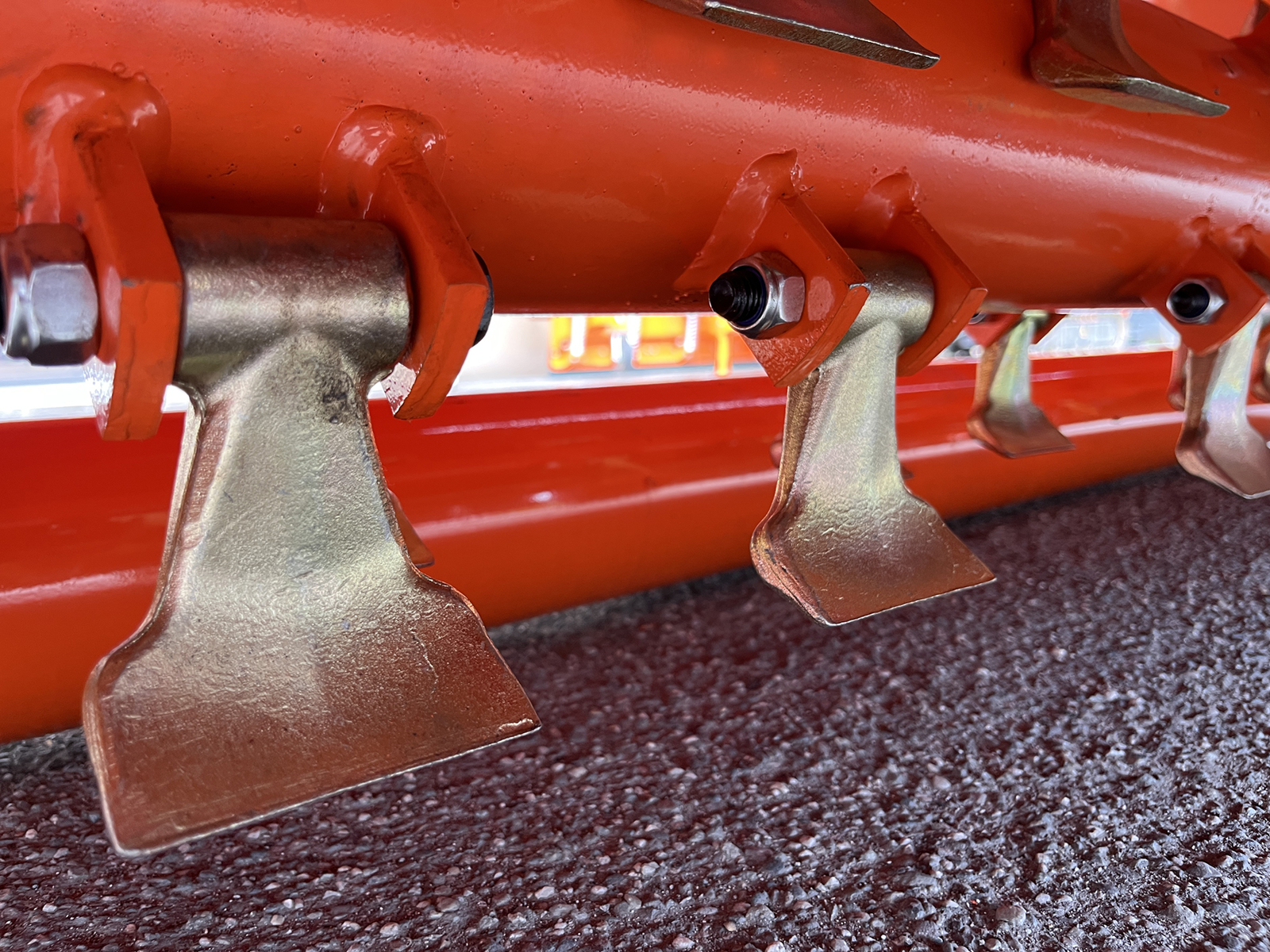

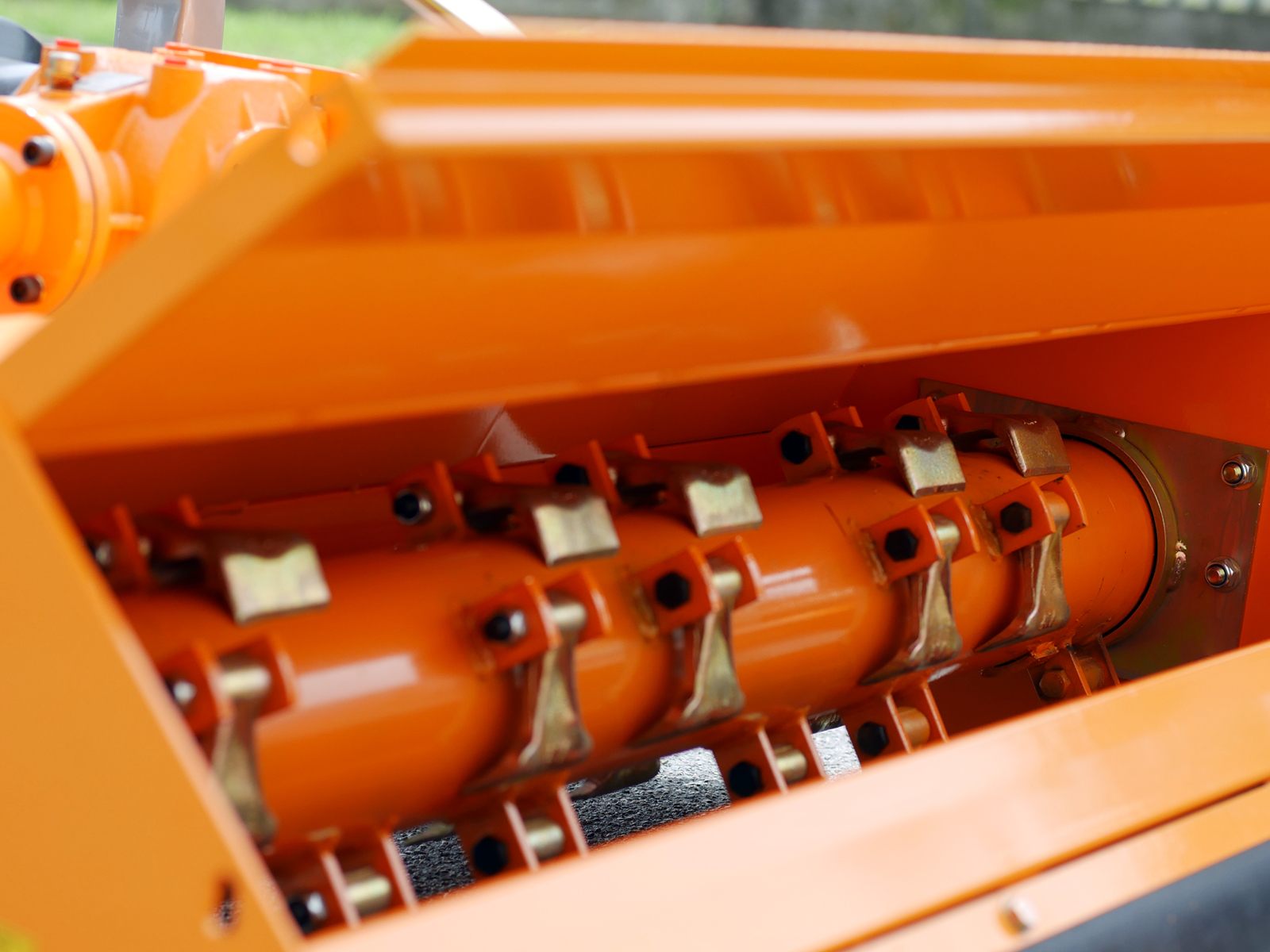

Rotor de 160 mm à 32 marteaux
Le rotor a un diamètre de 160 mm, avec un tube de 8 mm d'épaisseur et des supports latéraux renforcés ; il est équilibré électroniquement et tourne à 2 050 tr/min sur des roulements SKF. Les 32 marteaux de 820 g sont épais et lourds : ils pulvérisent l'herbe, les ronces, les sarments de vigne et d'olivier et les résidus de taille jusqu'à 4-5 cm de diamètre. Sur demande, le TIGRE-200 peut être équipé de couteaux, avec le kit COLTELLI30T.
Déport latéral de 27 cm : manuel, hydraulique en option
Le TIGRE-200 est déportable : le broyeur se décale latéralement jusqu'à 27 cm par rapport au tracteur, pour travailler en déport, sous la frondaison, au ras d'un rang ou le long d'un fossé. De série, le déport est manuel et se règle machine à l'arrêt ; avec l'option IDRTIGRE, il devient hydraulique et se commande depuis le poste de conduite avec le distributeur du tracteur, même pendant le travail.

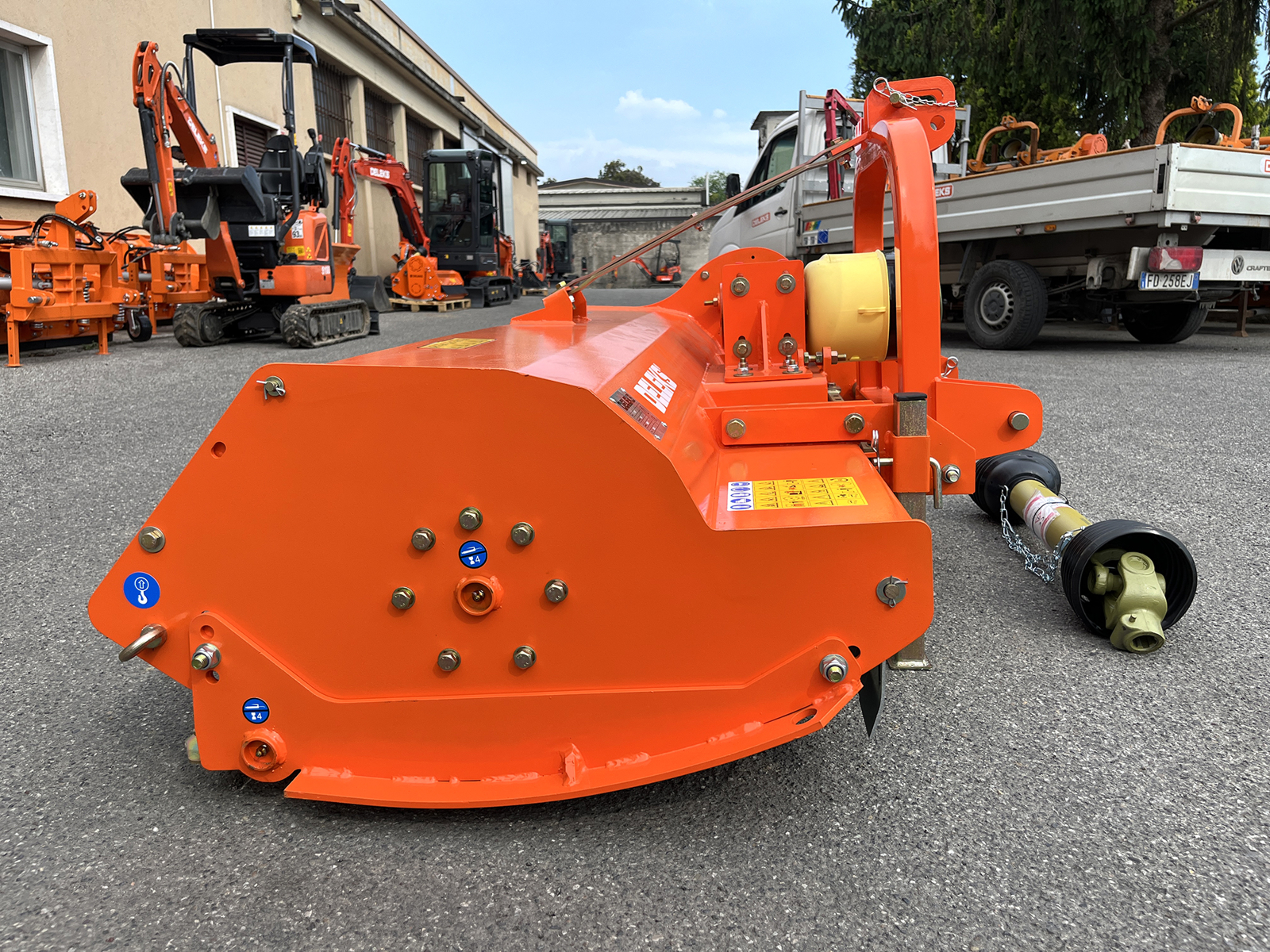

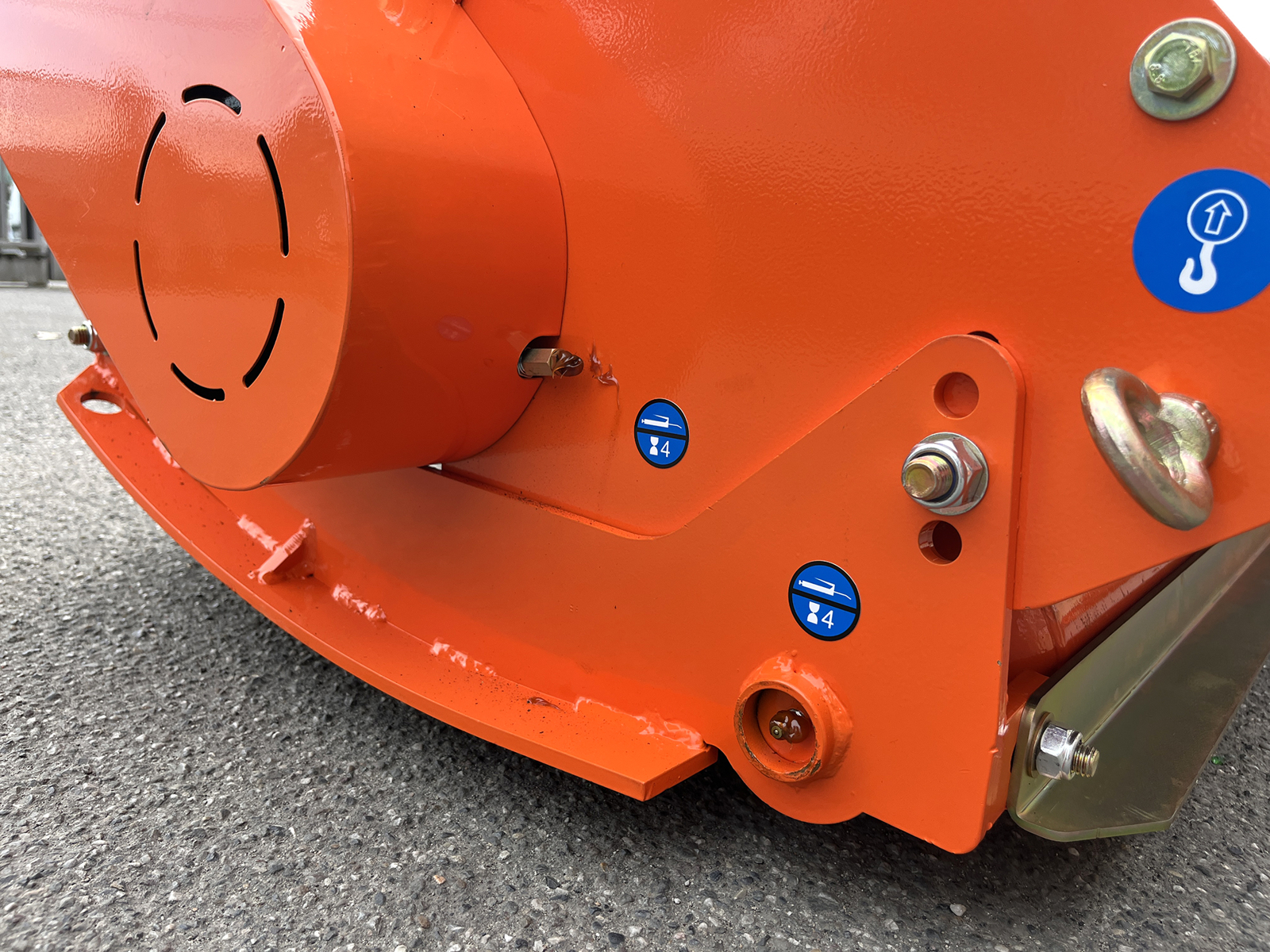

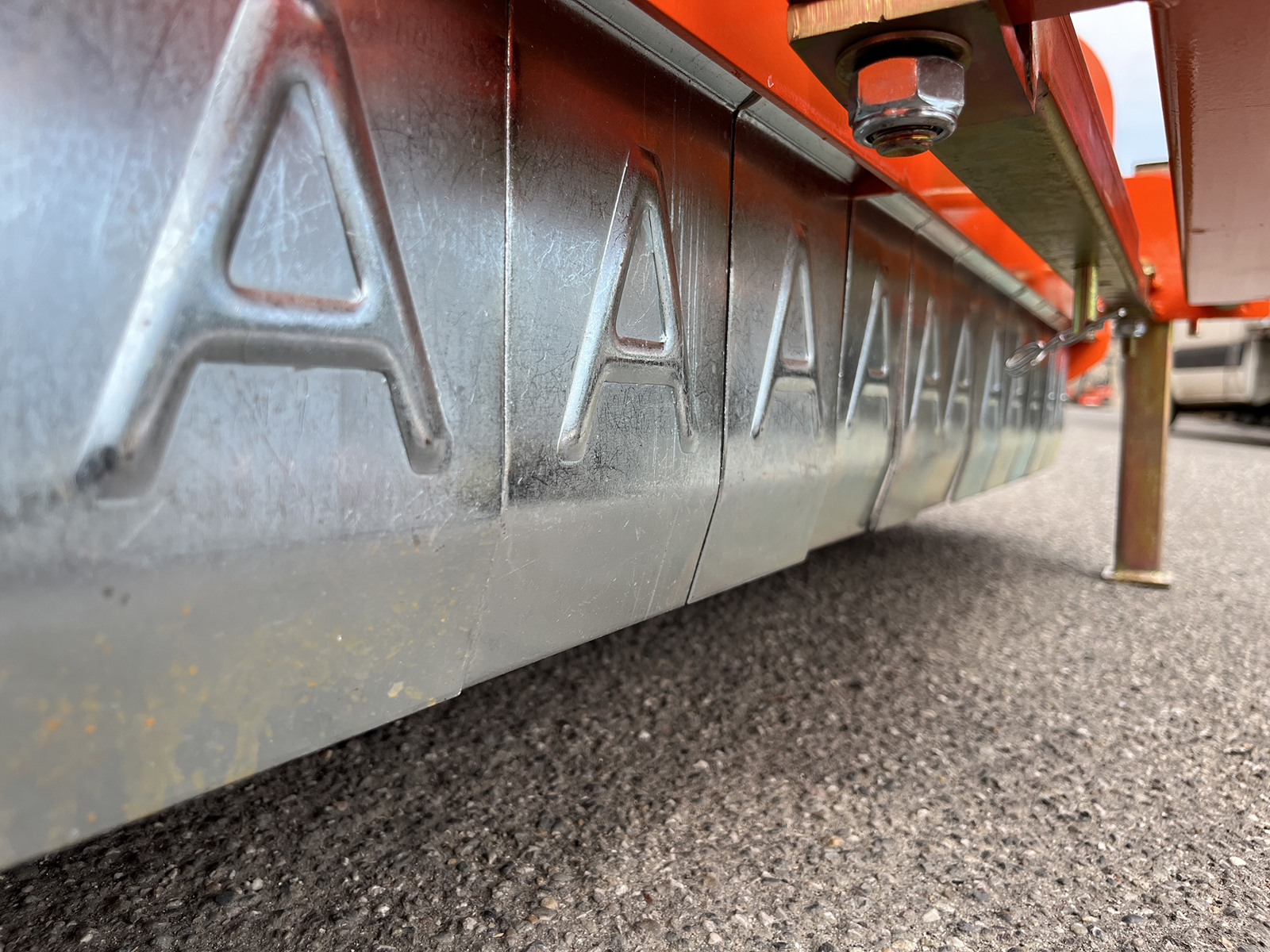

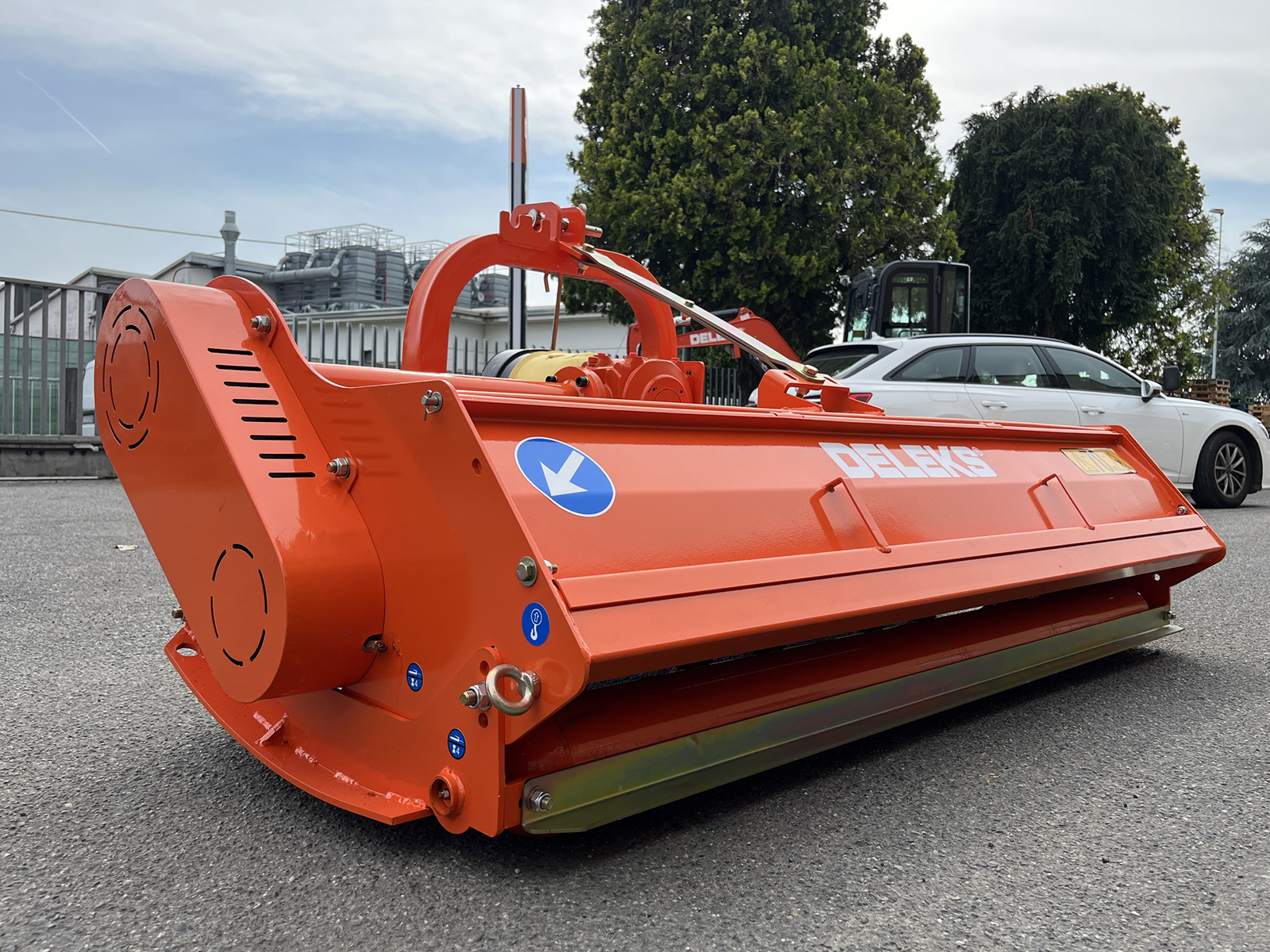

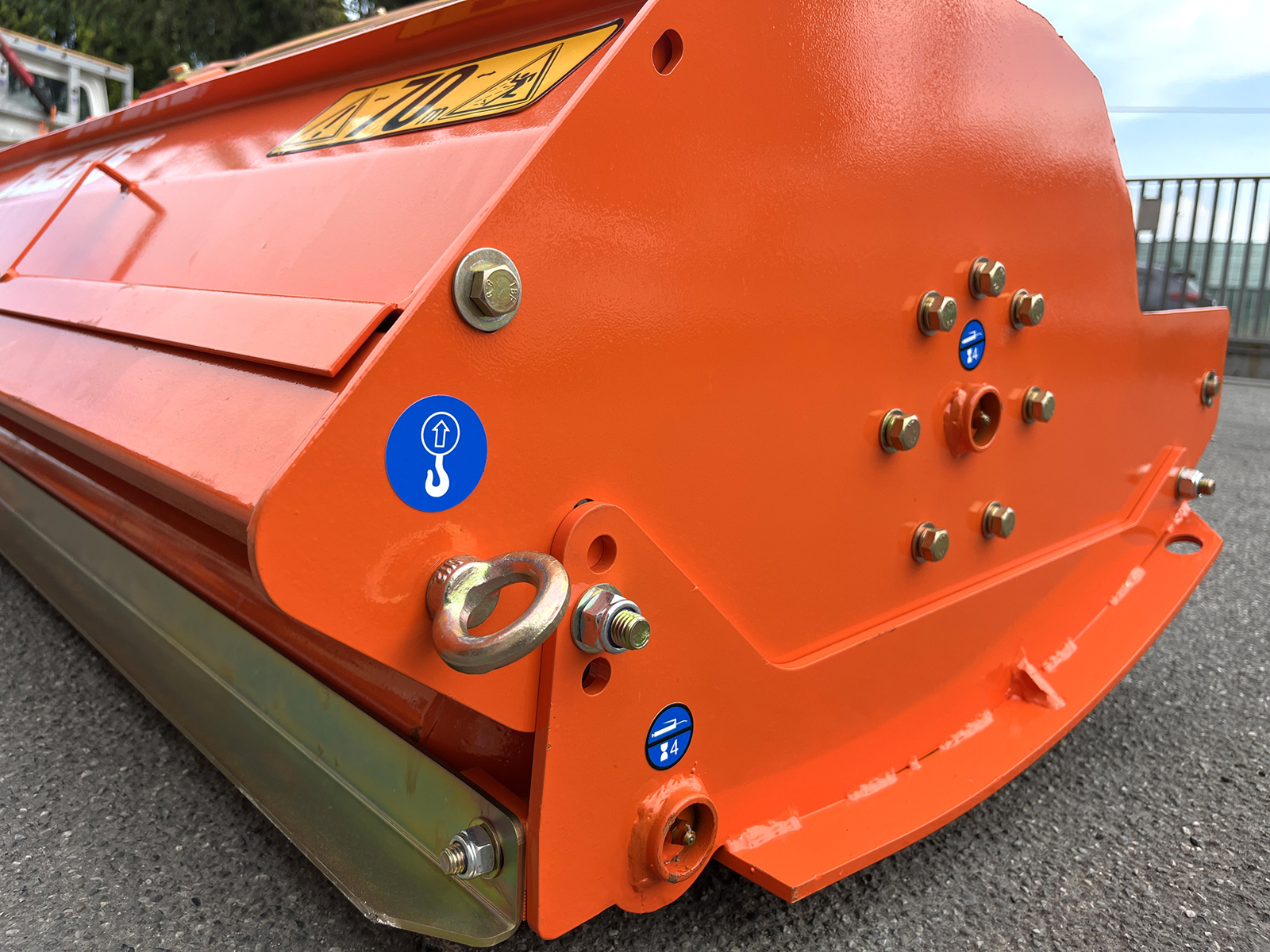

Capot ouvrant, rouleau à racleur et hauteur de coupe
Le capot arrière s'ouvre pour les opérations d'entretien. Le rouleau arrière surdimensionné, de 140 mm de diamètre, a un racleur de boue qui le garde propre ; avec les patins latéraux de 8 mm, il règle la hauteur de coupe de 5 à 65 mm.

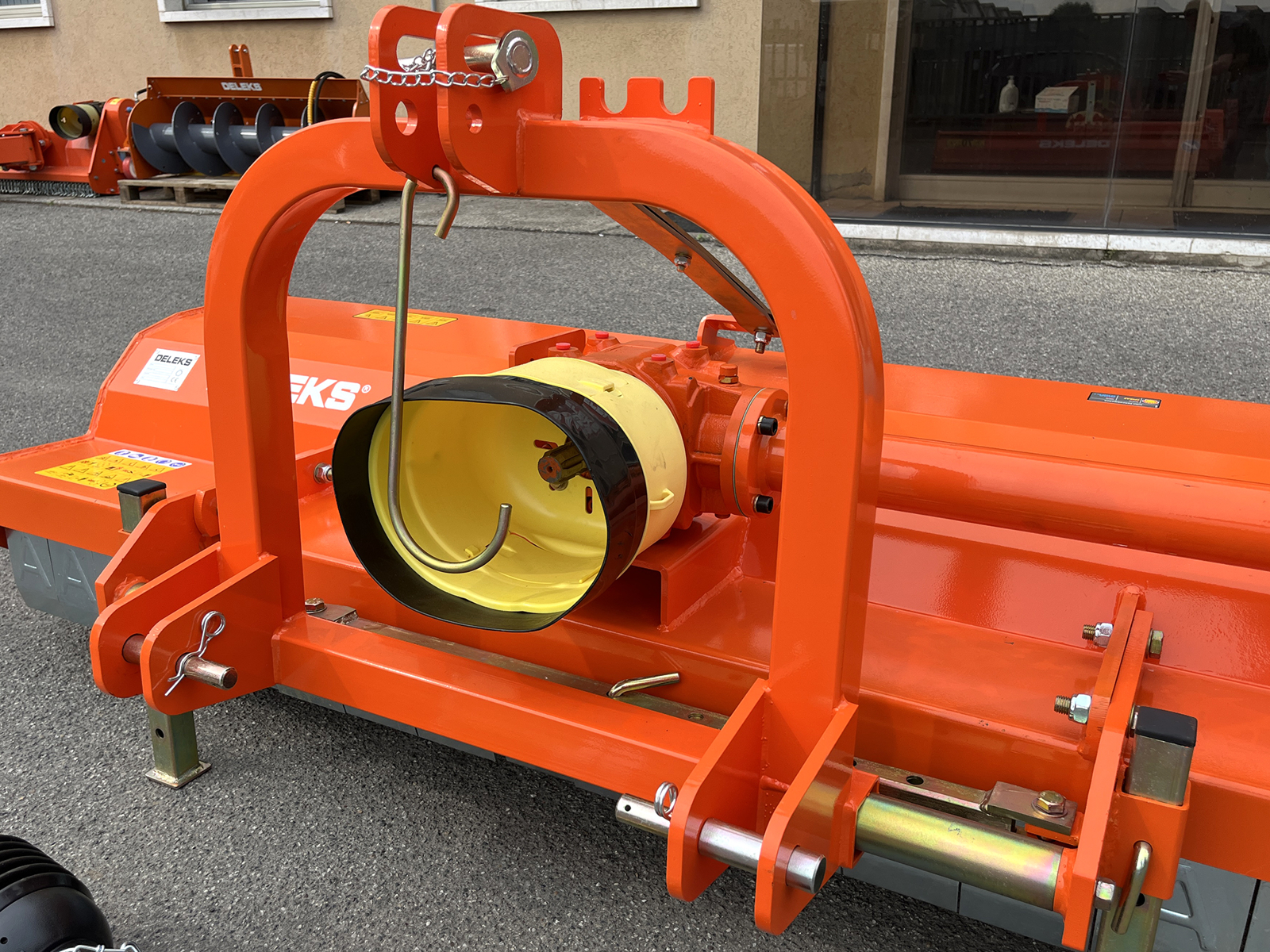

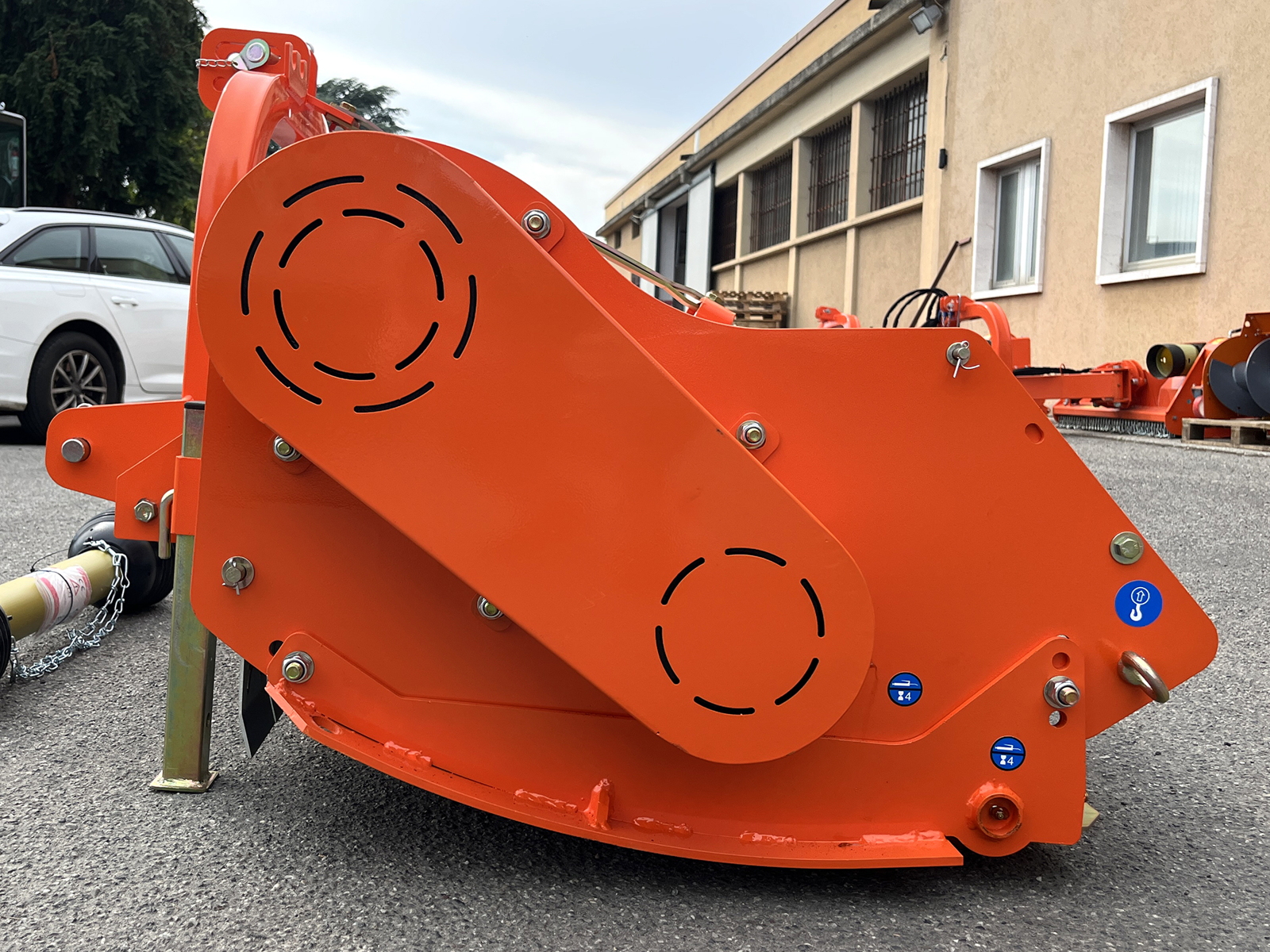

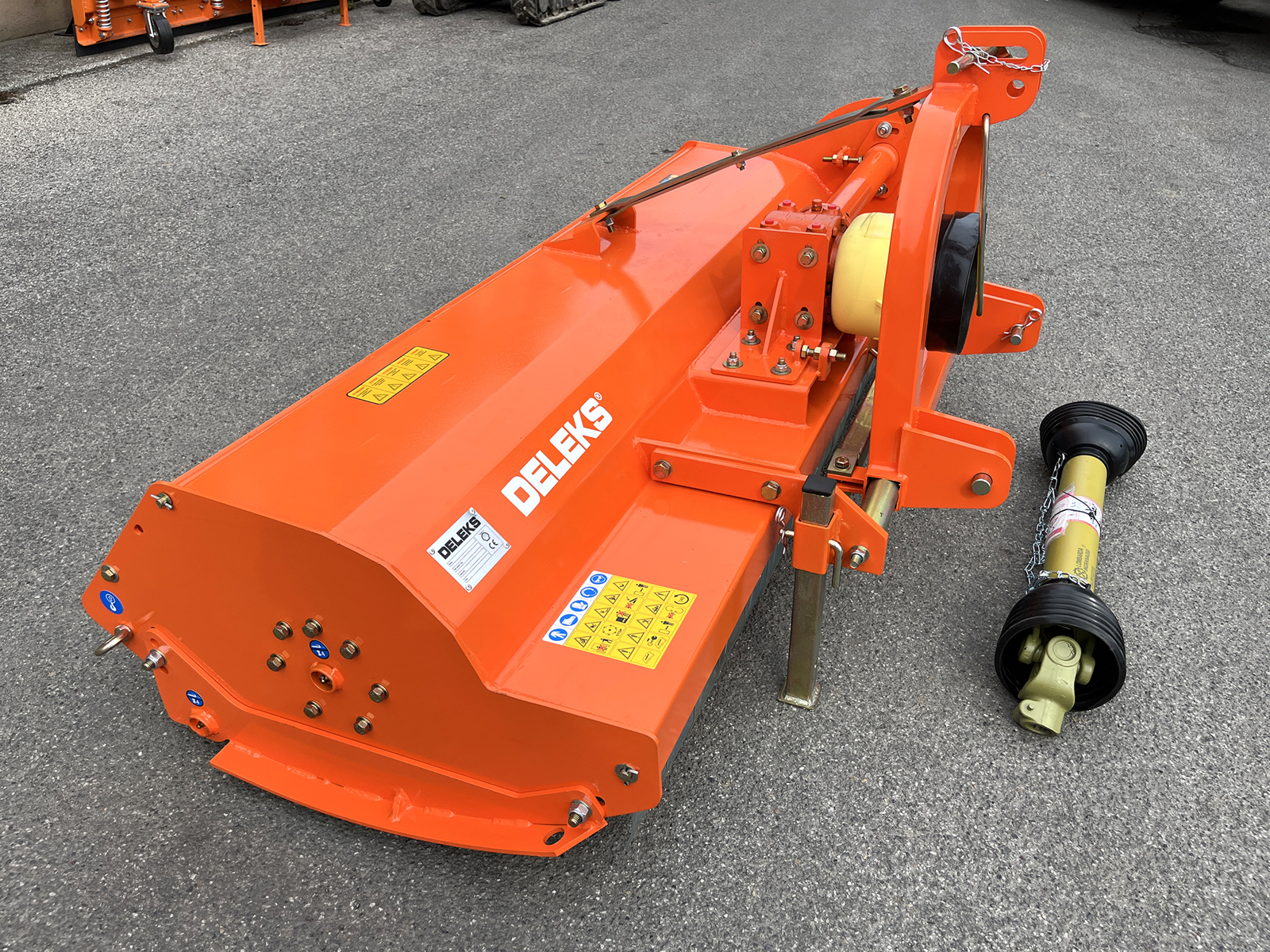

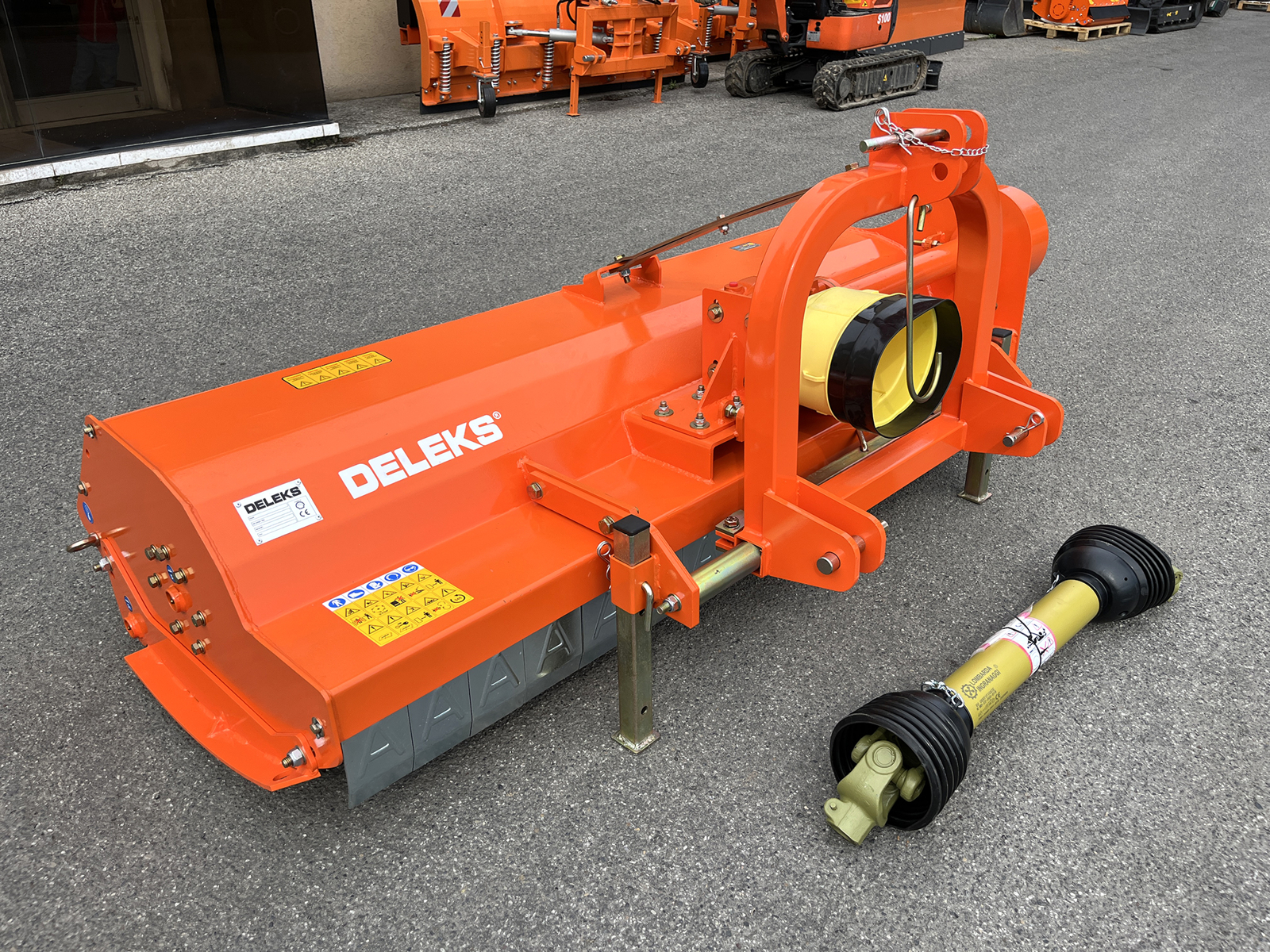

Boîtier à roue libre, 4 courroies et cardan
Le boîtier CMR Group pour prise de force à 540 tr/min intègre une roue libre et bénéficie de 3 ans de garantie : quand on débraye la prise de force, le rotor continue de tourner sur son élan et s'arrête de lui-même, sans entraîner la transmission du tracteur. Le mouvement arrive au rotor par 4 courroies trapézoïdales ; le tendeur est réglable et la tension des courroies se règle de l'extérieur. Le cardan homologué CE de catégorie 6, longueur 1 000 mm, à boulon de cisaillement, est fourni : le boulon se cisaille en cas de surcharge et protège la transmission.
Dimensions, poids et livraison
Largeur de travail 2 000 mm, largeur hors tout 2 170 mm, longueur 1 220 mm, hauteur 915 mm, poids 428 kg, flancs du châssis de 8 mm. Il est expédié dans un emballage de 220 × 100 × 75 cm (539 kg brut, 1,65 m³), avec livraison gratuite. Il est conforme à la directive Machines CE, certifié CAC (Conformity Assessment Center) et garanti 2 ans.

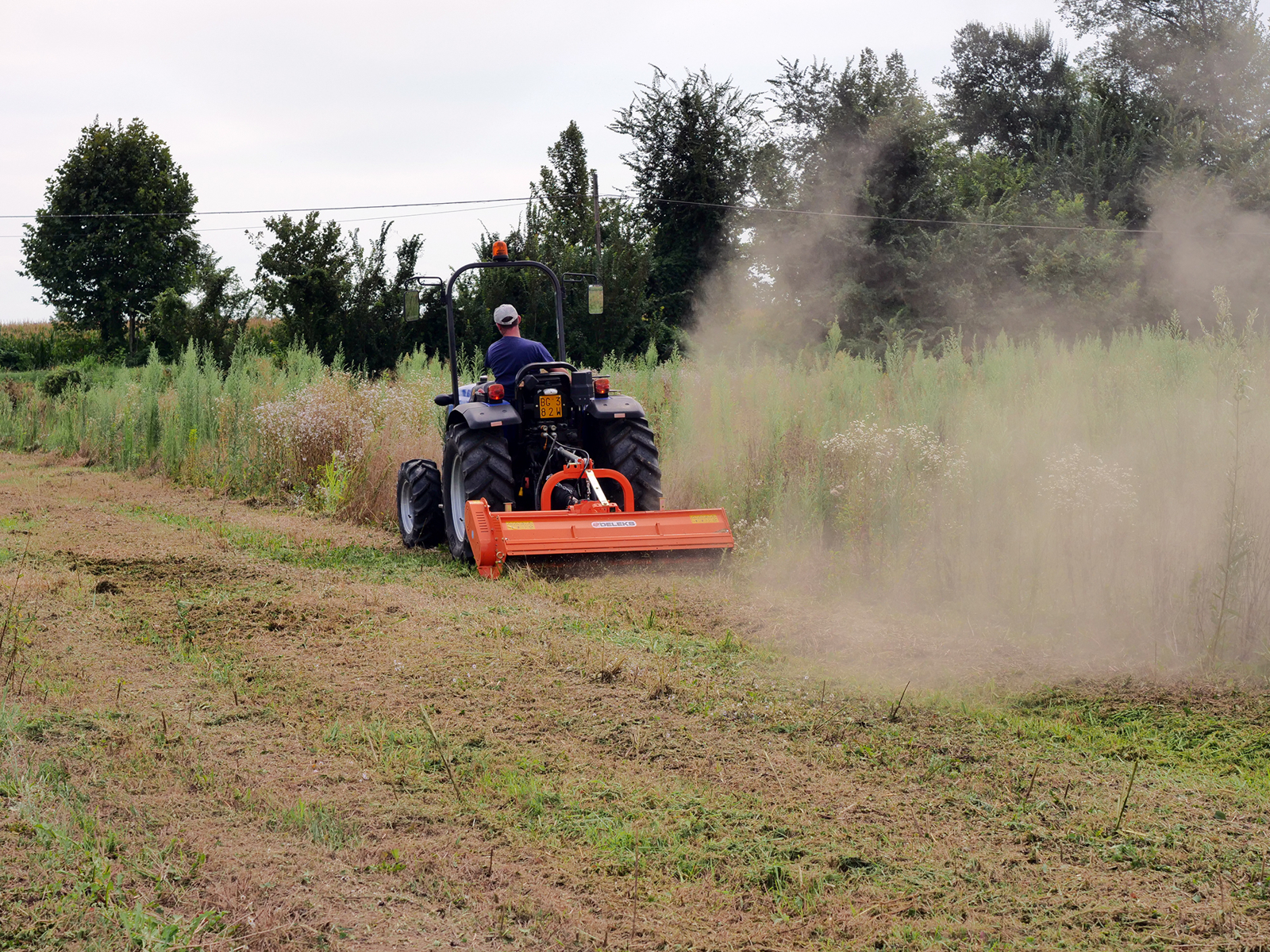

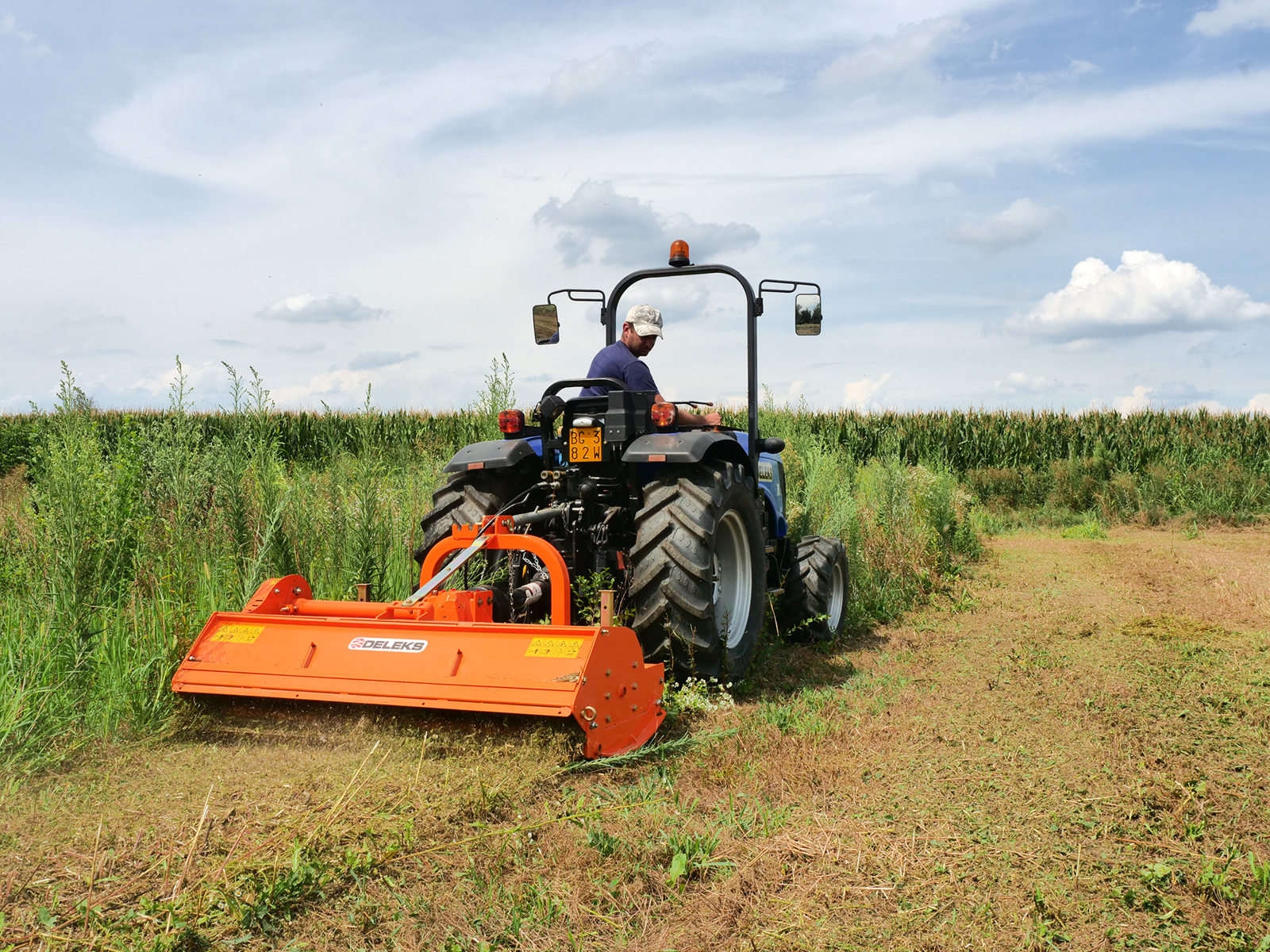

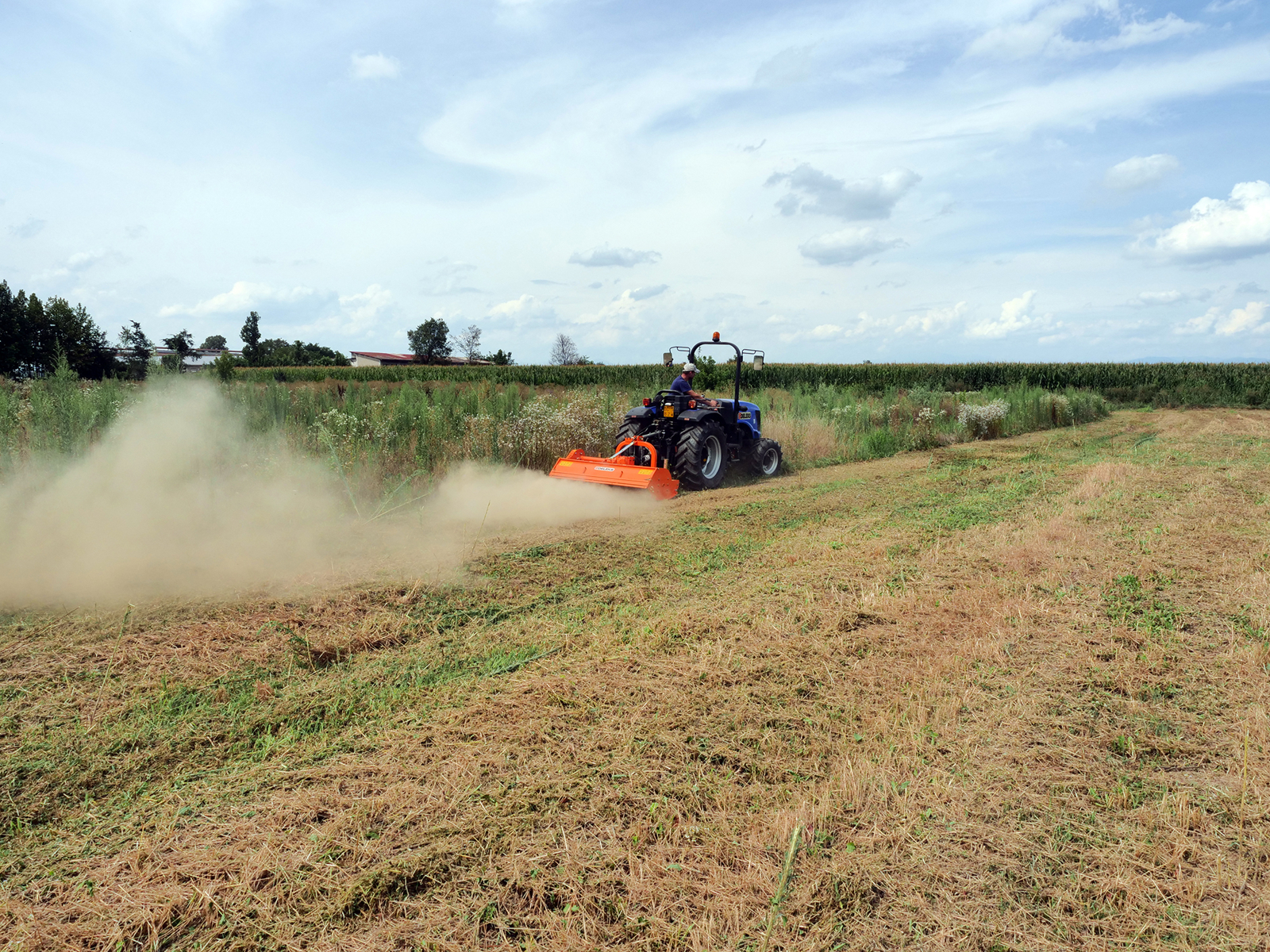

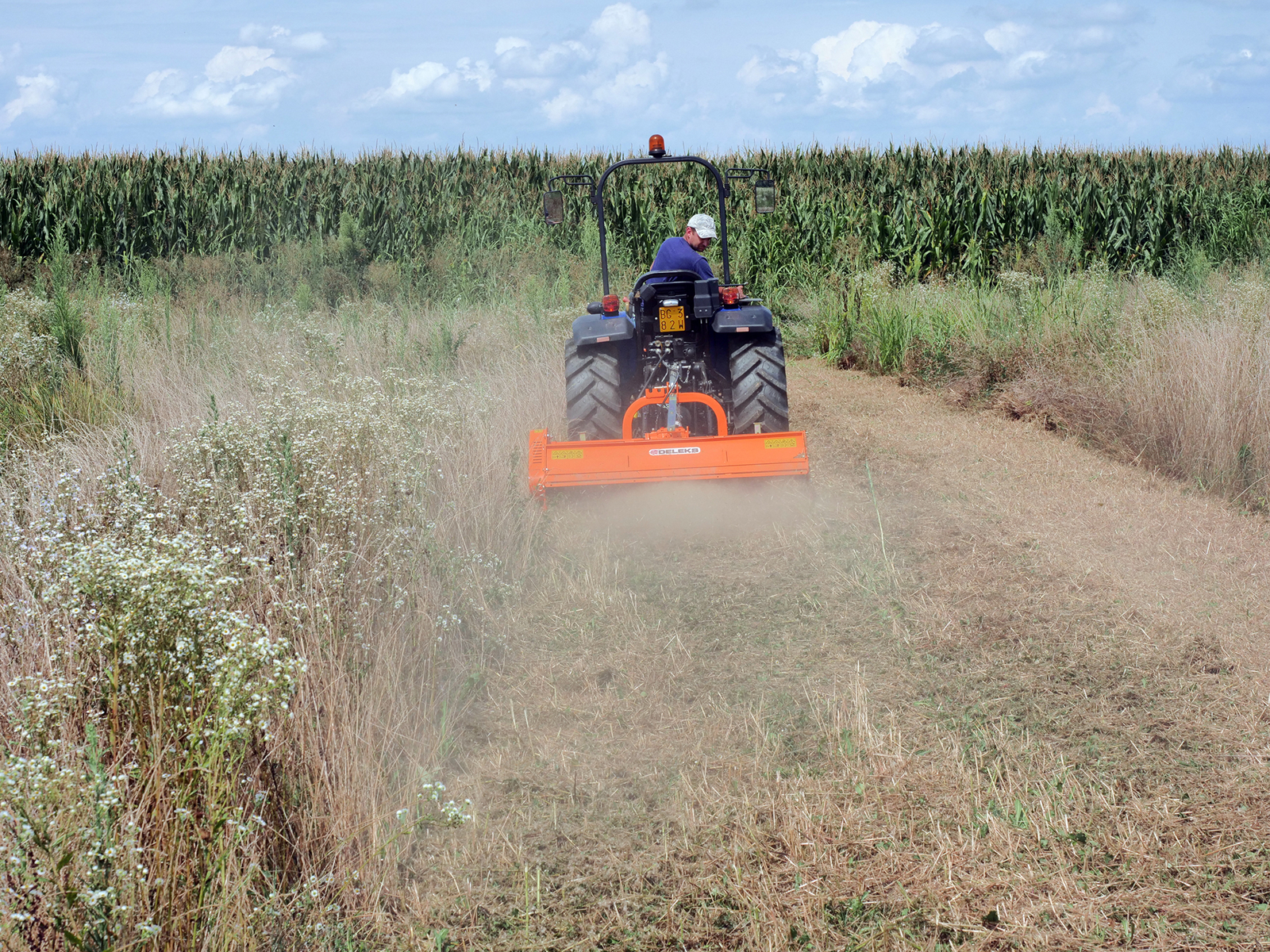

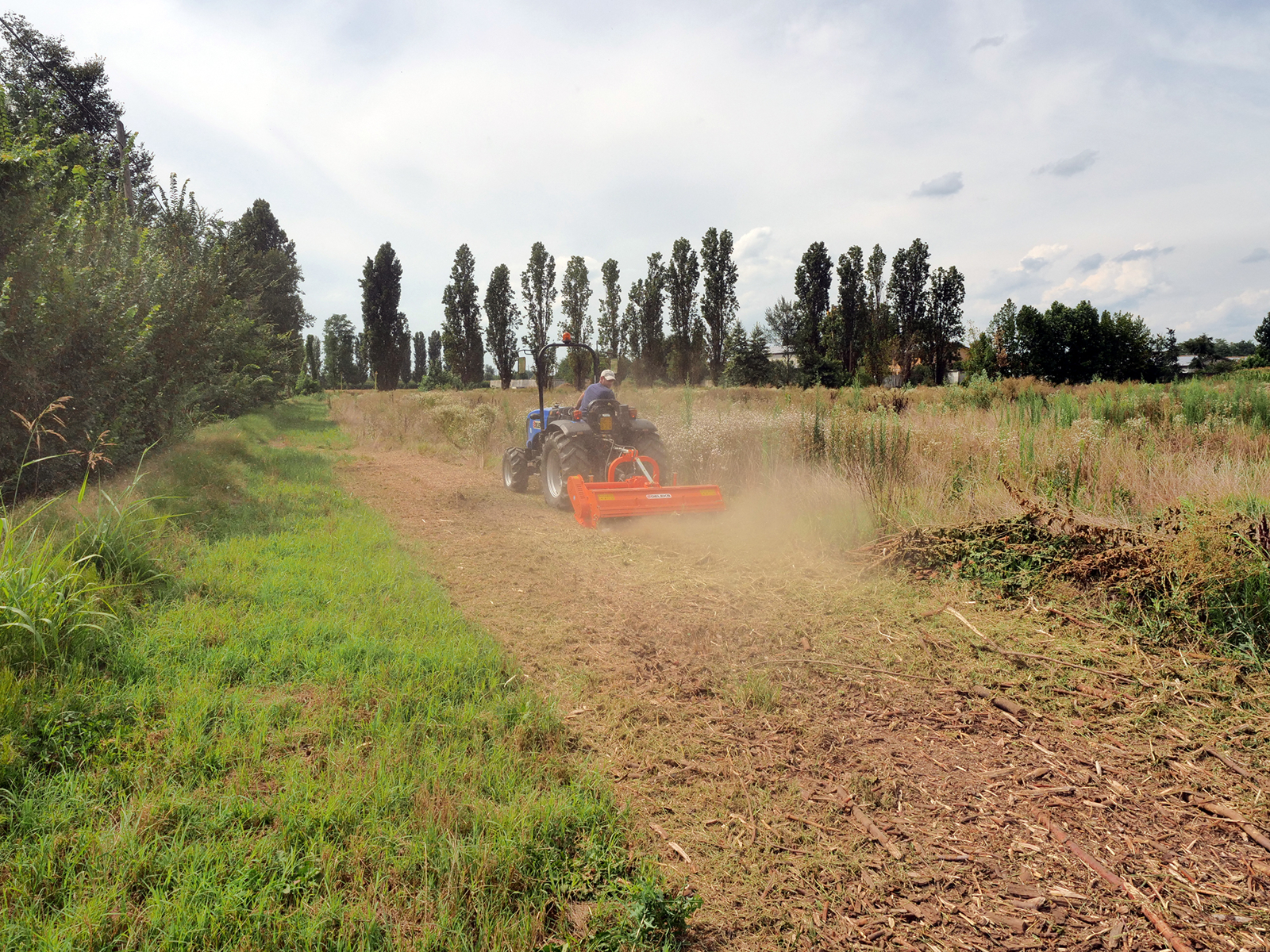

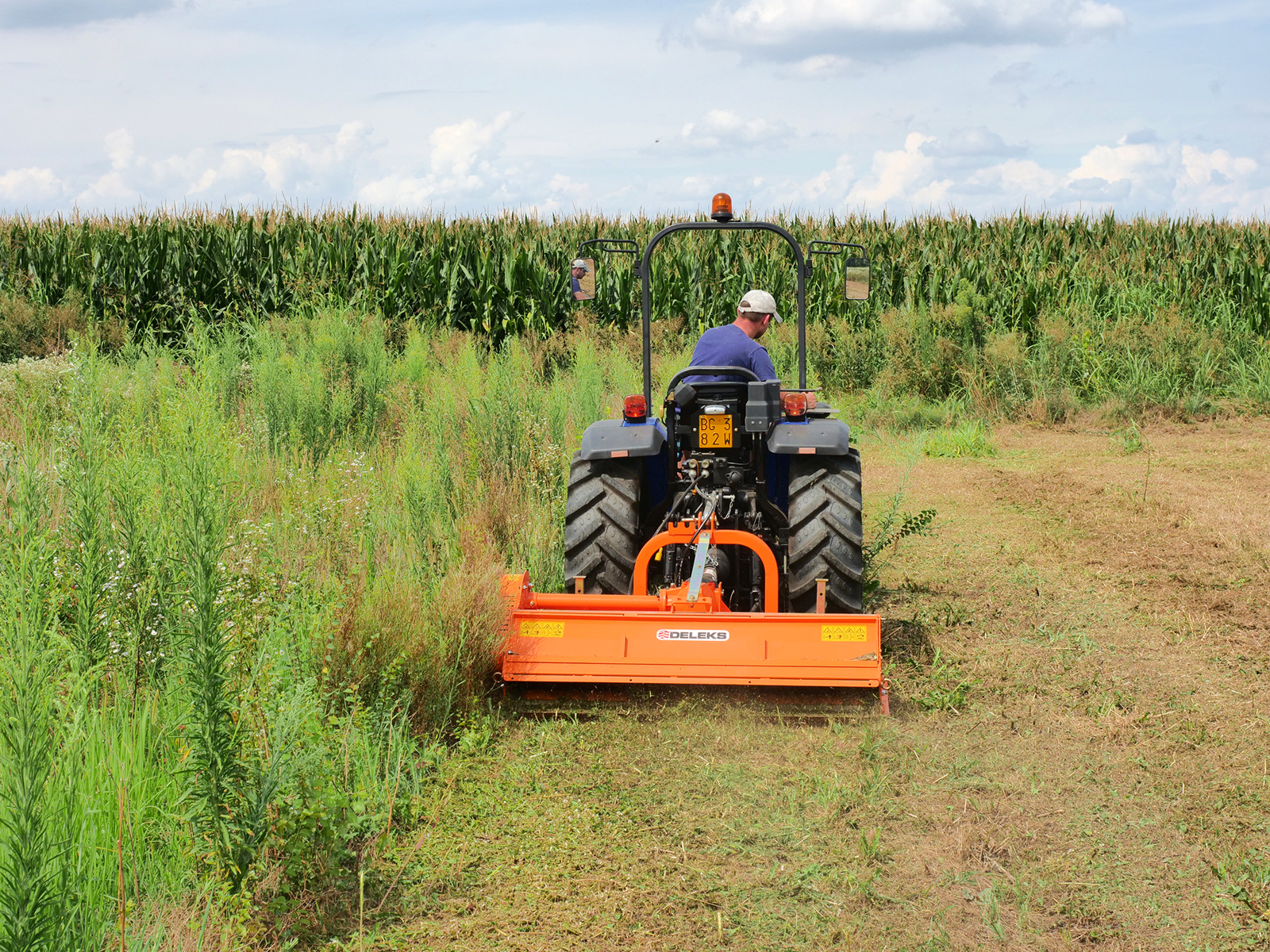

Domaines d'utilisation
- Vignes, vergers et oliveraies : sarments et résidus de taille jusqu'à 4-5 cm, herbe de l'inter-rang
- Plein champ : chaumes et résidus de culture de toute sorte
- Friches, bordures de champ et tournières : herbes hautes, ronces et roseaux
- Fossés, clôtures et rangs : travail en déport avec le déport latéral
- Terrains plats et en pente, avec des tracteurs à roues ou à chenilles de 60 à 90 ch
Options et pièces de rechange
Depuis cette fiche, vous pouvez ajouter à la commande le kit de 10 marteaux (MAZZE10T), les 10 écrous et boulons pour marteaux (DB10T), le kit de 30 couteaux (COLTELLI30T), le jeu de 4 courroies de rechange (CINGHIE4T), les axes de rechange pour l'attelage 3 points de catégorie 1-2 (3PERNI12), la réduction universelle pour prise de force (RID1), le déport latéral hydraulique à la place du déport manuel (IDRTIGRE), le troisième point de 680 mm (BE0124) et le troisième point de 730 mm (BE0125). Les autres pièces s'identifient sur les vues éclatées avec le service technique.
FAQ
Quelle puissance faut-il pour le TIGRE-200 ?
De 60 à 90 ch, avec une prise de force à 540 tr/min et un attelage 3 points de catégorie 1 ou 2. Le relevage compte aussi : il doit pouvoir soulever les 428 kg du broyeur.
Quel TIGRE pour un tracteur de 50 ch ?
Le TIGRE-160, pour tracteurs de 40 à 90 ch, ou le TIGRE-180, de 50 à 90 ch. Le TIGRE-200 demande au moins 60 ch.
Quelles branches broie-t-il ?
Les sarments de vigne et d'olivier et les résidus de taille jusqu'à 4-5 cm de diamètre, en plus de l'herbe, des feuilles et des ronces. Pour des branches jusqu'à 8 cm, il y a la série lourde.
Marteaux ou couteaux ?

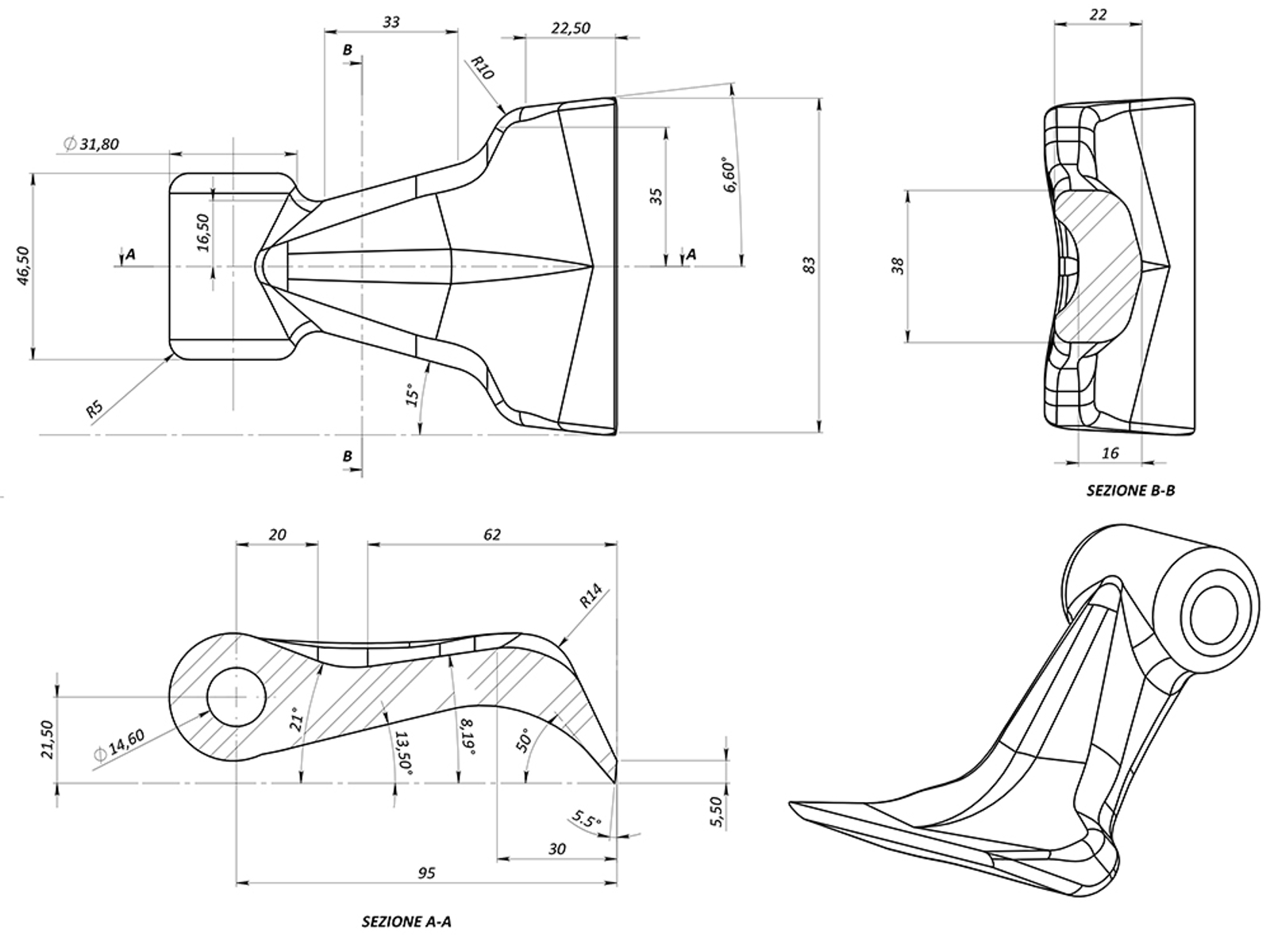

Il est livré avec 32 marteaux de 820 g ; sur demande, il peut être équipé de couteaux, avec le kit COLTELLI30T.
Le déport est-il hydraulique ?
De série, il est manuel, de 27 cm, et se règle machine à l'arrêt. Le déport hydraulique est une option (IDRTIGRE) : il se commande depuis le poste de conduite, même pendant le travail.
Comment se règle la hauteur de coupe ?
De 5 à 65 mm, avec le rouleau arrière et les patins latéraux.

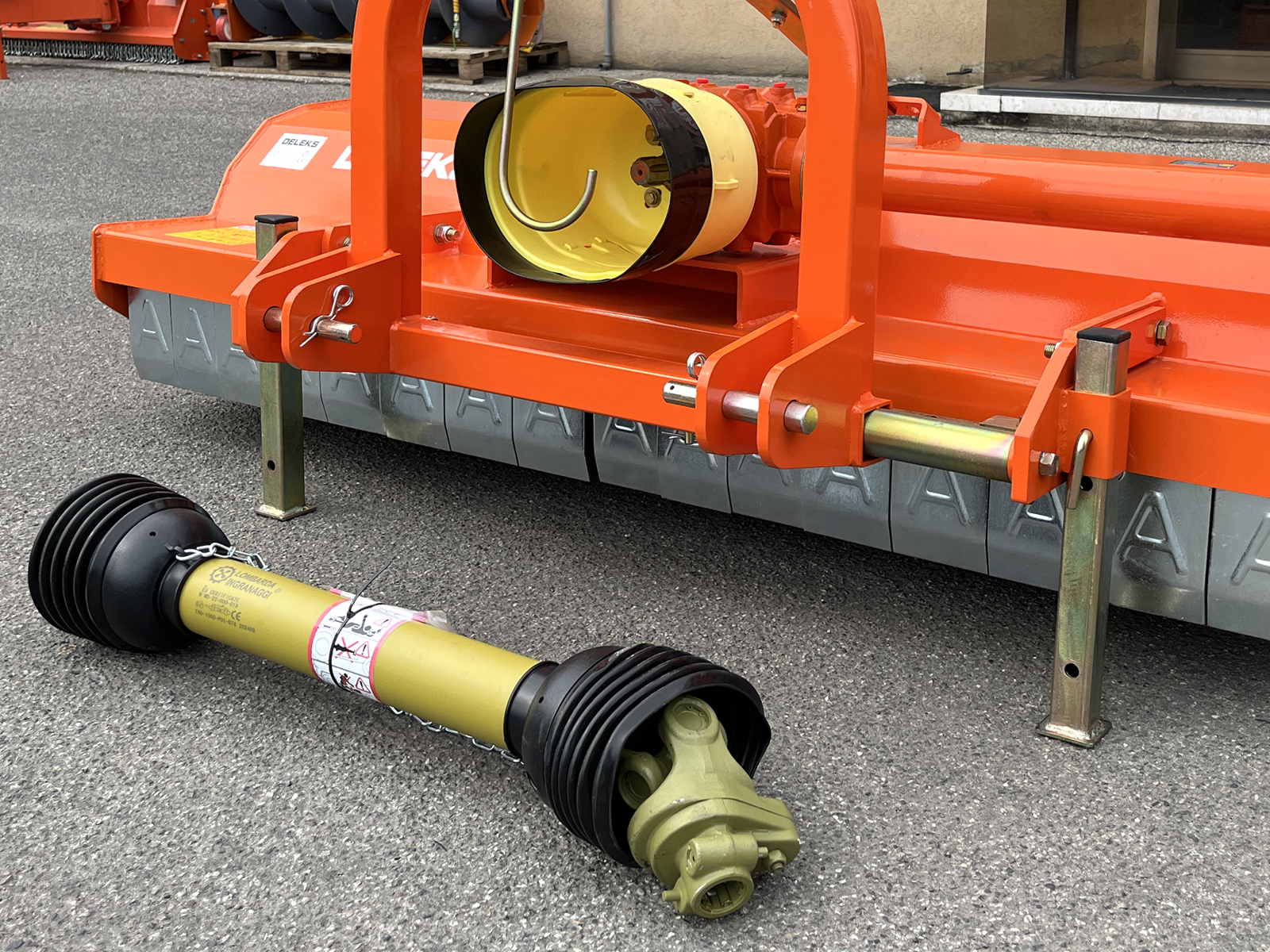

Le cardan est-il fourni ?
Oui : cardan homologué CE de catégorie 6, longueur 1 000 mm, à boulon de cisaillement.
Quelle différence avec la série lourde ?
La série lourde a des marteaux de 1 100 à 1 600 g, pèse de 480 à 900 kg et broie des branches jusqu'à 8 cm : il faut au moins 50 ch. Le TIGRE-200, avec ses marteaux de 820 g et ses 428 kg, broie jusqu'à 4-5 cm.
Pièces de rechange et assistance DELEKS®
Les pièces de rechange d'origine partent des entrepôts DELEKS® en Europe : marteaux, supports, courroies, roulements, rouleau arrière, patins et éléments de transmission sont disponibles pour l'entretien courant comme pour les réparations. Le service après-vente DELEKS® suit directement chaque client : conseil technique, gestion de la garantie, pièces d'origine identifiées sur les vues éclatées et aide au choix du broyeur et des accessoires adaptés au tracteur. La machine est livrée avec la déclaration de conformité CE, la facture et la notice d'utilisation et d'entretien. Garantie 2 ans et livraison gratuite.
CARACTERISTIQUES
| Caractéristiques | Unité métrique | Unité US |
|---|---|---|
| Largeur de travail | 2000.0 mm | 6.54 ft |
| Largeur total | 2170.0 mm | 7.12 ft |
| Hauteur de coupe min/max | 5.0 - 65.0 mm | 0.2 - 2.55 in |
| Poid | 428.0 kg | 943.5 lb |
| Hauteur totale | 915.0 mm | 3.0 ft |
| Puissance du tracteur | 60 - 90 Cv | 60 - 90 Hp |
| Attelage 3 points | Cat. 1-2 (ø 19.0-22.0mm / 25.0-28.0mm) | Cat. 1-2 (ø 19.0-22.0mm / 25.0-28.0mm) |
| Position du boitier de transmission | 890mm du coté gauche/1105mm du coté droit | 35.0 in from left side / 43.5 in from right side |
| Hauteur du capot | 495.0 mm | 19.49 in |
| Distance des 2 points inférieurs | 550.0 - 660.0 mm | 21.65 - 26.00 in |
| Nbre de marteaux | 32 | 32 |
| Diamètre maximum de coupe | 40.0 - 50.0 mm | 1.57 - 1.97 in |
| Longueur totale | 1220.0 mm | 4.0 ft |
| Distance entre le boitier de transmission et la terre | 400.0 mm | 15.75 in |
| Epaisseur de la tôle | 4.0 mm | 0.16 in |
| Epaisseur des cotés | 8.0 mm | 0.31 in |
| Epaisseur des patins latéraux | 8.0 mm | 0.31 in |
| Transmission: type | Courroies V | Courroies V |
| Transmission : boitier de transmission | DELEKS - 3 years warranty | DELEKS - 3 years warranty |
| Transmission : prise de force | 540 r/min | 540 r/min |
| Transmission : sens de rotation | Horaire | Horaire |
| Transmission : roue libre | √ | √ |
| Transmission : vitesse du rotor | 2050 rpm | 2050 rpm |
| Transmission : huile du boitier | Oui / SAE 120 - ISO 72925 | Oui / SAE 120 - ISO 72925 |
| Transmission : ø poulie supérieure | 189.0 mm | 7.44 in |
| Transmission : ø poulie inférieure | 150.0 mm | 5.90 in |
| Transmission : Nombre de courroie | 4 | 4 |
| Transmission : dimensions des courroies | 17x1250 | 17x1250 |
| Rotor : diamètre | 160.00 mm | 6.30 in |
| Rotor : roulement et dimensions | SKF 6309 | SKF 6309 |
| Rotor : équilibrage | Électronique | Électronique |
| Rotor : épaisseur | 8.0 mm | 0.31 in |
| Marteau : poid | 820.0 g | 29.0 oz |
| Marteau : ø du trou | 15.0 mm | 0.6 in |
| Marteau : largeur de base | 82.0 mm | 3.23 in |
| Marteau : largeur de la tête | 45.0 mm | 1.77 in |
| Marteau : extension diagonale | 95.0 mm | 3.74 in |
| Rouleau : diamètre | 140.0 mm | 5.51 in |
| Rouleau: épaiseur | 5.0 mm | 0.2 in |
| Rouleau: roulements et dimensions | 6205 | 6205 |
| Cardan | CE 6x1000 mm + boulon de cisaillement | CE 6x1000 mm + shear bolt |
| Longueur du capot | 880.0 mm | 34.65 in |
| Déport horizontal | 270.0 mm manuel/hydr. | 10.63 in (Manual/Hydr.) |
| Poids brut d'expédition | 539 kg | 1188 lb |
| Volume de l'emballage | 1.65 m3 | 58.3 cu ft |
| Dimensions de la marchandise pour envoi | 2200.0*1000.0*750.0 mm | 7.22*3.28*2.46 ft |
