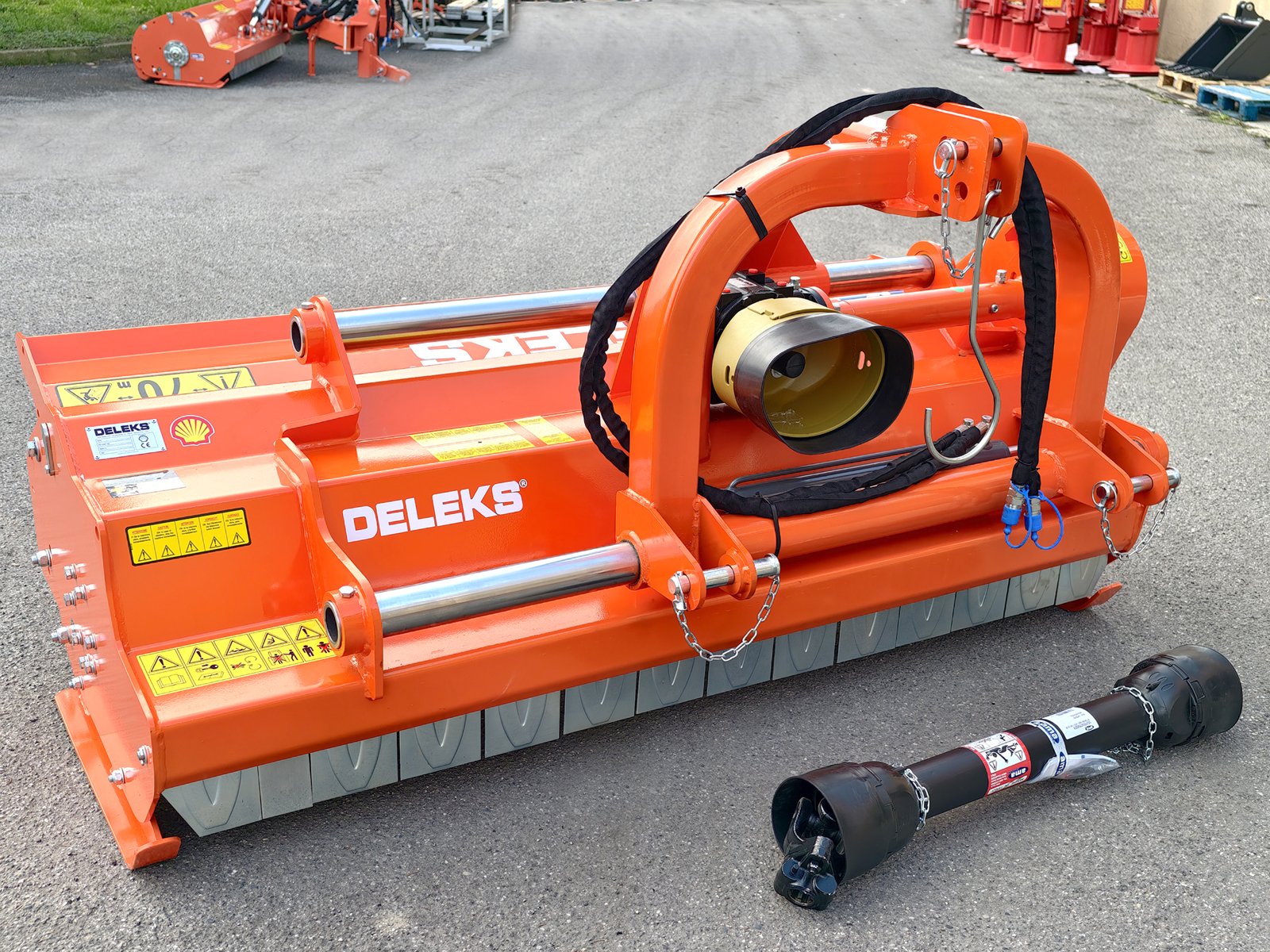

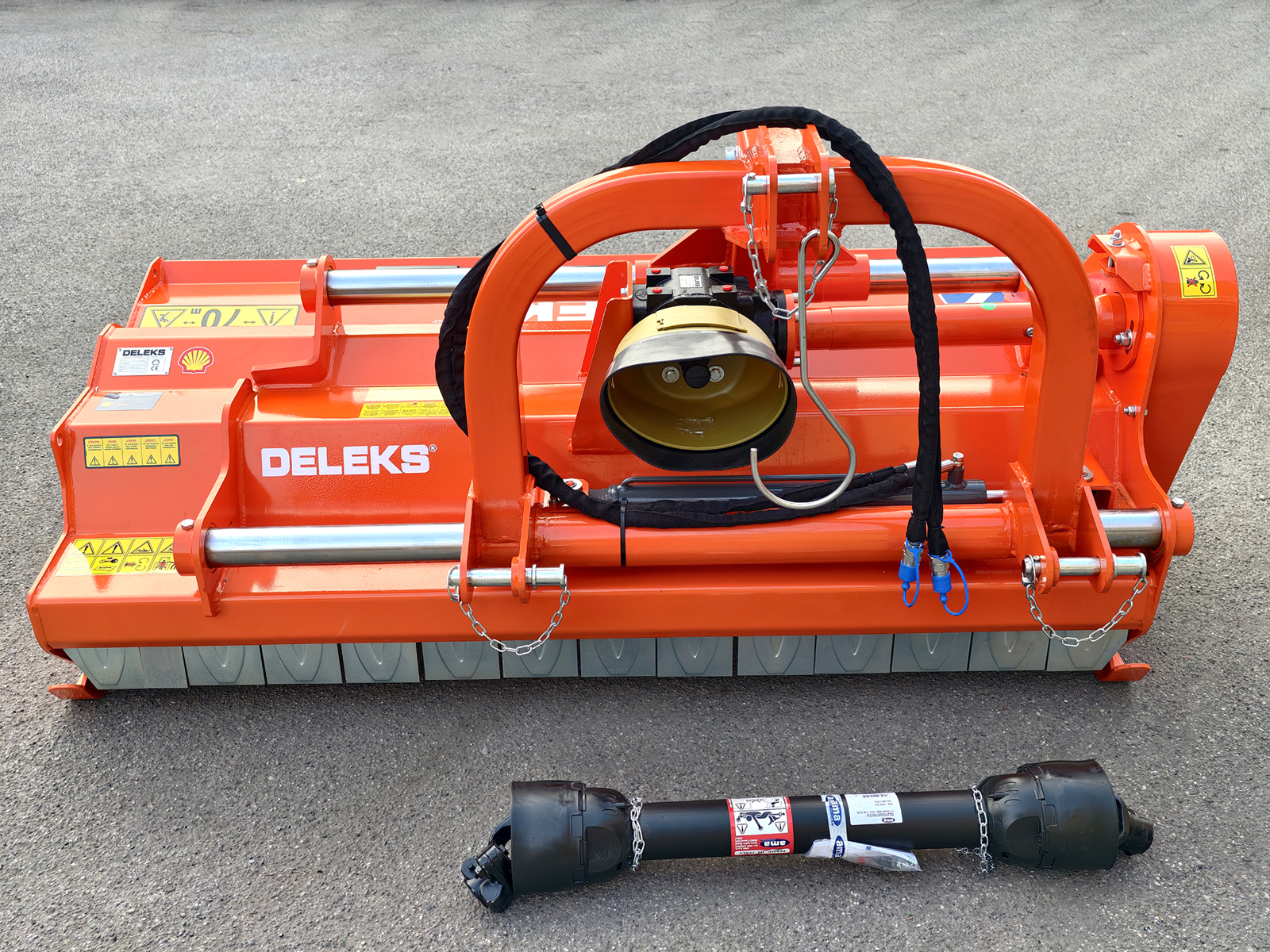

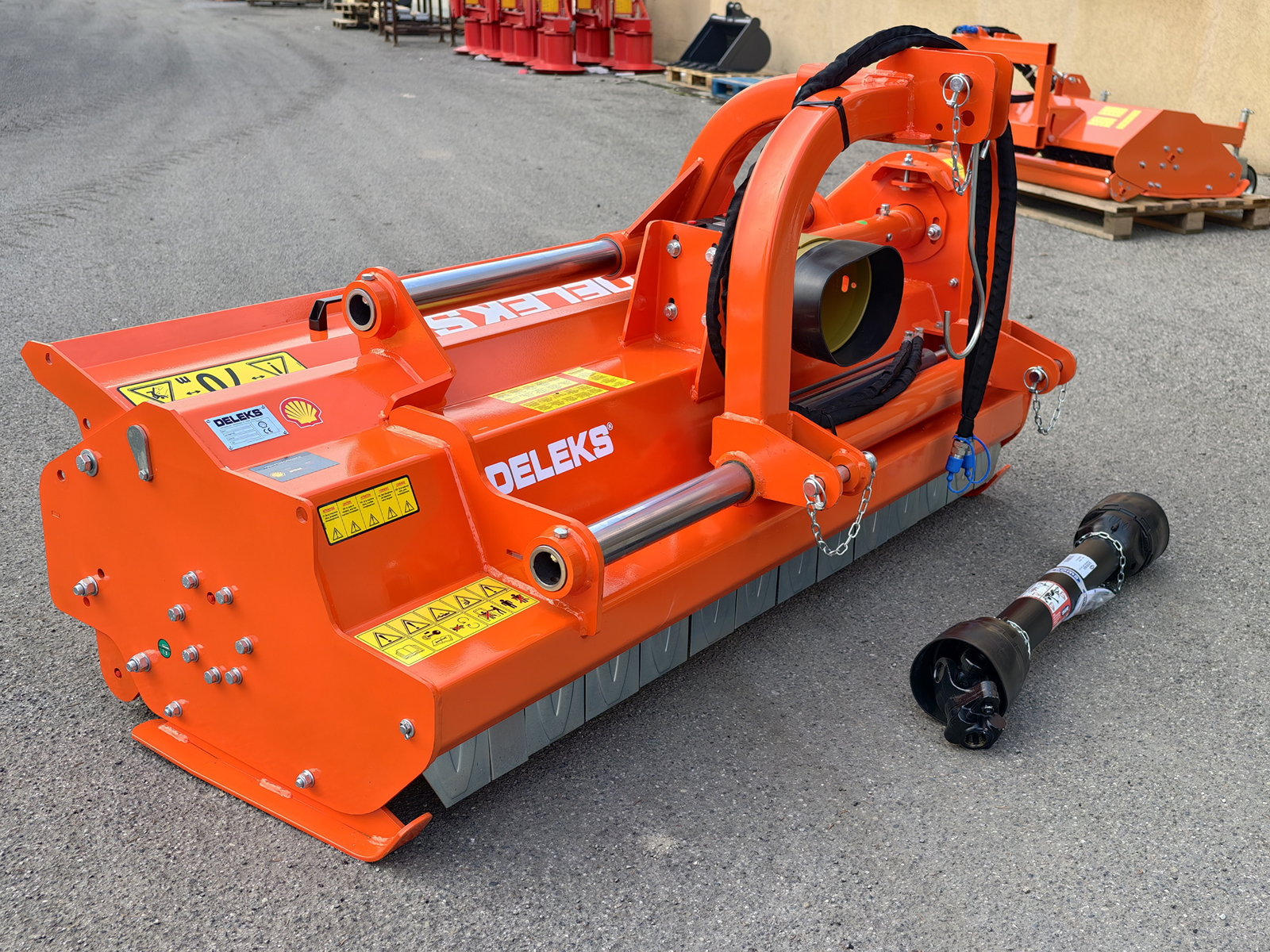

Broyeur à marteaux lourd pour tracteur 200 cm CERVO-200, broyeur de sarments à déport hydraulique pour tracteurs de 60 à 100 ch
DETAILS

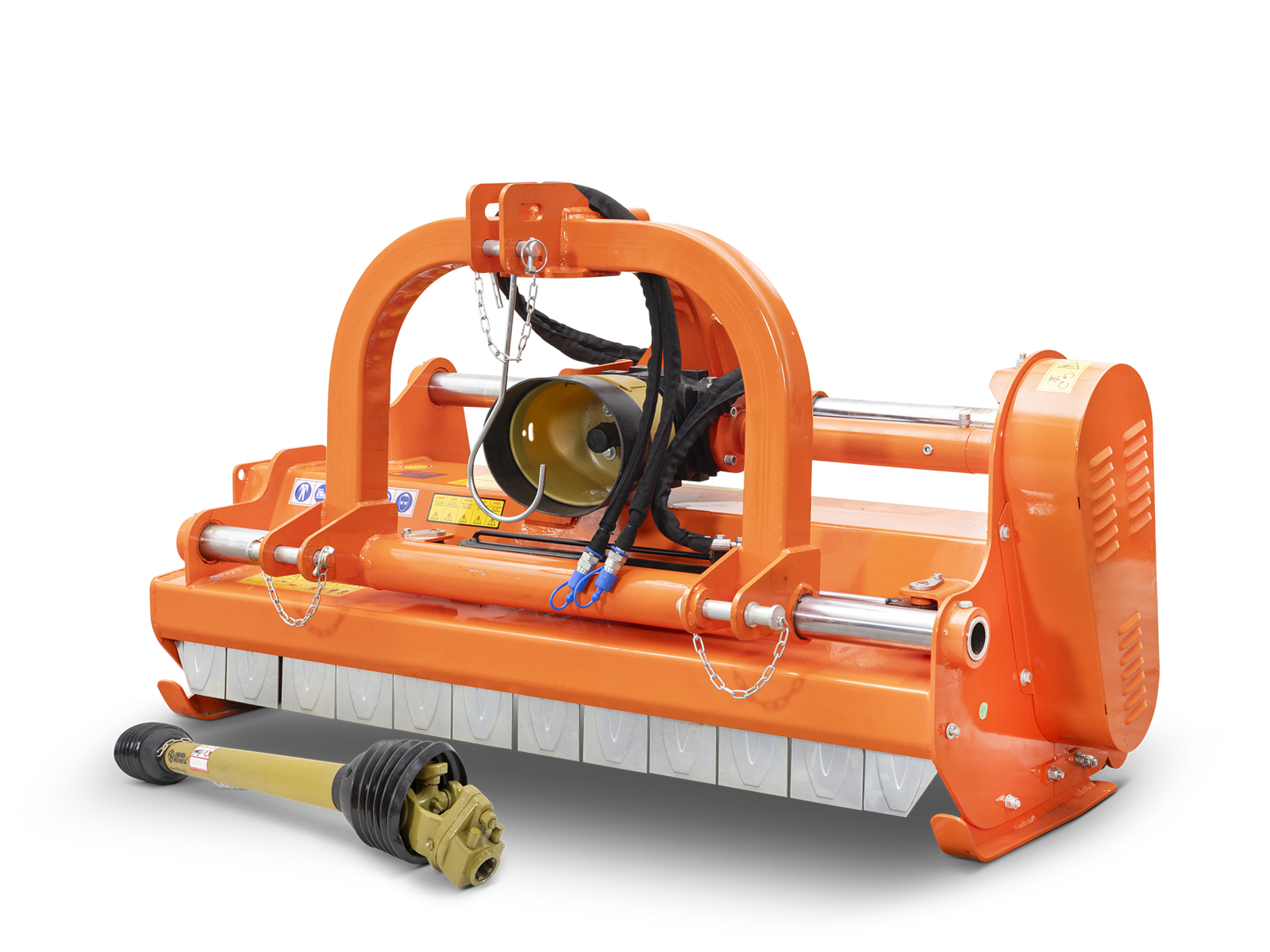

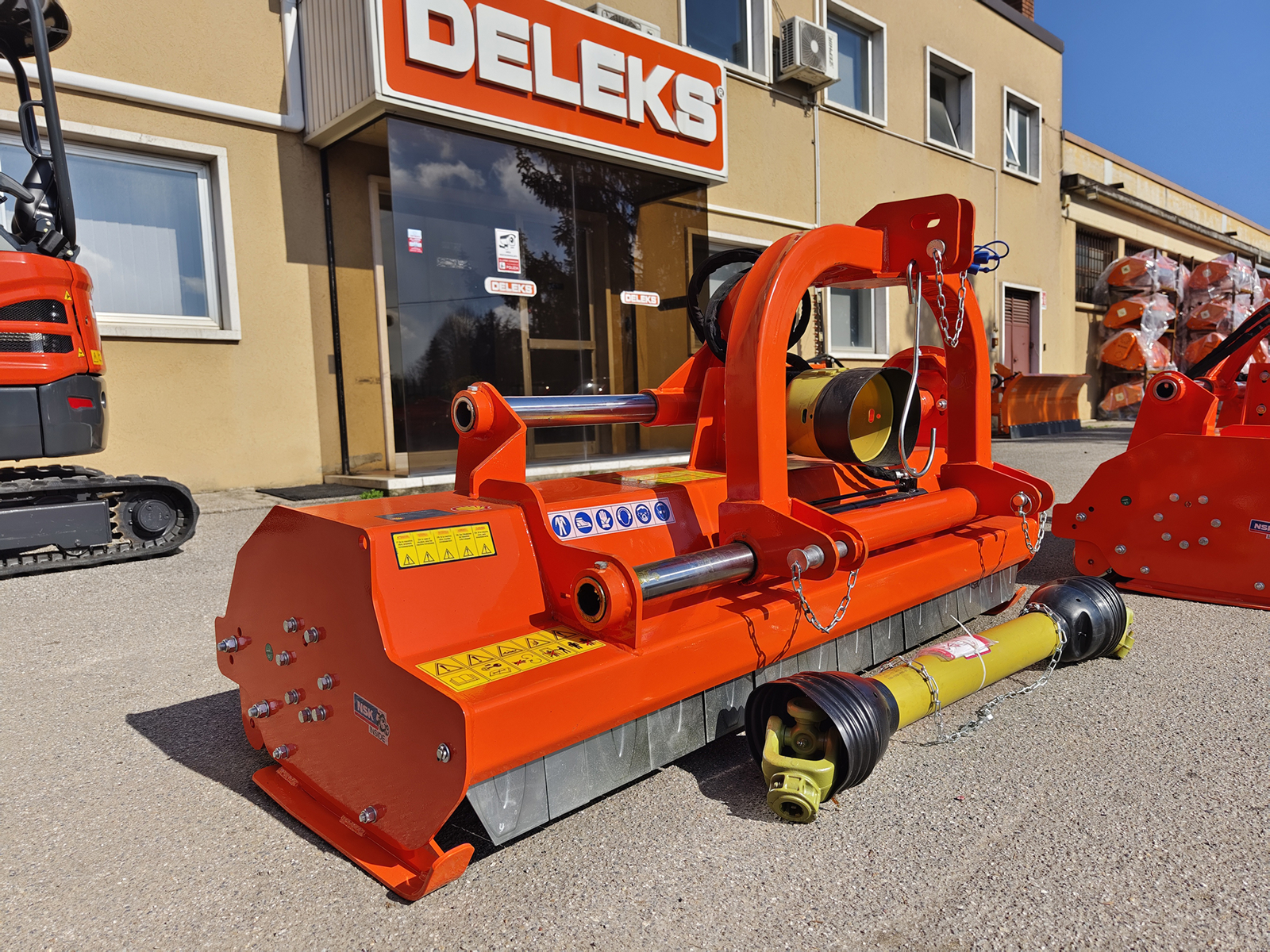

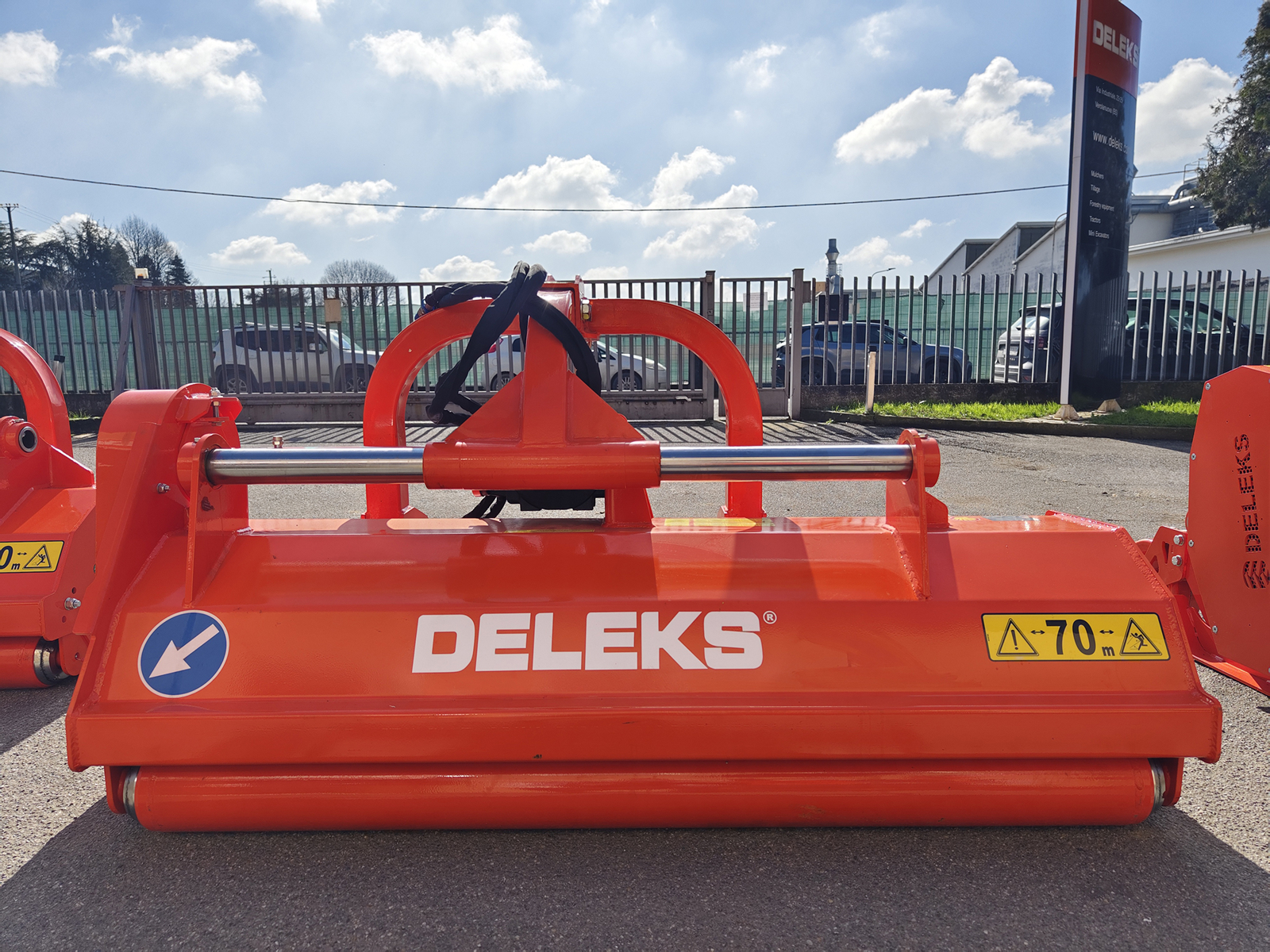

Broyeur à marteaux lourd pour tracteur avec 200 cm de coupe, DELEKS® CERVO-200 : le broyeur de sarments à marteaux de la série lourde pour les tracteurs à roues ou à chenilles de 60 à 100 ch, comme New Holland, John Deere, Landini, Deutz-Fahr, Massey Ferguson et Kubota. Le rotor de 152 mm, équilibré électroniquement, porte 18 marteaux de 1 100 g à base large de 14 cm et broie les herbes hautes, les ronces, les broussailles, les sarments et les résidus de taille jusqu'à 6-7 cm de diamètre. La structure est en double carter, le déport latéral hydraulique de 40 cm se commande depuis le poste de conduite et le rouleau arrière surdimensionné règle la hauteur de coupe. Boîtier 540 tr/min à roue libre garanti 3 ans, transmission à 4 courroies, 530 kg. Certifié TÜV, il est livré avec son cardan homologué CE à boulon de cisaillement, une garantie de 2 ans et la livraison gratuite.
Pour quels tracteurs
Le CERVO-200 coupe 200 cm pour un encombrement de 215 cm et il est conçu pour les tracteurs à roues ou à chenilles de 60 à 100 ch, avec prise de force à 540 tr/min et attelage 3 points universel de catégorie 2 (axes ø 25-28 mm, écartement des bras inférieurs de 740 à 890 mm) : New Holland, John Deere série 5, Landini Rex, Deutz-Fahr, Massey Ferguson, Lamborghini, Kubota, Solis et tracteurs équivalents. Il travaille en plaine comme en pente, centré ou déporté par rapport au tracteur. Le boîtier est à 800 mm du côté gauche et à 1 200 mm du côté droit, à 550 mm du sol. En règle générale, le broyeur doit dépasser de 15 à 20 cm la voie extérieure du tracteur, pour couvrir les traces des roues.

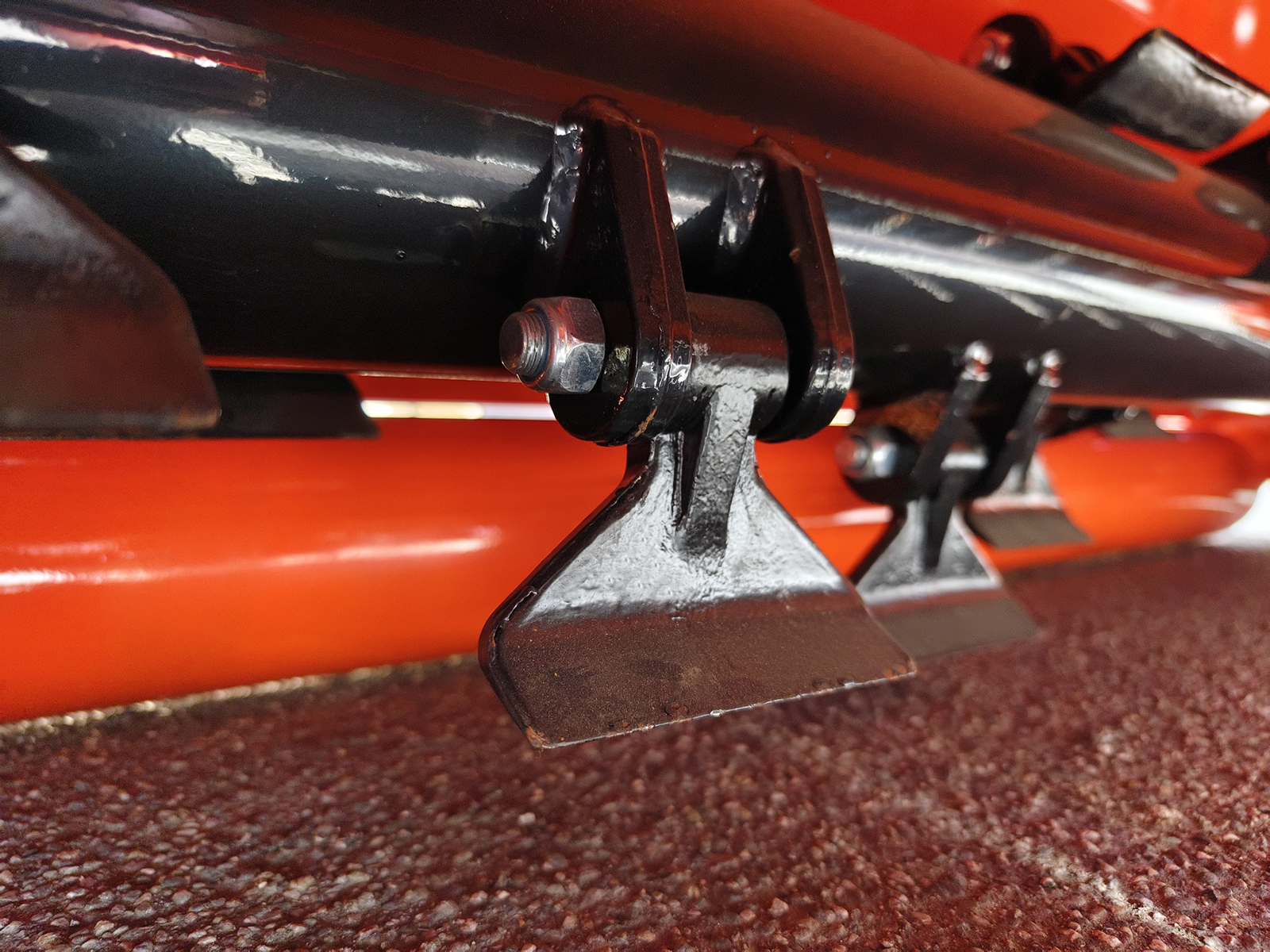

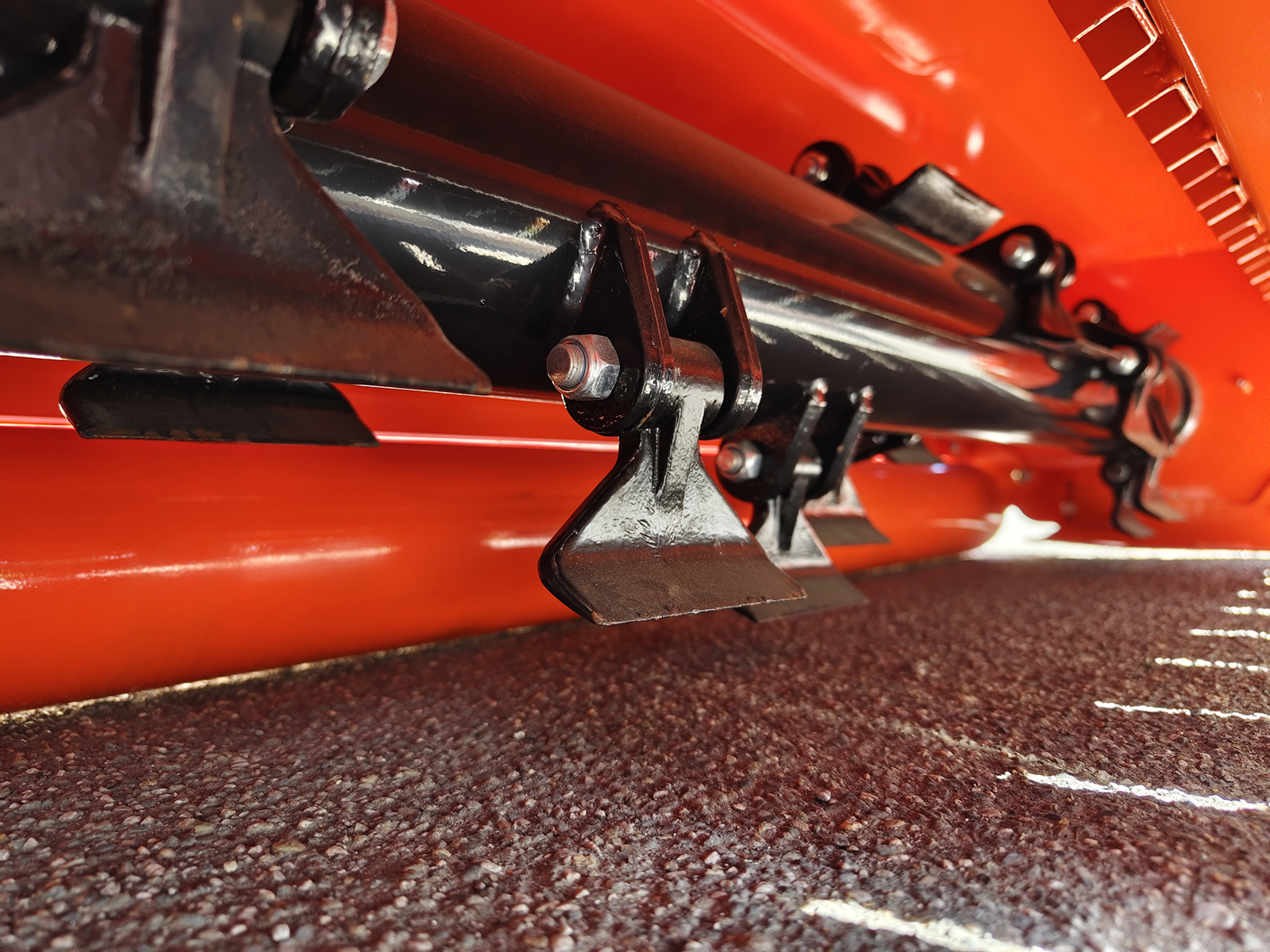

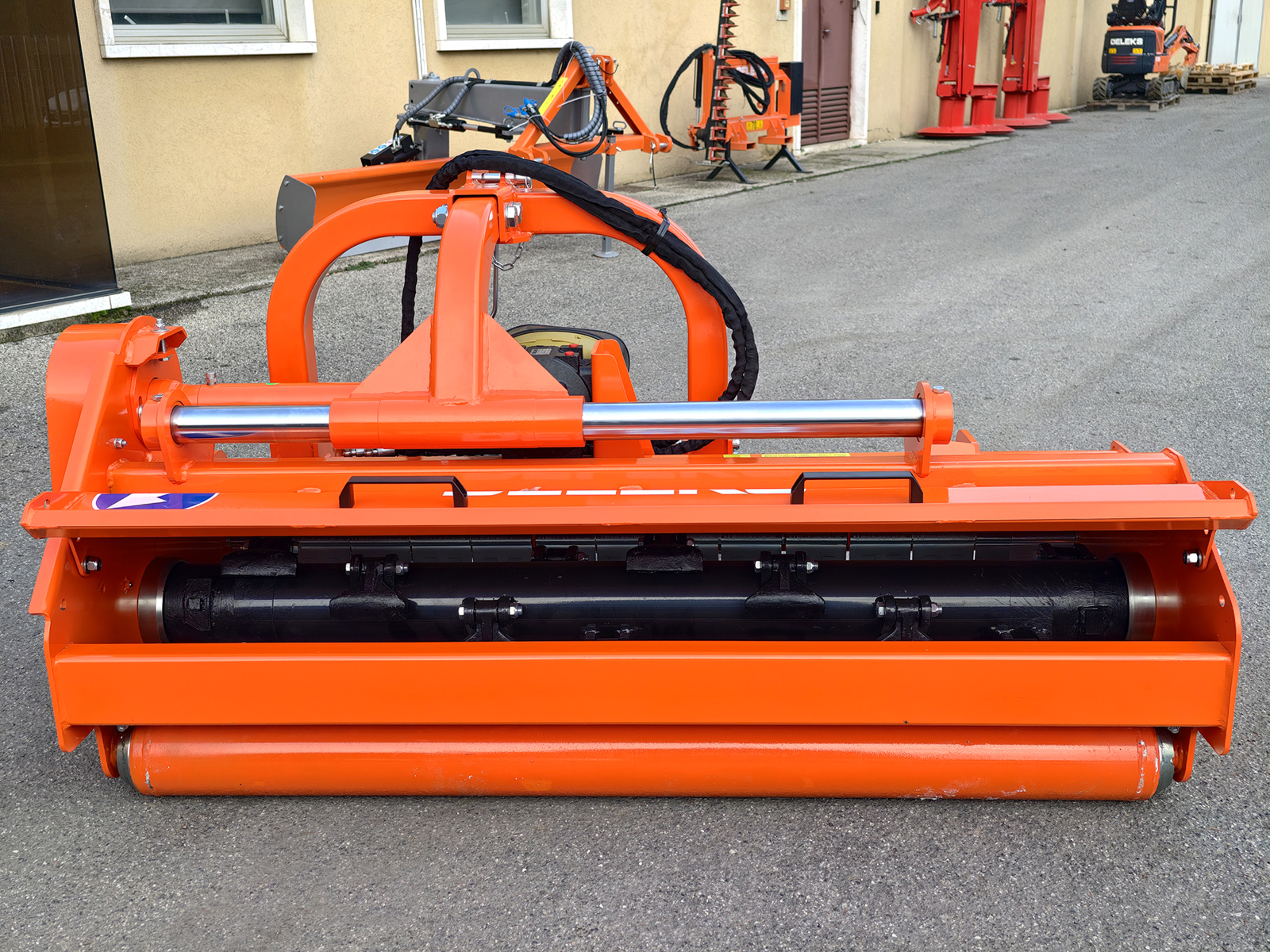

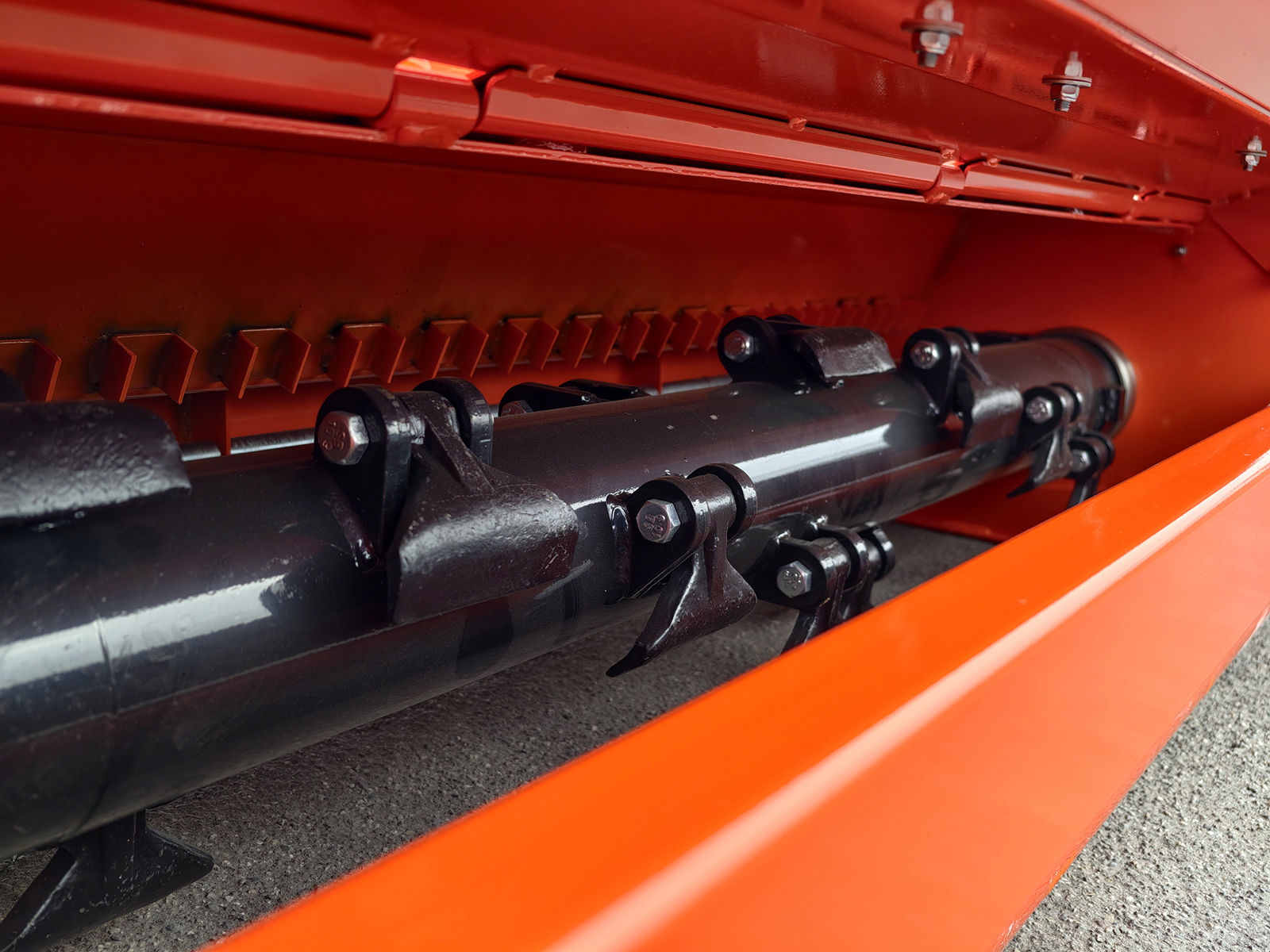

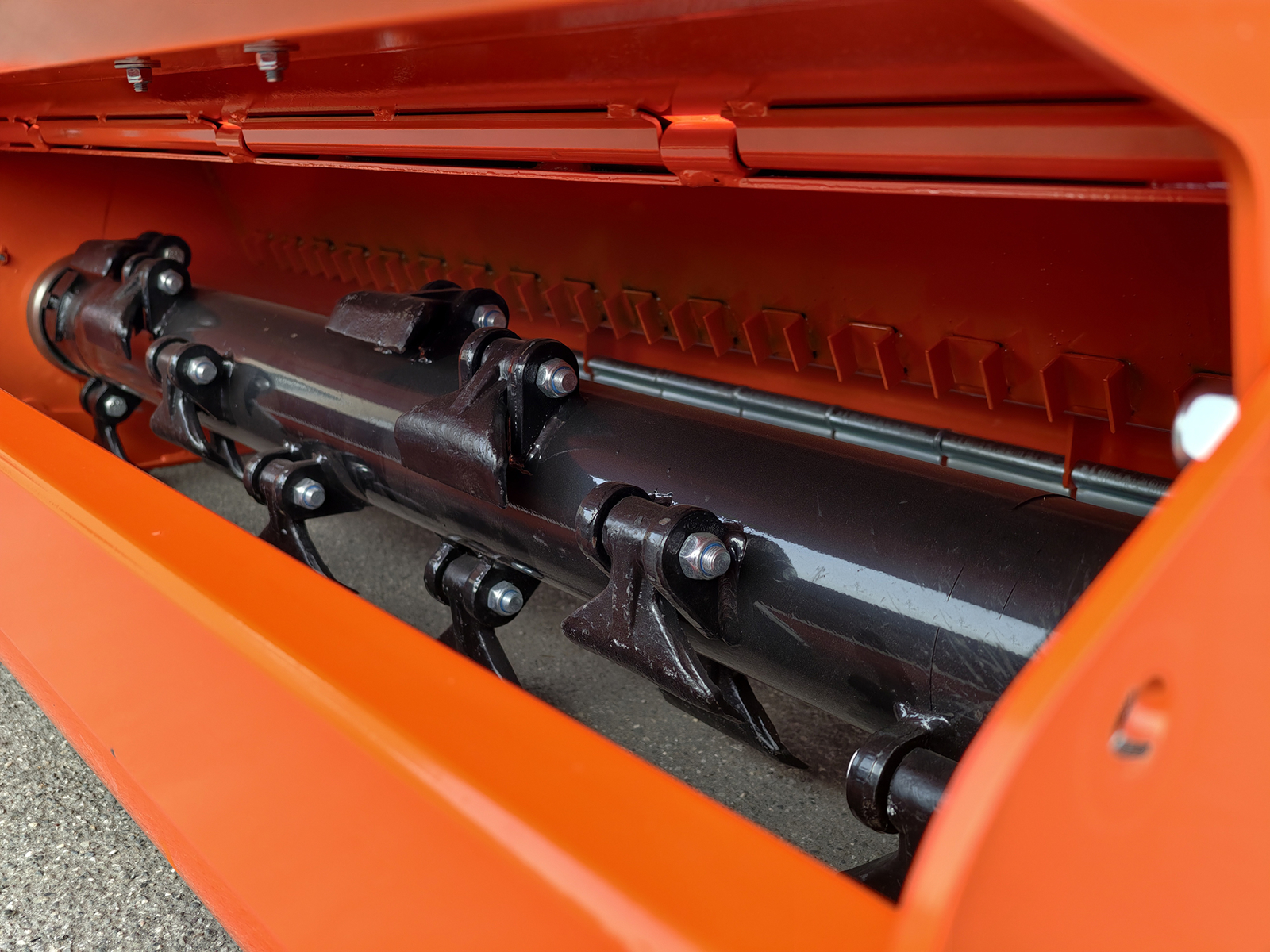

Rotor de 152 mm à 18 marteaux de 1 100 g
Le rotor a un diamètre de 152 mm, avec un tube de 8 mm d'épaisseur ; il est équilibré électroniquement et tourne à 2 140 tr/min. Les 18 marteaux pèsent 1 100 g chacun et ont une base large de 140 mm : ils broient les herbes hautes, les ronces, les broussailles, les sarments et les résidus de taille jusqu'à 6-7 cm de diamètre, selon le type et l'état du matériau. À l'intérieur de la chambre de broyage, une rangée de contre-couteaux est soudée au carter : le matériau entraîné par le rotor rencontre les contre-couteaux et il est encore déchiqueté avant de sortir. Sur demande, le CERVO-200 peut être équipé de couteaux triples à la place des marteaux, avec le kit COLTELLI60TORO.

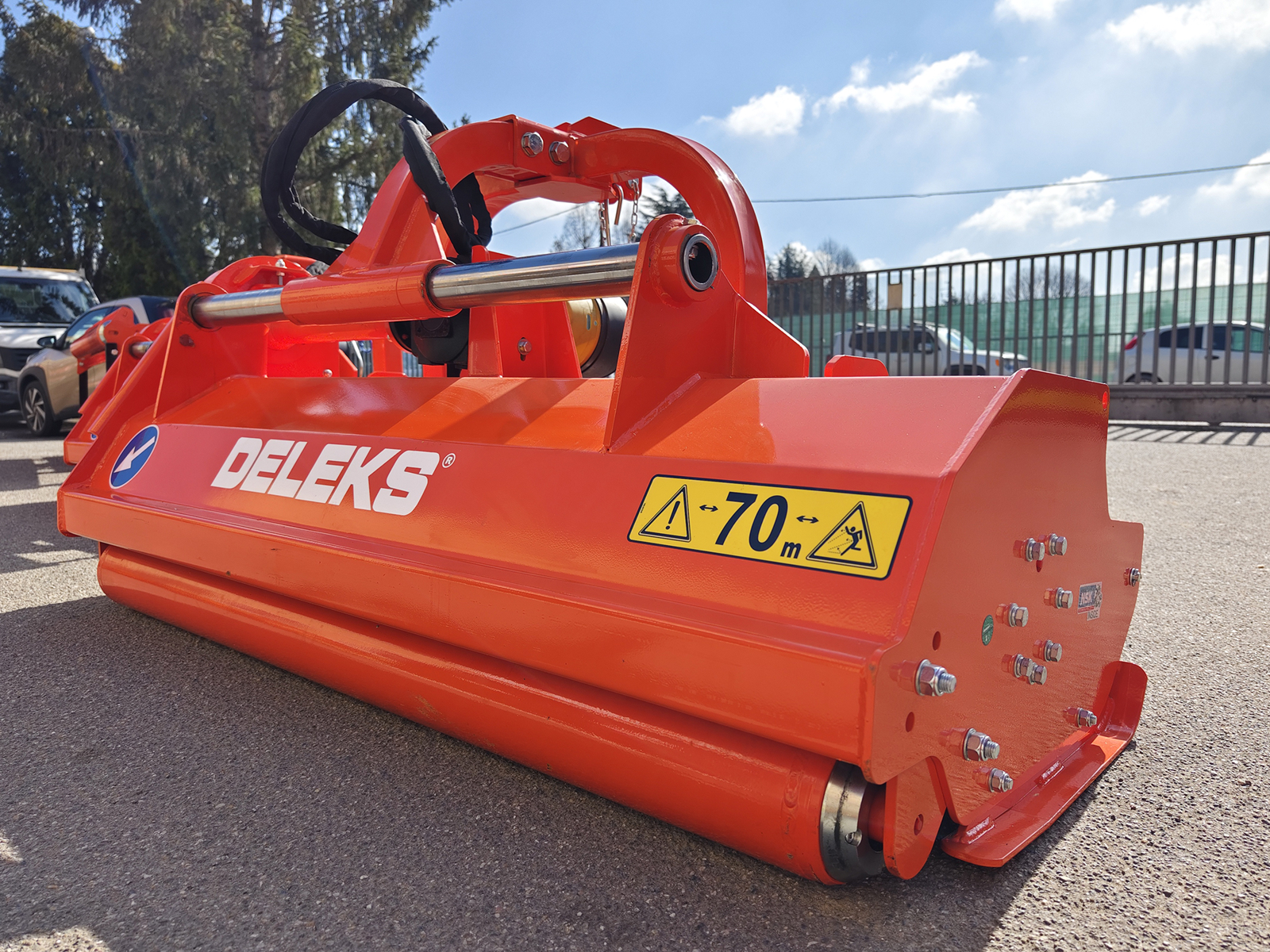

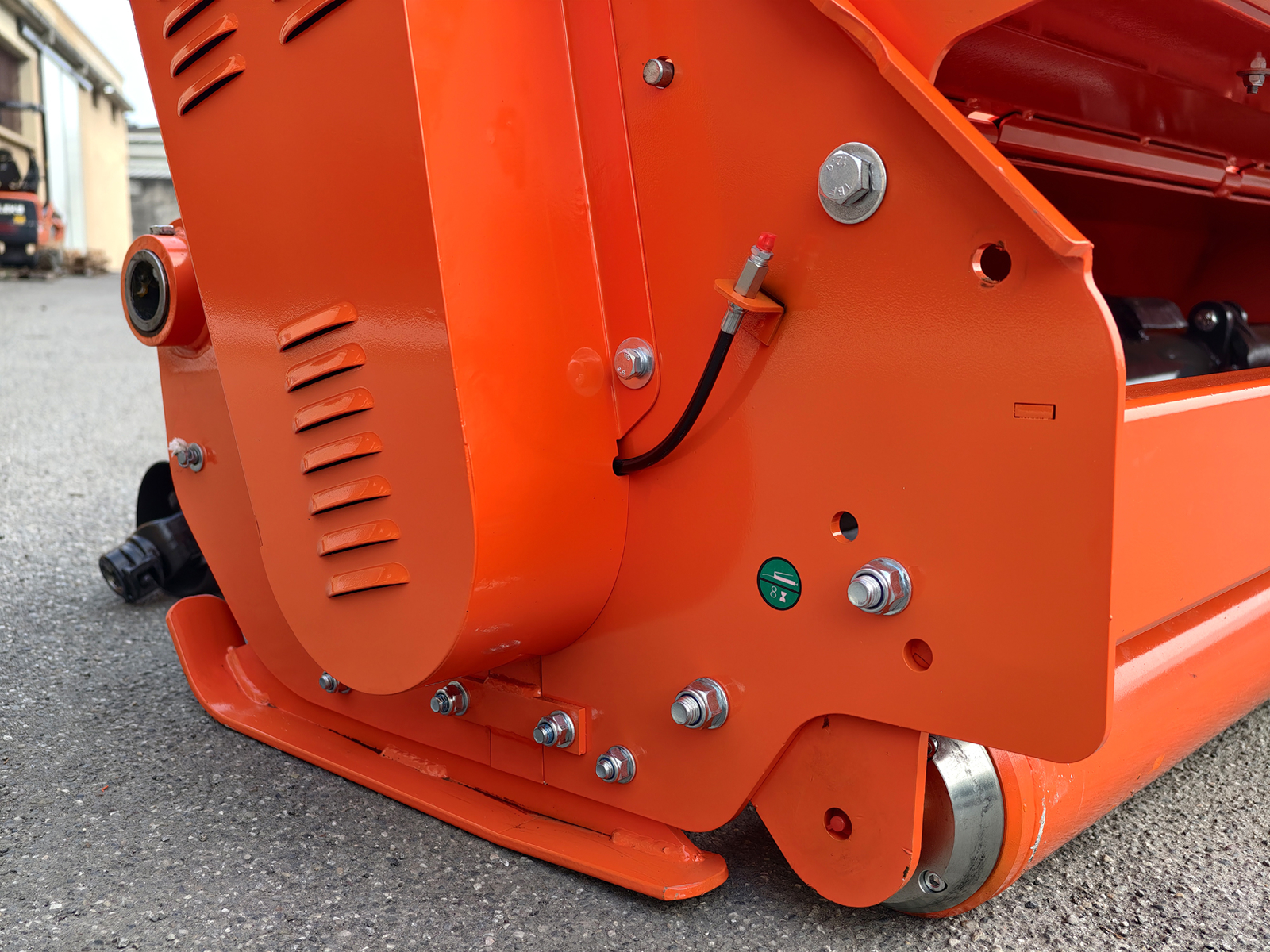

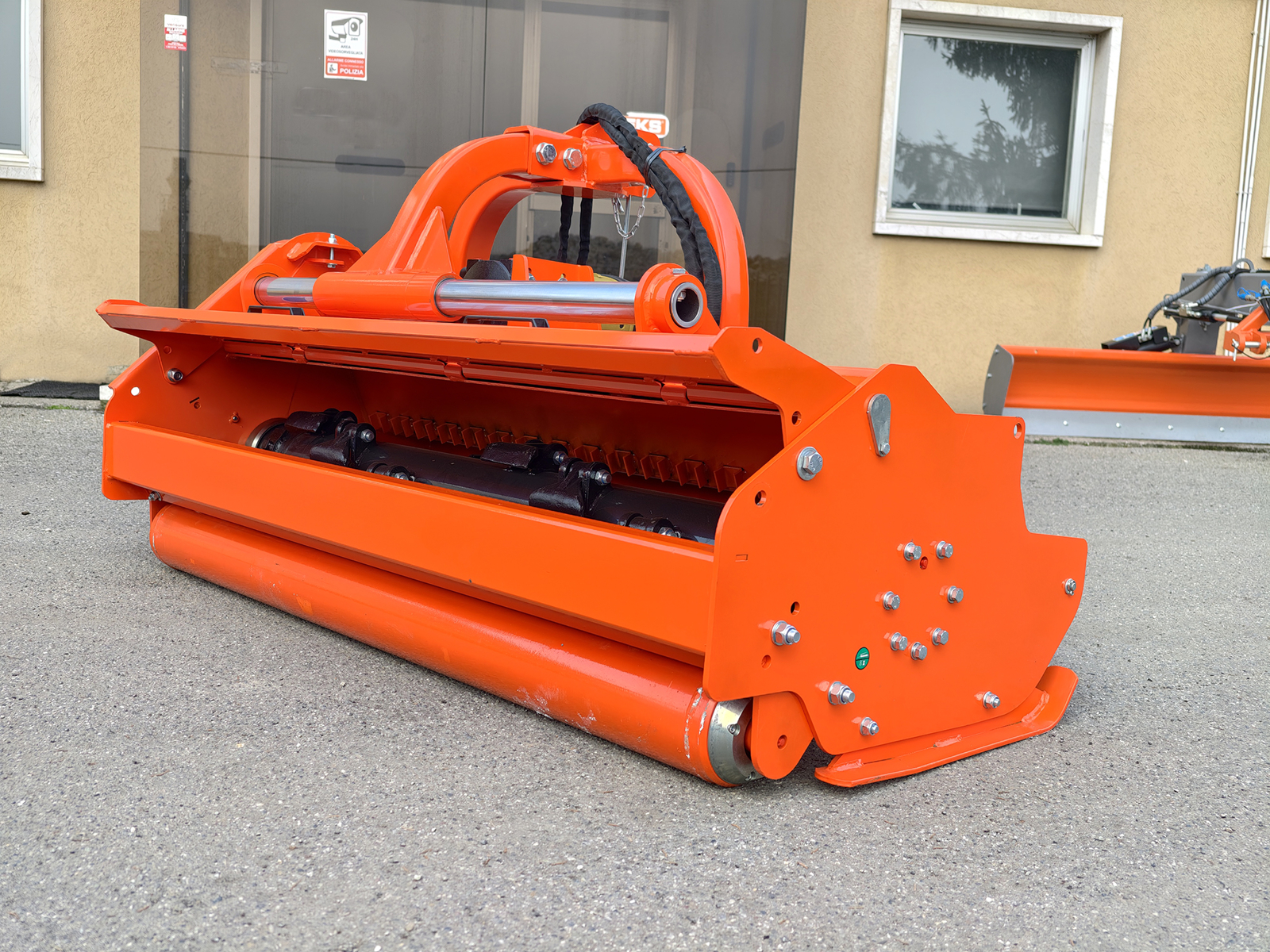

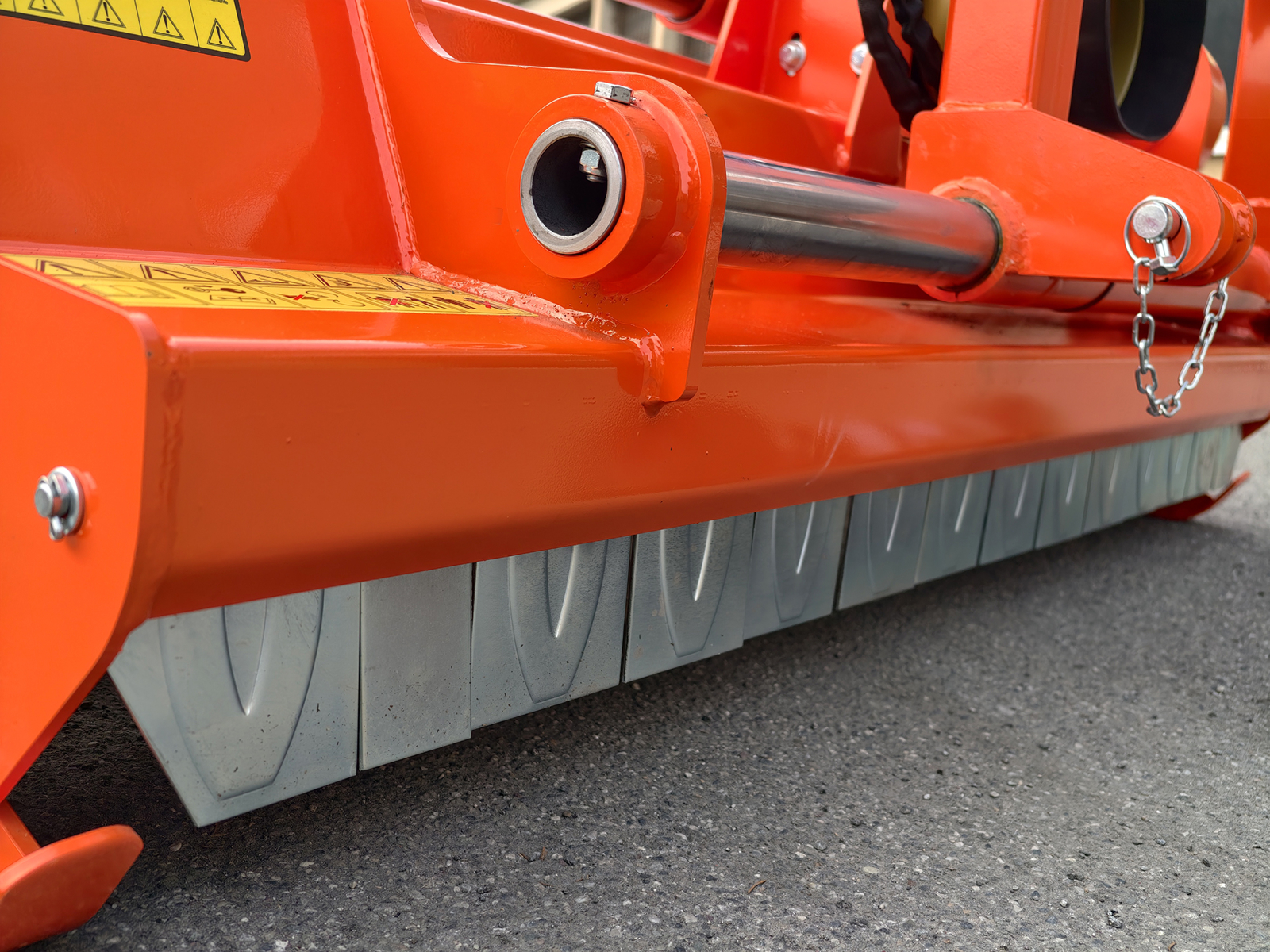

Double carter, rouleau surdimensionné et hauteur de coupe

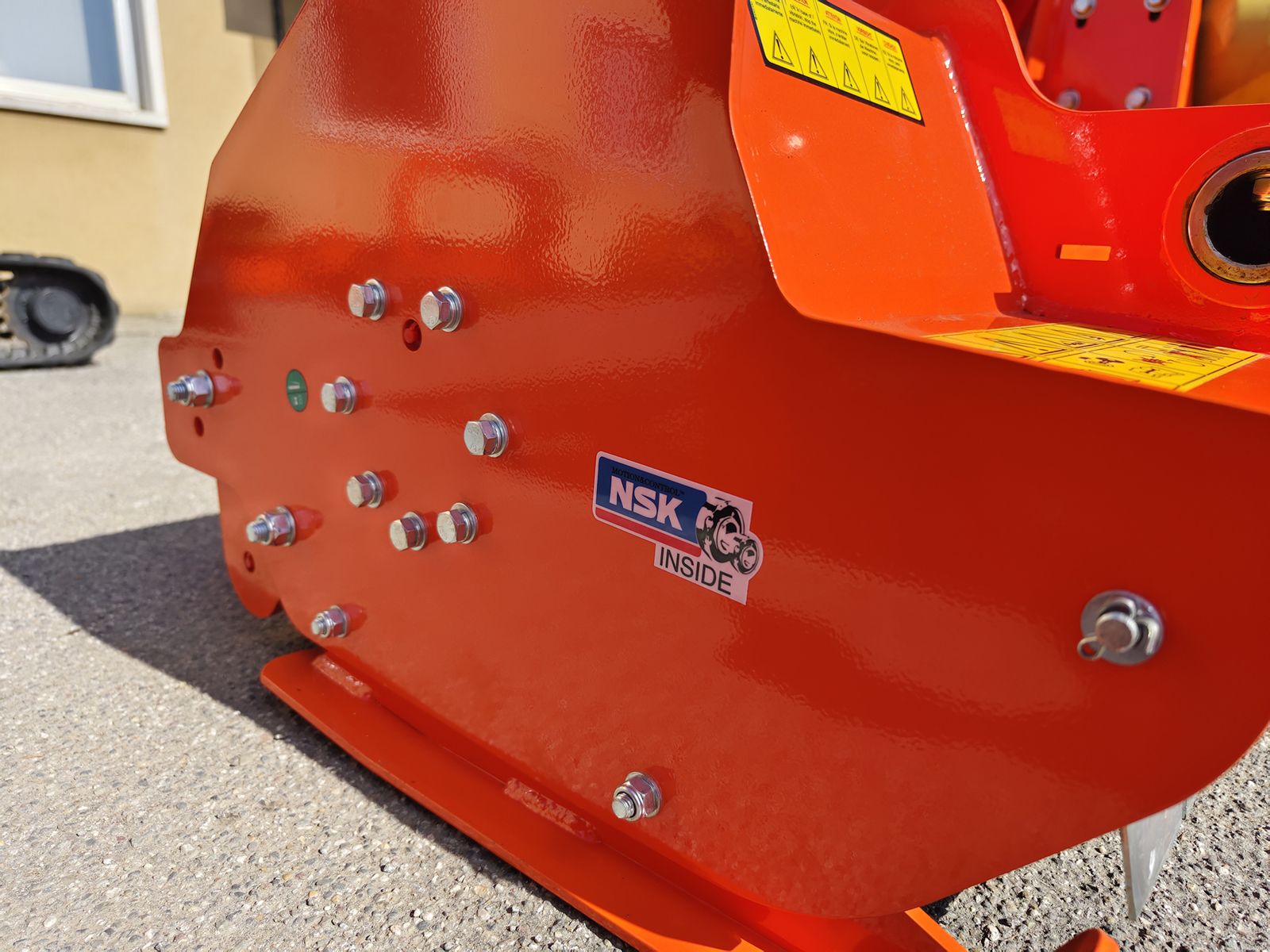

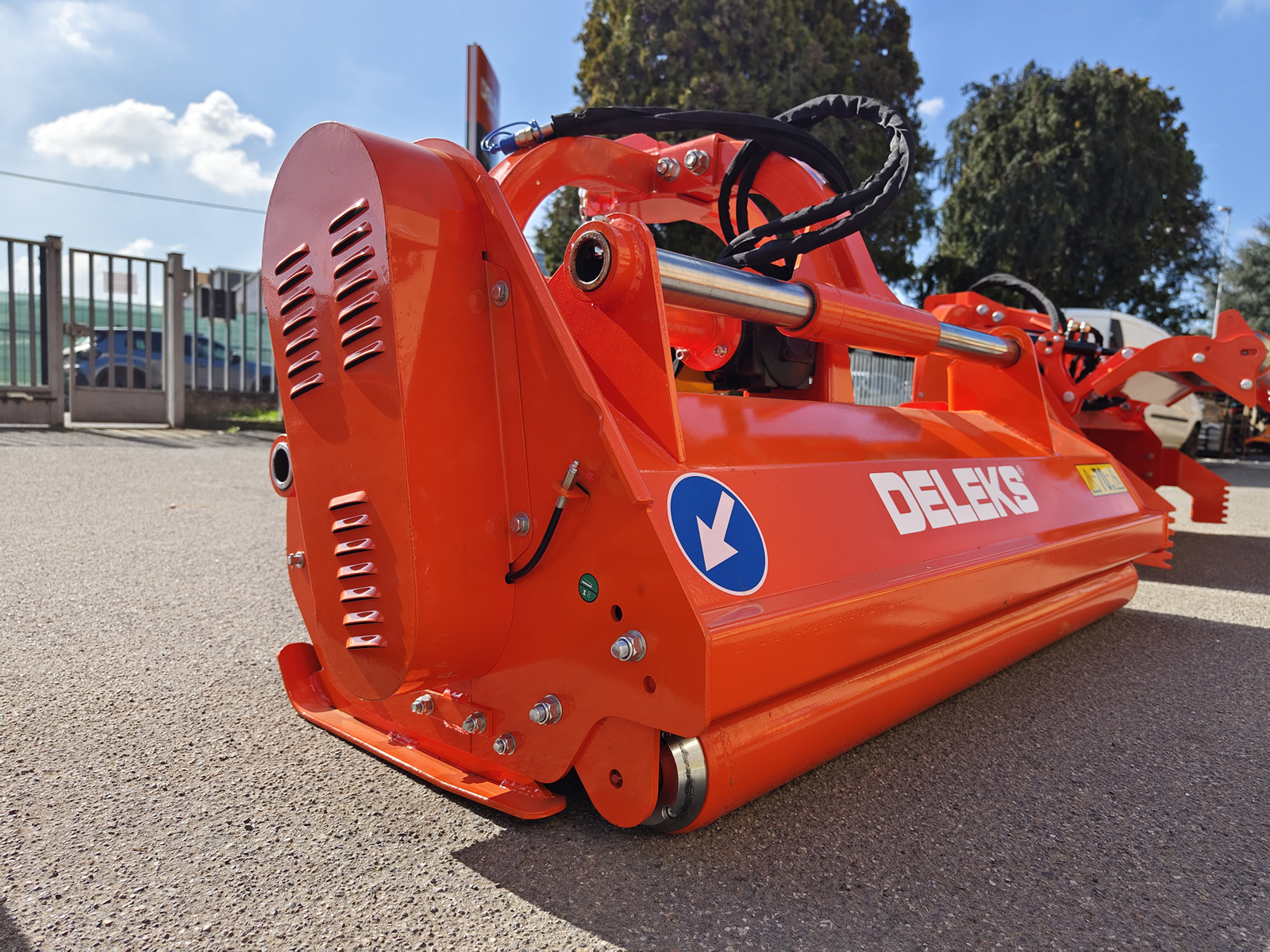

Le CERVO-200 est construit en double carter : la structure renforcée protège le corps de la machine contre les chocs et les contraintes du broyage. Le châssis fait 5 mm d'épaisseur, les flancs 8 mm et les patins latéraux 6 mm. Le rouleau arrière surdimensionné, de 152 mm de diamètre, porte la machine et, avec les patins latéraux, règle la hauteur de coupe de 5 à 55 mm. Le panneau arrière est ouvrant : il donne accès à la chambre de broyage et au rotor pour le contrôle, le nettoyage et l'entretien.

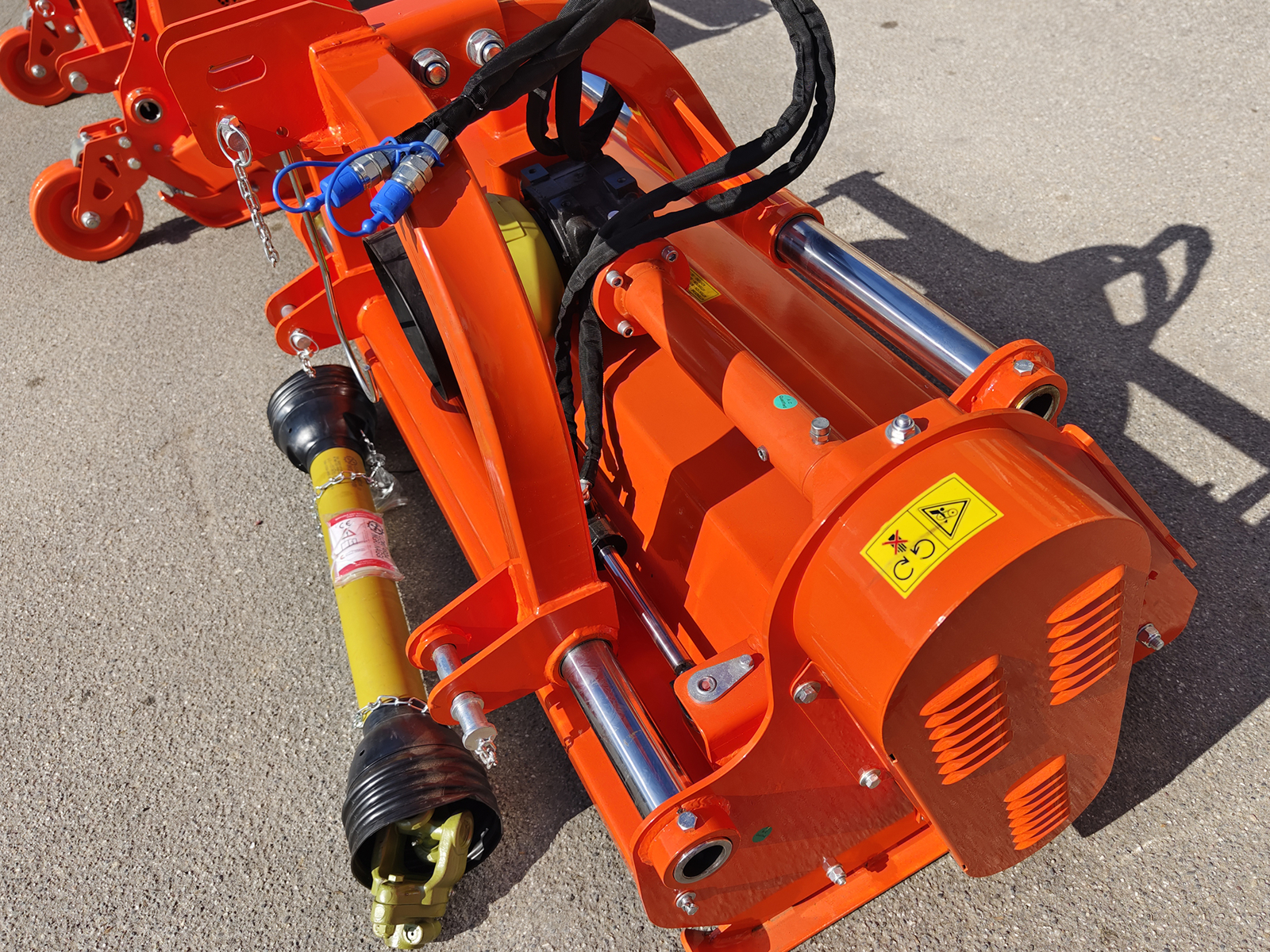

Déport latéral hydraulique de 40 cm

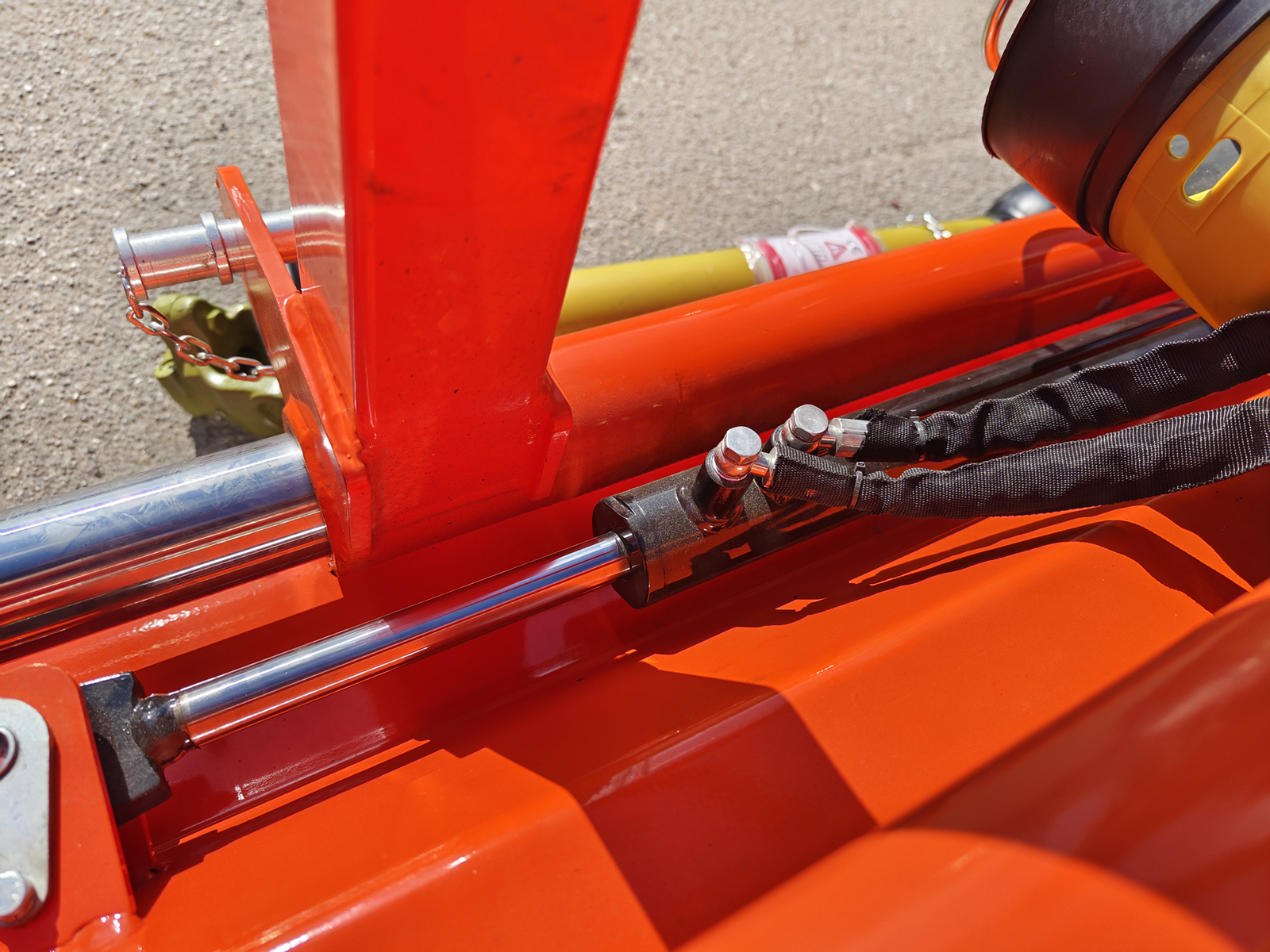

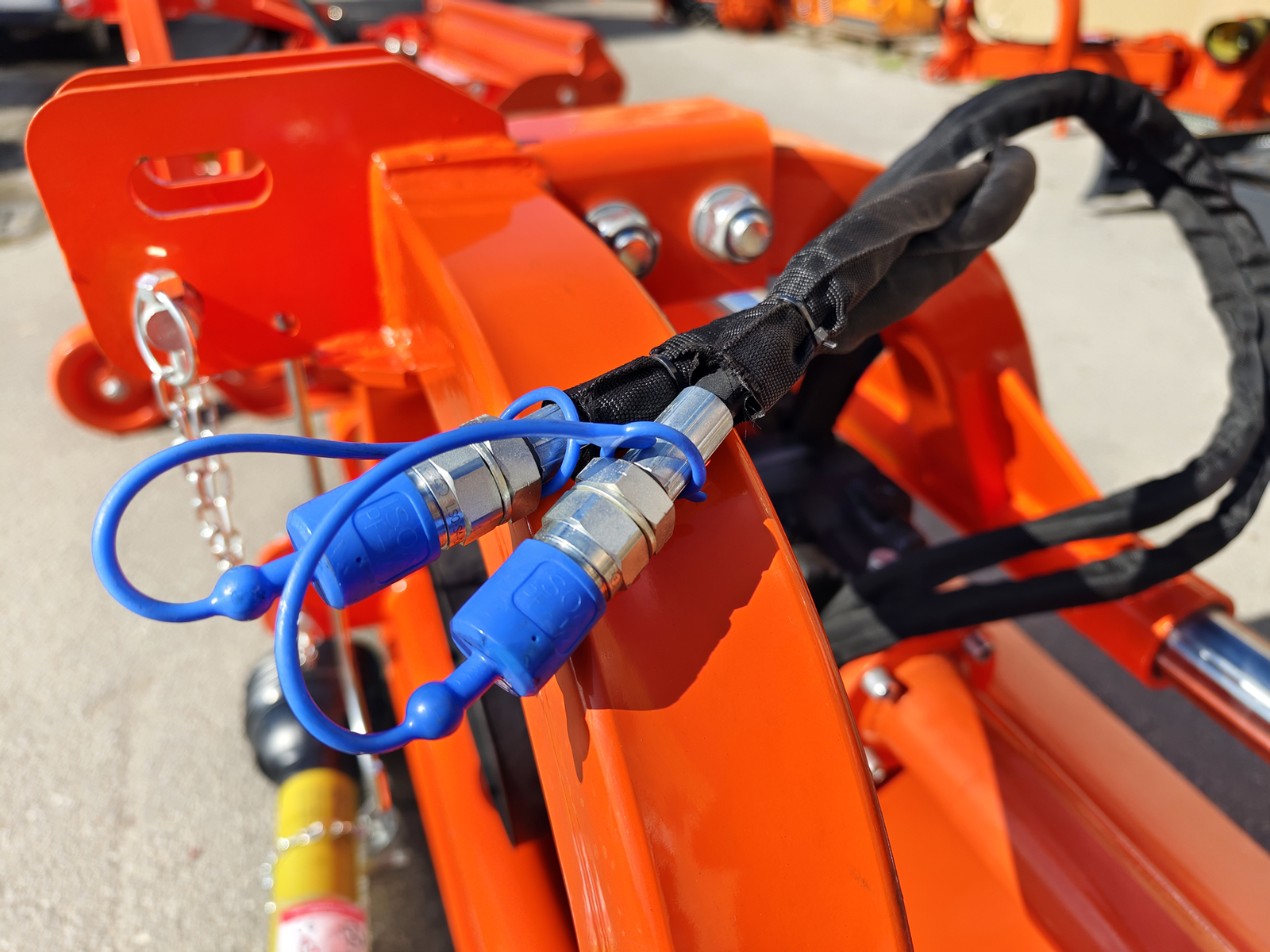

Le déport latéral hydraulique, de 40 cm, se commande depuis le poste de conduite avec le distributeur du tracteur : le broyeur travaille centré ou en déport, le long des bordures de parcelles, au ras des rangs et partout où il faut le décaler par rapport au tracteur. Il est livré avec 2 flexibles hydrauliques de 2,5 m à coupleurs rapides agricoles ½ pouce.

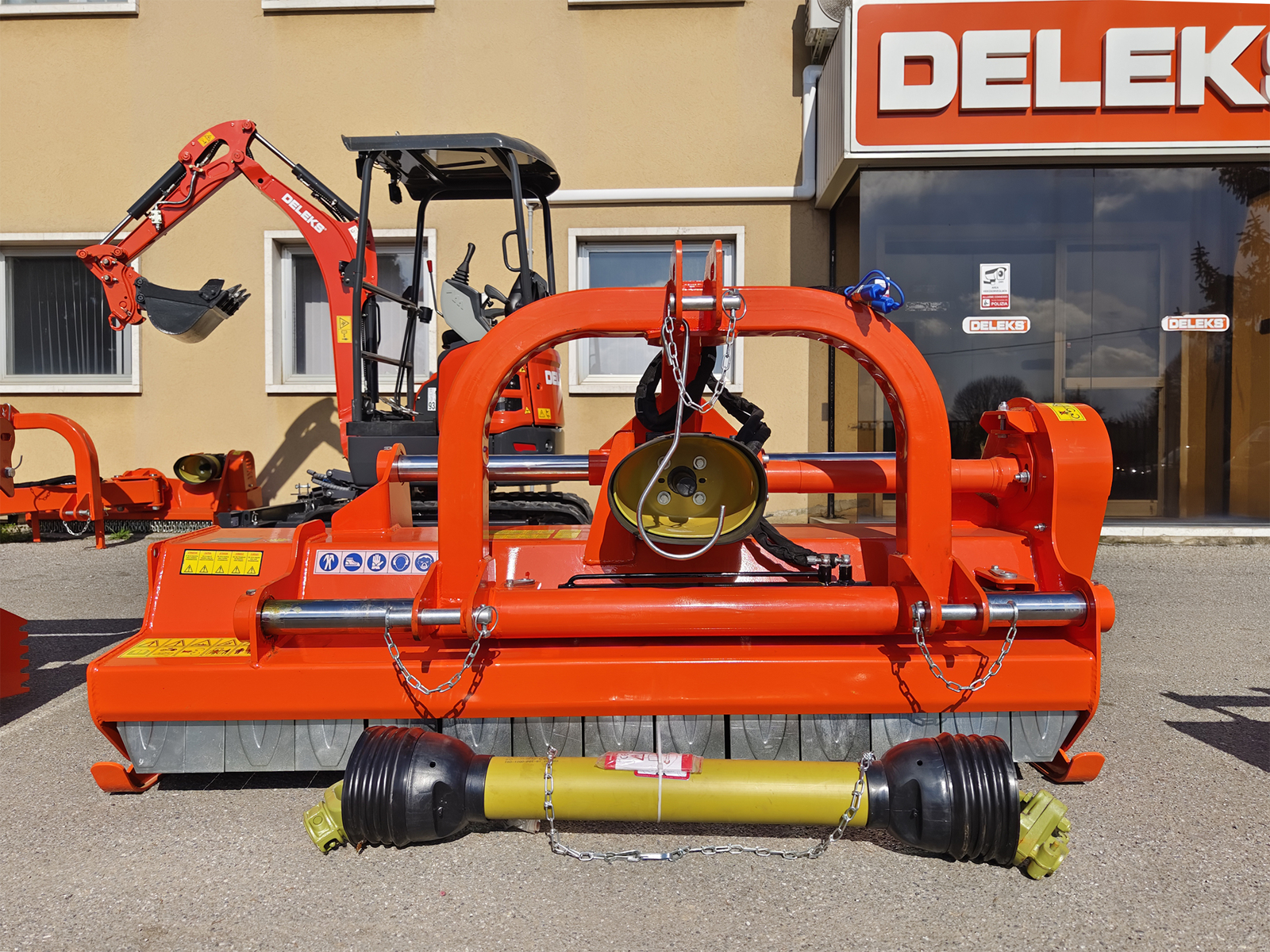

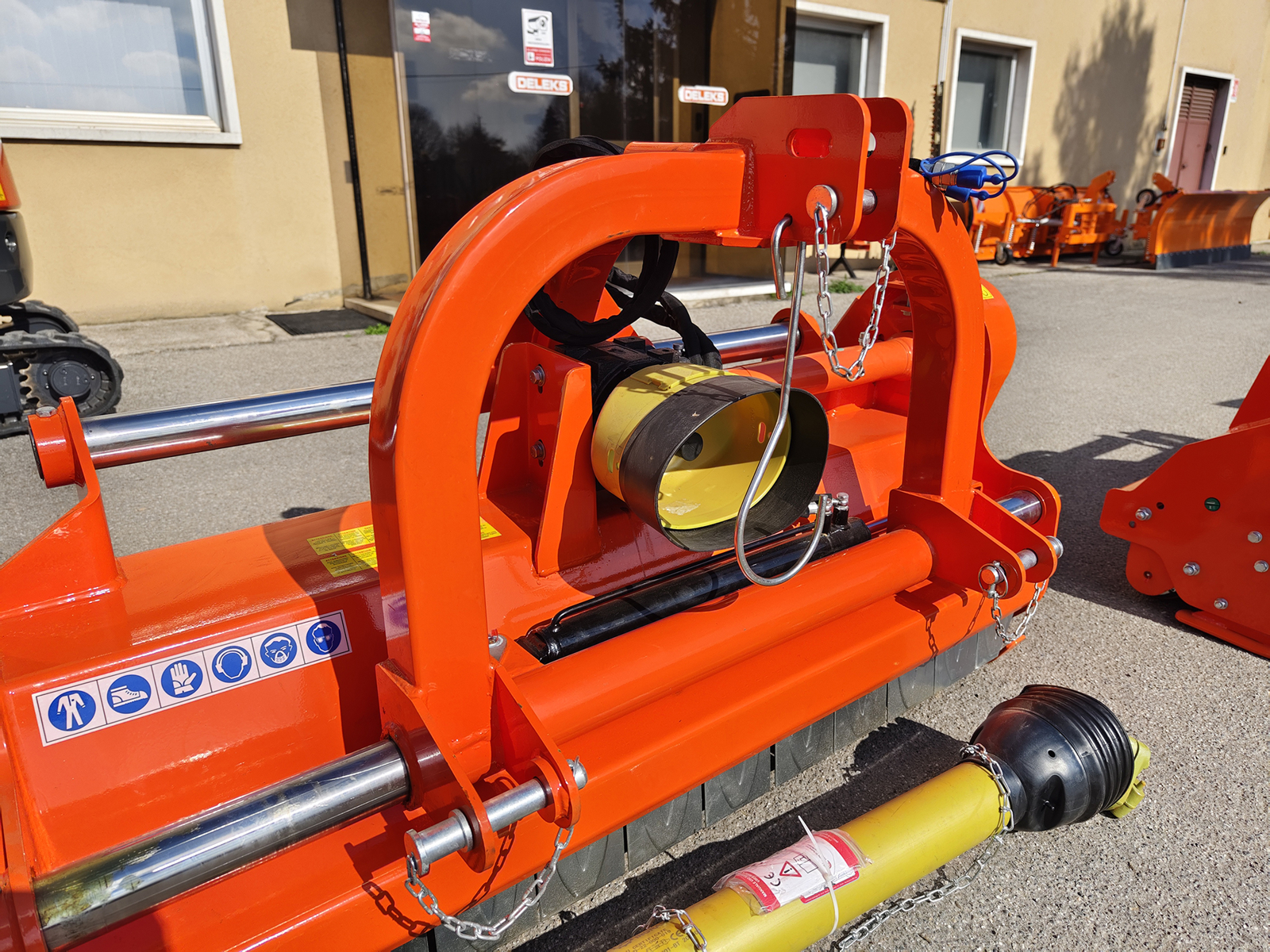

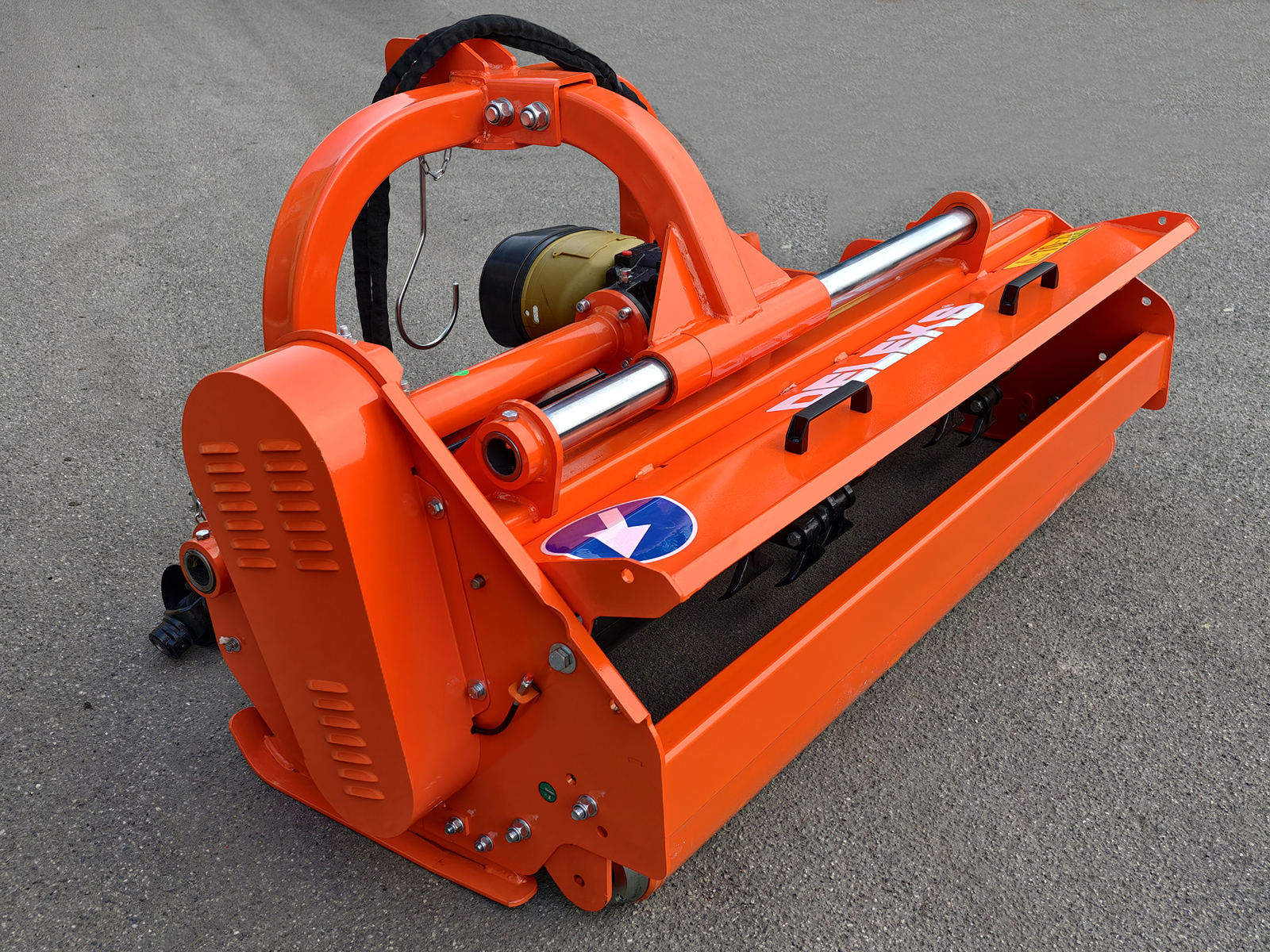

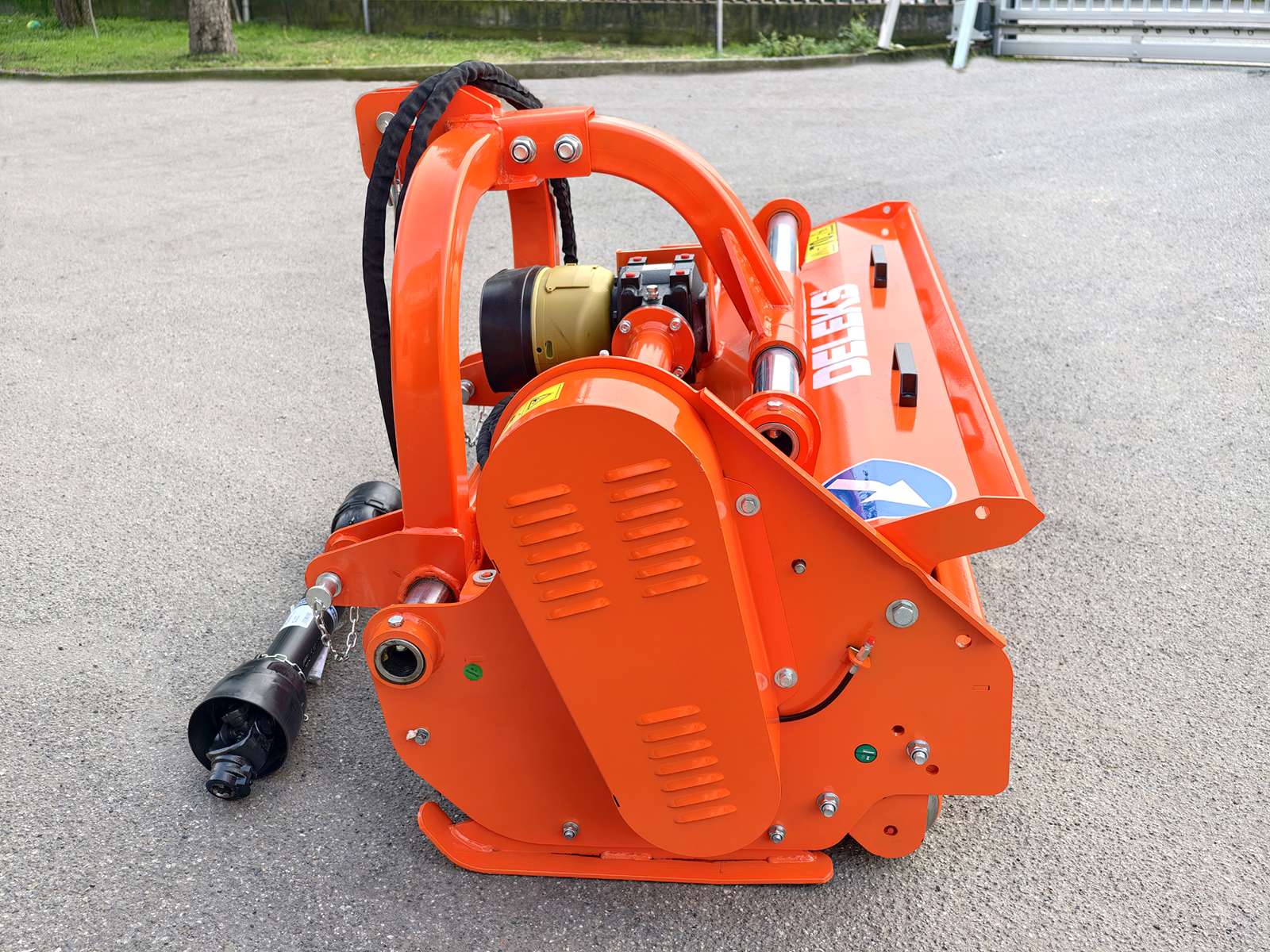

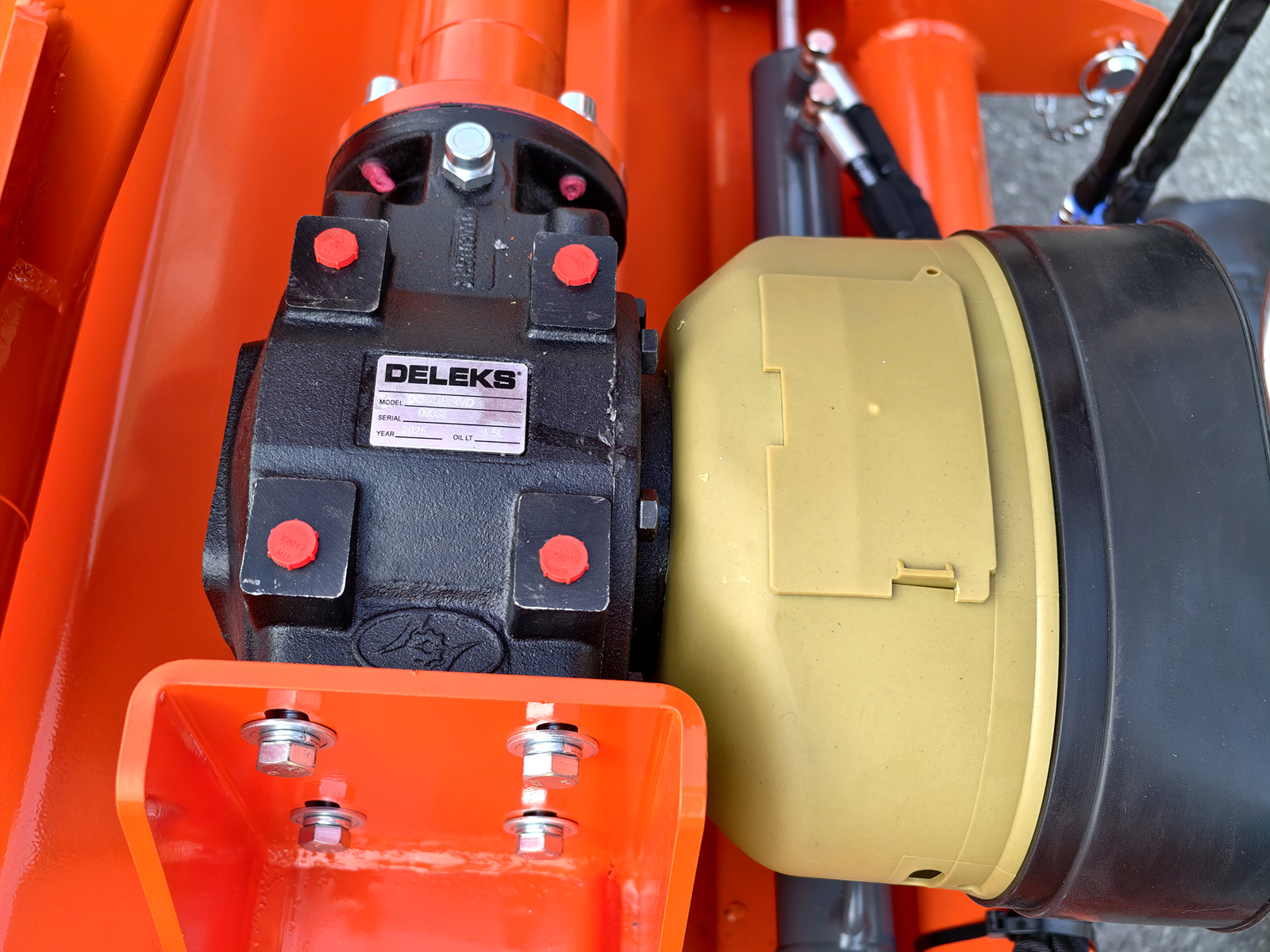

Boîtier à roue libre, 4 courroies et cardan

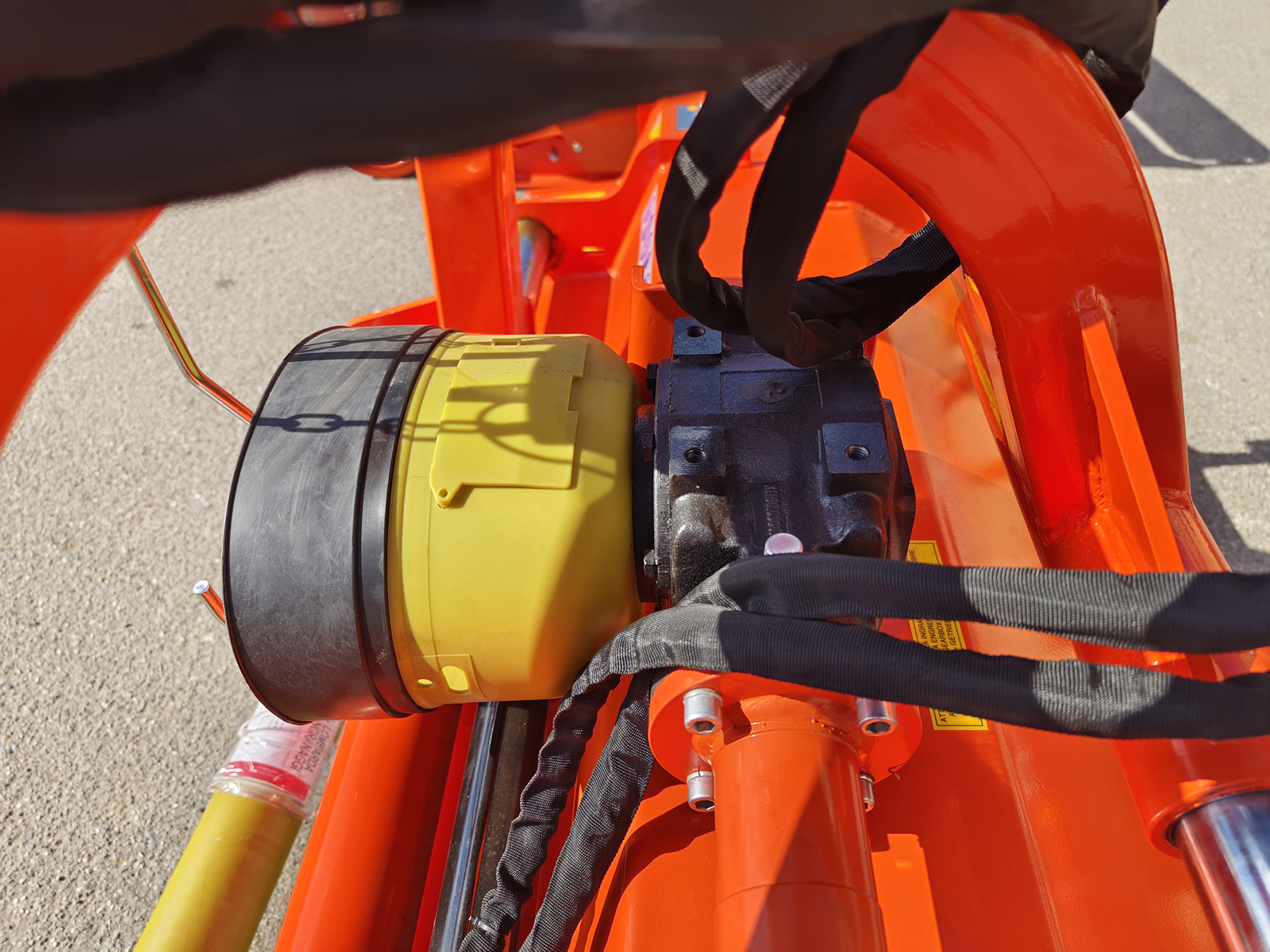

Le boîtier pour prise de force à 540 tr/min intègre une roue libre et bénéficie de 3 ans de garantie : quand on débraye la prise de force, le rotor continue de tourner sur son élan et s'arrête de lui-même, sans entraîner la transmission du tracteur. Le mouvement arrive au rotor par 4 courroies trapézoïdales 17x1270, sur le flanc de la machine ; la tension des courroies se règle de l'extérieur, avec le tendeur réglable. Le cardan homologué CE de catégorie 6, longueur 1 000 mm, à boulon de cisaillement, est fourni : le boulon se cisaille en cas de surcharge et protège la transmission.

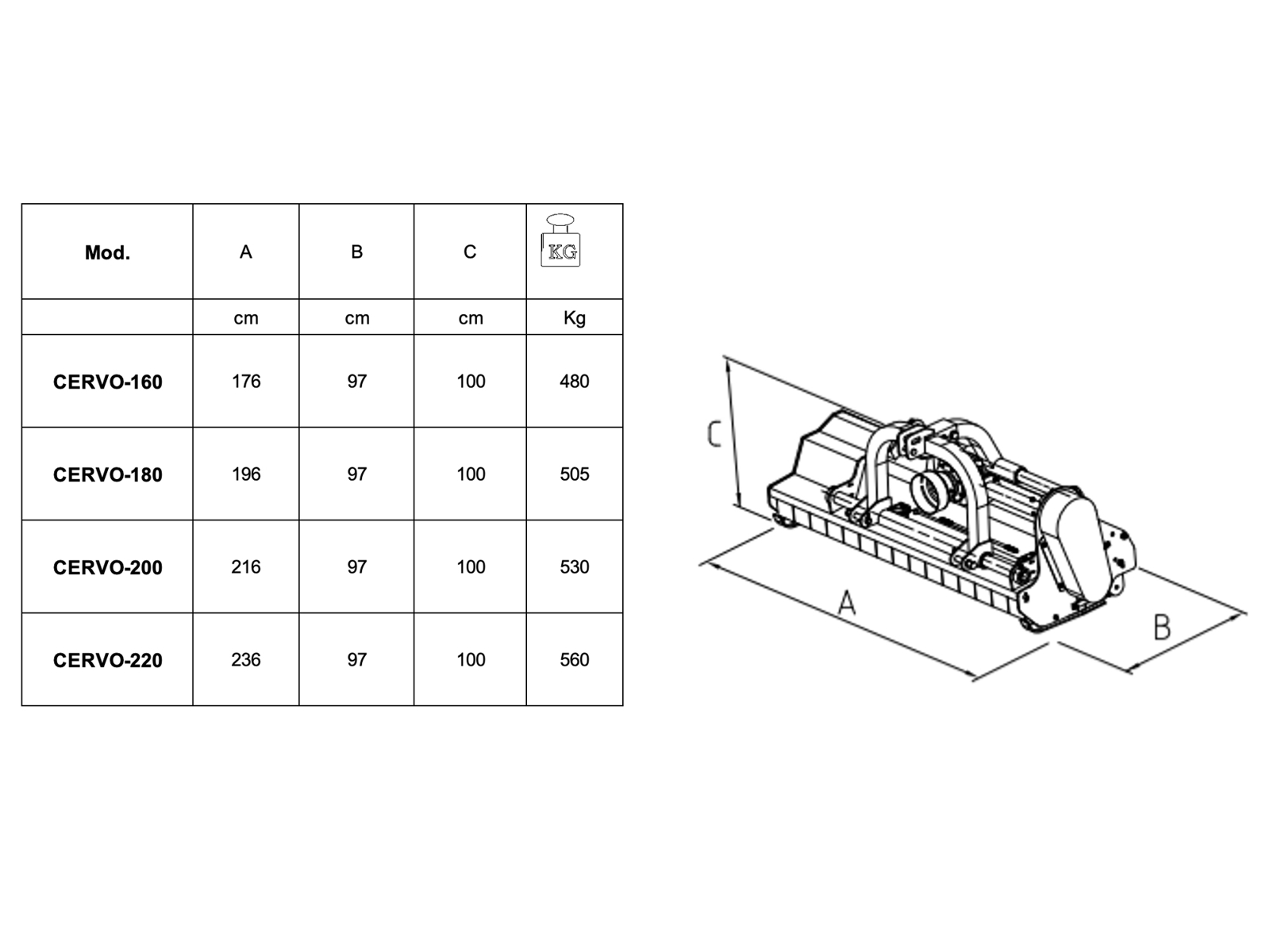

Dimensions, poids et livraison
Largeur de travail 2 000 mm, largeur hors tout 2 150 mm, longueur 1 030 mm, hauteur 1 050 mm, poids 530 kg. Il est expédié sur palette Euro, protégé par une cage métallique, dans un emballage de 215 × 105 × 105 cm (678 kg brut, 2,37 m³), avec livraison gratuite : avant l'expédition, DELEKS® contrôle les niveaux d'huile et de graisse. Pour réduire l'encombrement, la tête d'attelage 3 points voyage démontée et doit être montée avant l'utilisation. Il est conforme à la directive Machines CE, certifié TÜV et garanti 2 ans.
Domaines d'utilisation
- Vignes, vergers et oliveraies : sarments et résidus de taille jusqu'à 6-7 cm, herbe de l'inter-rang
- Friches et terrains à remettre en état : herbes hautes, ronces et broussailles
- Bordures de champ, fossés et rangs : travail en déport avec le déport hydraulique
- Plein champ : chaumes et résidus de culture
- Terrains plats et en pente, avec des tracteurs à roues ou à chenilles de 60 à 100 ch
Options et pièces de rechange
Depuis cette fiche, vous pouvez ajouter à la commande le kit de 10 marteaux (MAZZE10A), les 10 écrous et boulons pour marteaux (DB10A), le kit de 60 couteaux (COLTELLI60TORO), le jeu de 4 courroies de rechange (CINGHIE4A), le disque interceps hydraulique DISC-603T (référence DISC603T), la réduction universelle pour prise de force (RID1), le troisième point de 680 mm (BE0124) et le troisième point de 730 mm (BE0125). Les autres pièces s'identifient sur les vues éclatées avec le service technique.
FAQ
Quelle puissance faut-il pour le CERVO-200 ?
De 60 à 100 ch, avec une prise de force à 540 tr/min et un attelage 3 points de catégorie 2. Le relevage compte aussi : il doit pouvoir soulever les 530 kg du broyeur.
Quelles branches broie-t-il ?
Les sarments, les résidus de taille et le bois jusqu'à 6-7 cm de diamètre, selon le type et l'état du matériau, en plus des herbes hautes, des ronces et des broussailles. Pour les rejets et les branches jusqu'à 15 cm, il y a le broyeur forestier GORILLA.
Marteaux ou couteaux ?
Il est livré avec 18 marteaux de 1 100 g ; sur demande, il peut être équipé de couteaux triples, avec le kit COLTELLI60TORO.
Comment fonctionne le déport latéral ?
Il est hydraulique, de 40 cm : il se commande depuis le poste de conduite avec le distributeur du tracteur, même pendant le travail.
Comment se règle la hauteur de coupe ?
De 5 à 55 mm, avec le rouleau arrière surdimensionné et les patins latéraux.
Le cardan est-il fourni ?
Oui : cardan homologué CE de catégorie 6, longueur 1 000 mm, à boulon de cisaillement.
Quelle différence avec le TORO ?
Le TORO est plus large, de 200 à 240 cm, et plus lourd, de 690 à 770 kg : rotor de 170 mm, 5 courroies, déport hydraulique de 50 cm, pour tracteurs jusqu'à 120 ch. Le CERVO va de 160 à 220 cm et de 480 à 560 kg, pour tracteurs de 50 à 100 ch.
Quelle différence avec la série moyenne ?
Les broyeurs de la série moyenne ont des marteaux de 820 g, pèsent de 285 à 428 kg et broient des branches jusqu'à 4-5 cm. Le CERVO-200 a des marteaux de 1 100 g, pèse 530 kg et broie jusqu'à 6-7 cm.
Pièces de rechange et assistance DELEKS®
Les pièces de rechange d'origine partent des entrepôts DELEKS® en Europe : marteaux, supports, courroies, roulements, rouleau arrière, patins et éléments de transmission sont disponibles pour l'entretien courant comme pour les réparations. Le service après-vente DELEKS® suit directement chaque client : conseil technique, gestion de la garantie, pièces d'origine identifiées sur les vues éclatées et aide au choix du broyeur et des accessoires adaptés au tracteur. La machine est livrée avec la déclaration de conformité CE, la facture et la notice d'utilisation et d'entretien. Garantie 2 ans et livraison gratuite.
CARACTERISTIQUES
| Caractéristiques | Unité métrique | Unité US |
|---|---|---|
| Largeur de travail | 2000.0 mm | 6.50 ft |
| Largeur total | 2150.0 mm | 7.00 ft |
| Hauteur de coupe min/max | 5.0 - 55.0 mm | 0.2 - 2.16 in |
| Poid | 530.0 kg | 1160.0 lb |
| Hauteur totale | 1050.0 mm | 3.45 ft |
| Puissance du tracteur | 60 - 100 cv | 60 - 100 Hp |
| Attelage 3 points | Cat. 2 (ø 25.0-28.0mm) | Cat. 2 (ø 25.0-28.0mm) |
| Position du boitier de transmission | 800mm du coté gauche/ 1200mm du coté droit | 31.50 in from left side / 47.24 in from right side |
| Hauteur du capot | 500.0 mm | 19.70 in |
| Distance des 2 points inférieurs | 740.0 - 890.0 mm | 29.0 - 35.0 in |
| Nbre de marteaux | 18 | 18 |
| Diamètre maximum de coupe | 60.0 - 80.0 mm | 2.35 - 3.15 in |
| Longueur totale | 1030.0 mm | 3.38 ft |
| Distance entre le boitier de transmission et la terre | 550.0 mm | 21.65 in |
| Epaisseur de la tôle | 5.0 mm | 0.16 in |
| Epaisseur des cotés | 8.0 mm | 0.31 in |
| Epaisseur des patins latéraux | 6.0 mm | 0.23 in |
| Transmission: type | Courroies V | Courroies V |
| Transmission : boitier de transmission | JCCT - Garantie 3 ans | JCCT - Garantie 3 ans |
| Transmission : prise de force | 540 r/min | 540 r/min |
| Transmission : sens de rotation | Horaire | Horaire |
| Transmission : roue libre | √ | √ |
| Transmission : vitesse du rotor | 2140 rpm | 2140 rpm |
| Transmission : huile du boitier | Oui / SAE 120 - ISO 72925 | Oui / SAE 120 - ISO 72925 |
| Transmission : Nombre de courroie | 4 | 4 |
| Transmission : dimensions des courroies | 17x1270 | 17x1270 |
| Rotor : diamètre | 152.0 mm | 6.00 in |
| Rotor : roulement et dimensions | 40x90 | 40x90 |
| Rotor : équilibrage | Électronique | Électronique |
| Rotor : épaisseur | 8.0 mm | 0.31 in |
| Marteau : poid | 1100.0 g | 38.80 oz |
| Marteau : ø du trou | 16.0 mm | 0.63 in |
| Marteau : largeur de base | 140.0 mm | 5.5 in |
| Marteau : largeur de la tête | 40.0 mm | 1.57 in |
| Marteau : extension diagonale | 97.0 mm | 3.82 in |
| Rouleau : diamètre | 152.0 mm | 5.98 in |
| Rouleau: épaiseur | 6.0 mm | 0.23 in |
| Rouleau: roulements et dimensions | 90x40 mm - GB276-6308 | 90x40 mm - GB276-6308 |
| Flexibles hydrauliques | 2500.0 mm, 1/2" AGRI, WP-400 bar | 100.0 in / connections 1/2" AGRI, WP-400 bar |
| Cardan | CE 6x1000 mm + boulon de cisaillement | CE 6x1000 mm + shear bolt |
| Longueur du capot | 1000.0 mm | 39.40 in |
| Déport horizontal | 400.0 mm hydraulique | 15.75 in (Hydraulic) |
| Poids brut d'expédition | 678 kg | 1495 lb |
| Volume de l'emballage | 2.37 m3 | 83.7 cu ft |
| Dimensions de la marchandise pour envoi | 2150.0*1050.0*1050.0 mm | 7.00*3.45*3.45 ft |
