Rotovator pour tracteur 150 cm DFH-150, fraise rotative série lourde 35-60 ch, attelage cat. 1-2

Disponible
COD. DFH150PTO - EAN 8053470230790
2.266,00€TTC
Livraison gratuite!
Loading...
2.266,00€TTC
Livraison gratuite!
Regarder les détails.

4.6

1551 avis

2.266,00€TTC
 DEMANDER DES INFORMATIONS

VIDEO

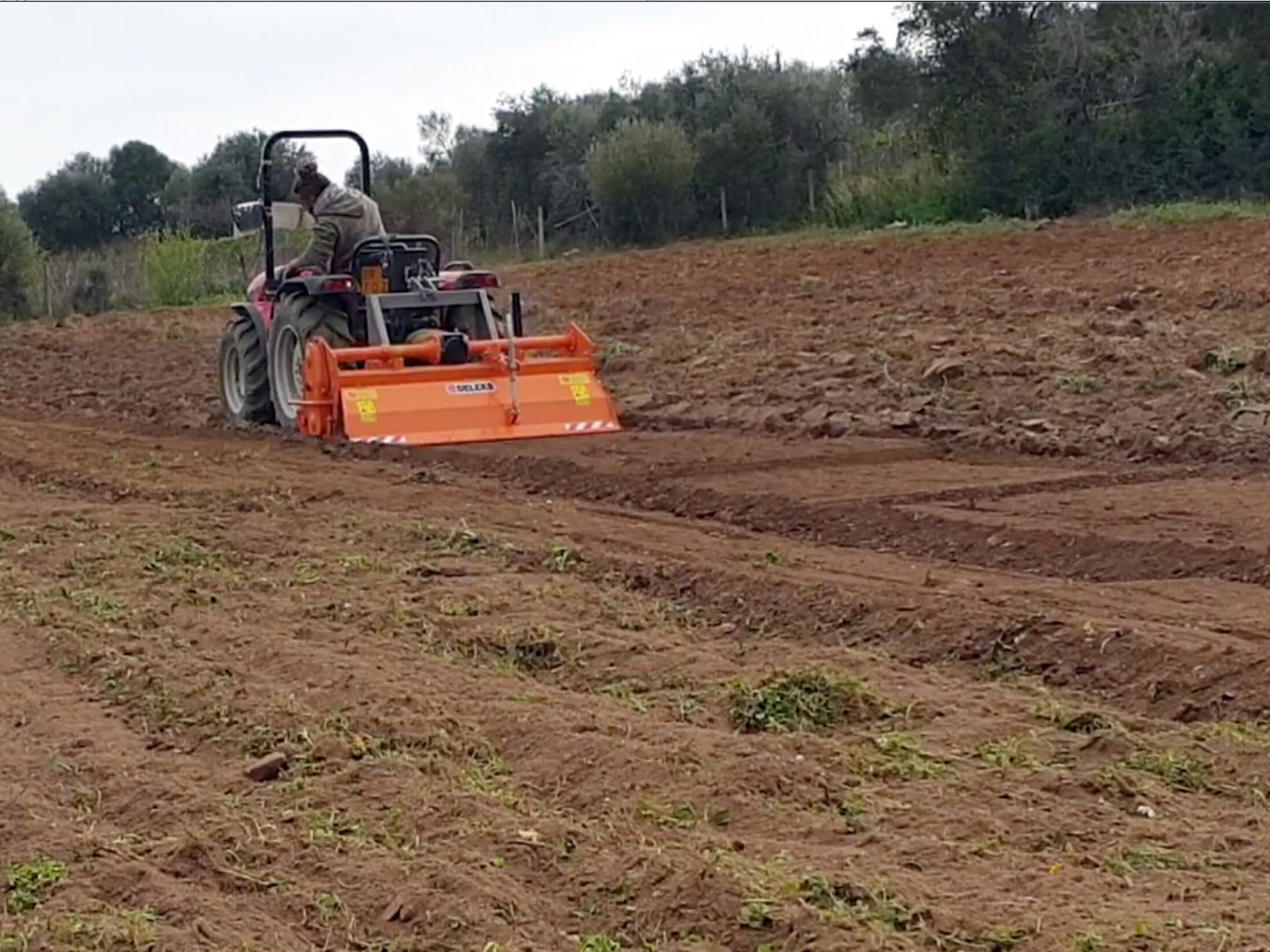

Test sur le terrain
Test sur le terrain
Test sur le terrain
Test sur le terrain
Essai sur le terrain
Essai sur le terrain

DETAILS

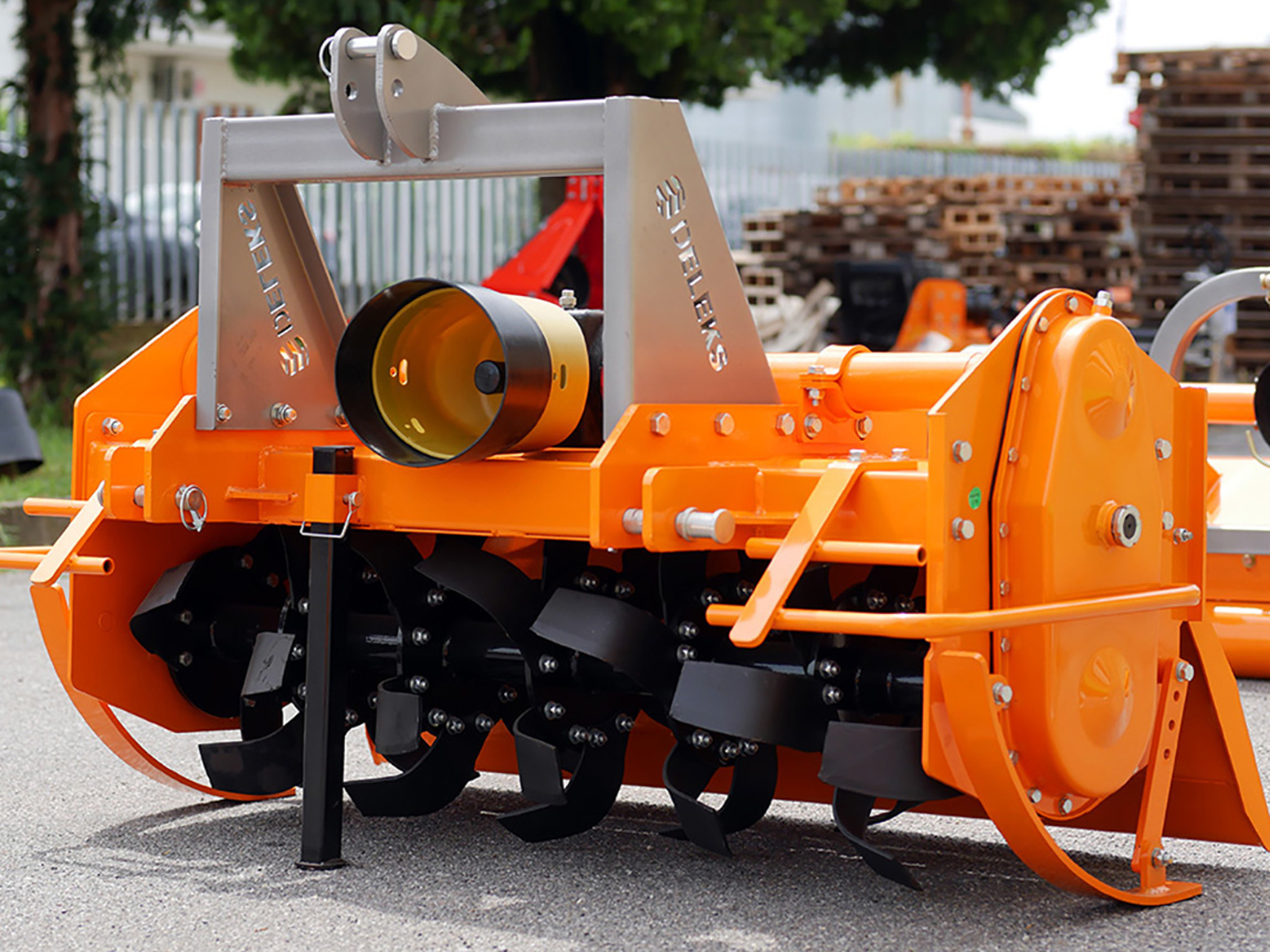

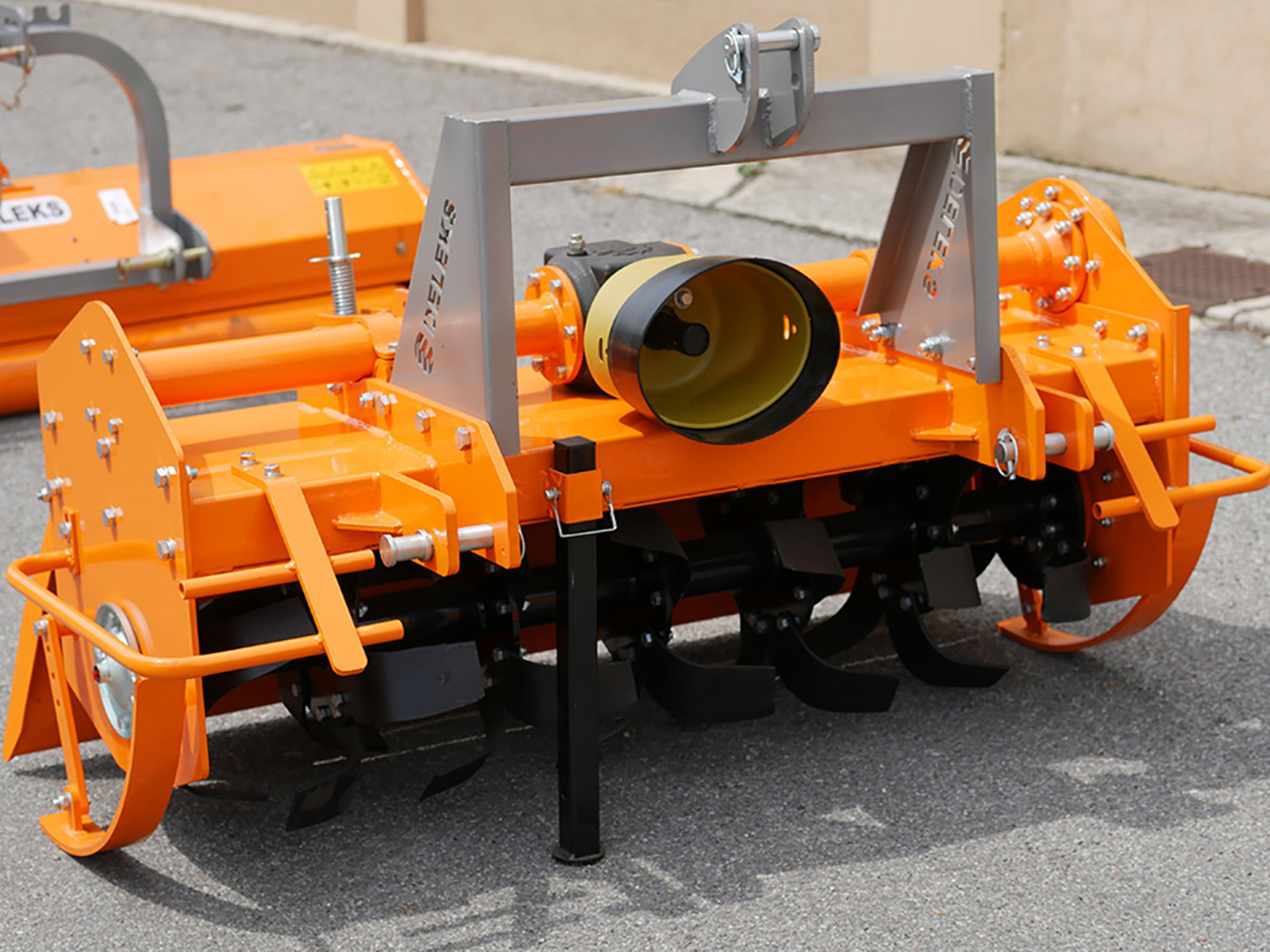

Rotovator pour tracteur de 150 cm de largeur de travail, série lourde DELEKS® : la fraise rotative des tracteurs fruitiers et de plaine de 35 à 60 ch avec attelage trois points de catégorie 1 et 2, comme New Holland T3F et T4F, John Deere séries 3 et 4, Landini, Kubota L, Same, Deutz-Fahr, Solis et la plupart des tracteurs de 35 à 60 ch. Châssis de 352 kg avec flancs de 8 mm, transmission latérale par pignons, boîtier DELEKS® 540 tr/min garanti trois ans, 42 lames hélicoïdales forgées sur 8 flasques et capot arrière réglable. Elle travaille de 16 à 20 cm de profondeur avec le rotor à 210 tr/min et arrive complète avec son cardan CE à limiteur ; livraison gratuite.

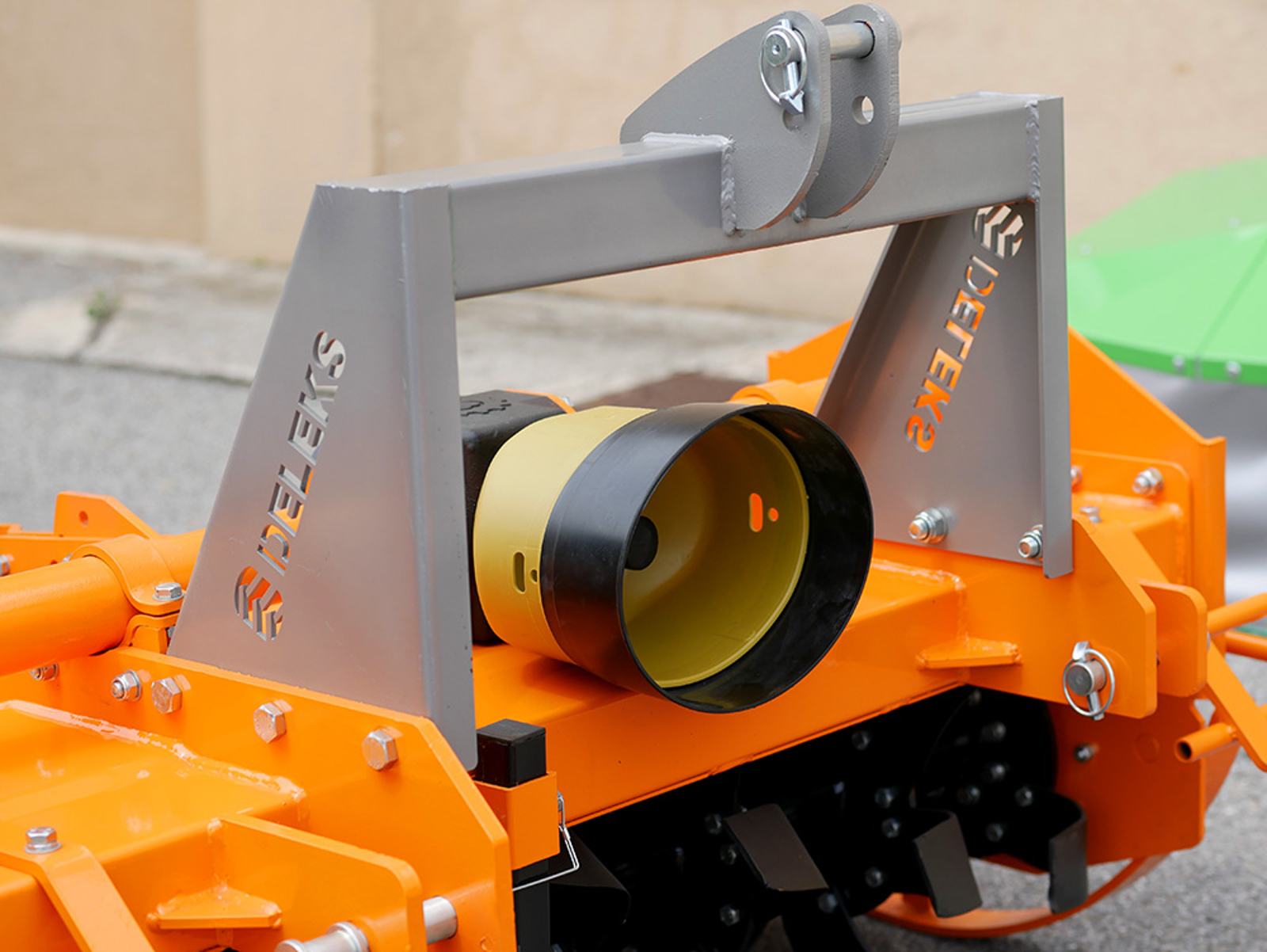

Pour quels tracteurs

La DFH-150 est le rotovator le plus compact de la série lourde : 150 cm de travail et 170 cm hors tout, la bonne mesure derrière les tracteurs fruitiers et les compacts de 35 à 60 ch, avec 352 kg que leur relevage soulève sans difficulté et qui, au champ, tiennent la profondeur sans rebondir. L'attelage trois points est fixe, avec le boîtier central, et de catégorie 1 et 2 (axes ø 19-22 mm et ø 25-28 mm, écartement des bras inférieurs réglable de 745 à 870 mm) ; la prise de force doit tourner à 540 tr/min. Pour travailler au ras du rang ou sous la frondaison, la même gamme propose les rotovators lourds à déport hydraulique DFHIDR-150 et DFHIDR-180.

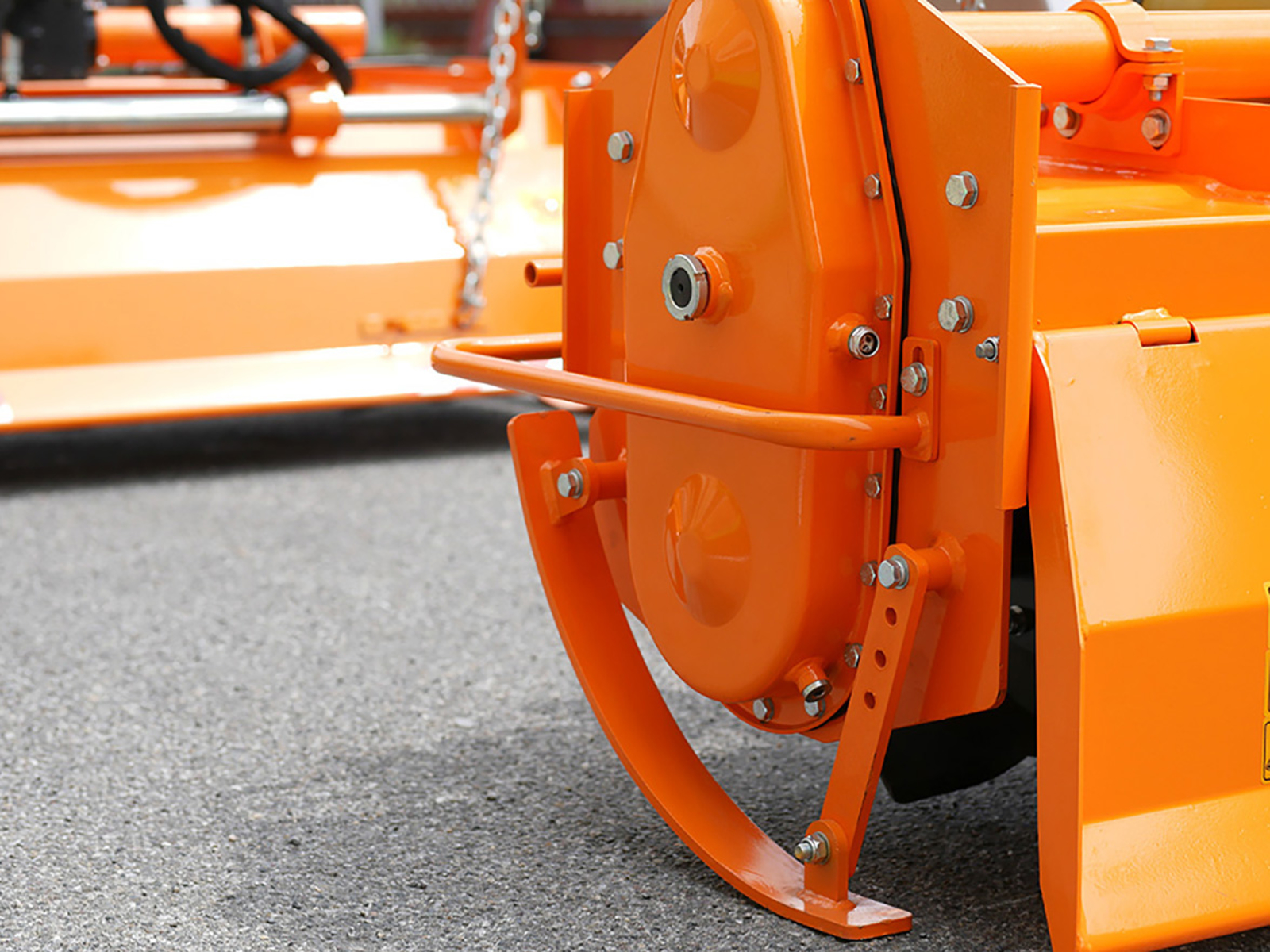

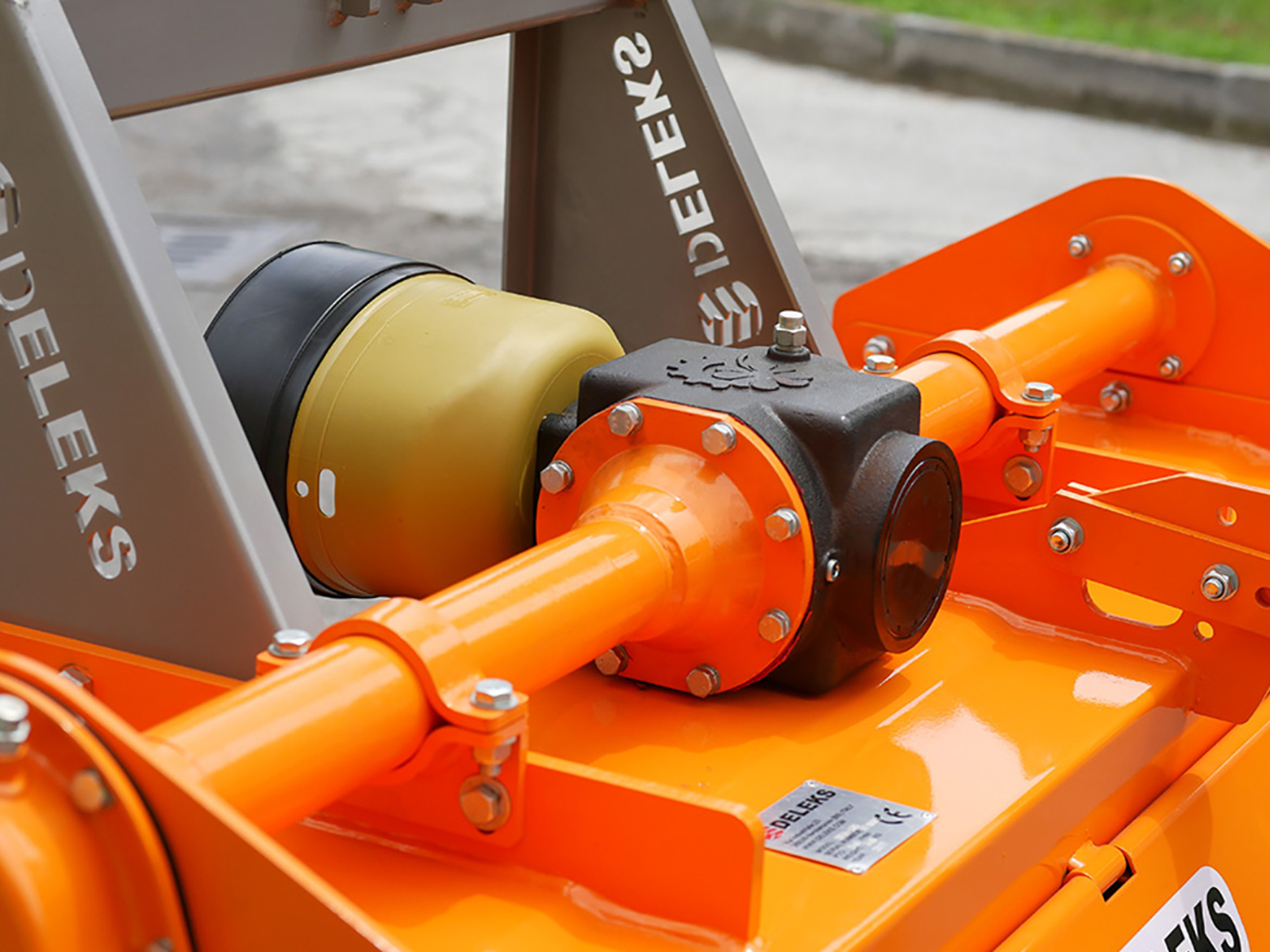

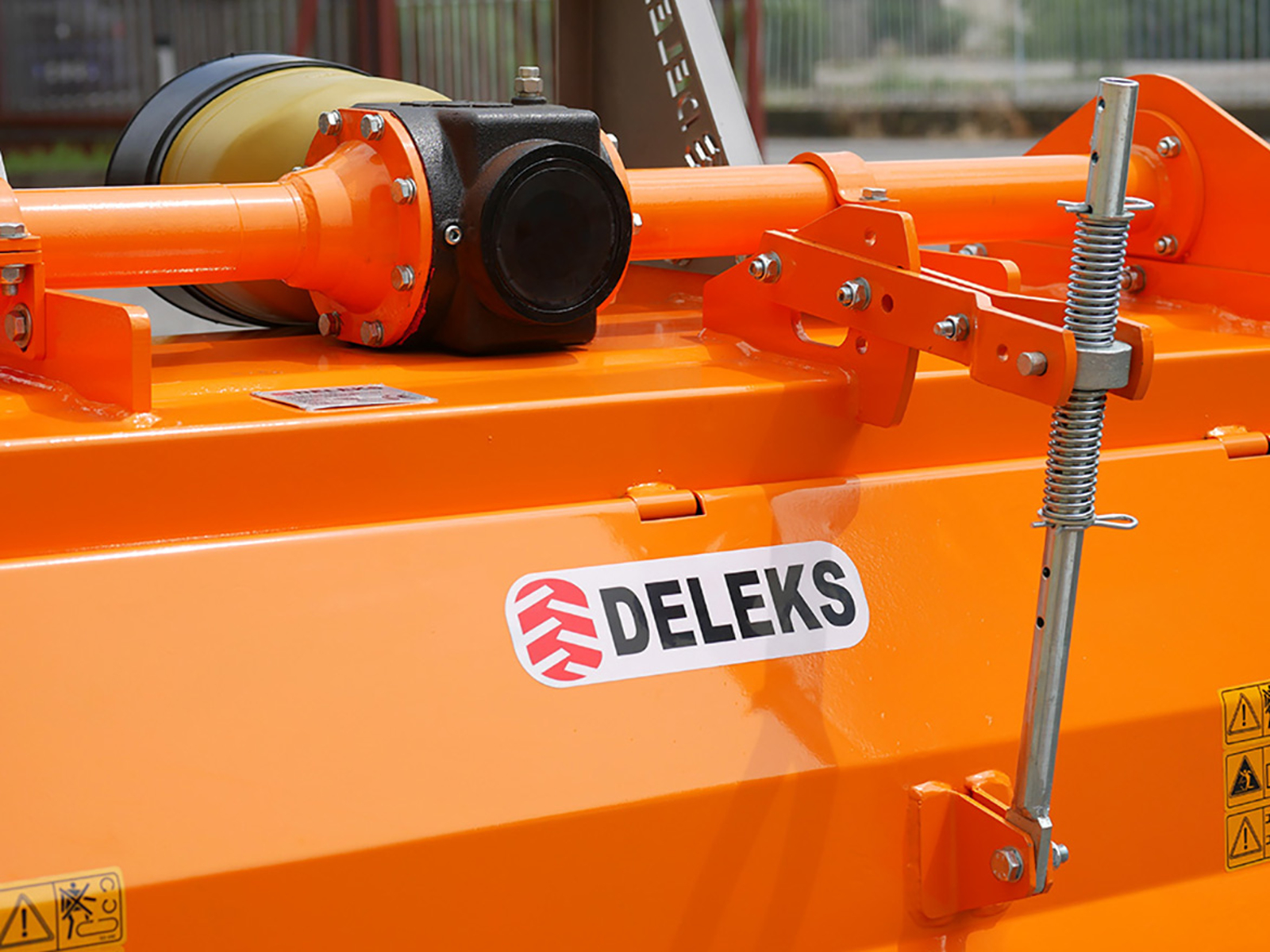

Transmission par pignons et boîtier 540 tr/min

Le boîtier DELEKS® 540 tr/min, à carter en fonte, est garanti trois ans et arrive déjà rempli d'huile SAE 120 ; du boîtier, le mouvement passe au rotor par une transmission latérale à pignons, sans chaîne : la solution qui tient les longues heures de travail et les terres lourdes. Le rotor tourne à 210 tr/min, plus lentement que sur les fraises légères : il donne plus de couple à chaque lame et émiette plus fin. Le cardan CE catégorie 6 de 1000 mm à limiteur à friction bidisque Ø 180 mm est compris : le limiteur protège rotovator et tracteur quand une lame rencontre une pierre ou une racine, et se règle selon le tracteur et le terrain en suivant la notice.

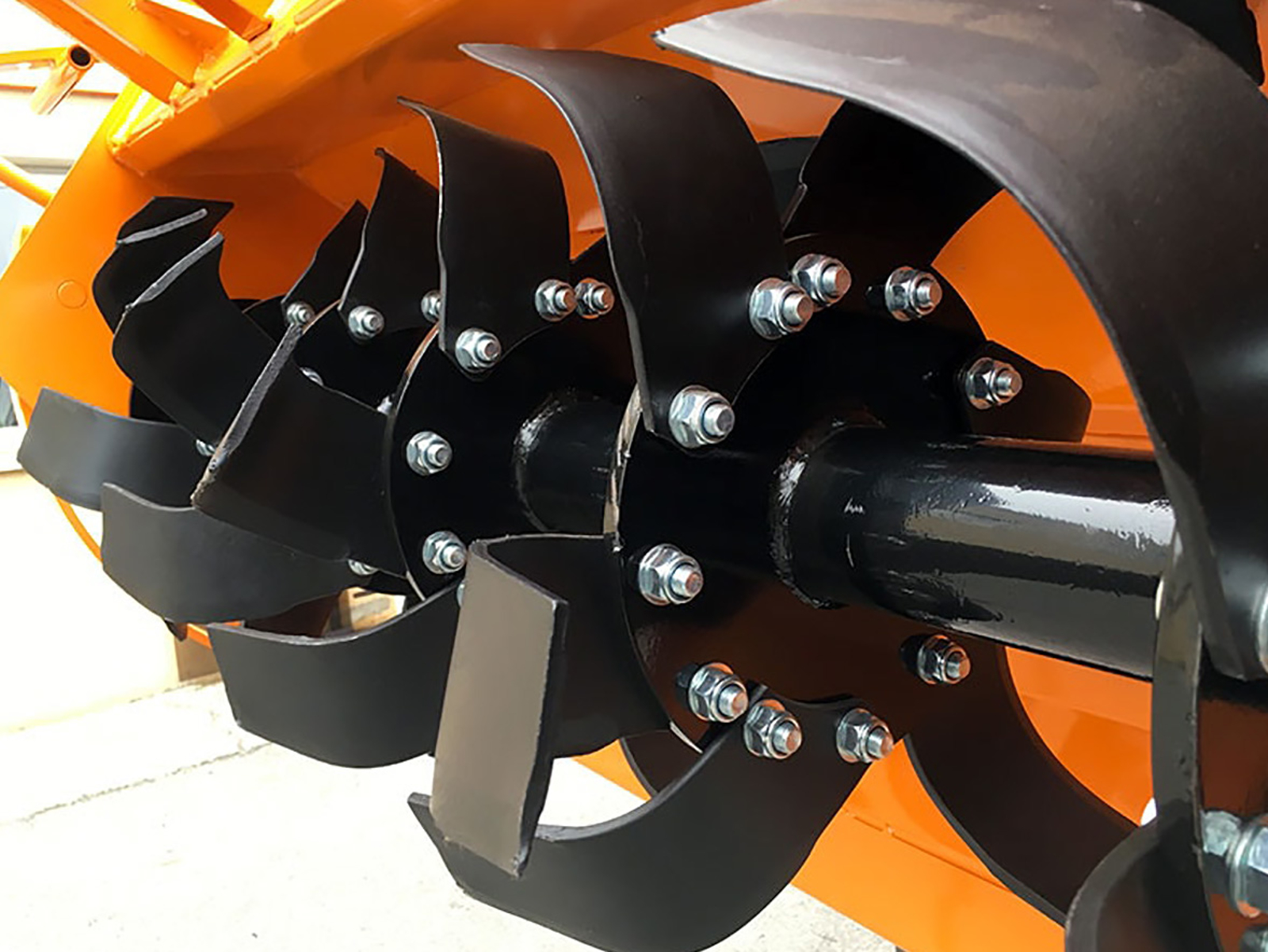

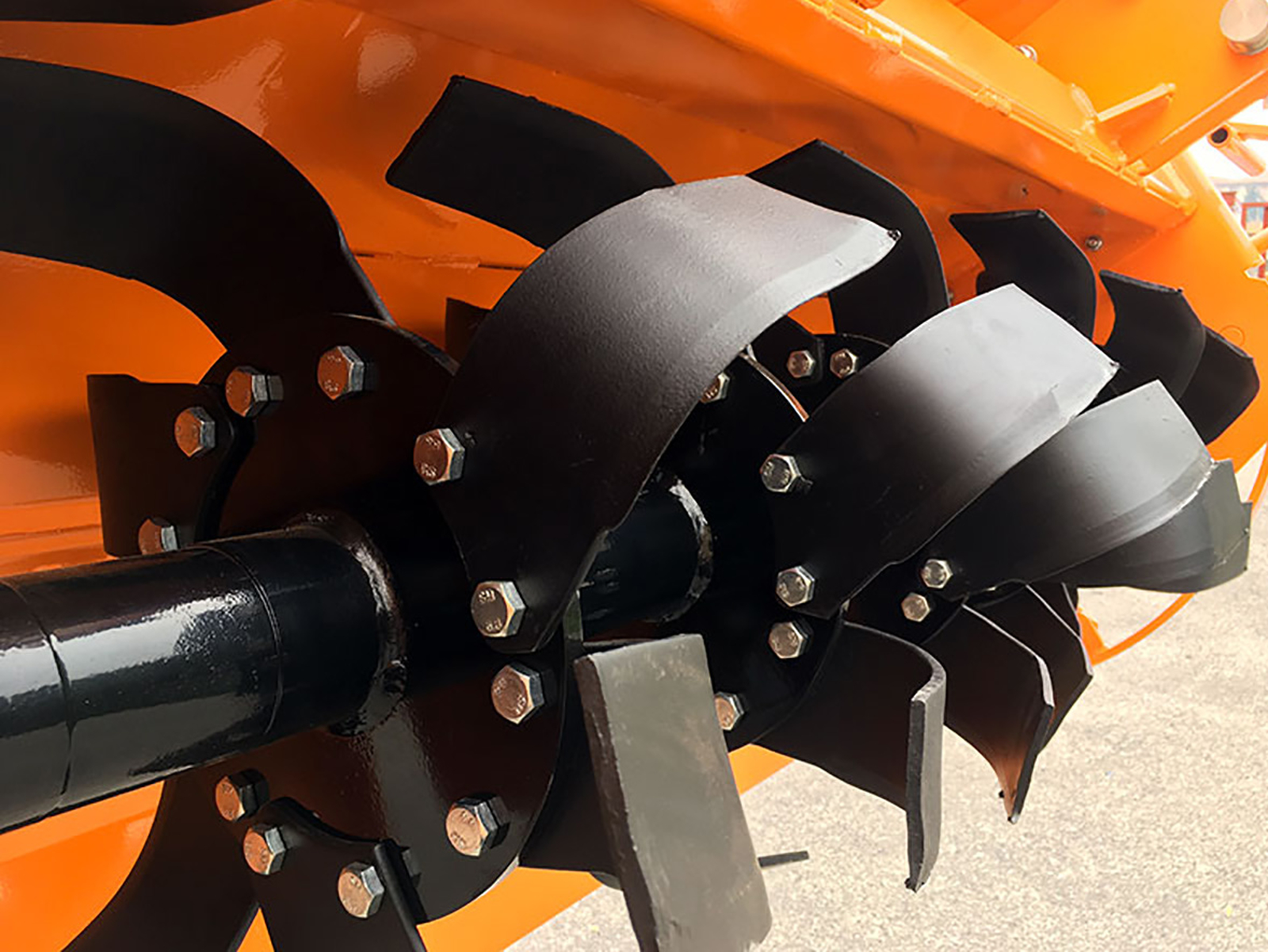

Rotor et lames hélicoïdales forgées

Le rotor mesure 480 mm de diamètre lames montées, sur un arbre de 76 mm avec roulements 6306 et 6309 et flancs en tôle de 8 mm. Les 42 lames hélicoïdales forgées sur 8 flasques (6 par flasque, 3 sur les deux flasques extérieures ; 180 × 83 mm, épaisseur 6 mm, courbure 250 mm, 810 g pièce) entrent dans le sol progressivement, avec moins de vibrations et un émiettage plus fin que les lames droites ; elles sont fixées par deux boulons chacune (trous ø 13 mm, entraxe 55 mm) et se remplacent une à une, avec la même pièce de rechange pour tous les rotovators DFH. Profondeur de travail de 160 à 200 mm, réglée par les patins latéraux.

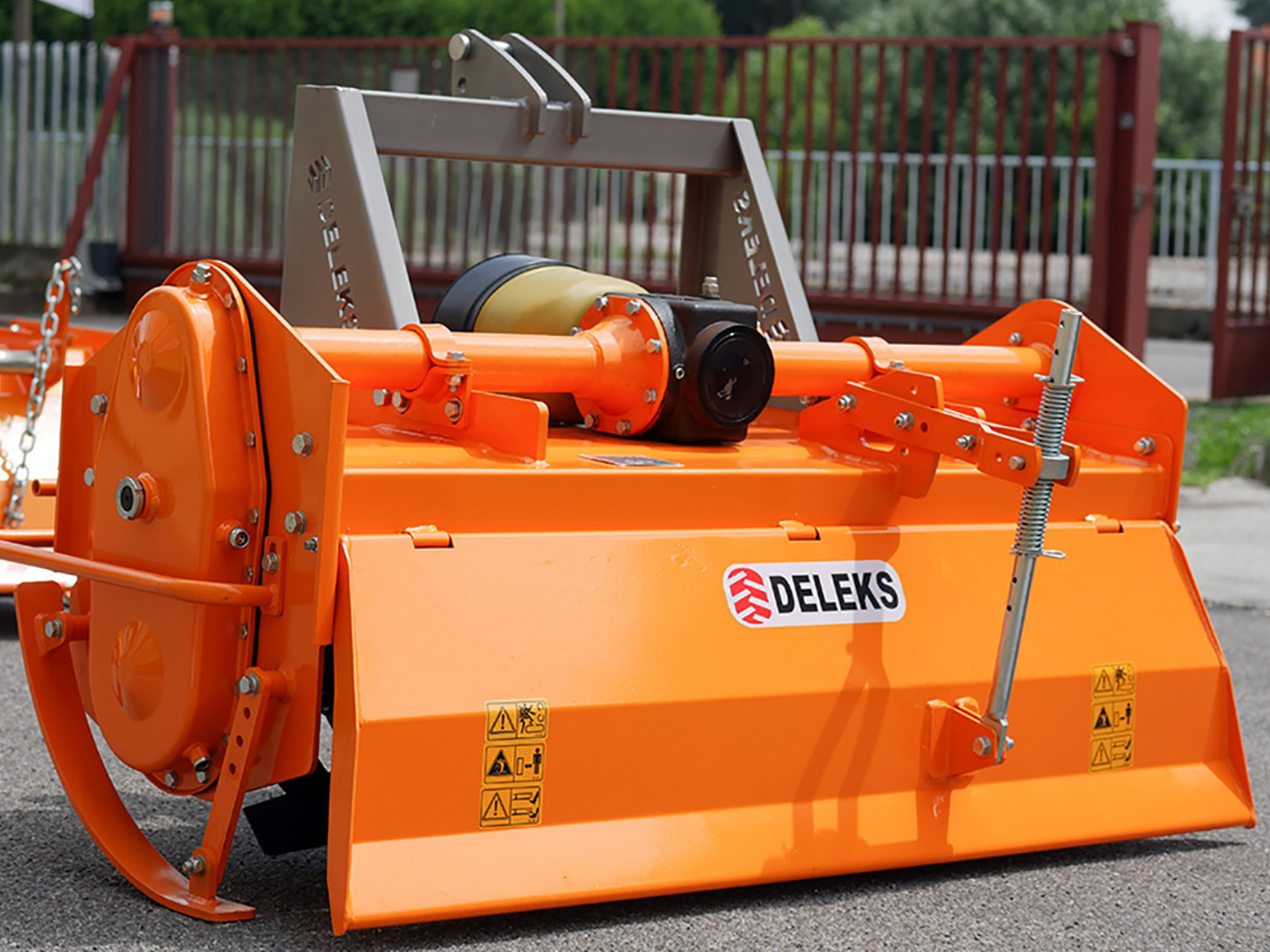

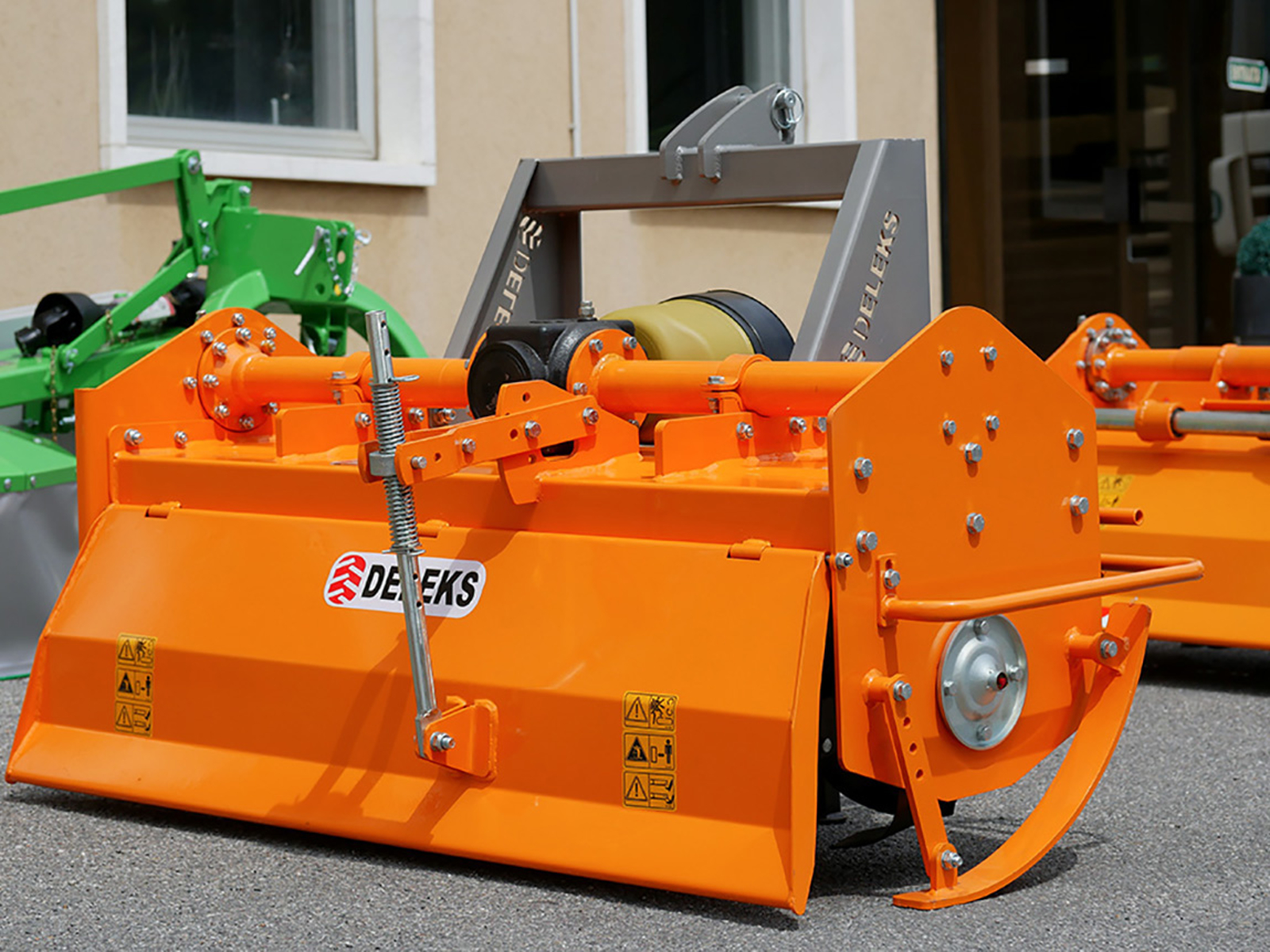

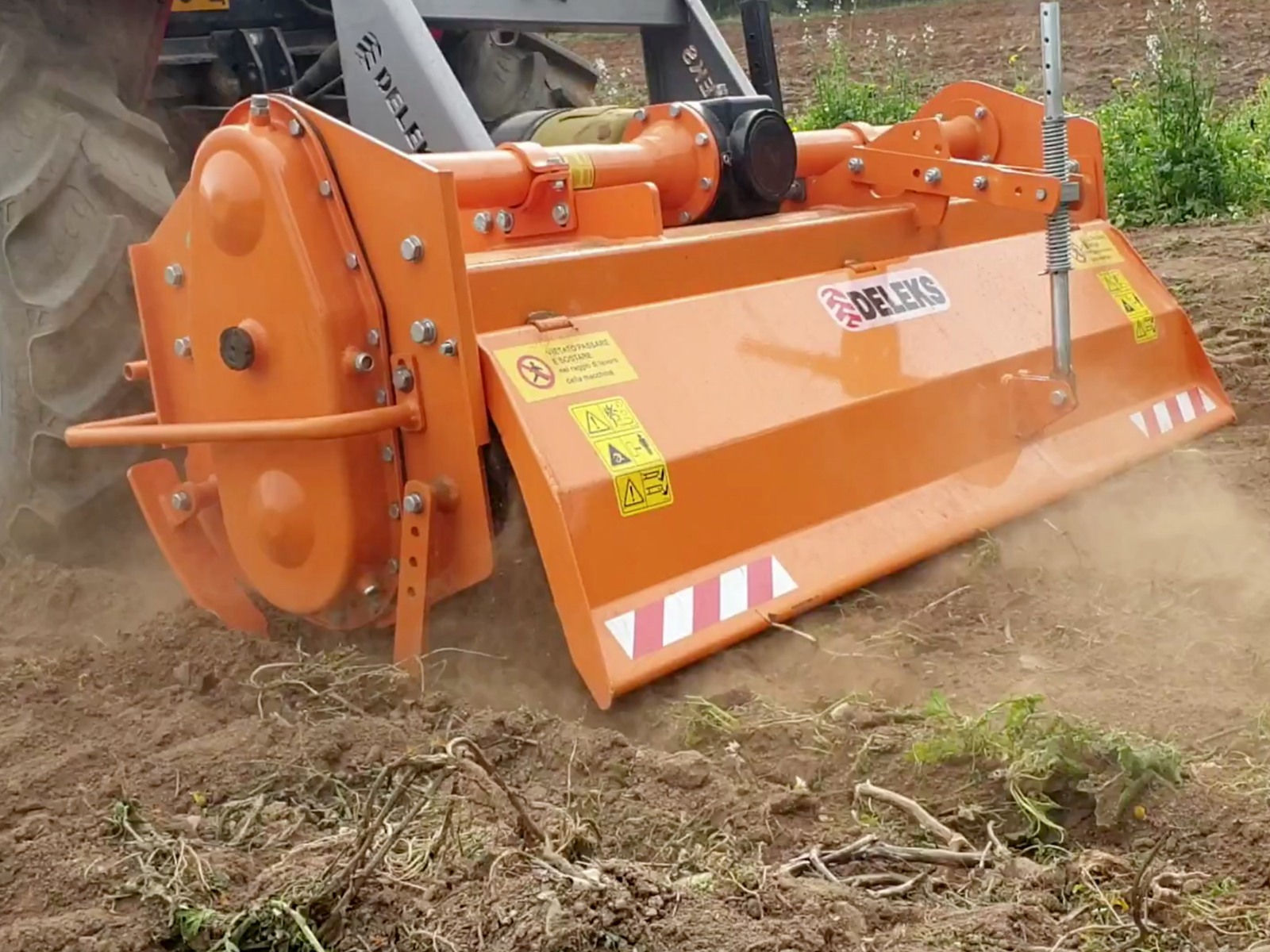

Capot réglable et travail en terre lourde

Le capot arrière se règle en hauteur : fermé il retient la terre plus longtemps entre les lames et affine le lit de semence, ouvert il laisse sortir les grosses mottes et les résidus de culture. Avec 352 kg et le rotor lent, le rotovator reste en profondeur même en argile et en terre dure de fin d'été, là où les fraises légères rebondissent ; en terrain très caillouteux, l'enfouisseur de pierres est le meilleur choix.


Dimensions, poids et livraison

Largeur de travail 1495 mm, largeur totale 1700 mm, longueur 720 mm, hauteur 1030 mm, poids 352 kg ; le boîtier est à 590 mm du sol. Il voyage sur palette de 80 × 173 × 82 cm (422 kg brut) en livraison gratuite ; au déchargement il faut un chariot élévateur ou le relevage du tracteur. La machine est conforme à la directive Machines CE, certifiée TÜV Austria et garantie deux ans.


Domaines d'utilisation

  • Vigne et verger : inter-rang travaillé en un passage avec le tracteur fruitier, outil centré derrière les roues
  • Maraîchage et plein champ : lit de semence et de plantation, enfouissement d'engrais, d'engrais vert et de résidus de culture
  • Terres argileuses et dures, travaillées plusieurs fois par an
  • Grands tunnels et serres : affinage du sol avant plantation

Options et pièces de rechange

Sur la fiche vous trouvez aussi le kit de 10 lames hélicoïdales DFH, la boulonnerie des lames, le troisième point mécanique de 680 ou 730 mm, le réducteur pour la prise de force et les cardans et limiteurs de rechange : à commander avec le rotovator ou par la suite.


FAQ

Quelle puissance faut-il pour un rotovator de 150 cm ?
La DFH-150 travaille de 35 à 60 ch à la prise de force 540 tr/min. Avec 35-40 ch on avance lentement en terre lourde ; à partir de 45 ch on travaille à vitesse normale même en profondeur. Sous 35 ch, la DFM-150 de la série moyenne, plus légère, est le bon choix.

Quelle différence entre la série lourde et la série moyenne ?
Châssis et transmission dimensionnés pour le travail continu : 352 kg au lieu de 232, flancs de 8 mm, transmission par pignons au lieu de la chaîne, six lames hélicoïdales par flasque au lieu de quatre, profondeur jusqu'à 20 cm au lieu de 16 et tracteurs jusqu'à 60 ch.

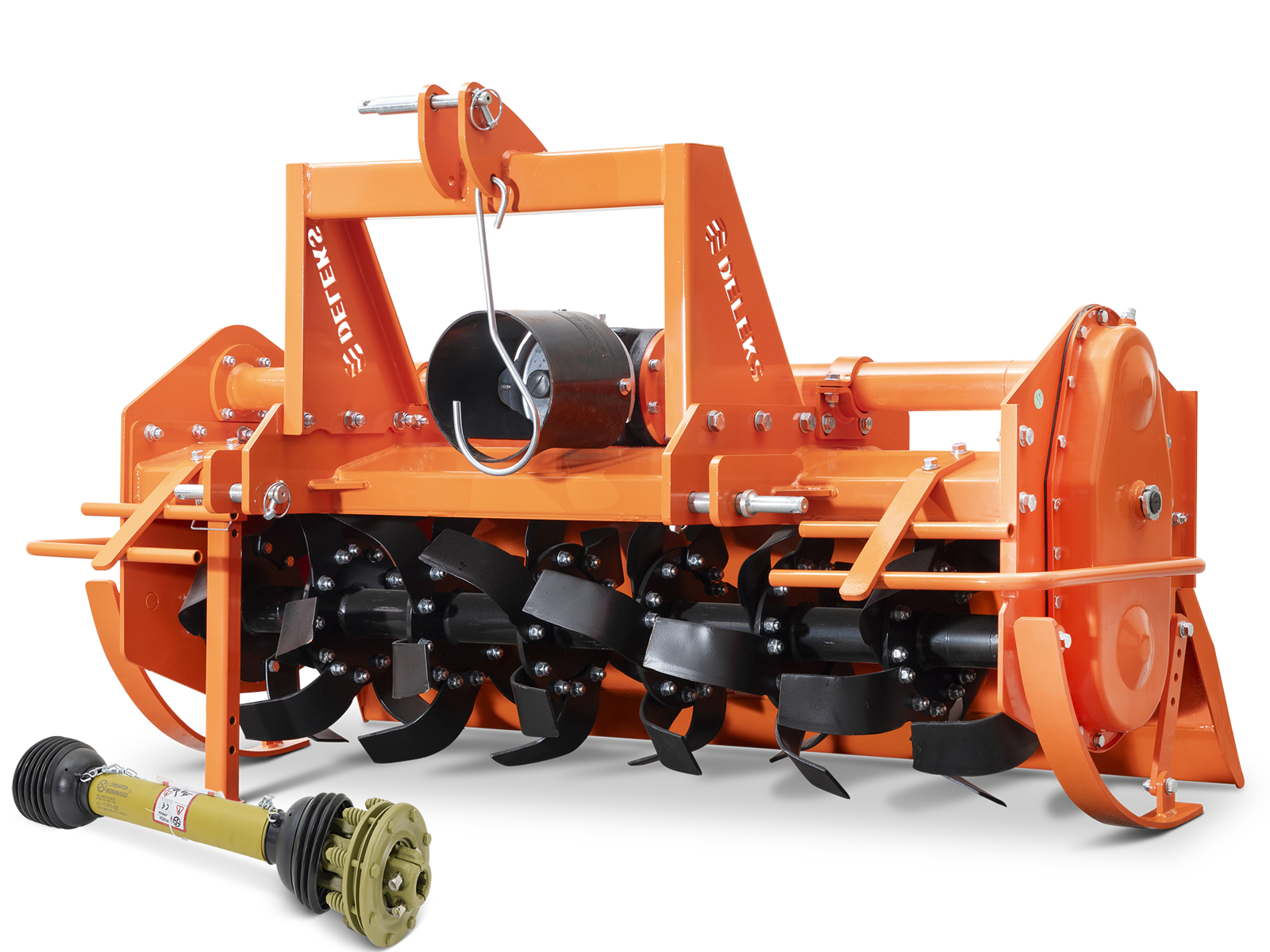

Le cardan est-il compris ? Comment se règle le limiteur ?
Oui : le cardan CE catégorie 6 de 1000 mm à limiteur à friction bidisque Ø 180 mm est de série. Le limiteur se règle selon le tracteur et le terrain en suivant la notice : trop serré il ne protège pas la transmission, trop lâche il patine et chauffe.

Quel entretien demande-t-elle ?
En début de saison on contrôle le niveau d'huile du boîtier (SAE 120), l'usure des lames et le serrage des boulons ; avant chaque utilisation on graisse les points indiqués dans la notice et on vérifie le limiteur du cardan. Les lames usées se remplacent avec le kit de 10.

Peut-on la déporter latéralement ?
Non : la DFH-150 a un attelage fixe avec le boîtier central et travaille centrée derrière le tracteur. Pour arriver au ras du rang, il y a les rotovators lourds à déport hydraulique DFHIDR-150 et DFHIDR-180.


Pièces de rechange et assistance DELEKS®

Les pièces de rechange d'origine partent des entrepôts DELEKS® en Europe : lames, pignons, axes, roulements, cardans, limiteurs et les autres pièces d'usure sont normalement disponibles, pour l'entretien courant comme pour les réparations. Le service technique aide à identifier la bonne pièce sur les vues éclatées, à faire l'entretien et à choisir le rotovator et les accessoires adaptés à votre tracteur. La fraise est livrée avec la déclaration de conformité CE, la facture et la notice d'utilisation et d'entretien, envoyée aussi par e-mail à l'expédition. Garantie de deux ans et livraison gratuite.

CARACTERISTIQUES

Caractéristiques Unité métrique Unité US
Largeur de travail 1495.0 mm 4.90 ft
Largeur total 1700.0 mm 5.57 ft
Poid 352.0 kg 776.0 lb
Hauteur totale 1030.0 mm 3.38 ft
Puissance du tracteur 35 - 60 cv 35 - 60 Hp
Attelage 3 points Cat. 1/2 ø 19.0-22.0mm / 25.0-28.0mm) Cat. 1/2 ø 19.0-22.0mm / 25.0-28.0mm)
Position du boitier de transmission Central Central
Distance des 2 points inférieurs 745.0 - 870.0 mm 29.35 - 34.25 in
Longueur totale 720.0 mm 2.36 ft
Distance entre le boitier de transmission et la terre 590.0 mm 23.23 in
Transmission: type Engrenages Engrenages
Transmission : boitier de transmission DELEKS 540 r/min (3 ans de garantie) DELEKS 540 r/min (3 ans de garantie)
Transmission : sens de rotation Coté droit Coté droit
Transmission : vitesse du rotor 210 rpm 210 rpm
Transmission : huile du boitier Oui / SAE 120 - ISO 72925 Oui / SAE 120 - ISO 72925
Rotor : diamètre 76.0 mm 3.0 in
Rotor : roulement et dimensions "GB276-6306(R) GB276-6309(L)" "GB276-6306(R) GB276-6309(L)"
Rotor : épaisseur 8.0 mm 0.31 in
Profondeur de travail (min / max) 160.0-200.0 mm 6.30 - 7.87 in
Cardan CE 6x1000 mm + limiteur à friction bidisque Ø180 mm CE 6x1000 mm (39.4 in) + limiteur à friction bidisque Ø180 mm (7.1 in)
Rotor: diamètre avec lames 480.0 mm 18.90 in
Rotor: nombre de flasques 8 8
Nbr. lames par flasque 6 6
Lames : quantité 42 42
Lames: hauteur/ largeur 180.0 / 83.0 mm 7.08 / 3.26 in
Lames : extension incurvée 250.0 mm 9.84 in
Lames: écart entre trous 55.0 mm 2.16 in
Lames : diamètre de trous 13.0 mm 0.51 in
Lames : épaisseur 6.0 mm 0.24 in
Lames : poids 810.0 g 28.57 oz
Poids brut d'expédition 422 kg 930 lb
Volume de l'emballage 1.13 m3 39.9 cu ft
Dimensions de la marchandise pour envoi 800.0*1730.0*820.0 mm 2.62*5.67*2.70 ft

Données techniques
