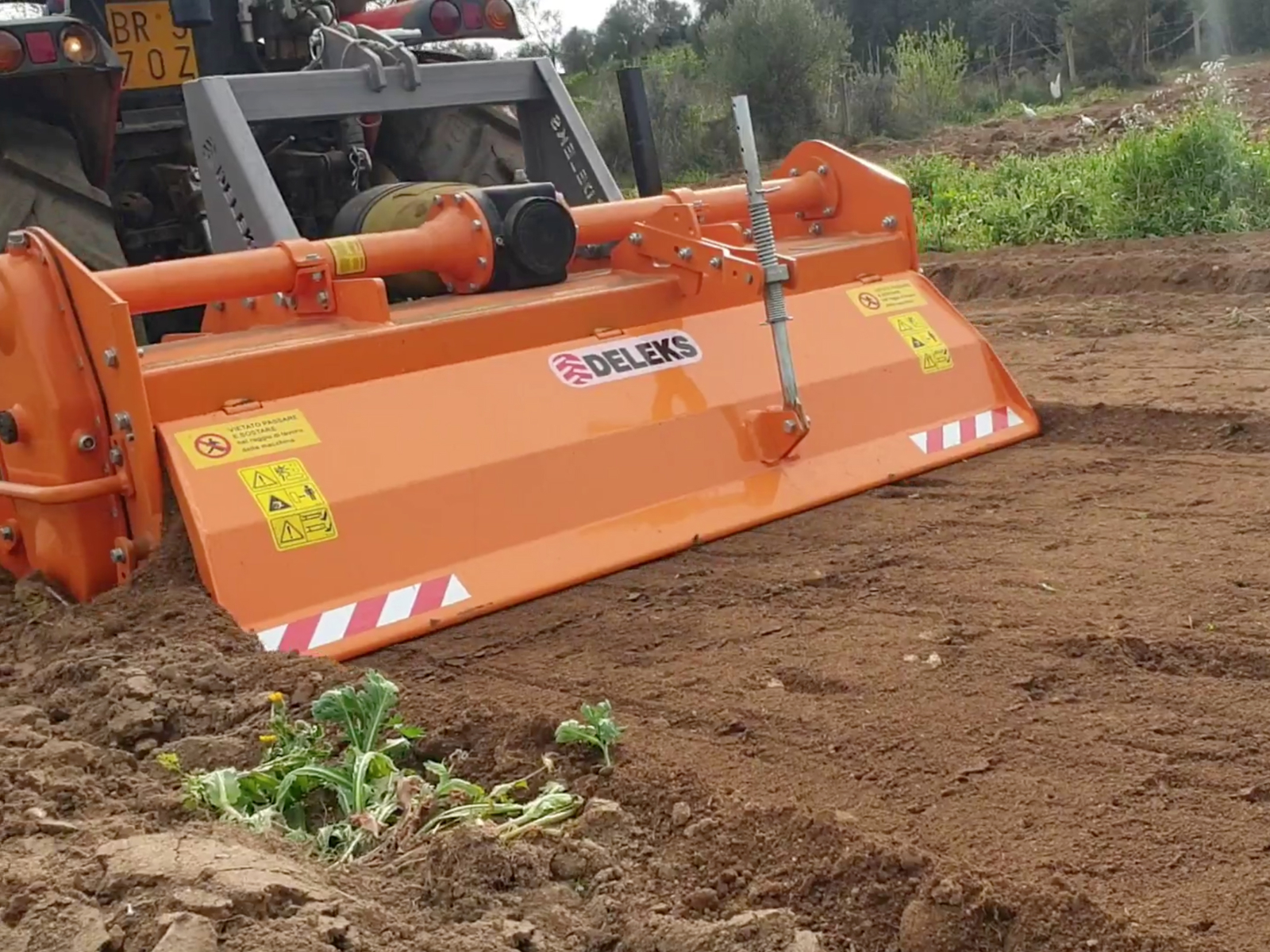

Rotovator pour tracteur 180 cm DFH-180, fraise rotative série lourde 50-70 ch, attelage cat. 1-2

Disponible
COD. DFH180PTO - EAN 8053470230806
2.421,00€TTC
Livraison gratuite!
Loading...
2.421,00€TTC
Livraison gratuite!
Regarder les détails.

4.6

1551 avis

2.421,00€TTC
 DEMANDER DES INFORMATIONS

VIDEO

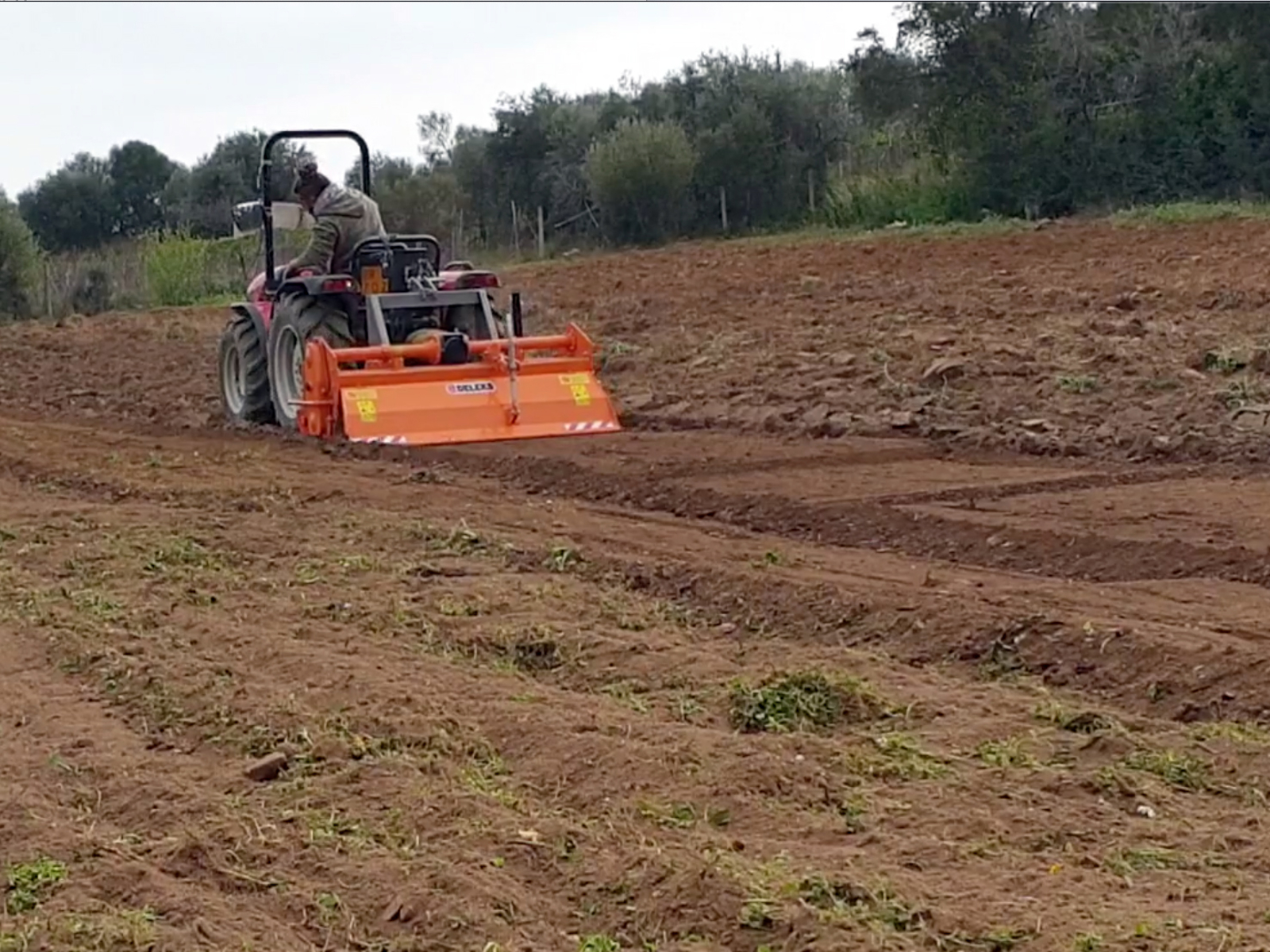

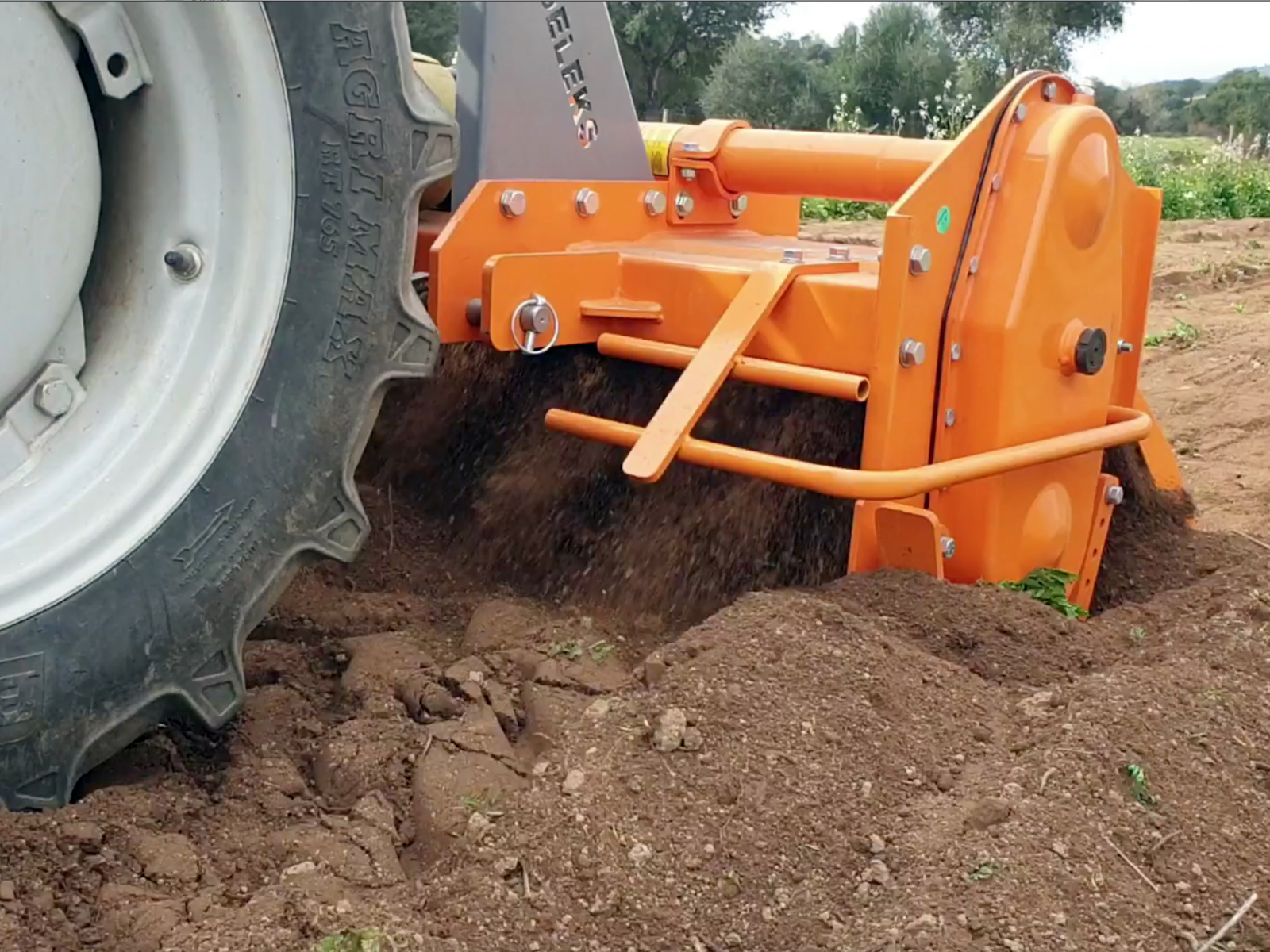

Test sur le terrain
Test sur le terrain
Test sur le terrain
Test sur le terrain
Essai sur le terrain
Essai sur le terrain

DETAILS

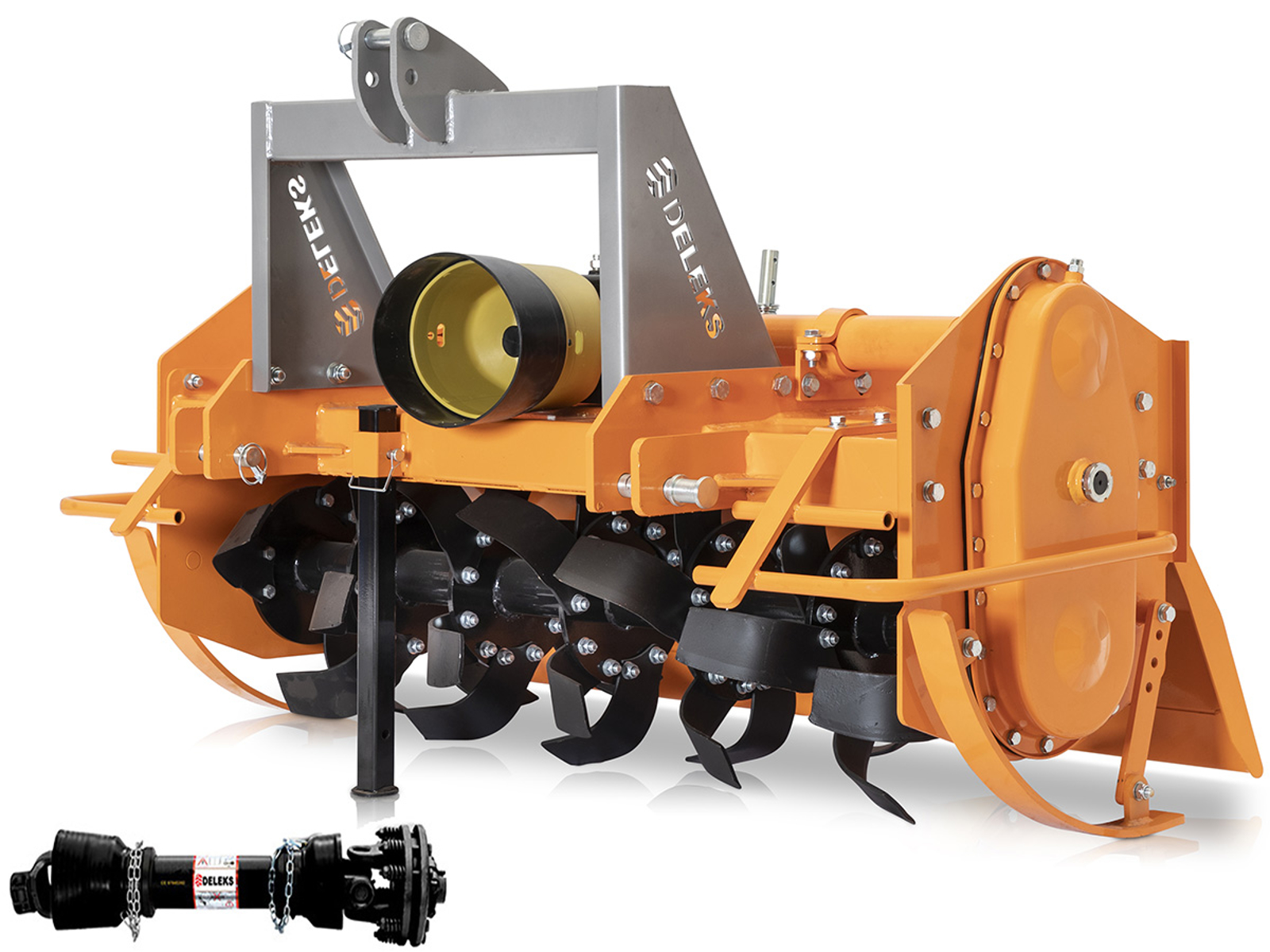

Rotovator pour tracteur de 180 cm de largeur de travail, série lourde DELEKS® : la fraise rotative des tracteurs fruitiers et de plaine de 50 à 70 ch avec attelage trois points de catégorie 1 et 2, comme New Holland T4F, John Deere séries 4 et 5, Landini, Kubota L et M, Same, Deutz-Fahr, Massey Ferguson, Solis et la plupart des tracteurs de 50 à 70 ch. Châssis de 392 kg avec flancs de 8 mm, transmission latérale par pignons, boîtier DELEKS® 540 tr/min garanti trois ans, 48 lames hélicoïdales forgées sur 9 flasques et capot arrière réglable. Elle travaille de 16 à 20 cm de profondeur avec le rotor à 210 tr/min et arrive complète avec son cardan CE à limiteur ; livraison gratuite.


Pour quels tracteurs

La DFH-180 travaille 180 cm pour 200 cm hors tout : elle couvre la voie des tracteurs de 50 à 70 ch et prépare en un passage l'inter-rang d'un verger à grand écartement ou une bande de plein champ. Avec 392 kg elle demande un relevage dans la norme de cette classe de tracteurs et, au champ, le poids tient la profondeur sans rebondir. L'attelage trois points est fixe, avec le boîtier central, et de catégorie 1 et 2 (axes ø 19-22 mm et ø 25-28 mm, écartement des bras inférieurs réglable de 745 à 870 mm) ; la prise de force doit tourner à 540 tr/min. Pour travailler au ras du rang, la même gamme propose la DFHIDR-180 à déport hydraulique ; pour les tracteurs de 70 à 100 ch et les chenillards, il y a la DFTR-180, même largeur et 630 kg.

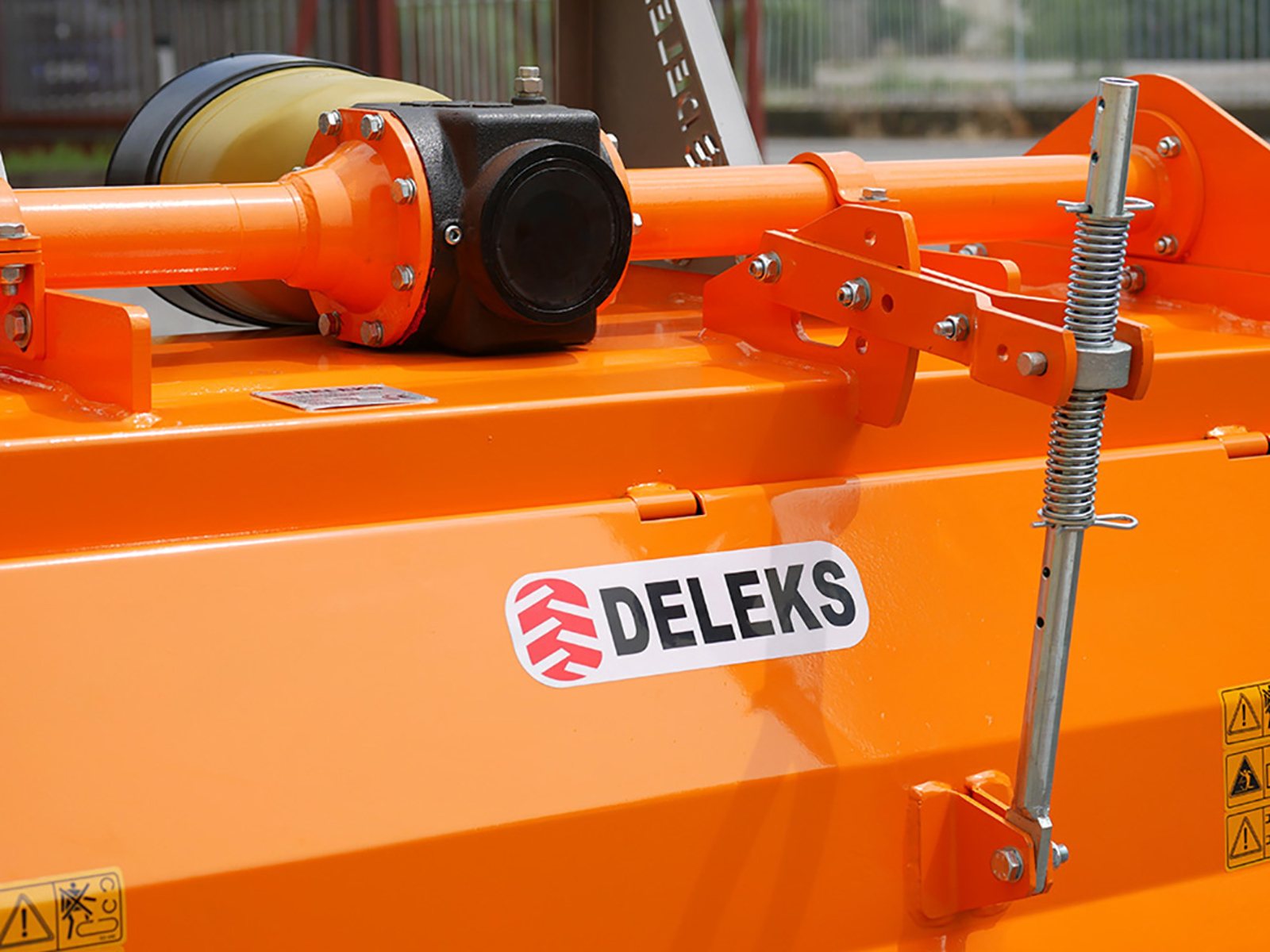

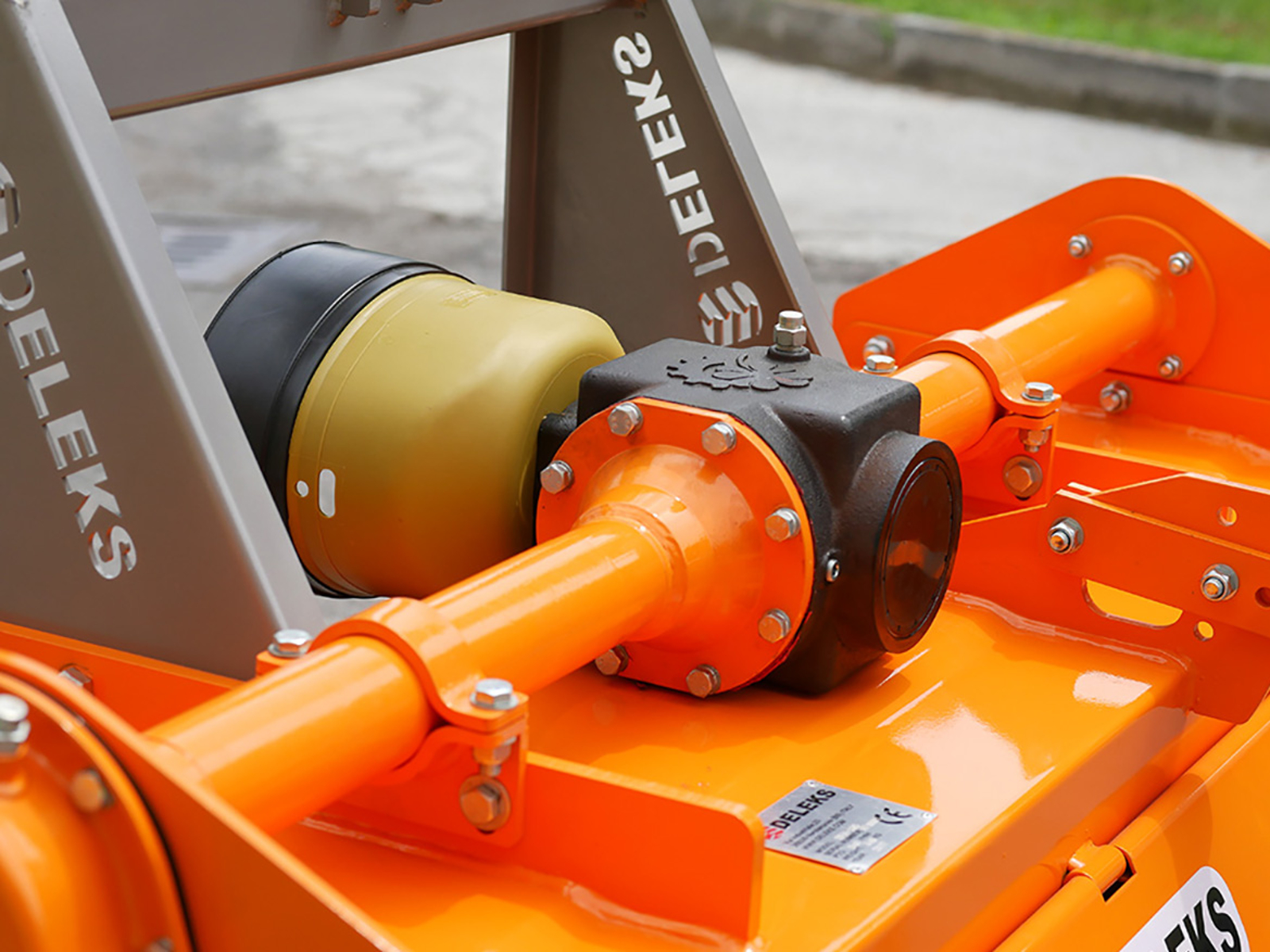

Transmission par pignons et boîtier 540 tr/min

Le boîtier DELEKS® 540 tr/min, à carter en fonte, est garanti trois ans et arrive déjà rempli d'huile SAE 120 ; du boîtier, le mouvement passe au rotor par une transmission latérale à pignons, sans chaîne : la solution qui tient les longues heures de travail et les terres lourdes. Le rotor tourne à 210 tr/min, plus lentement que sur les fraises légères : il donne plus de couple à chaque lame et émiette plus fin. Le cardan CE catégorie 6 de 1000 mm à limiteur à friction bidisque Ø 180 mm est compris : le limiteur protège rotovator et tracteur quand une lame rencontre une pierre ou une racine, et se règle selon le tracteur et le terrain en suivant la notice.

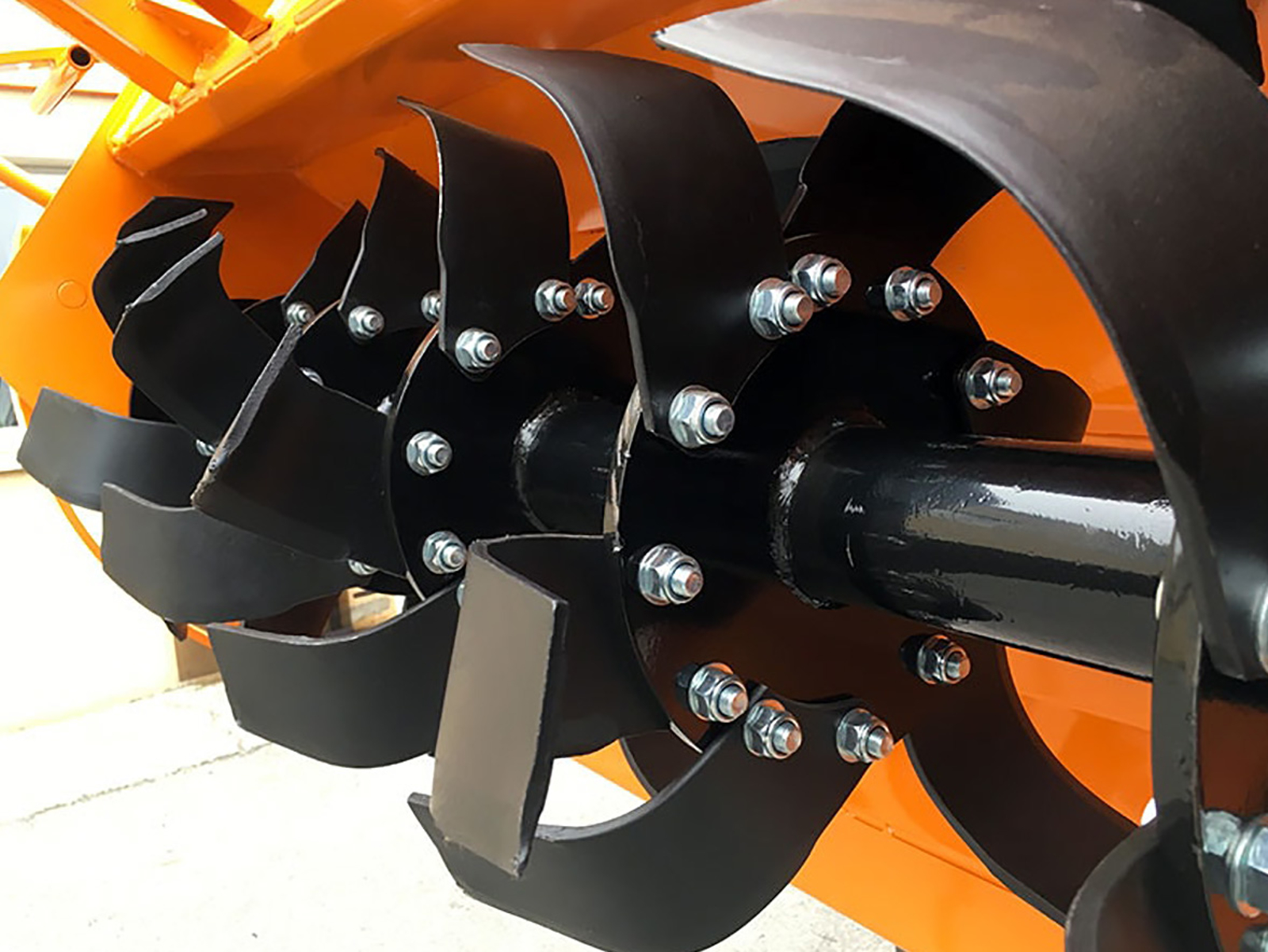

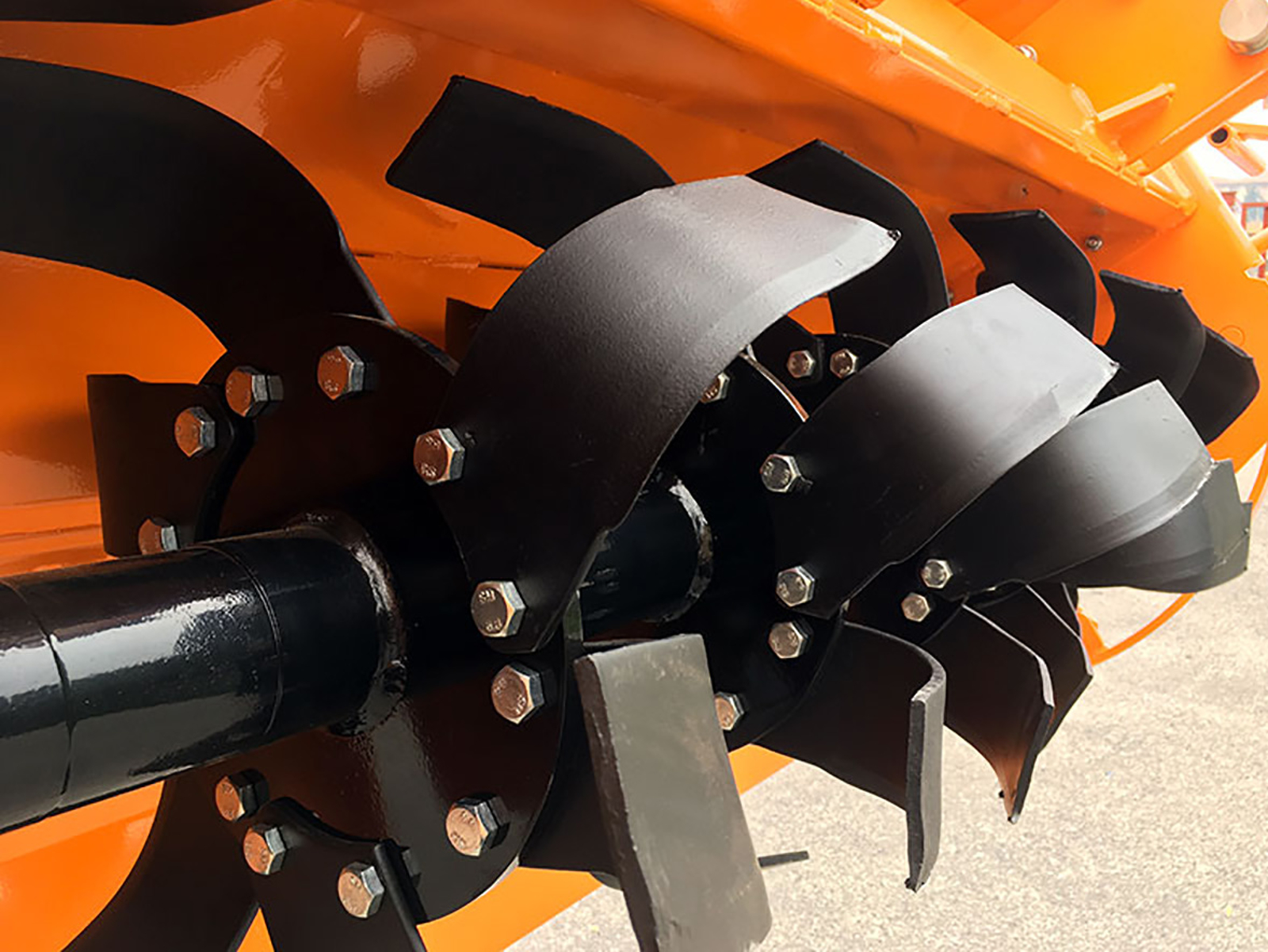

Rotor et lames hélicoïdales forgées

Le rotor mesure 480 mm de diamètre lames montées, sur un arbre de 76 mm avec roulements 6306 et 6309 et flancs en tôle de 8 mm. Les 48 lames hélicoïdales forgées sur 9 flasques (6 par flasque, 3 sur les deux flasques extérieures ; 180 × 83 mm, épaisseur 6 mm, courbure 250 mm, 810 g pièce) entrent dans le sol progressivement, avec moins de vibrations et un émiettage plus fin que les lames droites ; elles sont fixées par deux boulons chacune (trous ø 13 mm, entraxe 55 mm) et se remplacent une à une, avec la même pièce de rechange pour tous les rotovators DFH. Profondeur de travail de 160 à 200 mm, réglée par les patins latéraux.

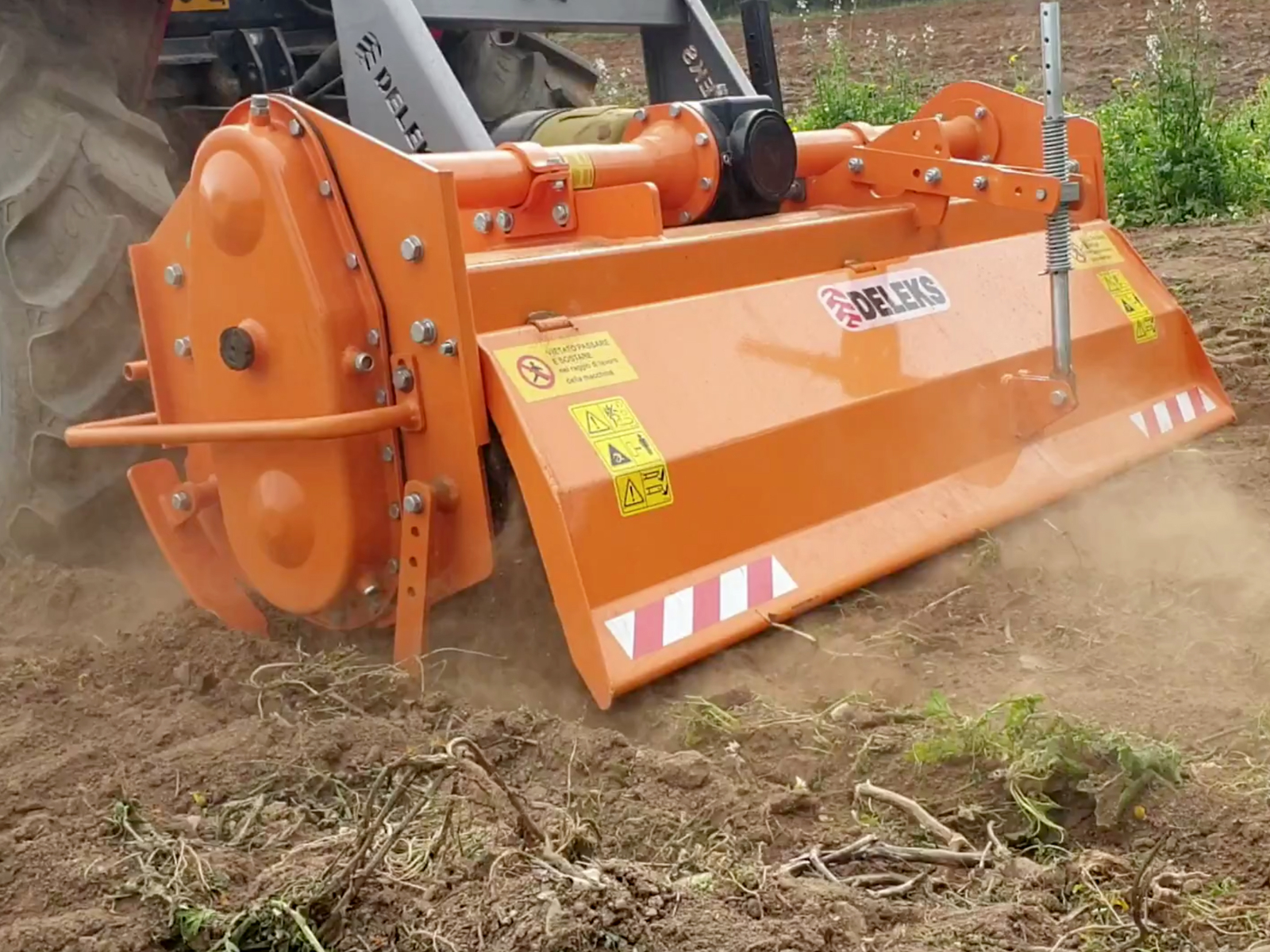

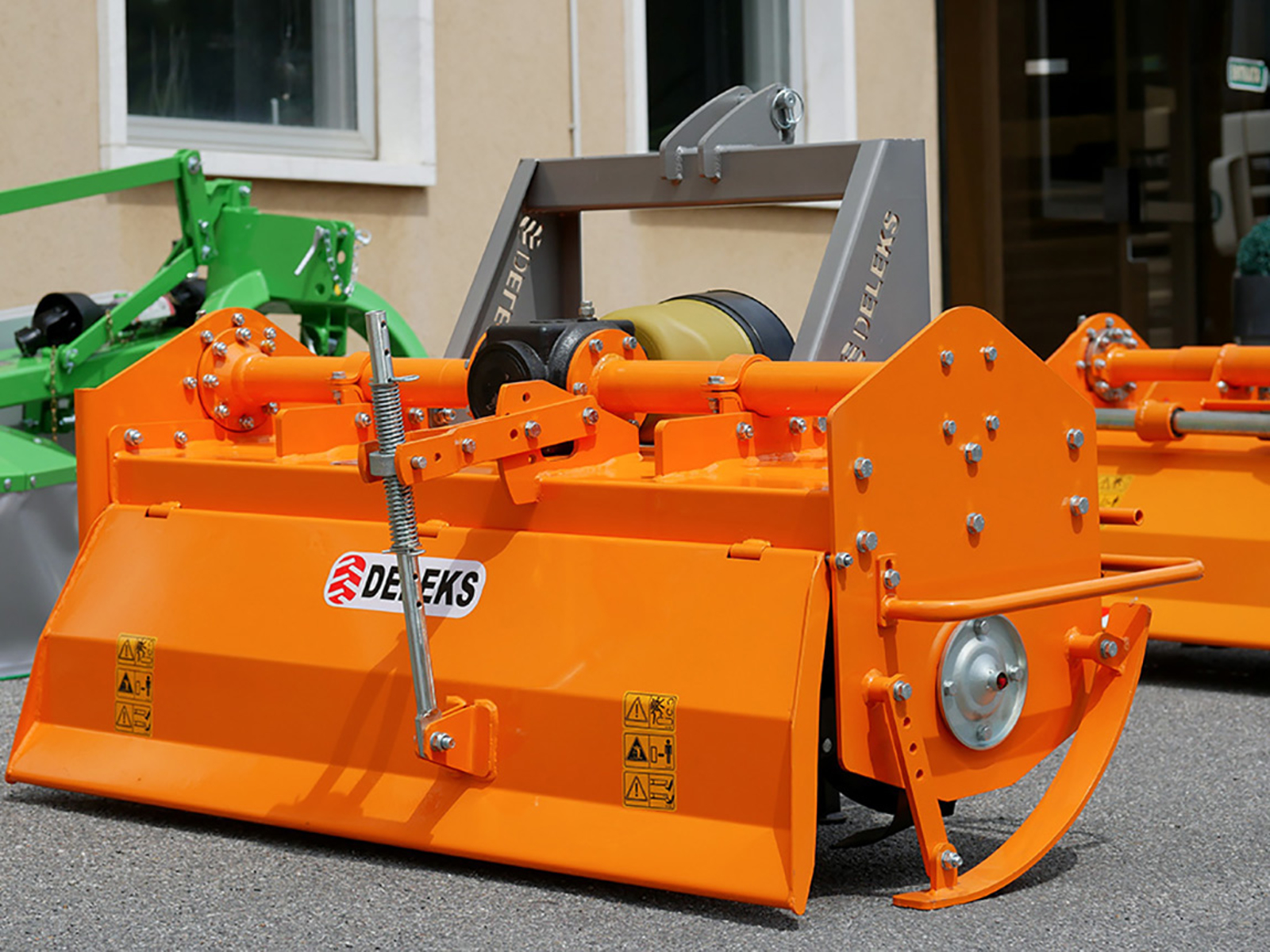

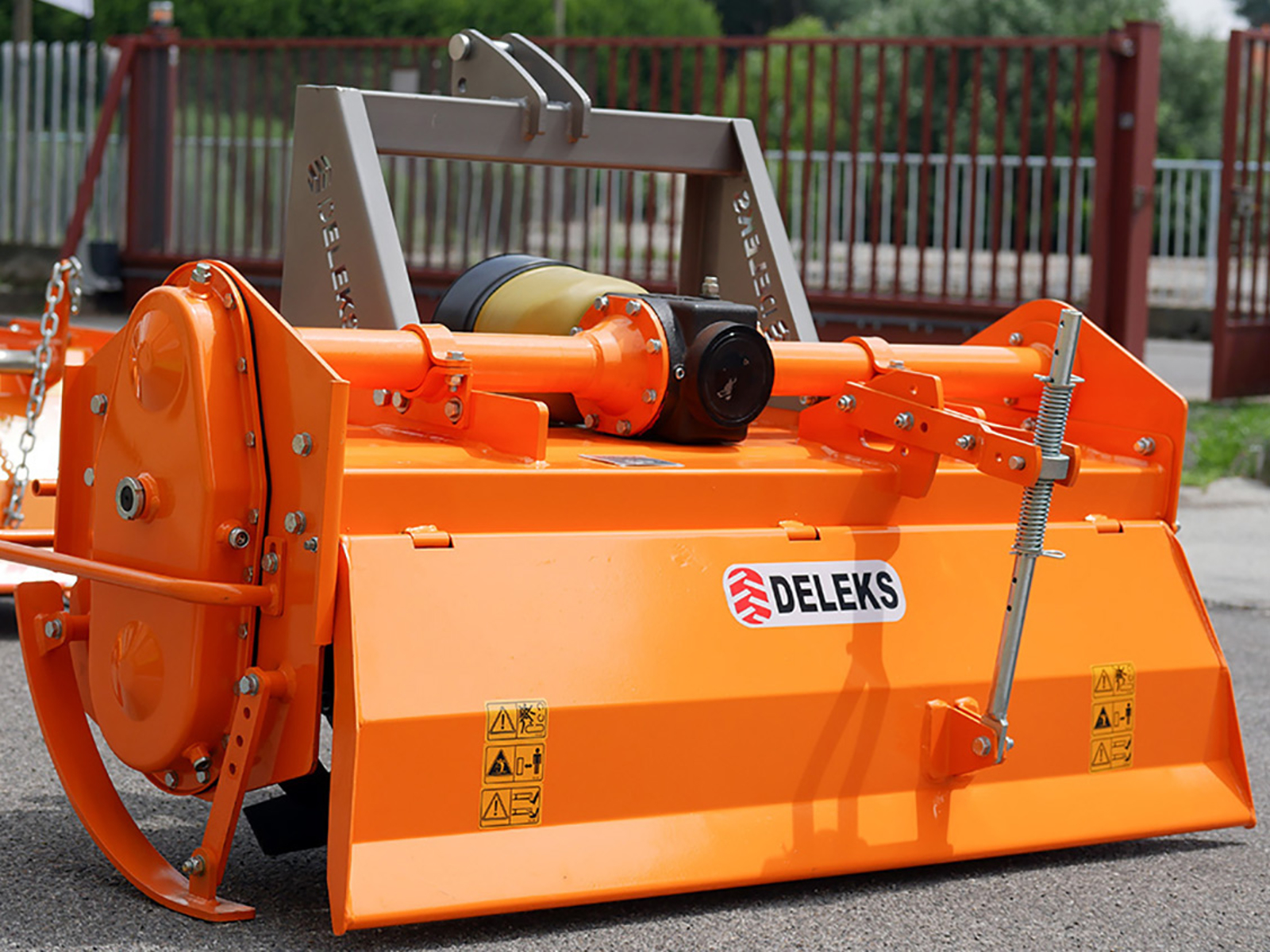

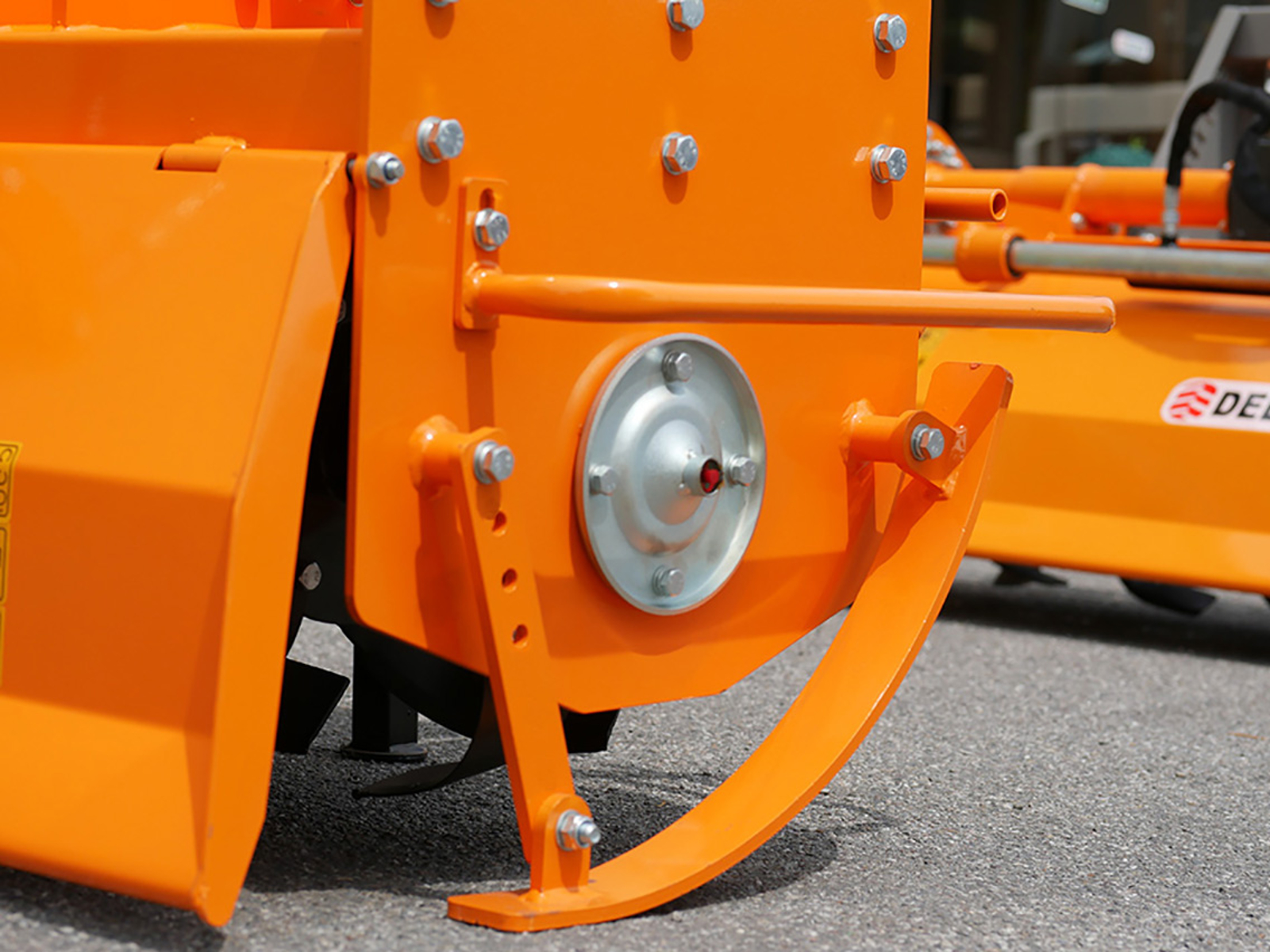

Capot réglable et travail en terre lourde

Le capot arrière se règle en hauteur : fermé il retient la terre plus longtemps entre les lames et affine le lit de semence, ouvert il laisse sortir les grosses mottes et les résidus de culture. Avec 392 kg et le rotor lent, le rotovator reste en profondeur même en argile et en terre dure de fin d'été, là où les fraises légères rebondissent ; en terrain très caillouteux, l'enfouisseur de pierres est le meilleur choix.


Dimensions, poids et livraison

Largeur de travail 1795 mm, largeur totale 2000 mm, longueur 720 mm, hauteur 1030 mm, poids 392 kg ; le boîtier est à 590 mm du sol. Il voyage sur palette de 80 × 203 × 82 cm (460 kg brut) en livraison gratuite ; au déchargement il faut un chariot élévateur ou le relevage du tracteur. La machine est conforme à la directive Machines CE, certifiée TÜV Austria et garantie deux ans.


Domaines d'utilisation

  • Verger et vigne à grand écartement : inter-rang en un passage, outil centré derrière le tracteur
  • Plein champ et légumes de plein champ : lit de semence et de plantation, enfouissement d'engrais, d'engrais vert et de chaumes
  • Terres argileuses et dures, travaillées plusieurs fois par an
  • Petites exploitations et entrepreneurs avec tracteurs de 50 à 70 ch

Options et pièces de rechange

Sur la fiche vous trouvez aussi le kit de 10 lames hélicoïdales DFH, la boulonnerie des lames, le troisième point mécanique de 680 ou 730 mm, le réducteur pour la prise de force et les cardans et limiteurs de rechange : à commander avec le rotovator ou par la suite.


FAQ

Quelle puissance faut-il pour un rotovator de 180 cm ?
La DFH-180 travaille de 50 à 70 ch à la prise de force 540 tr/min : avec 50-55 ch on travaille bien en terre moyenne, en argile et en profondeur il faut 60 ch et plus. Pour les tracteurs de 70 à 100 ch et les chenillards, il y a la DFTR-180, même largeur et 630 kg.

Quelle différence entre la DFH-180 et la DFTR-180 ?
Même largeur de travail, construction différente : la DFTR-180 pèse 630 kg au lieu de 392, a des flancs de 12 mm au lieu de 8, un arbre de rotor de 90 mm, des lames de 1 kg et un rouleau grillagé arrière de série, et elle est faite pour 70-100 ch et pour les chenillards. La DFH-180 est le choix des tracteurs à roues de 50 à 70 ch.

Le cardan est-il compris ? Comment se règle le limiteur ?
Oui : le cardan CE catégorie 6 de 1000 mm à limiteur à friction bidisque Ø 180 mm est de série. Le limiteur se règle selon le tracteur et le terrain en suivant la notice : trop serré il ne protège pas la transmission, trop lâche il patine et chauffe.

Quel entretien demande-t-elle ?
En début de saison on contrôle le niveau d'huile du boîtier (SAE 120), l'usure des lames et le serrage des boulons ; avant chaque utilisation on graisse les points indiqués dans la notice et on vérifie le limiteur du cardan. Les lames usées se remplacent avec le kit de 10.

Peut-on la déporter latéralement ?
Non : la DFH-180 a un attelage fixe avec le boîtier central et travaille centrée derrière le tracteur. Pour arriver au ras du rang, il y a la DFHIDR-180 à déport hydraulique, même largeur de travail.


Pièces de rechange et assistance DELEKS®

Les pièces de rechange d'origine partent des entrepôts DELEKS® en Europe : lames, pignons, axes, roulements, cardans, limiteurs et les autres pièces d'usure sont normalement disponibles, pour l'entretien courant comme pour les réparations. Le service technique aide à identifier la bonne pièce sur les vues éclatées, à faire l'entretien et à choisir le rotovator et les accessoires adaptés à votre tracteur. La fraise est livrée avec la déclaration de conformité CE, la facture et la notice d'utilisation et d'entretien, envoyée aussi par e-mail à l'expédition. Garantie de deux ans et livraison gratuite.

CARACTERISTIQUES

Caractéristiques Unité métrique Unité US
Largeur de travail 1795.0 mm 5.90 ft
Largeur total 2000.0 mm 6.56 ft
Poid 392.0 kg 865.0 lb
Hauteur totale 1030.0 mm 3.38 ft
Puissance du tracteur 50 - 70 cv 50 - 70 Hp
Attelage 3 points Cat. 1/2 ø 19.0-22.0mm / 25.0-28.0mm) Cat. 1/2 ø 19.0-22.0mm / 25.0-28.0mm)
Position du boitier de transmission Central Central
Distance des 2 points inférieurs 745.0 - 870.0 mm 29.35 - 34.25 in
Longueur totale 720.0 mm 2.36 ft
Distance entre le boitier de transmission et la terre 590.0 mm 23.23 in
Transmission: type Engrenages Engrenages
Transmission : boitier de transmission DELEKS 540 r/min (3 ans de garantie) DELEKS 540 r/min (3 ans de garantie)
Transmission : sens de rotation Coté droit Coté droit
Transmission : vitesse du rotor 210 rpm 210 rpm
Transmission : huile du boitier Oui / SAE 120 - ISO 72925 Oui / SAE 120 - ISO 72925
Rotor : diamètre 76.0 mm 3.0 in
Rotor : roulement et dimensions "GB276-6306(R) GB276-6309(L)" "GB276-6306(R) GB276-6309(L)"
Rotor : épaisseur 8.0 mm 0.31 in
Profondeur de travail (min / max) 160.0-200.0 mm 6.30 - 7.87 in
Cardan CE 6x1000 mm + limiteur à friction bidisque Ø180 mm CE 6x1000 mm (39.4 in) + limiteur à friction bidisque Ø180 mm (7.1 in)
Rotor: diamètre avec lames 480.0 mm 18.90 in
Rotor: nombre de flasques 9 9
Nbr. lames par flasque 6 6
Lames : quantité 48 48
Lames: hauteur/ largeur 180.0 / 83.0 mm 7.08 / 3.26 in
Lames : extension incurvée 250.0 mm 9.84 in
Lames: écart entre trous 55.0 mm 2.16 in
Lames : diamètre de trous 13.0 mm 0.51 in
Lames : épaisseur 6.0 mm 0.24 in
Lames : poids 810.0 g 28.57 oz
Poids brut d'expédition 460 kg 1014 lb
Volume de l'emballage 1.33 m3 47.0 cu ft
Dimensions de la marchandise pour envoi 800.0*2030.0*820.0 mm 2.62*6.65*2.70 ft

Données techniques

Shell Spirax S2 A 80W-90: Specifications   Télécharger PDF
