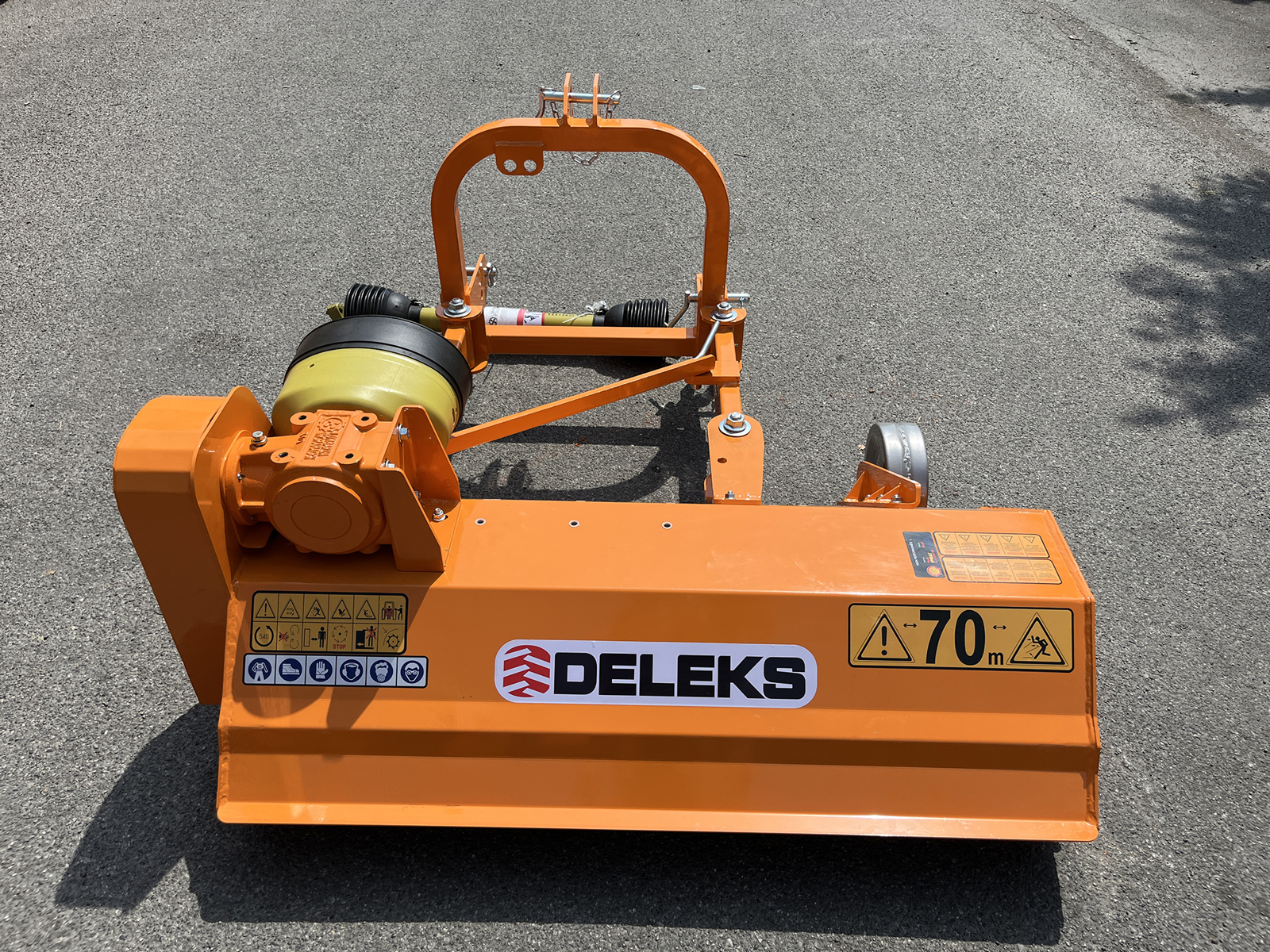

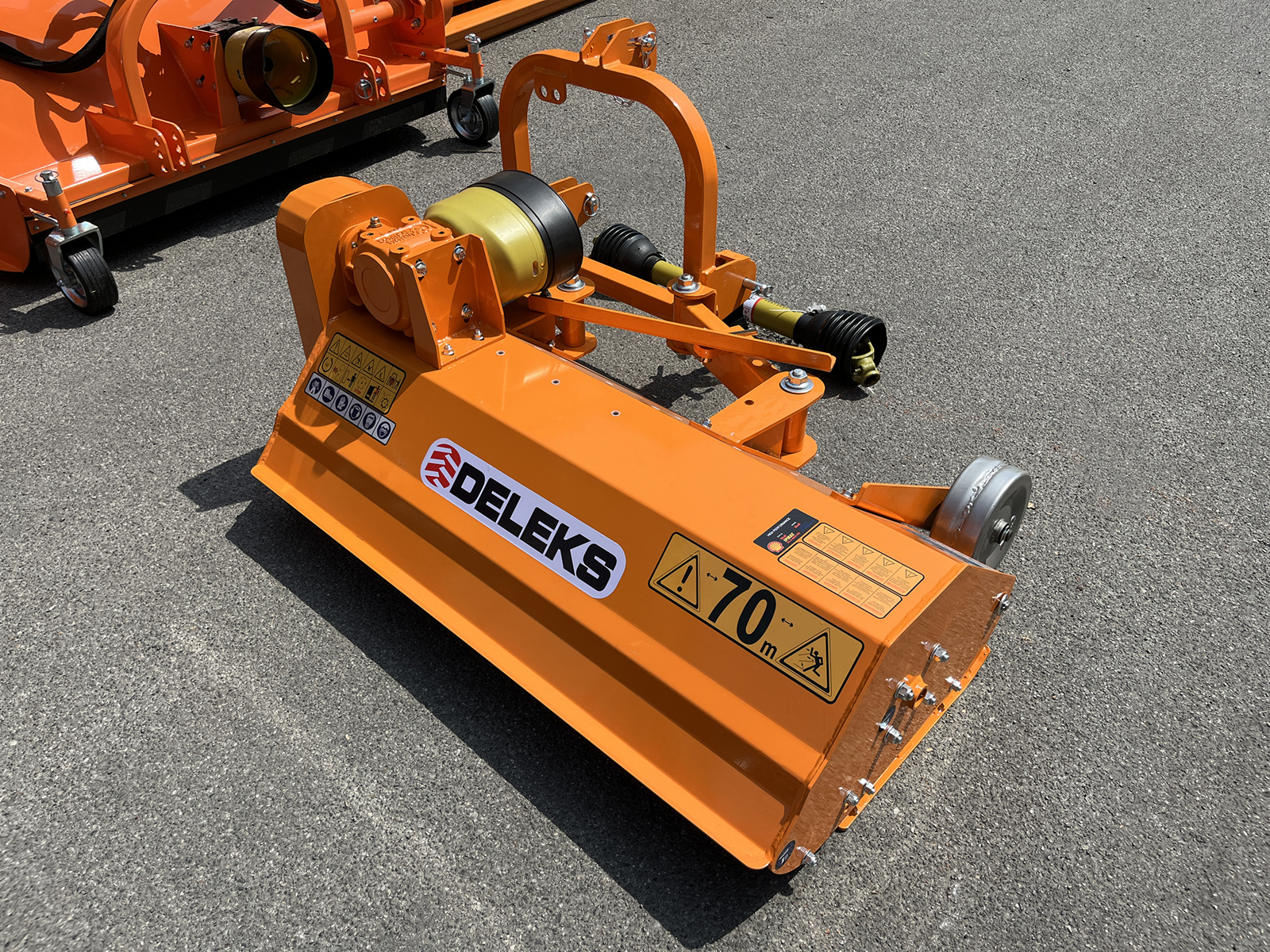

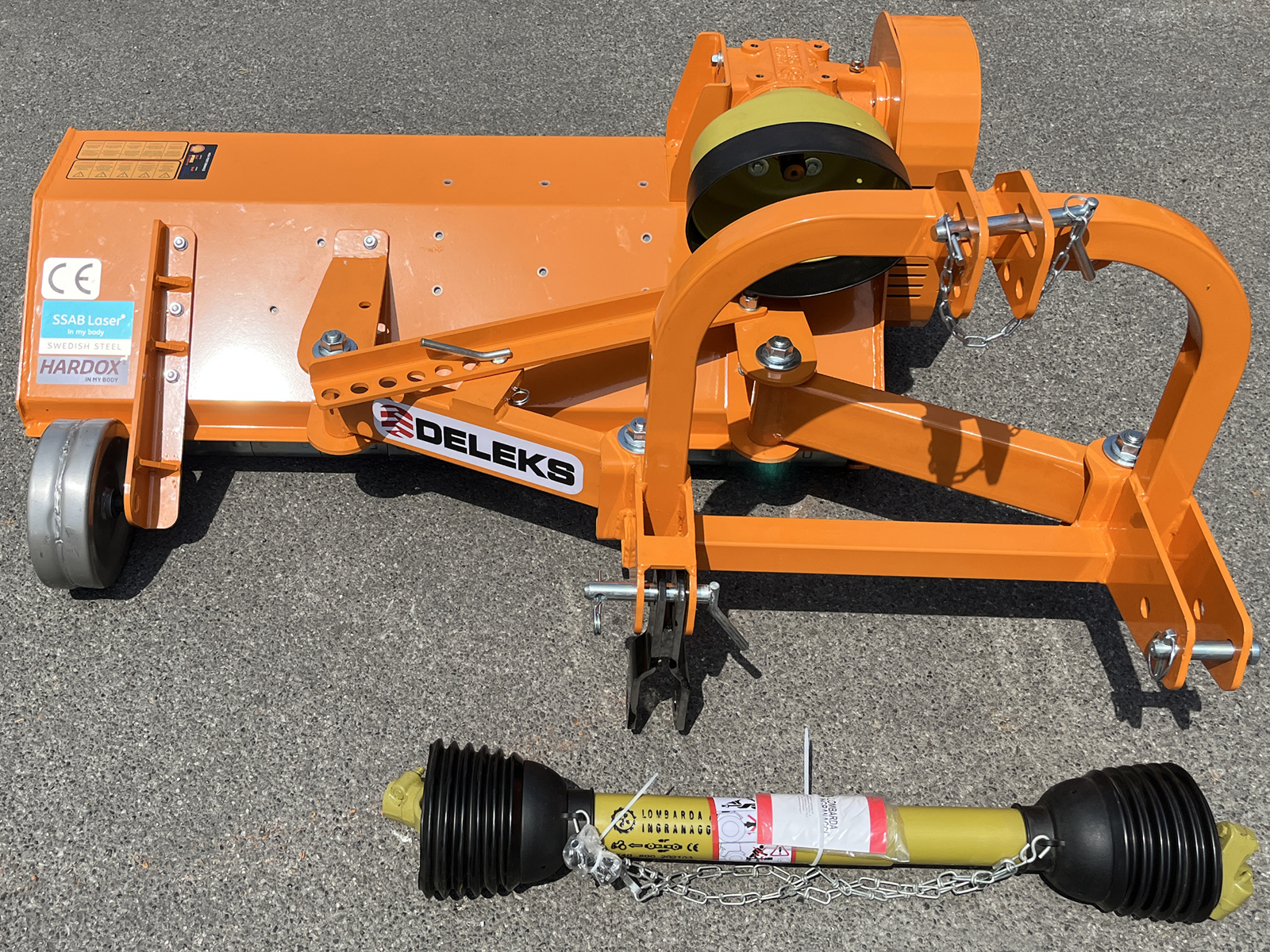

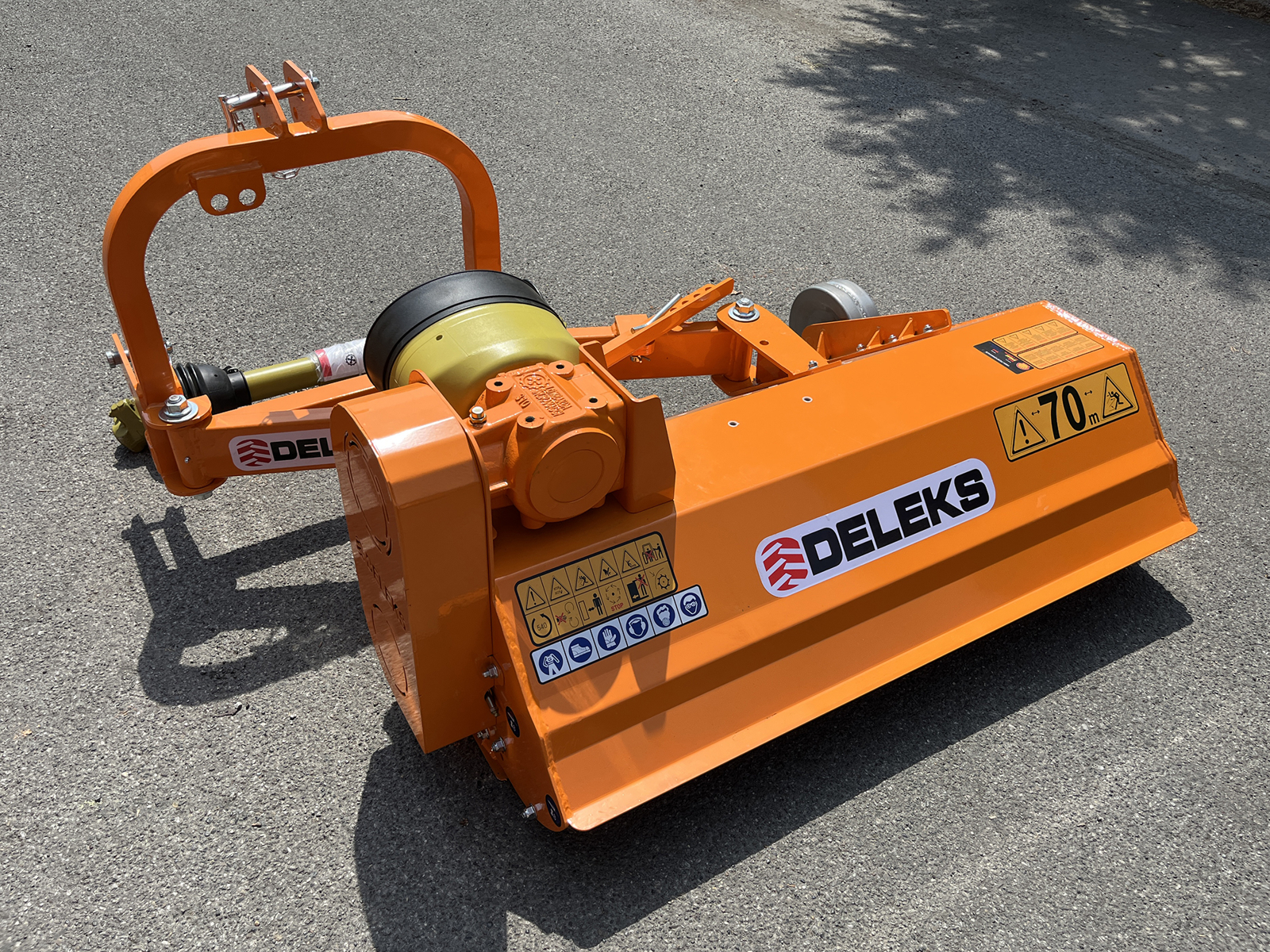

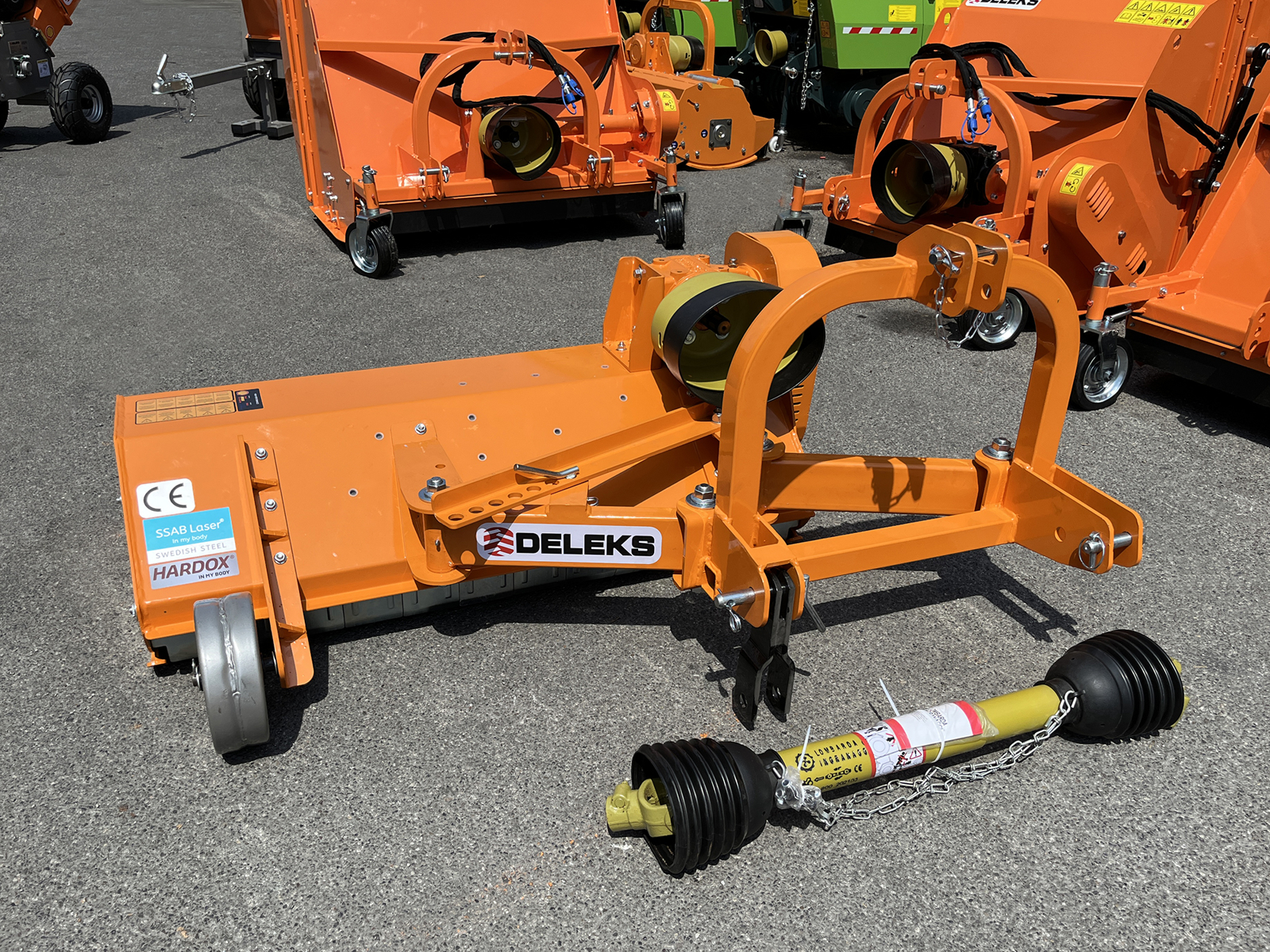

Broyeur déporté pour micro-tracteur 120 cm LINCE-120-X, broyeur à marteaux à déport mécanique hors de la voie du tracteur, 16-40 ch
DETAILS
Broyeur à marteaux déporté pour micro-tracteur avec 120 cm de coupe, série légère DELEKS® LINCE-120-X : un système mécanique décale le corps de broyage vers la droite, hors de la voie du tracteur, pour broyer la bordure du champ, la berge d'un fossé ou le rang de plantes sans rouler dessus. Il est conçu pour les tracteurs de 16 à 40 ch avec attelage 3 points de catégorie 1, comme Kubota, Solis, Antonio Carraro, Goldoni, Pasquali et BCS. Le rotor équilibré électroniquement porte 20 marteaux de 330 g sur 6 rangées et broie l'herbe, les feuilles, les ronces et les sarments jusqu'à 3 cm de diamètre ; le rouleau arrière et les patins latéraux règlent la hauteur de coupe de 10 à 45 mm. Boîtier DELEKS® 540 tr/min à roue libre garanti 3 ans, transmission à 3 courroies avec tendeur extérieur, 183 kg. Made in Italy, fabriqué par DELEKS, il est livré avec son cardan homologué CE, une garantie de 2 ans et la livraison gratuite.

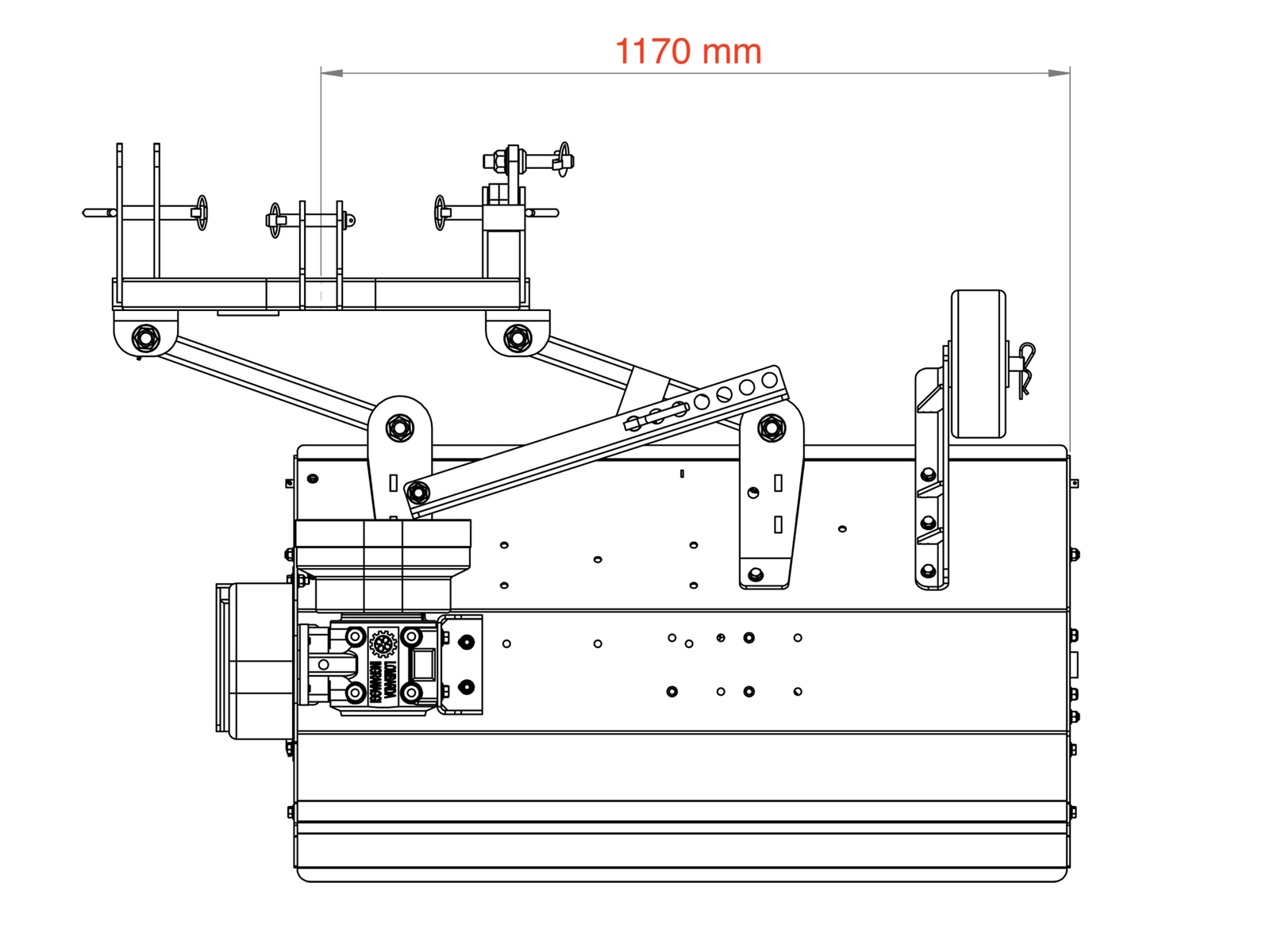

Déport mécanique hors de la voie du tracteur
Sur le LINCE-120-X, le déport est horizontal et mécanique : le corps de broyage se place à droite, au-delà de la voie du tracteur, et coupe en dehors du passage des roues. On broie ainsi la bordure du champ, la berge d'un fossé, le pied d'une haie ou le rang de plantes en gardant le tracteur sur le sol ferme. Le déport ne demande aucune prise hydraulique : il convient aussi aux tracteurs sans distributeurs arrière.
Pour quels tracteurs
Le LINCE-120-X coupe 120 cm pour un encombrement de 132 cm et il est conçu pour les tracteurs à roues ou à chenilles de 16 à 40 ch, avec prise de force à 540 tr/min et attelage 3 points de catégorie 1 (axes ø 19-22 mm, écartement des bras inférieurs de 470 à 710 mm) : Kubota série B, Solis, New Holland Boomer 25-30, John Deere série 2, Antonio Carraro Tigre, Pasquali Era, Ferrari Raptor, Goldoni, Valpadana et BCS Vivid. Avec 183 kg, il reste dans la capacité du relevage des tracteurs de cette catégorie, en plaine comme en pente. En règle générale, le broyeur doit dépasser de 15 à 20 cm la voie extérieure du tracteur, pour couvrir les traces des roues. Si la prise de force du tracteur tourne dans le sens antihoraire, le LINCE-120-X se commande avec le boîtier à rotation inversée (option SOSTMOLTSXLINCE).
Rotor à 20 marteaux sur 6 rangées
Le rotor est construit en tube ARVEDI en acier S355 de 8 mm d'épaisseur et 102 mm de diamètre ; il est équilibré électroniquement et tourne à 3 150 tr/min sur des roulements SKF. Les 20 marteaux de 330 g sont montés sur 6 rangées au lieu de 4, sur des supports en acier anti-usure HARDOX : ils pulvérisent l'herbe, les feuilles, les ronces et les petits sarments de vigne et d'olivier jusqu'à 3 cm de diamètre. Le capot comporte une nervure interne qui dévie le flux d'air vers le rotor, pour un effet mulching : la matière reste plus longtemps sous les marteaux et ressort plus fine. Sur demande, le LINCE-120-X peut être équipé de couteaux, avec le kit COLTELLI30APE.

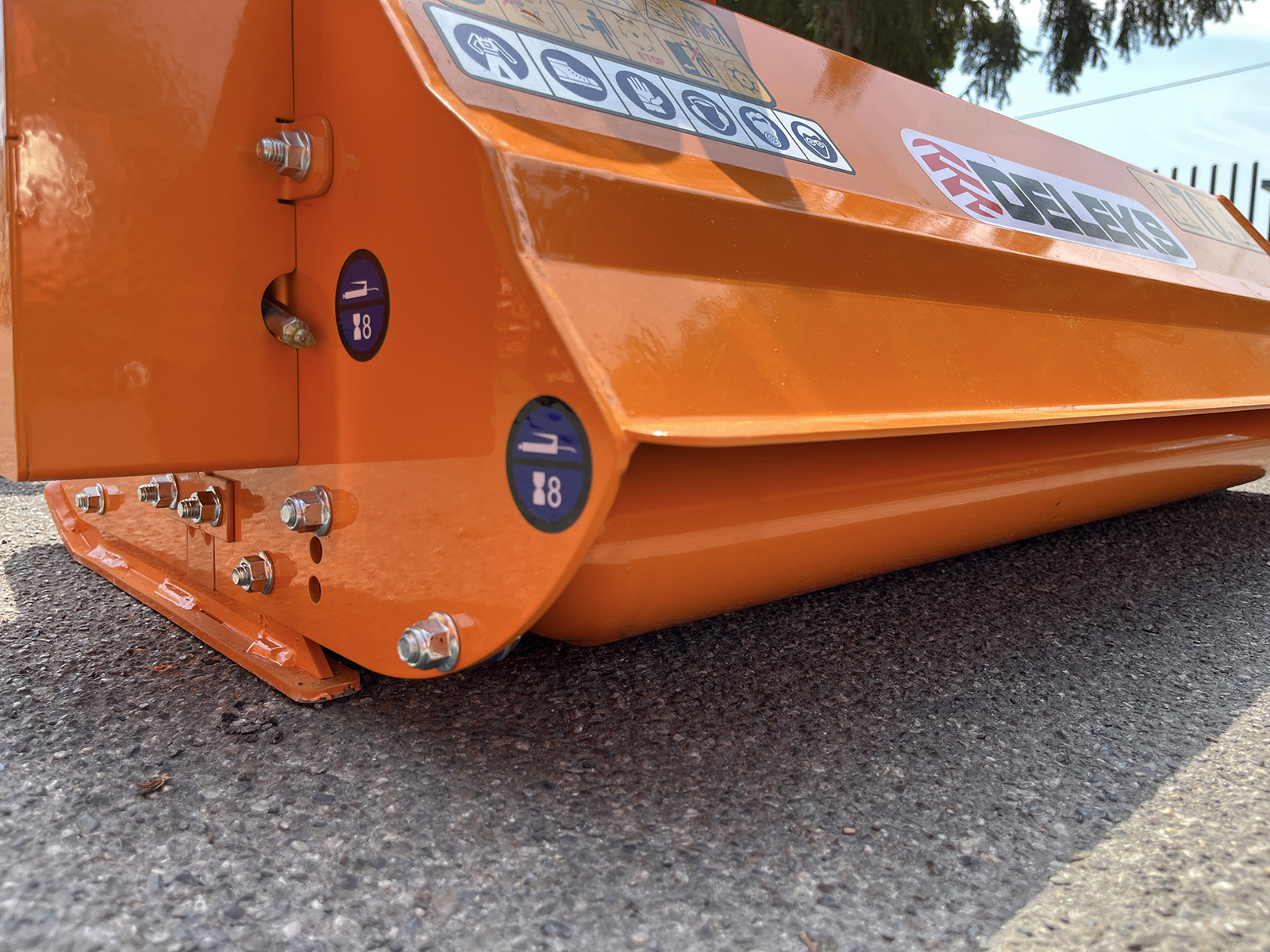

Rouleau interne, patins et hauteur de coupe
La hauteur de coupe se règle de 10 à 45 mm avec le rouleau arrière, de 102 mm de diamètre, et les patins latéraux de 6 mm : basse sur la pelouse, plus haute sur les terrains caillouteux ou irréguliers. Le rouleau est monté en position interne, près du rotor : l'herbe broyée passe au-dessus du rouleau sans être écrasée et s'évacue plus vite, ce qui fait avancer le travail.

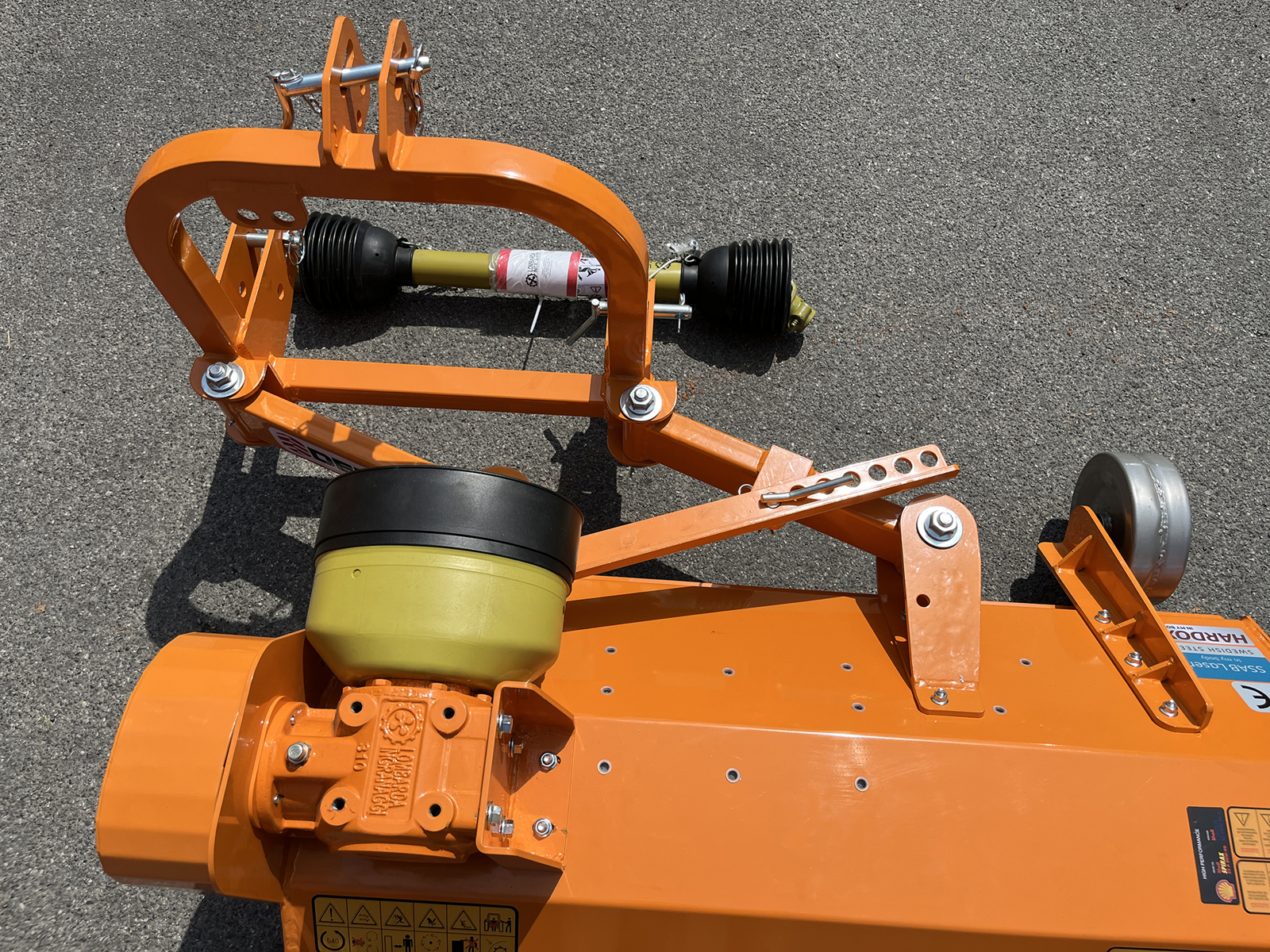

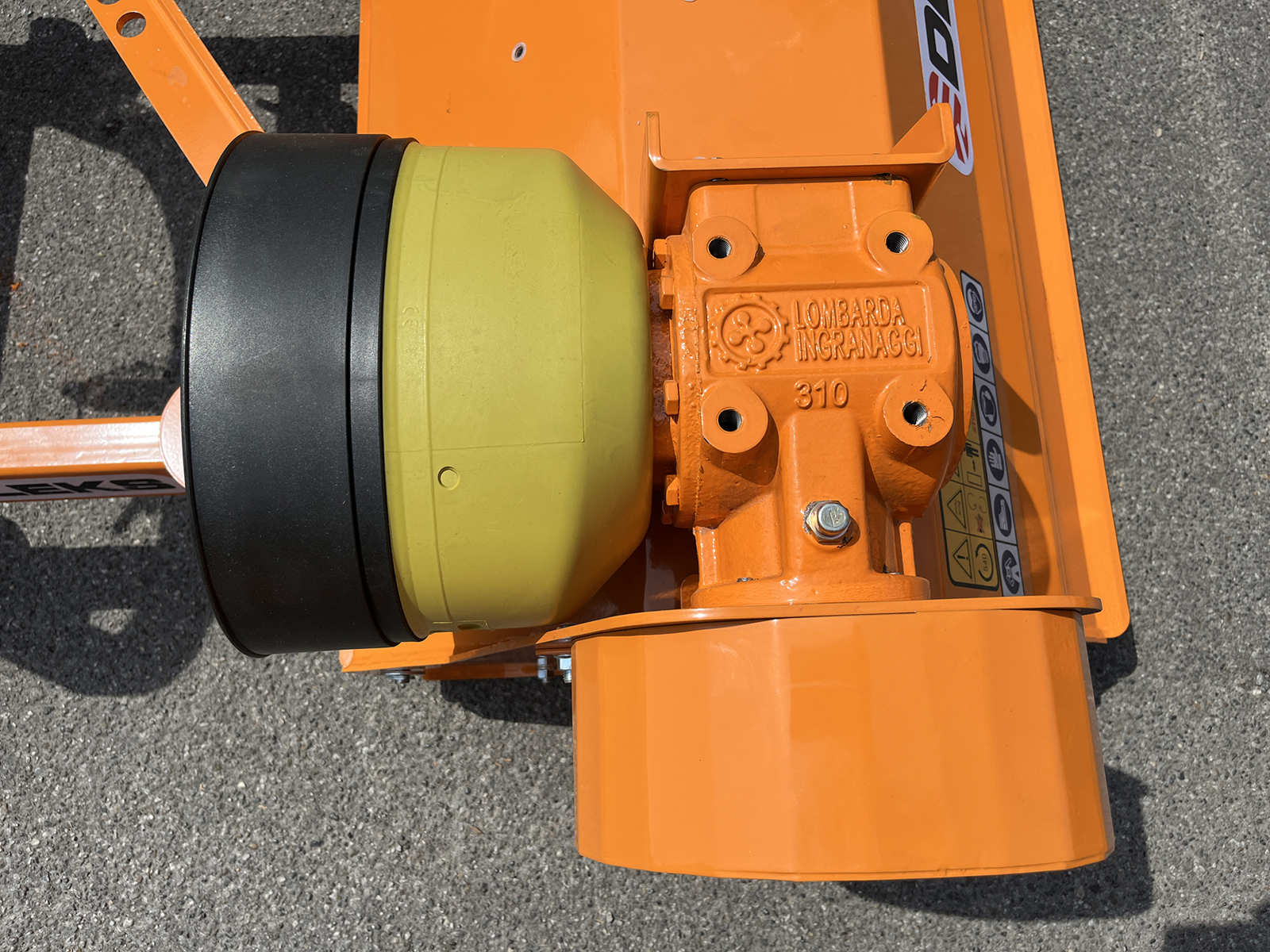

Boîtier à roue libre, courroies et cardan
Le boîtier DELEKS® pour prise de force à 540 tr/min intègre une roue libre et bénéficie de 3 ans de garantie : quand on débraye la prise de force, le rotor continue de tourner sur son élan et s'arrête de lui-même, sans entraîner la transmission du tracteur. Le mouvement arrive au rotor par 3 courroies trapézoïdales AX39 ; le tendeur est réglable et la tension des courroies se règle de l'extérieur. Le cardan homologué CE de catégorie 4, longueur 800 mm, est fourni : si l'attelage du tracteur est très proche, on le raccourcit en suivant la notice.
Châssis en acier SSAB, Made in Italy
Le châssis est réalisé entièrement en acier suédois SSAB, de 3 mm d'épaisseur avec des flancs de 5 mm ; les supports de marteaux sont en HARDOX et les roulements du rotor sont des SKF. Le LINCE-120-X est Made in Italy, fabriqué par DELEKS. Pour ce produit, la tôle est achetée en Italie et travaillée dans un site de production situé dans l'Union européenne.

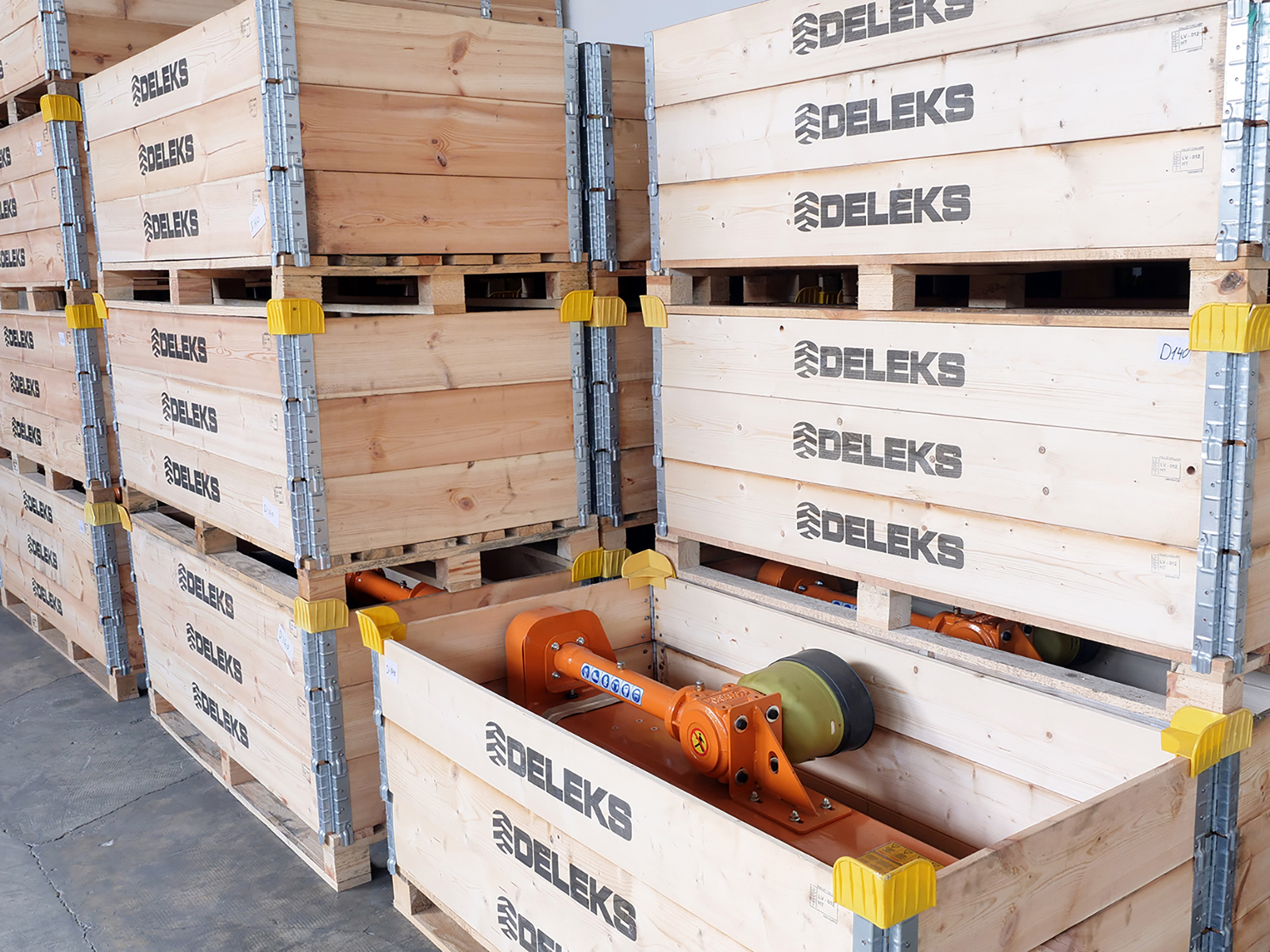

Dimensions, poids et livraison
Largeur de travail 1 200 mm, largeur hors tout 1 320 mm, hauteur 750 mm, poids 183 kg. Il est expédié dans un emballage de 135 × 85 × 70 cm (environ 227 kg brut, 0,80 m³), avec livraison gratuite. Il est conforme à la directive Machines CE et garanti 2 ans.
Domaines d'utilisation
- Bordures de champ, berges de fossés et petits talus : coupe hors de la voie du tracteur
- Vignes, vergers et oliveraies : le rang de plantes et l'herbe de l'inter-rang, sarments jusqu'à 3 cm
- Haies, clôtures et tournières : herbes hautes, ronces et broussailles
- Pelouses, parcs et espaces verts : tonte de l'herbe avec effet mulching, sans ramassage
- Terrains plats et en pente, avec des tracteurs à roues ou à chenilles de 16 à 40 ch
Options et pièces de rechange
Depuis cette fiche, vous pouvez ajouter à la commande le jeu de 3 courroies de rechange (CINGHIE3L), le kit de 10 marteaux (MAZZE10L2022), les 10 écrous et boulons pour marteaux (DB10L2022), le kit de couteaux, 10 groupes de 3 (COLTELLI30APE), les axes de rechange pour l'attelage 3 points (3PERNI1A), la réduction universelle pour prise de force (RID1) et le boîtier à rotation inversée à la place du boîtier standard (SOSTMOLTSXLINCE). Les autres pièces s'identifient sur les vues éclatées avec le service technique.
FAQ
Que signifie broyeur déporté ?
Le corps de broyage travaille décalé à droite, hors de la voie du tracteur : les roues restent sur le sol ferme et le broyeur coupe la bordure, la berge du fossé ou le rang de plantes.
Le déport est-il hydraulique ?
Non, il est mécanique : aucune prise hydraulique n'est nécessaire sur le tracteur. Le déport hydraulique est de série sur les LINCE-SPH.
Quelle puissance faut-il pour le LINCE-120-X ?
De 16 à 40 ch, avec une prise de force à 540 tr/min et un attelage 3 points de catégorie 1. Le relevage compte aussi : les 183 kg du broyeur restent dans la capacité des tracteurs de cette catégorie ; sur les plus légers, une masse avant peut être nécessaire.
Broie-t-il aussi les sarments ?
Oui : petits sarments de vigne et d'olivier et branches jusqu'à 3 cm de diamètre, en plus de l'herbe, des feuilles et des ronces. Pour des tailles plus grosses ou un usage intensif, la série moyenne est préférable.
Marteaux ou couteaux ?
Il est livré avec 20 marteaux de 330 g, adaptés à l'herbe, aux ronces et aux sarments. Sur demande, il peut être équipé de couteaux avec le kit COLTELLI30APE.
Convient-il aux tracteurs à prise de force antihoraire ?
Oui, avec le boîtier à rotation inversée (option SOSTMOLTSXLINCE) : il est destiné aux tracteurs dont la prise de force tourne dans le sens antihoraire, comme certains Pasquali, BCS et Valpadana. Le sens de rotation est indiqué dans le livret du tracteur.
Comment se règle la hauteur de coupe ?
De 10 à 45 mm, avec le rouleau arrière et les patins latéraux : basse sur la pelouse, plus haute sur les terrains caillouteux.

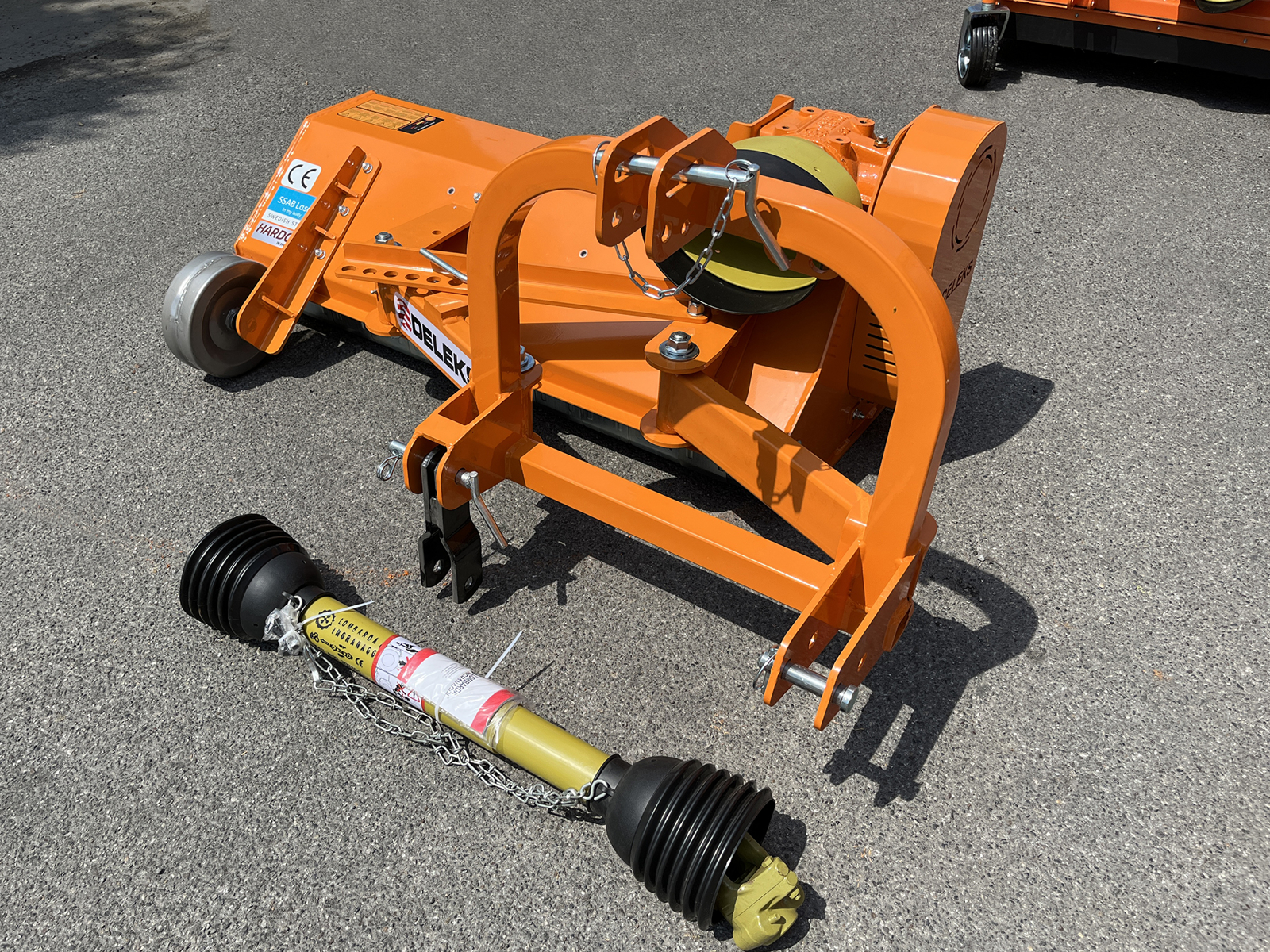

Le cardan est-il fourni ?
Oui : cardan homologué CE de catégorie 4, longueur 800 mm, à raccourcir en suivant la notice si l'attelage du tracteur est très proche.
Pièces de rechange et assistance DELEKS®
Les pièces de rechange d'origine partent des entrepôts DELEKS® en Europe : marteaux, supports, courroies, roulements, rouleau arrière, patins et éléments de transmission sont disponibles pour l'entretien courant comme pour les réparations. Le service après-vente DELEKS® suit directement chaque client : conseil technique, gestion de la garantie, pièces d'origine identifiées sur les vues éclatées et aide au choix du broyeur et des accessoires adaptés au tracteur. La machine est livrée avec la déclaration de conformité CE, la facture et la notice d'utilisation et d'entretien. Garantie 2 ans et livraison gratuite.
CARACTERISTIQUES
| Caractéristiques | Unité métrique | Unité US |
|---|---|---|
| Largeur de travail | 1200.0 mm | 3.94 ft |
| Largeur total | 1320.0 mm | 4.33 ft |
| Hauteur de coupe min/max | 10.0 - 45.0 mm | 0.4- 1.77 in |
| Poid | 183.0 kg | 403.0 lb |
| Hauteur totale | 750.0 mm | 2.46 ft |
| Puissance du tracteur | 16 - 40 cv | 16 - 40 Hp |
| Attelage 3 points | Cat. 1 (ø 19.0-22.0mm) | Cat. 1 (ø 19.0-22.0mm) |
| Hauteur du capot | 370.0 mm | 14.5 in |
| Distance des 2 points inférieurs | 470.0 - 710.0 mm | 18.50 - 28.00 in |
| Nbre de marteaux | 20 | 20 |
| Diamètre maximum de coupe | 20.0 - 30.0 mm | 0.78 - 1.18 in |
| Distance entre le boitier de transmission et la terre | 472.0 mm | 18.6 in |
| Epaisseur de la tôle | 3.0 mm | 0.12 in |
| Epaisseur des cotés | 5.0 mm | 0.20 in |
| Epaisseur des patins latéraux | 6.0 mm | 0.23 in |
| Transmission: type | Courroies V | Courroies V |
| Transmission : boitier de transmission | DELEKS (Italie) (Garantie 3 ans) | DELEKS (Italie) (Garantie 3 ans) |
| Transmission : prise de force | 540 r/min | 540 r/min |
| Transmission : sens de rotation | Horaire | Horaire |
| Transmission : roue libre | √ | √ |
| Transmission : vitesse du rotor | 3150.0 rpm | 3150.0 rpm |
| Transmission : huile du boitier | Oui / SAE 120 - ISO 72925 | Oui / SAE 120 - ISO 72925 |
| Transmission : ø poulie supérieure | 206.0 mm | 8.11 in |
| Transmission : ø poulie inférieure | 106.0 mm | 4.17 in |
| Transmission : Nombre de courroie | 3 | 3 |
| Transmission : dimensions des courroies | AX39 | AX39 |
| Rotor : diamètre | 102.0 mm | 4.01 in |
| Rotor : équilibrage | Électronique | Électronique |
| Rotor : épaisseur | 8.0 mm | 0.31 in |
| Marteau : poid | 330.0 g | 11.7 oz |
| Marteau : ø du trou | 12.0 mm | 0.47 in |
| Marteau : largeur de base | 80.0 mm | 3.15 in |
| Marteau : largeur de la tête | 14.0 mm | 0.55 in |
| Marteau : extension diagonale | 75.0 mm | 2.95 in |
| Rouleau : diamètre | 102.0 mm | 4.01 in |
| Rouleau: épaiseur | 5.0 mm | 0.20 in |
| Rouleau: roulements et dimensions | FL205 | FL205 |
| Cardan | CE 4x800 mm | CE 4x2.60 ft |
| Longueur du capot | 665.0 mm | 26.2 in |
| Dimensions de la marchandise pour envoi | 1350.0*850.0*700.0 mm | 4.43*2.80*2.30 ft |
