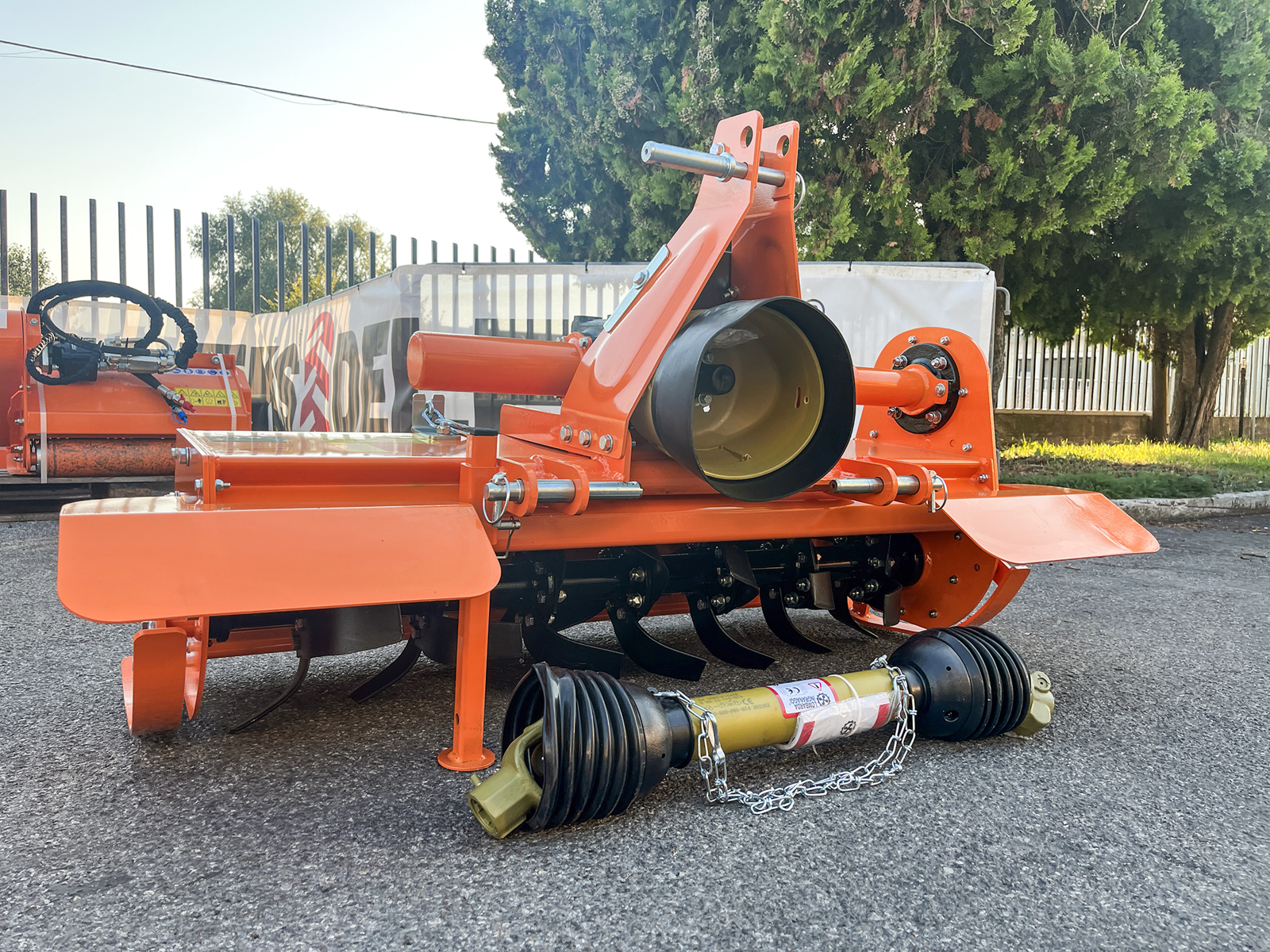

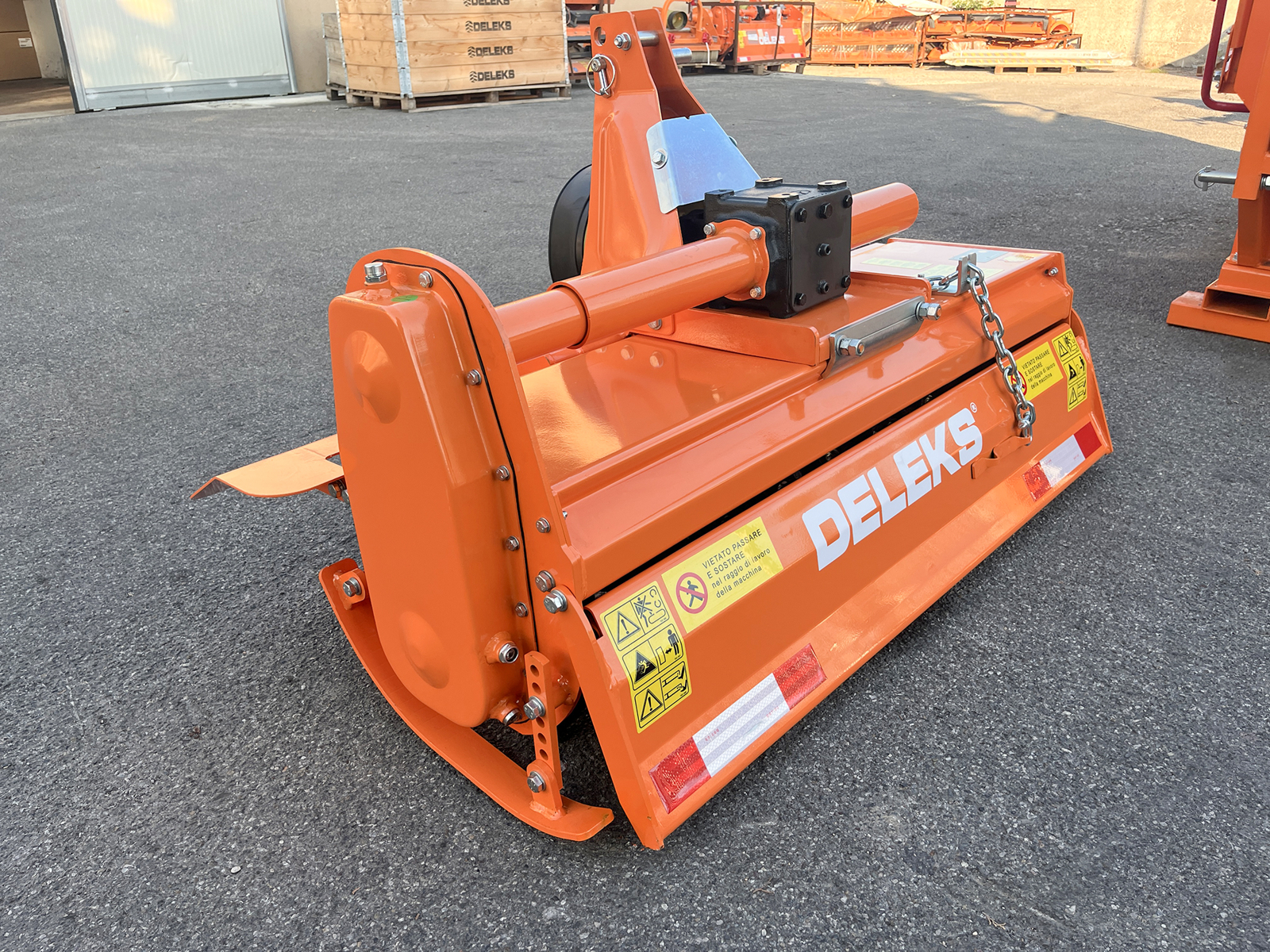

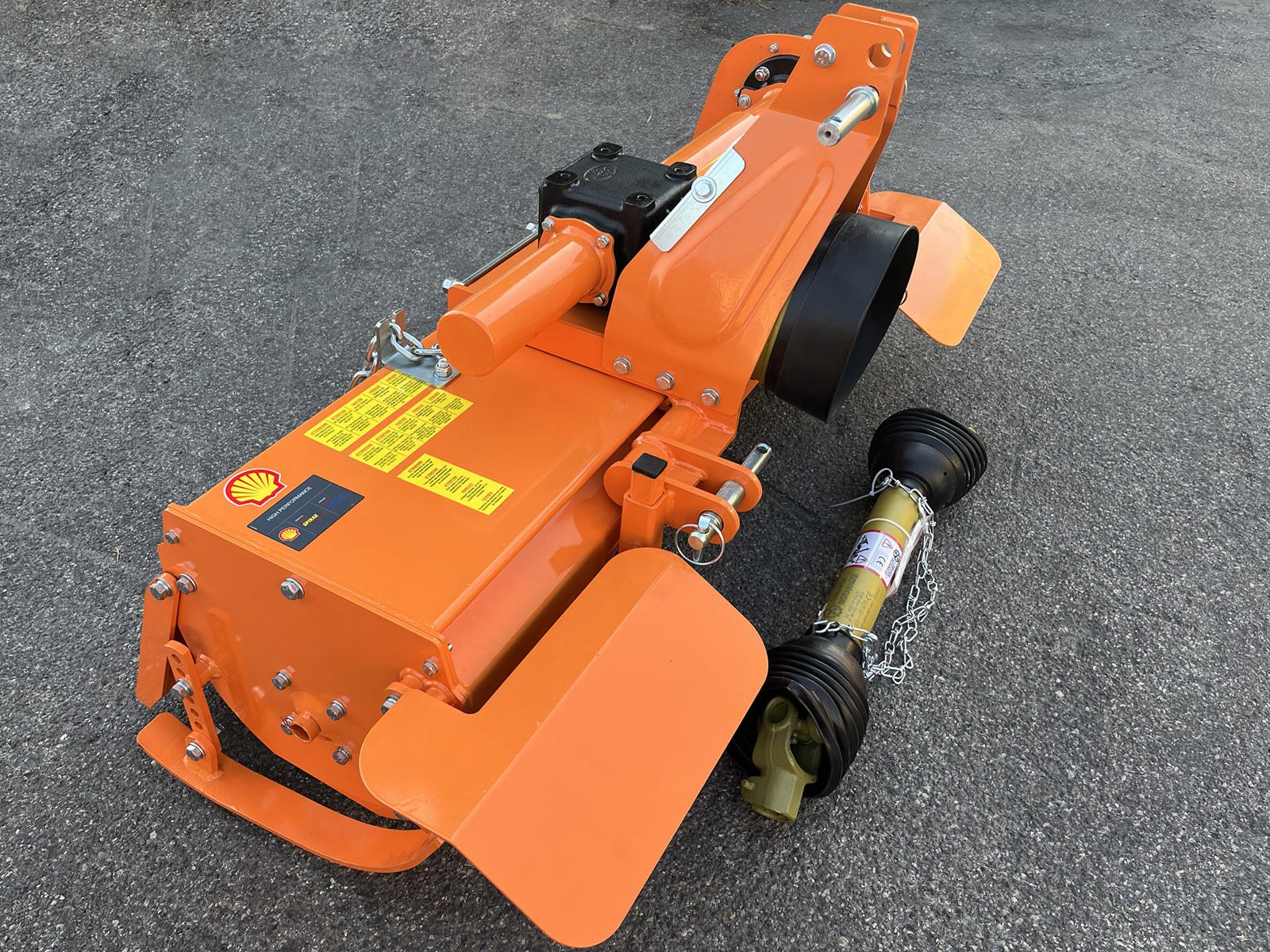

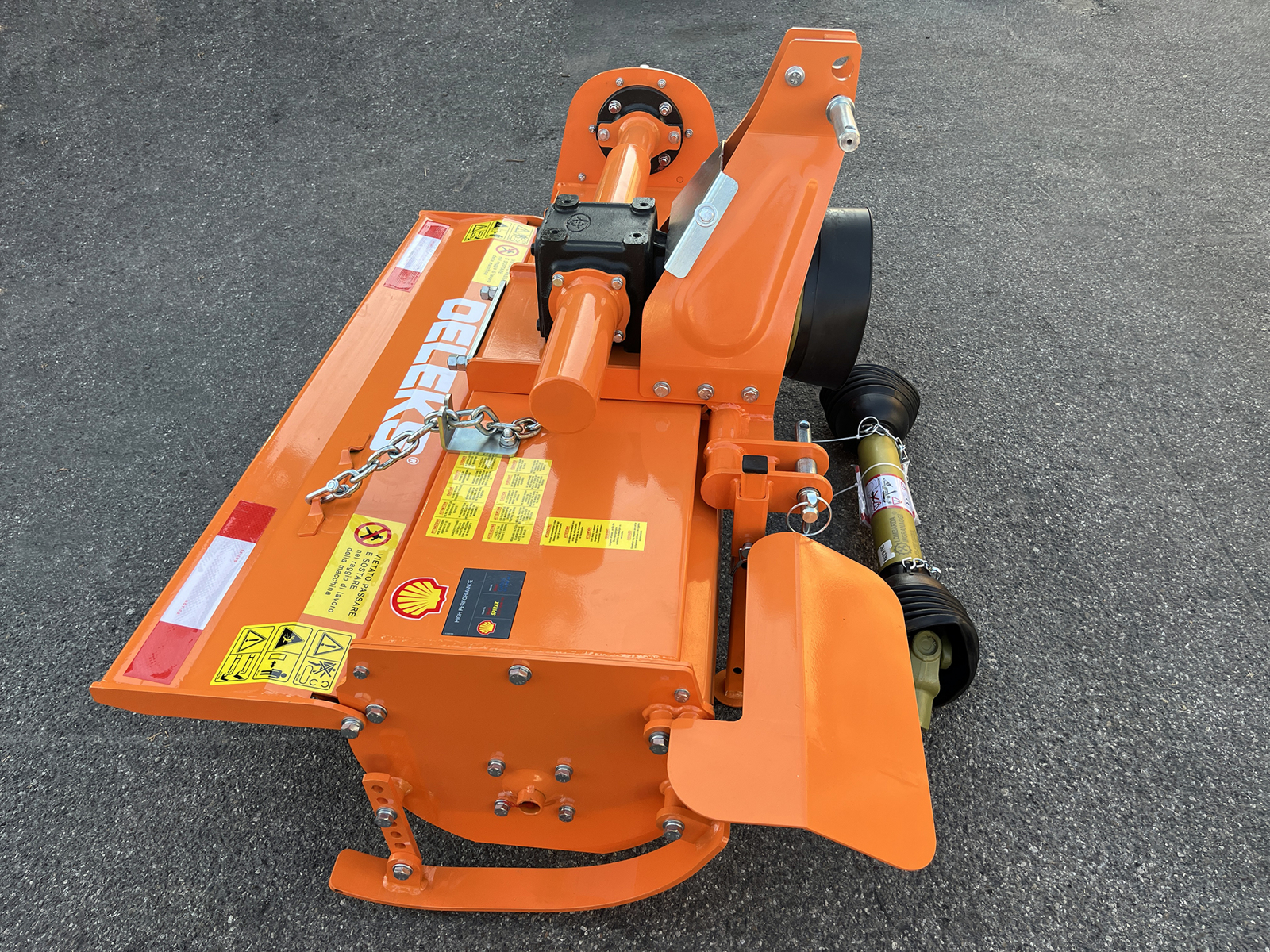

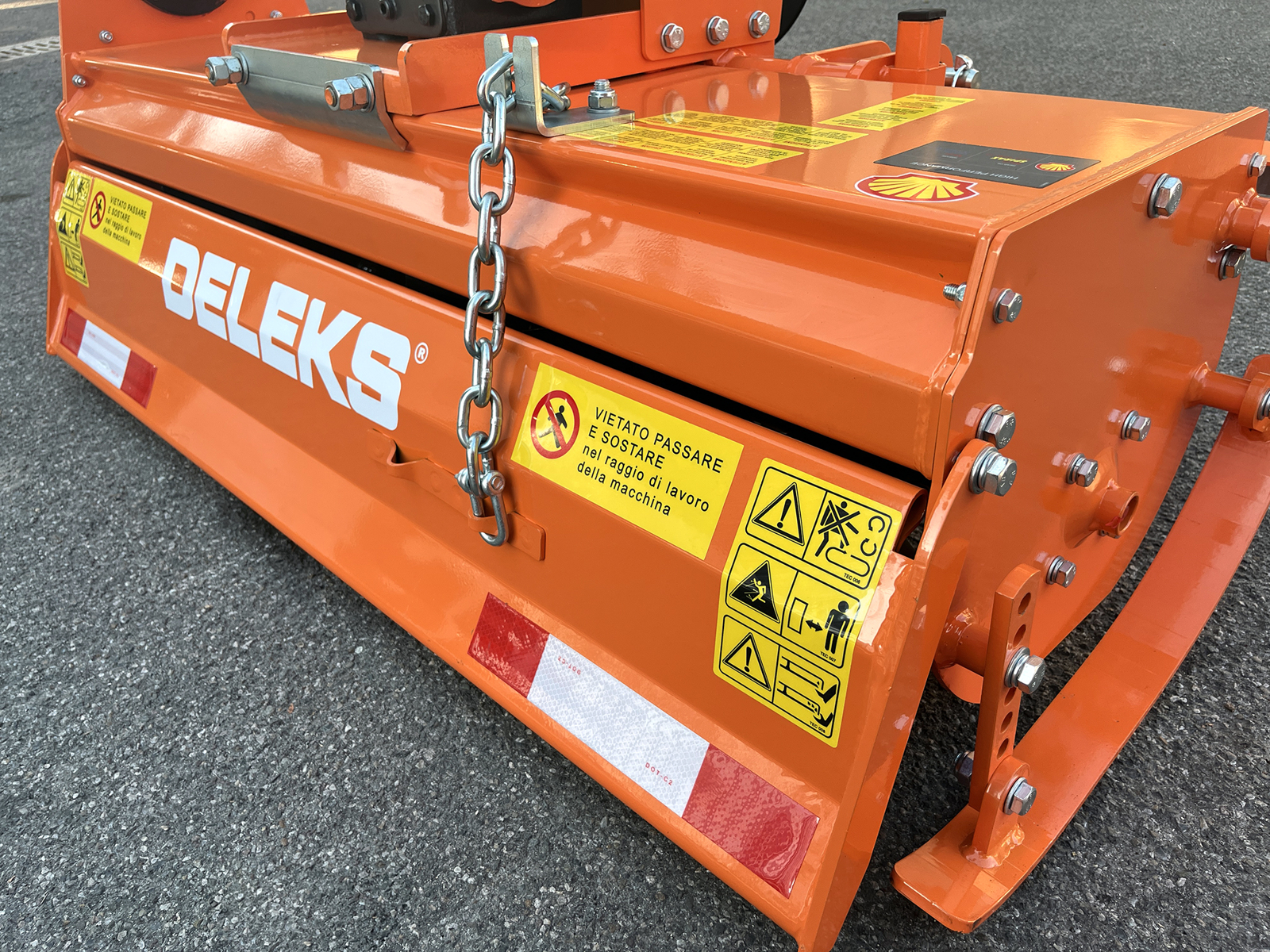

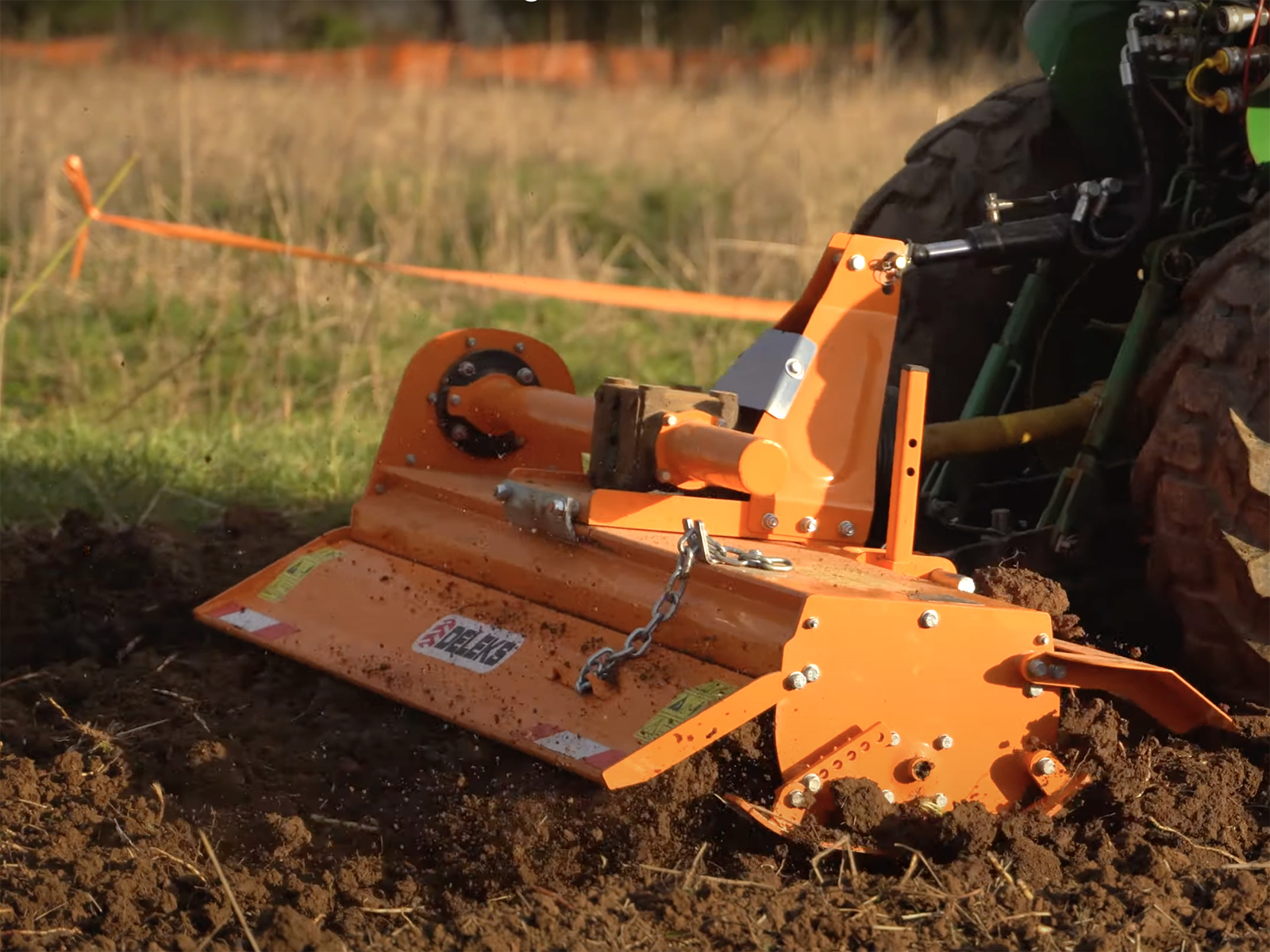

Fraise rotative pour tracteur 125 cm DFM-125, série moyenne 18-45 ch, attelage cat. 1-2
DETAILS
Fraise rotative pour tracteur de 125 cm de largeur de travail, série moyenne DELEKS® : pour tracteurs à roues ou à chenilles de 18 à 45 ch avec attelage trois points de catégorie 1 ou 2, comme Kubota B, Iseki, Yanmar, Solis, New Holland Boomer, John Deere série 2 et la plupart des autres tracteurs compacts. Par rapport à la série légère, elle a un châssis plus robuste (195 kg), un rotor plus lent à 230 tr/min et un capot arrière flottant. 28 lames forgées sur 7 flasques, déport latéral mécanique de 120 mm, profondeur de travail de 12 à 16 cm, cardan CE compris ; livraison gratuite.

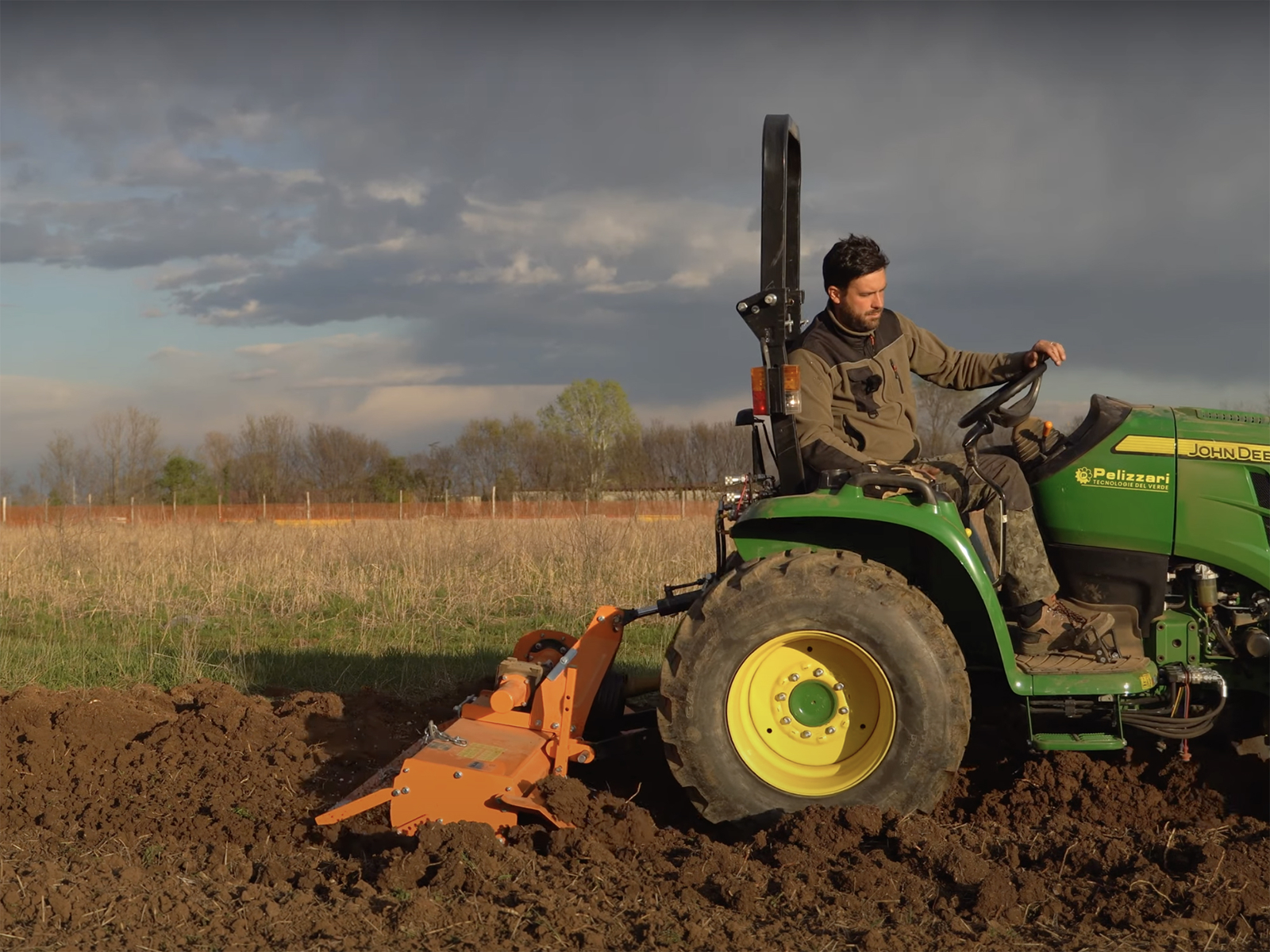

Pour quels tracteurs
La DFM-125 travaille sur 125 cm avec 143 cm d'encombrement : elle couvre la voie des tracteurs fruitiers et vignerons et des compacts de 18 à 45 ch, à roues ou à chenilles. L'attelage trois points est de catégorie 1 et 2 (axes ø 19-22 mm et ø 25-28 mm, écartement des bras inférieurs réglable de 310 à 630 mm), avec la prise de force à 540 tr/min. Elle n'est pas adaptée aux attelages rapides du relevage. Pour les tracteurs à prise de force à rotation inversée, il existe l'option rotation inversée : nous retournons le boîtier avant l'expédition et la fraise arrive prête à monter.

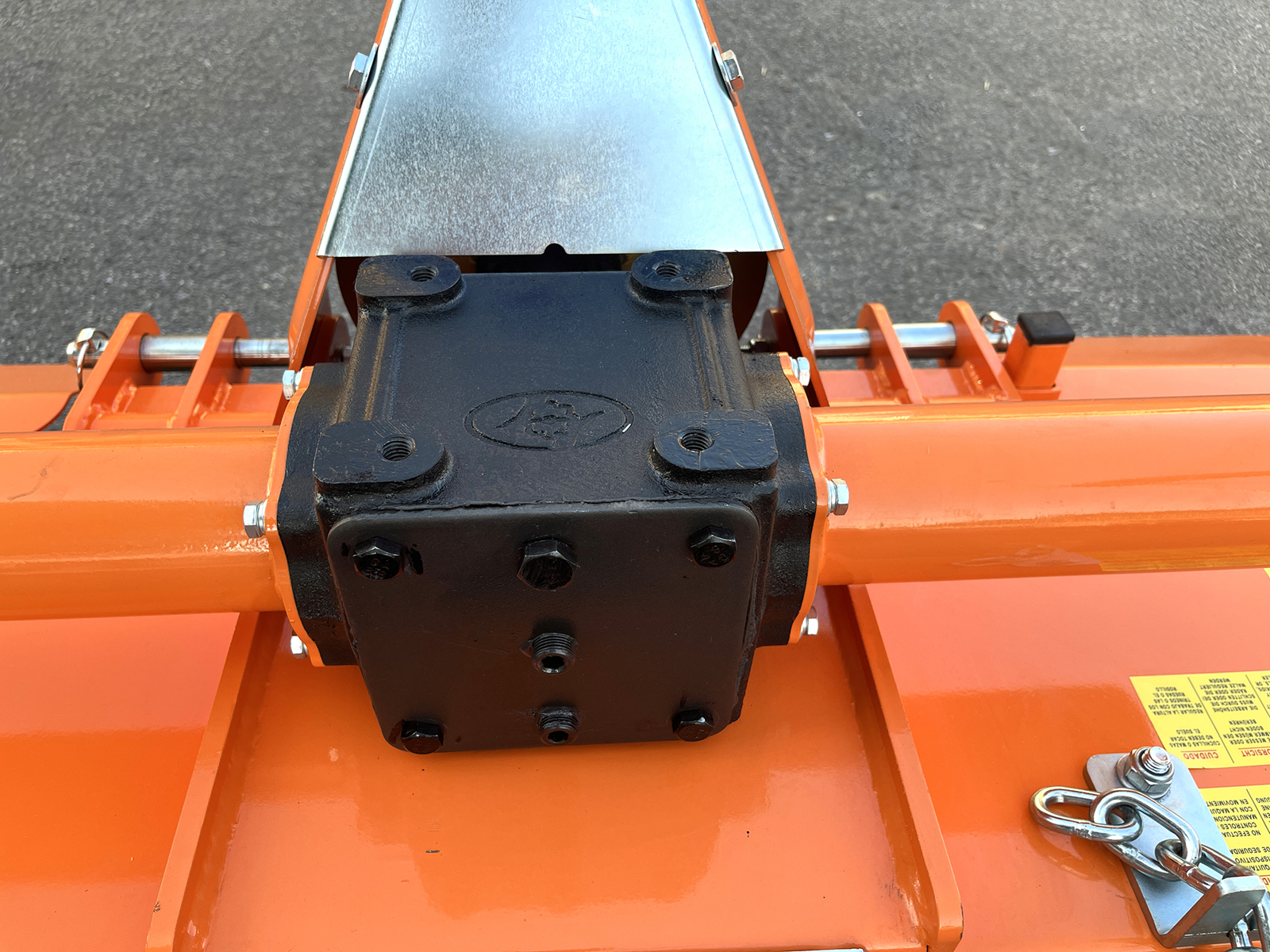

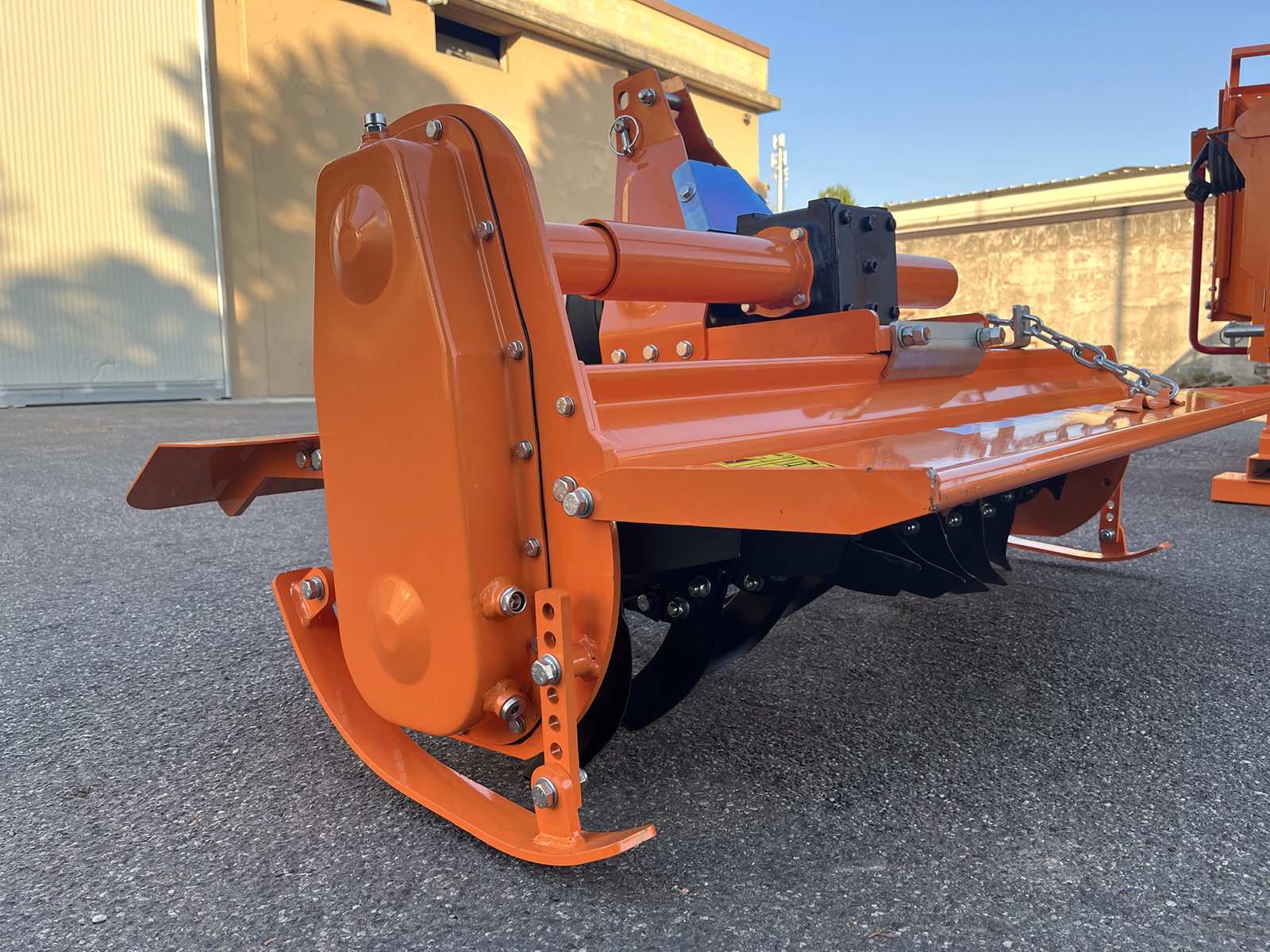

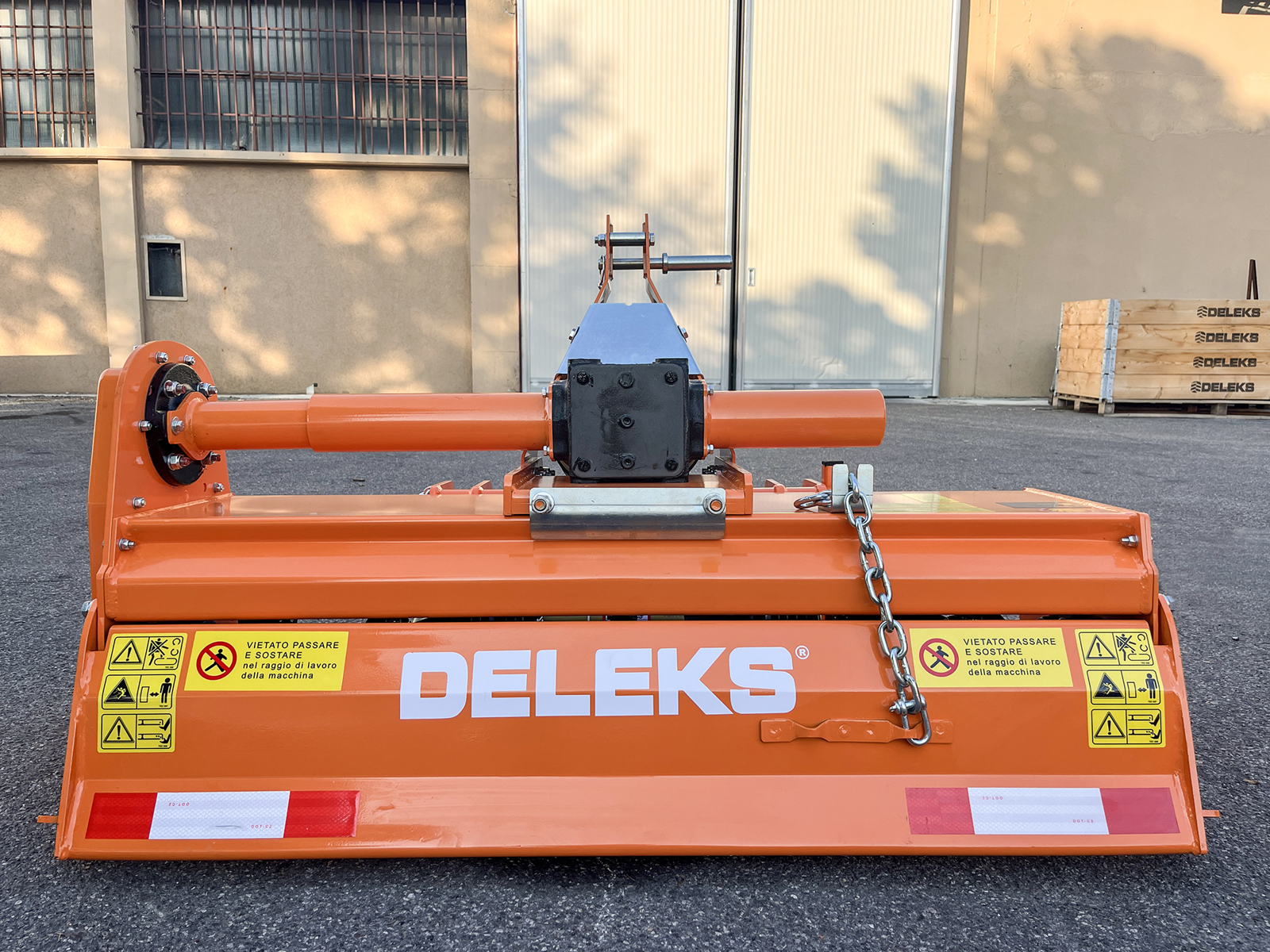

Transmission par chaîne et rotor à 230 tr/min
Le boîtier DELEKS® à 540 tr/min est garanti trois ans et arrive déjà rempli d'huile SAE 120 ; la transmission latérale à chaîne entraîne le rotor, qui tourne à 230 tr/min : plus lent que celui de la série légère, il donne plus de couple à chaque lame et sollicite moins la transmission sur les terres lourdes et derrière les tracteurs plus puissants. Le cardan CE catégorie 4 de 800 mm à limiteur à friction monodisque Ø 180 mm est compris et se raccourcit, si besoin, en suivant la notice.

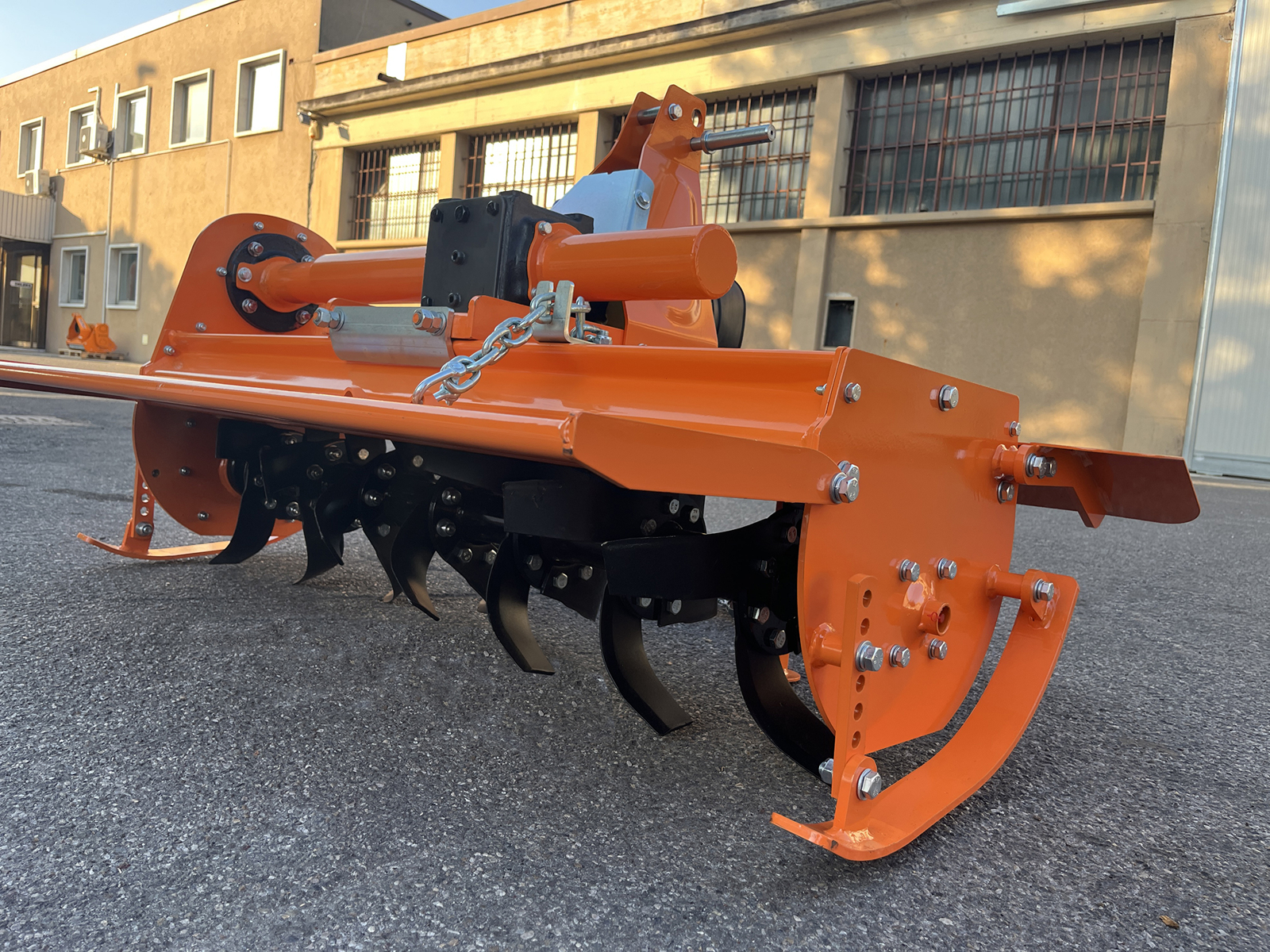

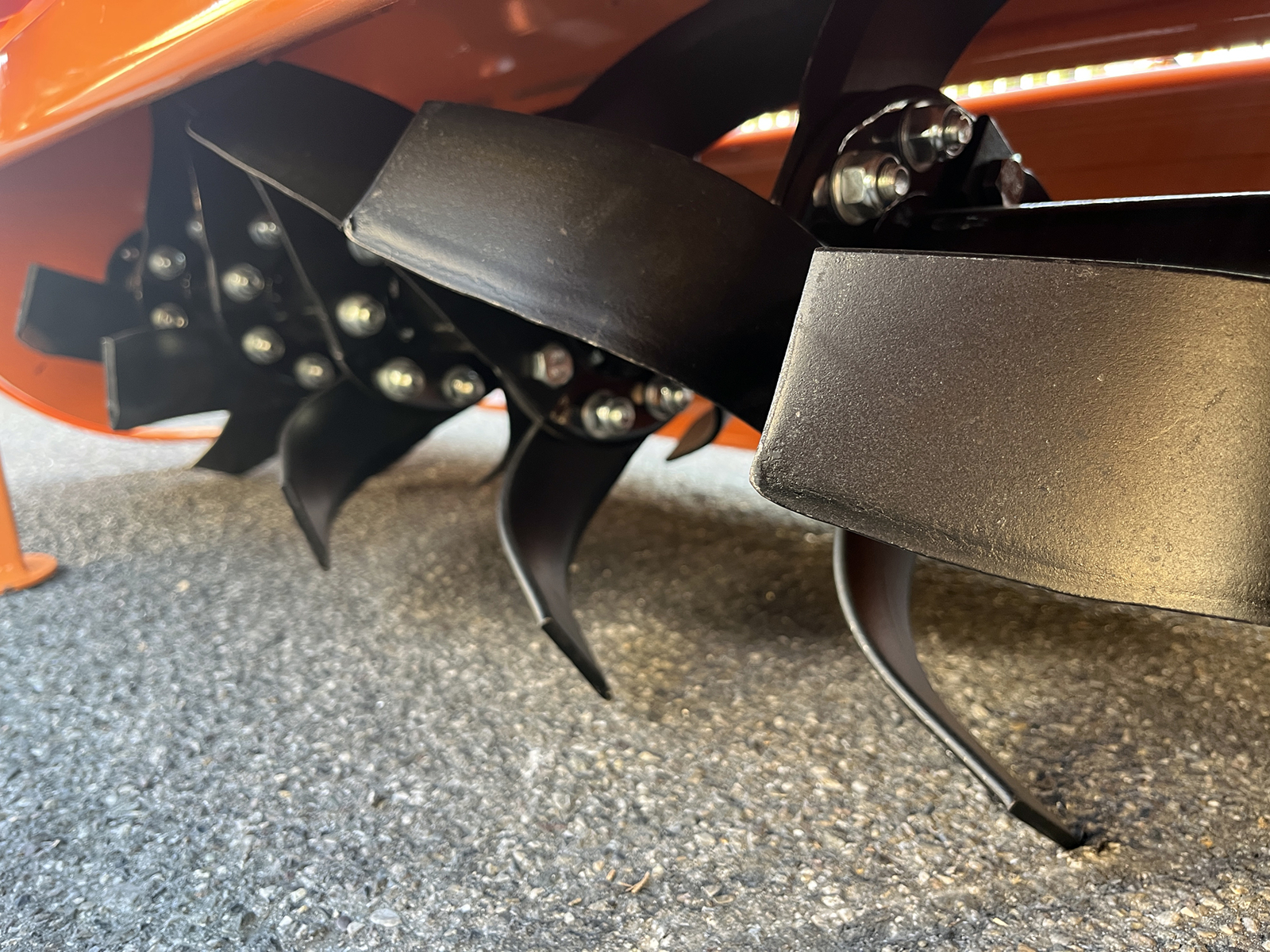

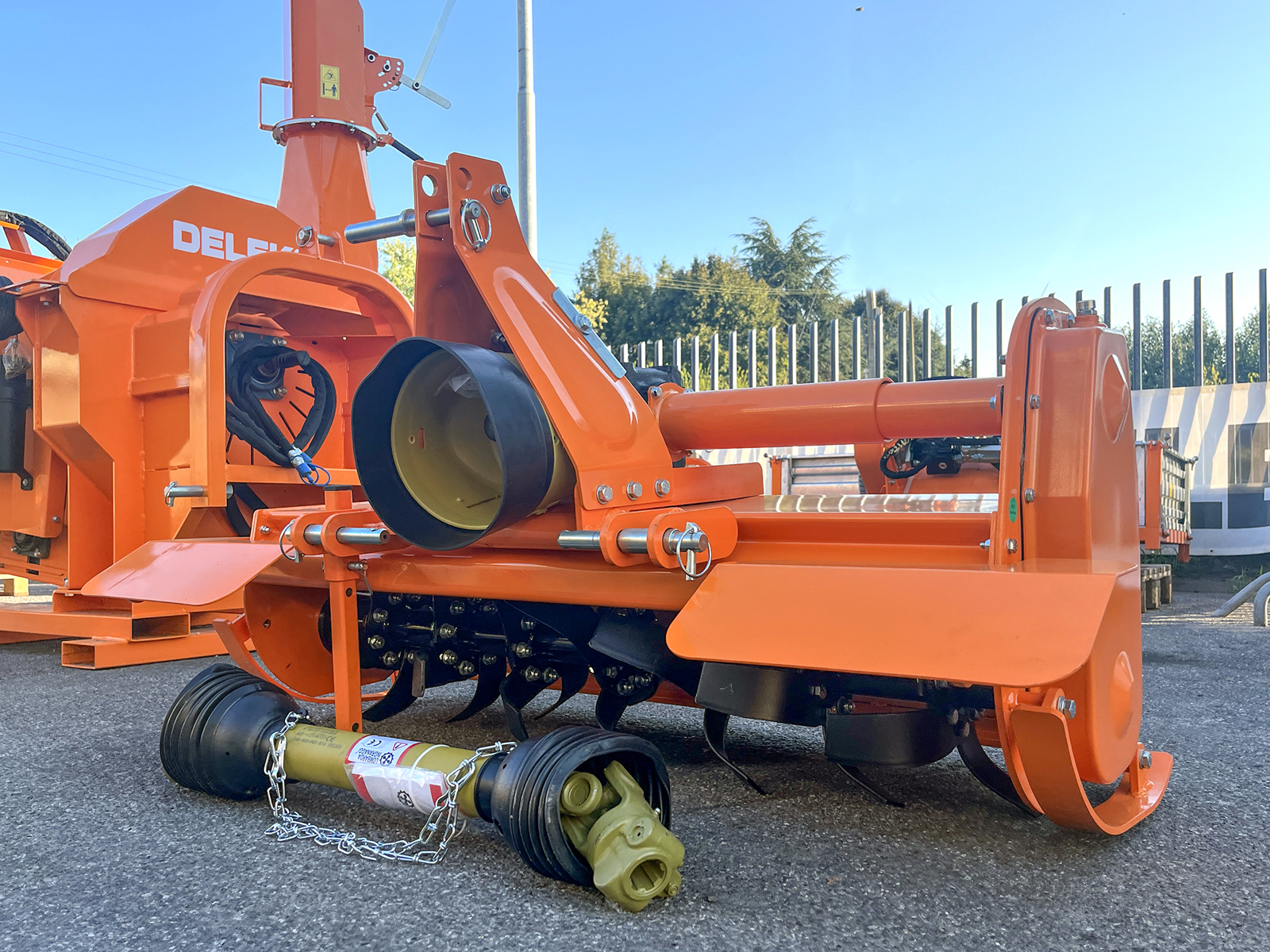

Rotor et lames forgées
Le rotor mesure 370 mm de diamètre lames montées, sur un arbre de 64 mm avec flancs en tôle de 6 mm. Les 28 lames forgées (4 par flasque, 180 × 67 mm, épaisseur 6 mm, courbure 230 mm, 570 g pièce) sont fixées par deux boulons chacune (trous ø 13 mm, entraxe 45 mm) et se remplacent une à une ; la même pièce de rechange sert à toutes les fraises DFL et DFM. Profondeur de travail de 120 à 160 mm.

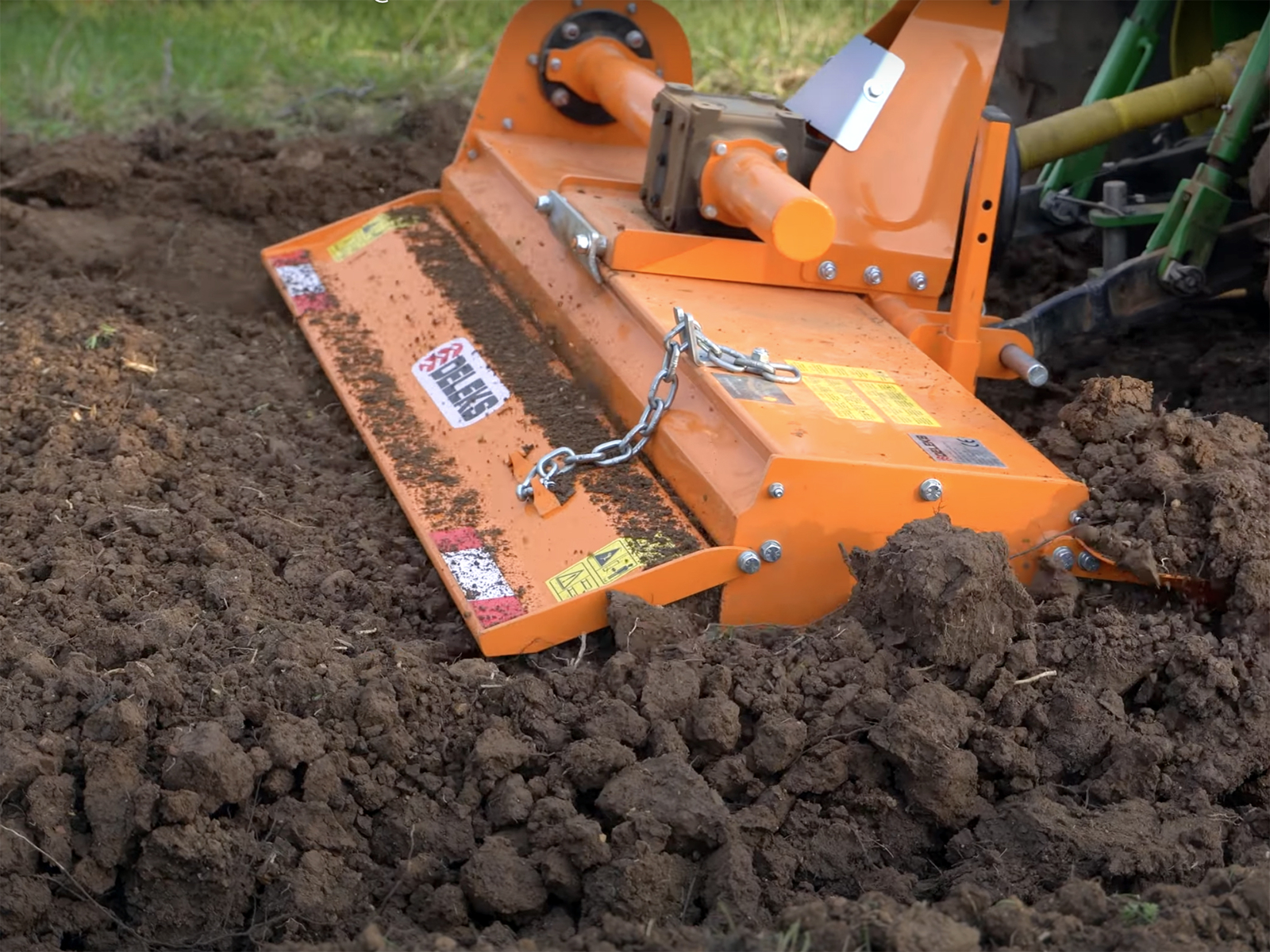

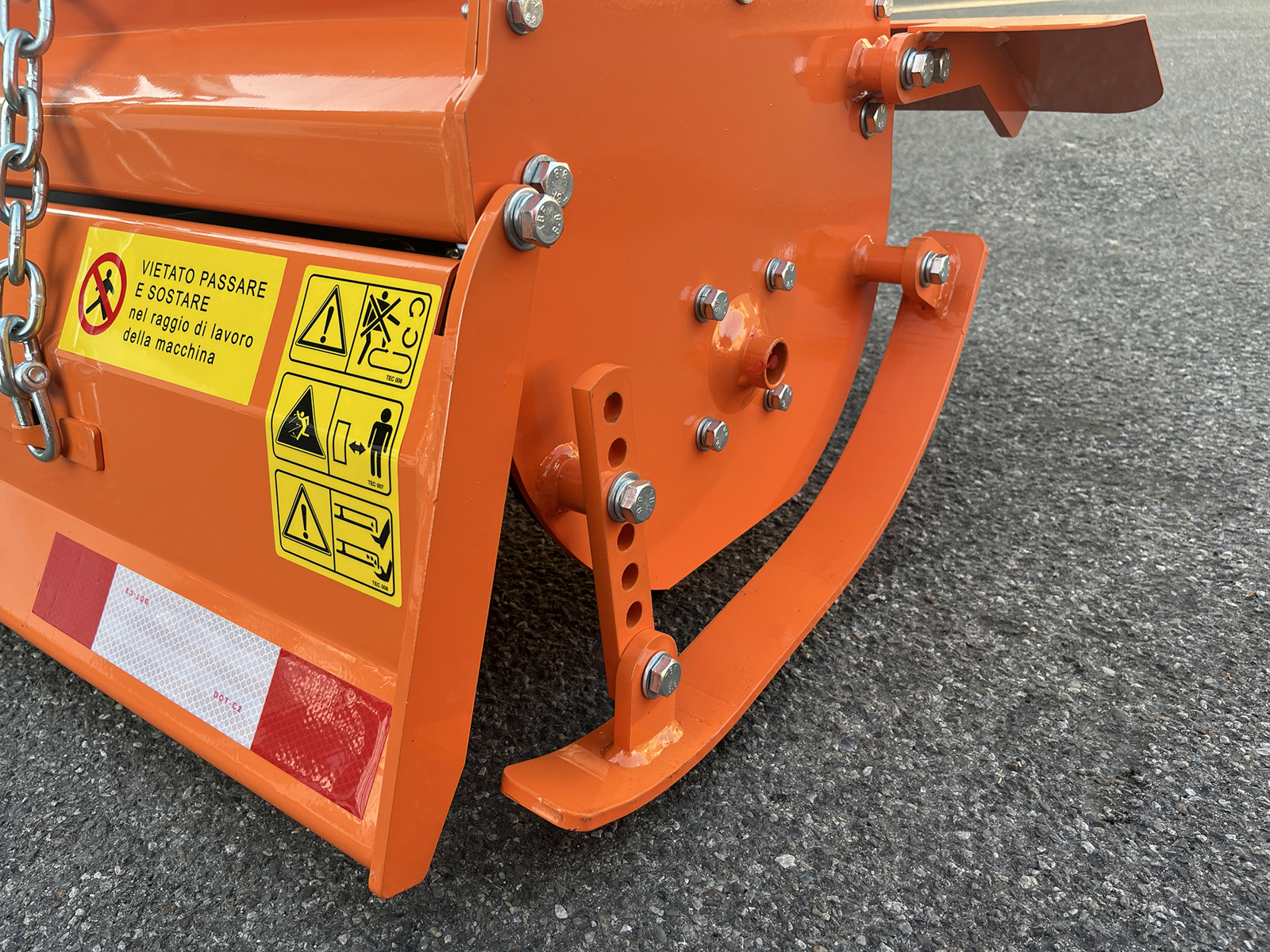

Déport latéral de 120 mm et capot flottant
L'attelage trois points se déporte latéralement de 120 mm de façon mécanique et manuelle, sans levier ni hydraulique, pour approcher la fraise du rang ou la centrer par rapport aux roues. Le capot arrière est flottant : il suit tout seul le profil du terrain et nivelle la terre derrière le rotor sans réglages continus de la part du conducteur.
Dimensions, poids et livraison
Largeur de travail 1250 mm, largeur totale 1430 mm, longueur 620 mm, hauteur 820 mm, poids 195 kg ; le boîtier est à 490 mm du sol. Elle voyage sur palette (800 × 1550 × 750 mm, 242 kg brut) en livraison gratuite. La fraise est certifiée CE et TÜV Austria, avec analyse des risques réalisée par E.C.O. Spa de Faenza, et garantie deux ans.

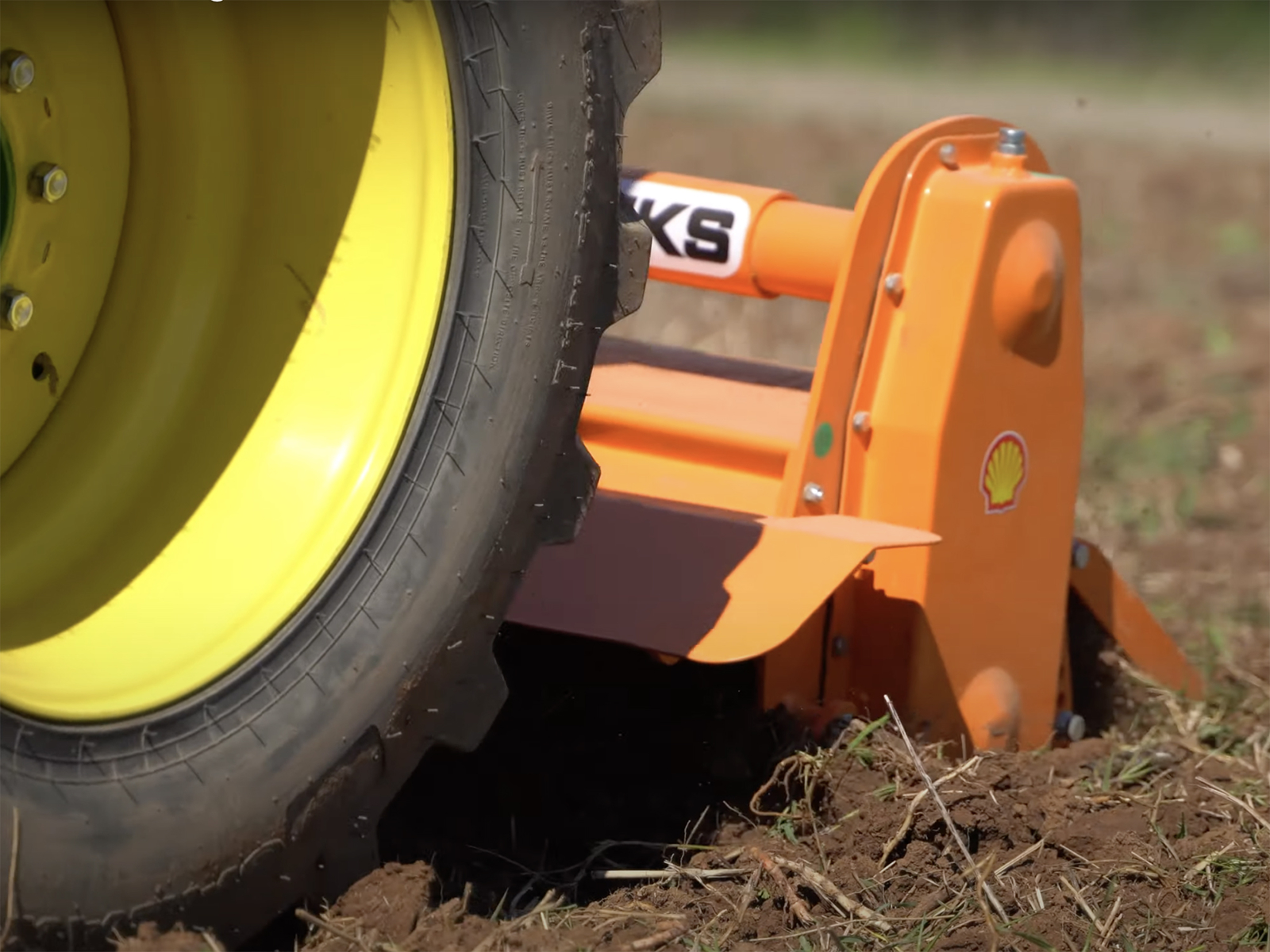

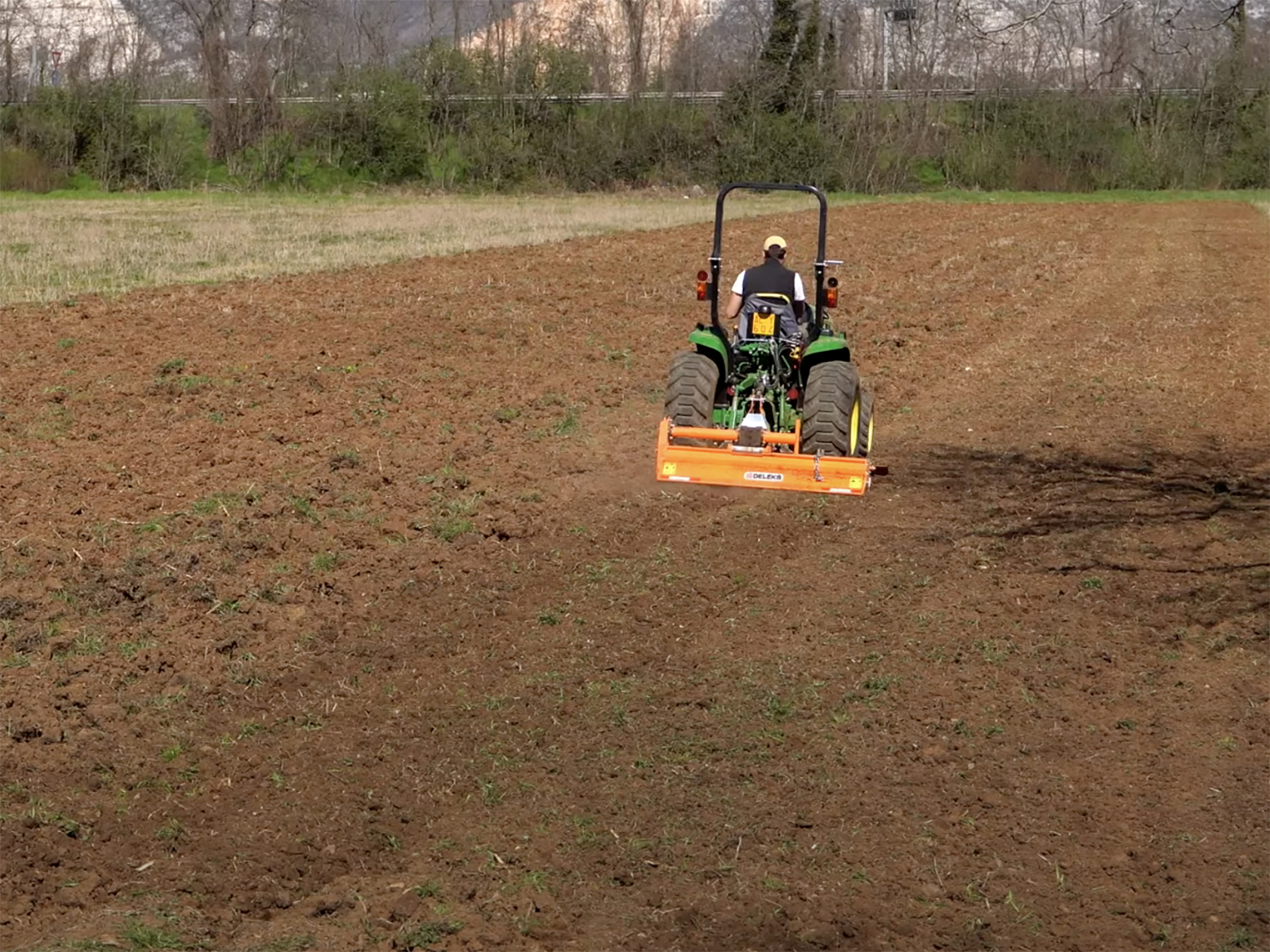

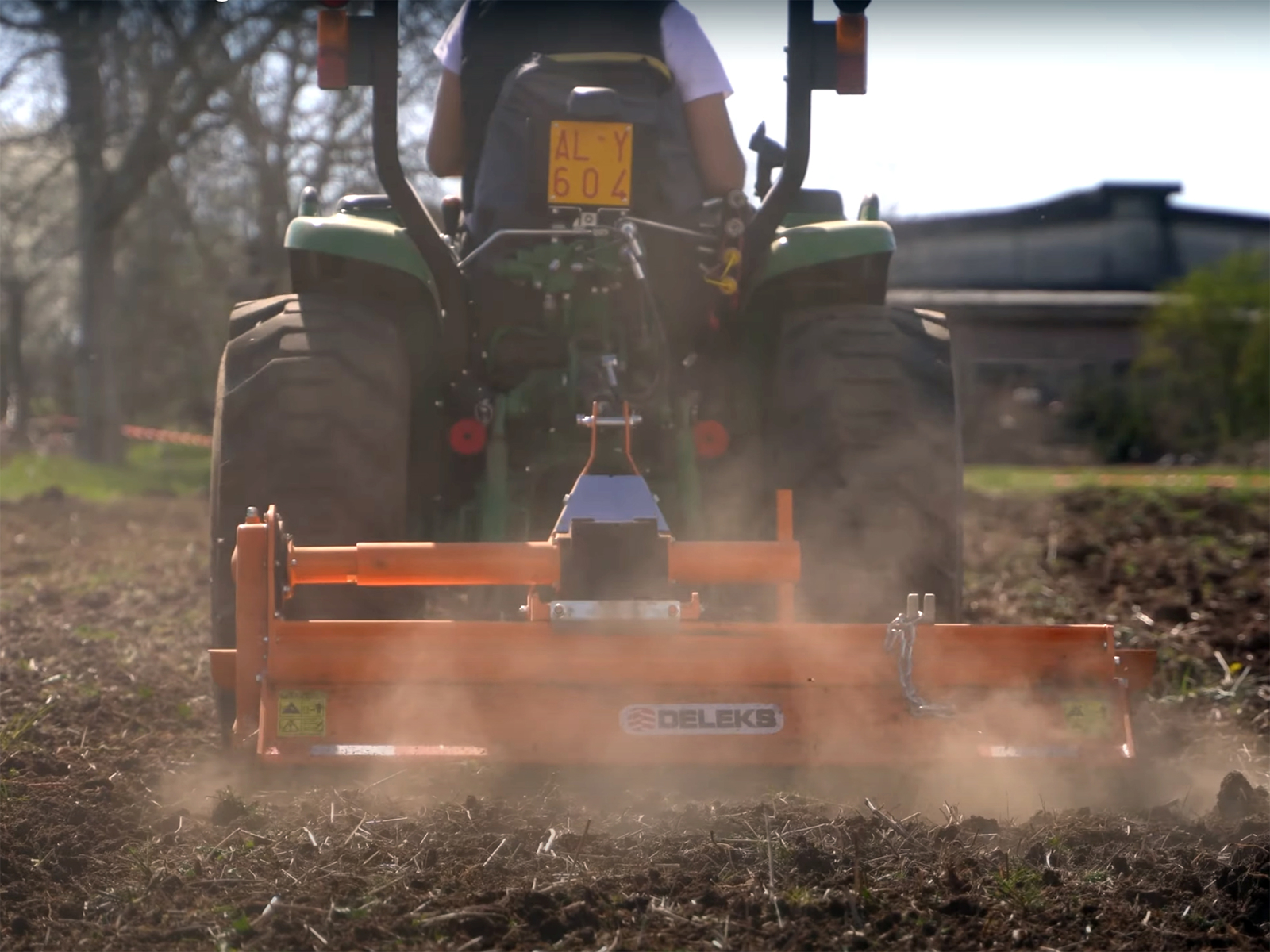

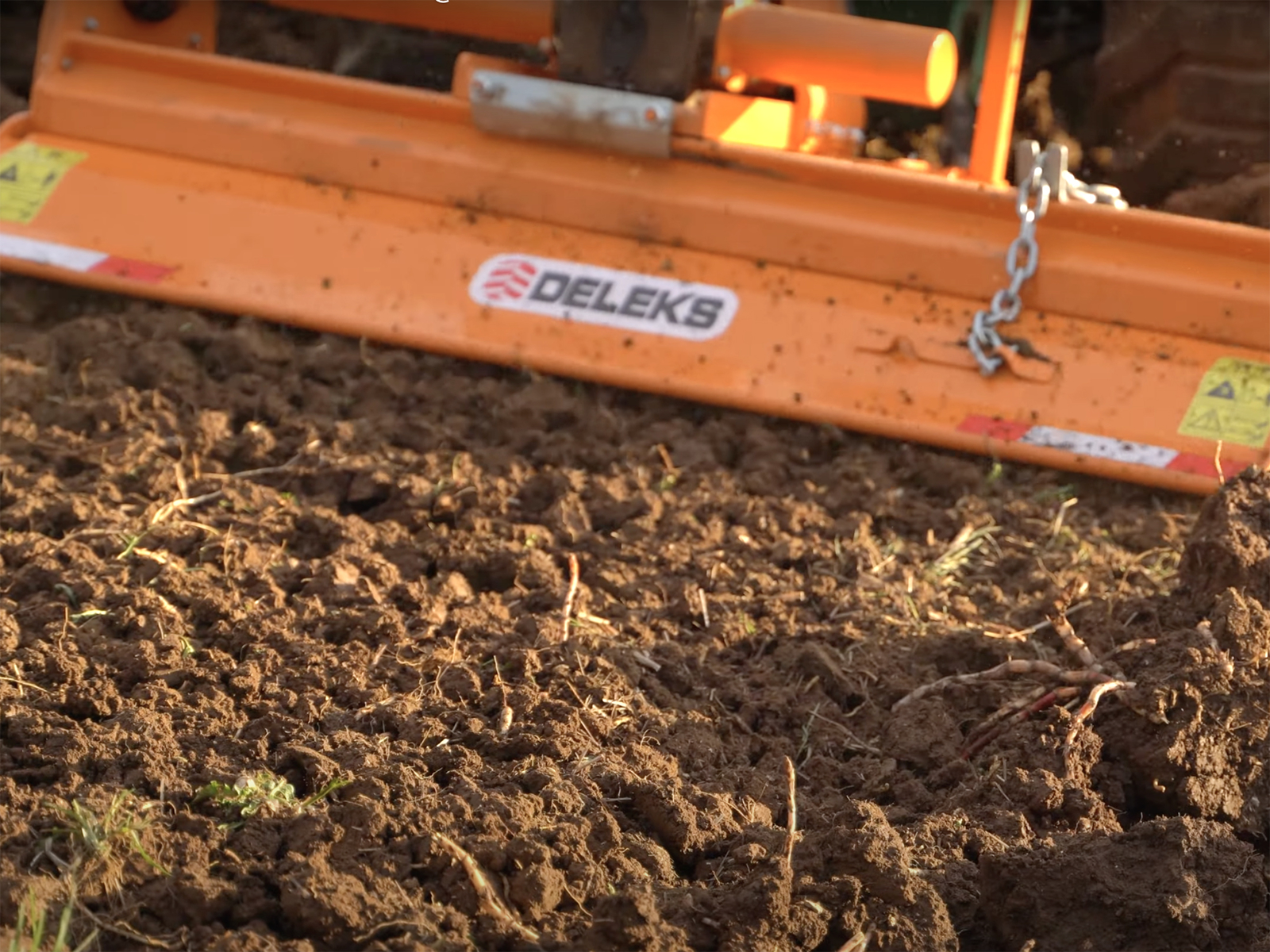

Domaines d'utilisation
- Vignes et vergers : travail de l'inter-rang avec des tracteurs fruitiers à roues ou à chenilles
- Potager et plein champ : préparation du lit de semence et de plantation, enfouissement d'engrais et de résidus de culture
- Serres et tunnels : passage large avec des tracteurs compacts
- Terres lourdes ou caillouteuses, où le rotor lent et le capot flottant font la différence
Options et pièces de rechange
La rotation inversée pour les tracteurs à prise de force inversée est une option à demander avec la commande. Sur la fiche vous trouvez aussi le kit de 10 lames forgées, la chaîne de transmission, les axes de catégorie 1 et 2, la boulonnerie des lames, le réducteur pour la prise de force et les cardans et limiteurs de rechange : à commander avec la fraise ou par la suite.
FAQ
Quelle différence entre la série moyenne DFM et la série légère DFL ?
La DFM a un châssis et des flancs plus robustes (195 kg contre 171 pour la DFL-135), un rotor à 230 tr/min au lieu de 280, un capot flottant et un attelage de catégorie 1-2. C'est la fraise à choisir au-dessus de 25-30 ch et sur terres lourdes ; la DFL reste le choix pour les micro-tracteurs et les terres légères.
Fonctionne-t-elle avec une prise de force à rotation inversée ?
Oui, avec l'option rotation inversée : nous retournons le boîtier avant l'expédition et la fraise arrive prête pour les tracteurs à prise de force inversée.

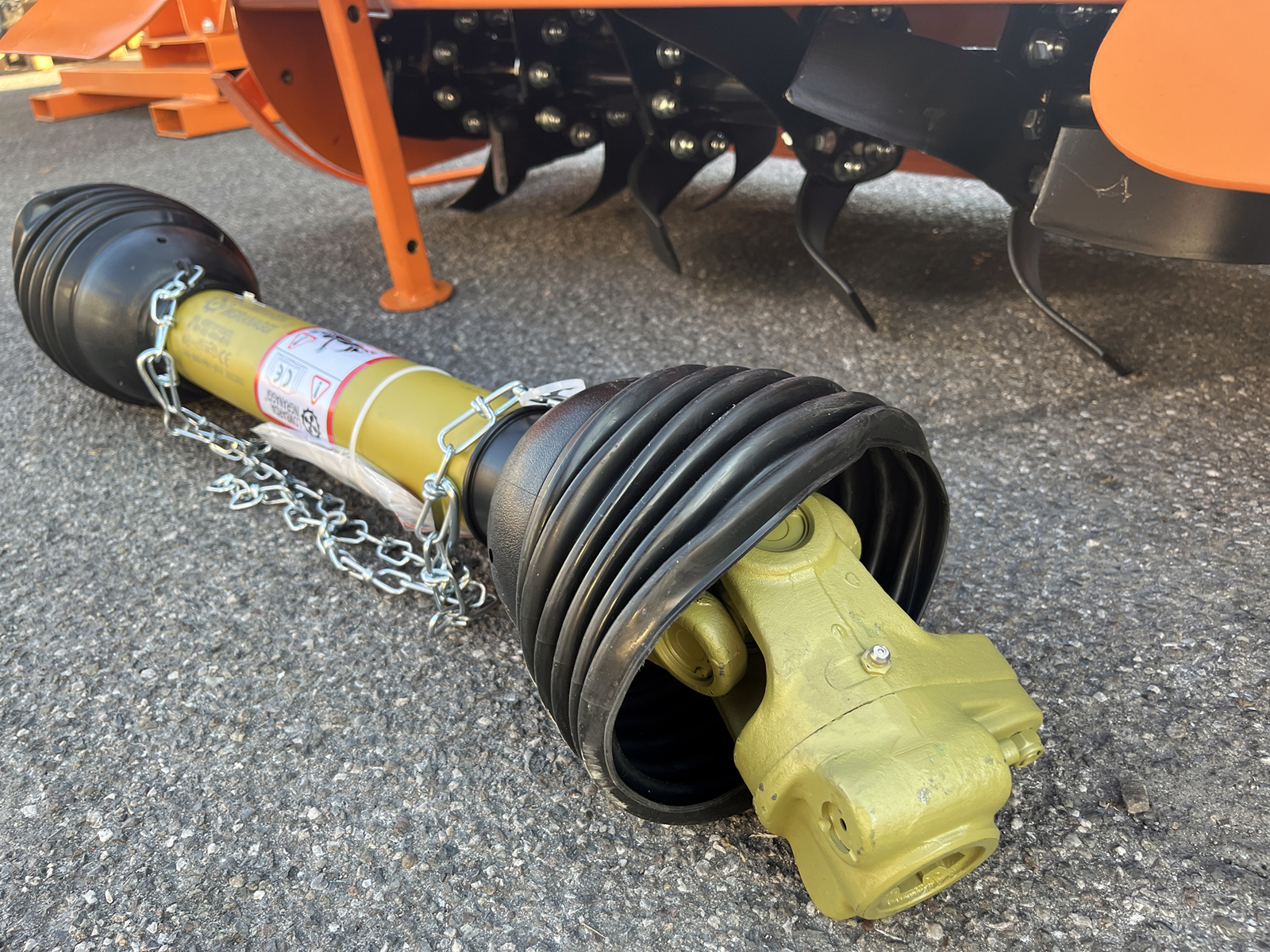

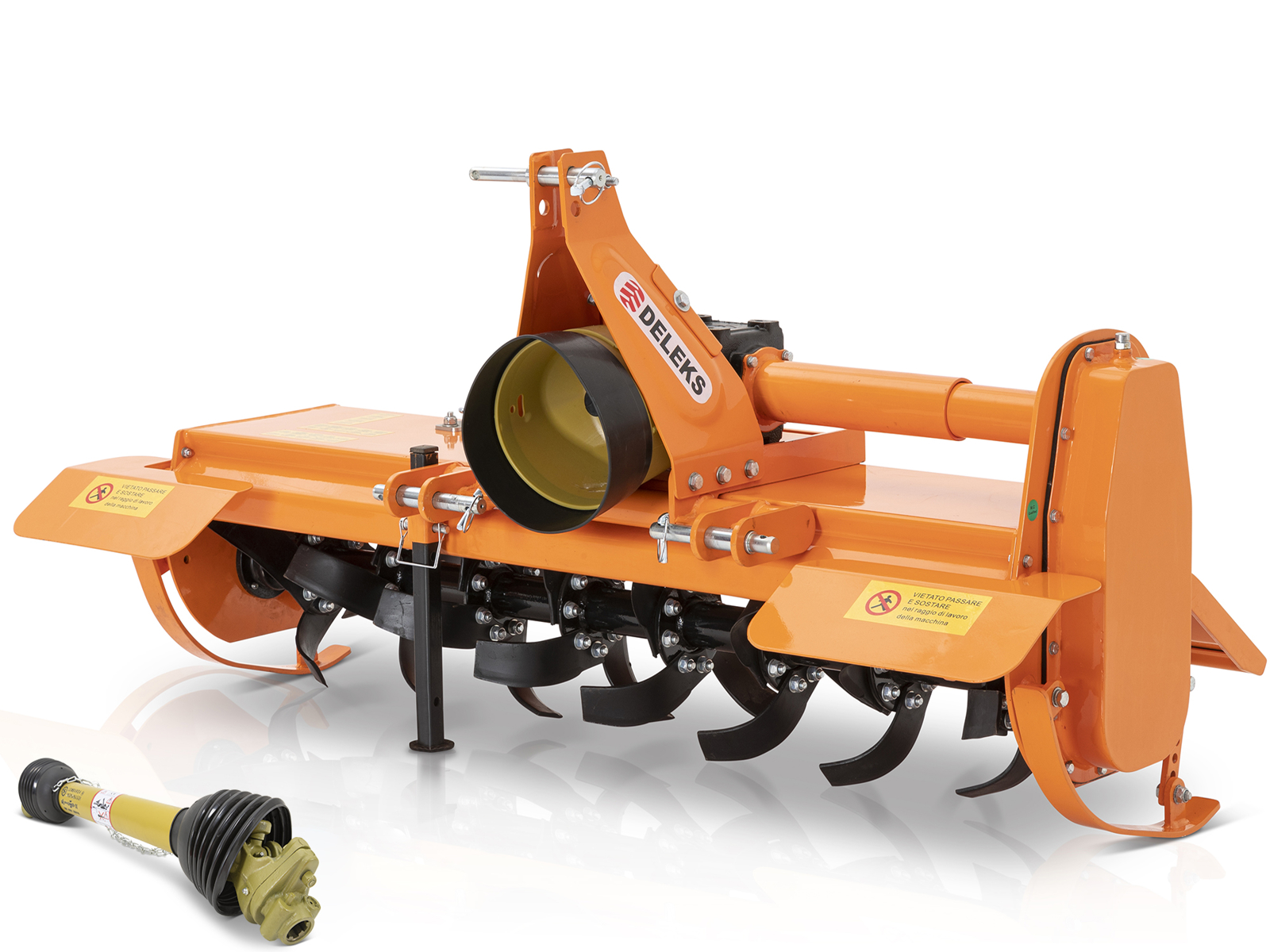

Le cardan est-il compris ?

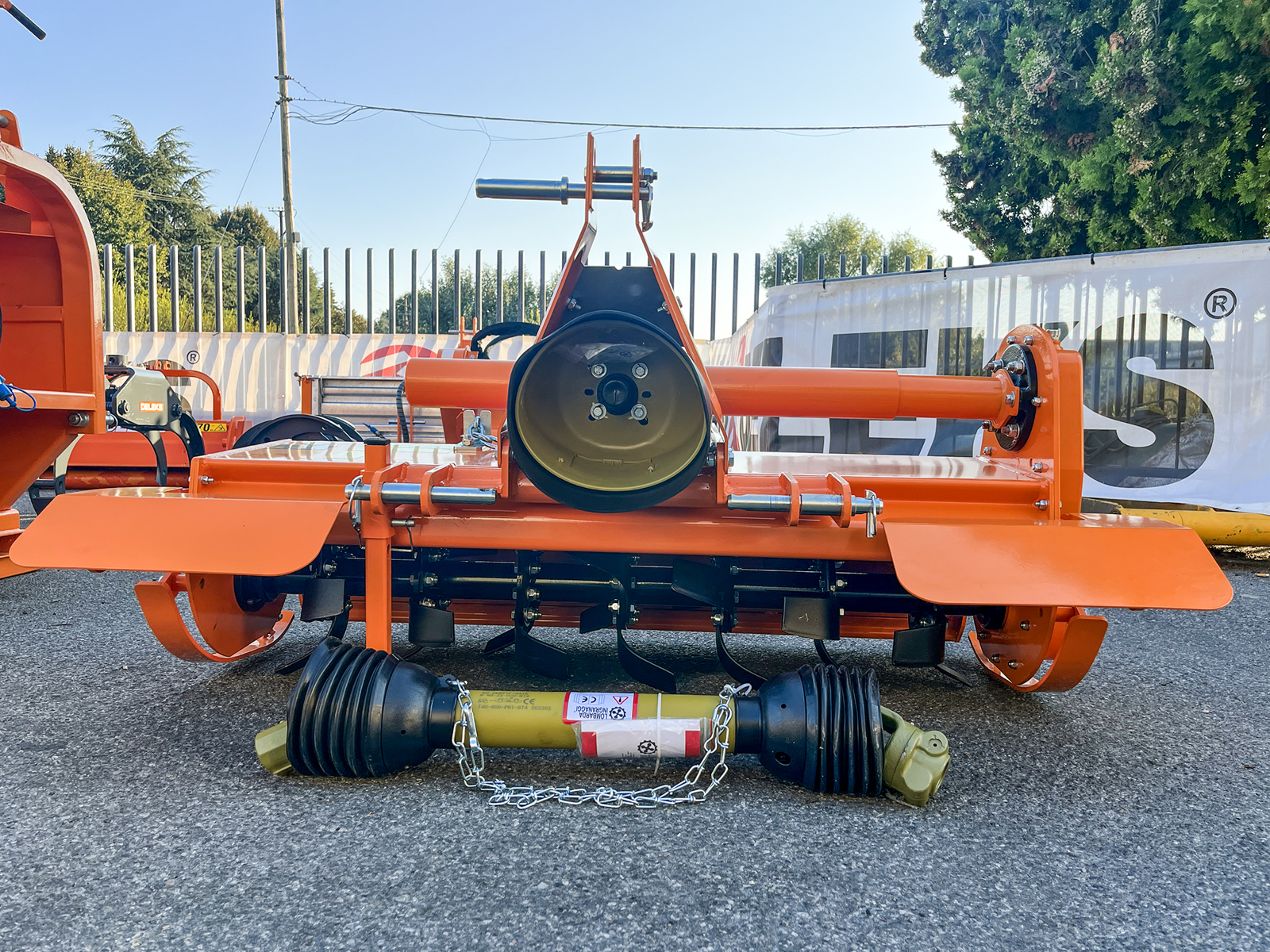

Oui : le cardan CE catégorie 4 de 800 mm à limiteur à friction monodisque Ø 180 mm est compris et se raccourcit en suivant la notice si l'attelage du tracteur est très proche.

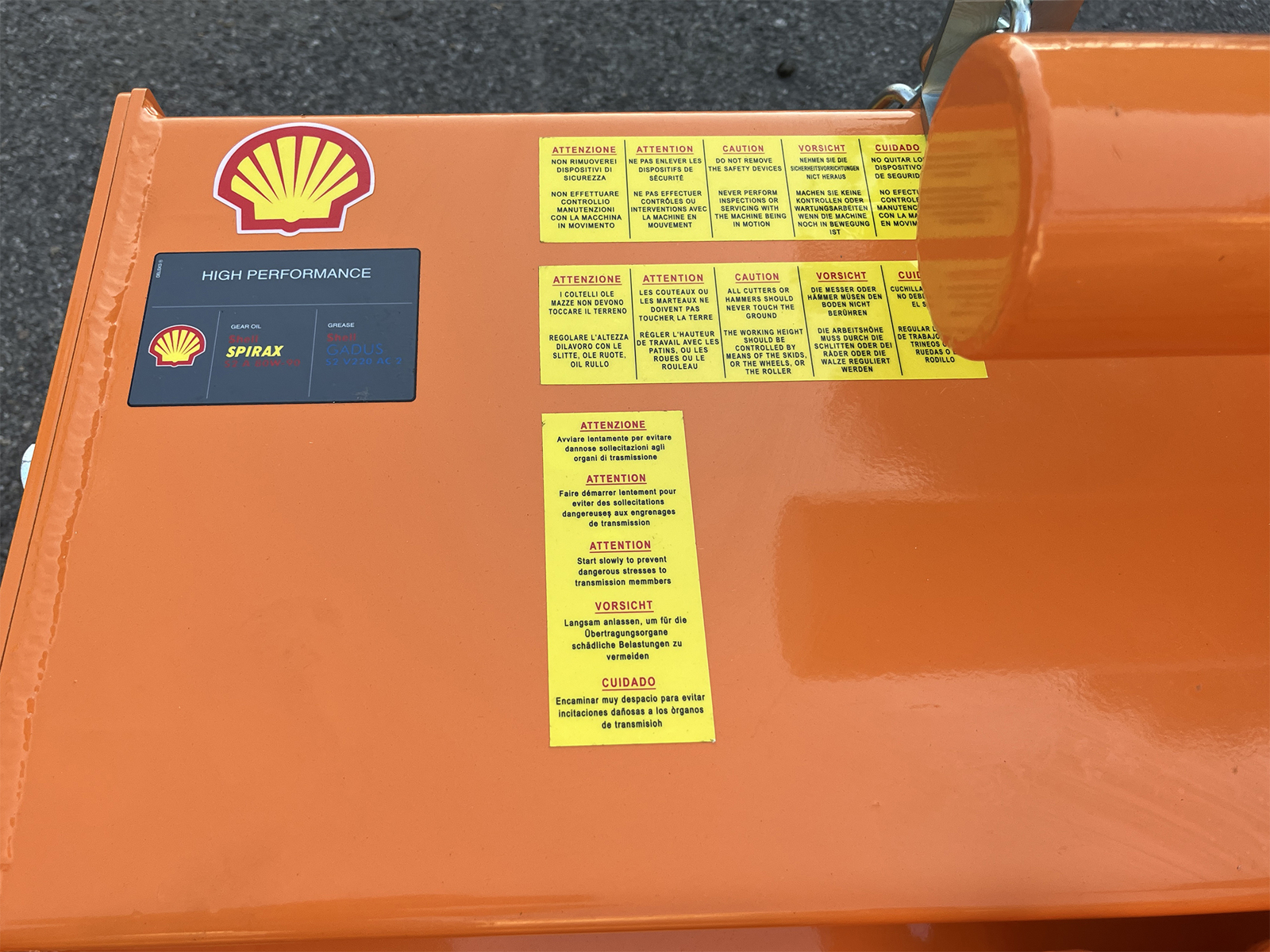

Quelle huile dans le boîtier et quel entretien ?
Le boîtier arrive rempli d'huile SAE 120 (ISO 72925) : en début de saison on contrôle le niveau d'huile, l'usure des lames et le serrage des boulons. Les lames usées se remplacent avec le kit de 10.
Puis-je la monter avec un attelage rapide du relevage ?
Non : la DFM-125 s'accroche aux bras du relevage avec des axes de catégorie 1 ou 2 et les attelages rapides ne sont pas compatibles.
Pièces de rechange et assistance DELEKS®
Les pièces de rechange d'origine partent des entrepôts DELEKS® en Europe : lames, chaînes, axes, roulements, cardans, limiteurs et les autres pièces d'usure sont normalement disponibles, pour l'entretien courant comme pour les réparations. Le service technique aide à identifier la bonne pièce sur les vues éclatées, à faire l'entretien et à choisir la fraise et les accessoires adaptés à votre tracteur. La fraise est livrée avec la déclaration de conformité CE, la facture et la notice d'utilisation et d'entretien, envoyée aussi par e-mail à l'expédition. Garantie de deux ans et livraison gratuite.
CARACTERISTIQUES
| Caractéristiques | Unité métrique | Unité US |
|---|---|---|
| Largeur de travail | 1250.0 mm | 4.10 ft |
| Largeur total | 1430.0 mm | 4.70 ft |
| Poid | 195.0 kg | 430.0 lb |
| Hauteur totale | 820.0 mm | 2.70 ft |
| Puissance du tracteur | 18 - 45 cv | 18 - 45 Hp |

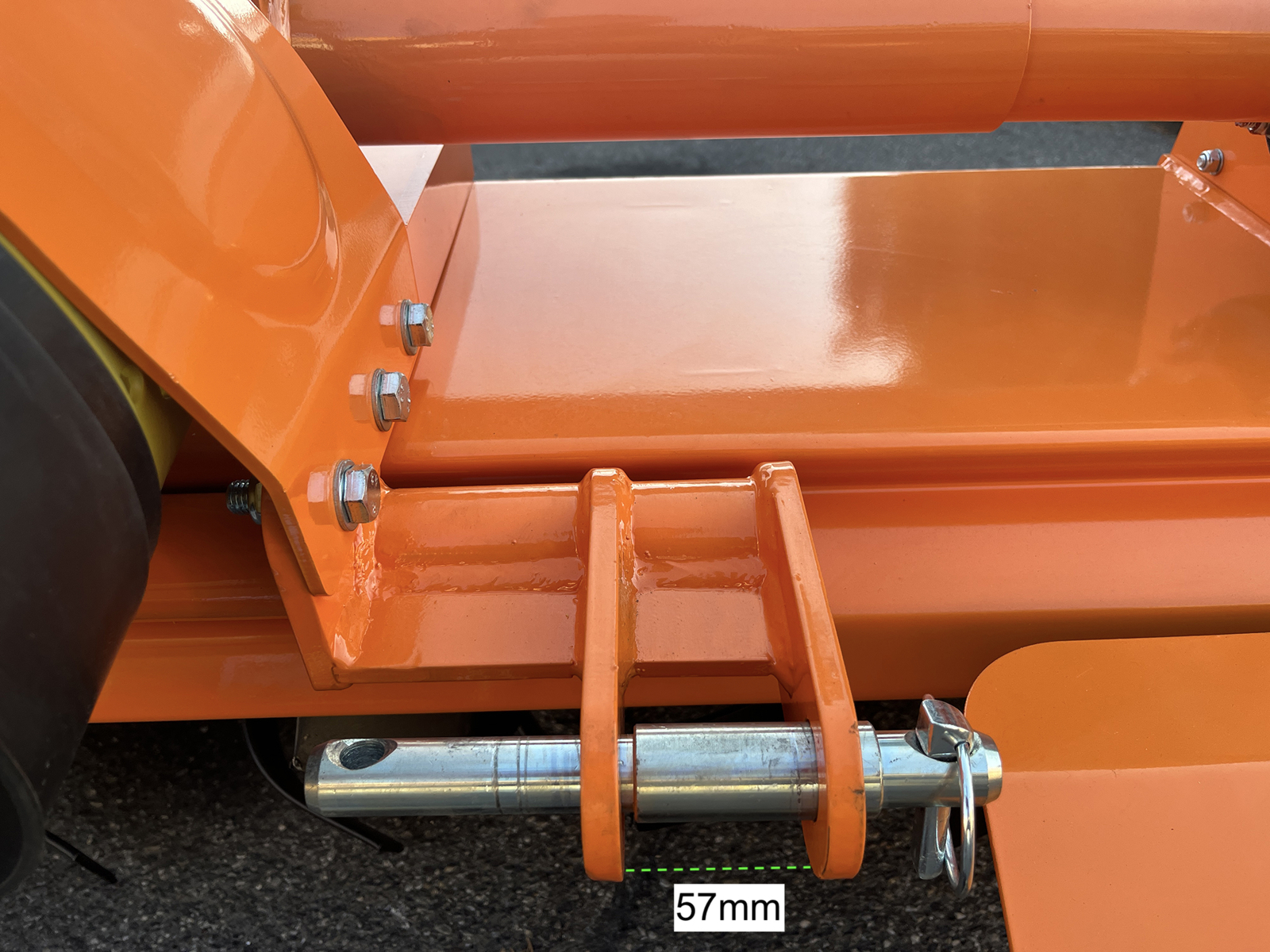

| Attelage 3 points | Cat. 1-2 (ø 19.0-22.0mm / 25.0-28.0mm) | Cat. 1-2 (ø 19.0-22.0mm / 25.0-28.0mm) |
| Position du boitier de transmission | 630.0 mm du coté gauche/ 620.0 mm du coté droit | 24.80 in from left side / 24.40 in from right side |
| Distance des 2 points inférieurs | 310.0 - 630.0 mm | 12.2 - 24.8 in |
| Longueur totale | 620.0 mm | 2.03 ft |
| Distance entre le boitier de transmission et la terre | 490.0 mm | 19.30 in |
| Transmission: type | Chaine | Chaine |
| Transmission : boitier de transmission | DELEKS 540 r/min (3 ans de garantie) | DELEKS 540 r/min (3 ans de garantie) |
| Transmission : sens de rotation | Coté droit (coté gauche sur demande) | Coté droit (coté gauche sur demande) |
| Transmission : vitesse du rotor | 230 rpm | 230 rpm |
| Transmission : huile du boitier | Oui / SAE 120 - ISO 72925 | Oui / SAE 120 - ISO 72925 |
| Rotor : diamètre | 64.0 mm | 2.52 in |
| Rotor : roulement et dimensions | "GB276-6207(R) GB276-6209(L" | "GB276-6207(R) GB276-6209(L" |
| Rotor : épaisseur | 6.0 mm | 0.24 in |
| Profondeur de travail (min / max) | 120.0 - 160.0 mm | 4.73 - 6.30 in |
| Cardan | CE 4x800 mm + limiteur à friction monodisque Ø180 mm | CE 4x800 mm (31.5 in) + limiteur à friction monodisque Ø180 mm (7.1 in) |
| Rotor: diamètre avec lames | 370.0 mm | 14.57 in |
| Rotor: nombre de flasques | 7 | 7 |
| Nbr. lames par flasque | 4 | 4 |
| Lames : quantité | 28 | 28 |
| Lames: hauteur/ largeur | 180.0 / 67.0 mm | 7.08 / 2.64 in |
| Lames : extension incurvée | 230.0 mm | 9.05 in |
| Lames: écart entre trous | 45.0 mm | 1.77 in |
| Lames : diamètre de trous | 13.0 mm | 0.51 in |
| Lames : épaisseur | 6.0 mm | 0.24 in |
| Déport horizontal | 120.0 mm manuel | 4.73 in |
| Lames : poids | 570.0 g | 20.10 oz |
| Poids brut d'expédition | 242 kg | 534 lb |
| Volume de l'emballage | 0.93 m3 | 32.8 cu ft |
| Dimensions de la marchandise pour envoi | 800.0*1550.0*750.0 mm | 2.62*5.10*2.46 ft |
