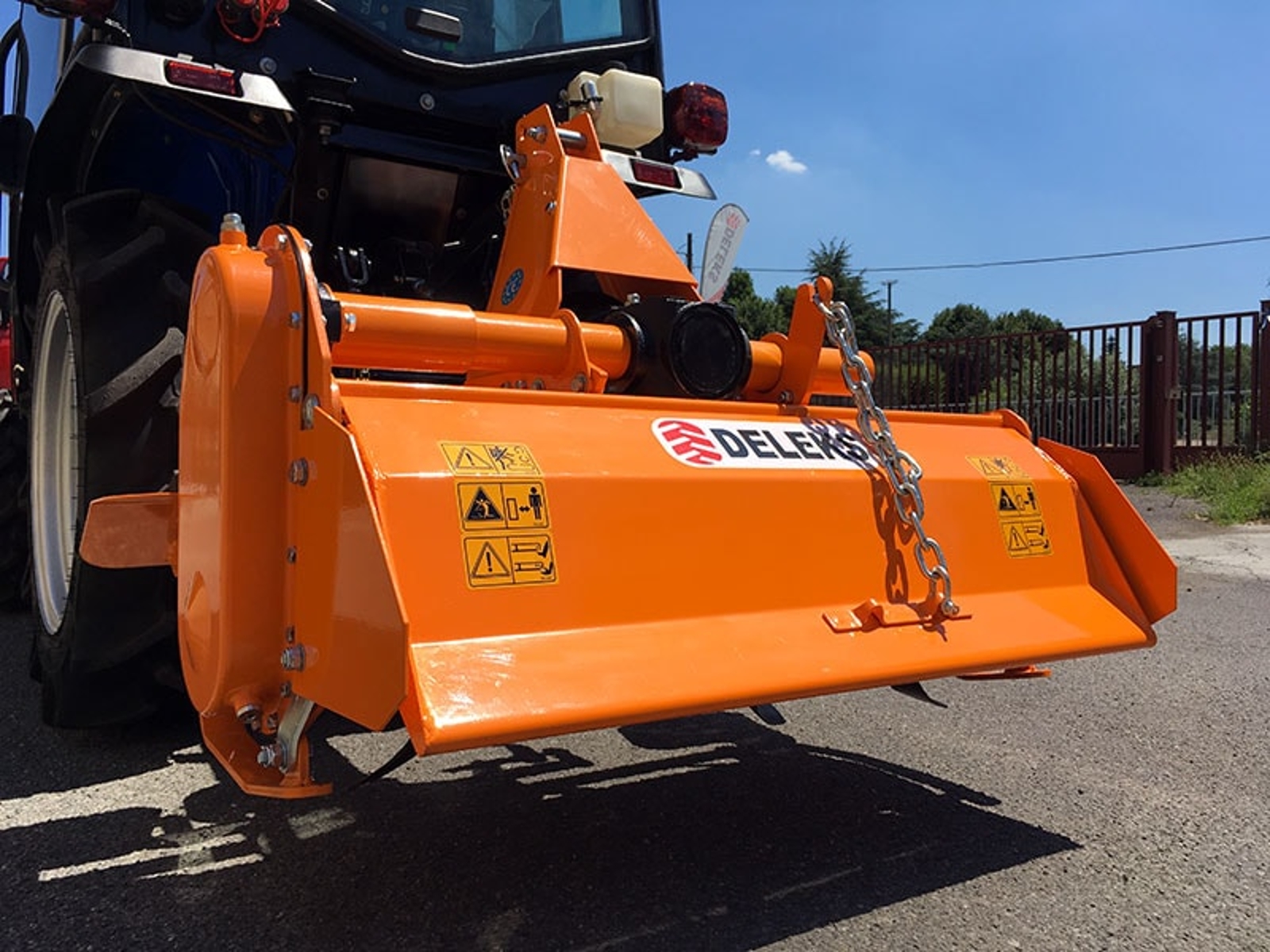

Bodenfräse für Traktor 95 cm DFL-95, leichte Baureihe 12-35 PS, seitenverschiebbar
DETAILS

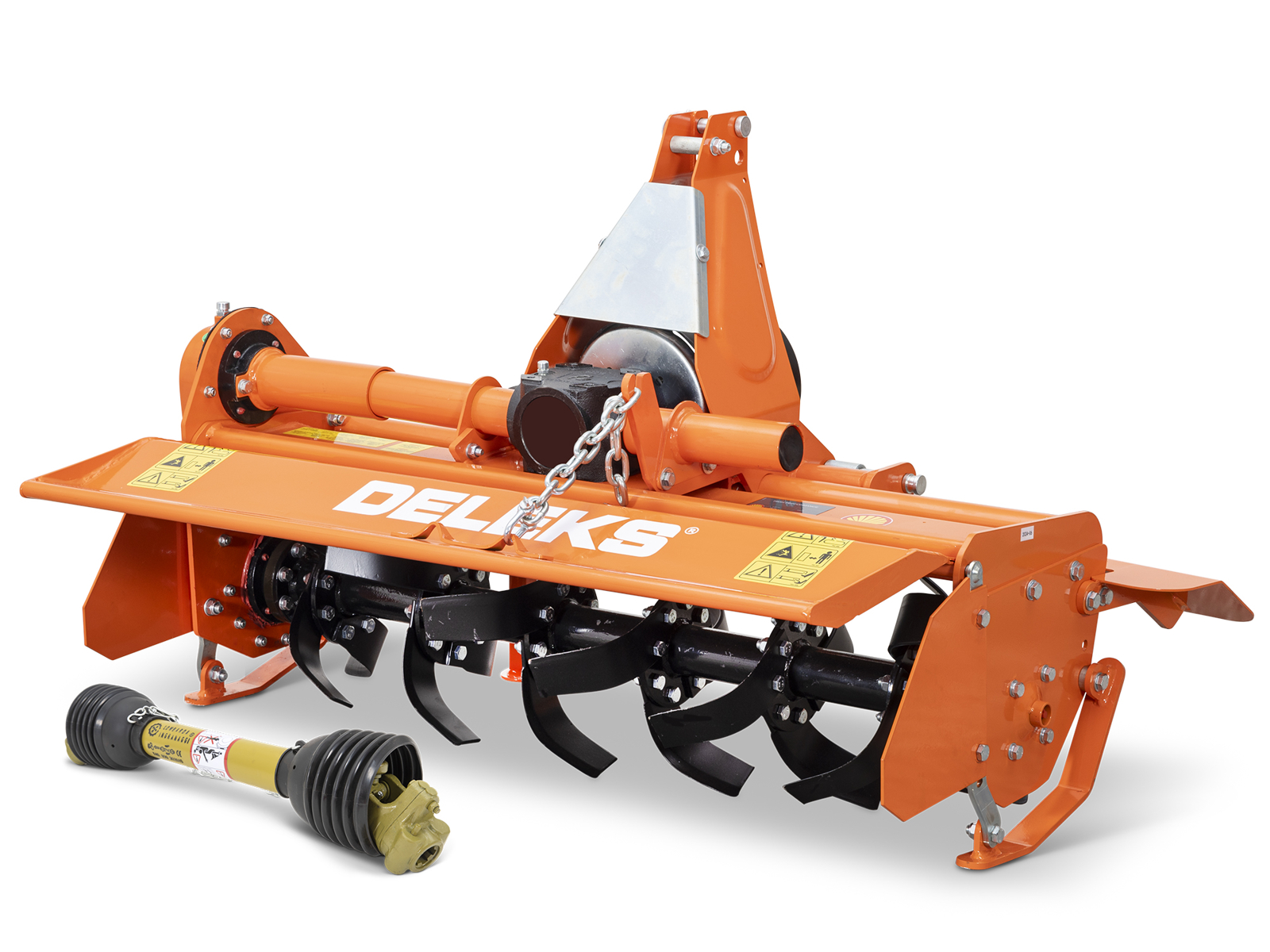

Bodenfräse für Traktor mit 95 cm Arbeitsbreite, leichte Baureihe von DELEKS®: gebaut für Kleintraktoren und Kompakttraktoren von 12 bis 35 PS mit Dreipunktaufhängung Kat. 1, wie Kubota B und BX, Iseki TM, Yanmar, Solis und die meisten anderen Kompakttraktoren. Fräse mit seitlichem Kettenantrieb, Getriebe mit 540 U/min und drei Jahren Garantie, 16 geschmiedeten Messern auf 4 Flanschen, manueller Seitenverschiebung um 120 mm und verstellbarer Heckklappe. Sie wiegt 128 kg, arbeitet 12 bis 16 cm tief und kommt komplett mit CE-Gelenkwelle; kostenloser Versand.
Für welche Traktoren

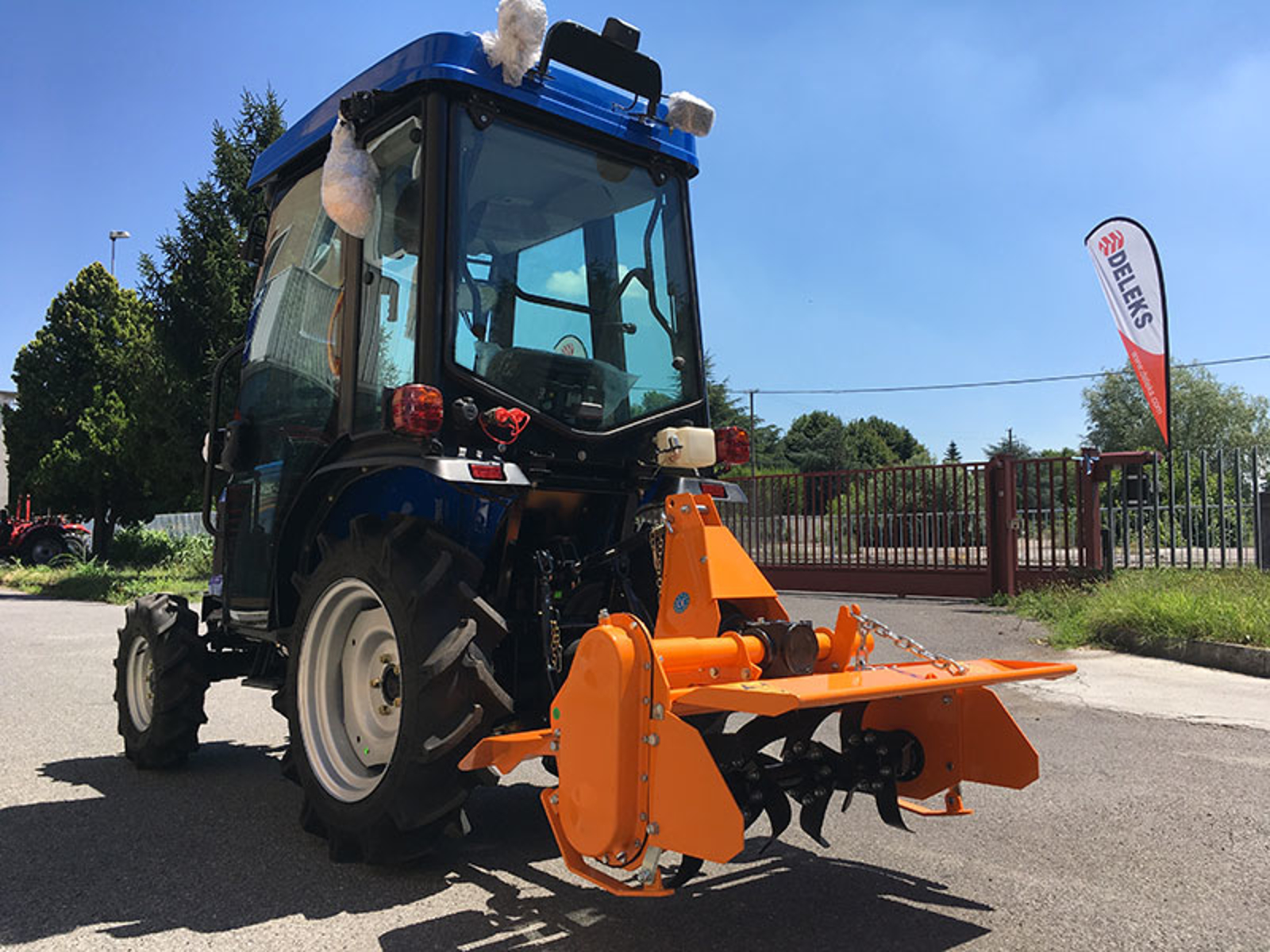

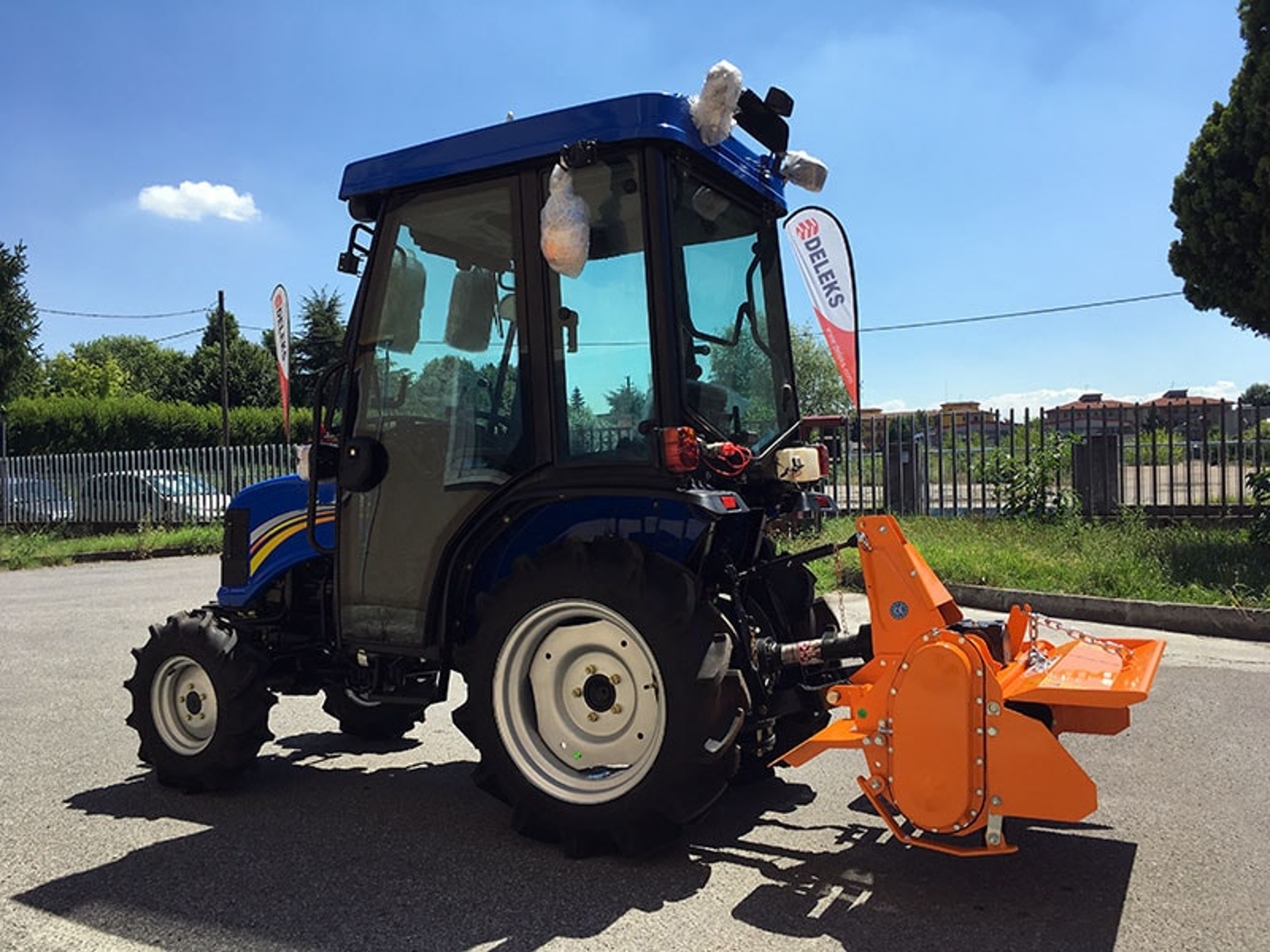

Die DFL-95 ist die kleinste Fräse der Baureihe: Mit 95 cm Arbeitsbreite und 108 cm Gesamtbreite deckt sie die Spurweite von Kleintraktoren und schmalen Obstbautraktoren ab, und mit 128 kg überfordert sie kein leichtes Hubwerk. Sie braucht 12-35 PS an der Zapfwelle mit 540 U/min und eine Dreipunktaufhängung Kat. 1 (Bolzen ø 19–22 mm, Abstand der Unterlenker von 305 bis 520 mm einstellbar). Für Schnellkuppler am Hubwerk ist sie nicht geeignet. Für Traktoren mit gegenläufiger Zapfwelle gibt es die Option Gegenlauf: Wir drehen das Getriebe vor dem Versand um, und die Fräse kommt anbaufertig an.

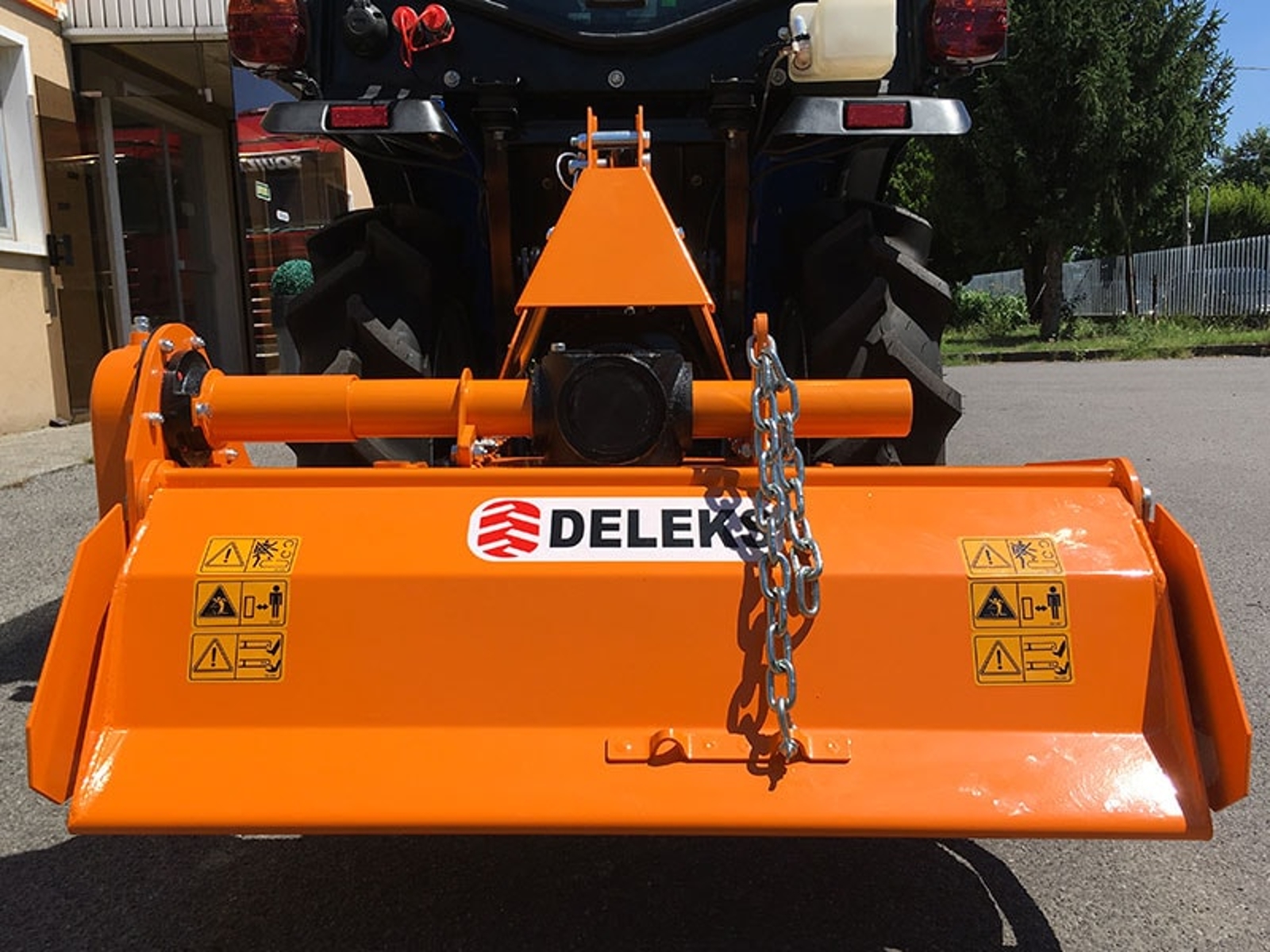

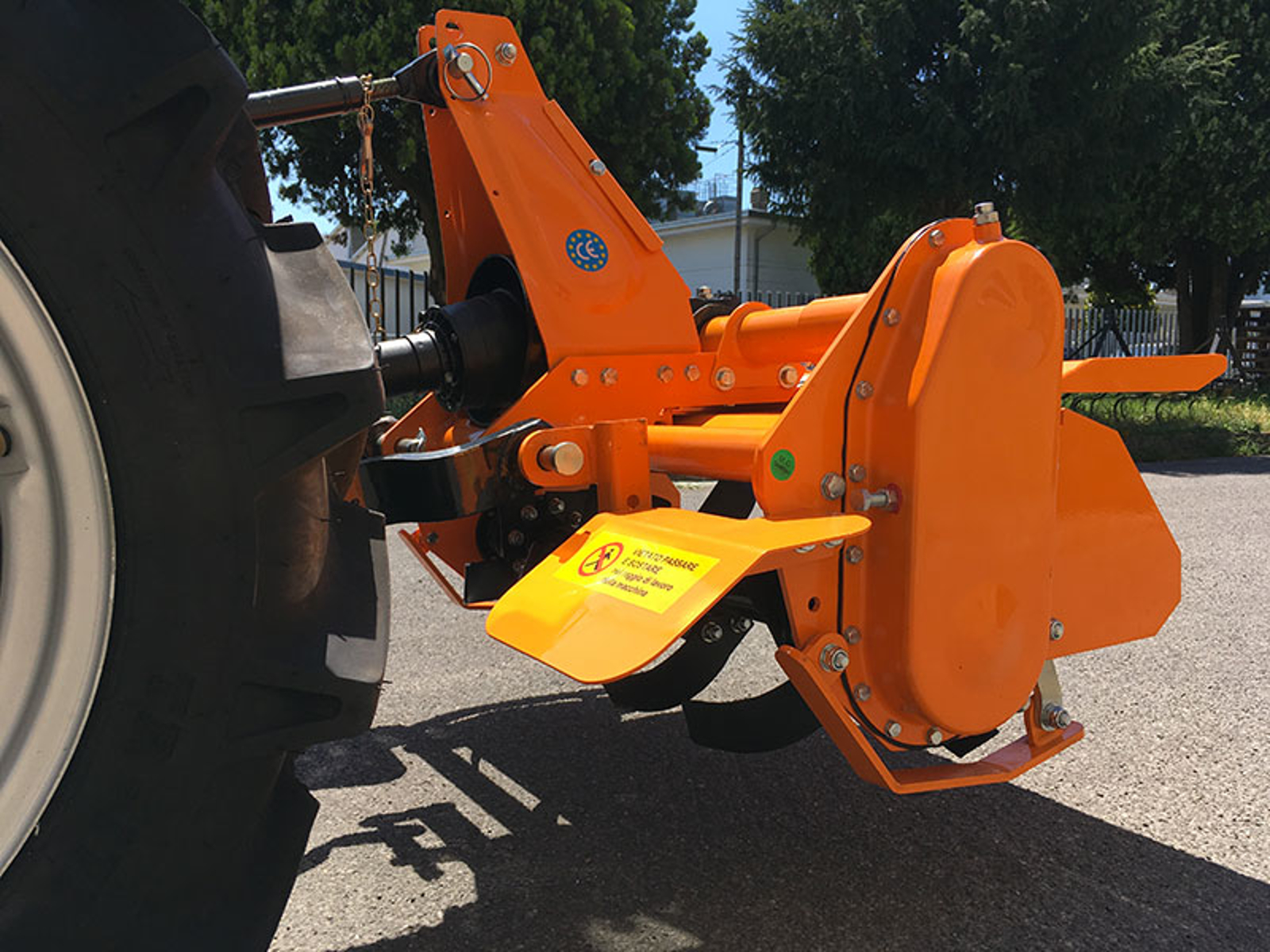

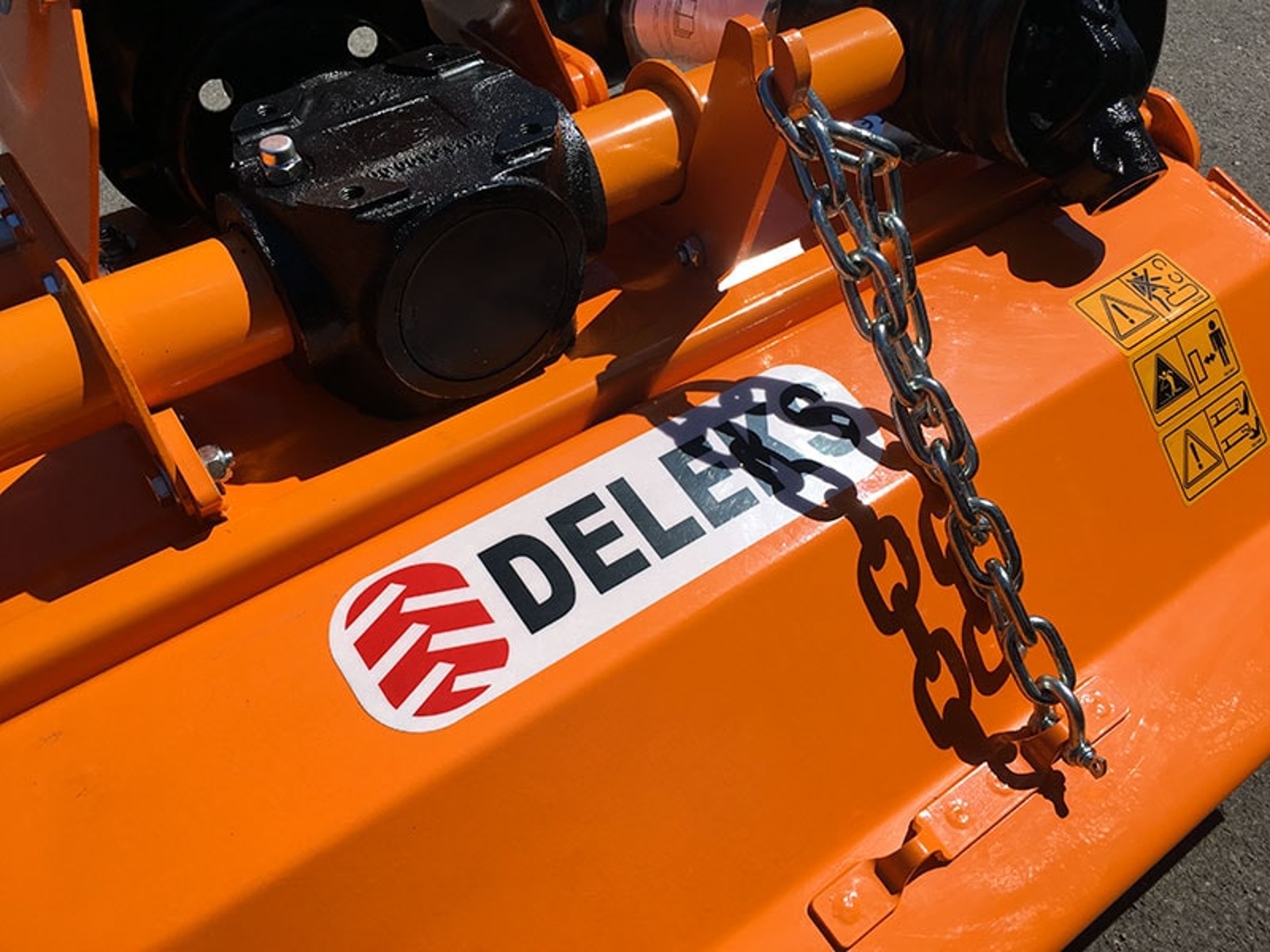

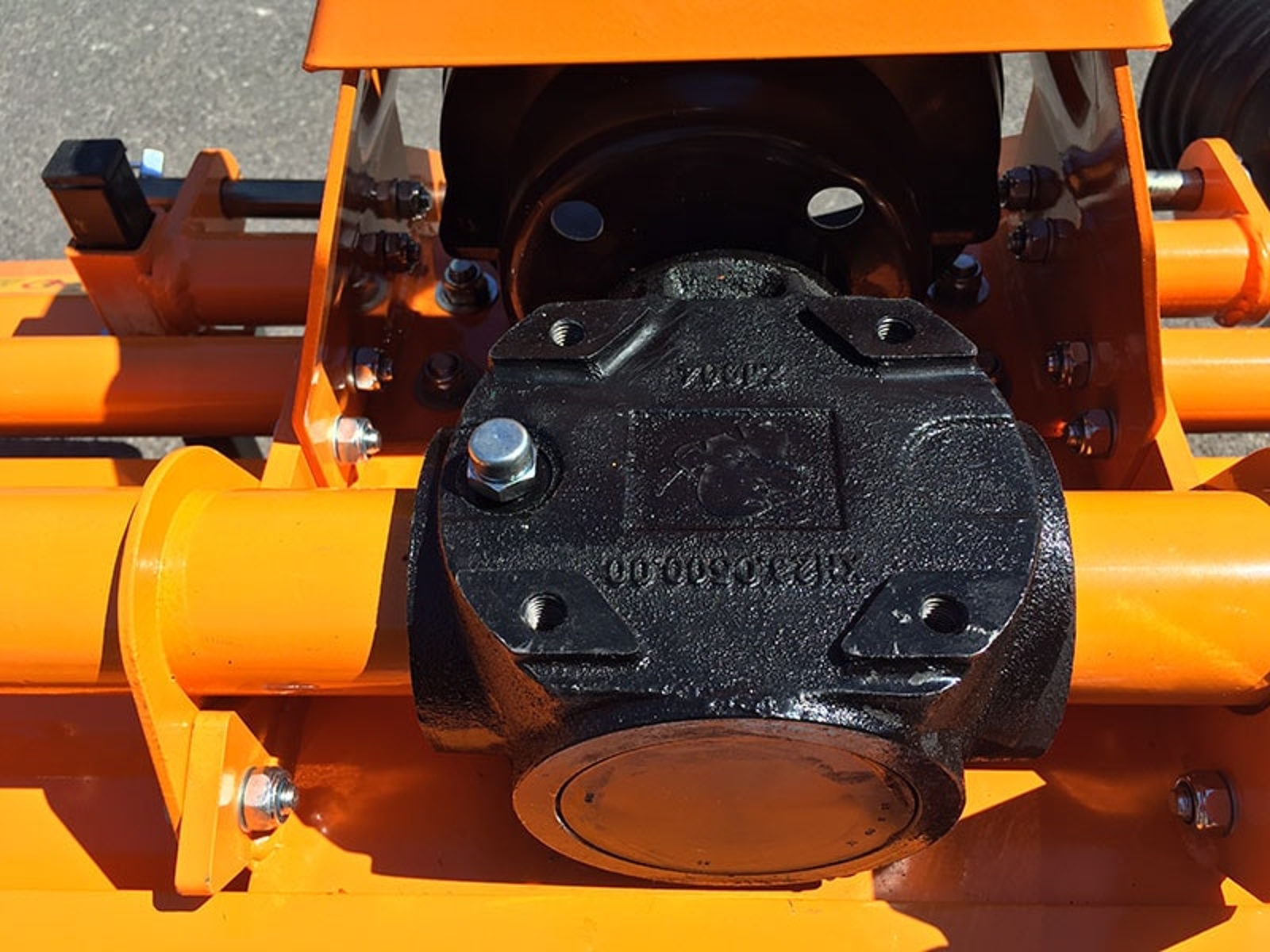

Kettenantrieb und Getriebe mit 540 U/min

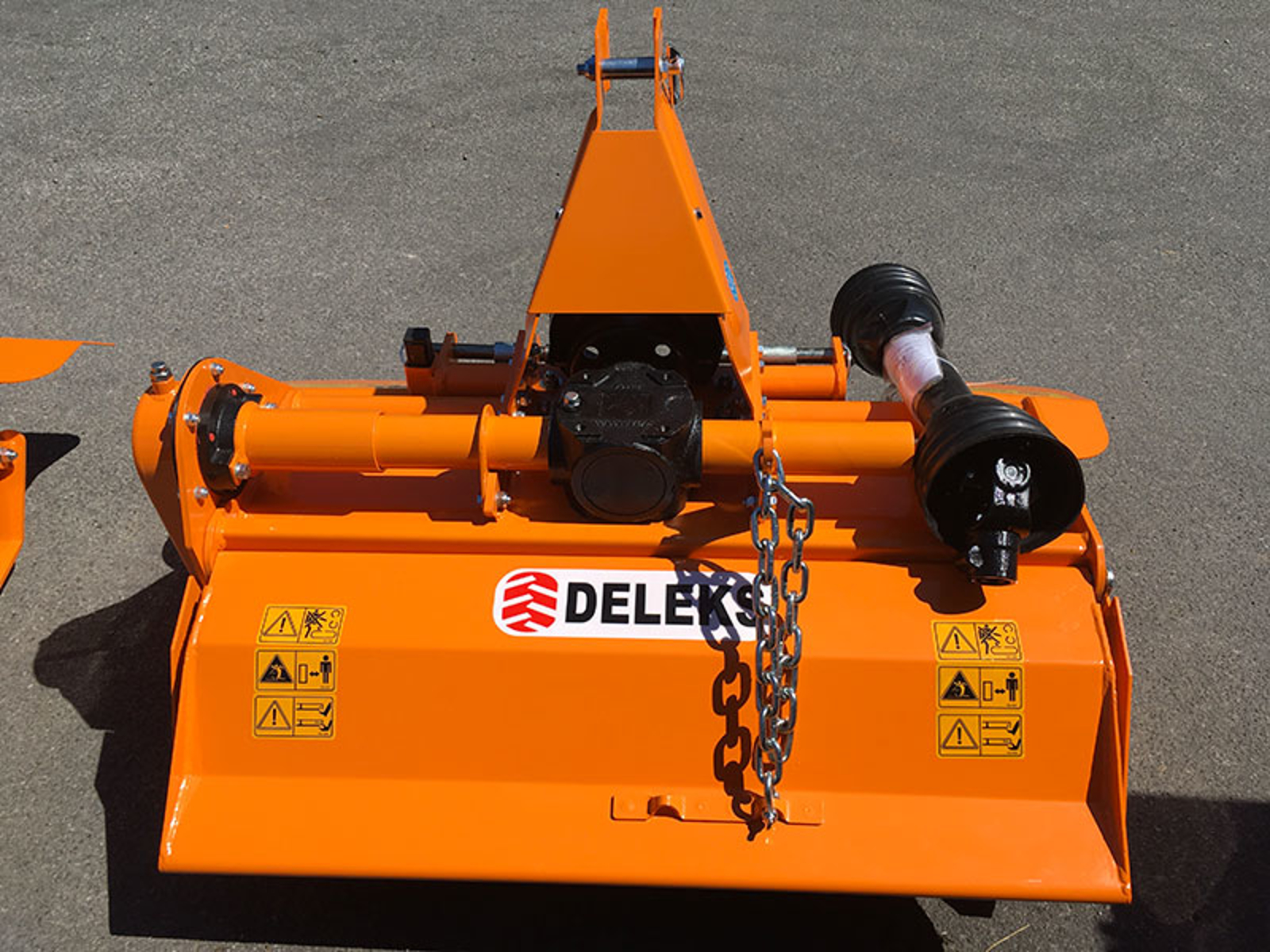

Das DELEKS®-Getriebe mit 540 U/min hat drei Jahre Garantie und kommt bereits mit SAE-120-Öl gefüllt; vom Getriebe geht die Kraft über einen seitlichen Kettenantrieb zum Rotor – die einfachste Lösung, um eine leichte Fräse zu kontrollieren und zu reparieren. Der Rotor dreht mit 280 U/min, die richtige Drehzahl, um die Scholle mit einem leistungsschwachen Traktor zu zerkleinern. Die CE-Gelenkwelle (Kategorie 4, 700 mm) mit Einscheiben-Rutschkupplung Ø 160 mm (F0) ist im Lieferumfang und lässt sich bei Bedarf nach Anleitung kürzen.

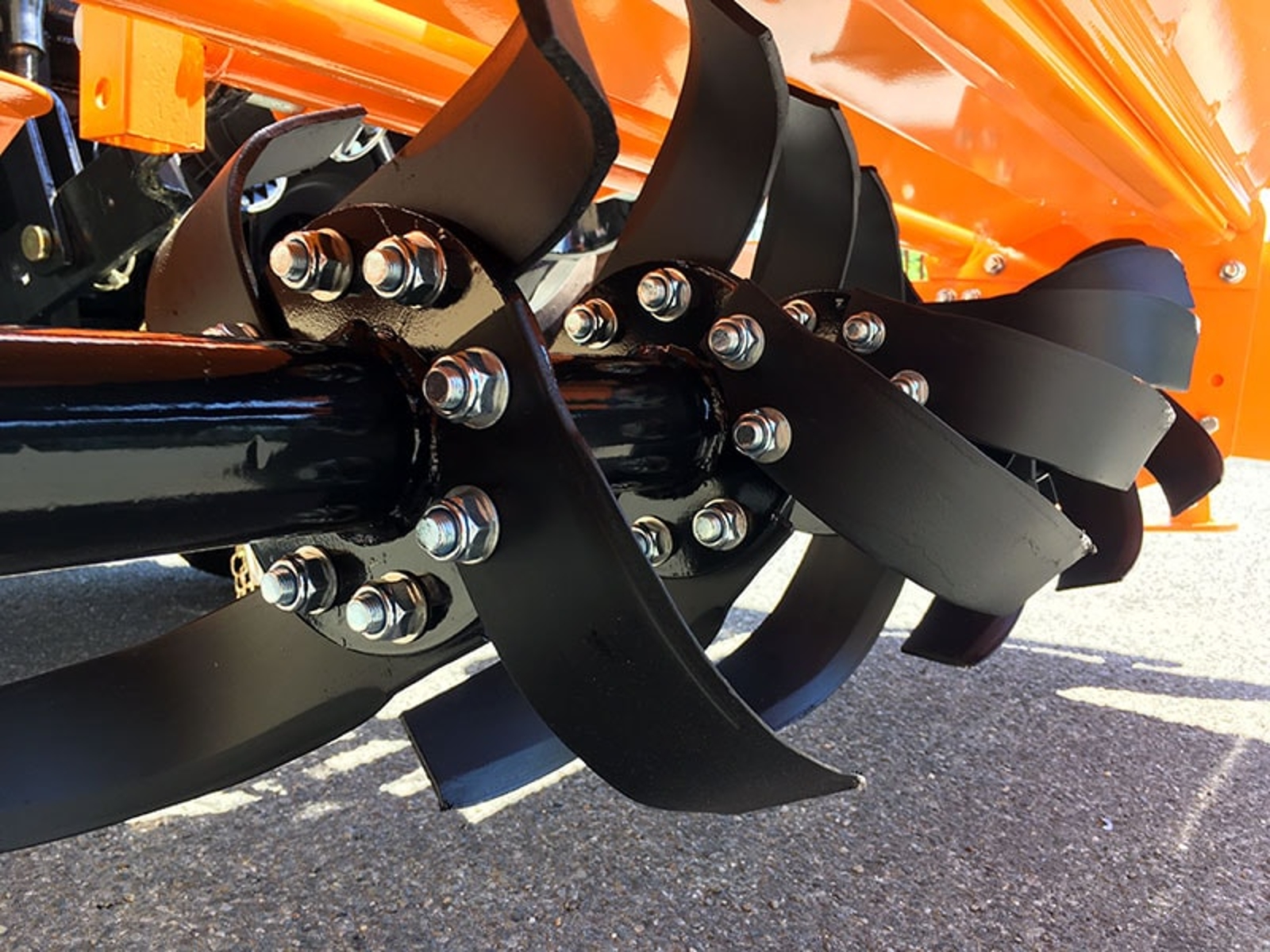

Rotor und geschmiedete Messer
Der Rotor misst mit montierten Messern 370 mm im Durchmesser, auf einer 64-mm-Welle mit Lagern 6207 und Seitenwänden aus 6 mm Blech. Die 16 geschmiedeten Messer (4 pro Flansch, 180 × 67 mm, 6 mm stark, 230 mm Krümmung, je 570 g) sind mit je zwei Schrauben befestigt (Bohrungen ø 13 mm, Lochabstand 45 mm) und werden einzeln gewechselt; dasselbe Ersatzteil passt an alle DFL- und DFM-Fräsen. Arbeitstiefe 120 bis 160 mm.

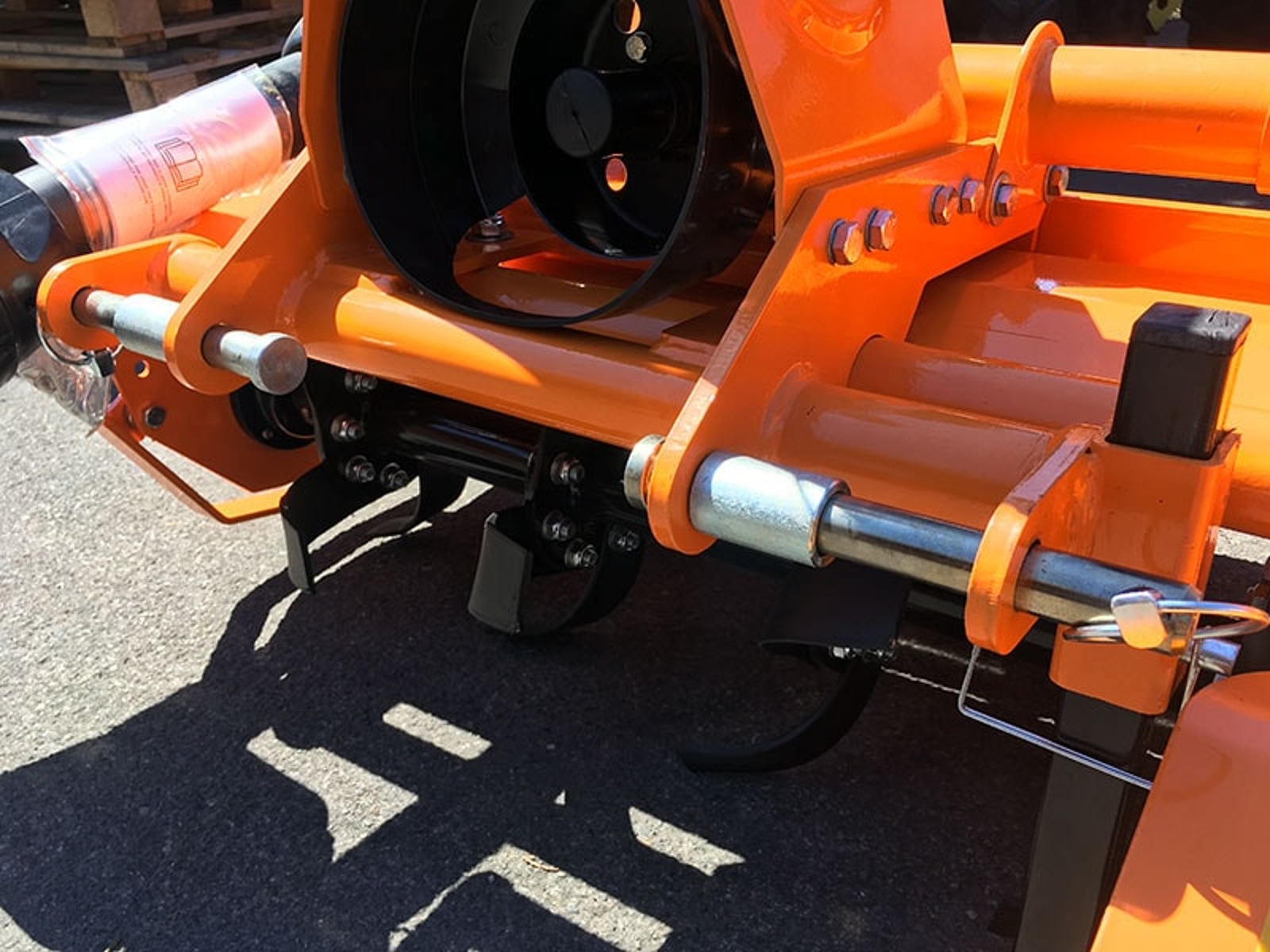

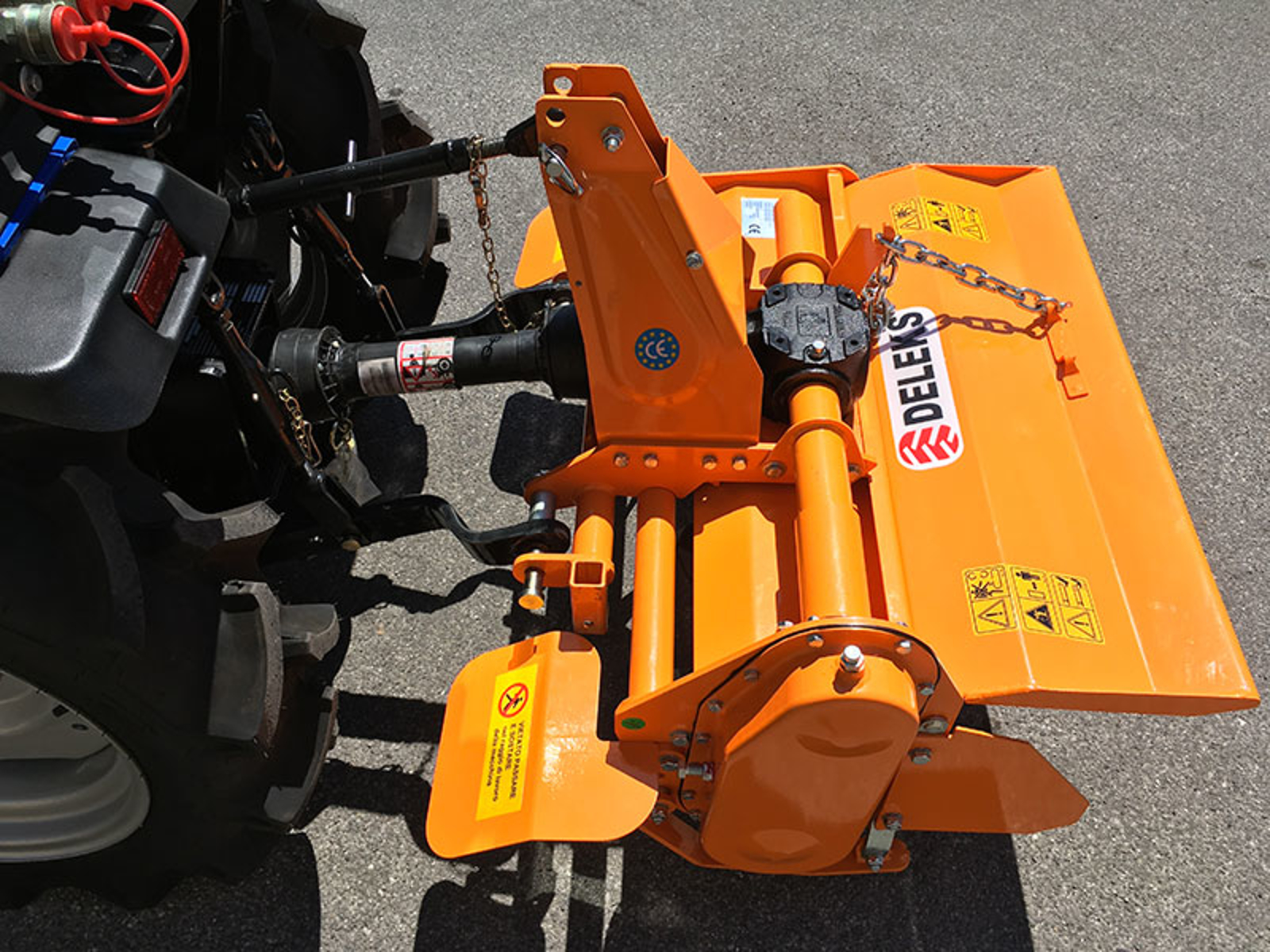

Seitenverschiebung 120 mm und verstellbare Heckklappe

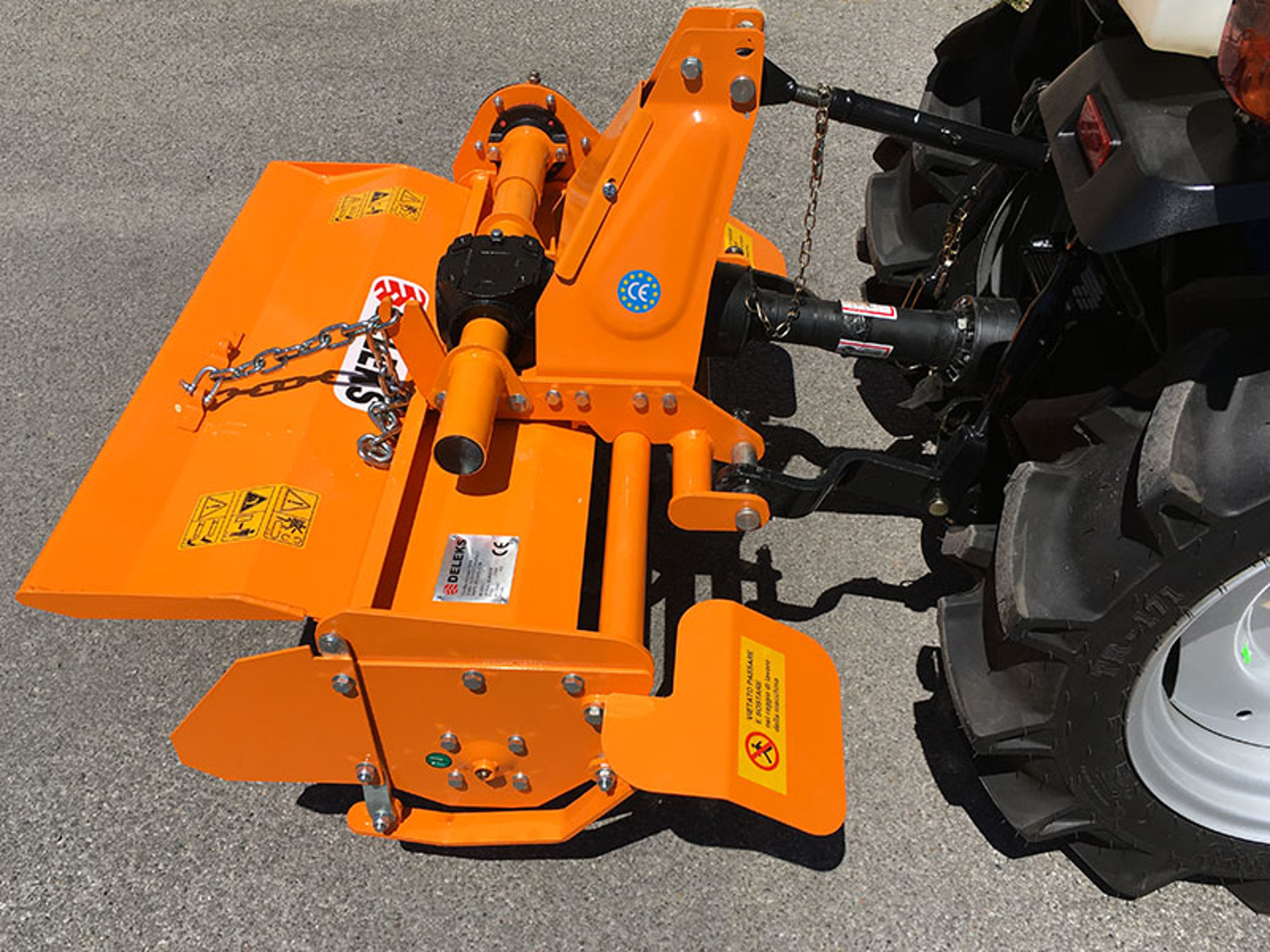

Die Dreipunktaufhängung lässt sich mechanisch um 120 mm seitlich verschieben, ohne Hebel und ohne Hydraulik: Man löst die beiden Bügelschrauben, die die Einheit aus Aufhängung und Getriebe am Rahmen klemmen, schiebt sie von Hand und zieht wieder an. So arbeitet man nah an der Reihe oder am Beetrand, ohne den Traktor zu versetzen, und zentriert die Fräse hinter den Rädern. Die Heckklappe ist verstellbar: Geschlossen hält sie die Erde zurück und krümelt sie feiner, offen lässt sie Schollen und Rückstände heraus.
Maße, Gewicht und Lieferung
Arbeitsbreite 950 mm, Gesamtbreite 1080 mm, Länge 680 mm, Höhe 800 mm, Gewicht 128 kg; das Getriebe sitzt 490 mm über dem Boden. Sie reist auf Palette (800 × 1200 × 650 mm, 178 kg brutto) mit kostenlosem Versand. Die Fräse ist CE- und TÜV Austria-zertifiziert, mit Risikoanalyse durch E.C.O. Spa in Faenza, und hat zwei Jahre Garantie.
Einsatzbereiche
- Gemüsegarten und Gewächshaus: Saat- und Pflanzbeet vorbereiten, Dünger und Rückstände einarbeiten
- Schmale Weinberge und Obstanlagen: Fahrgasse mit der Seitenverschiebung bis an die Reihe bearbeiten
- Gartenbau und Baumschule: Rasen und Beete erneuern, Boden vor der Rasensaat feinkrümeln
- Kleine Flächen mit Kleintraktoren von 12–20 PS, wo eine Standardfräse zu schwer wäre
Optionen und Ersatzteile
Der Gegenlauf für Traktoren mit gegenläufiger Zapfwelle ist eine Option, die mit der Bestellung anzufordern ist. Auf der Seite finden Sie außerdem den Satz mit 10 geschmiedeten Messern, die Antriebskette, Bolzen Kat. 1, die Schrauben und Muttern der Messer, den Reduzieradapter für die Zapfwelle sowie Gelenkwellen und Kupplungen als Ersatzteile: zusammen mit der Fräse oder später bestellbar.
FAQ
Wie wähle ich die Breite der Fräse für meinen Traktor?
Die Fräse sollte mindestens die äußere Spurweite des Traktors abdecken, damit sie die Reifenspuren beseitigt. Mit 12–18 PS sind DFL-95 und DFL-115 die richtige Wahl; ab 18 PS kann man zur DFL-135 oder zur mittleren Baureihe DFM wechseln, die schwerer ist und einen langsameren Rotor hat.
Funktioniert sie mit gegenläufiger Zapfwelle?
Ja, mit der Option Gegenlauf: Wir drehen das Getriebe vor dem Versand um, und die Fräse kommt fertig für Traktoren mit gegenläufiger Zapfwelle an.

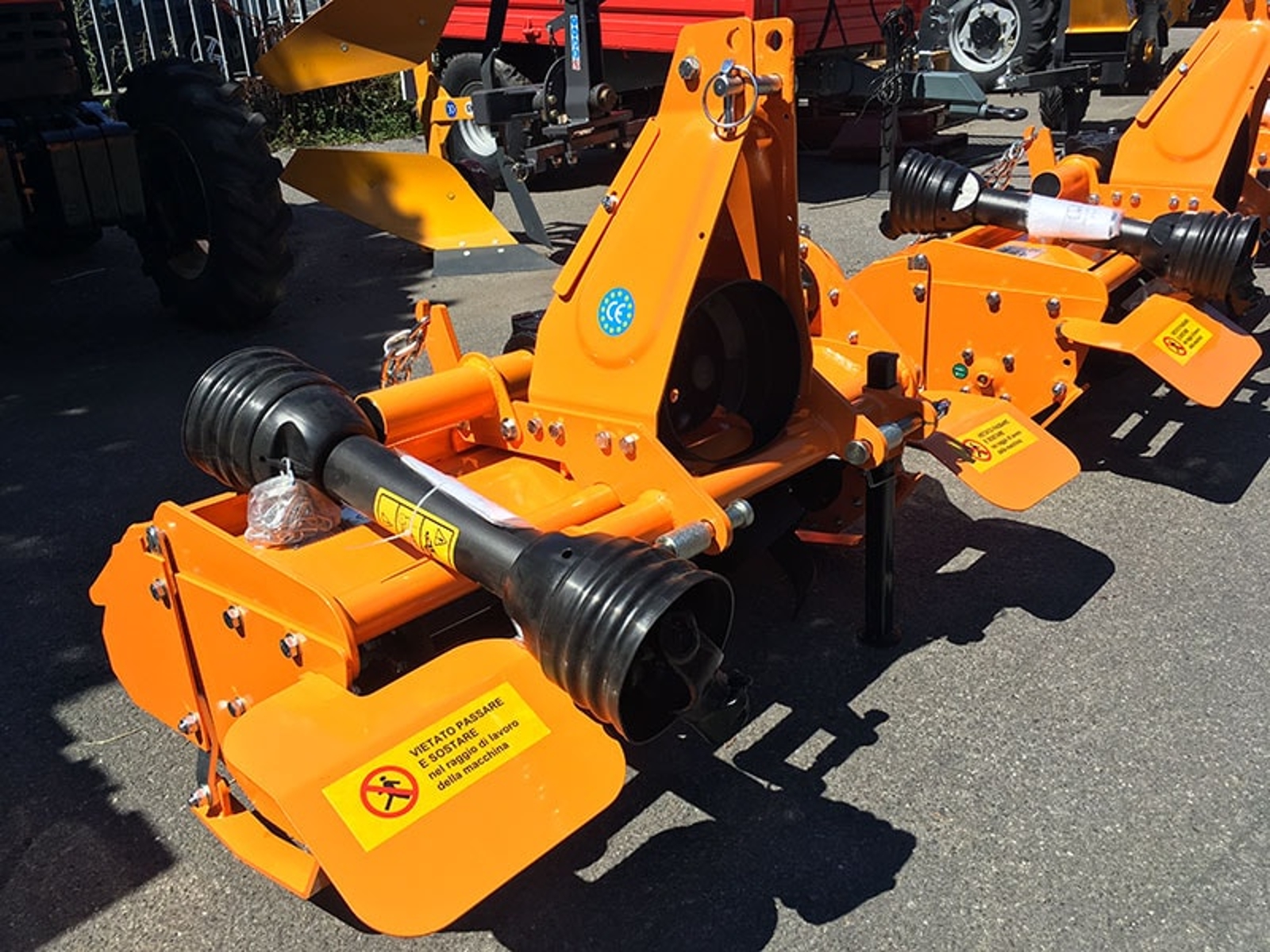

Ist die Gelenkwelle dabei?
Ja: Die CE-Gelenkwelle (Kategorie 4, 700 mm) mit Einscheiben-Rutschkupplung Ø 160 mm (F0) ist im Lieferumfang und wird nach Anleitung gekürzt, wenn die Aufhängung des Traktors sehr nah sitzt.
Welches Öl kommt ins Getriebe, und welche Wartung ist nötig?
Das Getriebe kommt mit SAE-120-Öl (ISO 72925) gefüllt: Zu Saisonbeginn prüft man Ölstand, Messerverschleiß und den festen Sitz der Schrauben. Verschlissene Messer werden mit dem 10er-Satz ersetzt.
Kann ich sie mit einem Schnellkuppler am Hubwerk anbauen?
Nein: Die DFL-95 wird mit Bolzen Kat. 1 an die Unterlenker gehängt, Schnellkuppler sind nicht kompatibel.
Ersatzteile und Service von DELEKS®
Originalersatzteile werden aus den DELEKS®-Lagern in Europa versandt: Messer, Ketten, Bolzen, Lager, Gelenkwellen, Kupplungen und die übrigen Verschleißteile sind normalerweise vorrätig, für die laufende Wartung wie für Reparaturen. Der technische Service hilft, das richtige Teil in den Explosionszeichnungen zu finden, die Maschine zu warten und die zum eigenen Traktor passende Fräse und das passende Zubehör auszuwählen. Mit der Fräse kommen die EG-Konformitätserklärung, die Rechnung und die Betriebs- und Wartungsanleitung, die beim Versand auch per E-Mail verschickt wird. Zwei Jahre Garantie und kostenloser Versand.
MERKMALE
| Merkmale | Metrische Einheit |
|---|---|
| Arbeitsbreite | 950.0 mm |
| Gesamtbreite | 1080.0 mm |
| Gewicht | 128.0 kg |
| Gesamthöhe | 800.0 mm |
| Traktor Ps- Kategorie | 12 - 35 Ps |
| Dreipunktkategorie | Kat. 1 (ø 19.0-22.0mm) |
| Position des Getriebes | 450.0 mm von links/ 500.0 mm von rechts |
| Innenmaß Unterlenker | 305.0 - 520.0 mm |
| Gesamtlänge | 680.0 mm |
| Abstand Zapfwellenstummel zum Boden | 490.0 mm |
| Antrieb | Kette |
| Getriebe | DELEKS 540 U/min (3 Jahre Garantie) |
| Drehrichtung | Rechtsdrehend (linksdrehend auf Anfrage) |
| Umdrehungen Welle | 280 rpm |
| Befüllung Getriebeöl | Ja / SAE 120 - ISO 72925 |
| ø Rotorwelle | 64.0 mm |
| Lager Rotorwelle Typ | "GB276-6207(R) GB276-6207(L)" |
| Materialstärke Rotorwelle | 6.0 mm |
| Arbeitstiefe | 120.0 - 160.0 mm |
| Gelenkwelle | CE 4x700 mm + Einscheiben-Rutschkupplung Ø160 mm (F0) |
| ø Rotor mit Fräsmesser | 370.0 mm |
| Anzahl d. Flansche | 4 |
| Messer pro Flansch | 4 |
| Anzahl d. Messer | 16 |
| Messer Höhe/Breite | 180.0 / 67.0 mm |
| Messer Länge der Abwinklung | 230.0 mm |
| Messer Abstand Befestigungsschrauben | 45.0 mm |
| Messer Durchmesser Schraubenloch | 13.0 mm |
| Messer Materialstärke | 6.0 mm |
| Seitenverstellung | 120.0 mm Manuell |
| Messer Gewicht | 570.0 g |
| Brutto-Versandgewicht | 178 kg |
| Verpackungsvolumen | 0.62 m3 |
| Packmaße | 800.0*1200.0*650.0 mm |
