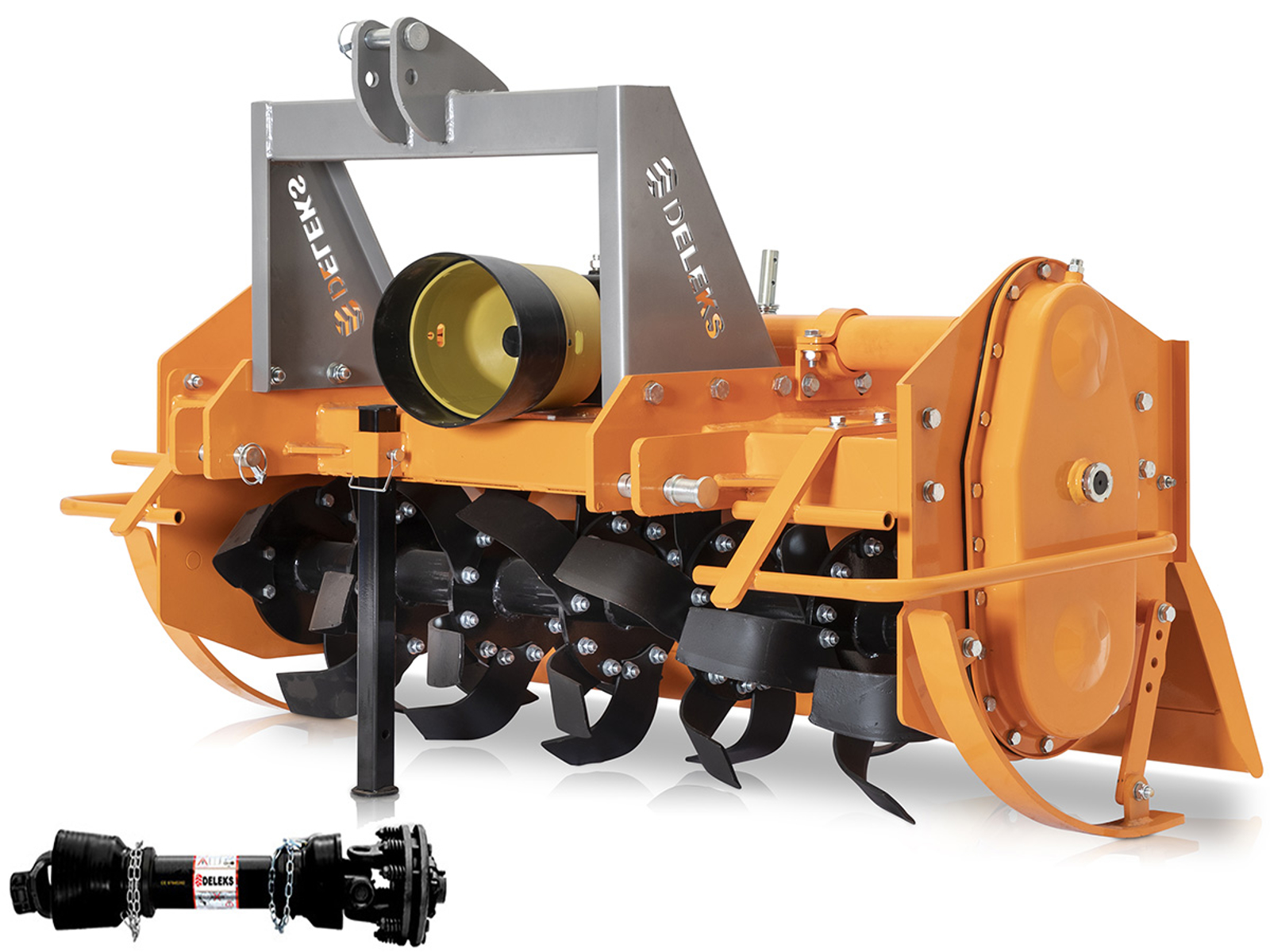

Bodenfräse für Traktoren 150 cm DFH-150, schwere Serie 35-60 PS, Dreipunkt Kat. 1 und 2
DETAILS

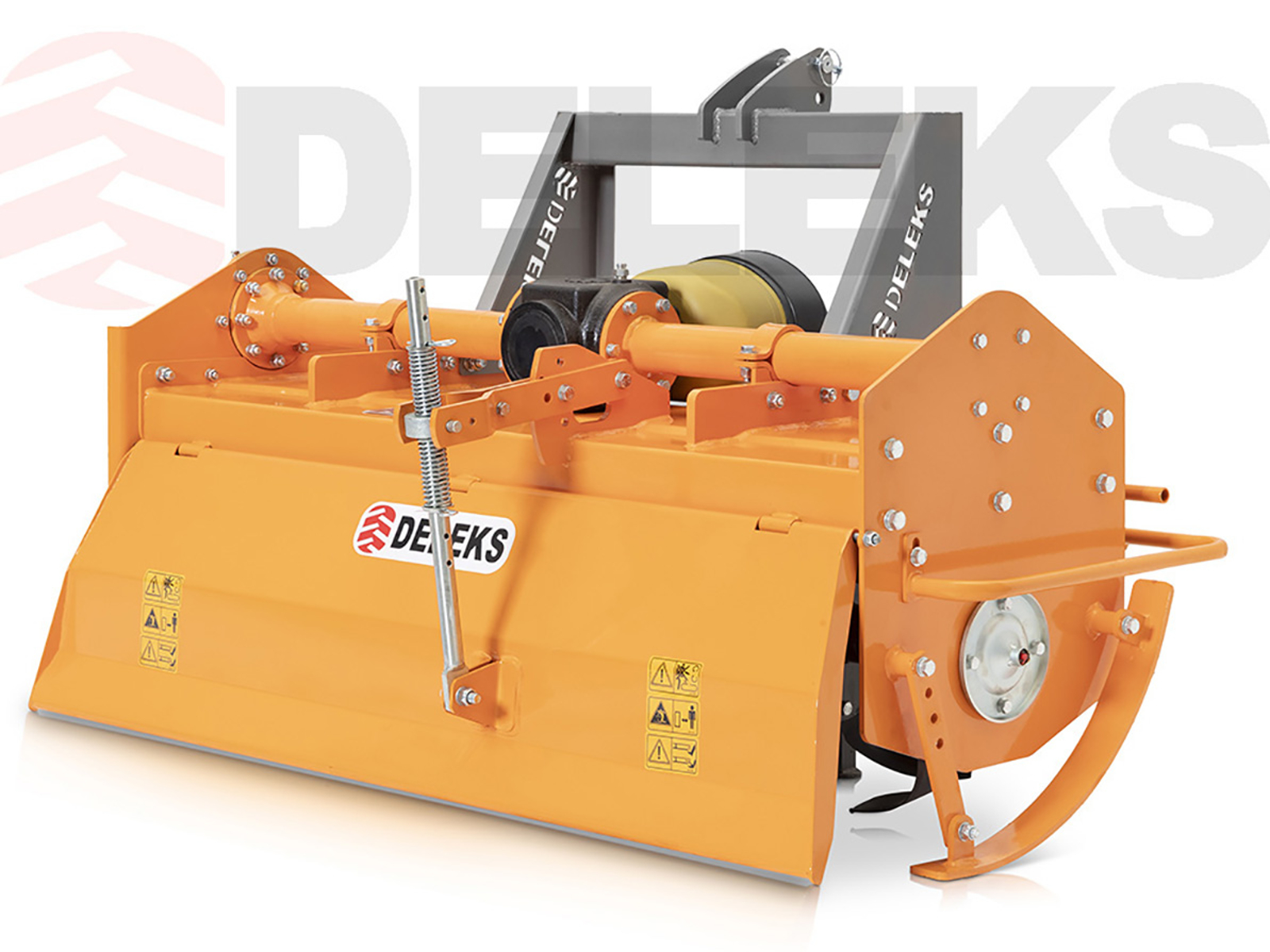

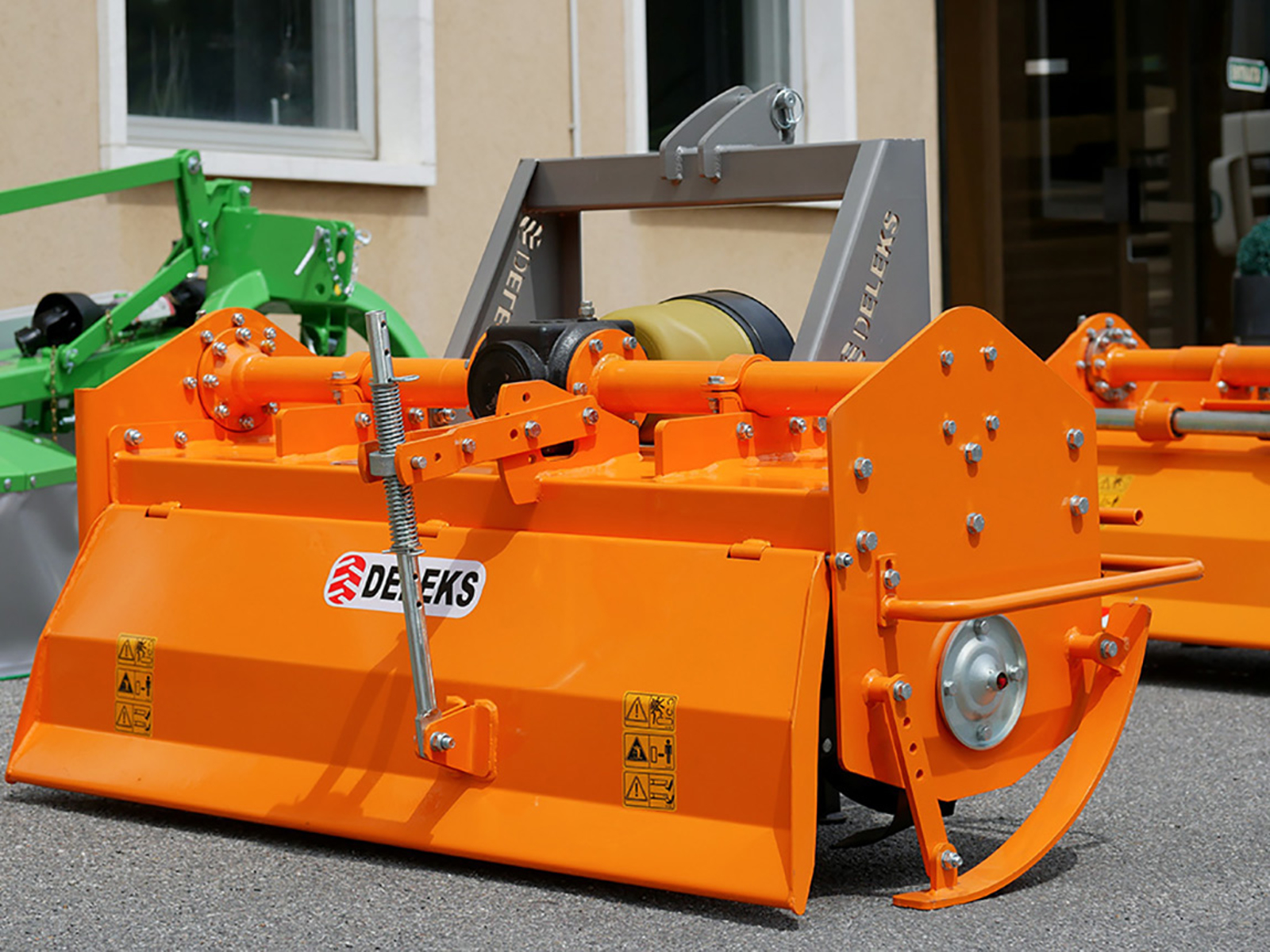

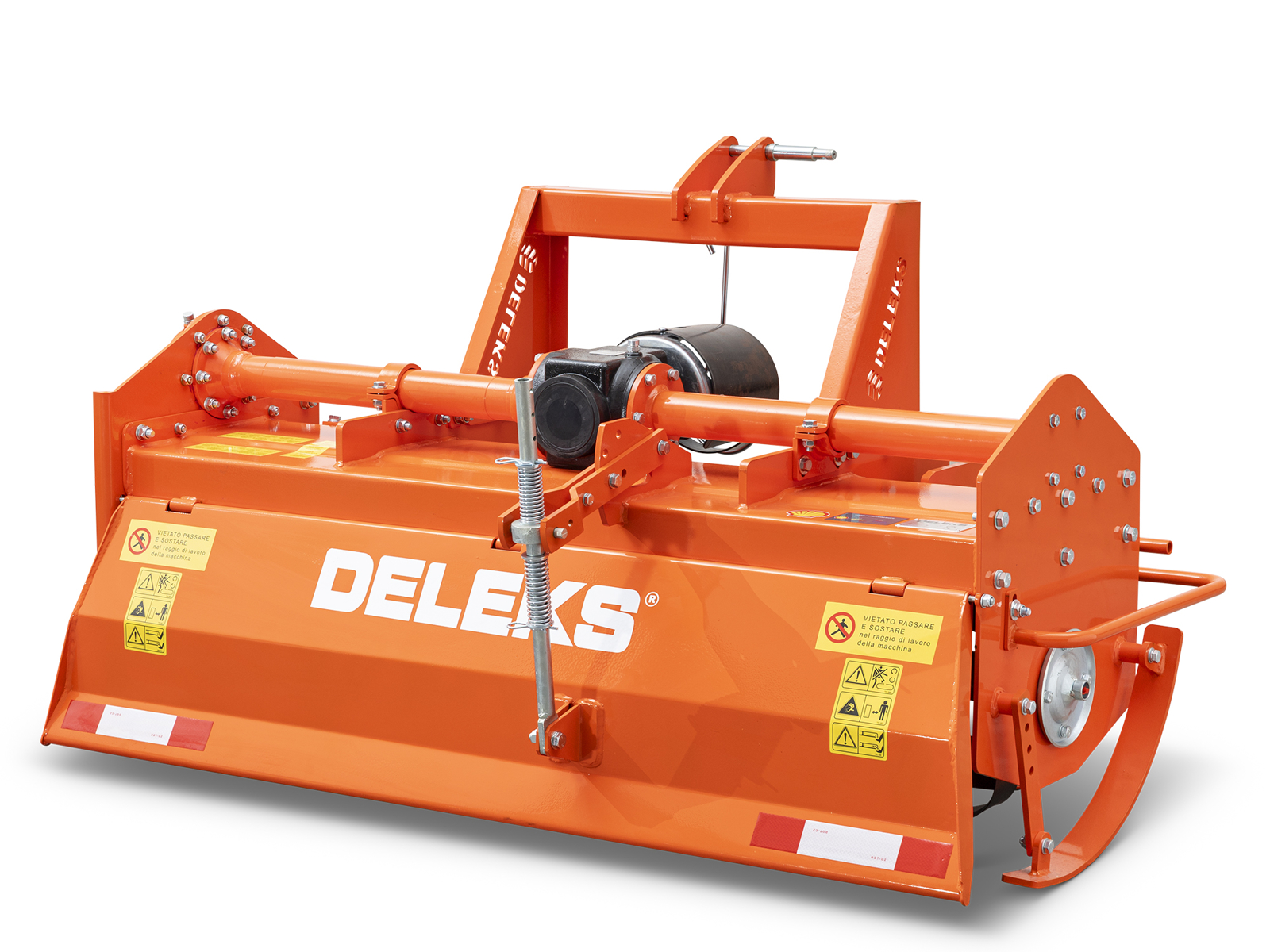

Bodenfräse für Traktoren mit 150 cm Arbeitsbreite aus der schweren Serie von DELEKS®: die Fräse für Obstbau- und Ackerschlepper mit 35–60 PS und Dreipunktaufhängung Kat. 1 und 2, wie New Holland T3F und T4F, John Deere Serie 3 und 4, Landini, Kubota L, Same, Deutz-Fahr, Solis und die meisten anderen Traktoren mit 35–60 PS. Rahmen mit 352 kg und 8 mm starken Seitenwänden, seitlicher Zahnradantrieb, DELEKS®-Getriebe 540 U/min mit drei Jahren Garantie, 42 geschmiedete Spiralmesser auf 8 Flanschen und verstellbarer Heckhaube. Sie arbeitet 16 bis 20 cm tief bei 210 U/min am Rotor und kommt komplett mit CE-Gelenkwelle mit Rutschkupplung; kostenloser Versand.
Für welche Traktoren
Die DFH-150 ist die kompakteste Fräse der schweren Serie: 150 cm Arbeitsbreite und 170 cm Gesamtbreite, das richtige Maß hinter Obstbautraktoren und Kompakttraktoren mit 35–60 PS, mit 352 kg, die deren Hubwerk problemlos hebt und die im Feld die Tiefe halten, ohne zu springen. Die Dreipunktaufhängung ist starr, mit mittigem Getriebe, und hat Kat. 1 und 2 (Bolzen ø 19–22 mm und ø 25–28 mm, Unterlenkerabstand von 745 bis 870 mm einstellbar); die Zapfwelle muss mit 540 U/min laufen. Wer bis an die Reihe oder unter die Krone arbeiten muss, findet in derselben Baureihe die schweren Fräsen mit hydraulischer Seitenverschiebung DFHIDR-150 und DFHIDR-180.

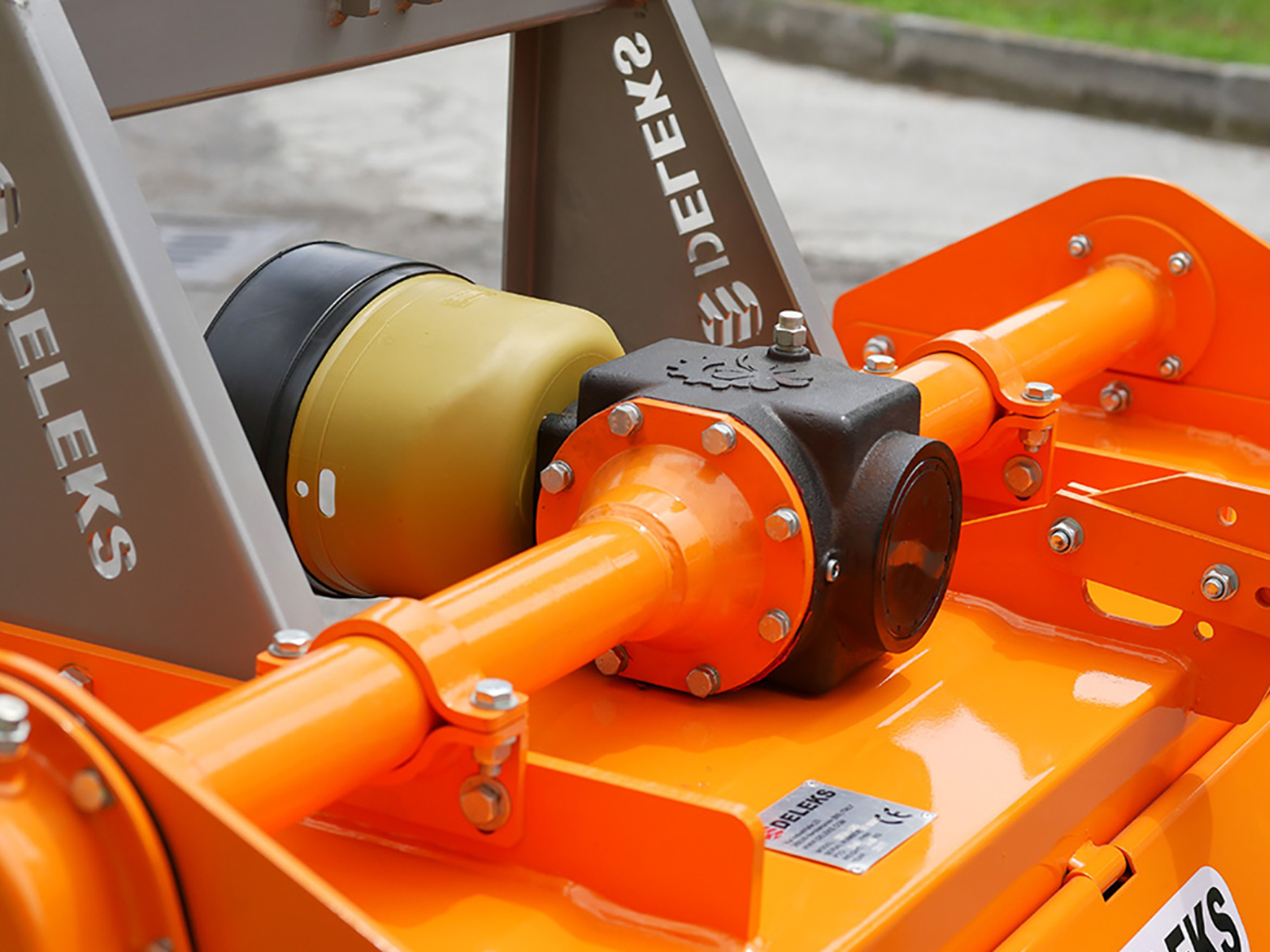

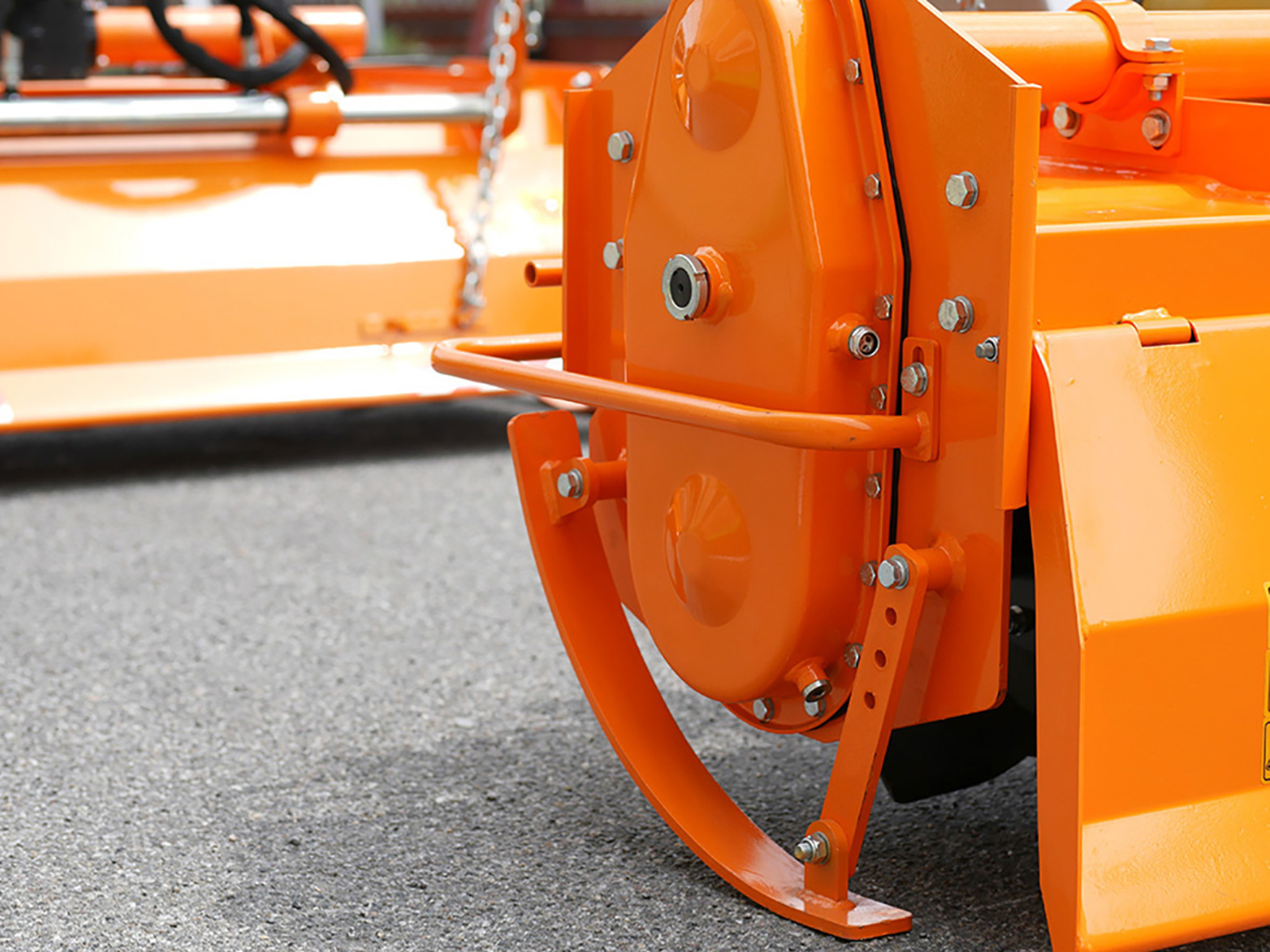

Zahnradantrieb und Getriebe 540 U/min
Das DELEKS®-Getriebe mit 540 U/min und Gussgehäuse hat drei Jahre Garantie und kommt bereits mit Öl SAE 120 befüllt; vom Getriebe geht die Kraft über einen seitlichen Zahnradantrieb ohne Kette zum Rotor: die Lösung, die lange Arbeitstage und schwere Böden aushält. Der Rotor dreht mit 210 U/min, langsamer als bei leichten Fräsen: er bringt mehr Drehmoment auf jedes Messer und zerkleinert feiner. Die CE-Gelenkwelle (Kategorie 6, 1000 mm) mit Zweischeiben-Rutschkupplung Ø 180 mm ist im Lieferumfang: die Kupplung schützt Fräse und Traktor, wenn ein Messer auf einen Stein oder eine Wurzel trifft, und wird nach Anleitung auf Traktor und Boden eingestellt.

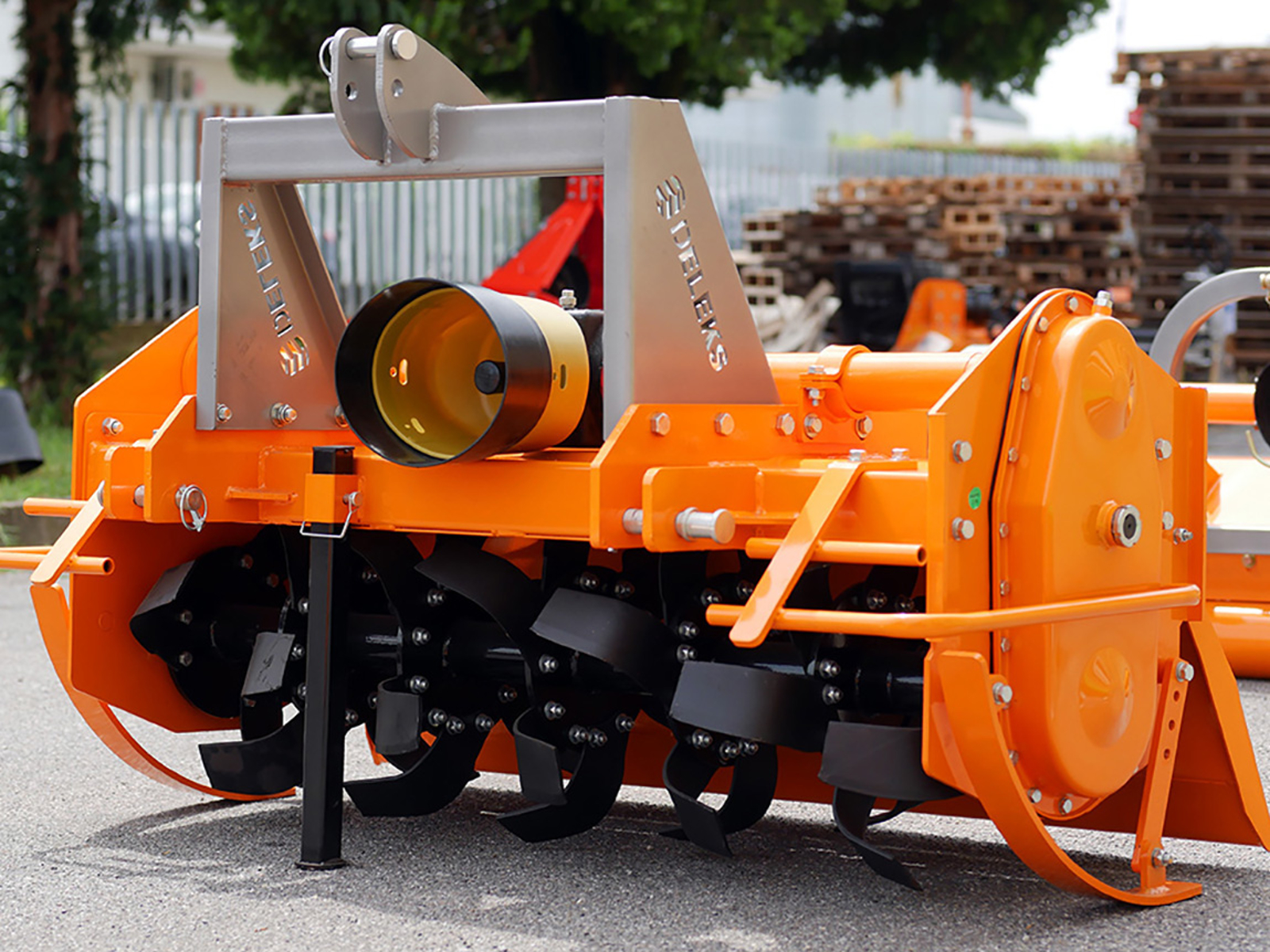

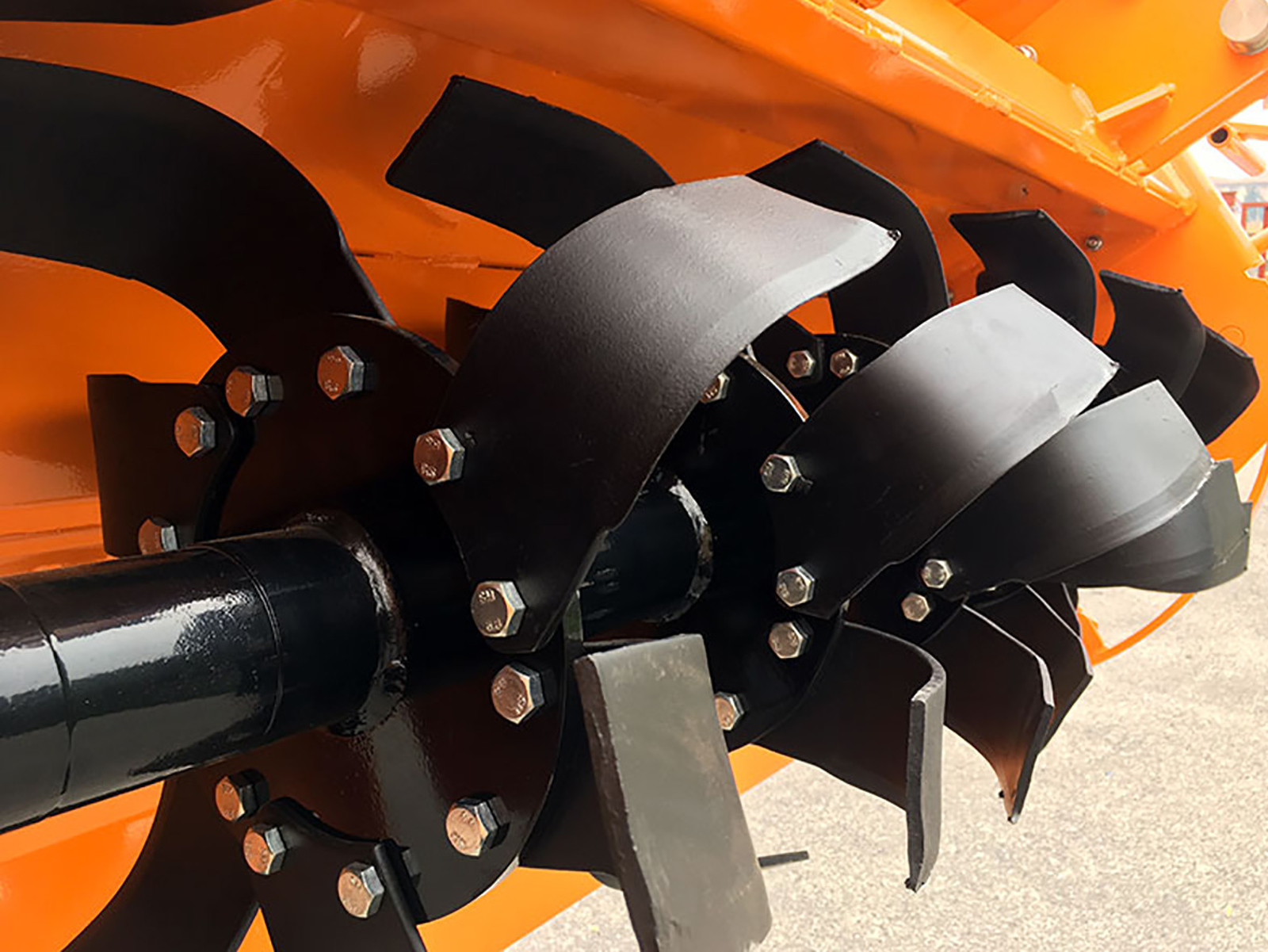

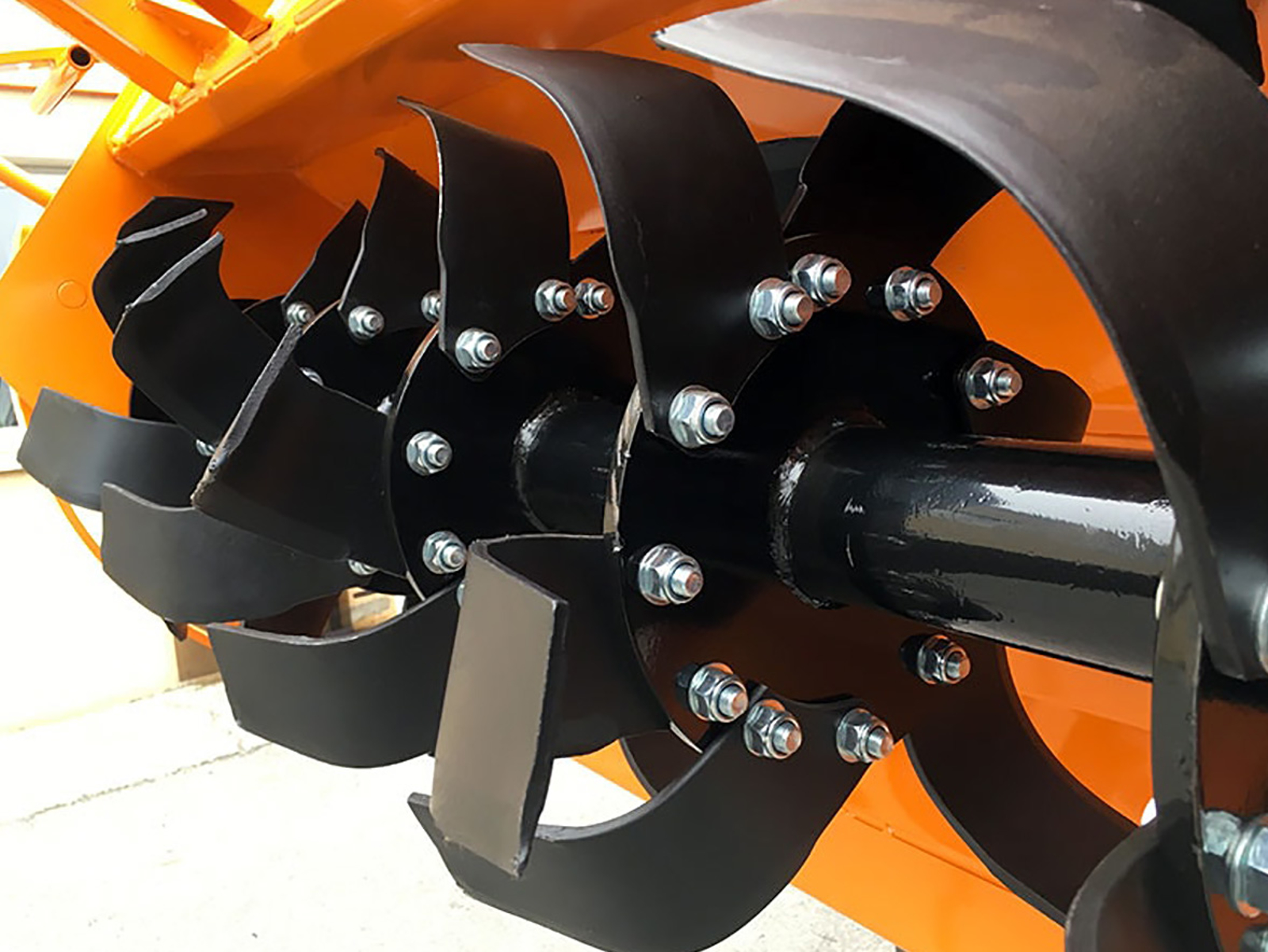

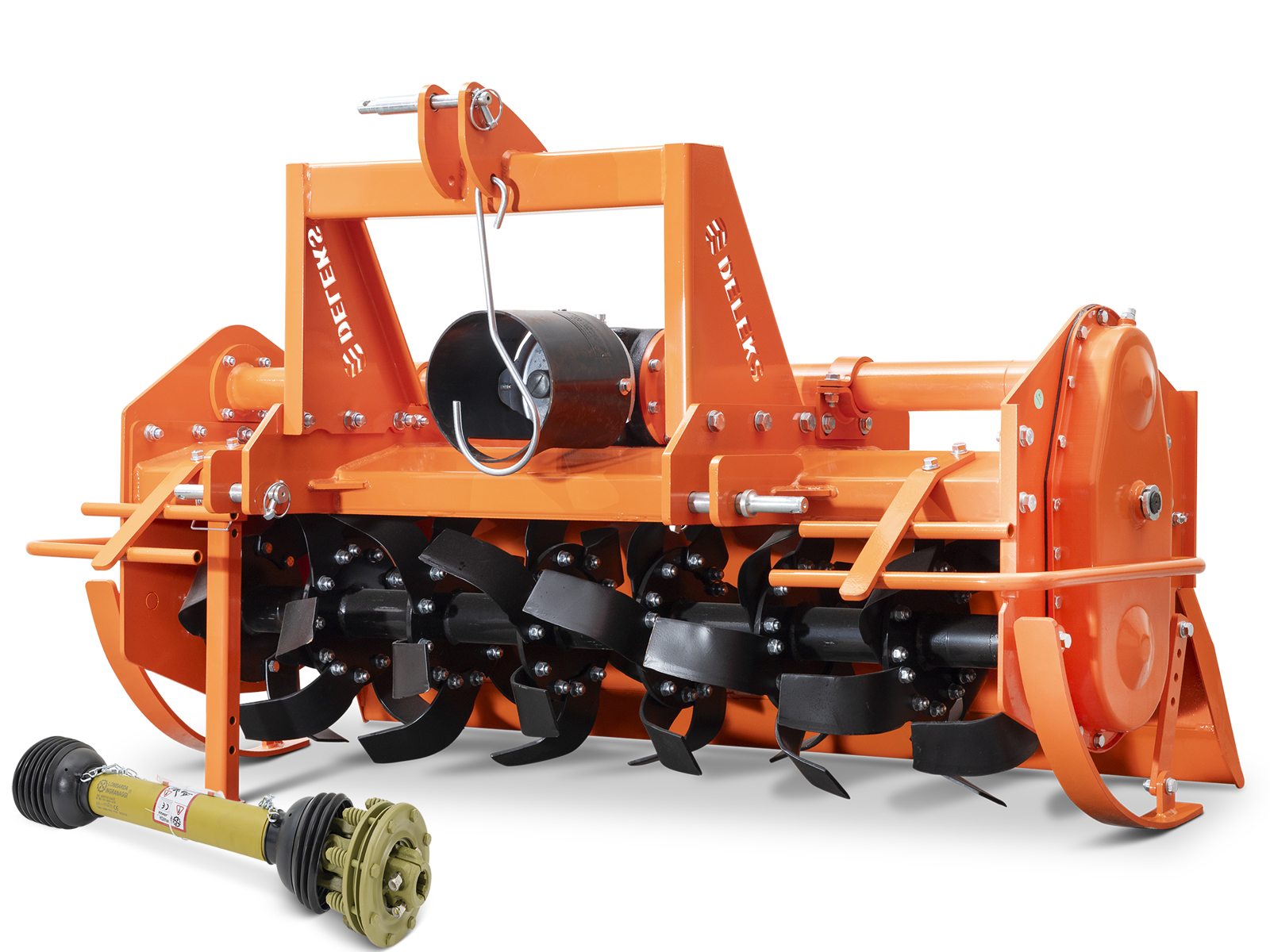

Rotor und geschmiedete Spiralmesser
Der Rotor misst mit montierten Messern 480 mm im Durchmesser, auf einer 76-mm-Welle mit Lagern 6306 und 6309 und 8 mm starken Seitenwänden. Die 42 geschmiedeten Spiralmesser auf 8 Flanschen (6 je Flansch, 3 auf den beiden äußeren Flanschen; 180 × 83 mm, 6 mm stark, 250 mm Krümmung, 810 g je Stück) greifen progressiv in den Boden, mit weniger Vibrationen und feinerem Schnitt als gerade Messer; sie sind mit je zwei Schrauben befestigt (Bohrungen ø 13 mm, Abstand 55 mm) und werden einzeln gewechselt, mit demselben Ersatzteil für alle DFH-Fräsen. Arbeitstiefe 160 bis 200 mm, eingestellt über die seitlichen Kufen.

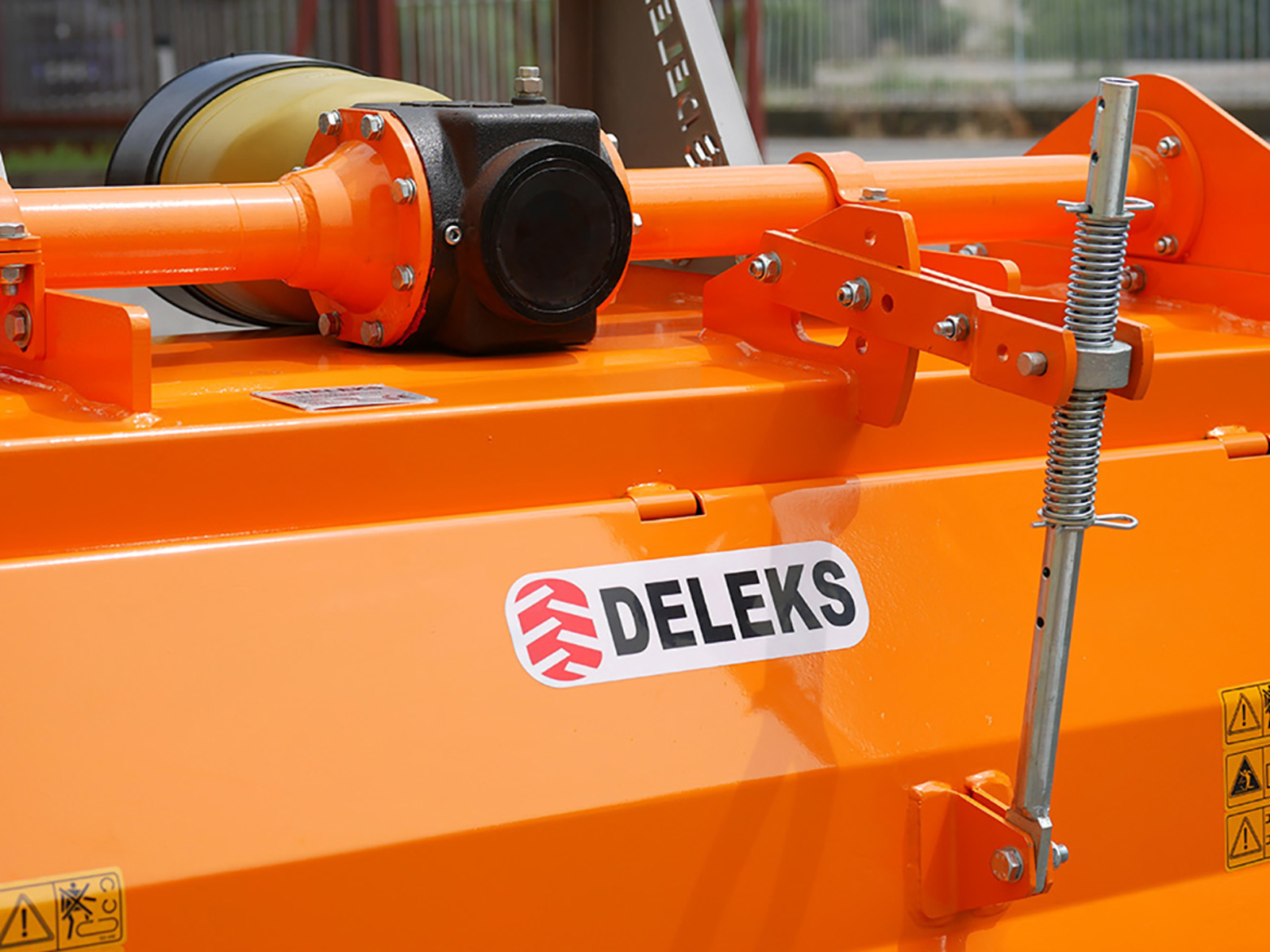

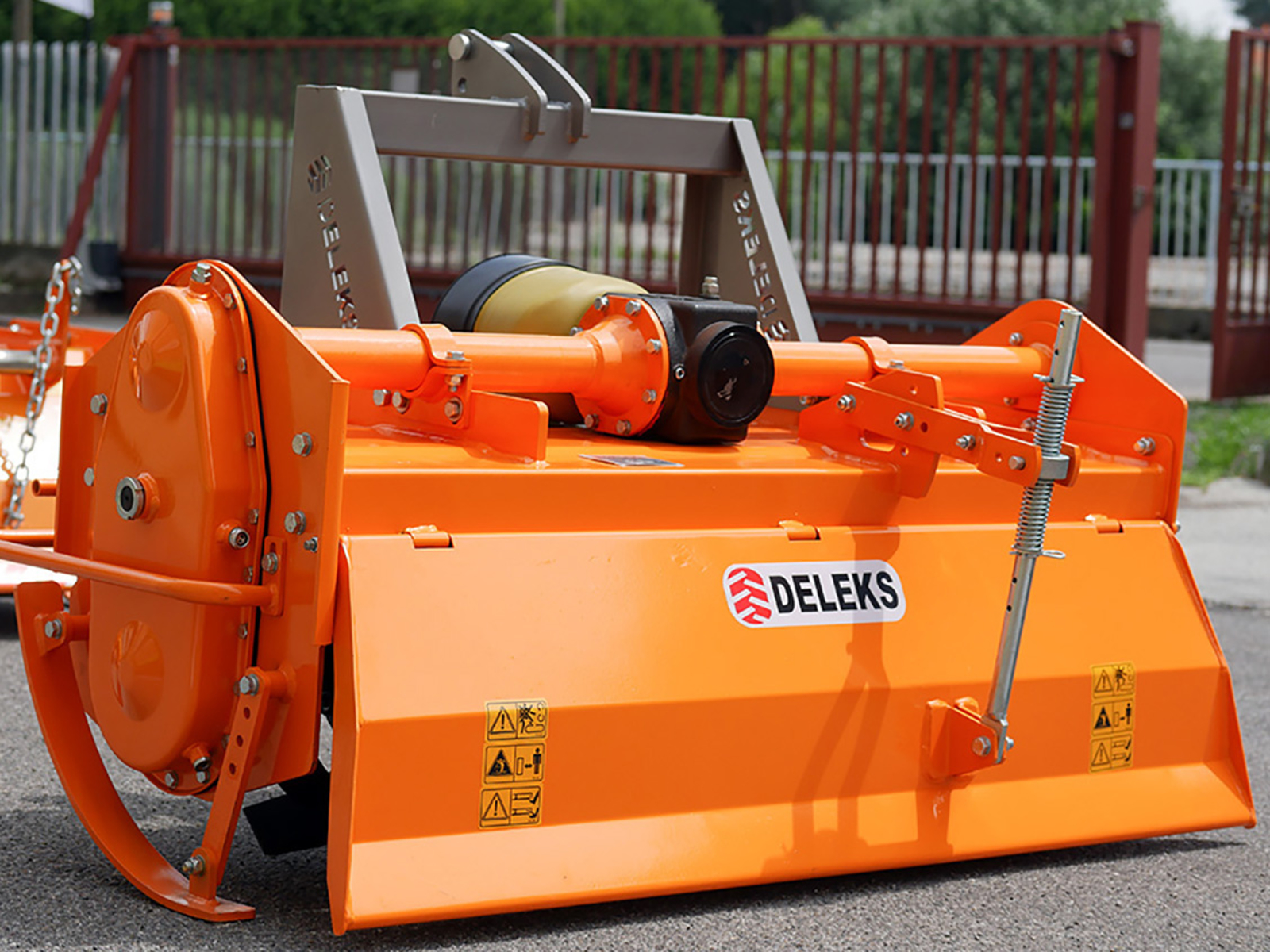

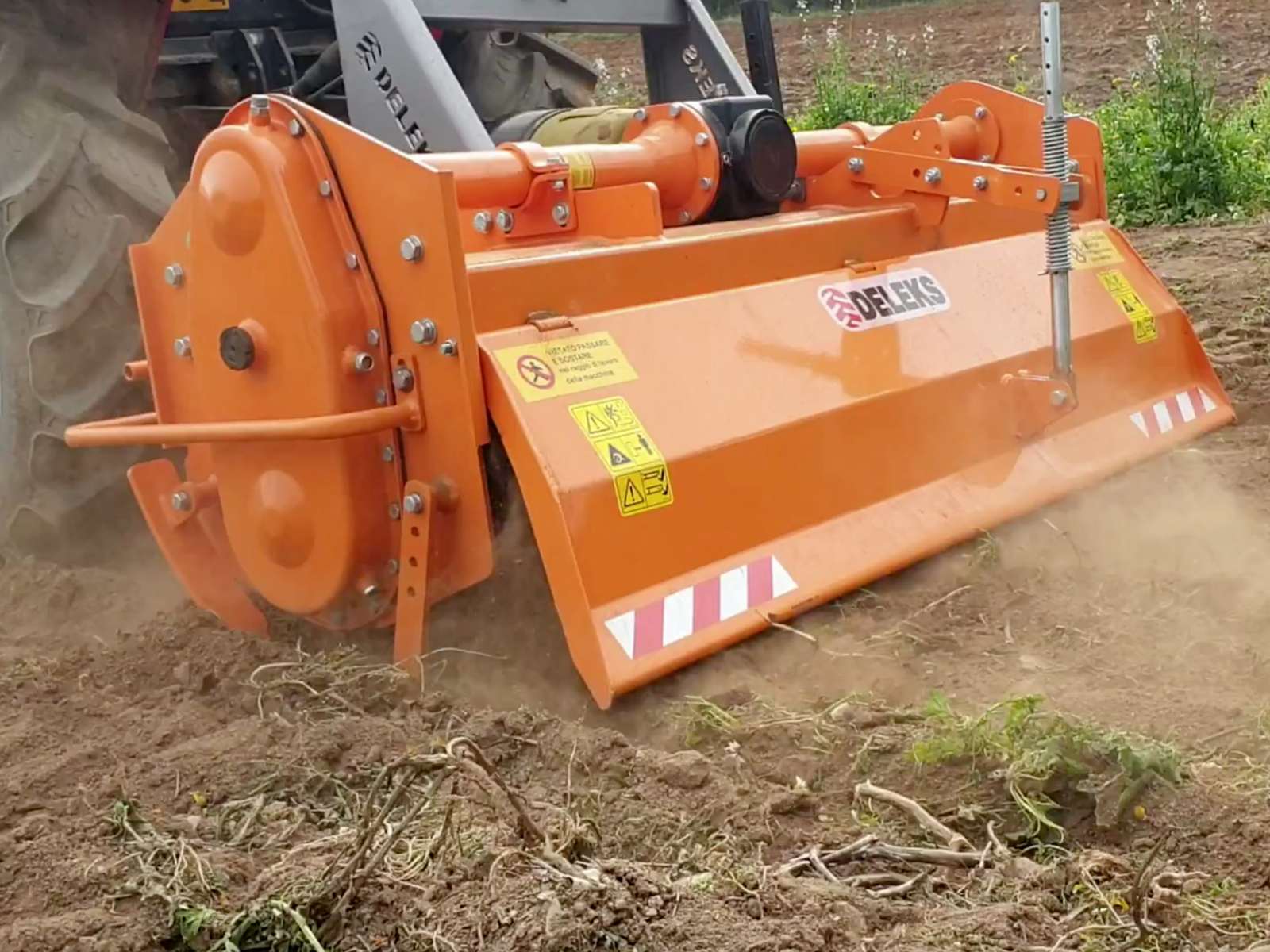

Verstellbare Heckhaube und Arbeit auf schweren Böden
Die Heckhaube ist höhenverstellbar: geschlossen hält sie die Erde länger zwischen den Messern und verfeinert das Saatbett, offen lässt sie grobe Schollen und Ernterückstände durch. Mit 352 kg und dem langsamen Rotor bleibt die Fräse auch auf Lehm und auf hartem Spätsommerboden in der Tiefe, wo leichte Fräsen springen; auf sehr steinigen Böden ist der Steinvergraber die bessere Wahl.
Maße, Gewicht und Lieferung
Arbeitsbreite 1495 mm, Gesamtbreite 1700 mm, Länge 720 mm, Höhe 1030 mm, Gewicht 352 kg; das Getriebe sitzt 590 mm über dem Boden. Sie reist auf einer Palette von 80 × 173 × 82 cm (422 kg brutto) mit kostenlosem Versand; zum Abladen braucht es einen Stapler oder das Traktorhubwerk. Die Maschine entspricht der EG-Maschinenrichtlinie, ist TÜV Austria-zertifiziert und hat zwei Jahre Garantie.

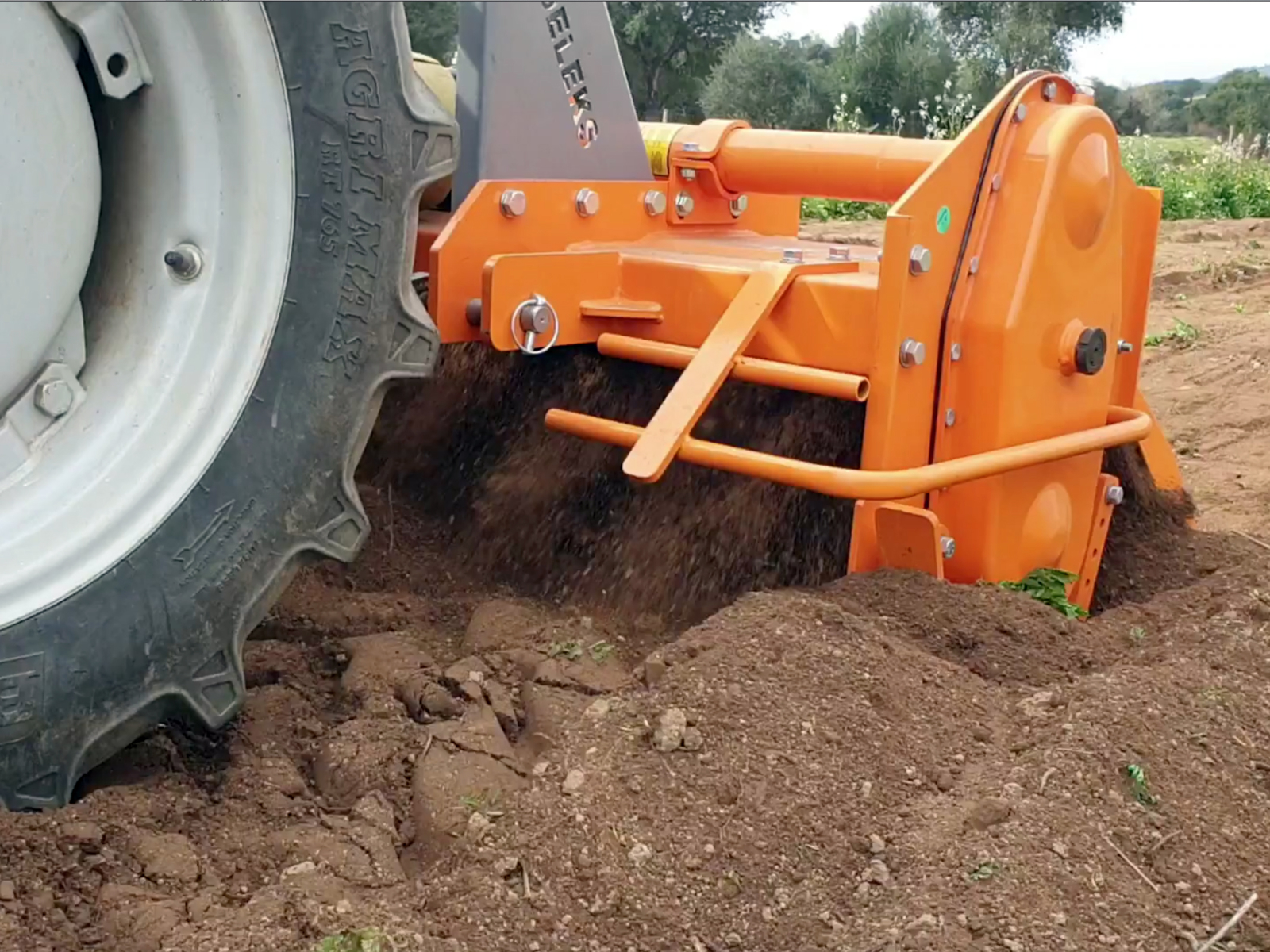

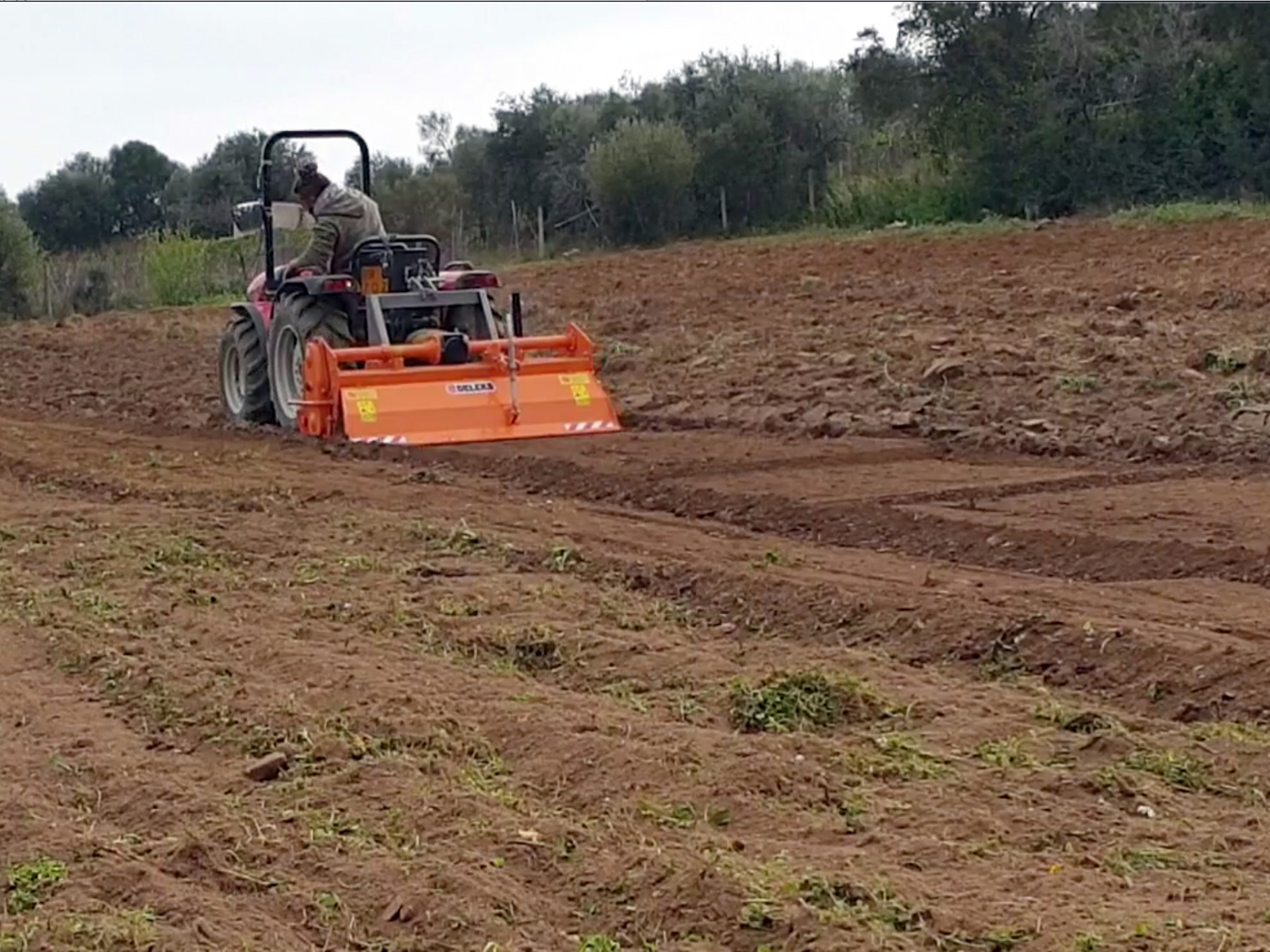

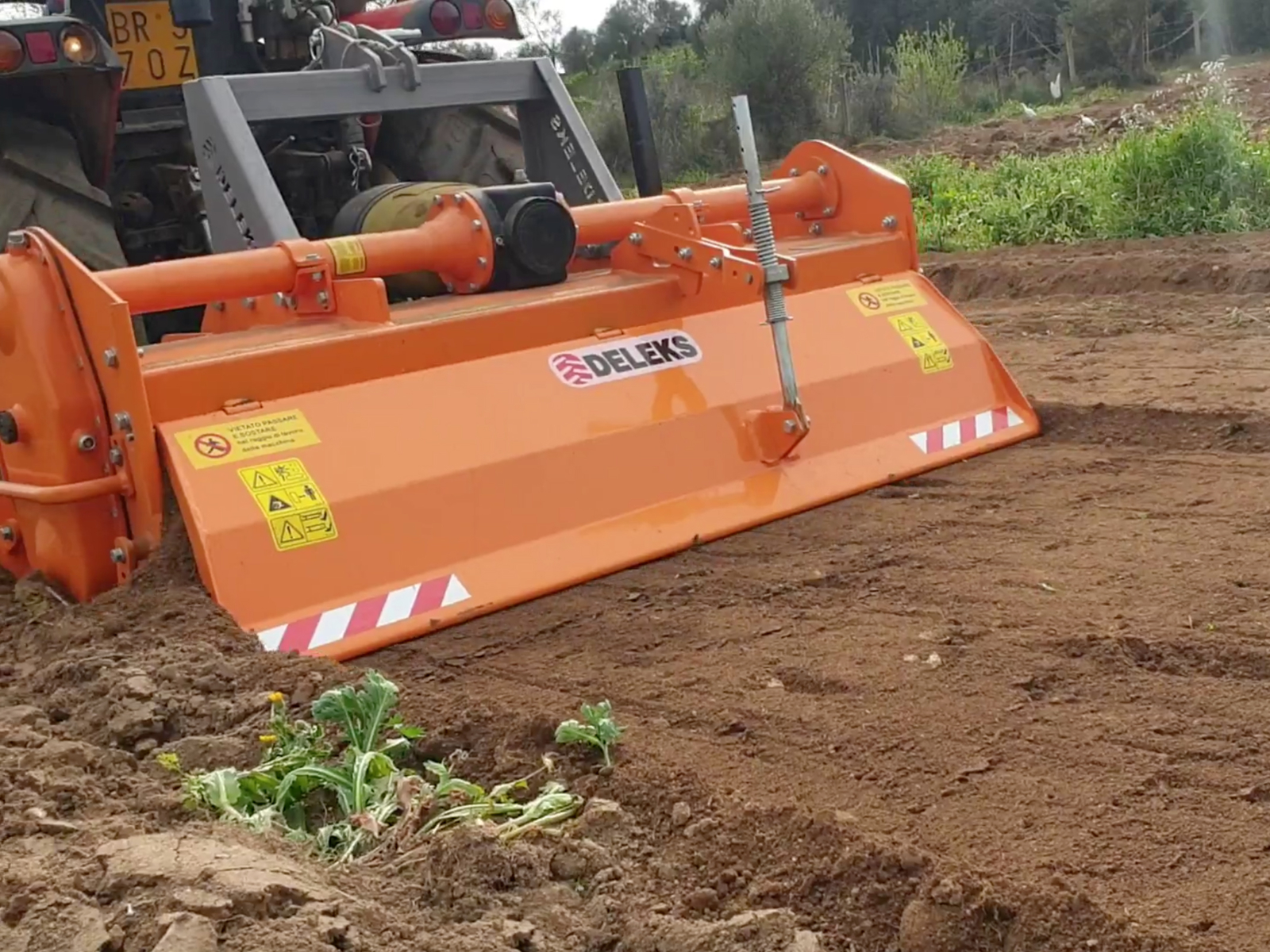

Einsatzbereiche
- Weinberg und Obstanlage: Fahrgasse in einer Überfahrt mit dem Obstbautraktor, Gerät mittig hinter den Rädern
- Gemüsebau und Acker: Saat- und Pflanzbett, Einarbeiten von Dünger, Gründüngung und Ernterückständen
- Lehmige und harte Böden, mehrmals im Jahr bearbeitet
- Breite Folientunnel und Gewächshäuser: Feinkrümelung vor dem Pflanzen
Optionen und Ersatzteile
Auf der Seite finden Sie auch den Satz mit 10 DFH-Spiralmessern, die Messerschrauben, den mechanischen Oberlenker mit 680 oder 730 mm, den Zapfwellenreduzierer sowie Gelenkwellen und Rutschkupplungen als Ersatz: zusammen mit der Fräse oder später bestellen.
FAQ
Wie viel PS braucht eine Bodenfräse mit 150 cm?
Die DFH-150 arbeitet mit 35 bis 60 PS an der Zapfwelle mit 540 U/min. Mit 35–40 PS fährt man auf schweren Böden langsam; ab 45 PS arbeitet man auch in voller Tiefe mit normaler Geschwindigkeit. Unter 35 PS ist die leichtere DFM-150 der mittleren Serie die bessere Wahl.
Was unterscheidet die schwere Serie von der mittleren?
Rahmen und Antrieb für den Dauereinsatz ausgelegt: 352 kg statt 232, 8 mm starke Seitenwände, Zahnradantrieb statt Kette, sechs Spiralmesser je Flansch statt vier, Arbeitstiefe bis 20 cm statt 16 und Traktoren bis 60 PS.
Ist die Gelenkwelle dabei? Wie wird die Rutschkupplung eingestellt?
Ja: die CE-Gelenkwelle (Kategorie 6, 1000 mm) mit Zweischeiben-Rutschkupplung Ø 180 mm ist serienmäßig. Die Kupplung wird nach Anleitung auf Traktor und Boden eingestellt: zu fest schützt sie den Antrieb nicht, zu locker rutscht sie durch und wird heiß.
Welche Wartung braucht sie?
Zu Saisonbeginn werden Ölstand im Getriebe (SAE 120), Messerverschleiß und Schraubensitz geprüft; vor jedem Einsatz werden die in der Anleitung genannten Punkte abgeschmiert und die Rutschkupplung kontrolliert. Verschlissene Messer werden mit dem 10er-Satz ersetzt.
Lässt sie sich seitlich verschieben?
Nein: die DFH-150 hat eine starre Aufhängung mit mittigem Getriebe und arbeitet mittig hinter dem Traktor. Um bis an die Reihe zu kommen, gibt es die schweren Fräsen mit hydraulischer Seitenverschiebung DFHIDR-150 und DFHIDR-180.
DELEKS®-Ersatzteile und Service
Originalersatzteile kommen aus den DELEKS®-Lagern in Europa: Messer, Zahnräder, Bolzen, Lager, Gelenkwellen, Rutschkupplungen und die anderen Verschleißteile sind in der Regel vorrätig, für die laufende Wartung wie für Reparaturen. Der technische Service hilft, das richtige Teil in den Explosionszeichnungen zu finden, die Maschine zu warten und die Bodenfräse und das Zubehör auszuwählen, die zum eigenen Traktor passen. Mit der Fräse kommen die EG-Konformitätserklärung, die Rechnung und die Betriebs- und Wartungsanleitung, die beim Versand auch per E-Mail geschickt wird. Zwei Jahre Garantie und kostenloser Versand.
MERKMALE
| Merkmale | Metrische Einheit |
|---|---|
| Arbeitsbreite | 1495.0 mm |
| Gesamtbreite | 1700.0 mm |
| Gewicht | 352.0 kg |
| Gesamthöhe | 1030.0 mm |
| Traktor Ps- Kategorie | 35 - 60 Ps |
| Dreipunktkategorie | Cat. 1/2 ø 19.0-22.0mm / 25.0-28.0mm) |
| Position des Getriebes | Zentral |
| Innenmaß Unterlenker | 745.0 - 870.0 mm |
| Gesamtlänge | 720.0 mm |
| Abstand Zapfwellenstummel zum Boden | 590.0 mm |
| Antrieb | Zahnräder |
| Getriebe | DELEKS 540 U/min (3 Jahre Garantie) |
| Drehrichtung | Rechtsdrehend |
| Umdrehungen Welle | 210 rpm |
| Befüllung Getriebeöl | ja / SAE 120 - ISO 72925 |
| ø Rotorwelle | 76.0 mm |
| Lager Rotorwelle Typ | "GB276-6306(R) GB276-6309(L)" |
| Materialstärke Rotorwelle | 8.0 mm |
| Arbeitstiefe | 160.0-200.0 mm |
| Gelenkwelle | CE 6x1000 mm + Zweischeiben-Rutschkupplung Ø180 mm |
| ø Rotor mit Fräsmesser | 480.0 mm |
| Anzahl d. Flansche | 8 |
| Messer pro Flansch | 6 |
| Anzahl d. Messer | 42 |
| Messer Höhe/Breite | 180.0 / 83.0 mm |
| Messer Länge der Abwinklung | 250.0 mm |
| Messer Abstand Befestigungsschrauben | 55.0 mm |
| Messer Durchmesser Schraubenloch | 13.0 mm |
| Messer Materialstärke | 6.0 mm |
| Messer Gewicht | 810.0 g |
| Brutto-Versandgewicht | 422 kg |
| Verpackungsvolumen | 1.13 m3 |
| Packmaße | 800.0*1730.0*820.0 mm |
