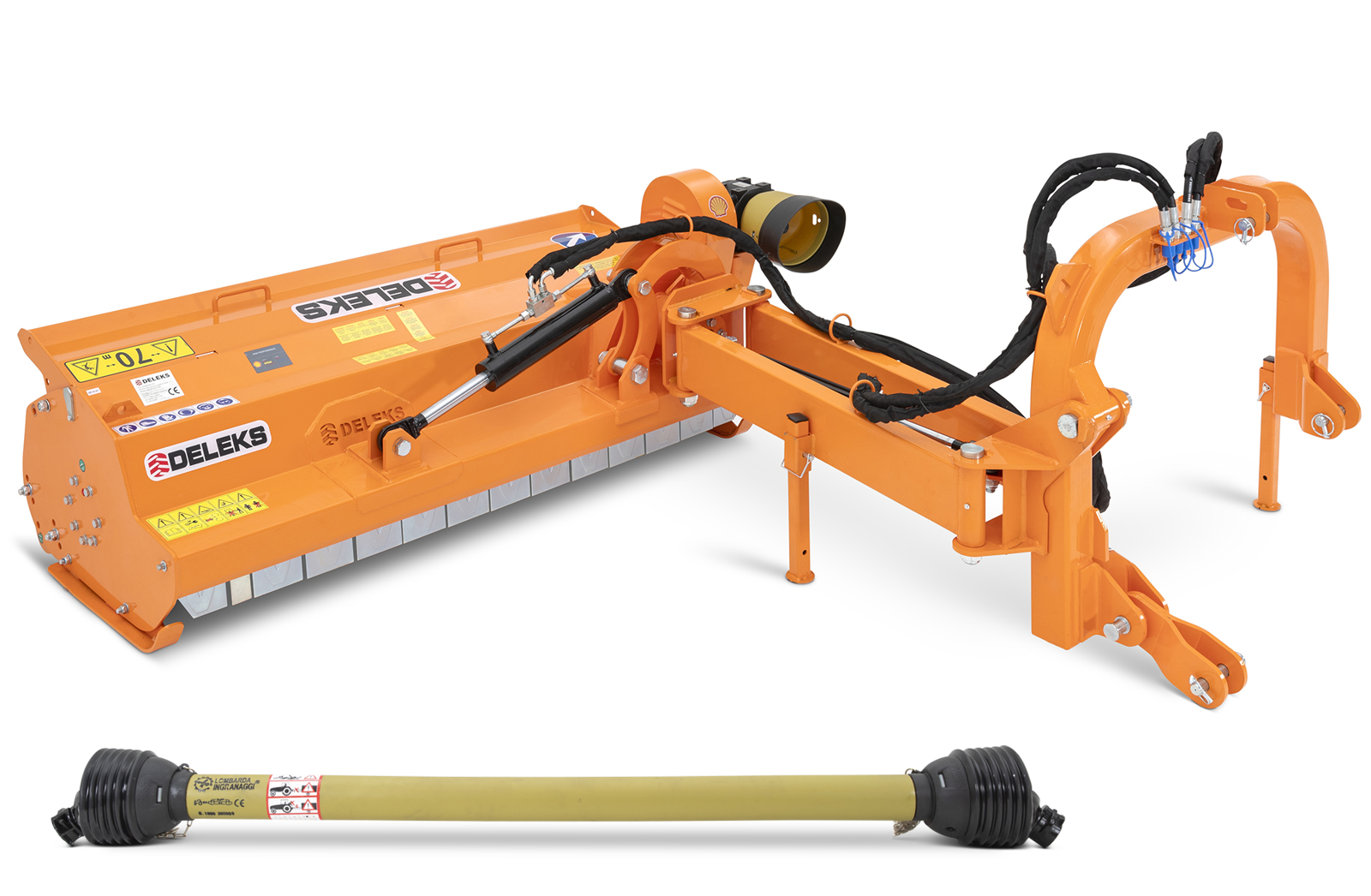

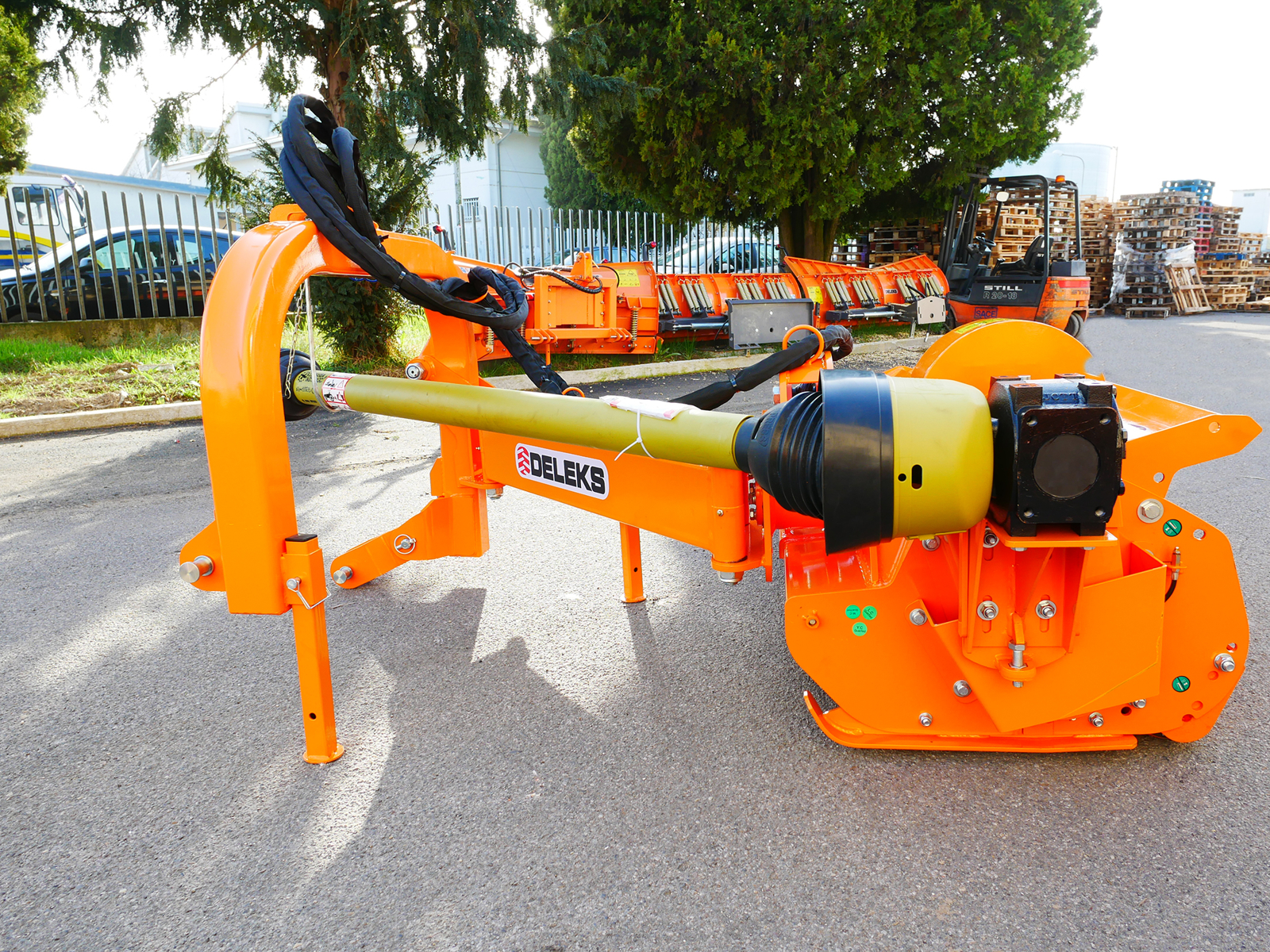

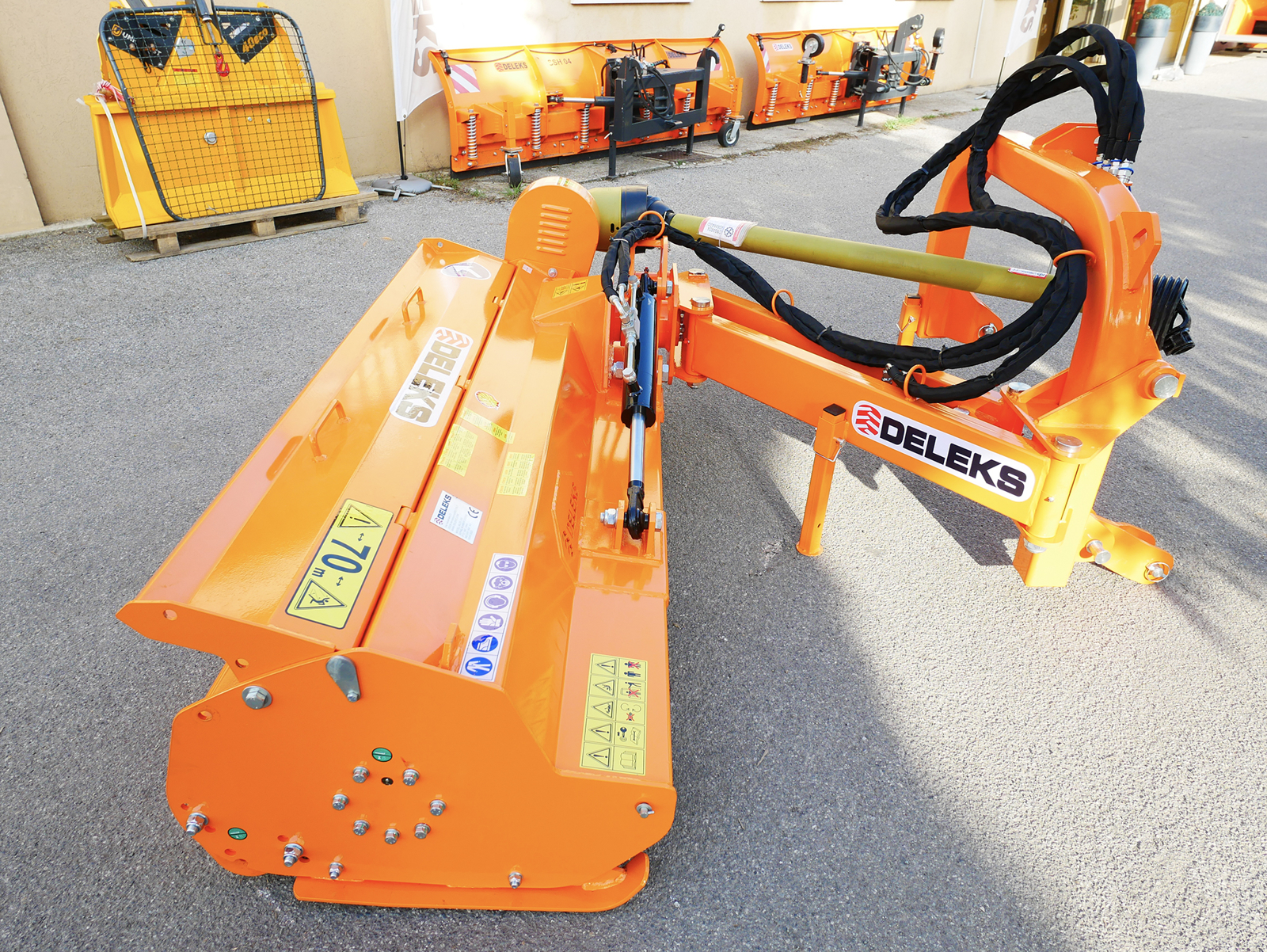

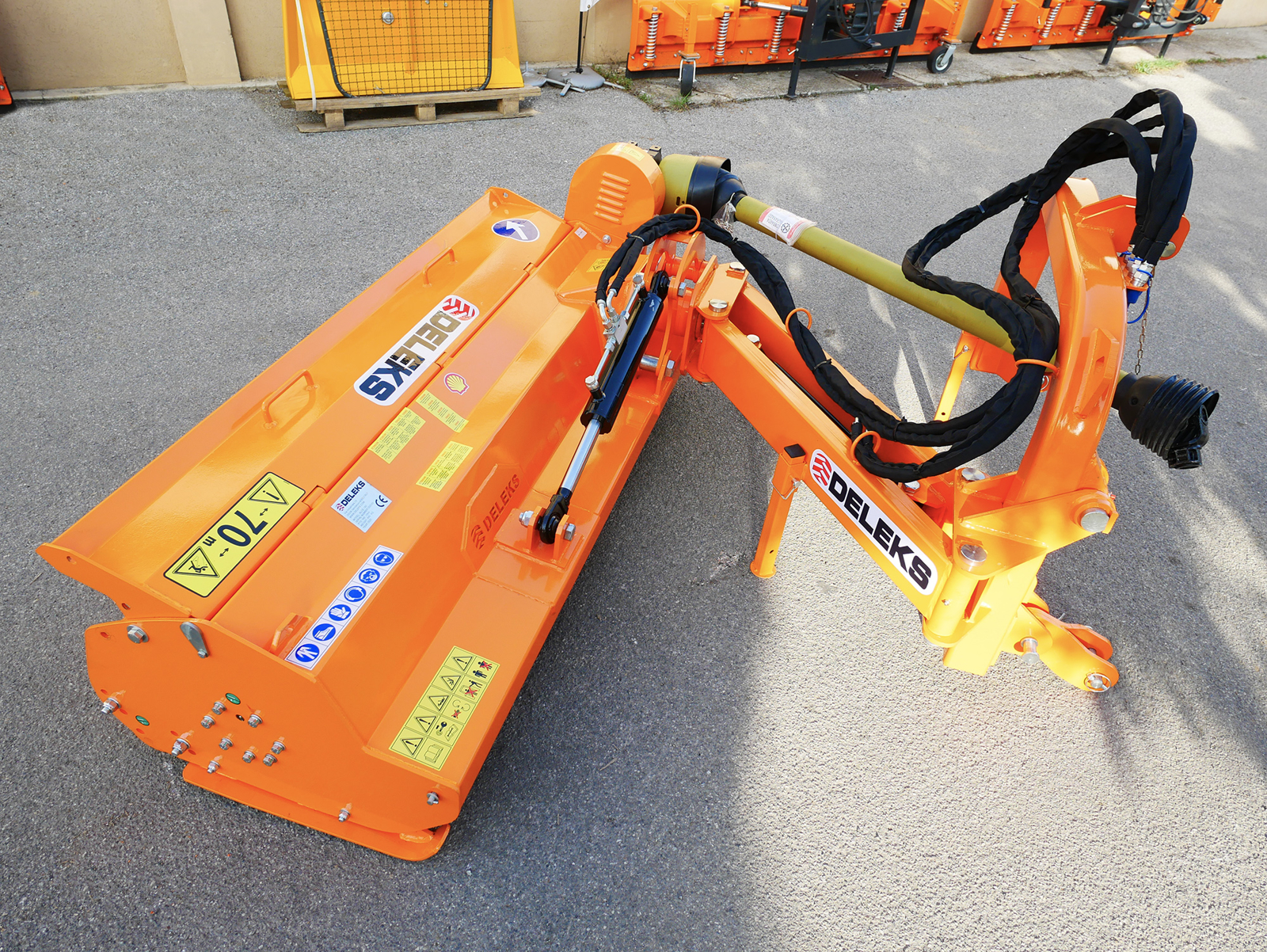

Broyeur d'accotement lourd 140 cm ALCE-140, broyeur déporté à marteaux à boîtier extérieur et cardan double homocinétique pour tracteurs de 50 à 90 ch
DETAILS
Broyeur d'accotement lourd avec 140 cm de coupe, DELEKS® ALCE-140 : le broyeur déporté à marteaux de la série lourde pour tracteurs de 50 à 90 ch avec attelage 3 points de catégorie 2. Deux vérins hydrauliques déportent la tête sur le côté du tracteur et l'inclinent de +90° à -60° : il travaille sur les bords de route, les fossés, les talus et les terrains en pente, à la verticale sur les haies et les buissons et, à plat, entre les rangs. La structure est en double carter et le boîtier extérieur favorise la sortie hors gabarit. Le rotor de 152 mm, équilibré électroniquement, porte 12 marteaux de 1 100 g à base large de 14 cm et broie l'herbe, les ronces et les branchages jusqu'à 6-7 cm de diamètre. Attelage 3 points avec système Anti Shock, boîtier DELEKS® 540 tr/min à roue libre garanti 3 ans, transmission à 4 courroies, 540 kg. Certifié TÜV, il est livré avec son cardan homologué CE double homocinétique, une garantie de 2 ans et la livraison gratuite.
Pour quels tracteurs
L'ALCE-140 coupe 140 cm et il est compatible avec les tracteurs de toutes marques de 50 à 90 ch, avec une prise de force à 540 tr/min et un attelage 3 points de catégorie 2 (axes ø 25-28 mm, écartement des bras inférieurs de 840 à 970 mm) : New Holland T5, John Deere série 5, Landini Rex, Deutz-Fahr, Massey Ferguson, Same, Case, Kubota série M, Solis et tracteurs équivalents. Il faut 4 prises hydrauliques ½ pouce sur le tracteur : la machine a 2 vérins et 4 flexibles avec coupleurs rapides agricoles et travaille avec un débit d'huile de 18-22 l/min, à 120-150 bar. Le boîtier est à 650 mm du sol. Il travaille en plaine comme en pente.
Déport latéral et inclinaison hydrauliques

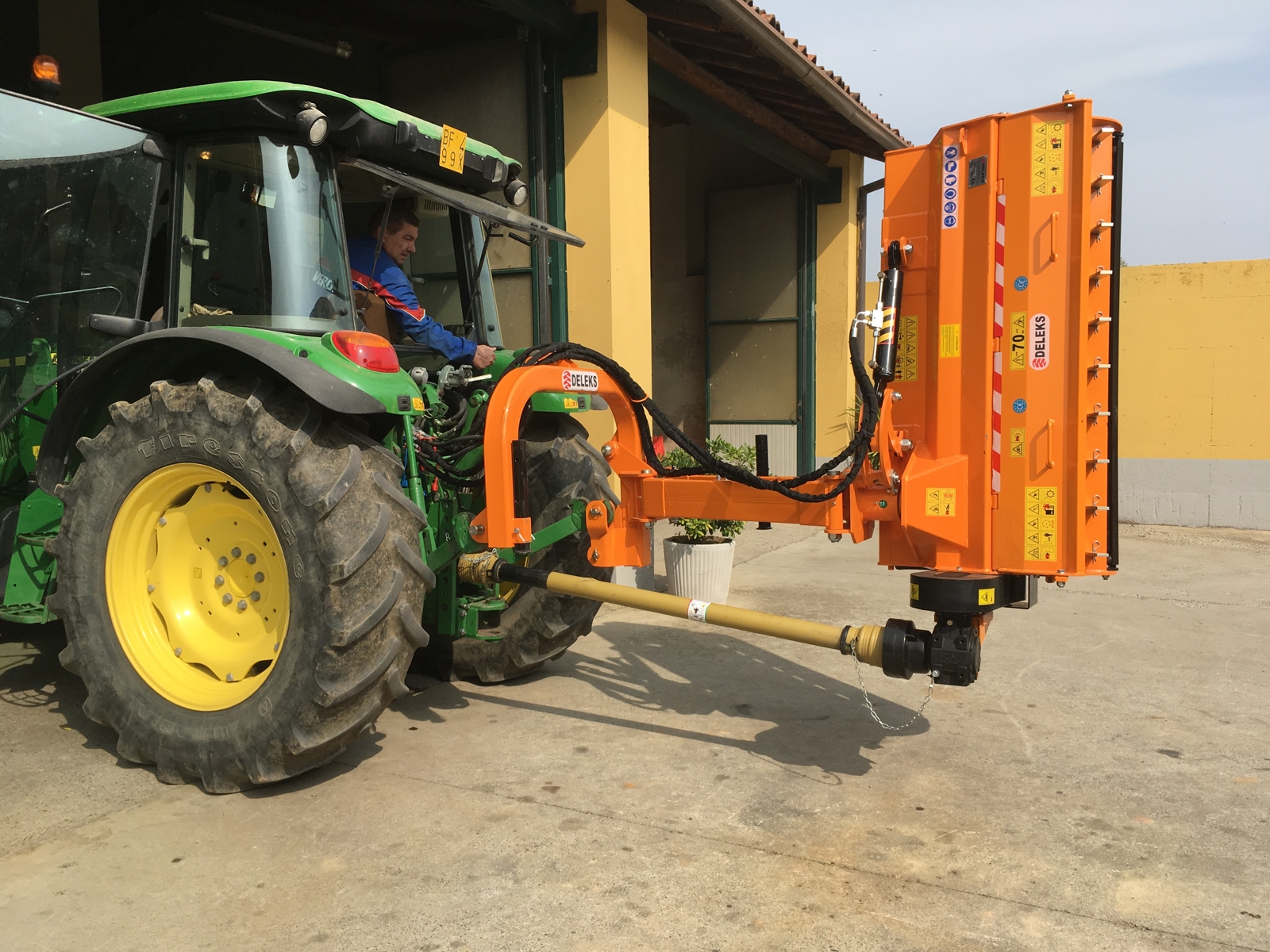

Deux vérins hydrauliques, commandés depuis le poste de conduite avec les distributeurs du tracteur, déportent la tête sur le côté et l'inclinent de +90° vers le haut à -60° vers le bas. Bras entièrement sorti, la tête travaille entre environ 0,9 m et 2,3 m de l'axe du tracteur, côté droit. Déporté et incliné, l'ALCE-140 nettoie les bords de route, les fossés et les talus ; déporté et à la verticale, il rabat les buissons et les haies ; à plat, il travaille entre les rangs. Le boîtier est monté à l'extérieur du carter, une position qui favorise la sortie de la tête hors gabarit. L'attelage 3 points est équipé du système Anti Shock : la liaison entre l'attelage et le bras n'est pas rigide et permet à la tête de suivre le terrain en cas de bosses.

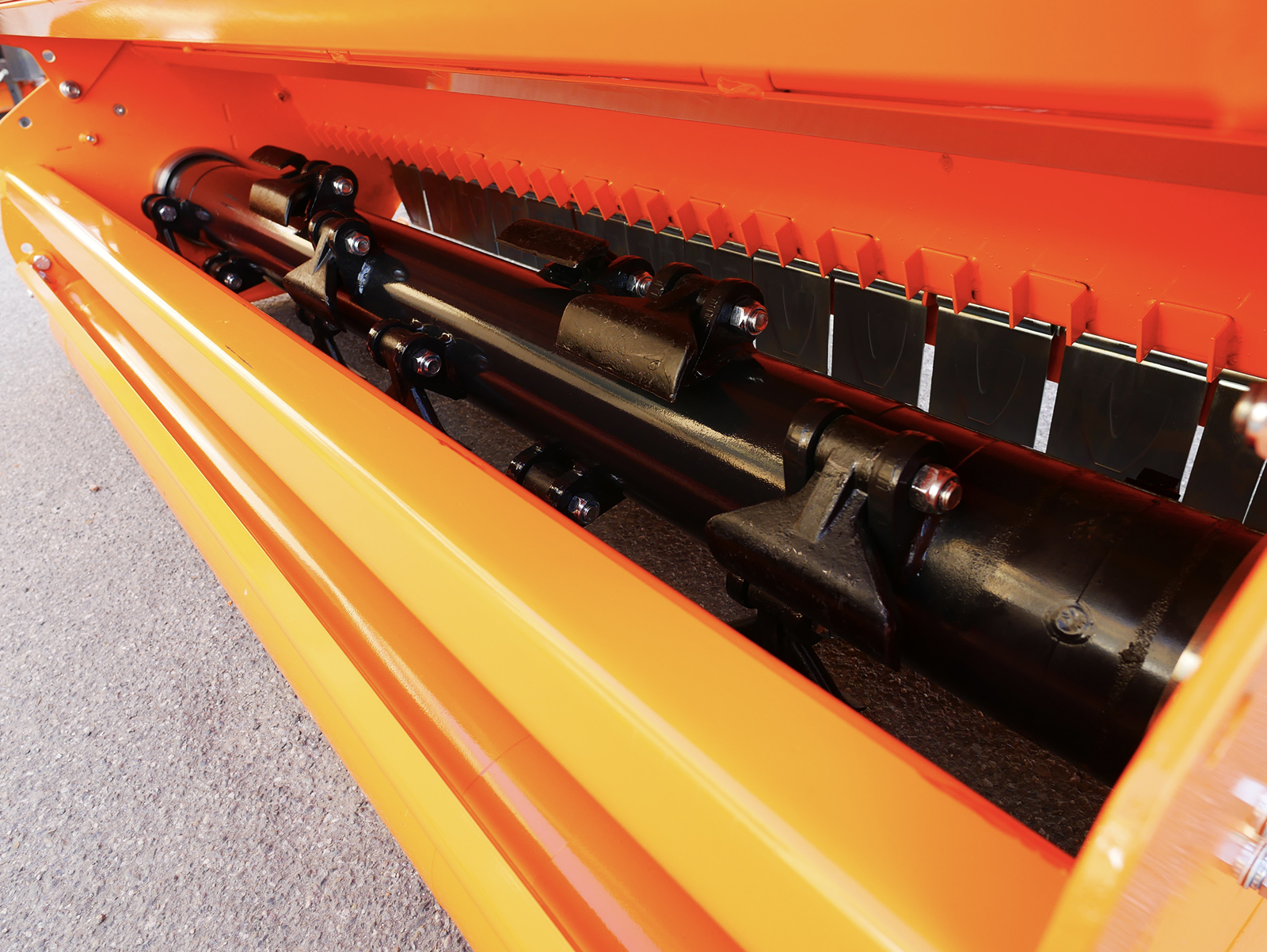

Rotor de 152 mm à 12 marteaux de 1 100 g
Le rotor a un diamètre de 152 mm, avec un tube de 8 mm d'épaisseur ; il est équilibré électroniquement et tourne à 2 134 tr/min. Les 12 marteaux pèsent 1 100 g chacun et ont une base large de 140 mm : ils broient l'herbe, les ronces et les branchages jusqu'à 6-7 cm de diamètre. En option, le kit de 54 couteaux (COLTELLI54TORO) se monte à la place des marteaux.

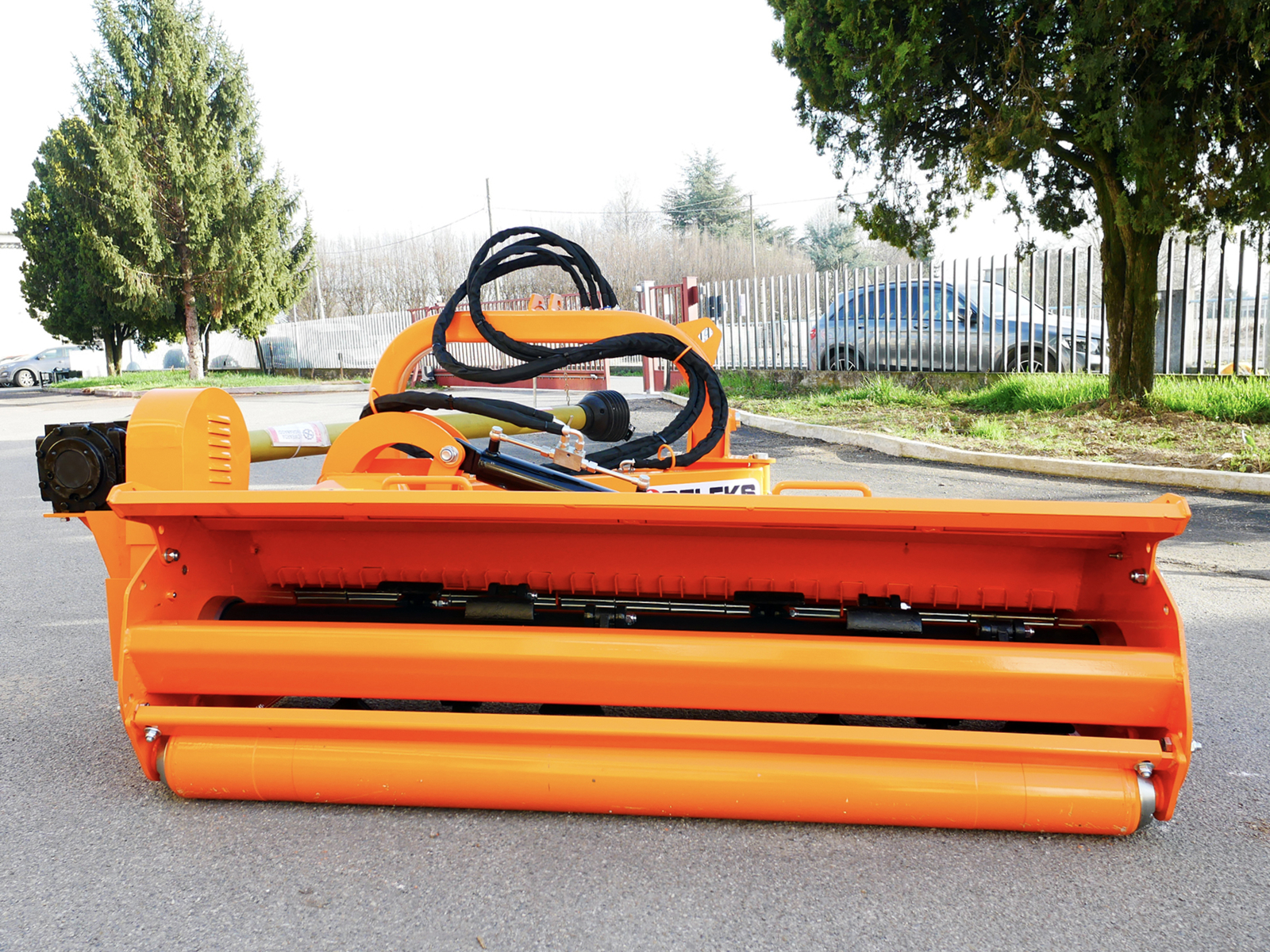

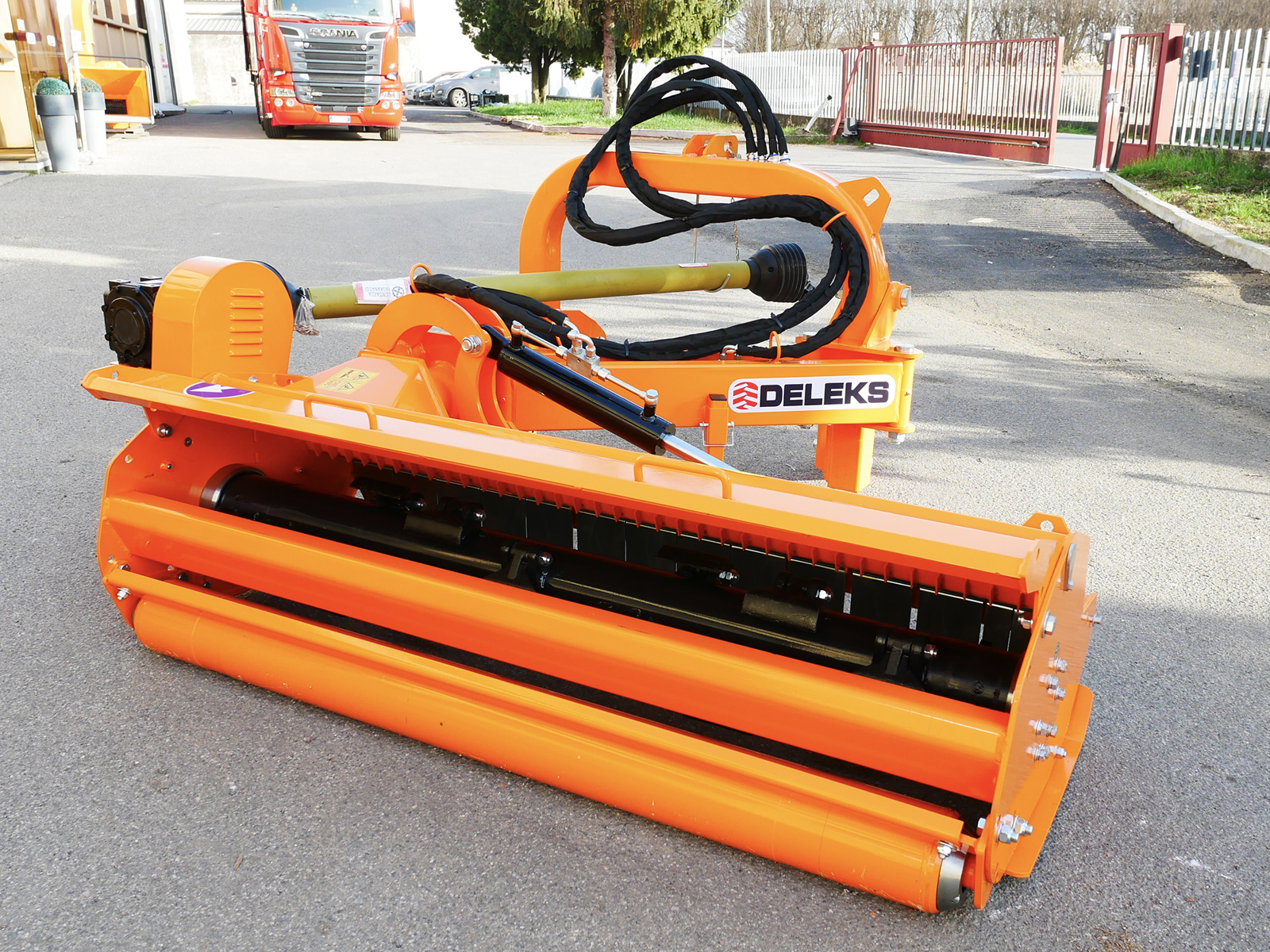

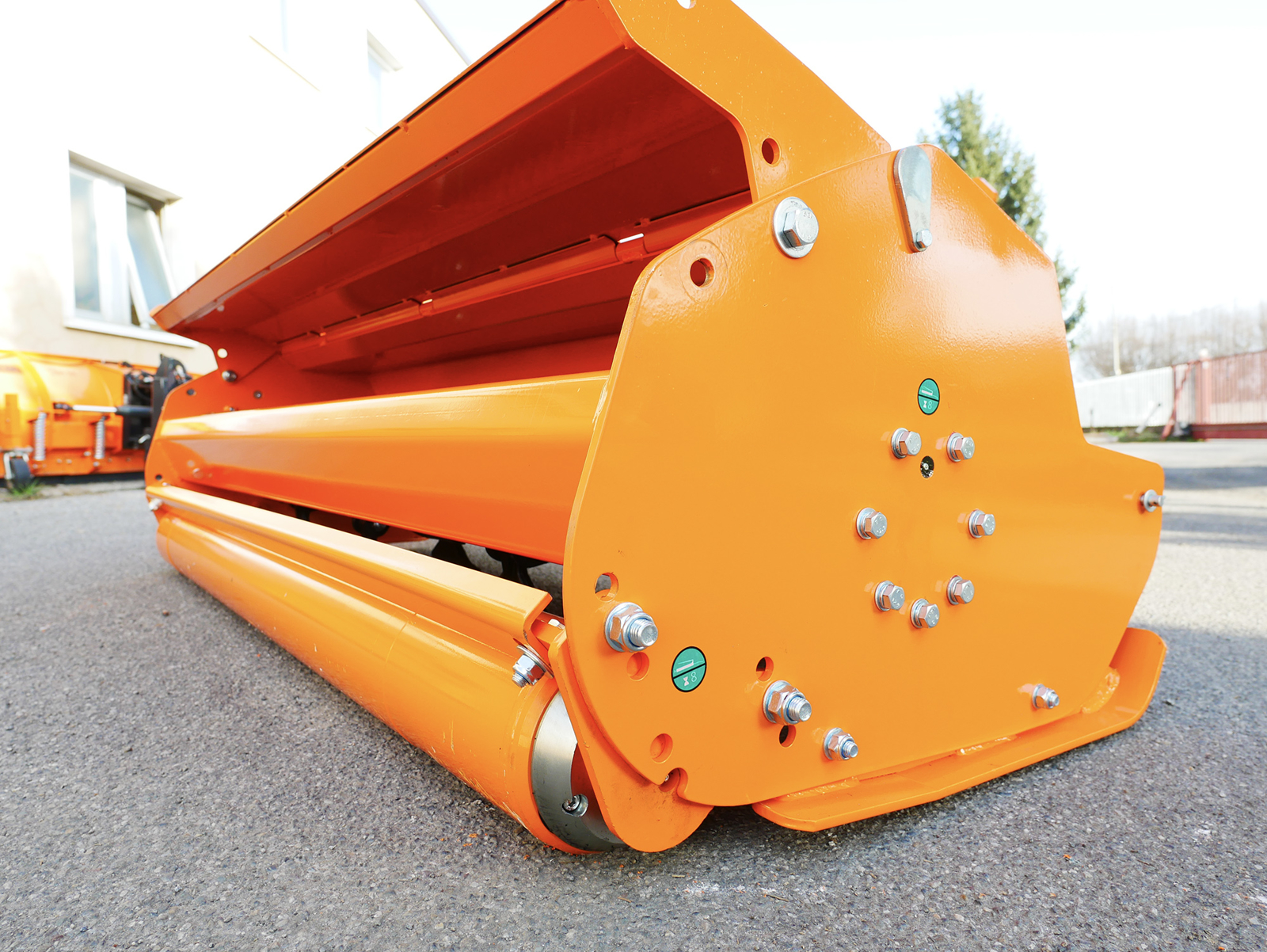

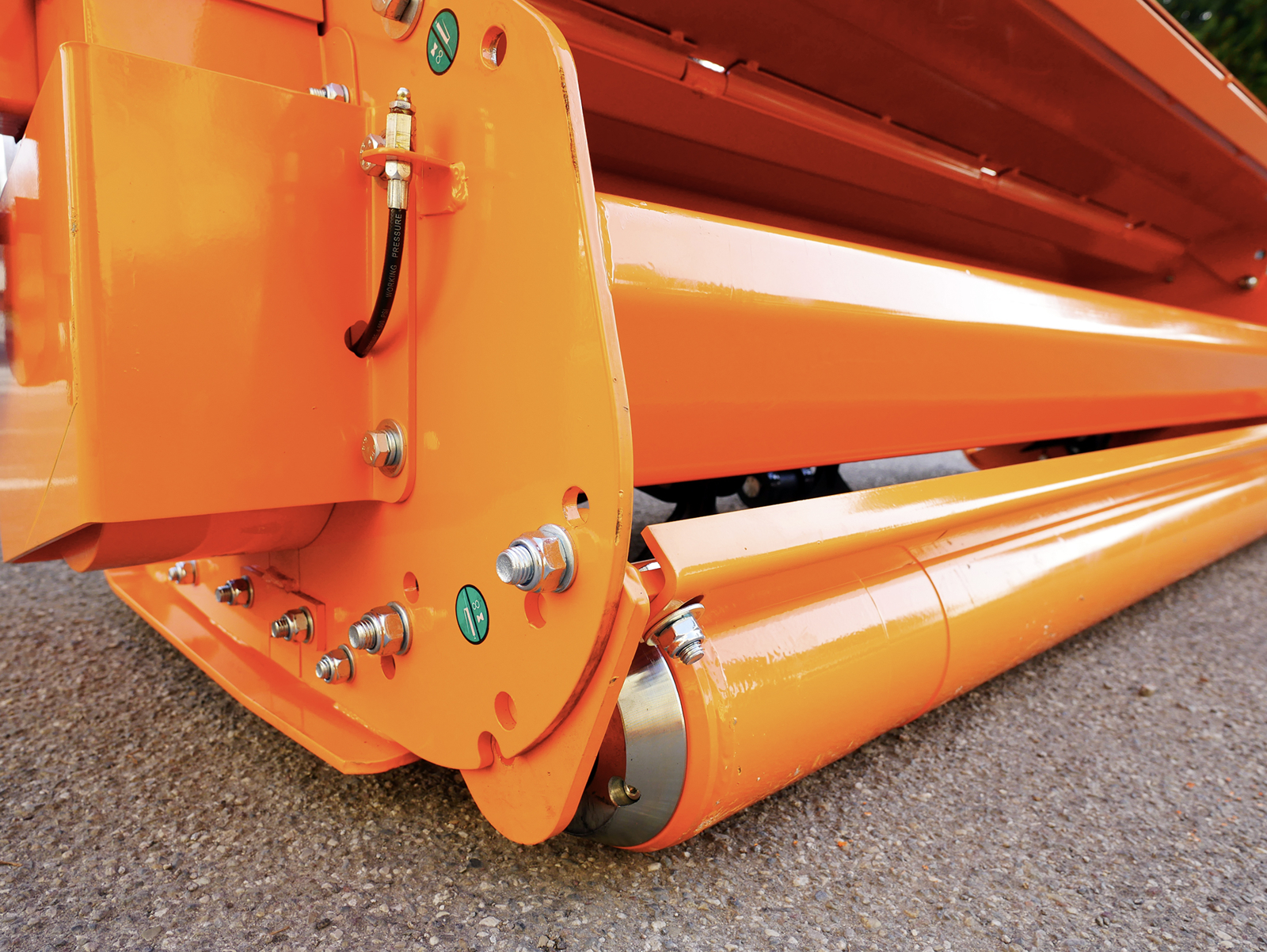

Double carter, rouleau de 152 mm et hauteur de coupe

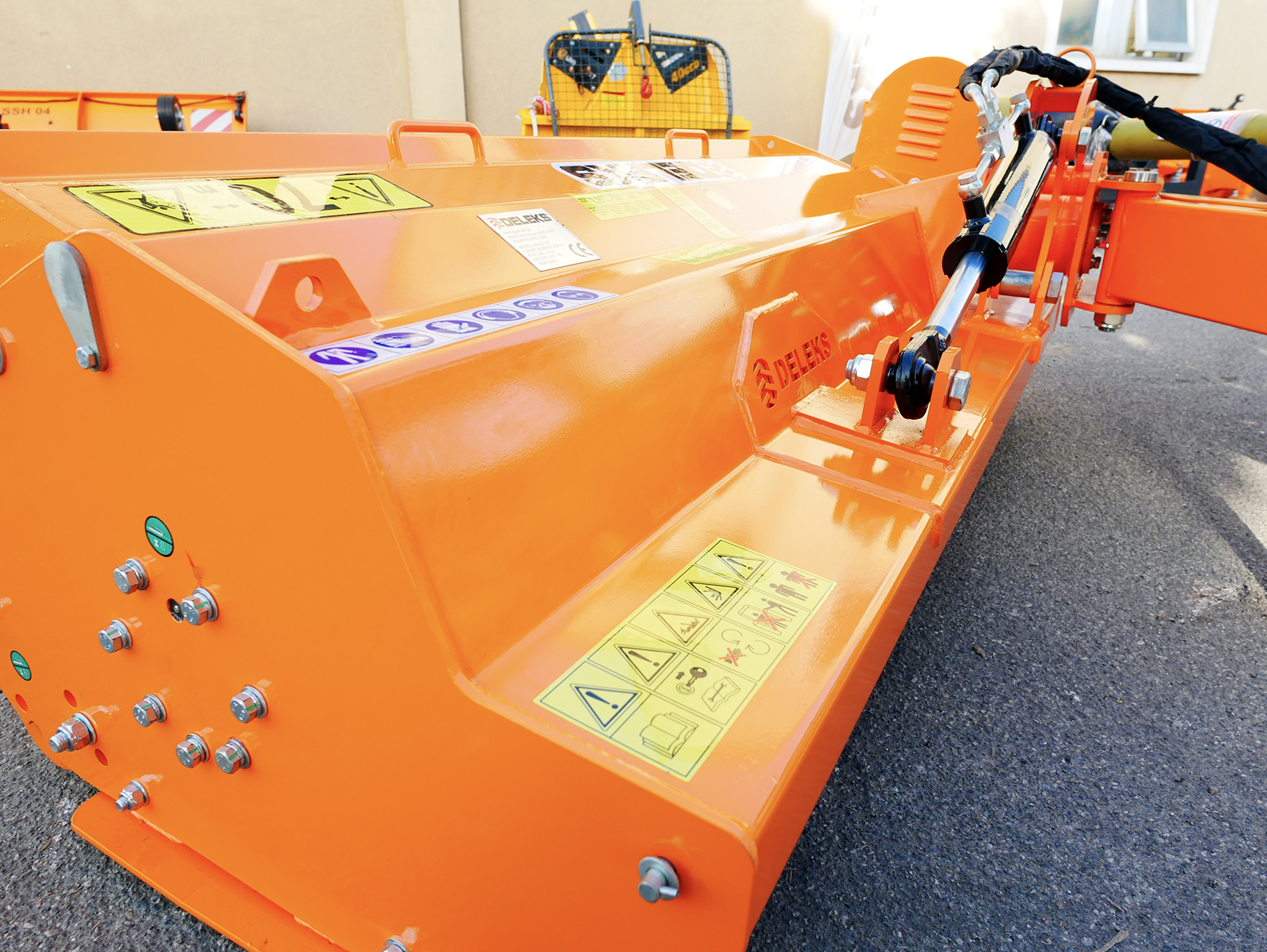

L'ALCE-140 est construit en double carter. Le châssis a 5 mm d'épaisseur, avec des renforts, les flancs 8 mm et les patins latéraux 8 mm. Le rouleau arrière, de 152 mm de diamètre, et les patins latéraux règlent la hauteur de coupe de 35 à 95 mm.

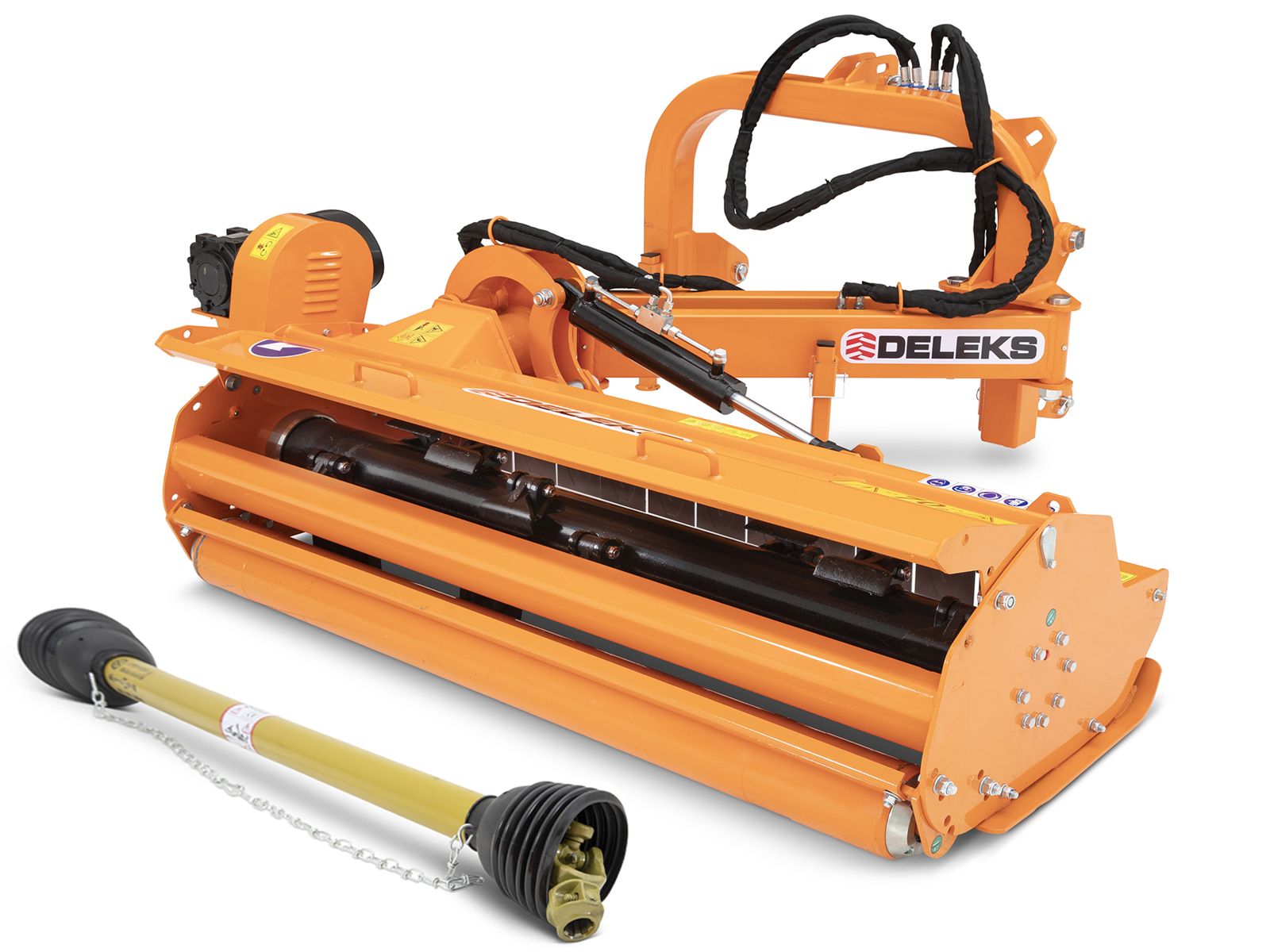

Boîtier extérieur à roue libre, 4 courroies et cardan double homocinétique
Le boîtier DELEKS® pour prise de force à 540 tr/min intègre une roue libre et bénéficie de 3 ans de garantie : quand on débraye la prise de force, le rotor continue de tourner sur son élan et s'arrête de lui-même, sans entraîner la transmission du tracteur. Le mouvement arrive au rotor par 4 courroies trapézoïdales 17x1270 ; la tension des courroies se règle de l'extérieur, avec le tendeur réglable. Le cardan homologué CE de catégorie 6, longueur 1 800 mm, est fourni et il est double homocinétique : contrairement aux cardans homocinétiques d'un seul côté, il a un joint grand angle des deux côtés et autorise de grands angles de travail côté tracteur comme côté machine, même avec le broyeur déporté et incliné.
Dimensions, poids et livraison

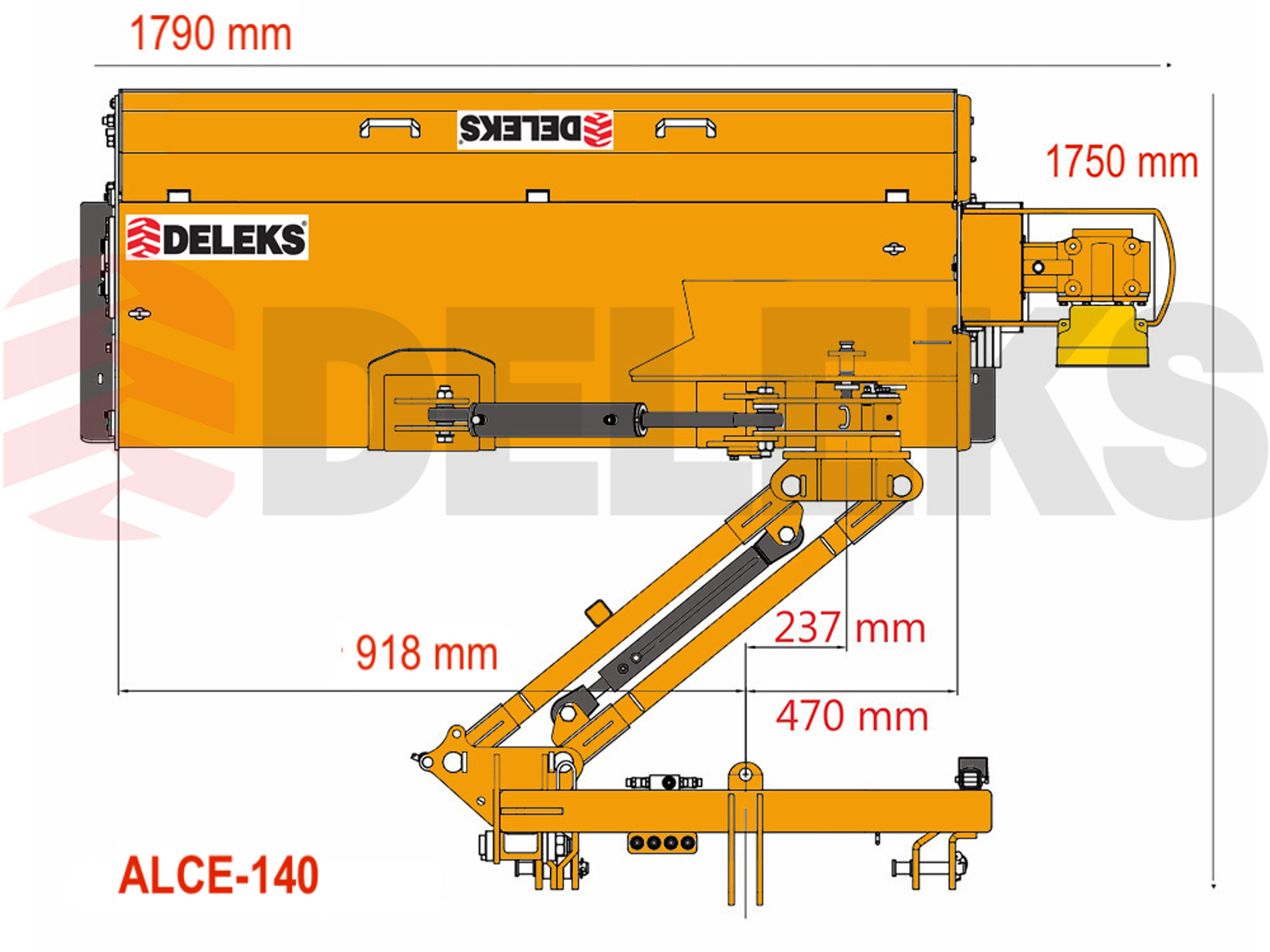

Largeur de travail 1 395 mm, largeur hors tout 1 790 mm, longueur 1 750 mm bras replié, hauteur 1 150 mm, poids 540 kg. Il est expédié sur palette, dans un emballage de 180 × 100 × 100 cm (696 kg brut, 1,80 m³), avec livraison gratuite. Il est conforme à la directive Machines CE, certifié TÜV et garanti 2 ans.

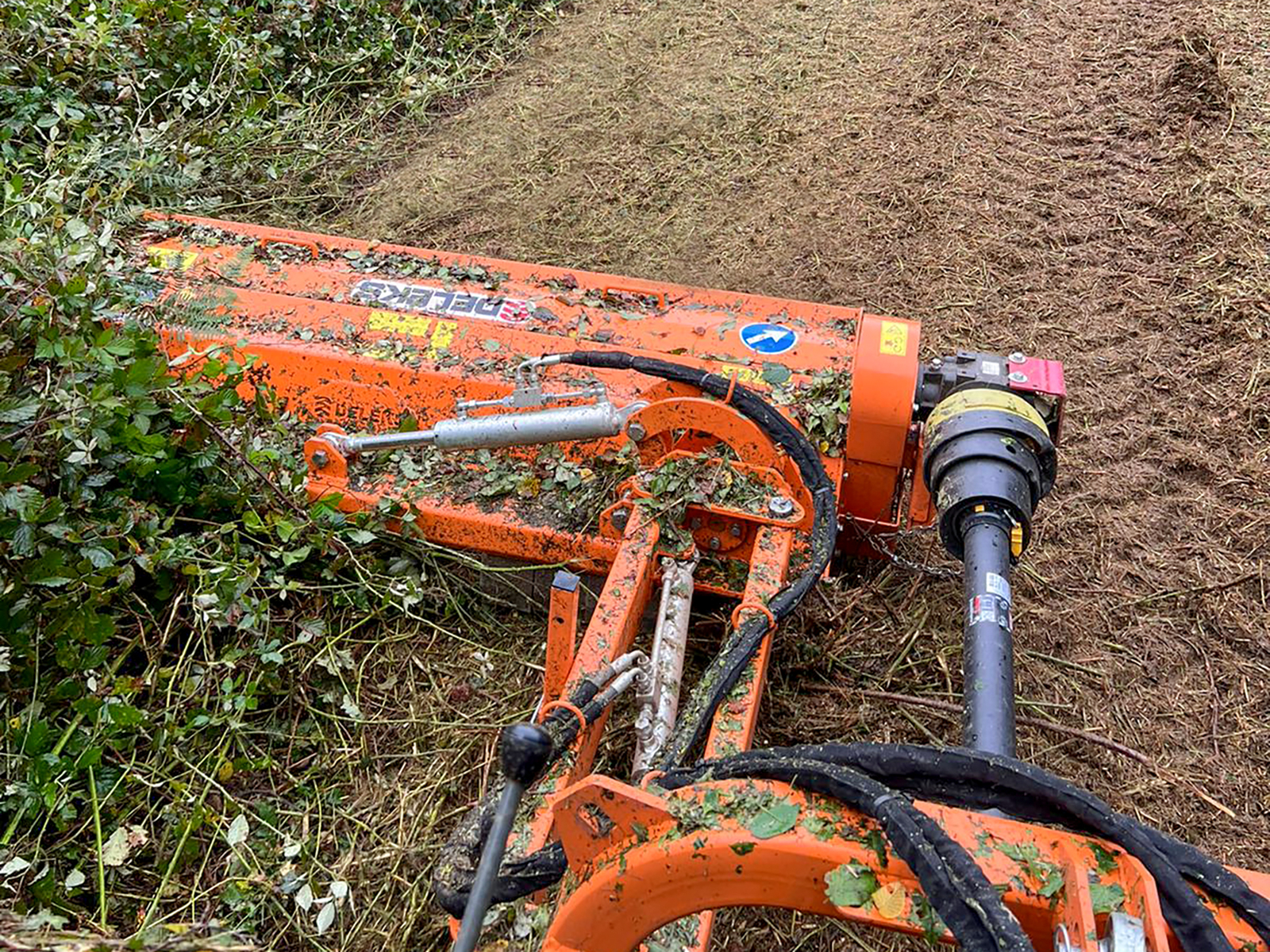

Domaines d'utilisation
- Bords de route, accotements et travaux communaux : tête déportée

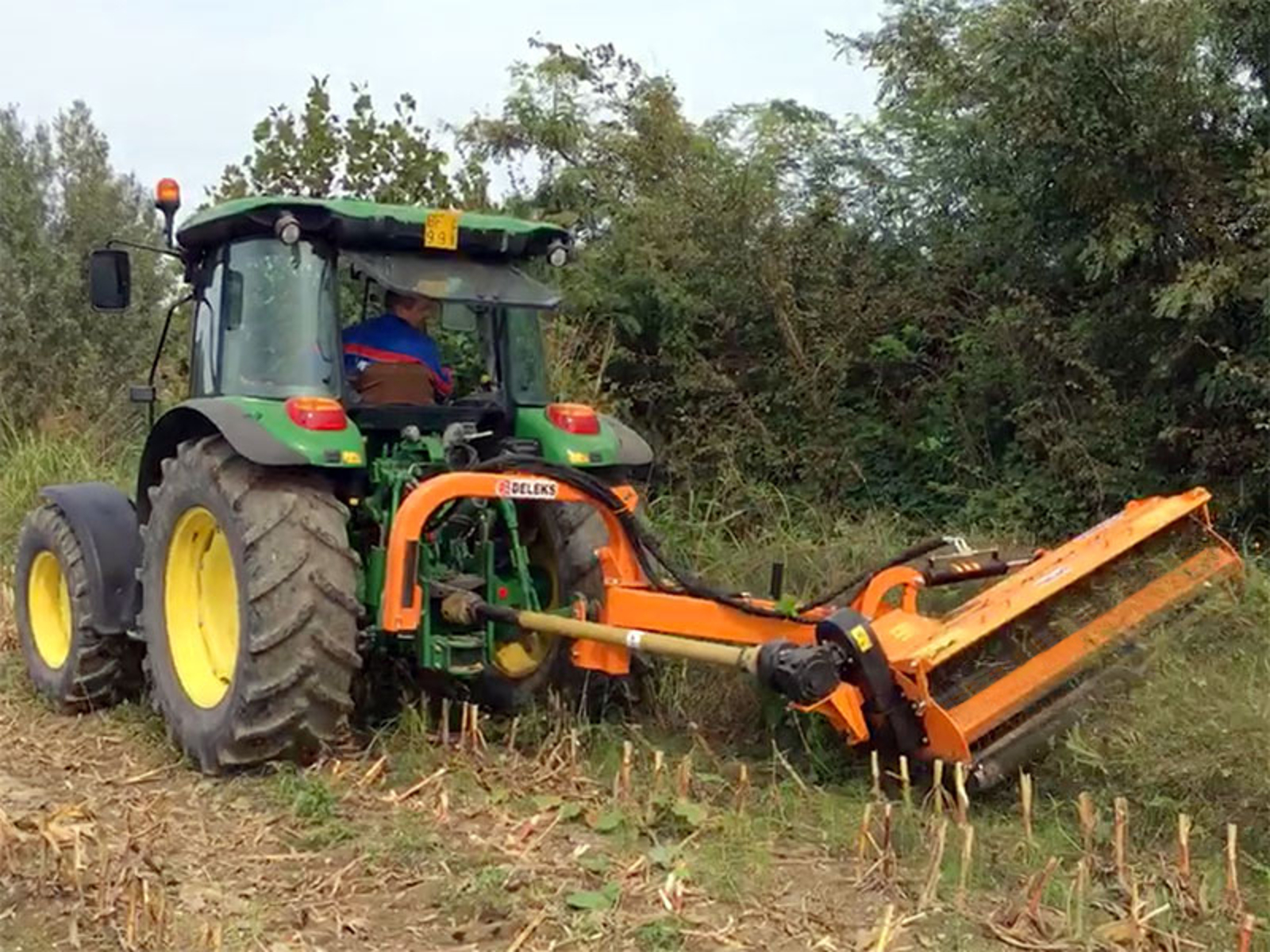

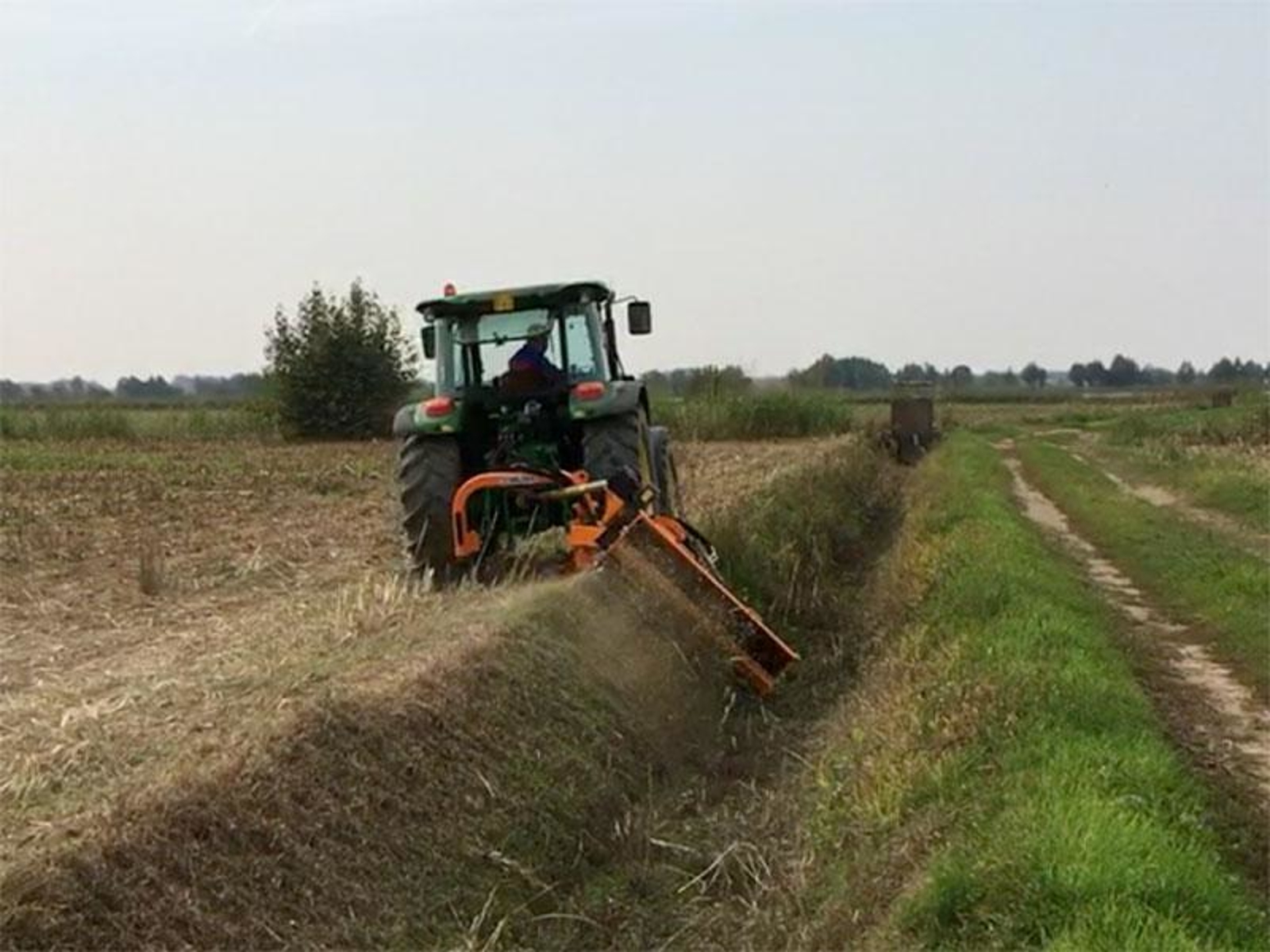

- Fossés, talus et terrains en pente : tête inclinée jusqu'à -60°

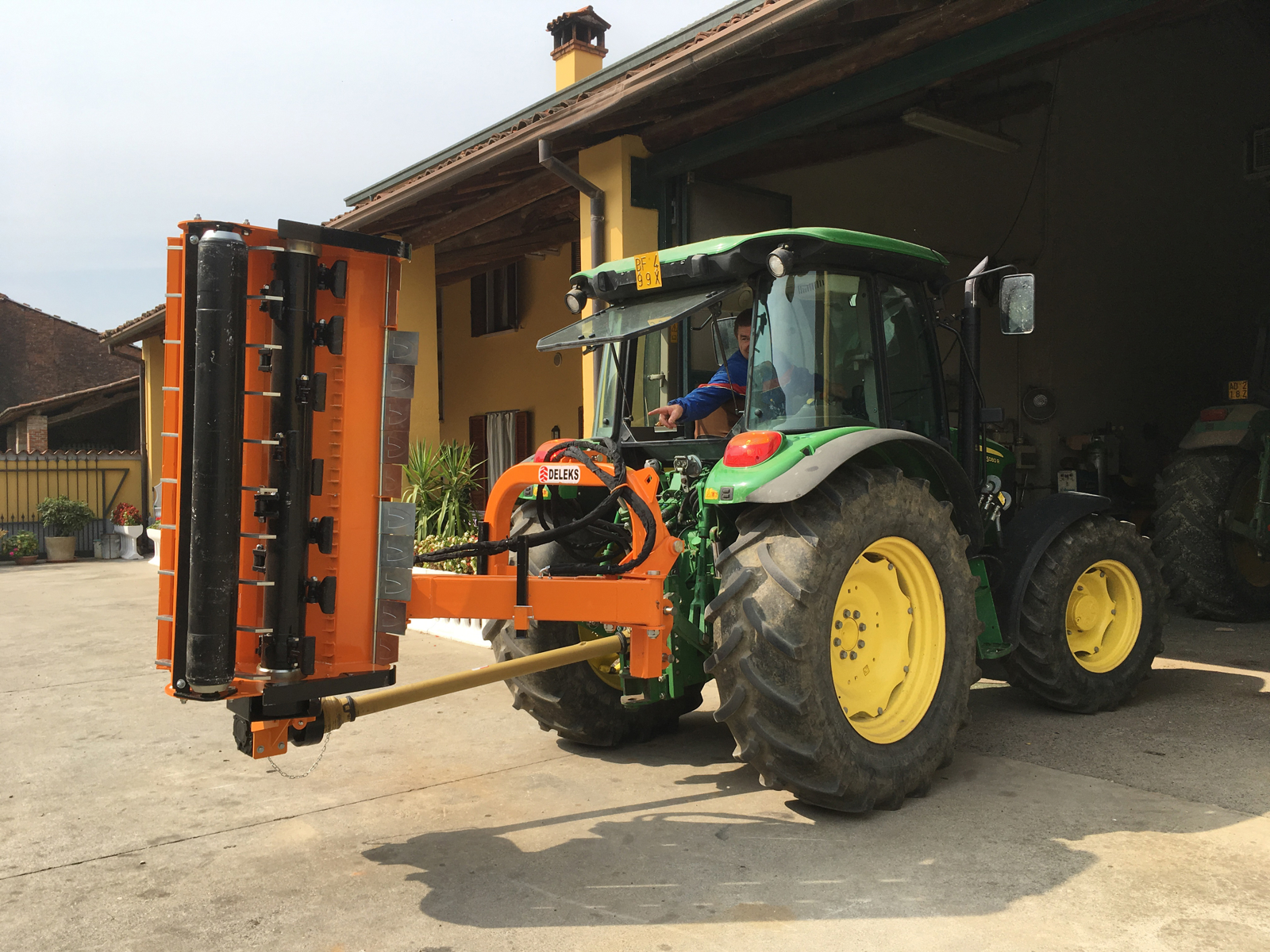

- Haies et buissons : tête à la verticale, à +90°

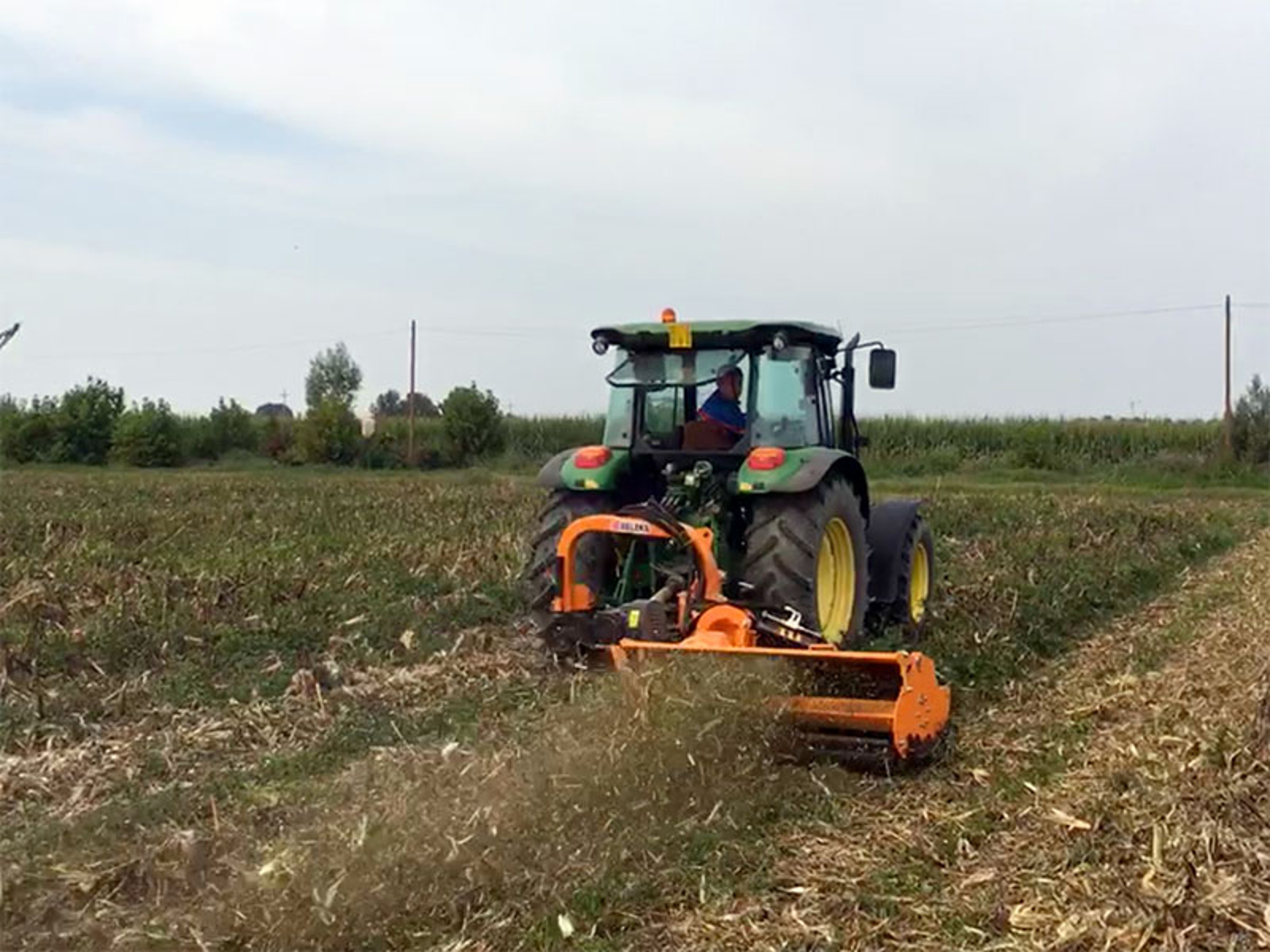

- Herbes hautes, ronces et branchages jusqu'à 6-7 cm de diamètre
- En plaine comme en pente, avec des tracteurs de 50 à 90 ch
Options et pièces de rechange
Depuis cette fiche, vous pouvez ajouter à la commande le kit de 10 marteaux (MAZZE10A), les 10 écrous et boulons pour marteaux (DB10A), le kit de 54 couteaux (COLTELLI54TORO), le jeu de 4 courroies de rechange (CINGHIE4A), les axes de rechange pour l'attelage 3 points de catégorie 2 (3PERNI2A), le troisième point de 680 mm (BE0124) et le troisième point de 730 mm (BE0125). Les autres pièces s'identifient sur les vues éclatées avec le service technique.
FAQ
Quelle puissance faut-il pour l'ALCE-140 ?
De 50 à 90 ch, avec une prise de force à 540 tr/min et un attelage 3 points de catégorie 2. Le relevage compte aussi : il doit pouvoir soulever les 540 kg du broyeur.
De combien l'ALCE-140 sort-il sur le côté ?

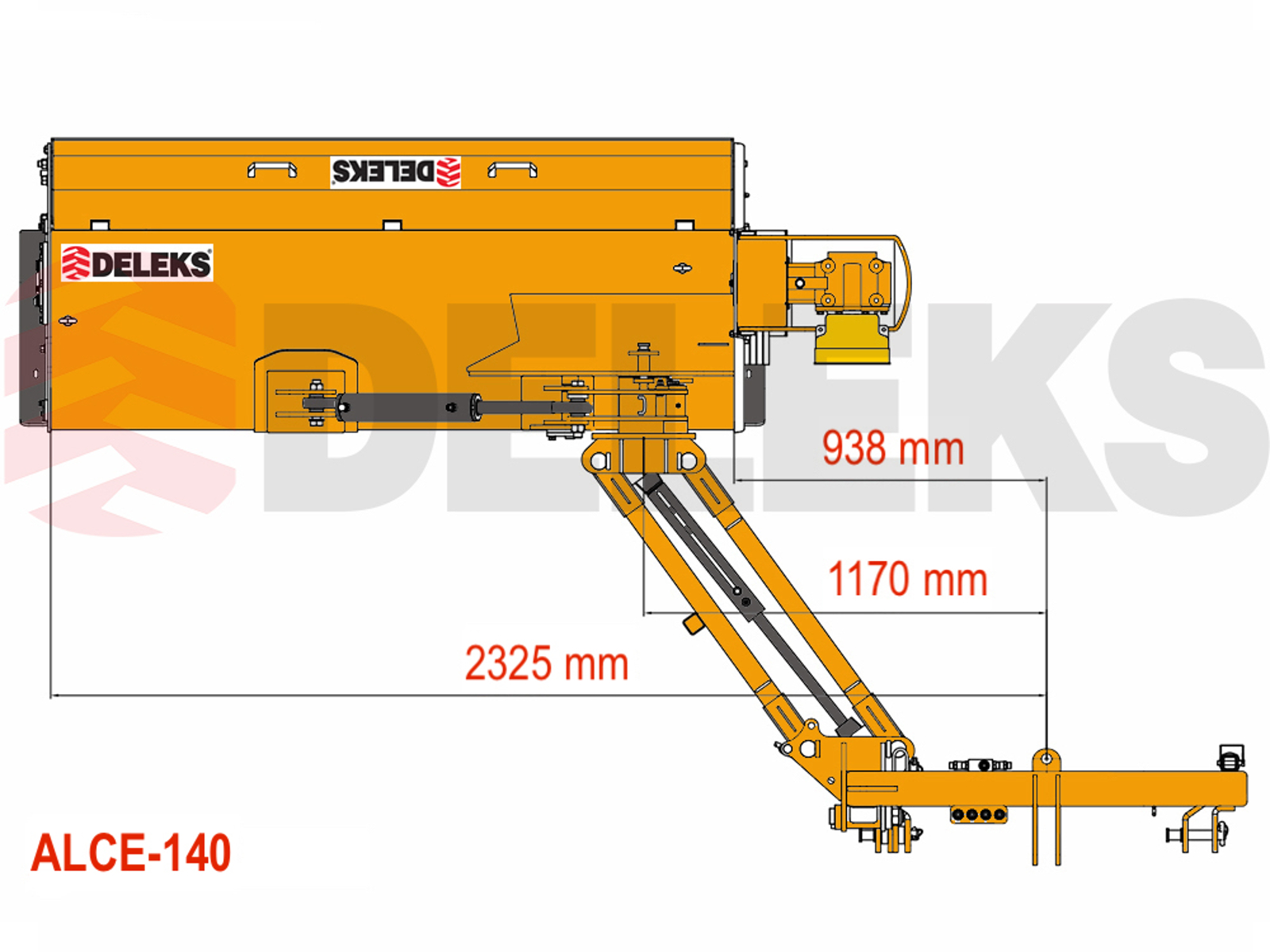

Bras entièrement sorti, la tête travaille entre environ 0,9 m et 2,3 m de l'axe du tracteur, côté droit.

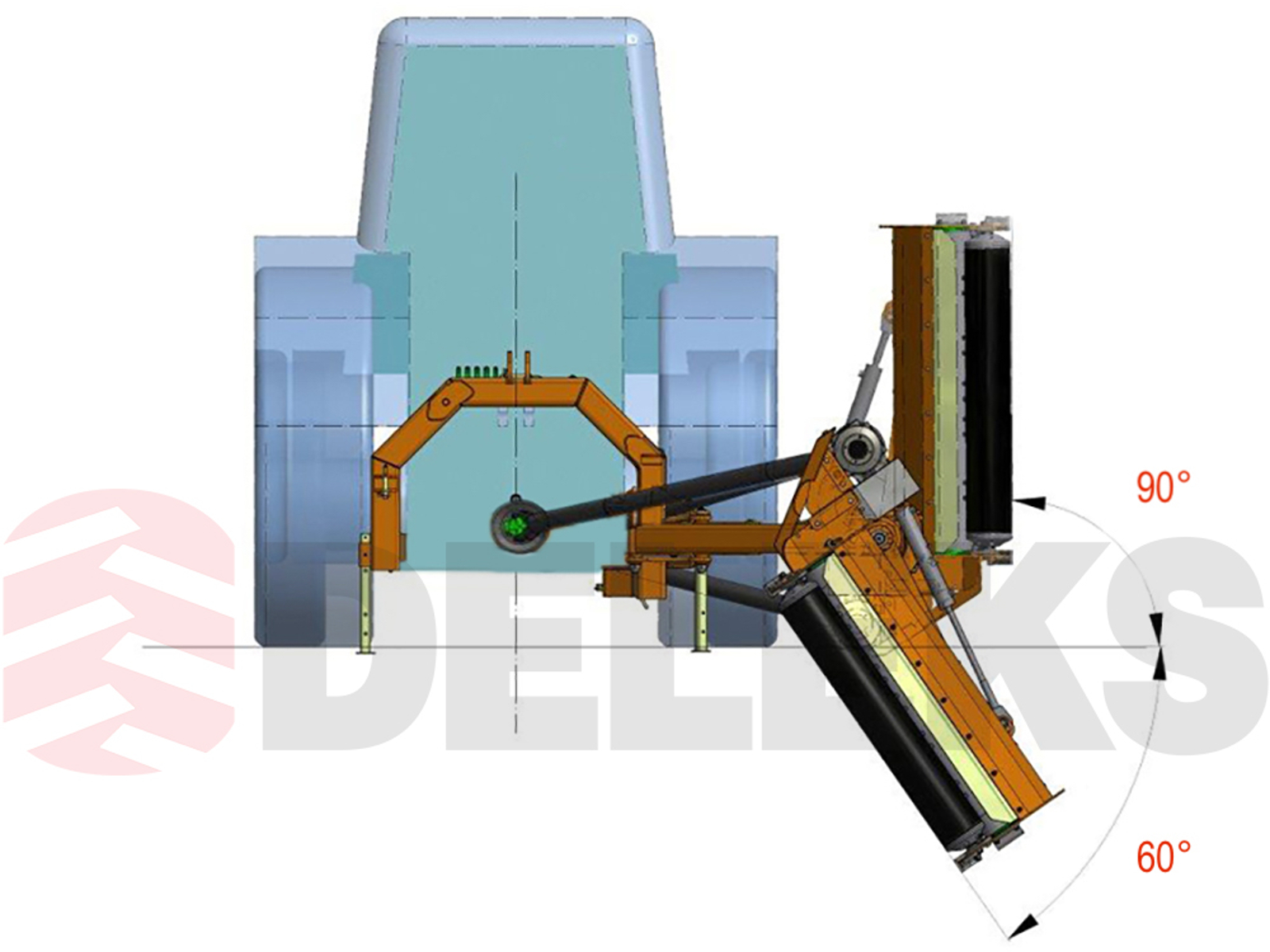

De combien la tête s'incline-t-elle ?
De +90° vers le haut, à la verticale, pour les haies et les buissons, à -60° vers le bas, pour les fossés et les talus.
Que faut-il sur le tracteur pour le commander ?
4 prises hydrauliques ½ pouce pour les 4 flexibles du broyeur, avec coupleurs rapides agricoles : ils commandent le déport latéral et l'inclinaison.
Quelles branches broie-t-il ?
Les herbes hautes, les ronces et les branchages jusqu'à 6-7 cm de diamètre.
Marteaux ou couteaux ?
Il est livré avec 12 marteaux de 1 100 g à base large de 14 cm. En option, le kit de 54 couteaux (COLTELLI54TORO) se monte à la place des marteaux.
Comment se règle la hauteur de coupe ?
De 35 à 95 mm, avec le rouleau arrière et les patins latéraux.
Le cardan est-il fourni ?

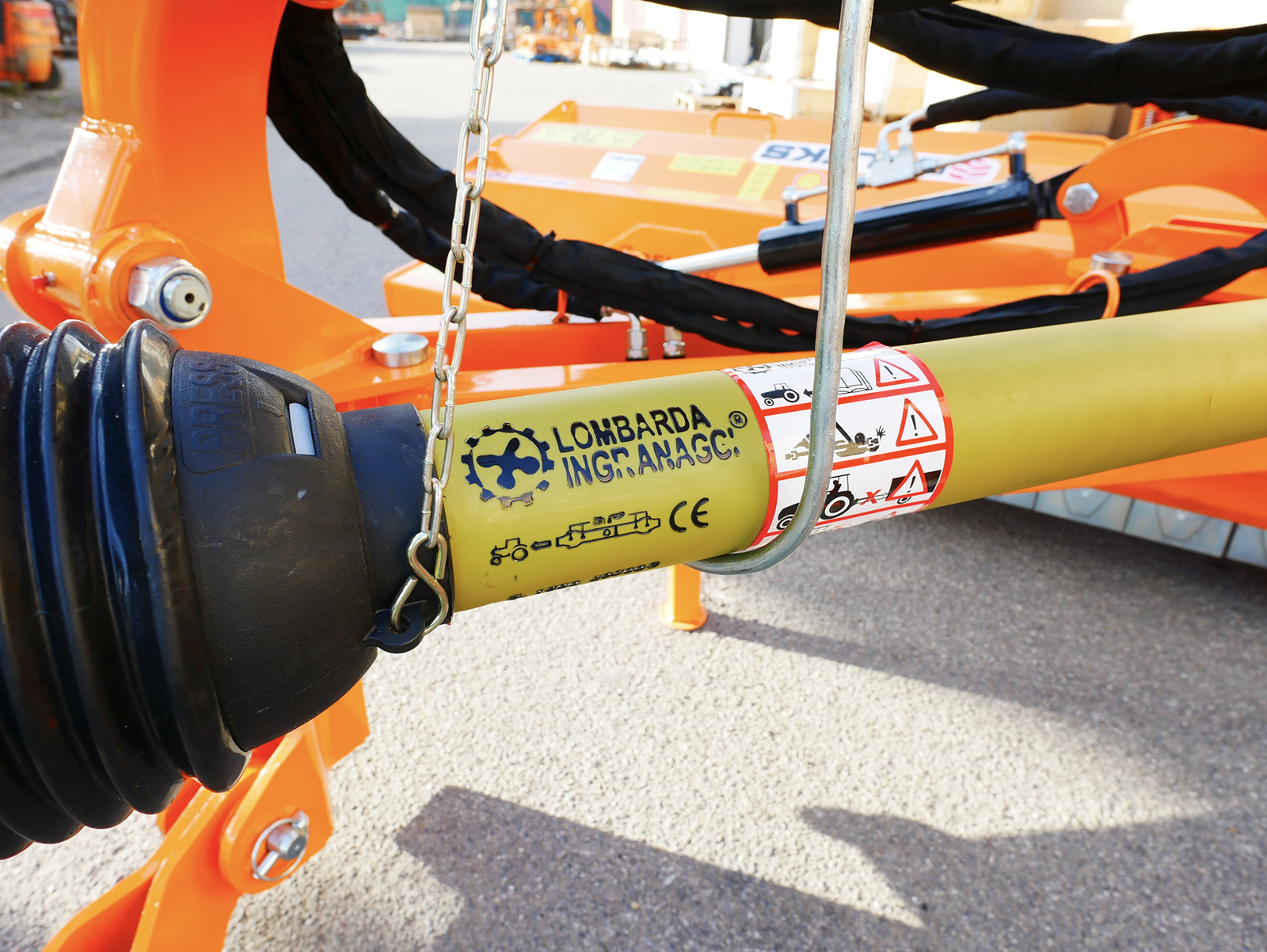

Oui : cardan homologué CE de catégorie 6, longueur 1 800 mm, double homocinétique, avec un joint grand angle des deux côtés.
Quelle différence avec le DRAGON ?
Le DRAGON est la version renforcée, de 180 à 220 cm et de 750 à 815 kg, pour tracteurs de 80 à 130 ch : rotor de 168 mm sur roulements NSK, 5 courroies, flancs de 10 mm et vérins surdimensionnés avec clapet de blocage. L'ALCE va de 140 à 220 cm et de 540 à 720 kg, pour tracteurs de 50 à 110 ch.
Pièces de rechange et assistance DELEKS®
Les pièces de rechange d'origine partent des entrepôts DELEKS® en Europe : marteaux, supports, courroies, roulements, rouleau arrière, patins et éléments de transmission sont disponibles pour l'entretien courant comme pour les réparations. Le service après-vente DELEKS® suit directement chaque client : conseil technique, gestion de la garantie, pièces d'origine identifiées sur les vues éclatées et aide au choix du broyeur et des accessoires adaptés au tracteur. La machine est livrée avec la déclaration de conformité CE, la facture et la notice d'utilisation et d'entretien. Garantie 2 ans et livraison gratuite.
CARACTERISTIQUES
| Caractéristiques | Unité métrique |
|---|---|
| Largeur de travail | 1395.0 mm |
| Largeur total | 1790.0 mm |
| Hauteur de coupe min/max | 35.0 - 95.0 mm |
| Poid | 540.0 kg |
| Hauteur totale | 1150.0 mm |
| Puissance du tracteur | 50 - 90 cv |
| Attelage 3 points | Cat. 2 (ø 25.0-28.0 mm) |
| Position du boitier de transmission | externe |
| Hauteur du capot | 470.0 mm |
| Distance des 2 points inférieurs | 840.0 - 970.0 mm |
| Nbre de marteaux | 12 |
| Diamètre maximum de coupe | 40.0-50.0 mm |
| Longueur totale | 1750.0 mm (fermé) |
| Distance entre le boitier de transmission et la terre | 650.0 mm |
| Epaisseur de la tôle | 5mm + renforts |
| Epaisseur des cotés | 8.0 mm |
| Epaisseur des patins latéraux | 8.0 mm |
| Transmission: type | Courroies V |
| Transmission : boitier de transmission | DELEKS (Garantie 3 ans) |
| Transmission : prise de force | 540 r/min |
| Transmission : sens de rotation | Horaire |
| Transmission : roue libre | √ |
| Transmission : vitesse du rotor | 2134 rpm |
| Transmission : huile du boitier | Oui / SAE 120 - ISO 72925 |
| Transmission : ø poulie supérieure | 220.0 mm |
| Transmission : ø poulie inférieure | 165.0 mm |
| Transmission : Nombre de courroie | 4 |
| Transmission : dimensions des courroies | 17x1270 |
| Rotor : diamètre | 152.0 mm |
| Rotor : roulement et dimensions | 40x90 |
| Rotor : équilibrage | Électronique |
| Rotor : épaisseur | 8.0 mm |
| Marteau : poid | 1100.0 g |
| Marteau : ø du trou | 16.0 mm |
| Marteau : largeur de base | 140.0 mm |
| Marteau : largeur de la tête | 40.0 mm |
| Marteau : extension diagonale | 97.0 mm |
| Rouleau : diamètre | 152.0 mm |
| Rouleau: épaiseur | 6.0 mm |
| Rouleau: roulements et dimensions | 90x40 mm - GB276-6308 |
| Déport et dimensions | Voir photos |
| ø vérin hydraulique A | 80.0-35.0 mm |
| ø vérin hydraulique B | 60.0-30.0 mm |
| Pression optimale min/max d'huile | 120 - 150 bar |
| Flux optimale d'huile | 18 - 22 l/min |
| Flexibles hydrauliques | WP 400 Bar, 1/2" Agri Standard |
| Cardan | CE cat. 6 x 1800 mm, double grand angle (homocinétique des deux côtés) |
| Longueur du capot | 770.0 mm |
| Poids brut d'expédition | 696 kg |
| Volume de l'emballage | 1.80 m3 |
| Dimensions de la marchandise pour envoi | 1800.0*1000.0*1000.0 mm |
