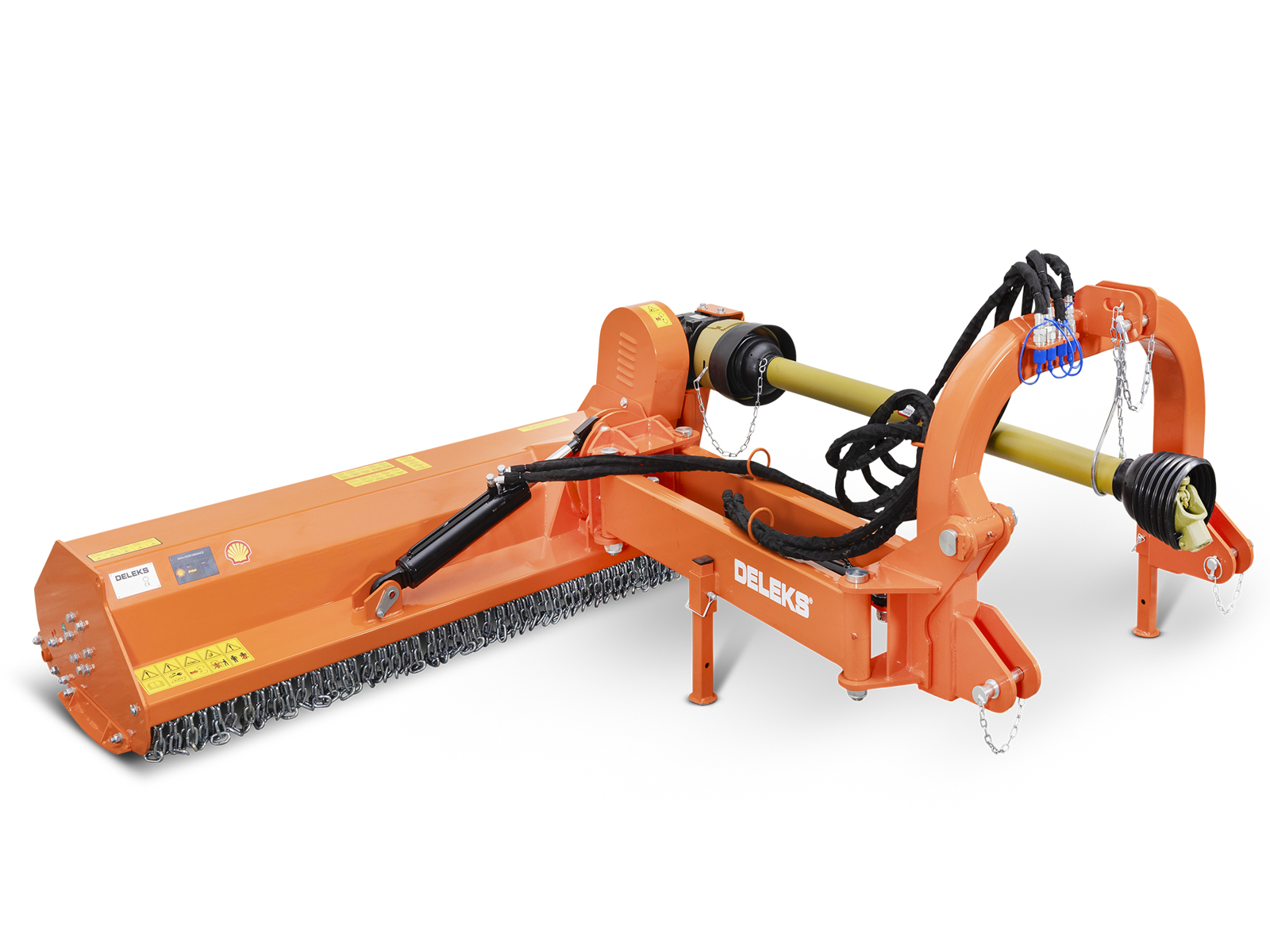

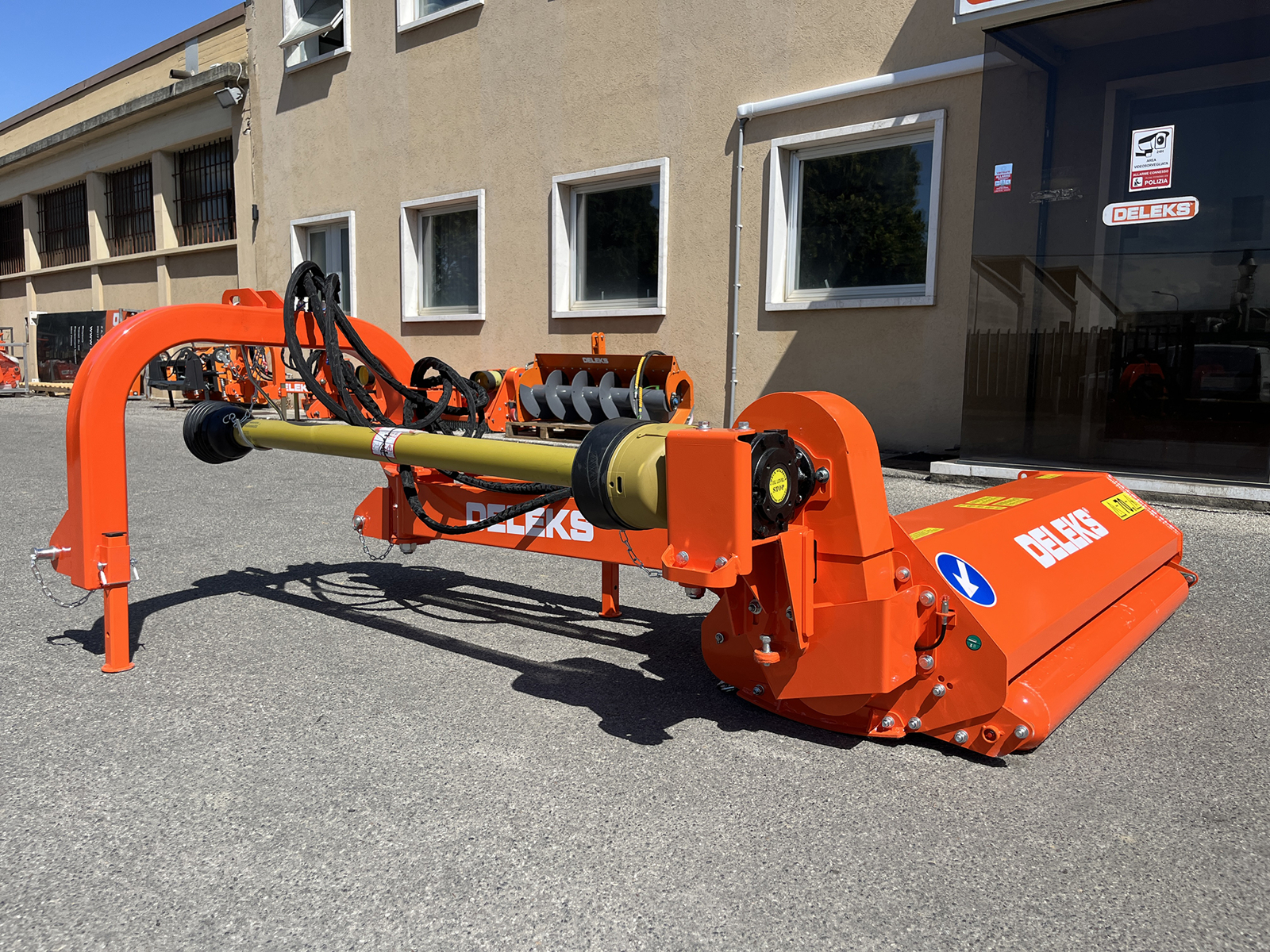

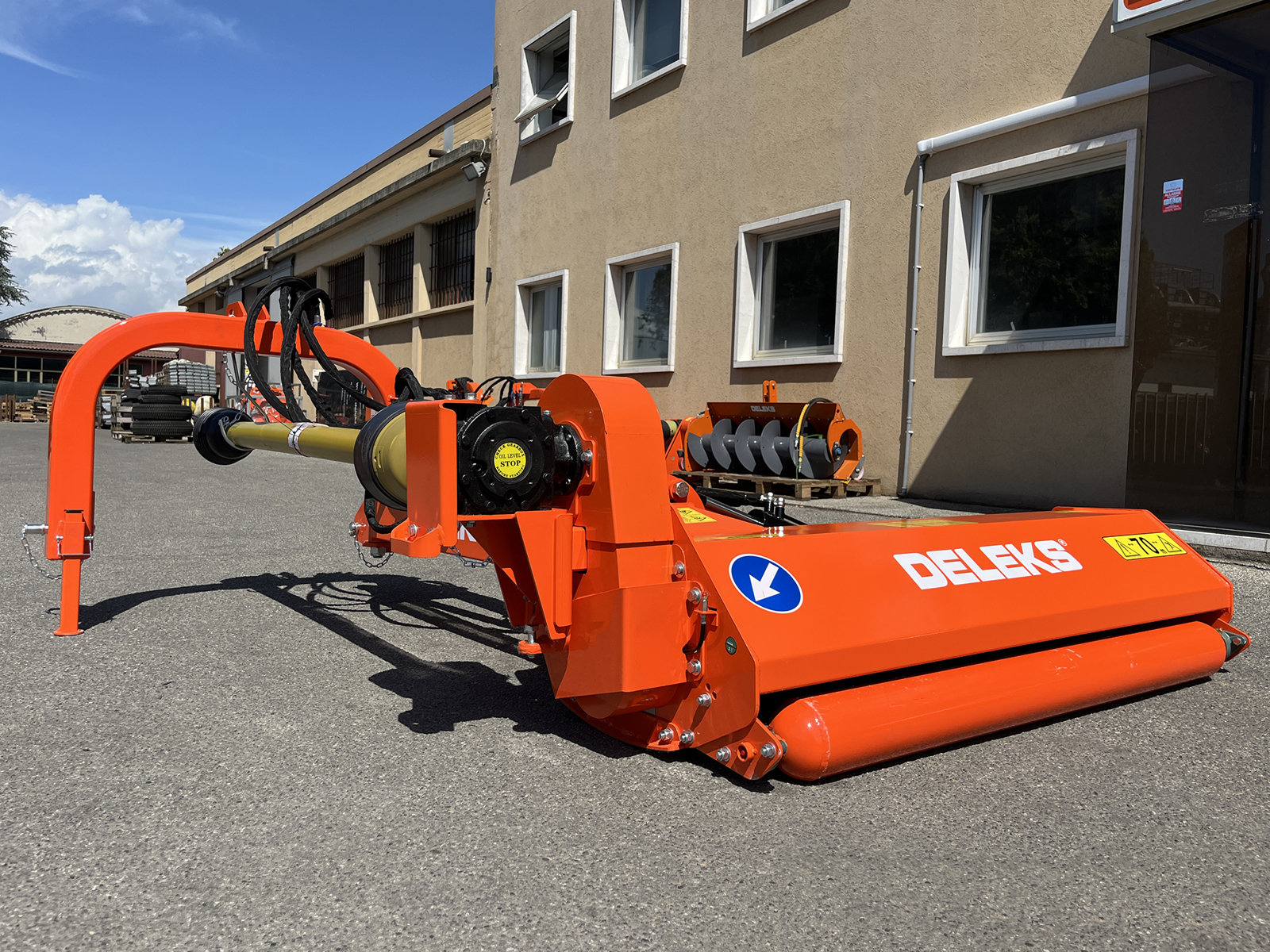

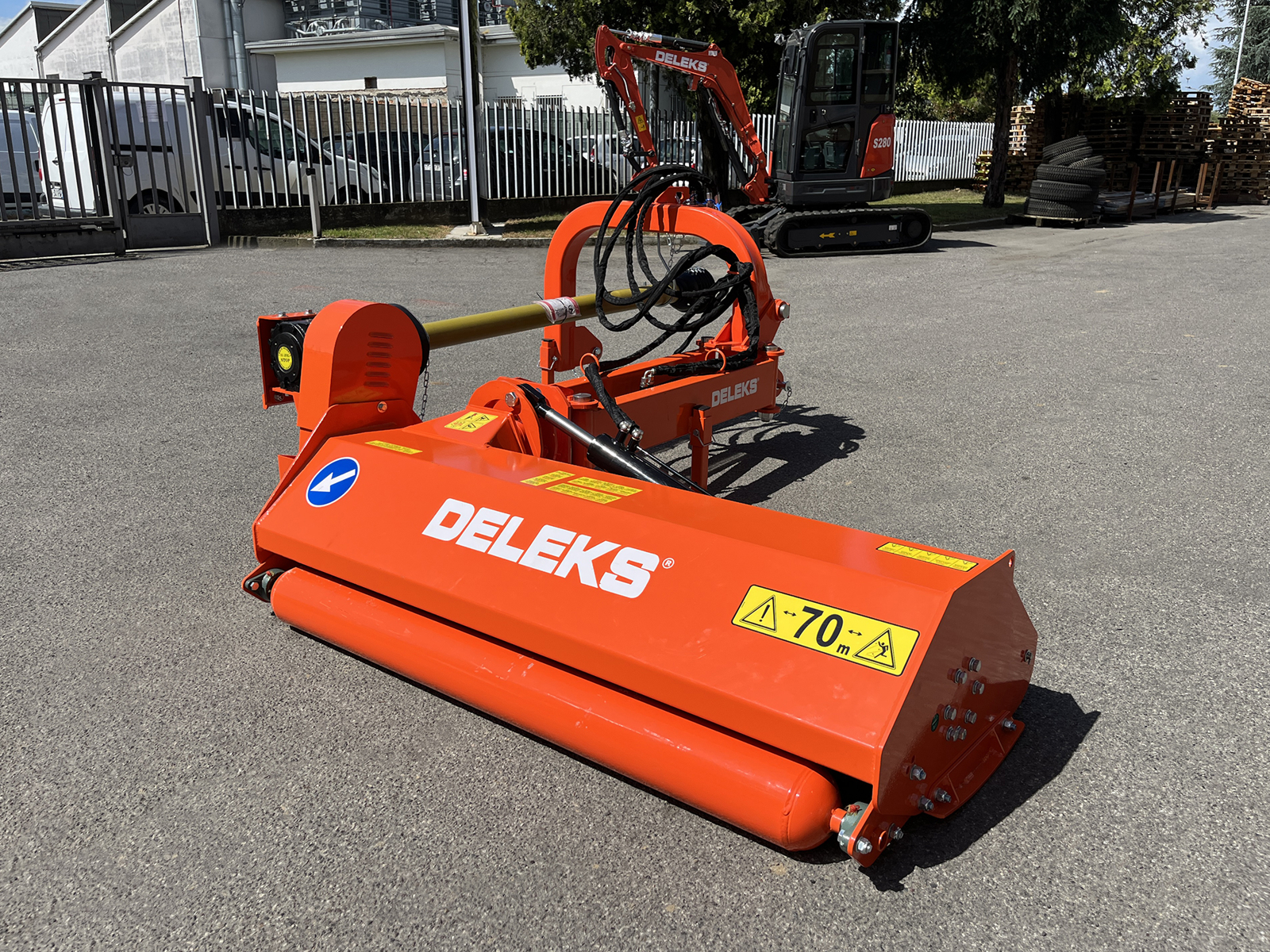

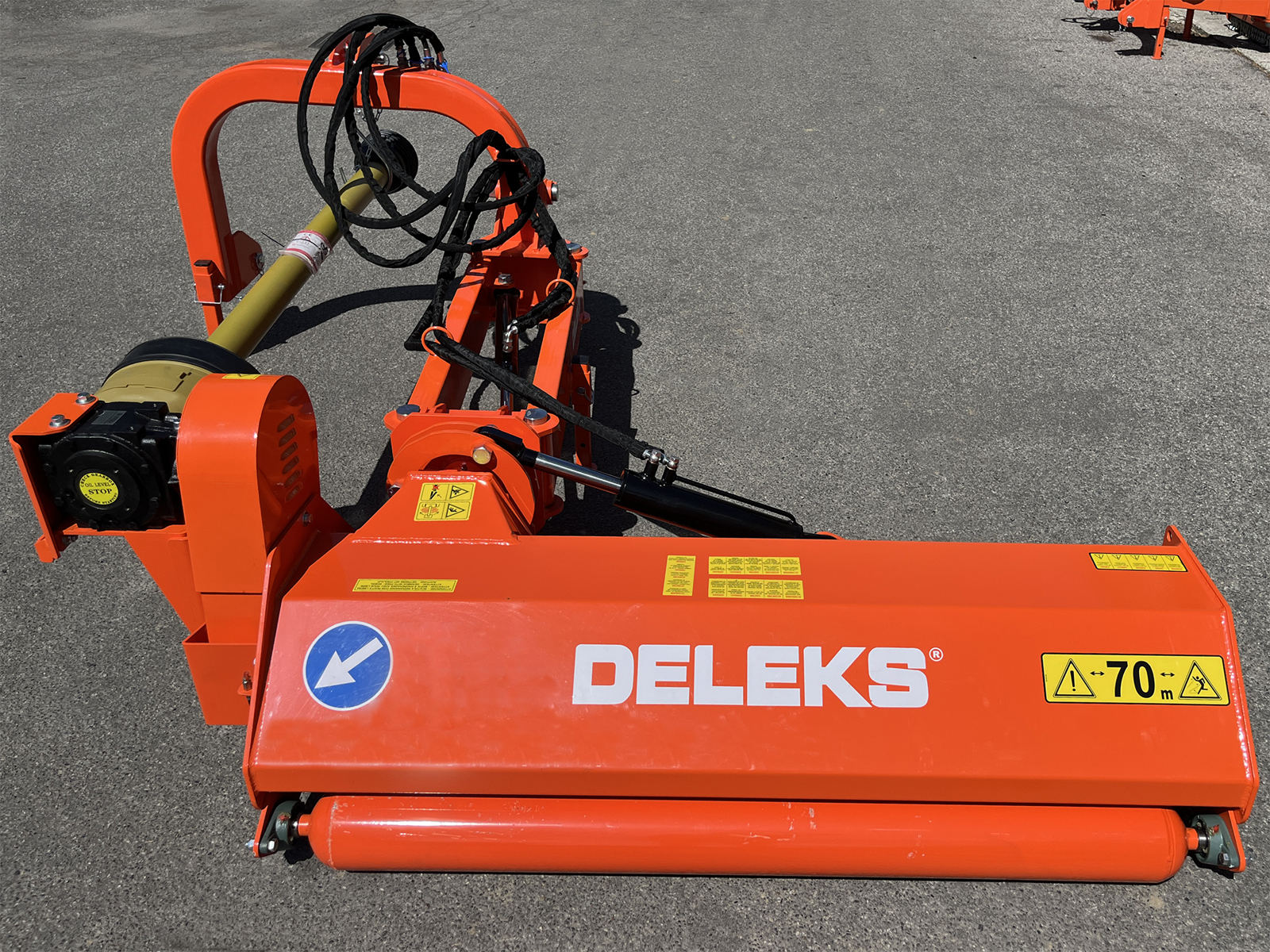

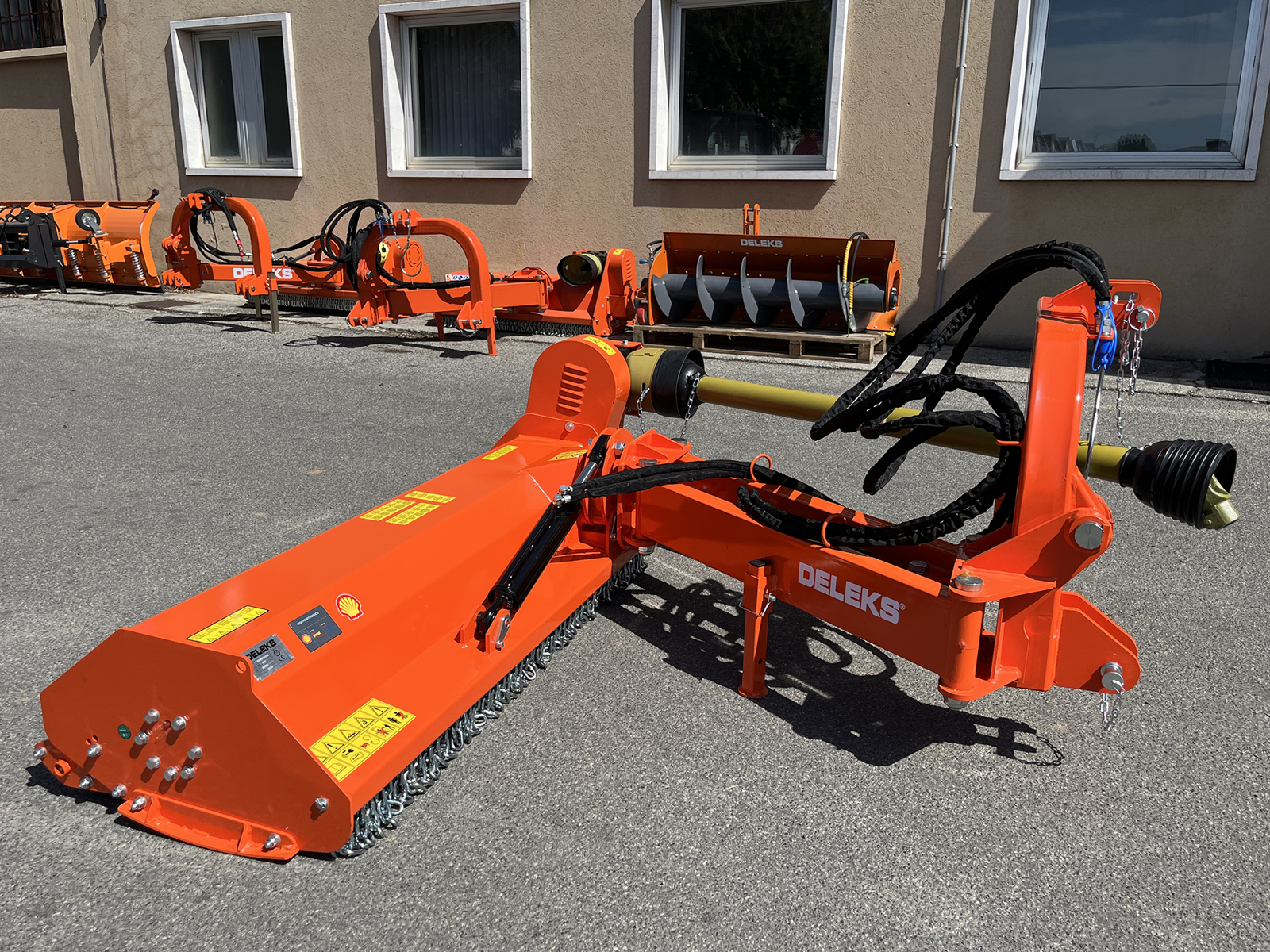

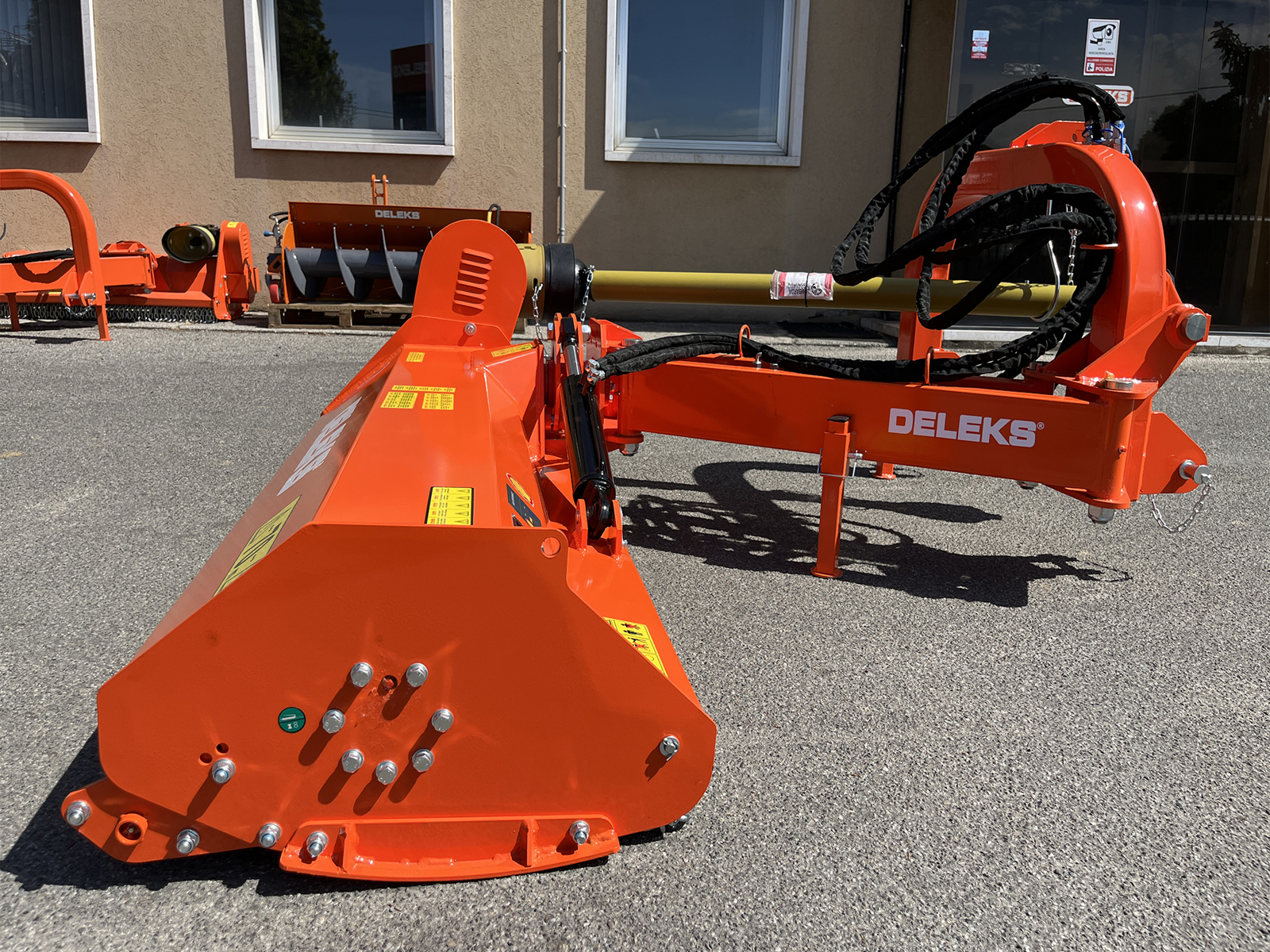

Broyeur déporté pour tracteur 170 cm GIRAFFA-170, broyeur d'accotement à marteaux à boîtier extérieur et cardan double homocinétique pour tracteurs de 50 à 70 ch
DETAILS

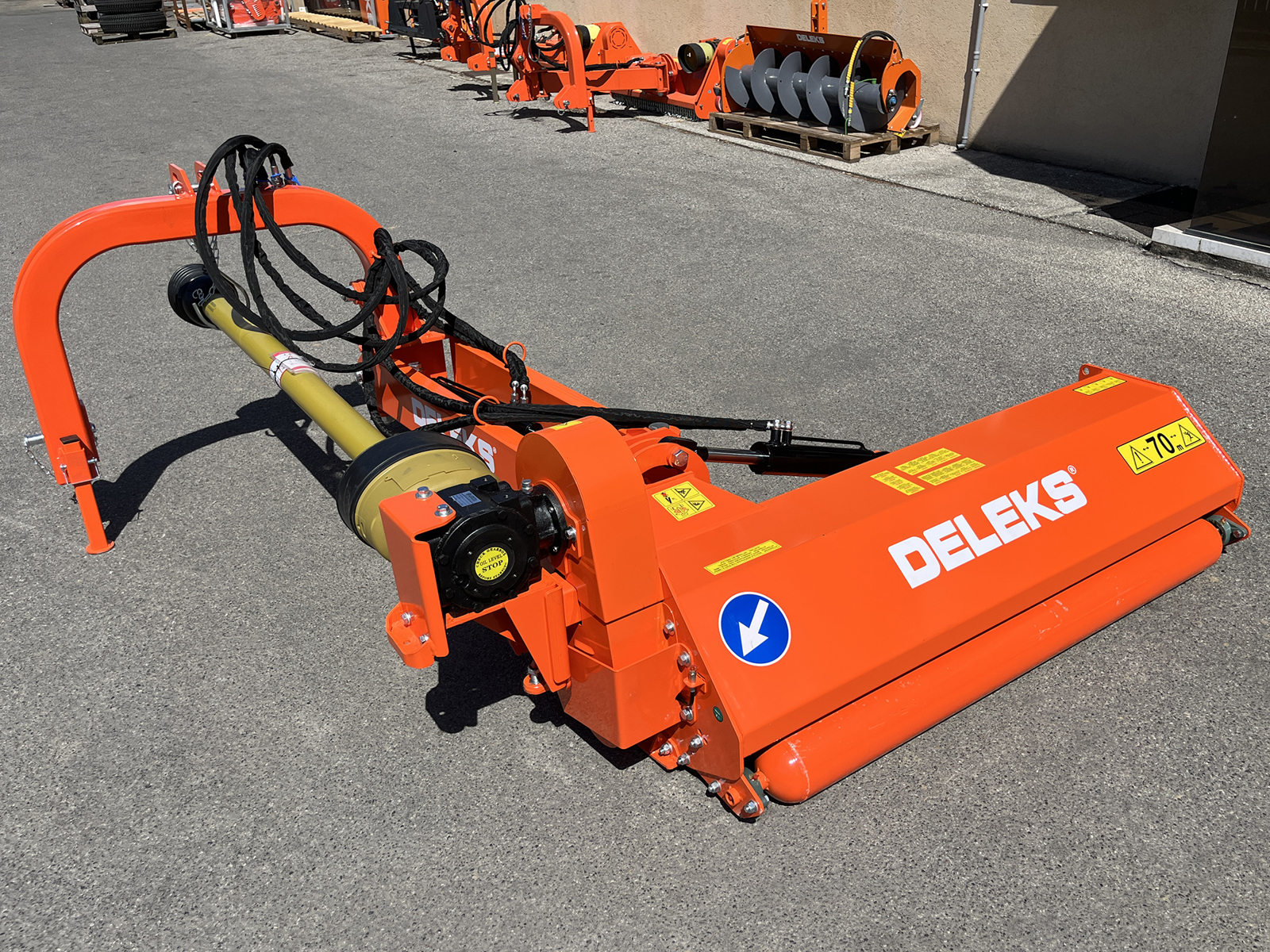

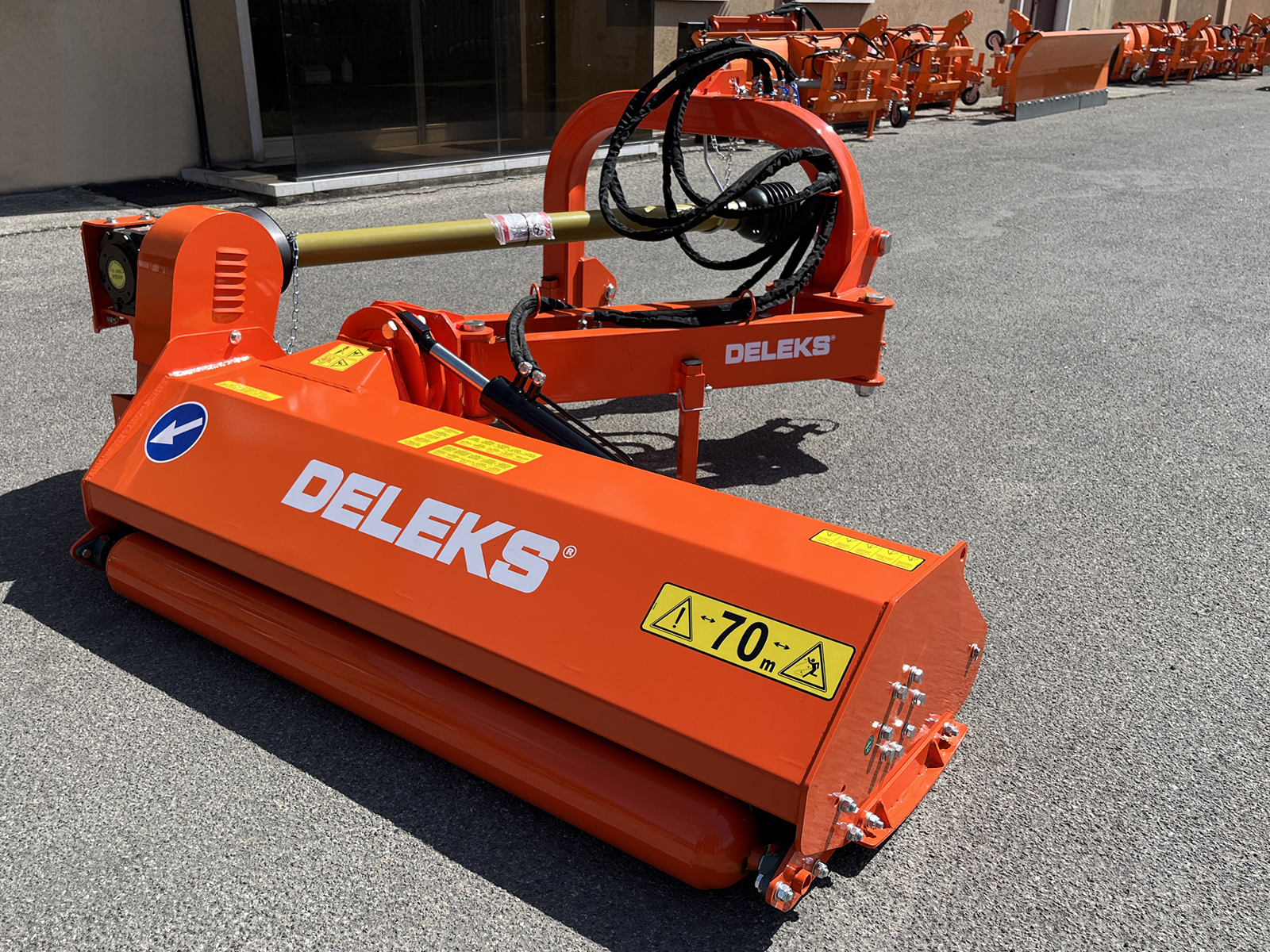

Broyeur déporté pour tracteur avec 170 cm de coupe, DELEKS® GIRAFFA-170 : le broyeur d'accotement à marteaux de la série moyenne pour tracteurs à roues ou à chenilles de 50 à 70 ch, tracteurs fruitiers compris. Deux vérins hydrauliques déportent la tête sur le côté du tracteur et l'inclinent de +90° à -60° : il travaille sur les bords de route, les fossés, les talus et les terrains en pente, à la verticale sur les haies et les buissons et, à plat, entre les rangs. Le boîtier surdimensionné est monté à l'extérieur et le cardan homologué CE de catégorie 6 est double homocinétique, avec un joint grand angle des deux côtés. Le rotor de 127 mm, équilibré électroniquement, porte 28 marteaux de 820 g et pulvérise l'herbe, les ronces et les sarments de vigne et d'olivier jusqu'à 4-5 cm de diamètre. Attelage 3 points avec système Anti Shock, rouleau arrière surdimensionné, transmission à 4 courroies, 504 kg. Certifié TÜV, il est livré avec son cardan, une garantie de 2 ans et la livraison gratuite.
Pour quels tracteurs

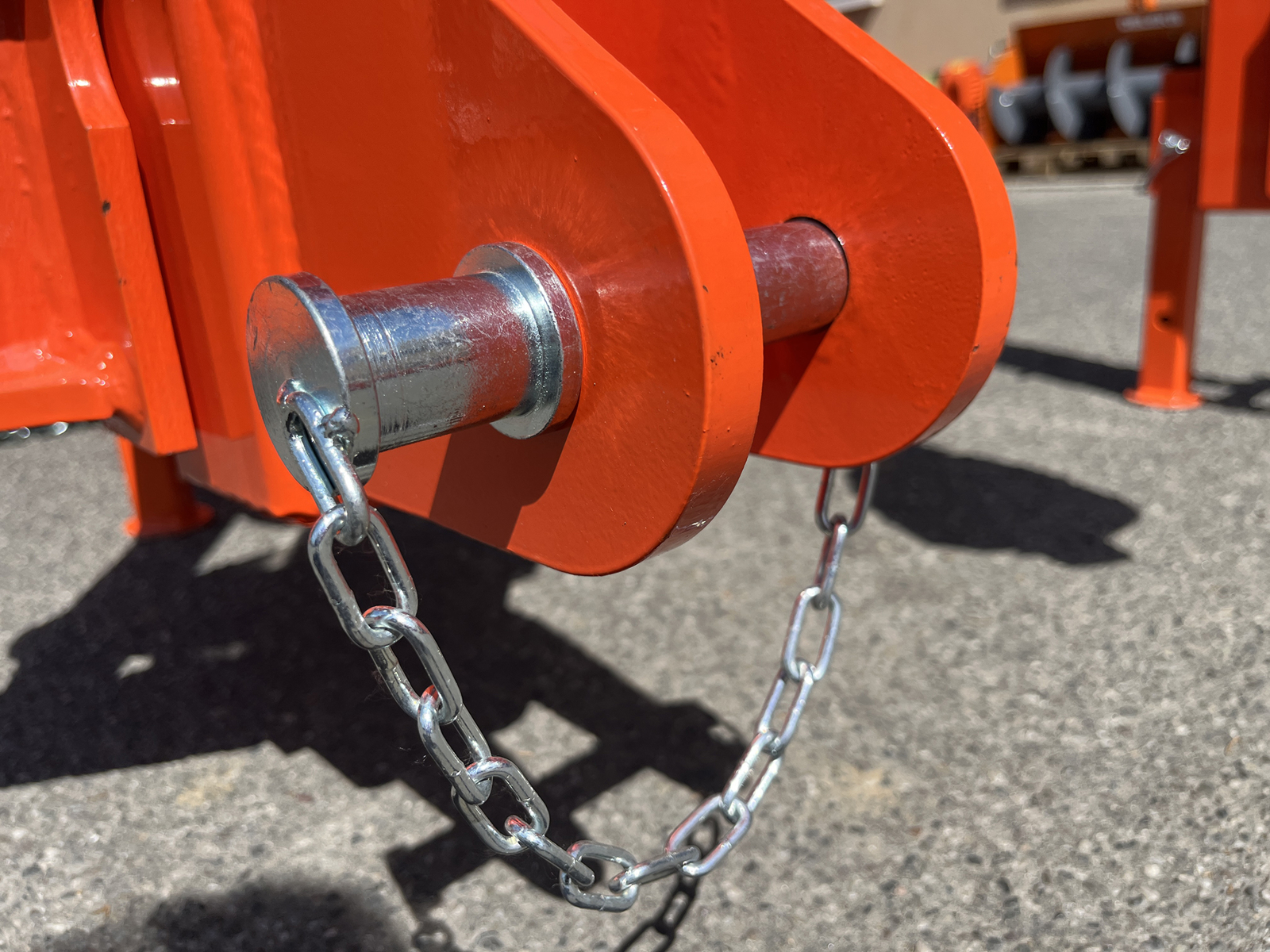

Le GIRAFFA-170 coupe 170 cm et il est conçu pour les tracteurs à roues ou à chenilles de puissance moyenne, de 50 à 70 ch, avec une prise de force à 540 tr/min et un attelage 3 points de catégorie 2 (axes ø 25-28 mm, écartement des bras inférieurs de 820 à 964 mm) : New Holland T4F, John Deere, Landini Mistral, Deutz-Fahr, Lamborghini, McCormick, Same Frutteto, Solis et tracteurs équivalents. Il faut 4 prises hydrauliques ½ pouce sur le tracteur : la machine a 2 vérins et 4 flexibles avec coupleurs rapides agricoles et travaille avec un débit d'huile de 18-22 l/min, à 120-150 bar. Le boîtier est à 550 mm du sol. Il travaille en plaine comme en pente.

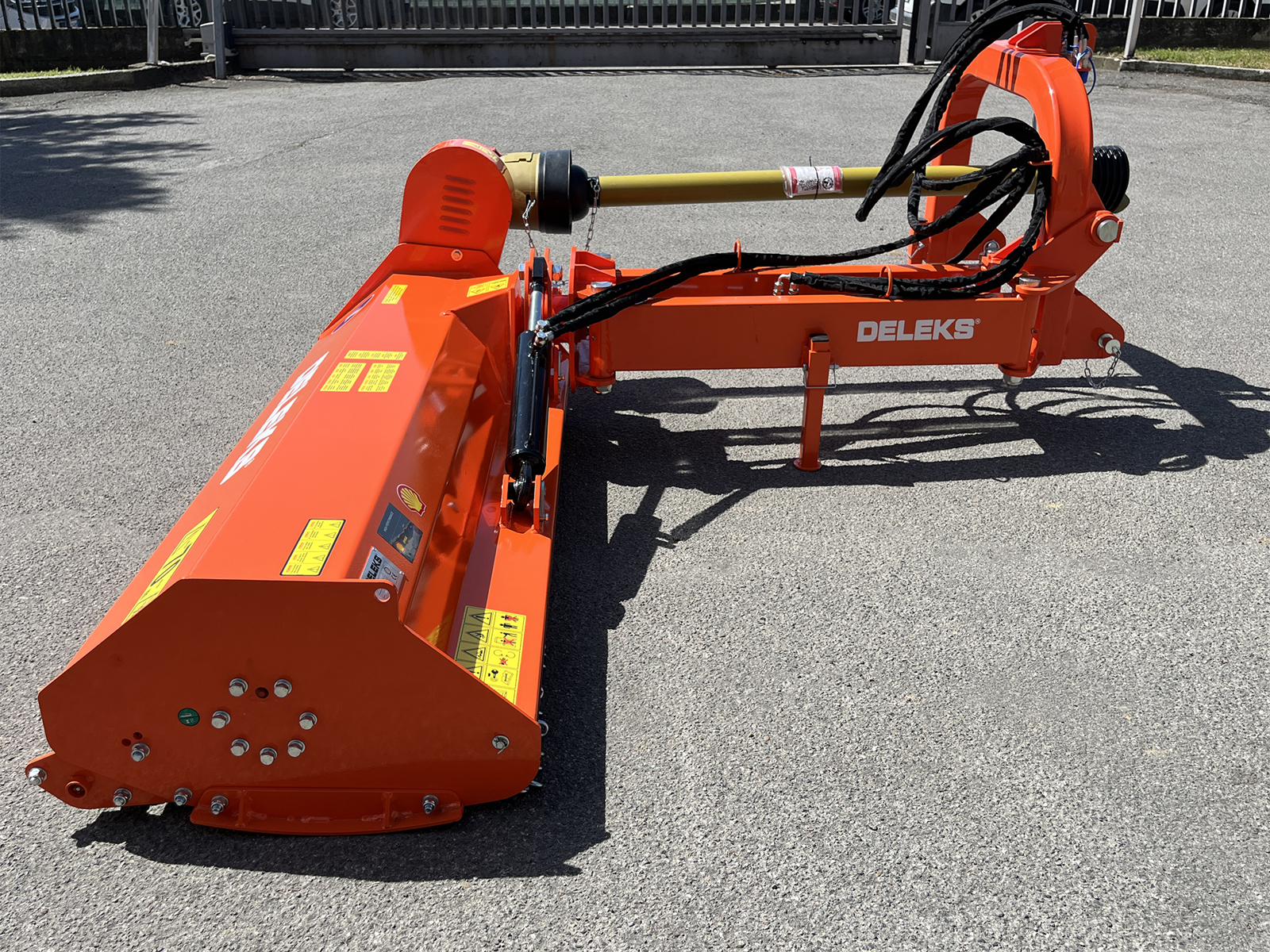

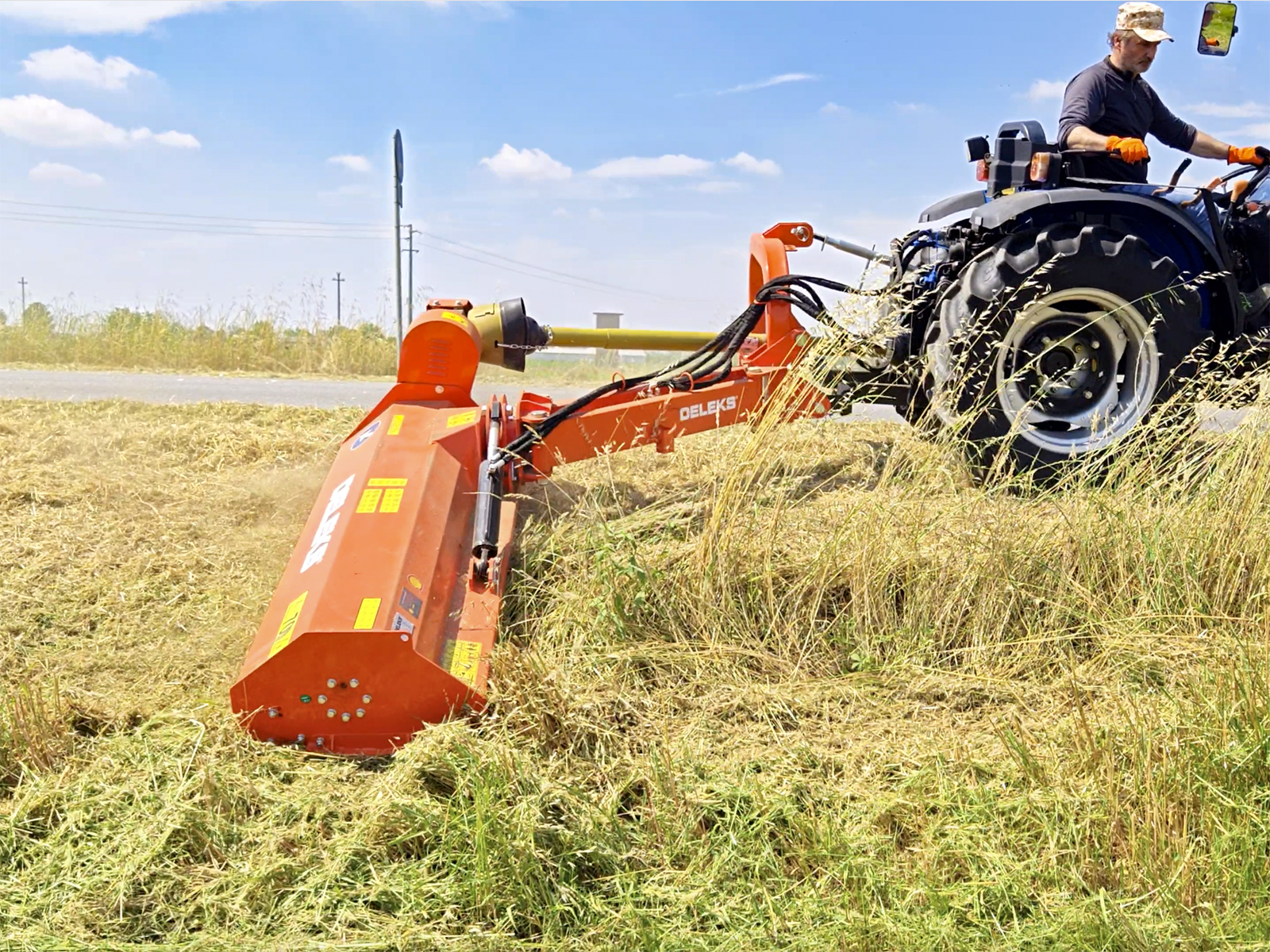

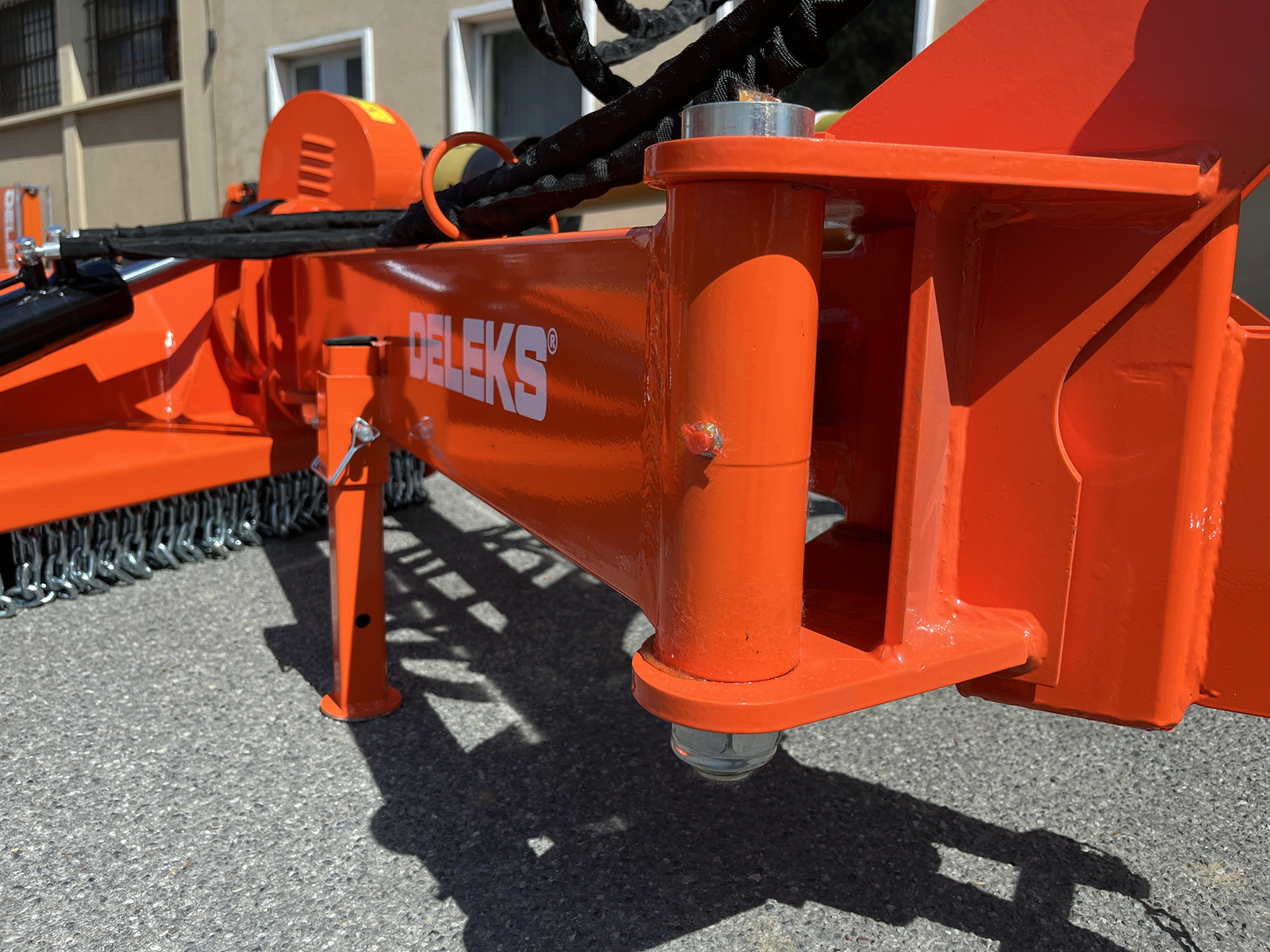

Déport latéral et inclinaison hydrauliques

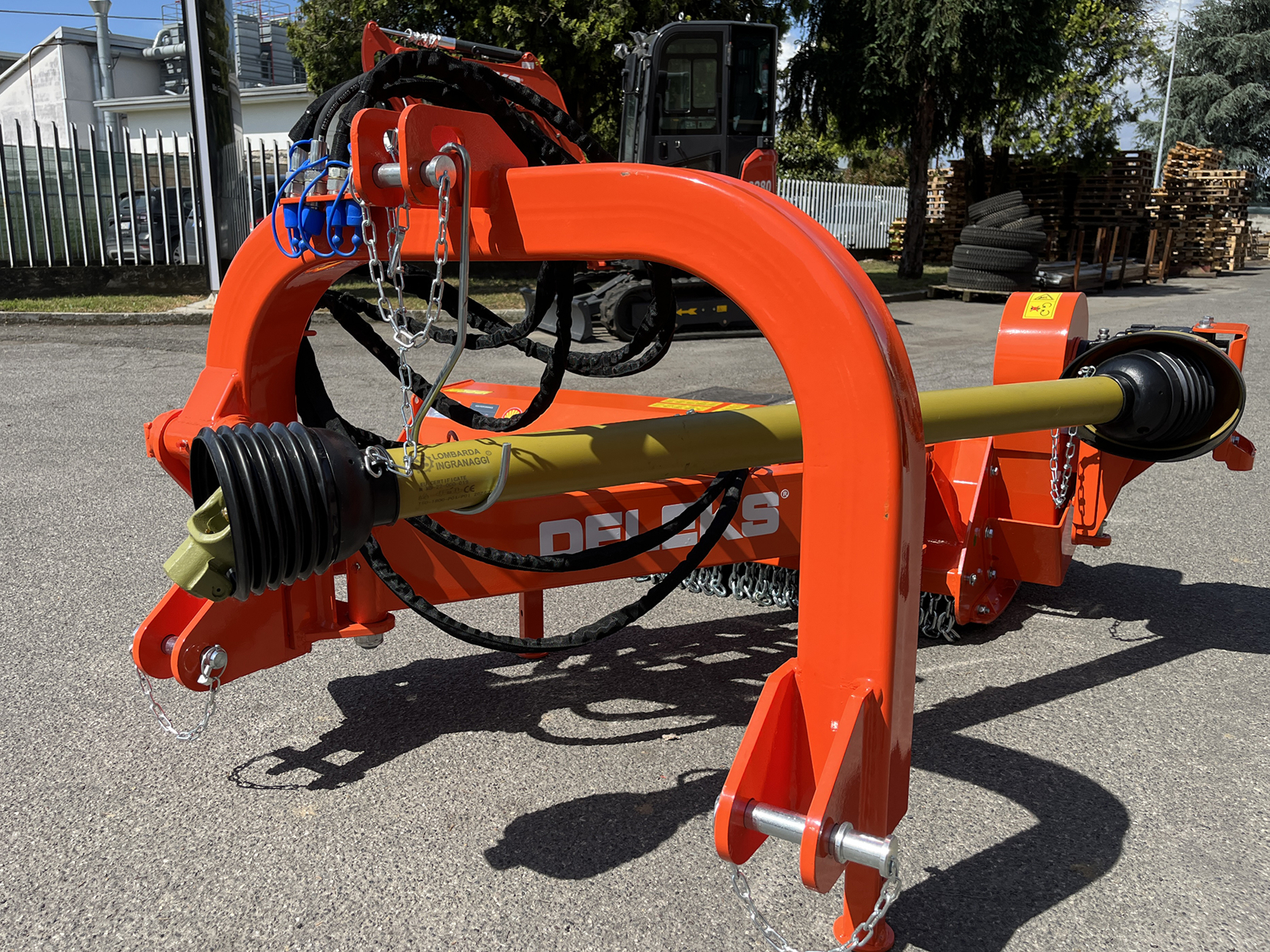

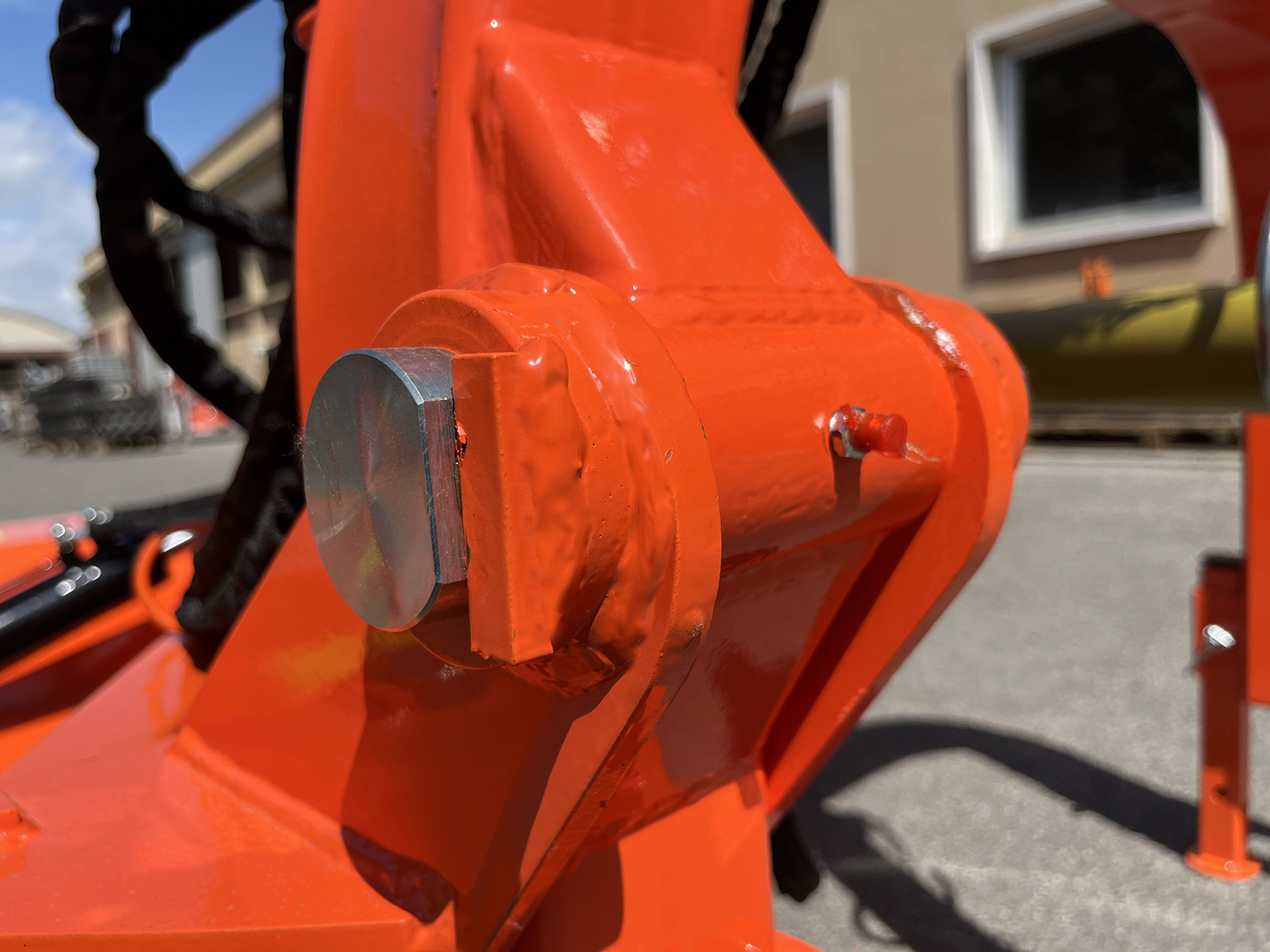

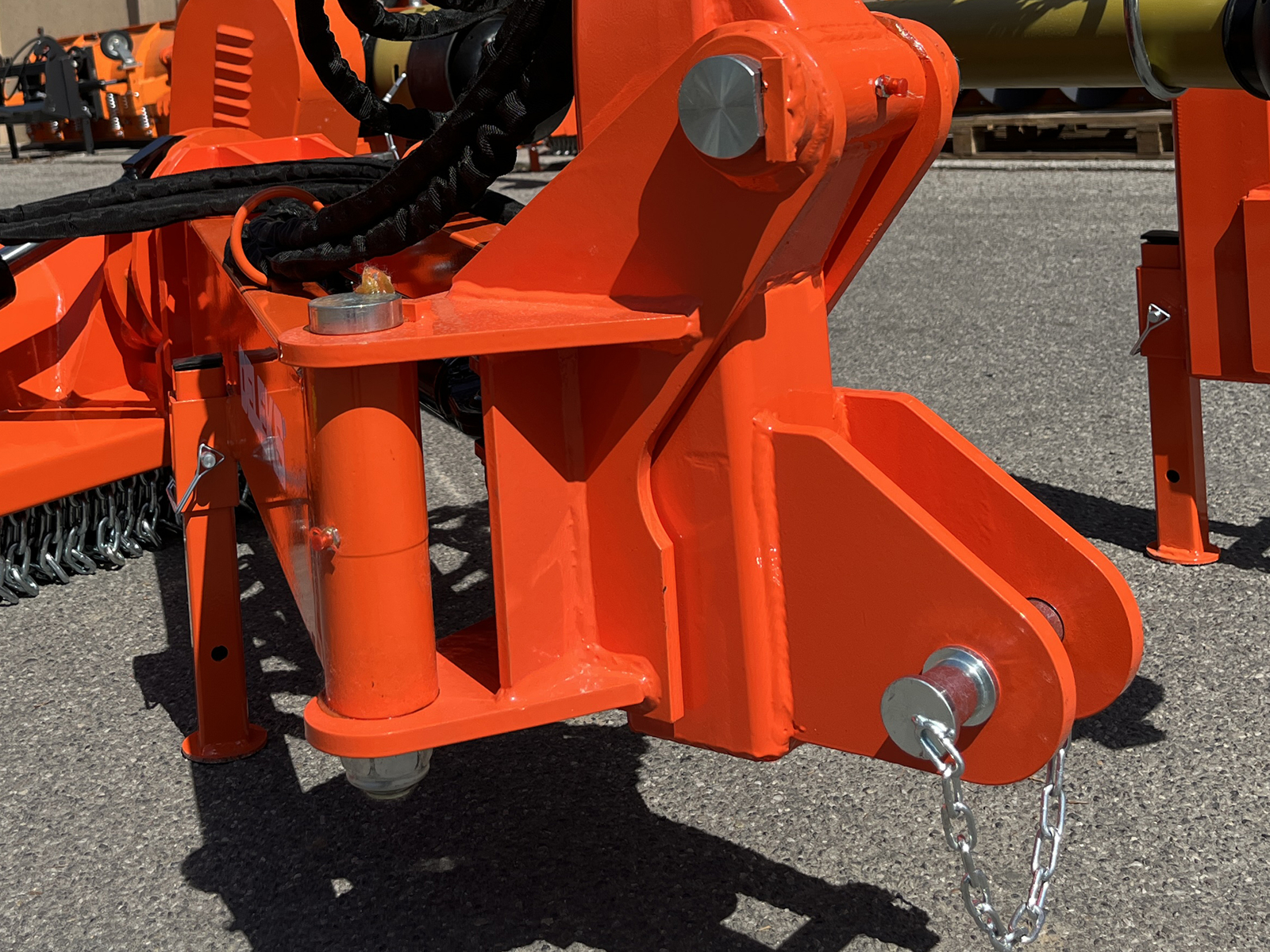

Deux vérins hydrauliques, commandés depuis le poste de conduite avec les distributeurs du tracteur, déportent la tête sur le côté et l'inclinent de +90° vers le haut à -60° vers le bas. Bras entièrement sorti, le bord extérieur de la tête arrive à environ 2,7 m de l'axe du tracteur, côté droit. Déporté et incliné, le GIRAFFA-170 nettoie les bords de route, les fossés et les talus ; déporté et à la verticale, il rabat les buissons et les haies ; à plat, il travaille entre les rangs. Le boîtier est monté à l'extérieur du carter, une position qui favorise la sortie de la tête hors gabarit. L'attelage 3 points est équipé du système Anti Shock : la liaison entre l'attelage et le bras n'est pas rigide et permet à la tête de suivre le terrain en cas de bosses.

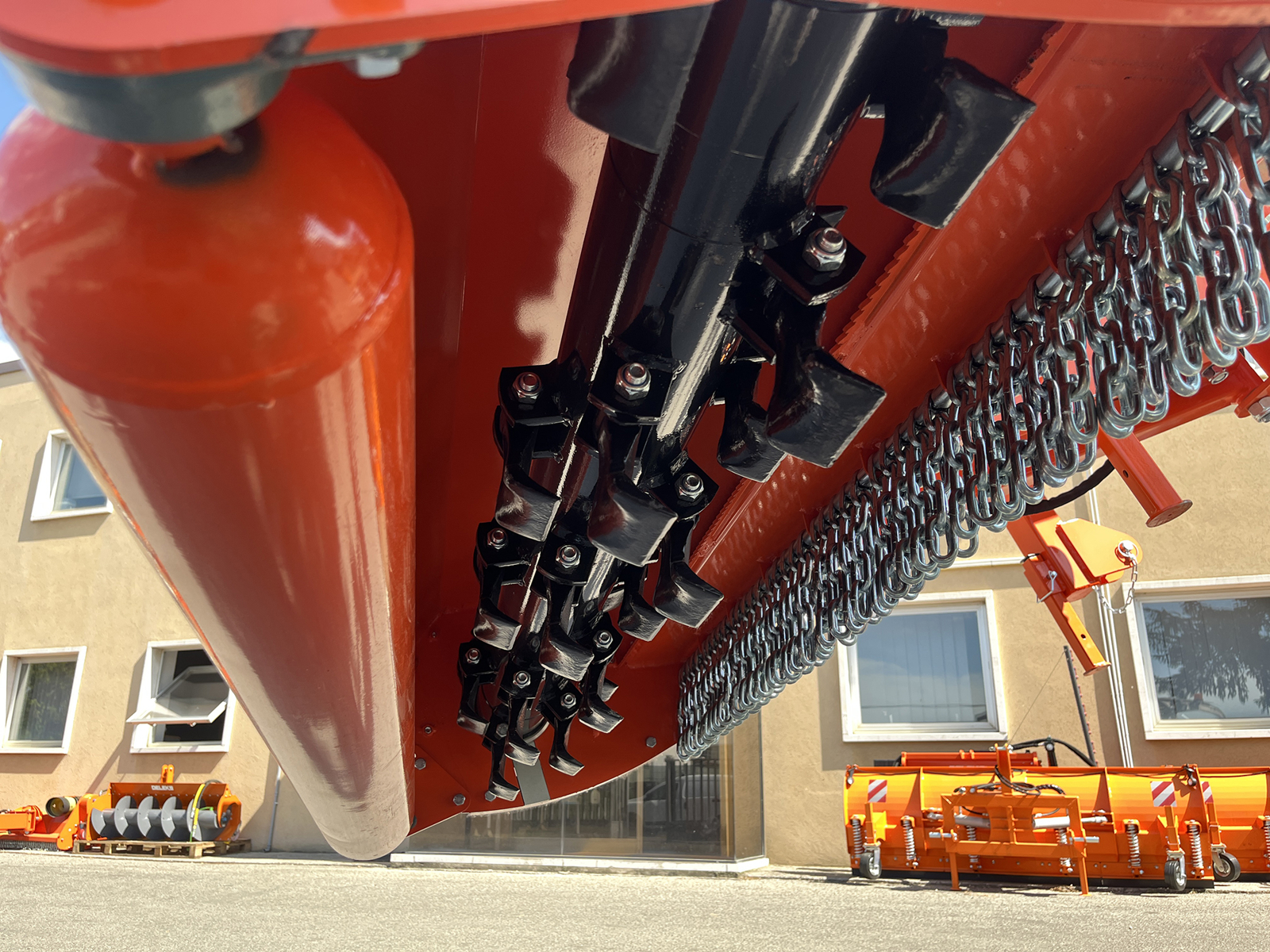

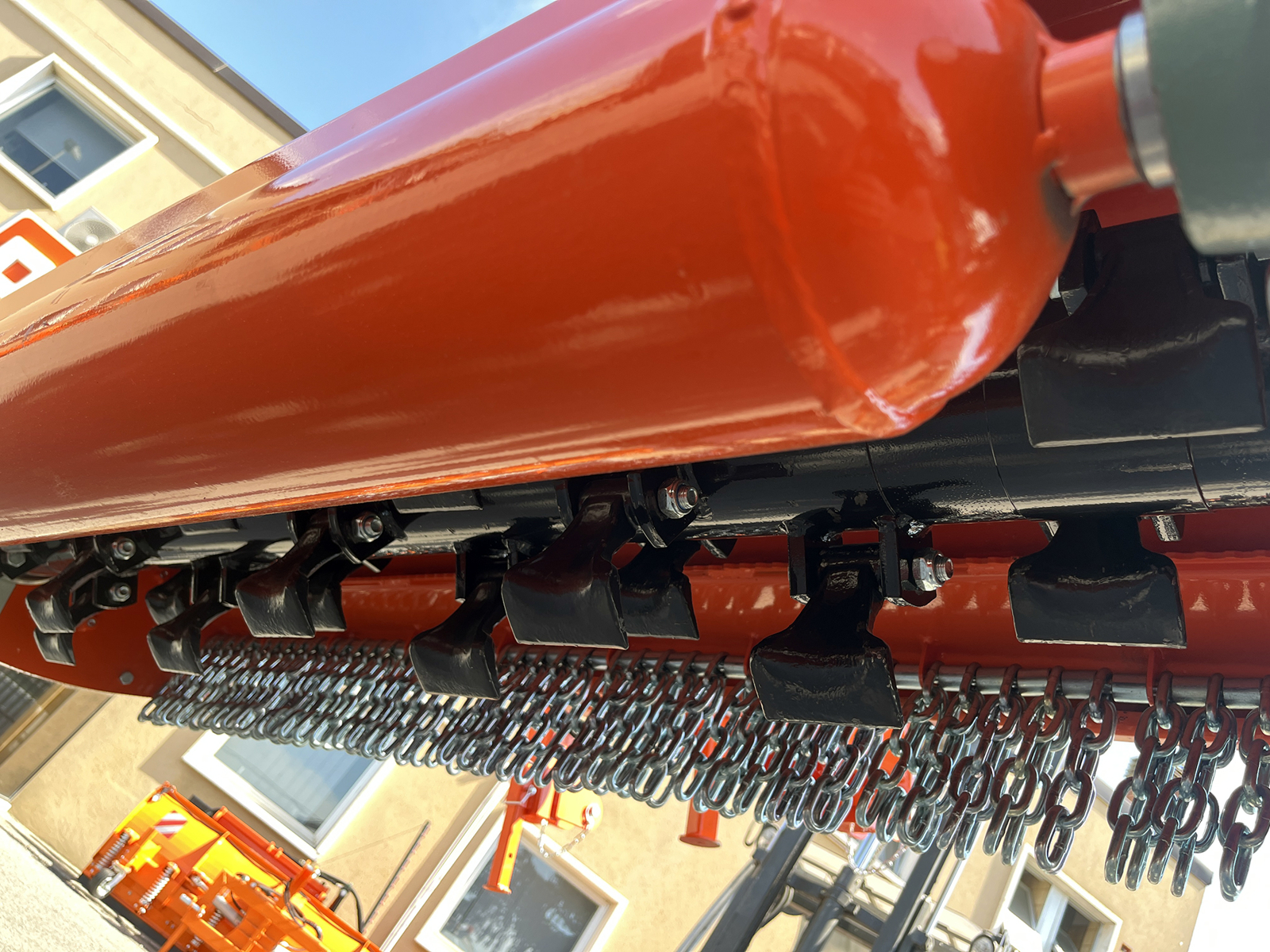

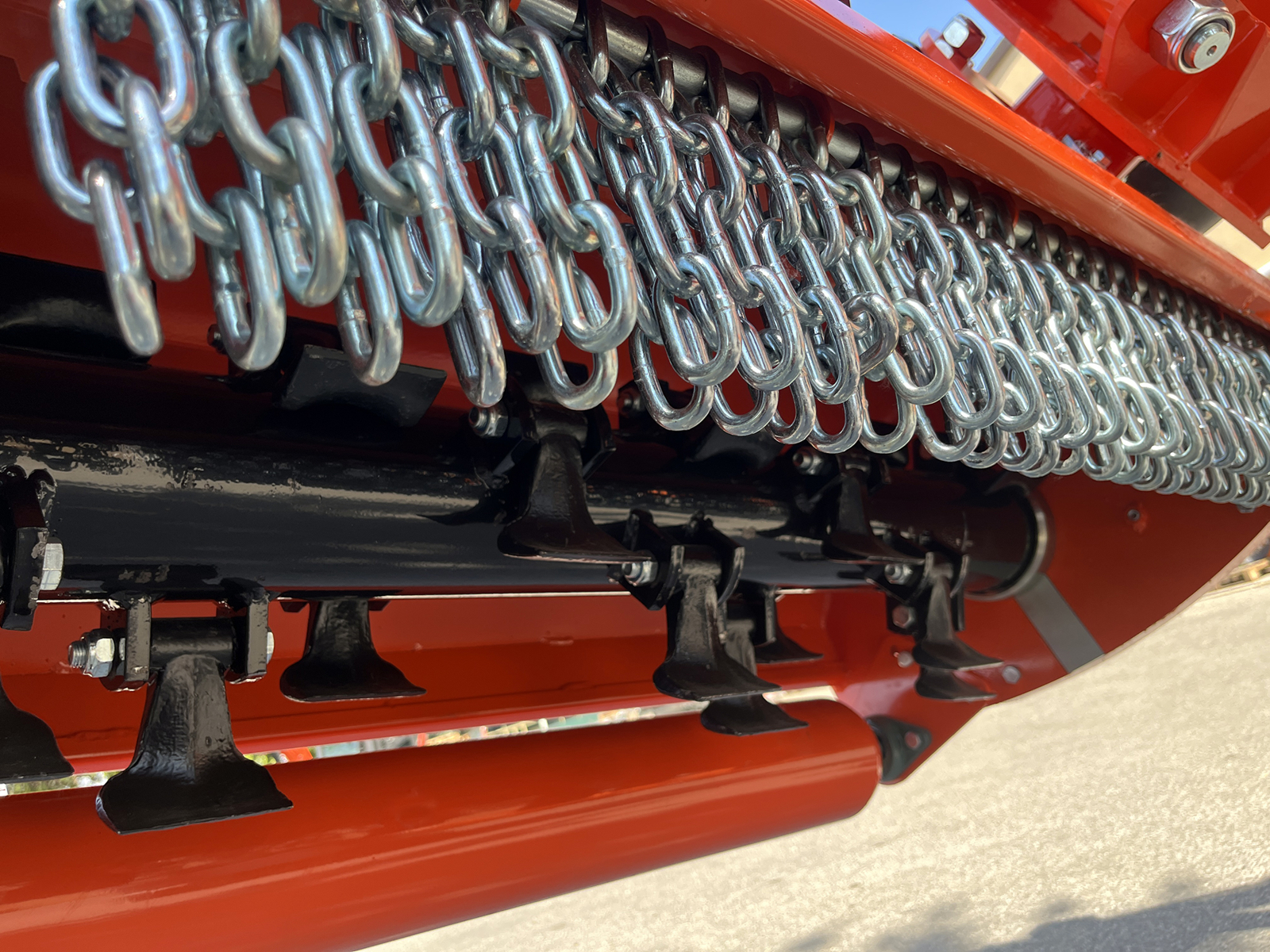

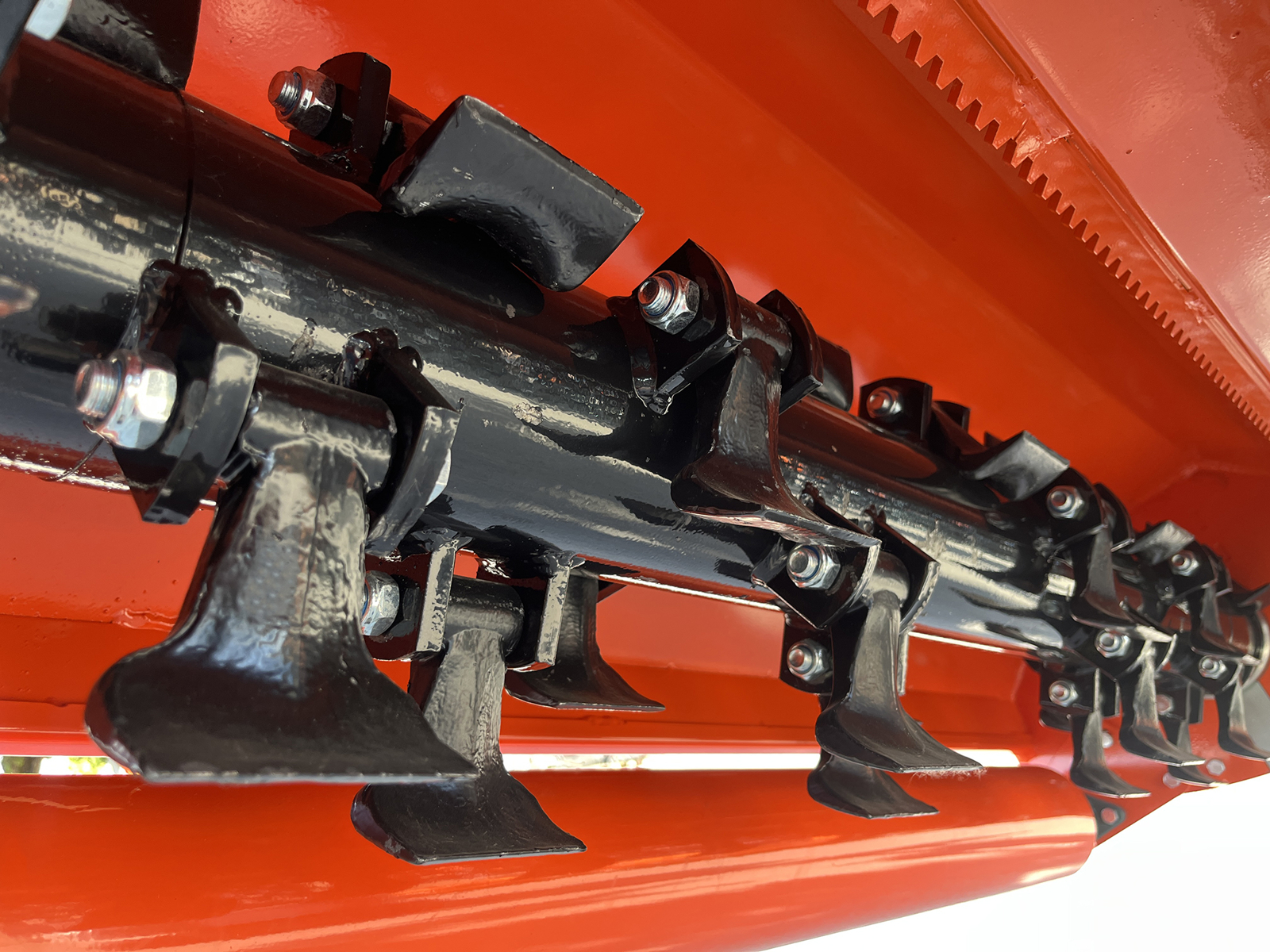

Rotor de 127 mm à 28 marteaux de 820 g
Le rotor a un diamètre de 127 mm, avec un tube de 10 mm d'épaisseur ; il est équilibré électroniquement et tourne à 2 134 tr/min. Les 28 marteaux, épais, pèsent 820 g chacun : ils pulvérisent l'herbe, les ronces et les sarments de vigne et d'olivier jusqu'à 4-5 cm de diamètre. En option, le kit de 30 couteaux (COLTELLI30T) se monte à la place des marteaux.

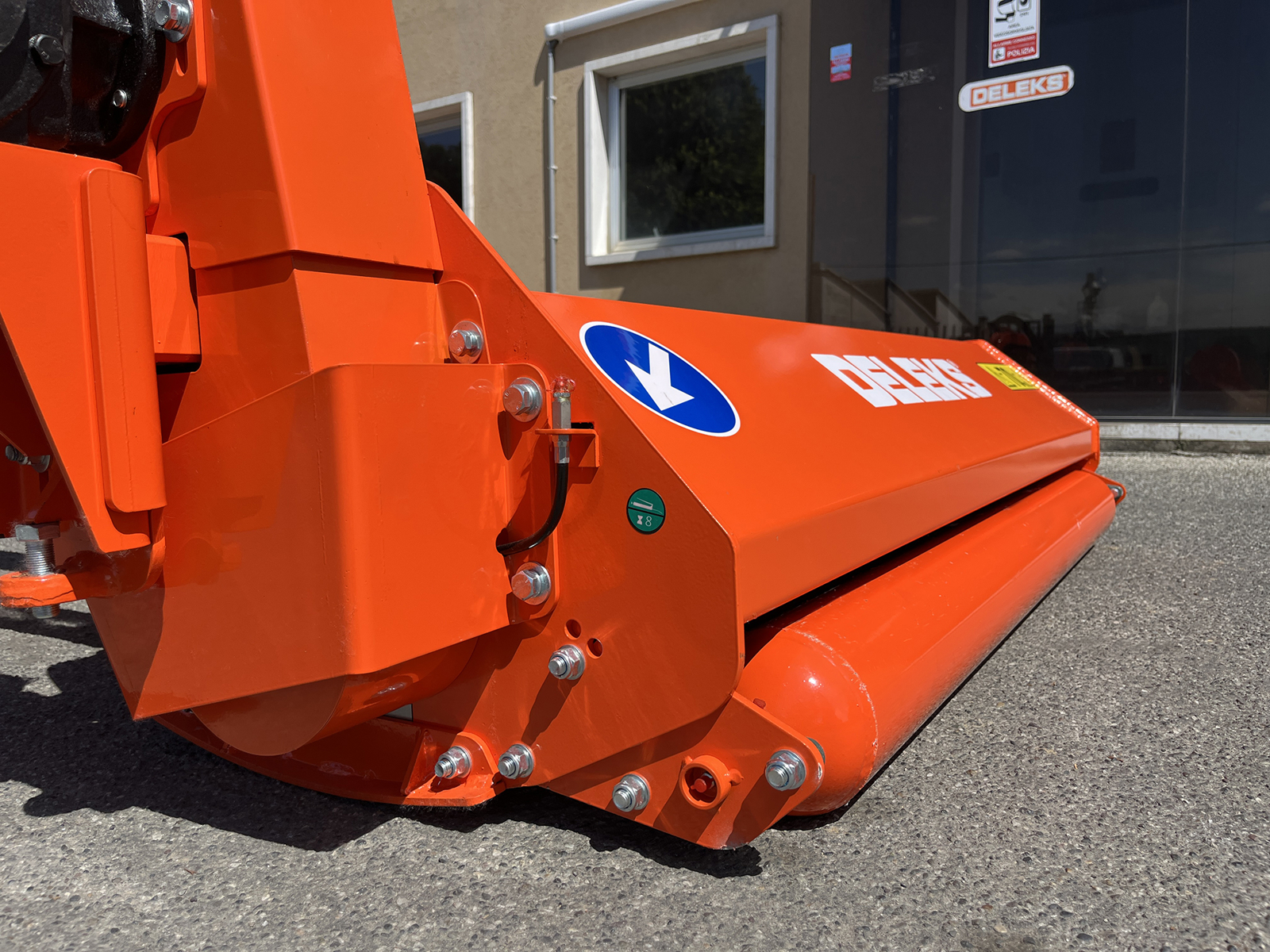

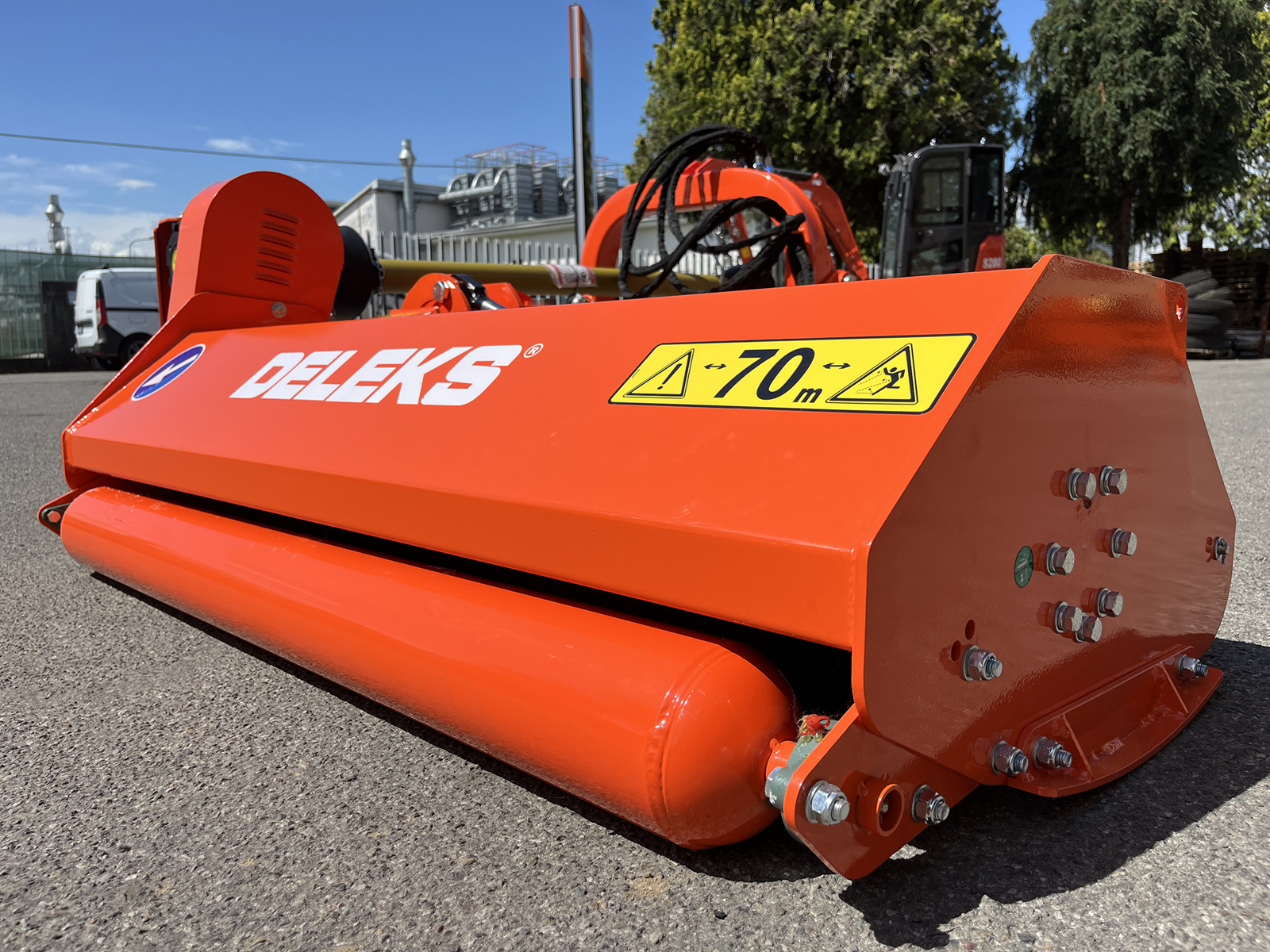

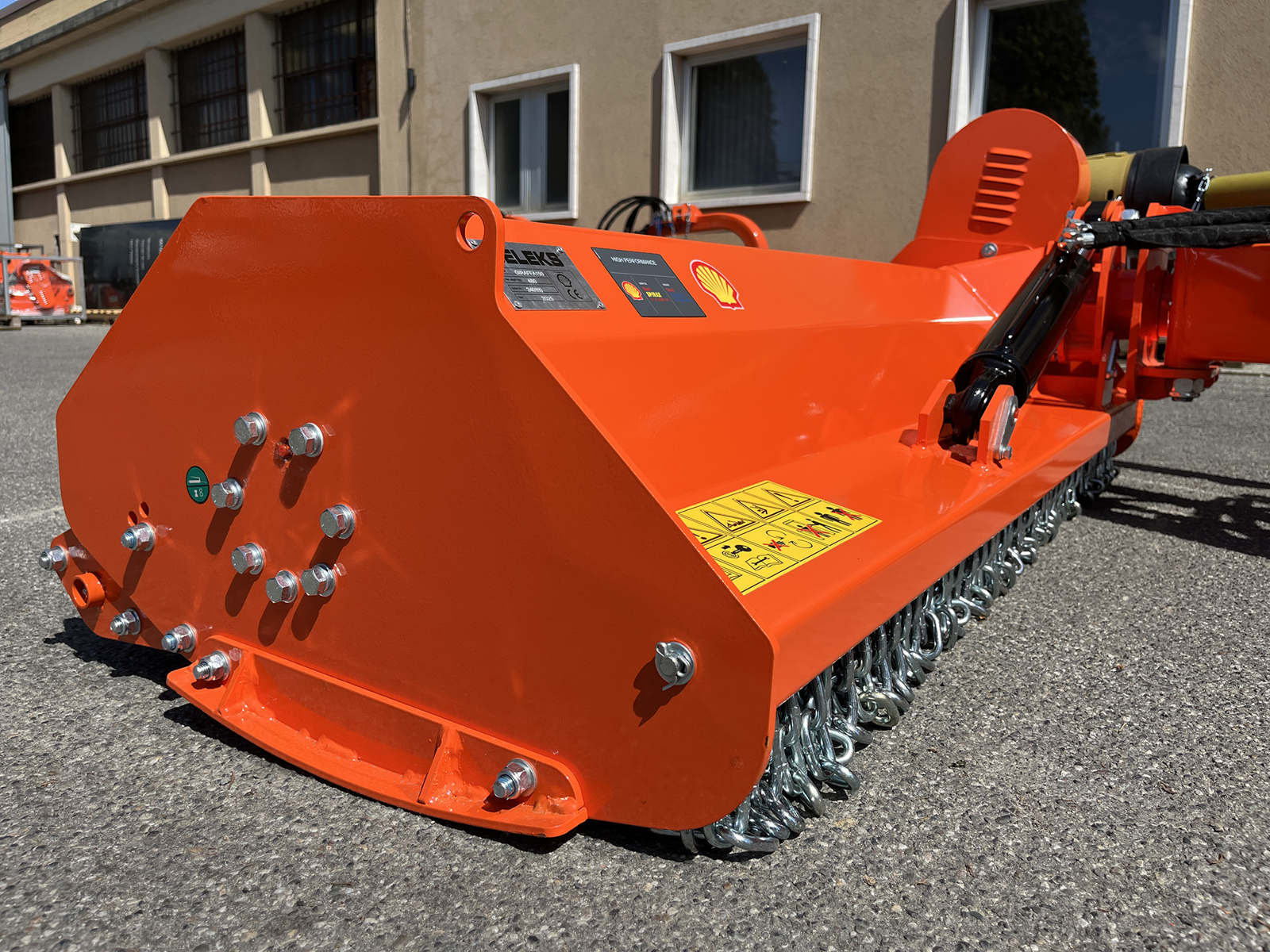

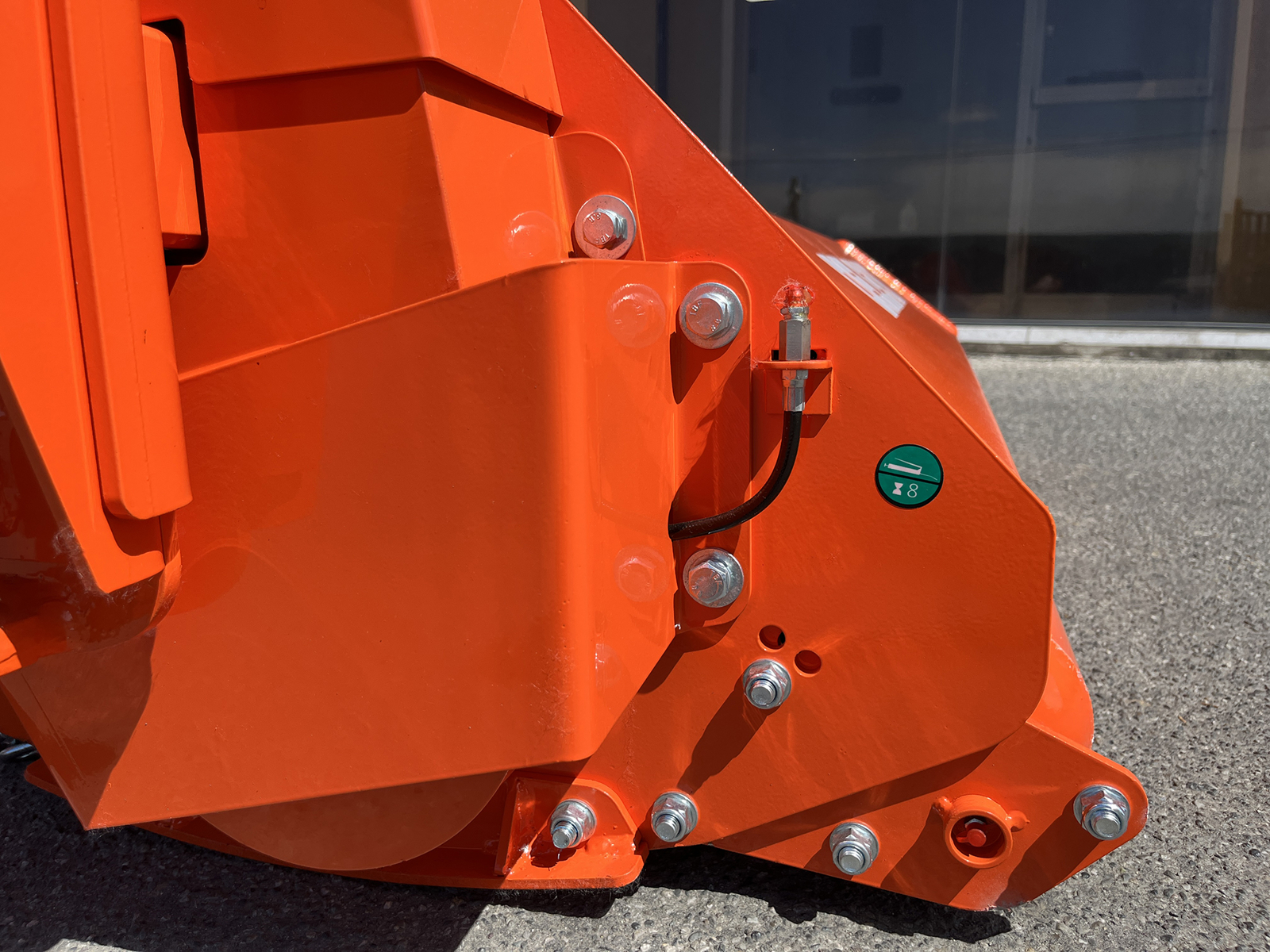

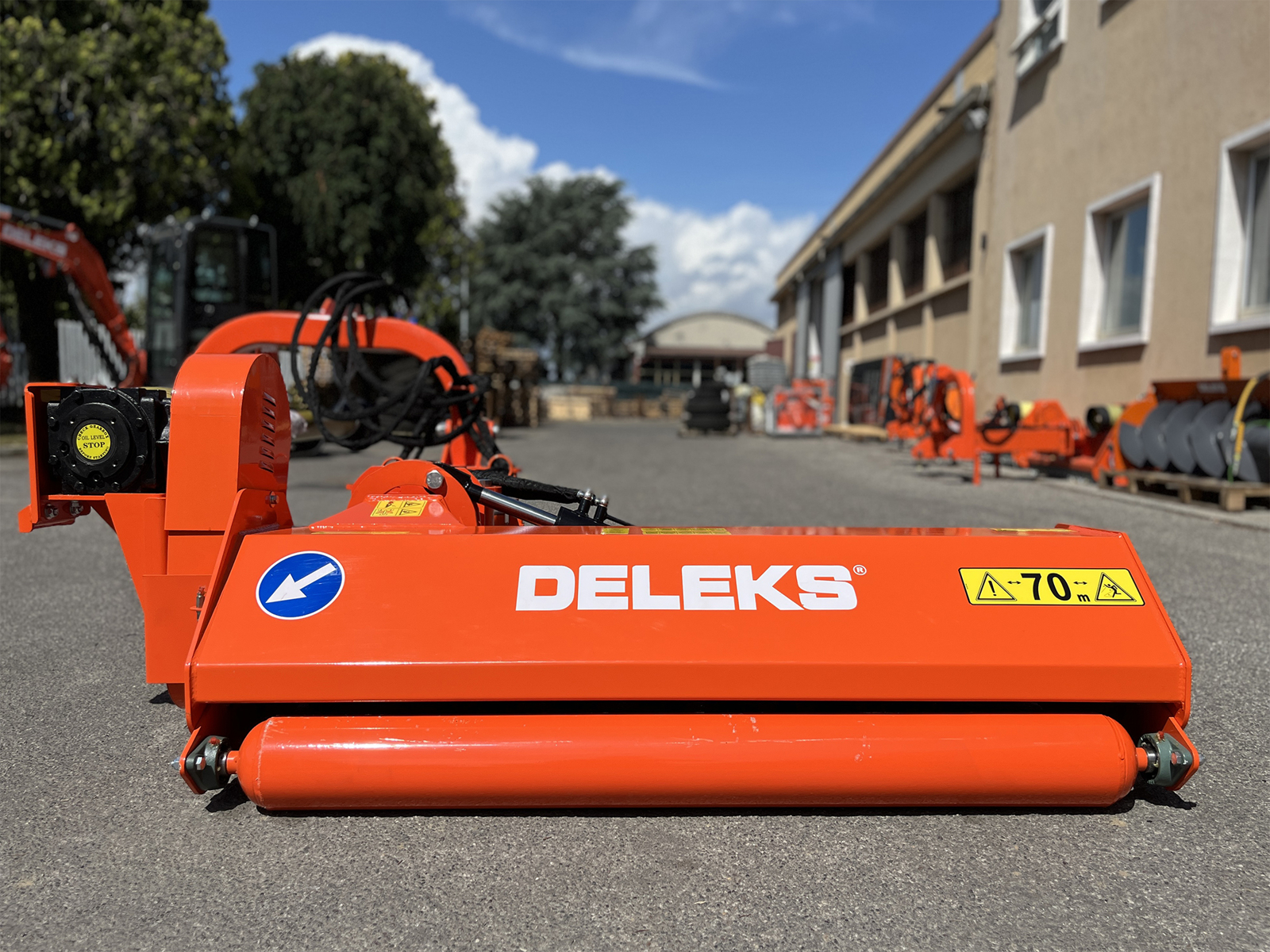

Carter, rouleau surdimensionné et hauteur de coupe
Le châssis a 4 mm d'épaisseur, les flancs 8 mm et les patins latéraux 6 mm. Le rouleau arrière surdimensionné, de 140 mm de diamètre, porte la tête et, avec les patins latéraux, règle la hauteur de coupe de 10 à 45 mm.

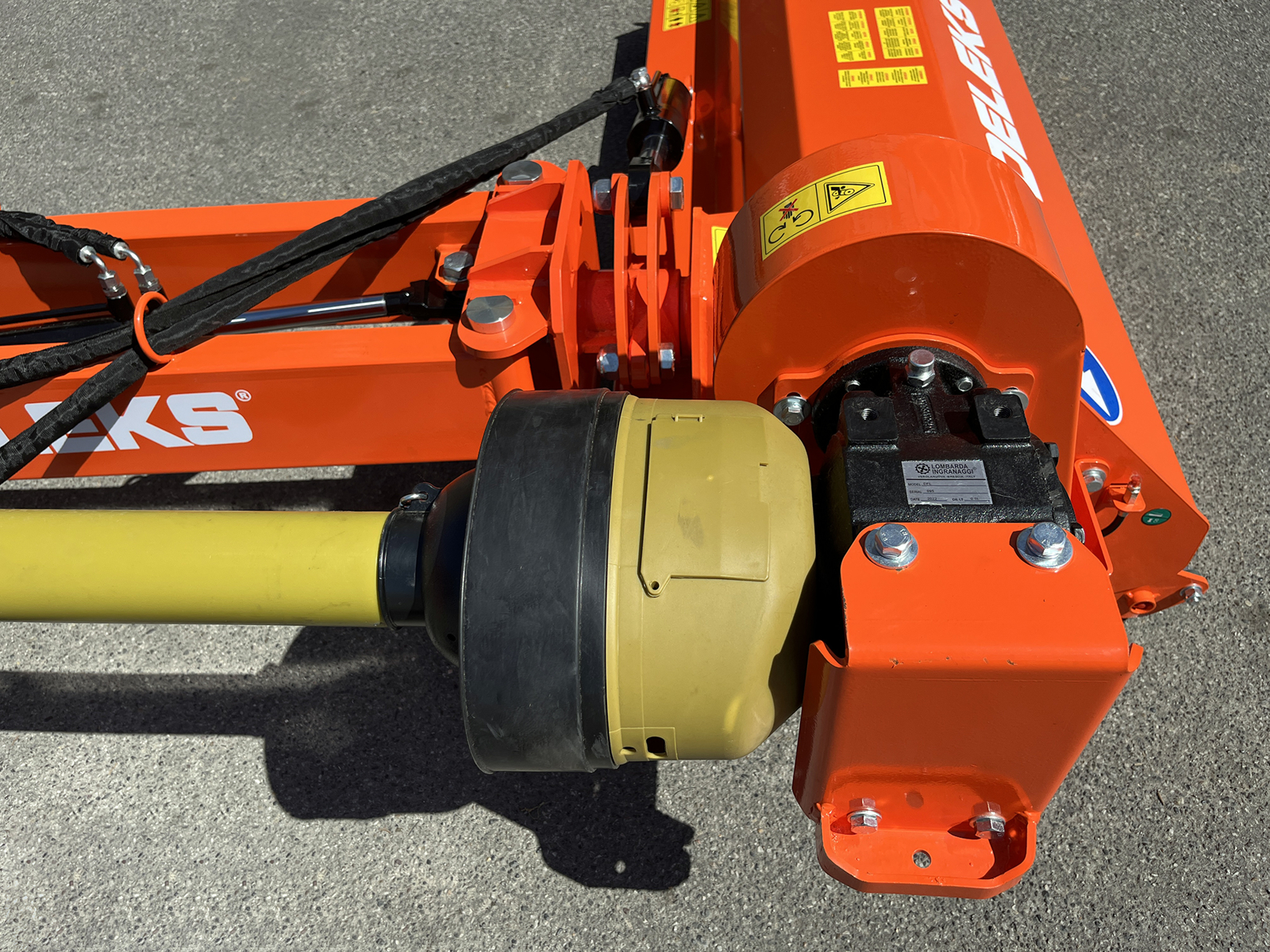

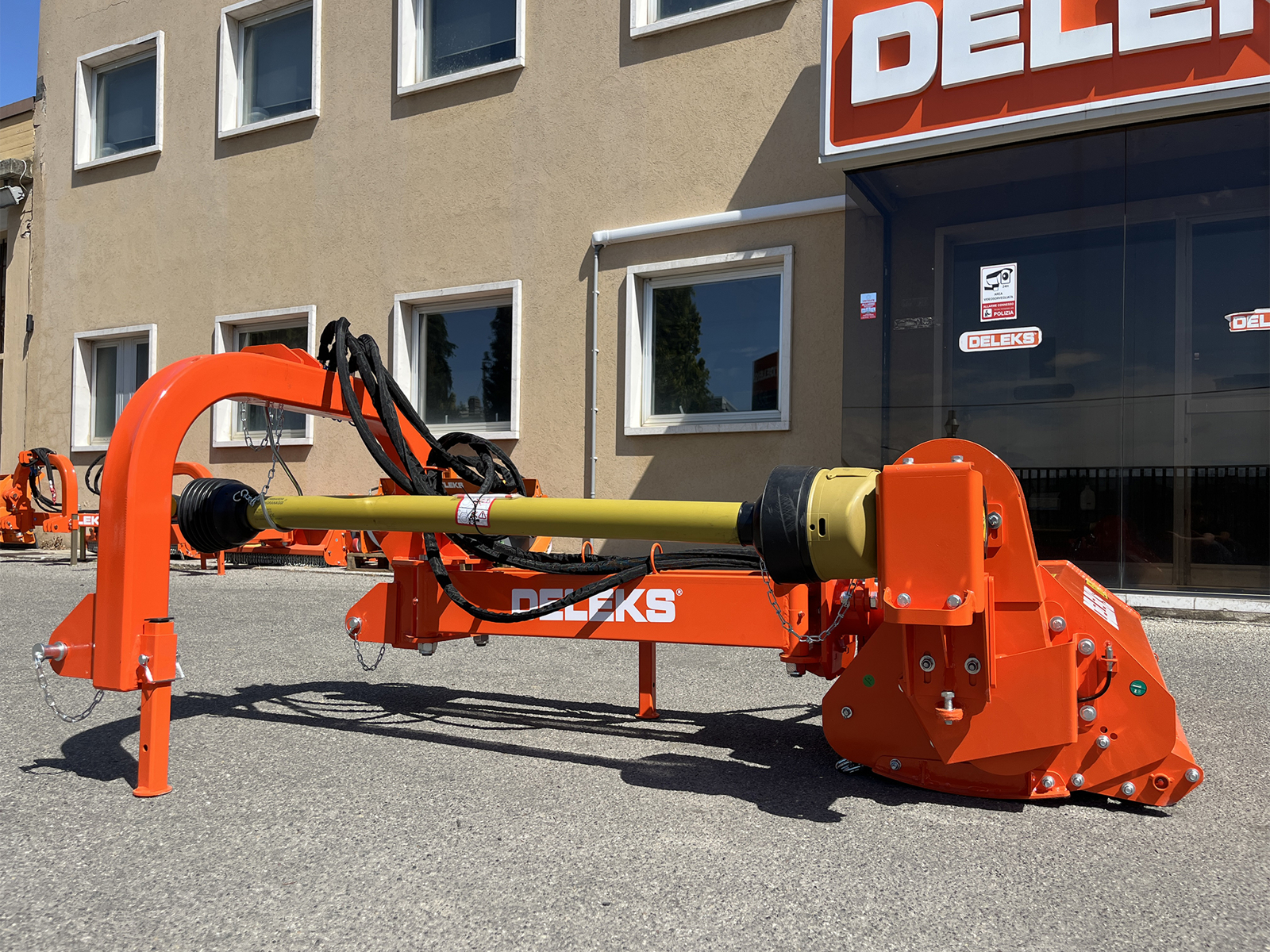

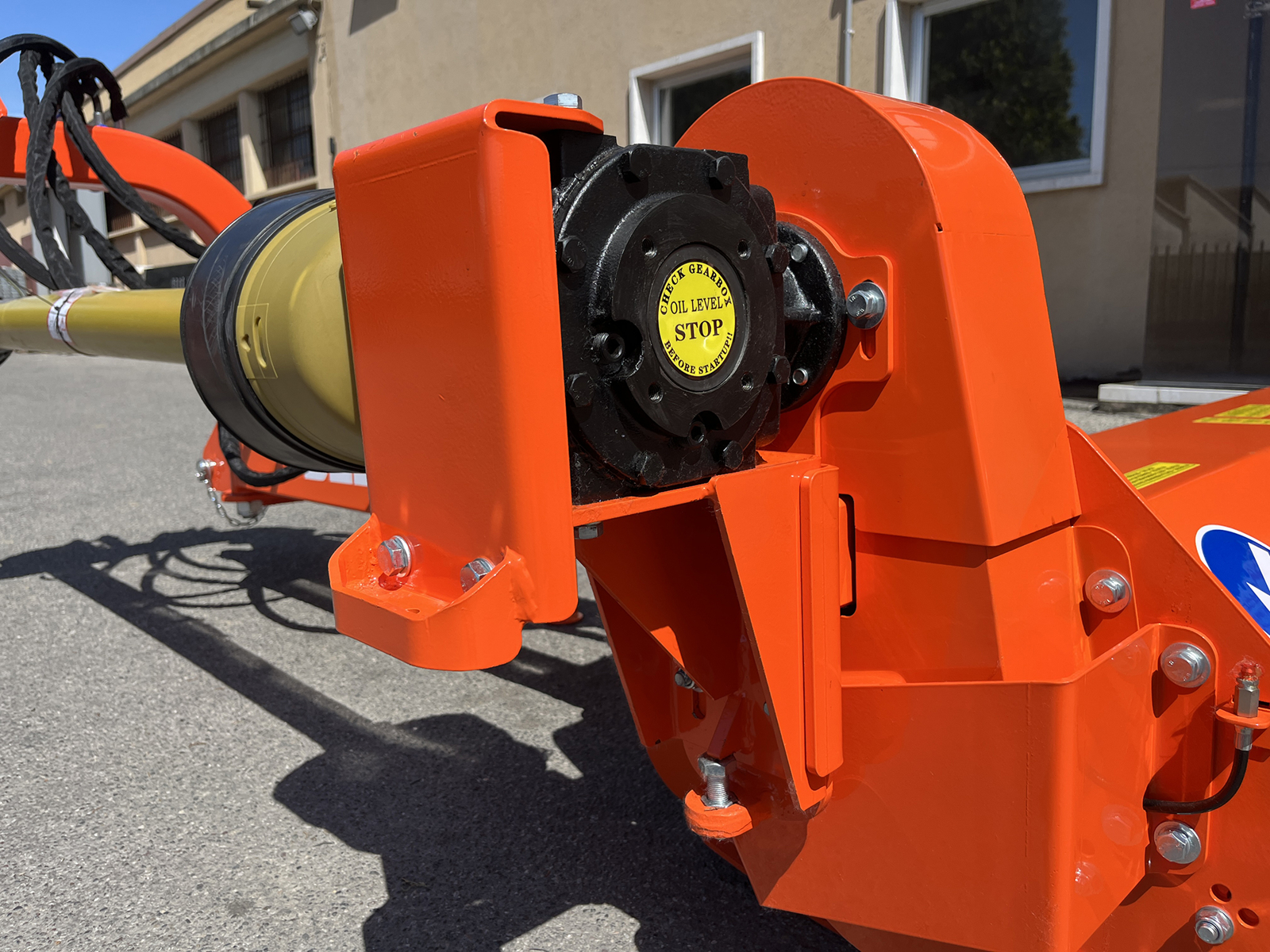

Boîtier à roue libre, 4 courroies et cardan double homocinétique
Le boîtier pour prise de force à 540 tr/min est surdimensionné, intègre une roue libre et bénéficie de 3 ans de garantie : quand on débraye la prise de force, le rotor continue de tourner sur son élan et s'arrête de lui-même, sans entraîner la transmission du tracteur. Le mouvement arrive au rotor par 4 courroies trapézoïdales 17x1270 ; la tension des courroies se règle de l'extérieur, avec le tendeur réglable. Le cardan homologué CE de catégorie 6, longueur 1 800 mm, est fourni et il est double homocinétique : contrairement aux cardans homocinétiques d'un seul côté, il a un joint grand angle des deux côtés et autorise de grands angles de travail côté tracteur comme côté machine, même avec le broyeur déporté et incliné.
Dimensions, poids et livraison
Largeur de travail 1 700 mm, largeur hors tout 2 260 mm, longueur 1 750 mm bras replié, hauteur 975 mm, poids 504 kg. Il est expédié sur palette, dans un emballage de 205 × 95 × 95 cm (626 kg brut, 1,85 m³), avec livraison gratuite. Il est conforme à la directive Machines CE, certifié TÜV et garanti 2 ans.
Domaines d'utilisation

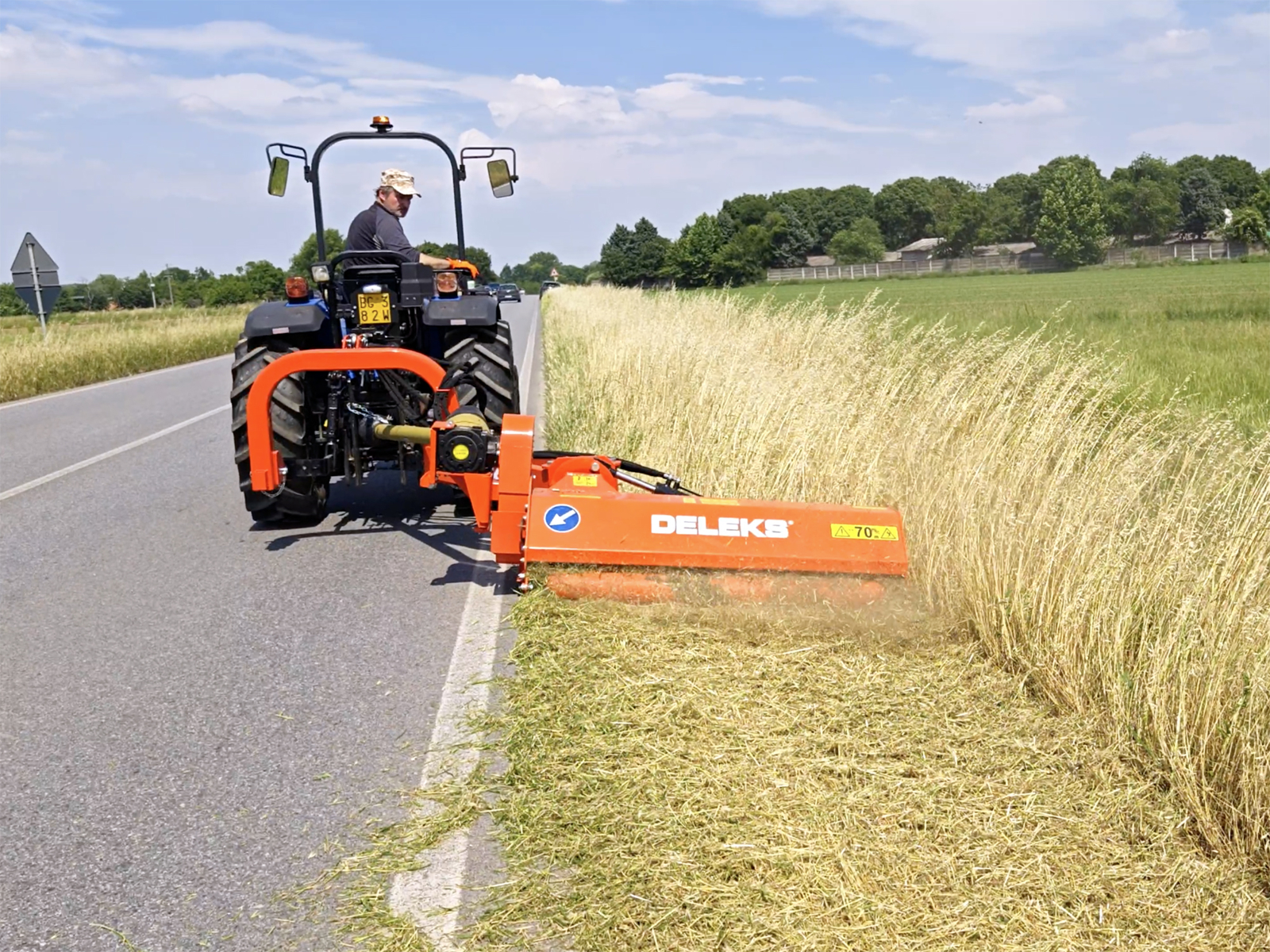

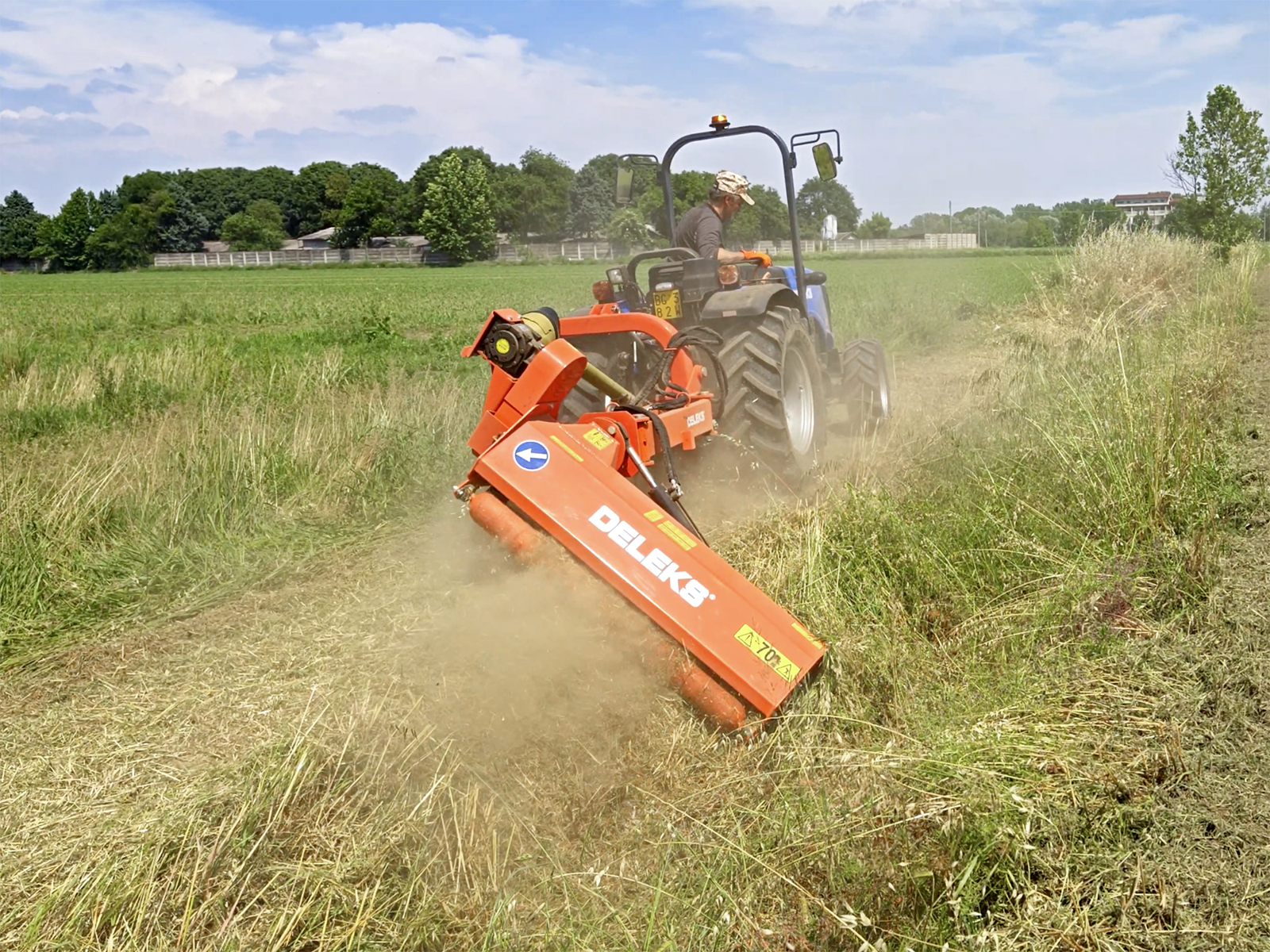

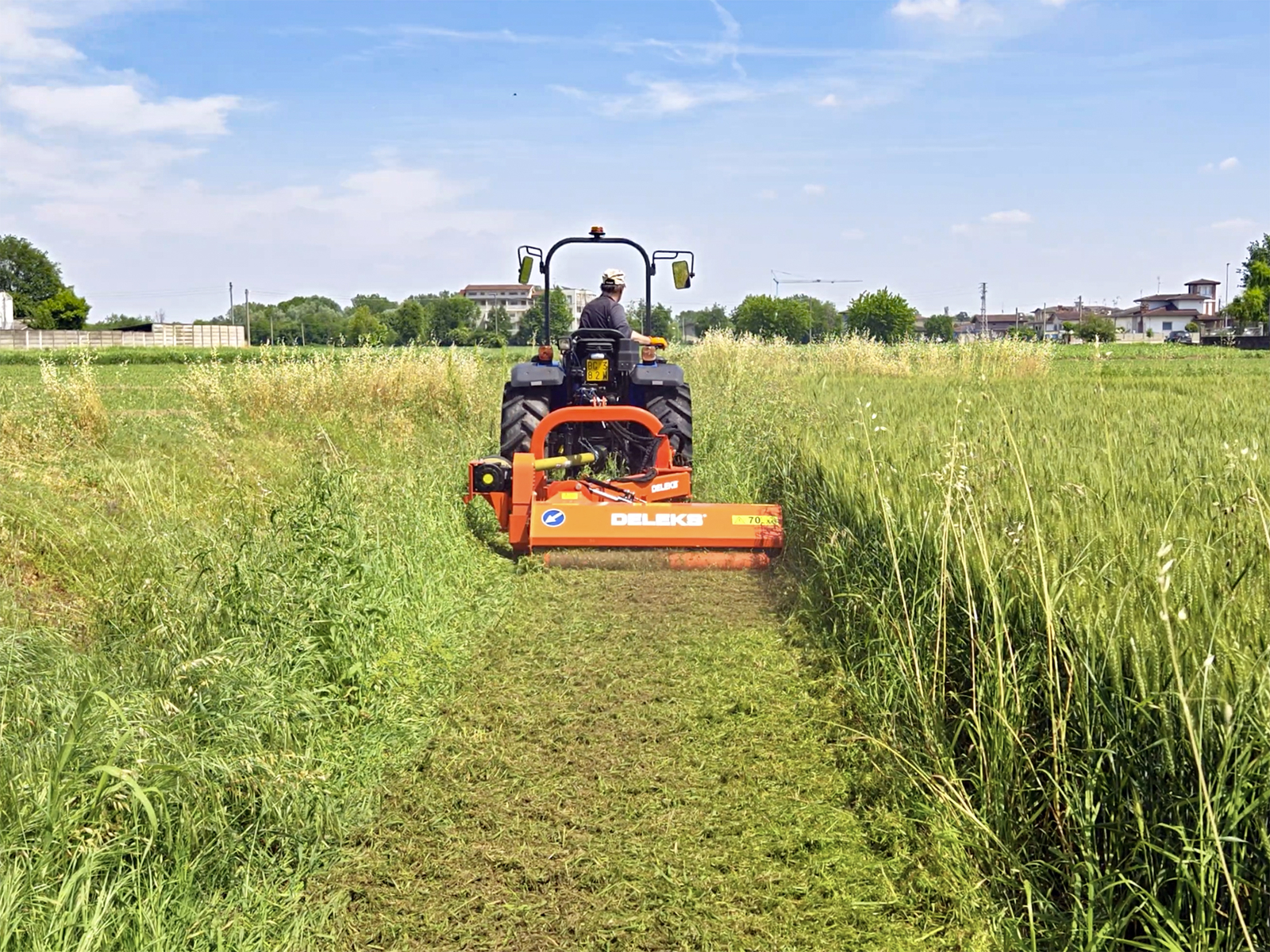

- Bords de route, accotements et travaux communaux : tête déportée
- Fossés, talus et terrains en pente : tête inclinée vers le bas, jusqu'à -60°
- Haies et buissons : tête à la verticale
- Vignes, vergers et oliveraies : à plat entre les rangs, sarments jusqu'à 4-5 cm
- En plaine comme en pente, avec des tracteurs à roues ou à chenilles de 50 à 70 ch
Options et pièces de rechange
Depuis cette fiche, vous pouvez ajouter à la commande le kit de 10 marteaux (MAZZE10T), les 10 écrous et boulons pour marteaux (DB10T), le kit de 30 couteaux (COLTELLI30T) et le jeu de 4 courroies de rechange (CINGHIE4A). Les autres pièces s'identifient sur les vues éclatées avec le service technique.
FAQ
Quelle puissance faut-il pour le GIRAFFA-170 ?
De 50 à 70 ch, avec une prise de force à 540 tr/min et un attelage 3 points de catégorie 2. Le relevage compte aussi : il doit pouvoir soulever les 504 kg du broyeur.
De combien le GIRAFFA-170 sort-il sur le côté ?
Bras entièrement sorti, le bord extérieur de la tête arrive à environ 2,7 m de l'axe du tracteur, côté droit.
De combien la tête s'incline-t-elle ?
De +90° vers le haut, à la verticale, pour les haies et les buissons, à -60° vers le bas, pour les fossés et les talus.
Que faut-il sur le tracteur pour le commander ?
4 prises hydrauliques ½ pouce pour les 4 flexibles du broyeur, avec coupleurs rapides agricoles : ils commandent le déport latéral et l'inclinaison.
Quelles branches broie-t-il ?
L'herbe, les ronces et les sarments de vigne et d'olivier jusqu'à 4-5 cm de diamètre.
Marteaux ou couteaux ?
Il est livré avec 28 marteaux de 820 g. En option, le kit de 30 couteaux (COLTELLI30T) se monte à la place des marteaux.
Le cardan est-il fourni ?
Oui : cardan homologué CE de catégorie 6, longueur 1 800 mm, double homocinétique, avec un joint grand angle des deux côtés.
Quelle différence avec le LEO ?
Le LEO a le boîtier en position intérieure et, de série, un cardan de catégorie 5 : le cardan homocinétique est en option. Le GIRAFFA a le boîtier extérieur et, de série, le cardan double homocinétique de catégorie 6. Bras entièrement sorti, le GIRAFFA arrive de 2,3 à 2,7 m de l'axe du tracteur, le LEO de 2,0 à 2,4 m.
Pièces de rechange et assistance DELEKS®
Les pièces de rechange d'origine partent des entrepôts DELEKS® en Europe : marteaux, supports, courroies, roulements, rouleau arrière, patins et éléments de transmission sont disponibles pour l'entretien courant comme pour les réparations. Le service après-vente DELEKS® suit directement chaque client : conseil technique, gestion de la garantie, pièces d'origine identifiées sur les vues éclatées et aide au choix du broyeur et des accessoires adaptés au tracteur. La machine est livrée avec la déclaration de conformité CE, la facture et la notice d'utilisation et d'entretien. Garantie 2 ans et livraison gratuite.
CARACTERISTIQUES
| Caractéristiques | Unité métrique | Unité US |
|---|---|---|
| Largeur de travail | 1700.0 mm | 5.57 ft |
| Largeur total | 2260.0 mm | 7.30 ft |
| Hauteur de coupe min/max | 10.0 - 45.0 mm | 0.4 - 1.77 in |
| Poid | 504.0 kg | 1110.0 lb |
| Hauteur totale | 975.0 mm | 3.20 ft |
| Puissance du tracteur | 50 - 70 cv | 50 - 70 Hp |
| Attelage 3 points | Cat. 2 (ø 25.0-28.0mm) | Cat. 2 (ø 25.0-28.0mm) |
| Hauteur du capot | 400.0 mm | 15.75 in |
| Distance des 2 points inférieurs | 820.0 - 964.0 mm | 32.5 - 38.0 in |
| Nbre de marteaux | 28 | 28 |
| Diamètre maximum de coupe | 40.0 - 50.0 mm | 1.57 - 1.97 in |
| Longueur totale | 1750.0 mm (fermé) | 5.74 ft (closed) |
| Distance entre le boitier de transmission et la terre | 550.0 mm | 21.65 in |
| Epaisseur de la tôle | 4.0 mm | 0.16 in |
| Epaisseur des cotés | 8.0 mm | 0.31 in |
| Epaisseur des patins latéraux | 6.0 mm | 0.23 in |
| Transmission: type | Courroies V | Courroies V |
| Transmission : prise de force | 540 r/min | 540 r/min |
| Transmission : sens de rotation | Horaire | Horaire |
| Transmission : roue libre | √ | √ |
| Transmission : vitesse du rotor | 2134 rpm | 2134 rpm |
| Transmission : huile du boitier | Oui / SAE 120 - ISO 72925 | Oui / SAE 120 - ISO 72925 |
| Transmission : Nombre de courroie | 4 | 4 |
| Transmission : dimensions des courroies | 17x1270 | 17x1270 |
| Rotor : diamètre | 127.0 mm | 5.0 in |
| Rotor : roulement et dimensions | 1308 | 1308 |
| Rotor : équilibrage | Électronique | Électronique |
| Rotor : épaisseur | 10.0 mm | 0.4 in |
| Marteau : poid | 820.0 g | 29.0 oz |
| Marteau : ø du trou | 15.0 mm | 0.6 in |

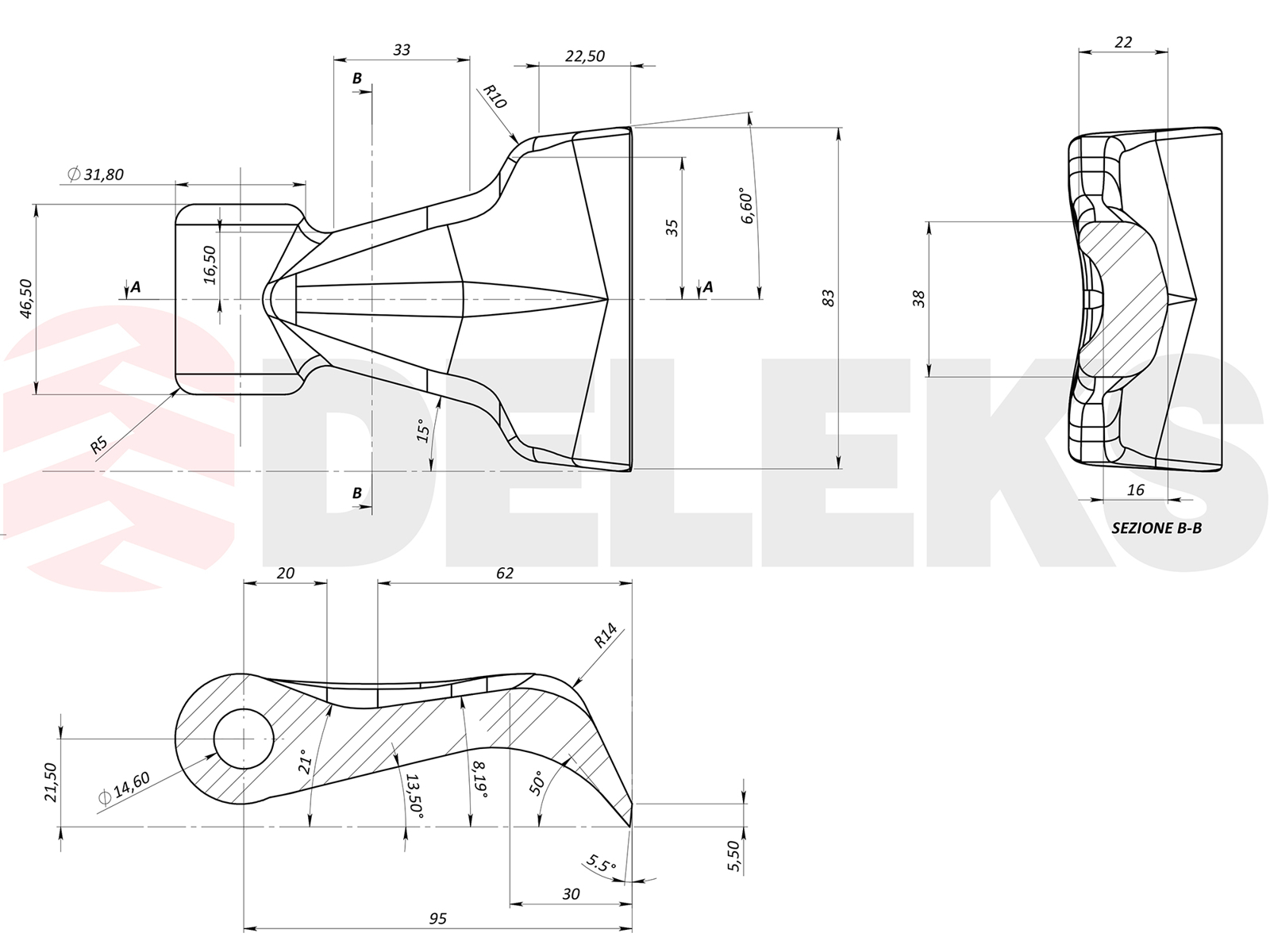

| Marteau : largeur de base | 82.0 mm | 3.23 in |
| Marteau : largeur de la tête | 45.0 mm | 1.77 in |
| Marteau : extension diagonale | 95.0 mm | 3.74 in |
| Rouleau : diamètre | 140.0 mm | 5.51 in |
| Rouleau: épaiseur | 6.0 mm | 0.23 in |
| Rouleau: roulements et dimensions | UCFL206 | UCFL206 |

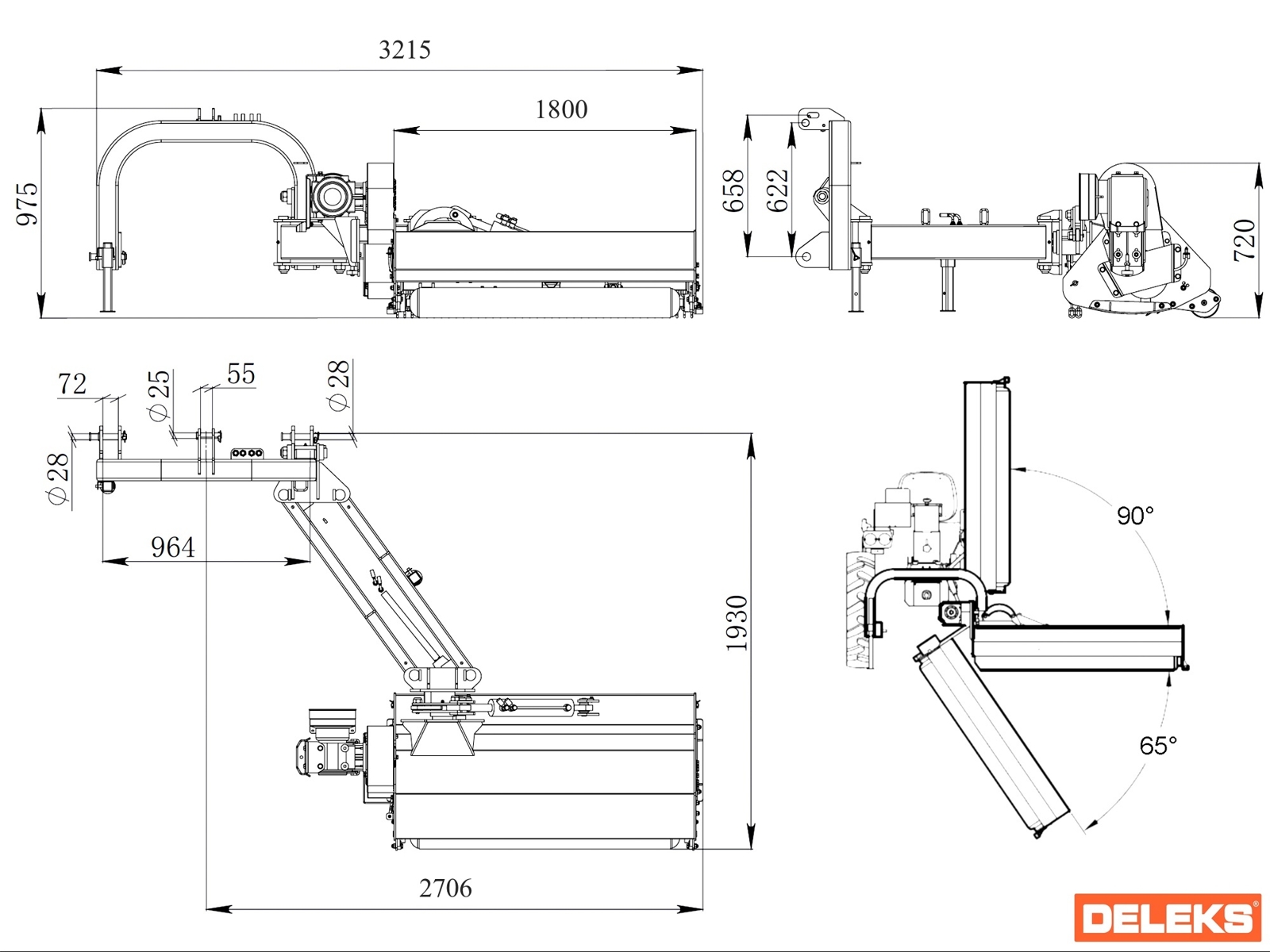

| Déport et dimensions | Voir photos | Voir photos |
| ø vérin hydraulique A | 80.0 - 35.0 mm | 3.15 - 1.37 in |
| ø vérin hydraulique B | 60.0 - 30.0 mm | 2.36 - 1.18 in |
| Pression optimale min/max d'huile | 120 - 150 bar | 120 - 150 bar |
| Flux optimale d'huile | 18 - 22 l/min | 18 - 22 l/min |
| Flexibles hydrauliques | WP 400 Bar, 1/2" Agri Standard | WP 400 Bar, 1/2" Agri Standard |
| Cardan | CE cat. 6 x 1800 mm, double grand angle (homocinétique des deux côtés) | CE cat. 6 x 71 in, double wide-angle (CV joint at both ends) |
| Longueur du capot | 680.0 mm | 26.67 in |
| Poids brut d'expédition | 626 kg | 1380 lb |
| Volume de l'emballage | 1.85 m3 | 65.3 cu ft |
| Dimensions de la marchandise pour envoi | 2050.0*950.0*950.0 mm | 6.72*3.17*3.17 ft |
DETAILS
FERMERBroyeur déporté pour tracteur avec 170 cm de coupe, DELEKS® GIRAFFA-170 : le broyeur d'accotement à marteaux de la série moyenne pour tracteurs à roues ou à chenilles de 50 à 70 ch, tracteurs fruitiers compris. Deux vérins hydrauliques déportent la tête sur le côté du tracteur et l'inclinent de +90° à -60° : il travaille sur les bords de route, les fossés, les talus et les terrains en pente, à la verticale sur les haies et les buissons et, à plat, entre les rangs. Le boîtier surdimensionné est monté à l'extérieur et le cardan homologué CE de catégorie 6 est double homocinétique, avec un joint grand angle des deux côtés. Le rotor de 127 mm, équilibré électroniquement, porte 28 marteaux de 820 g et pulvérise l'herbe, les ronces et les sarments de vigne et d'olivier jusqu'à 4-5 cm de diamètre. Attelage 3 points avec système Anti Shock, rouleau arrière surdimensionné, transmission à 4 courroies, 504 kg. Certifié TÜV, il est livré avec son cardan, une garantie de 2 ans et la livraison gratuite.
Pour quels tracteurs
Le GIRAFFA-170 coupe 170 cm et il est conçu pour les tracteurs à roues ou à chenilles de puissance moyenne, de 50 à 70 ch, avec une prise de force à 540 tr/min et un attelage 3 points de catégorie 2 (axes ø 25-28 mm, écartement des bras inférieurs de 820 à 964 mm) : New Holland T4F, John Deere, Landini Mistral, Deutz-Fahr, Lamborghini, McCormick, Same Frutteto, Solis et tracteurs équivalents. Il faut 4 prises hydrauliques ½ pouce sur le tracteur : la machine a 2 vérins et 4 flexibles avec coupleurs rapides agricoles et travaille avec un débit d'huile de 18-22 l/min, à 120-150 bar. Le boîtier est à 550 mm du sol. Il travaille en plaine comme en pente.
Déport latéral et inclinaison hydrauliques
Deux vérins hydrauliques, commandés depuis le poste de conduite avec les distributeurs du tracteur, déportent la tête sur le côté et l'inclinent de +90° vers le haut à -60° vers le bas. Bras entièrement sorti, le bord extérieur de la tête arrive à environ 2,7 m de l'axe du tracteur, côté droit. Déporté et incliné, le GIRAFFA-170 nettoie les bords de route, les fossés et les talus ; déporté et à la verticale, il rabat les buissons et les haies ; à plat, il travaille entre les rangs. Le boîtier est monté à l'extérieur du carter, une position qui favorise la sortie de la tête hors gabarit. L'attelage 3 points est équipé du système Anti Shock : la liaison entre l'attelage et le bras n'est pas rigide et permet à la tête de suivre le terrain en cas de bosses.
Rotor de 127 mm à 28 marteaux de 820 g
Le rotor a un diamètre de 127 mm, avec un tube de 10 mm d'épaisseur ; il est équilibré électroniquement et tourne à 2 134 tr/min. Les 28 marteaux, épais, pèsent 820 g chacun : ils pulvérisent l'herbe, les ronces et les sarments de vigne et d'olivier jusqu'à 4-5 cm de diamètre. En option, le kit de 30 couteaux (COLTELLI30T) se monte à la place des marteaux.
Carter, rouleau surdimensionné et hauteur de coupe
Le châssis a 4 mm d'épaisseur, les flancs 8 mm et les patins latéraux 6 mm. Le rouleau arrière surdimensionné, de 140 mm de diamètre, porte la tête et, avec les patins latéraux, règle la hauteur de coupe de 10 à 45 mm.
Boîtier à roue libre, 4 courroies et cardan double homocinétique
Le boîtier pour prise de force à 540 tr/min est surdimensionné, intègre une roue libre et bénéficie de 3 ans de garantie : quand on débraye la prise de force, le rotor continue de tourner sur son élan et s'arrête de lui-même, sans entraîner la transmission du tracteur. Le mouvement arrive au rotor par 4 courroies trapézoïdales 17x1270 ; la tension des courroies se règle de l'extérieur, avec le tendeur réglable. Le cardan homologué CE de catégorie 6, longueur 1 800 mm, est fourni et il est double homocinétique : contrairement aux cardans homocinétiques d'un seul côté, il a un joint grand angle des deux côtés et autorise de grands angles de travail côté tracteur comme côté machine, même avec le broyeur déporté et incliné.
Dimensions, poids et livraison
Largeur de travail 1 700 mm, largeur hors tout 2 260 mm, longueur 1 750 mm bras replié, hauteur 975 mm, poids 504 kg. Il est expédié sur palette, dans un emballage de 205 × 95 × 95 cm (626 kg brut, 1,85 m³), avec livraison gratuite. Il est conforme à la directive Machines CE, certifié TÜV et garanti 2 ans.
Domaines d'utilisation
- Bords de route, accotements et travaux communaux : tête déportée
- Fossés, talus et terrains en pente : tête inclinée vers le bas, jusqu'à -60°
- Haies et buissons : tête à la verticale
- Vignes, vergers et oliveraies : à plat entre les rangs, sarments jusqu'à 4-5 cm
- En plaine comme en pente, avec des tracteurs à roues ou à chenilles de 50 à 70 ch
Options et pièces de rechange
Depuis cette fiche, vous pouvez ajouter à la commande le kit de 10 marteaux (MAZZE10T), les 10 écrous et boulons pour marteaux (DB10T), le kit de 30 couteaux (COLTELLI30T) et le jeu de 4 courroies de rechange (CINGHIE4A). Les autres pièces s'identifient sur les vues éclatées avec le service technique.
FAQ
Quelle puissance faut-il pour le GIRAFFA-170 ?
De 50 à 70 ch, avec une prise de force à 540 tr/min et un attelage 3 points de catégorie 2. Le relevage compte aussi : il doit pouvoir soulever les 504 kg du broyeur.
De combien le GIRAFFA-170 sort-il sur le côté ?
Bras entièrement sorti, le bord extérieur de la tête arrive à environ 2,7 m de l'axe du tracteur, côté droit.
De combien la tête s'incline-t-elle ?
De +90° vers le haut, à la verticale, pour les haies et les buissons, à -60° vers le bas, pour les fossés et les talus.
Que faut-il sur le tracteur pour le commander ?
4 prises hydrauliques ½ pouce pour les 4 flexibles du broyeur, avec coupleurs rapides agricoles : ils commandent le déport latéral et l'inclinaison.
Quelles branches broie-t-il ?
L'herbe, les ronces et les sarments de vigne et d'olivier jusqu'à 4-5 cm de diamètre.
Marteaux ou couteaux ?
Il est livré avec 28 marteaux de 820 g. En option, le kit de 30 couteaux (COLTELLI30T) se monte à la place des marteaux.
Le cardan est-il fourni ?
Oui : cardan homologué CE de catégorie 6, longueur 1 800 mm, double homocinétique, avec un joint grand angle des deux côtés.
Quelle différence avec le LEO ?
Le LEO a le boîtier en position intérieure et, de série, un cardan de catégorie 5 : le cardan homocinétique est en option. Le GIRAFFA a le boîtier extérieur et, de série, le cardan double homocinétique de catégorie 6. Bras entièrement sorti, le GIRAFFA arrive de 2,3 à 2,7 m de l'axe du tracteur, le LEO de 2,0 à 2,4 m.
Pièces de rechange et assistance DELEKS®
Les pièces de rechange d'origine partent des entrepôts DELEKS® en Europe : marteaux, supports, courroies, roulements, rouleau arrière, patins et éléments de transmission sont disponibles pour l'entretien courant comme pour les réparations. Le service après-vente DELEKS® suit directement chaque client : conseil technique, gestion de la garantie, pièces d'origine identifiées sur les vues éclatées et aide au choix du broyeur et des accessoires adaptés au tracteur. La machine est livrée avec la déclaration de conformité CE, la facture et la notice d'utilisation et d'entretien. Garantie 2 ans et livraison gratuite.
CARACTERISTIQUES
FERMER| Caractéristiques | Unité métrique | Unité US |
|---|---|---|
| Largeur de travail | 1700.0 mm | 5.57 ft |
| Largeur total | 2260.0 mm | 7.30 ft |
| Hauteur de coupe min/max | 10.0 - 45.0 mm | 0.4 - 1.77 in |
| Poid | 504.0 kg | 1110.0 lb |
| Hauteur totale | 975.0 mm | 3.20 ft |
| Puissance du tracteur | 50 - 70 cv | 50 - 70 Hp |
| Attelage 3 points | Cat. 2 (ø 25.0-28.0mm) | Cat. 2 (ø 25.0-28.0mm) |
| Hauteur du capot | 400.0 mm | 15.75 in |
| Distance des 2 points inférieurs | 820.0 - 964.0 mm | 32.5 - 38.0 in |
| Nbre de marteaux | 28 | 28 |
| Diamètre maximum de coupe | 40.0 - 50.0 mm | 1.57 - 1.97 in |
| Longueur totale | 1750.0 mm (fermé) | 5.74 ft (closed) |
| Distance entre le boitier de transmission et la terre | 550.0 mm | 21.65 in |
| Epaisseur de la tôle | 4.0 mm | 0.16 in |
| Epaisseur des cotés | 8.0 mm | 0.31 in |
| Epaisseur des patins latéraux | 6.0 mm | 0.23 in |
| Transmission: type | Courroies V | Courroies V |
| Transmission : prise de force | 540 r/min | 540 r/min |
| Transmission : sens de rotation | Horaire | Horaire |
| Transmission : roue libre | √ | √ |
| Transmission : vitesse du rotor | 2134 rpm | 2134 rpm |
| Transmission : huile du boitier | Oui / SAE 120 - ISO 72925 | Oui / SAE 120 - ISO 72925 |
| Transmission : Nombre de courroie | 4 | 4 |
| Transmission : dimensions des courroies | 17x1270 | 17x1270 |
| Rotor : diamètre | 127.0 mm | 5.0 in |
| Rotor : roulement et dimensions | 1308 | 1308 |
| Rotor : équilibrage | Électronique | Électronique |
| Rotor : épaisseur | 10.0 mm | 0.4 in |
| Marteau : poid | 820.0 g | 29.0 oz |
| Marteau : ø du trou | 15.0 mm | 0.6 in |
| Marteau : largeur de base | 82.0 mm | 3.23 in |
| Marteau : largeur de la tête | 45.0 mm | 1.77 in |
| Marteau : extension diagonale | 95.0 mm | 3.74 in |
| Rouleau : diamètre | 140.0 mm | 5.51 in |
| Rouleau: épaiseur | 6.0 mm | 0.23 in |
| Rouleau: roulements et dimensions | UCFL206 | UCFL206 |
| Déport et dimensions | Voir photos | Voir photos |
| ø vérin hydraulique A | 80.0 - 35.0 mm | 3.15 - 1.37 in |
| ø vérin hydraulique B | 60.0 - 30.0 mm | 2.36 - 1.18 in |
| Pression optimale min/max d'huile | 120 - 150 bar | 120 - 150 bar |
| Flux optimale d'huile | 18 - 22 l/min | 18 - 22 l/min |
| Flexibles hydrauliques | WP 400 Bar, 1/2" Agri Standard | WP 400 Bar, 1/2" Agri Standard |
| Cardan | CE cat. 6 x 1800 mm, double grand angle (homocinétique des deux côtés) | CE cat. 6 x 71 in, double wide-angle (CV joint at both ends) |
| Longueur du capot | 680.0 mm | 26.67 in |
| Poids brut d'expédition | 626 kg | 1380 lb |
| Volume de l'emballage | 1.85 m3 | 65.3 cu ft |
| Dimensions de la marchandise pour envoi | 2050.0*950.0*950.0 mm | 6.72*3.17*3.17 ft |
