Broyeur à marteaux léger pour micro-tracteur 140 cm APE-140, broyeur d'herbe pour tracteurs compacts de 18 à 35 ch
DETAILS

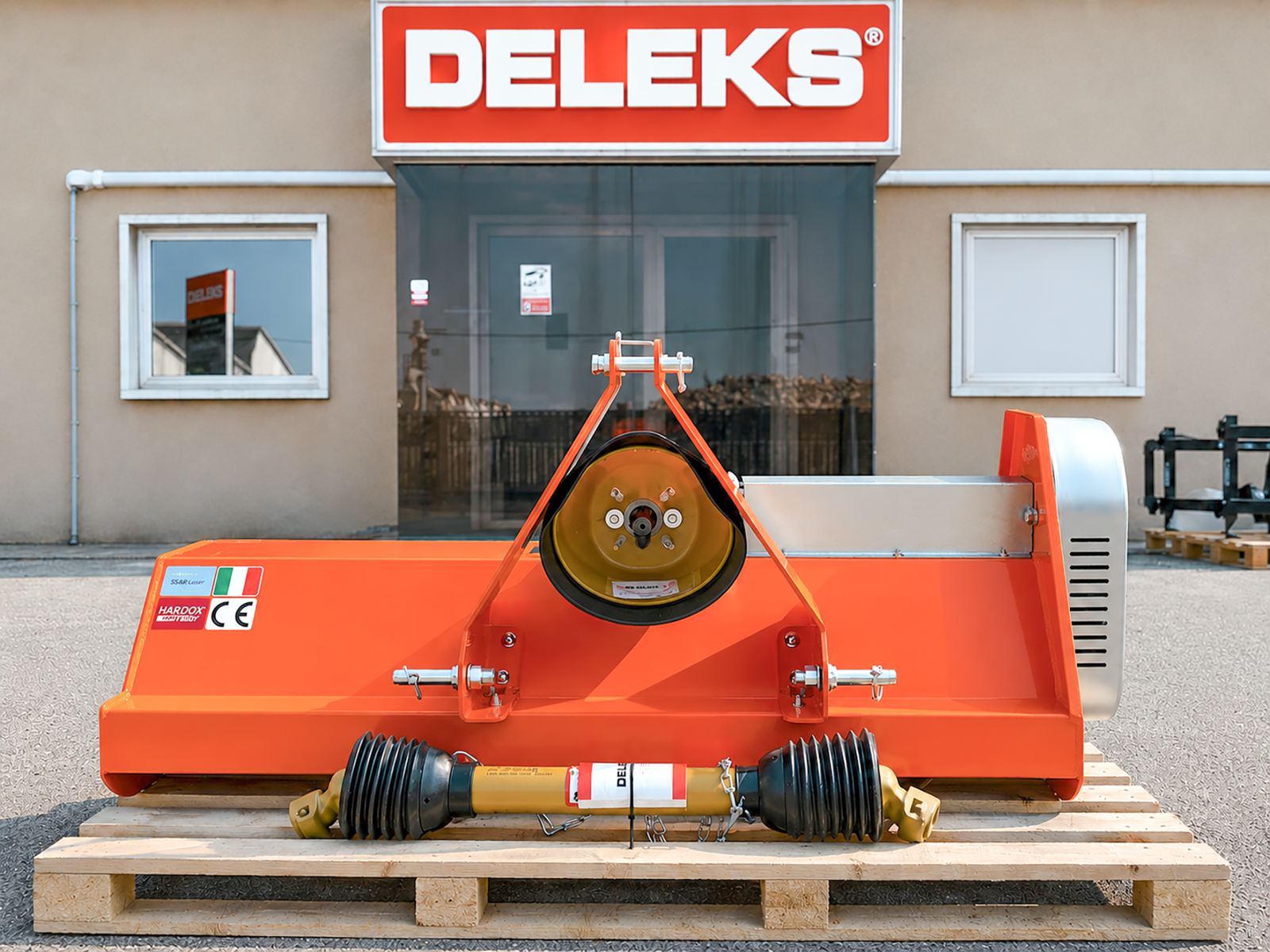

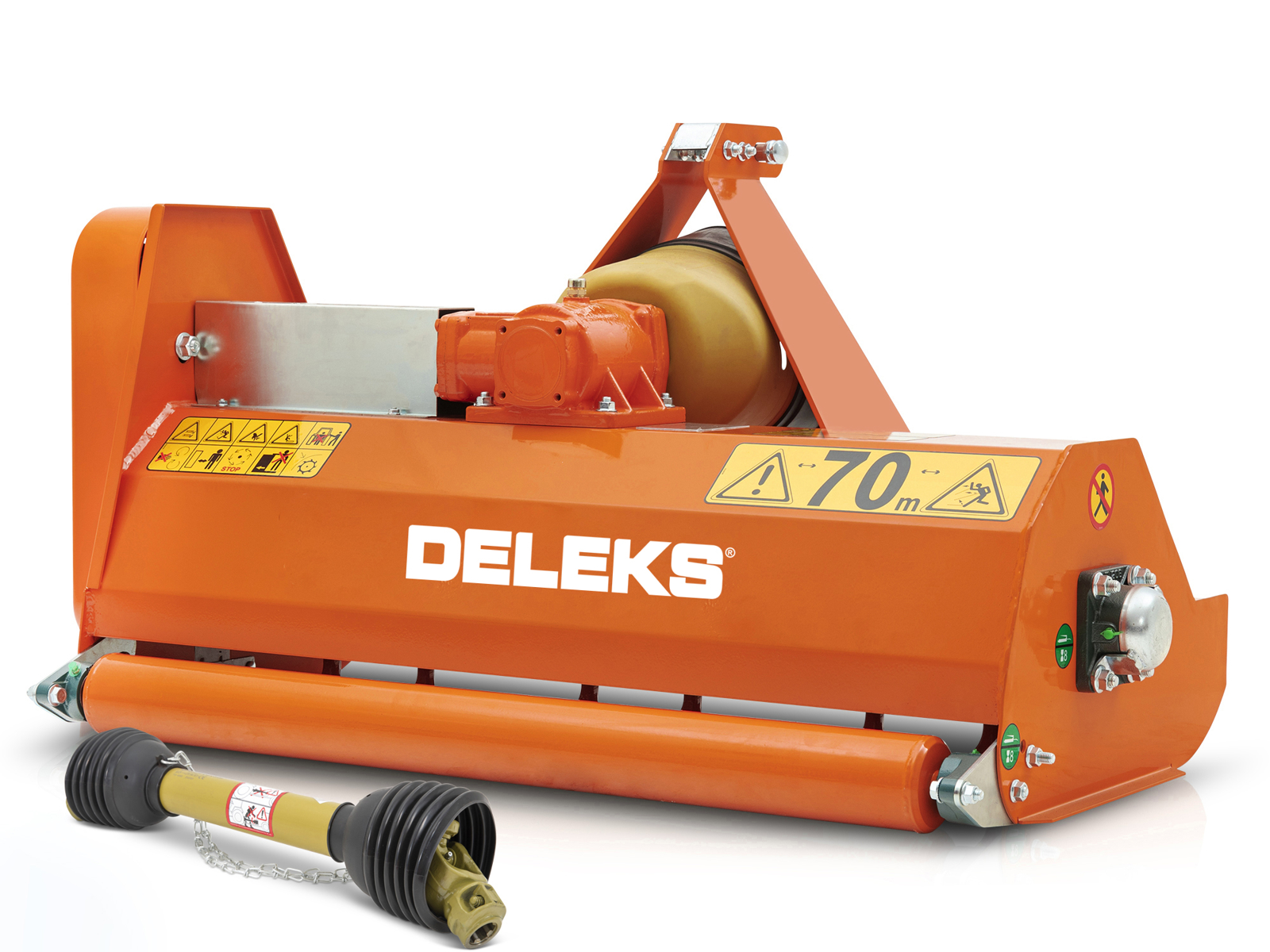

Broyeur à marteaux léger pour micro-tracteur avec 140 cm de coupe, DELEKS® APE-140 : le broyeur pour les tracteurs compacts de 18 à 35 ch avec prise de force à 540 tr/min et attelage 3 points de catégorie 1, comme Kubota, Iseki, Yanmar, Solis et Pasquali. Il ne pèse que 144 kg et, contrairement à beaucoup de broyeurs légers, il travaille avec des marteaux et non avec des couteaux Y : 24 marteaux de 330 g sur un rotor équilibré électroniquement broient l'herbe, les ronces, les feuilles, les résidus végétaux et les petits sarments jusqu'à 2 cm de diamètre dans les pelouses, les vignes, les vergers, les oliveraies et les friches. Rouleau arrière réglable pour une hauteur de coupe de 20 à 35 mm, transmission à roue libre garantie 3 ans, tendeur de courroies extérieur. Conçu, fabriqué et assemblé par DELEKS, Made in Italy, il est livré avec son cardan homologué CE, une garantie de 2 ans et la livraison gratuite.
Pour quels tracteurs
L'APE-140 coupe 140 cm pour un encombrement de 155 cm et il est conçu pour les petits tracteurs de 18 à 35 ch, avec prise de force à 540 tr/min et attelage 3 points de catégorie 1 (écartement des bras inférieurs de 380 à 580 mm) : Kubota, Iseki, Yanmar, Solis, Pasquali et modèles équivalents. Avec 140 cm, c'est le plus productif de la série APE : plus de surface en moins de temps, tout en restant compatible avec les tracteurs compacts. Ses 144 kg ne mettent pas en difficulté le relevage des tracteurs compacts et le broyeur se manœuvre facilement entre les rangs, en plaine comme en pente. Pour les tracteurs dont la prise de force tourne dans le sens antihoraire, il existe les APE-SX à rotation inversée, en 100 et 120 cm.

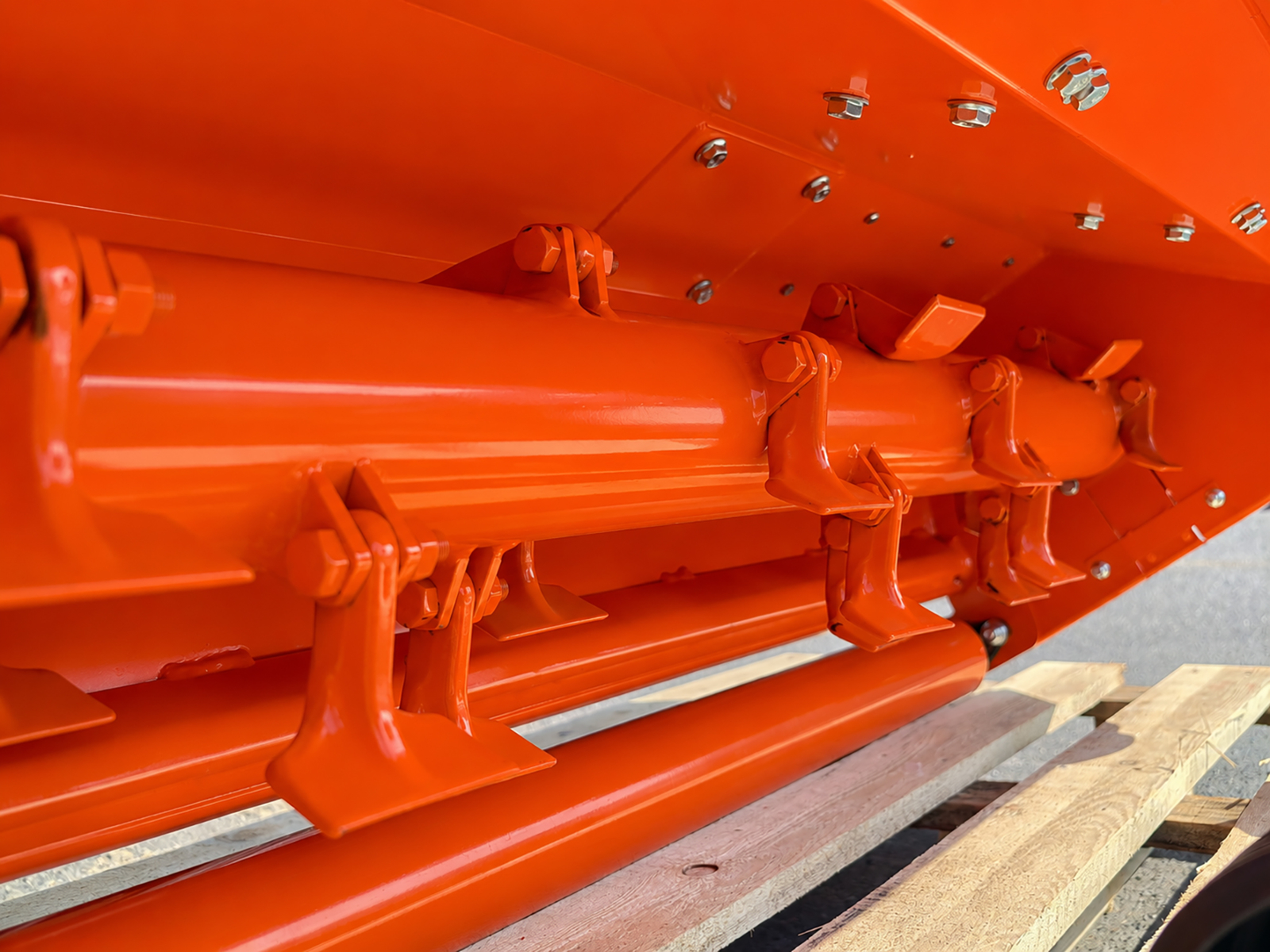

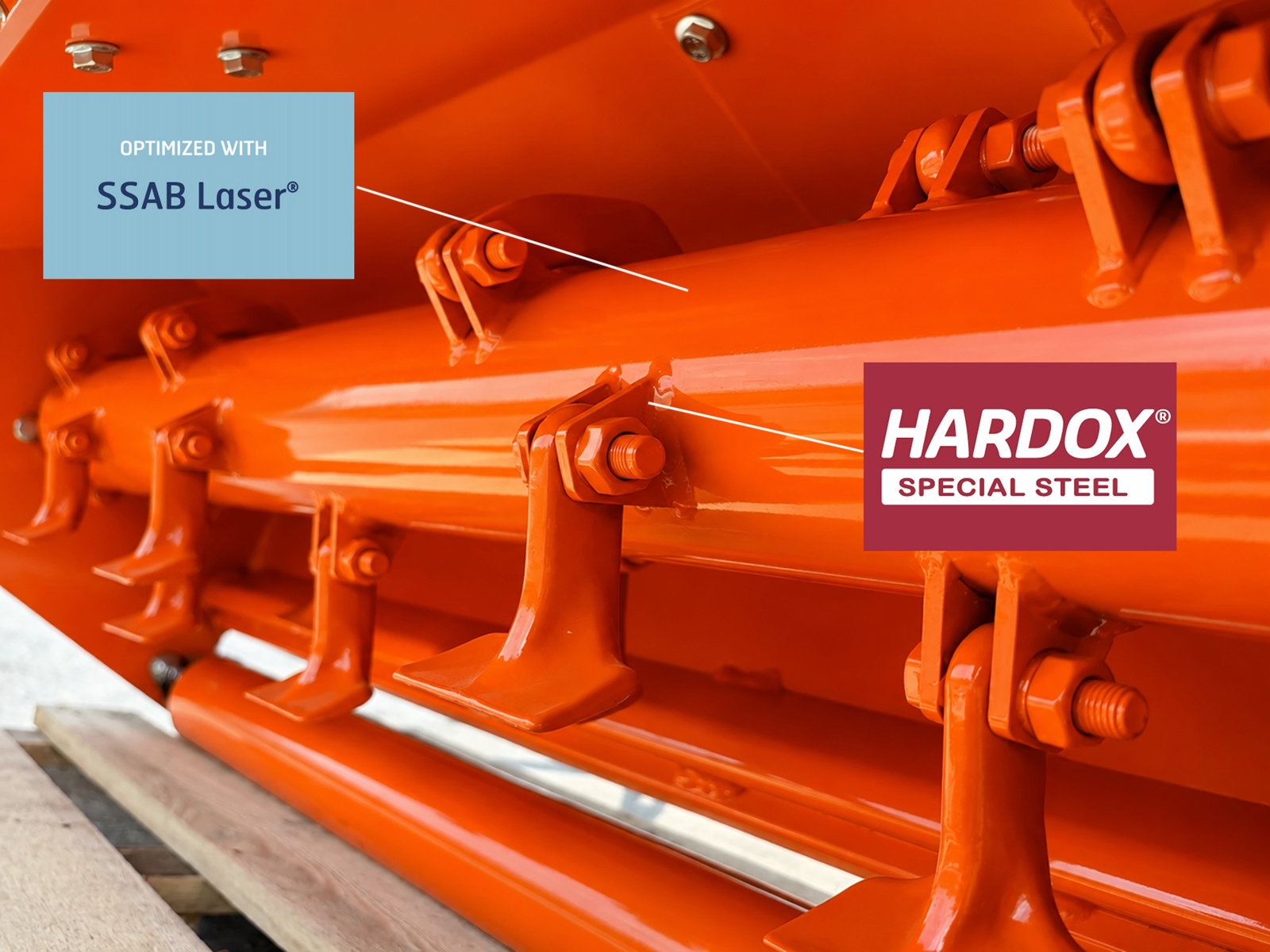

Des marteaux, pas des couteaux Y
La plupart des broyeurs légers travaillent avec des couteaux Y ; la série APE est conçue pour les marteaux, qui broient mieux l'herbe, les ronces et les petits résidus ligneux. Les 24 marteaux de 330 g sont montés sur des supports en HARDOX, un acier à haute résistance à l'usure, sur un rotor de 76 mm construit en tube ARVEDI et équilibré électroniquement, qui tourne à 3 000 tr/min avec peu de vibrations. Il broie l'herbe, les feuilles, les ronces, les résidus végétaux et les petits sarments jusqu'à 2 cm de diamètre. Sur demande, il peut être équipé de couteaux avec le kit COLTELLI30APE.

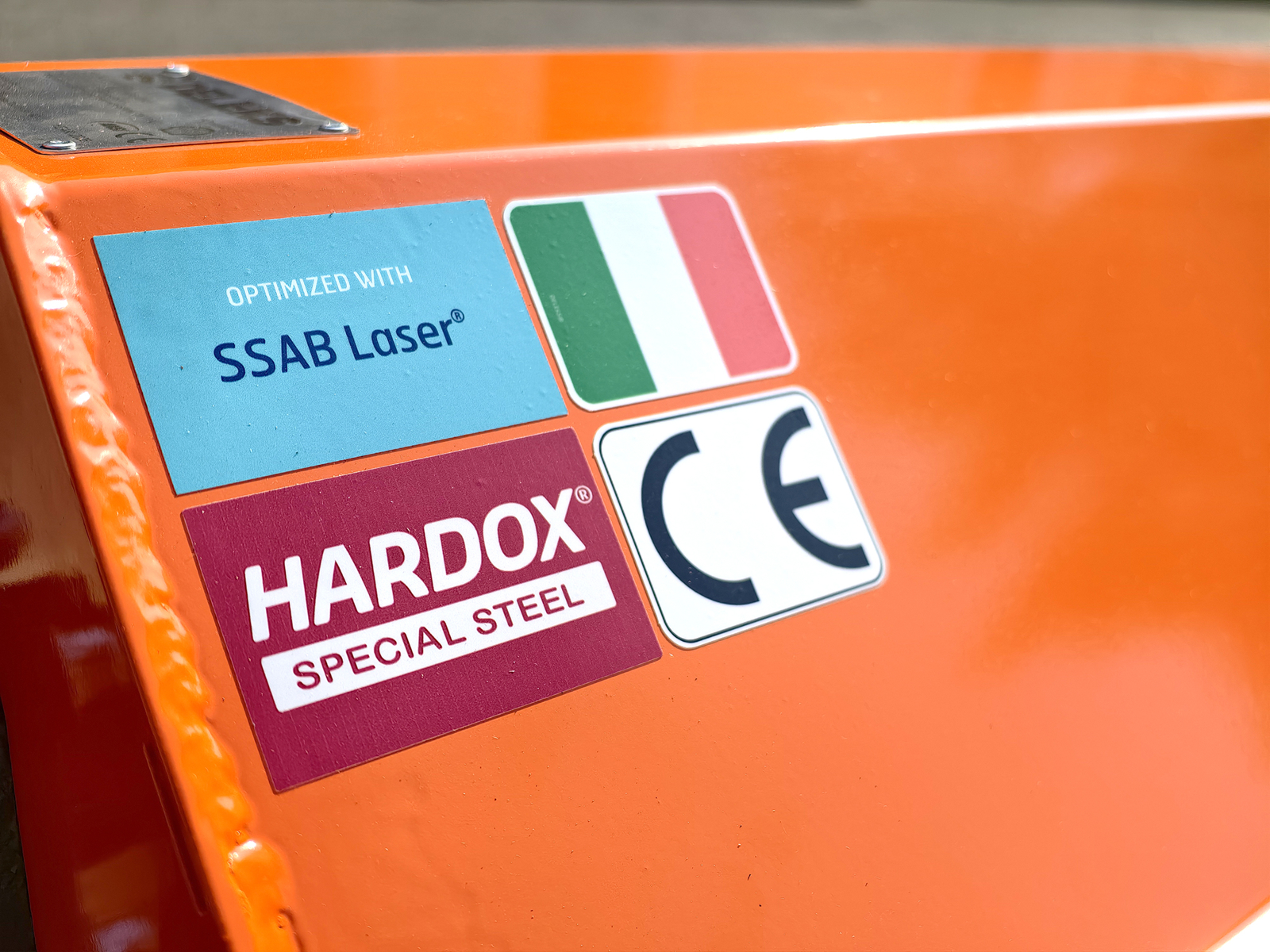

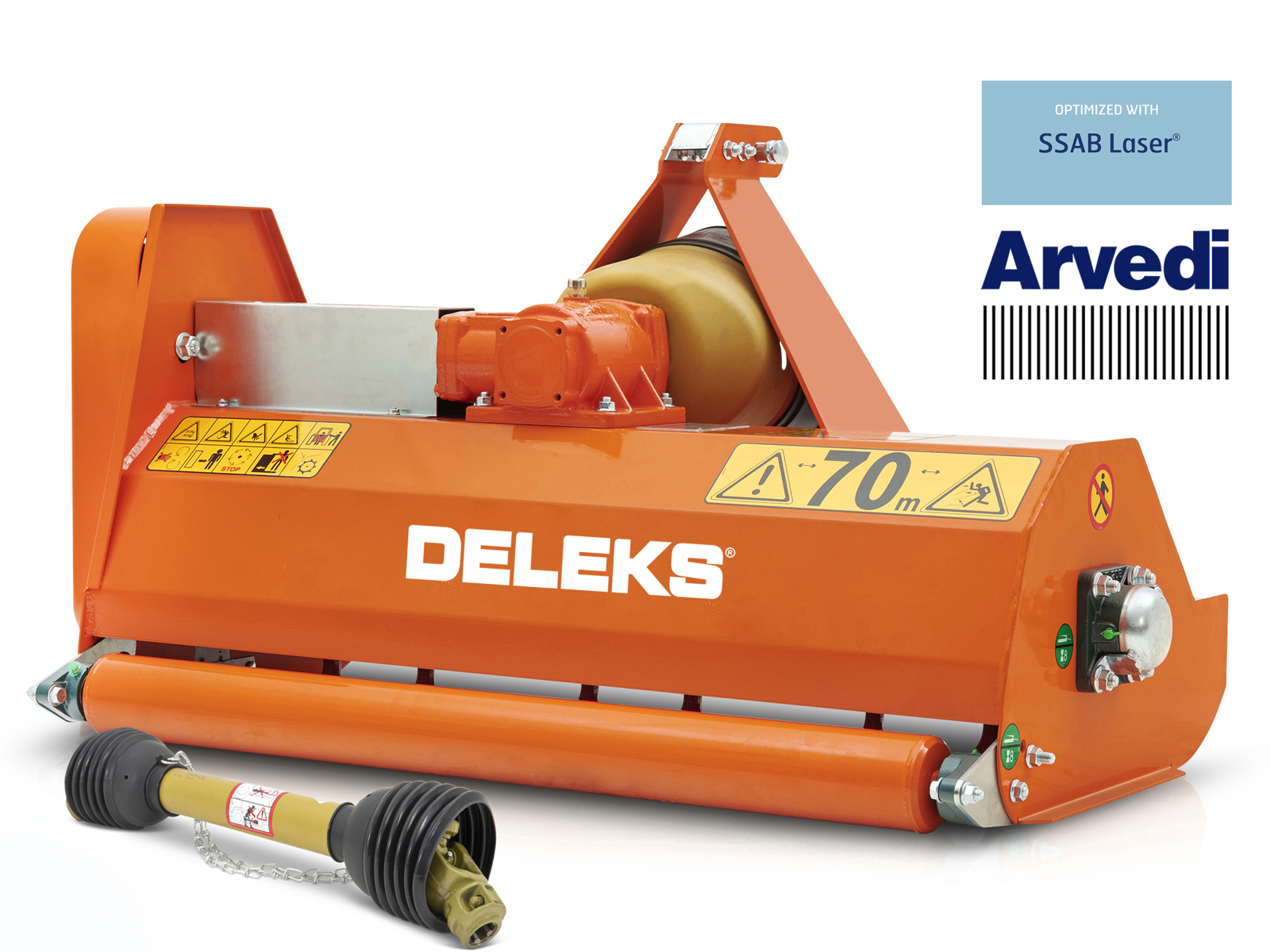

Structure en acier SSAB : légère et robuste
Toute la structure est en aciers de construction SSAB, à haute résistance mécanique et de faible poids : c'est ce qui permet de monter des marteaux sur un broyeur de 144 kg. La série APE est conçue, fabriquée et assemblée directement par DELEKS®, de la chaudronnerie à l'assemblage final. Pour ce modèle, la tôle est achetée en Italie et travaillée dans un site de production DELEKS® situé dans l'Union européenne.

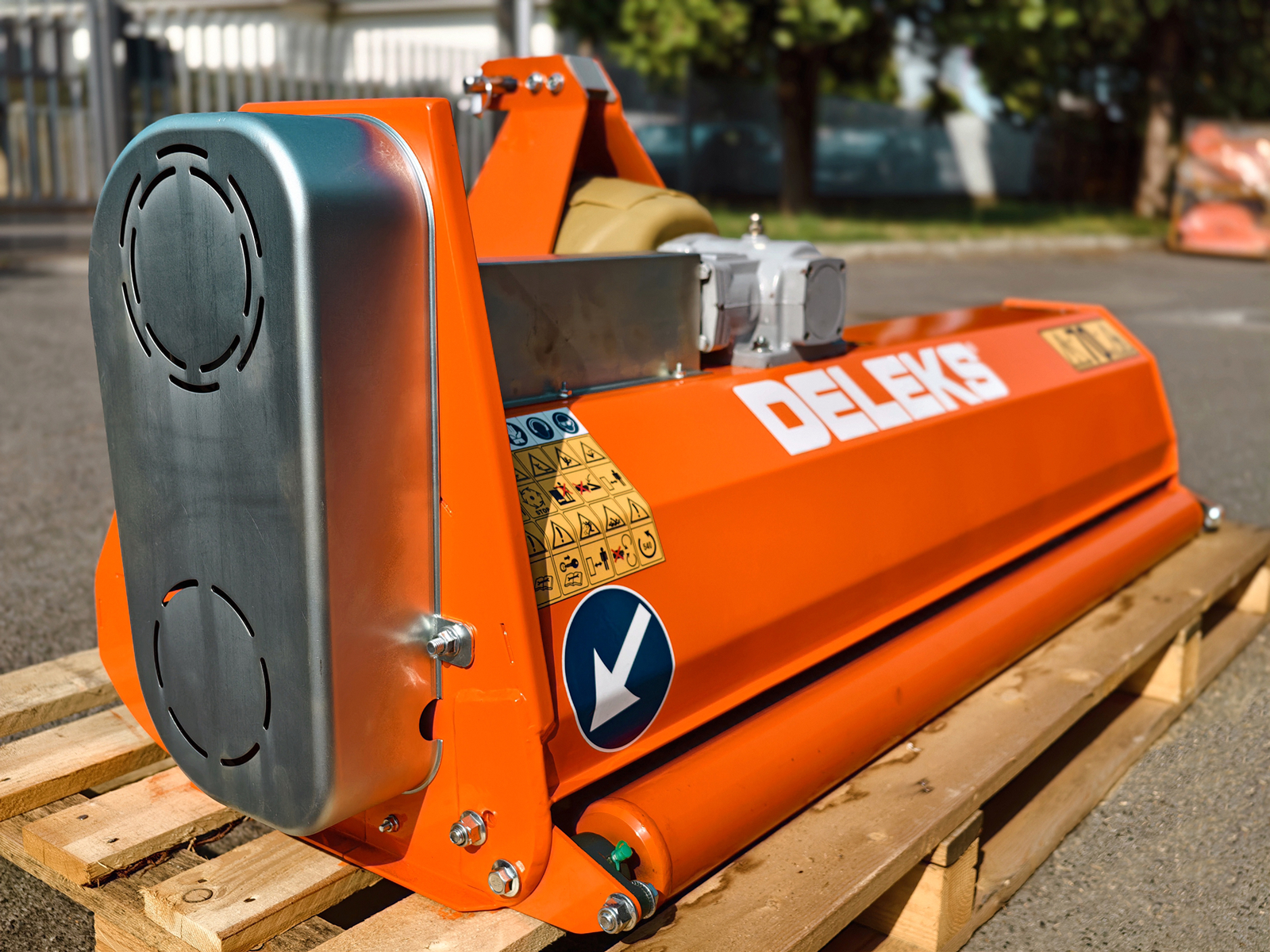

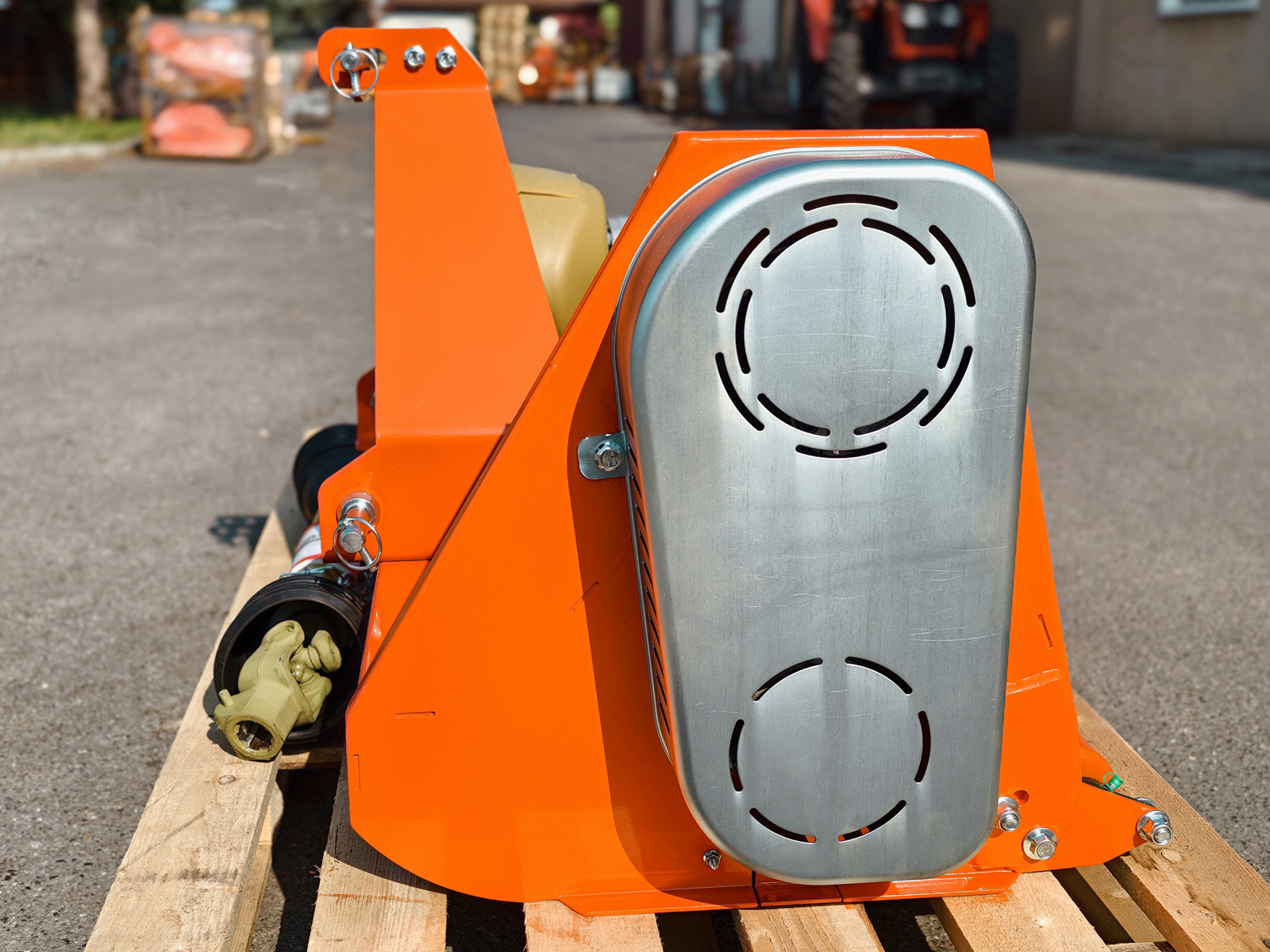

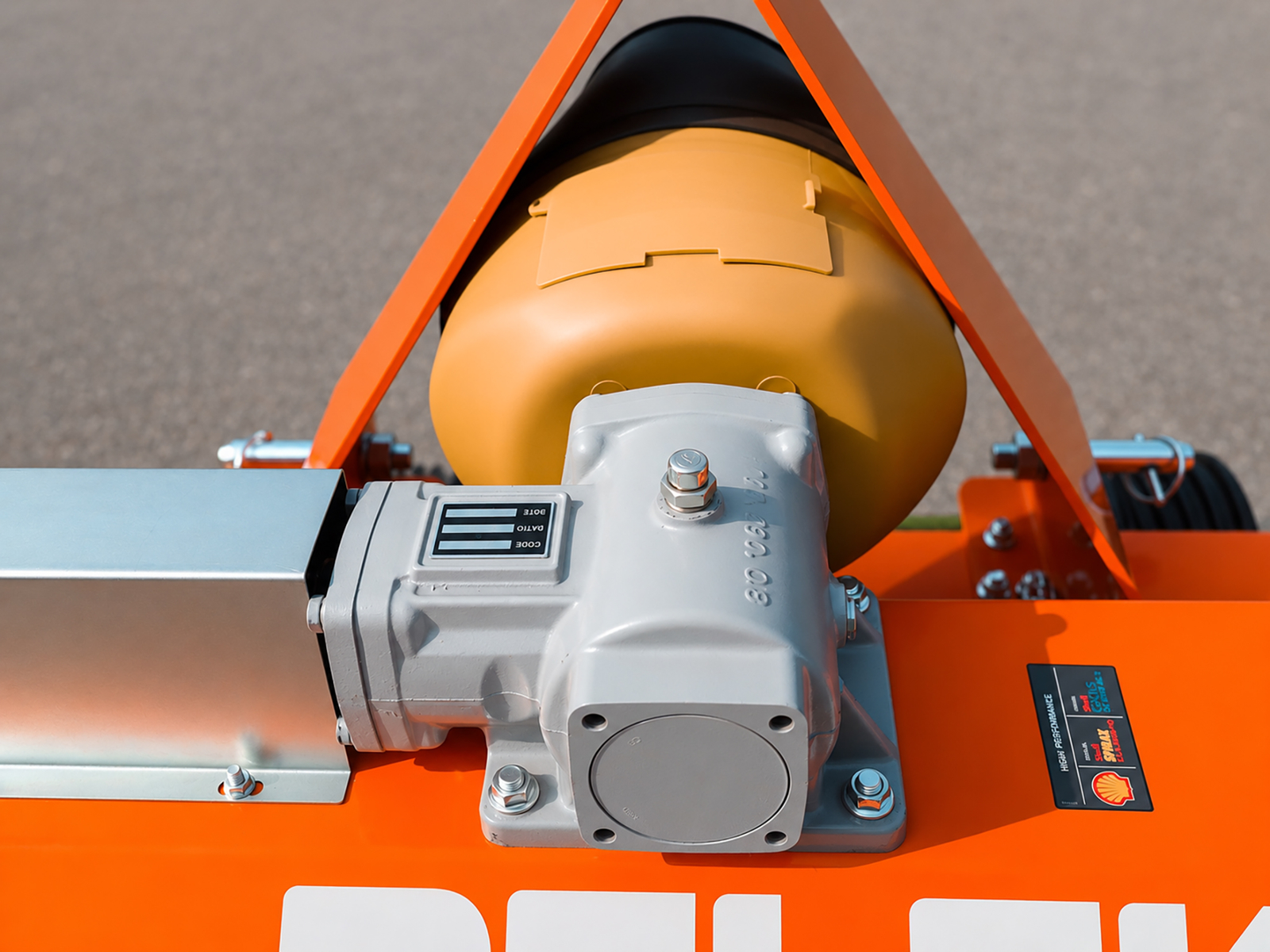

Transmission à roue libre, tendeur de courroies et rouleau
Le boîtier pour prise de force à 540 tr/min intègre une roue libre et bénéficie de 3 ans de garantie ; le mouvement arrive au rotor par 2 courroies trapézoïdales AX35 et le tendeur extérieur permet de régler la tension en peu de temps. Le rouleau arrière, de 85 mm de diamètre, est réglable et fixe la hauteur de coupe de 20 à 35 mm. De série : cardan homologué CE de catégorie 2, longueur 800 mm, attelage 3 points de catégorie 1, protections avant et arrière. Tous les points de graissage sont faciles d'accès.
Dimensions, poids et livraison
Largeur de travail 1 400 mm, largeur hors tout 1 550 mm, longueur 640 mm, hauteur 623 mm, poids 144 kg. Il est expédié sur palette en bois avec protections latérales (160 × 80 × 66 cm, 173 kg brut, 0,84 m³), avec livraison gratuite, après les contrôles qualité DELEKS® : il arrive avec l'huile dans le boîtier et les points de graissage graissés. Il ne reste qu'à monter l'attelage 3 points : quelques minutes avec deux clés. Il est conforme à la directive Machines CE et garanti 2 ans.
Domaines d'utilisation
- Pelouses, grands jardins et espaces verts : tonte de l'herbe sans ramassage
- Vignes, vergers et oliveraies : herbe de l'inter-rang et petits sarments jusqu'à 2 cm
- Potagers et petites exploitations : résidus végétaux, feuilles et mauvaises herbes
- Friches et bordures de champ : herbes hautes et ronces
- Tracteurs compacts de 18 à 35 ch, en plaine comme en pente
Options et pièces de rechange
Depuis cette fiche, vous pouvez ajouter à la commande le jeu de 2 courroies de rechange (CINGHIE2AX35), le kit de 10 marteaux (MAZZE10L2022), les 10 écrous et boulons pour marteaux (DB10L2022), le kit de couteaux, 10 groupes de 3 (COLTELLI30APE), les axes de rechange pour l'attelage 3 points (3PERNI1B) et la réduction universelle pour prise de force (RID1). Les autres pièces s'identifient sur les vues éclatées avec le service technique.
FAQ
Quelle puissance faut-il pour l'APE-140 ?
De 18 à 35 ch, avec une prise de force à 540 tr/min et un attelage 3 points de catégorie 1. Il pèse 144 kg : il reste dans la capacité du relevage des tracteurs compacts.
Convient-il à un tracteur Kubota, Iseki ou Yanmar ?
Oui : il est conçu pour les tracteurs compacts avec attelage 3 points de catégorie 1 et prise de force à 540 tr/min, comme Kubota, Iseki, Yanmar, Solis et Pasquali.
Pourquoi des marteaux et pas des couteaux Y ?
Les marteaux broient mieux l'herbe, les ronces et les petits résidus ligneux. La structure en acier SSAB limite le poids et permet de les monter même sur un broyeur léger ; sur demande, il peut être équipé de couteaux (kit COLTELLI30APE).
Broie-t-il aussi les sarments ?
Les petits sarments et les branches jusqu'à 2 cm de diamètre, en plus de l'herbe, des ronces et des feuilles. Pour les sarments jusqu'à 3 cm, il y a le LINCE ; pour des tailles plus grosses, la série moyenne.
Comment se règle la hauteur de coupe ?
Avec le rouleau arrière réglable, de 20 à 35 mm.
Quelle différence avec le LINCE ?
Le LINCE est plus lourd (à partir de 135 kg), il a un rotor de 102 mm avec des marteaux sur 6 rangées, broie jusqu'à 3 cm et existe aussi avec déport latéral manuel ou hydraulique. L'APE est le plus léger, pour les tracteurs de 12 à 35 ch.
Et si la prise de force tourne dans l'autre sens ?
Pour les tracteurs à prise de force antihoraire, comme certains Pasquali, Valpadana et BCS, il y a les APE-SX avec boîtier à rotation inversée, en 100 et 120 cm.

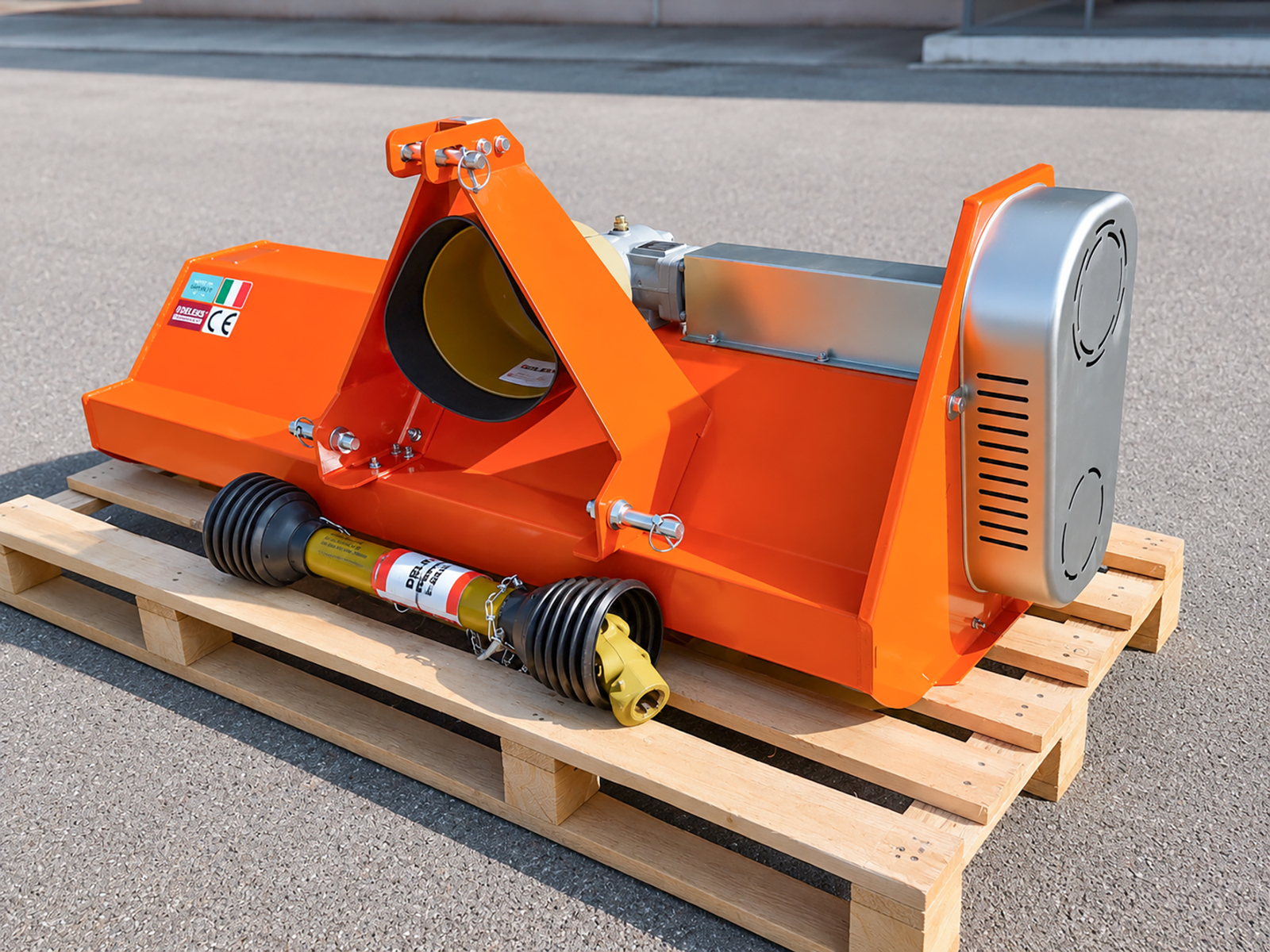

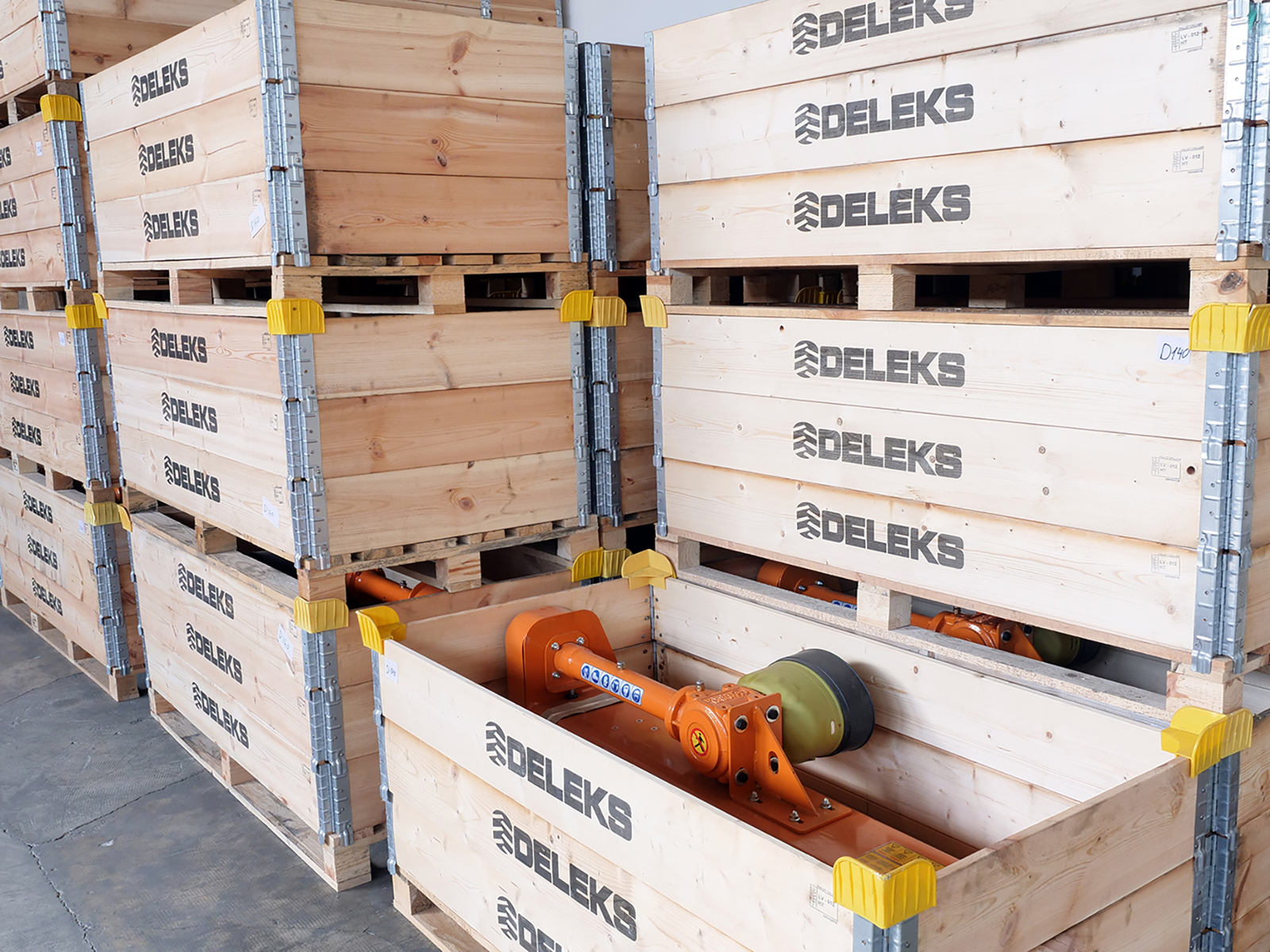

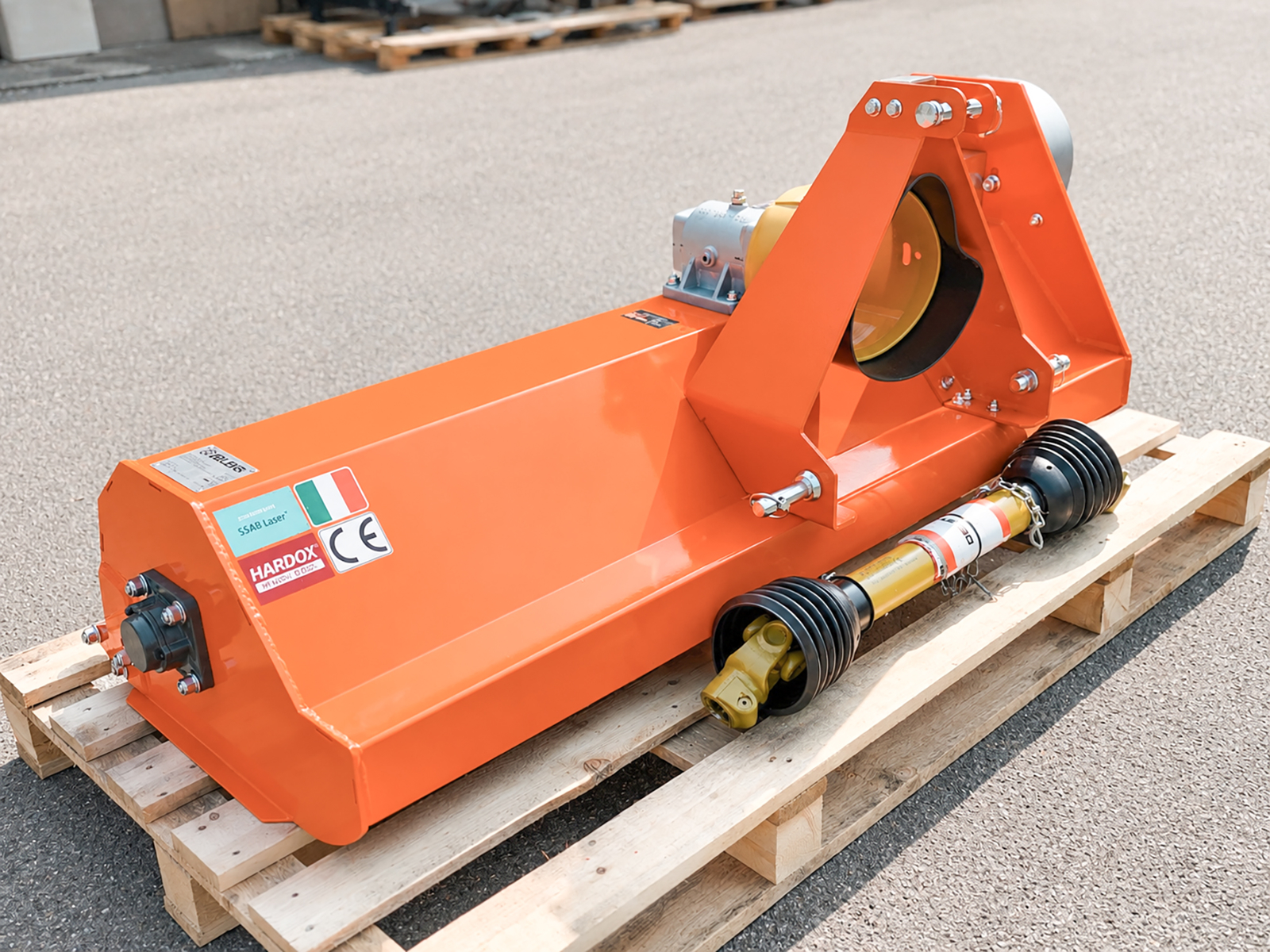

Comment est-il livré ?
Sur palette en bois avec protections latérales, avec l'huile dans le boîtier et les points de graissage graissés ; on ne monte que l'attelage 3 points, en quelques minutes avec deux clés. Le cardan homologué CE est fourni.
Pièces de rechange et assistance DELEKS®
Les pièces de rechange d'origine partent des entrepôts DELEKS® en Europe : marteaux, supports, courroies, roulements, rouleau arrière, patins et éléments de transmission sont disponibles pour l'entretien courant comme pour les réparations. Le service après-vente DELEKS® suit directement chaque client : conseil technique, gestion de la garantie, pièces d'origine identifiées sur les vues éclatées et aide au choix du broyeur et des accessoires adaptés au tracteur. La machine est livrée avec la déclaration de conformité CE, la facture et la notice d'utilisation et d'entretien. Garantie 2 ans et livraison gratuite.
CARACTERISTIQUES
| Caractéristiques | Unité métrique | Unité US |
|---|---|---|
| Largeur de travail | 1400.0 mm | 4.60 ft |
| Largeur total | 1550.0 mm | 5.10 ft |
| Hauteur de coupe min/max | 20.0 - 35.0 mm | 0.8- 1.37 in |
| Poid | 144.0 kg | 317.0 lb |
| Hauteur totale | 623.0 mm | 2.05 ft |
| Puissance du tracteur | 18 - 35 cv | 18 - 35 Hp |
| Attelage 3 points | Cat. 1 (ø 19.0-22.0mm) | Cat. 1 (ø 19.0-22.0mm) |
| Hauteur du capot | 317.0 mm | 12.50 in |
| Distance des 2 points inférieurs | 380.0 - 580.0 mm | 15.0 - 22.8 in |
| Nbre de marteaux | 24 | 24 |
| Diamètre maximum de coupe | 10.0 - 20.0 mm | 0.4 - 0.8 in |
| Longueur totale | 640.0 mm | 2.10 ft |
| Distance entre le boitier de transmission et la terre | 385.0 mm | 15.15 in |
| Epaisseur de la tôle | 3.0 mm | 0.11 in |
| Epaisseur des cotés | 3.0 mm | 0.11 in |
| Transmission: type | Courroies V | Courroies V |
| Transmission : prise de force | 540 r/min | 540 r/min |
| Transmission : sens de rotation | Horaire | Horaire |
| Transmission : roue libre | √ | √ |
| Transmission : vitesse du rotor | 3000 rpm | 3000 rpm |
| Transmission : huile du boitier | Oui / SAE 120 - ISO 72925 | Oui / SAE 120 - ISO 72925 |
| Transmission : Nombre de courroie | 2 | 2 |
| Transmission : dimensions des courroies | AX35 (889LI) | AX35 (889LI) |
| Rotor : diamètre | 76.0 mm | 3.0 in |
| Rotor : roulement et dimensions | UCF206 | UCF206 |
| Rotor : équilibrage | Électronique | Électronique |
| Rotor : épaisseur | 8.0 mm | 0.31 in |
| Marteau : poid | 330.0 g | 11.7 oz |
| Marteau : ø du trou | 11.0 mm | 0.43 in |
| Marteau : largeur de base | 80.0 mm | 3.15 in |
| Marteau : largeur de la tête | 14.0 mm | 0.55 in |
| Marteau : extension diagonale | 75.0 mm | 2.95 in |
| Rouleau : diamètre | 85.0 mm | 3.35 in |
| Rouleau: épaiseur | 6.3 mm | 0.25 in |
| Rouleau: roulements et dimensions | UCFL204 | UCFL204 |
| Cardan | CE 2x800 mm | CE 2x800 mm |
| Longueur du capot | 525.0 mm | 20.67 in |
| Poids brut d'expédition | 173 kg | 381 lb |
| Volume de l'emballage | 0.84 m3 | 29.7 cu ft |
| Dimensions de la marchandise pour envoi | 1600.0*800.0*660.0 mm | 5.25*2.62*2.16 ft |
