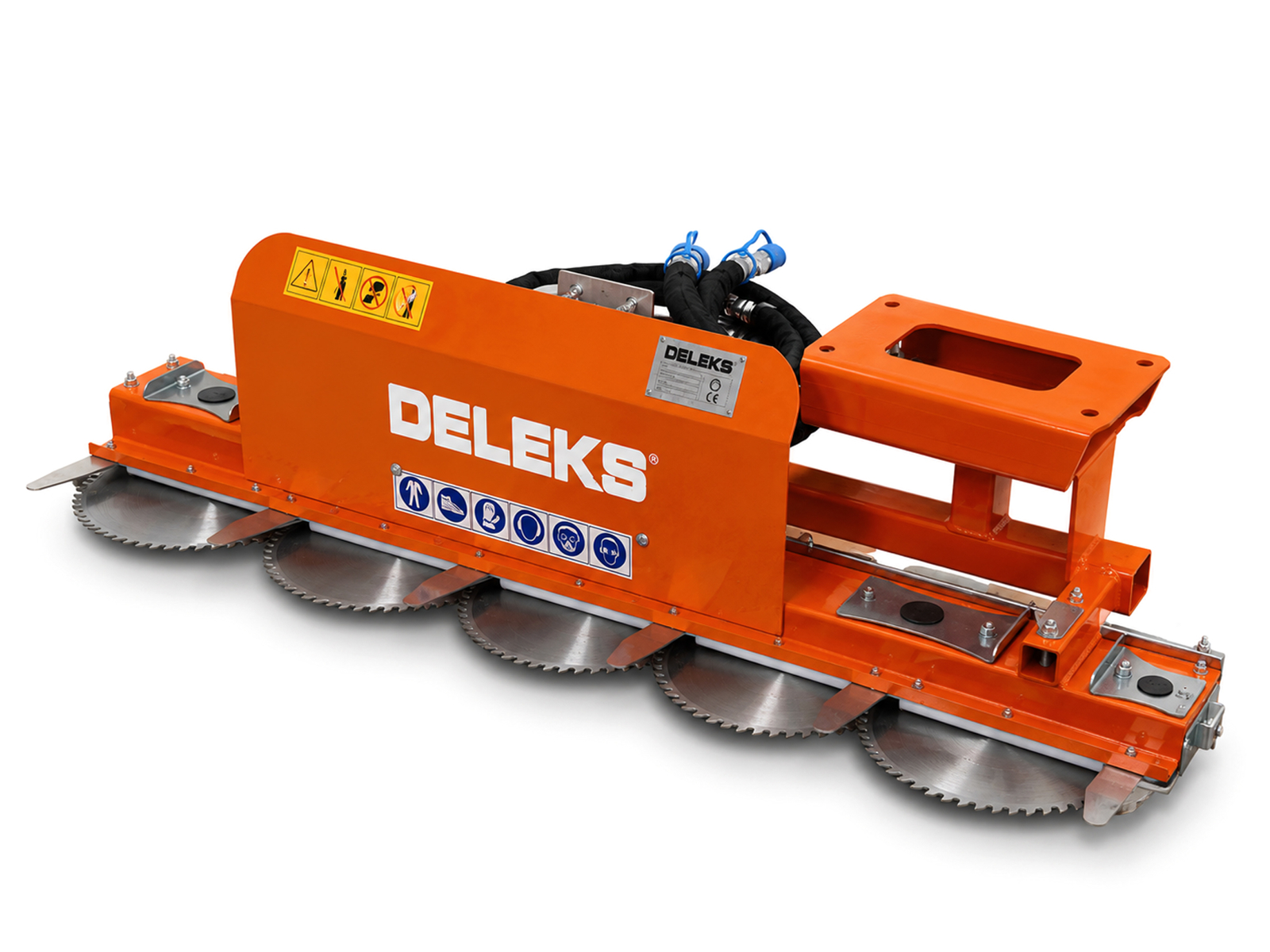

Lamier à scies hydraulique 5 disques 160 cm HR-DISC-5, lamier d'élagage pour pelle, mini-pelle ou épareuse

Non disponible  Me prévenir
COD. HRDISC5 - EAN 8057724864212
1.595,00€TTC
ou 3 versements de 531,67 €
Livraison gratuite!
Loading...
1.595,00€TTC
ou 3 versements de 531,67 €
Livraison gratuite!
Regarder les détails.

avis


DETAILS

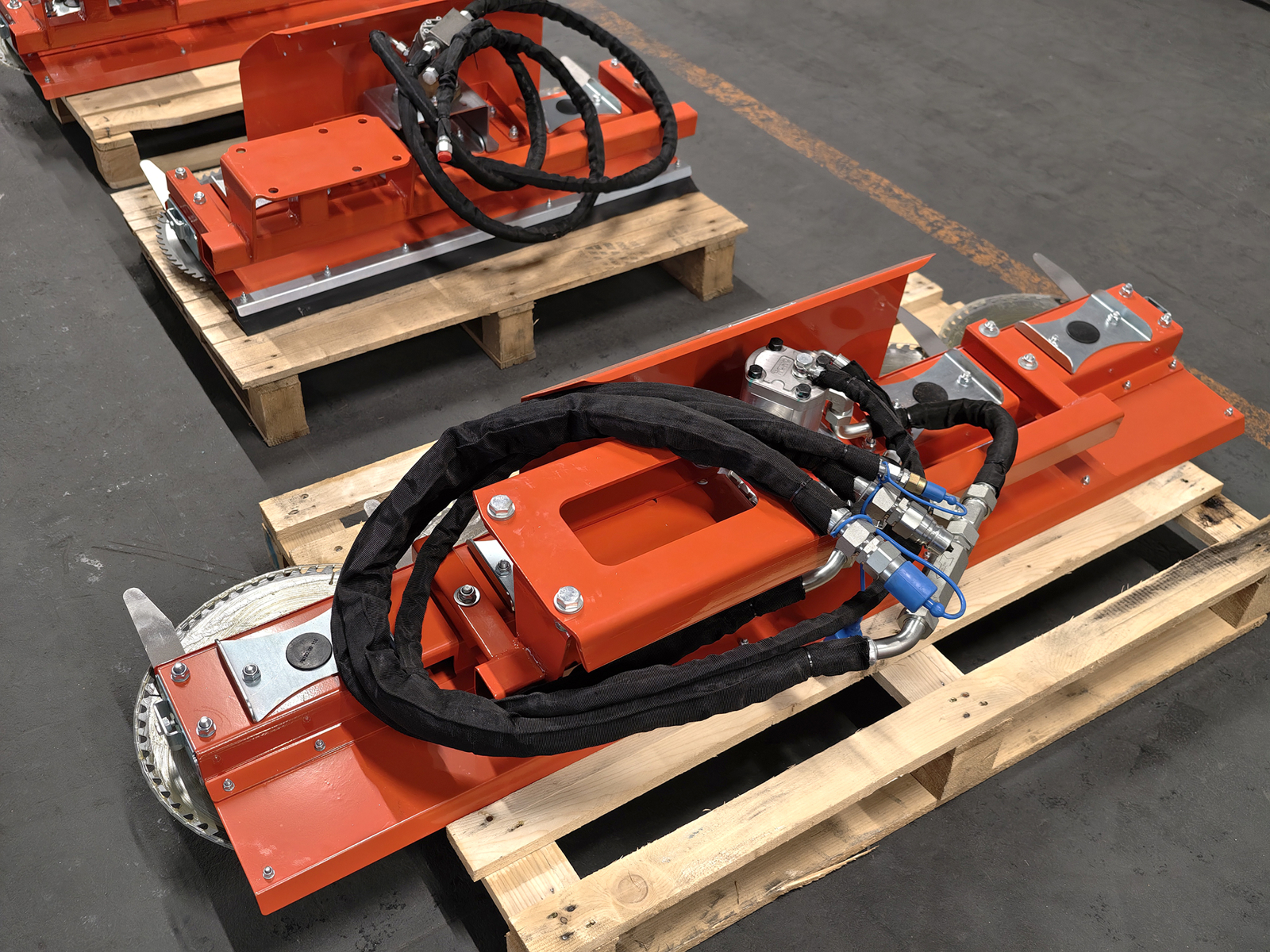

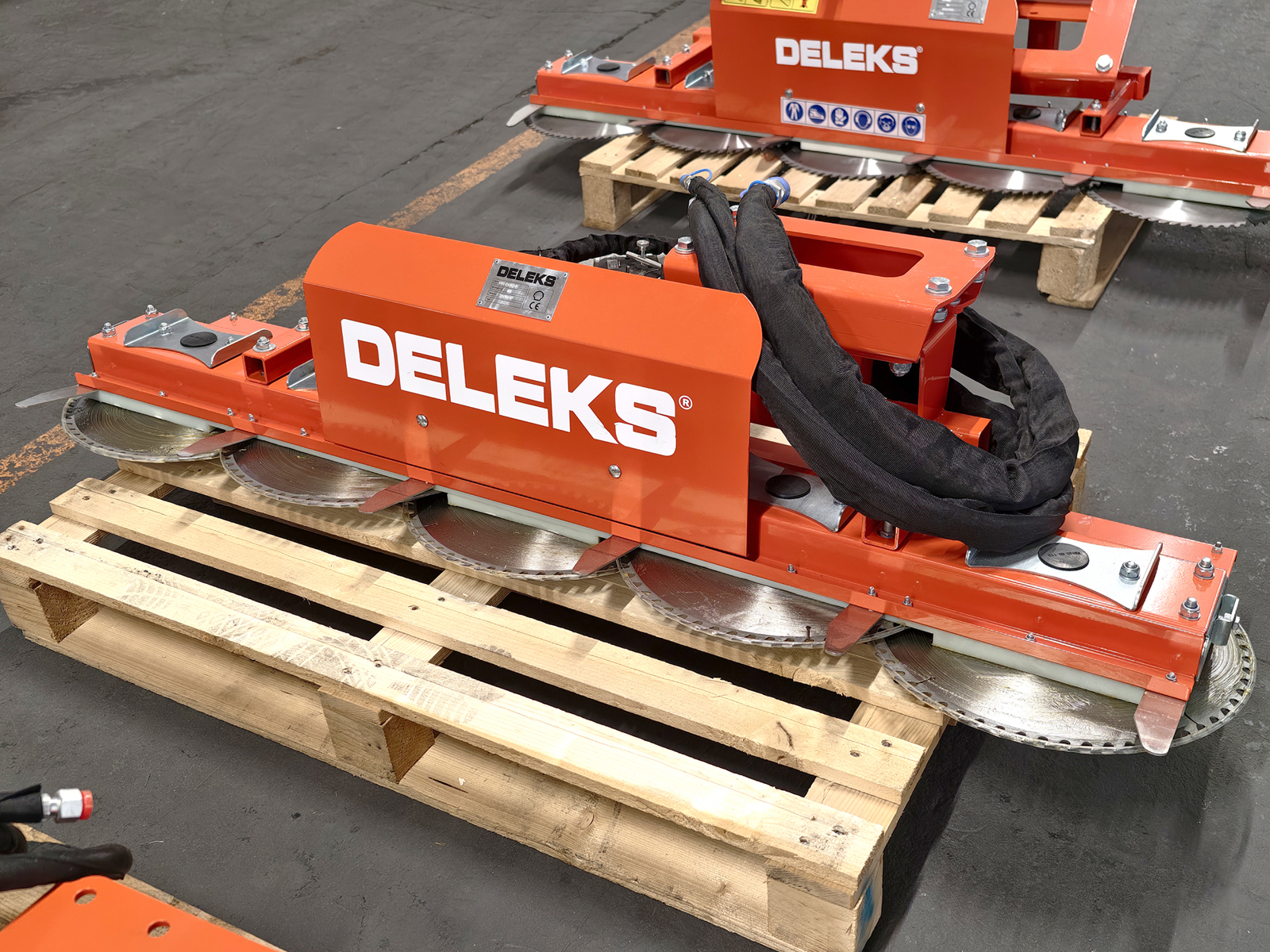

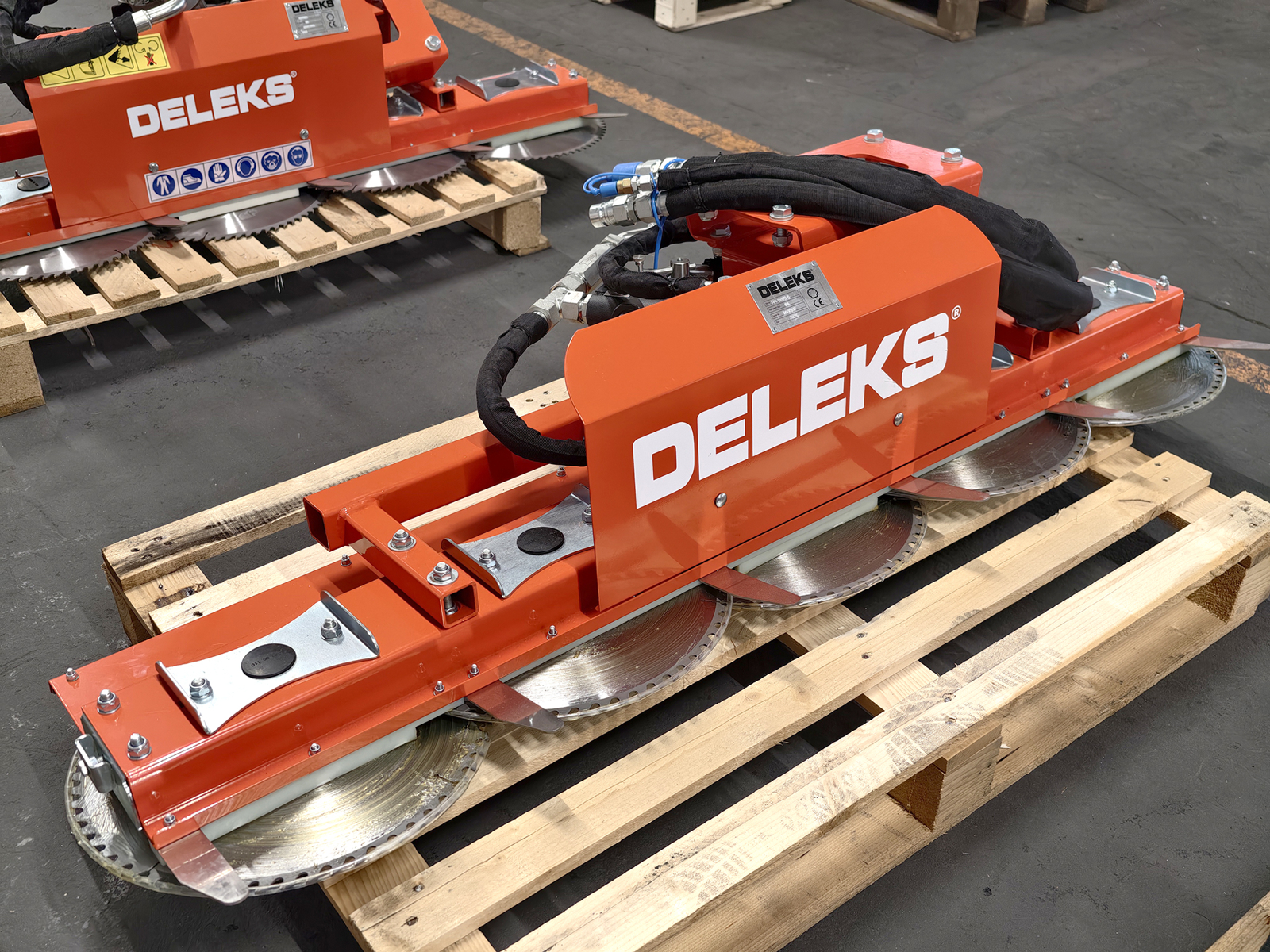

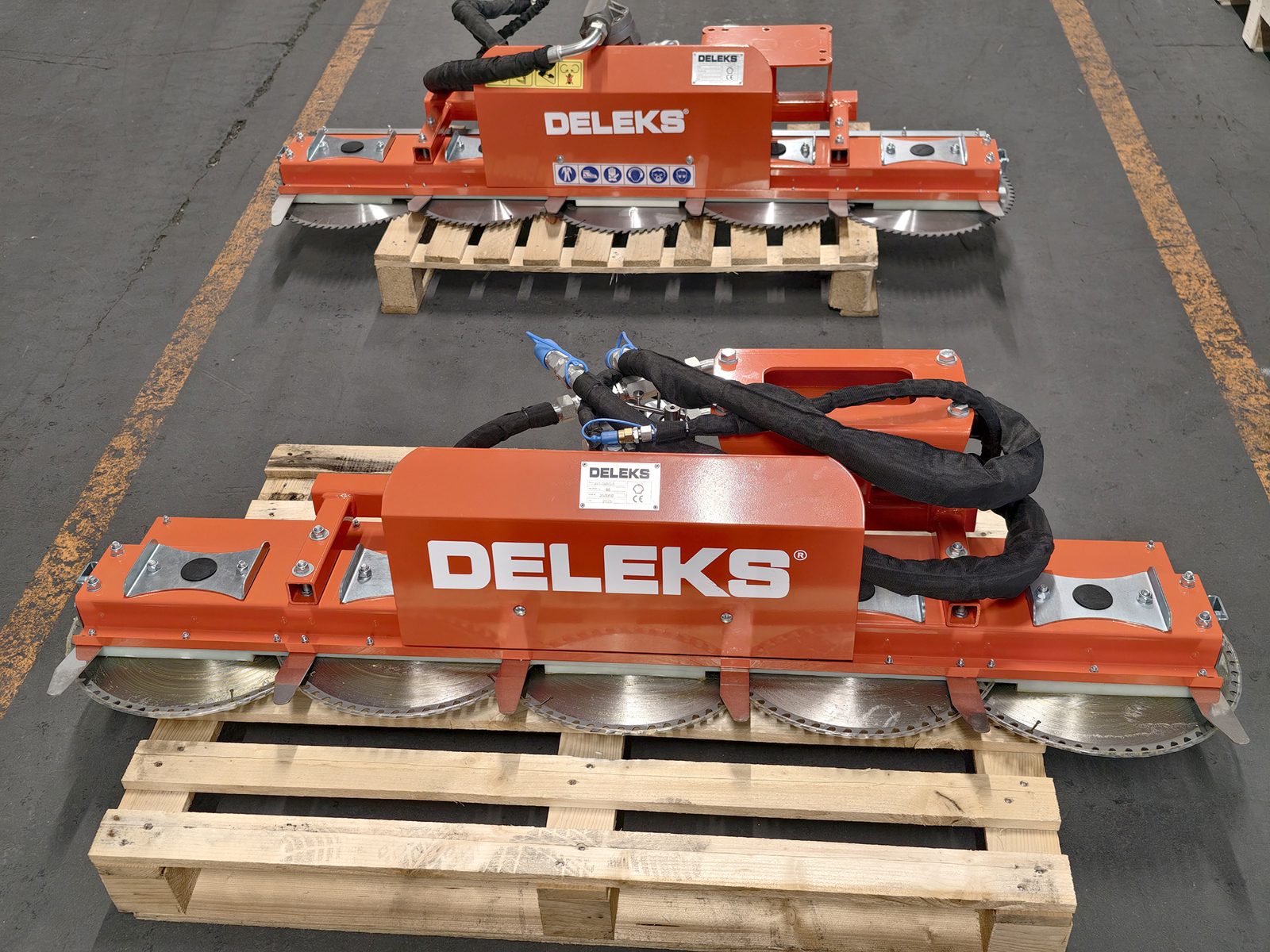

Lamier à scies hydraulique à 5 disques, 160 cm de coupe, DELEKS® HR-DISC-5 : le lamier d'élagage pour pelle, mini-pelle ou épareuse qui coupe les haies ligneuses et les branches jusqu'à environ 9 cm de diamètre. Les 5 disques de 400 mm ont 60 dents chacun, à plaquettes en carbure de tungstène, pour une coupe rapide, nette et sans éclats dans l'élagage des haies et des alignements d'arbres, le long des bords de route, des talus et des fossés, dans les vergers et les vignes. Le moteur hydraulique à engrenages de 22 cm³/tr, bidirectionnel et avec drain, entraîne les disques par 4 courroies et travaille avec 35-50 l/min d'huile à 120-160 bar. Il pèse 95 kg. Il est certifié TÜV, garanti 2 ans, et la livraison est gratuite.


Sur quelles machines il se monte

Le HR-DISC-5 se monte sur les pelles et les mini-pelles équipées d'une ligne hydraulique auxiliaire et sur les épareuses pour tracteur. Sur le tracteur, il faut un bras hydraulique : le lamier ne se branche pas directement sur le relevage trois points. Avec 160 cm de coupe, il pèse 95 kg. Pour les circuits qui ont plus de débit et de pression, il y a le CUTTER-5, à moteur à pistons (70-90 l/min, 140-180 bar) ; avec 3 disques et 100 cm de coupe, il y a le HR-DISC-3 et le CUTTER3, de 60 et 58 kg.

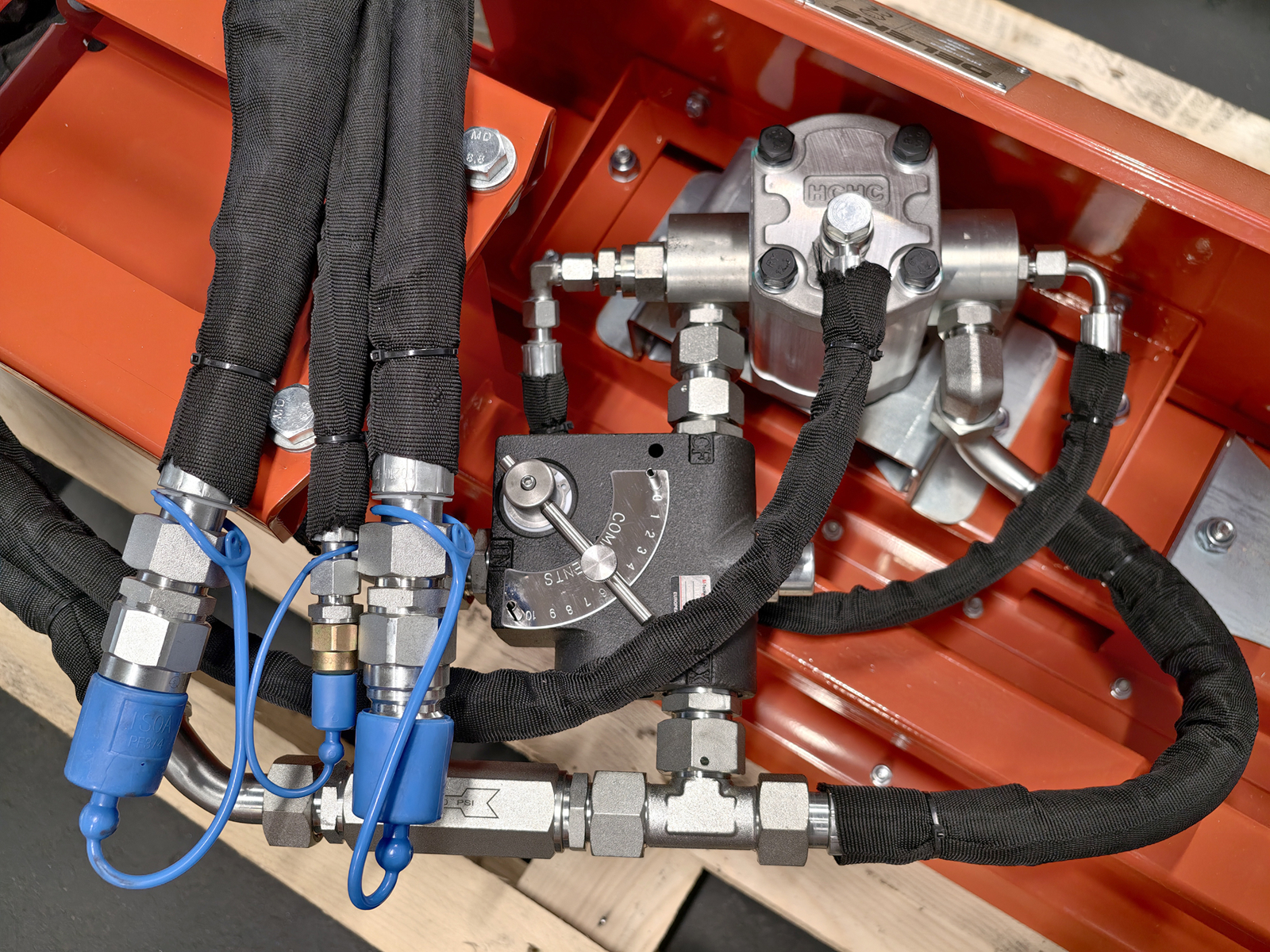

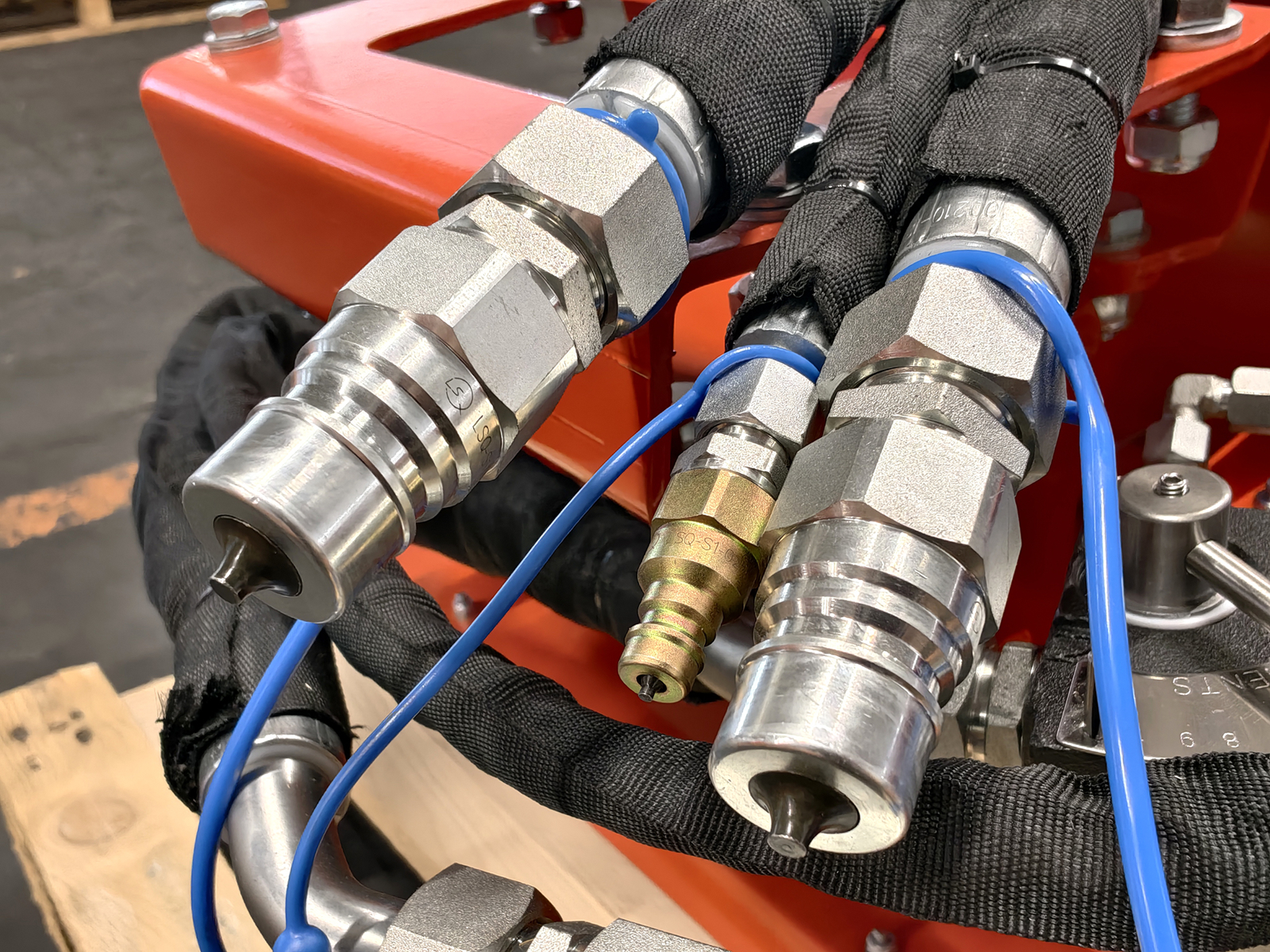

Raccordement hydraulique : débit, pression et drain

Le HR-DISC-5 travaille avec un débit d'huile de 35-50 l/min et une pression de service de 120 à 160 bar ; les disques tournent de 500 à 2 800 tr/min. Le moteur est bidirectionnel et possède un drain, à raccorder en retour direct au réservoir. La machine doit disposer d'une ligne de retour libre : au-delà d'un certain débit, l'huile doit pouvoir retourner directement au réservoir, sans surpression. Avant la commande, vérifiez le débit et la pression du circuit hydraulique : en cas de doute, il suffit de nous communiquer le modèle de votre machine.

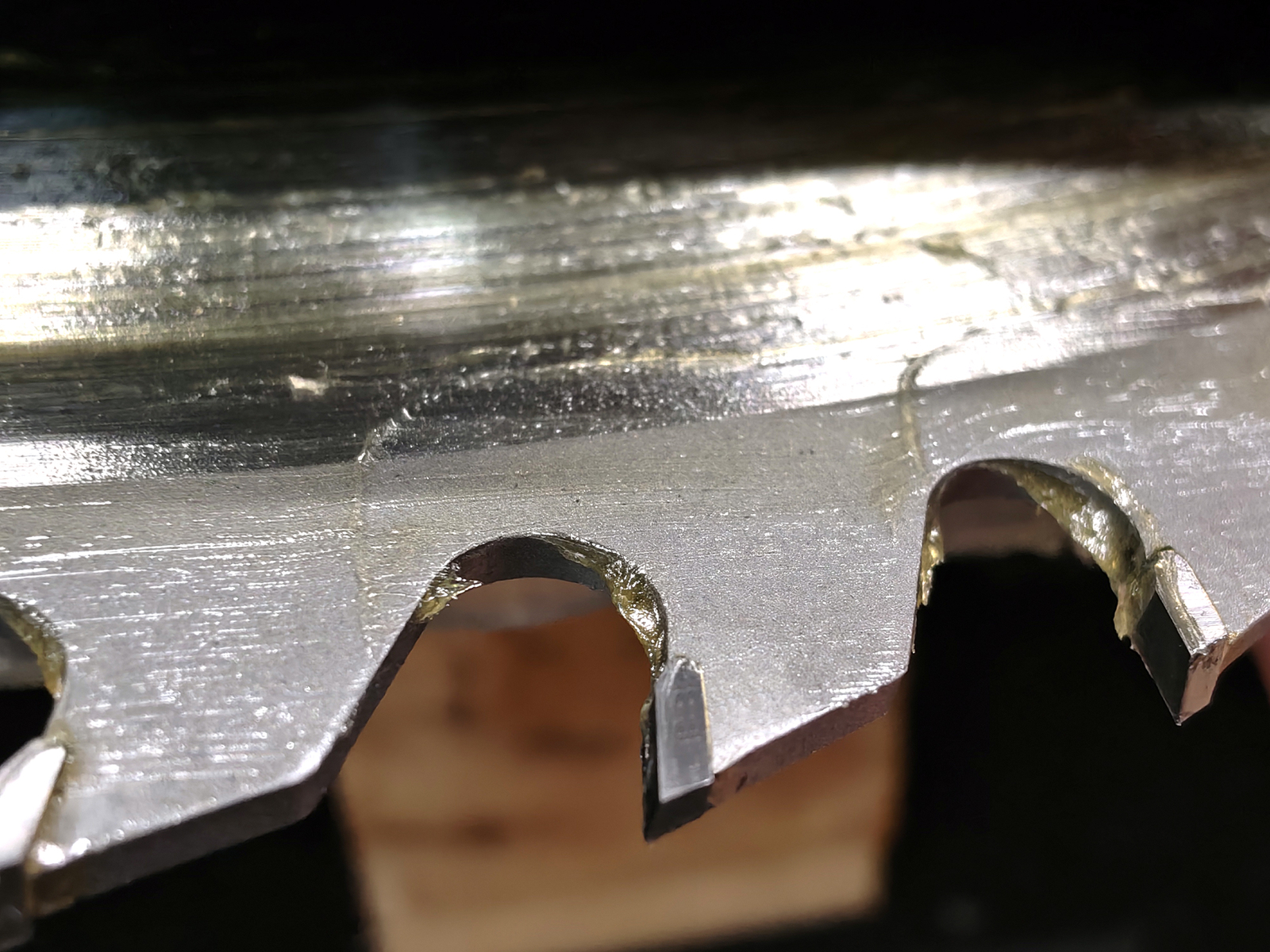

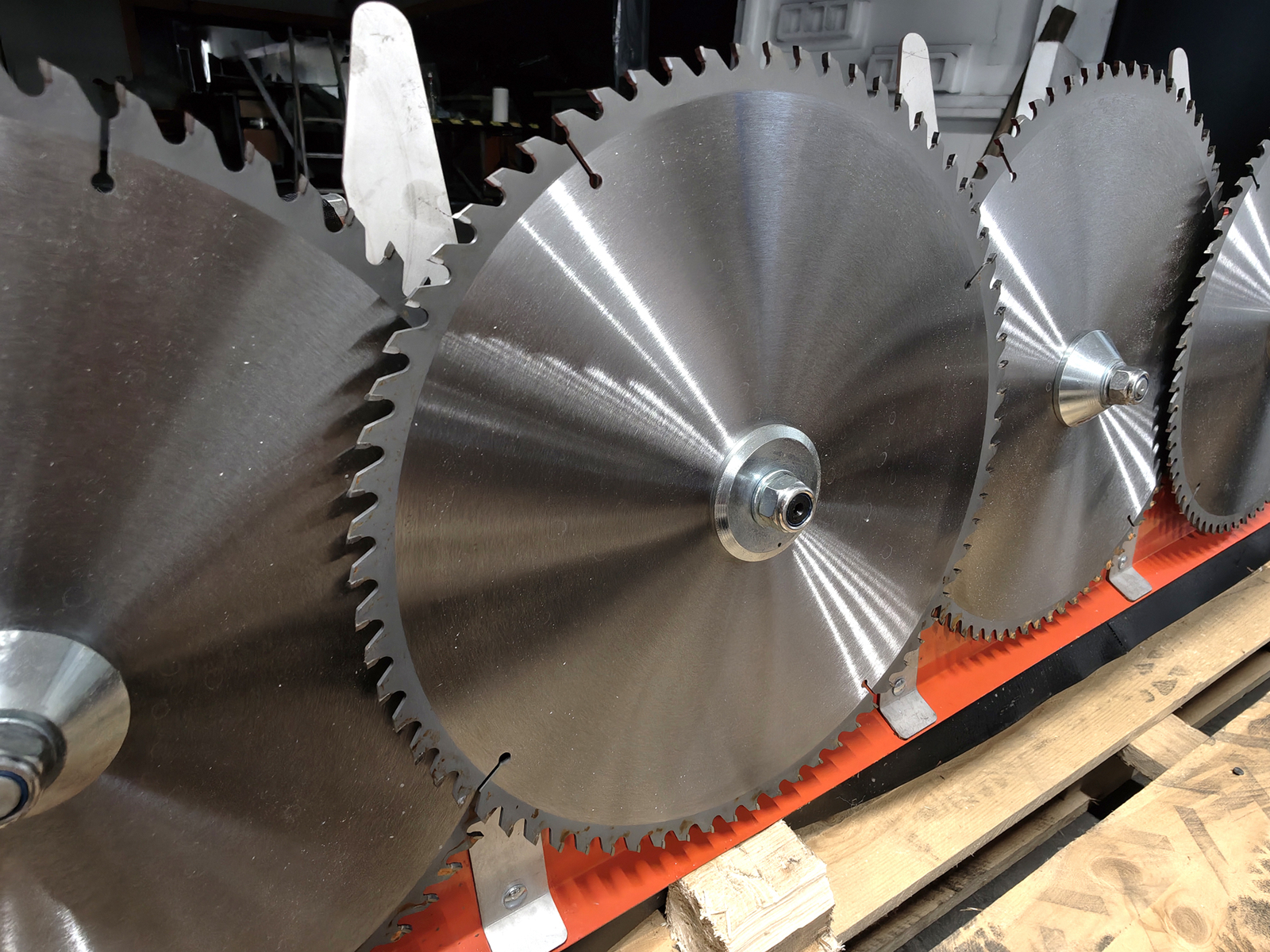

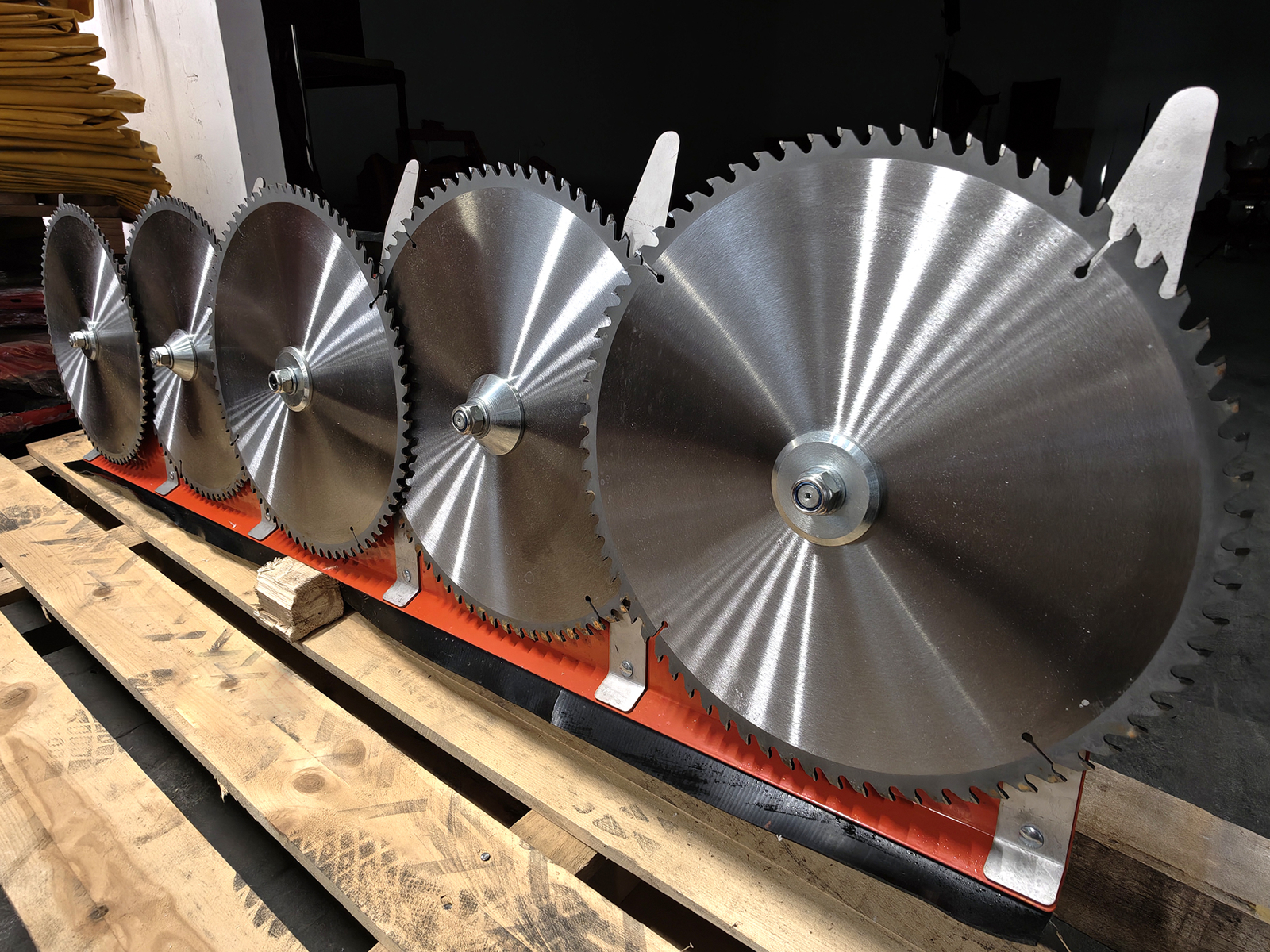

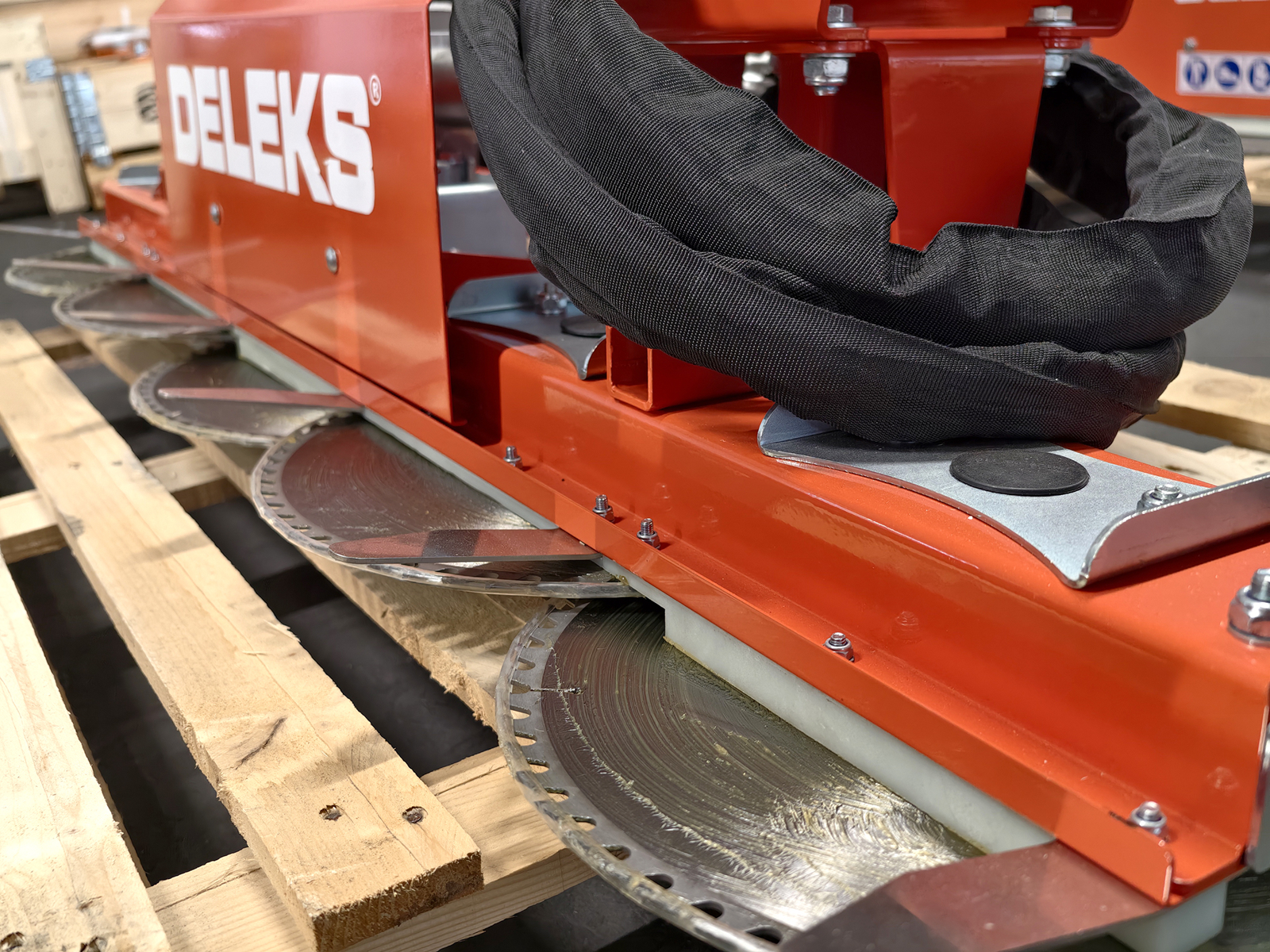

5 disques de 400 mm à 60 dents au carbure

Les 5 disques, de 400 mm de diamètre, sont en acier au carbone à haute résistance : épaisseur 2,5 mm, alésage central de 30 mm. Chaque disque compte 60 dents à plaquettes en carbure de tungstène, épaisses de 3,2 mm : ils coupent les haies ligneuses et les branches jusqu'à environ 9 cm de diamètre, avec une coupe rapide, nette et sans éclats.

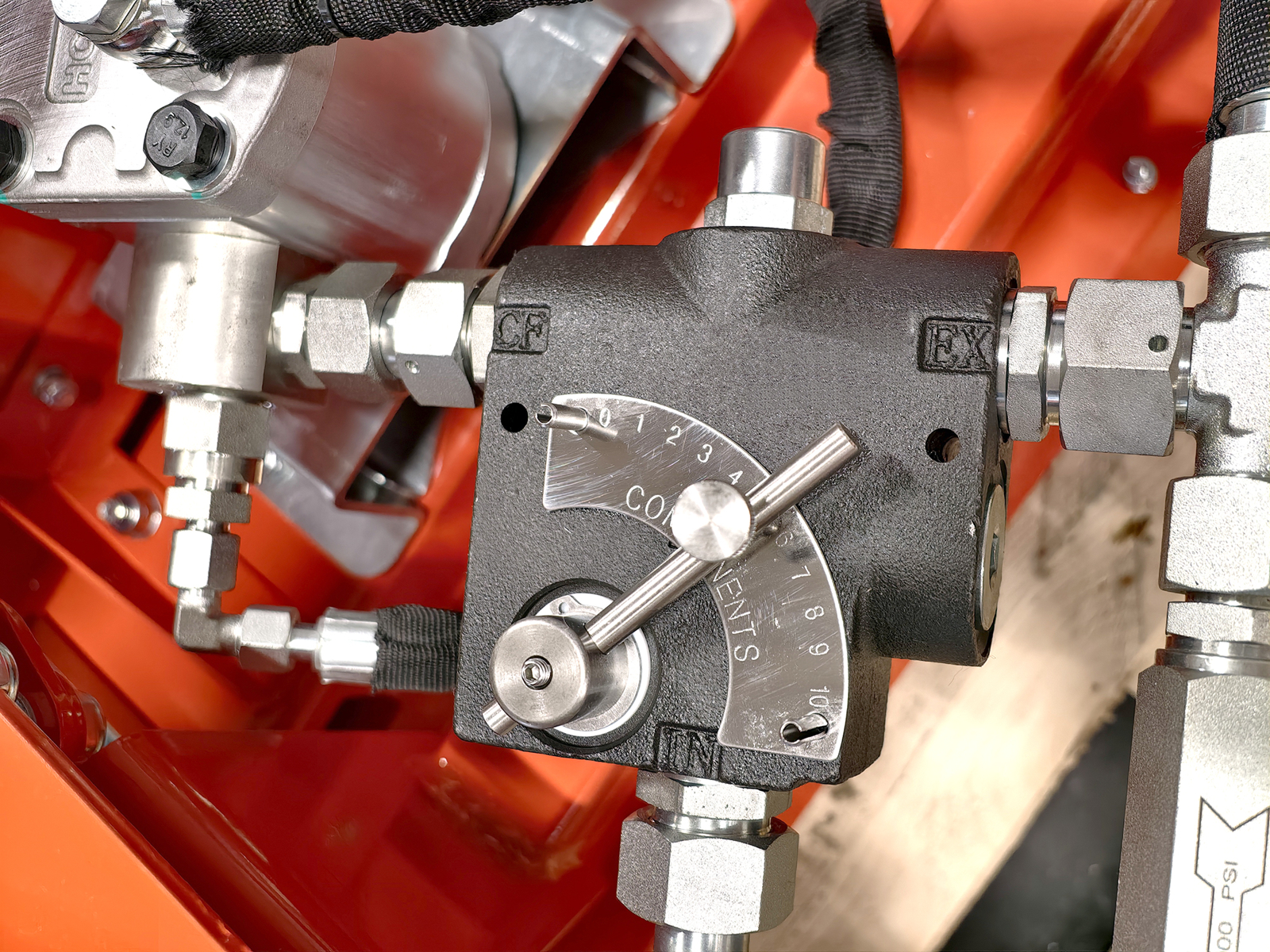

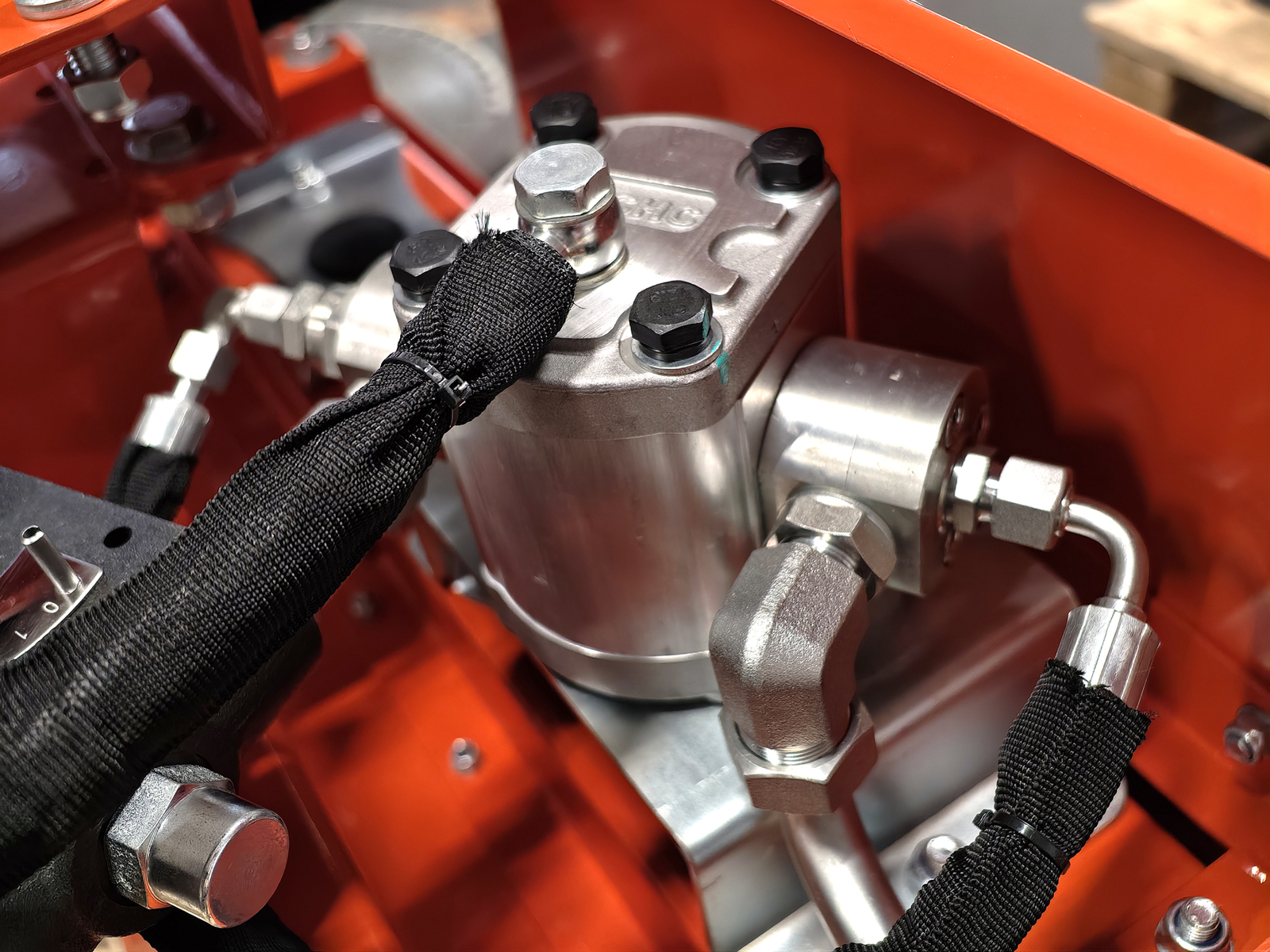

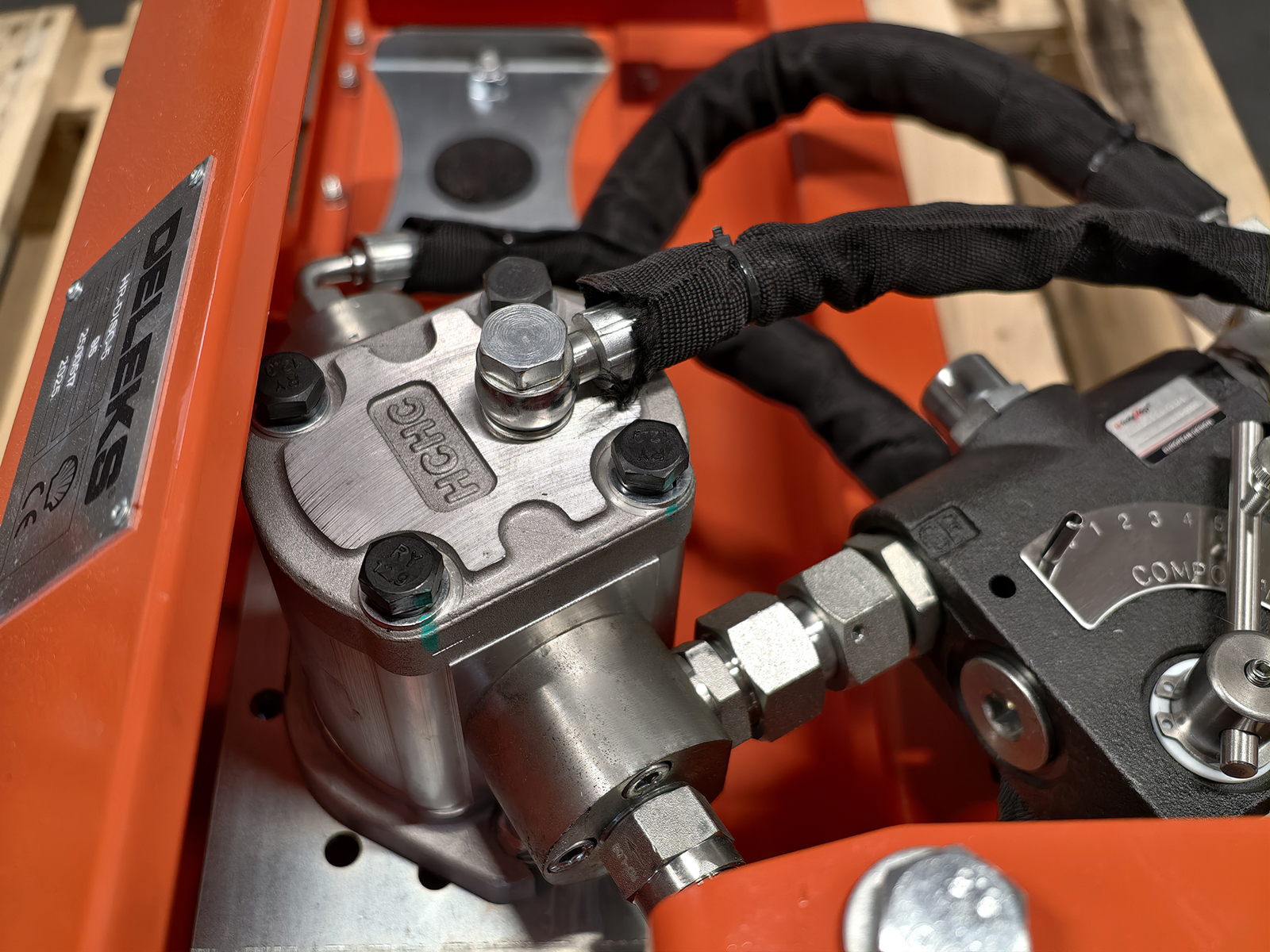

Moteur à engrenages et transmission à 4 courroies

Le moteur hydraulique à engrenages de 22 cm³/tr est bidirectionnel et possède un drain. Le mouvement arrive aux disques par 4 courroies XPA907, qui absorbent les contraintes et réduisent les vibrations. Pour les circuits qui ont plus de débit et de pression, il y a le CUTTER-5 : même largeur de coupe et disques de 400 mm, avec moteur à pistons.

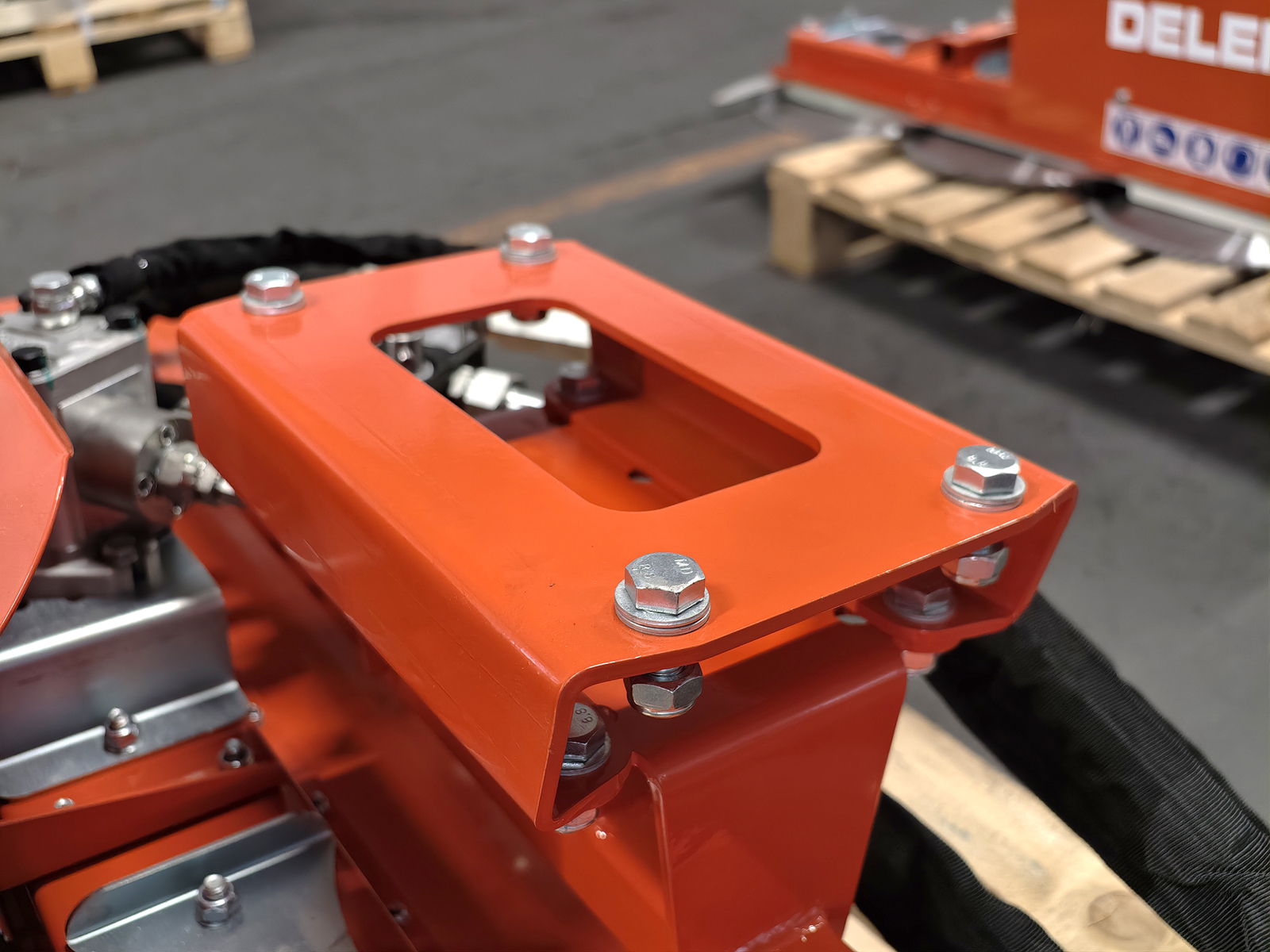

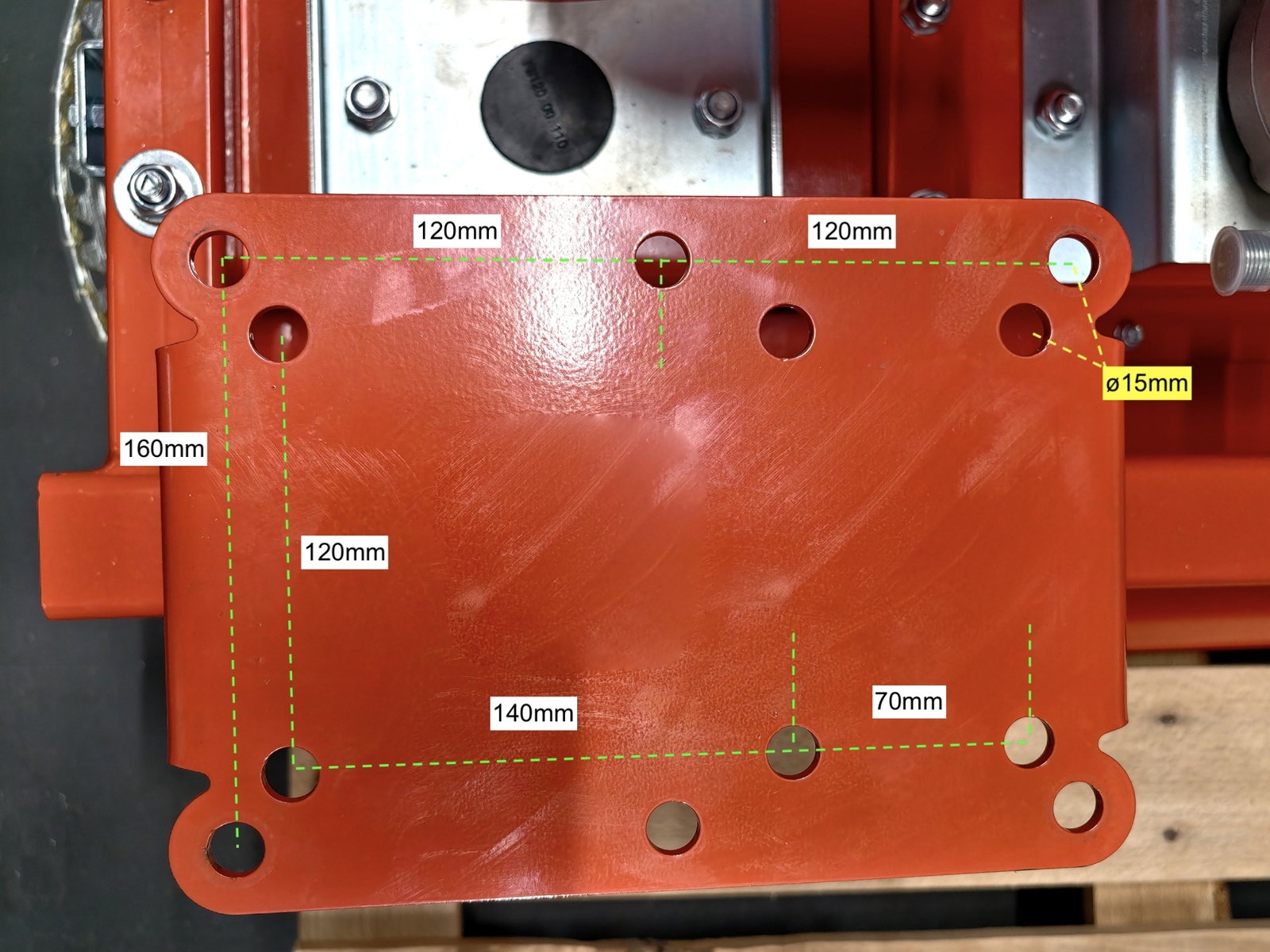

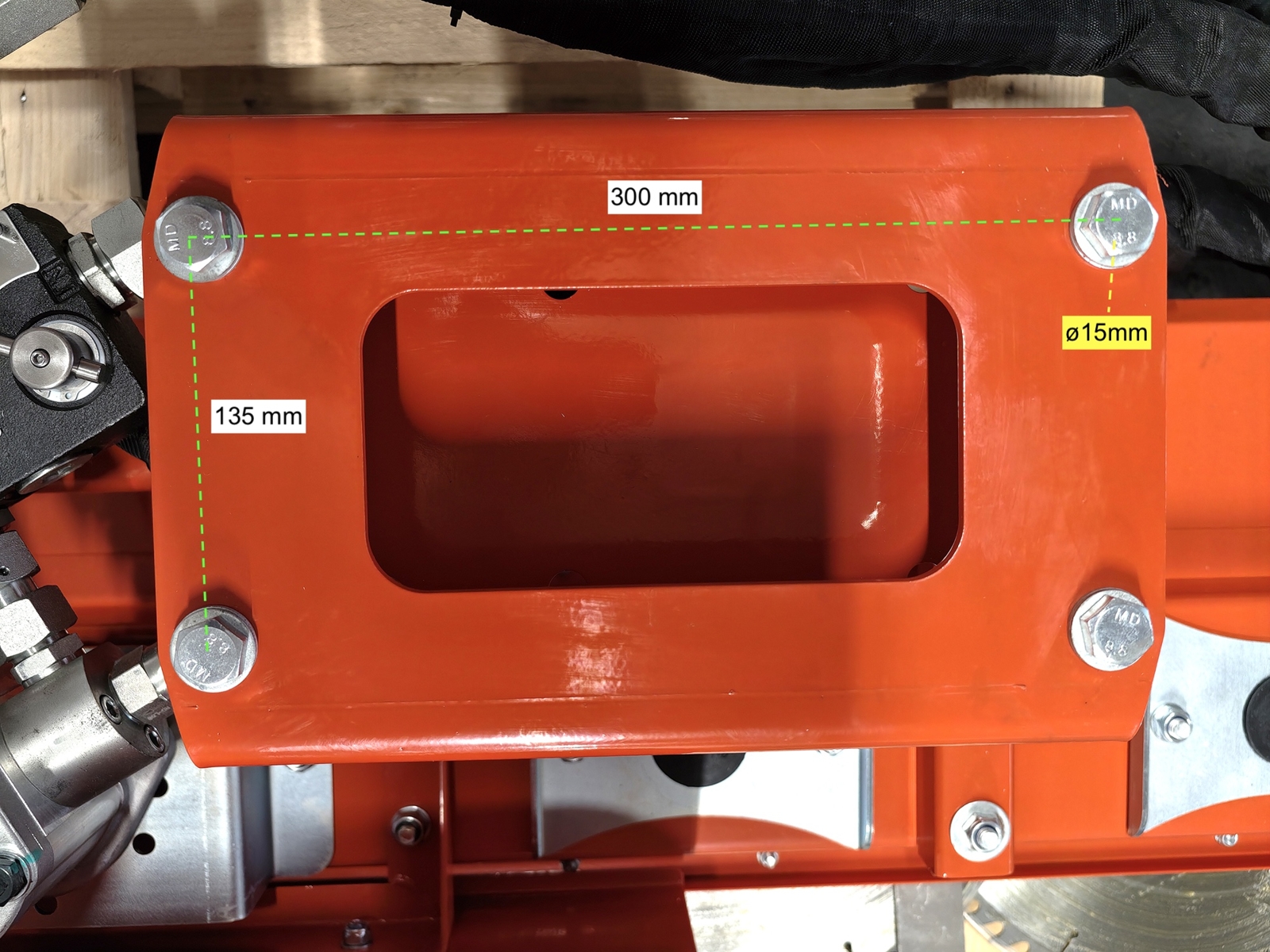

Fixation sur le bras

Les cotes de la platine de fixation figurent sur les images de la fiche, à comparer avec l'attache du bras ou de la pelle. En option, il y a l'attache ACB+ M0 type Morin et une attache réalisée sur mesure, aux cotes de la machine, avec un supplément.


Dimensions, poids et livraison

Largeur de coupe 1 600 mm, poids 95 kg. Il est expédié dans un emballage de 175 × 80 × 50 cm (120 kg brut, 0,70 m³), avec livraison gratuite. Il est conforme à la directive Machines CE, est certifié TÜV et garanti 2 ans.


Domaines d'utilisation

  • Haies ligneuses et alignements d'arbres : élagage des branches jusqu'à 9 cm de diamètre
  • Bords de route, talus et fossés : branches et végétation qui dépassent sur la route
  • Vergers et vignes : taille et écimage avec le bras
  • Lisières et chemins : maîtrise des branches et des repousses
  • Pelles, mini-pelles et épareuses avec 35-50 l/min d'huile

Options et pièces de rechange

Depuis la fiche, vous pouvez ajouter à la commande l'attache ACB+ M0 type Morin (ATTACCOMORINM0) et l'attache réalisée sur mesure (ATTACCOARM). Disques, courroies et autres pièces de rechange s'identifient sur les vues éclatées avec le service technique.


FAQ

Sur quelles machines se monte le HR-DISC-5 ?
Sur les pelles et les mini-pelles équipées d'une ligne hydraulique auxiliaire et sur les épareuses pour tracteur, avec un débit d'huile de 35-50 l/min à 120-160 bar.

Quel débit d'huile faut-il ?
De 35 à 50 l/min, avec une pression de service de 120 à 160 bar. Pour les circuits qui ont plus de débit, il y a le CUTTER-5, de 70 à 90 l/min.

Faut-il une ligne de drainage ?
Oui : le moteur est bidirectionnel et possède un drain, à raccorder en retour direct au réservoir. La machine doit aussi disposer d'une ligne de retour libre.

Quelles branches coupe-t-il ?
Les haies ligneuses et les branches jusqu'à environ 9 cm de diamètre. Pour les haies et les petites branches jusqu'à 3 cm, les lamiers taille-haies à lames HR-S et HR, de 130 à 180 cm, suffisent.

Quelle différence entre le HR-DISC-5 et le CUTTER-5 ?
Le HR-DISC-5 a un moteur à engrenages et travaille avec 35-50 l/min à 120-160 bar ; le CUTTER-5 a un moteur à pistons, avec plus de couple et un meilleur rendement, et travaille avec 70-90 l/min à 140-180 bar. La largeur de coupe est la même ; les disques du CUTTER-5 ont 72 dents, ceux du HR-DISC-5 60.

3 ou 5 disques ?
Avec 3 disques, le lamier coupe 100 cm et pèse 60 kg (HR-DISC-3) ou 58 kg (CUTTER3) ; avec 5 disques, il coupe 160 cm et pèse 95 kg (HR-DISC-5) ou 86 kg (CUTTER-5), et demande plus de débit d'huile.

Comment se fixe-t-il sur le bras ?
Par sa platine de fixation, dont les cotes figurent sur les images de la fiche, avec l'attache ACB+ M0 type Morin en option ou avec une attache réalisée sur mesure.

Se monte-t-il directement sur le tracteur ?
Non : sur le tracteur, il faut un bras hydraulique, comme une épareuse. Le lamier ne se branche pas directement sur le relevage trois points.


Pièces de rechange et assistance DELEKS®

Les pièces de rechange d'origine partent des entrepôts DELEKS® en Europe : lames, doigts, disques, courroies, roulements, moteur hydraulique et attaches sont disponibles pour l'entretien courant comme pour les réparations. Le service après-vente DELEKS® suit directement chaque client : conseil technique, gestion de la garantie, pièces d'origine identifiées sur les vues éclatées et vérification de la compatibilité entre le lamier, le circuit hydraulique et l'attache de la machine. Le lamier est livré avec la déclaration de conformité CE, la facture et la notice d'utilisation et d'entretien. Garantie 2 ans et livraison gratuite.

CARACTERISTIQUES

Caractéristiques Unité métrique
Largeur de travail 1600.0 mm
Largeur total 1600.0 mm
Poid 95.0 kg
Diamètre maximum de coupe 90.0 mm
Transmission : Nombre de courroie 4*XPA907
Pression optimale min/max d'huile 120 - 160 bar
Flux optimale d'huile 35 - 50 l/min
Poids brut d'expédition 120 kg
Volume de l'emballage 0.70 m3
Dimensions de la marchandise pour envoi 1750*800*500 mm
