Lamier à scies 5 disques 160 cm CUTTER-5 à moteur à pistons, lamier d'élagage hydraulique pour pelle ou épareuse
DETAILS

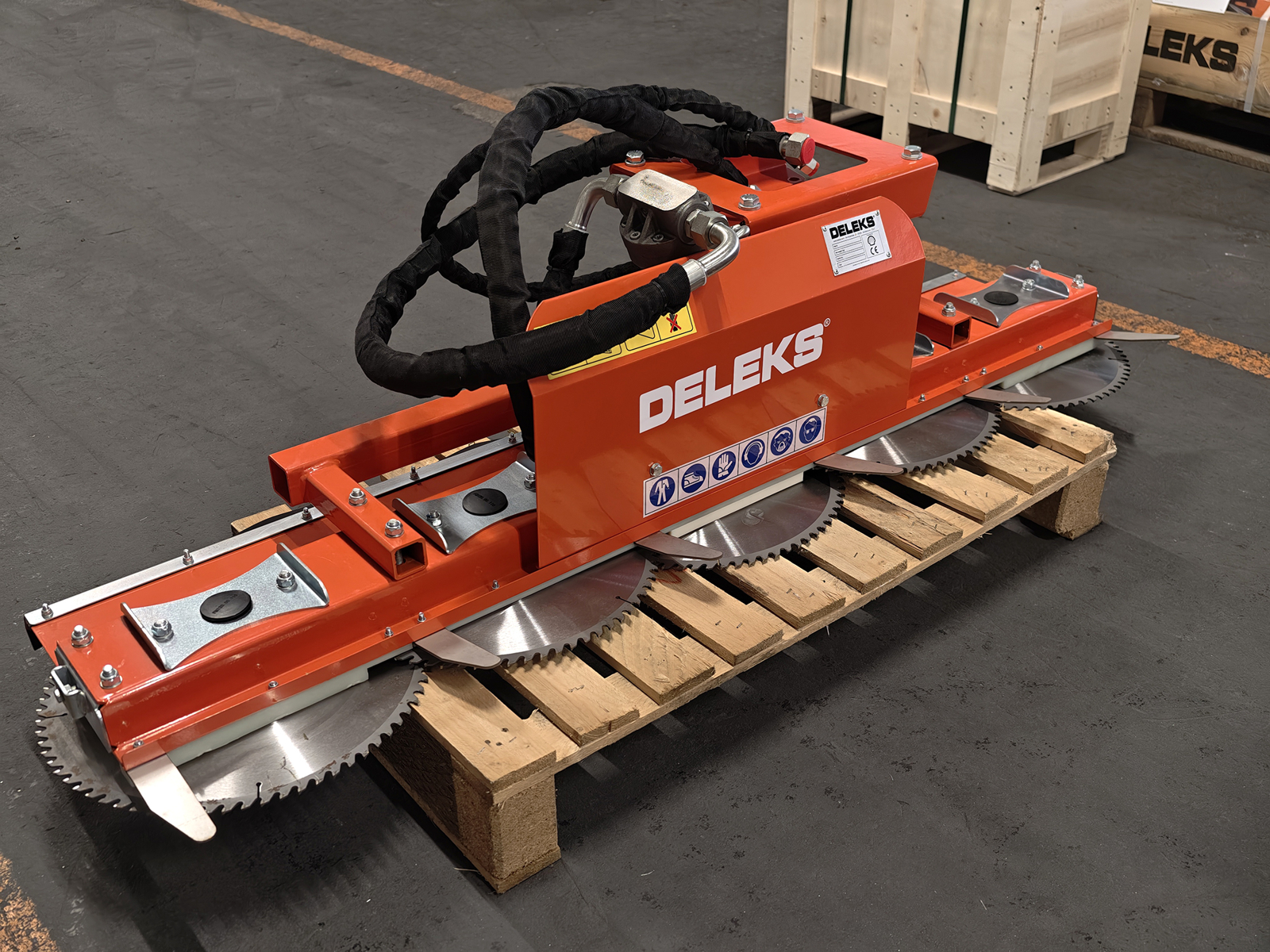

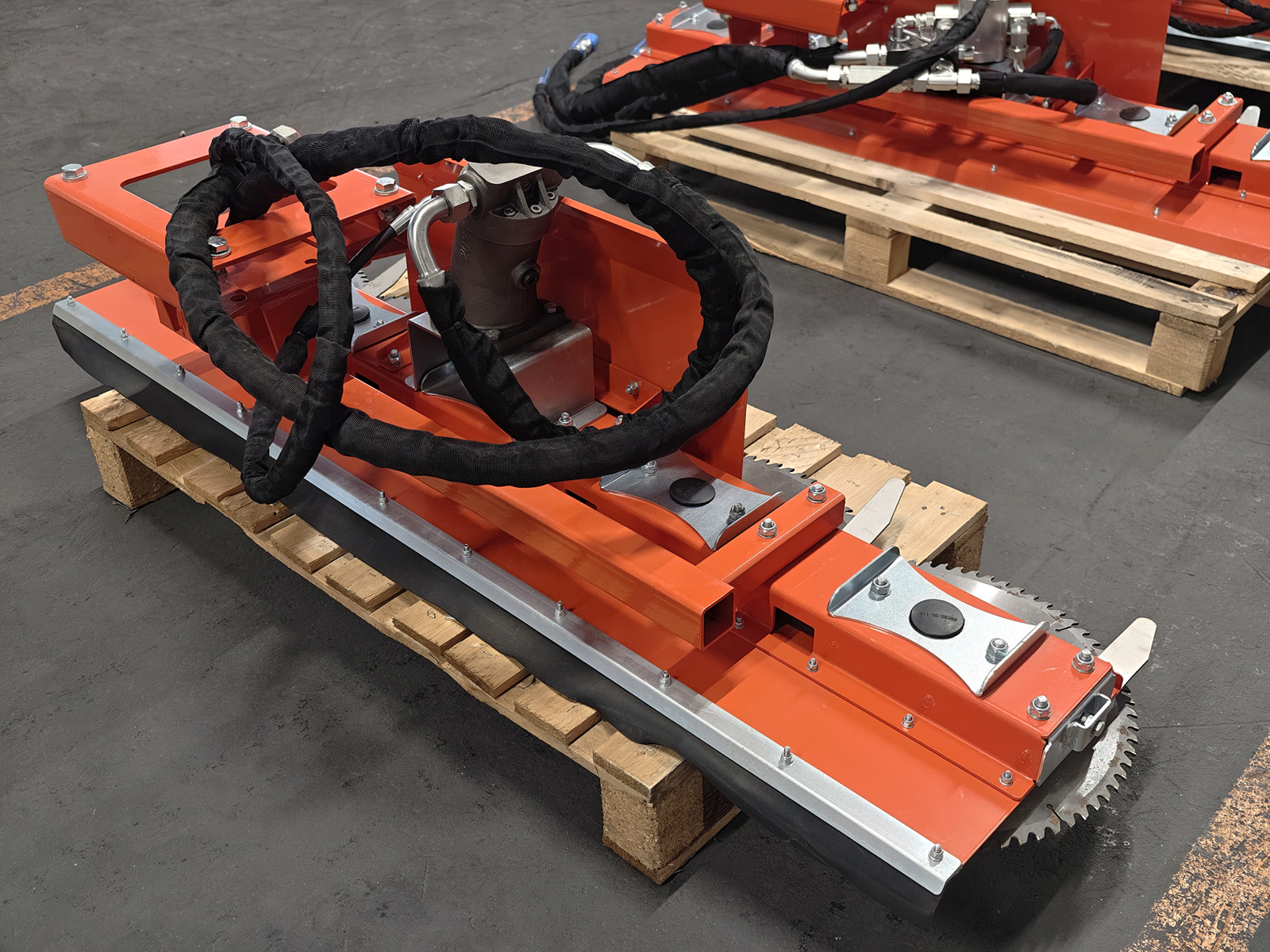

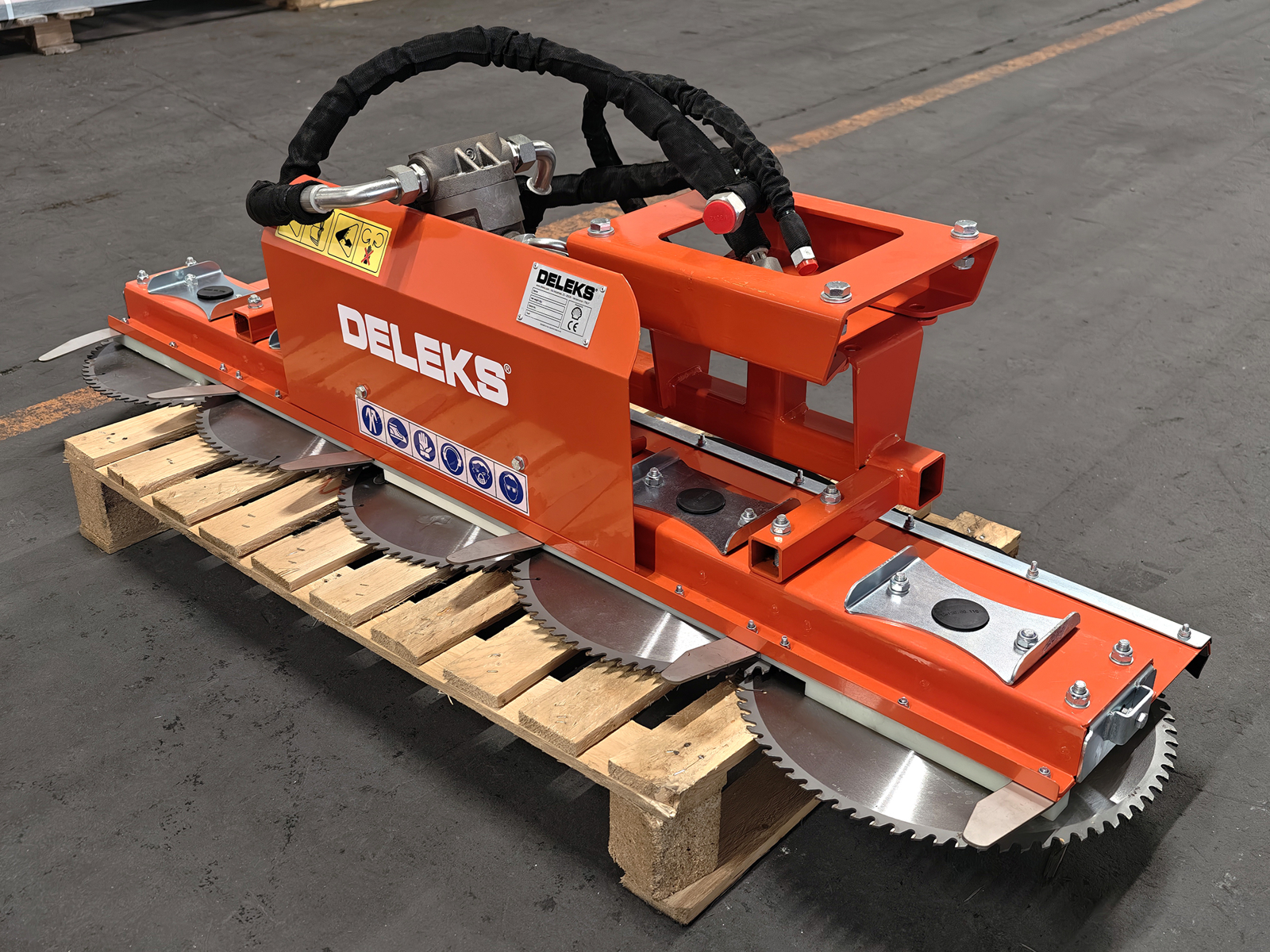

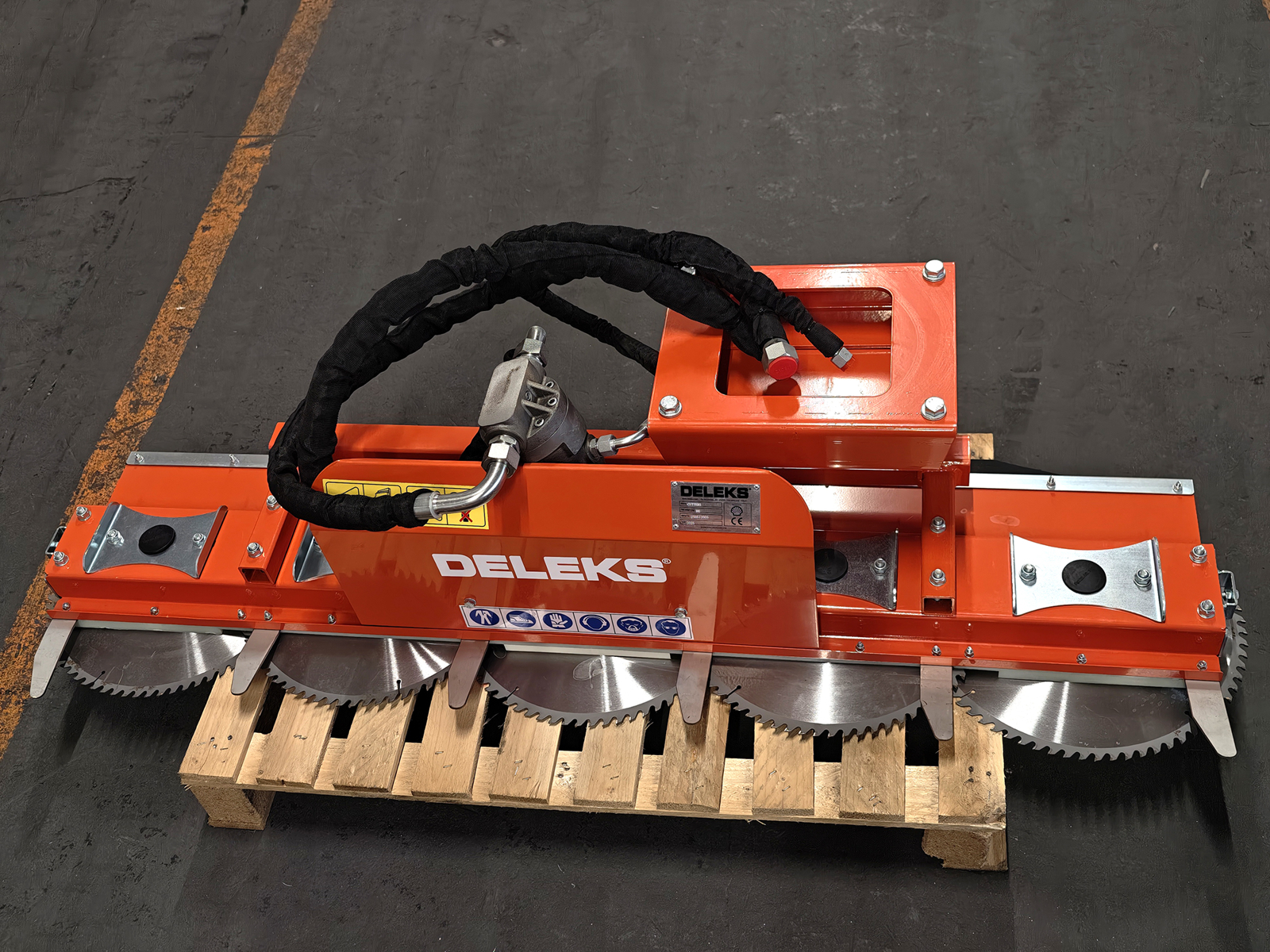

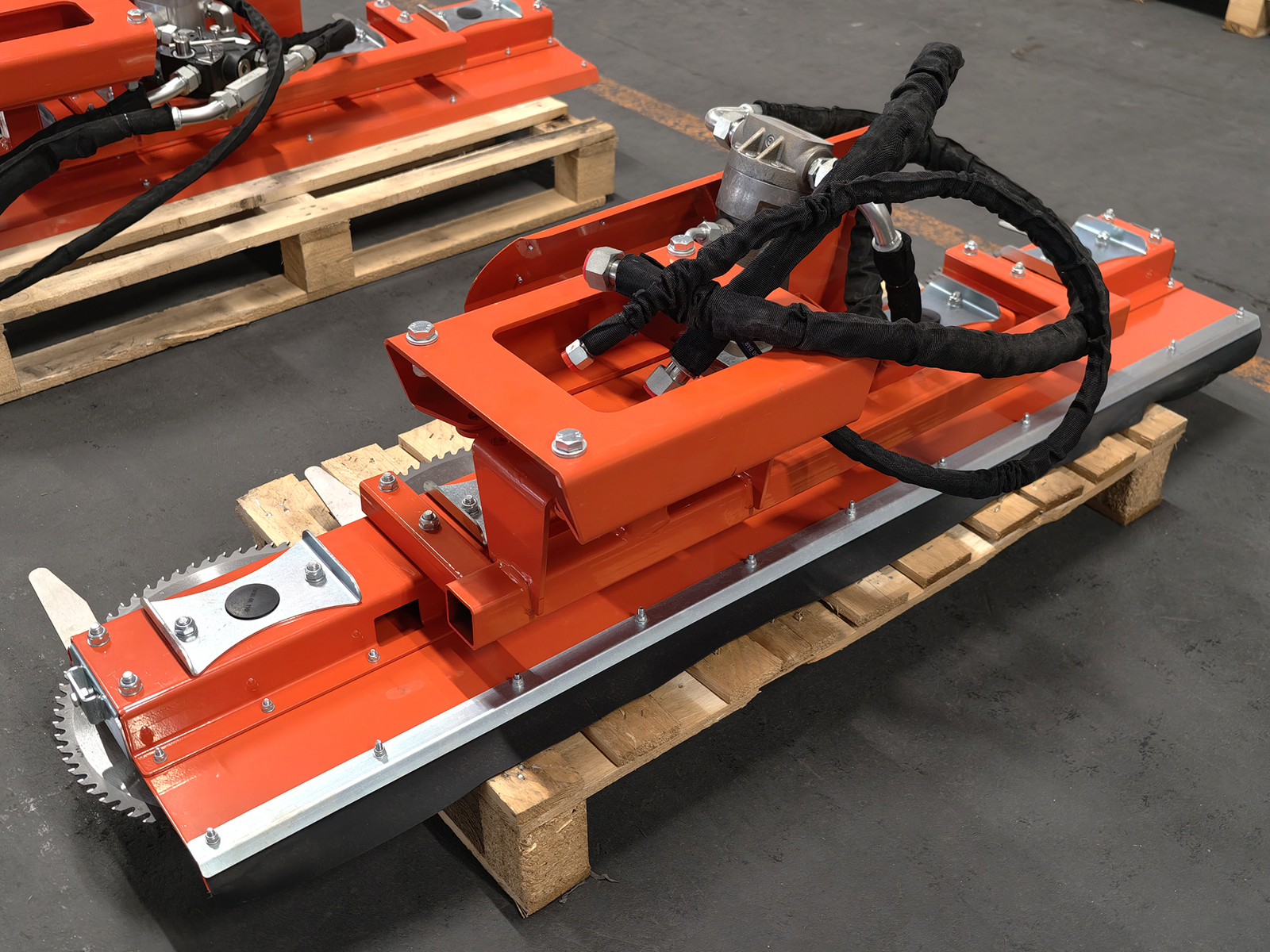

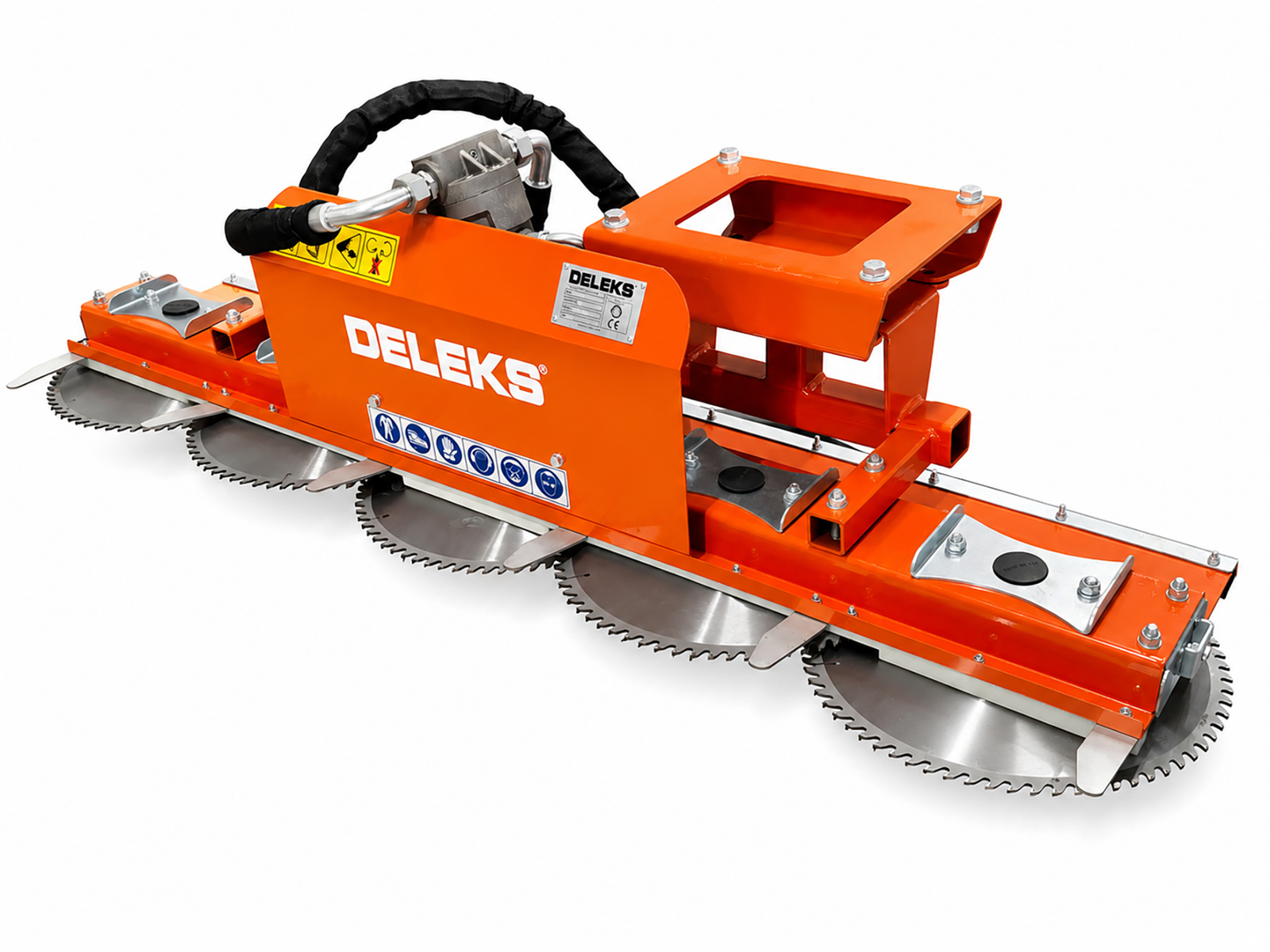

Lamier à scies hydraulique à 5 disques et moteur à pistons, 160 cm de coupe, DELEKS® CUTTER-5 : le lamier d'élagage pour pelle ou épareuse qui coupe les haies ligneuses et les branches jusqu'à environ 9 cm de diamètre. Les 5 disques de 400 mm ont 72 dents chacun, à plaquettes en carbure de tungstène, pour une coupe rapide, nette et sans éclats dans l'élagage des haies et des alignements d'arbres, le long des bords de route, des talus et des fossés, dans les vergers et les vignes. Le moteur hydraulique à pistons de 23 cm³/tr, bidirectionnel et avec drain, a plus de couple et un meilleur rendement qu'un moteur orbital et maintient ses performances en charge : il entraîne les disques par 4 courroies et travaille avec 70-90 l/min d'huile à 140-180 bar. Il pèse 86 kg. Il est certifié ECO Certificazioni, garanti 2 ans, et la livraison est gratuite.
Sur quelles machines il se monte
Le CUTTER-5 se monte sur les pelles équipées d'une ligne hydraulique auxiliaire et sur les épareuses pour tracteur. Parmi les mini-pelles DELEKS®, il se monte sur la S280 et la S380 : il faut monter sur la pelle le flexible de drain, un service offert à ceux qui achètent le lamier avec la mini-pelle. Sur le tracteur, il faut un bras hydraulique : le lamier ne se branche pas directement sur le relevage trois points. Avec 160 cm de coupe, il pèse 86 kg. Pour les circuits qui ont moins de débit, il y a le HR-DISC-5, à moteur à engrenages (35-50 l/min, 120-160 bar) ; avec 3 disques et 100 cm de coupe, il y a le HR-DISC-3 et le CUTTER3, de 60 et 58 kg.

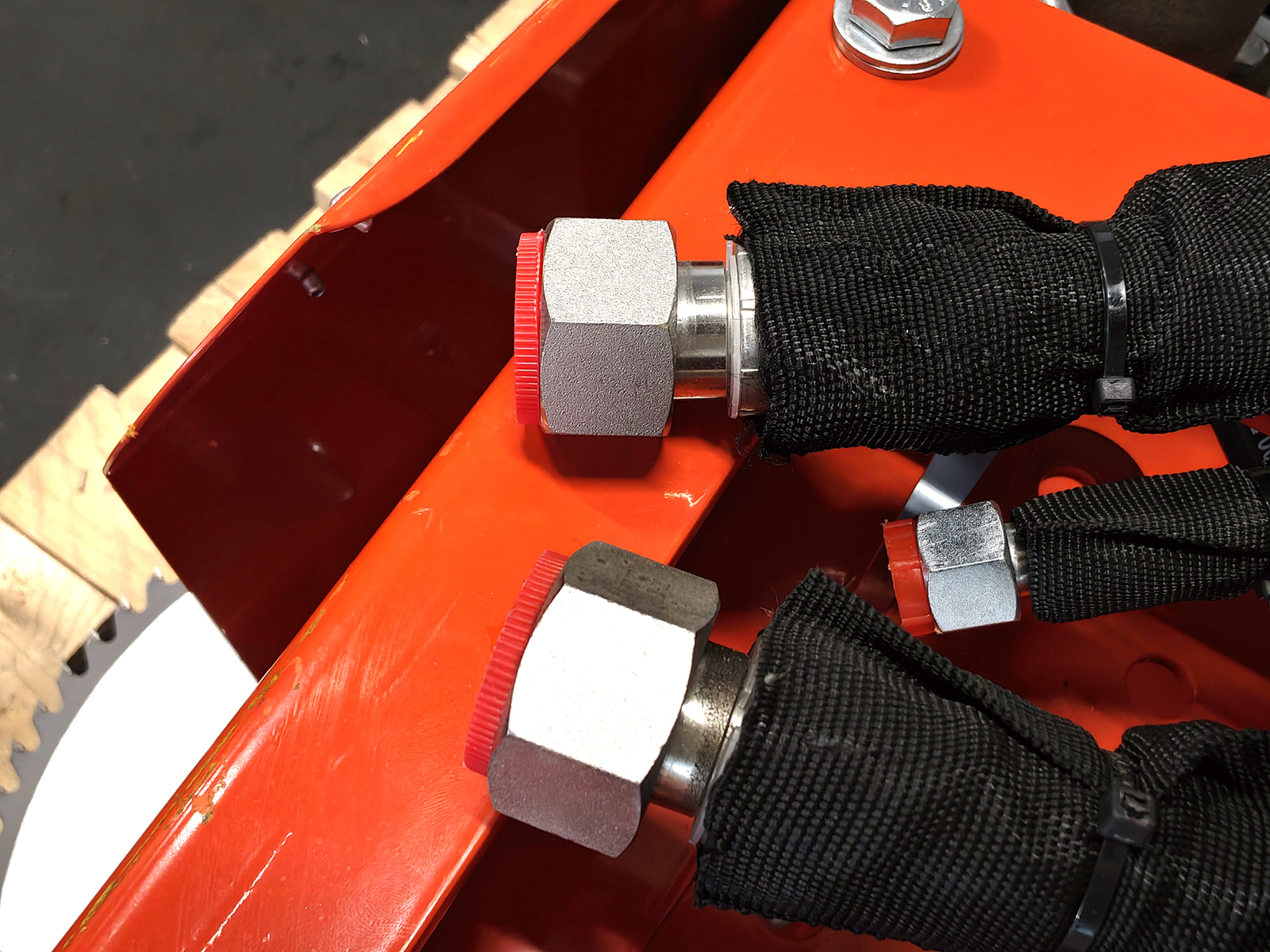

Raccordement hydraulique : débit, pression et drain
Le CUTTER-5 travaille avec un débit d'huile de 70-90 l/min et une pression de service de 140 à 180 bar ; les disques tournent de 500 à 2 800 tr/min. Le moteur est bidirectionnel et possède un drain, à raccorder en retour direct au réservoir. Les flexibles hydrauliques sont fournis. La machine doit disposer d'une ligne de retour libre : au-delà d'un certain débit, l'huile doit pouvoir retourner directement au réservoir, sans surpression. Avant la commande, vérifiez le débit et la pression du circuit hydraulique : en cas de doute, il suffit de nous communiquer le modèle de votre machine.

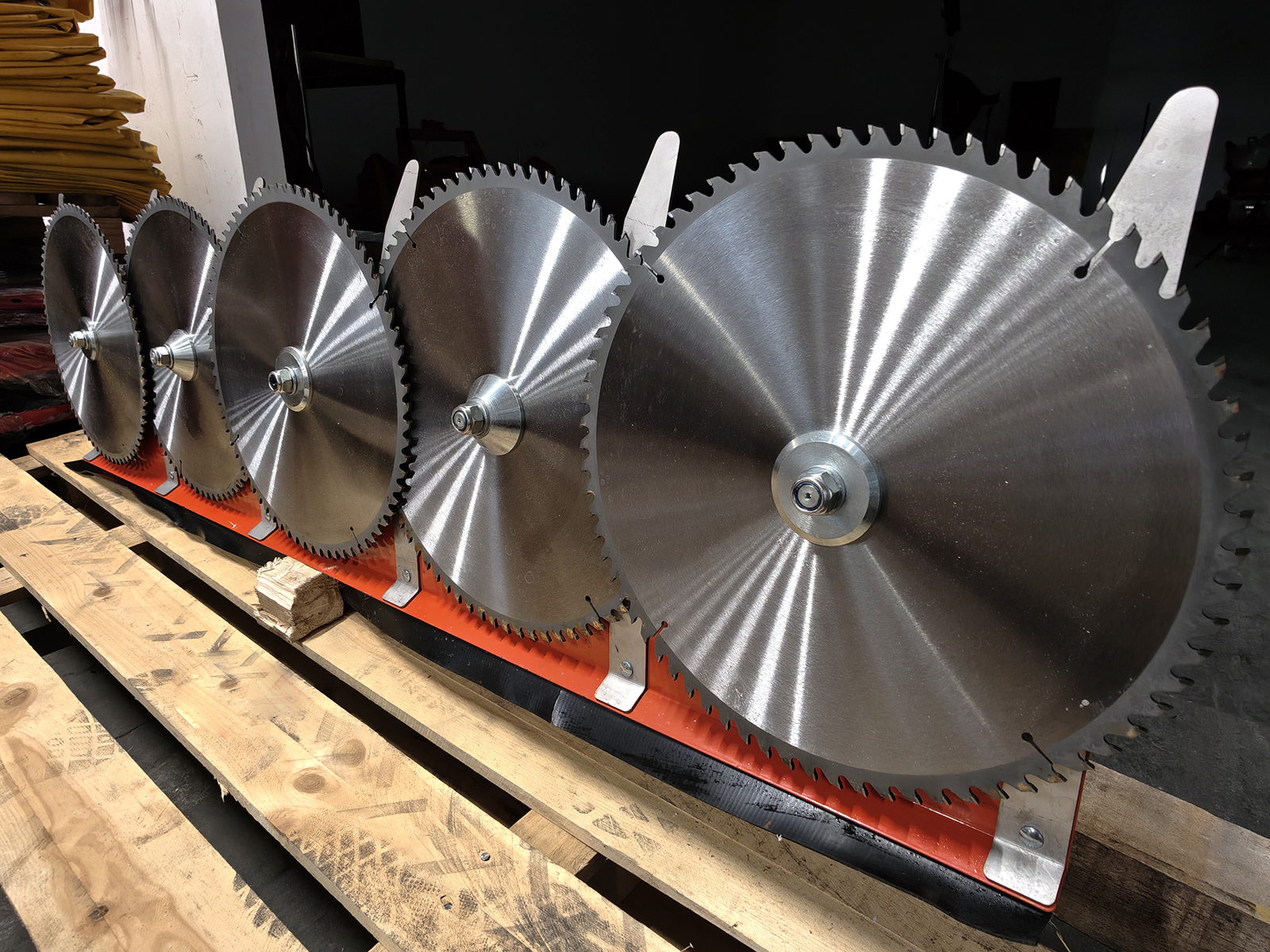

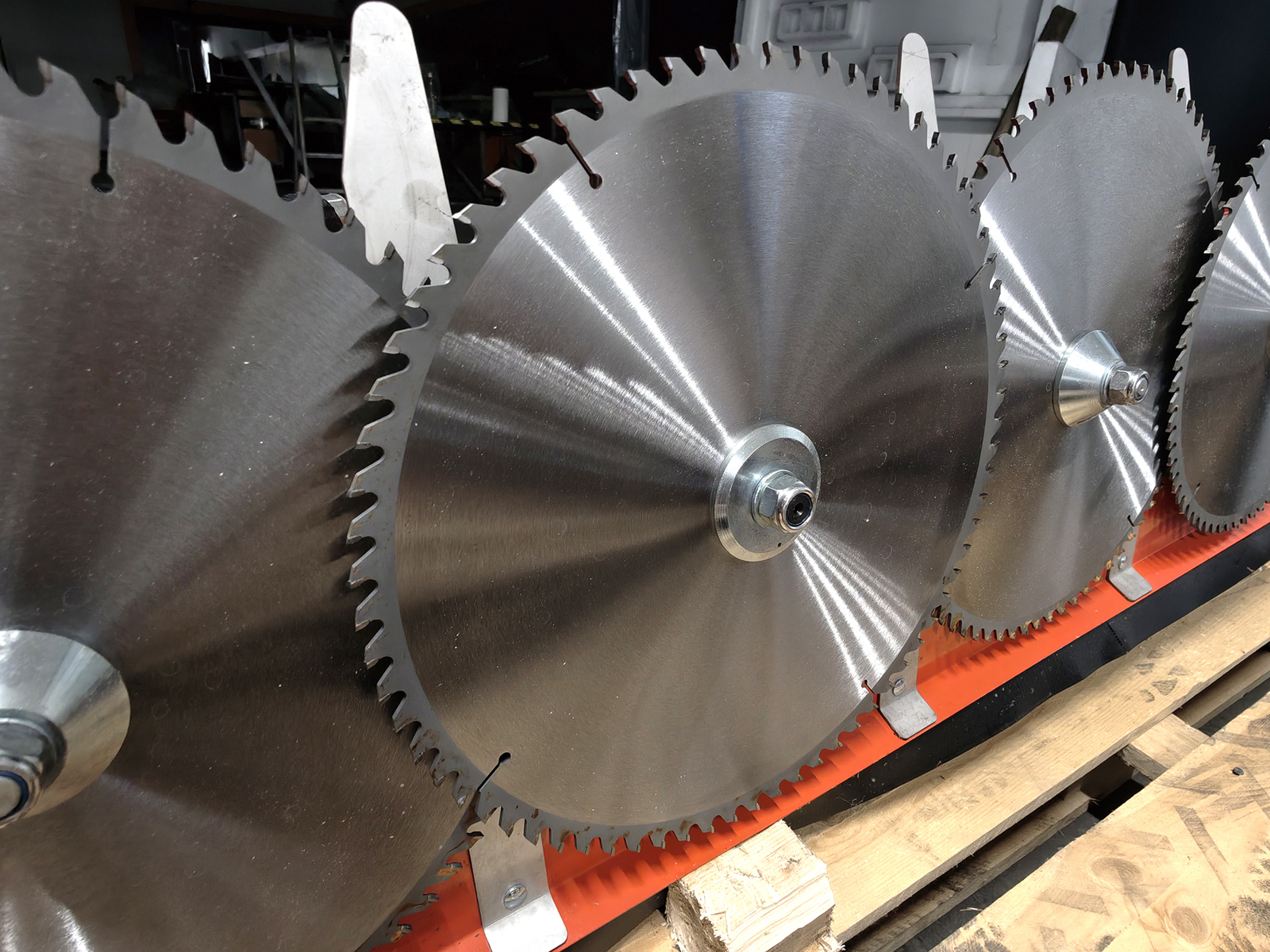

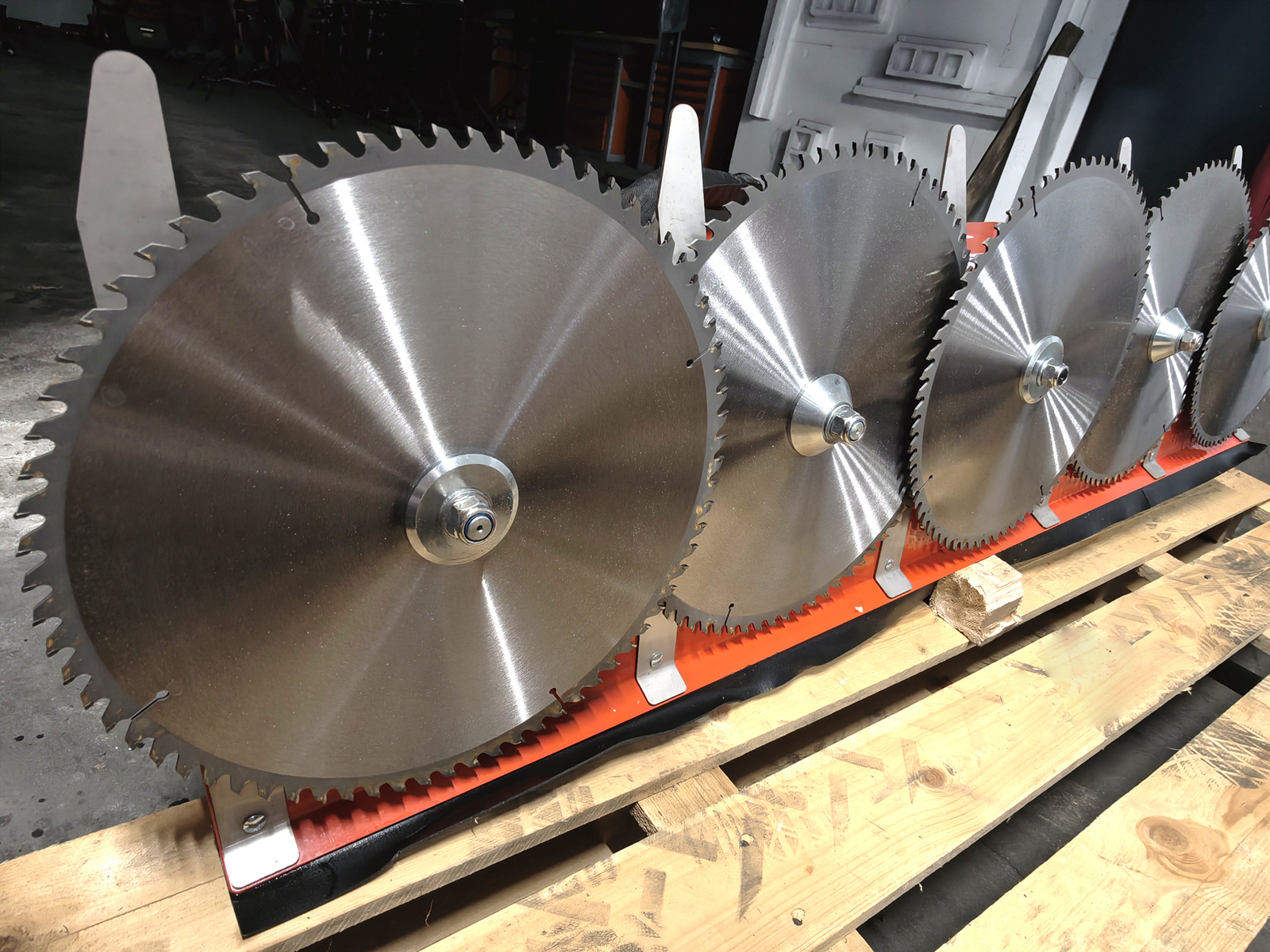

5 disques de 400 mm à 72 dents au carbure

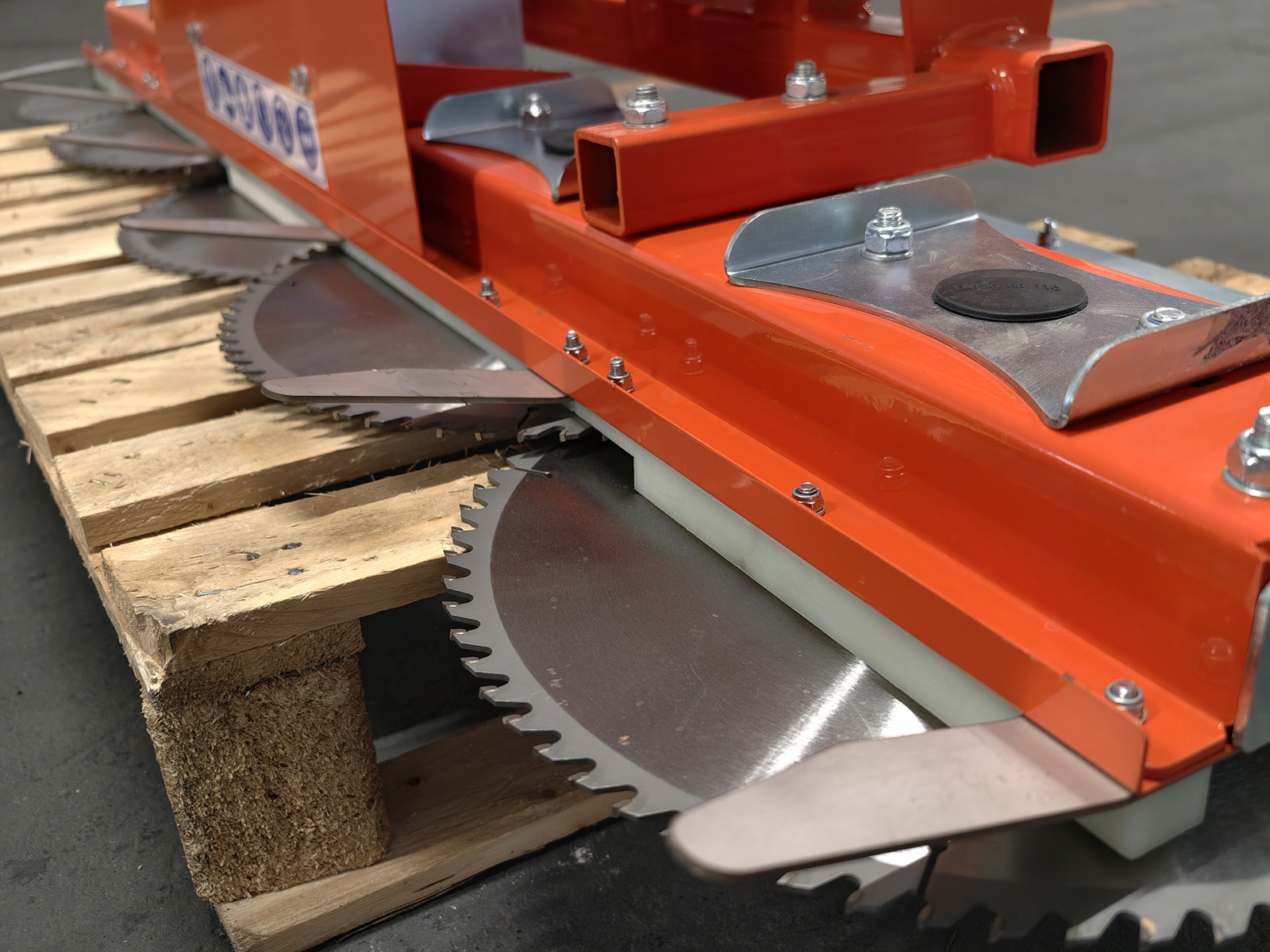

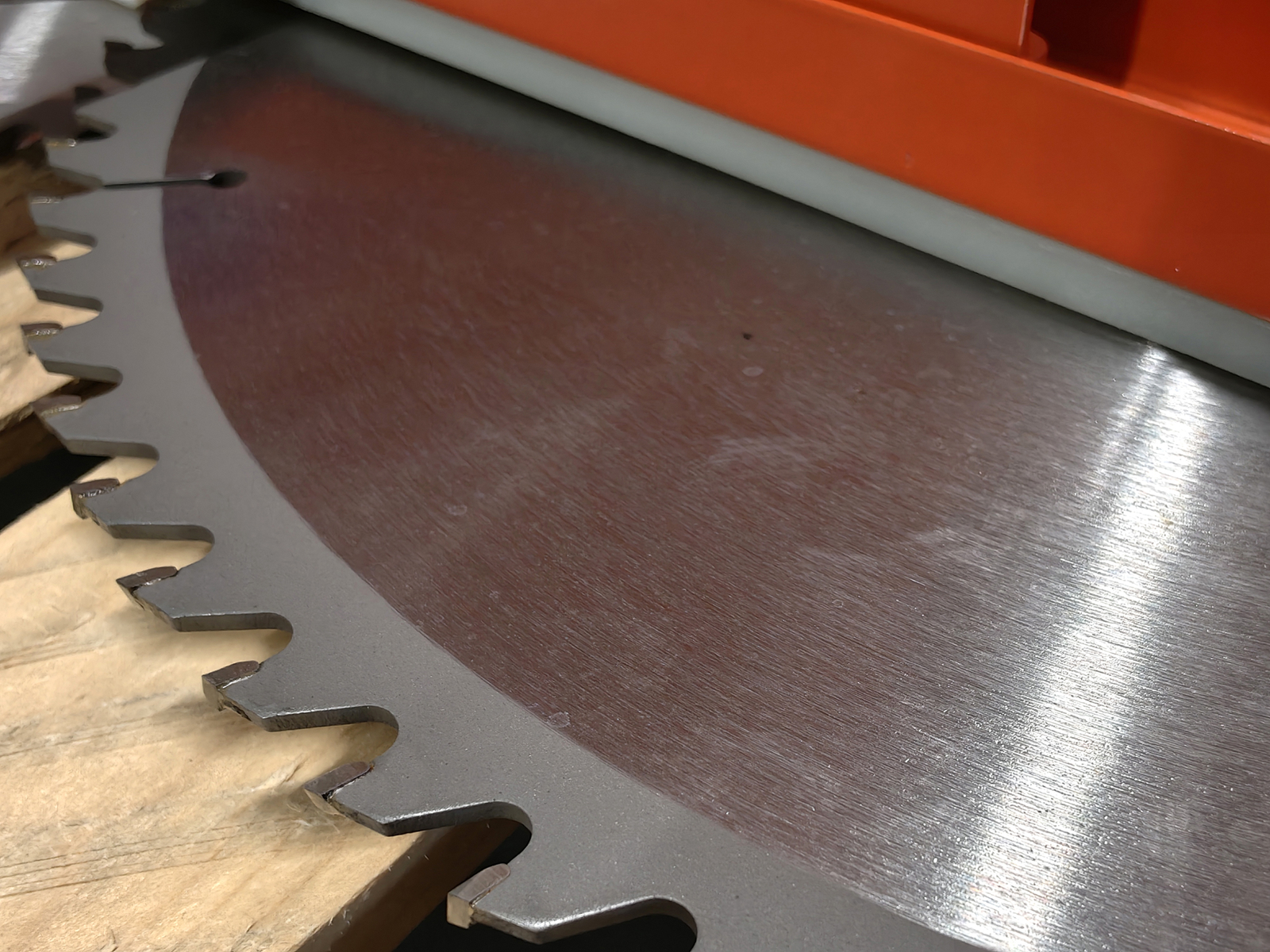

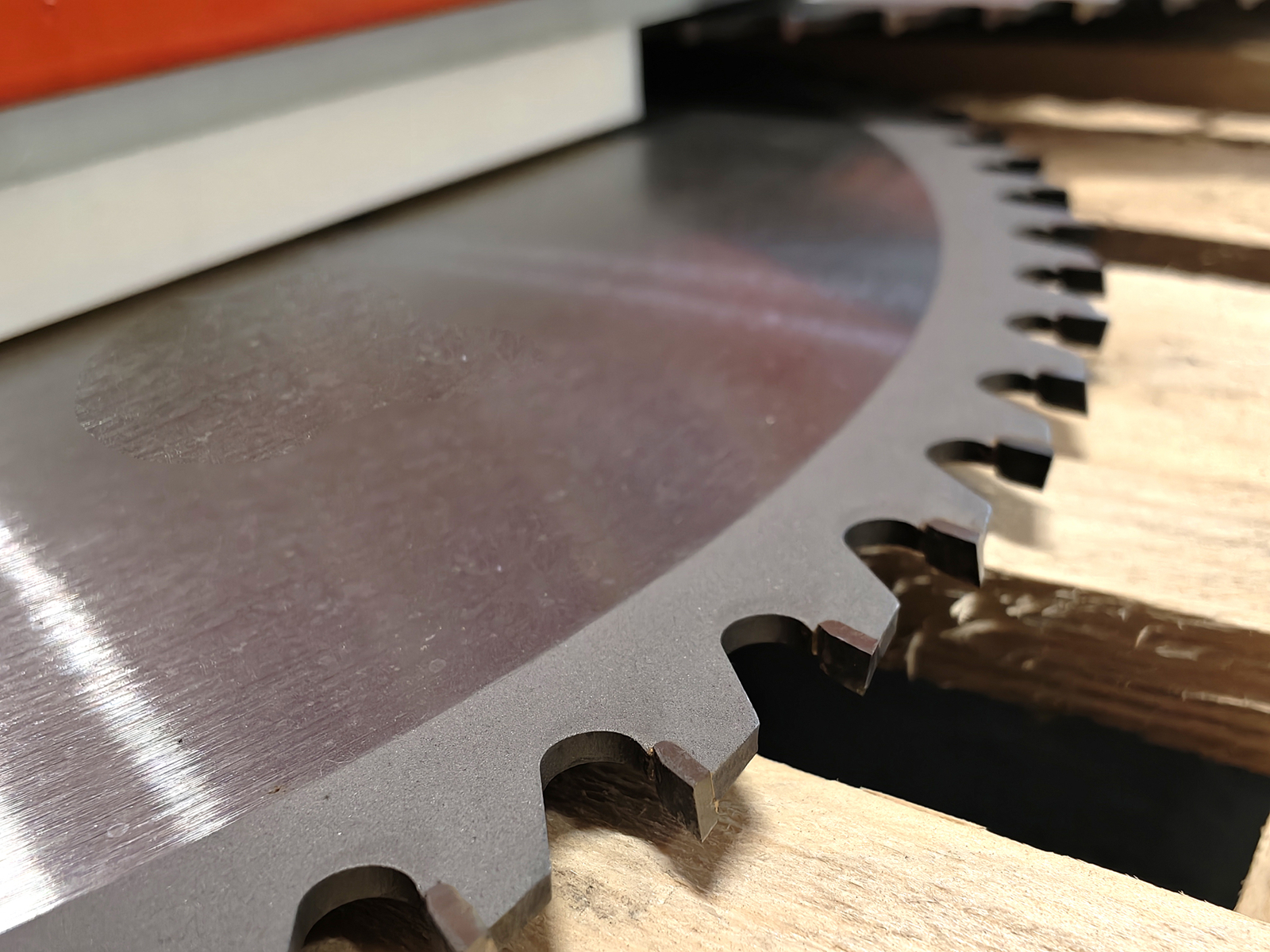

Les 5 disques, de 400 mm de diamètre, sont en acier au carbone à haute résistance : épaisseur 2,5 mm, alésage central de 30 mm. Chaque disque compte 72 dents à plaquettes en carbure de tungstène, épaisses de 3,2 mm : ils coupent les haies ligneuses et les branches jusqu'à environ 9 cm de diamètre, avec une coupe rapide, nette et sans éclats.

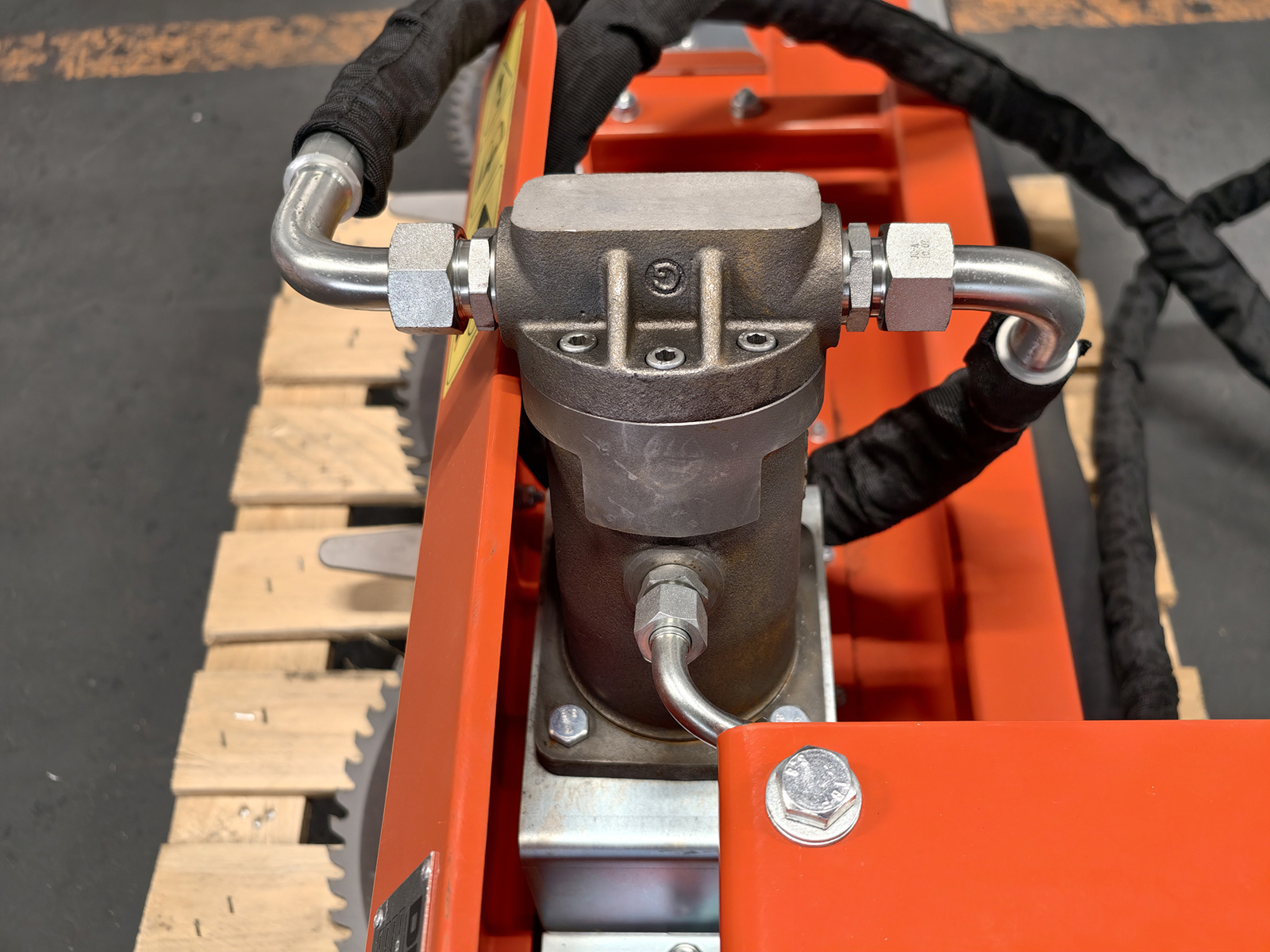

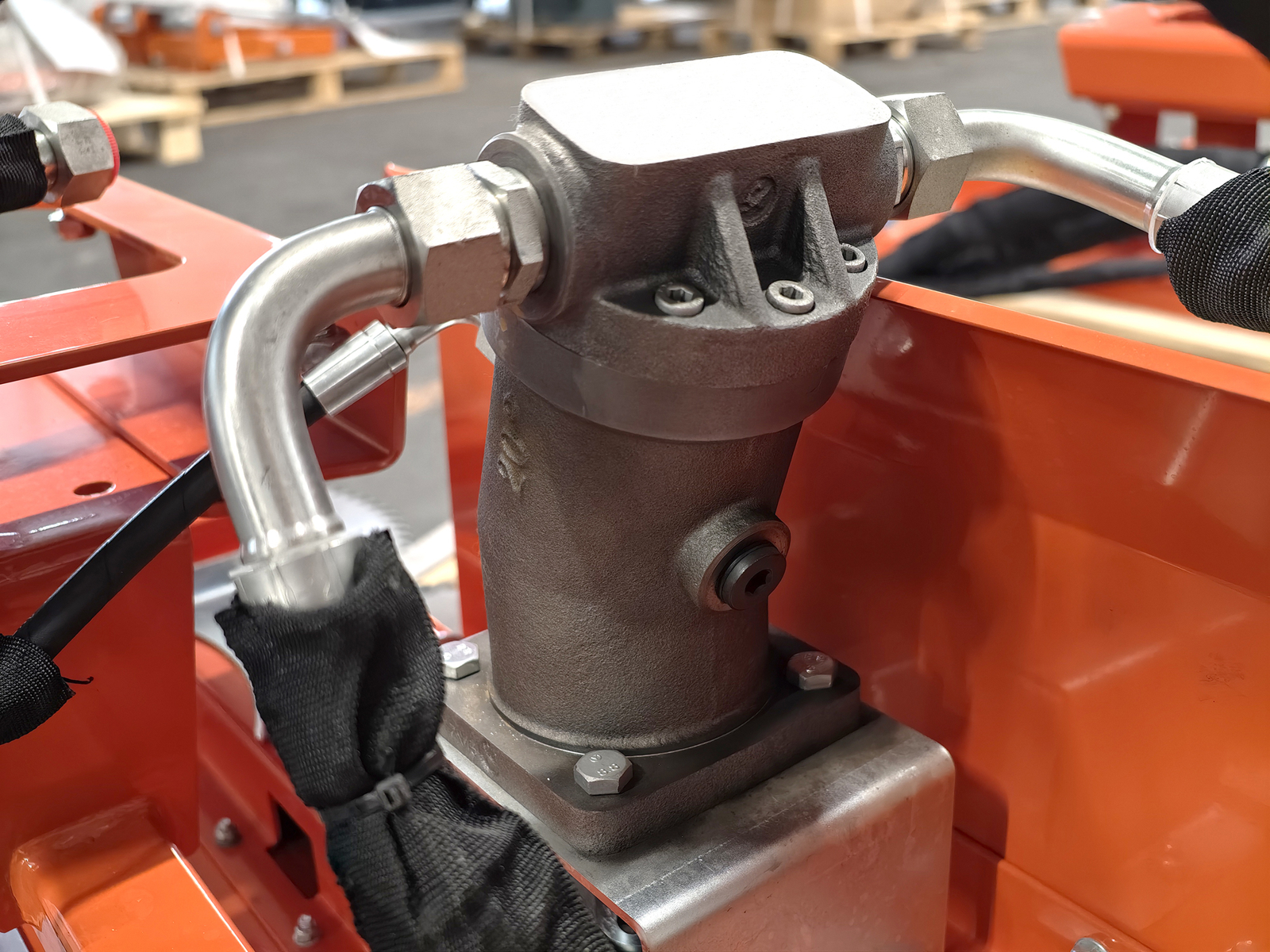

Moteur à pistons et transmission à 4 courroies

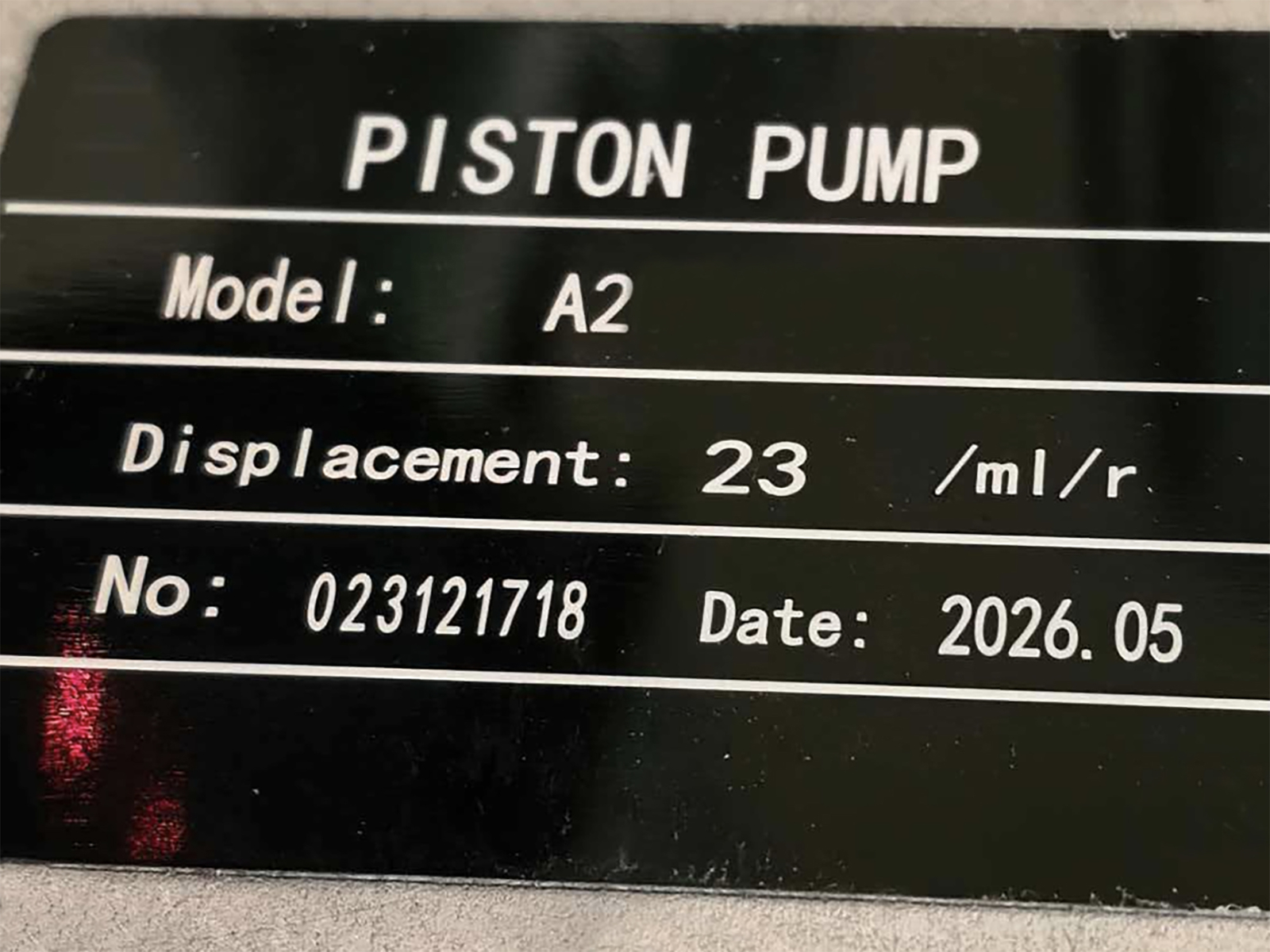

Le moteur hydraulique à pistons de 23 cm³/tr est bidirectionnel et possède un drain : par rapport à un moteur orbital, il a plus de couple et un meilleur rendement, et il maintient ses performances même en charge et en utilisation continue. Le mouvement arrive aux disques par 4 courroies XPA907, qui absorbent les contraintes et réduisent les vibrations.
Fixation sur le bras

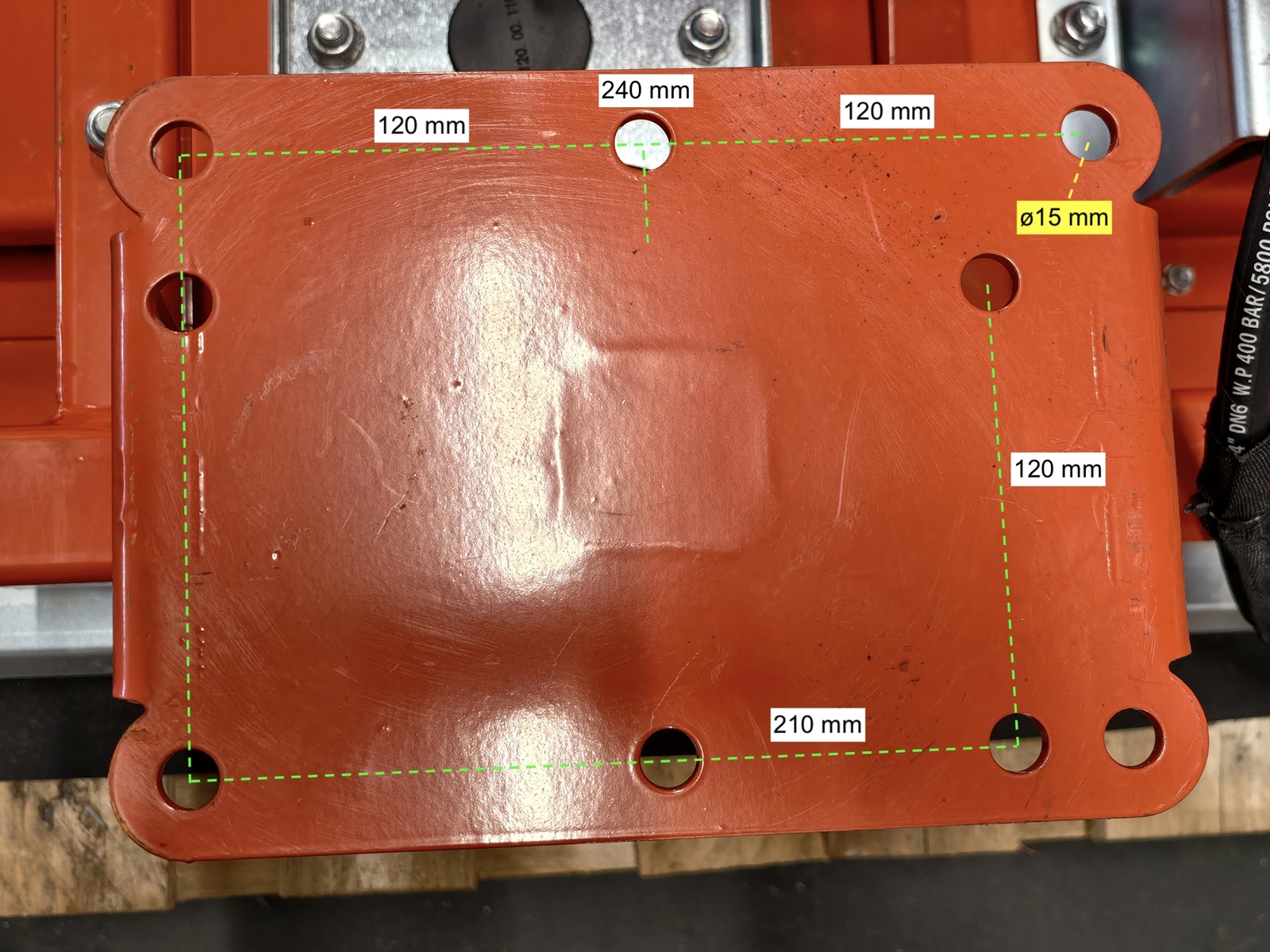

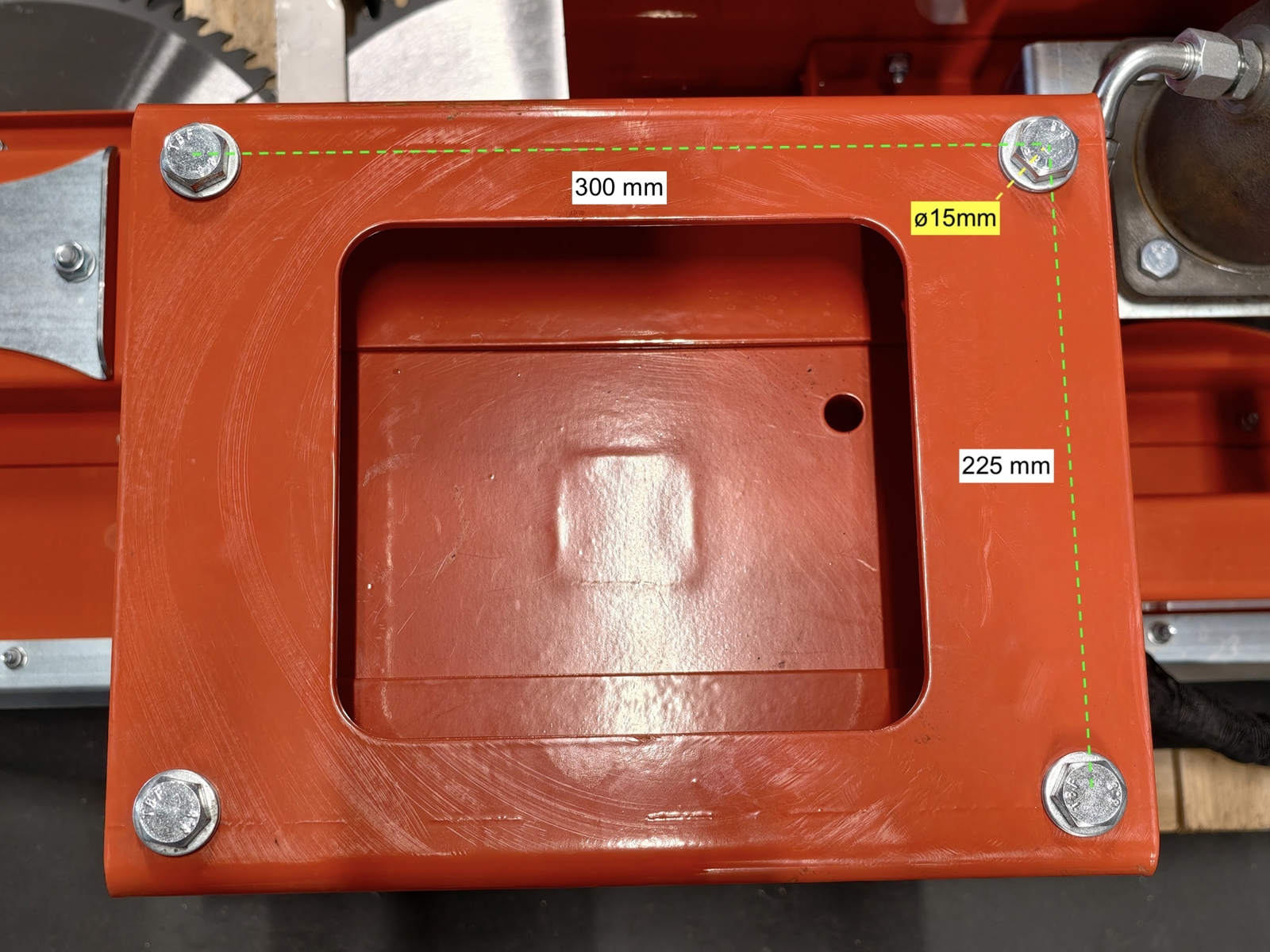

Les cotes de la platine de fixation figurent sur les images de la fiche, à comparer avec l'attache du bras ou de la pelle. En option, il y a l'attache ACB+ M0 type Morin et une attache réalisée sur mesure, aux cotes de la machine, avec un supplément.
Dimensions, poids et livraison

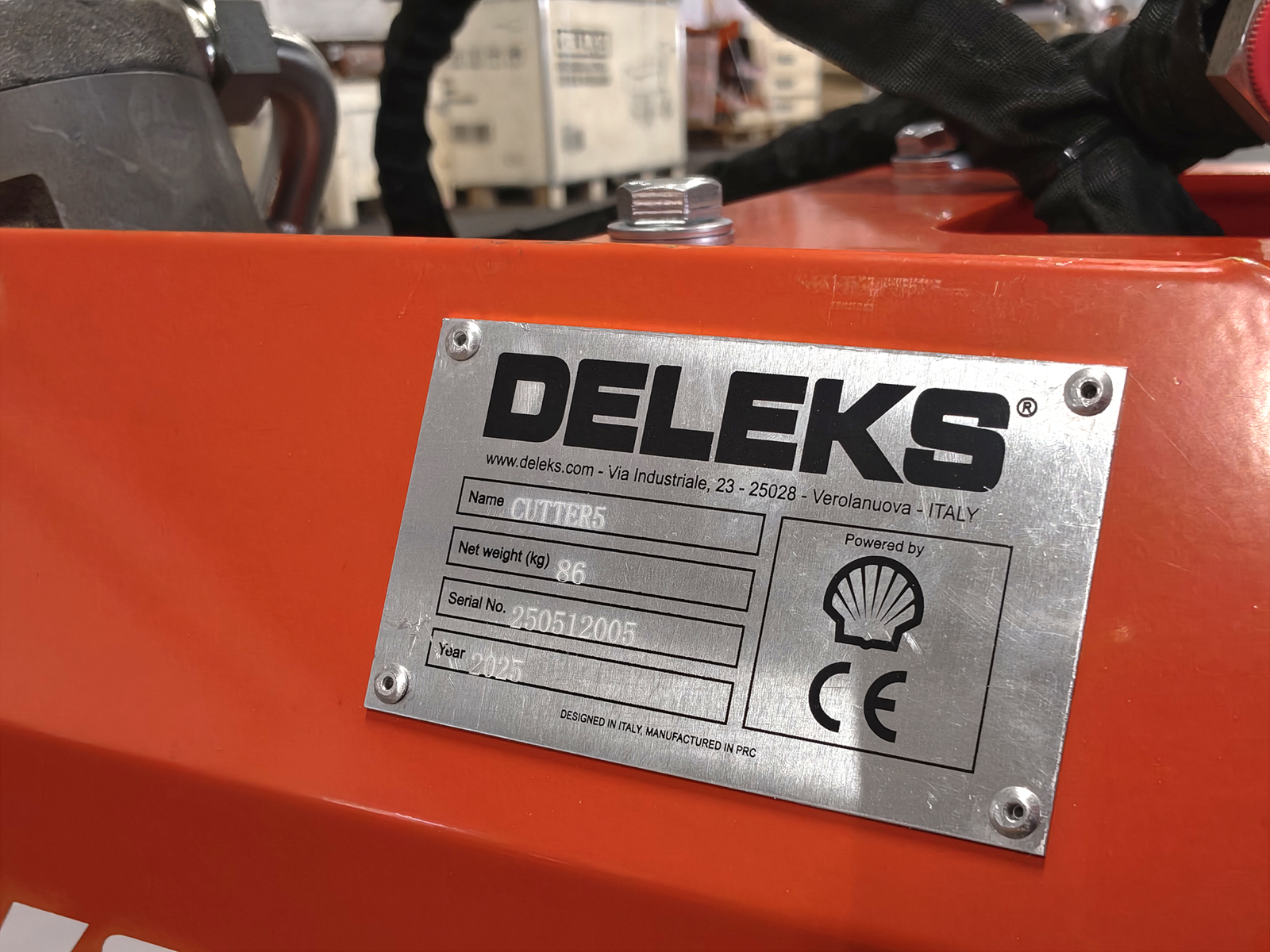

Largeur de coupe 1 600 mm, poids 86 kg. Il est expédié dans un emballage de 175 × 80 × 50 cm (111 kg brut, 0,70 m³), avec livraison gratuite. Il est conforme à la directive Machines CE, est certifié ECO Certificazioni et garanti 2 ans.
Domaines d'utilisation
- Haies ligneuses et alignements d'arbres : élagage des branches jusqu'à 9 cm de diamètre
- Bords de route, talus et fossés : branches et végétation qui dépassent sur la route
- Vergers et vignes : taille et écimage avec le bras
- Lisières et chemins : maîtrise des branches et des repousses
- Pelles et épareuses avec 70-90 l/min d'huile
Options et pièces de rechange
Depuis la fiche, vous pouvez ajouter à la commande l'attache ACB+ M0 type Morin (ATTACCOMORINM0) et l'attache réalisée sur mesure (ATTACCOARM). Disques, courroies et autres pièces de rechange s'identifient sur les vues éclatées avec le service technique.
FAQ
Sur quelles machines se monte le CUTTER-5 ?
Sur les pelles équipées d'une ligne hydraulique auxiliaire et sur les épareuses pour tracteur, avec un débit d'huile de 70-90 l/min à 140-180 bar. Parmi les mini-pelles DELEKS®, il se monte sur la S280 et la S380 : il faut monter sur la pelle le flexible de drain, un service offert à ceux qui achètent le lamier avec la mini-pelle.
Quel débit d'huile faut-il ?
De 70 à 90 l/min, avec une pression de service de 140 à 180 bar. Pour les circuits qui ont moins de débit, il y a le HR-DISC-5, de 35 à 50 l/min.
Faut-il une ligne de drainage ?
Oui : le moteur est bidirectionnel et possède un drain, à raccorder en retour direct au réservoir. La machine doit aussi disposer d'une ligne de retour libre.
Quelles branches coupe-t-il ?
Les haies ligneuses et les branches jusqu'à environ 9 cm de diamètre. Pour les haies et les petites branches jusqu'à 3 cm, les lamiers taille-haies à lames HR-S et HR, de 130 à 180 cm, suffisent.
Quelle différence entre le HR-DISC-5 et le CUTTER-5 ?
Le HR-DISC-5 a un moteur à engrenages et travaille avec 35-50 l/min à 120-160 bar ; le CUTTER-5 a un moteur à pistons, avec plus de couple et un meilleur rendement, et travaille avec 70-90 l/min à 140-180 bar. La largeur de coupe est la même ; les disques du CUTTER-5 ont 72 dents, ceux du HR-DISC-5 60.
3 ou 5 disques ?
Avec 3 disques, le lamier coupe 100 cm et pèse 60 kg (HR-DISC-3) ou 58 kg (CUTTER3) ; avec 5 disques, il coupe 160 cm et pèse 95 kg (HR-DISC-5) ou 86 kg (CUTTER-5), et demande plus de débit d'huile.
Comment se fixe-t-il sur le bras ?
Par sa platine de fixation, dont les cotes figurent sur les images de la fiche, avec l'attache ACB+ M0 type Morin en option ou avec une attache réalisée sur mesure.
Se monte-t-il directement sur le tracteur ?
Non : sur le tracteur, il faut un bras hydraulique, comme une épareuse. Le lamier ne se branche pas directement sur le relevage trois points.
Pièces de rechange et assistance DELEKS®
Les pièces de rechange d'origine partent des entrepôts DELEKS® en Europe : lames, doigts, disques, courroies, roulements, moteur hydraulique et attaches sont disponibles pour l'entretien courant comme pour les réparations. Le service après-vente DELEKS® suit directement chaque client : conseil technique, gestion de la garantie, pièces d'origine identifiées sur les vues éclatées et vérification de la compatibilité entre le lamier, le circuit hydraulique et l'attache de la machine. Le lamier est livré avec la déclaration de conformité CE, la facture et la notice d'utilisation et d'entretien. Garantie 2 ans et livraison gratuite.
CARACTERISTIQUES
| Caractéristiques | Unité métrique | Unité US |
|---|---|---|
| Largeur de travail | 1600.0 mm | 5.25 ft |
| Largeur total | 1600.0 mm | 5.25 ft |
| Poid | 86.0 kg | 190.0 lb |
| Diamètre maximum de coupe | 90.0 mm | 3.50 in |
| Transmission : Nombre de courroie | 4*XPA907 | 4*XPA907 |
| Pression optimale min/max d'huile | 140 - 180 bar | 140 - 180 bar |
| Flux optimale d'huile | 70 - 90 L/min | 70 - 90 L/min |
| Poids brut d'expédition | 111 kg | 245 lb |
| Volume de l'emballage | 0.70 m3 | 24.7 cu ft |
| Dimensions de la marchandise pour envoi | 1750*800*500 mm | 5.75*2.62*1.64 ft |
DETAILS
FERMERLamier à scies hydraulique à 5 disques et moteur à pistons, 160 cm de coupe, DELEKS® CUTTER-5 : le lamier d'élagage pour pelle ou épareuse qui coupe les haies ligneuses et les branches jusqu'à environ 9 cm de diamètre. Les 5 disques de 400 mm ont 72 dents chacun, à plaquettes en carbure de tungstène, pour une coupe rapide, nette et sans éclats dans l'élagage des haies et des alignements d'arbres, le long des bords de route, des talus et des fossés, dans les vergers et les vignes. Le moteur hydraulique à pistons de 23 cm³/tr, bidirectionnel et avec drain, a plus de couple et un meilleur rendement qu'un moteur orbital et maintient ses performances en charge : il entraîne les disques par 4 courroies et travaille avec 70-90 l/min d'huile à 140-180 bar. Il pèse 86 kg. Il est certifié ECO Certificazioni, garanti 2 ans, et la livraison est gratuite.
Sur quelles machines il se monte
Le CUTTER-5 se monte sur les pelles équipées d'une ligne hydraulique auxiliaire et sur les épareuses pour tracteur. Parmi les mini-pelles DELEKS®, il se monte sur la S280 et la S380 : il faut monter sur la pelle le flexible de drain, un service offert à ceux qui achètent le lamier avec la mini-pelle. Sur le tracteur, il faut un bras hydraulique : le lamier ne se branche pas directement sur le relevage trois points. Avec 160 cm de coupe, il pèse 86 kg. Pour les circuits qui ont moins de débit, il y a le HR-DISC-5, à moteur à engrenages (35-50 l/min, 120-160 bar) ; avec 3 disques et 100 cm de coupe, il y a le HR-DISC-3 et le CUTTER3, de 60 et 58 kg.
Raccordement hydraulique : débit, pression et drain
Le CUTTER-5 travaille avec un débit d'huile de 70-90 l/min et une pression de service de 140 à 180 bar ; les disques tournent de 500 à 2 800 tr/min. Le moteur est bidirectionnel et possède un drain, à raccorder en retour direct au réservoir. Les flexibles hydrauliques sont fournis. La machine doit disposer d'une ligne de retour libre : au-delà d'un certain débit, l'huile doit pouvoir retourner directement au réservoir, sans surpression. Avant la commande, vérifiez le débit et la pression du circuit hydraulique : en cas de doute, il suffit de nous communiquer le modèle de votre machine.
5 disques de 400 mm à 72 dents au carbure
Les 5 disques, de 400 mm de diamètre, sont en acier au carbone à haute résistance : épaisseur 2,5 mm, alésage central de 30 mm. Chaque disque compte 72 dents à plaquettes en carbure de tungstène, épaisses de 3,2 mm : ils coupent les haies ligneuses et les branches jusqu'à environ 9 cm de diamètre, avec une coupe rapide, nette et sans éclats.
Moteur à pistons et transmission à 4 courroies
Le moteur hydraulique à pistons de 23 cm³/tr est bidirectionnel et possède un drain : par rapport à un moteur orbital, il a plus de couple et un meilleur rendement, et il maintient ses performances même en charge et en utilisation continue. Le mouvement arrive aux disques par 4 courroies XPA907, qui absorbent les contraintes et réduisent les vibrations.
Fixation sur le bras
Les cotes de la platine de fixation figurent sur les images de la fiche, à comparer avec l'attache du bras ou de la pelle. En option, il y a l'attache ACB+ M0 type Morin et une attache réalisée sur mesure, aux cotes de la machine, avec un supplément.
Dimensions, poids et livraison
Largeur de coupe 1 600 mm, poids 86 kg. Il est expédié dans un emballage de 175 × 80 × 50 cm (111 kg brut, 0,70 m³), avec livraison gratuite. Il est conforme à la directive Machines CE, est certifié ECO Certificazioni et garanti 2 ans.
Domaines d'utilisation
- Haies ligneuses et alignements d'arbres : élagage des branches jusqu'à 9 cm de diamètre
- Bords de route, talus et fossés : branches et végétation qui dépassent sur la route
- Vergers et vignes : taille et écimage avec le bras
- Lisières et chemins : maîtrise des branches et des repousses
- Pelles et épareuses avec 70-90 l/min d'huile
Options et pièces de rechange
Depuis la fiche, vous pouvez ajouter à la commande l'attache ACB+ M0 type Morin (ATTACCOMORINM0) et l'attache réalisée sur mesure (ATTACCOARM). Disques, courroies et autres pièces de rechange s'identifient sur les vues éclatées avec le service technique.
FAQ
Sur quelles machines se monte le CUTTER-5 ?
Sur les pelles équipées d'une ligne hydraulique auxiliaire et sur les épareuses pour tracteur, avec un débit d'huile de 70-90 l/min à 140-180 bar. Parmi les mini-pelles DELEKS®, il se monte sur la S280 et la S380 : il faut monter sur la pelle le flexible de drain, un service offert à ceux qui achètent le lamier avec la mini-pelle.
Quel débit d'huile faut-il ?
De 70 à 90 l/min, avec une pression de service de 140 à 180 bar. Pour les circuits qui ont moins de débit, il y a le HR-DISC-5, de 35 à 50 l/min.
Faut-il une ligne de drainage ?
Oui : le moteur est bidirectionnel et possède un drain, à raccorder en retour direct au réservoir. La machine doit aussi disposer d'une ligne de retour libre.
Quelles branches coupe-t-il ?
Les haies ligneuses et les branches jusqu'à environ 9 cm de diamètre. Pour les haies et les petites branches jusqu'à 3 cm, les lamiers taille-haies à lames HR-S et HR, de 130 à 180 cm, suffisent.
Quelle différence entre le HR-DISC-5 et le CUTTER-5 ?
Le HR-DISC-5 a un moteur à engrenages et travaille avec 35-50 l/min à 120-160 bar ; le CUTTER-5 a un moteur à pistons, avec plus de couple et un meilleur rendement, et travaille avec 70-90 l/min à 140-180 bar. La largeur de coupe est la même ; les disques du CUTTER-5 ont 72 dents, ceux du HR-DISC-5 60.
3 ou 5 disques ?
Avec 3 disques, le lamier coupe 100 cm et pèse 60 kg (HR-DISC-3) ou 58 kg (CUTTER3) ; avec 5 disques, il coupe 160 cm et pèse 95 kg (HR-DISC-5) ou 86 kg (CUTTER-5), et demande plus de débit d'huile.
Comment se fixe-t-il sur le bras ?
Par sa platine de fixation, dont les cotes figurent sur les images de la fiche, avec l'attache ACB+ M0 type Morin en option ou avec une attache réalisée sur mesure.
Se monte-t-il directement sur le tracteur ?
Non : sur le tracteur, il faut un bras hydraulique, comme une épareuse. Le lamier ne se branche pas directement sur le relevage trois points.
Pièces de rechange et assistance DELEKS®
Les pièces de rechange d'origine partent des entrepôts DELEKS® en Europe : lames, doigts, disques, courroies, roulements, moteur hydraulique et attaches sont disponibles pour l'entretien courant comme pour les réparations. Le service après-vente DELEKS® suit directement chaque client : conseil technique, gestion de la garantie, pièces d'origine identifiées sur les vues éclatées et vérification de la compatibilité entre le lamier, le circuit hydraulique et l'attache de la machine. Le lamier est livré avec la déclaration de conformité CE, la facture et la notice d'utilisation et d'entretien. Garantie 2 ans et livraison gratuite.
CARACTERISTIQUES
FERMER| Caractéristiques | Unité métrique | Unité US |
|---|---|---|
| Largeur de travail | 1600.0 mm | 5.25 ft |
| Largeur total | 1600.0 mm | 5.25 ft |
| Poid | 86.0 kg | 190.0 lb |
| Diamètre maximum de coupe | 90.0 mm | 3.50 in |
| Transmission : Nombre de courroie | 4*XPA907 | 4*XPA907 |
| Pression optimale min/max d'huile | 140 - 180 bar | 140 - 180 bar |
| Flux optimale d'huile | 70 - 90 L/min | 70 - 90 L/min |
| Poids brut d'expédition | 111 kg | 245 lb |
| Volume de l'emballage | 0.70 m3 | 24.7 cu ft |
| Dimensions de la marchandise pour envoi | 1750*800*500 mm | 5.75*2.62*1.64 ft |
