Broyeur frontal réversible 200 cm GRIZZLY-200, broyeur à marteaux lourd avant ou arrière pour tracteurs à poste inversé ou à relevage avant de 60 à 100 ch
DETAILS

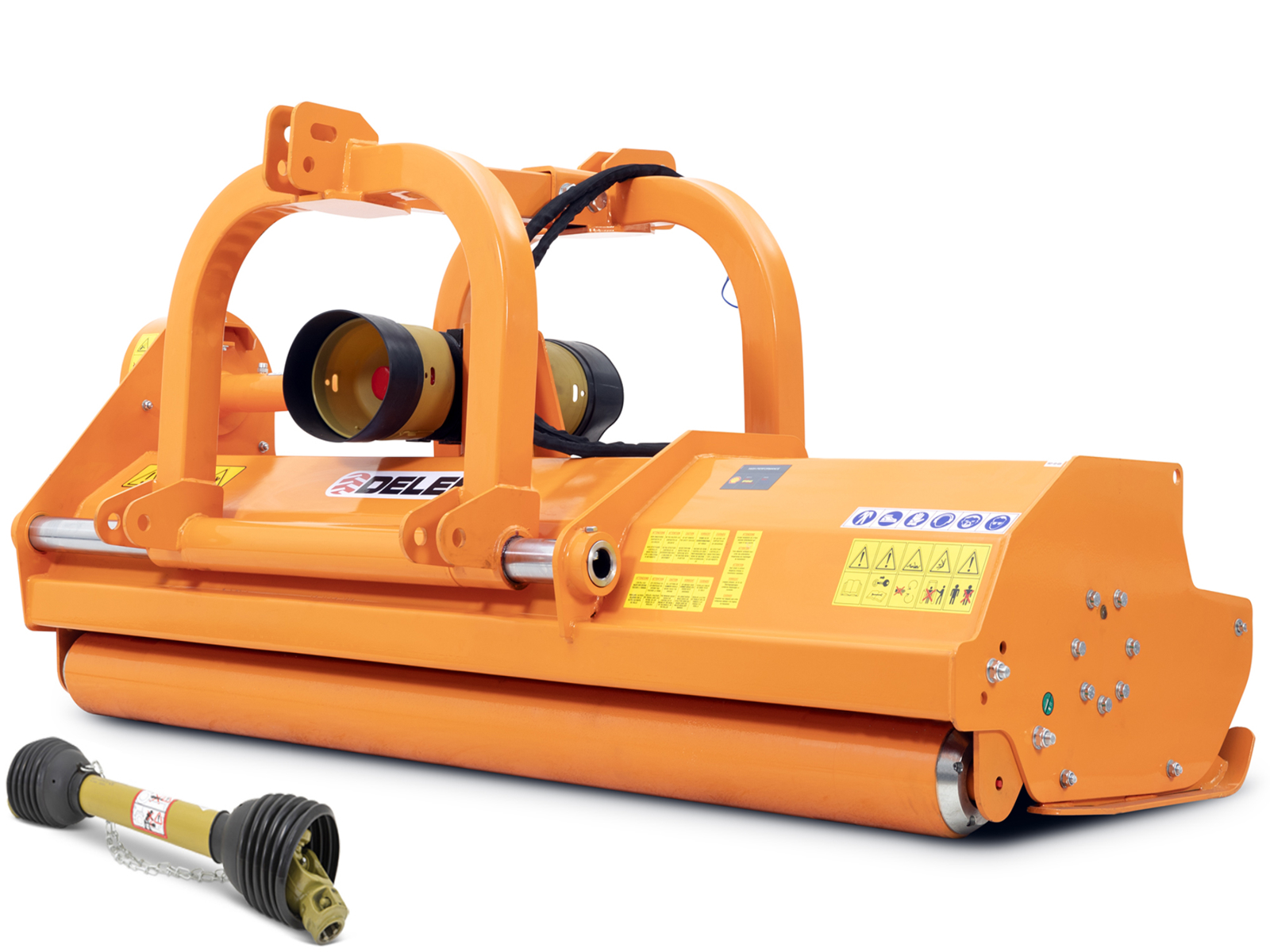

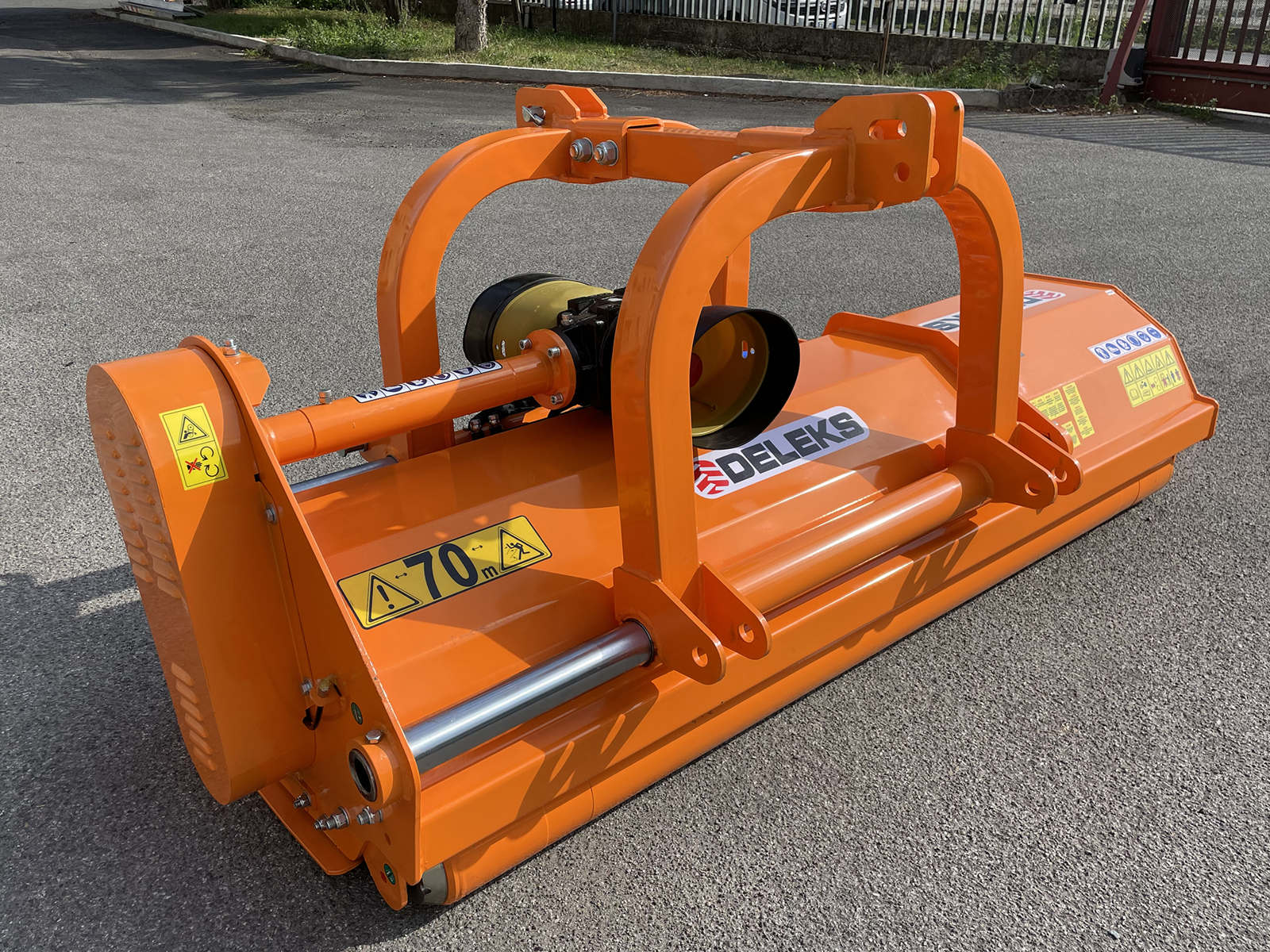

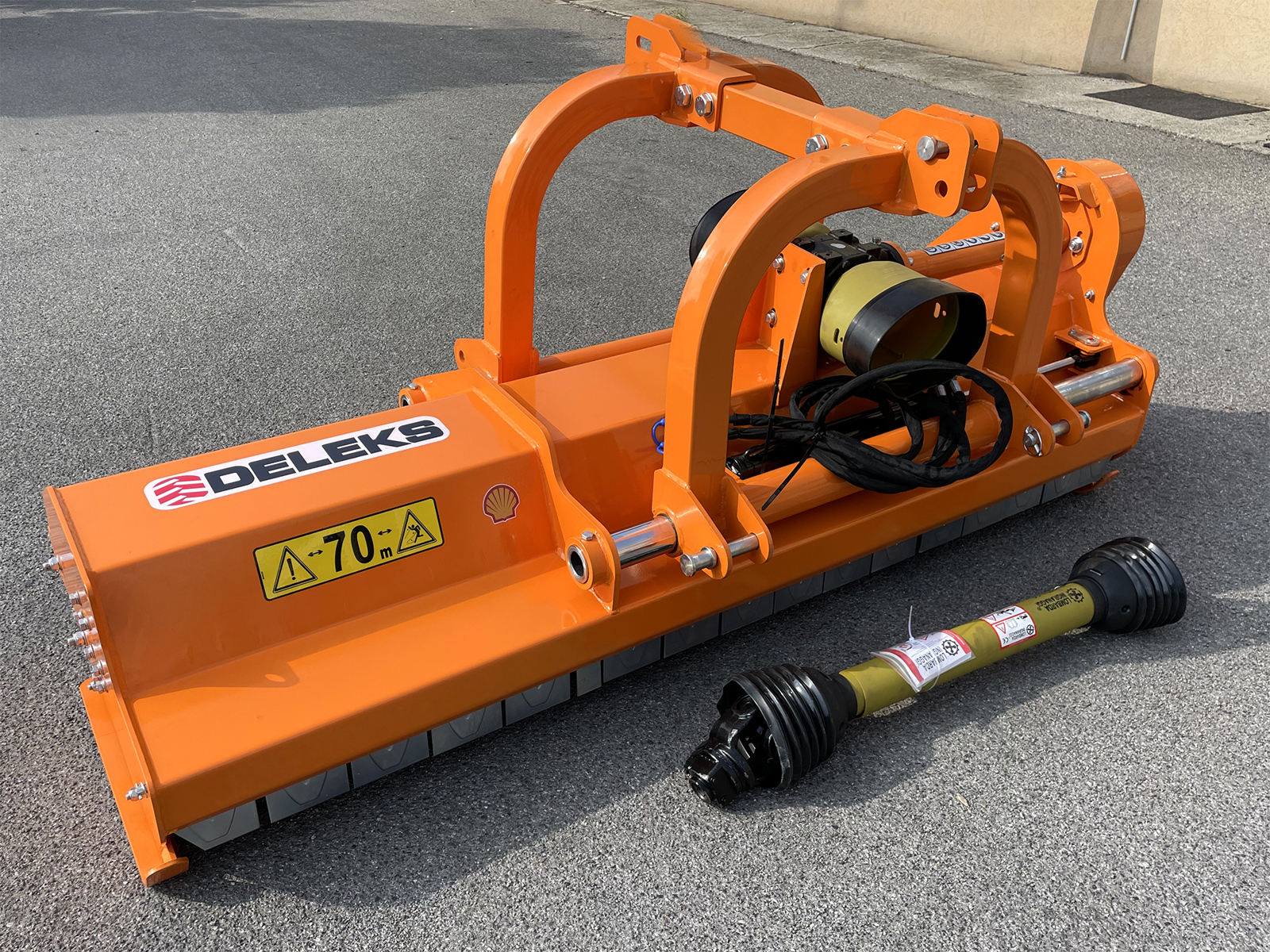

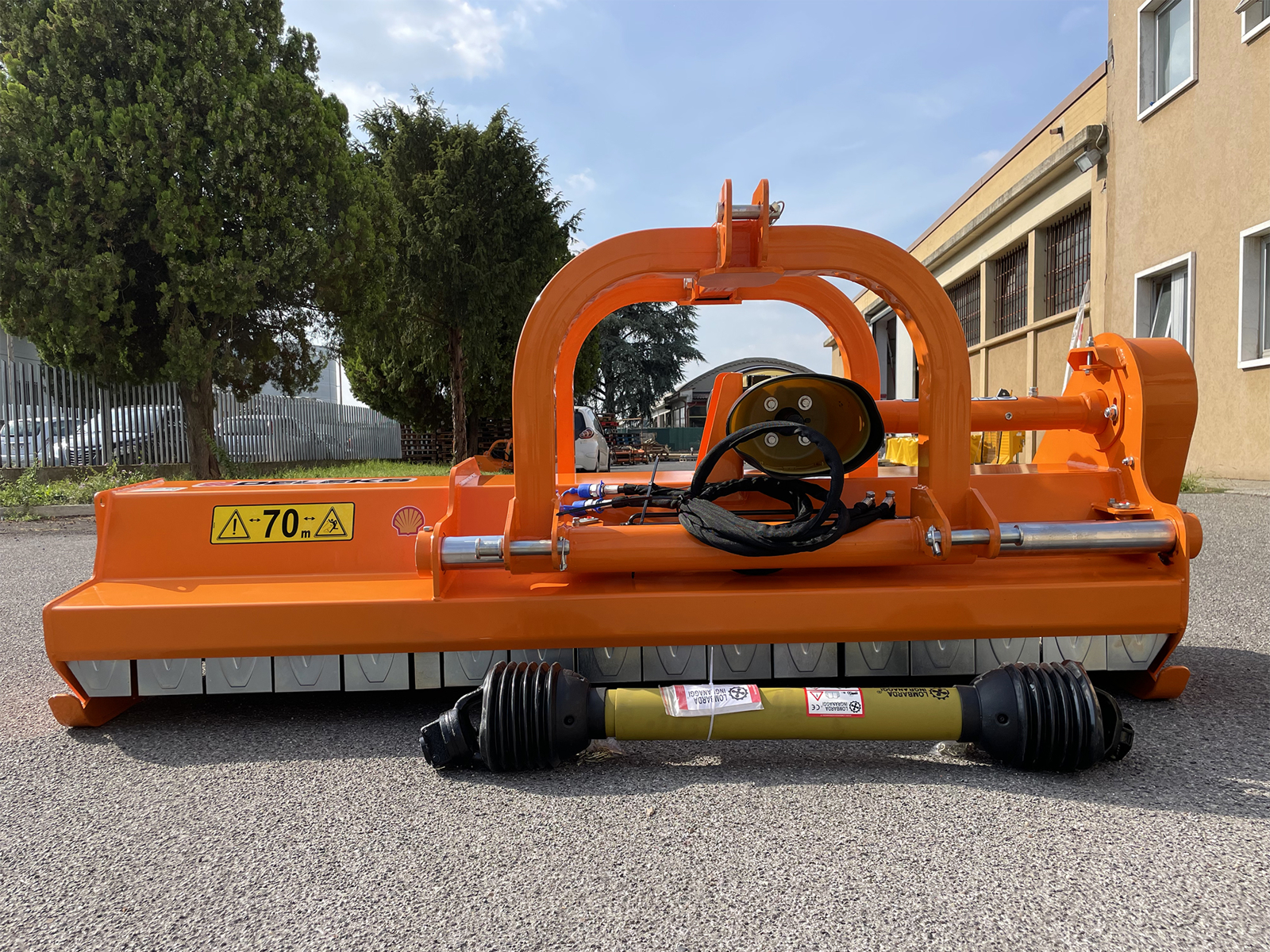

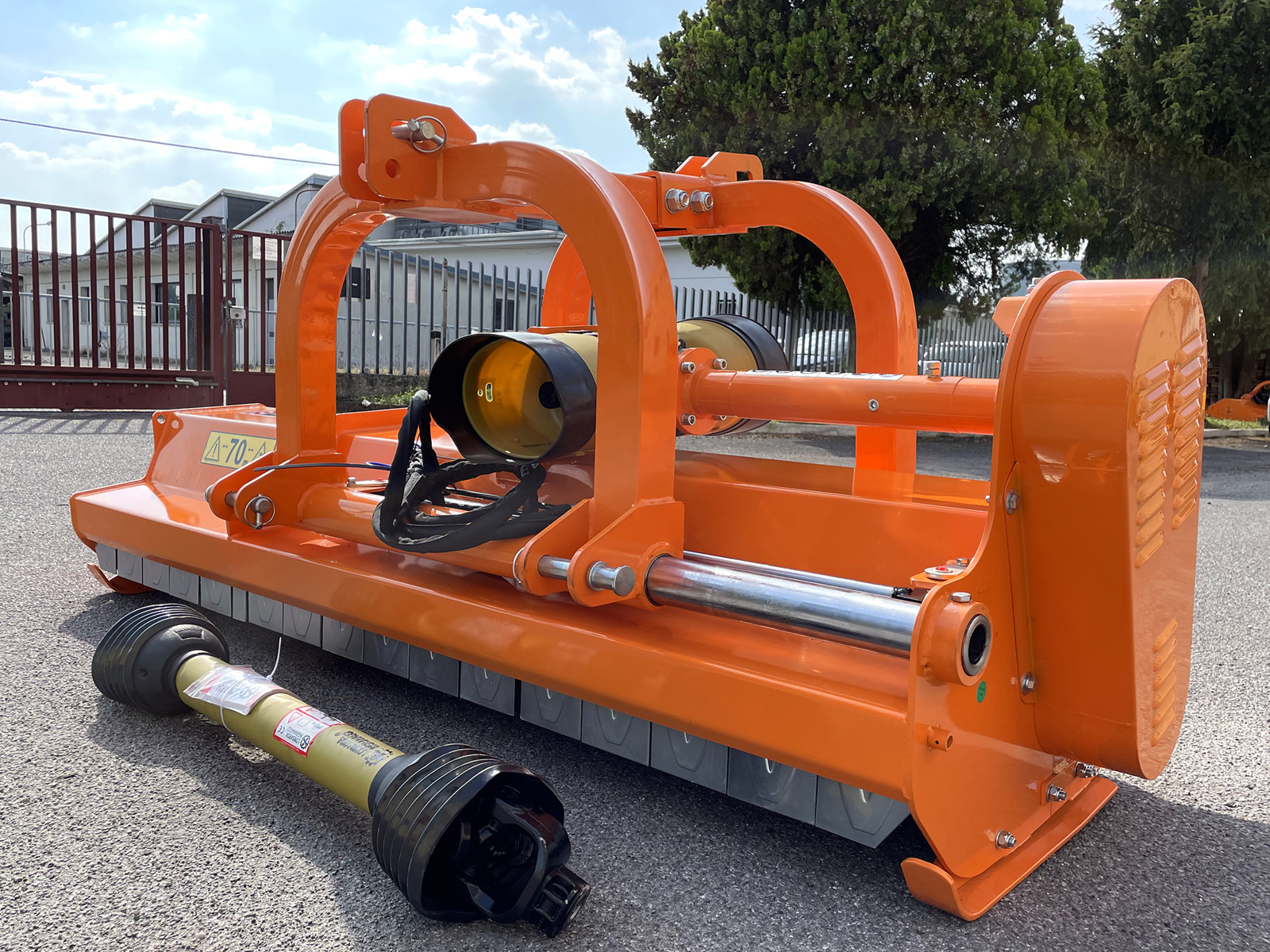

Broyeur frontal réversible avec 200 cm de coupe, DELEKS® GRIZZLY-200 : le broyeur à marteaux de la série lourde qui se monte à l'avant ou à l'arrière du tracteur, pour les tracteurs à poste inversé, les tracteurs à relevage avant et les tracteurs classiques de 60 à 100 ch. Le boîtier DELEKS® à double arbre, 540 + 540 tr/min, à roue libre et garanti 3 ans, permet l'utilisation frontale ou arrière ; pour la prise de force à 1 000 tr/min, il y a le boîtier en option. Le rotor de 152 mm, équilibré électroniquement, porte 18 marteaux de 1 100 g et pulvérise l'herbe, les feuilles, les ronces et les sarments de vigne et d'olivier jusqu'à 6-7 cm de diamètre. Double carter, déport latéral hydraulique de 40 cm, rouleau arrière surdimensionné, transmission à 4 courroies, 570 kg. Certifié TÜV, il est livré avec son cardan homologué CE, une garantie de 2 ans et la livraison gratuite.
Frontal ou arrière : pour quels tracteurs
Le GRIZZLY-200 s'utilise à l'avant ou à l'arrière du tracteur : sur le relevage avant, sur les tracteurs à poste inversé ou, comme un broyeur classique, sur l'attelage arrière. Il coupe 200 cm pour un encombrement de 215 cm et il est compatible avec les tracteurs de toutes marques de 60 à 100 ch, avec attelage 3 points universel de catégorie 2 (axes ø 25-28 mm, écartement des bras inférieurs de 740 à 890 mm). Il travaille en plaine comme en pente. Le boîtier est à 800 mm du côté gauche et à 1 200 mm du côté droit, à 550 mm du sol.

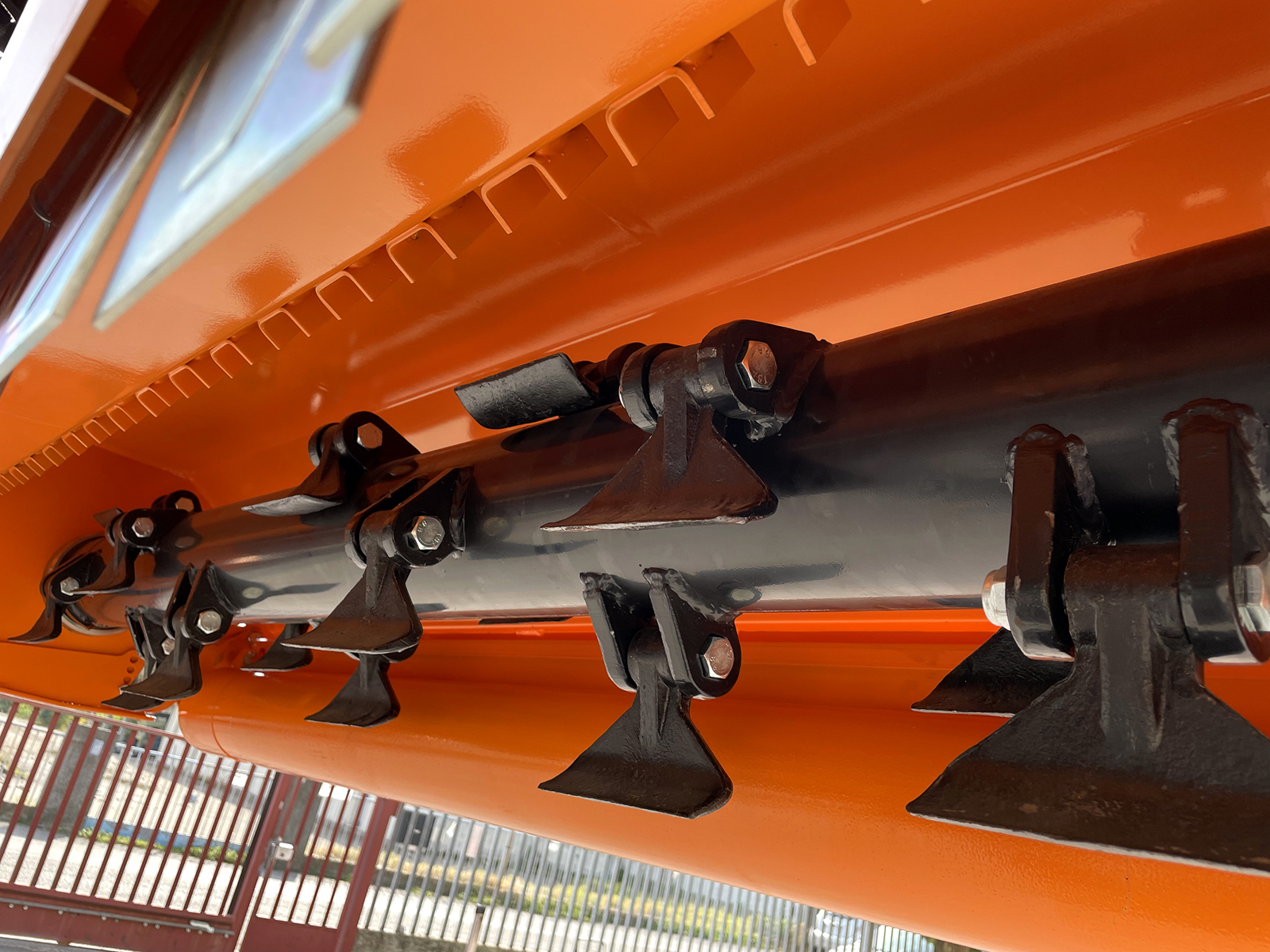

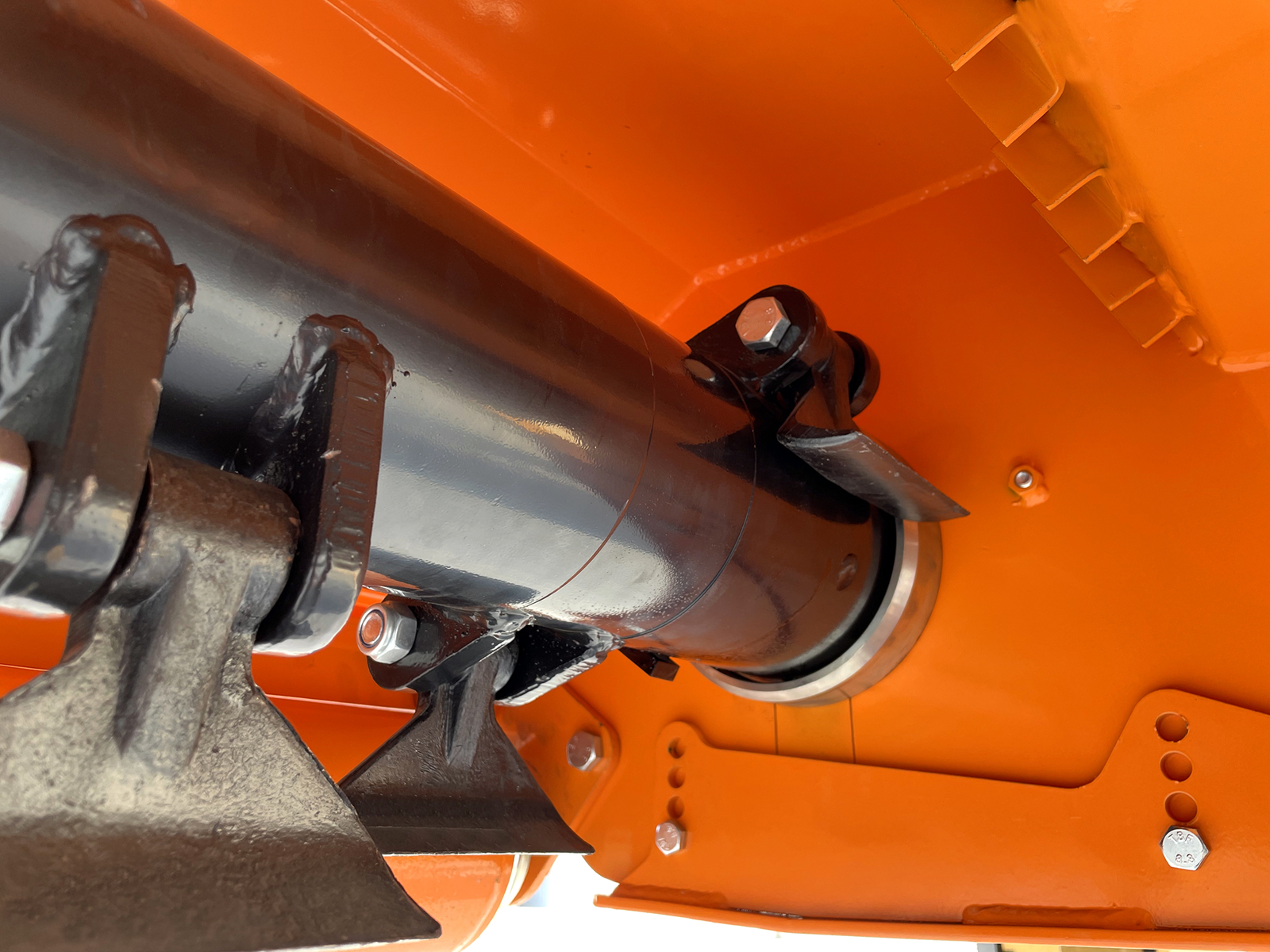

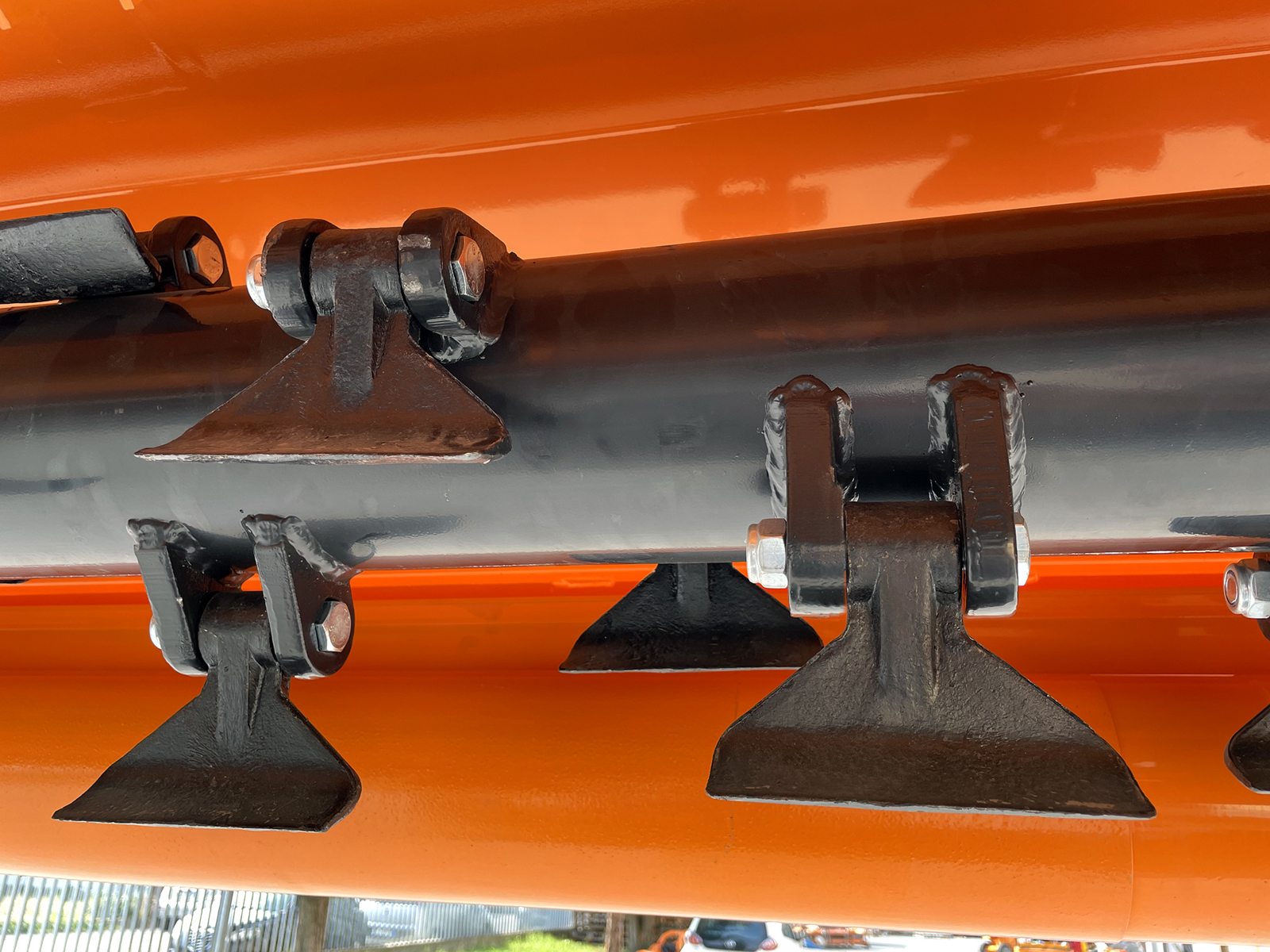

Rotor de 152 mm à 18 marteaux de 1 100 g
Le rotor a un diamètre de 152 mm, avec un tube de 8 mm d'épaisseur ; il est équilibré électroniquement et tourne à 2 140 tr/min. Les 18 marteaux pèsent 1 100 g chacun et ont une base large de 140 mm : ils pulvérisent l'herbe, les feuilles, les ronces et les sarments de vigne et d'olivier jusqu'à 6-7 cm de diamètre. Sur demande, le GRIZZLY-200 peut être équipé de couteaux triples à la place des marteaux, avec le kit COLTELLI60TORO.

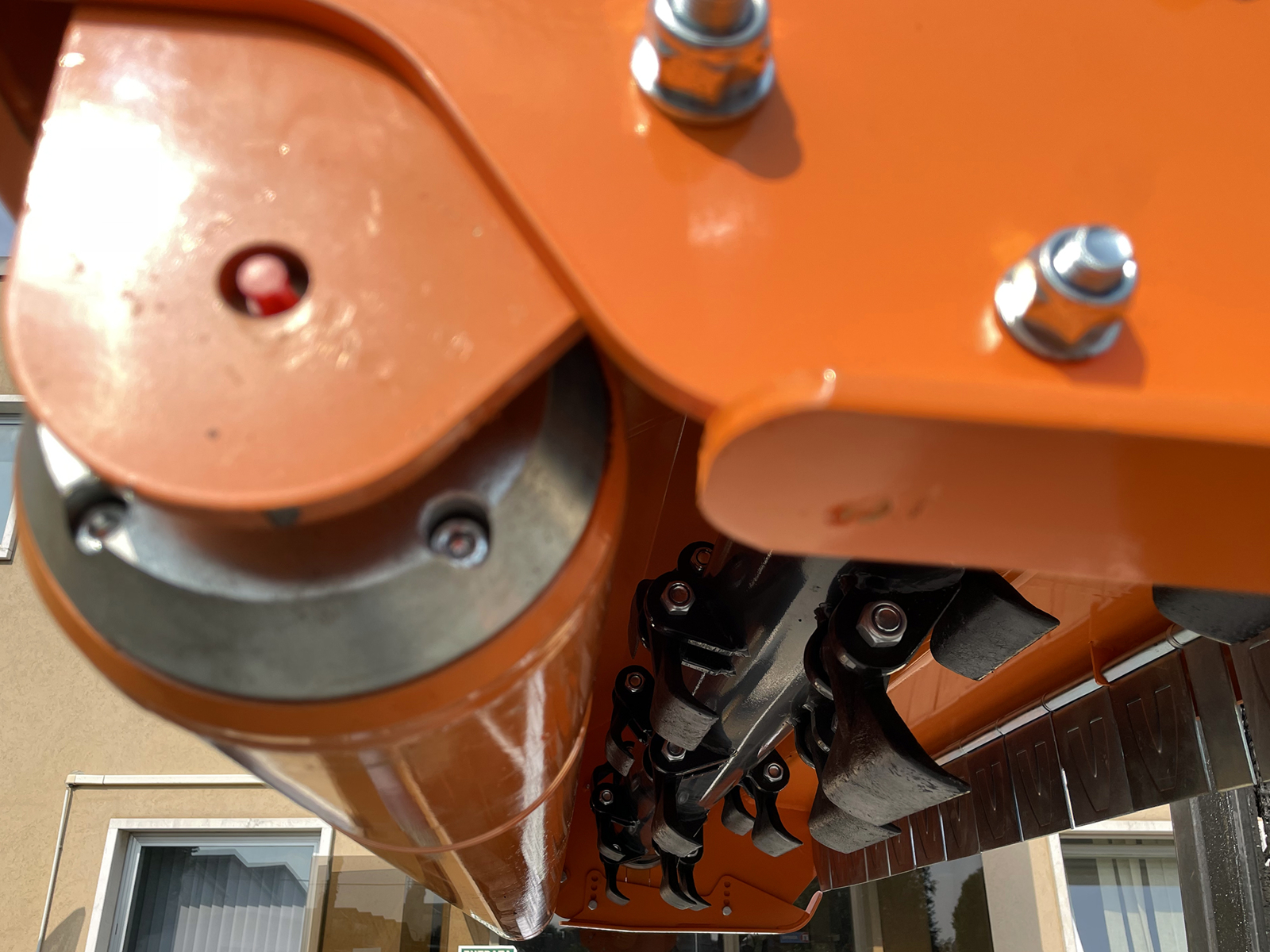

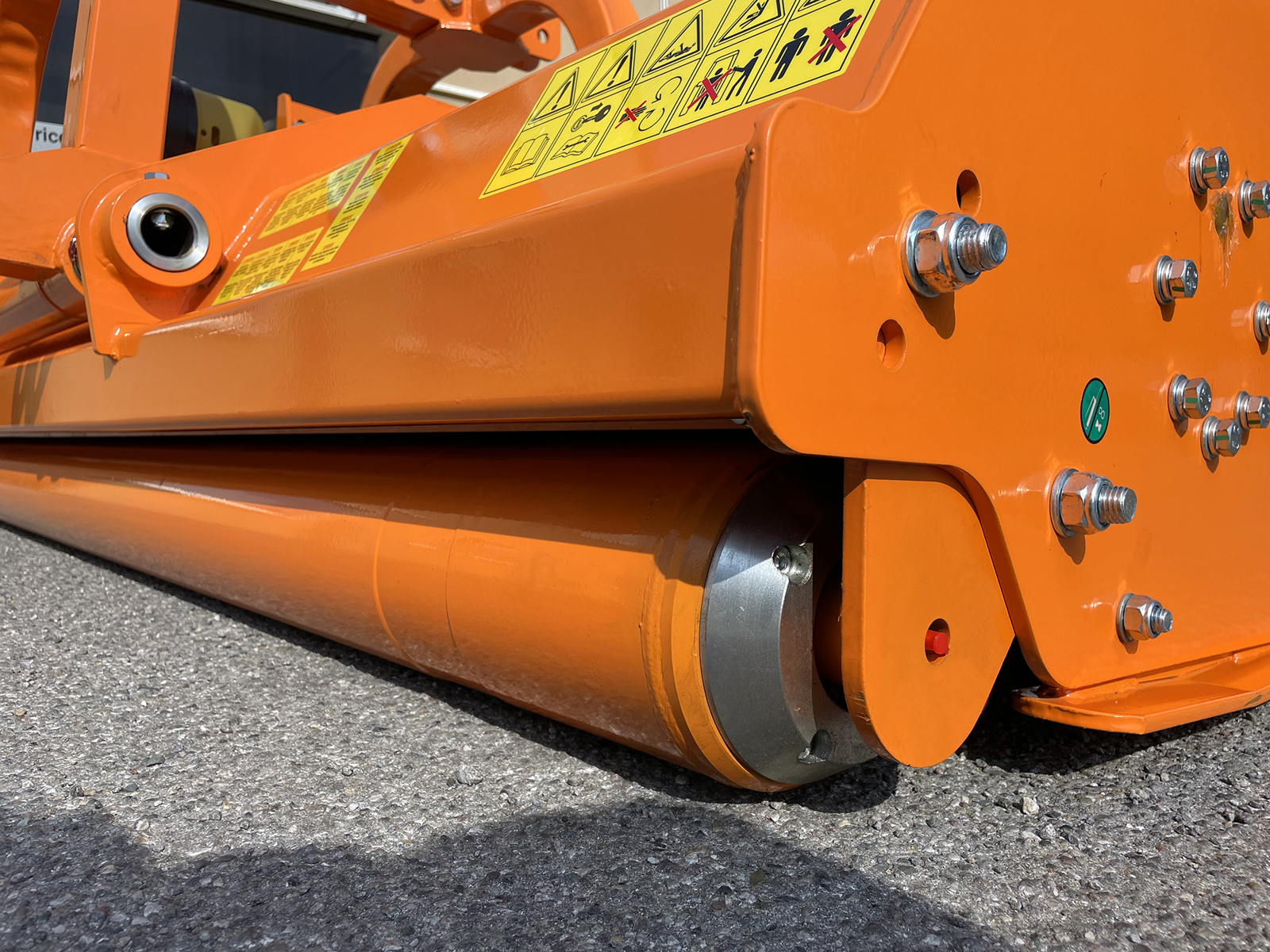

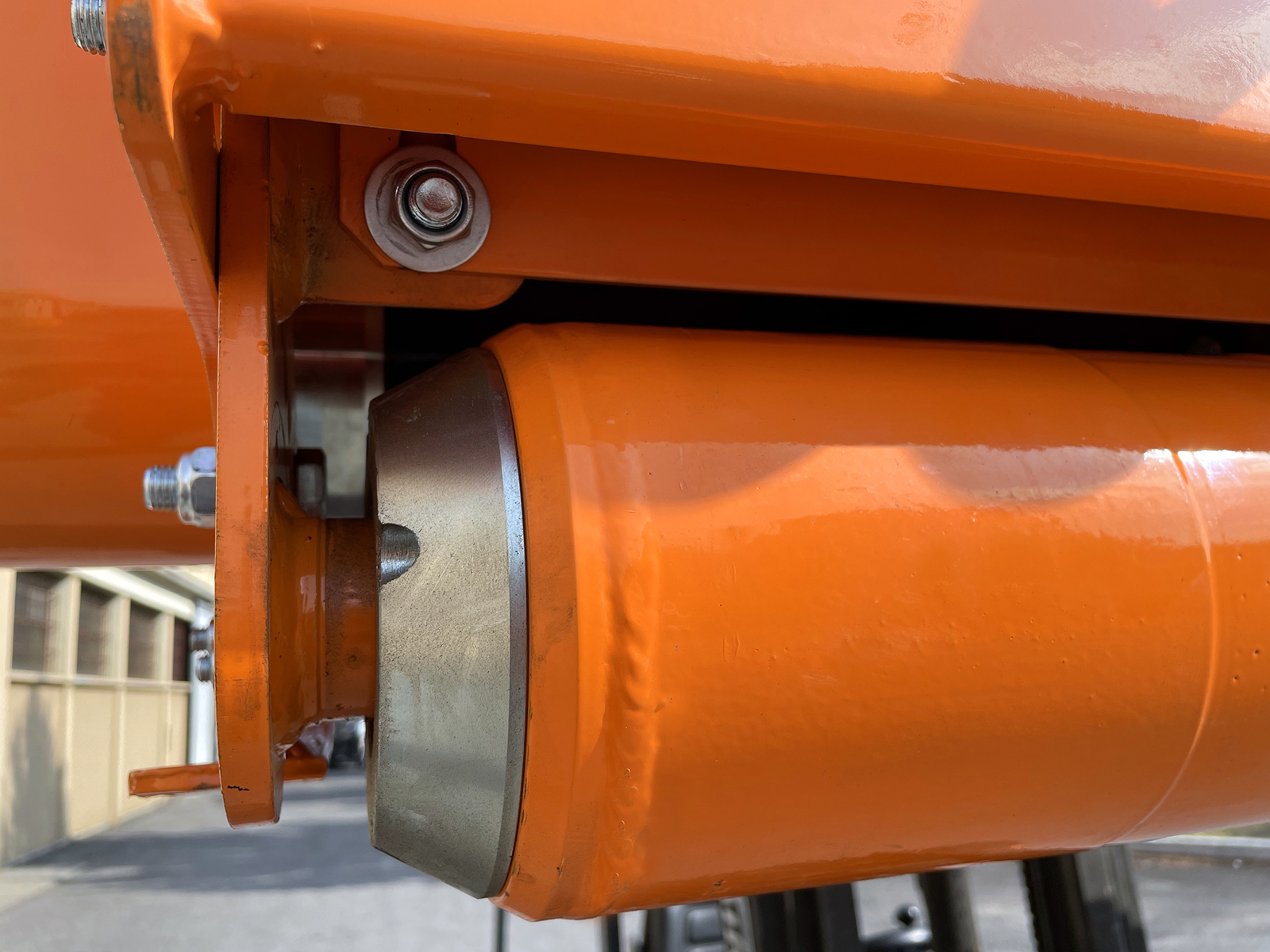

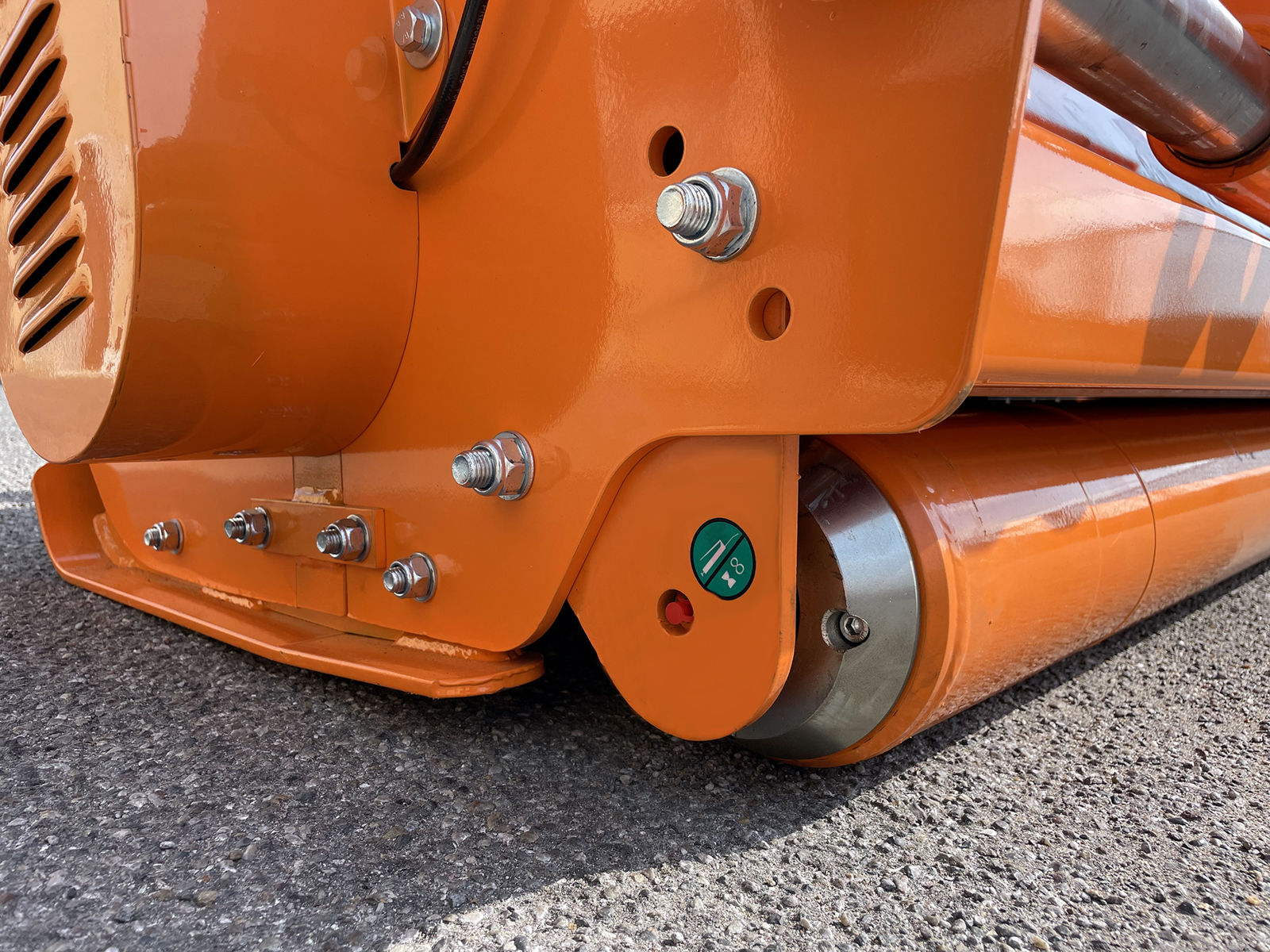

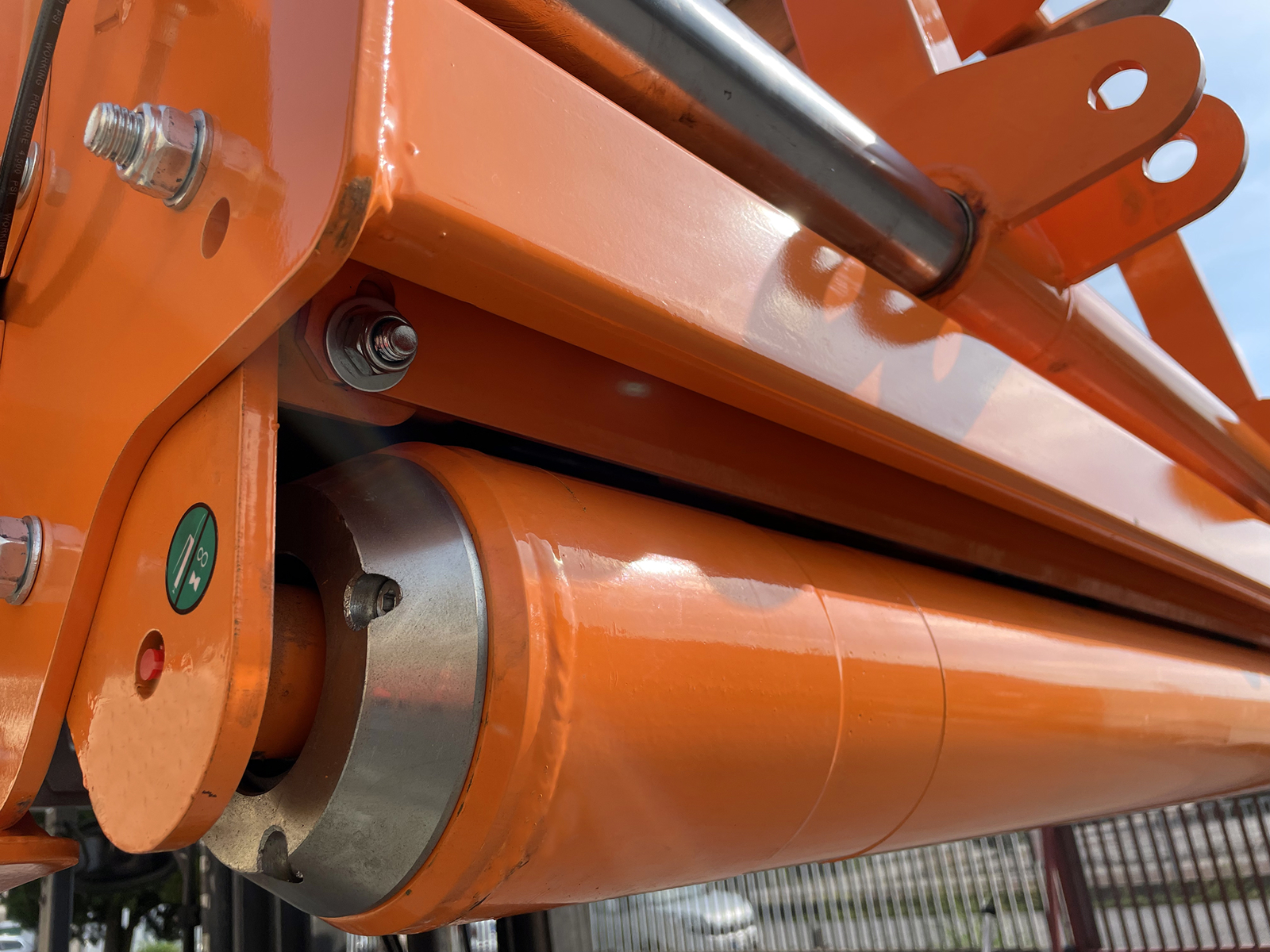

Double carter, rouleau surdimensionné et hauteur de coupe
Le GRIZZLY-200 est construit en double carter : la structure renforcée protège le corps de la machine contre les chocs et les contraintes du broyage. Le châssis fait 5 mm d'épaisseur, les flancs 8 mm et les patins latéraux 6 mm. Le rouleau arrière surdimensionné, de 152 mm de diamètre, porte la machine et, avec les patins latéraux, règle la hauteur de coupe de 5 à 55 mm.

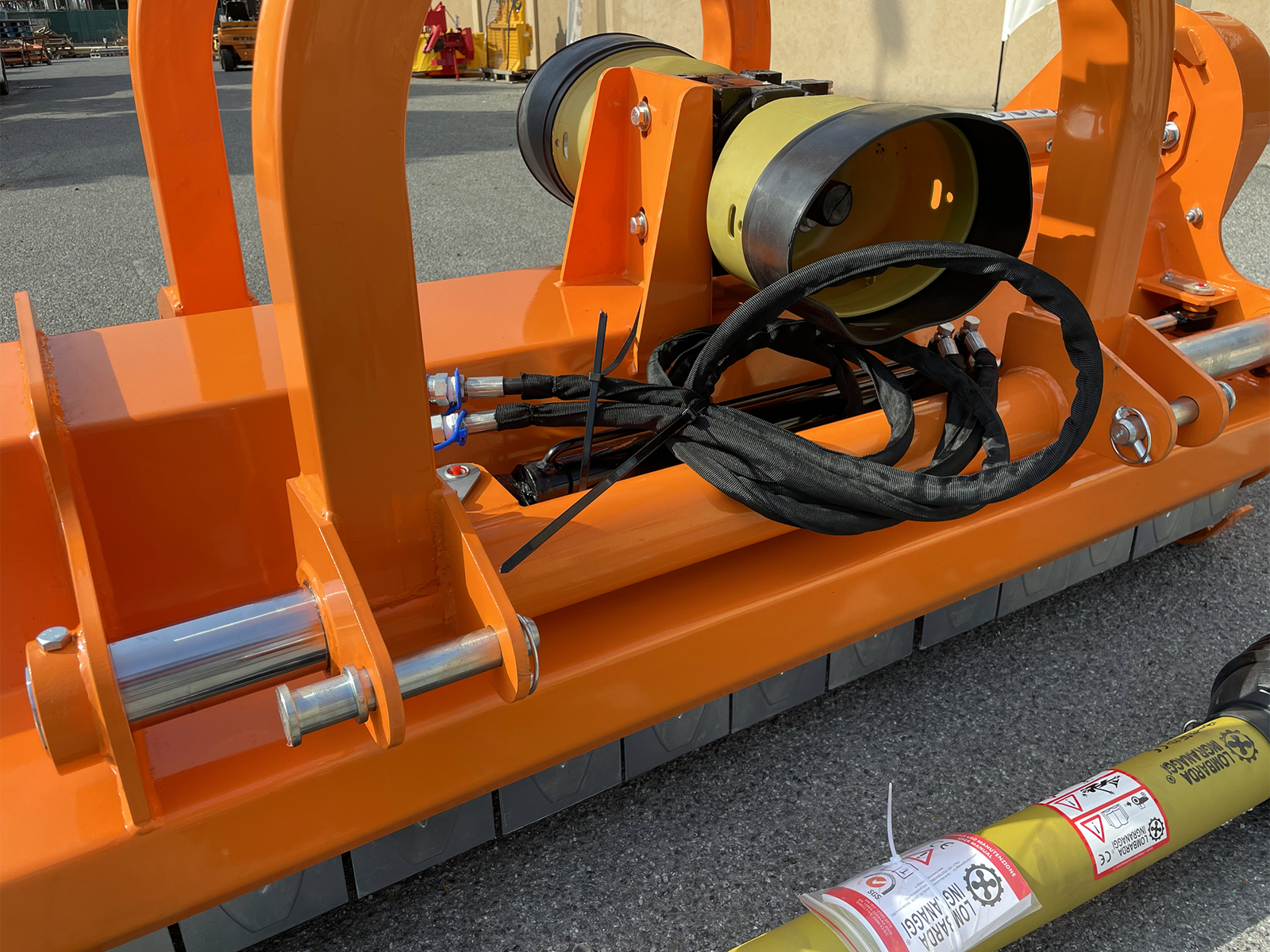

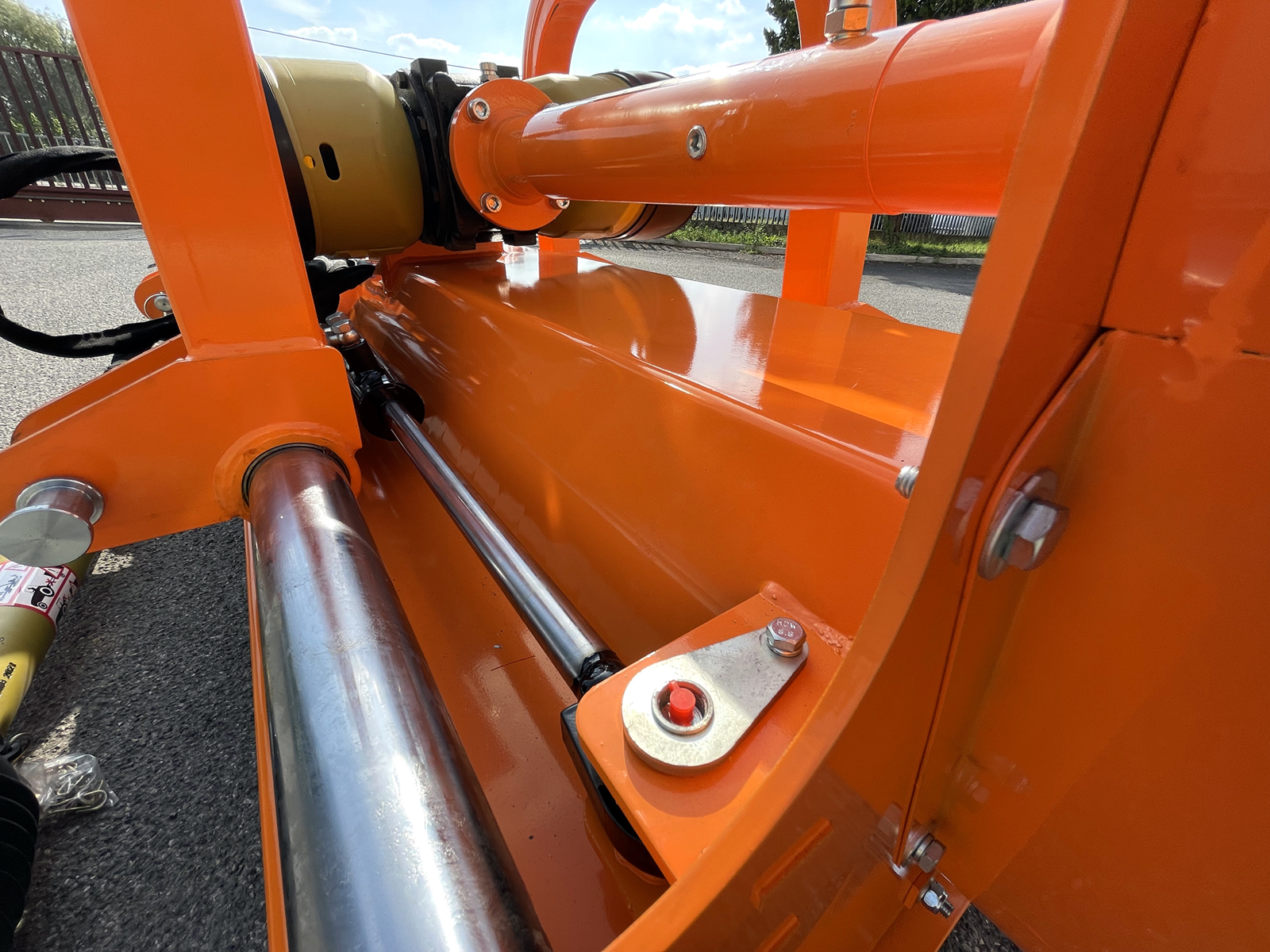

Déport latéral hydraulique de 40 cm
Le déport latéral hydraulique, de 40 cm, se commande depuis le poste de conduite avec le distributeur du tracteur : le broyeur travaille centré ou en déport, le long des bordures de parcelles, au ras des rangs et partout où il faut le décaler par rapport au tracteur. Il est livré avec 2 flexibles hydrauliques de 2,5 m à coupleurs rapides agricoles ½ pouce.

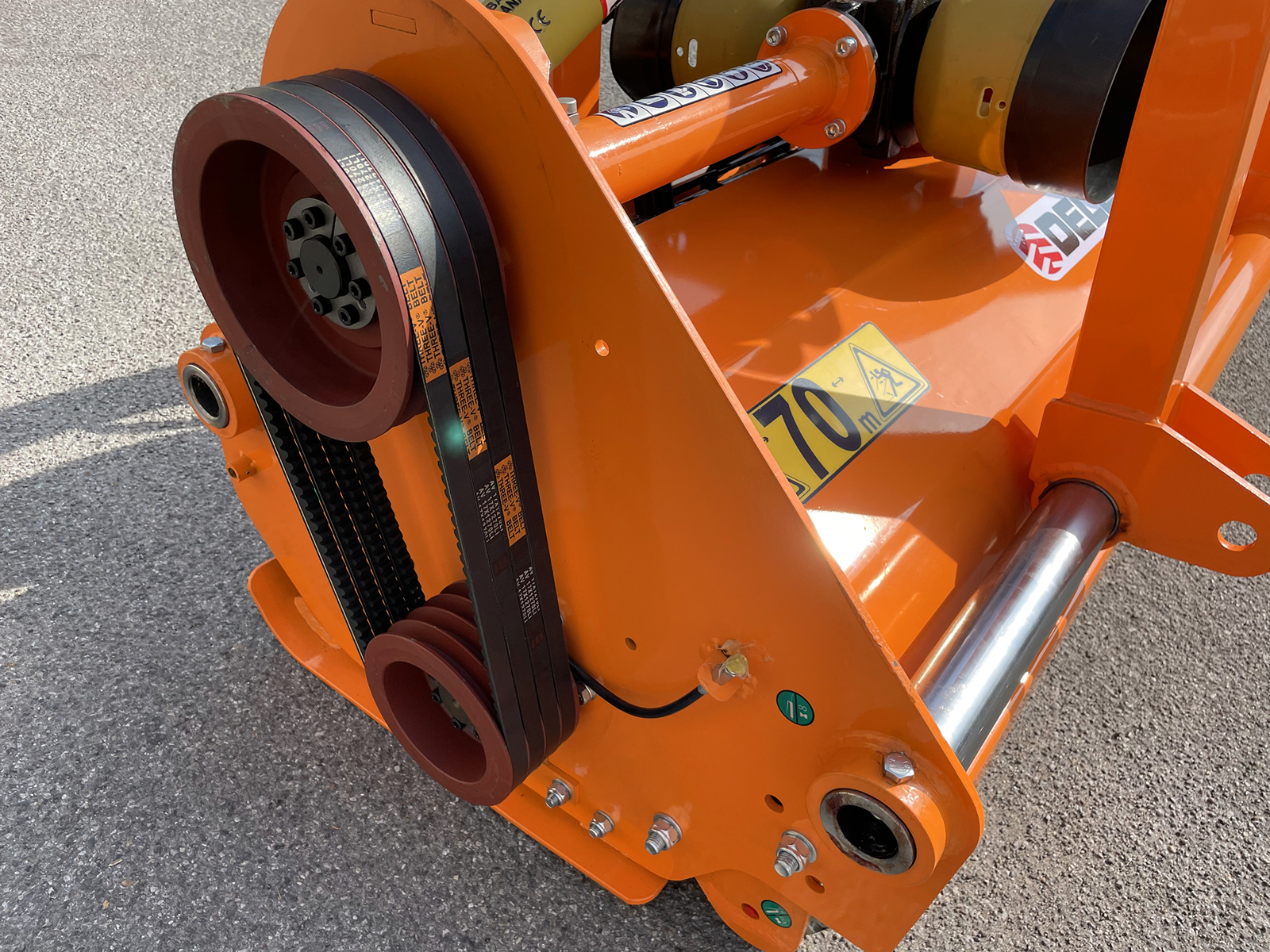

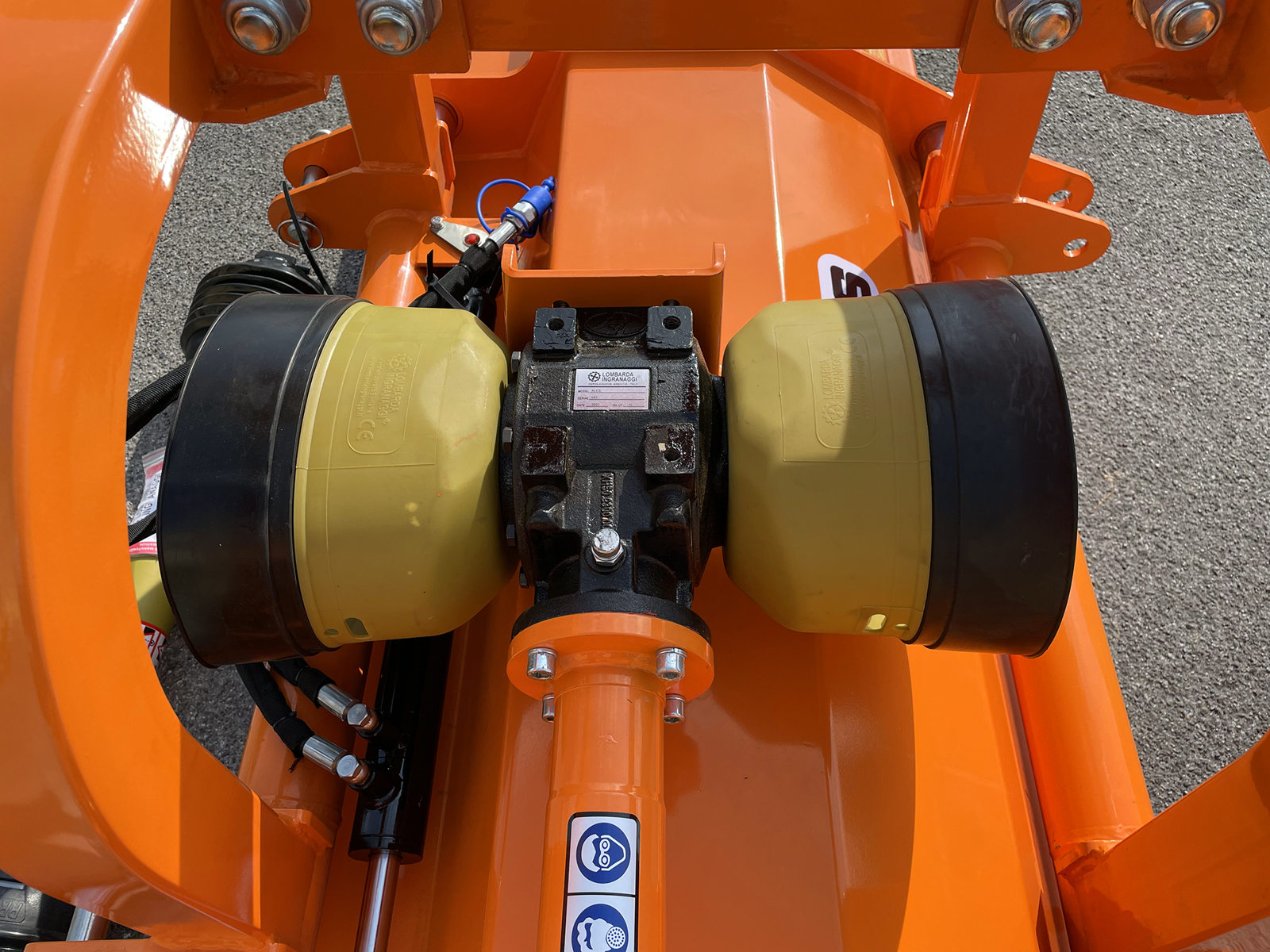

Boîtier à double arbre, 4 courroies et cardan
Le boîtier DELEKS® est à double arbre, 540 + 540 tr/min, à roue libre et garanti 3 ans : c'est pourquoi le GRIZZLY-200 travaille aussi bien à l'avant qu'à l'arrière. Avec la roue libre, quand on débraye la prise de force, le rotor continue de tourner sur son élan et s'arrête de lui-même, sans entraîner la transmission du tracteur. Pour les tracteurs à prise de force 1 000 tr/min, le boîtier 1 000 tr/min existe en option (SOSTMOLT1000). Le mouvement arrive au rotor par 4 courroies trapézoïdales 17x1270 ; la tension se règle de l'extérieur, avec le tendeur réglable. Le cardan homologué CE de catégorie 6, longueur 1 000 mm, à boulon de cisaillement, est fourni : le boulon se cisaille en cas de surcharge et protège la transmission.
Dimensions, poids et livraison
Largeur de travail 2 000 mm, largeur hors tout 2 150 mm, longueur 1 030 mm, hauteur 1 050 mm, poids 570 kg. Il est expédié sur palette, dans un emballage de 215 × 105 × 105 cm (687 kg brut, 2,37 m³), avec livraison gratuite. Il est conforme à la directive Machines CE, certifié TÜV et garanti 2 ans.
Domaines d'utilisation
- Tracteurs à poste inversé et relevages avant : broyage frontal, avec la machine toujours sous les yeux
- Vignes, vergers et oliveraies : sarments jusqu'à 6-7 cm, herbe et feuilles de l'inter-rang
- Friches : herbes hautes et ronces, broyées avant que les roues du tracteur ne passent dessus
- Bordures de champ, fossés et rangs : travail en déport avec le déport hydraulique
- Montage arrière classique, en plaine comme en pente, avec des tracteurs de 60 à 100 ch
Options et pièces de rechange
Depuis cette fiche, vous pouvez ajouter à la commande le kit de 10 marteaux (MAZZE10A), les 10 écrous et boulons pour marteaux (DB10A), le kit de 60 couteaux (COLTELLI60TORO), le jeu de 4 courroies de rechange (CINGHIE4A), le boîtier pour prise de force à 1 000 tr/min à la place de celui à 540 (SOSTMOLT1000), la réduction universelle pour prise de force (RID1), le troisième point de 680 mm (BE0124) et le troisième point de 730 mm (BE0125). Les autres pièces s'identifient sur les vues éclatées avec le service technique.
FAQ
Se monte-t-il à l'avant du tracteur ?
Oui : le boîtier DELEKS® à double arbre, 540 + 540 tr/min, permet de l'utiliser en frontal, sur le relevage avant ou sur un tracteur à poste inversé, ou à l'arrière comme un broyeur classique.
Convient-il à une prise de force à 1 000 tr/min ?
De série, le boîtier est à 540 tr/min ; le boîtier 1 000 tr/min (SOSTMOLT1000) se commande en option.
Quelle puissance faut-il pour le GRIZZLY-200 ?
De 60 à 100 ch, avec une prise de force à 540 tr/min et un attelage 3 points de catégorie 2. Le relevage compte aussi : il doit pouvoir soulever les 570 kg du broyeur.
Quelles branches broie-t-il ?
Les sarments de vigne et d'olivier et les ronces jusqu'à 6-7 cm de diamètre, en plus de l'herbe et des feuilles.
Marteaux ou couteaux ?
Il est livré avec 18 marteaux de 1 100 g ; sur demande, il peut être équipé de couteaux triples, avec le kit COLTELLI60TORO.
Comment fonctionne le déport latéral ?
Il est hydraulique, de 40 cm : il se commande depuis le poste de conduite avec le distributeur du tracteur, même pendant le travail.
Le cardan est-il fourni ?
Oui : cardan homologué CE de catégorie 6, longueur 1 000 mm, à boulon de cisaillement.
Quelle différence avec le CERVO ?
Rotor, marteaux, double carter et dimensions sont les mêmes. Le GRIZZLY a le boîtier à double arbre et travaille aussi en frontal ; le CERVO est le broyeur de la même série pour l'attelage arrière.
Pièces de rechange et assistance DELEKS®
Les pièces de rechange d'origine partent des entrepôts DELEKS® en Europe : marteaux, supports, courroies, roulements, rouleau arrière, patins et éléments de transmission sont disponibles pour l'entretien courant comme pour les réparations. Le service après-vente DELEKS® suit directement chaque client : conseil technique, gestion de la garantie, pièces d'origine identifiées sur les vues éclatées et aide au choix du broyeur et des accessoires adaptés au tracteur. La machine est livrée avec la déclaration de conformité CE, la facture et la notice d'utilisation et d'entretien. Garantie 2 ans et livraison gratuite.
CARACTERISTIQUES
| Caractéristiques | Unité métrique | Unité US |
|---|---|---|
| Largeur de travail | 2000.0 mm | 6.50 ft |
| Largeur total | 2150.0 mm | 7.00 ft |
| Hauteur de coupe min/max | 5.0 - 55.0 mm | 0.2 - 2.16 in |
| Poid | 570.0 kg | 1260.0 lb |
| Hauteur totale | 1050.0 mm | 3.45 ft |
| Puissance du tracteur | 60 - 100 cv | 60 - 100 Hp |
| Attelage 3 points | Cat. 2 (ø 25.0-28.0mm) | Cat. 2 (ø 25.0-28.0mm) |
| Position du boitier de transmission | 800mm du coté gauche/ 1200mm du coté droit | 31.50 in from left side / 47.24 in from right side |
| Hauteur du capot | 500.0 mm | 19.70 in |
| Distance des 2 points inférieurs | 740.0 - 890.0 mm | 29.0 - 35.0 in |
| Nbre de marteaux | 18 | 18 |
| Diamètre maximum de coupe | 40.0 - 50.0 mm | 1.57 - 1.97 in |
| Longueur totale | 1030.0 mm | 3.38 ft |
| Distance entre le boitier de transmission et la terre | 550.0 mm | 21.65 in |
| Epaisseur de la tôle | 5.0 mm | 0.16 in |
| Epaisseur des cotés | 8.0 mm | 0.31 in |
| Epaisseur des patins latéraux | 6.0 mm | 0.23 in |
| Transmission: type | Courroies V | Courroies V |
| Transmission : boitier de transmission | DELEKS 540 r/min (Garantie 3 ans) | DELEKS 540 r/min (Garantie 3 ans) |
| Transmission : prise de force | 540 r/min | 540 r/min |
| Transmission : sens de rotation | Horaire | Horaire |
| Transmission : roue libre | √ | √ |
| Transmission : vitesse du rotor | 2140 rpm | 2140 rpm |
| Transmission : huile du boitier | Oui / SAE 120 - ISO 72925 | Oui / SAE 120 - ISO 72925 |
| Transmission : Nombre de courroie | 4 | 4 |
| Transmission : dimensions des courroies | 17x1270 | 17x1270 |
| Rotor : diamètre | 152.0 mm | 6.00 in |
| Rotor : roulement et dimensions | 40x90 | 40x90 |
| Rotor : équilibrage | Électronique | Électronique |
| Rotor : épaisseur | 8.0 mm | 0.31 in |
| Marteau : poid | 1100.0 g | 38.80 oz |
| Marteau : ø du trou | 16.0 mm | 0.63 in |
| Marteau : largeur de base | 140.0 mm | 5.5 in |
| Marteau : largeur de la tête | 40.0 mm | 1.57 in |
| Marteau : extension diagonale | 97.0 mm | 3.82 in |
| Rouleau : diamètre | 152.0 mm | 5.98 in |
| Rouleau: épaiseur | 6.0 mm | 0.23 in |
| Rouleau: roulements et dimensions | 90x40 mm - GB276-6308 | 90x40 mm - GB276-6308 |
| Flexibles hydrauliques | 2500.0 mm, 1/2" AGRI, WP-400 bar | 100.0 in / connections 1/2" AGRI, WP-400 bar |
| Cardan | CE 6x1000 mm + boulon de cisaillement | CE 6x1000 mm + shear bolt |
| Longueur du capot | 1000.0 mm | 39.40 in |
| Déport horizontal | 400.0 mm hydraulique | 15.75 in (Hydraulic) |
| Poids brut d'expédition | 687 kg | 1515 lb |
| Volume de l'emballage | 2.37 m3 | 83.7 cu ft |
| Dimensions de la marchandise pour envoi | 2150.0*1050.0*1050.0 mm | 7.00*3.45*3.45 ft |
