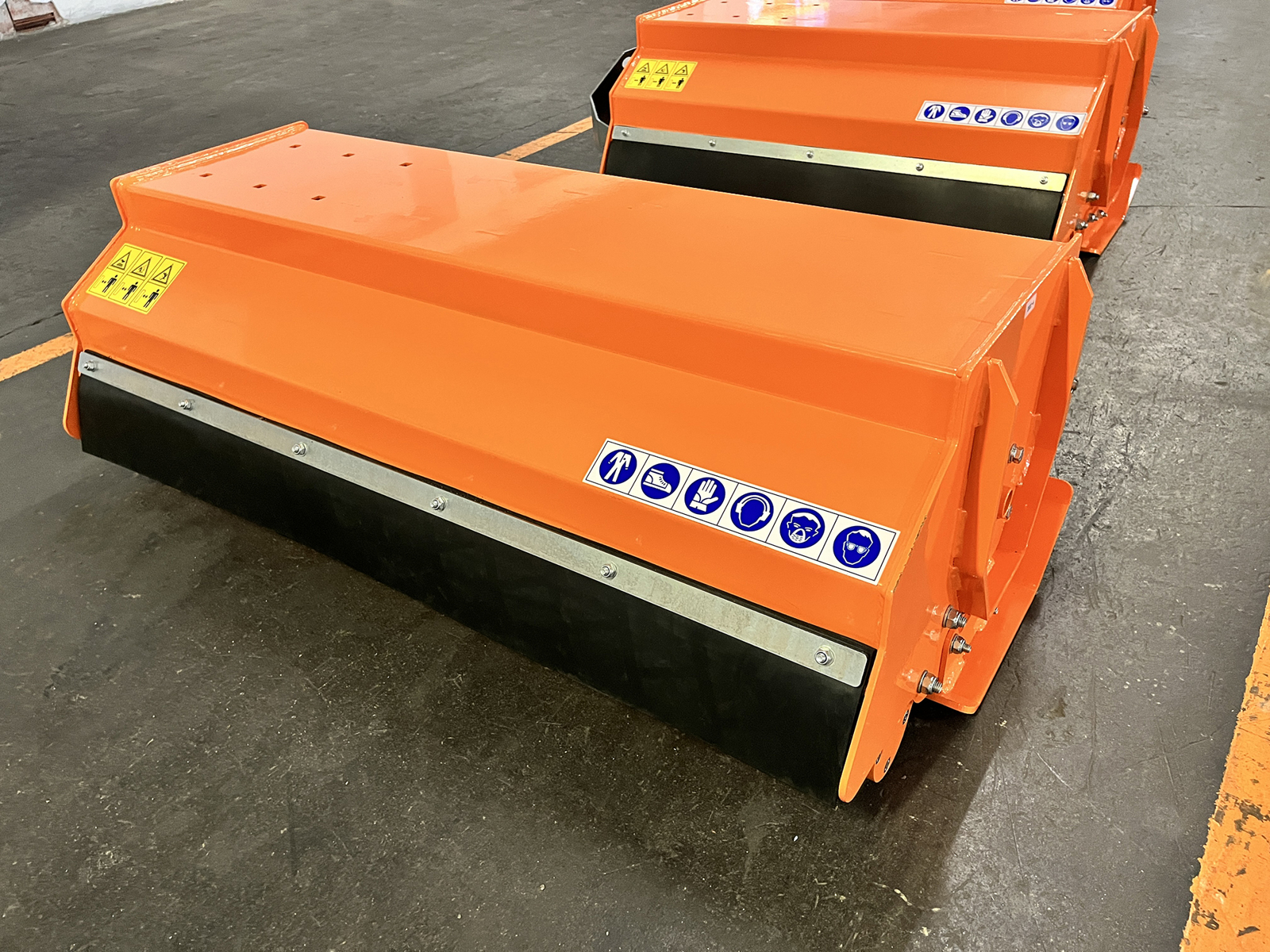

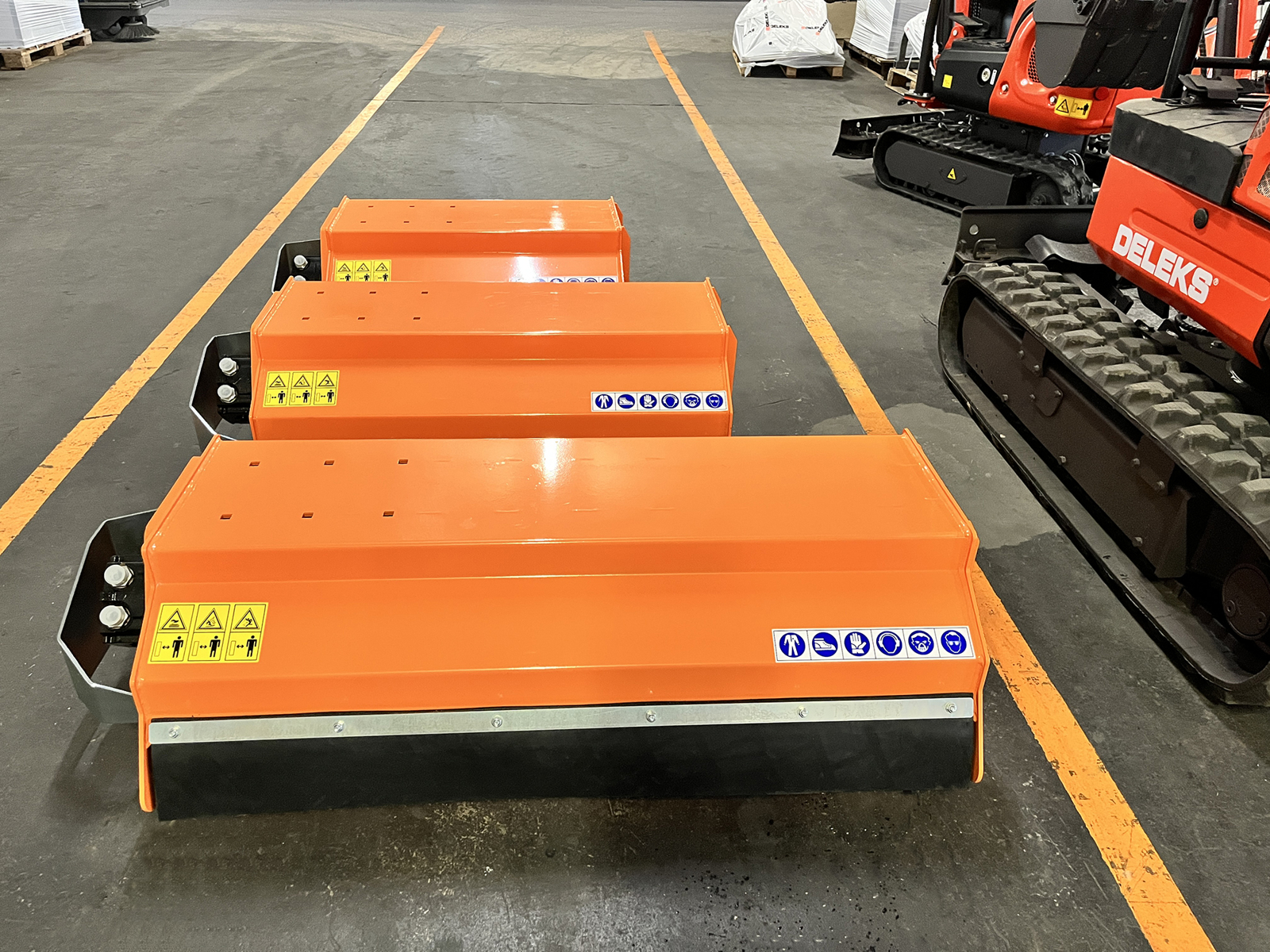

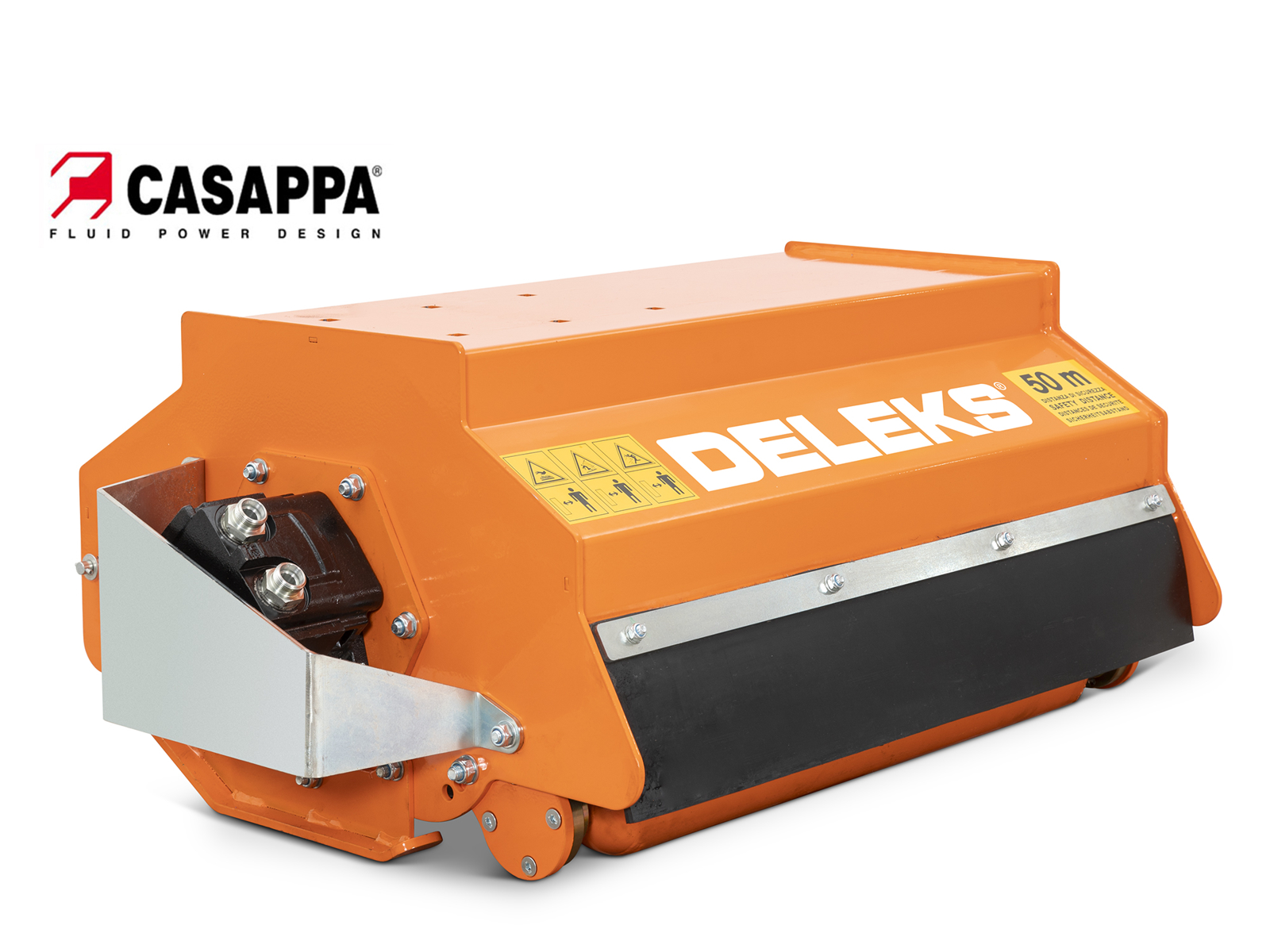

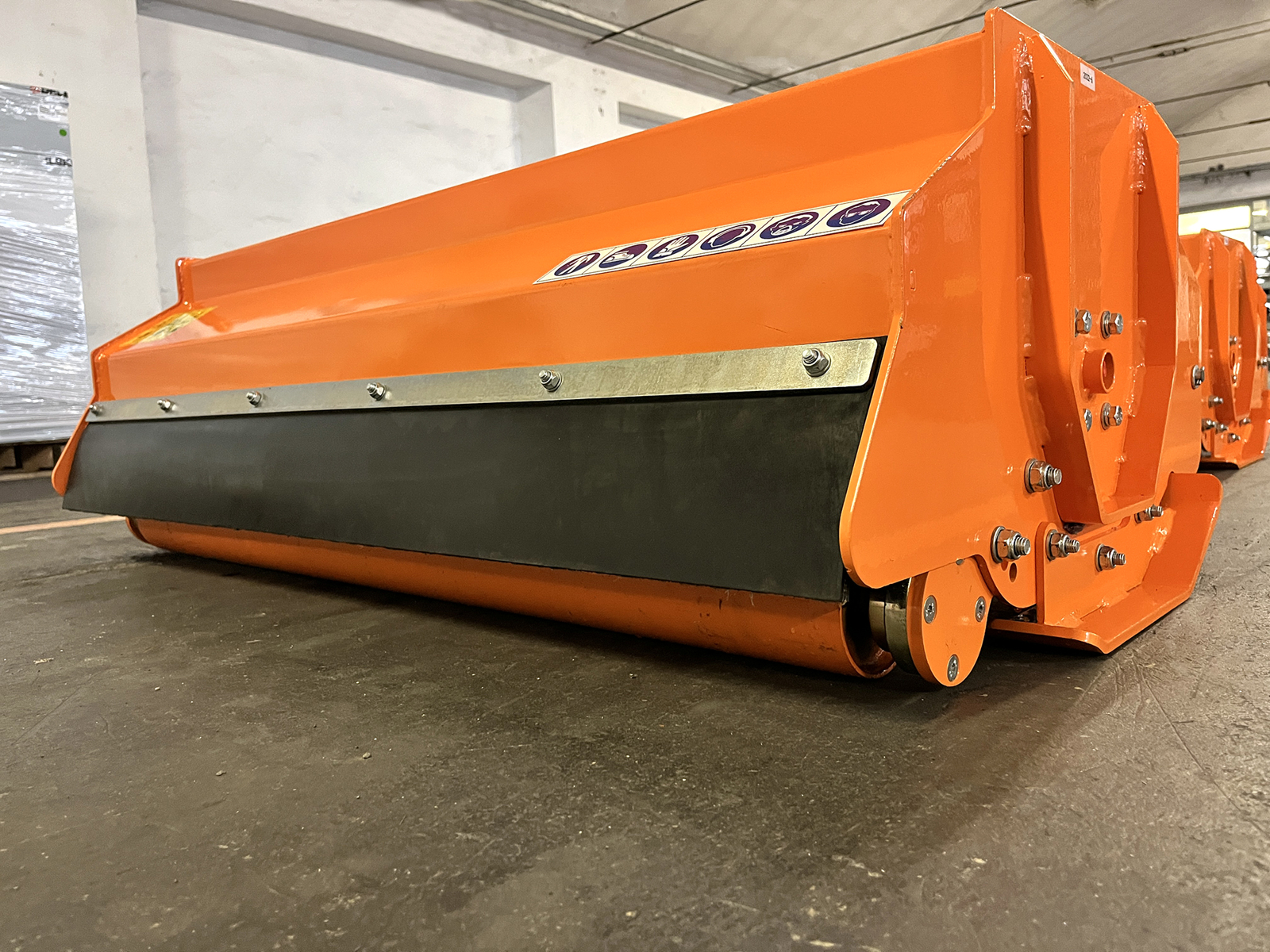

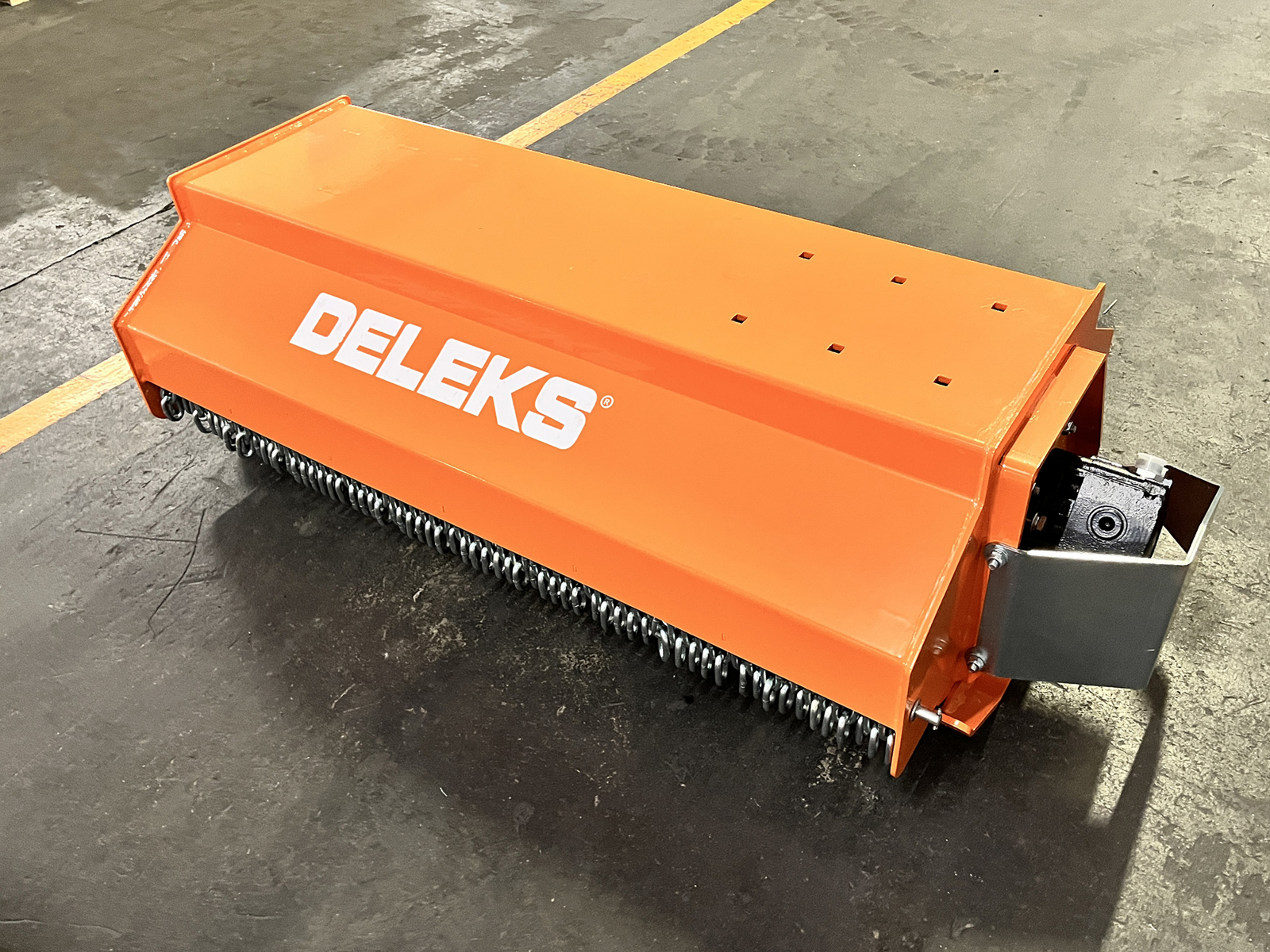

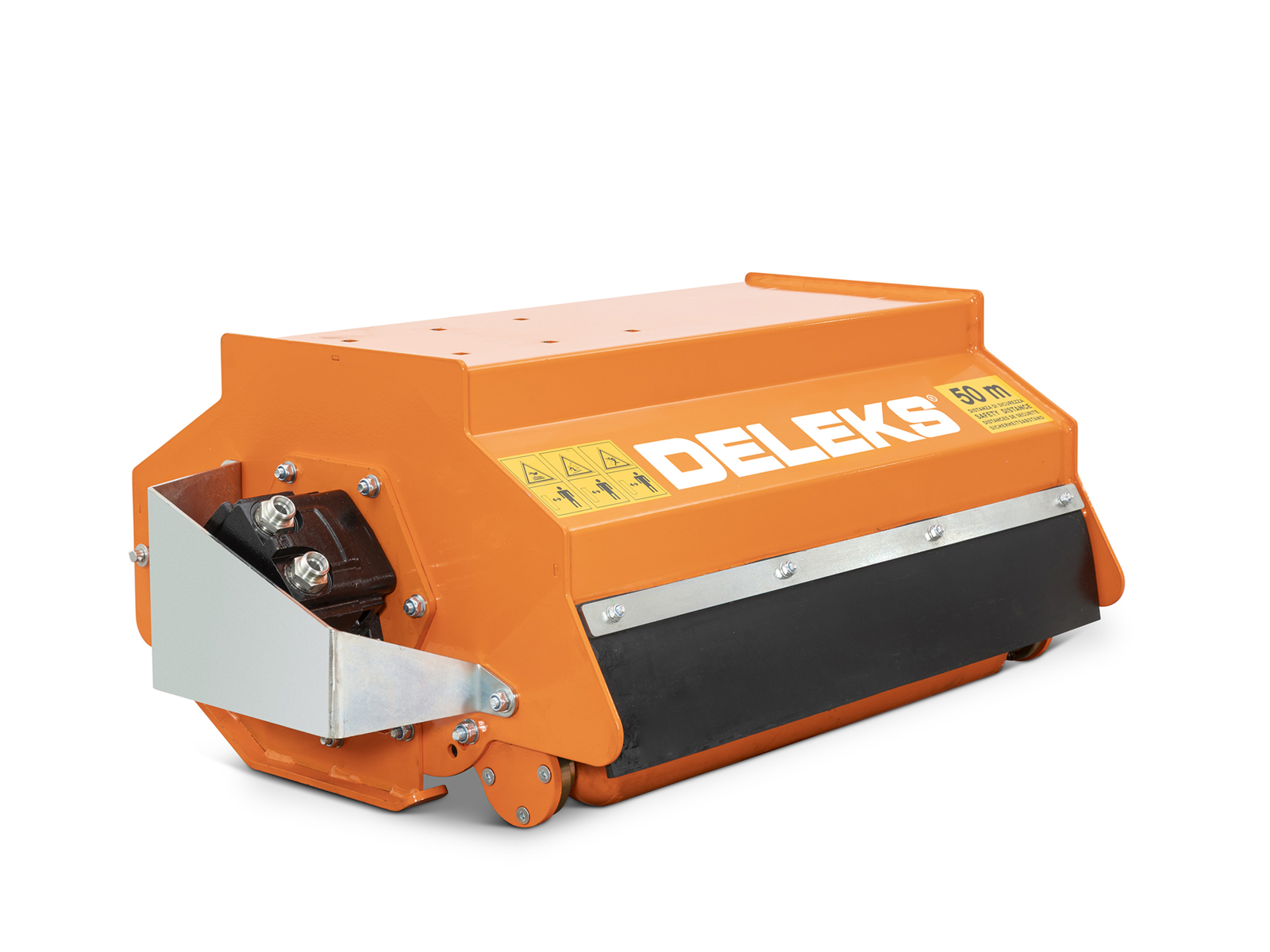

Broyeur forestier pour mini-pelle 120 cm ARM-120, broyeur hydraulique à marteaux pour mini-pelles et pelles de 5 à 8 t et bras d'épareuse
DETAILS
Broyeur forestier hydraulique pour mini-pelle de 120 cm de coupe, DELEKS® ARM-120 : le broyeur à marteaux pour les mini-pelles et pelles de 5 à 8 t, comme Bobcat, Takeuchi, Komatsu, Caterpillar et Hitachi, ainsi que pour les bras d'épareuse de tracteur. Le rotor équilibré électroniquement porte 24 marteaux à 2 200 tr/min et broie l'herbe, les ronces, les arbustes et les tiges jusqu'à 4 cm de diamètre le long des digues, des talus, des fossés et dans les sous-bois, là où un tracteur ne passe pas. Moteur hydraulique Casappa, Made in Italy ; le rouleau et les patins règlent la hauteur de coupe de 10 à 50 mm. Il fonctionne avec 65-100 l/min d'huile à 70-140 bar et pèse 195 kg. Il est certifié TÜV, garanti 2 ans et la livraison est gratuite.
Pour quelles pelles
L'ARM-120 est conçu pour les mini-pelles et pelles de 5 à 8 t avec ligne hydraulique auxiliaire : Bobcat, Takeuchi, Komatsu, Caterpillar, Neuson, Hitachi et JCB. Avec 120 cm de coupe et 143 cm d'encombrement, il pèse 195 kg. Le poids du broyeur doit toujours être comparé à la capacité de levage du bras en extension maximale. La même série comprend aussi l'ARM-80 (80 cm, 150 kg) et l'ARM-100 (100 cm, 178 kg) : à machine égale, un broyeur plus étroit pèse moins et se manie mieux bras entièrement déployé. Pour les pelles de 5 à 10 t, il y a les ARH, pour des tiges jusqu'à 5 cm. Il se monte aussi sur les bras d'épareuse de tracteur qui fournissent 65-100 l/min d'huile.

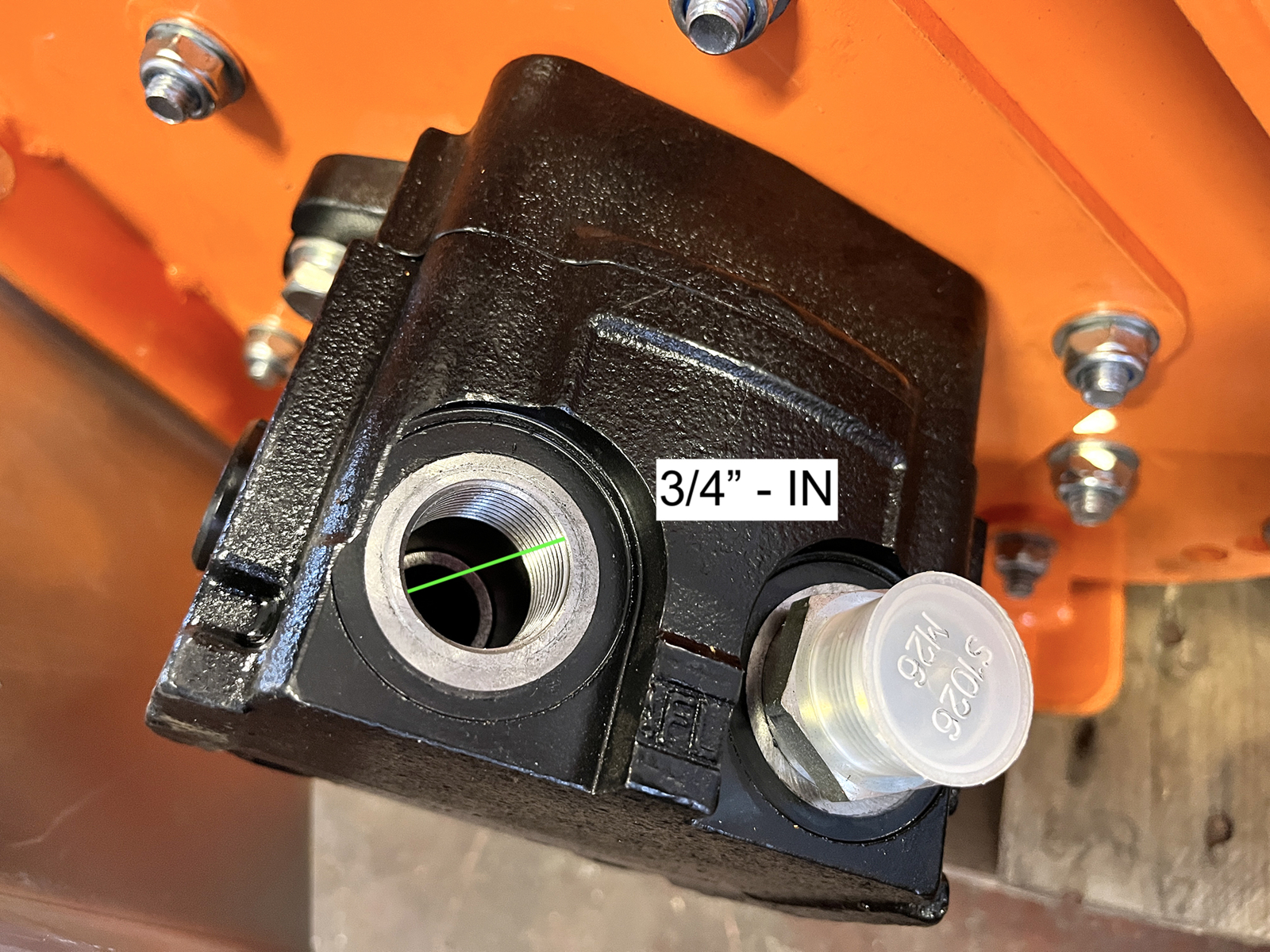

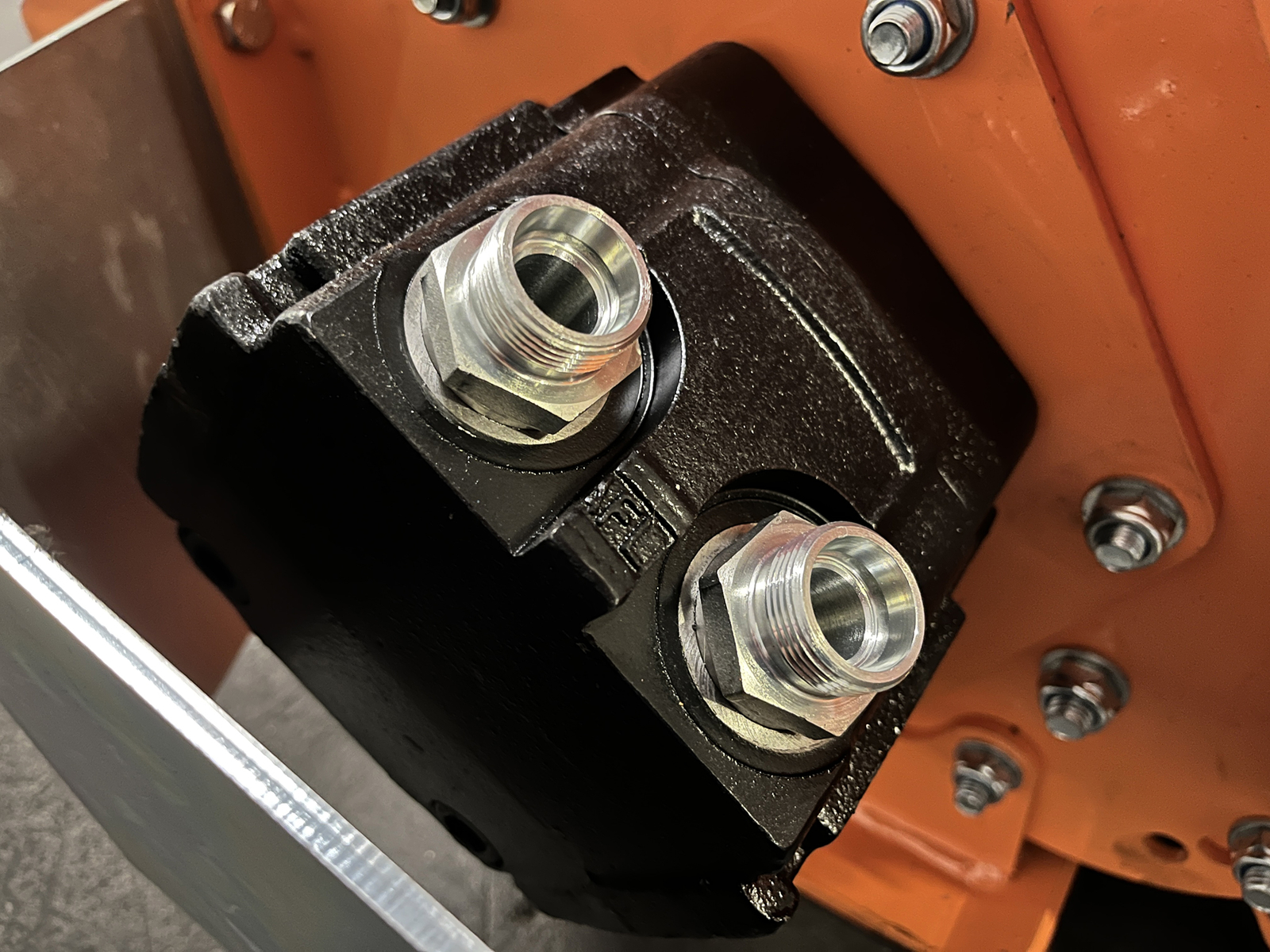

Raccordement hydraulique : débit, double effet et drainage
L'ARM-120 fonctionne avec un débit d'huile de 65 à 100 l/min et une pression de service de 70 à 140 bar. Le rotor à marteaux est bidirectionnel : il faut une commande à pédale à double effet. Le moteur hydraulique Casappa, Made in Italy, a un troisième flexible pour le drainage, à raccorder en retour direct au réservoir. Il est préférable que la pelle ait deux pompes, une pour la translation et une pour les services ; un refroidisseur d'huile hydraulique est également conseillé. Avant la commande, vérifiez le débit et la pression de la ligne auxiliaire : en cas de doute, il suffit de nous communiquer le modèle de votre machine.

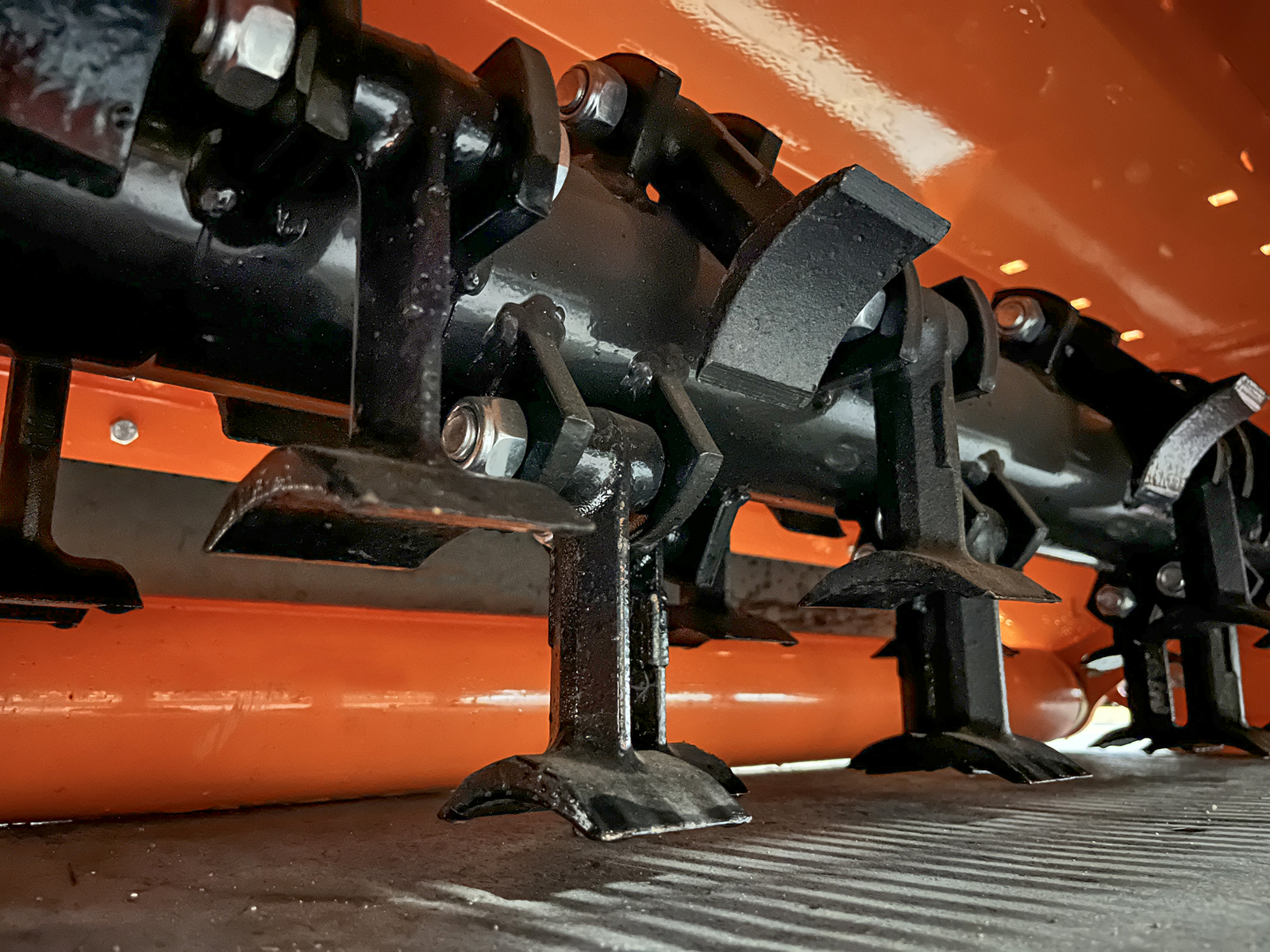

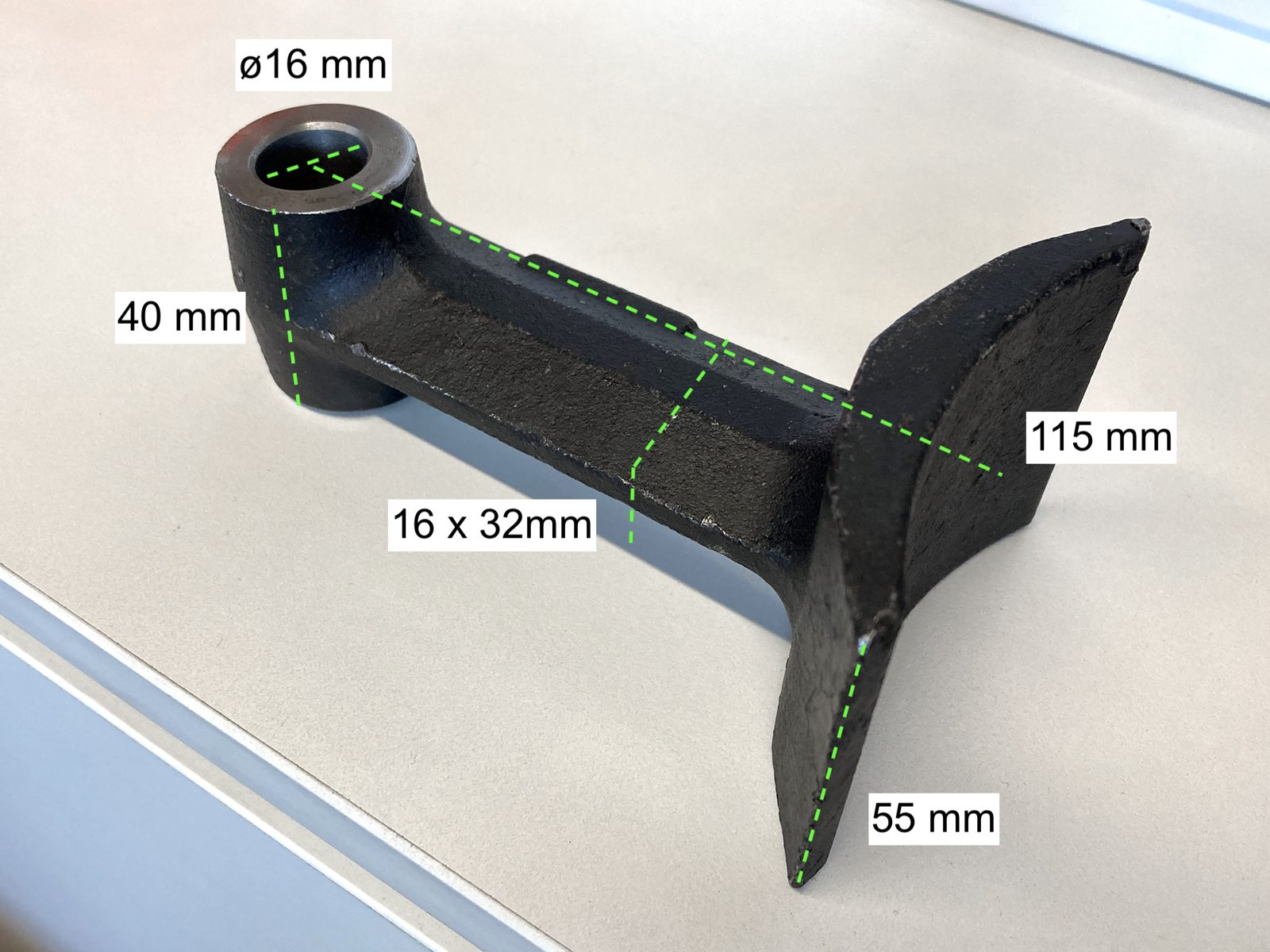

Rotor à 24 marteaux
Le rotor, de 110 mm de diamètre et 8 mm d'épaisseur, est équilibré électroniquement et tourne à 2 200 tr/min. Les 24 marteaux ont plus de masse que les couteaux : ils broient l'herbe, les ronces, les arbustes, les rejets et les tiges jusqu'à 4 cm de diamètre. Les marteaux se remplacent avec le kit MAZZE10CONDOR.

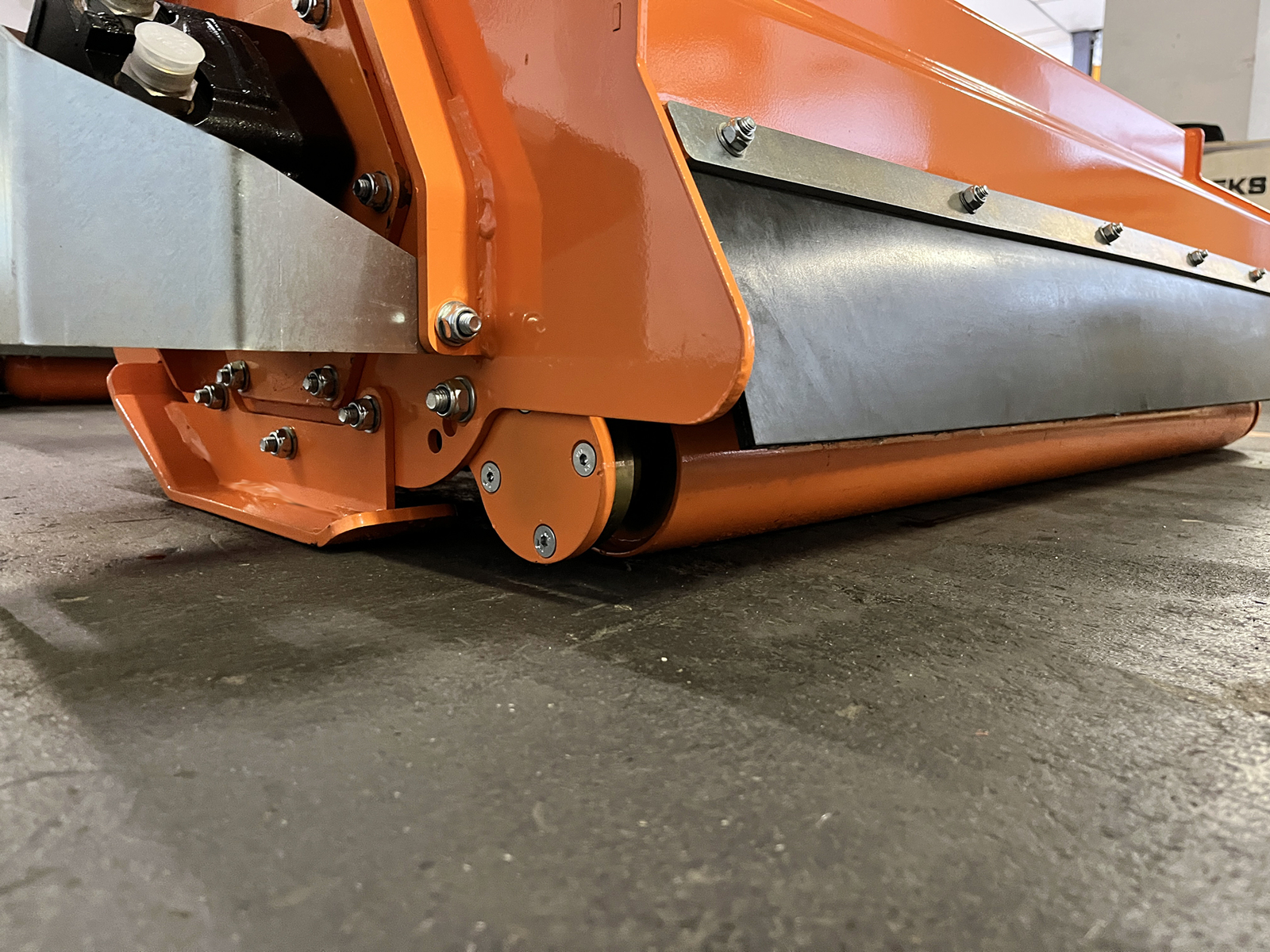

Rouleau, patins et hauteur de coupe
Le rouleau arrière, de 100 mm de diamètre, et les patins sont réglables en hauteur : la hauteur de coupe va de 10 à 50 mm, basse pour la finition de l'herbe, plus haute sur les terrains caillouteux ou irréguliers.

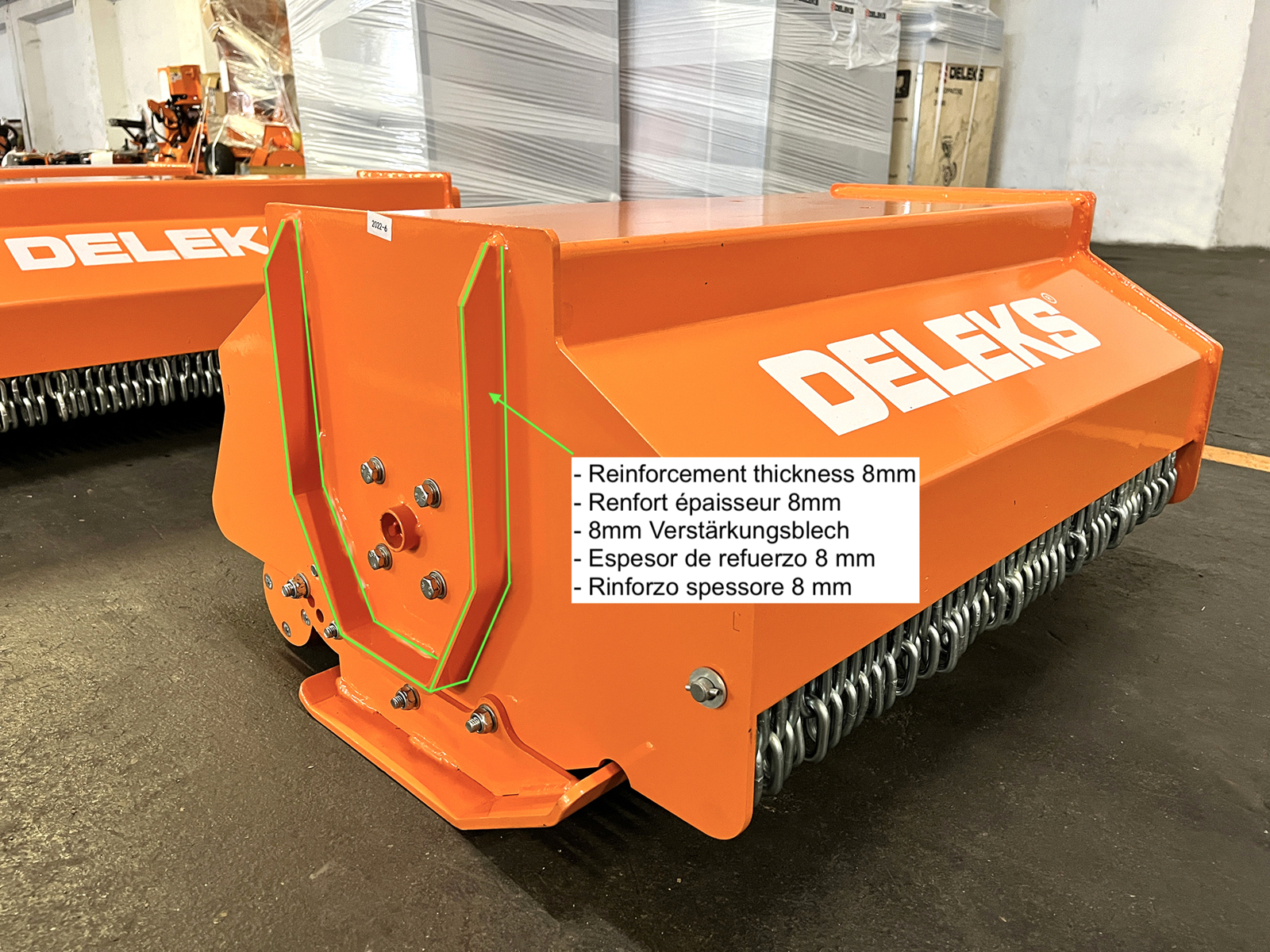

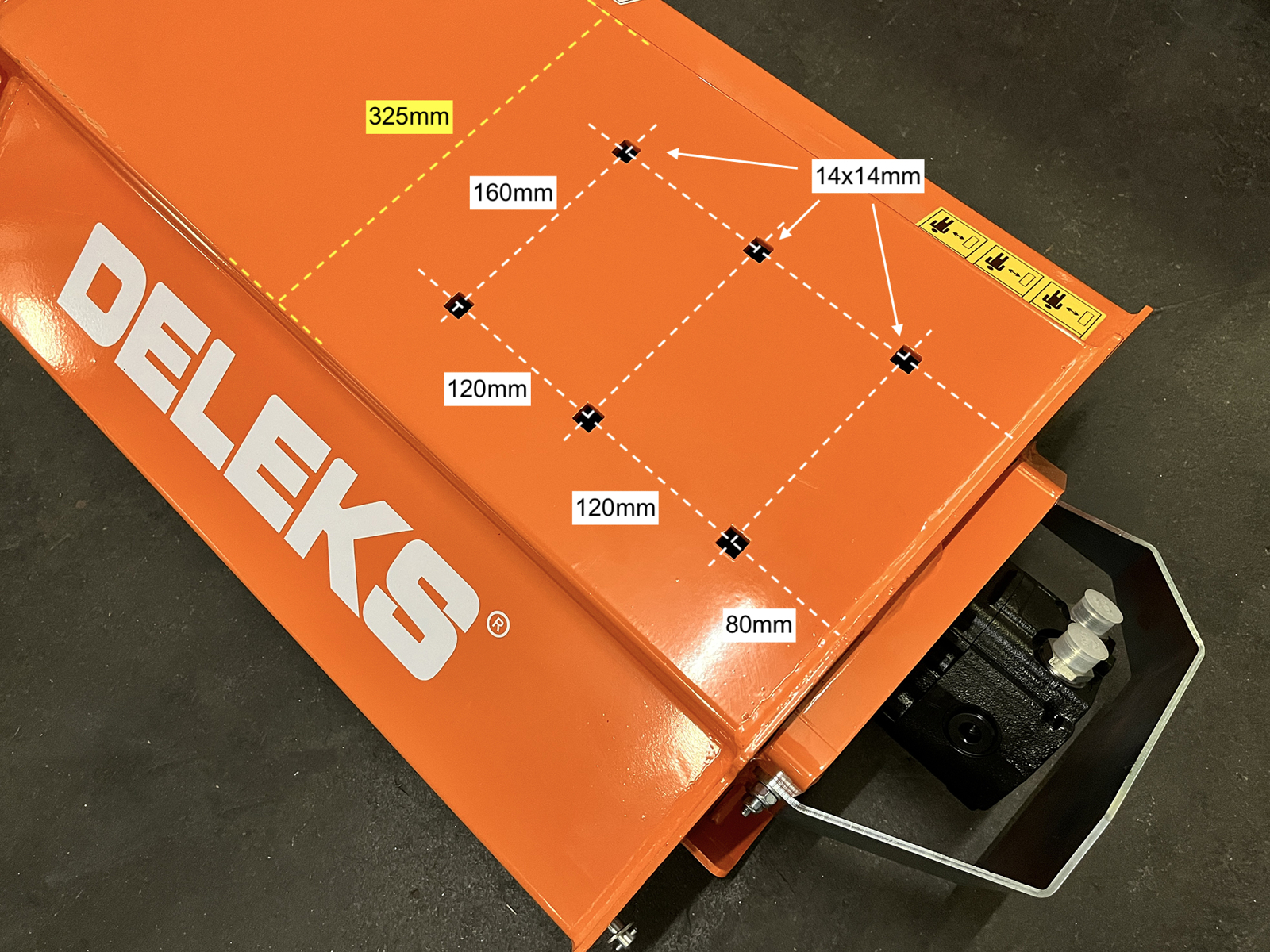

Attache sur le bras
Les cotes de l'attache d'origine figurent sur les images de la fiche : comparez-les à celles du bras de votre pelle. En alternative, vous pouvez commander l'attache ACB+ M1 type Morin en option ou une attache réalisée sur mesure, aux cotes de votre machine, avec un supplément.
Dimensions, poids et livraison
Largeur de travail 1 200 mm, largeur hors tout 1 430 mm, longueur 700 mm, hauteur 420 mm, poids 195 kg ; châssis en acier de 5 mm. Il est expédié dans un emballage de 145 × 70 × 50 cm (220 kg brut, 0,51 m³), avec livraison gratuite. Il est conforme à la directive Machines CE, est certifié TÜV et garanti 2 ans.
Domaines d'utilisation
- Digues, talus et fossés : herbe, roseaux et ronces là où un tracteur ne passe pas
- Sous-bois et terrains en friche : arbustes, rejets et tiges jusqu'à 4 cm
- Bords de route, pistes et limites de propriété : nettoyage avec le bras de la pelle
- Zones à nettoyer avant les travaux de terrassement : ronces et végétation spontanée
- Mini-pelles et pelles de 5 à 8 t avec ligne hydraulique auxiliaire et bras d'épareuse de tracteur
Options et pièces de rechange
Depuis cette fiche, vous pouvez ajouter à la commande le kit de 10 marteaux de rechange (MAZZE10CONDOR). Pour le montage sur le bras, vous pouvez choisir l'attache ACB+ M1 type Morin (ATTACCOMORINM1ARM) et l'attache réalisée sur mesure (ATTACCOARM). Les autres pièces s'identifient sur les vues éclatées avec le service technique.
FAQ
Pour quelle pelle l'ARM-120 convient-il ?
Pour les mini-pelles et pelles de 5 à 8 t avec une ligne hydraulique auxiliaire de 65-100 l/min. Le broyeur pèse 195 kg : ce poids est à comparer à la capacité de levage du bras en extension maximale.
Convient-il à une pelle de 6 t ?

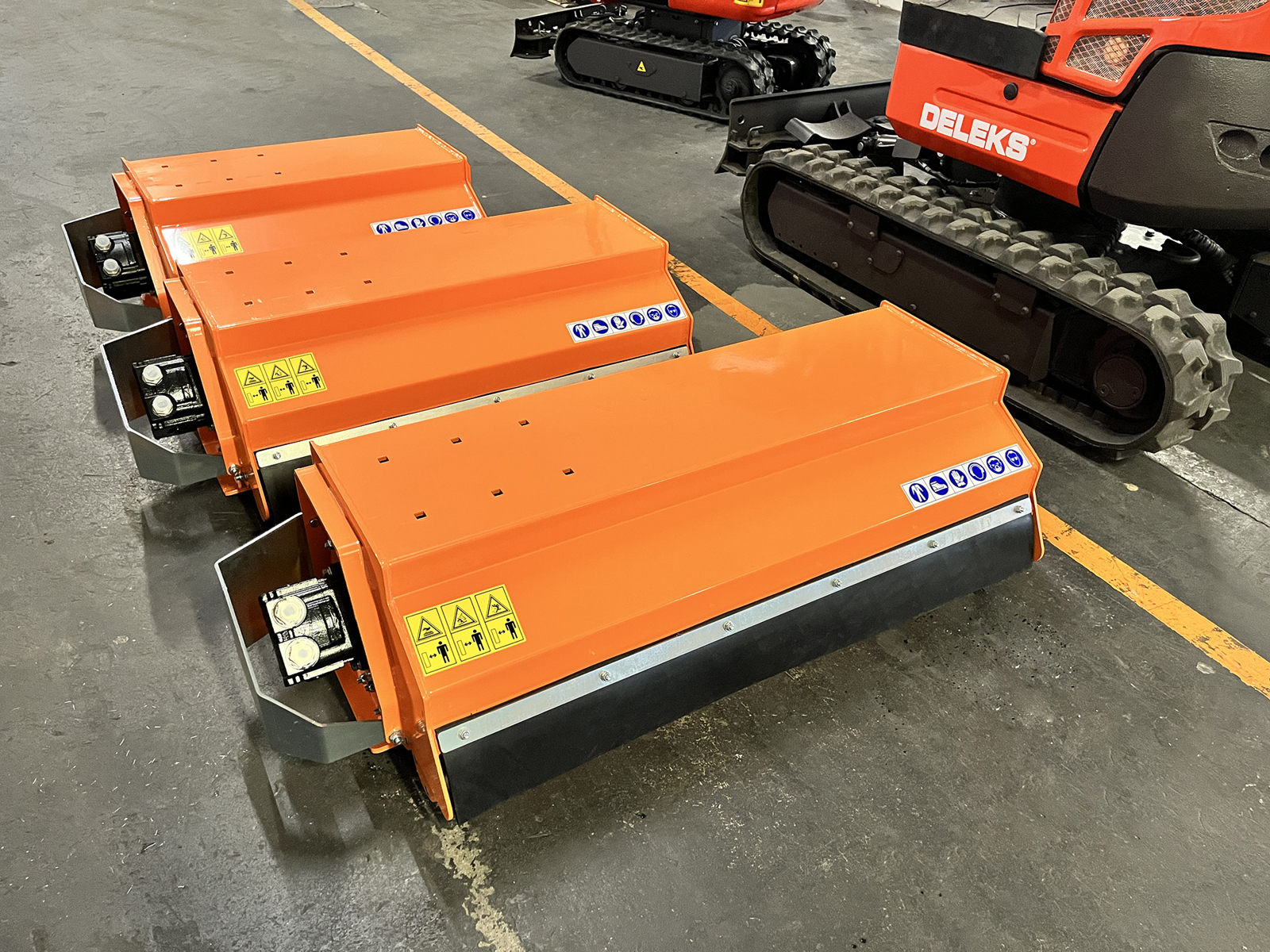

Oui : la série ARM couvre les pelles de 5 à 8 t, en trois largeurs, de 80 à 120 cm. Pour les pelles de 5 à 10 t, il y a aussi les ARH, plus lourds.
Quel débit d'huile faut-il ?
De 65 à 100 l/min, avec une pression de service de 70 à 140 bar. Un refroidisseur d'huile hydraulique est conseillé.
Faut-il une ligne de drainage ?

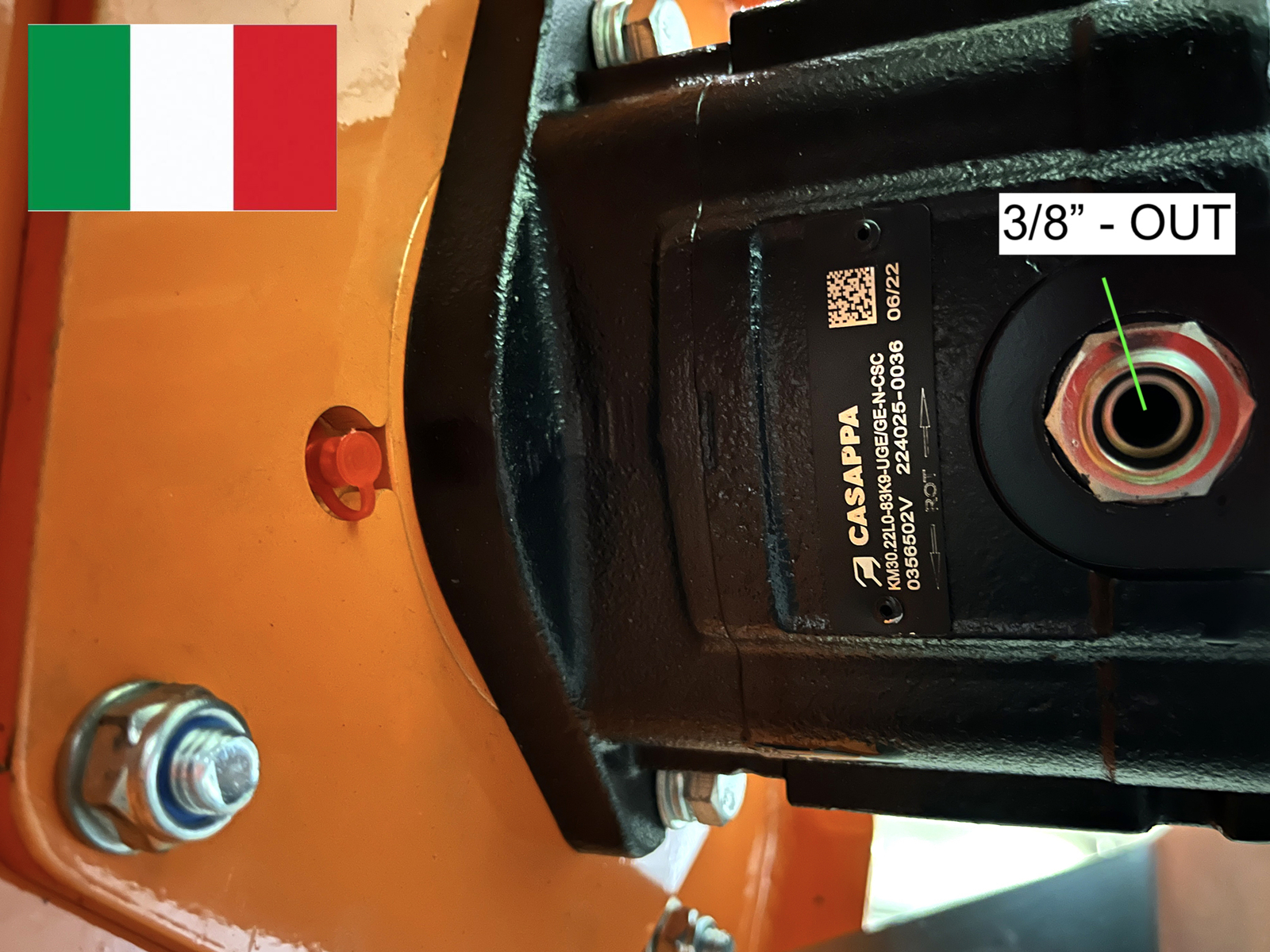

Oui : le moteur Casappa a un troisième flexible de drainage, à raccorder en retour direct au réservoir. Pour les pelles sans ligne de drainage, il y a l'ARJ-80, avec moteur Caproni.
Faut-il le double effet ?
Oui : le rotor à marteaux est bidirectionnel et demande une commande à pédale à double effet.
Quelles branches broie-t-il ?
L'herbe, les ronces, les arbustes, les rejets et les tiges jusqu'à 4 cm de diamètre. Les ARH vont jusqu'à 5 cm.
Se monte-t-il aussi sur un bras d'épareuse ?
Oui : l'ARM-120 convient aussi aux bras d'épareuse de tracteur, à condition que le circuit hydraulique fournisse 65-100 l/min d'huile.
Comment se monte-t-il sur le bras ?
À la place du godet, avec l'attache d'origine (cotes sur les images de la fiche), avec l'une des attaches en option ou avec une attache sur mesure ; les flexibles se raccordent à la ligne hydraulique auxiliaire.
Quelle différence entre ARM et ARH ?
L'ARM pèse de 150 à 195 kg, convient aux pelles de 5 à 8 t et broie jusqu'à 4 cm. L'ARH pèse de 270 à 320 kg, porte des marteaux de 1 100 g, convient aux pelles de 5 à 10 t et va jusqu'à 5 cm.
Pièces de rechange et assistance DELEKS®
Les pièces de rechange d'origine partent des entrepôts DELEKS® en Europe : couteaux, marteaux, visserie, roulements, rouleau, moteur hydraulique et flexibles sont disponibles pour l'entretien courant comme pour les réparations. Le service après-vente DELEKS® suit directement chaque client : conseil technique, gestion de la garantie, pièces d'origine identifiées sur les vues éclatées et vérification de la compatibilité entre le broyeur, le circuit hydraulique et l'attache de la pelle. Le broyeur est livré avec la déclaration de conformité CE, la facture et la notice d'utilisation et d'entretien. Garantie 2 ans et livraison gratuite.
CARACTERISTIQUES
| Caractéristiques | Unité métrique | Unité US |
|---|---|---|
| Largeur de travail | 1200.0 mm | 3.94 ft |
| Largeur total | 1430.0 mm | 4.70 ft |
| Hauteur de coupe min/max | 10.0 - 50.0 mm | 0.39 - 1.97 in |
| Poid | 195.0 kg | 430.0 lb |
| Hauteur du capot | 420.0 mm | 16.50 in |
| Nbre de marteaux | 24 | 24 |
| Diamètre maximum de coupe | 4.0 cm | 1.58 in |
| Epaisseur de la tôle | 5.0 mm | 0.20 in |
| Transmission : vitesse du rotor | 2200 r/min | 2200 r/min |
| Rotor : diamètre | 110.0 mm | 4.33 in |
| Rotor : roulement et dimensions | 6008 | 6008 |
| Rotor : équilibrage | Électronique | Électronique |
| Rotor : épaisseur | 8.0 mm | 0.32 in |
| Rouleau : diamètre | 100.0 mm | 4.00 in |
| Rouleau: épaiseur | 4.0 mm | 0.16 in |
| Rouleau: roulements et dimensions | UC205 | UC205 |
| Pression optimale min/max d'huile | 70 - 140 bar | 70 - 140 bar |
| Flux optimale d'huile | 65 - 100 l/min | 65 - 100 l/min |
| Longueur du capot | 700.0 mm | 2.30 ft |
| Poids brut d'expédition | 220 kg | 485 lb |
| Volume de l'emballage | 0.51 m3 | 18.0 cu ft |
| Dimensions de la marchandise pour envoi | 1450.0*700.0*500.0 mm | 4.75*2.30*1.64 ft |
