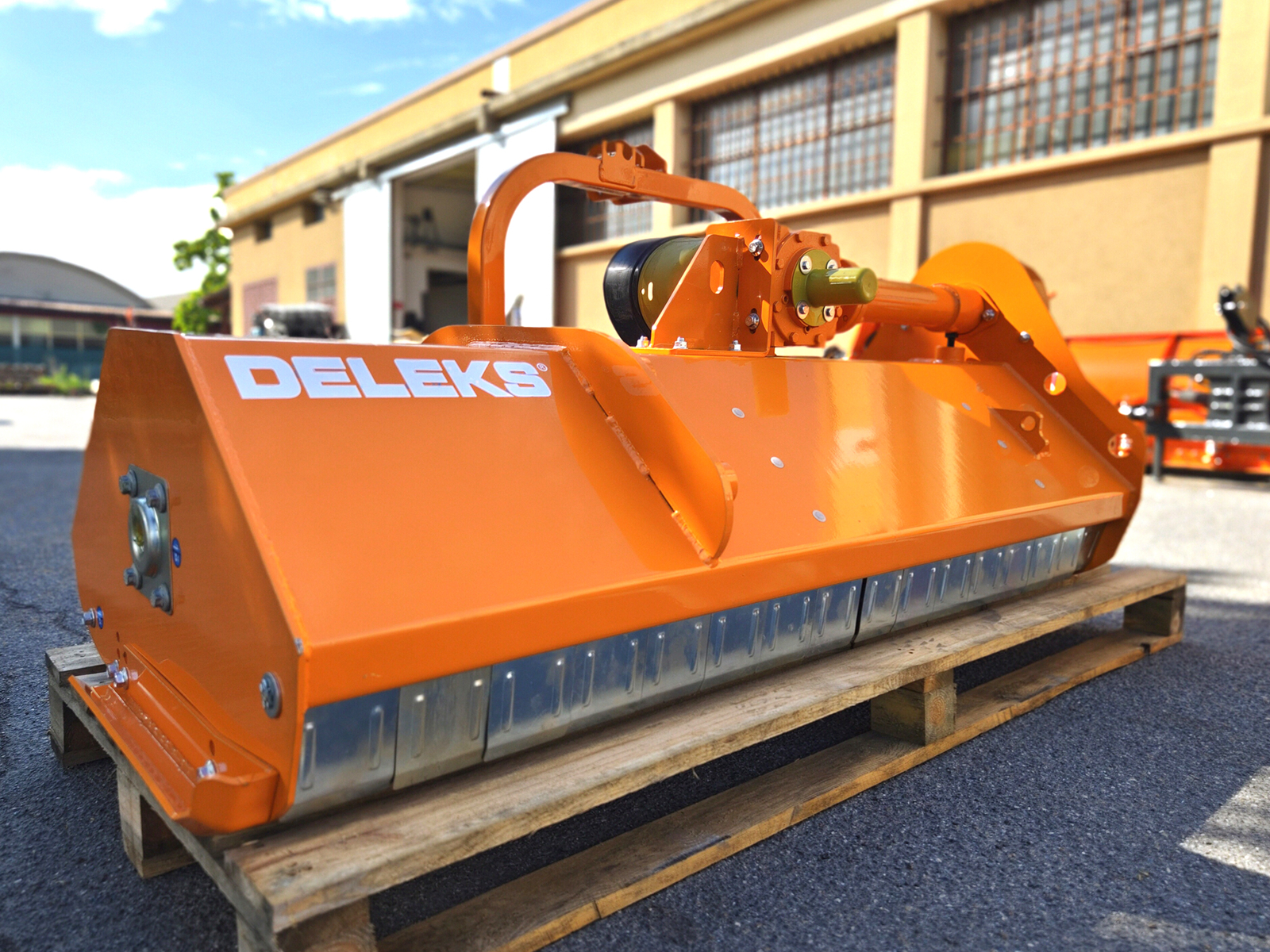

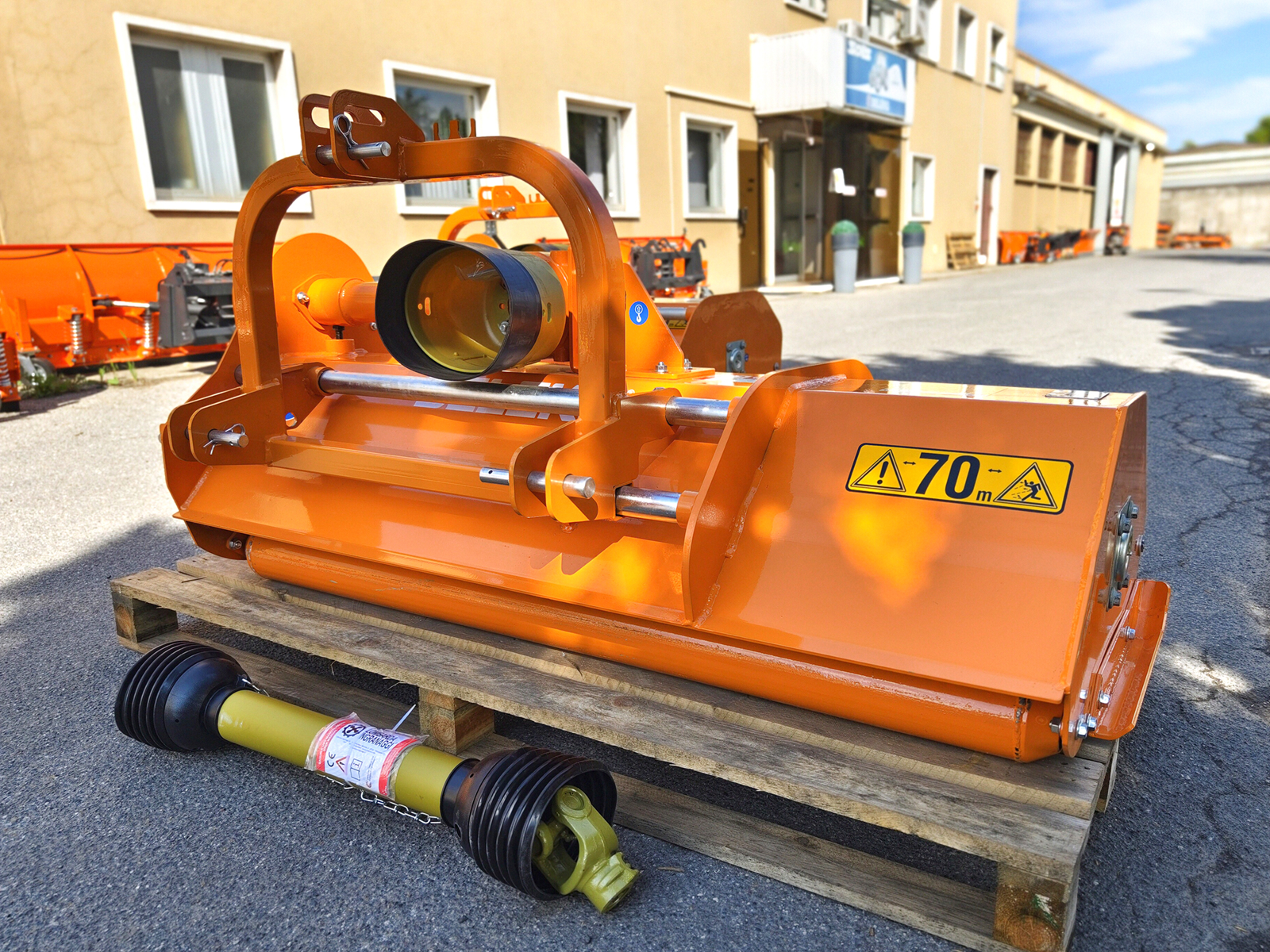

Broyeur réversible 140 cm LINCIONE-140-SP-REV, broyeur à marteaux avant ou arrière à déport latéral manuel pour tracteurs de 30 à 60 ch
DETAILS

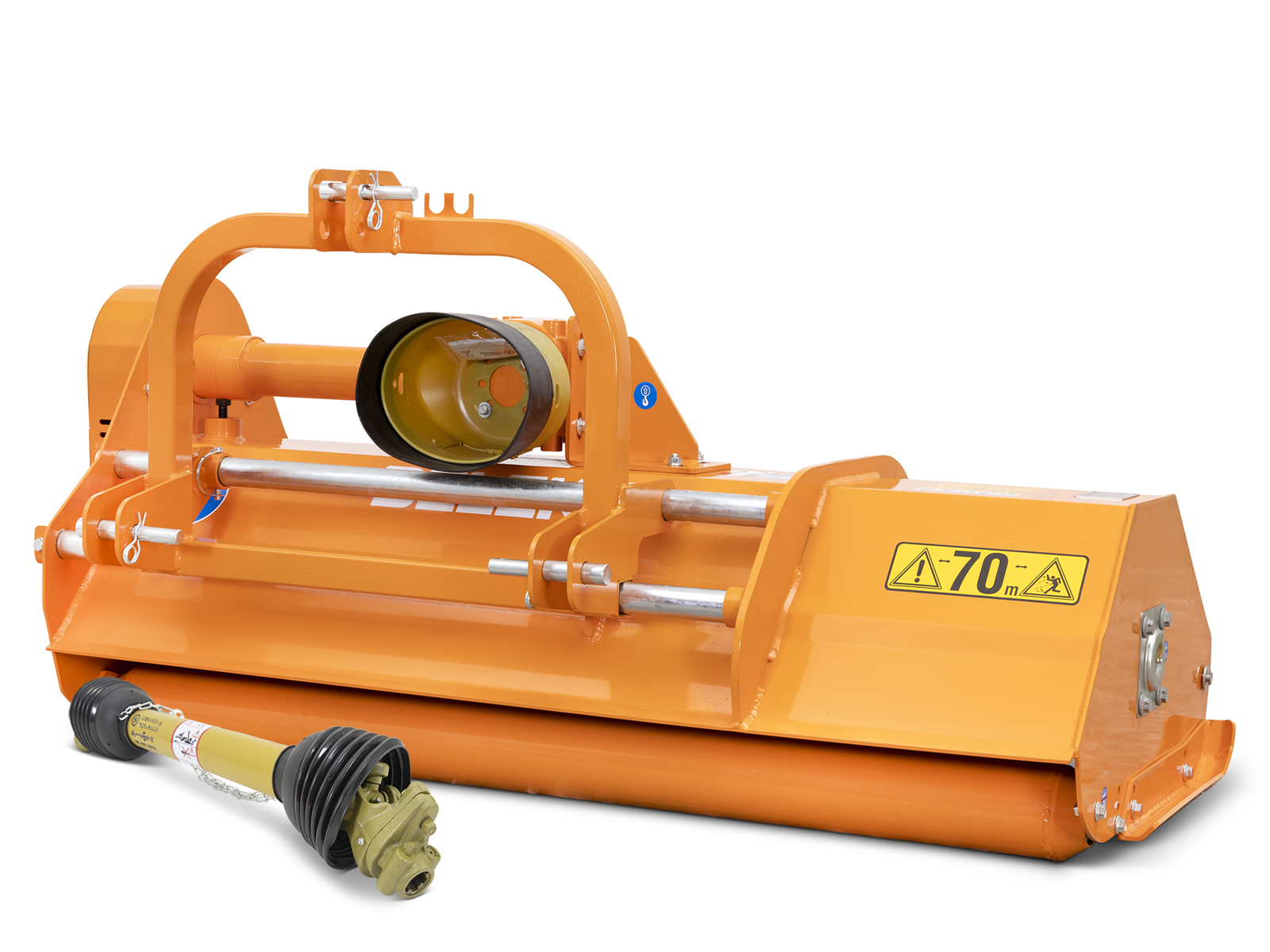

Broyeur réversible pour tracteur avec 140 cm de coupe et déport latéral manuel de 31 cm, série moyenne DELEKS® LINCIONE-140-SP-REV : le broyeur à marteaux à boîtier double arbre qui se monte à l'avant ou à l'arrière du tracteur, pour les tracteurs à poste inversé, les tracteurs à relevage avant et les tracteurs classiques de 30 à 60 ch. Le rotor équilibré électroniquement porte 20 marteaux forgés de 820 g et broie l'herbe, les feuilles, les sarments de vigne et d'olivier et les résidus de taille jusqu'à 4-5 cm de diamètre ; le capot a un dessin spécial, qui donne un mulching fin de l'herbe et évite les bourrages. Boîtier DELEKS® 540 tr/min à roue libre garanti 3 ans, transmission à 4 courroies, châssis en acier SSAB, 315 kg. Made in Italy, fabriqué par DELEKS, il est livré avec son cardan homologué CE à boulon de cisaillement, une garantie de 2 ans et la livraison gratuite.

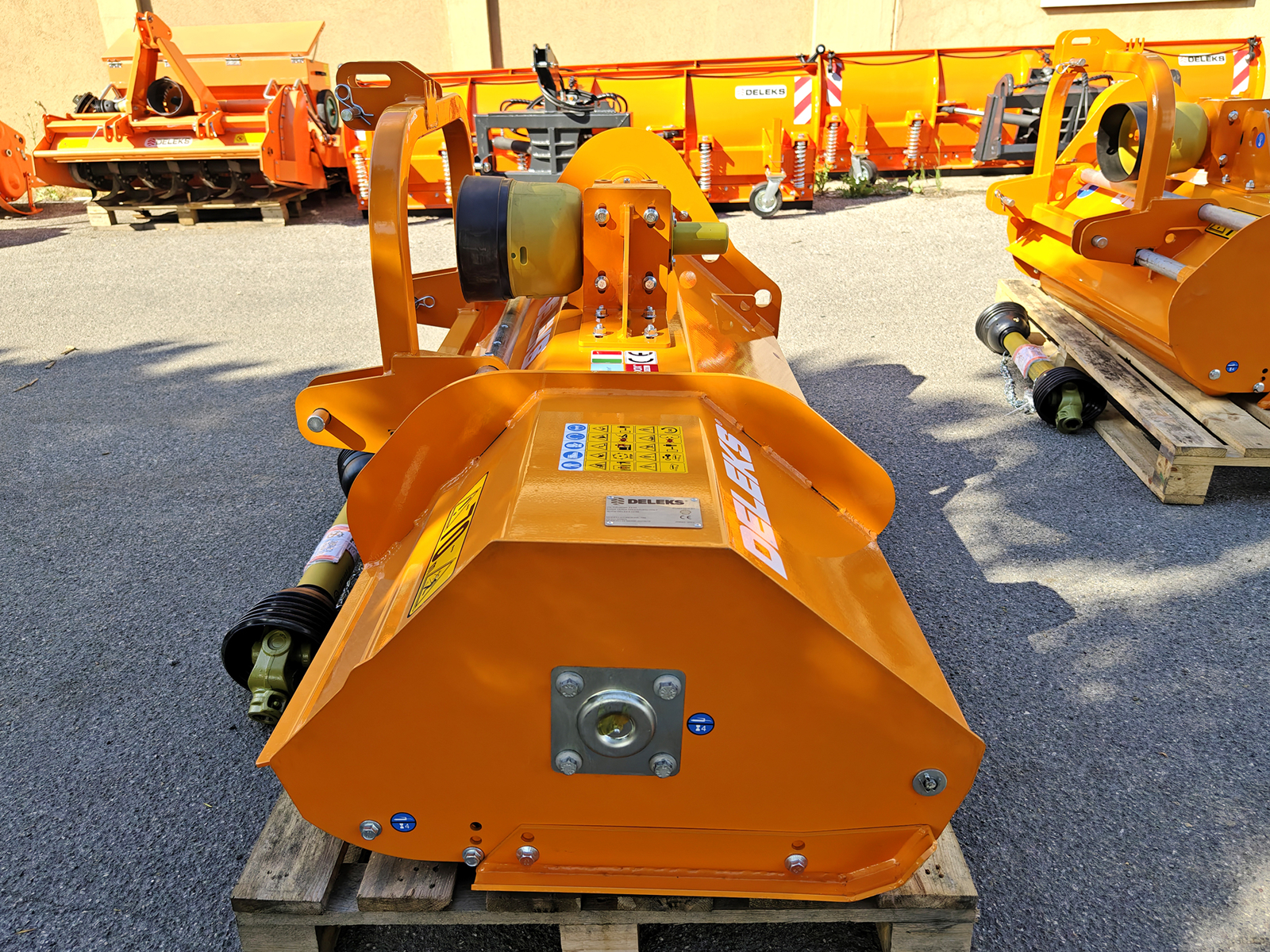

Frontal ou arrière : comment il se monte
Le LINCIONE-140-SP-REV s'utilise à l'avant ou à l'arrière du tracteur : sur les tracteurs à poste inversé, sur le relevage avant ou, comme un broyeur classique, sur l'attelage arrière. Le bâti d'attelage est unique : le triangle 3 points et les deux tubes se démontent et se remontent de l'autre côté du broyeur, pour passer de l'utilisation arrière à l'utilisation frontale. La machine ne porte donc pas le poids d'un second bâti et convient aux tracteurs moins puissants ; le double bâti fixe est celui des broyeurs réversibles de la série lourde. Il est compatible avec les tracteurs isodiamétriques à poste inversé de toutes marques équipés d'un relevage 3 points de catégorie 1 ou 2, comme Antonio Carraro, BCS, Ferrari, Pasquali, Goldoni et Valpadana. Pour le montage sur le relevage avant, il faut une prise de force avant. Il travaille en plaine comme en pente.
Déport latéral manuel de 31 cm

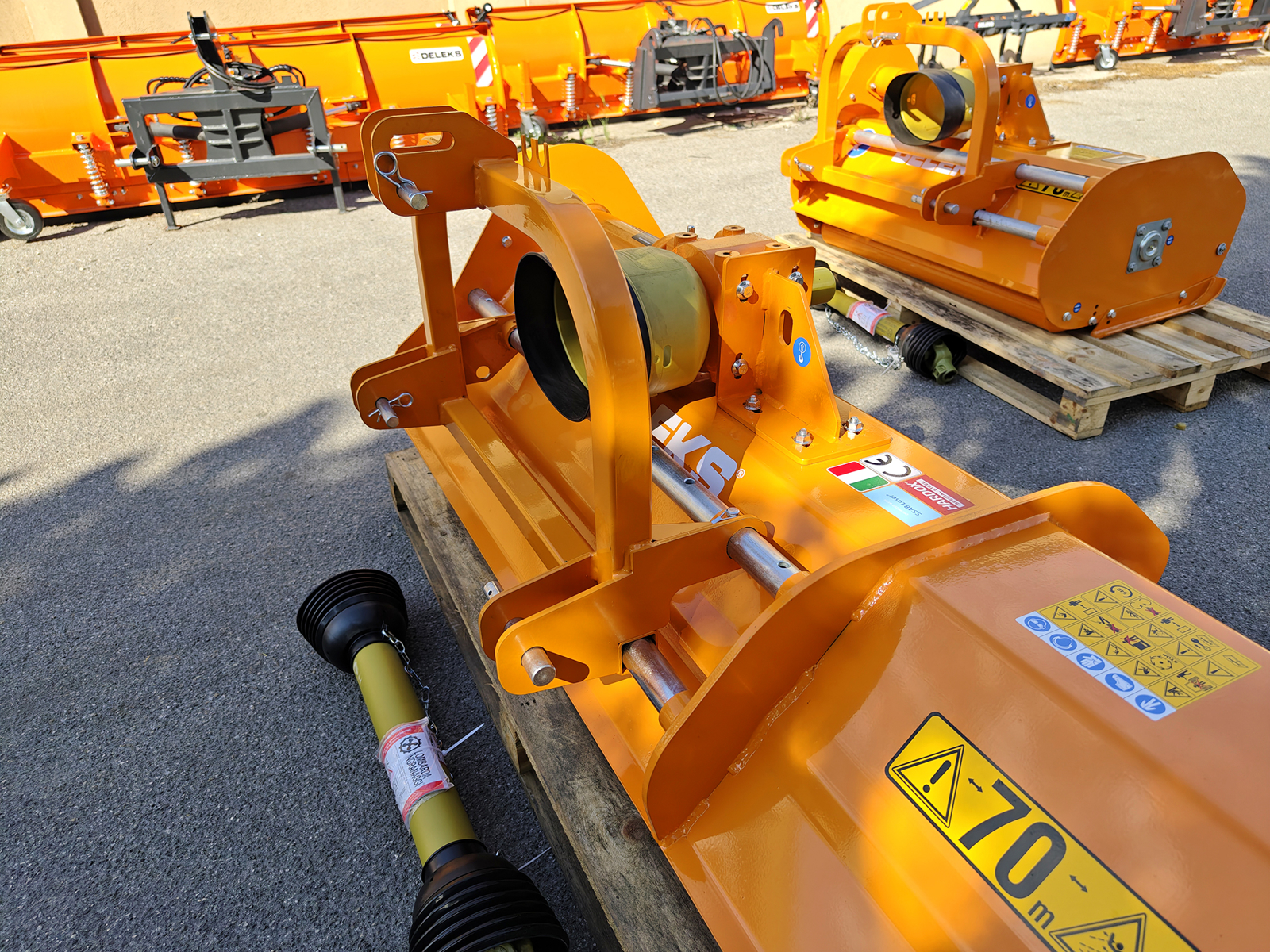

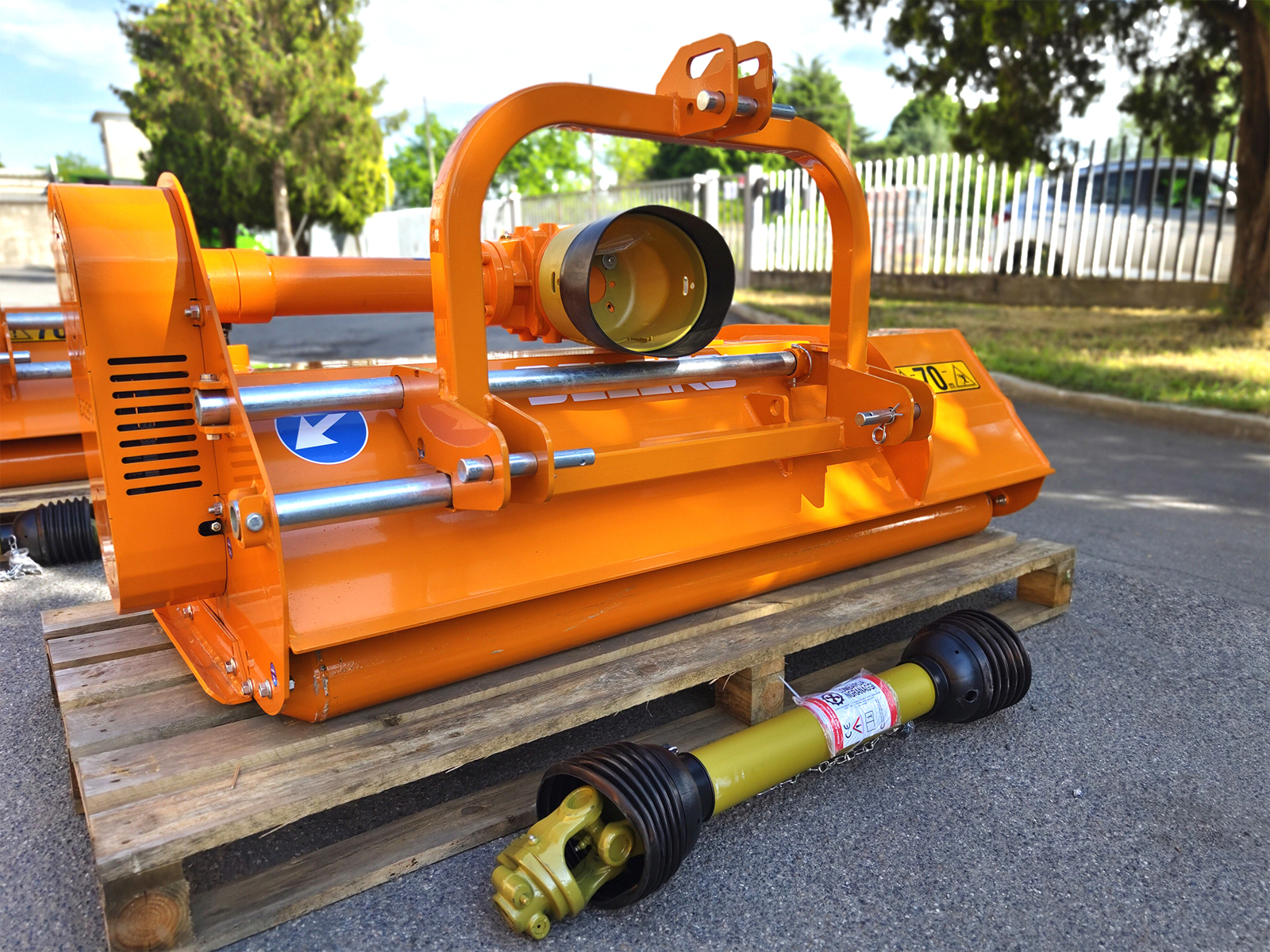

L'attelage 3 points du LINCIONE-140-SP-REV est déportable : le broyeur se décale latéralement jusqu'à 31 cm par rapport au tracteur, pour travailler en déport. Le déport est mécanique et se règle à la main, machine à l'arrêt, avant de commencer : centré pour le plein champ, décalé pour broyer sous la frondaison, au ras d'un rang ou le long d'un fossé sans approcher les roues du tracteur du bord. Pour changer de position pendant le travail, le déport hydraulique est de série sur le LINCIONE-140-SPH-REV.
Pour quels tracteurs
Le LINCIONE-140-SP-REV coupe 140 cm pour un encombrement de 154 cm et il est conçu pour les tracteurs de 30 à 60 ch, avec prise de force à 540 tr/min et attelage 3 points universel de catégorie 1 ou 2 (axes ø 19-22 ou 25-28 mm, écartement des bras inférieurs de 560 à 950 mm) : Antonio Carraro, Goldoni, Kubota, Landini, Same, Lamborghini, Solis et tracteurs équivalents. En règle générale, le broyeur doit dépasser de 15 à 20 cm la voie extérieure du tracteur, pour couvrir les traces des roues.

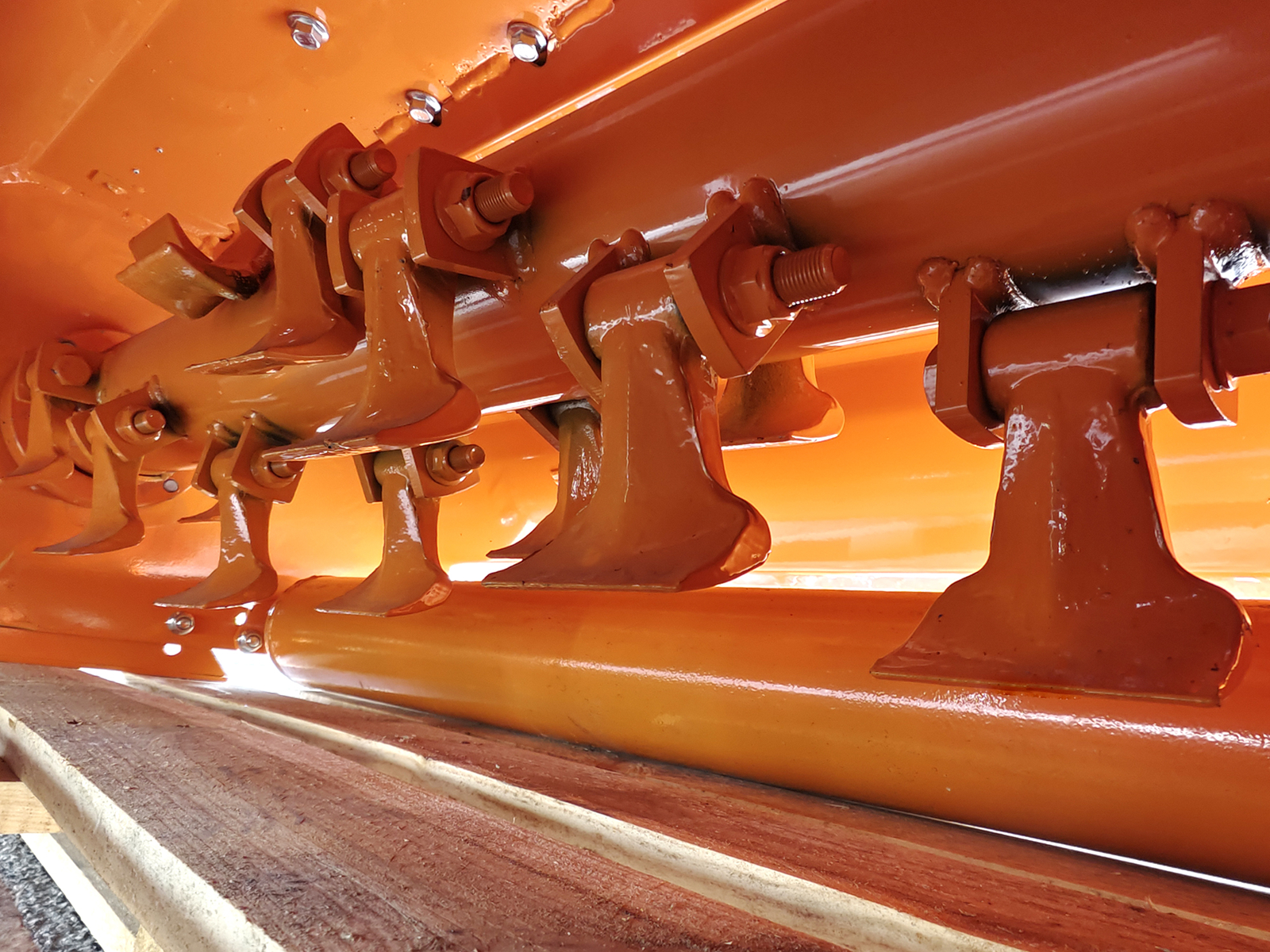

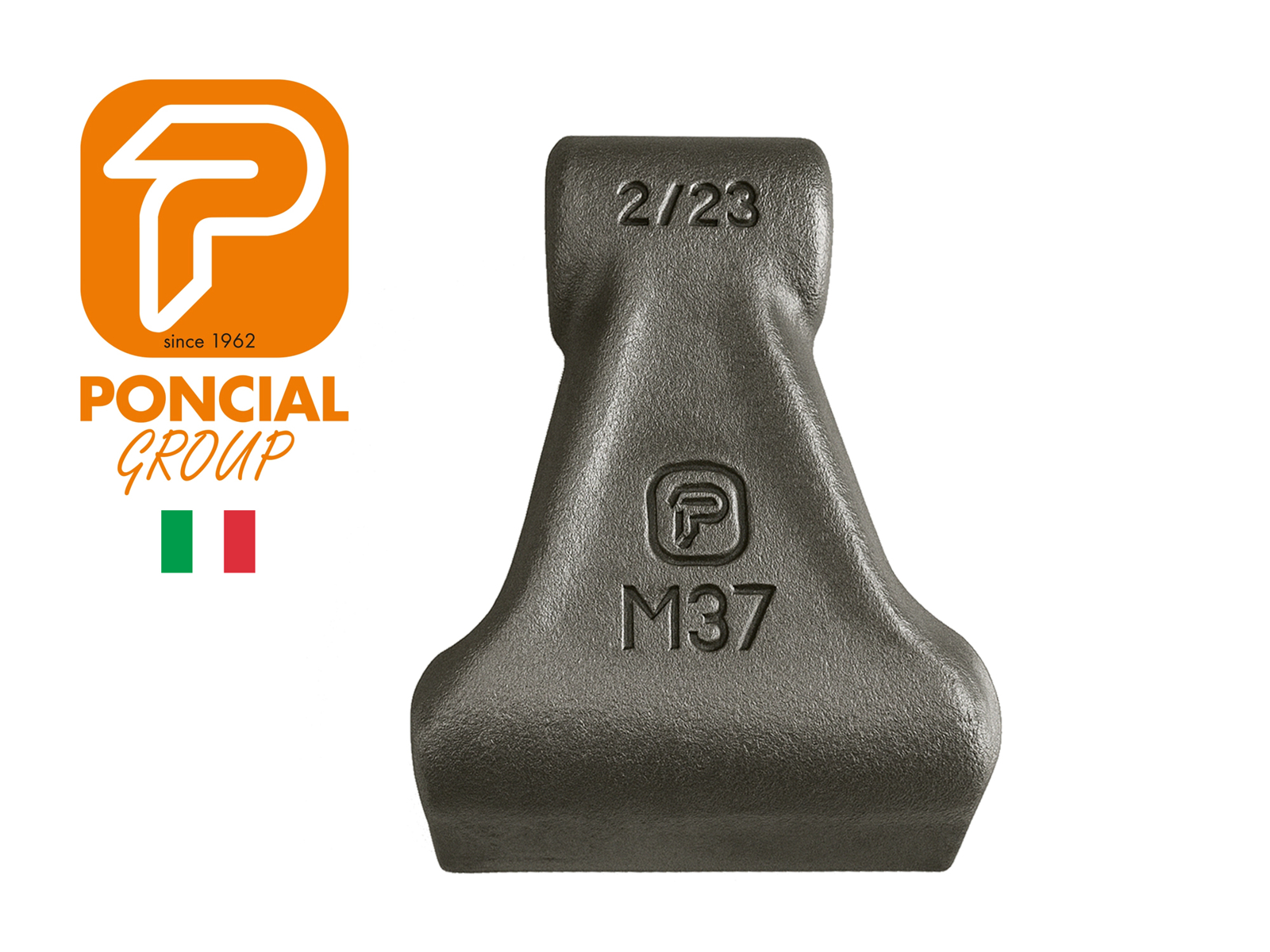

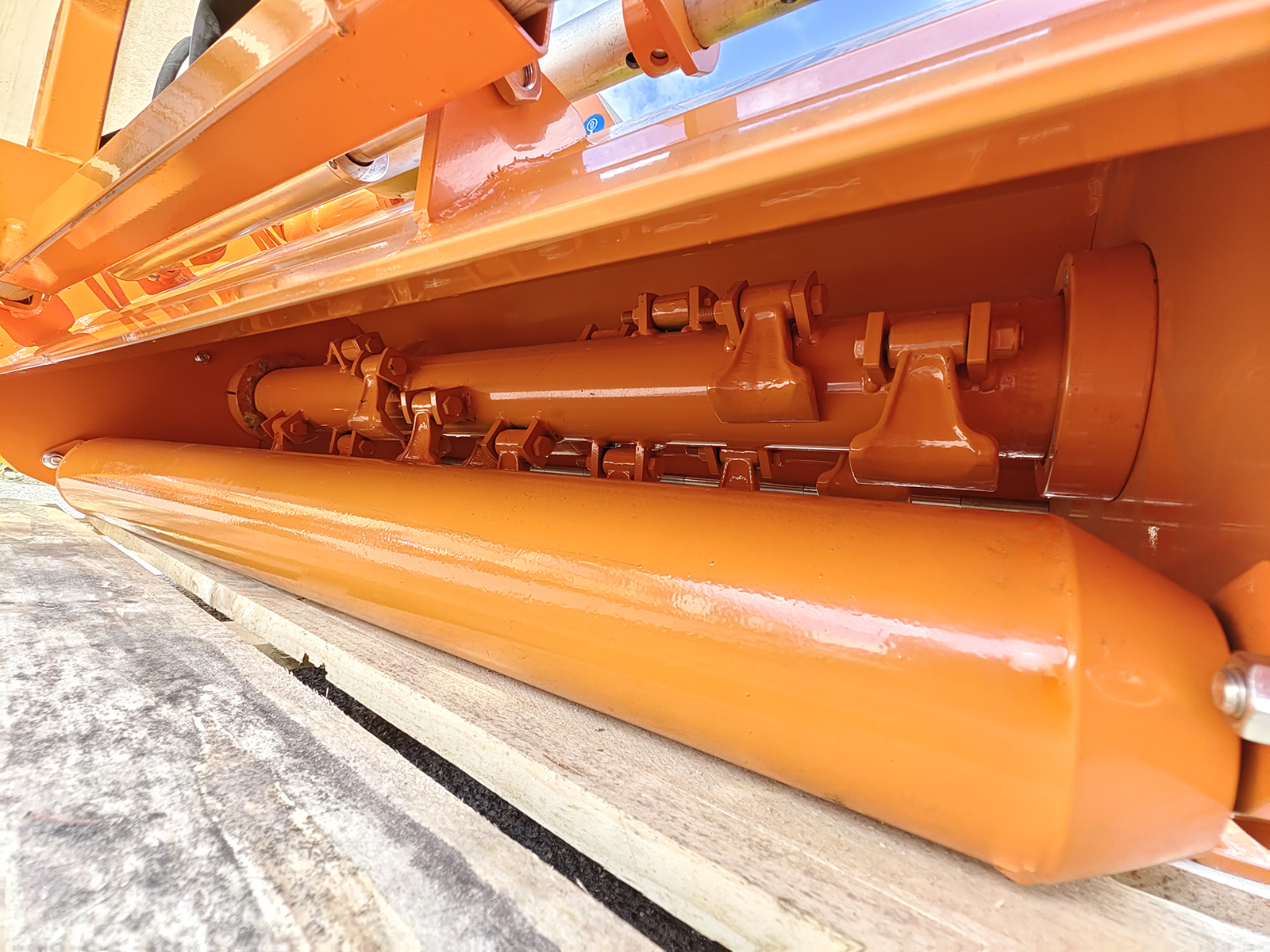

Rotor à 20 marteaux forgés de 820 g
Le rotor est construit en tube ARVEDI en acier S355 de 8 mm d'épaisseur et 115 mm de diamètre ; il est équilibré électroniquement et tourne à 2 300 tr/min sur des roulements SKF auto-aligneurs. Les 20 marteaux forgés Poncial, Made in Italy, pèsent 820 g chacun et sont montés sur 2 rangées hélicoïdales, sur des supports en acier anti-usure HARDOX : ils pulvérisent l'herbe, les feuilles, les ronces, les sarments de vigne et d'olivier et les résidus de taille jusqu'à 4-5 cm de diamètre. En option, le kit de 30 couteaux (COLTELLI30T) se monte à la place des marteaux.

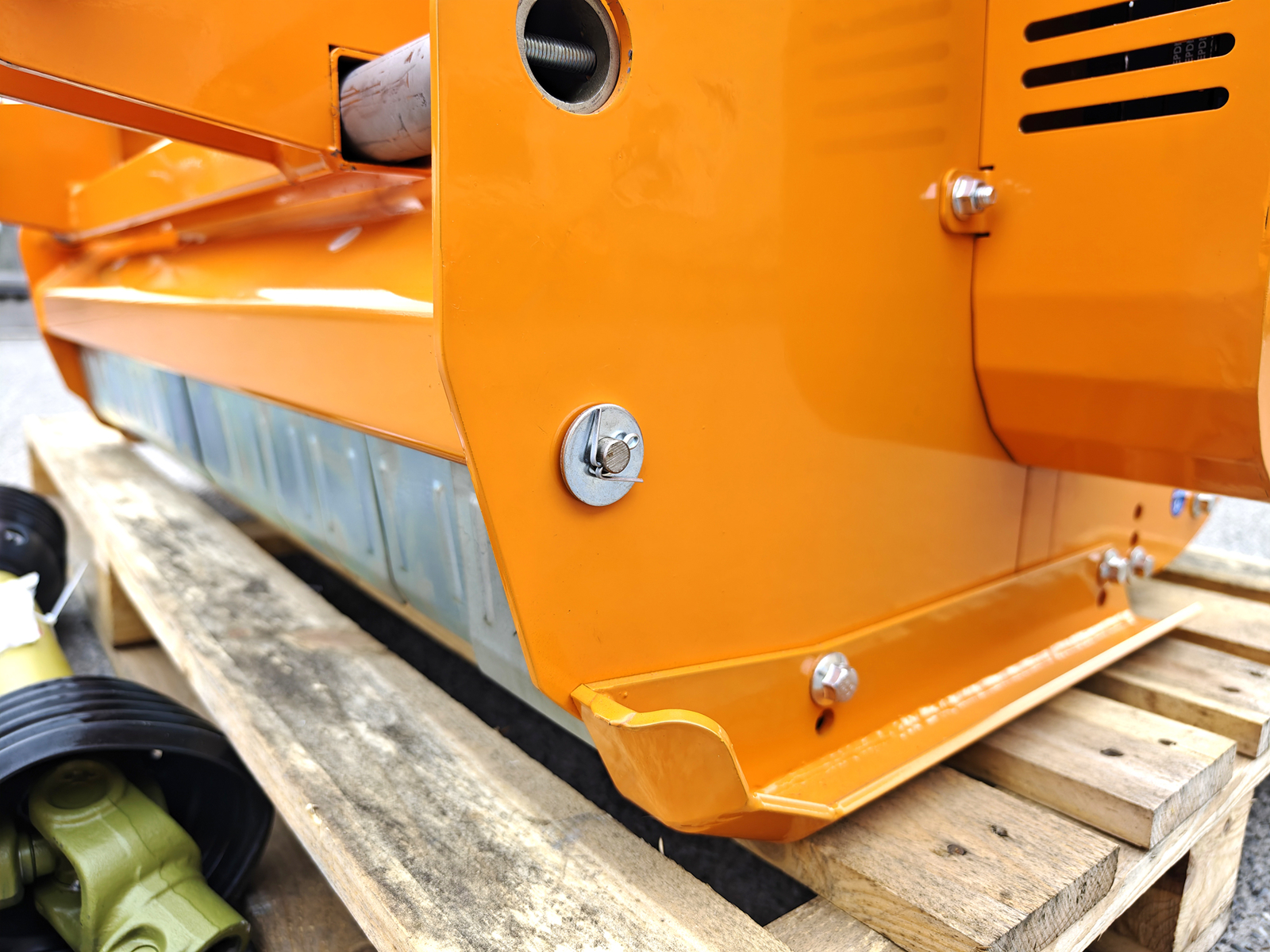

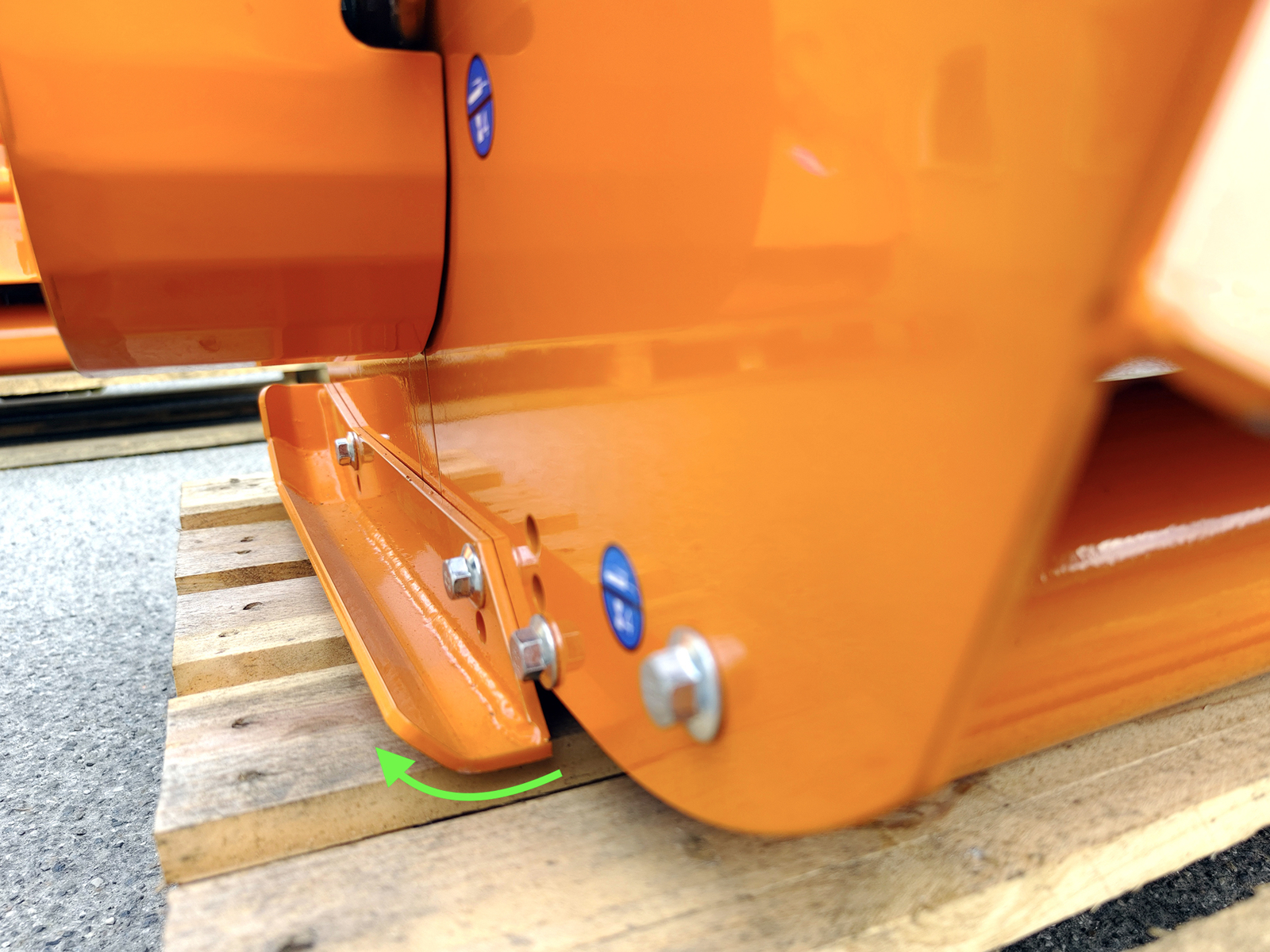

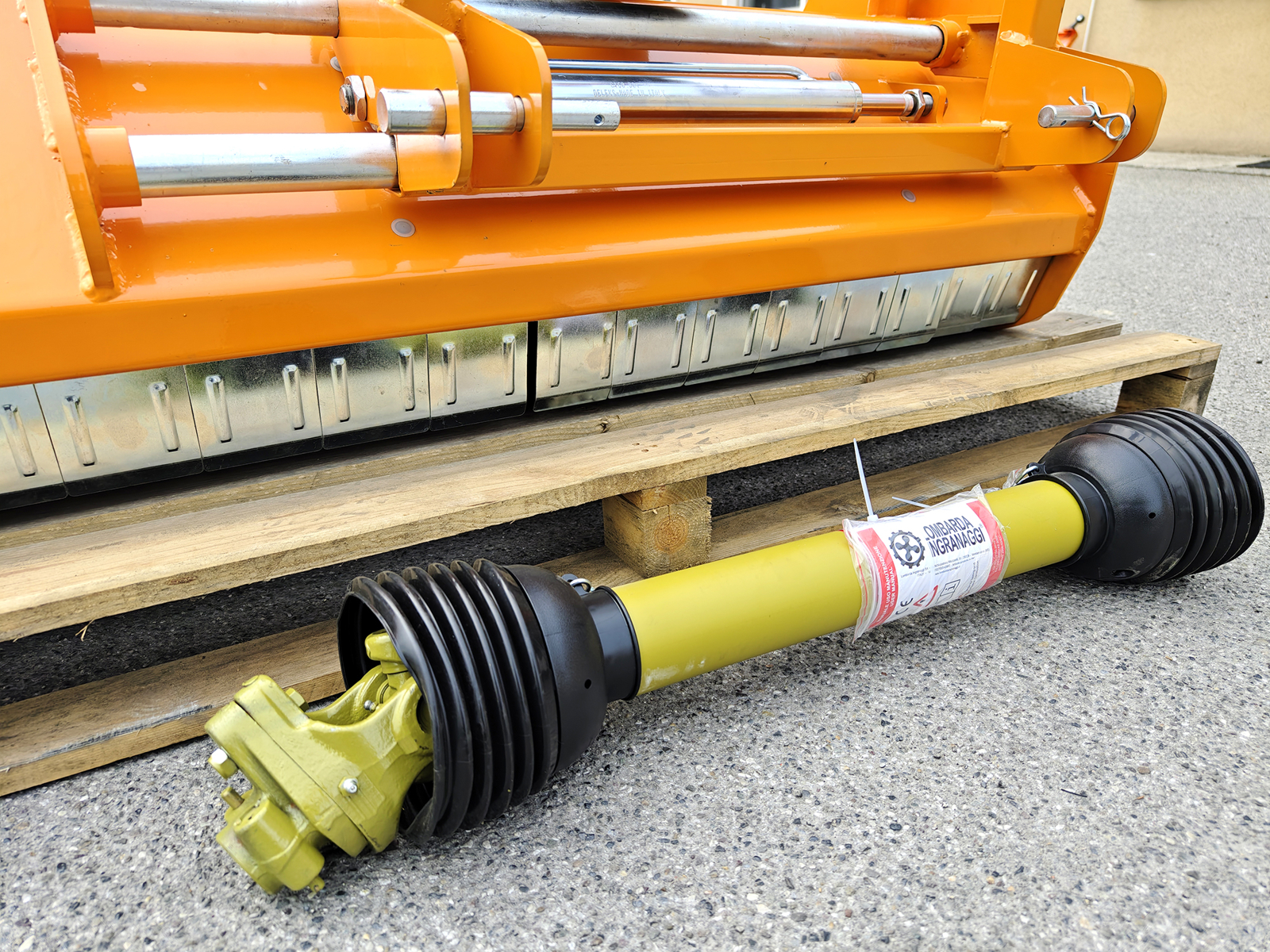

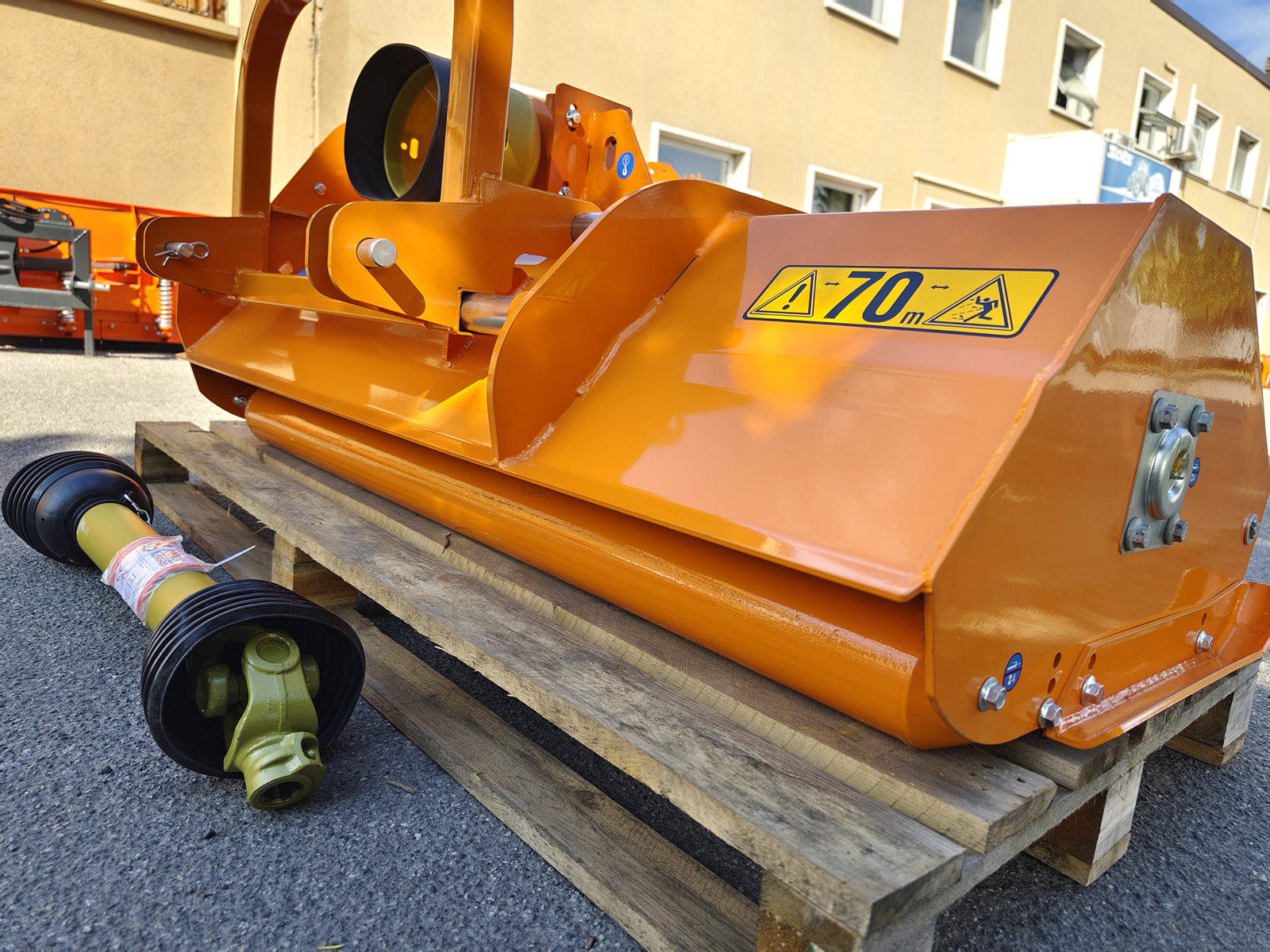

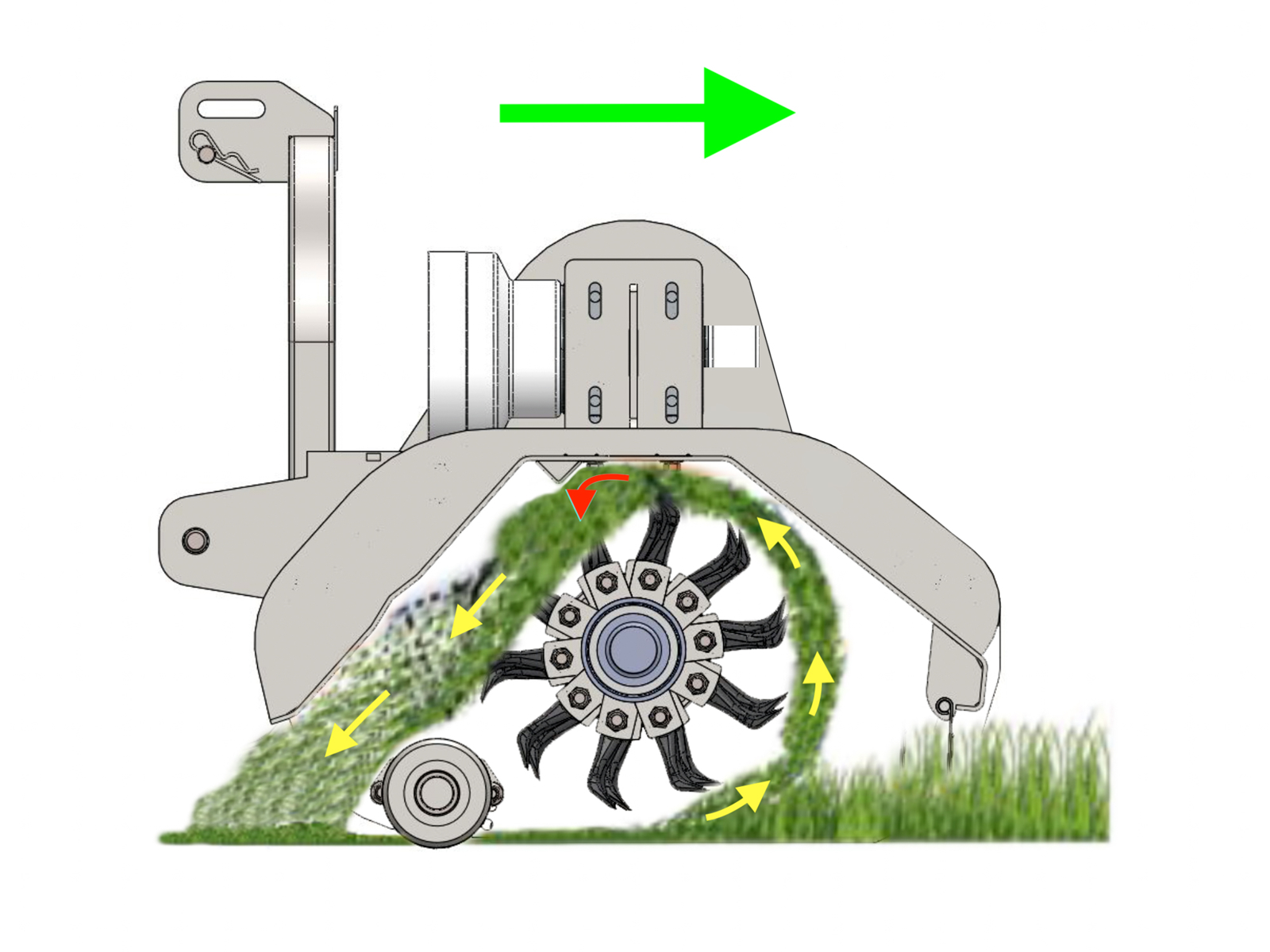

Capot pour le mulching, rouleau et patins
Le capot du LINCIONE-140-SP-REV a un dessin spécial, qui donne un mulching fin de l'herbe et évite les bourrages. La hauteur de coupe se règle de 38 à 60 mm avec le rouleau, de 121 mm de diamètre sur roulements SKF, et les patins latéraux de 6 mm. Les patins ont un double pli, qui évite au broyeur de piquer lors des déplacements latéraux.

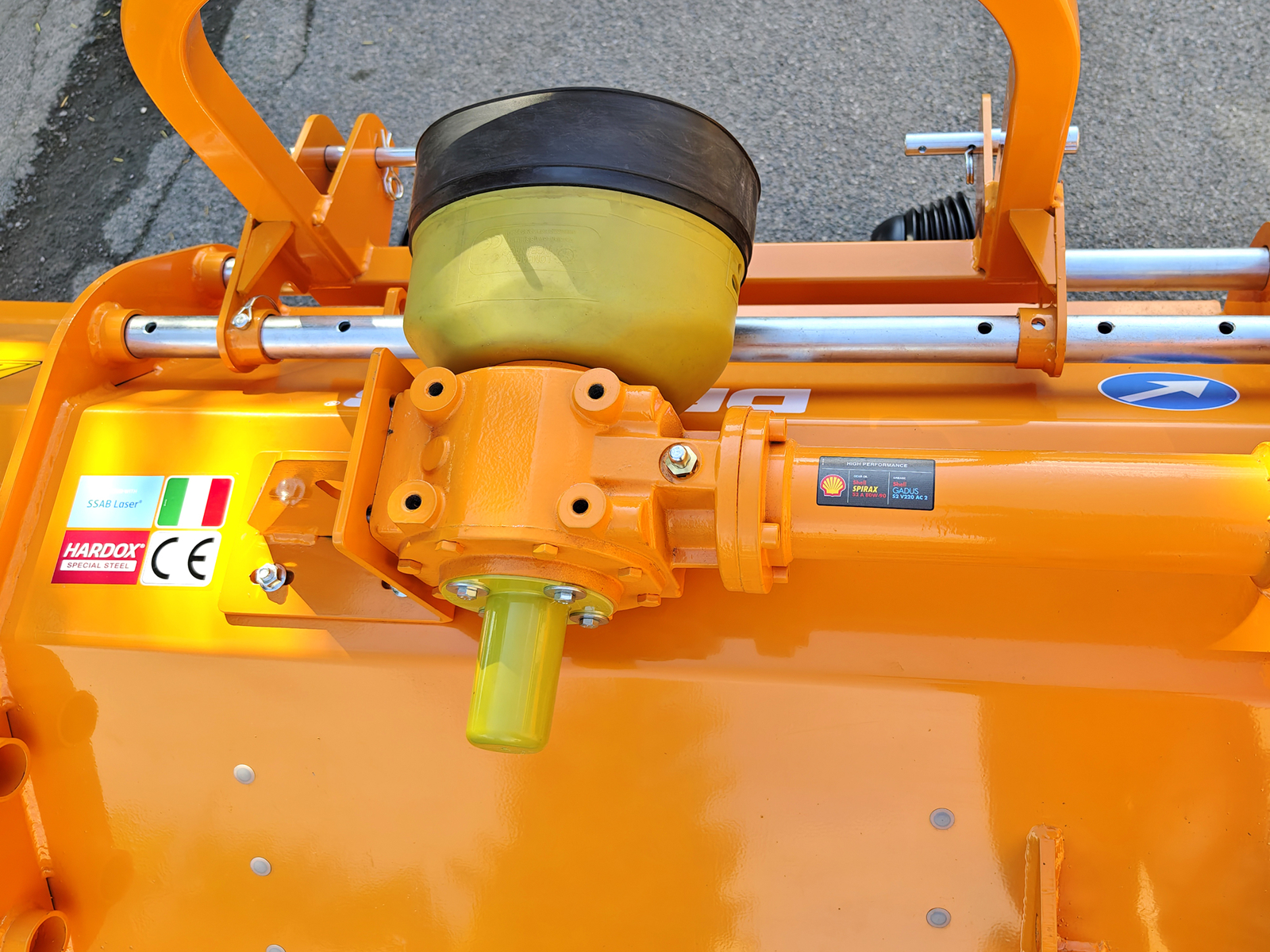

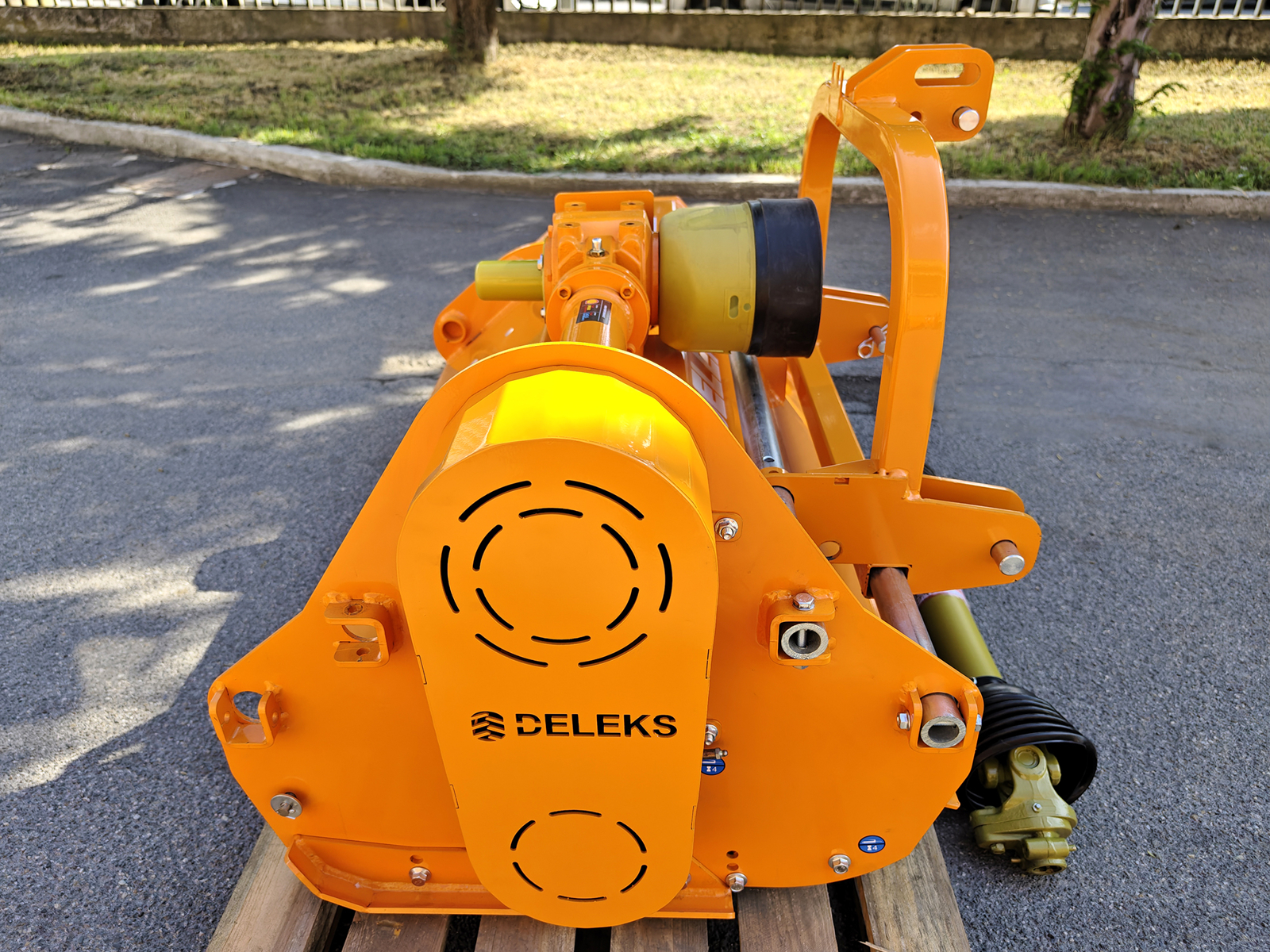

Boîtier à double arbre, 4 courroies et cardan
Le boîtier, Made in Italy, est à double arbre, 540 + 540 tr/min, à roue libre intégrée et garanti 3 ans : c'est pourquoi le LINCIONE-140-SP-REV travaille aussi bien à l'avant qu'à l'arrière. Avec la roue libre, quand on débraye la prise de force, le rotor continue de tourner sur son élan et s'arrête de lui-même, sans entraîner la transmission du tracteur. Pour les tracteurs à prise de force 1 000 tr/min, le boîtier 1 000 tr/min existe en option (SOSTMOLT1000). L'huile recommandée pour le boîtier est la Shell Spirax S2 A 80W-90. Le mouvement arrive au rotor par 4 courroies trapézoïdales BX43 ; le tendeur est réglable et la tension des courroies se règle de l'extérieur. Le cardan homologué CE de catégorie 6, longueur 1 000 mm, à boulon de cisaillement, est fourni : le boulon se cisaille en cas de surcharge et protège la transmission.

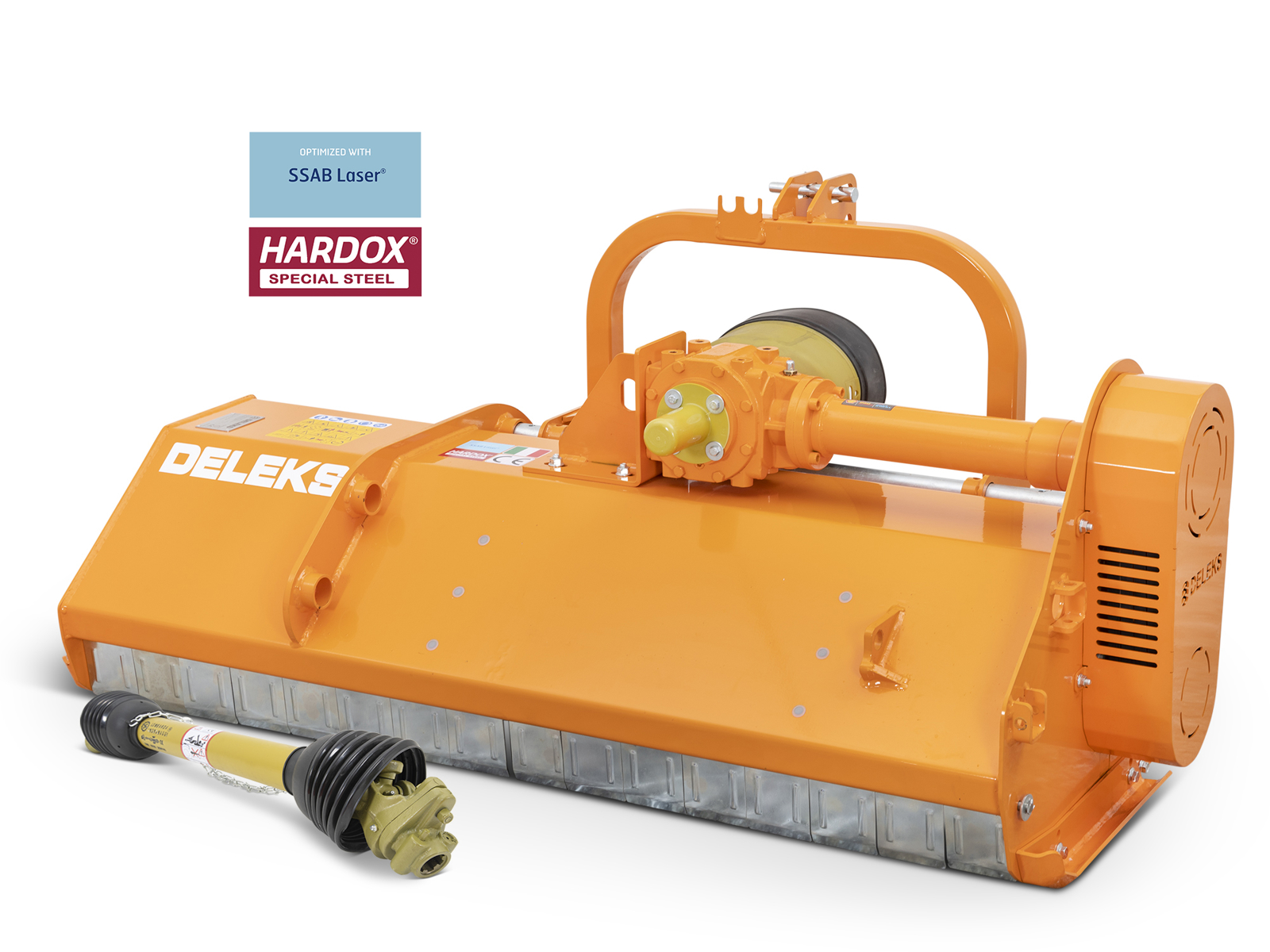

Châssis en acier SSAB, Made in Italy
Le châssis est réalisé entièrement en acier suédois SSAB, de 5 mm d'épaisseur avec des flancs de 6 mm ; les supports de marteaux sont en HARDOX et les roulements du rotor sont des SKF. Le LINCIONE-140-SP-REV est Made in Italy, fabriqué par DELEKS. Pour ce produit, la tôle est achetée en Italie et travaillée dans un site de production situé dans l'Union européenne.
Dimensions, poids et livraison
Largeur de travail 1 400 mm, largeur hors tout 1 540,5 mm, longueur 930 mm, hauteur 1 130 mm, poids 315 kg. Il est expédié dans un emballage de 158 × 90 × 80 cm (362 kg brut, 1,14 m³), avec livraison gratuite. Il est conforme à la directive Machines CE et garanti 2 ans.
Domaines d'utilisation
- Tracteurs à poste inversé et relevages avant : broyage frontal, avec la machine toujours sous les yeux
- Vignes, vergers et oliveraies : herbe de l'inter-rang et sous la frondaison, sarments et résidus de taille jusqu'à 4-5 cm
- Friches : herbes hautes et ronces, broyées avant que les roues du tracteur ne passent dessus
- Bordures de champ, fossés et clôtures : travail en déport, le tracteur restant loin du bord
- Montage arrière classique, en plaine comme en pente, avec des tracteurs de 30 à 60 ch
Options et pièces de rechange
Depuis cette fiche, vous pouvez ajouter à la commande le kit de 10 marteaux (MAZZE10T), les 10 écrous et boulons pour marteaux (DB10T), le kit de 30 couteaux (COLTELLI30T), le jeu de 4 courroies de rechange (CINGHIE4LEOPARD), les axes de rechange pour l'attelage 3 points de catégorie 1-2 (3PERNI12), la réduction universelle pour prise de force (RID1) et le boîtier pour prise de force à 1 000 tr/min à la place de celui à 540 (SOSTMOLT1000). Les autres pièces s'identifient sur les vues éclatées avec le service technique.
FAQ
Se monte-t-il à l'avant du tracteur ?
Oui : le boîtier à double arbre, 540 + 540 tr/min, permet de l'utiliser en frontal, sur le relevage avant ou sur un tracteur à poste inversé, ou à l'arrière comme un broyeur classique. Le bâti d'attelage se démonte et se remonte de l'autre côté du broyeur.
Convient-il à une prise de force à 1 000 tr/min ?
De série, le boîtier est à 540 tr/min ; le boîtier 1 000 tr/min (SOSTMOLT1000) se commande en option.
De combien le LINCIONE-140-SP-REV se déporte-t-il ?
De 31 cm sur le côté, par réglage manuel machine à l'arrêt : la position se choisit avant de commencer le travail.
Déport manuel ou hydraulique ?
Le manuel suffit quand on travaille longtemps dans la même position, par exemple le long d'un fossé ou dans un verger aux rangs réguliers. Le déport hydraulique des LINCIONE-SPH-REV se commande depuis le poste de conduite pendant le travail : utile entre les rangs et pour contourner piquets et obstacles.
Quelle puissance faut-il pour le LINCIONE-140-SP-REV ?
De 30 à 60 ch, avec une prise de force à 540 tr/min et un attelage 3 points de catégorie 1 ou 2. Le relevage compte aussi : il doit pouvoir soulever les 315 kg du broyeur.
Quelles branches broie-t-il ?
Les sarments de vigne et d'olivier et les résidus de taille jusqu'à 4-5 cm de diamètre, en plus de l'herbe, des feuilles et des ronces. Pour des branches jusqu'à 8 cm, il y a la série lourde.
Le cardan est-il fourni ?
Oui : cardan homologué CE de catégorie 6, longueur 1 000 mm, à boulon de cisaillement.
Quelle différence avec le LINCIONE-140-SP ?
Le rotor, les marteaux, le capot et le déport latéral sont les mêmes. Le LINCIONE-140-SP-REV a le boîtier à double arbre et un bâti d'attelage qui se monte des deux côtés : il travaille aussi en frontal ; le LINCIONE-140-SP est la version pour l'attelage arrière uniquement.
Pièces de rechange et assistance DELEKS®
Les pièces de rechange d'origine partent des entrepôts DELEKS® en Europe : marteaux, supports, courroies, roulements, rouleau, patins et éléments de transmission sont disponibles pour l'entretien courant comme pour les réparations. Le service après-vente DELEKS® suit directement chaque client : conseil technique, gestion de la garantie, pièces d'origine identifiées sur les vues éclatées et aide au choix du broyeur et des accessoires adaptés au tracteur. La machine est livrée avec la déclaration de conformité CE, la facture et la notice d'utilisation et d'entretien. Garantie 2 ans et livraison gratuite.
CARACTERISTIQUES
| Caractéristiques | Unité métrique | Unité US |
|---|---|---|
| Largeur de travail | 1400.0 mm | 4.60 ft |
| Largeur total | 1540.5 mm | 5.05 ft |
| Hauteur de coupe min/max | 38.0 - 60.0 mm | 1.5 - 2.35 in |
| Poid | 315.0 kg | 695 lb |
| Hauteur totale | 1130.0 mm | 3.70 ft |
| Puissance du tracteur | 30 - 60 cv | 30 - 60 Hp |
| Attelage 3 points | Cat. 1-2 (ø 19.0-22.0mm / 25.0-28.0mm) | Cat. 1-2 (ø 19.0-22.0mm / 25.0-28.0mm) |
| Hauteur du capot | 460.00 mm | 18.10 in |
| Distance des 2 points inférieurs | 560.0 - 950.0 mm | 22.00 - 37.40 in |
| Nbre de marteaux | 20 | 20 |
| Diamètre maximum de coupe | 40.0 - 50.0 mm | 1.57 - 1.97 in |
| Longueur totale | 930.0 mm | 3.05 ft |
| Distance entre le boitier de transmission et la terre | 540.0 mm | 21.26 in |
| Epaisseur de la tôle | 5.0 + 6.0 mm | 0.20 + 0.23 in |
| Epaisseur des cotés | 6.0 mm | 0.23 in |
| Epaisseur des patins latéraux | 6.0 mm | 0.23 in |
| Transmission: type | Courroies V | Courroies V |
| Transmission : boitier de transmission | REBOS (Italy) (Garantie 3 ans) | REBOS (Italy) (Garantie 3 ans) |
| Transmission : prise de force | 540 + 540 r/min | 540 + 540 r/min |
| Transmission : sens de rotation | Horaire / antihoraire | Horaire / antihoraire |
| Transmission : roue libre | √ | √ |
| Transmission : vitesse du rotor | 2300 rpm | 2300 rpm |
| Transmission : huile du boitier | Oui / Shell Spirax S2 A 80W-90 | Oui / Shell Spirax S2 A 80W-90 |
| Transmission : ø poulie supérieure | 180.0 mm | 7.08 in |
| Transmission : ø poulie inférieure | 130.0 mm | 5.12 in |
| Transmission : Nombre de courroie | 4 | 4 |
| Transmission : dimensions des courroies | BX43 | BX43 |
| Rotor : diamètre | 115.0 mm | 4.50 in |
| Rotor : roulement et dimensions | SKF 2208-TVH | SKF 2208-TVH |
| Rotor : équilibrage | Électronique | Électronique |
| Rotor : épaisseur | 8.0 mm | 0.31 in |
| Marteau : poid | 820.0 g | 29.0 oz |
| Marteau : ø du trou | 15.0 mm | 0.6 in |
| Marteau : largeur de base | 82.0 mm | 3.23 in |
| Marteau : largeur de la tête | 45.0 mm | 1.77 in |
| Marteau : extension diagonale | 95.0 mm | 3.74 in |
| Rouleau : diamètre | 121.0 mm | 4.76 in |
| Rouleau: épaiseur | 5.0 mm | 0.2 in |
| Rouleau: roulements et dimensions | SKF 6207 | SKF 6207 |
| Cardan | CE 6x1000 mm + boulon de cisaillement | CE 6x1000 mm + shear bolt |
| Déport horizontal | 310.0 mm | 12.20 in |
| Poids brut d'expédition | 362 kg | 798 lb |
| Volume de l'emballage | 1.14 m3 | 40.3 cu ft |
| Dimensions de la marchandise pour envoi | 1580.0*900.0*800.0 mm | 5.18*2.95*2.62 ft |
