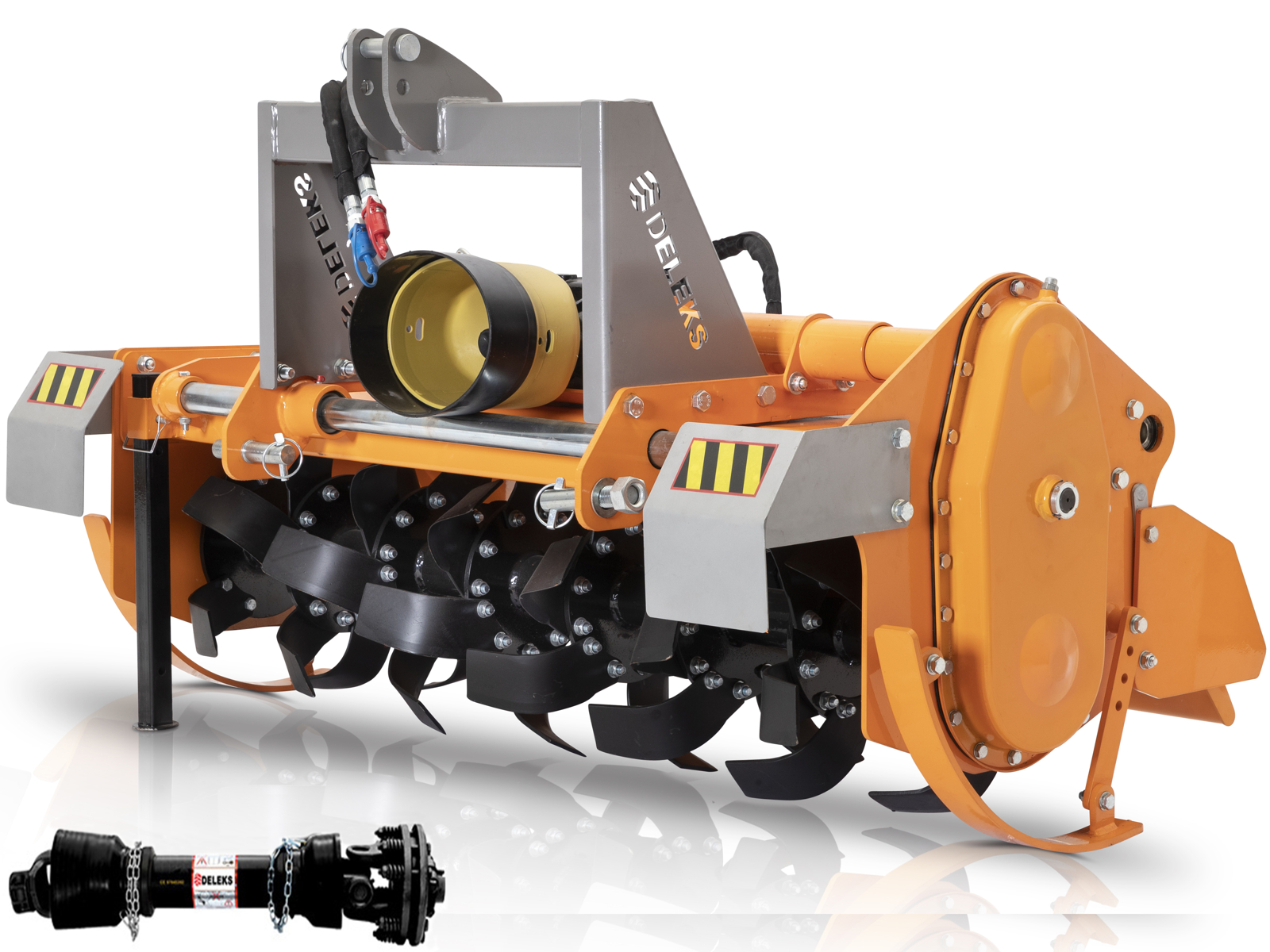

Freză pentru tractor 150 cm DFHIDR-150 cu deplasare laterală hidraulică, freză agricolă seria grea 35-60 CP
DETALII

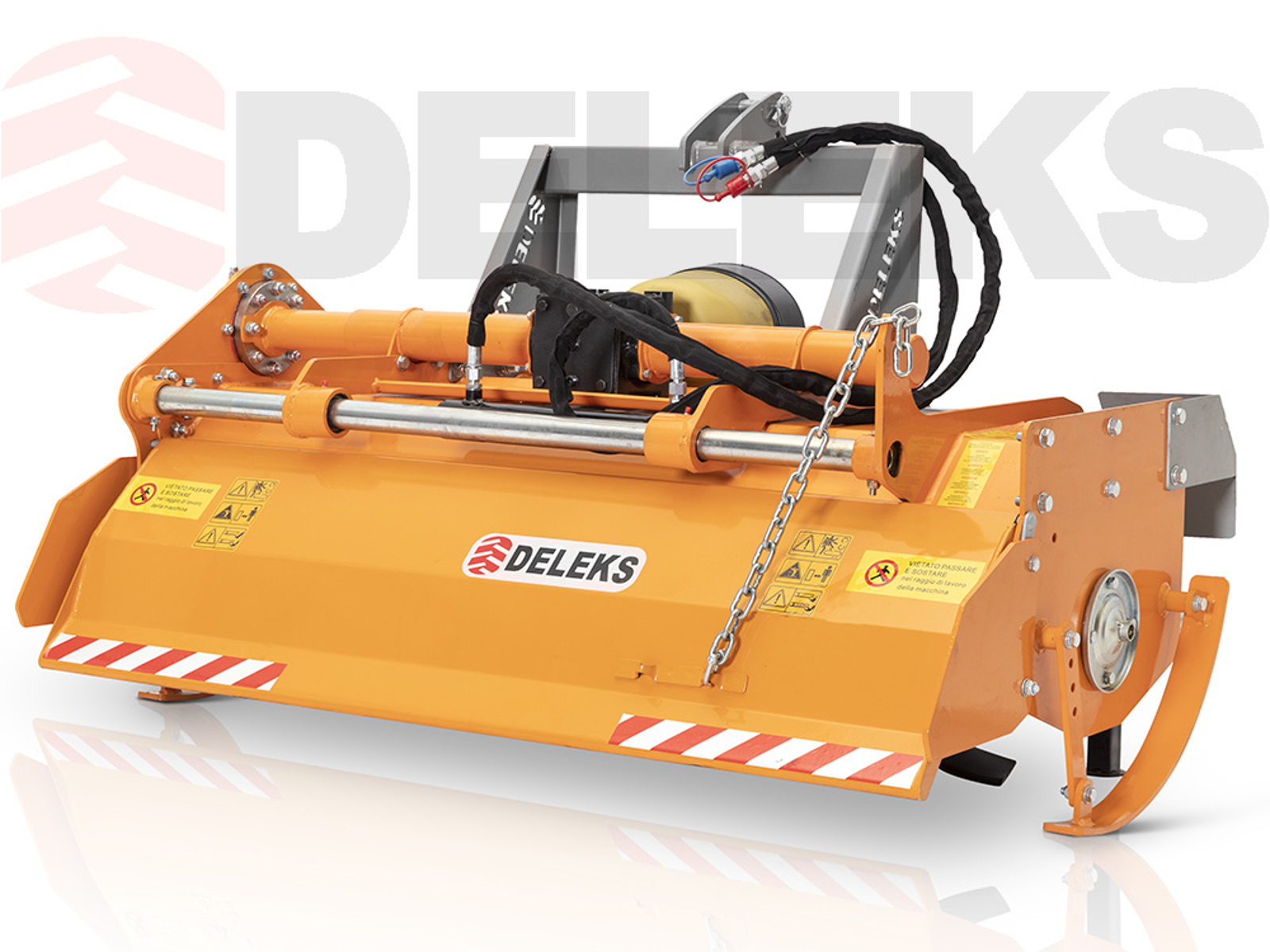

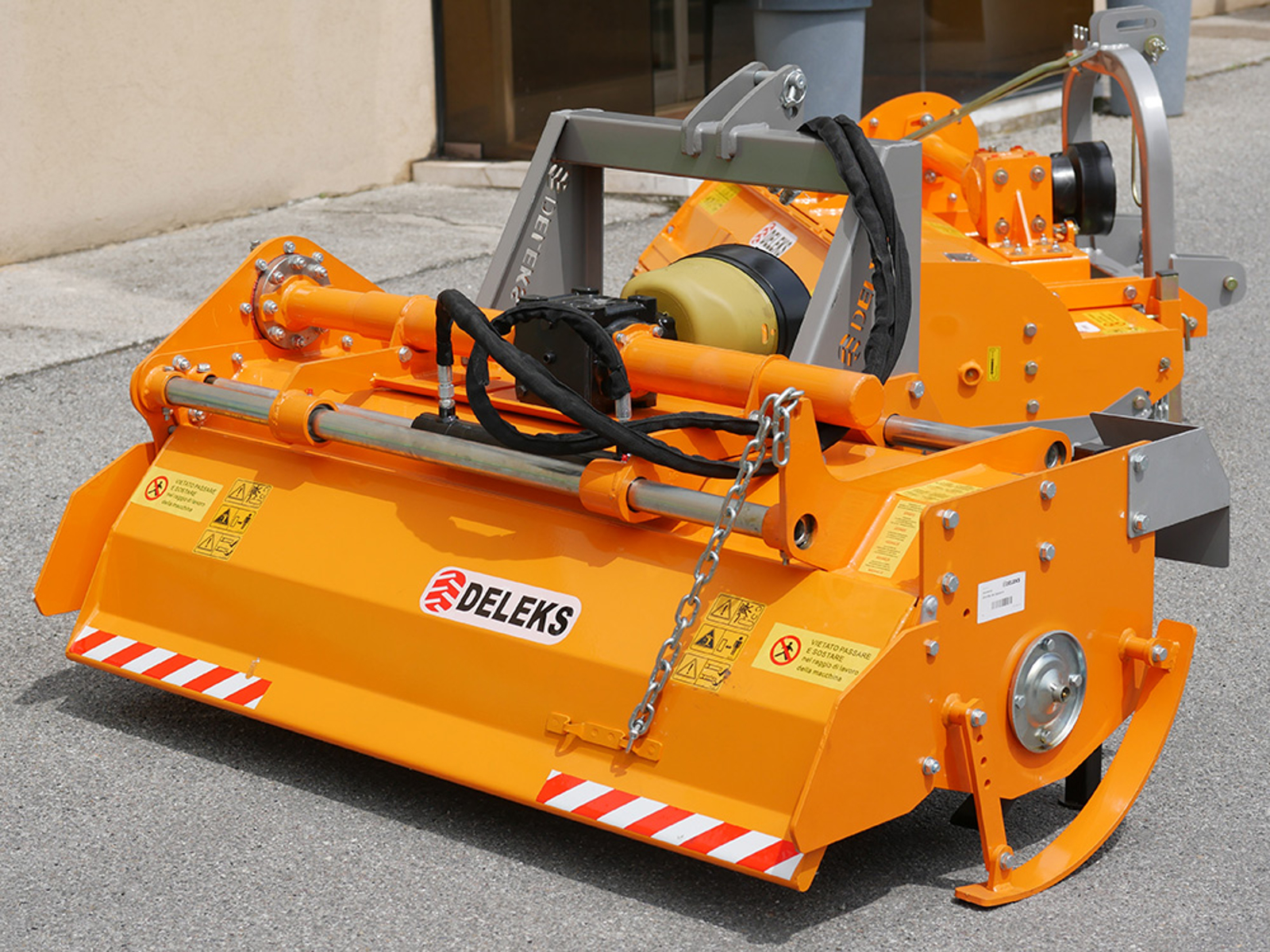

Freză pentru tractor cu lățime de lucru de 150 cm și deplasare laterală hidraulică de 330 mm, seria grea DELEKS®: freza agricolă a tractoarelor de livadă și de câmp de 35-60 CP cu prindere în trei puncte cat. 2, precum New Holland T3F și T4F, John Deere seriile 3 și 4, Landini Rex și Mistral, Kubota L, Same Frutteto, Deutz-Fahr, Antonio Carraro, Solis și majoritatea tractoarelor de 35-60 CP. Cadru de 360 kg cu laterale de 8 mm, transmisie laterală cu roți dințate, reductor DELEKS® la 540 rpm cu trei ani garanție, 42 cuțite elicoidale forjate pe 8 flanșe și capotă spate reglabilă. Lucrează la 16-20 cm adâncime cu rotorul la 210 rpm, se deplasează lateral de pe scaunul tractorului printr-un cilindru hidraulic și sosește completă cu cardan CE de categoria 6 și 1000 mm cu ambreiaj de fricțiune bidisc Ø 180 mm; livrare gratuită.
Pentru ce tractoare
DFHIDR-150 lucrează pe 150 cm, cu o lățime totală de 170 cm, și este făcută pentru tractoare pe roți sau pe șenile de 35-60 CP cu prindere în trei puncte cat. 2 (bolțuri ø 25-28 mm): New Holland T3F și T4F, John Deere seriile 3 și 4, Landini Rex și Mistral, Kubota L, Same Frutteto, Deutz-Fahr, Antonio Carraro, Solis și majoritatea tractoarelor de 35-60 CP. Reductorul rămâne central, iar cele 360 kg sunt la îndemâna ridicătorului tractoarelor din această clasă. Cardanul de categoria 6 se livrează la 1000 mm și se scurtează conform manualului dacă prinderea tractorului este foarte aproape. Dacă nu aveți nevoie de deplasare, aceeași mașină cu prindere fixă este DFH-150 (352 kg).

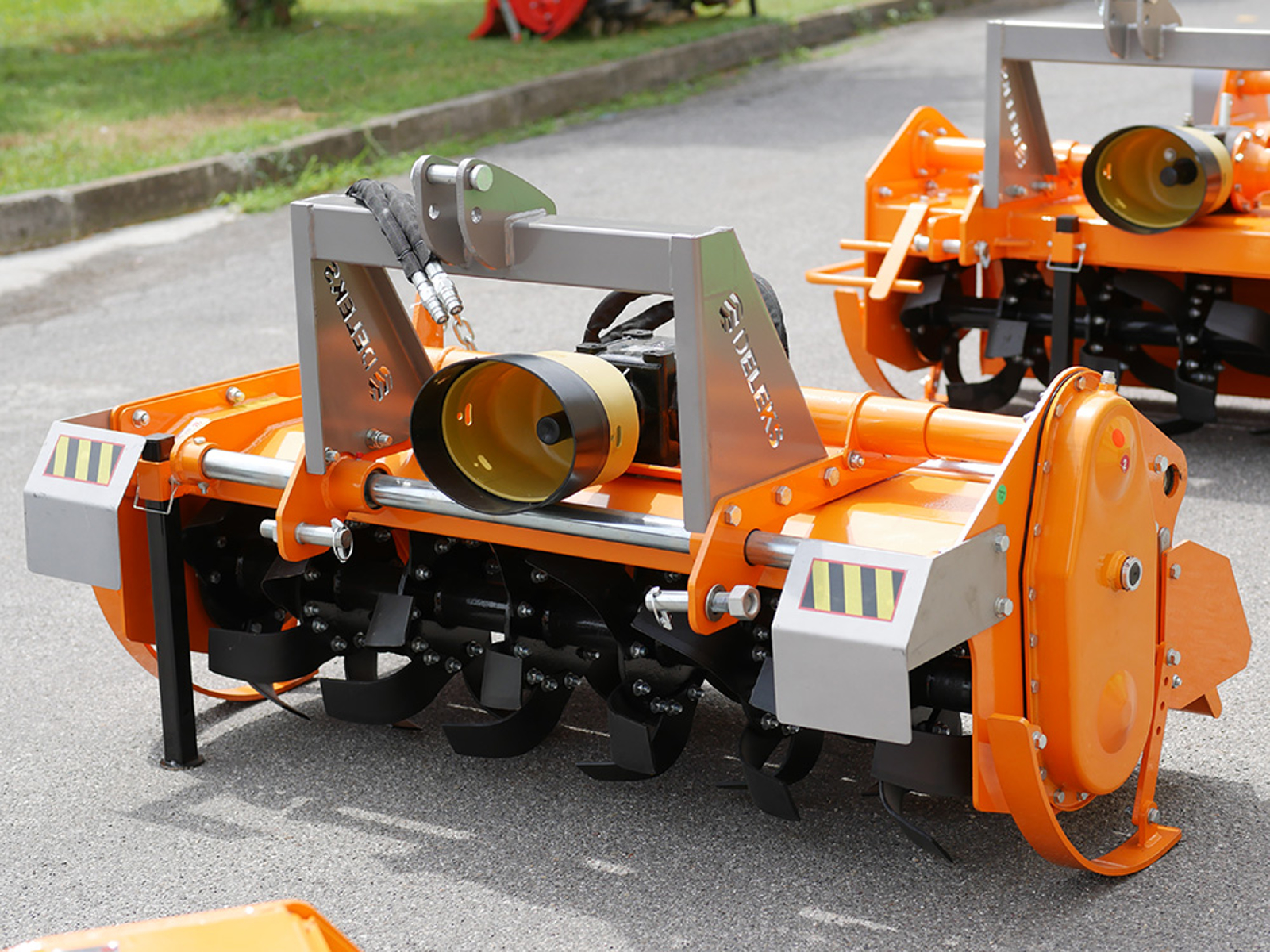

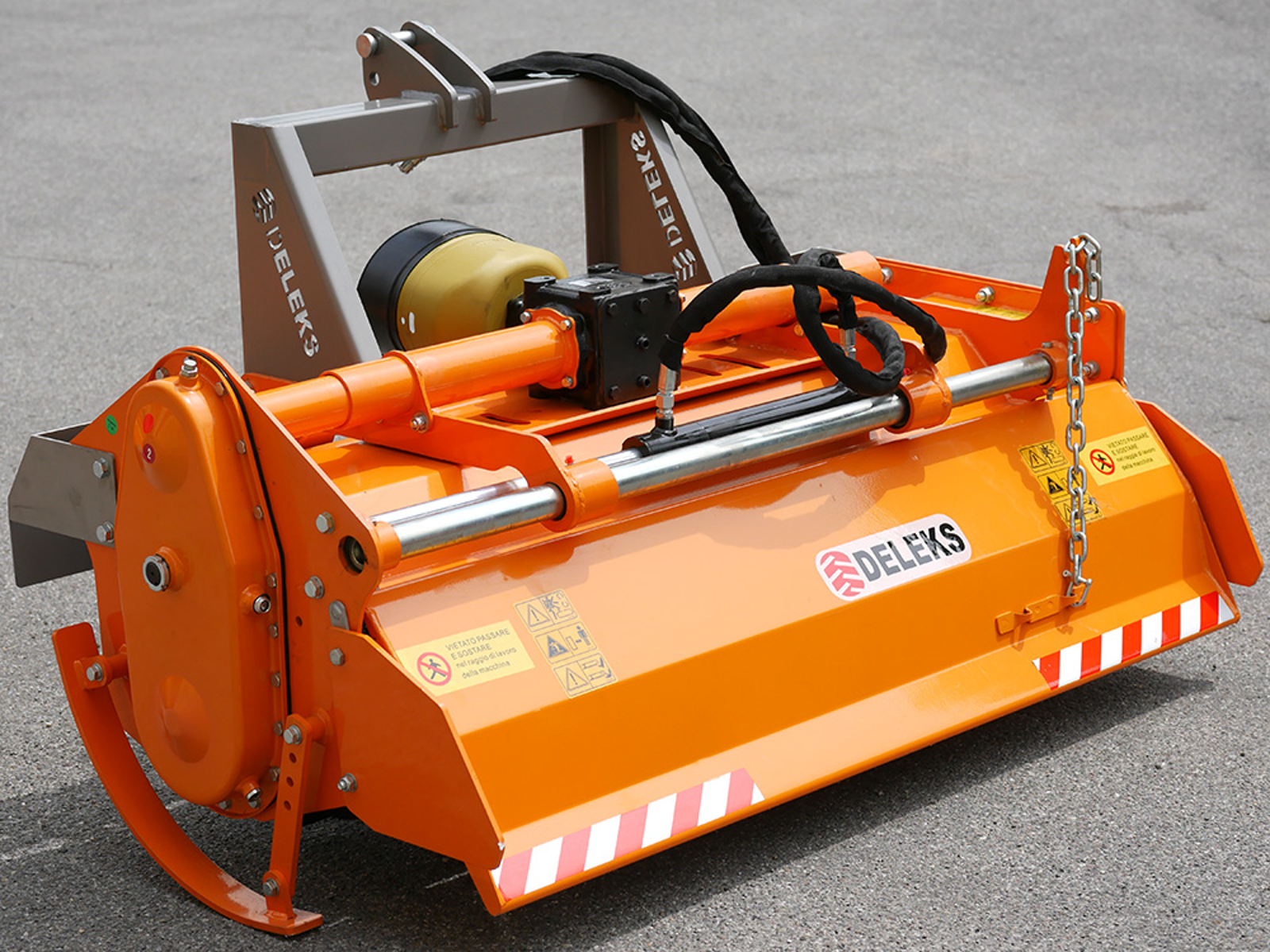

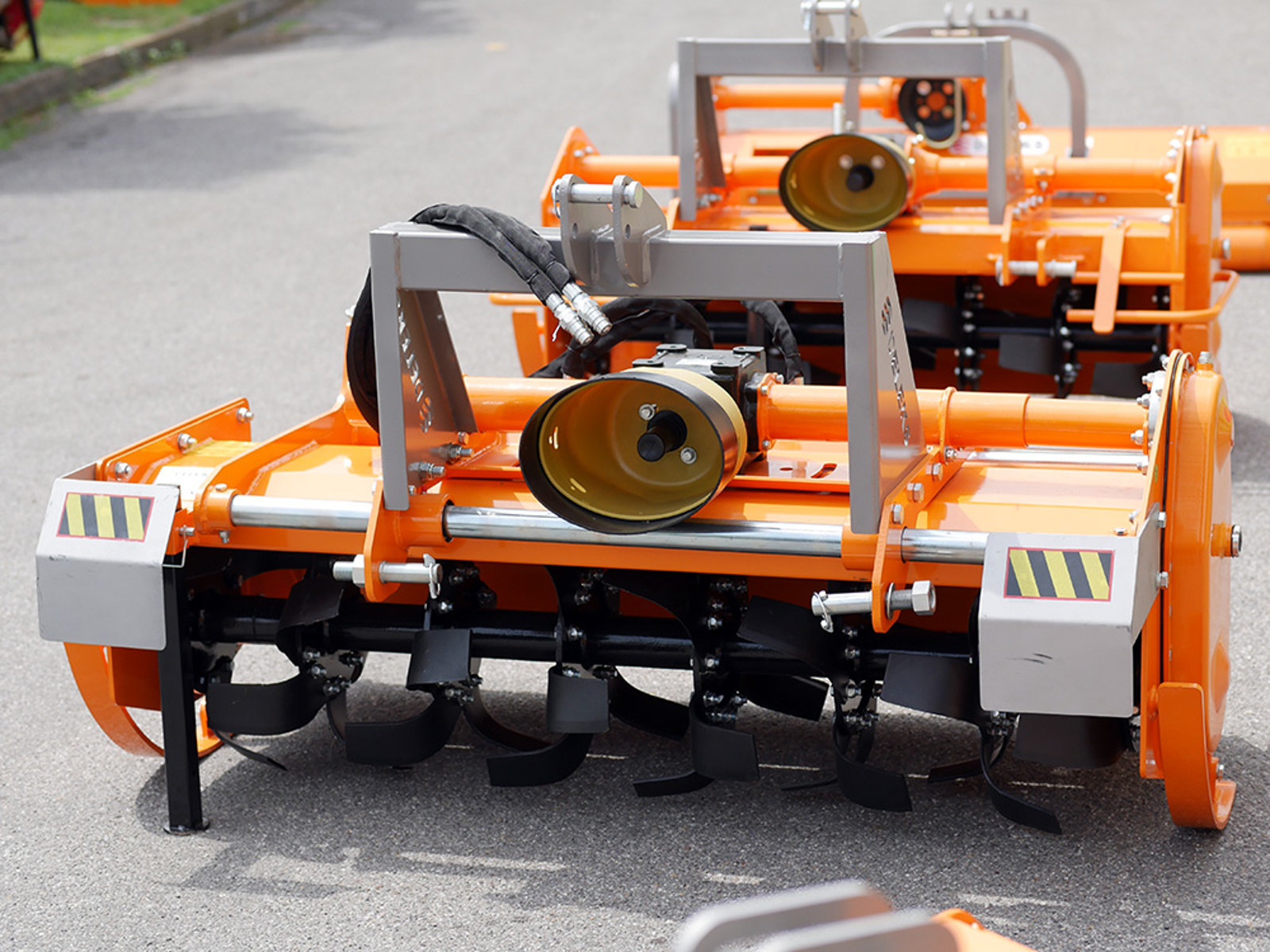

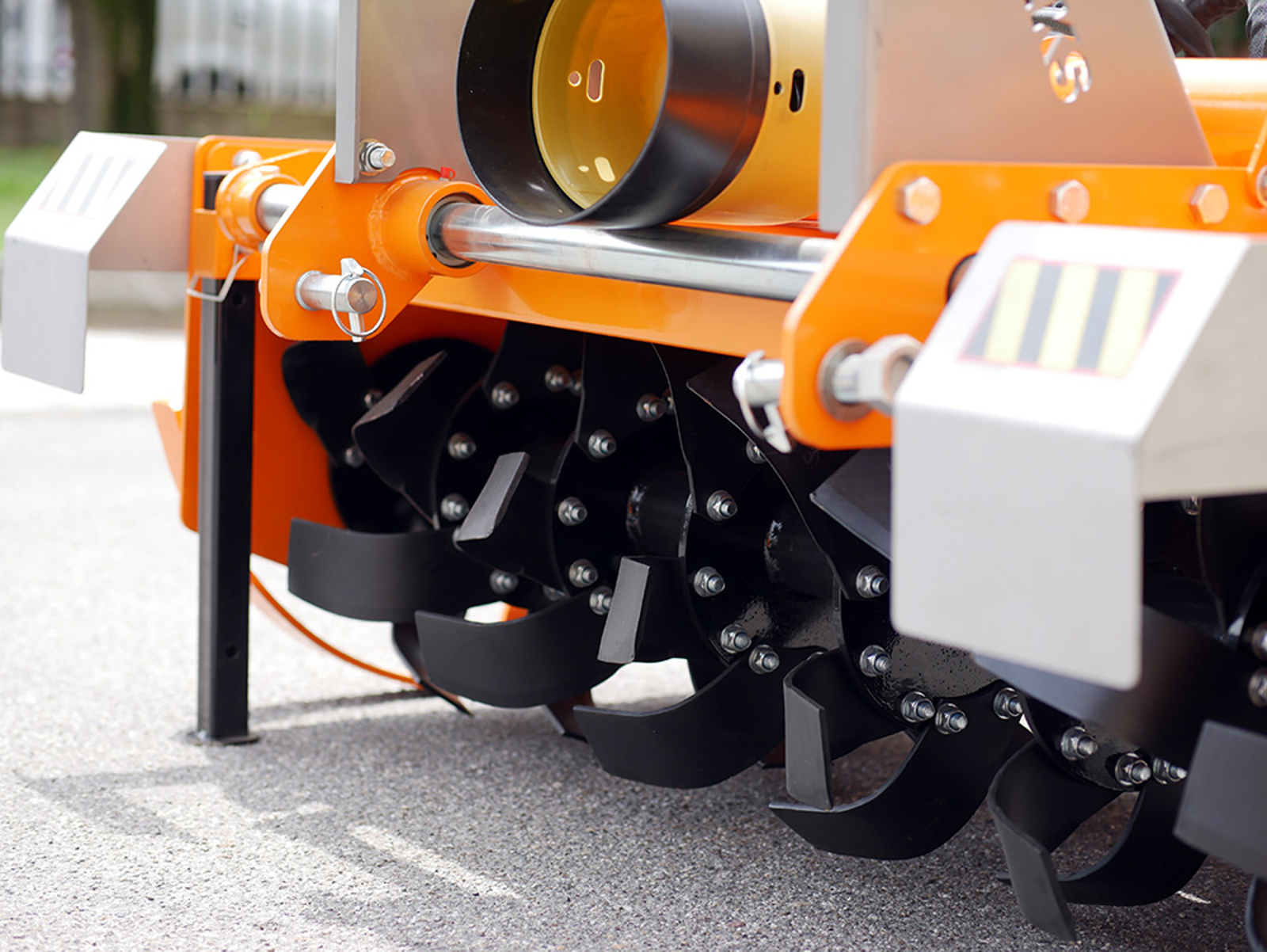

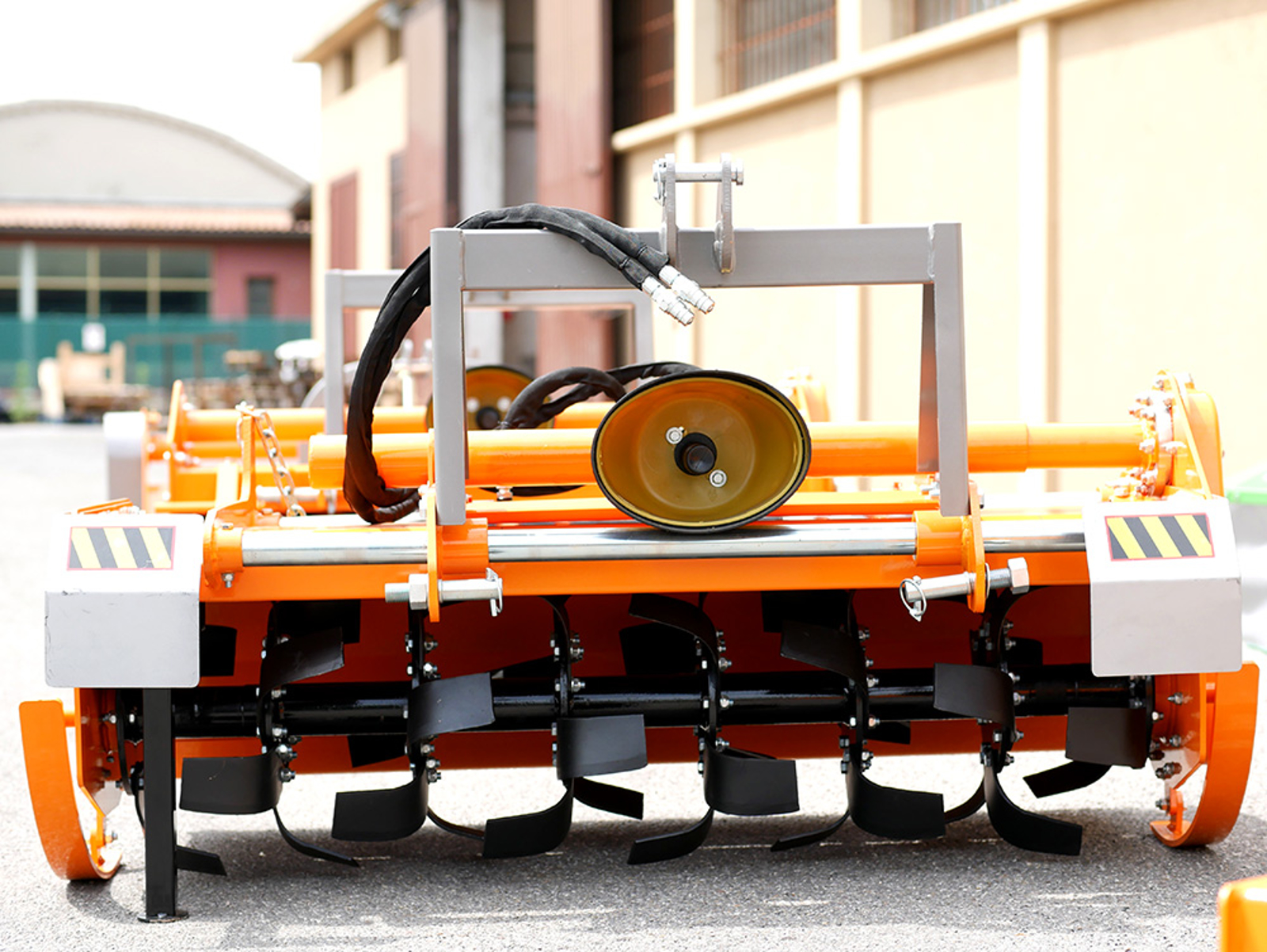

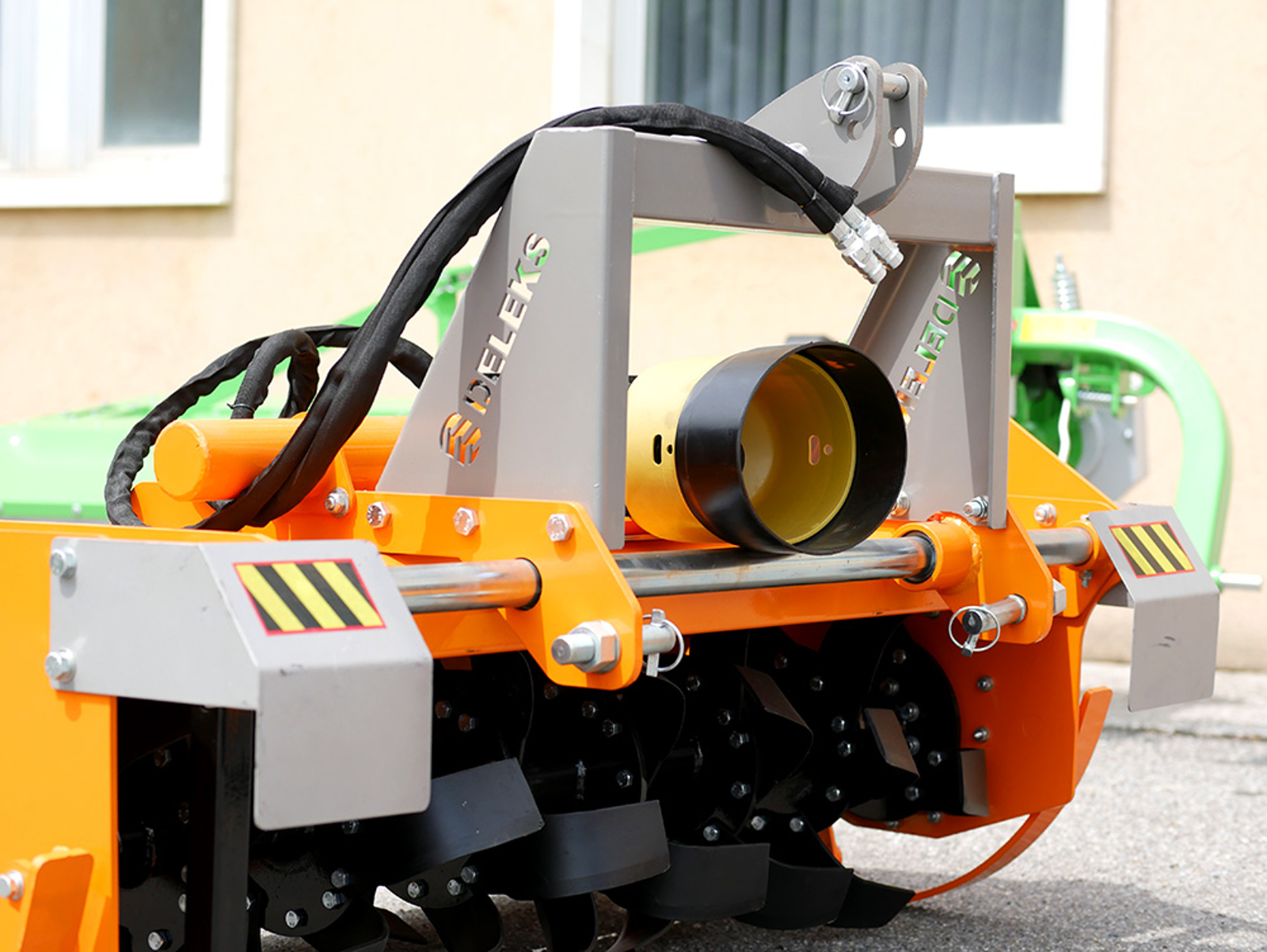

Deplasare hidraulică de 330 mm de pe scaunul tractorului
Corpul frezei culisează 330 mm pe ghidaje față de prinderea în trei puncte, împins de un cilindru hidraulic racordat la un distribuitor cu dublu efect al tractorului; furtunurile și cuplele rapide agricole standard de 1/2" sunt incluse. Aduceți freza lipit de rând sau de margine fără să mutați tractorul, lucrați sub coroană cu roțile pe urmă și recentrați mașina în spatele roților pe drum și la capătul parcelei. Reglarea este continuă, pe loc sau în mers, și nu mai trebuie să coborâți din tractor ca la deplasarea mecanică cu bride a frezelor mai ușoare. În vie și în livadă este diferența dintre a lucra intervalul în două treceri sau într-una singură.

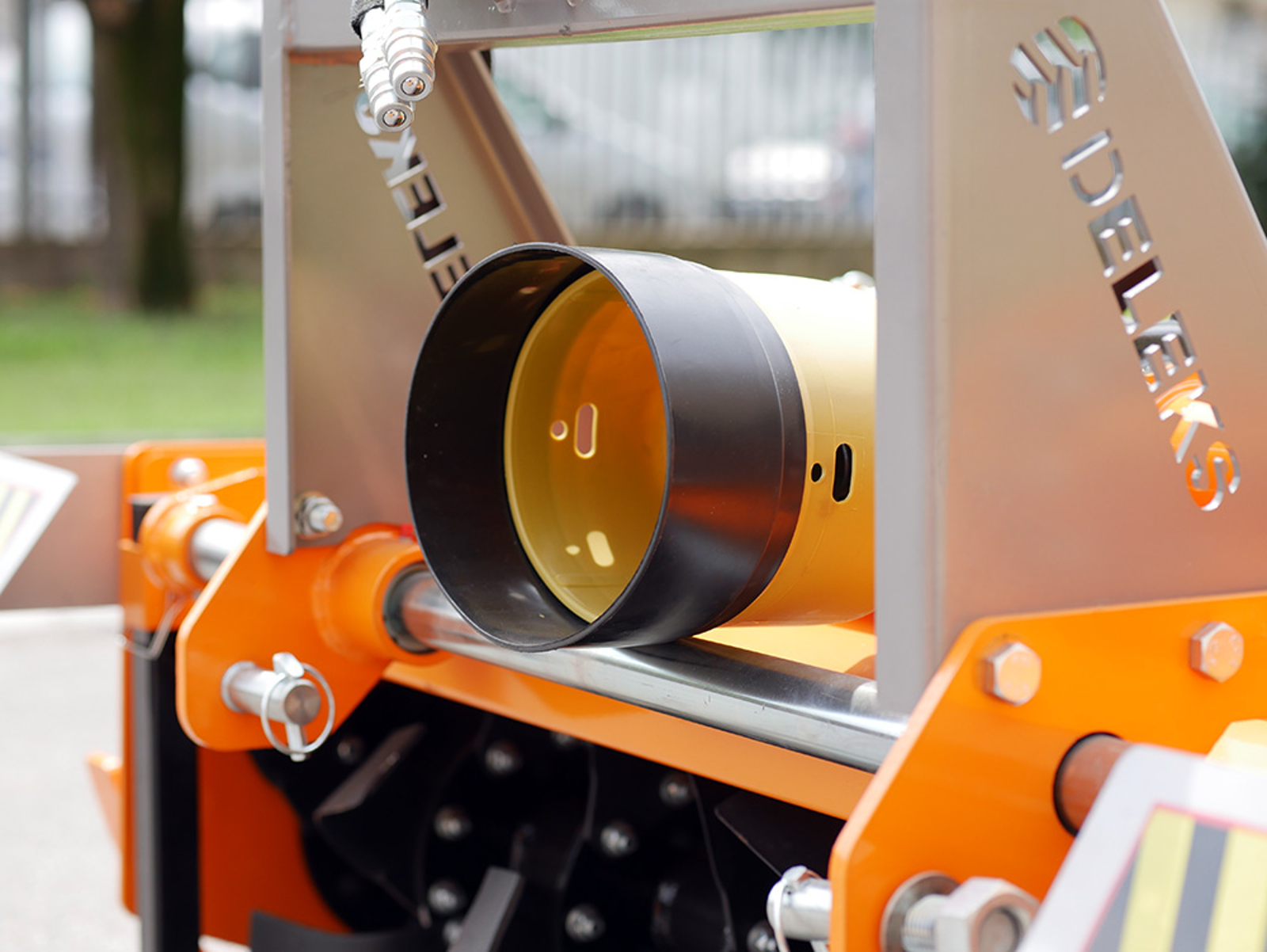

Transmisie cu roți dințate și reductor la 540 rpm
Reductorul DELEKS® la 540 rpm, cu carcasă din fontă, are trei ani garanție și sosește deja umplut cu ulei SAE 120; de la reductor, mișcarea ajunge la rotor printr-o transmisie laterală cu roți dințate în baie de ulei, care nu are nevoie de întindere și nu se alungește ca un lanț. Rotorul se rotește la 210 rpm: mai încet decât la frezele ușoare, transmite mai mult cuplu fiecărui cuțit și mărunțește mai fin. Cardanul CE de categoria 6 și 1000 mm cu ambreiaj de fricțiune bidisc Ø 180 mm este inclus: ambreiajul protejează freza și tractorul când un cuțit lovește o piatră sau o rădăcină și se reglează în funcție de tractor și de teren, conform manualului.

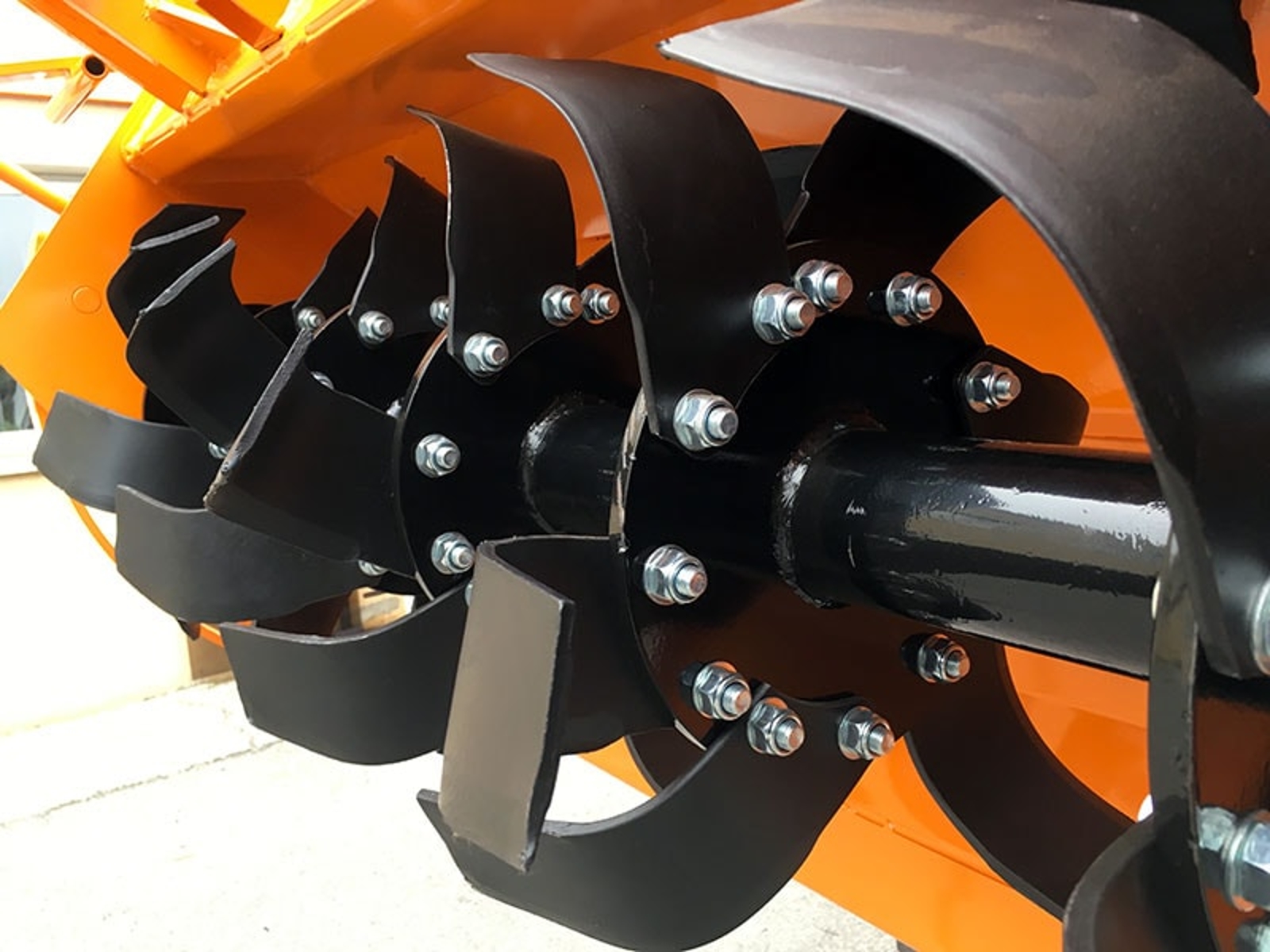

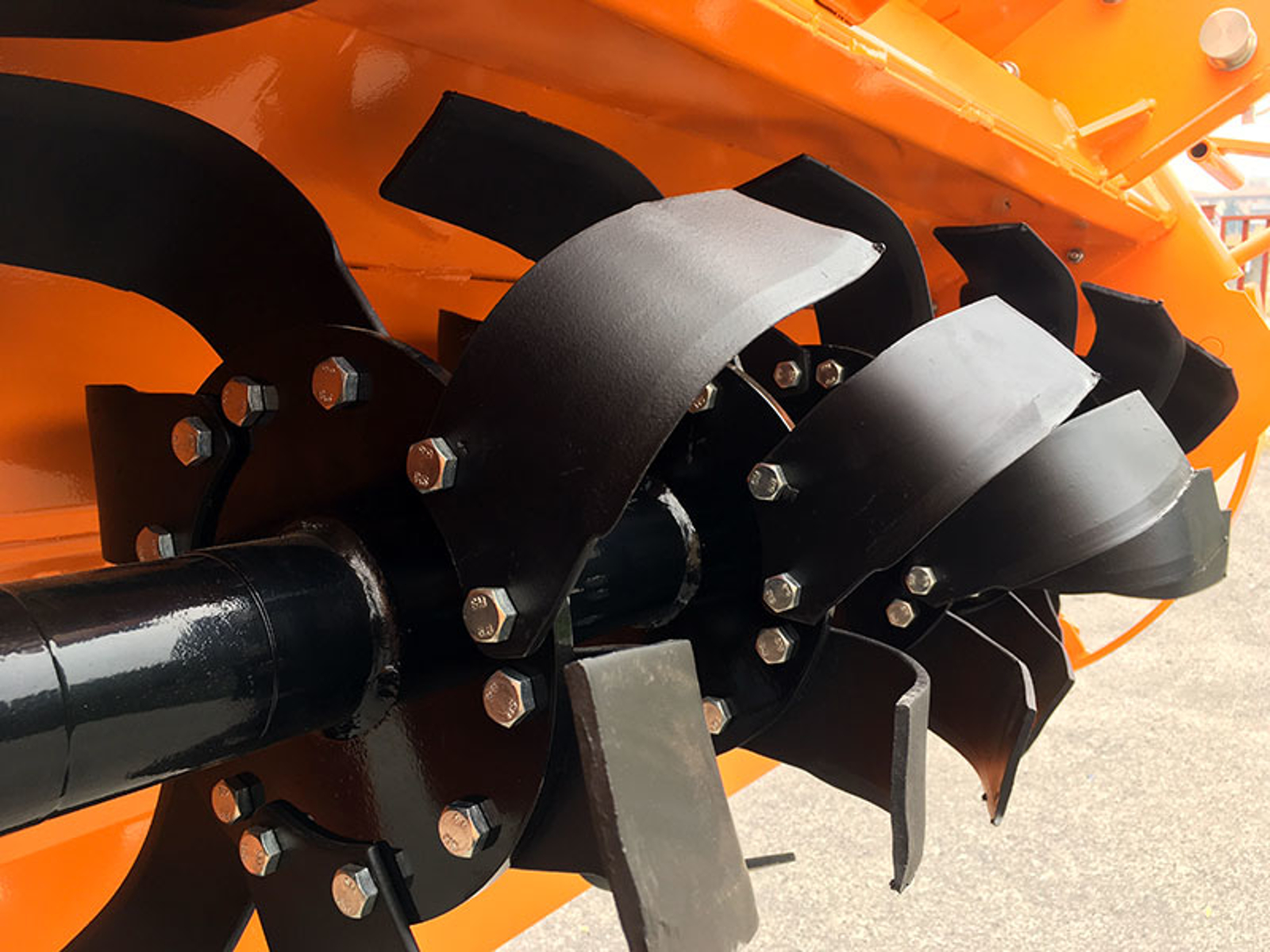

Rotor și cuțite elicoidale forjate
Rotorul are 480 mm diametru cu cuțitele montate, un ax de 76 mm pe rulmenți 6306 și 6309 și laterale de 8 mm. Cele 42 cuțite elicoidale forjate (8 flanșe, 6 cuțite pe flanșă și 3 pe cele două flanșe exterioare; 180 × 83 mm, grosime 6 mm, curbură 250 mm, 810 g bucata) intră progresiv în sol, cu mai puține vibrații și o mărunțire mai fină decât cuțitele drepte; sunt fixate cu câte două șuruburi și se schimbă unul câte unul. Adâncime de lucru până la 200 mm, reglată cu patinele laterale; capota spate se ridică și se coboară: închisă reține pământul între cuțite și rafinează patul germinativ, deschisă lasă să iasă bulgării mari și resturile.
Dimensiuni, greutate și livrare
Lățime de lucru 1495 mm, lățime totală 1700 mm, înălțime 1030 mm, lungime 720 mm, greutate 360 kg; reductorul este la 590 mm de sol. Călătorește pe palet de 80 × 173 × 82 cm (442 kg brut, 1,13 m³) cu livrare gratuită; la descărcare este nevoie de un stivuitor sau de ridicătorul tractorului. Mașina respectă Directiva Mașini CE, este certificată TÜV Austria și are doi ani garanție.

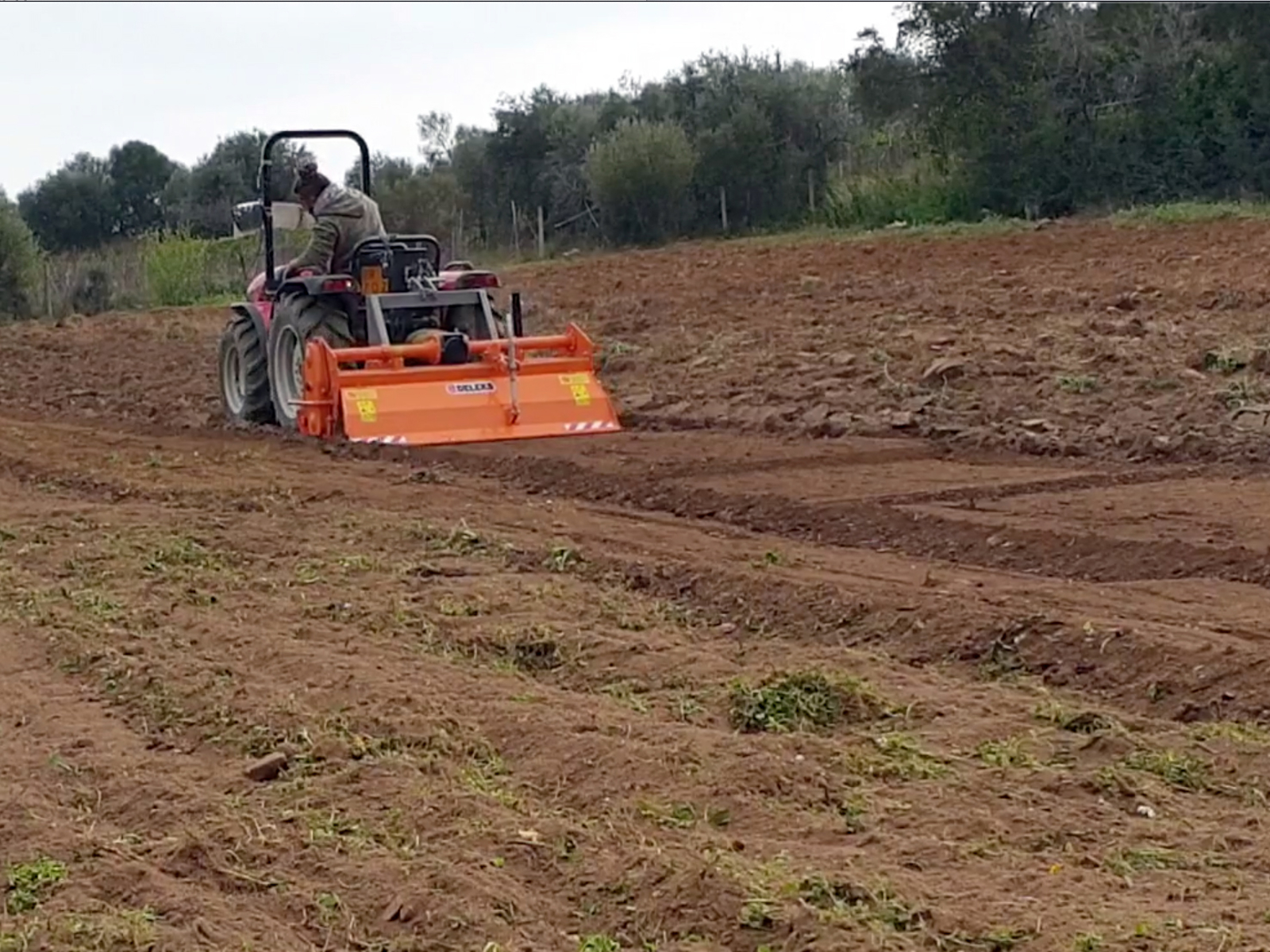

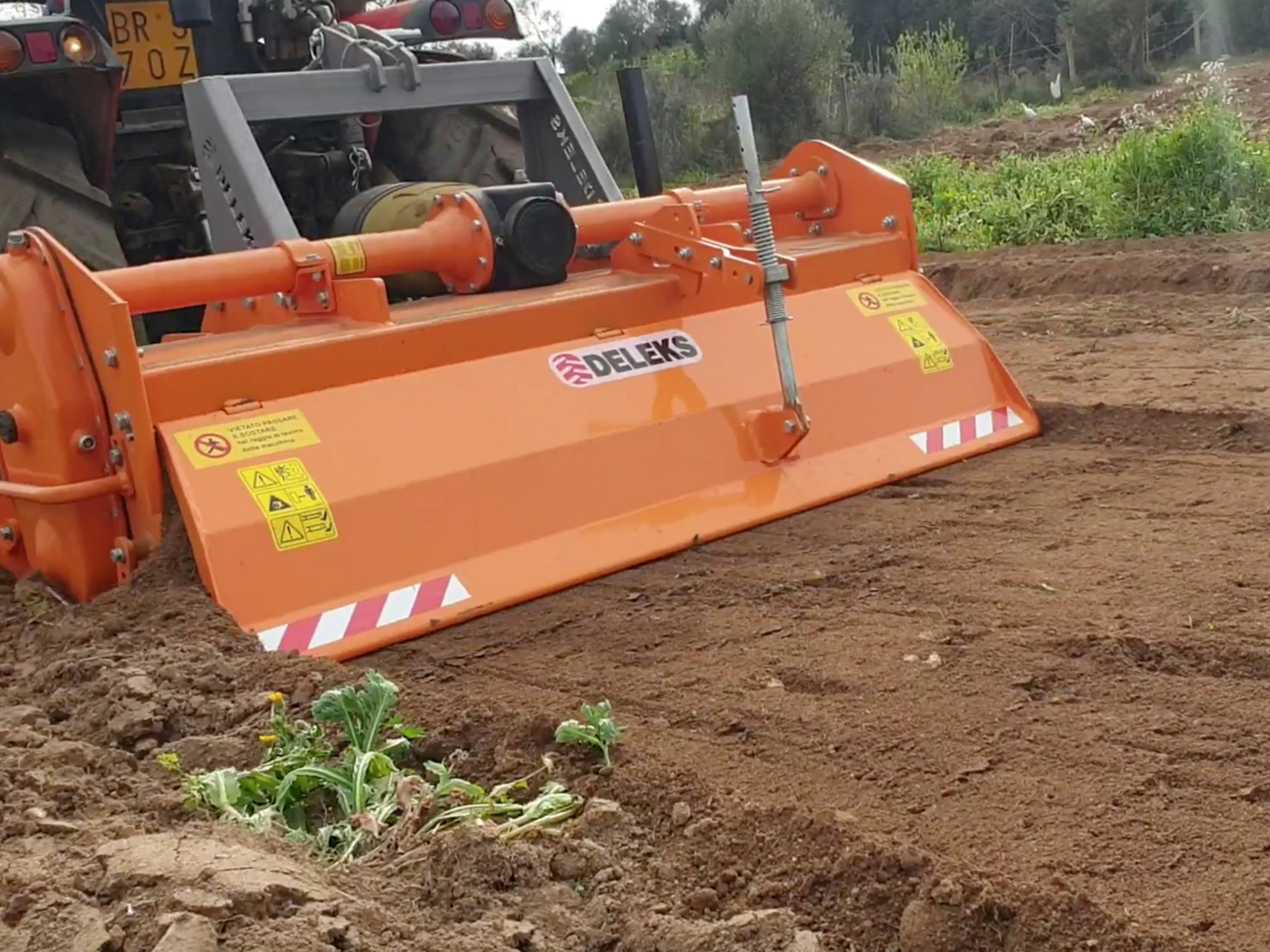

Unde lucrează
- Vie și livadă: interval și lucru sub rând cu freza deplasată spre rând, fără a apropia tractorul de plante
- Legumicultură și pepinieră: pregătirea patului germinativ și de plantare, încorporarea îngrășămintelor și a resturilor, lucru până la marginea straturilor
- Câmp deschis și teren nelucrat: rafinarea arăturii și pregătirea în două treceri cu rotorul la 210 rpm
- Întreținerea spațiilor și a marginilor de drum: lucru lipit de ziduri, garduri și șanțuri cu freza decalată față de tractor
Opționale și piese de schimb
Pe pagină găsiți și setul de 10 cuțite elicoidale DFH, șuruburile și piulițele cuțitelor (câte 20), tirantul central mecanic de 680 sau 730 mm și reductorul pentru priza de putere, precum și cardane și ambreiaje de schimb: comandați-le odată cu freza sau ulterior.
FAQ
Care este diferența dintre DFHIDR-150 și DFH-150 cu prindere fixă?
Același rotor, aceleași cuțite, același reductor: DFHIDR-150 adaugă cadrul culisant cu cilindru hidraulic și cursă de 330 mm, comandat din tractor. Merită pentru cine lucrează între rânduri sau de-a lungul marginilor; pentru câmp deschis, DFH-150 fixă costă mai puțin și cântărește 352 kg.
De ce are nevoie tractorul pentru deplasarea hidraulică?
Un distribuitor cu dublu efect liber: cilindrul împinge și trage freza, deci are nevoie de debit în ambele sensuri. Furtunurile și cuplele rapide agricole standard de 1/2" sunt furnizate. Tractoarele de livadă din această clasă au în mod normal cel puțin unul; dacă este ocupat de alt utilaj, un deviator adaugă o a doua ieșire.
Cardanul este inclus? Cum se reglează ambreiajul?
Da: cardan CE de categoria 6 și 1000 mm cu ambreiaj de fricțiune bidisc Ø 180 mm este de serie. Ambreiajul se reglează în funcție de tractor și de teren, conform manualului: prea strâns nu protejează transmisia, prea slab patinează și se încălzește.

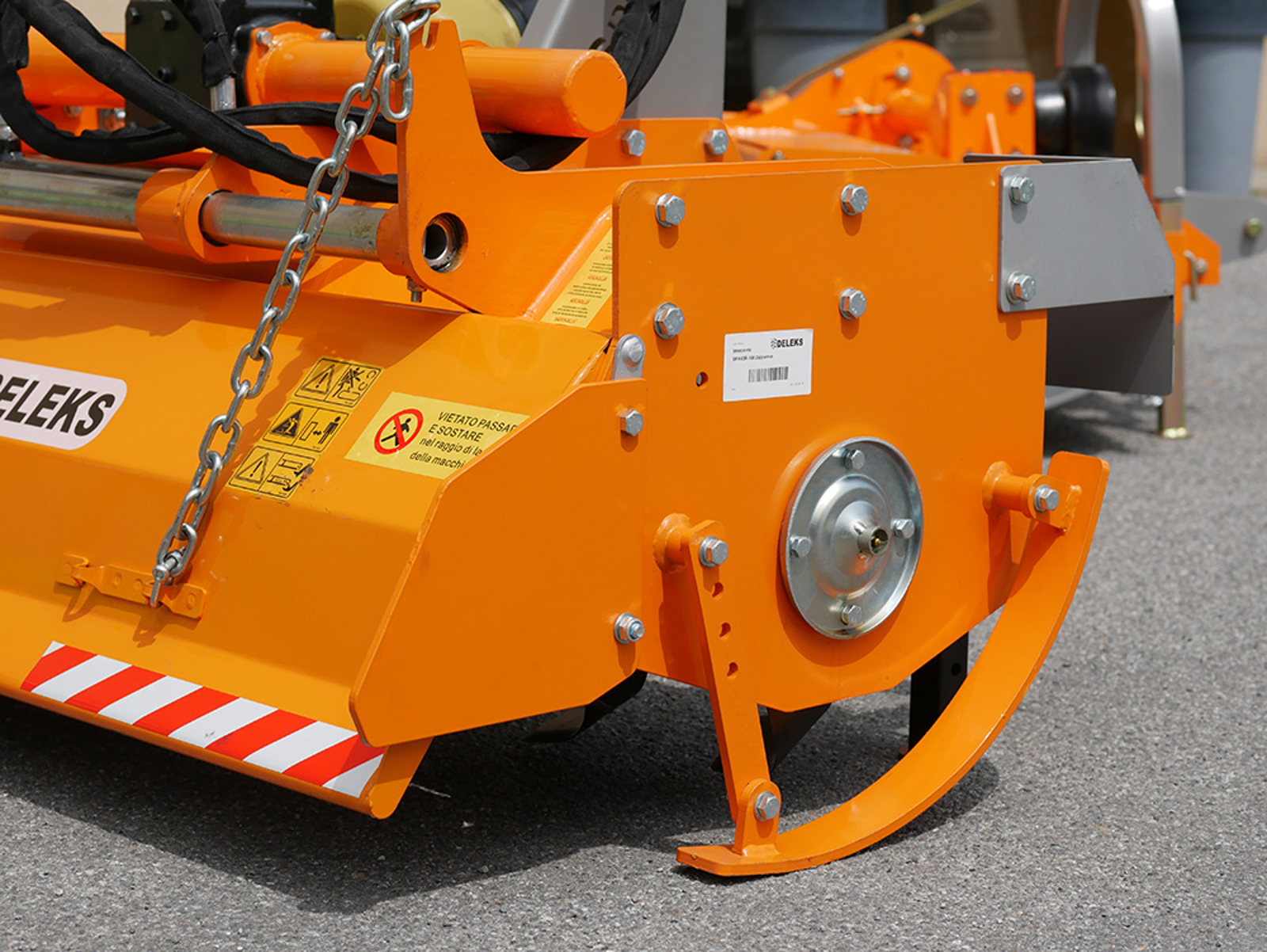

La ce adâncime lucrează și cum se reglează adâncimea?

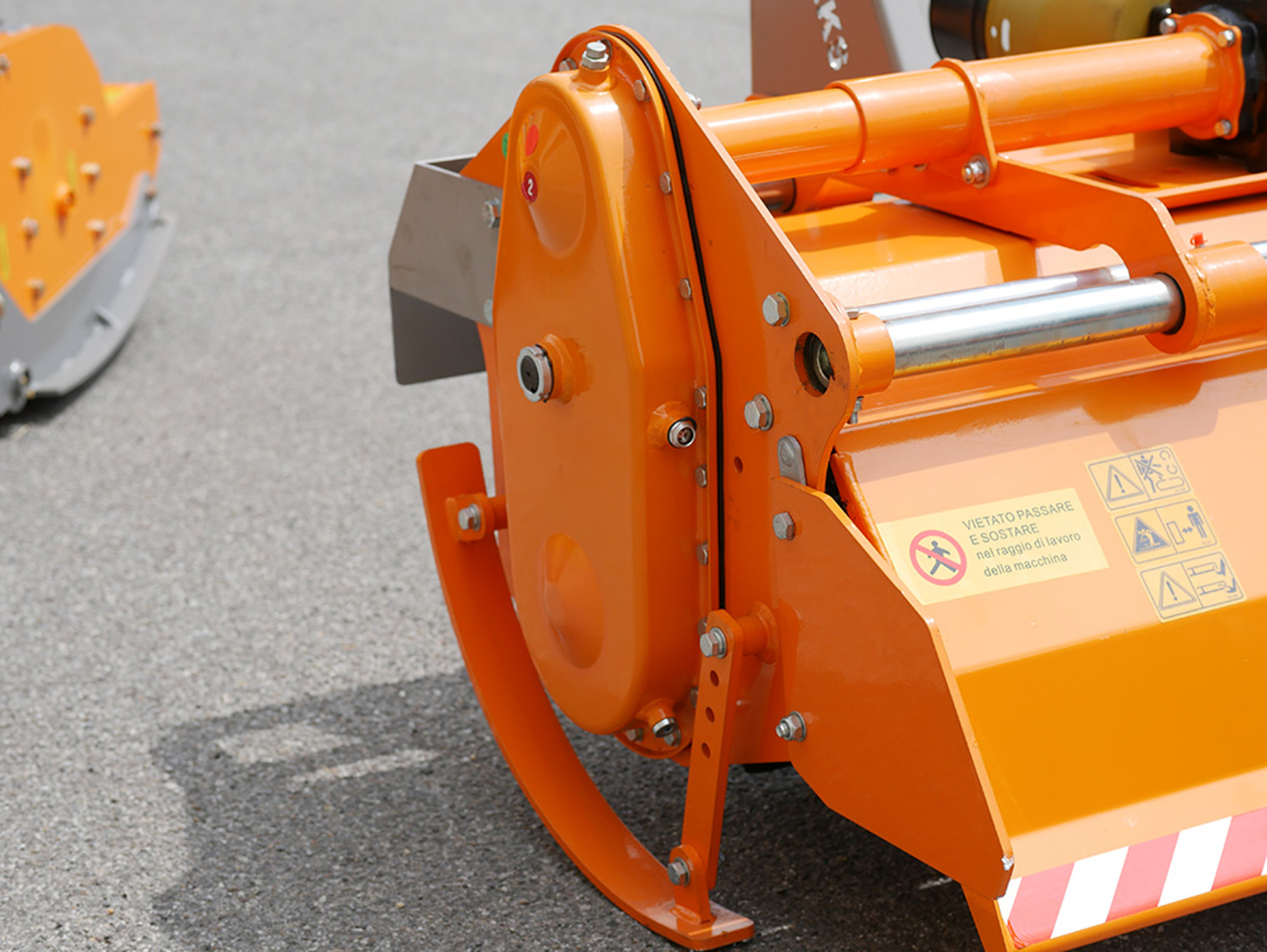

16-20 cm. Adâncimea se reglează cu patinele laterale și se ajustează fin cu tirantul central; pe teren tare, o primă trecere mai puțin adâncă și a doua la adâncime maximă dau cel mai bun rezultat.
Ce întreținere necesită?
La începutul sezonului se verifică nivelul uleiului din reductor (SAE 120) și din transmisia laterală, uzura cuțitelor și strângerea șuruburilor; înainte de fiecare utilizare se gresează punctele indicate în manual și se verifică furtunurile și racordurile hidraulice și ambreiajul cardanului. Cuțitele uzate se înlocuiesc cu setul de 10.
Piese de schimb și asistență DELEKS®
Piesele de schimb originale pleacă din depozitele DELEKS® din Europa: cuțite, roți dințate, bolțuri, rulmenți, cardane, ambreiaje, simeringuri și cilindrul de deplasare sunt în mod normal disponibile, atât pentru întreținerea curentă, cât și pentru reparații. Serviciul tehnic vă ajută să identificați piesa corectă pe desenele explodate, să faceți întreținerea și să alegeți freza și accesoriile potrivite tractorului dumneavoastră. Freza se livrează cu declarația de conformitate CE, factura și manualul de utilizare și întreținere, trimis și pe e-mail la expediere. Doi ani garanție și livrare gratuită.
CARACTERISTICI
| Caracteristici | Unità metrici |
|---|---|
| Lățime de lucru | 1495.0 mm |
| Lățimea totală | 1700.0 mm |
| Greutatea | 359.0 kg |
| Înălțime totală | 1030.0 mm |
| Puterea tractoarelor | 35 - 60 Cp |
| Atac de 3 puncte | Cat. 2 (ø 25.0-28.0mm) |
| Position of the gearbox | |
| Poziția multiplicatorului | Central |
| Distanța dintre cele 2 puncte inferioare | 745.0 - 870.0 mm |
| Lungimea totală | 720.0 mm |
| Distanta multiplicator de la sol | 590.0 mm |
| Transmisie: Tip | Roți dințate |
| Transmisie: Multiplicator | DELEKS 540 r/min (Garanție de 3 ani) |
| Transmisie: Direcția de rotație | Partea dreapta |
| Transmisie: Rotația rotor | 210 rpm |
| Transmisie: Uleiul din multiplicator | Da / SAE 120 - ISO 72925 |
| Rotor: Diametru | 76.0 mm |
| Rotor: Rulmenți | "GB276-6306(R) GB276-6309(L)" |
| Rotor: Grosimea plăcii | 8.0 mm |
| Adâncime de lucru | 160.0-200.0 mm |
| Arbore cardanic | CE 6x1000 mm + ambreiaj de fricțiune bidisc Ø180 mm |
| Rotor: diametru cu lamele | 480.0 mm |
| Rotor: nr. flanşe | 8 |
| Numărul de lame pe flanșă | 6 |
| Lame: cantitate | 42 |
| Lame: înălțime / lățime | 180.0 / 83.0 mm |
| Lame: extinderea curbei | 250.0 mm |
| Lame: distanța dintre găuri | 55.0 mm |
| Lame: diametrul găurilor | 13.0 mm |
| Lame: grosime | 6.0 mm |
| Deplasarea orizontală | 330.0 mm Hidraulic |
| Lame: greutate | 810.0 g |
| Greutate brută de expediere | 442 kg |
| Volumul ambalajului | 1.13 m3 |
| Mărimea ambalajului pentru expediere | 800.0*1730.0*820.0 mm |
