Tung sideforskjøvet beitepusser 180 cm DRAGON-180, forsterket kantklipper med slagler og kraftoverføringsaksel med dobbelt vidvinkelledd for traktorer fra 80 til 130 hk
DETALJER

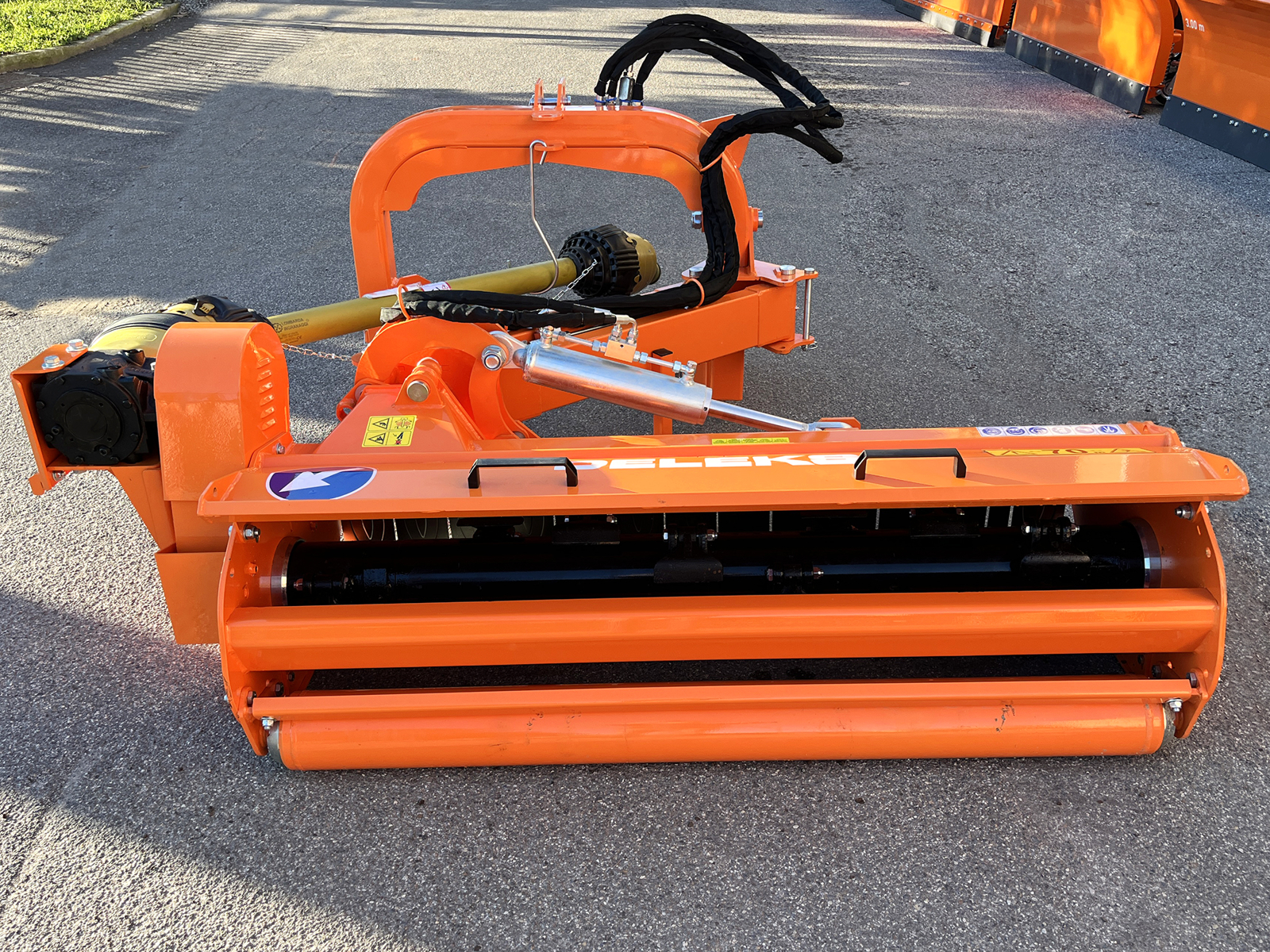

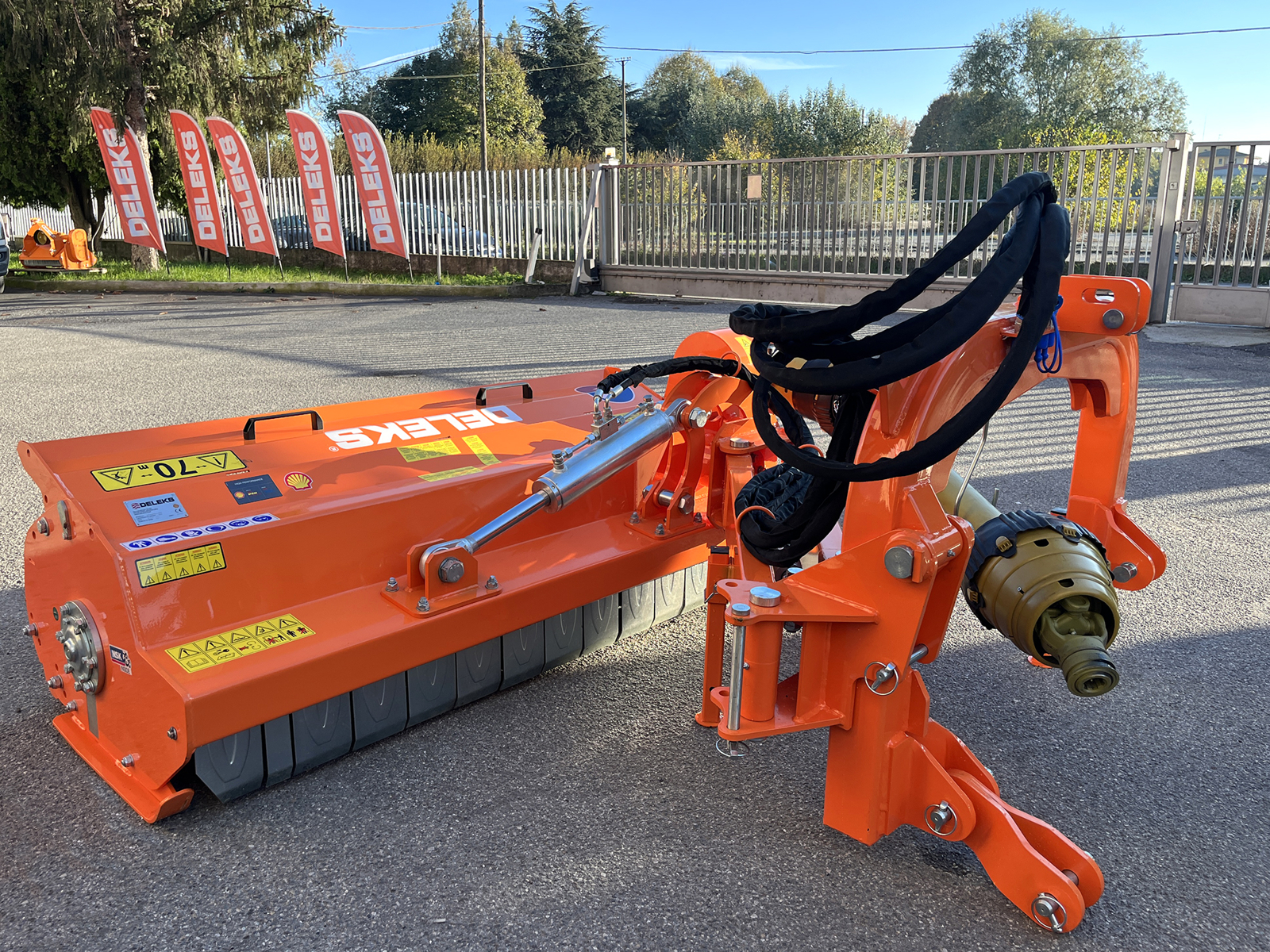

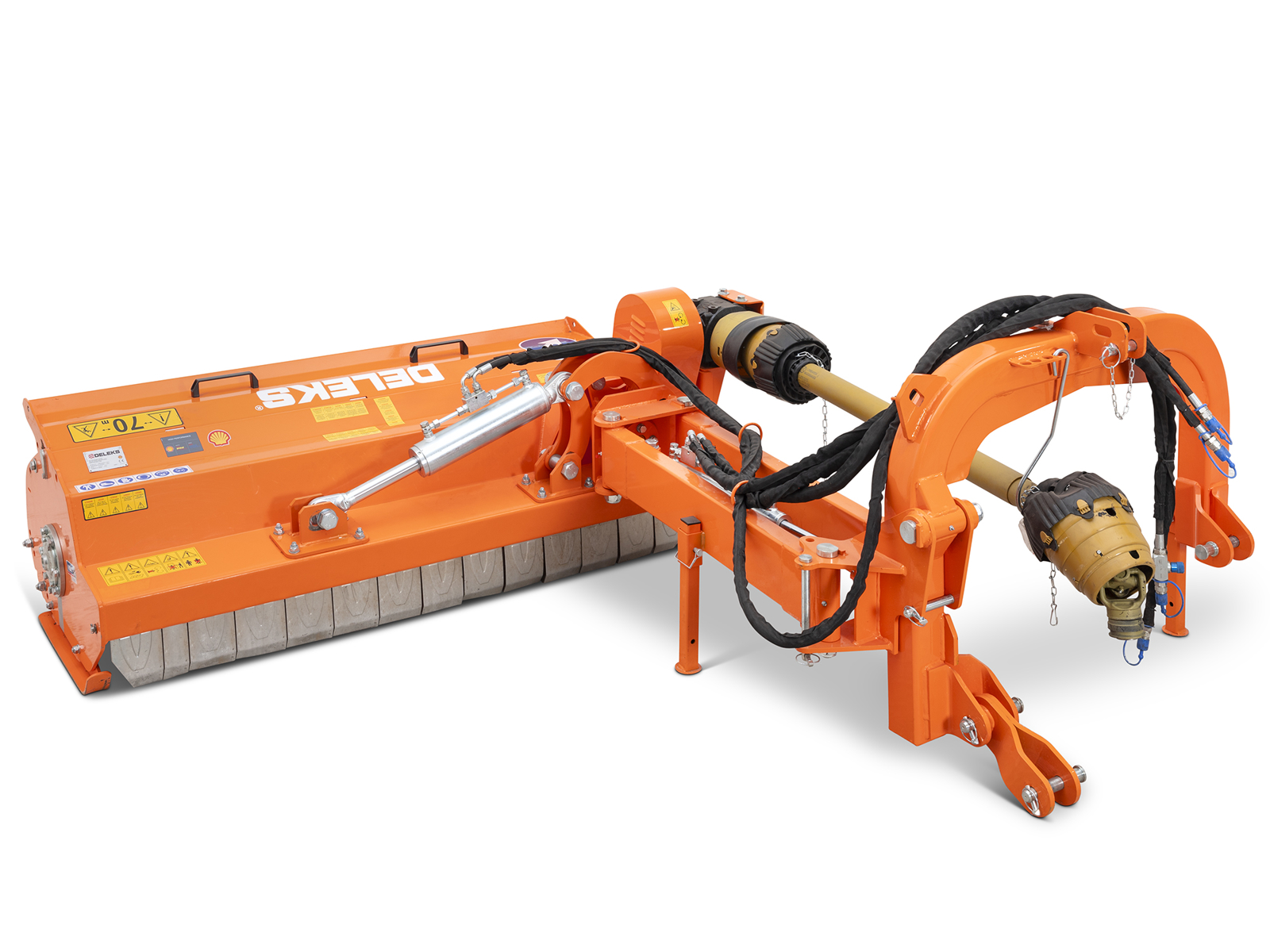

Tung sideforskjøvet beitepusser med 180 cm arbeidsbredde: DELEKS® DRAGON-180 er den tyngste kantklipperen med slagler i programmet, for traktorer fra 80 til 130 hk med trepunktsfeste kategori 2. To kraftigere hydraulikksylindere med sperreventil forskyver klippehodet ut til siden for traktoren og vinkler det fra +90° til -60°: det arbeider på veikanter, i grøfter, på skråninger og i bakker, og i loddrett stilling på hekker og kratt. Dobbelt klippehus med sideplater på 10 mm, forsterket bøyle på trepunktsfestet, ventil som regulerer oljemengden og 2 låsebolter for transport på vei. Rotoren på 168 mm, elektronisk balansert og lagret i NSK-lagre, har 16 slagler på 1100 g med 14 cm bred fot og kverner gress, bjørnebærkratt og kvist opptil 6-7 cm i diameter. Utvendig DELEKS®-vinkelgir for 540 o/min kraftuttak med frihjul og 3 års garanti, drift med 5 reimer, vekt 750 kg. Den er TÜV-sertifisert, leveres komplett med CE-godkjent kraftoverføringsaksel med vidvinkelledd i begge ender og har 2 års garanti; fraktkostnadene vises i handlekurven.
Hvilke traktorer den passer til
DRAGON-180 har 180 cm arbeidsbredde og passer til traktorer av alle merker fra 80 til 130 hk med 540 o/min kraftuttak og trepunktsfeste kategori 2 (bolter ø 25-28 mm, avstand mellom trekkstengene fra 840 til 970 mm): New Holland T5, John Deere 5-serien, Landini Rex, Deutz-Fahr, Massey Ferguson, Same, Case, Kubota M-serien og tilsvarende traktorer. Traktoren må ha 4 hydraulikkuttak på ½ tomme: maskinen har 2 sylindere og 4 slanger med landbrukshurtigkoblinger og arbeider med en oljemengde på 18-22 l/min ved 120-150 bar. Vinkelgiret sitter 650 mm over bakken. Den passer både på flat mark og i skråninger.
Kraftigere sylindere, sideforskyvning og vinkling
To kraftigere, italienskproduserte hydraulikksylindere med sperreventil, som betjenes fra førersetet med traktorens hydraulikkuttak, forskyver klippehodet til siden og vinkler det fra +90° oppover til -60° nedover; en egen ventil regulerer oljemengden. Med armen helt ute arbeider klippehodet i et belte fra ca. 0,9 m til 2,7 m fra traktorens midtlinje, på høyre side. Sideforskjøvet og vinklet klipper DRAGON-180 veikanter, grøfter og skråninger; sideforskjøvet og stilt loddrett tar den kratt og hekker; vannrett arbeider den mellom radene. Vinkelgiret sitter på utsiden av klippehuset – en plassering som hjelper med å få klippehodet ut forbi traktorens bredde. Trepunktsfestet har forsterket bøyle og Anti Shock-system: forbindelsen mellom trepunktsfestet og armen er ikke stiv, slik at klippehodet kan følge terrenget over ujevnheter. Til transport på vei finnes 2 låsebolter.

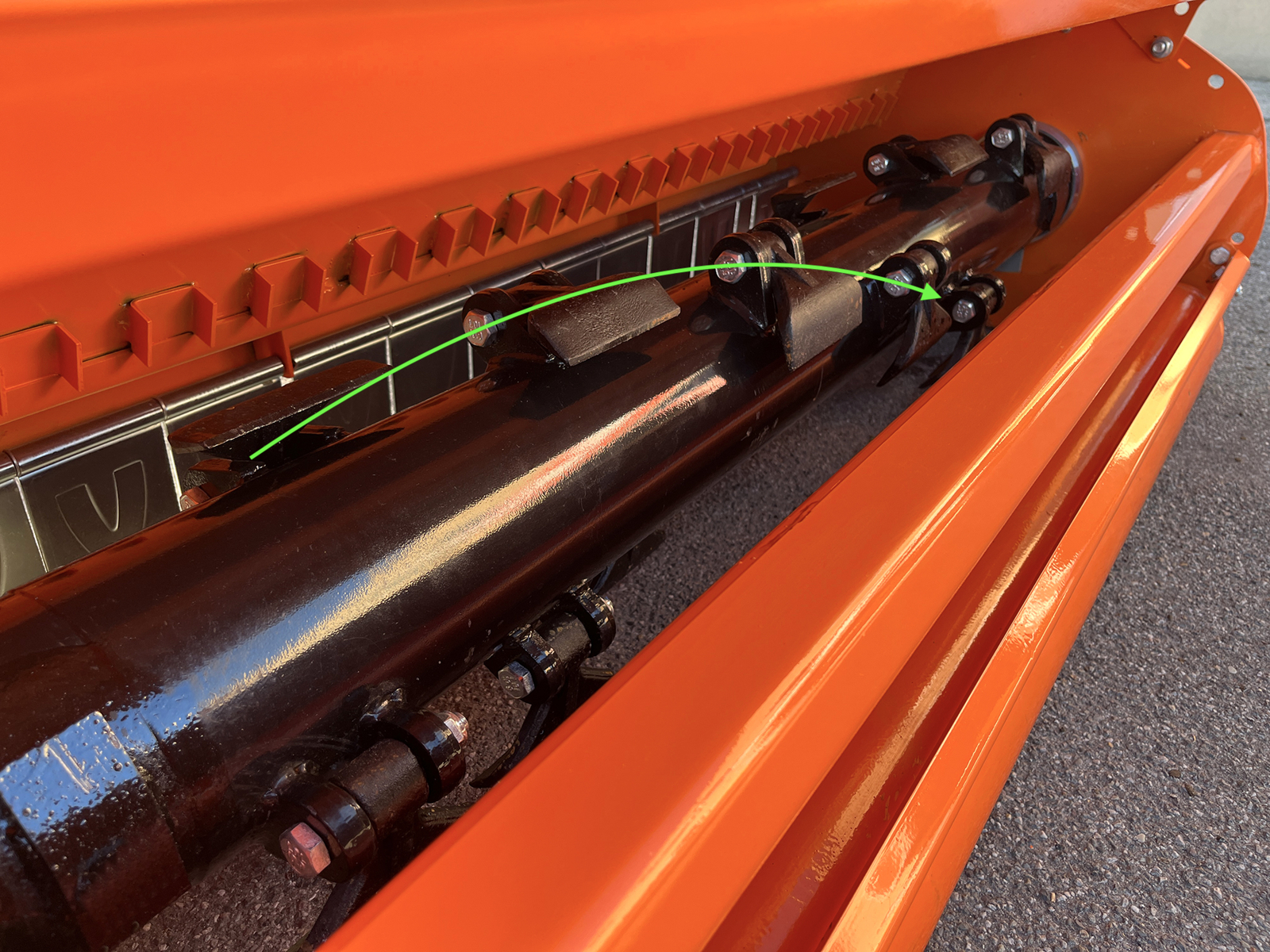

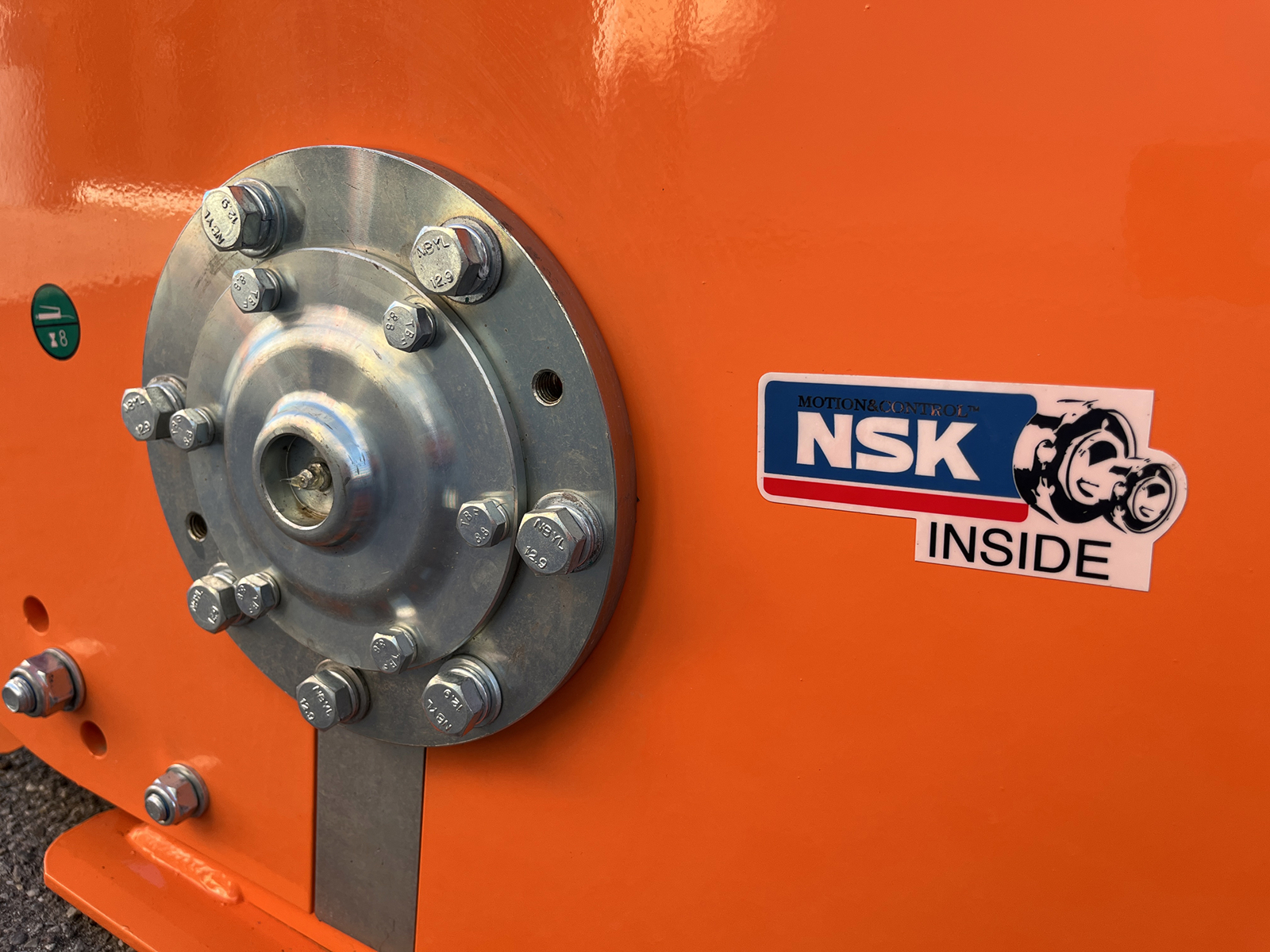

Rotor på 168 mm i NSK-lagre, 16 slagler på 1100 g
Rotoren har 168 mm diameter og rør med 8 mm godstykkelse; den er elektronisk balansert, går med 2134 o/min og er lagret i japanskproduserte NSK-lagre. De 16 slaglene på 1100 g, med 140 mm bred fot, kverner gress, bjørnebærkratt og kvist opptil 6-7 cm i diameter. Som tilvalg finnes et sett med 54 kniver (COLTELLI54TORO) som monteres i stedet for slaglene.

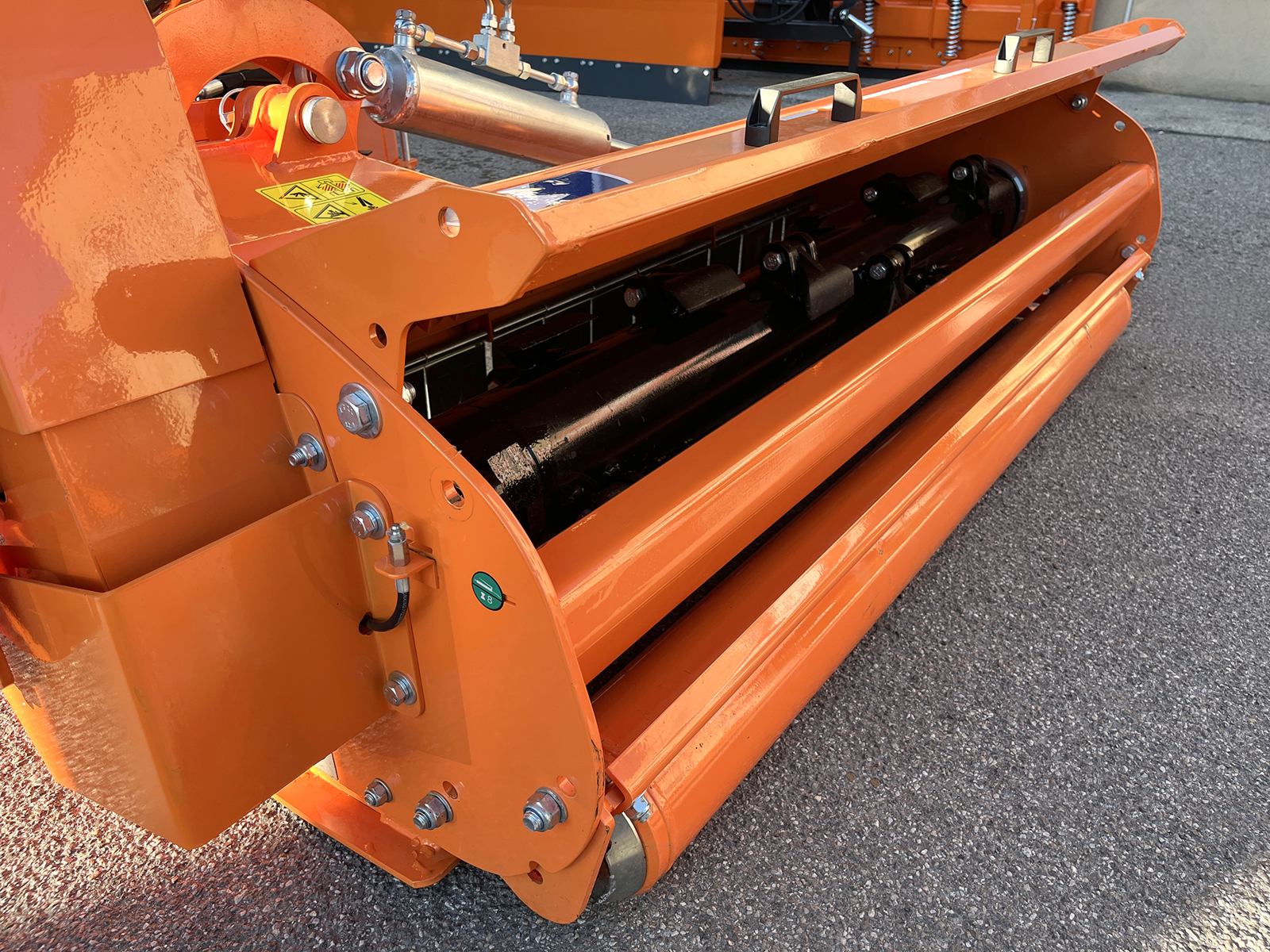

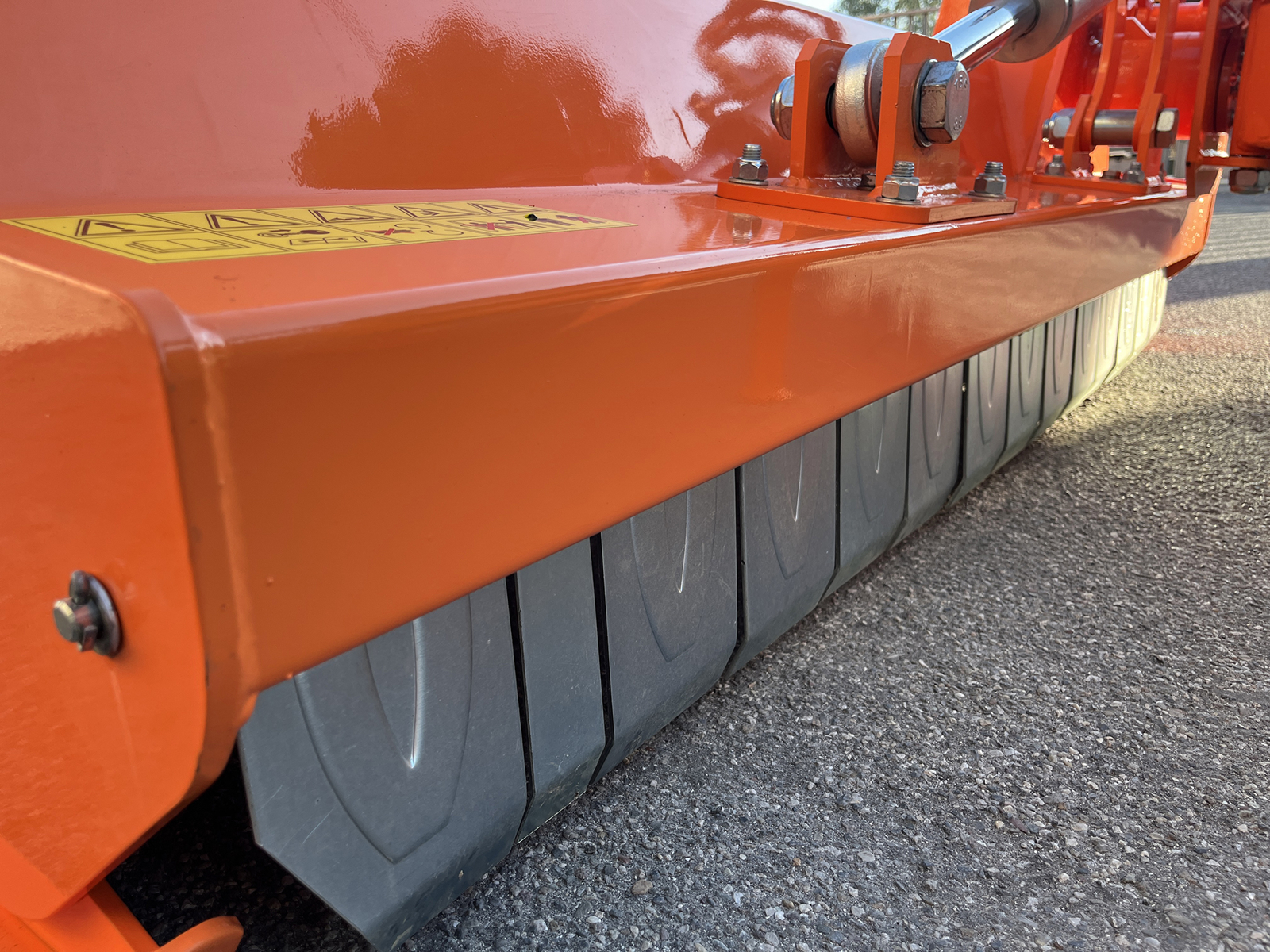

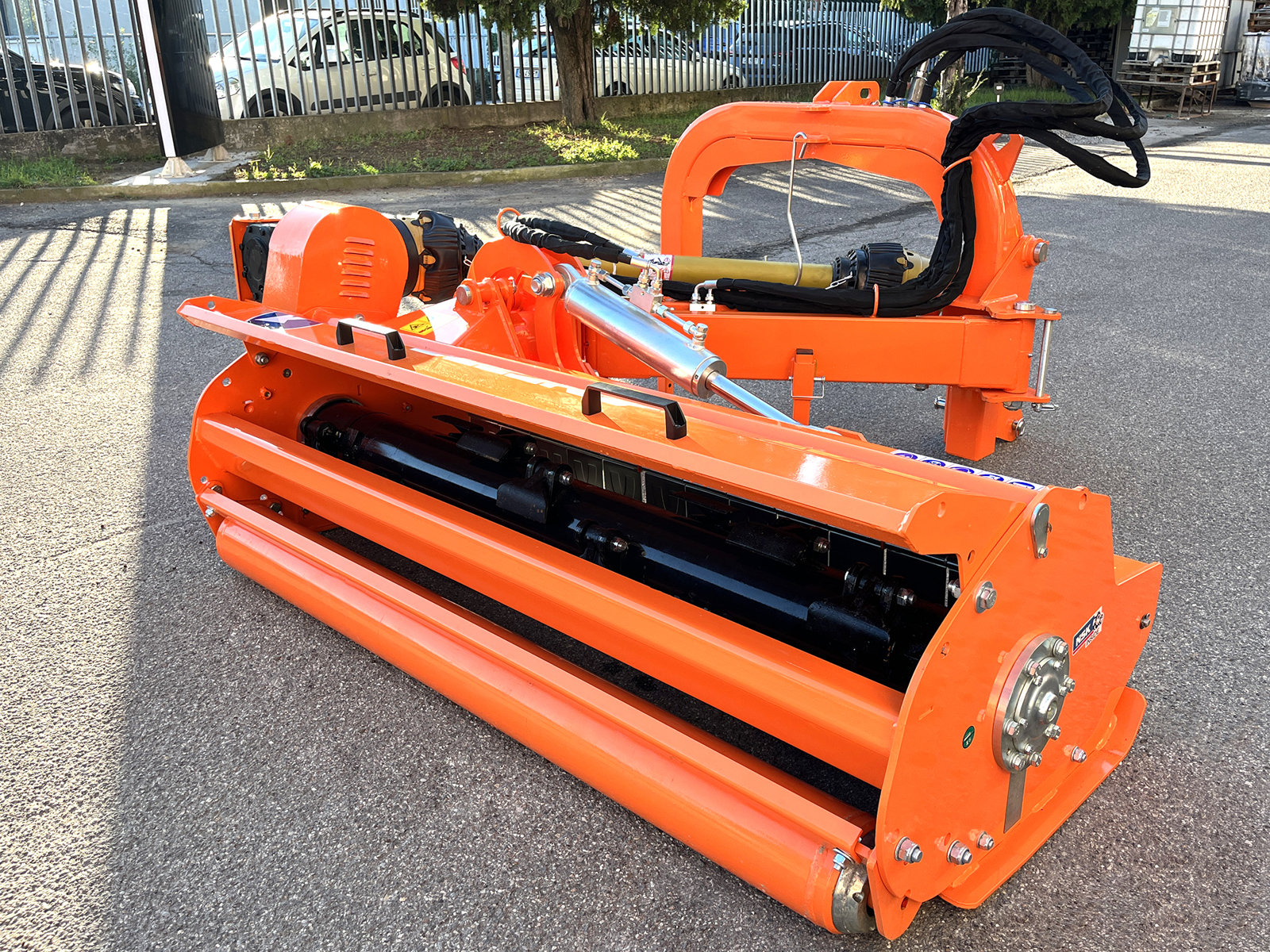

Dobbelt klippehus med sideplater på 10 mm, bakrulle og klippehøyde
DRAGON-180 har dobbelt klippehus. Rammen er 5 mm tykk, med forsterkninger, sideplatene 10 mm og sidemeiene 8 mm. Bakrullen på 152 mm og sidemeiene gir en klippehøyde fra 35 til 95 mm.

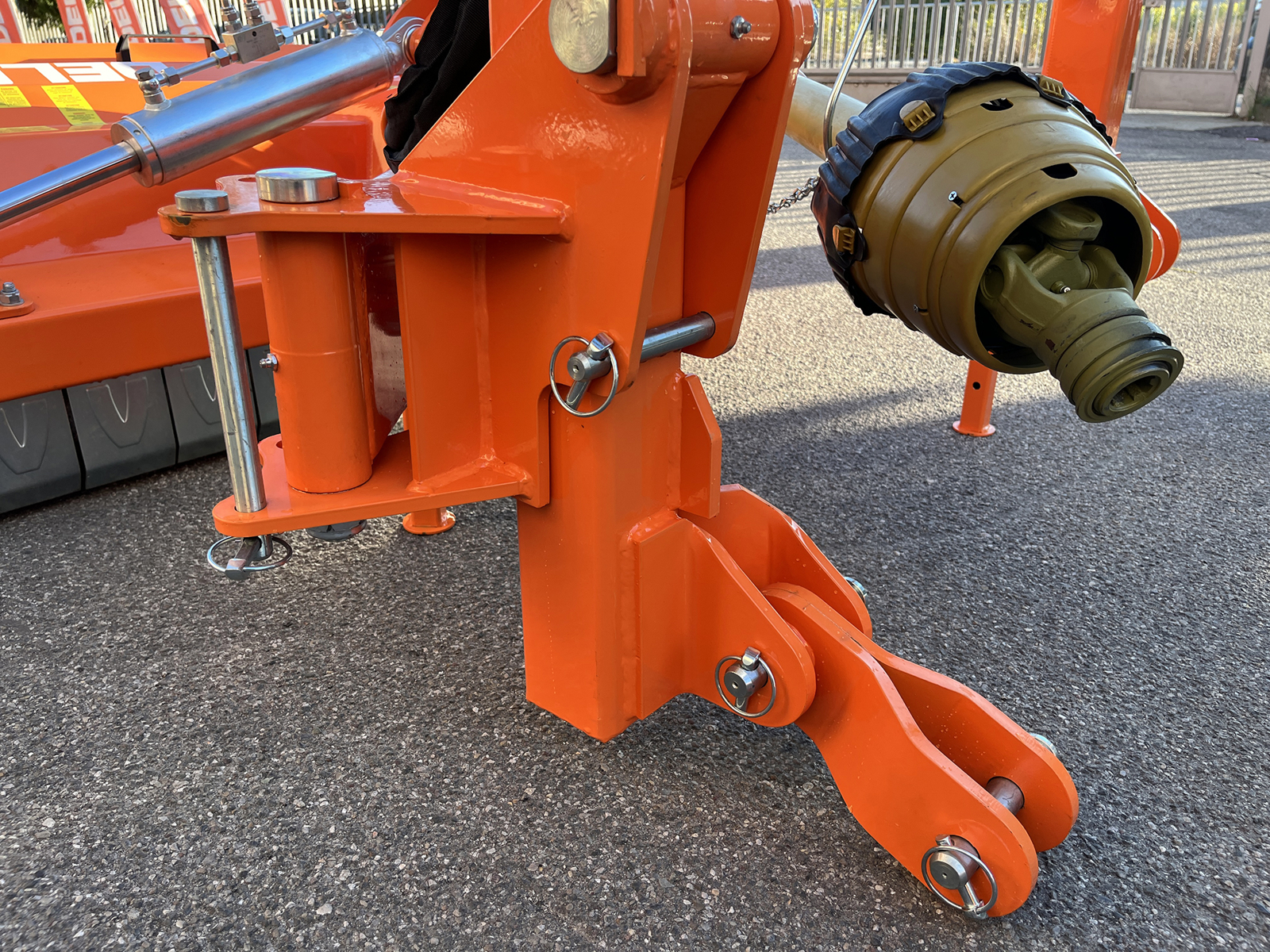

Utvendig vinkelgir med frihjul, 5 reimer og aksel med dobbelt vidvinkelledd
DELEKS®-vinkelgiret for 540 o/min kraftuttak har frihjul og 3 års garanti: når kraftuttaket kobles ut, fortsetter rotoren å gå av egen tyngde og stopper av seg selv, uten å dra med seg traktorens drivverk. Kraften overføres til rotoren med 5 kilereimer 17x1300; reimspenningen justeres utenfra med en stillbar strammer. Den CE-godkjente kraftoverføringsakselen i kategori 6, 1800 mm lang, følger med: i motsetning til aksler med vidvinkelledd bare i den ene enden har den homokinetiske vidvinkelledd i begge ender, slik at den tåler store arbeidsvinkler både på traktorsiden og på maskinsiden, også når kantklipperen er forskjøvet og vinklet.

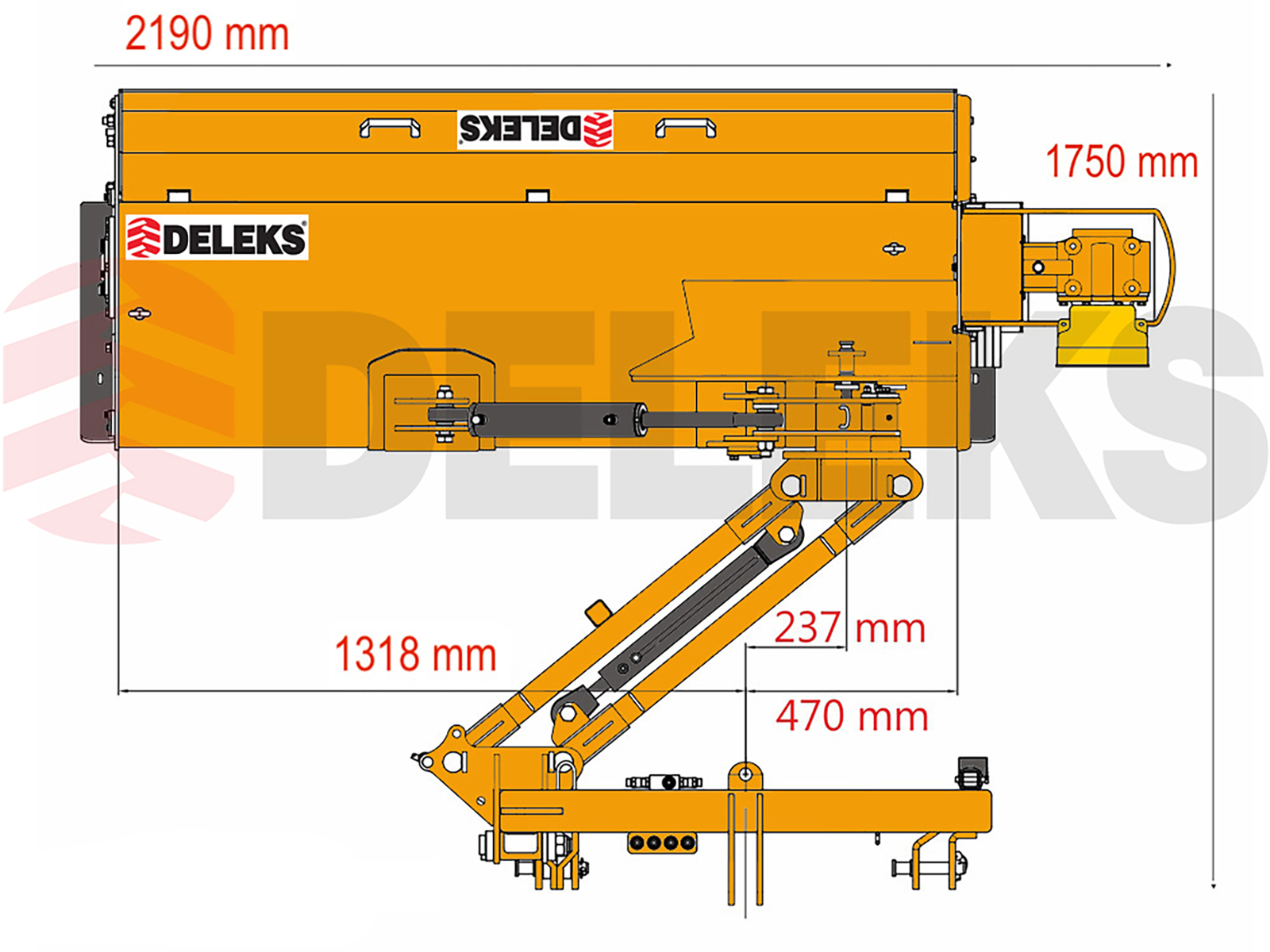

Mål, vekt og levering
Arbeidsbredde 1795 mm, total bredde 2190 mm, lengde 1750 mm med armen trukket inn, høyde 1150 mm, vekt 750 kg. Den leveres på pall, i emballasje på 220 × 100 × 100 cm (833 kg brutto, 2,20 m³); fraktkostnadene vises i handlekurven. Den oppfyller maskindirektivet (CE), er TÜV-sertifisert og har 2 års garanti.

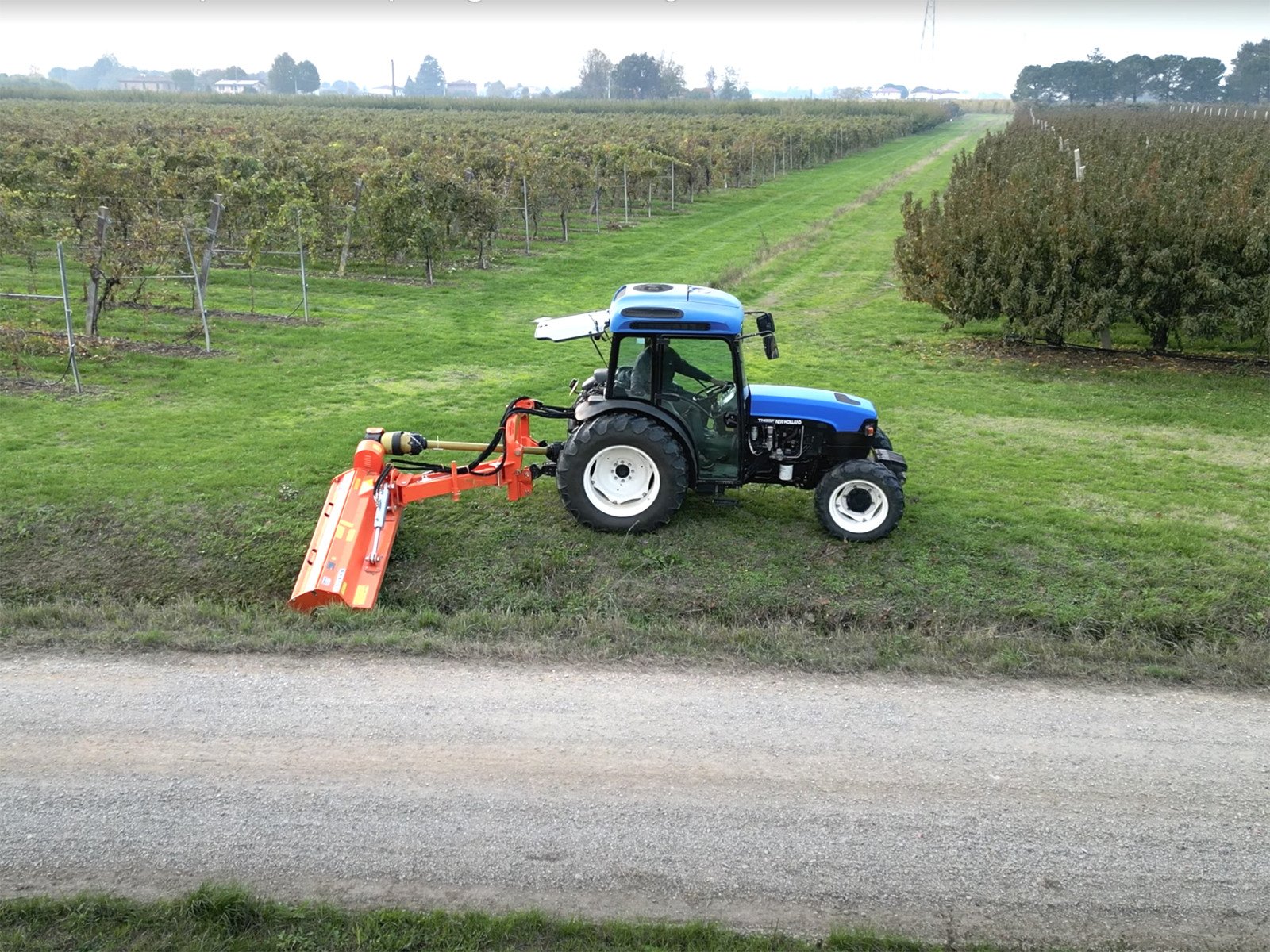

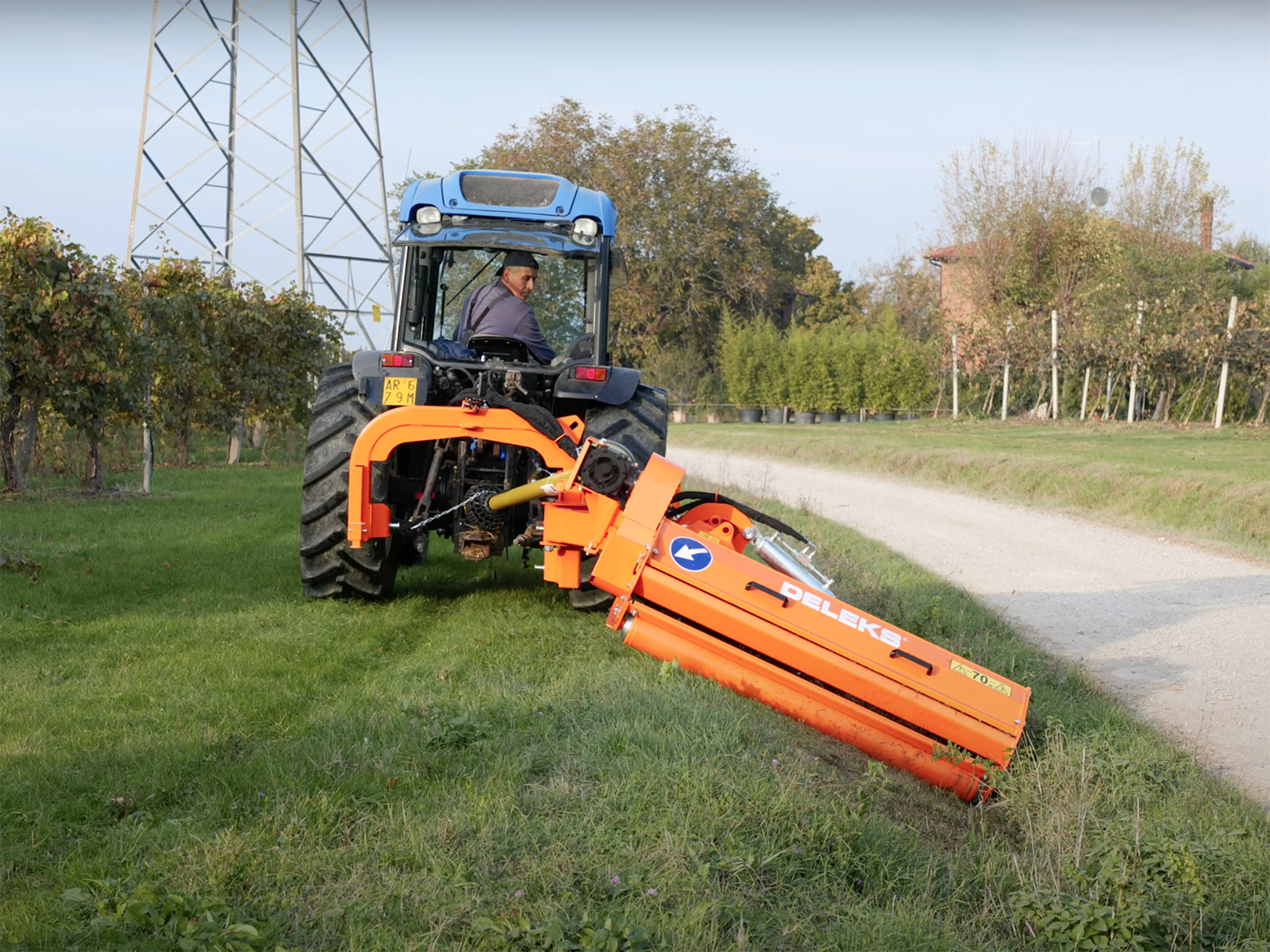

Bruksområder
- Veikanter, sideterreng og kommunalt vedlikehold: klippehodet forskjøvet til siden
- Grøfter, skråninger og bakker: klippehodet vinklet ned til -60°

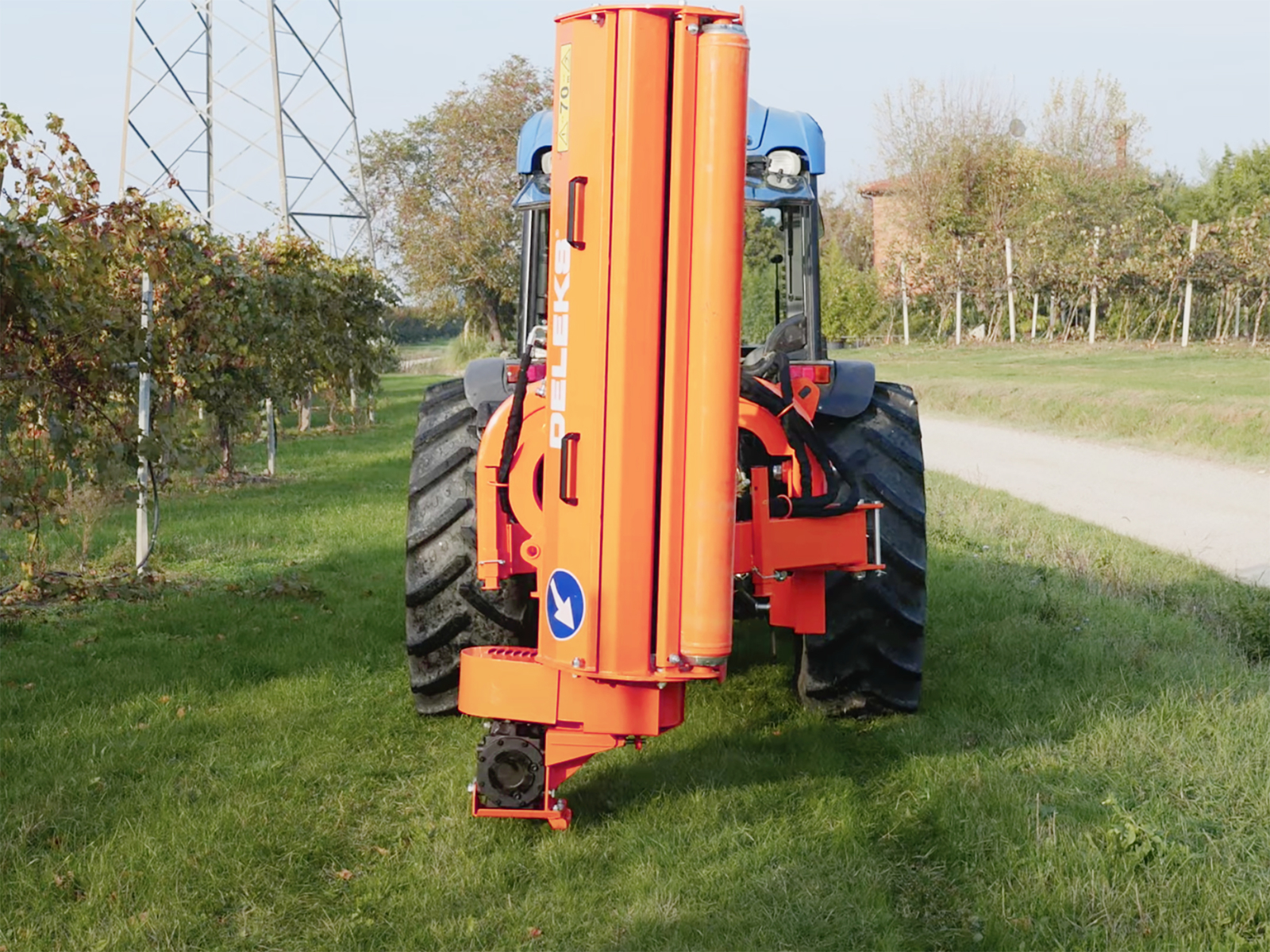

- Hekker og kratt: klippehodet i loddrett stilling, +90°
- Høyt gress, bjørnebærkratt og kvist opptil 6-7 cm i diameter
- Veivedlikehold, kommuner og entreprenører: veikanter og kanaler, med traktorer fra 80 til 130 hk
Tilbehør og reservedeler
Direkte fra produktsiden kan du legge til i bestillingen: settet med 10 slagler (MAZZE10A), de 10 mutrene og boltene til slaglene (DB10A), settet med 54 kniver (COLTELLI54TORO), settet med 5 reservereimer (CINGHIE5DRAGON), reserveboltene til trepunktsfestet kategori 2 (3PERNI2A), toppstaget på 680 mm (BE0124) og toppstaget på 730 mm (BE0125). Øvrige reservedeler identifiseres på sprengskissene sammen med teknisk service.
FAQ
Hvor mange hk trenger DRAGON-180?
Fra 80 til 130 hk, med 540 o/min kraftuttak og trepunktsfeste kategori 2. Løftet teller også: det må klare kantklipperens 750 kg.

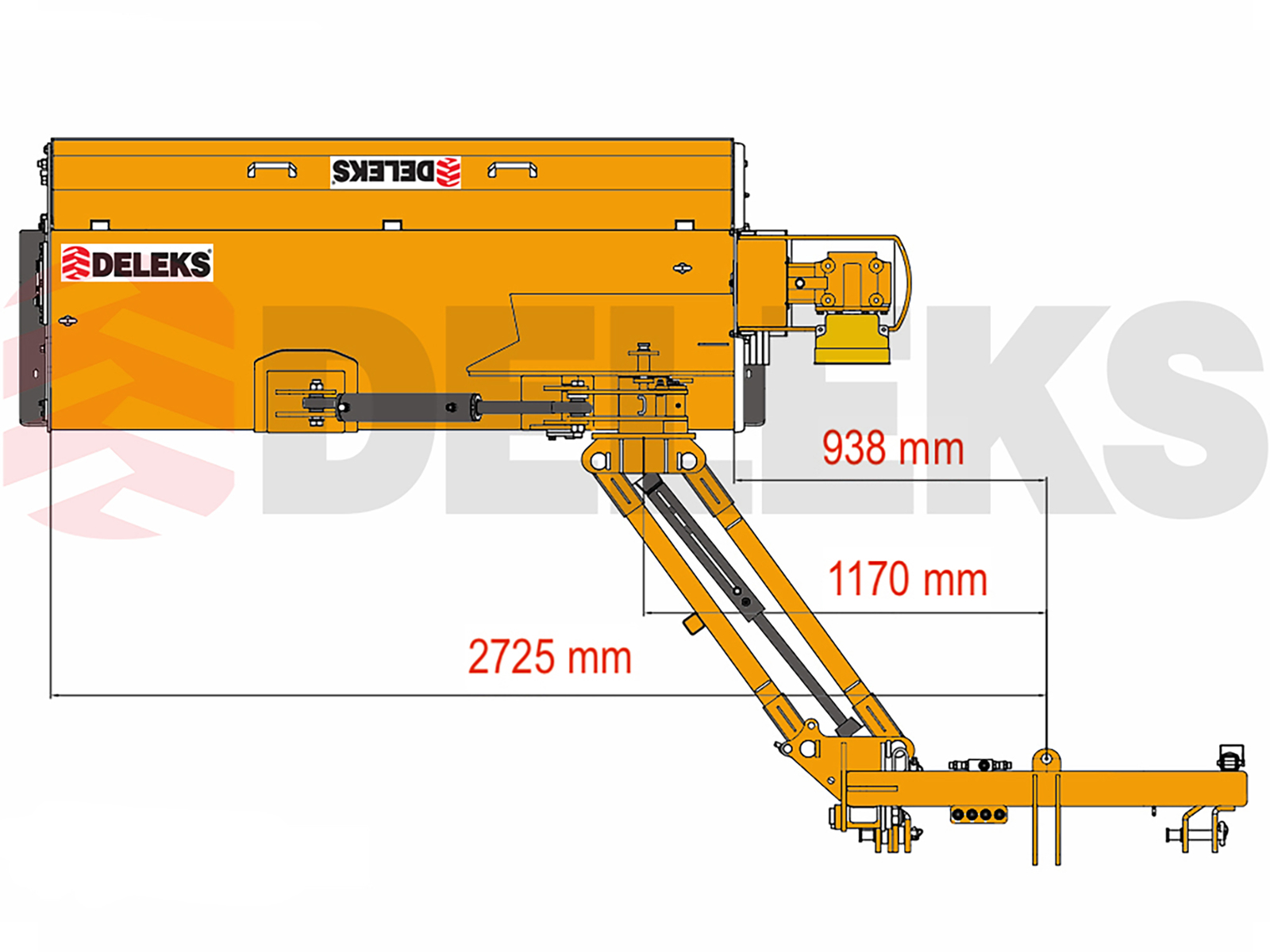

Hvor langt ut til siden rekker DRAGON-180?
Med armen helt ute arbeider klippehodet i et belte fra ca. 0,9 m til 2,7 m fra traktorens midtlinje, på høyre side.

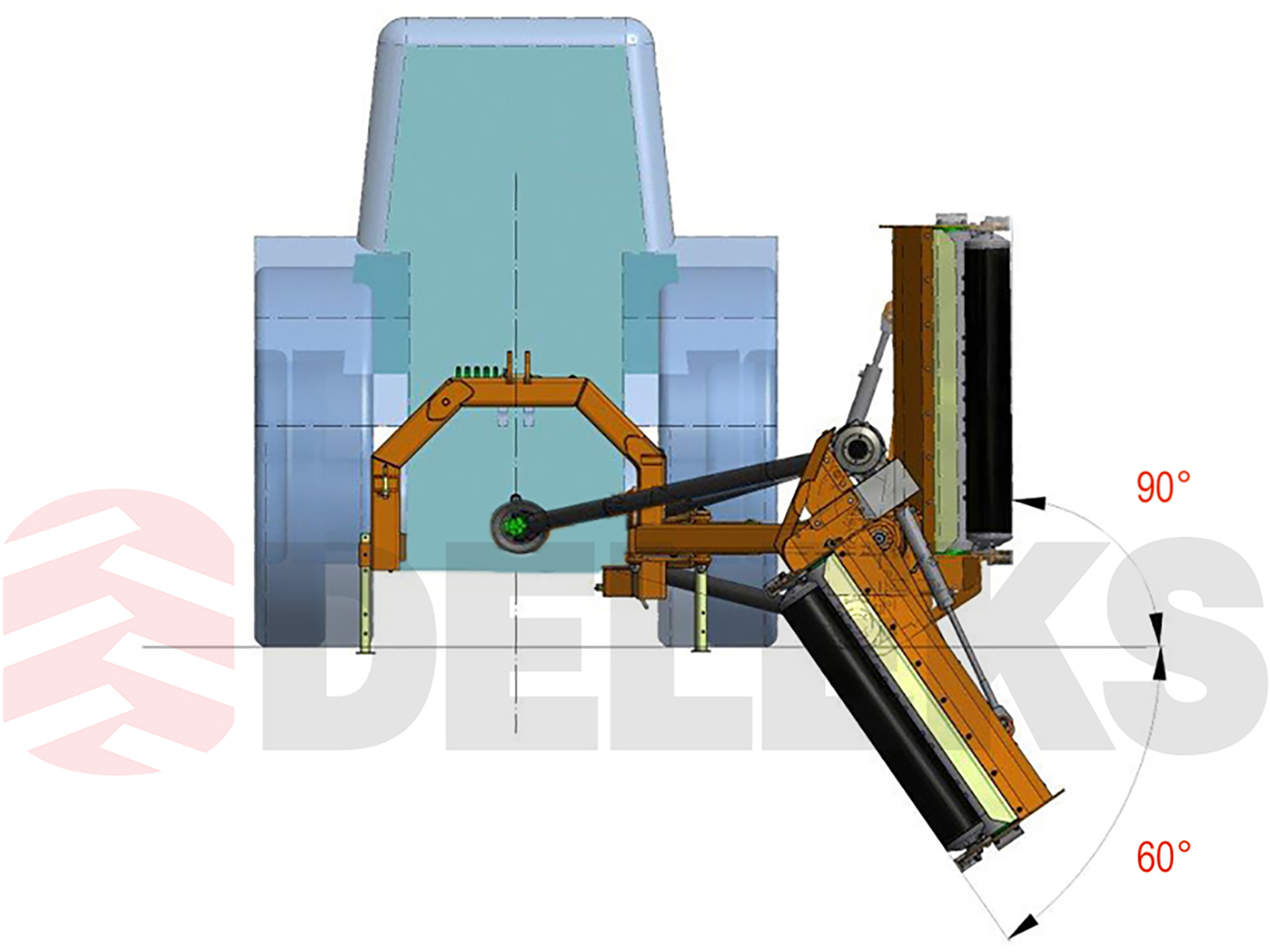

Hvor mye kan klippehodet vinkles?
Fra +90° oppover, loddrett, for hekker og kratt, og ned til -60°, for grøfter og skråninger.

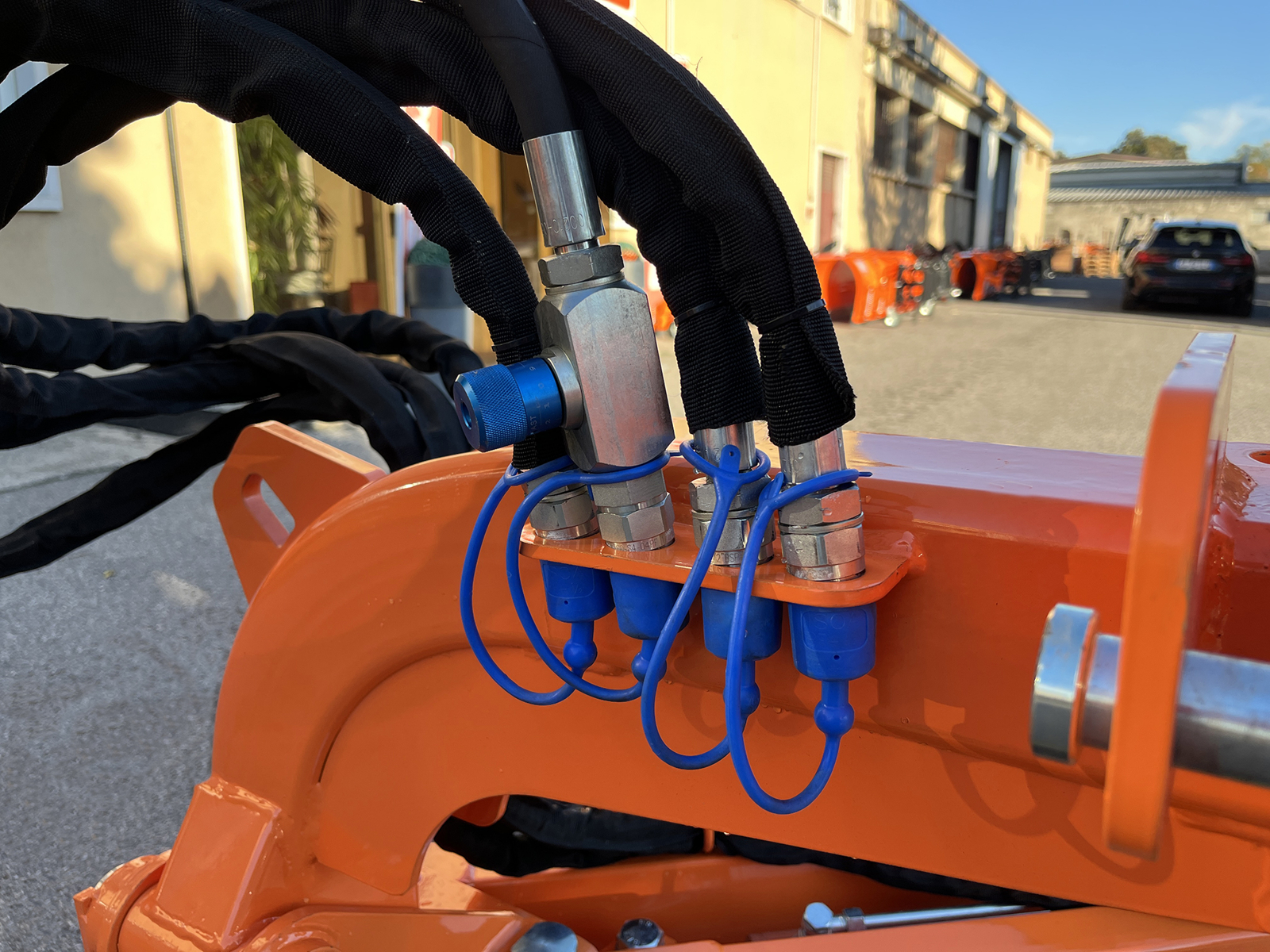

Hva trengs på traktoren for å betjene den?
4 hydraulikkuttak på ½ tomme til kantklipperens 4 slanger med landbrukshurtigkoblinger: de styrer sideforskyvningen og vinklingen.
Hvilke greiner kverner den?
Høyt gress, bjørnebærkratt og kvist opptil 6-7 cm i diameter.
Slagler eller kniver?
Som standard har den 16 slagler på 1100 g med 14 cm bred fot. Som tilvalg finnes et sett med 54 kniver (COLTELLI54TORO) som monteres i stedet for slaglene.
Hvordan stilles klippehøyden?
Fra 35 til 95 mm, med bakrullen og sidemeiene.
Følger kraftoverføringsakselen med?
Ja: CE-godkjent kraftoverføringsaksel i kategori 6, 1800 mm lang, med vidvinkelledd i begge ender.
Hva er forskjellen fra ALCE?
ALCE er den tunge kantklipperen fra 140 til 220 cm og fra 540 til 720 kg, for traktorer fra 50 til 110 hk, med rotor på 152 mm og 4 reimer. DRAGON er den forsterkede utgaven, fra 750 til 815 kg, for traktorer fra 80 til 130 hk: rotor på 168 mm i NSK-lagre, 5 reimer, sideplater på 10 mm og kraftigere sylindere med sperreventil.
Reservedeler og service fra DELEKS®
Originale reservedeler sendes fra DELEKS® sine lagre i Europa: slagler, fester, reimer, lagre, bakrulle, meier og drivverksdeler er tilgjengelige både til vanlig vedlikehold og til reparasjoner. DELEKS® kundeservice følger opp hver kunde direkte: teknisk rådgivning, garantisaker, originale reservedeler som identifiseres på sprengskissene, og hjelp til å velge riktig beitepusser og tilbehør til traktoren. Med maskinen følger CE-samsvarserklæring, faktura og bruks- og vedlikeholdsanvisning. 2 års garanti; fraktkostnadene vises i handlekurven.
KARAKTERISTIKKER
| Karakteristikk | Unità Metrisk | Unità US o Feet |
|---|---|---|
| Arbeidsbredde | 1795.0 mm | 5.89 ft |
| Total bredde | 2190.0 mm | 7.18 ft |
| Maks/min. klippe høyde | 35.0 - 95.0 mm | 1.38 - 3.74 in |
| Vekt | 750.0 kg | 1650.0 lb |
| Total høyde | 1150.0 mm | 3.77 ft |
| Traktor hk | 80 - 130 | 80 - 130 Hp |
| 3-punkts feste | Kat. 2 (ø 25.0-28.0 mm) | Kat. 2 (ø 25.0-28.0 mm) |
| Gearboks plassering | eksternt | external |
| Deksel høyde | 470.0 mm | 18.50 in |
| Avstand mellom de 2 nederste festene | 840.0 - 970.0 mm | 32.68 - 38.19 in |
| Antall hammer kniver | 16 | 16 |
| Maksimal klippe diameter | 40.0-50.0 mm | 1.57 - 1.97 in |
| Total lengde | 1750.0 mm (bak traktoren) | 5.74 ft (bak traktoren) |
| Distanse mellom PTO festet og bakken | 650.0 mm | 25.60 in |
| Tykkelse på dekselet | 7.0 mm + forsterkning | 0.2 in + reinforcements |
| Tykkelse på dekselets sidestykke | 10.0 mm | 0.40 in |
| Tykkelse på glidesko | 8.0 mm | 0.31 in |
| Kraftoverføring: Metode | V-Reimer | V-Reimer |
| Kraftoverføring: Gearbox | DELEKS (3 års garanti) | DELEKS (3 års garanti) |
| Kraftoverføring: PTO | 540 r/min | 540 r/min |
| Kraftoverføring: Rotasjons retning | Høyre side | Høyre side |
| Kraftoverføring: Fri hjul | √ | √ |
| Kraftoverføring: Omdr/min, rotasjonsfart | 2134 rpm | 2134 rpm |
| Kraftoverføring: Gearbox med olje | Ja / SAE 120 - ISO 72925 | Ja / SAE 120 - ISO 72925 |
| Kraftoverføring: Diameter øvre reimhjul | 220.0 mm | 8.66 in |
| Kraftoverføring: Diameter nedre reimhjul | 165.0 mm | 6.50 in |
| Kraftoverføring: antall reimer | 5 | 5 |
| Kraftoverføring: reim størrelse | 17x1300 | 17x1300 |
| Rotor: Diameter | 168.0 mm | 6.60 in |
| Rotor: Lager type og størrelse | NSK 22309 | NSK 22309 |
| Rotor: Balansering | Elektronisk | Elektronisk |
| Rotor: Plate tykkelse | 8.0 mm | 0.31 in |
| Hammerkniver: Vekt | 1100.0 g | 38.80 oz |
| Hammerkniver: hull diameter | 16.0 mm | 0.63 in |
| Hammerkniver: base bredde | 140.0 mm | 5.51 in |
| Hammerkniver: Topp bredde | 40.0 mm | 1.57 in |
| Hammerkniver: Diagonal bredde | 97.0 mm | 3.82 in |
| Støtterull: Diameter | 152.0 mm | 6.00 in |
| Støtterull: Platetykkelse | 6.0 mm | 0.24 in |
| Støtterull: Lager type og størrelse | 90x40 mm - GB276-6308 | 90x40 mm - GB276-6308 |
| Mål og Innstillinger | Se bilder | Se bilder |
| Dimensjon Hydraulisk Sylinder A | 80.0-35.0 mm | 3.15 - 1.38 in |
| Dimensjon Hydraulisk Sylinder B | 60.0-30.0 mm | 2.36 - 1.18 in |
| Min./Maks trykk utløsning | 120 - 150 bar | 120 - 150 bar |
| Min./Maks flyt | 18 - 22 l/min | 18 - 22 l/min |
| Hydrauliske slanger | WP 400 Bar, 1/2" Agri Standard | WP 400 Bar, 1/2" Agri Standard |
| PTO aksel | CE kat. 6 x 1800 mm, dobbel vidvinkel (homokinetisk i begge ender) | CE cat. 6 x 71 in, double wide-angle (CV joint at both ends) |
| Deksel lengde | 770.0 mm | 30.31 in |
| Bruttovekt ved forsendelse | 833 kg | 1836 lb |
| Emballasjevolum | 2.20 m3 | 77.7 cu ft |
| Emballert forsendelses størrelse | 2200.0*1000.0*1000.0 mm | |
| Embalert forsendelses størrelse | 7.22*3.28*3.28 ft |
