Sideforskjøvet beitepusser 150 cm GIRAFFA-150, kantklipper med slagler, utvendig vinkelgir og kraftoverføringsaksel med dobbelt vidvinkelledd for traktorer fra 40 til 70 hk
DETALJER

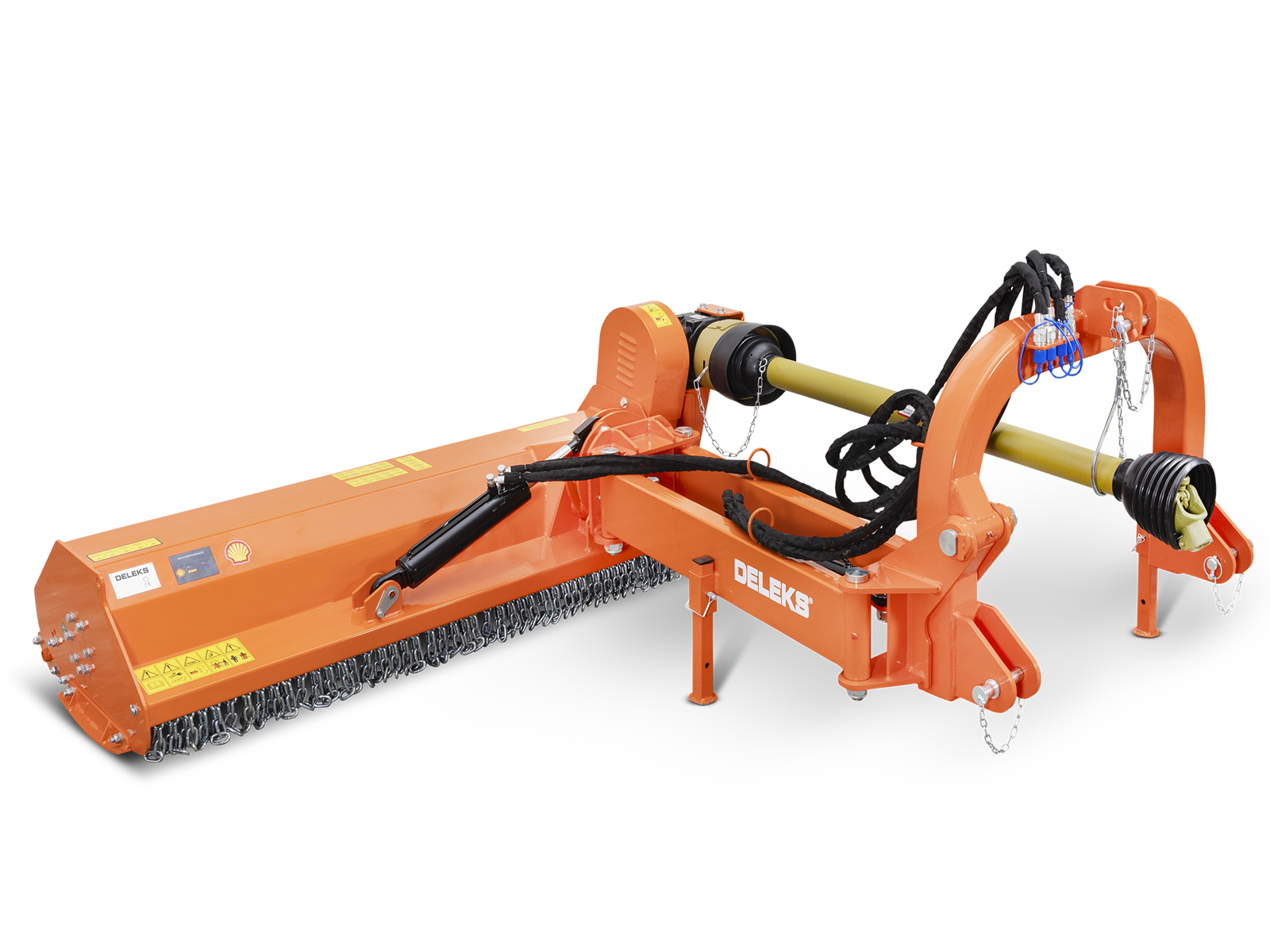

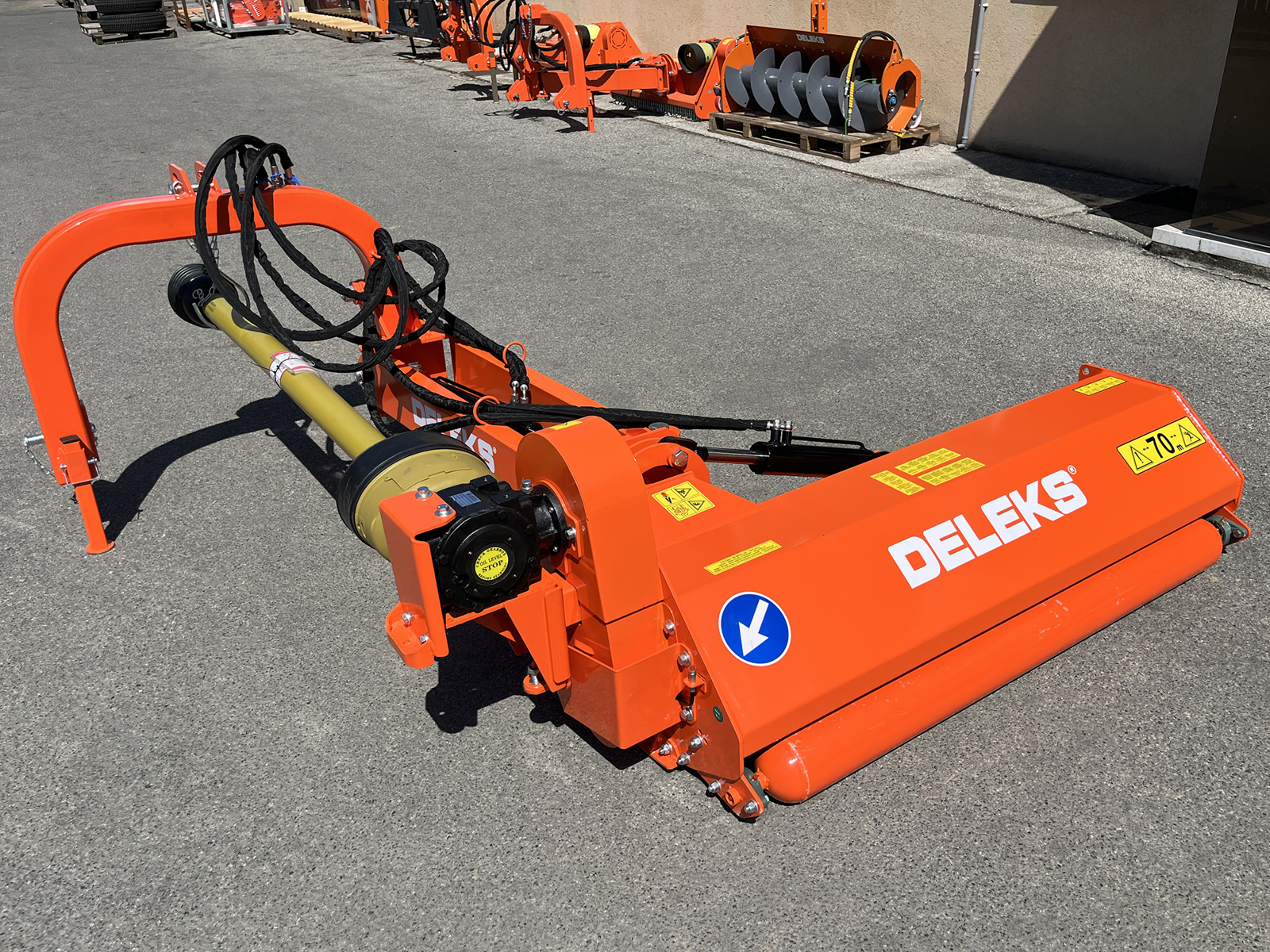

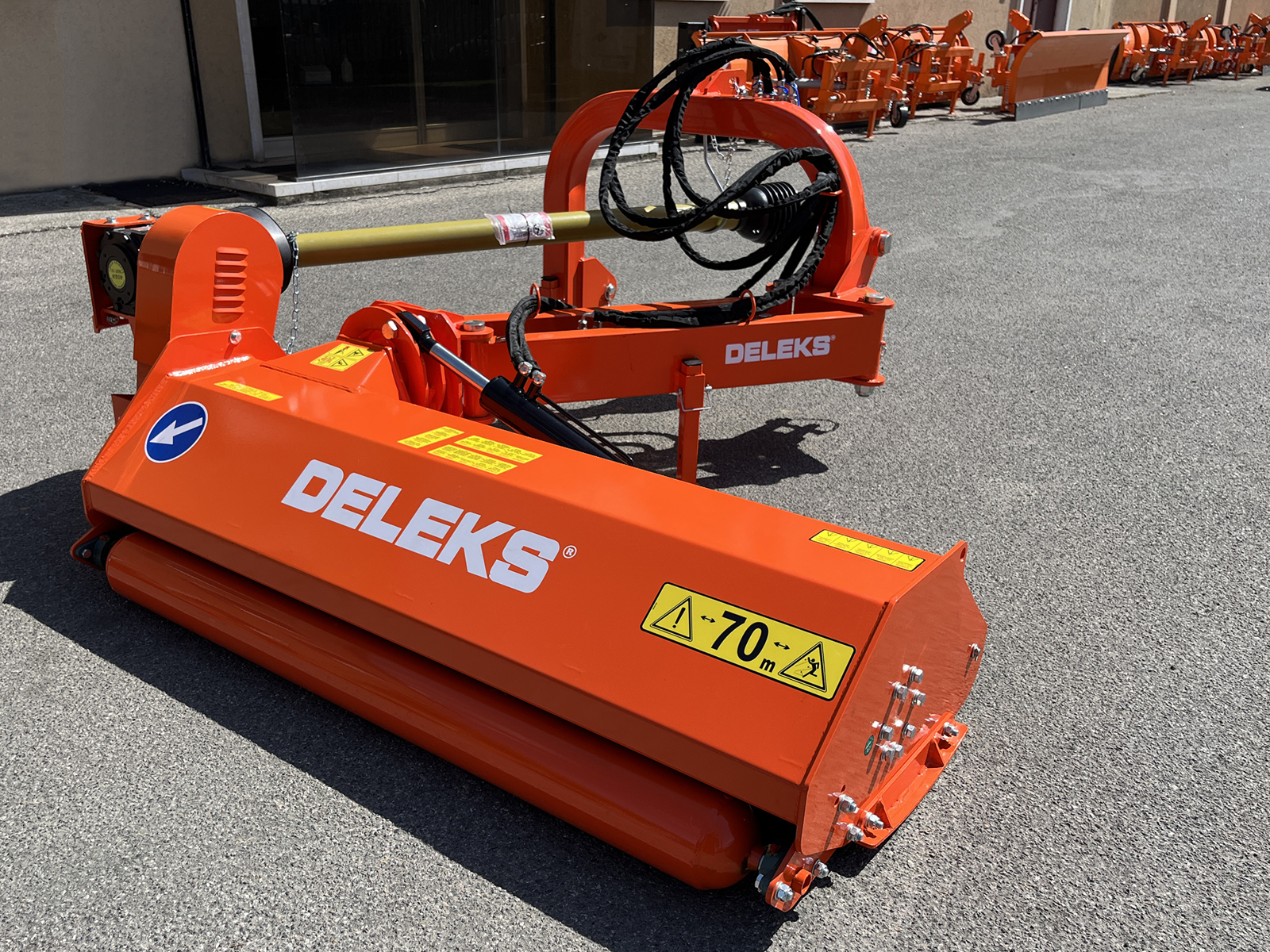

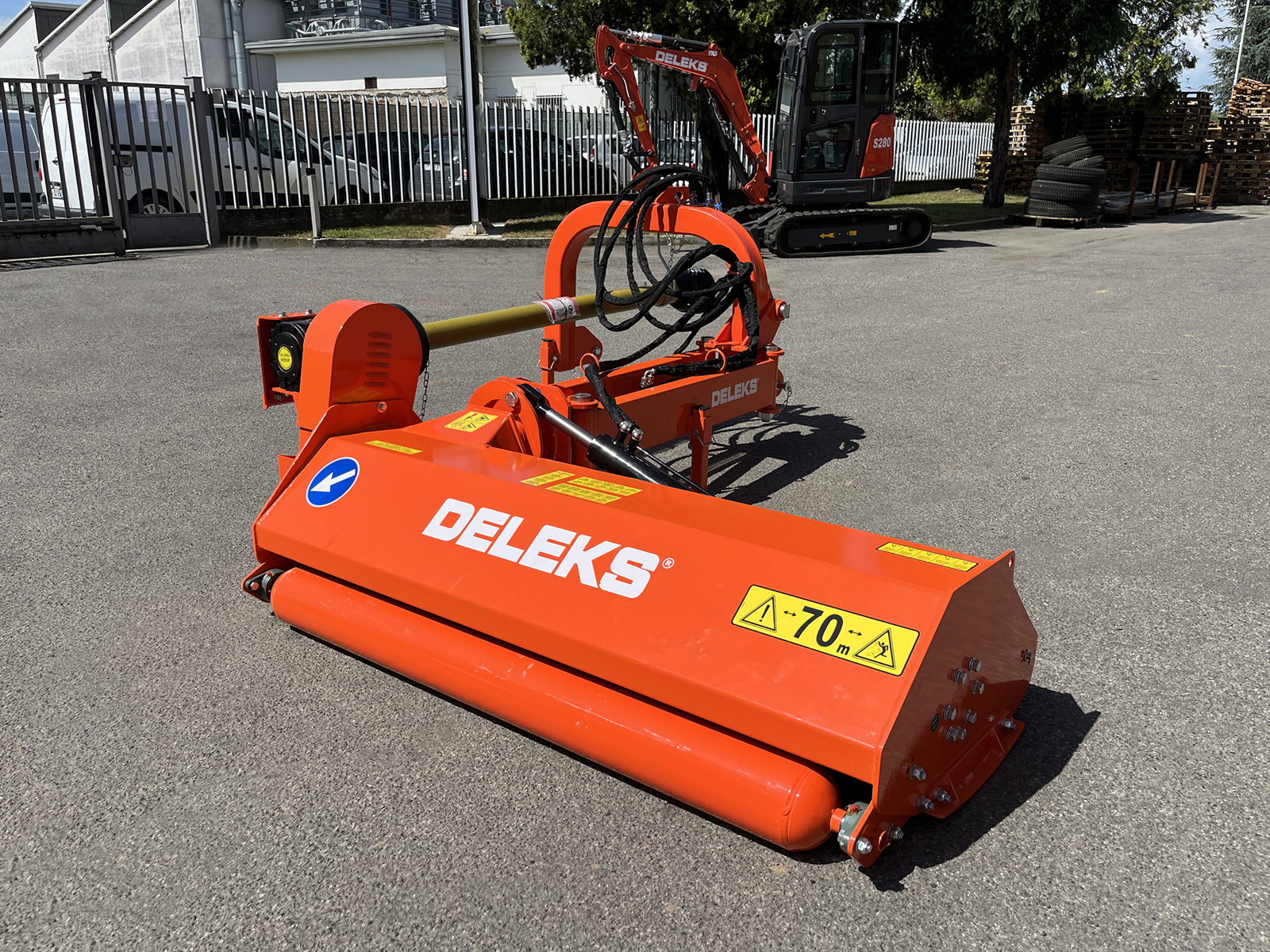

Sideforskjøvet beitepusser til traktor med 150 cm arbeidsbredde: DELEKS® GIRAFFA-150 er kantklipperen med slagler i mellomserien for hjul- og beltetraktorer fra 40 til 70 hk, også frukttraktorer. To hydraulikksylindere forskyver klippehodet ut til siden for traktoren og vinkler det fra +90° til -60°: det arbeider på veikanter, i grøfter, på skråninger og i bakker, i loddrett stilling på hekker og kratt, og vannrett mellom radene. Det forsterkede vinkelgiret sitter på utsiden, og den CE-godkjente kraftoverføringsakselen i kategori 6 har vidvinkelledd i begge ender. Den elektronisk balanserte rotoren på 127 mm har 24 slagler på 820 g og kverner gress, bjørnebærkratt, vinranker og olivenkvist opptil 4-5 cm i diameter. Trepunktsfeste med Anti Shock-system, ekstra kraftig bakrulle, drift med 4 reimer, vekt 478 kg. Den er TÜV-sertifisert, leveres komplett med kraftoverføringsaksel og har 2 års garanti; fraktkostnadene vises i handlekurven.
Hvilke traktorer den passer til
GIRAFFA-150 har 150 cm arbeidsbredde og er laget for hjul- og beltetraktorer i mellomklassen, fra 40 til 70 hk, med 540 o/min kraftuttak og trepunktsfeste kategori 2 (bolter ø 25-28 mm, avstand mellom trekkstengene fra 820 til 964 mm): New Holland T4F, John Deere, Landini Mistral, Deutz-Fahr, Lamborghini, McCormick, Same Frutteto, Solis og tilsvarende traktorer. Traktoren må ha 4 hydraulikkuttak på ½ tomme: maskinen har 2 sylindere og 4 slanger med landbrukshurtigkoblinger og arbeider med en oljemengde på 18-22 l/min ved 120-150 bar. Vinkelgiret sitter 550 mm over bakken. Den passer både på flat mark og i skråninger.

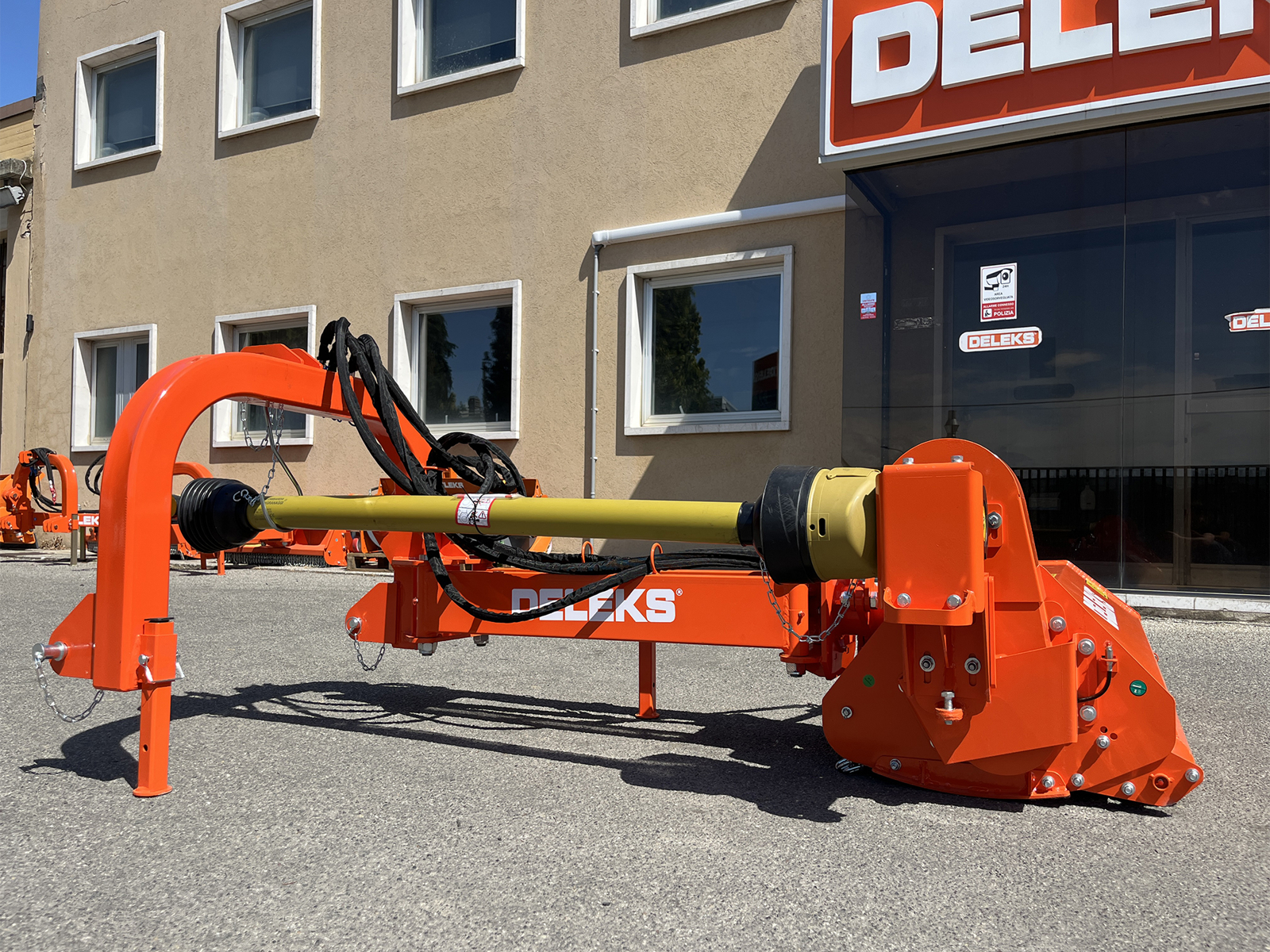

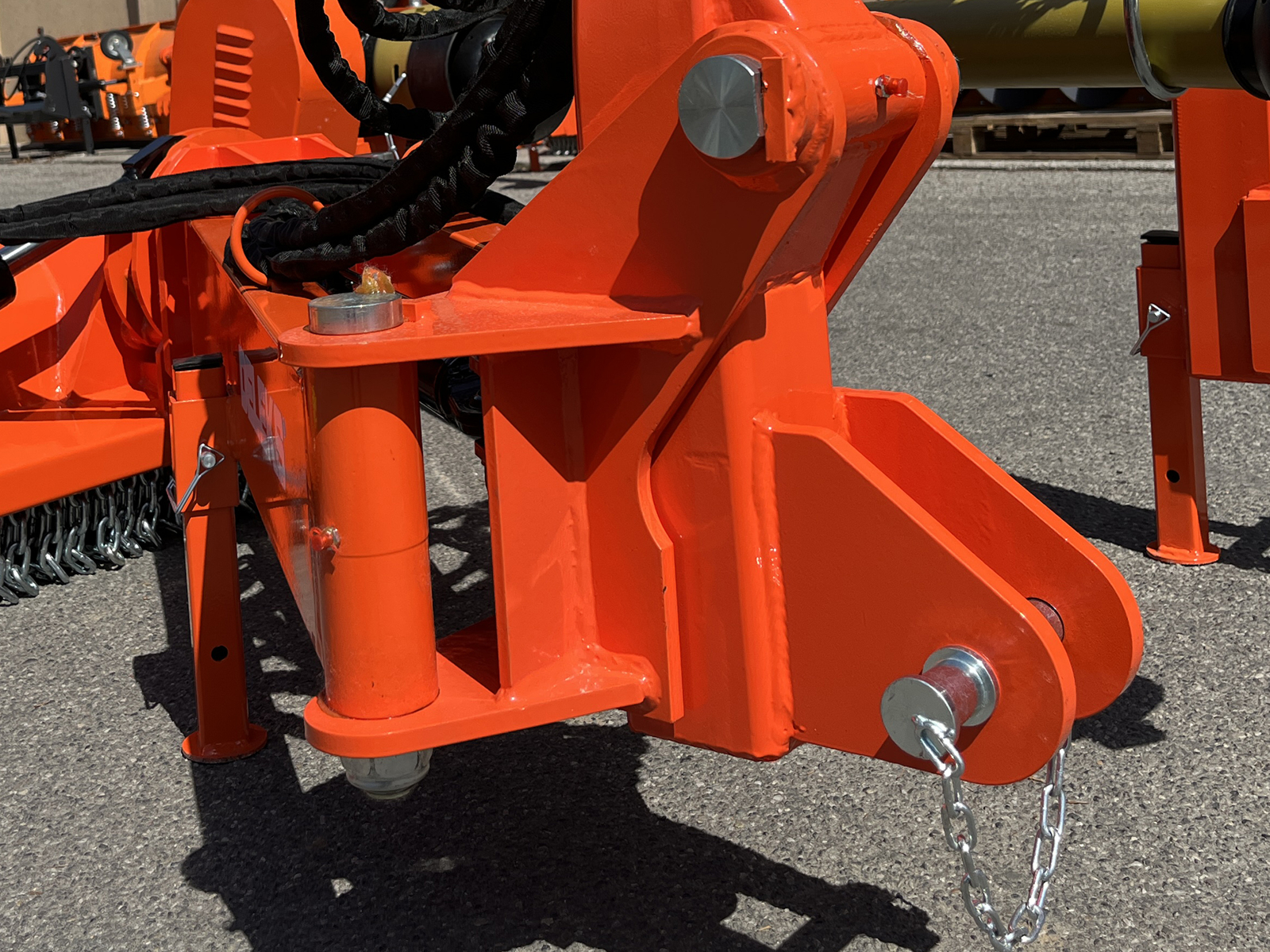

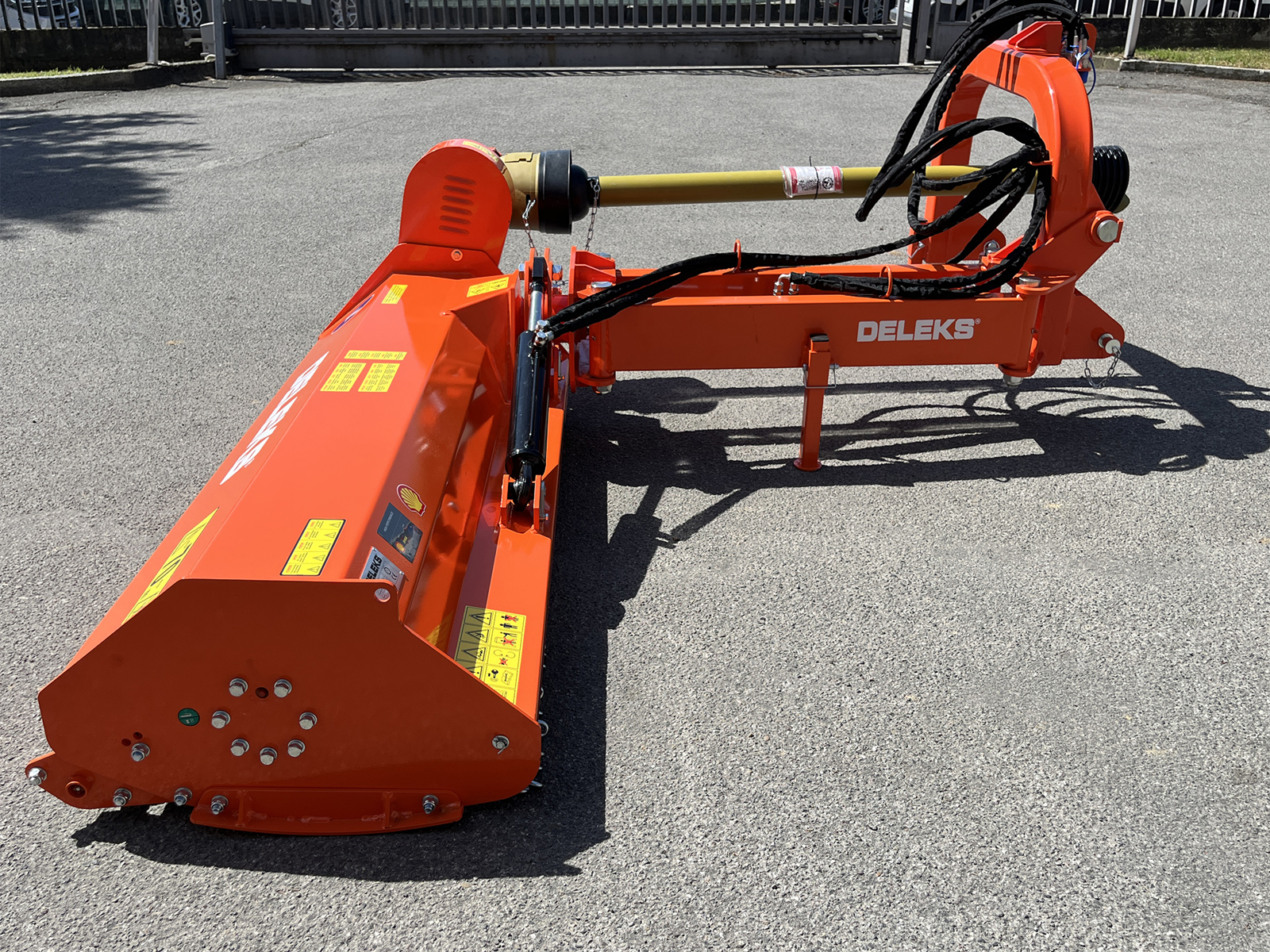

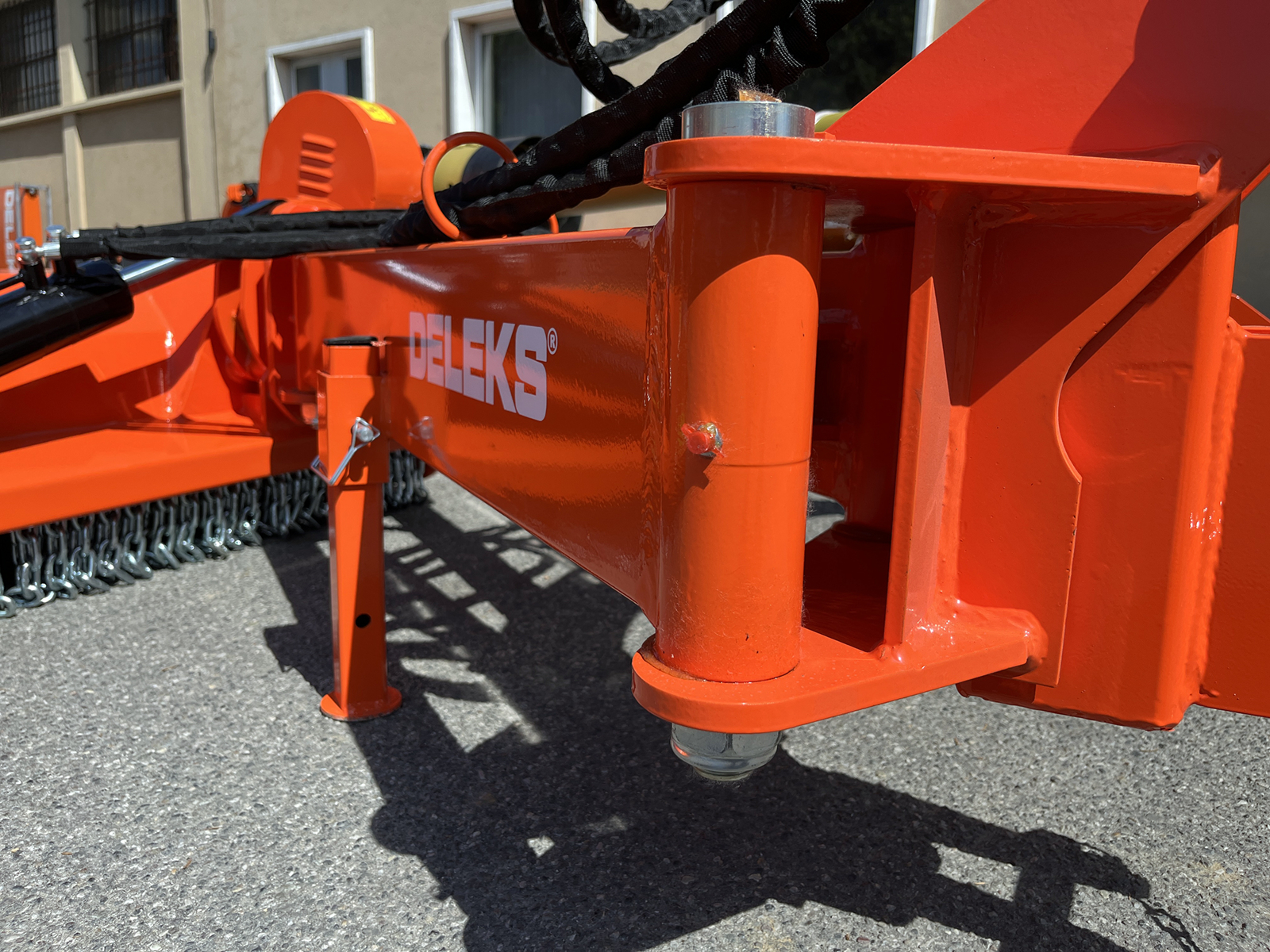

Hydraulisk sideforskyvning og vinkling
To hydraulikksylindere, som betjenes fra førersetet med traktorens hydraulikkuttak, forskyver klippehodet til siden og vinkler det fra +90° oppover til -60° nedover. Med armen helt ute ligger klippehodets ytterkant ca. 2,5 m fra traktorens midtlinje, på høyre side. Sideforskjøvet og vinklet klipper GIRAFFA-150 veikanter, grøfter og skråninger; sideforskjøvet og stilt loddrett tar den kratt og hekker; vannrett arbeider den mellom radene. Vinkelgiret sitter på utsiden av klippehuset – en plassering som hjelper med å få klippehodet ut forbi traktorens bredde. Trepunktsfestet har Anti Shock-system: forbindelsen mellom trepunktsfestet og armen er ikke stiv, slik at klippehodet kan følge terrenget over ujevnheter.

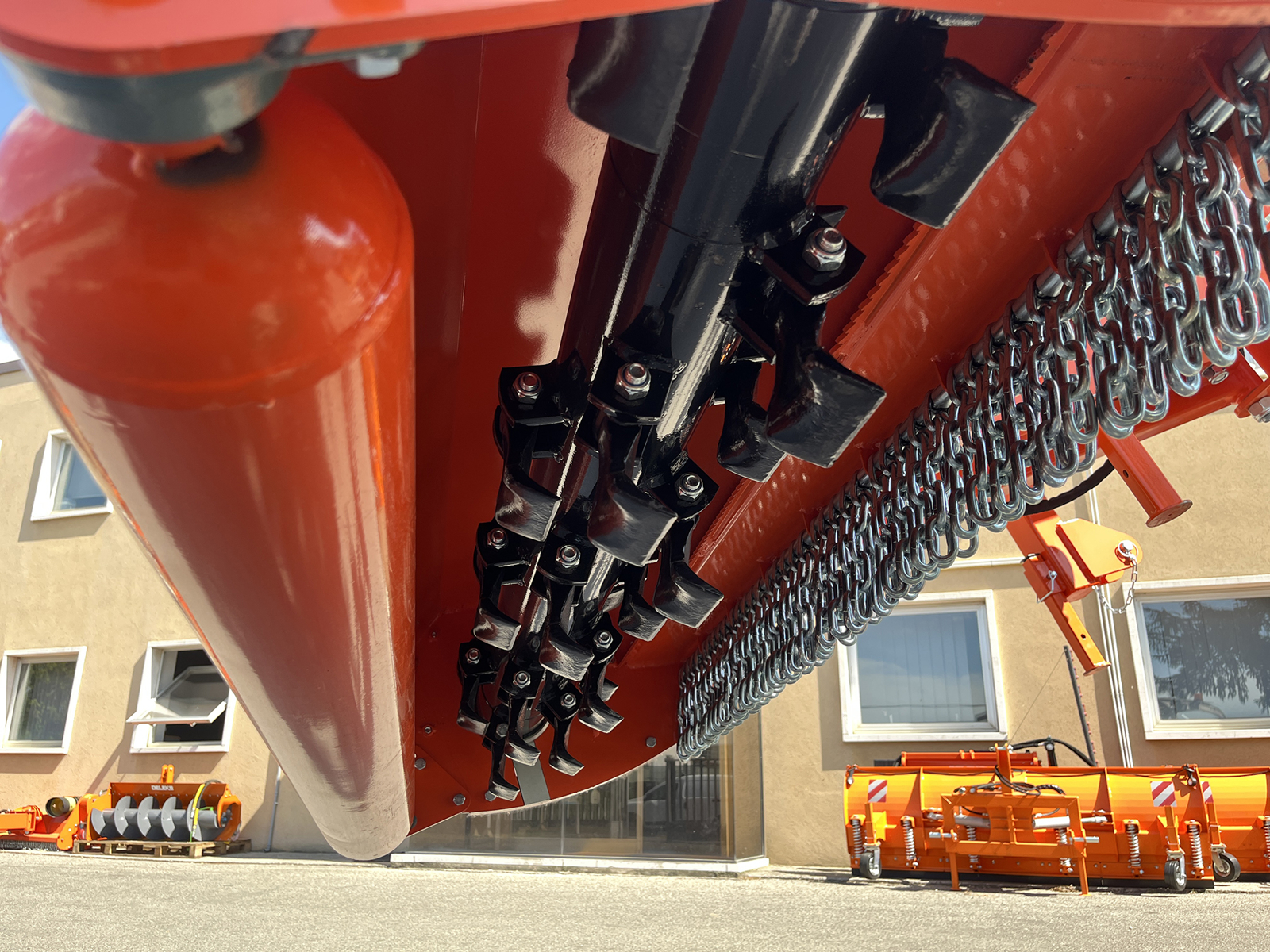

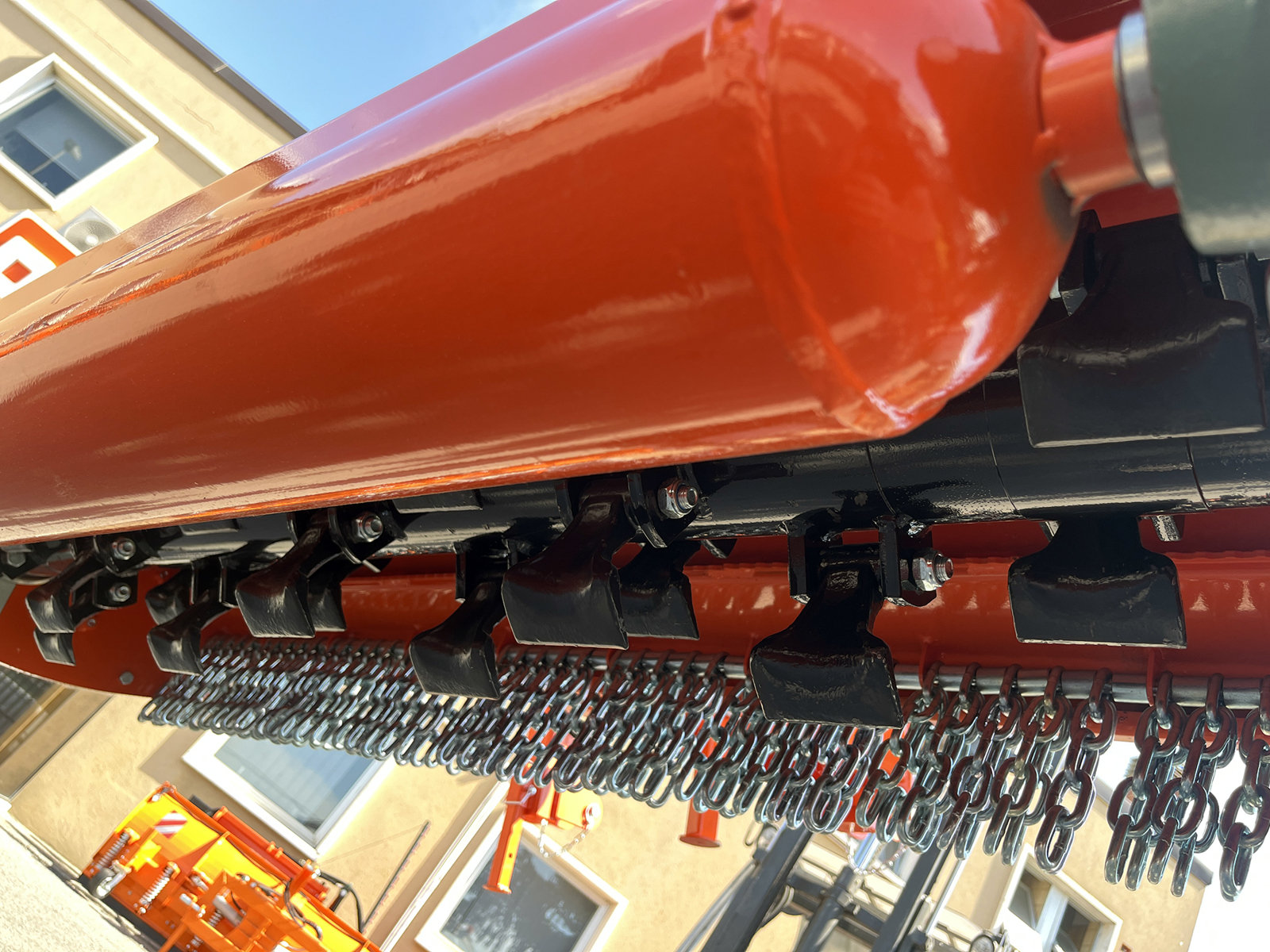

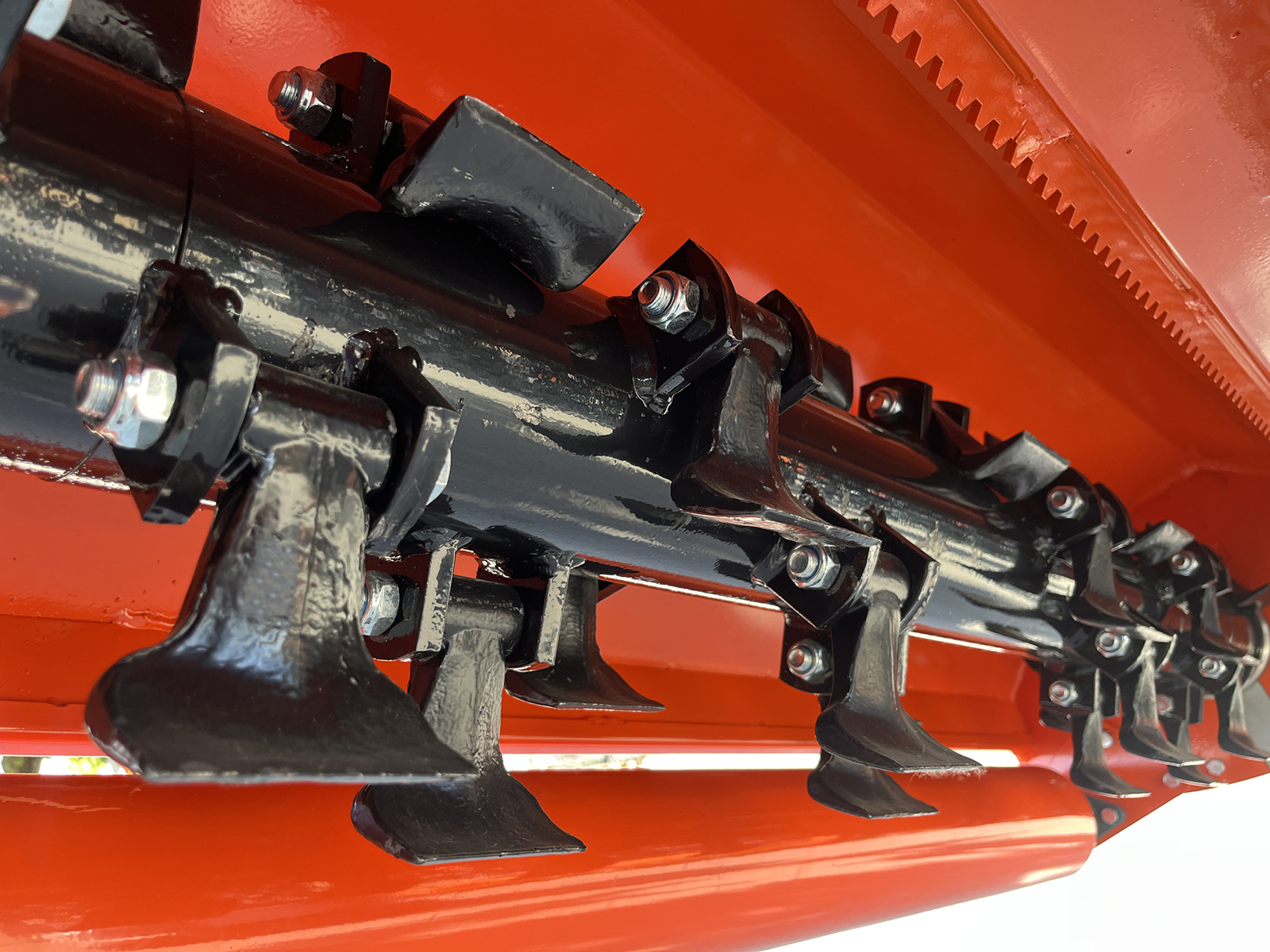

Rotor på 127 mm med 24 slagler på 820 g
Rotoren har 127 mm diameter og rør med 10 mm godstykkelse; den er elektronisk balansert og går med 2134 o/min. De 24 kraftige slaglene på 820 g kverner gress, bjørnebærkratt, vinranker og olivenkvist opptil 4-5 cm i diameter. Som tilvalg finnes et sett med 30 kniver (COLTELLI30T) som monteres i stedet for slaglene.

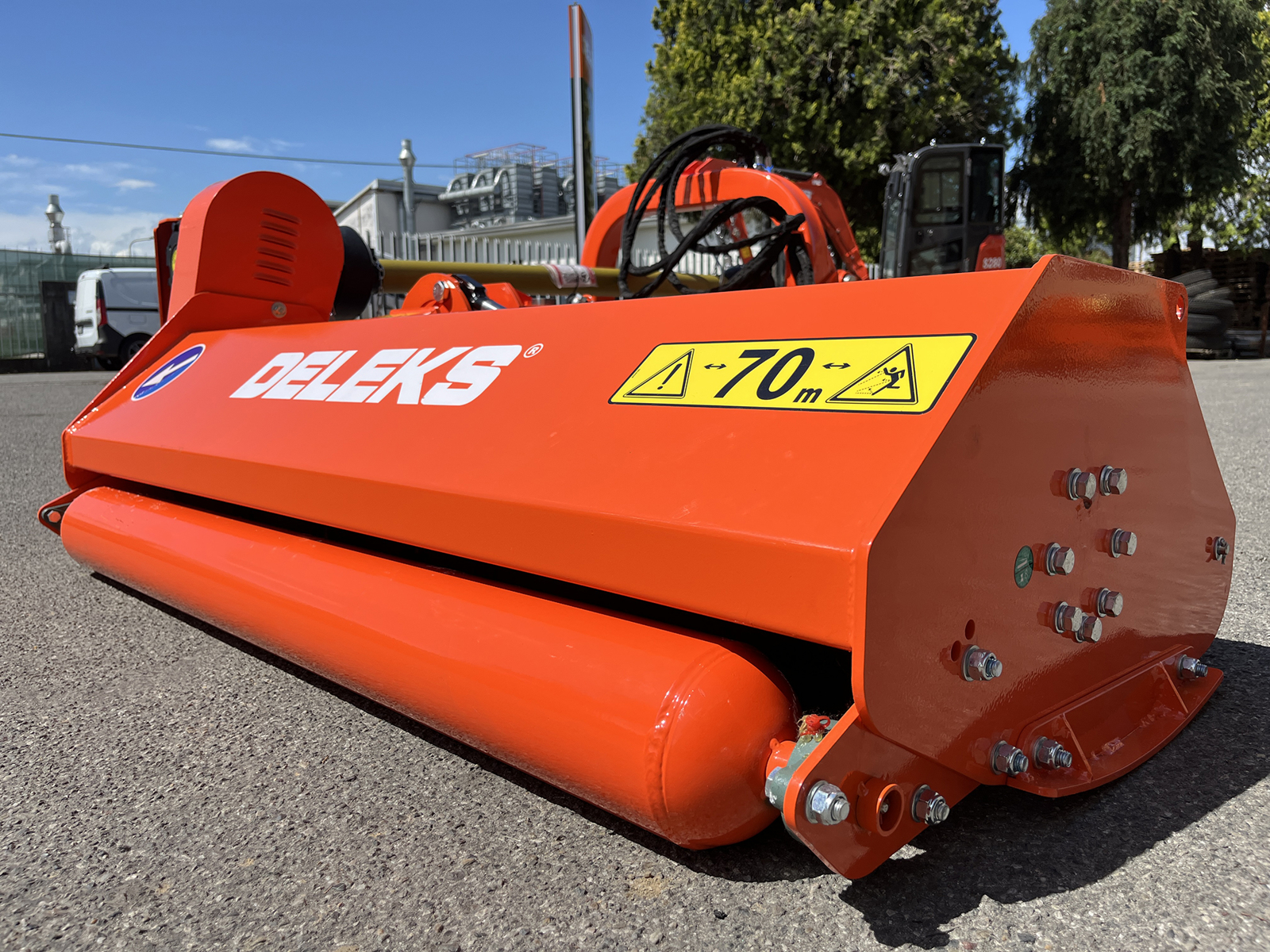

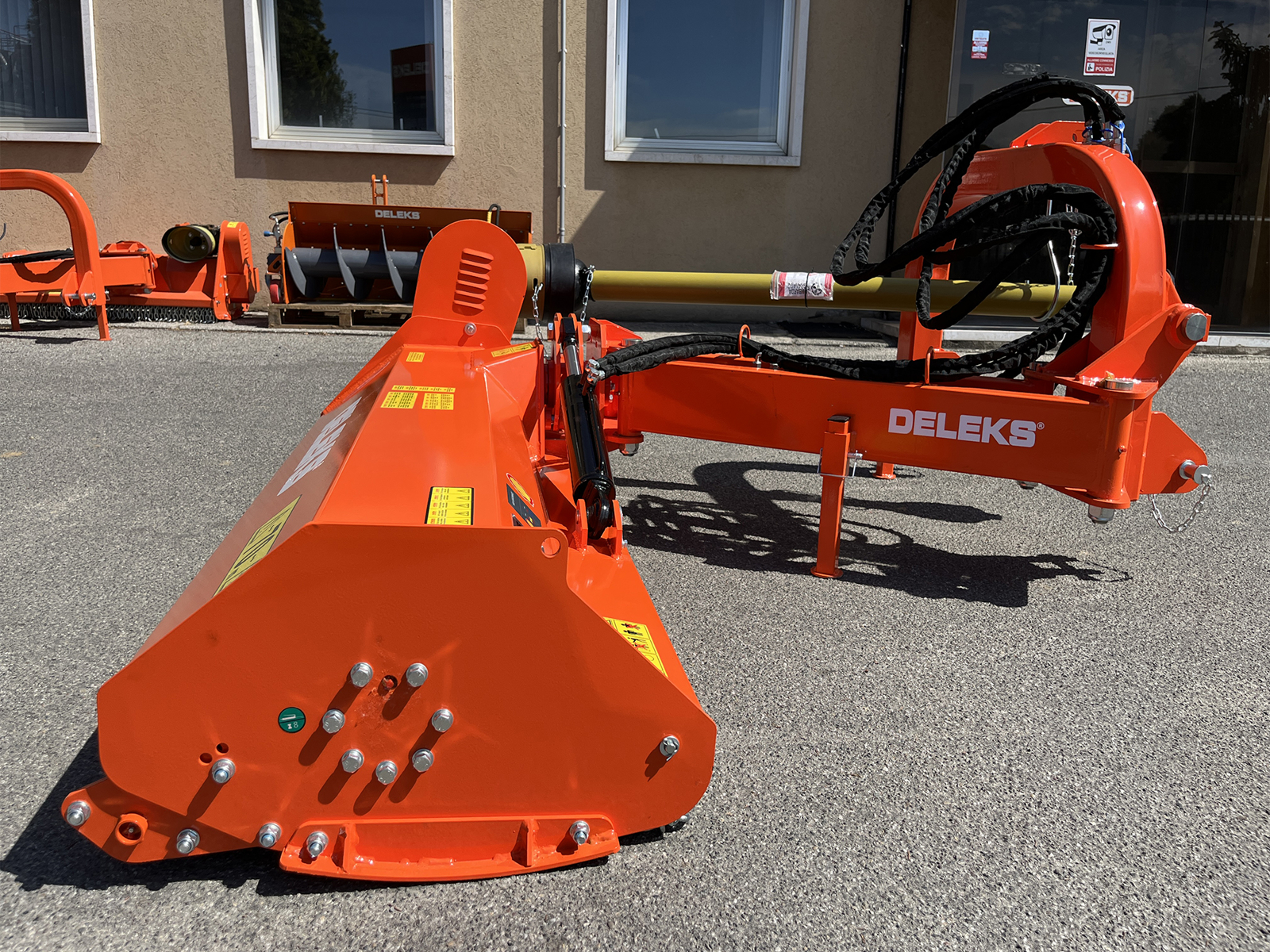

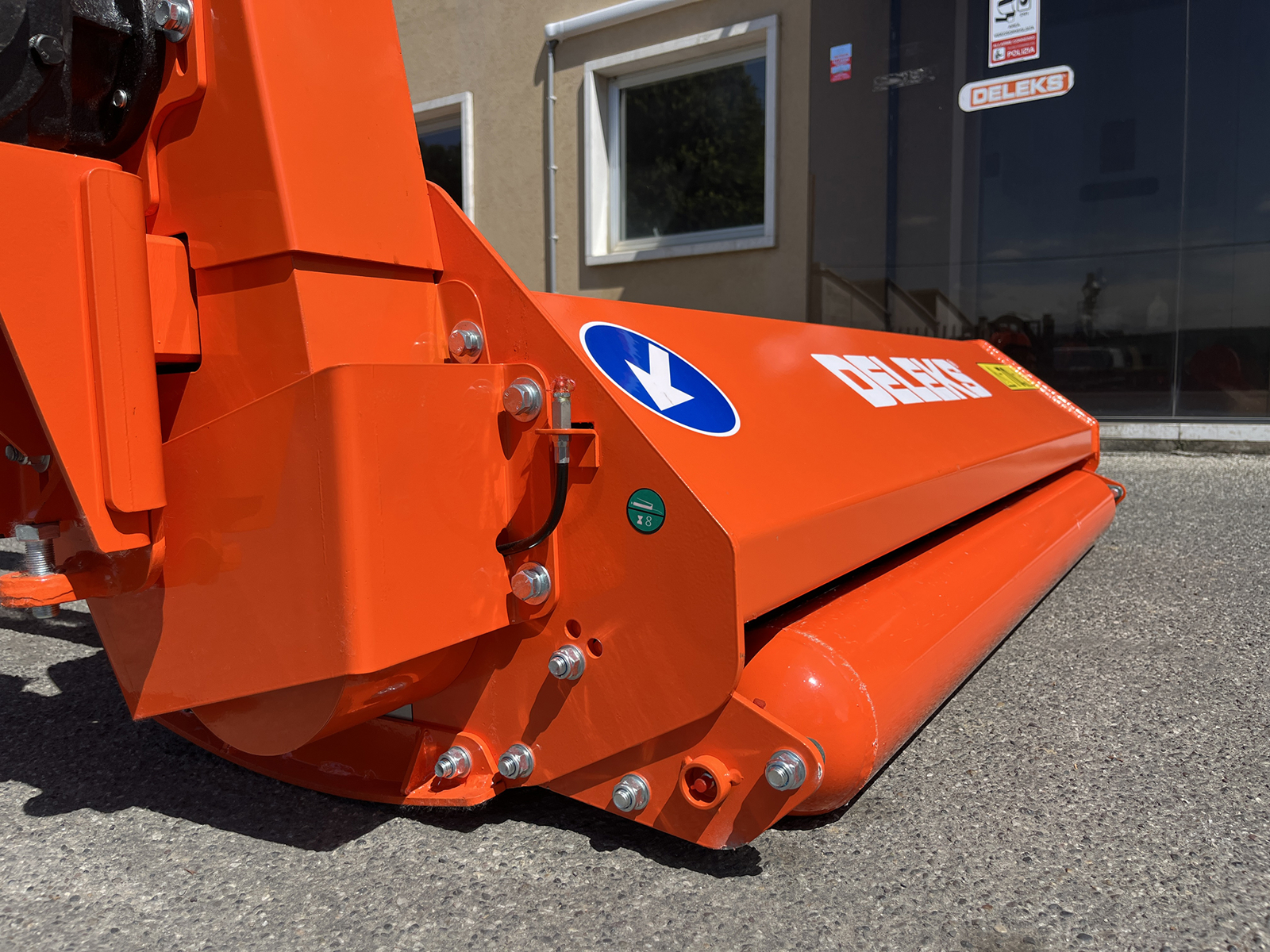

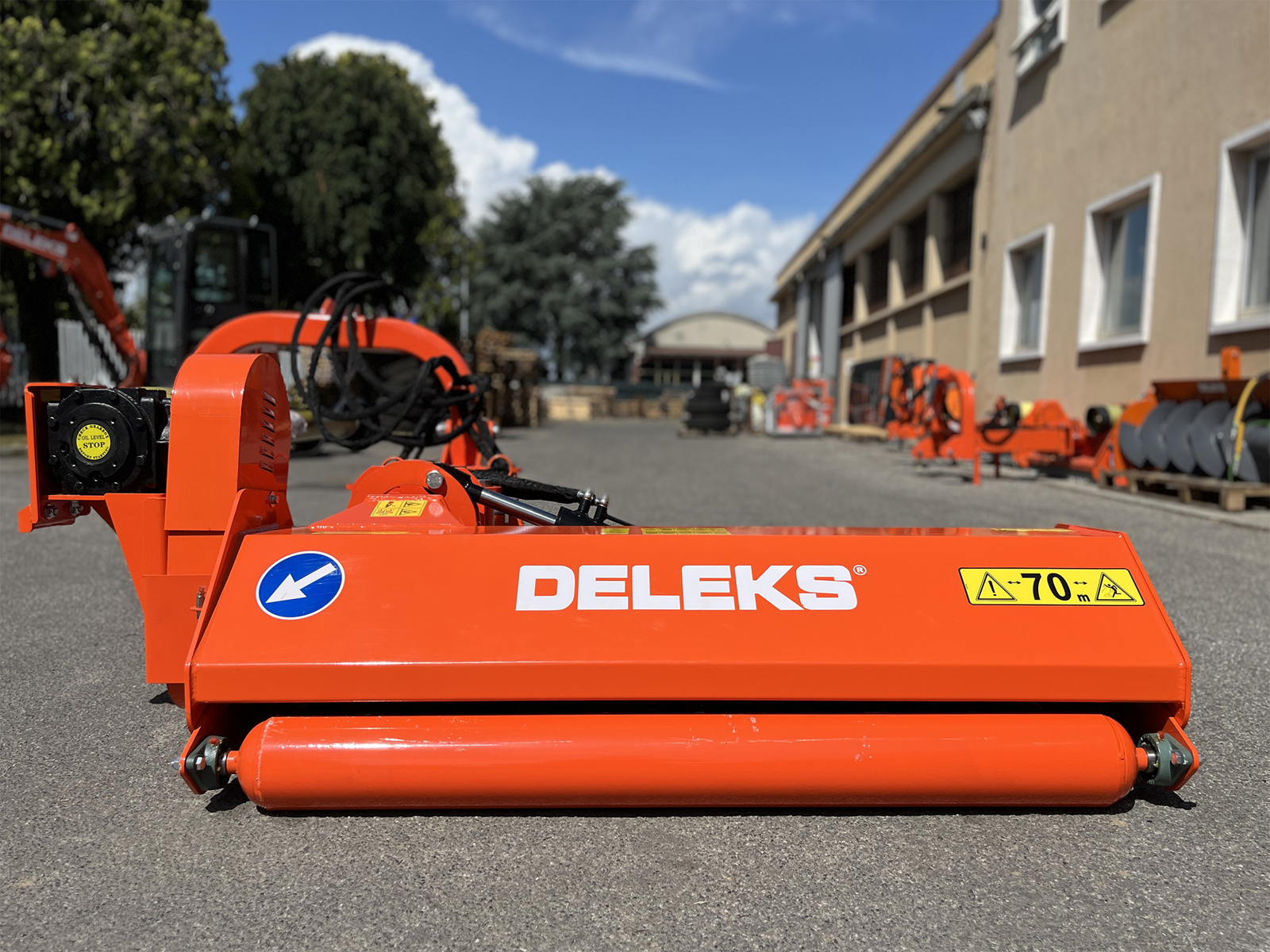

Klippehus, ekstra kraftig bakrulle og klippehøyde

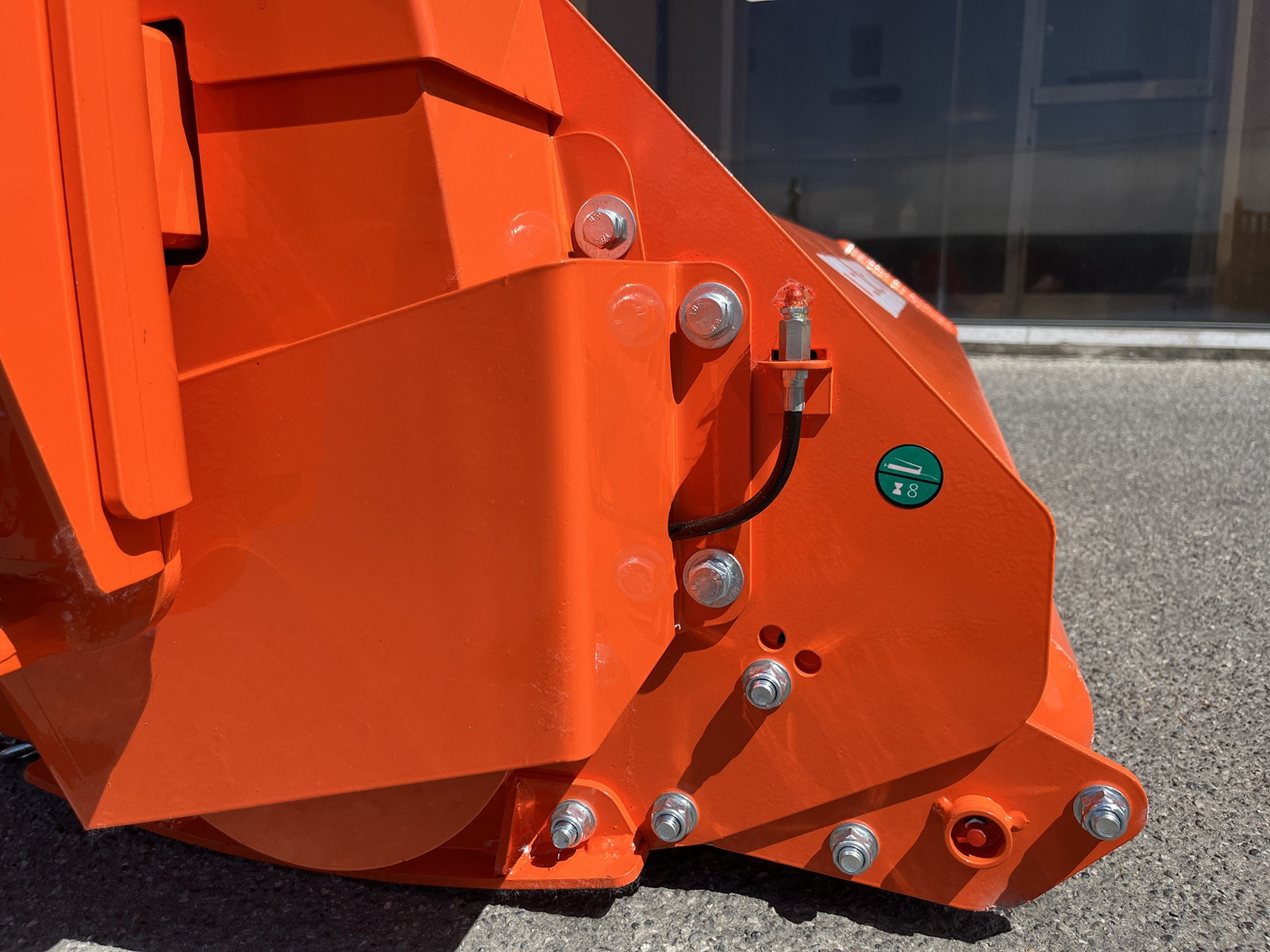

Rammen er 4 mm tykk, sideplatene 8 mm og sidemeiene 6 mm. Den ekstra kraftige bakrullen på 140 mm bærer klippehodet og gir sammen med sidemeiene en klippehøyde fra 10 til 45 mm.

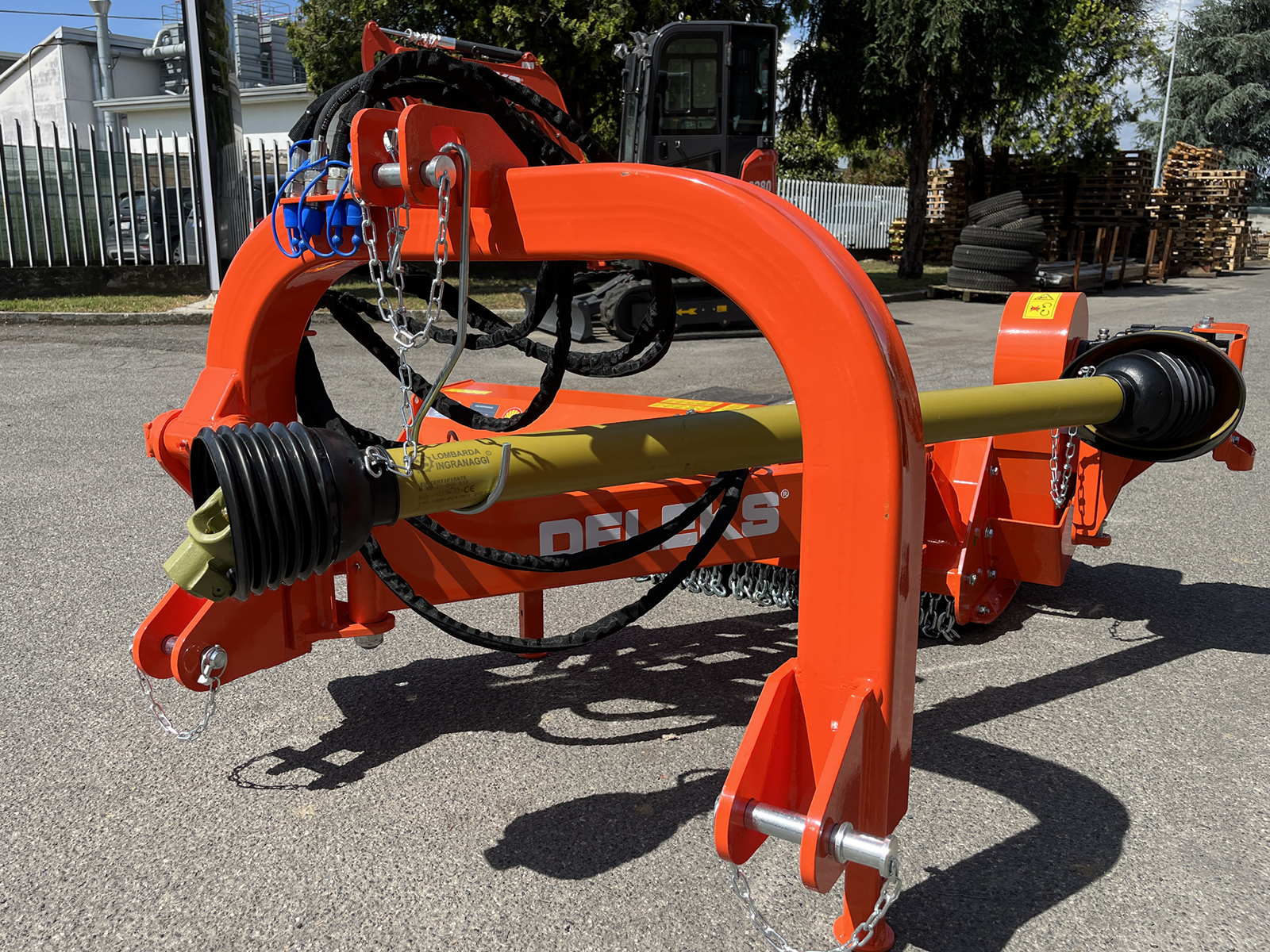

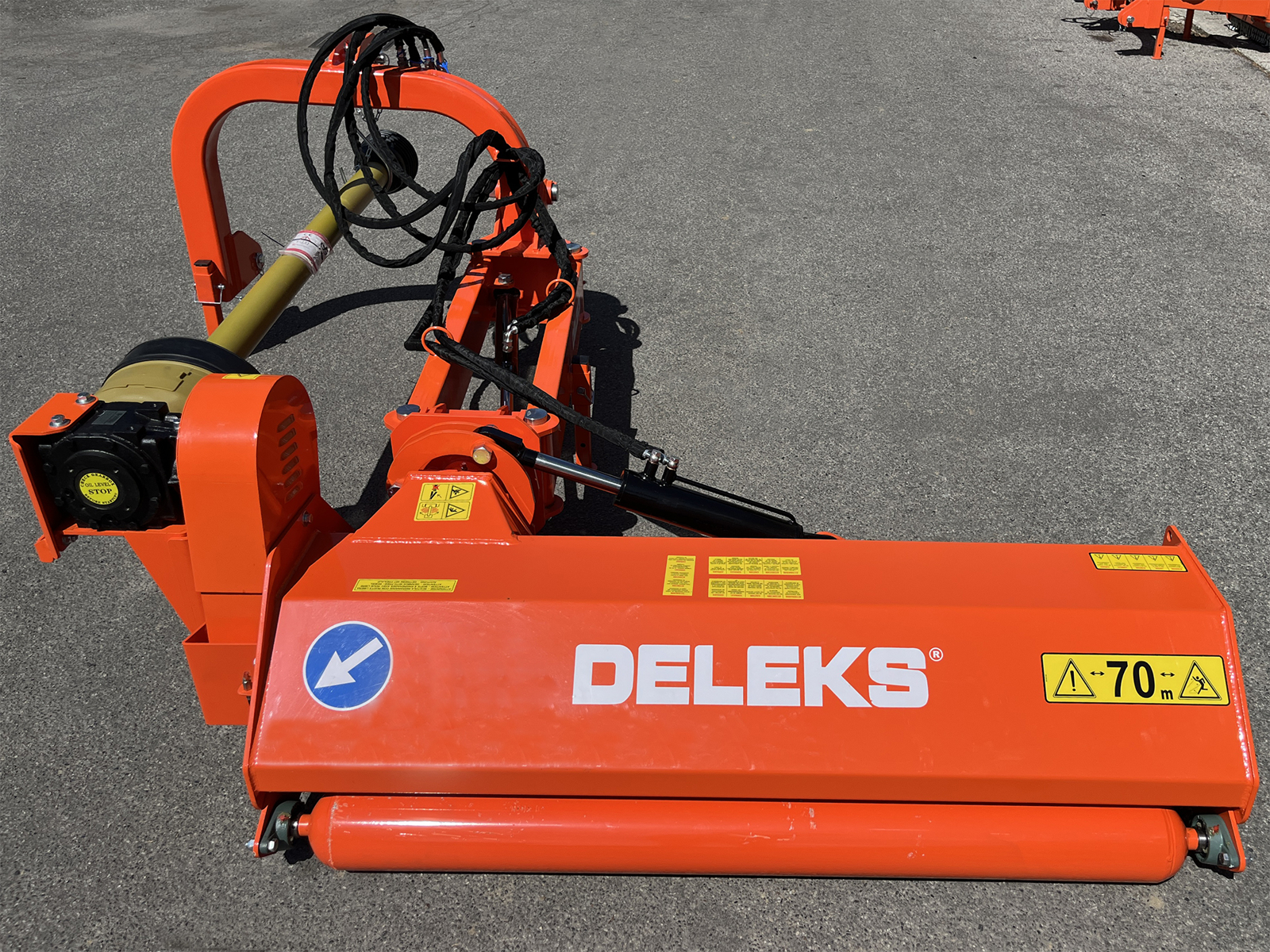

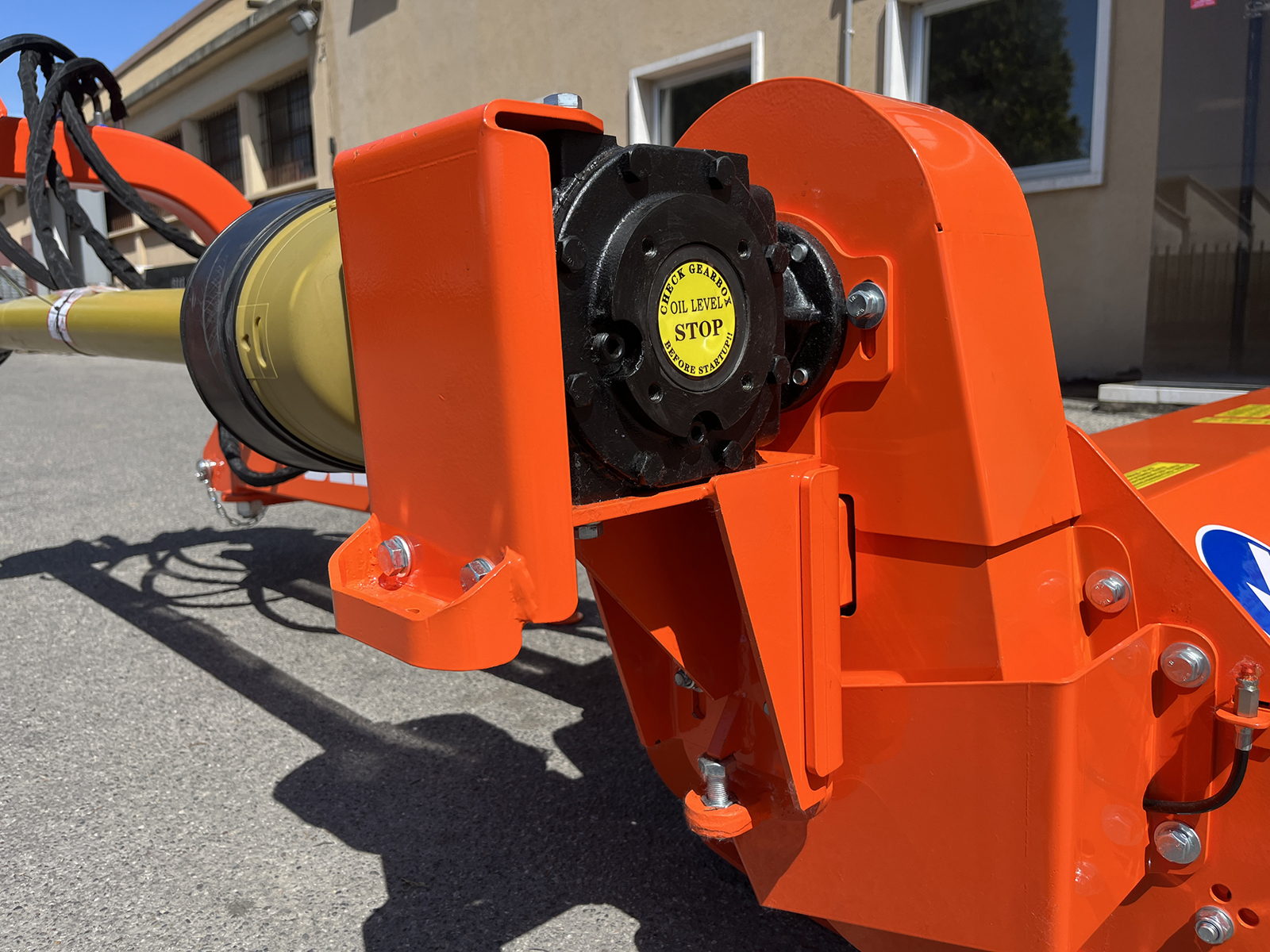

Vinkelgir med frihjul, 4 reimer og aksel med dobbelt vidvinkelledd
Vinkelgiret for 540 o/min kraftuttak er forsterket, med innebygd frihjul og 3 års garanti: når kraftuttaket kobles ut, fortsetter rotoren å gå av egen tyngde og stopper av seg selv, uten å dra med seg traktorens drivverk. Kraften overføres til rotoren med 4 kilereimer 17x1270; reimspenningen justeres utenfra med en stillbar strammer. Den CE-godkjente kraftoverføringsakselen i kategori 6, 1800 mm lang, følger med: i motsetning til aksler med vidvinkelledd bare i den ene enden har den homokinetiske vidvinkelledd i begge ender, slik at den tåler store arbeidsvinkler både på traktorsiden og på maskinsiden, også når kantklipperen er forskjøvet og vinklet.
Mål, vekt og levering
Arbeidsbredde 1500 mm, total bredde 2060 mm, lengde 1750 mm med armen trukket inn, høyde 975 mm, vekt 478 kg. Den leveres på pall, i emballasje på 185 × 95 × 95 cm (600 kg brutto, 1,67 m³); fraktkostnadene vises i handlekurven. Den oppfyller maskindirektivet (CE), er TÜV-sertifisert og har 2 års garanti.
Bruksområder

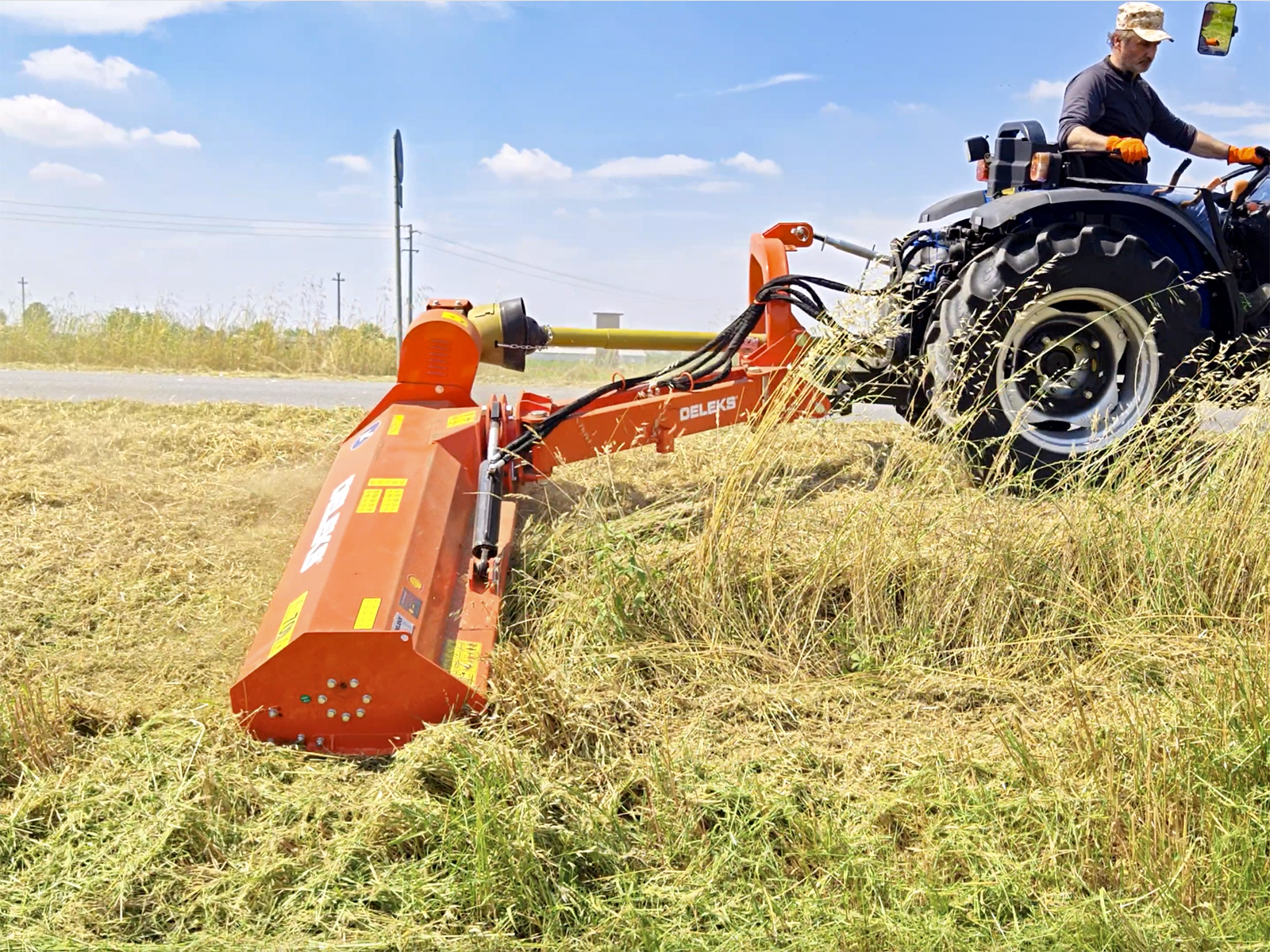

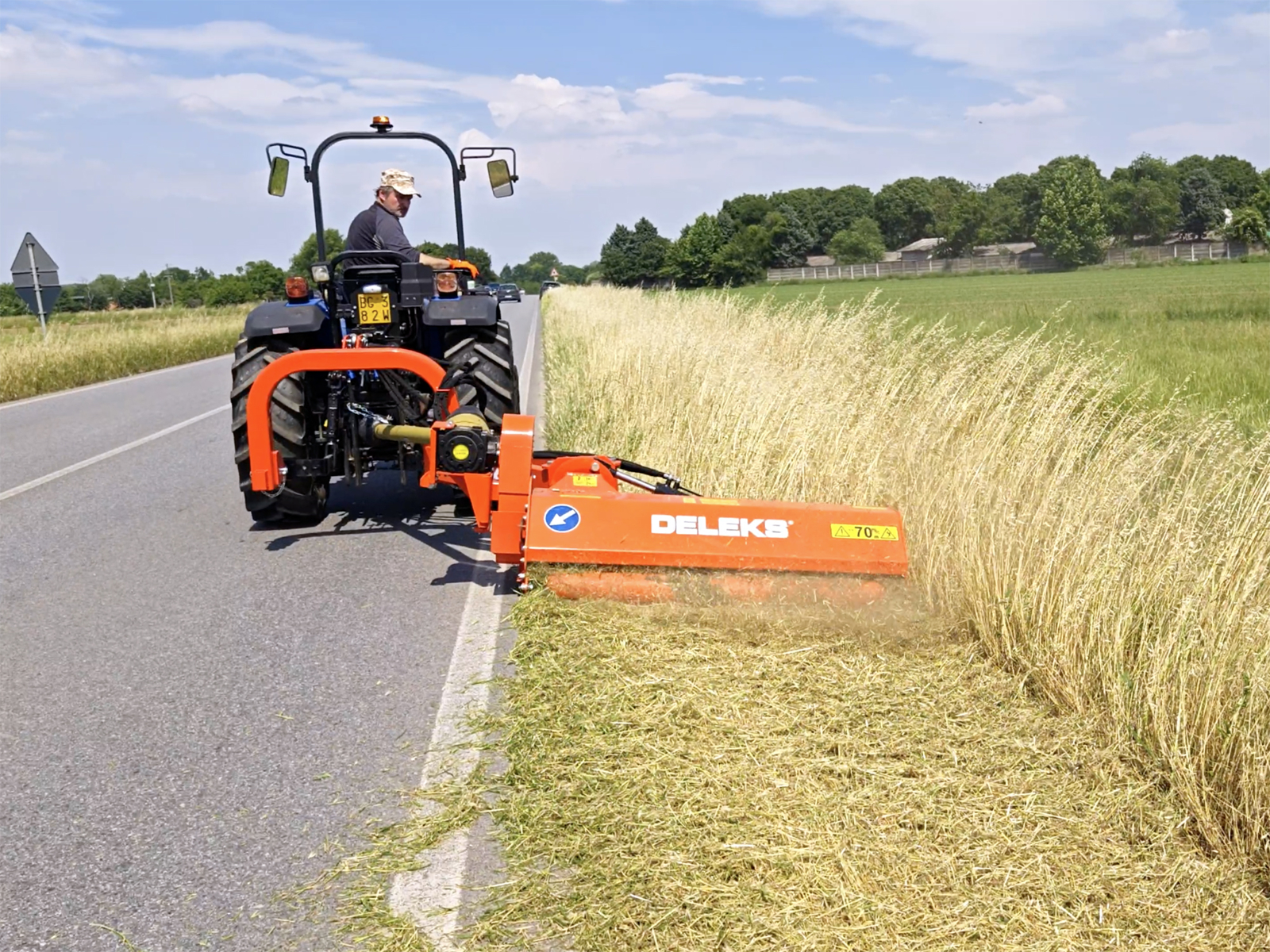

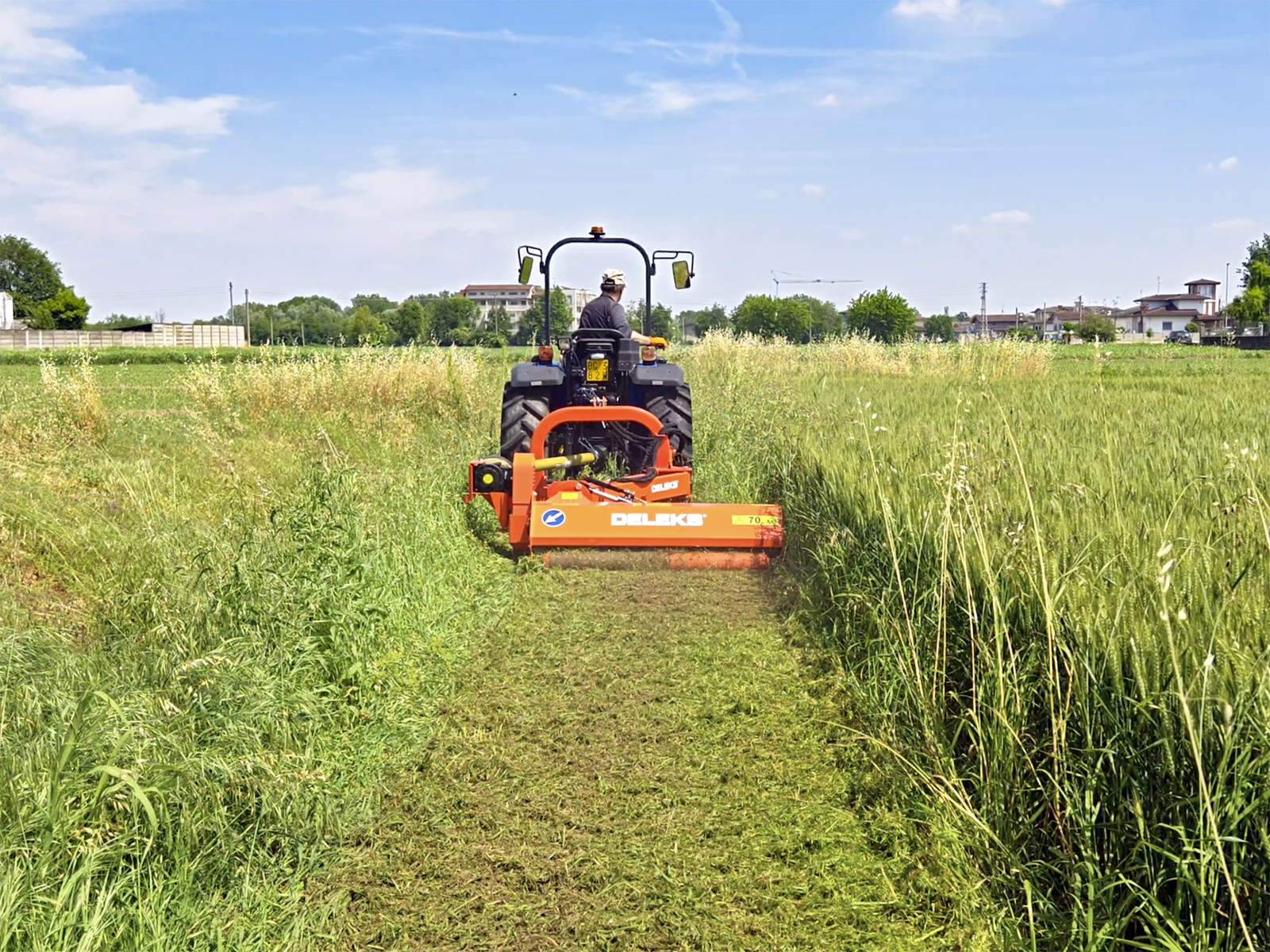

- Veikanter, sideterreng og kommunalt vedlikehold: klippehodet forskjøvet til siden

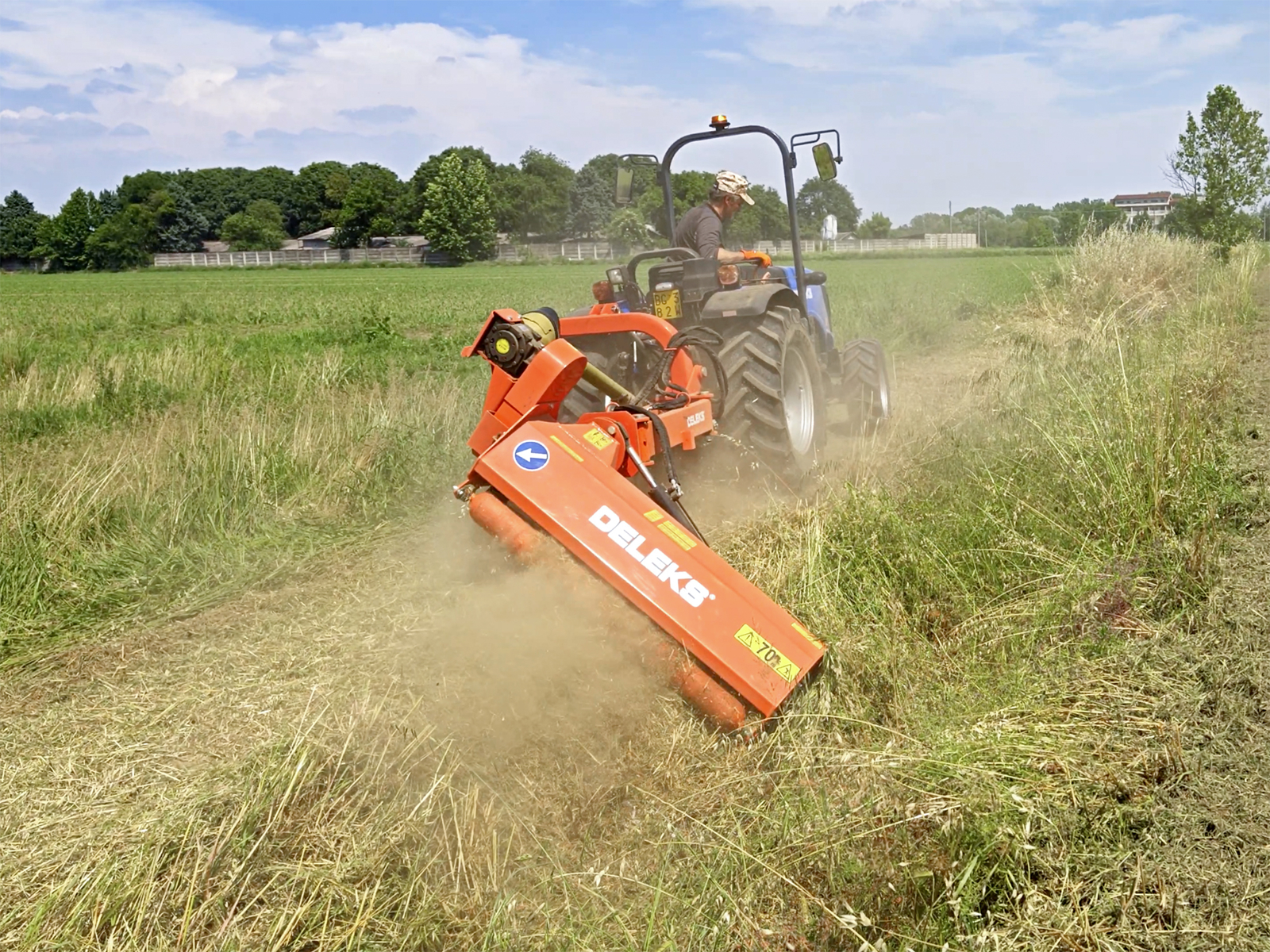

- Grøfter, skråninger og bakker: klippehodet vinklet nedover, ned til -60°
- Hekker og kratt: klippehodet i loddrett stilling
- Vinmarker, frukthager og olivenlunder: vannrett mellom radene, kvist opptil 4-5 cm
- Flat mark og skråninger, med hjul- og beltetraktorer fra 40 til 70 hk
Tilbehør og reservedeler
Direkte fra produktsiden kan du legge til i bestillingen: settet med 10 slagler (MAZZE10T), de 10 mutrene og boltene til slaglene (DB10T), settet med 30 kniver (COLTELLI30T) og settet med 4 reservereimer (CINGHIE4A). Øvrige reservedeler identifiseres på sprengskissene sammen med teknisk service.
FAQ
Hvor mange hk trenger GIRAFFA-150?

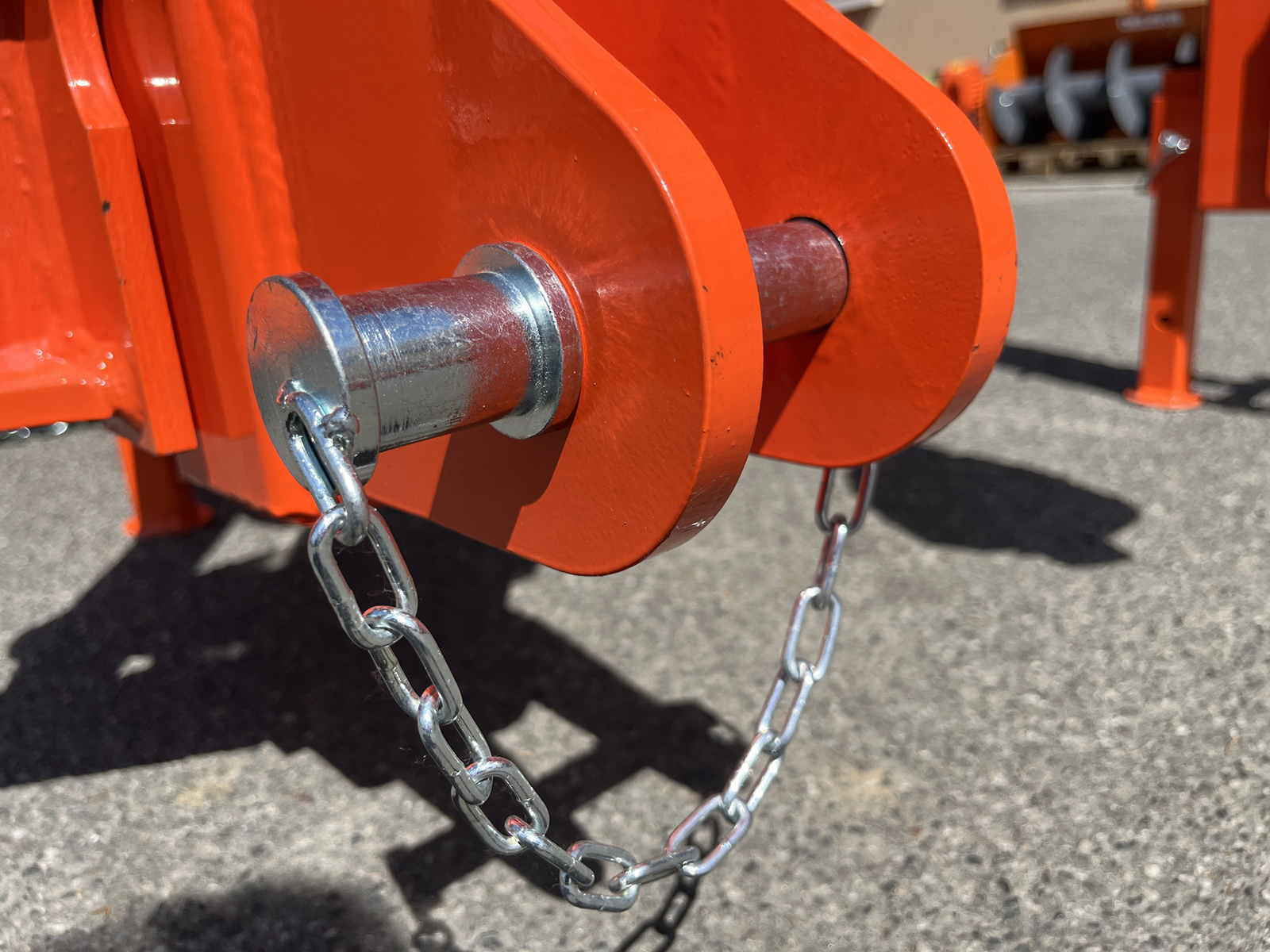

Fra 40 til 70 hk, med 540 o/min kraftuttak og trepunktsfeste kategori 2. Løftet teller også: det må klare kantklipperens 478 kg.
Hvor langt ut til siden rekker GIRAFFA-150?
Med armen helt ute ligger klippehodets ytterkant ca. 2,5 m fra traktorens midtlinje, på høyre side.
Hvor mye kan klippehodet vinkles?
Fra +90° oppover, loddrett, for hekker og kratt, og ned til -60°, for grøfter og skråninger.
Hva trengs på traktoren for å betjene den?
4 hydraulikkuttak på ½ tomme til kantklipperens 4 slanger med landbrukshurtigkoblinger: de styrer sideforskyvningen og vinklingen.
Hvilke greiner kverner den?
Gress, bjørnebærkratt, vinranker og olivenkvist opptil 4-5 cm i diameter.
Slagler eller kniver?

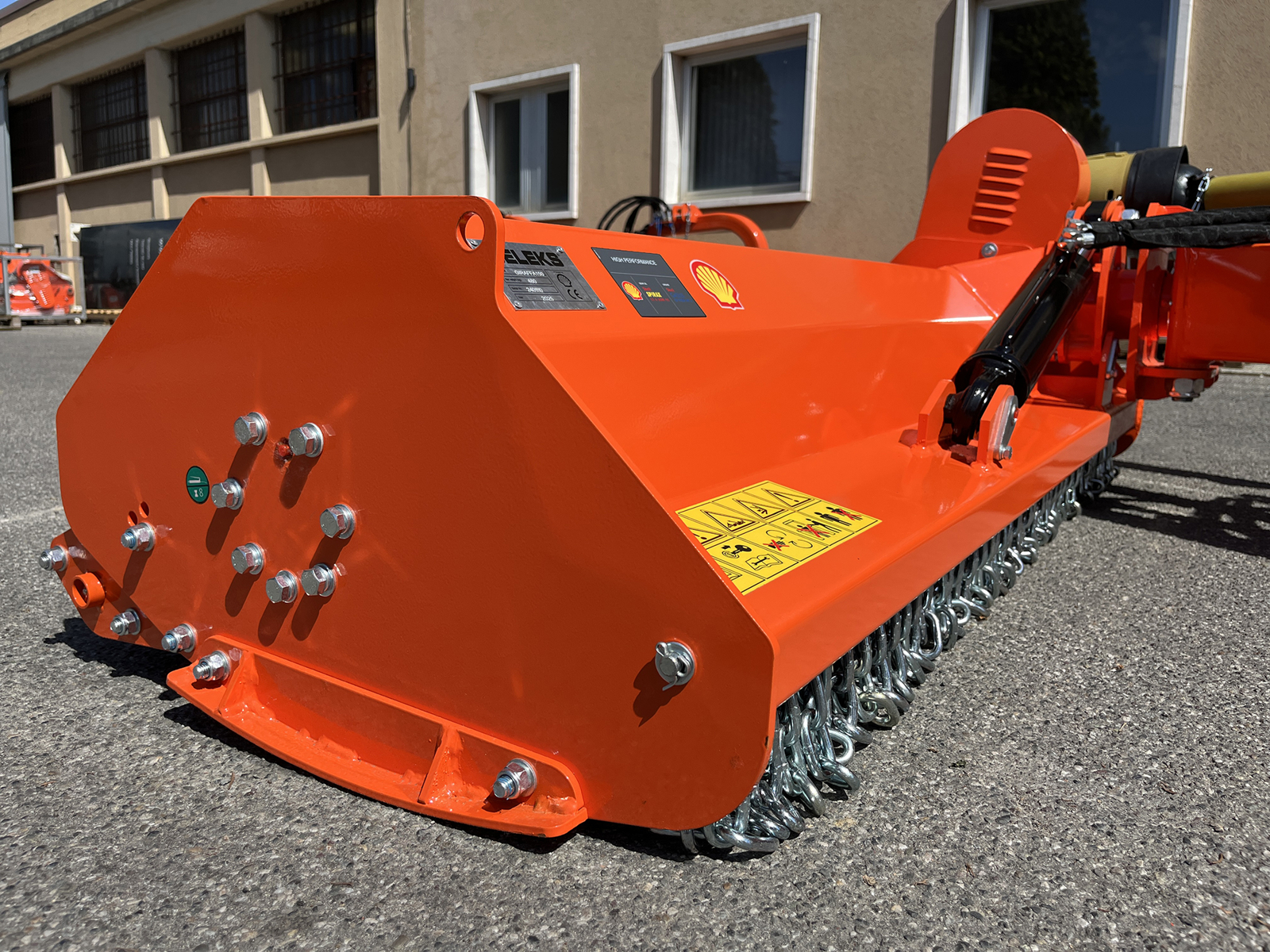

Som standard har den 24 slagler på 820 g. Som tilvalg finnes et sett med 30 kniver (COLTELLI30T) som monteres i stedet for slaglene.
Følger kraftoverføringsakselen med?
Ja: CE-godkjent kraftoverføringsaksel i kategori 6, 1800 mm lang, med vidvinkelledd i begge ender.
Hva er forskjellen fra LEO?
LEO har vinkelgiret på innsiden og standardaksel i kategori 5: vidvinkelaksel finnes som tilvalg. GIRAFFA har utvendig vinkelgir og standardaksel i kategori 6 med vidvinkelledd i begge ender. Med armen helt ute rekker GIRAFFA fra 2,3 til 2,7 m fra traktorens midtlinje, LEO fra 2,0 til 2,4 m.
Reservedeler og service fra DELEKS®
Originale reservedeler sendes fra DELEKS® sine lagre i Europa: slagler, fester, reimer, lagre, bakrulle, meier og drivverksdeler er tilgjengelige både til vanlig vedlikehold og til reparasjoner. DELEKS® kundeservice følger opp hver kunde direkte: teknisk rådgivning, garantisaker, originale reservedeler som identifiseres på sprengskissene, og hjelp til å velge riktig beitepusser og tilbehør til traktoren. Med maskinen følger CE-samsvarserklæring, faktura og bruks- og vedlikeholdsanvisning. 2 års garanti; fraktkostnadene vises i handlekurven.
KARAKTERISTIKKER
| Karakteristikk | Unità Metrisk | Unità US o Feet |
|---|---|---|
| Arbeidsbredde | 1500.0 mm | 4.92 ft |
| Total bredde | 2060.0 mm | 6.65 ft |
| Maks/min. klippe høyde | 10.0 - 45.0 mm | 0.4 - 1.77 in |
| Vekt | 478.0 kg | 1053.0 lb |
| Total høyde | 975.0 mm | 3.20 ft |
| Traktor hk | 40 - 70 | 40 - 70 Hp |
| 3-punkts feste | Kat. 2 (ø 25.0-28.0mm) | Kat. 2 (ø 25.0-28.0mm) |
| Deksel høyde | 400.0 mm | 15.75 in |
| Avstand mellom de 2 nederste festene | 820.0 - 964.0 mm | 32.5 - 38.0 in |
| Antall hammer kniver | 24 | 24 |
| Maksimal klippe diameter | 40.0 - 50.0 mm | 1.57 - 1.97 in |
| Total lengde | 1750.0 mm (bak traktoren) | 5.74 ft (closed) |
| Distanse mellom PTO festet og bakken | 550.0 mm | 21.65 in |
| Tykkelse på dekselet | 4.0 mm | 0.16 in |
| Tykkelse på dekselets sidestykke | 8.0 mm | 0.31 in |
| Tykkelse på glidesko | 6.0 mm | 0.23 in |
| Kraftoverføring: Metode | V-Remmar | V-Remmar |
| Kraftoverføring: PTO | 540 r/min | 540 r/min |
| Kraftoverføring: Rotasjons retning | Høyre side | Høyre side |
| Kraftoverføring: Fri hjul | √ | √ |
| Kraftoverføring: Omdr/min, rotasjonsfart | 2134 rpm | 2134 rpm |
| Kraftoverføring: Gearbox med olje | Ja / SAE 120 - ISO 72925 | Ja / SAE 120 - ISO 72925 |
| Kraftoverføring: antall reimer | 4 | 4 |
| Kraftoverføring: reim størrelse | 17x1270 | 17x1270 |
| Rotor: Diameter | 127.0 mm | 5.0 in |
| Rotor: Lager type og størrelse | 1308 | 1308 |
| Rotor: Balansering | Elektronisk | Elektronisk |
| Rotor: Plate tykkelse | 10.0 mm | 0.4 in |

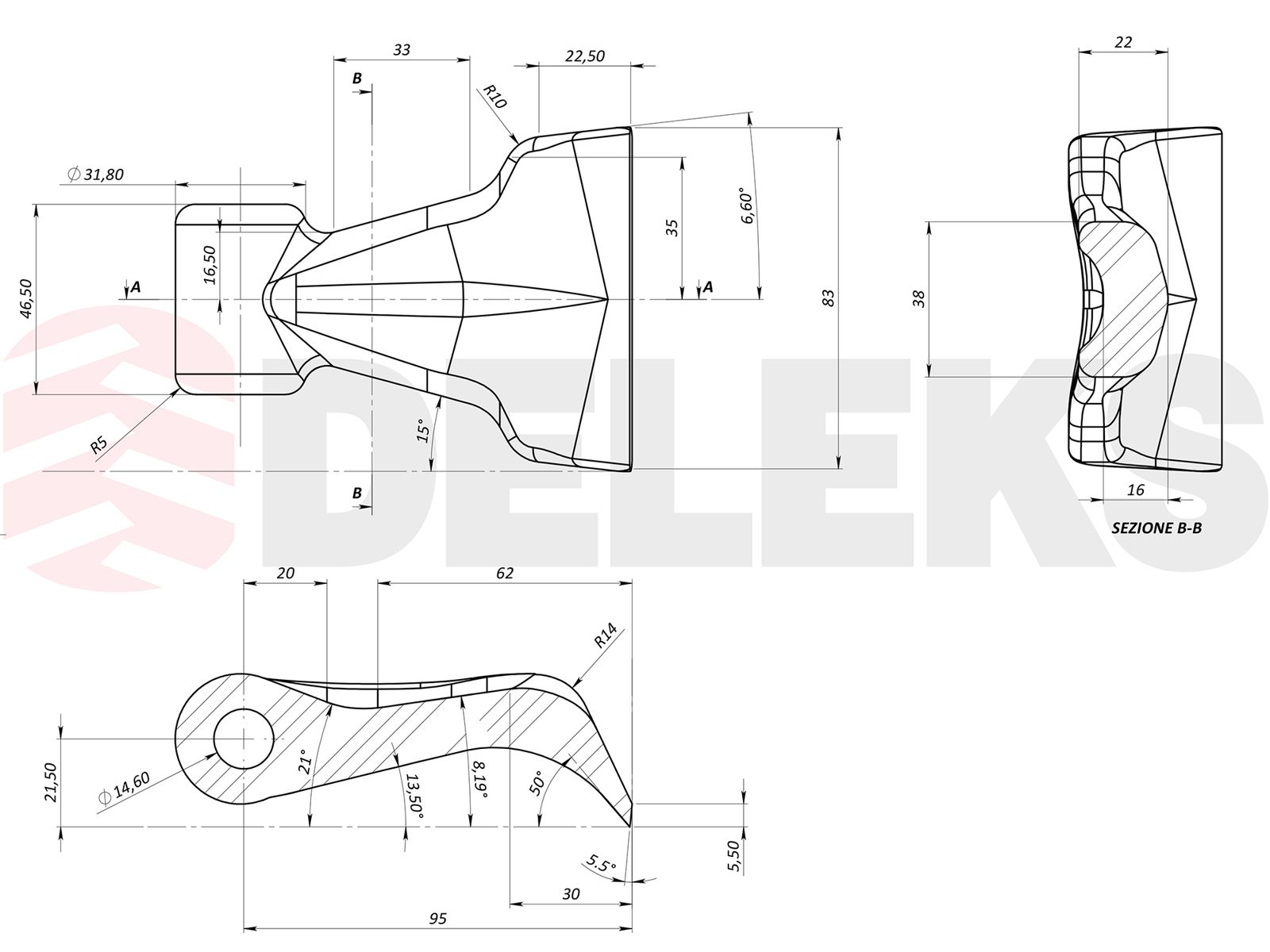

| Hammerkniver: Vekt | 820.0 g | 29.0 oz |
| Hammerkniver: hull diameter | 15.0 mm | 0.6 in |
| Hammerkniver: base bredde | 82.0 mm | 3.23 in |
| Hammerkniver: Topp bredde | 45.0 mm | 1.77 in |
| Hammerkniver: Diagonal bredde | 95.0 mm | 3.74 in |
| Støtterull: Diameter | 140.0 mm | 5.51 in |
| Støtterull: Platetykkelse | 6.0 mm | 0.23 in |
| Støtterull: Lager type og størrelse | UCFL206 | UCFL206 |

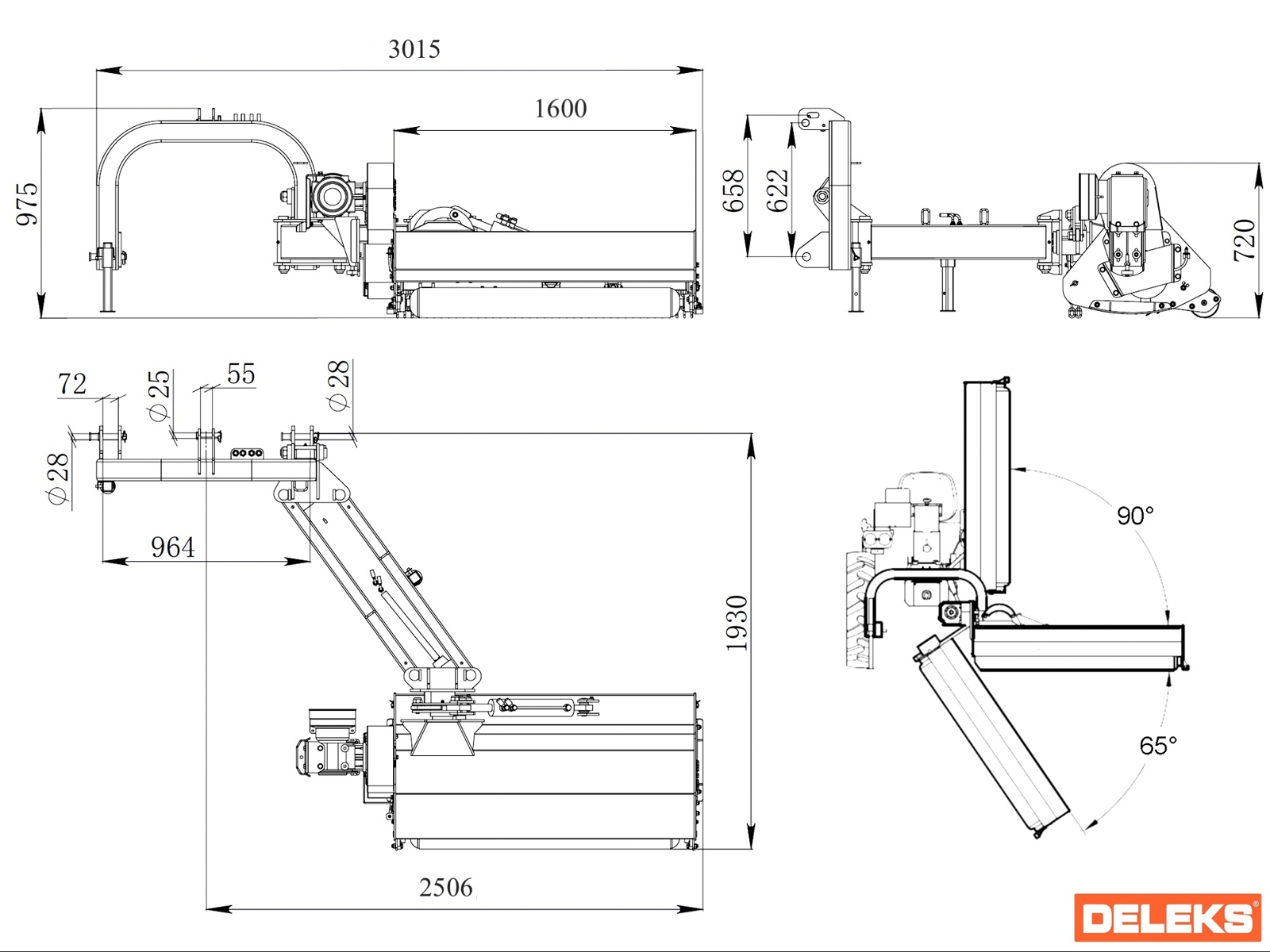

| Mål og Innstillinger | Se bilder | Se bilder |
| Dimensjon Hydraulisk Sylinder A | 80.0 - 35.0 mm | 3.15 - 1.37 in |
| Dimensjon Hydraulisk Sylinder B | 60.0 - 30.0 mm | 2.36 - 1.18 in |
| Min./Maks trykk utløsning | 120 - 150 bar | 120 - 150 bar |
| Min./Maks flyt | 18 - 22 l/min | 18 - 22 l/min |
| Hydrauliske slanger | WP 400 Bar, 1/2" Agri Standard | WP 400 Bar, 1/2" Agri Standard |
| PTO aksel | CE kat. 6 x 1800 mm, dobbel vidvinkel (homokinetisk i begge ender) | CE cat. 6 x 71 in, double wide-angle (CV joint at both ends) |
| Deksel lengde | 680.0 mm | 26.67 in |
| Bruttovekt ved forsendelse | 600 kg | 1323 lb |
| Emballasjevolum | 1.67 m3 | 59.0 cu ft |
| Emballert forsendelses størrelse | 1850.0*950.0*950.0 mm | |
| Embalert forsendelses størrelse | 6.07*3.17*3.17 ft |
