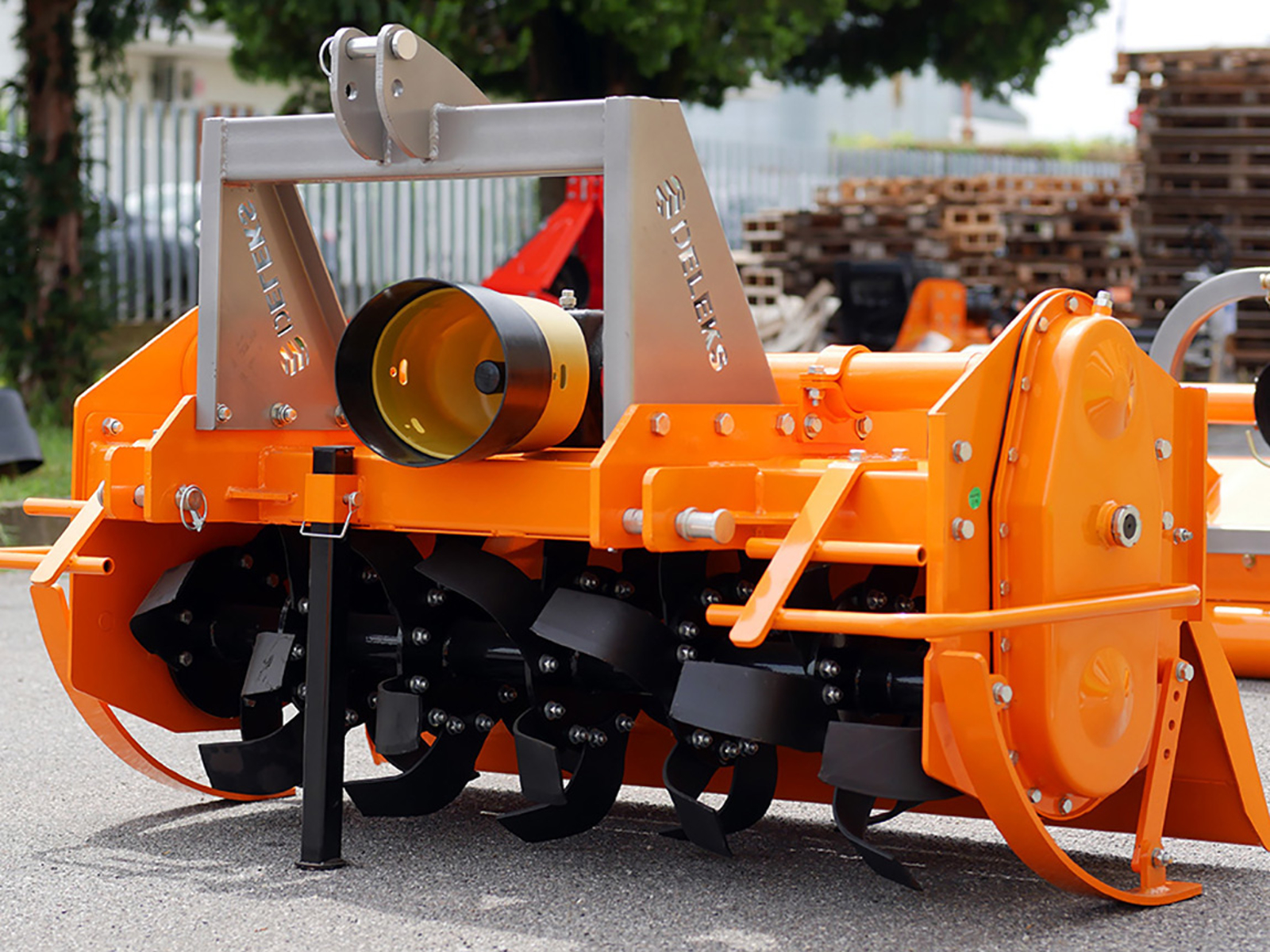

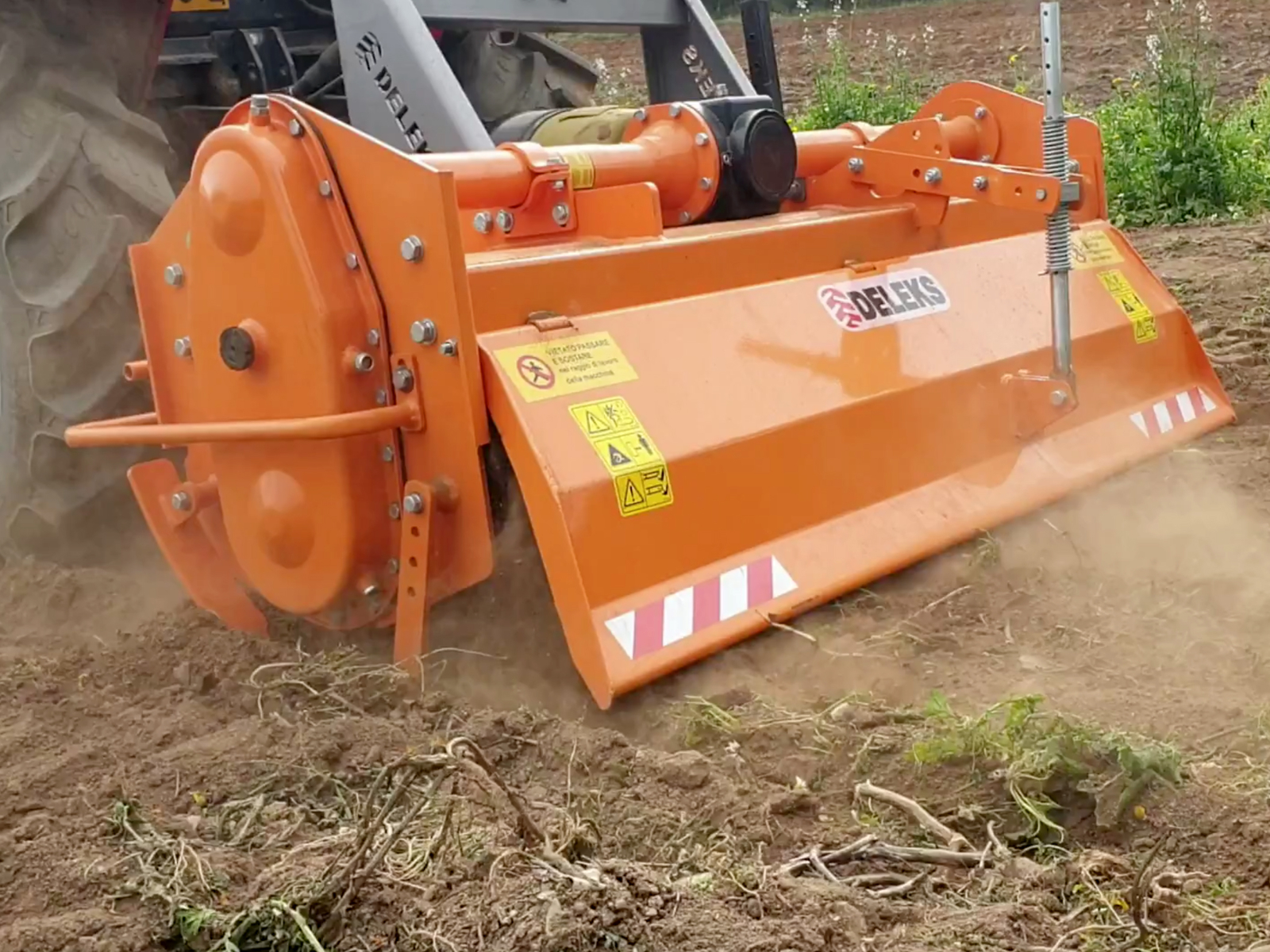

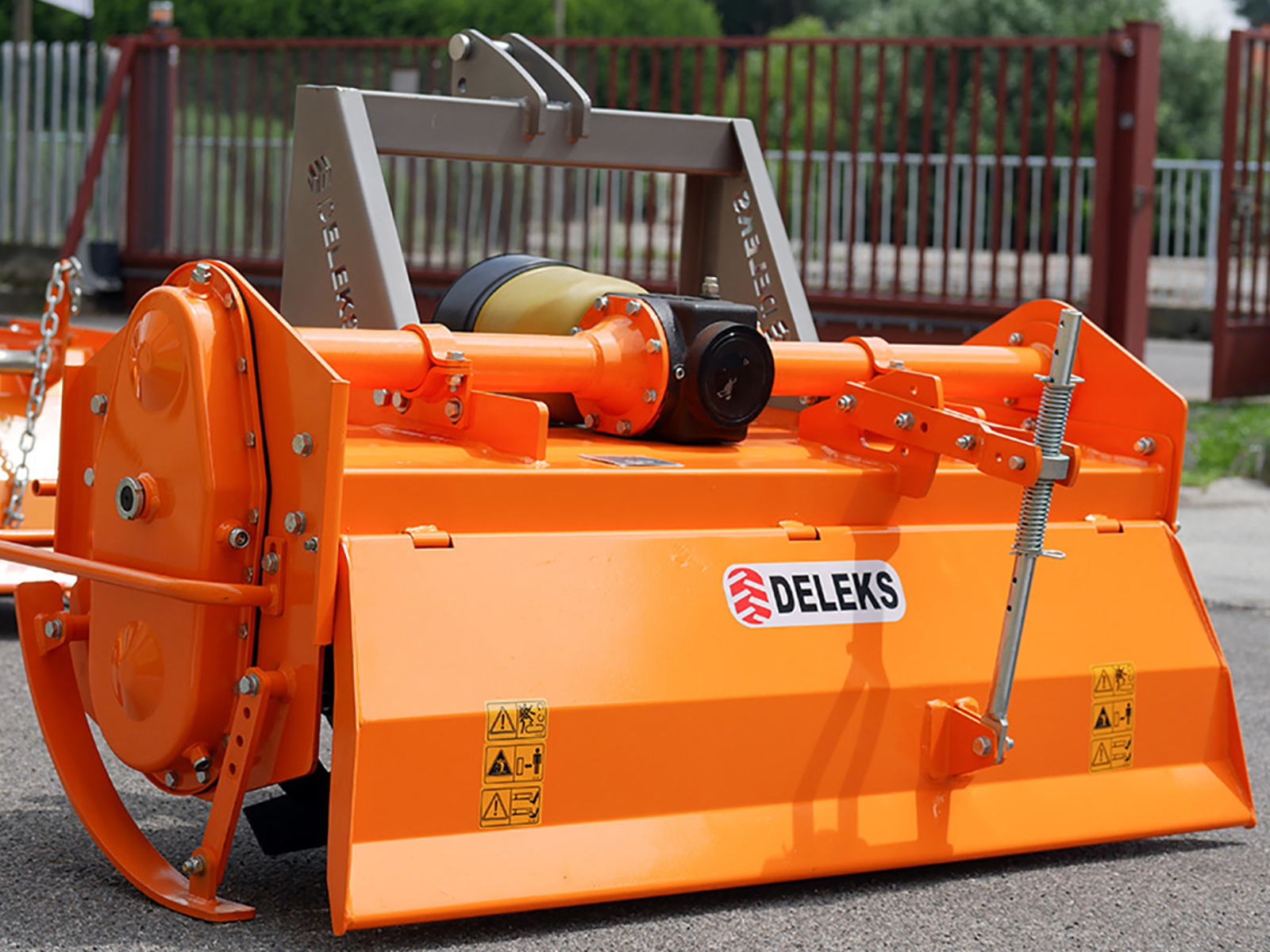

Jordfreser for traktor 180 cm DFH-180, tung serie 50-70 hk, trepunkt kat. 1 og 2
DETALJER
Jordfreser for traktor med 180 cm arbeidsbredde fra DELEKS® tunge serie: freseren for frukt- og åkertraktorer på 50–70 hk med trepunktsfeste kat. 1 og 2, som New Holland T4F, John Deere serie 4 og 5, Landini, Kubota L og M, Same, Deutz-Fahr, Massey Ferguson, Solis og de fleste andre traktorer på 50–70 hk. Ramme på 392 kg med 8 mm sideplater, sidemontert tannhjulsdrift, DELEKS®-girkasse 540 o/min med tre års garanti, 48 smidde spiralkniver på 9 flenser og justerbar bakplate. Den arbeider 16 til 20 cm dypt med rotoren på 210 o/min og leveres komplett med CE-kraftoverføringsaksel med slurekobling; fraktkostnader og leveringstid for ditt område ser du i handlekurven.
Hvilke traktorer passer den til
DFH-180 arbeider 180 cm bredt med 200 cm totalbredde: den dekker sporvidden til traktorer på 50–70 hk og gjør i én kjøring klar kjøregaten i en frukthage med stor planteavstand eller en stripe åker. Med 392 kg trenger den en trepunkt som er normal for denne traktorklassen, og i åkeren holder vekten dybden uten å hoppe. Trepunktsfestet er fast, med girkassen i midten, og er kat. 1 og 2 (bolter ø 19–22 mm og ø 25–28 mm, avstand mellom trekkarmene justerbar fra 745 til 870 mm); kraftuttaket må gå på 540 o/min. Den som må arbeide helt inntil raden, finner i samme serie DFHIDR-180 med hydraulisk sideforskyvning; for traktorer på 70–100 hk og beltetraktorer finnes DFTR-180 med samme bredde og 630 kg.

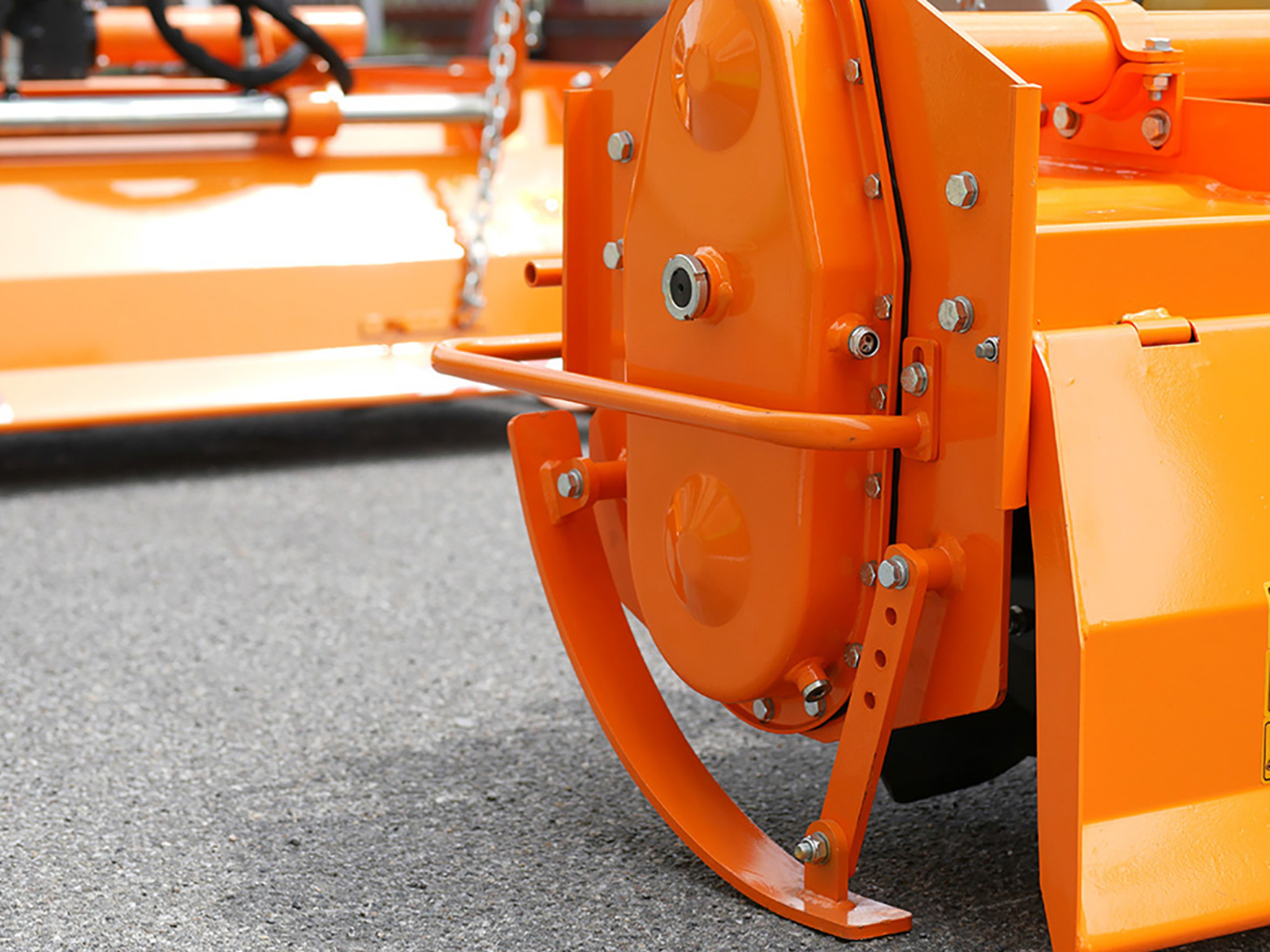

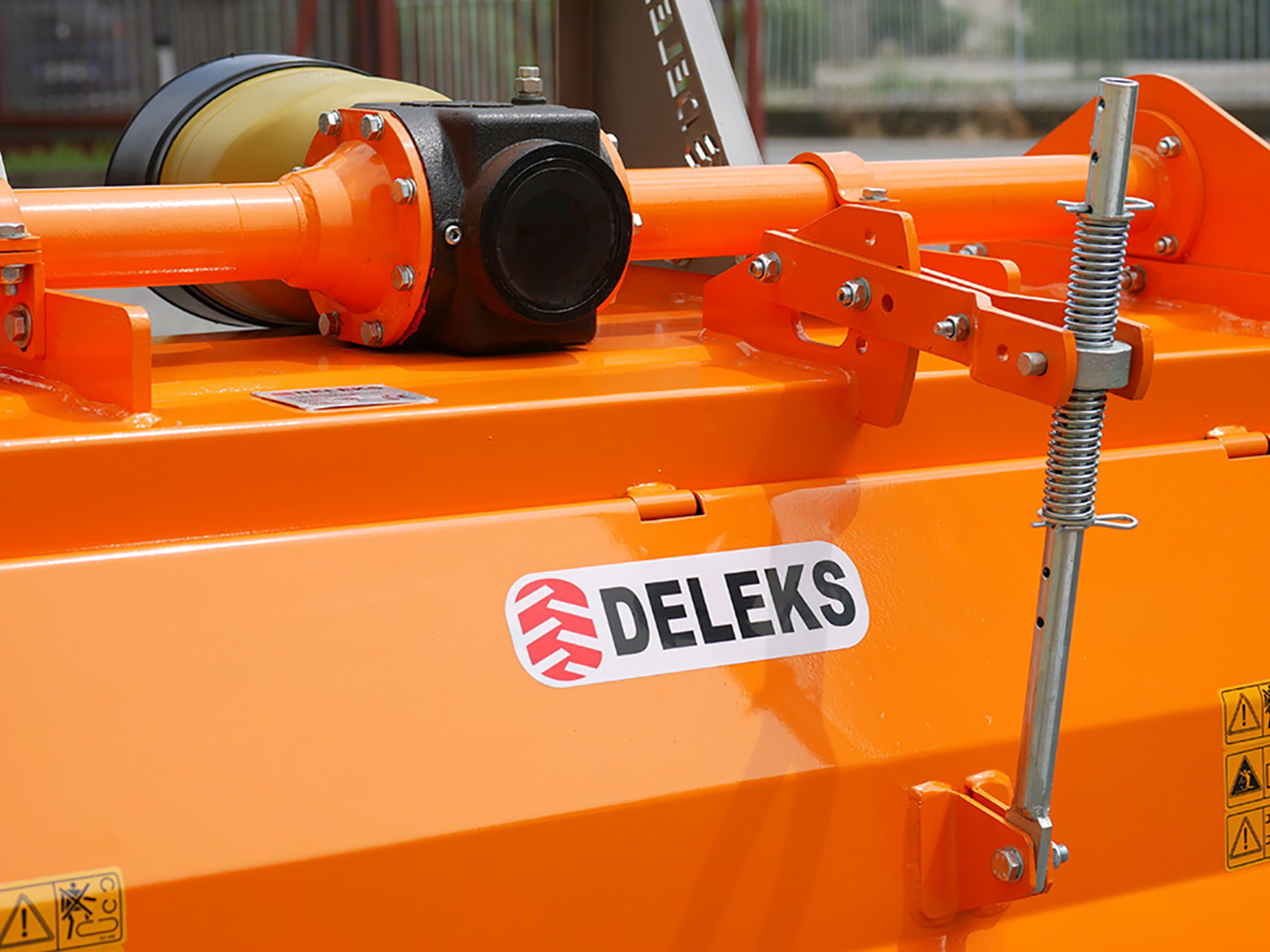

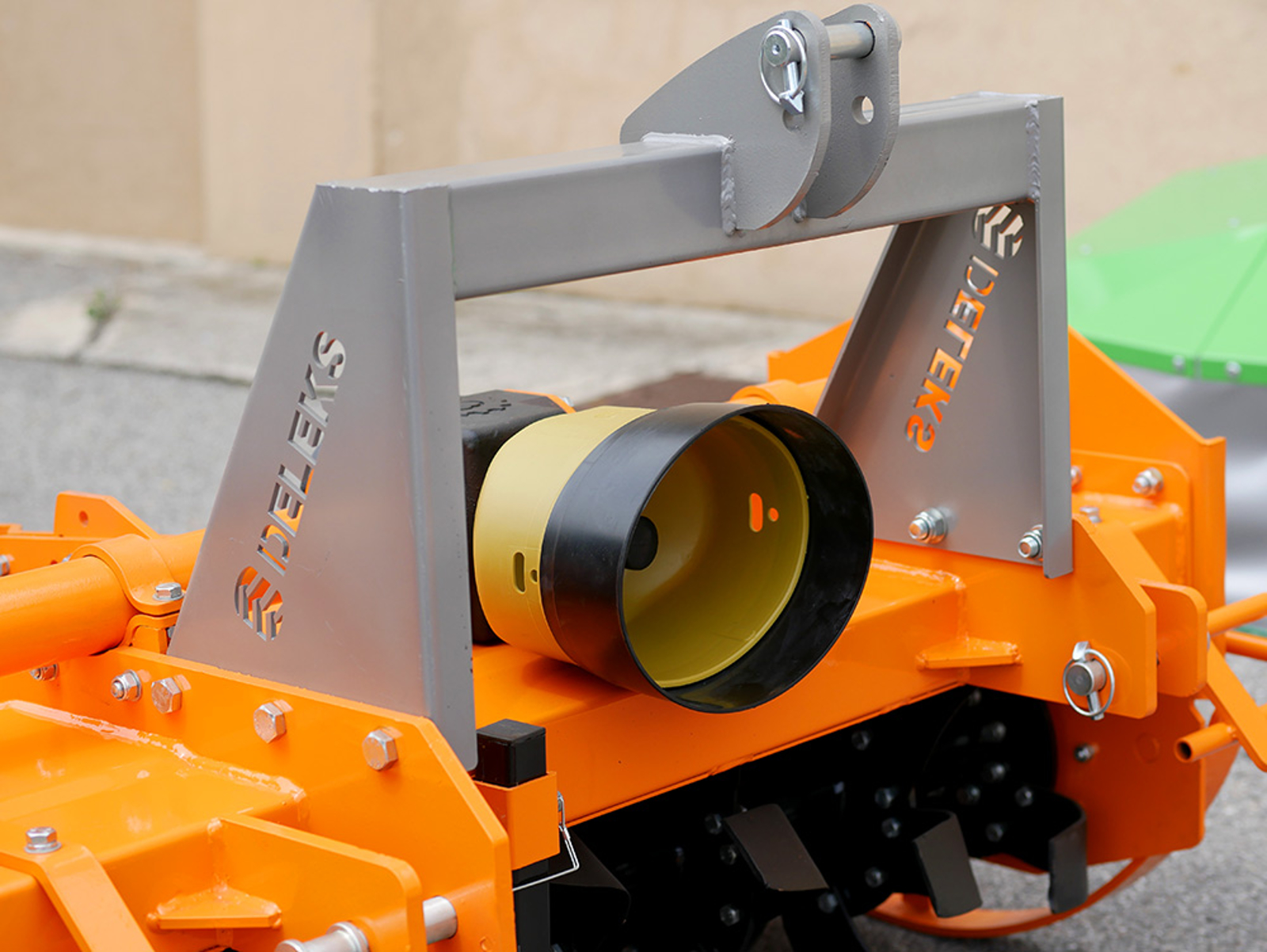

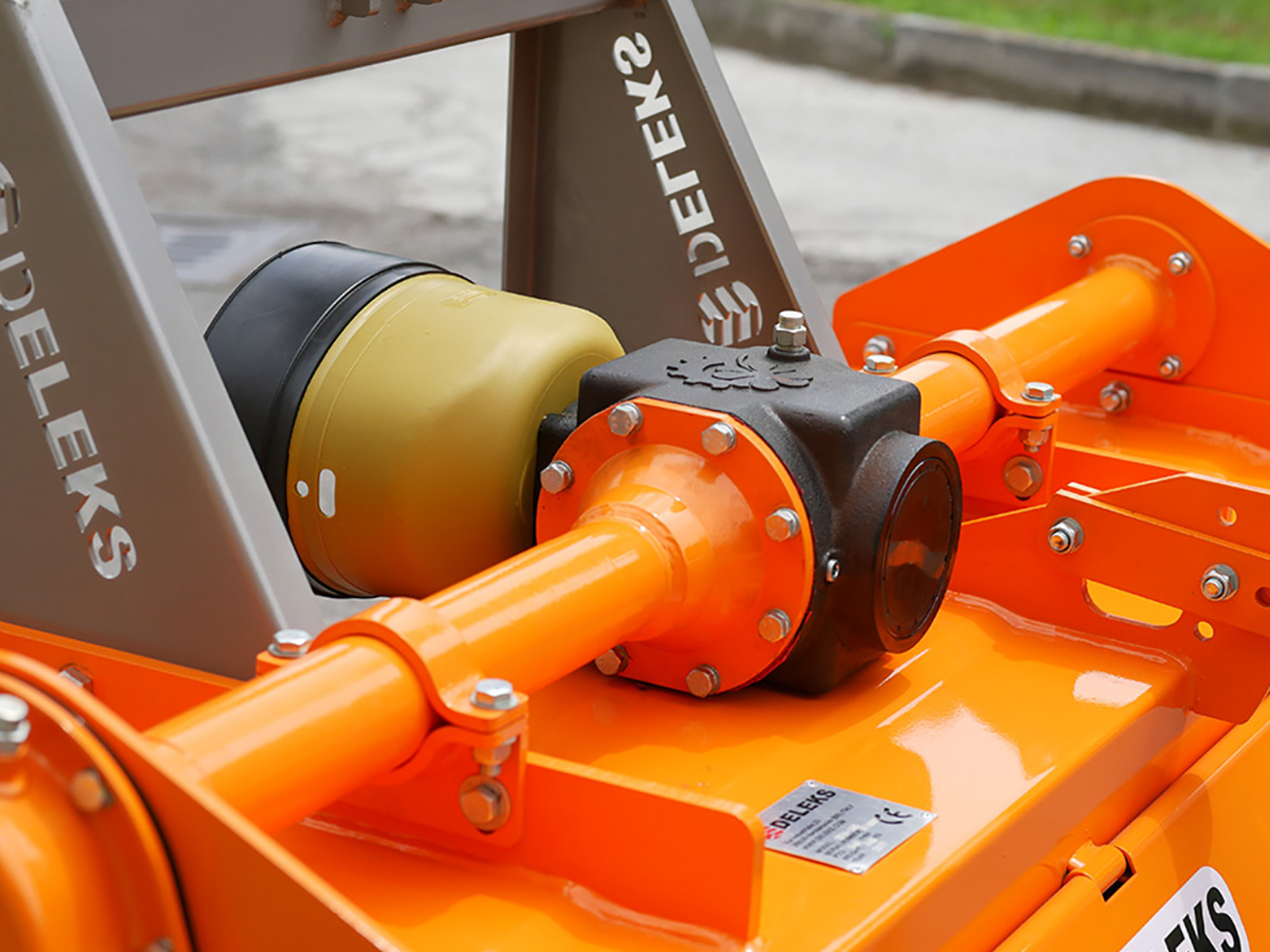

Tannhjulsdrift og girkasse 540 o/min
DELEKS®-girkassen på 540 o/min med støpejernshus har tre års garanti og leveres fylt med SAE 120-olje; fra girkassen går kraften til rotoren gjennom en sidemontert tannhjulsdrift uten kjede: løsningen som tåler lange arbeidsdager og tung jord. Rotoren går på 210 o/min, saktere enn på lette fresere: den gir mer moment på hver kniv og smuldrer finere. CE-kraftoverføringsakselen (kategori 6, 1000 mm) med slurekobling med to skiver Ø 180 mm følger med: koblingen beskytter freser og traktor når en kniv treffer en stein eller en rot, og stilles inn etter traktor og jord i tråd med bruksanvisningen.

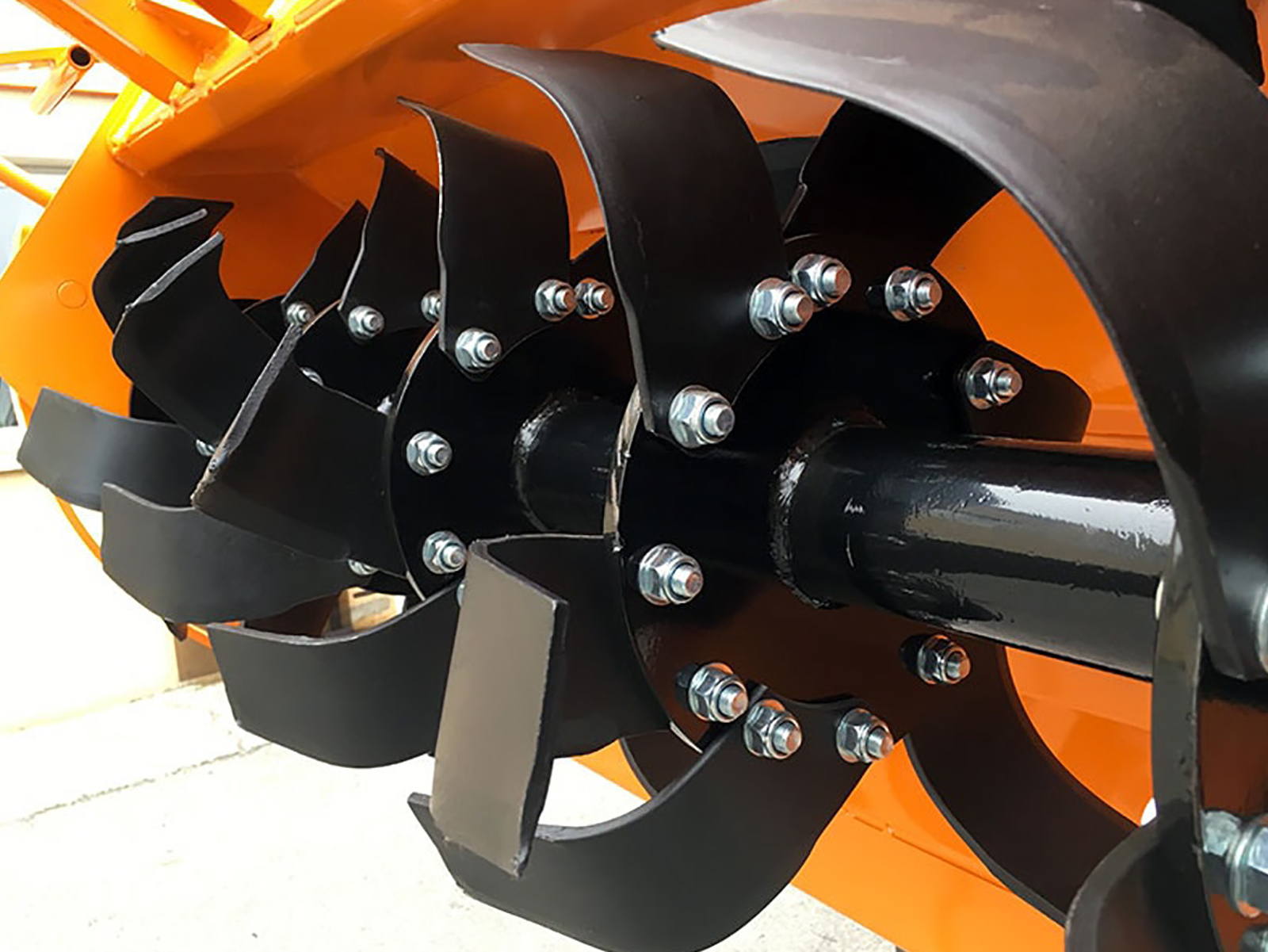

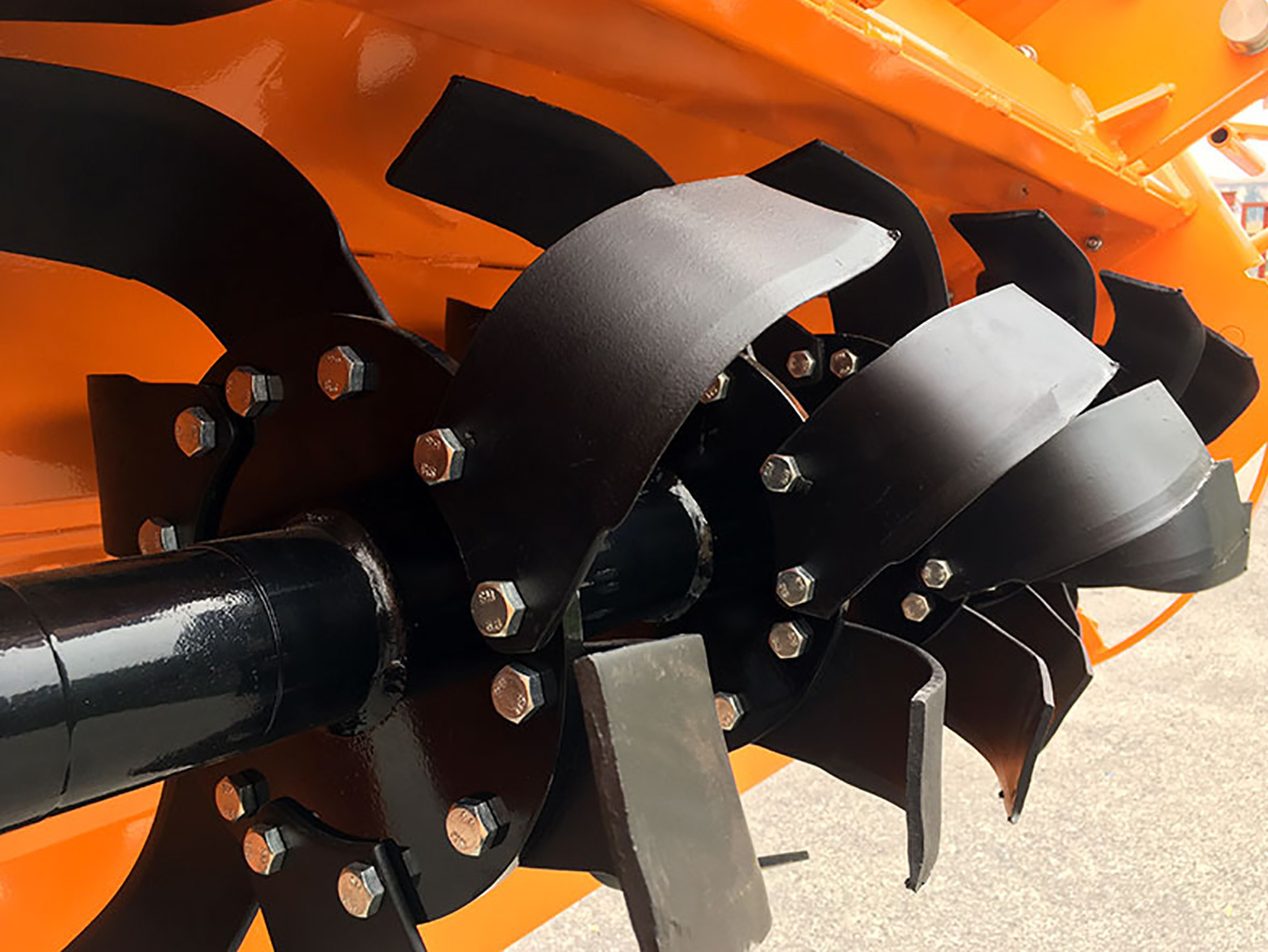

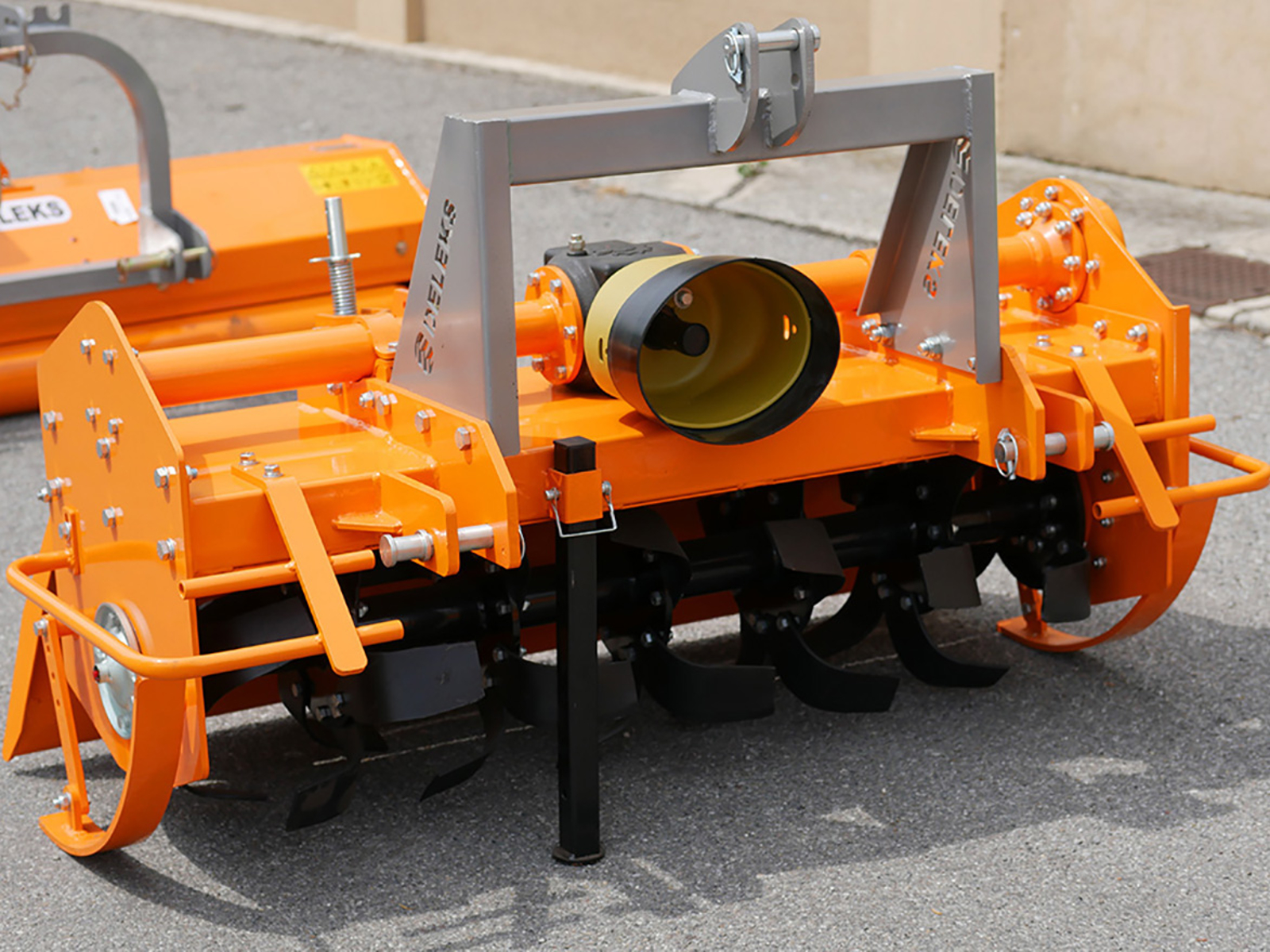

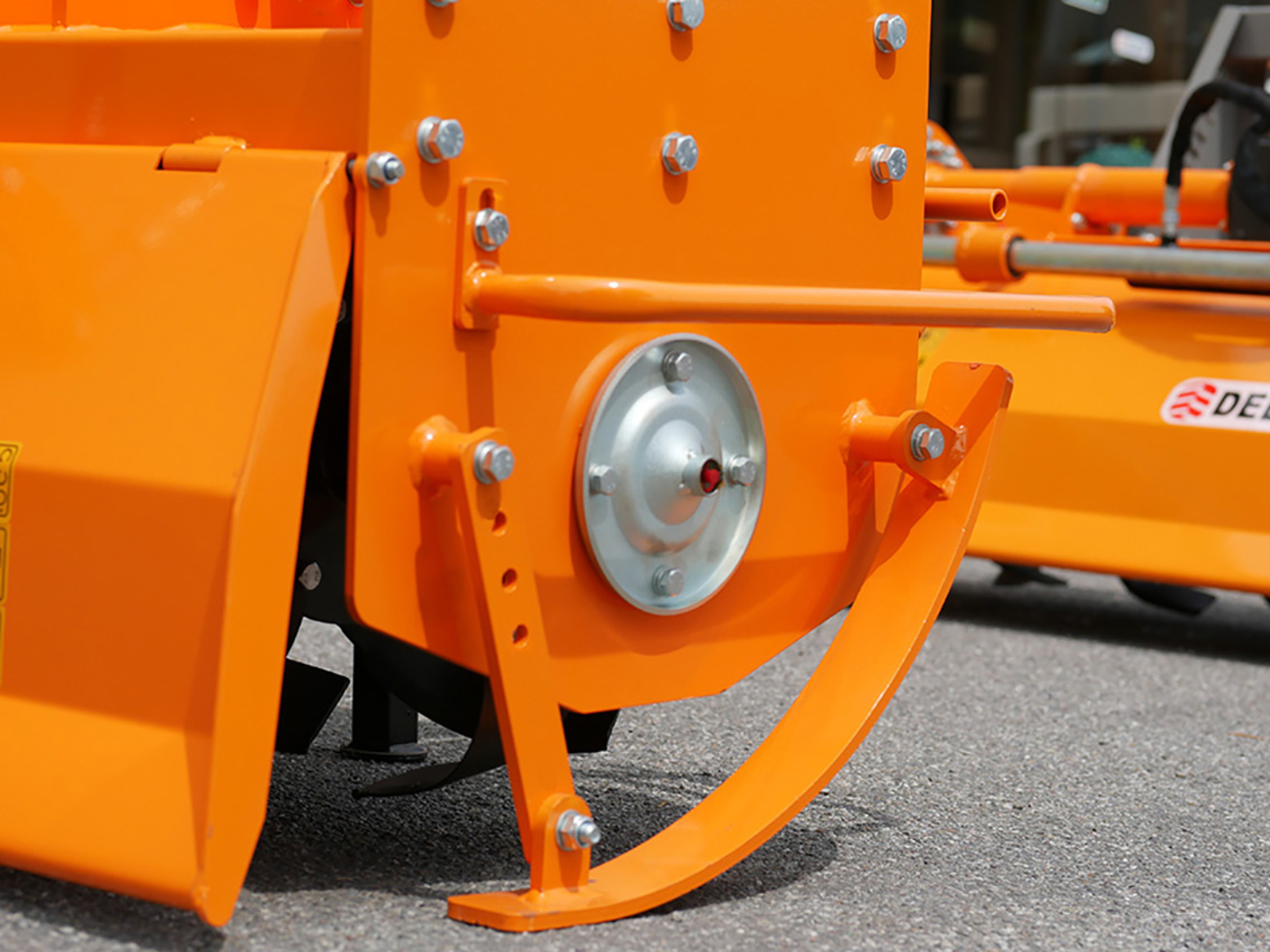

Rotor og smidde spiralkniver
Rotoren måler 480 mm i diameter med knivene montert, på en 76 mm aksel med lagre 6306 og 6309 og 8 mm sideplater. De 48 smidde spiralknivene på 9 flenser (6 per flens, 3 på de to ytterste; 180 × 83 mm, 6 mm tykke, 250 mm krumning, 810 g hver) går gradvis ned i jorda, med mindre vibrasjon og finere smuldring enn rette kniver; de er festet med to bolter hver (hull ø 13 mm, senteravstand 55 mm) og skiftes én og én, med samme reservedel til alle DFH-fresere. Arbeidsdybde 160 til 200 mm, stilles med sidemeiene.

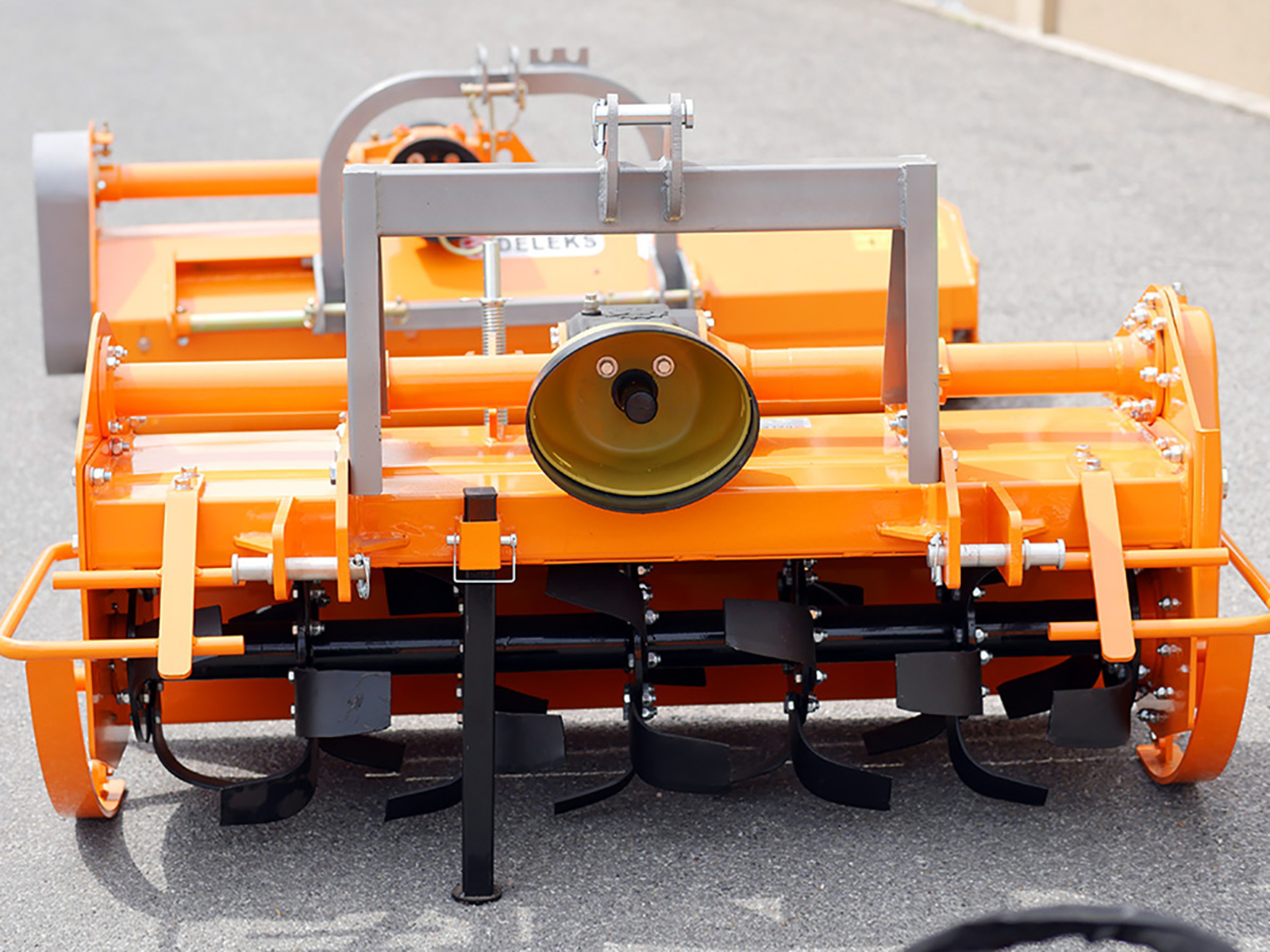

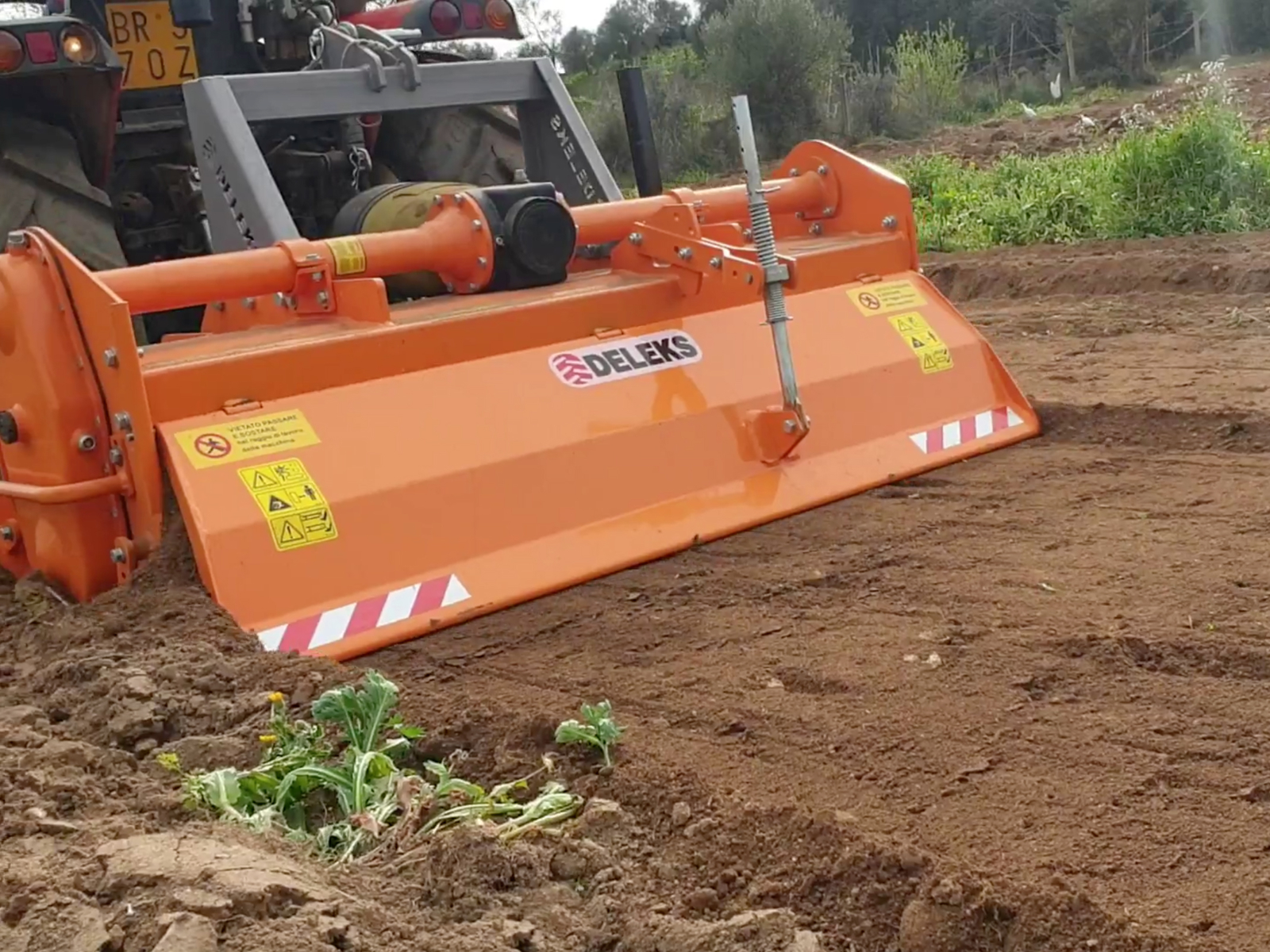

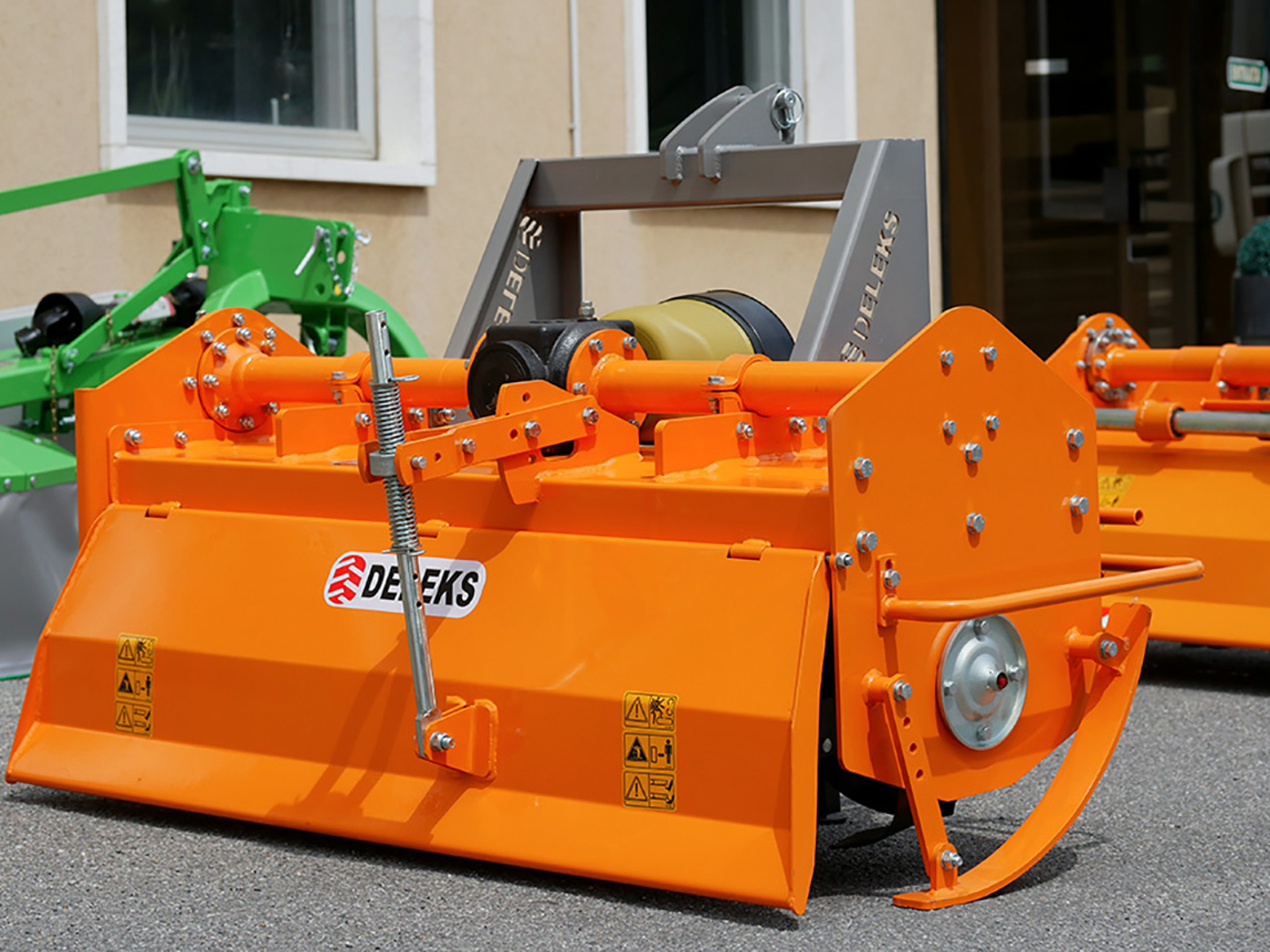

Justerbar bakplate og arbeid i tung jord
Bakplaten er høydejusterbar: lukket holder den jorda lenger mellom knivene og finsmuldrer såbedet, åpen slipper den ut store klumper og planterester. Med 392 kg og den sakte rotoren holder freseren dybden også i leire og i hard sensommerjord, der lette fresere hopper; på svært steinete jord er steinnedlegger det bedre valget.
Mål, vekt og levering
Arbeidsbredde 1795 mm, totalbredde 2000 mm, lengde 720 mm, høyde 1030 mm, vekt 392 kg; girkassen sitter 590 mm over bakken. Den sendes på pall 80 × 203 × 82 cm (460 kg brutto); fraktkostnader og leveringstid for ditt område ser du i handlekurven, og til lossing trengs truck eller traktorens trepunkt. Maskinen oppfyller EUs maskindirektiv, er TÜV Austria-sertifisert og har to års garanti.

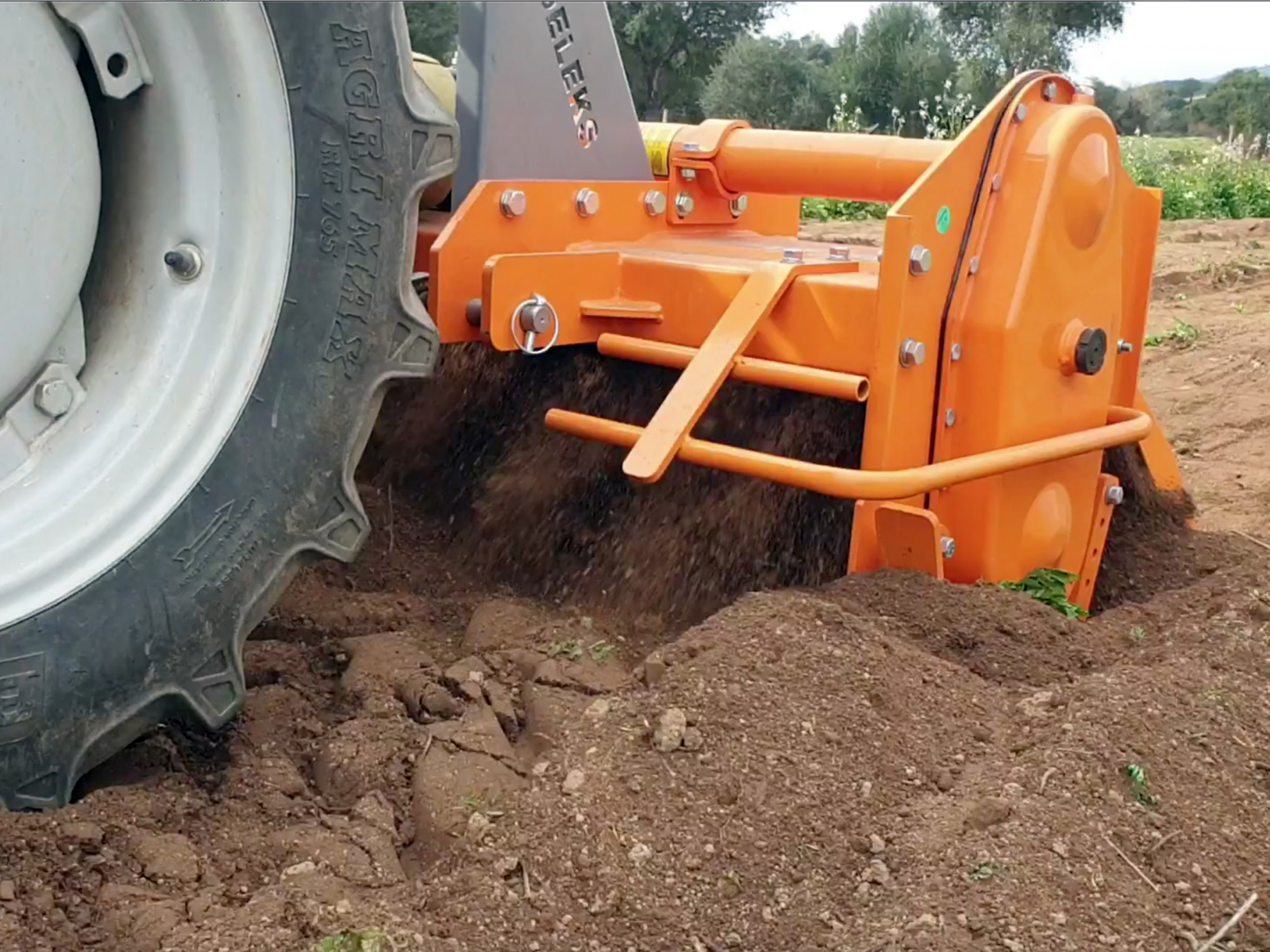

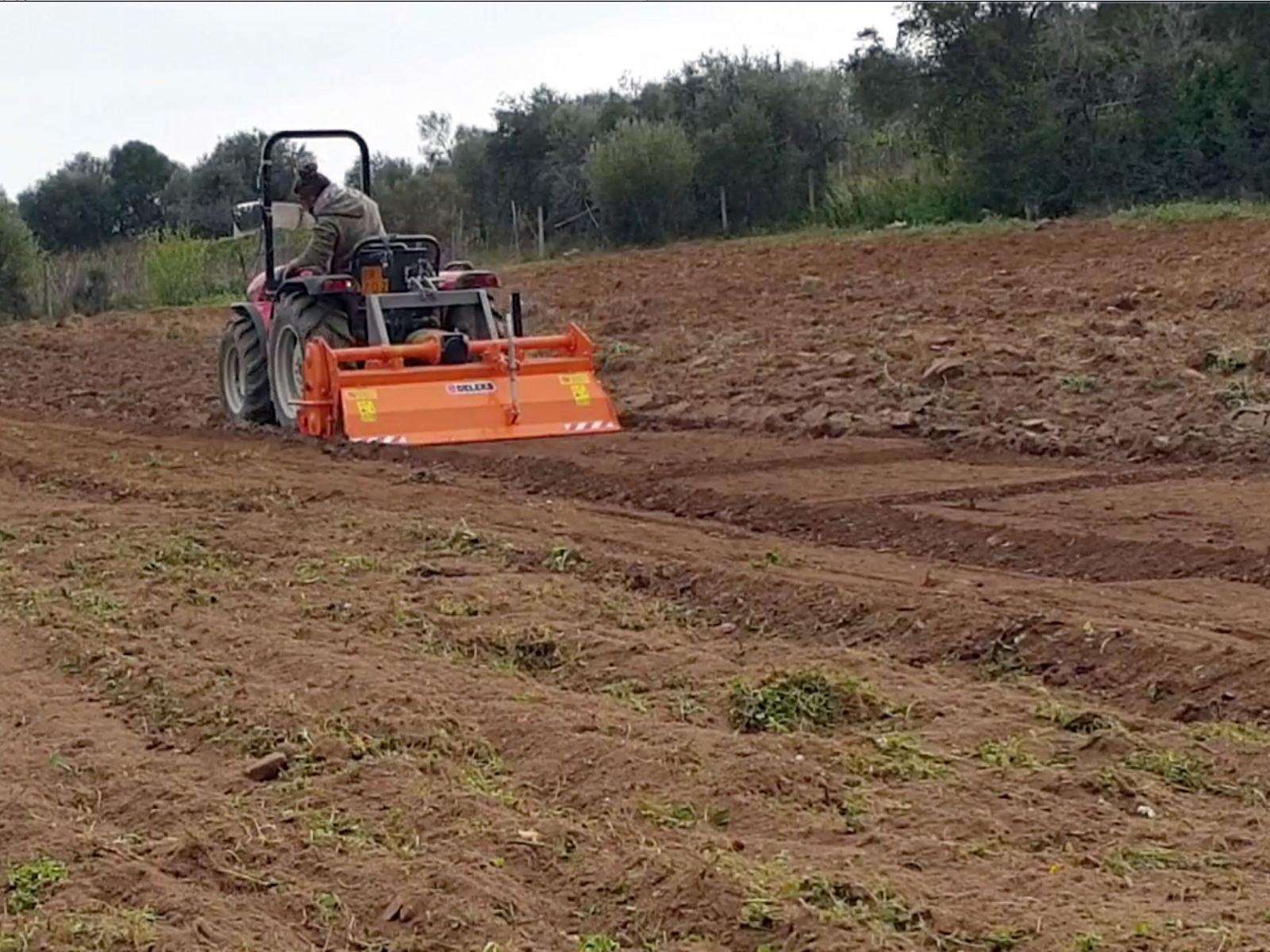

Bruksområder
- Frukthager og vingårder med stor planteavstand: kjøregaten i én kjøring, redskapet sentrert bak traktoren
- Åker og frilandsgrønnsaker: så- og plantebed, nedmolding av gjødsel, grønngjødsel og stubb
- Leirjord og hard jord som bearbeides flere ganger i året
- Småbruk og entreprenører med traktorer på 50–70 hk
Tilbehør og reservedeler
På siden finner du også settet med 10 DFH-spiralkniver, bolter og muttere til knivene, mekanisk toppstag på 680 eller 730 mm, kraftuttaksreduksjon og kraftoverføringsaksler og slurekoblinger som reservedel: bestill sammen med freseren eller senere.
FAQ
Hvor mange hestekrefter trenger en jordfreser på 180 cm?
DFH-180 arbeider med 50 til 70 hk på kraftuttaket ved 540 o/min: 50–55 hk går fint i middels jord, i leire og på full dybde trengs 60 hk og mer. For traktorer på 70–100 hk og beltetraktorer finnes DFTR-180 med samme bredde og 630 kg.
Hva skiller DFH-180 fra DFTR-180?
Samme arbeidsbredde, annen konstruksjon: DFTR-180 veier 630 kg i stedet for 392, har 12 mm sideplater i stedet for 8, 90 mm rotoraksel, kniver på 1 kg og nettvalse bak som standard, og er laget for 70–100 hk og beltetraktorer. DFH-180 er valget for hjultraktorer på 50–70 hk.

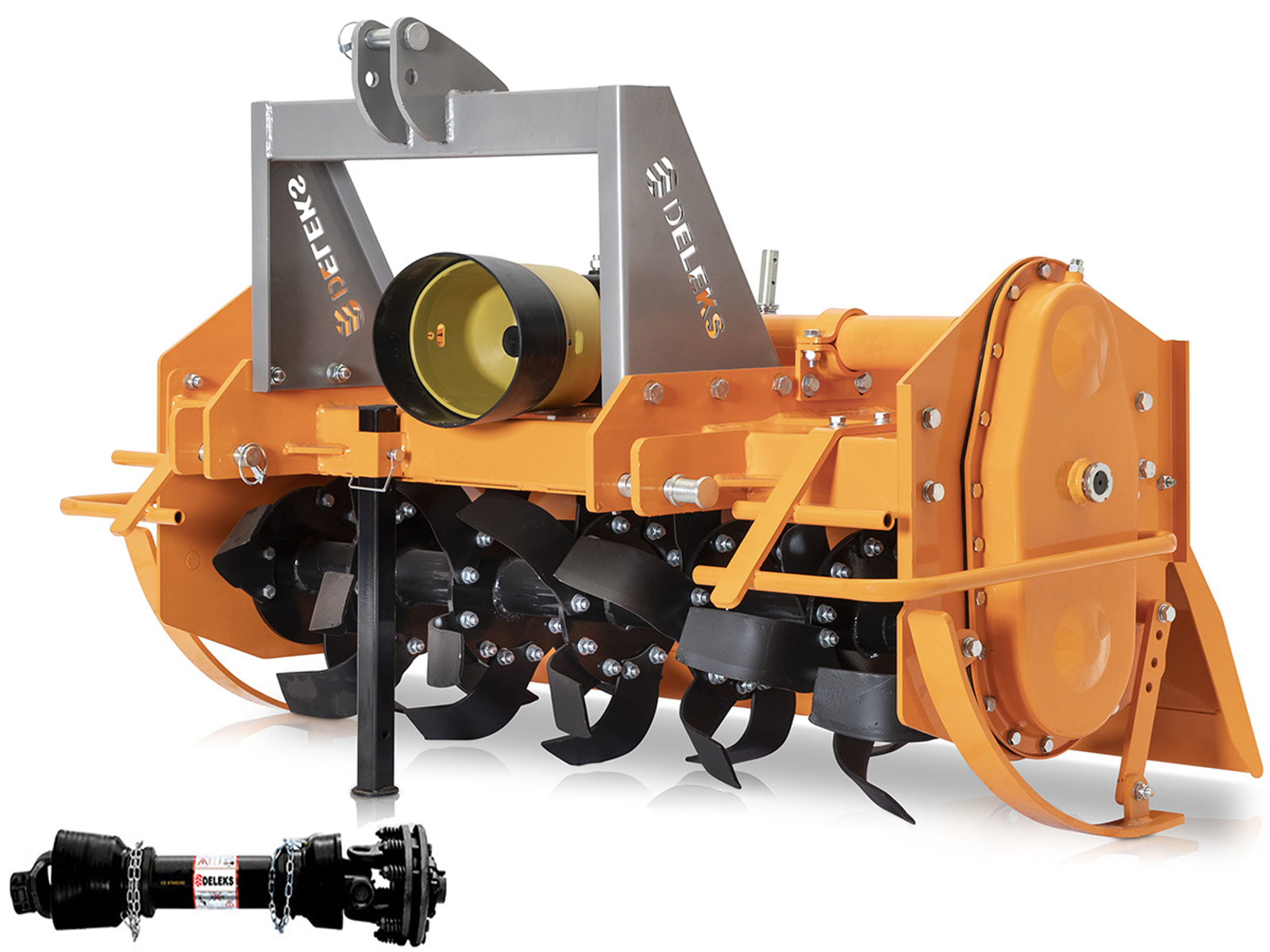

Følger kraftoverføringsakselen med? Hvordan stilles slurekoblingen?
Ja: CE-kraftoverføringsaksel (kategori 6, 1000 mm) med slurekobling med to skiver Ø 180 mm er standard. Koblingen stilles inn etter traktor og jord i tråd med bruksanvisningen: for stram beskytter den ikke driften, for løs slurer den og blir varm.
Hvilket vedlikehold trenger den?
Ved sesongstart kontrolleres oljenivået i girkassen (SAE 120), knivslitasjen og boltenes tiltrekking; før hver bruk smøres punktene i bruksanvisningen, og slurekoblingen kontrolleres. Slitte kniver byttes med settet på 10.
Kan den forskyves sideveis?
Nei: DFH-180 har fast feste med girkassen i midten og arbeider sentrert bak traktoren. For å komme helt inntil raden finnes DFHIDR-180 med hydraulisk sideforskyvning og samme arbeidsbredde.
DELEKS®-reservedeler og service
Originale reservedeler sendes fra DELEKS®-lagrene i Europa: kniver, tannhjul, bolter, lagre, kraftoverføringsaksler, slurekoblinger og andre slitedeler er normalt på lager, både til vanlig vedlikehold og til reparasjoner. Teknisk avdeling hjelper deg med å finne riktig del på sprengskissene, med vedlikeholdet og med å velge jordfreser og tilbehør som passer traktoren din. Med freseren følger EF-samsvarserklæringen, fakturaen og bruks- og vedlikeholdsanvisningen, som også sendes på e-post ved forsendelse. To års garanti; fraktkostnader og leveringstid for ditt område ser du i handlekurven.
KARAKTERISTIKKER
| Karakteristikk | Unità Metrisk | Unità US o Feet |
|---|---|---|
| Arbeidsbredde | 1795.0 mm | 5.90 ft |
| Total bredde | 2000.0 mm | 6.56 ft |
| Vekt | 392.0 kg | 865.0 lb |
| Total høyde | 1030.0 mm | 3.38 ft |
| Traktor hk | 50 - 70 | 50 - 70 Hp |
| 3-punkts feste | Cat. 1/2 ø 19.0-22.0mm / 25.0-28.0mm) | Cat. 1/2 ø 19.0-22.0mm / 25.0-28.0mm) |
| Gearboks plassering | Sentral | Central |
| Avstand mellom de 2 nederste festene | 745.0 - 870.0 mm | 29.35 - 34.25 in |
| Total lengde | 720.0 mm | 2.36 ft |
| Distanse mellom PTO festet og bakken | 590.0 mm | 23.23 in |
| Kraftoverføring: Metode | Tannhjul | Tannhjul |
| Kraftoverføring: Gearbox | DELEKS 540 r/min (3 års garanti) | DELEKS 540 r/min (3 års garanti) |
| Kraftoverføring: Rotasjons retning | Mot høyre | Mot høyre |
| Kraftoverføring: Omdr/min, rotasjonsfart | 210 rpm | 210 rpm |
| Kraftoverføring: Gearbox med olje | Ja / SAE 120 - ISO 72925 | Ja / SAE 120 - ISO 72925 |
| Rotor: Diameter | 76.0 mm | 3.0 in |
| Rotor: Lager type og størrelse | "GB276-6306(R) GB276-6309(L)" | "GB276-6306(R) GB276-6309(L)" |
| Rotor: Plate tykkelse | 8.0 mm | 0.31 in |
| Min./Maks abeidsdybde | 6.30 - 7.87 in | |
| Min/Maks arbeids dybde | 160.0-200.0 mm | |
| PTO aksel | CE 6x1000 mm + slurekobling to skiver Ø180 mm | CE 6x1000 mm (39.4 in) + slurekobling to skiver Ø180 mm (7.1 in) |
| Rotor: diameter med kniver | 480.0 mm | 18.90 in |
| Rotor: antall flenser | 9 | 9 |
| Antal kniver pr flens | 6 | 6 |
| Kniver: antall | 48 | 48 |
| Kniver: høyde / bredde | 180.0 / 83.0 mm | 7.08 / 3.26 in |
| Kniver: kurv lengde | 250.0 mm | 9.84 in |
| Kniver: Avstand mellom hullene | 55.0 mm | 2.16 in |
| Kniver: hull diameter | 13.0 mm | 0.51 in |
| Kniver: tykkelse | 6.0 mm | 0.24 in |
| Kniver: vekt | 810.0 gr | 28.57 oz |
| Bruttovekt ved forsendelse | 460 kg | 1014 lb |
| Emballasjevolum | 1.33 m3 | 47.0 cu ft |
| Emballert forsendelses størrelse | 800.0*2030.0*820.0 mm | |
| Embalert forsendelses størrelse | 2.62*6.65*2.70 ft |
