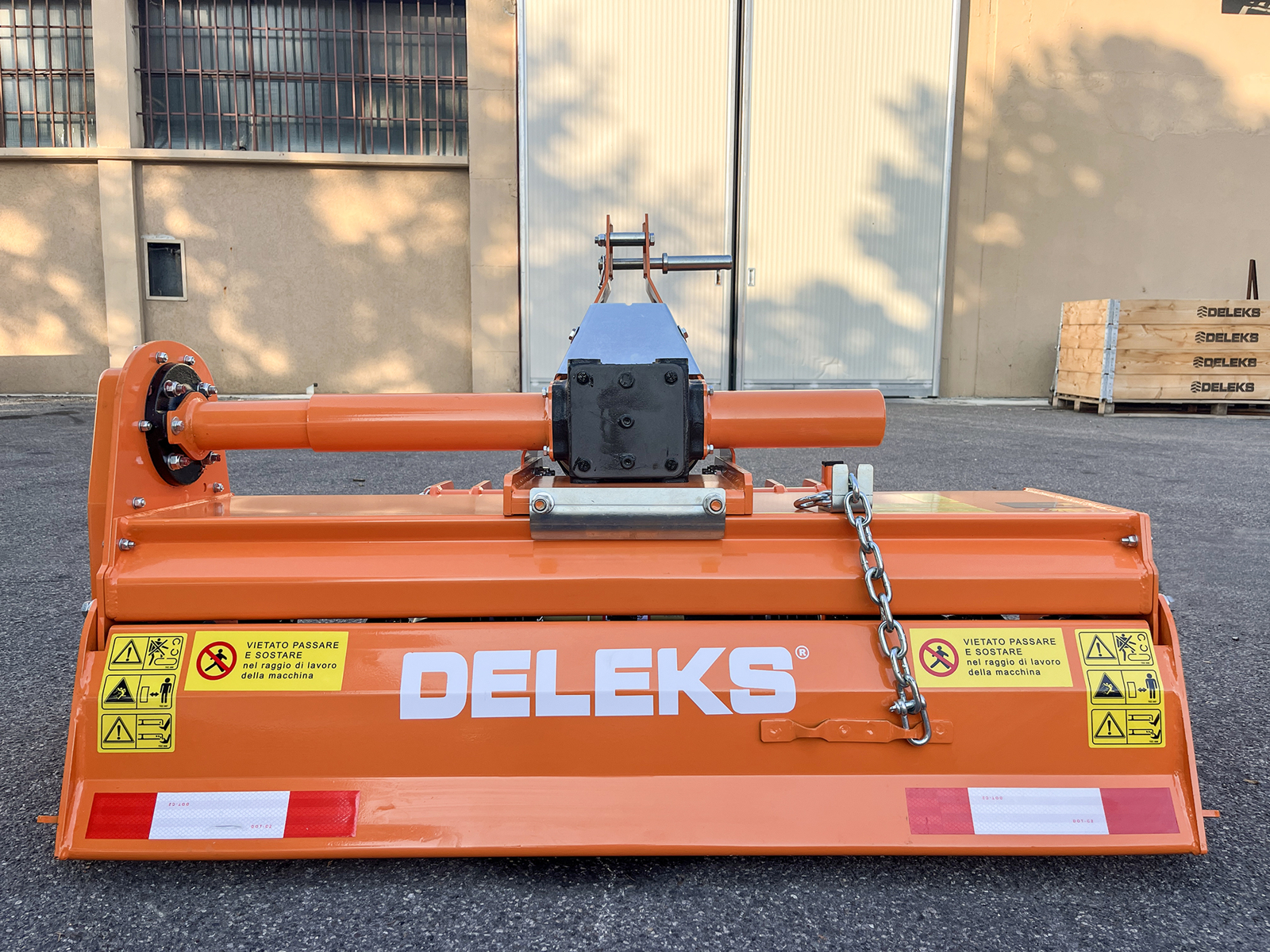

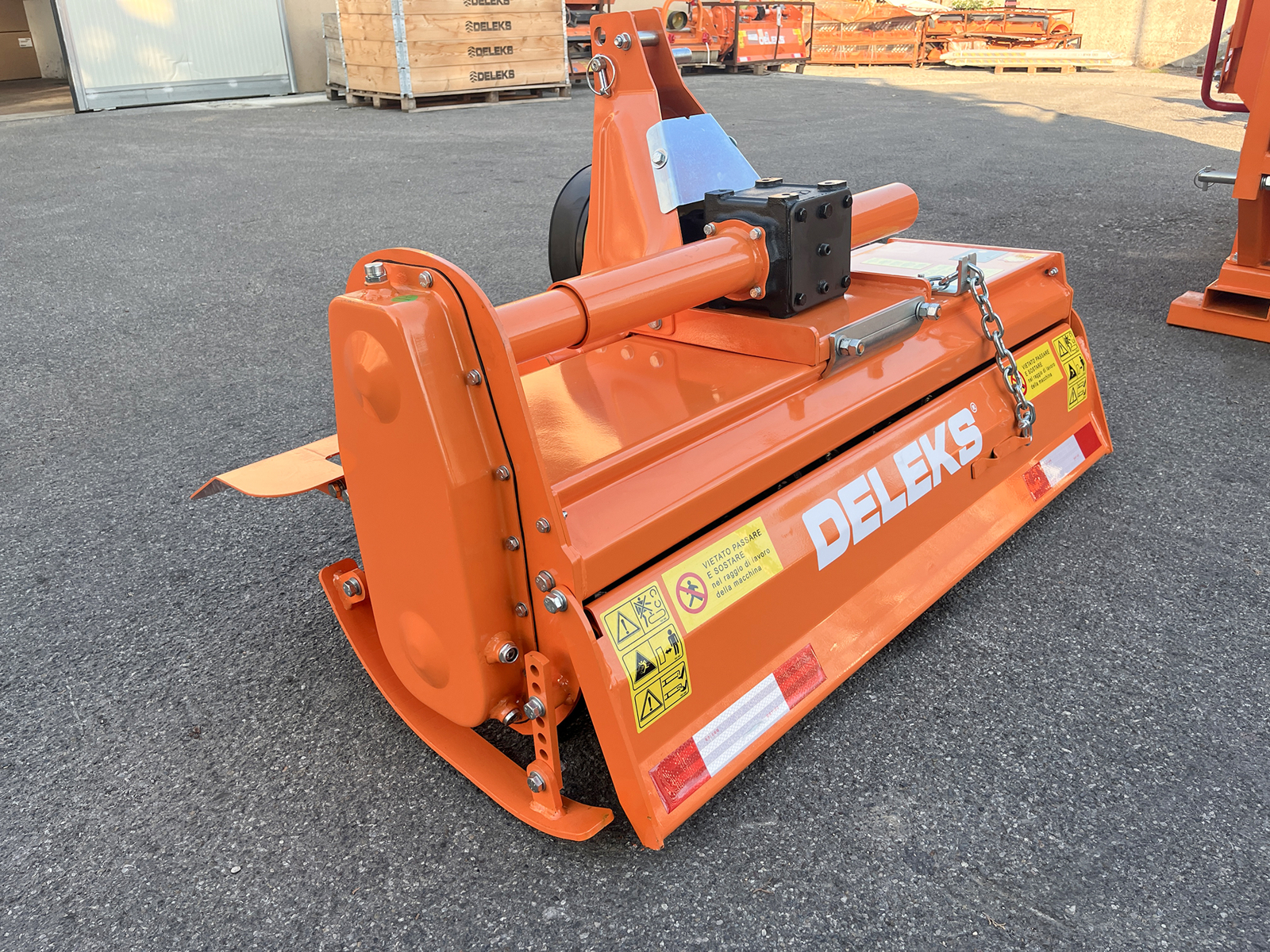

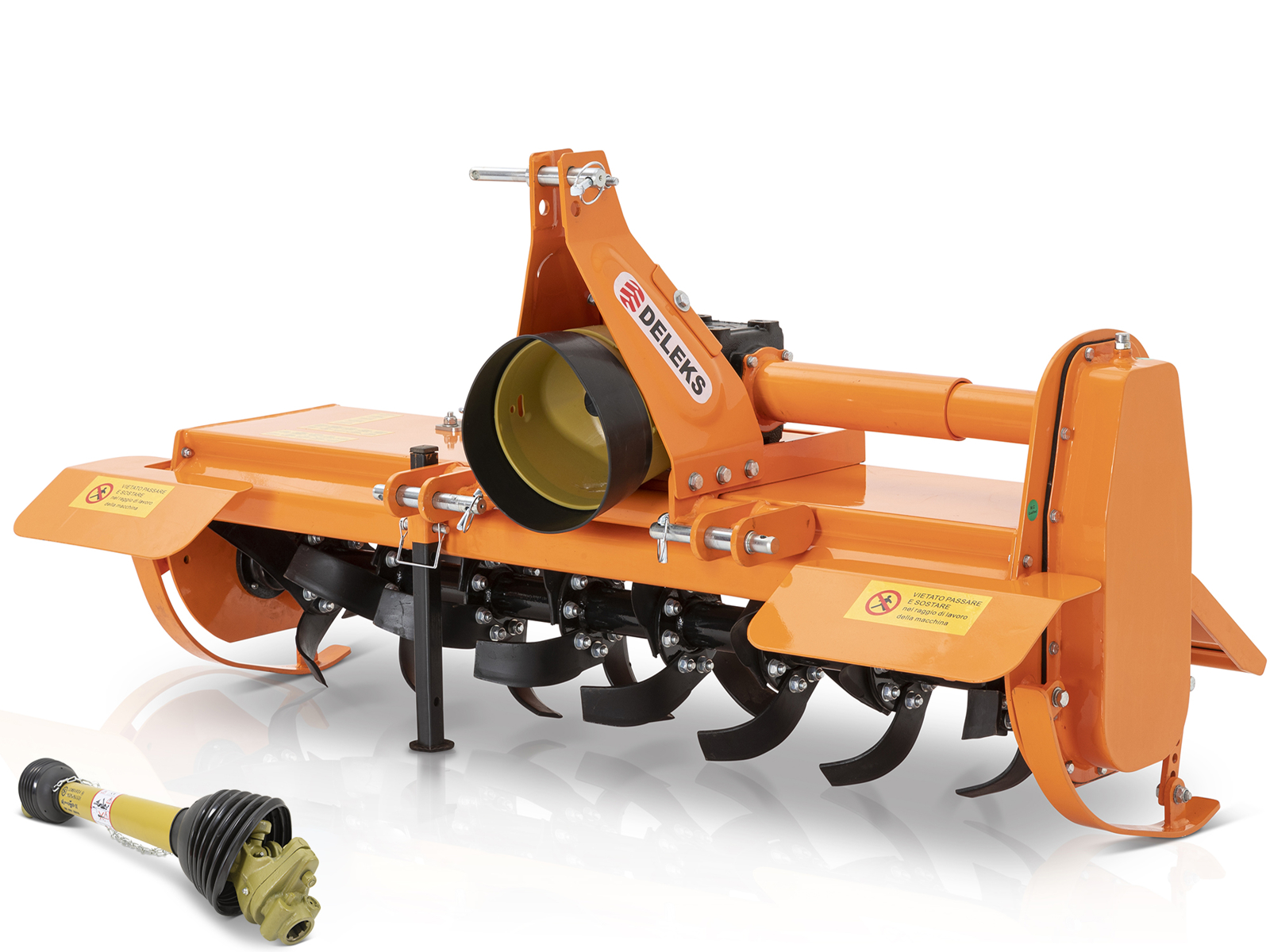

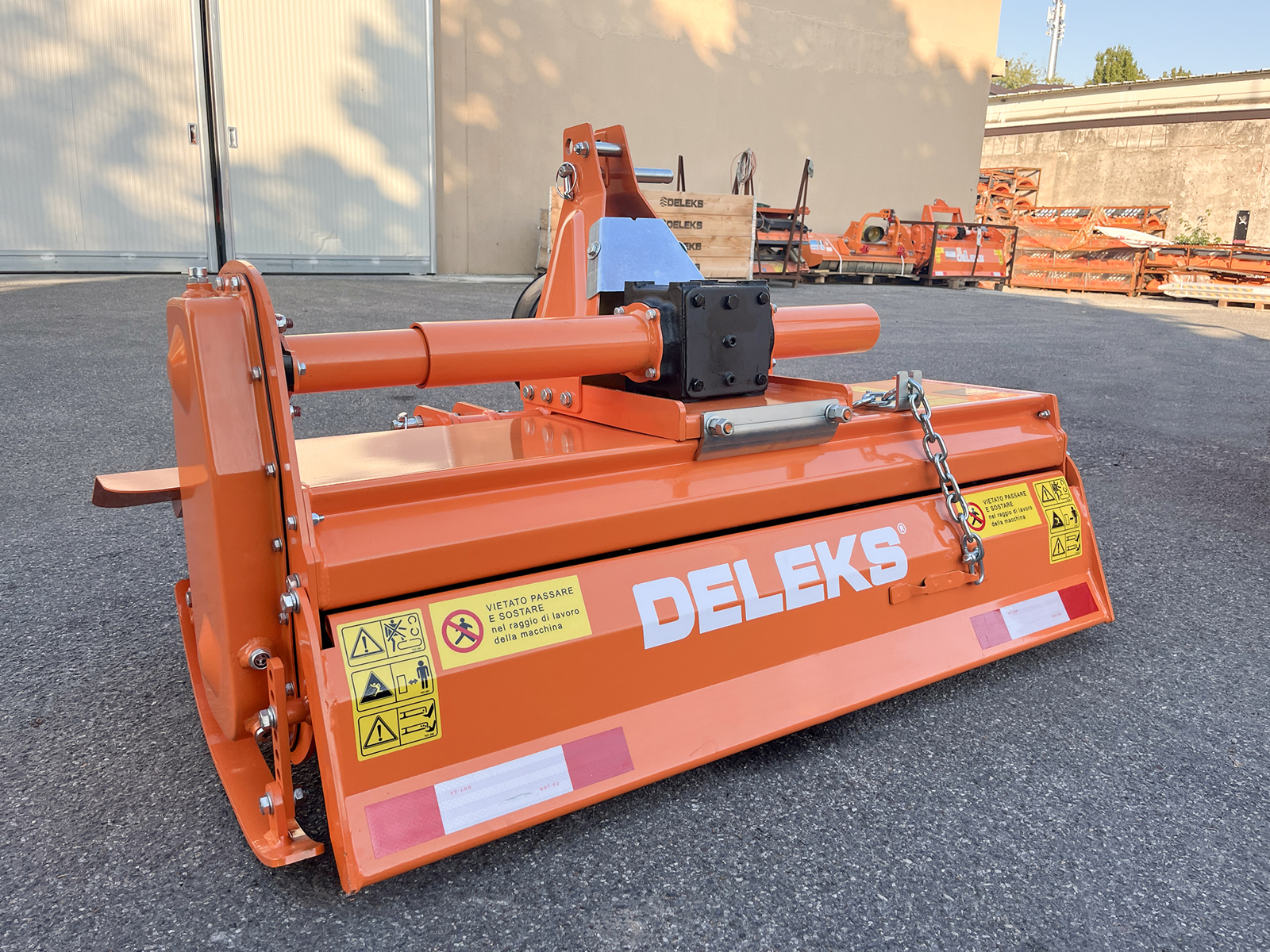

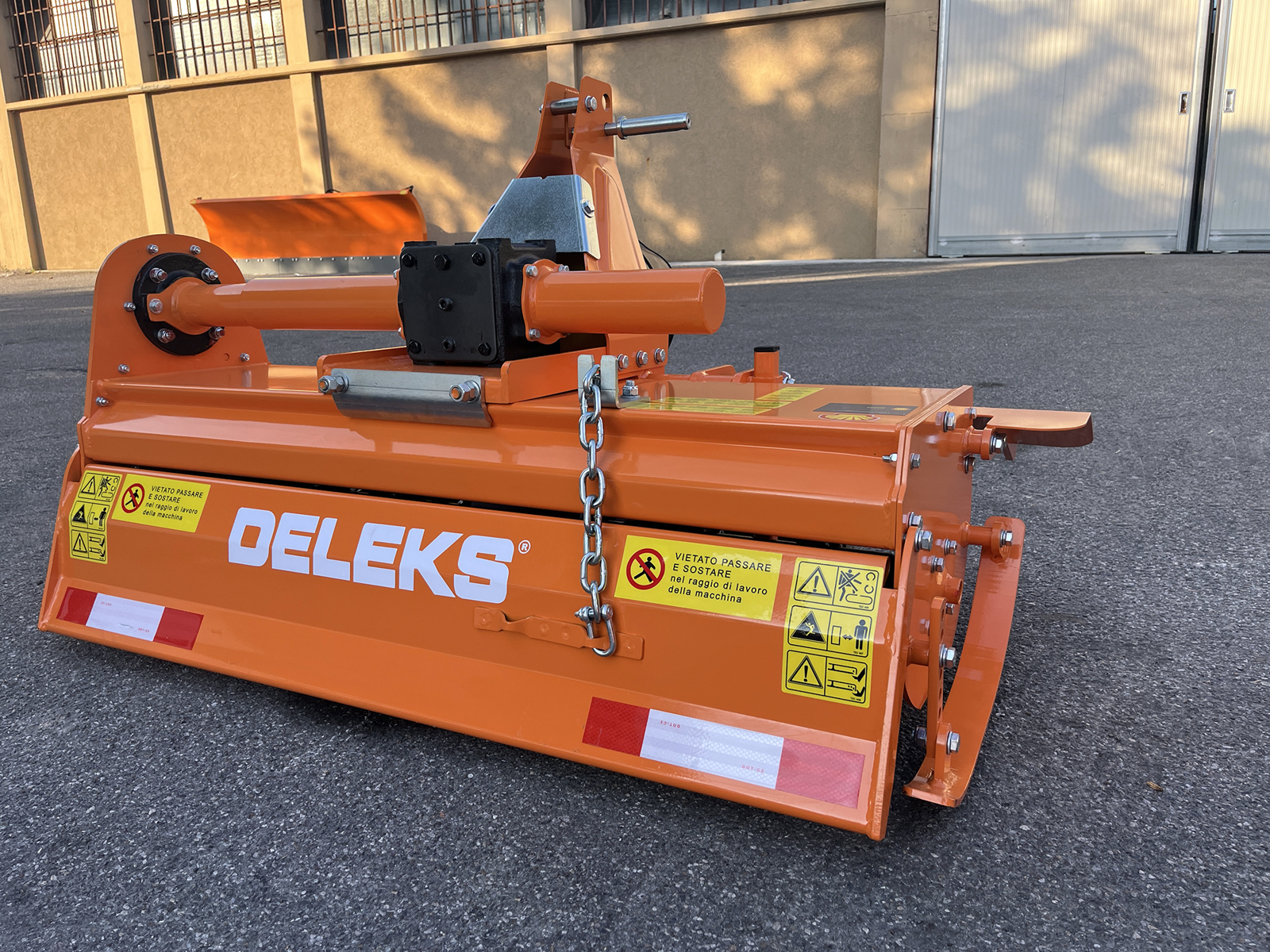

Jordfreser til traktor 125 cm DFM-125, mellomserie 18-45 hk, feste kat. 1-2
DETALJER

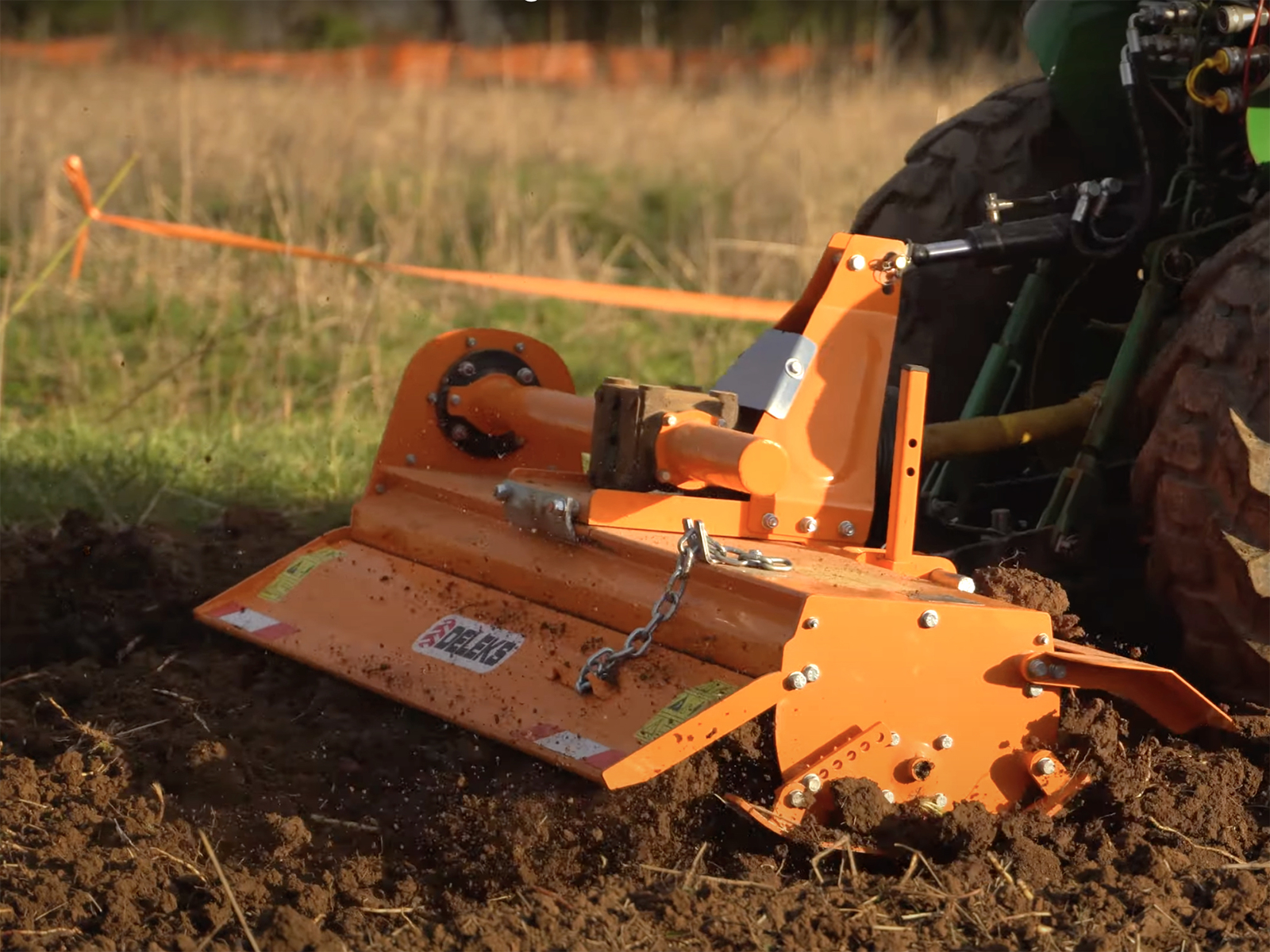

Jordfreser til traktor med 125 cm arbeidsbredde, mellomserie fra DELEKS®: for hjul- eller beltetraktorer fra 18 til 45 hk med trepunktsfeste kat. 1 eller 2, som Kubota B, Iseki, Yanmar, Solis, New Holland Boomer, John Deere 2-serien og de fleste andre kompakttraktorer. Sammenlignet med den lette serien har den kraftigere ramme (195 kg), saktere rotor på 230 o/min og flytende bakre deksel. 28 smidde kniver på 7 flenser, mekanisk sideforskyvning på 120 mm, arbeidsdybde 12 til 16 cm, CE-kraftoverføringsaksel følger med.

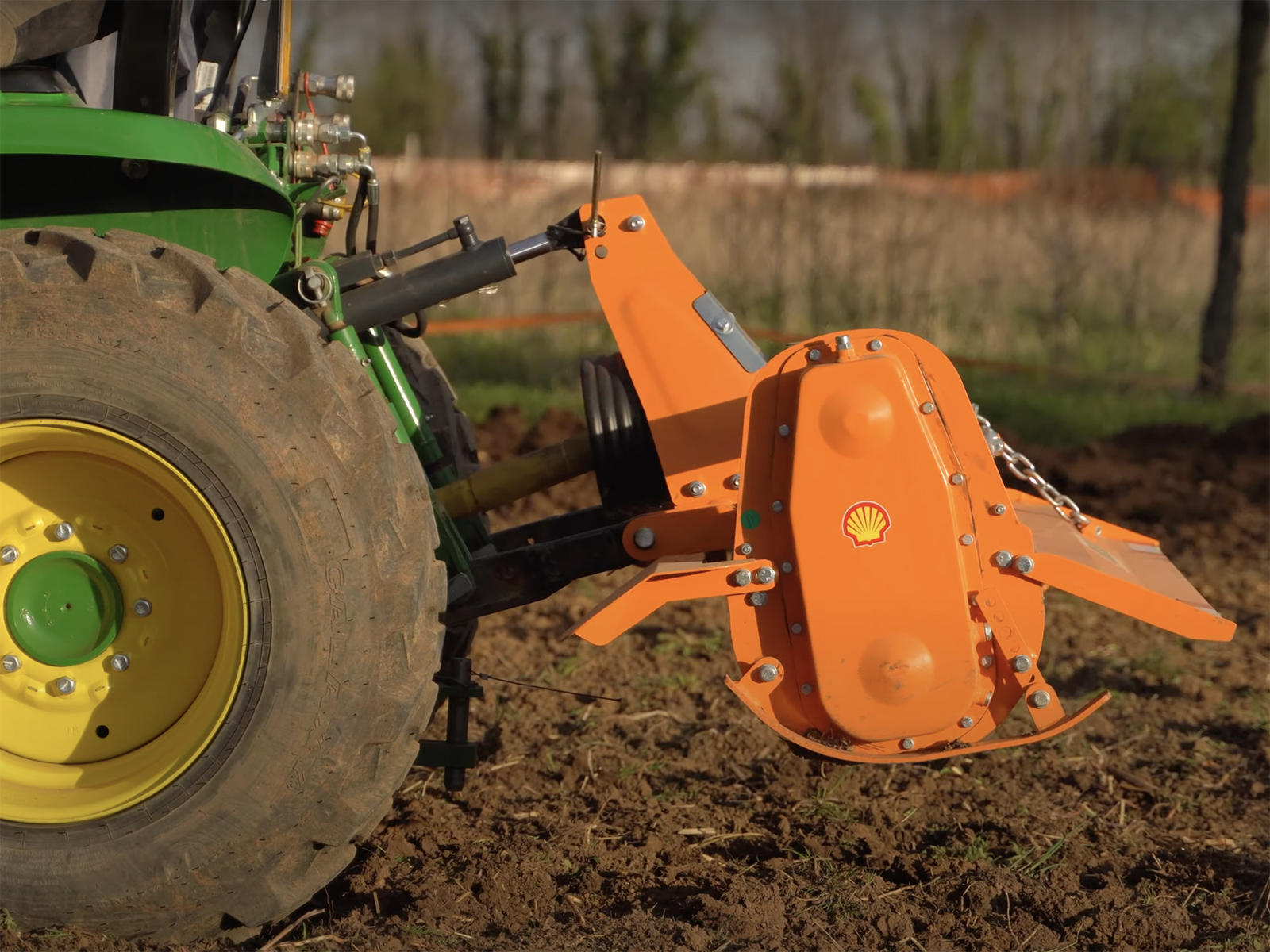

Hvilke traktorer passer den til
DFM-125 freser 125 cm med 143 cm total bredde: den dekker sporvidden til frukthage- og vingårdstraktorer og til kompakttraktorer på 18–45 hk, på hjul eller belter. Trepunktsfestet er kat. 1 og 2 (bolter ø 19–22 mm og ø 25–28 mm, avstand mellom nedre armer justerbar fra 310 til 630 mm), med kraftuttak på 540 o/min. Den passer ikke til hurtigkoblingsrammer på løftearmene. Til traktorer med motsatt rotasjon på kraftuttaket finnes tilvalget motsatt rotasjon: vi snur girkassen før forsendelse, og fresen kommer klar til montering.

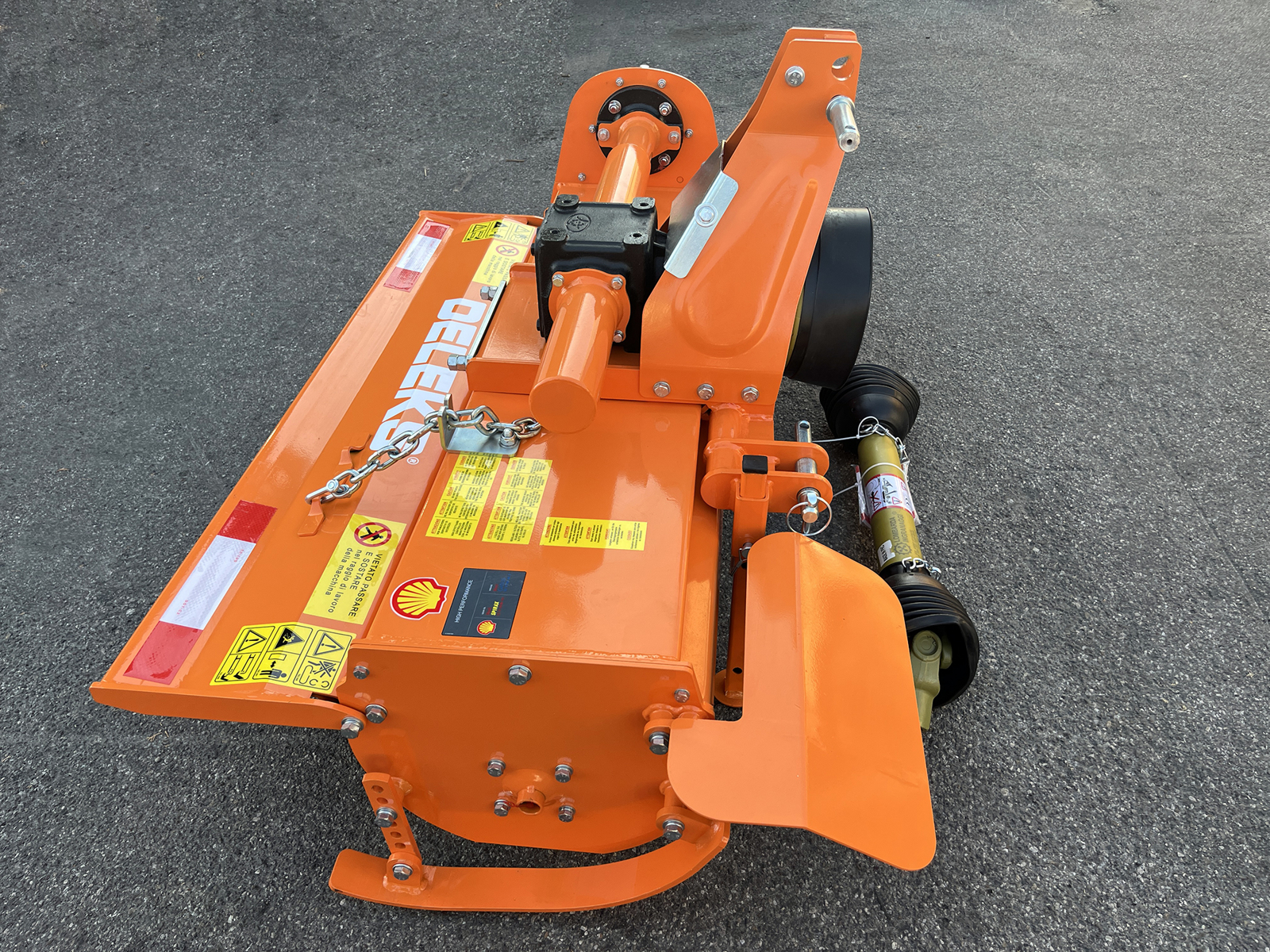

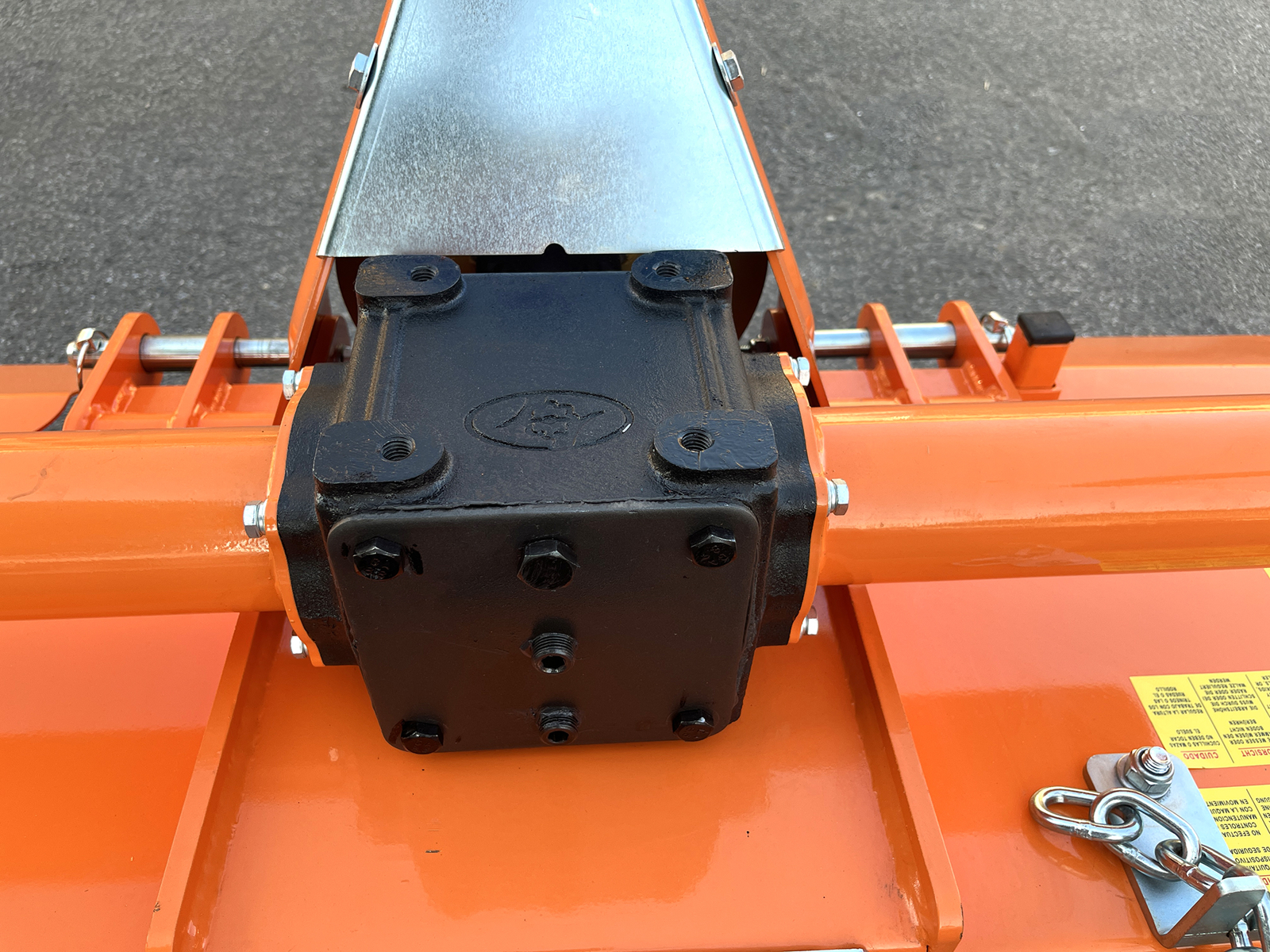

Kjededrift og rotor på 230 o/min
DELEKS®-girkassen på 540 o/min har tre års garanti og kommer ferdig fylt med SAE 120-olje; den sidemonterte kjededriften driver rotoren, som går med 230 o/min: saktere enn i den lette serien gir den mer moment på hver kniv og belaster drivverket mindre på tung jord og bak kraftigere traktorer. CE-kraftoverføringsakselen (kategori 4, 800 mm) med slurekobling med én skive Ø 180 mm følger med og kan om nødvendig kortes ned etter bruksanvisningen.

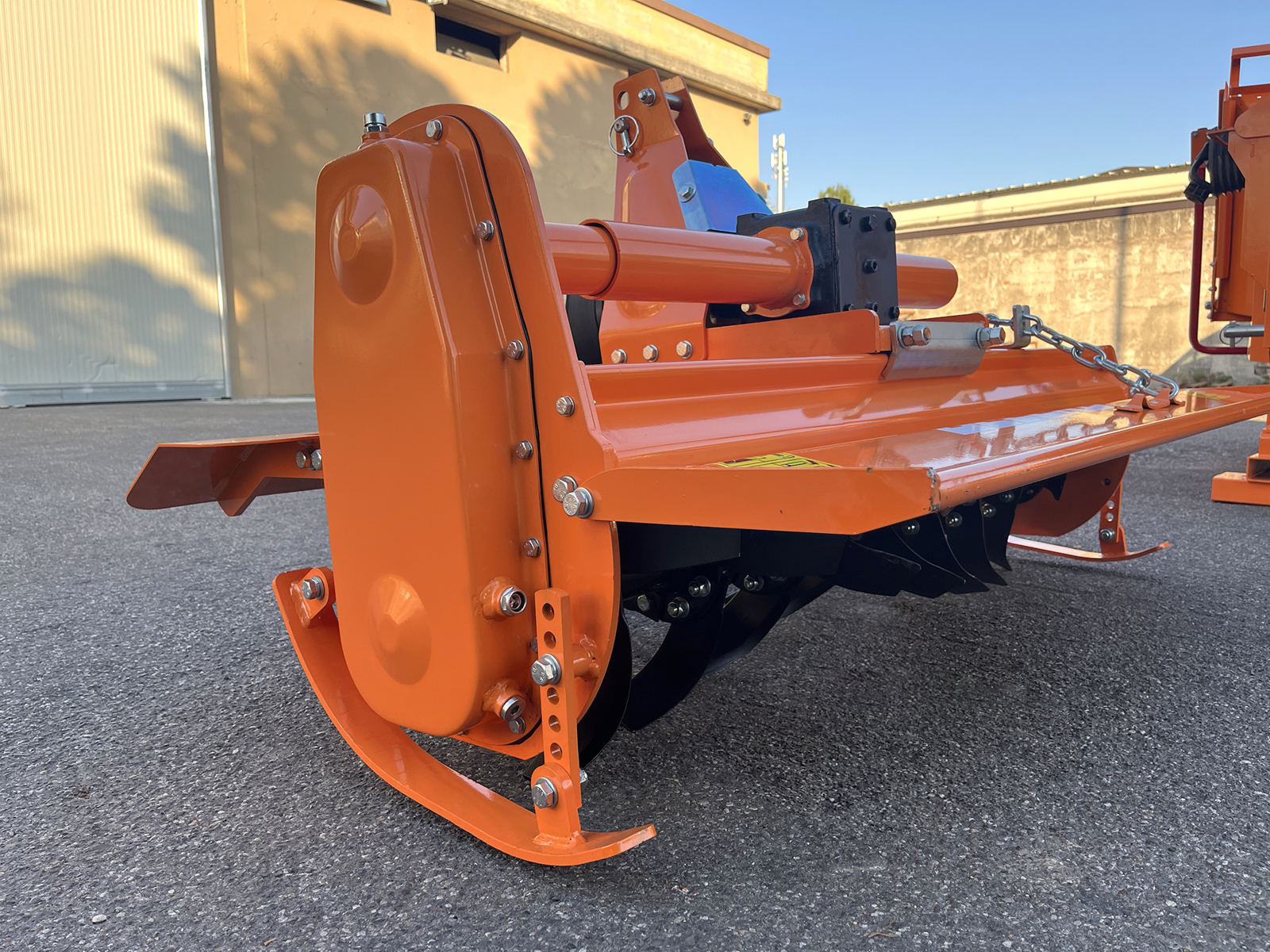

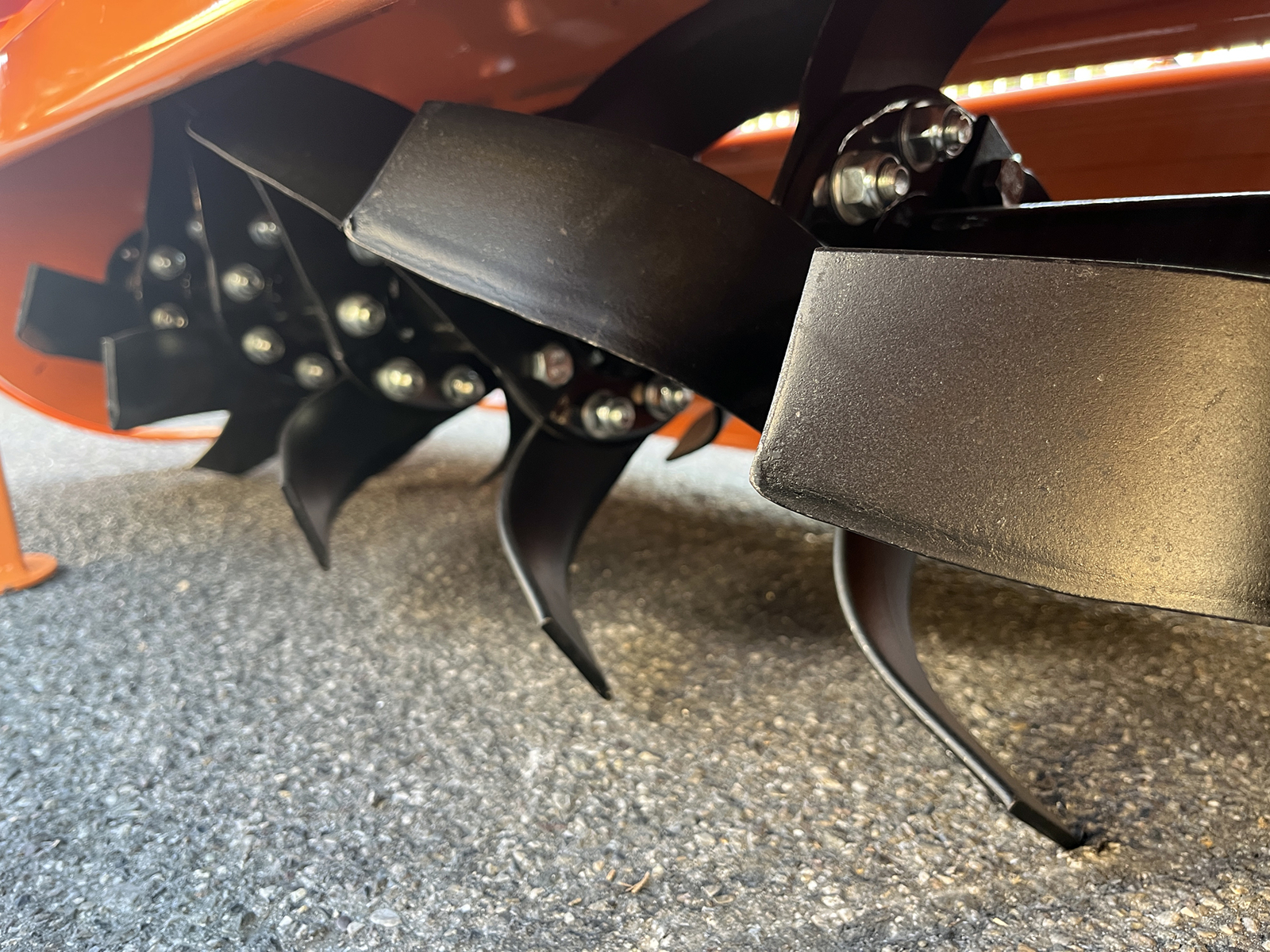

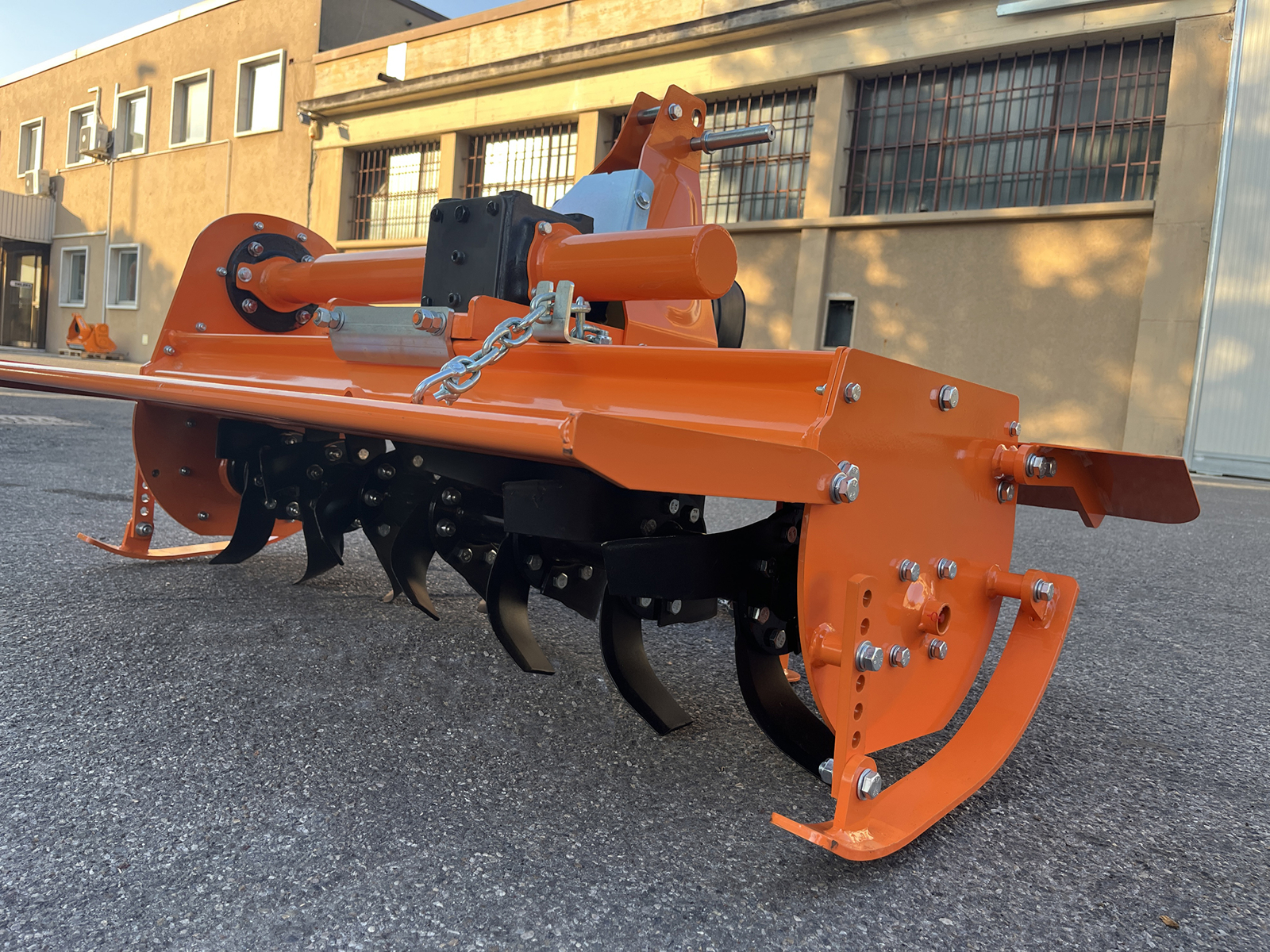

Rotor og smidde kniver
Rotoren måler 370 mm i diameter med knivene montert, på en 64 mm aksel og sideplater i 6 mm stål. De 28 smidde knivene (4 per flens, 180 × 67 mm, 6 mm tykke, 230 mm bue, 570 g hver) sitter med to bolter hver (hull ø 13 mm, senteravstand 45 mm) og byttes én og én; samme reservedel passer alle DFL- og DFM-freser. Arbeidsdybde 120 til 160 mm.

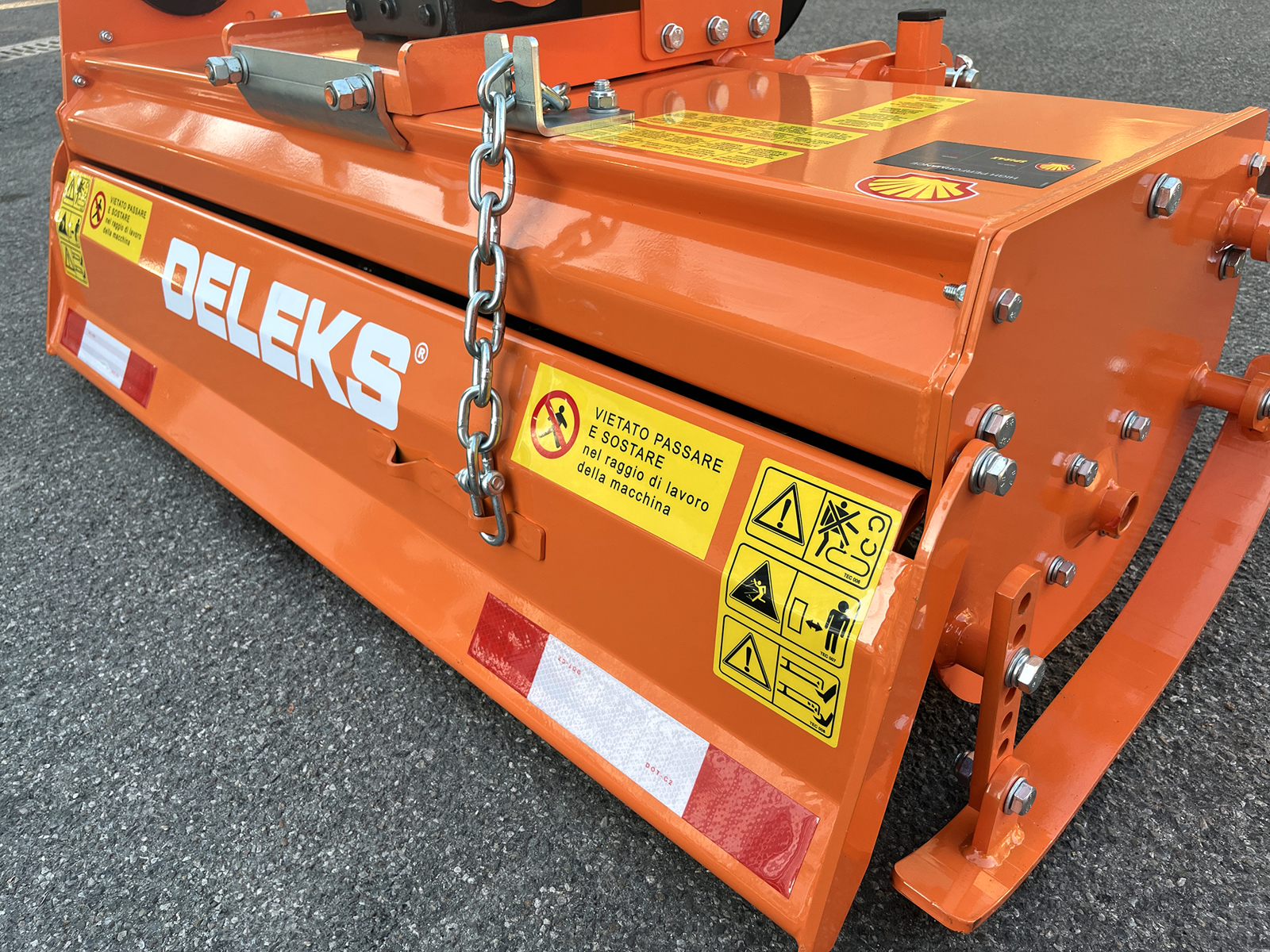

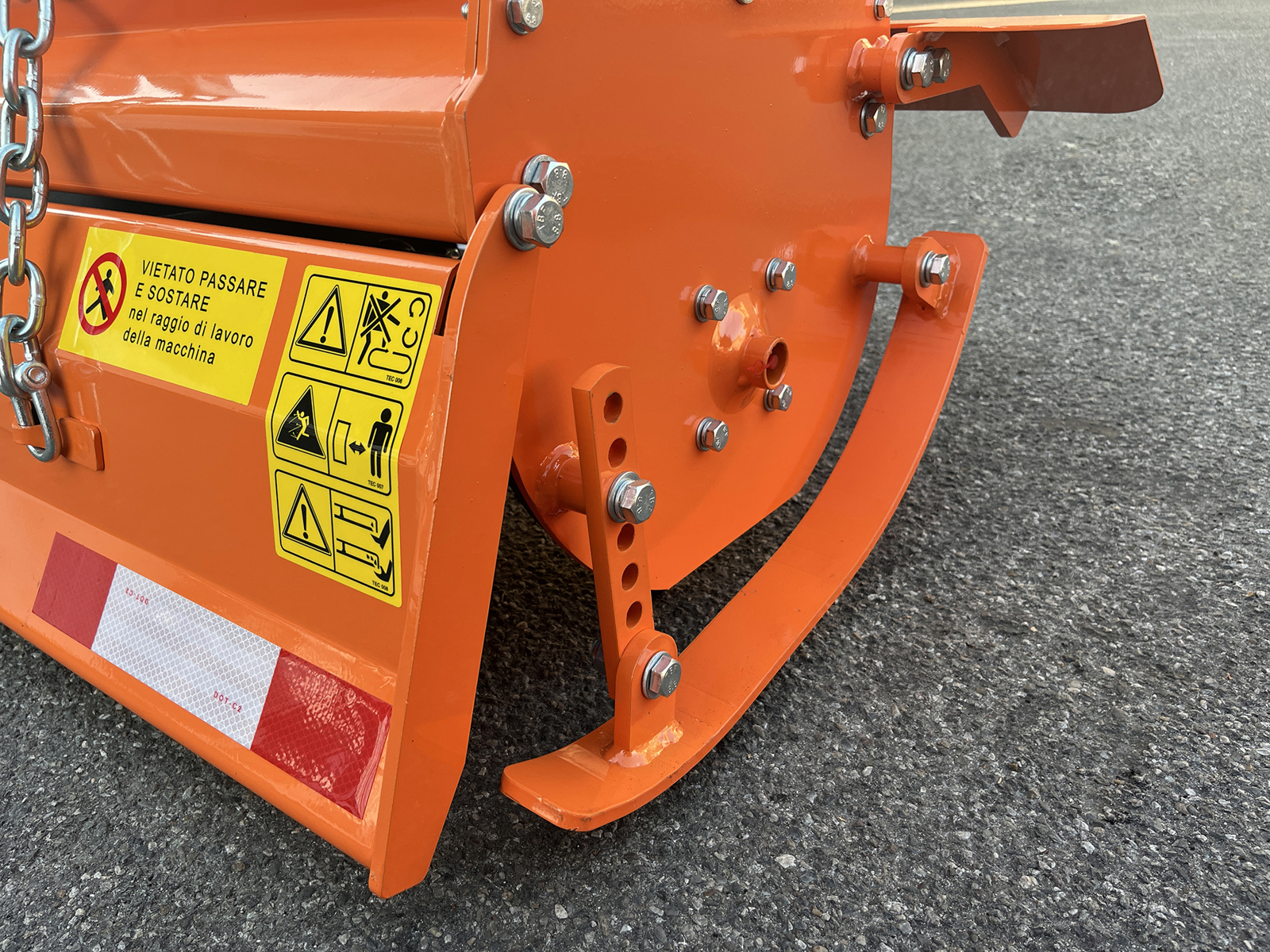

Sideforskyvning 120 mm og flytende deksel
Trepunktsfestet forskyves 120 mm sideveis mekanisk og for hånd, uten spaker eller hydraulikk, for å jobbe inntil raden eller sentrere fresen bak hjulene. Det bakre dekselet er flytende: det følger bakken av seg selv og jevner jorda bak rotoren uten at føreren må justere hele tiden.
Mål, vekt og levering
Arbeidsbredde 1250 mm, total bredde 1430 mm, lengde 620 mm, høyde 820 mm, vekt 195 kg; girkassen sitter 490 mm over bakken. Den sendes på pall (800 × 1550 × 750 mm, 242 kg brutto); fraktkostnad og leveringstid for ditt område vises i handlekurven. Fresen er CE- og TÜV Austria-sertifisert, med risikoanalyse utført av E.C.O. Spa i Faenza, og har to års garanti.

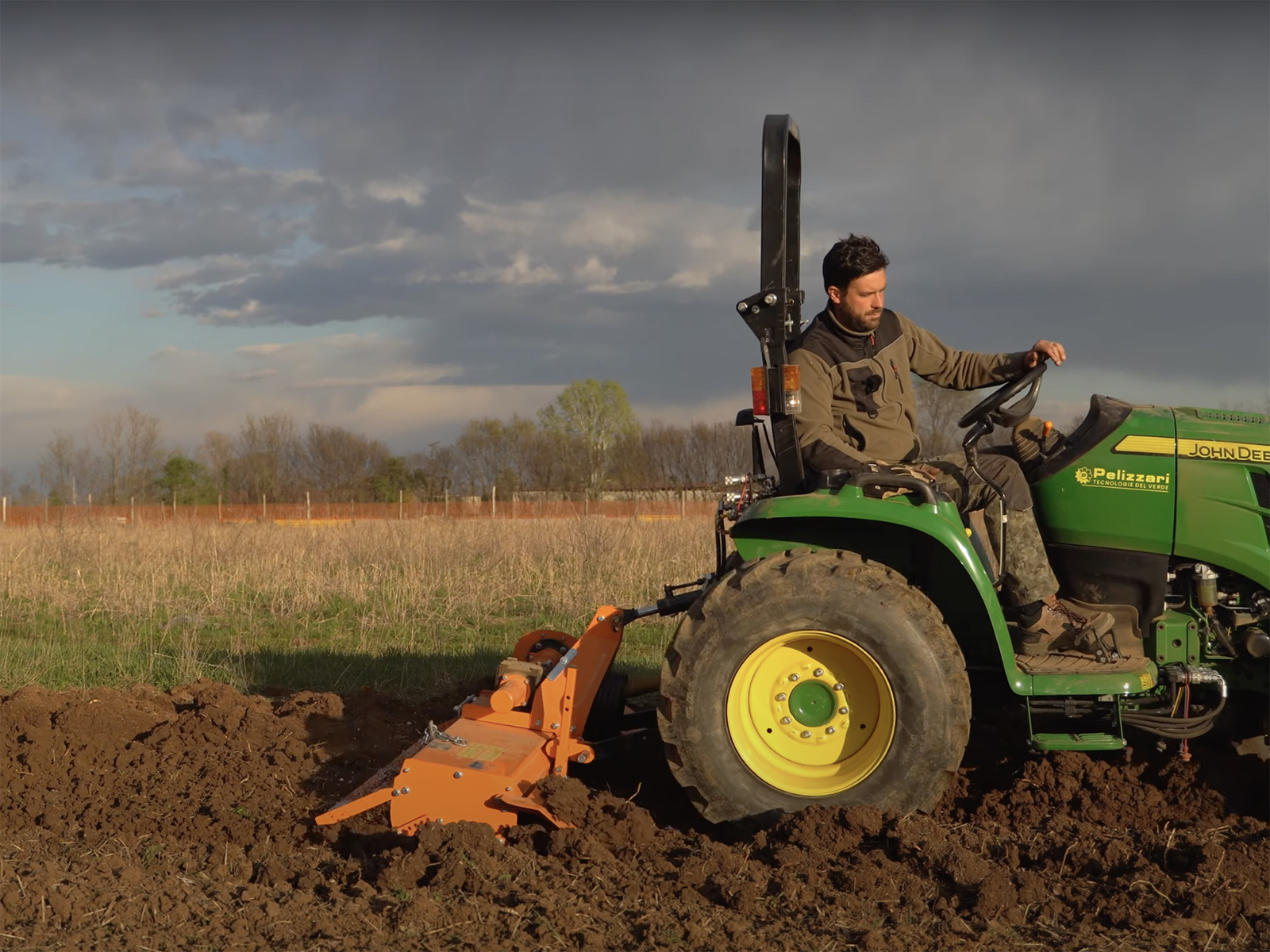

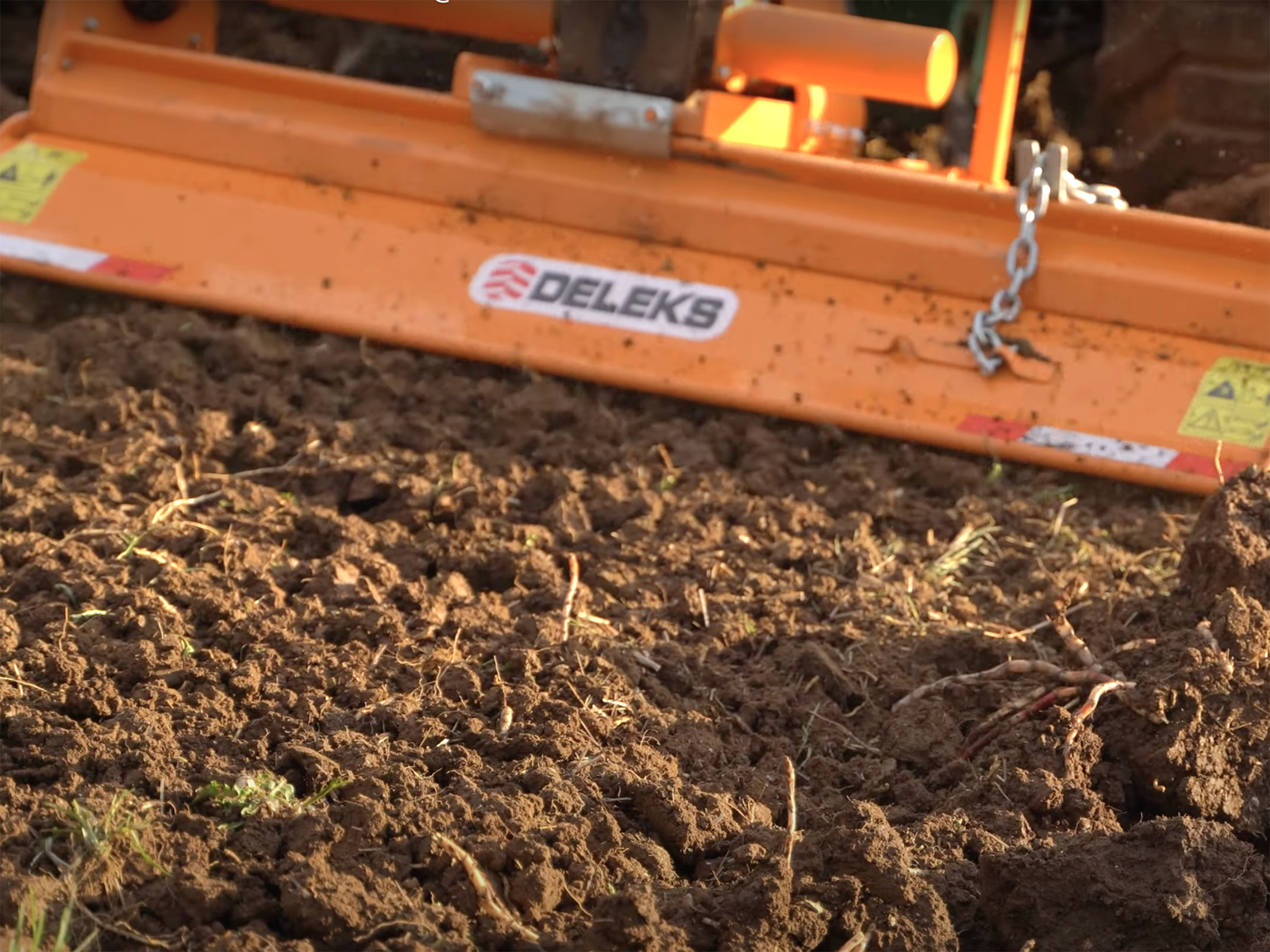

Bruksområder

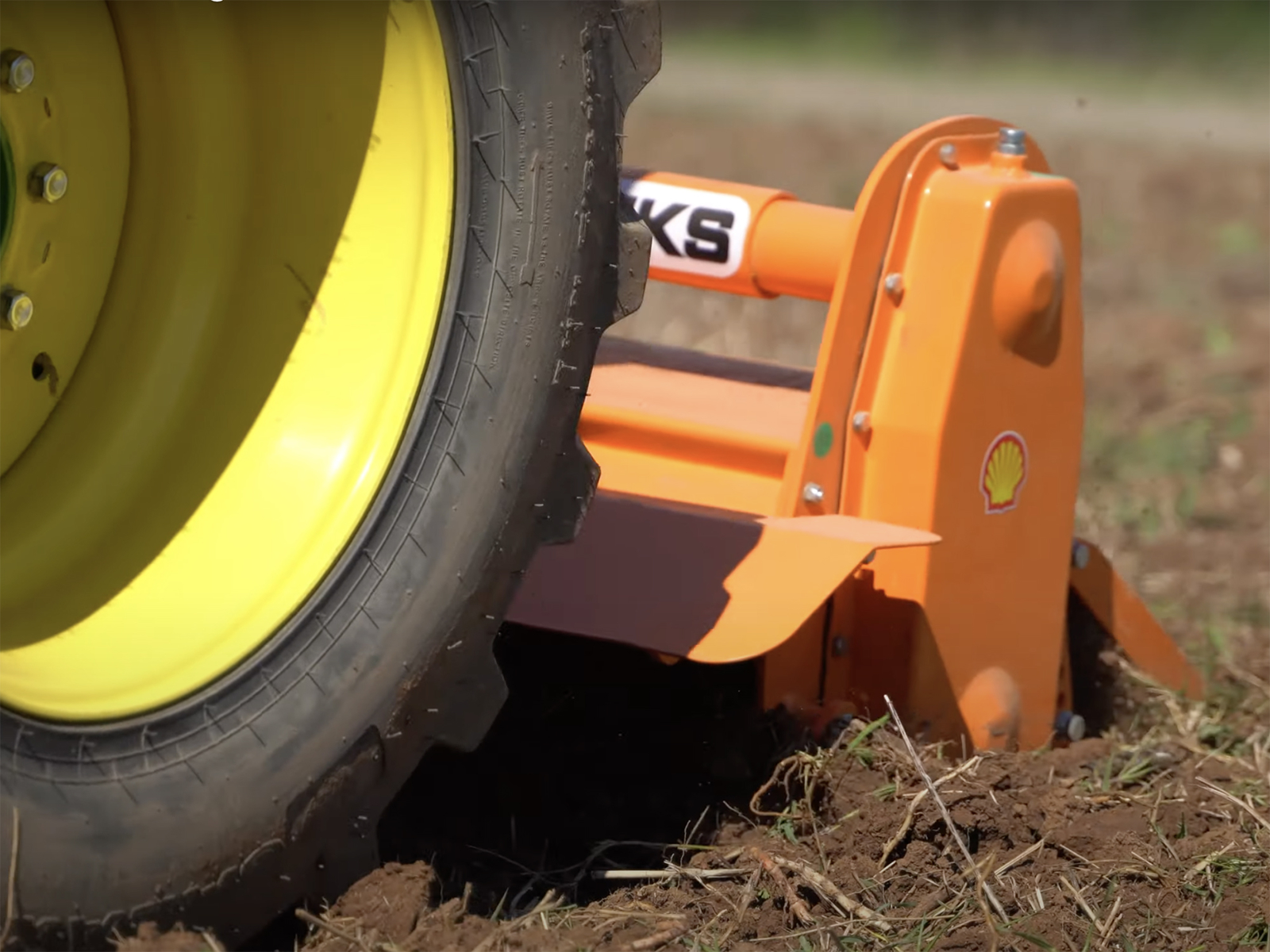

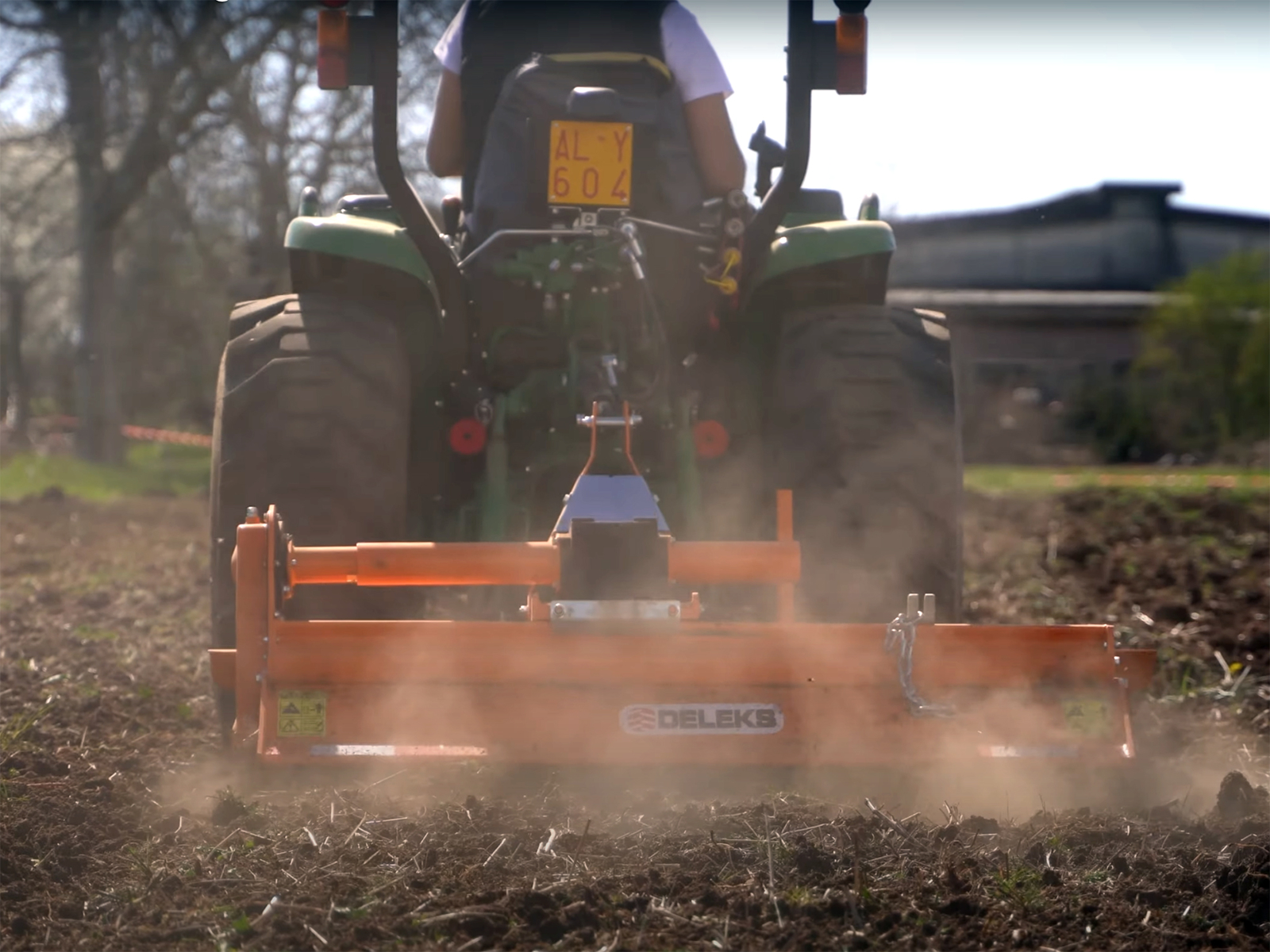

- Vingårder og frukthager: radmellomrommet freses med frukthagetraktorer på hjul eller belter

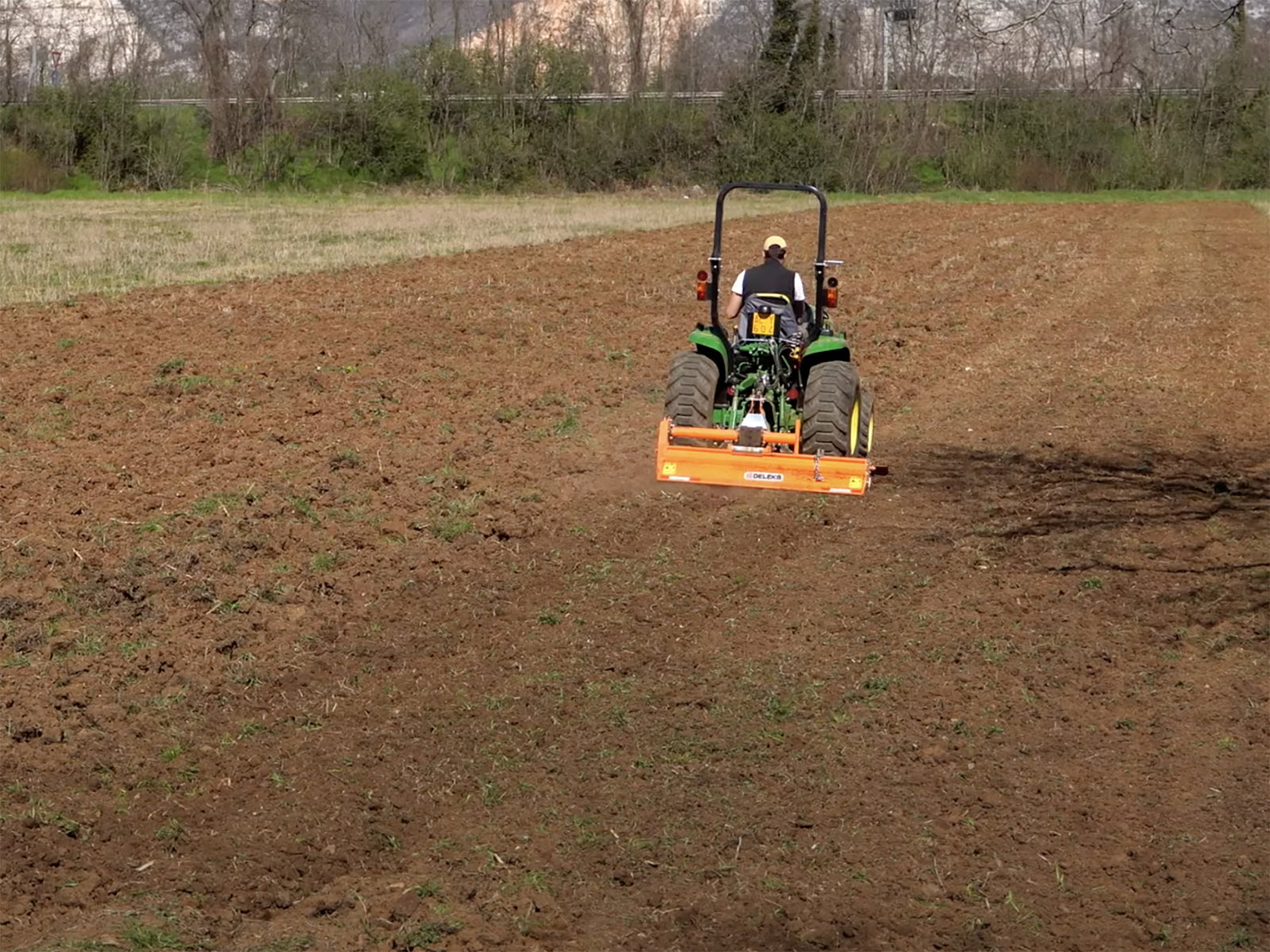

- Kjøkkenhage og åpen mark: klargjøring av så- og plantebed, nedmolding av gjødsel og halmrester
- Drivhus og tunneler: bredt drag med kompakttraktorer

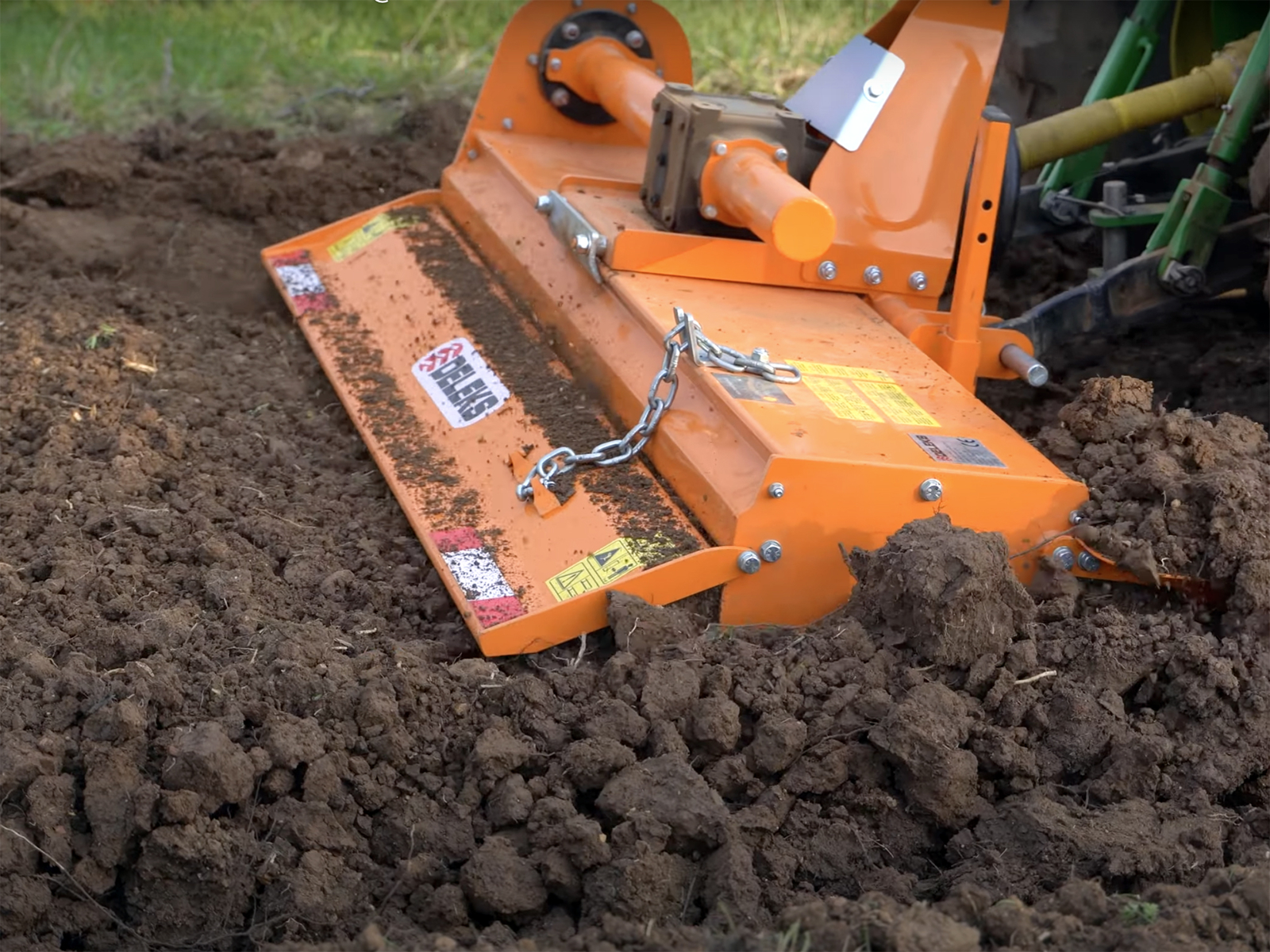

- Tung eller steinete jord, der den sakte rotoren og det flytende dekselet gjør jobben
Tilvalg og reservedeler
Motsatt rotasjon til traktorer med motsatt kraftuttak er et tilvalg som bestilles sammen med fresen. På siden finner du også settet med 10 smidde kniver, drivkjedet, bolter kat. 1 og 2, skruer og muttere til knivene, reduksjonsadapter til kraftuttaket og kraftoverføringsaksler og clutcher som reservedeler: bestill dem sammen med fresen eller senere.
FAQ
Hva er forskjellen på mellomserien DFM og den lette serien DFL?
DFM har kraftigere ramme og sideplater (195 kg mot 171 for DFL-135), rotor på 230 o/min i stedet for 280, flytende deksel og feste kat. 1–2. Det er fresen å velge over 25–30 hk og på tung jord; DFL er fortsatt valget for småtraktorer og lett jord.
Fungerer den med kraftuttak med motsatt rotasjon?
Ja, med tilvalget motsatt rotasjon: vi snur girkassen før forsendelse, og fresen kommer klar for traktorer med motsatt rotasjon på kraftuttaket.

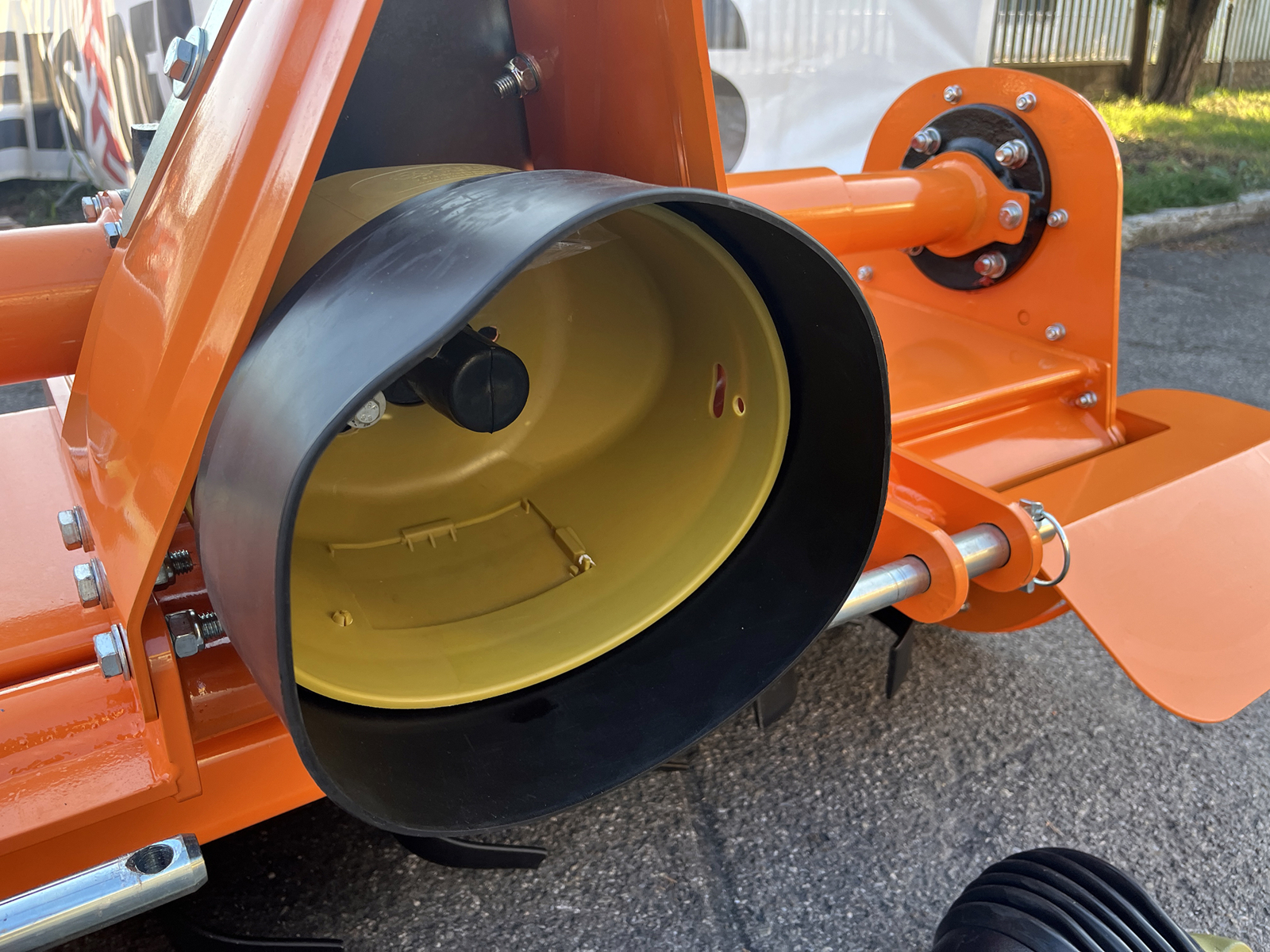

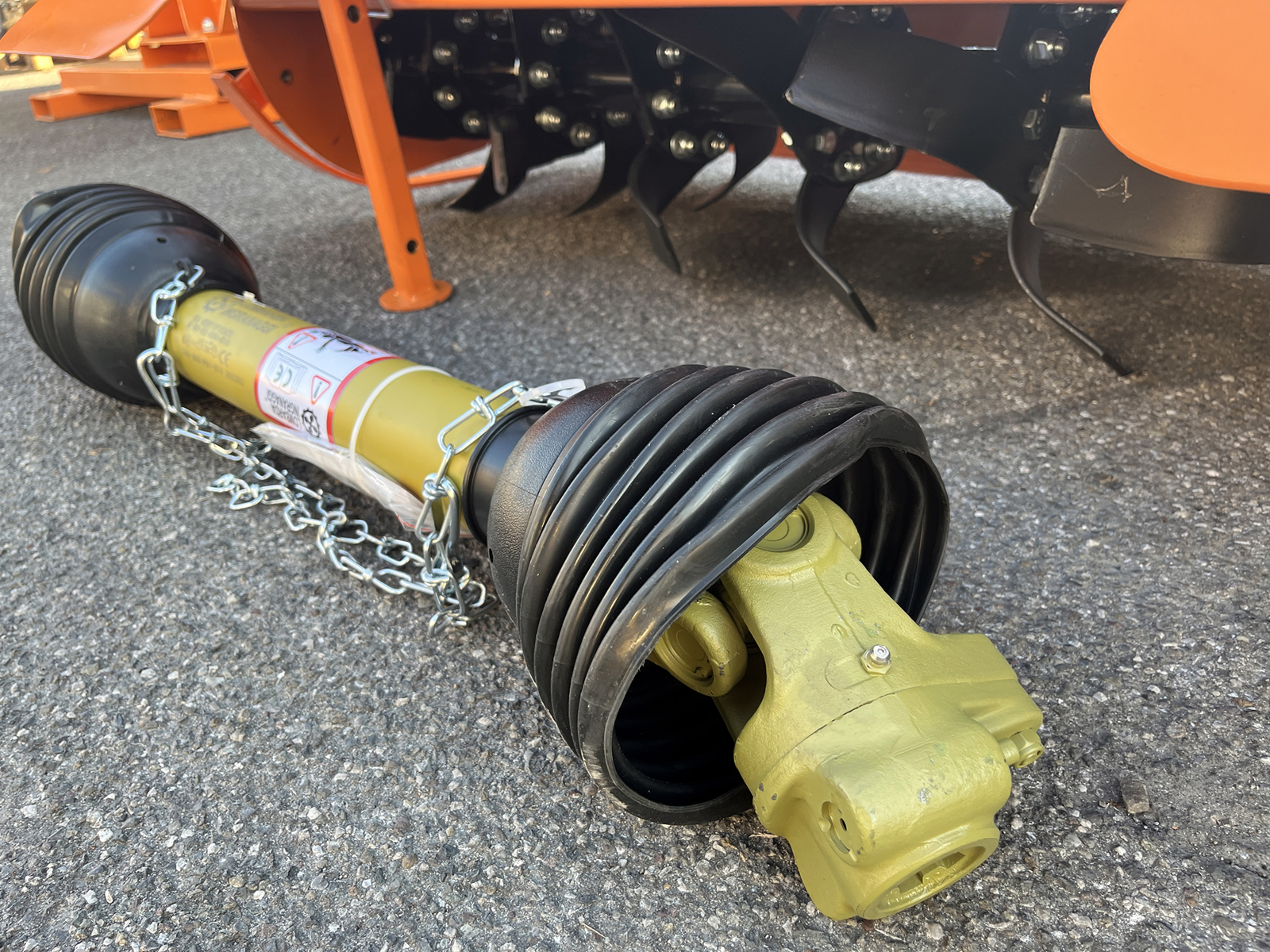

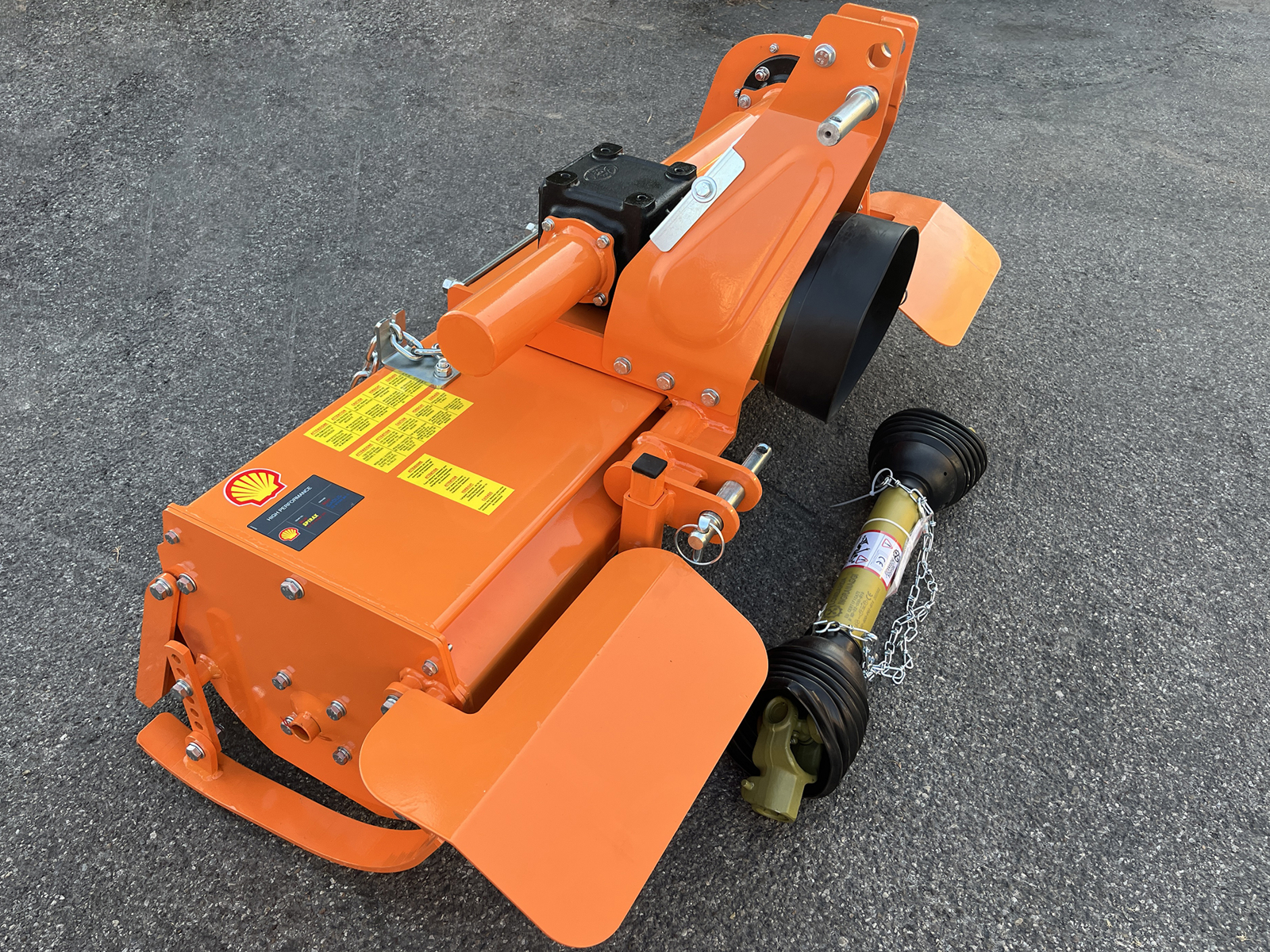

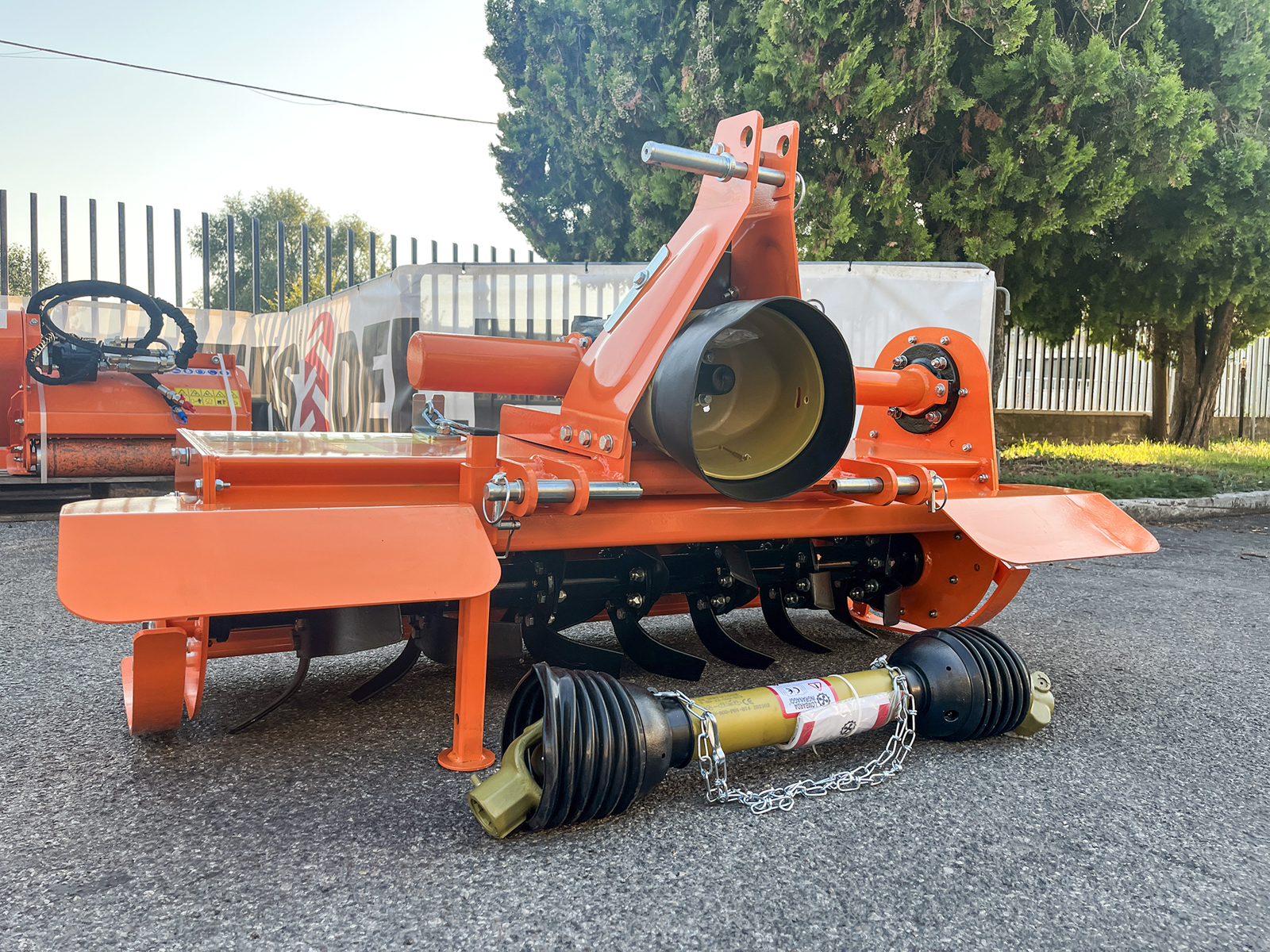

Følger kraftoverføringsakselen med?

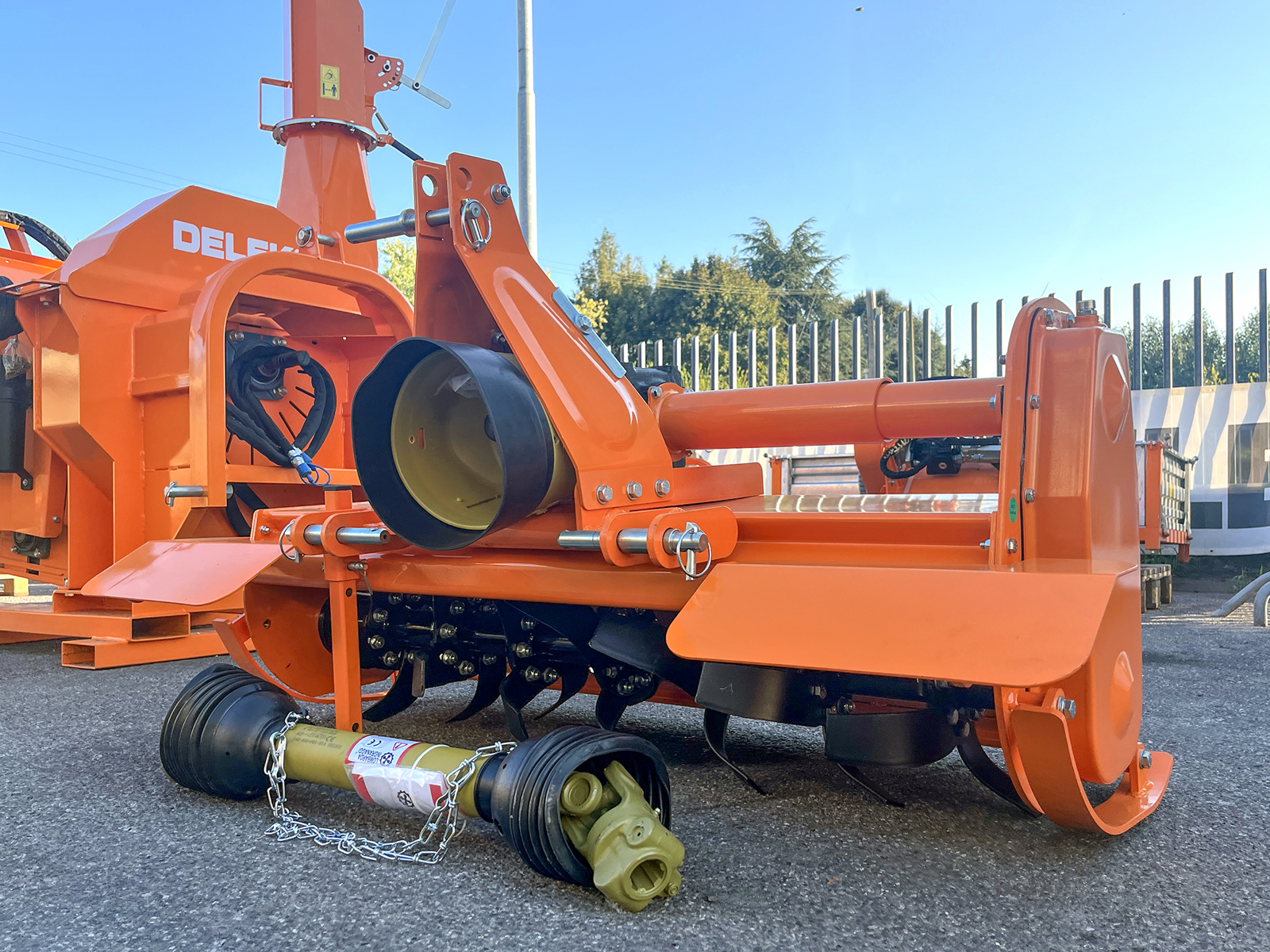

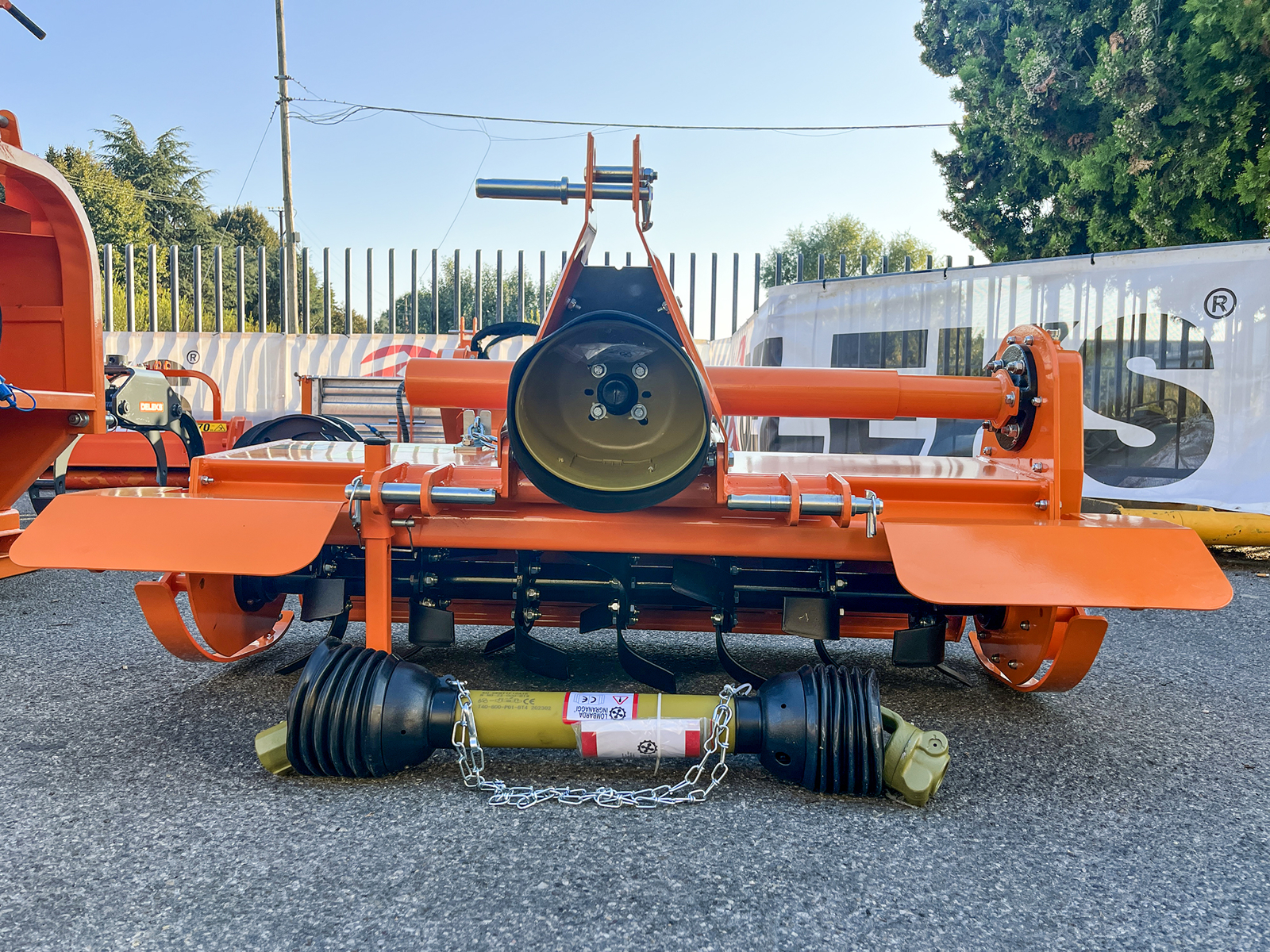

Ja: CE-kraftoverføringsakselen (kategori 4, 800 mm) med slurekobling med én skive Ø 180 mm følger med og kortes ned etter bruksanvisningen hvis traktorens feste sitter svært nær.
Hvilken olje skal girkassen ha, og hvilket vedlikehold trengs?
Girkassen kommer fylt med SAE 120-olje (ISO 72925): ved sesongstart kontrollerer du oljenivå, knivslitasje og at boltene er stramme. Slitte kniver byttes med settet på 10.
Kan jeg montere den med hurtigkoblingsramme på løftet?
Nei: DFM-125 festes til løftearmene med bolter kat. 1 eller 2, og hurtigkoblingsrammer er ikke kompatible.
Reservedeler og støtte fra DELEKS®
Originale reservedeler sendes fra DELEKS®-lagrene i Europa: kniver, kjeder, bolter, lagre, kraftoverføringsaksler, clutcher og andre slitedeler er normalt på lager, både til vanlig vedlikehold og til reparasjoner. Teknisk avdeling hjelper deg å finne riktig del på sprengskissene, å vedlikeholde maskinen og å velge fresen og tilbehøret som passer traktoren din. Med fresen følger EF-samsvarserklæring, faktura og bruks- og vedlikeholdsanvisning, som også sendes på e-post ved levering. To års garanti.
KARAKTERISTIKKER
| Karakteristikk | Unità Metrisk | Unità US o Feet |
|---|---|---|
| Arbeidsbredde | 1250.0 mm | 4.10 ft |
| Total bredde | 1430.0 mm | 4.70 ft |
| Vekt | 195.0 kg | 430.0 lb |
| Total høyde | 820.0 mm | 2.70 ft |
| Traktor hk | 18 - 45 | 18 - 45 Hp |

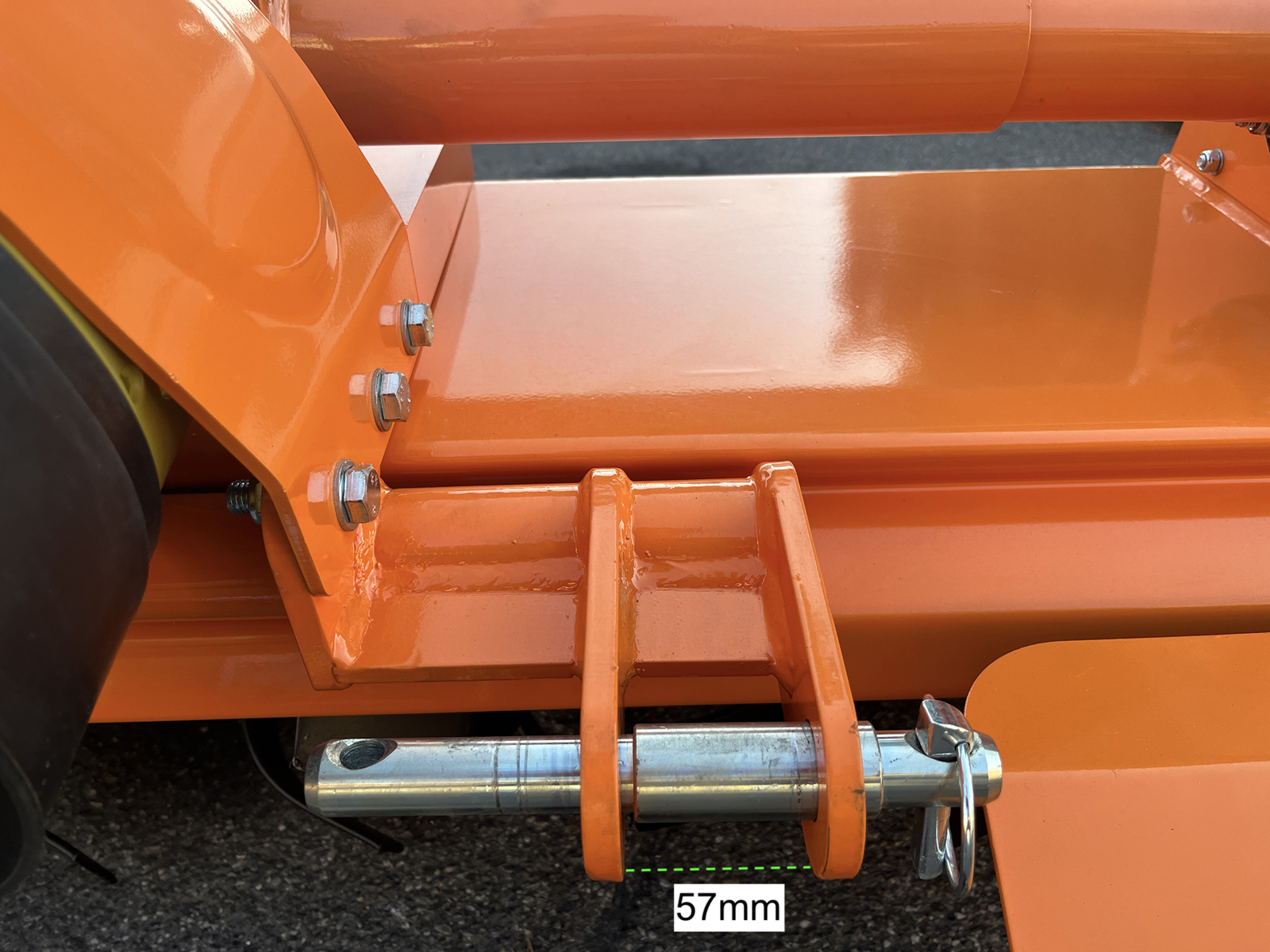

| 3-punkts feste | Kat. 1-2 (ø 19.0-22.0mm / 25.0-28.0mm) | Kat. 1-2 (ø 19.0-22.0mm / 25.0-28.0mm) |
| Gearboks plassering | 630.0 mm fra venstre side / 620.0 mm fra høyre side | 24.80 in from left side / 24.40 in from right side |
| Avstand mellom de 2 nederste festene | 310.0 - 630.0 mm | 12.2 - 24.8 in |
| Total lengde | 620.0 mm | 2.03 ft |
| Distanse mellom PTO festet og bakken | 490.0 mm | 19.30 in |
| Kraftoverføring: Metode | Kjede | Kjede |
| Kraftoverføring: Gearbox | DELEKS 540 r/min (3 års garanti) | DELEKS 540 r/min (3 års garanti) |
| Kraftoverføring: Rotasjons retning | Mot Høyre (mot venstre ved forespørsel) | Mot Høyre (mot venstre ved forespørsel) |
| Kraftoverføring: Omdr/min, rotasjonsfart | 230 rpm | 230 rpm |
| Kraftoverføring: Gearbox med olje | Ja / SAE 120 - ISO 72925 | Ja / SAE 120 - ISO 72925 |
| Rotor: Diameter | 64.0 mm | 2.52 in |
| Rotor: Lager type og størrelse | "GB276-6207(R) GB276-6209(L" | "GB276-6207(R) GB276-6209(L" |
| Rotor: Plate tykkelse | 6.0 mm | 0.24 in |
| Min./Maks abeidsdybde | 4.73 - 6.30 in | |
| Min/Maks arbeids dybde | 120.0 - 160.0 mm | |
| PTO aksel | CE 4x800 mm + slurekobling én skive Ø180 mm | CE 4x800 mm (31.5 in) + slurekobling én skive Ø180 mm (7.1 in) |
| Rotor: diameter med kniver | 370.0 mm | 14.57 in |
| Rotor: antall flenser | 7 | 7 |
| Antal kniver pr flens | 4 | 4 |
| Kniver: antall | 28 | 28 |
| Kniver: høyde / bredde | 180.0 / 67.0 mm | 7.08 / 2.64 in |
| Kniver: kurv lengde | 230.0 mm | 9.05 in |
| Kniver: Avstand mellom hullene | 45.0 mm | 1.77 in |
| Kniver: hull diameter | 13.0 mm | 0.51 in |
| Kniver: tykkelse | 6.0 mm | 0.24 in |
| Horisontal forflyttelse | 120.0 mm manuell | 4.73 in |
| Kniver: vekt | 570.0 gr | 20.10 oz |
| Bruttovekt ved forsendelse | 242 kg | 534 lb |
| Emballasjevolum | 0.93 m3 | 32.8 cu ft |
| Emballert forsendelses størrelse | 800.0*1550.0*750.0 mm | |
| Embalert forsendelses størrelse | 2.62*5.10*2.46 ft |
