Armklipper for traktor MERLO med joystick, hydraulisk arm for klippehode eller hekksaks, traktorer fra 25 til 60 hk
DETALJER

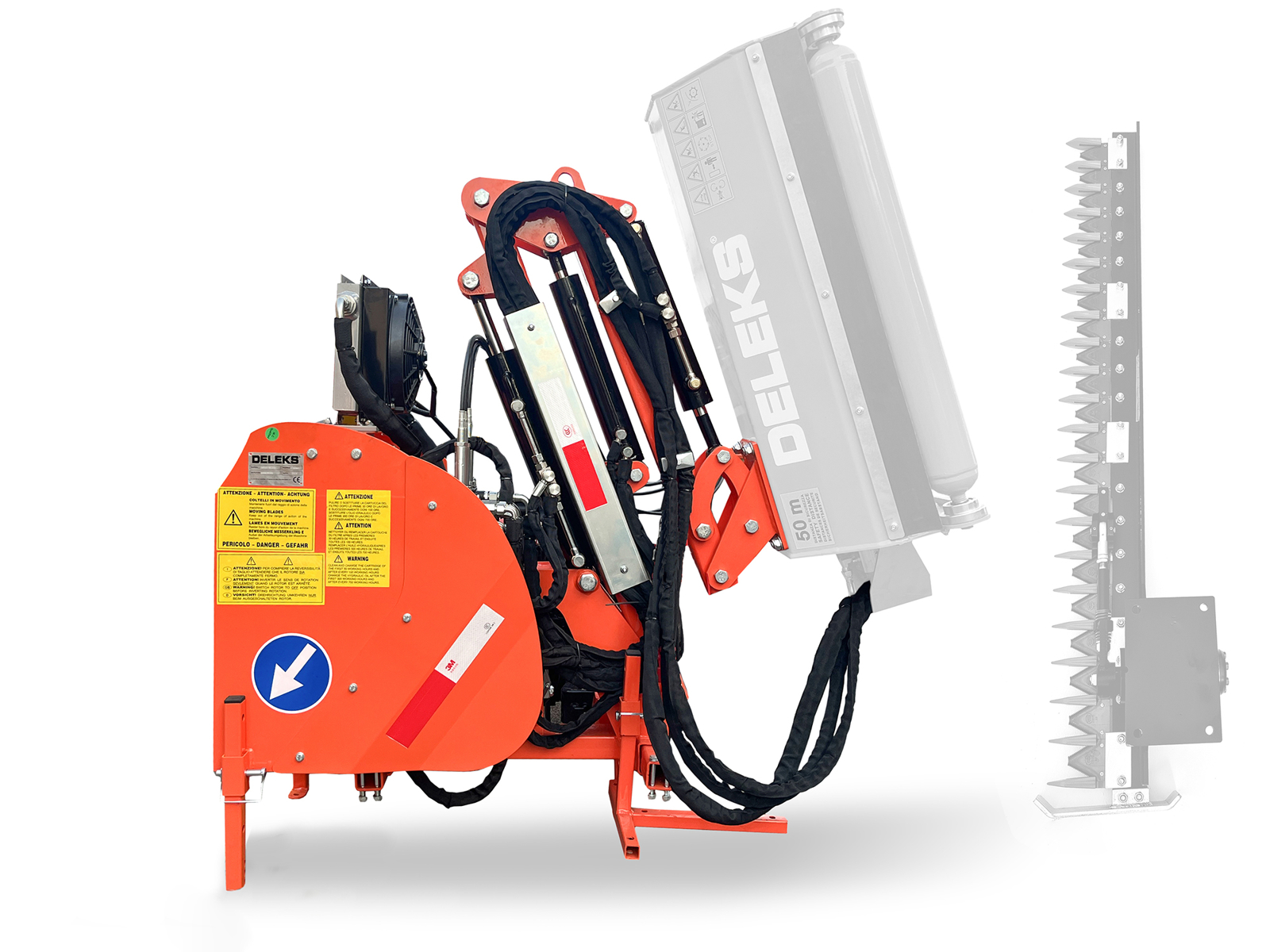

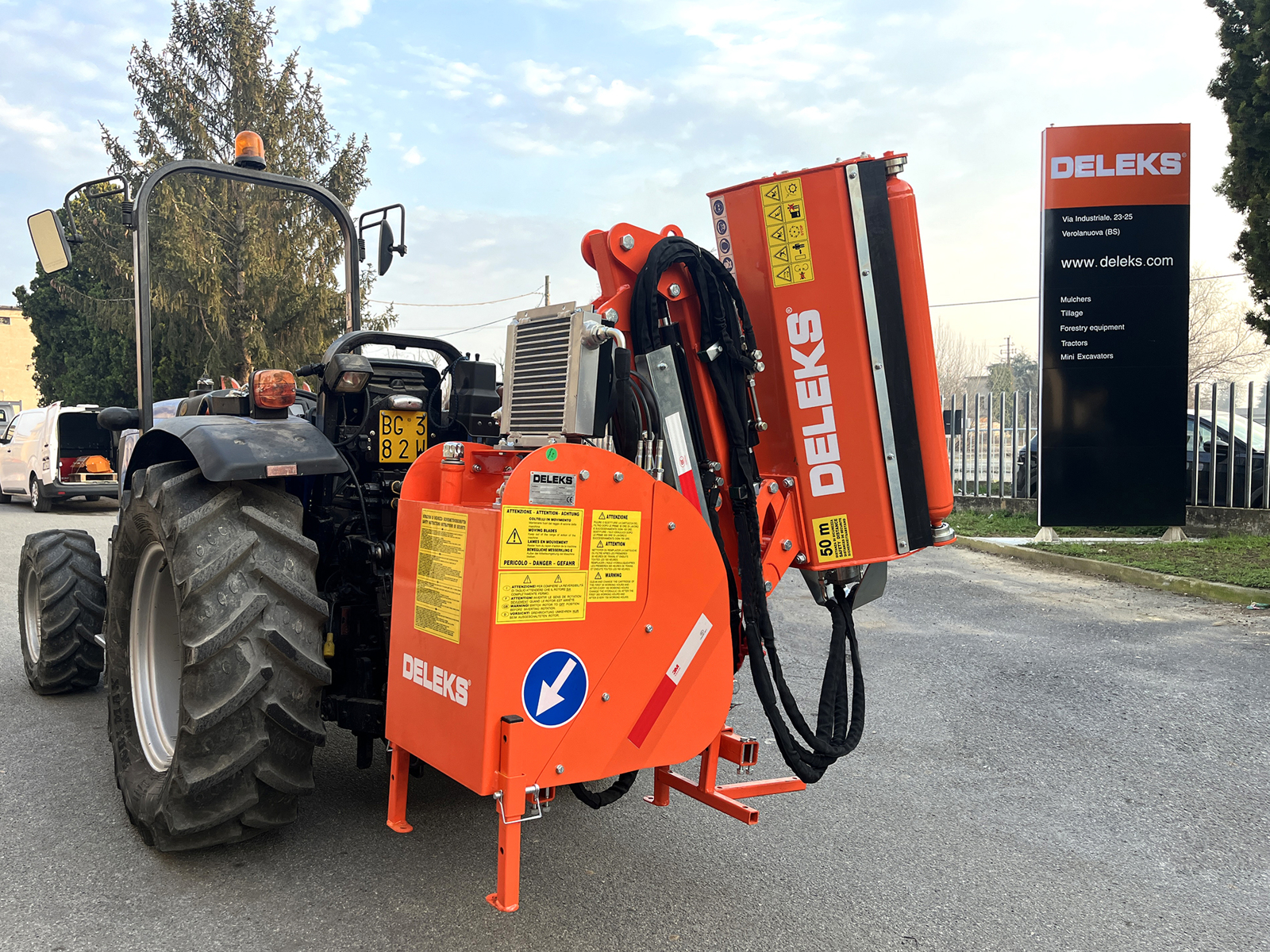

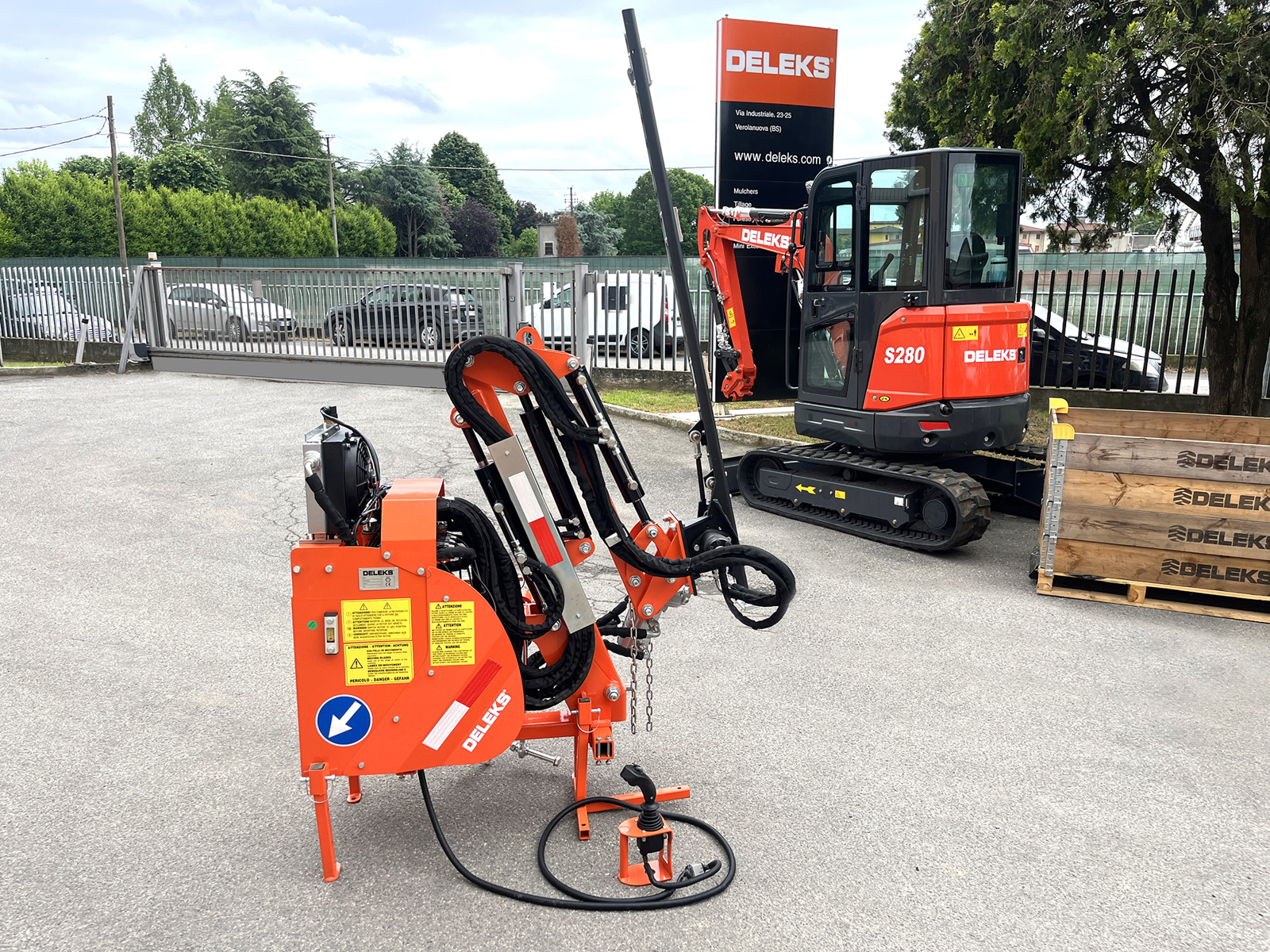

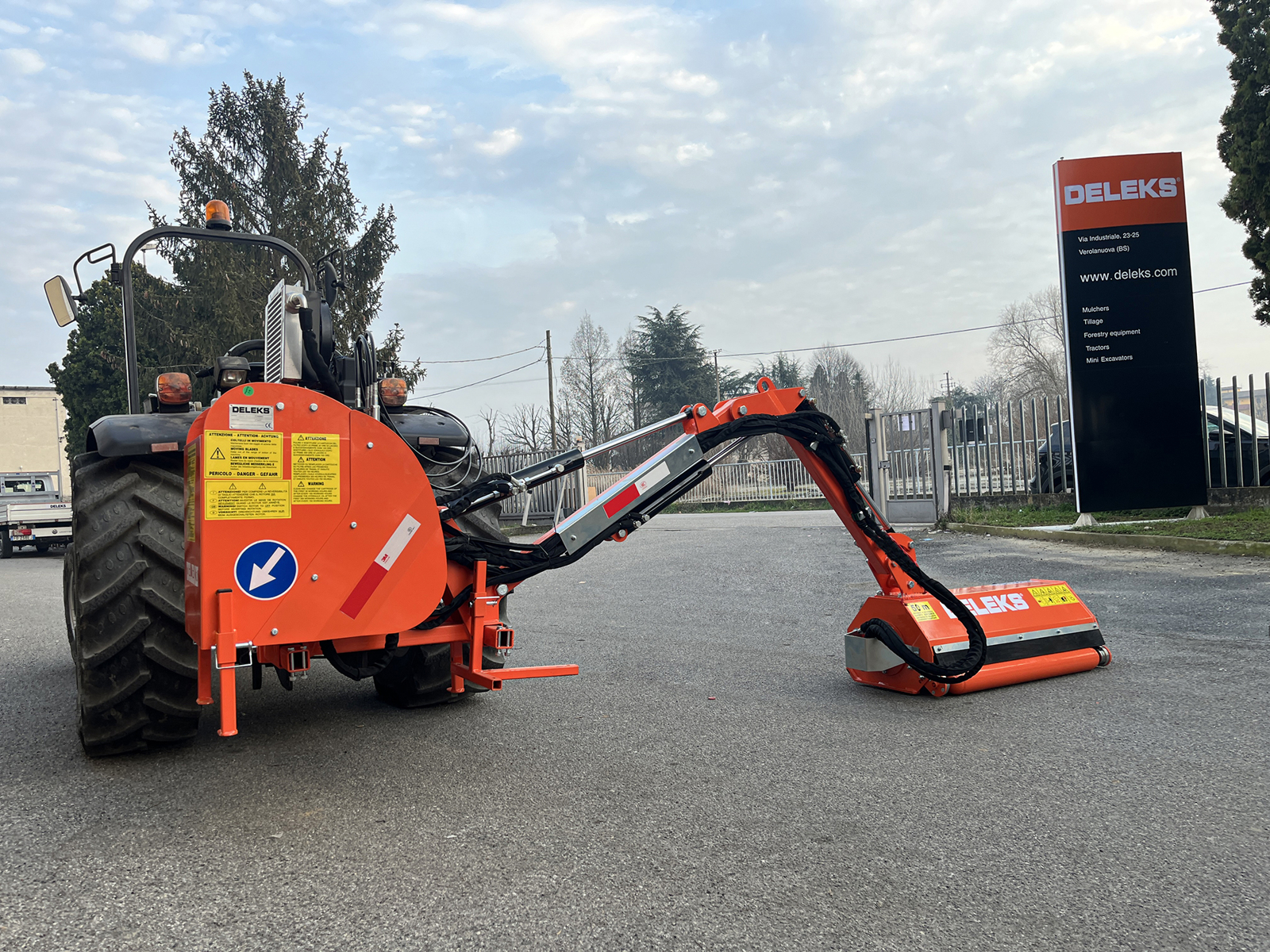

Hydraulisk armklipper for traktor med joystick, DELEKS® MERLO: den allsidige armen for traktorer fra 25 til 60 hk, som bærer et ARK-klippehode på 80, 100 eller 110 cm eller en hekksaks på 130, 160 eller 180 cm. Den elektrohydrauliske ventilblokken styres med en joystick, og dobbeltpumpen, drevet av kraftuttaket, beveger armen mens redskapet arbeider. Med klippehodet rydder den veikanter, voller, grøfter og skråninger; med hekksaksen klipper den hekker og greiner. Bare grunnmaskinen leveres, 300 kg, med en ferdig fylt tank på 60 liter: klippehode og hekksaks velges som tilbehør. Den er sertifisert av ECO Certificazioni og har 2 års garanti; fraktkostnadene vises i handlekurven.
For hvilke traktorer

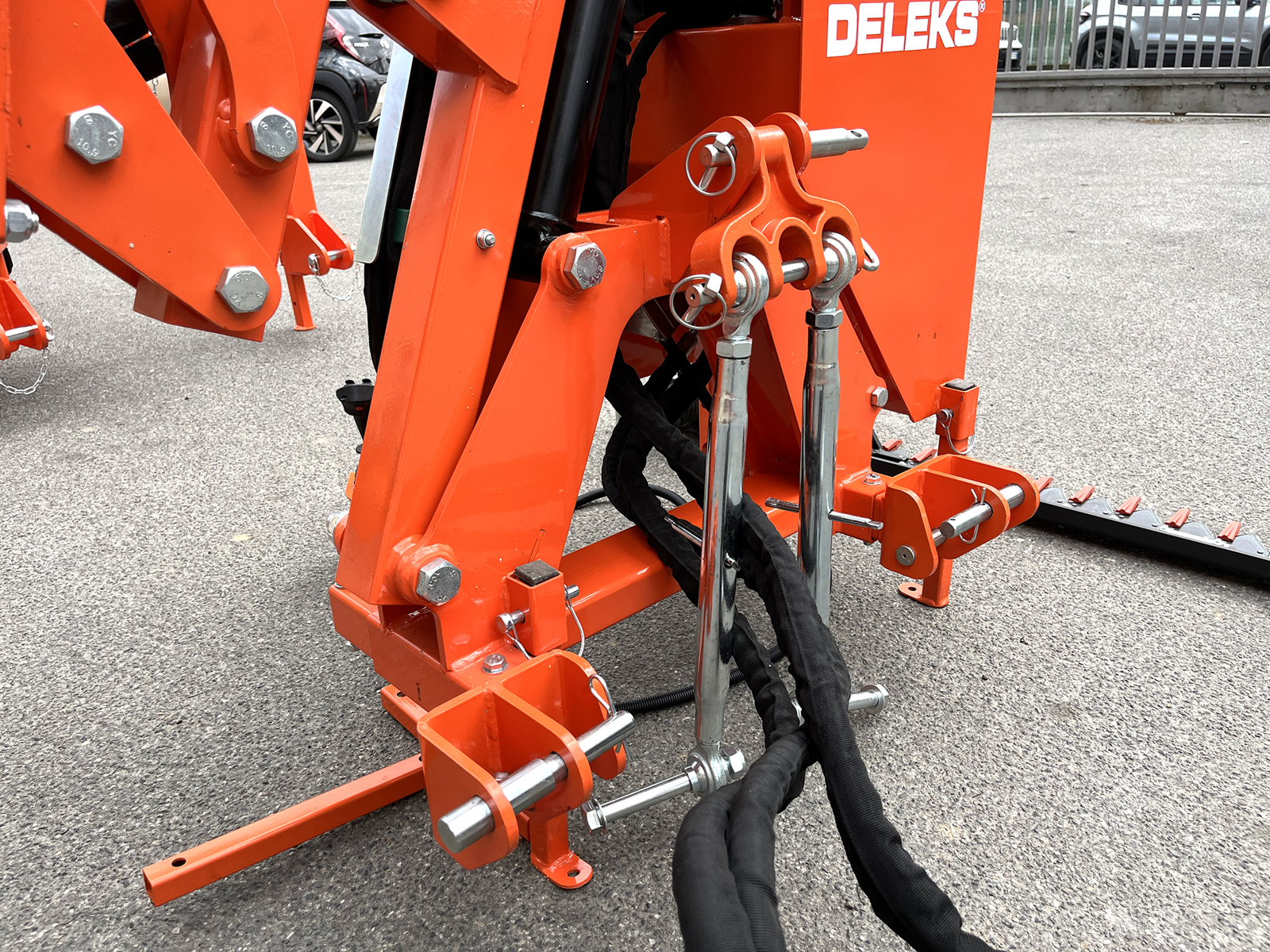

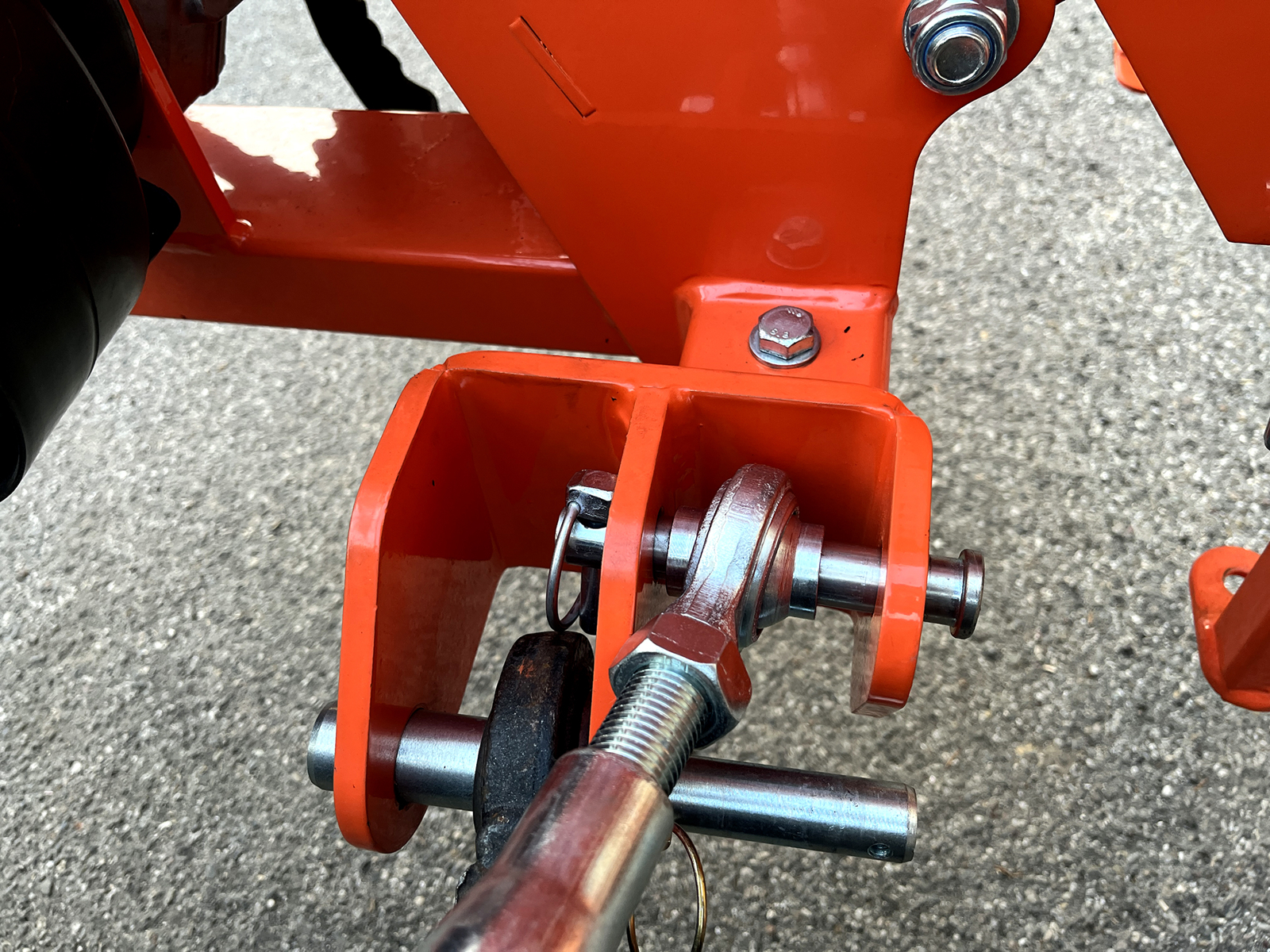

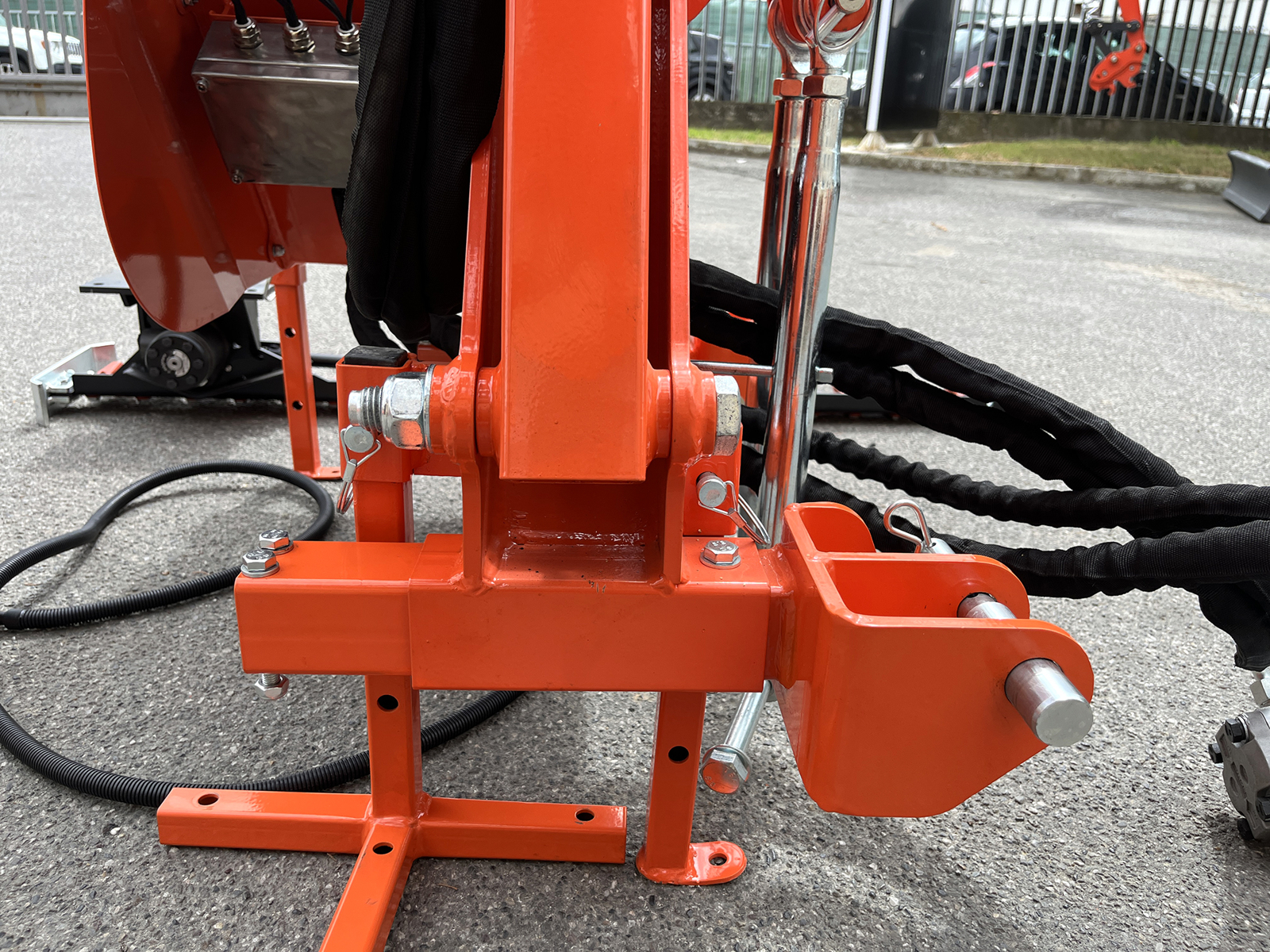

MERLO er bygd for traktorer fra 25 til 60 hk med 540 o/min kraftuttak og trepunktsfeste kategori 1 eller 2 (bolter ø 19-22 eller 25-28 mm, avstand mellom trekkstengene fra 390 til 780 mm): Kubota B-serien, Antonio Carraro Tigre, Goldoni, BCS, Ferrari, Pasquali, New Holland, Landini og Valpadana. Traktoren må veie minst 1500 kg: når armen er strukket ut til siden, flytter tyngdepunktet seg. Grunnmaskinen veier 300 kg uten klippeverktøy, pluss omtrent 60 kg hydraulikkolje.

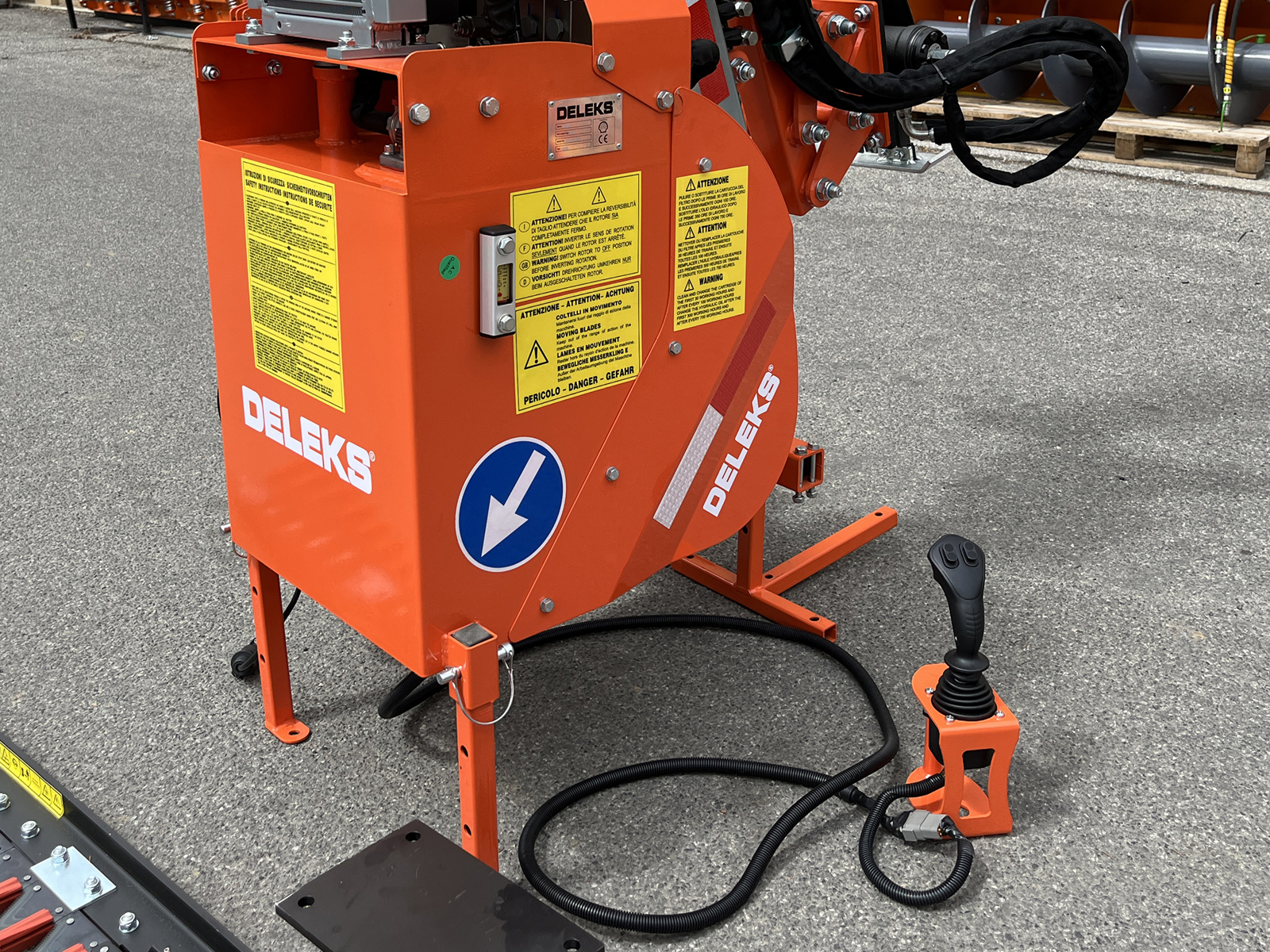

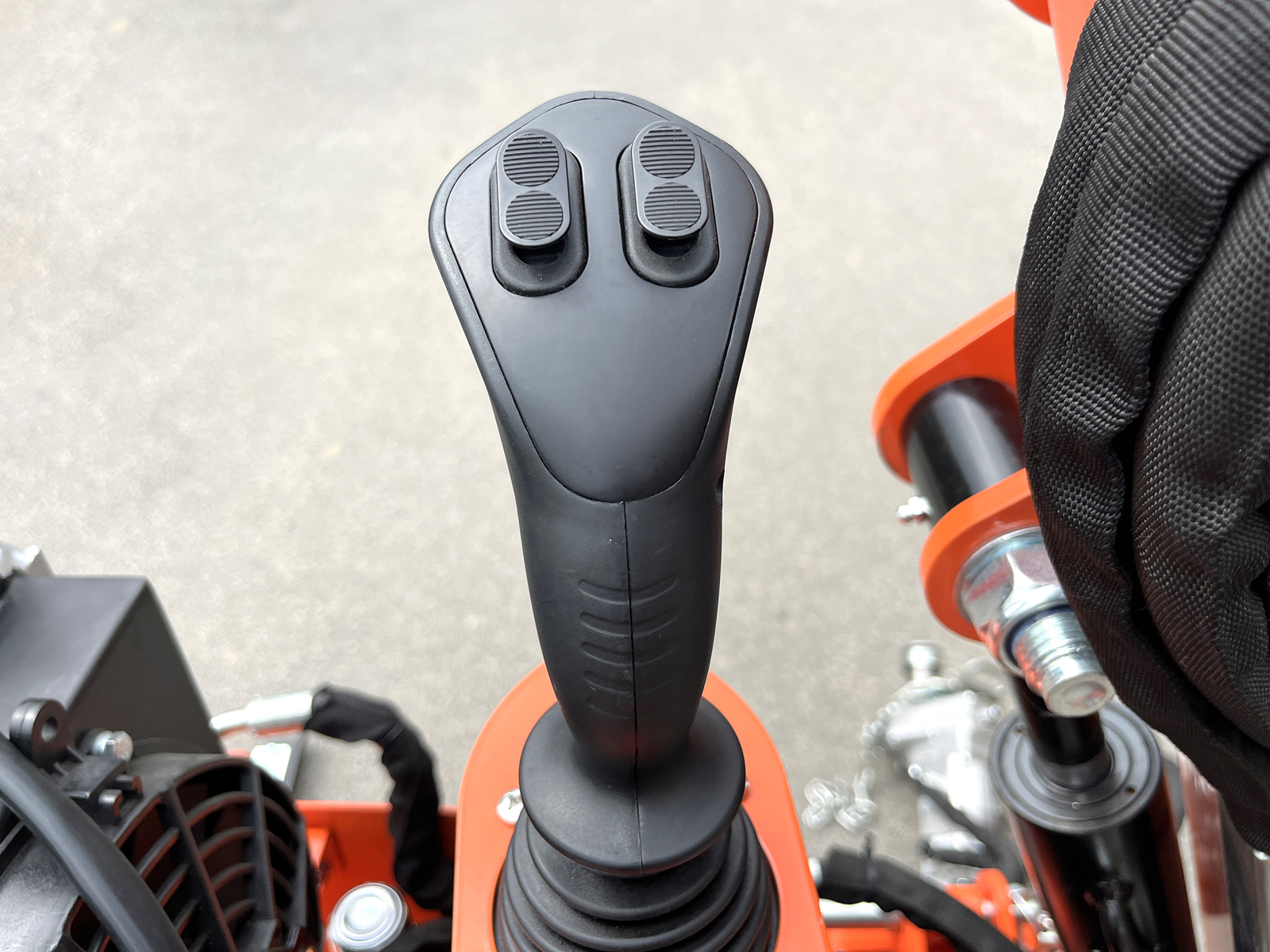

Joystick og uavhengig hydraulikk

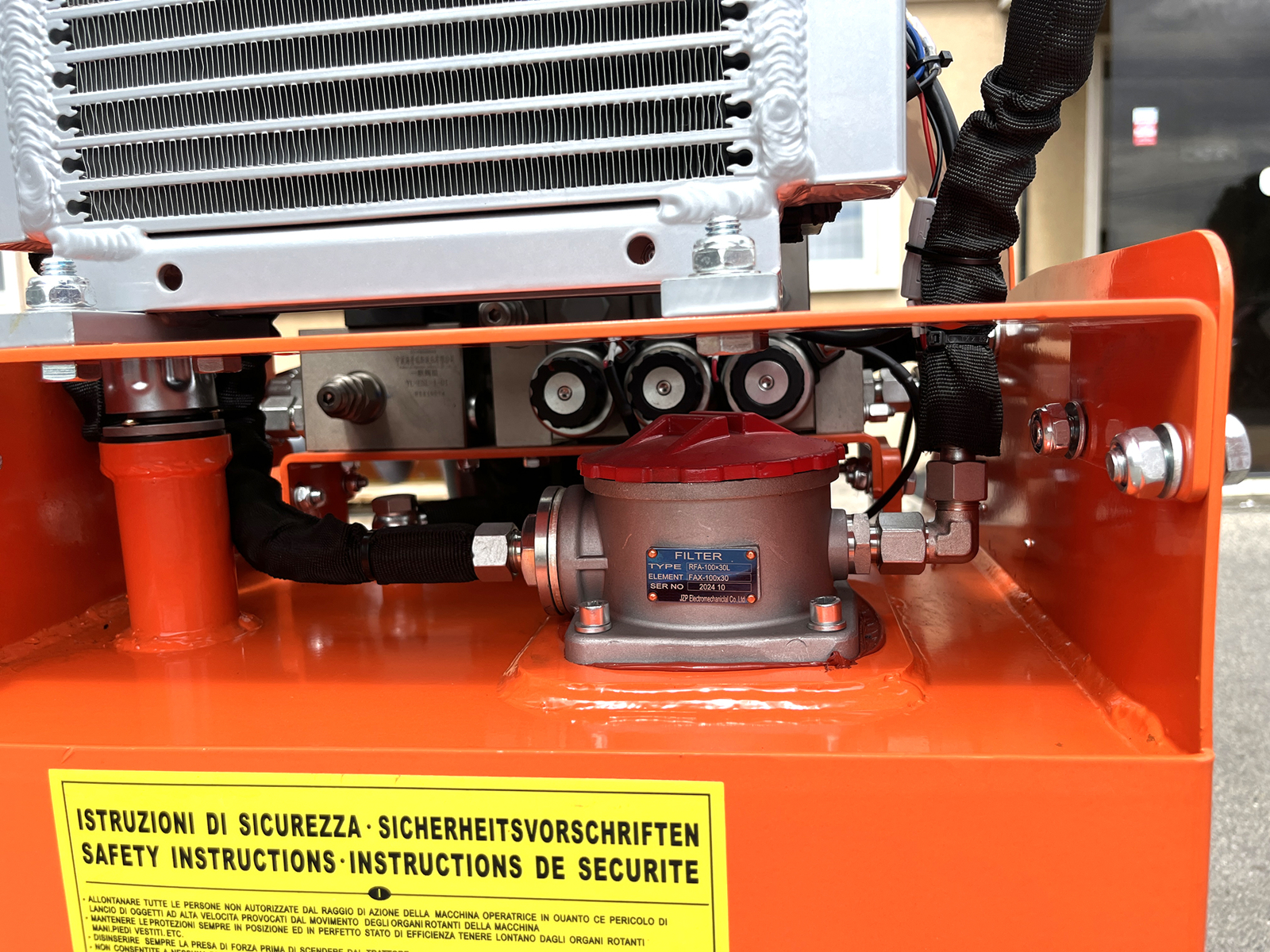

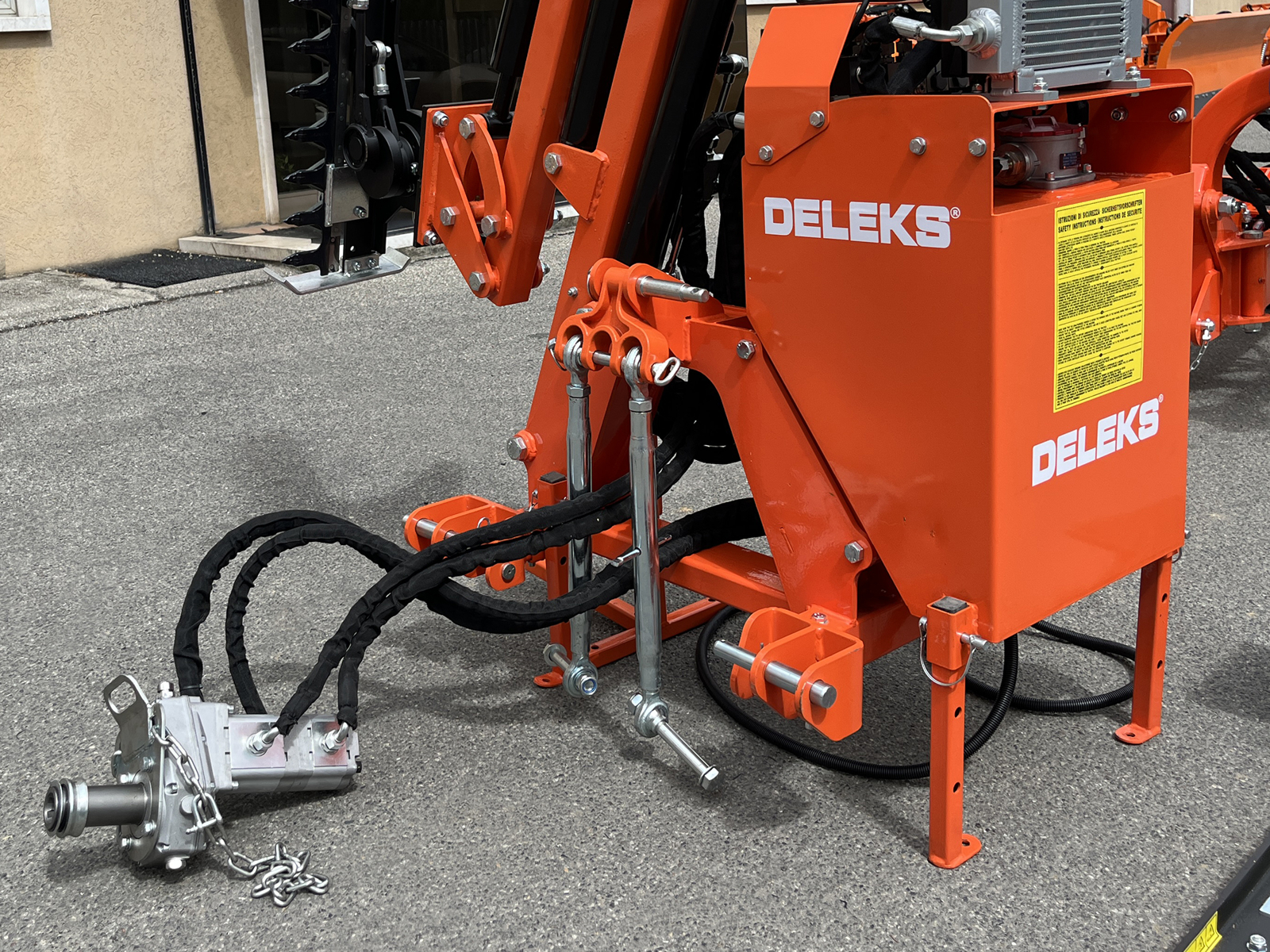

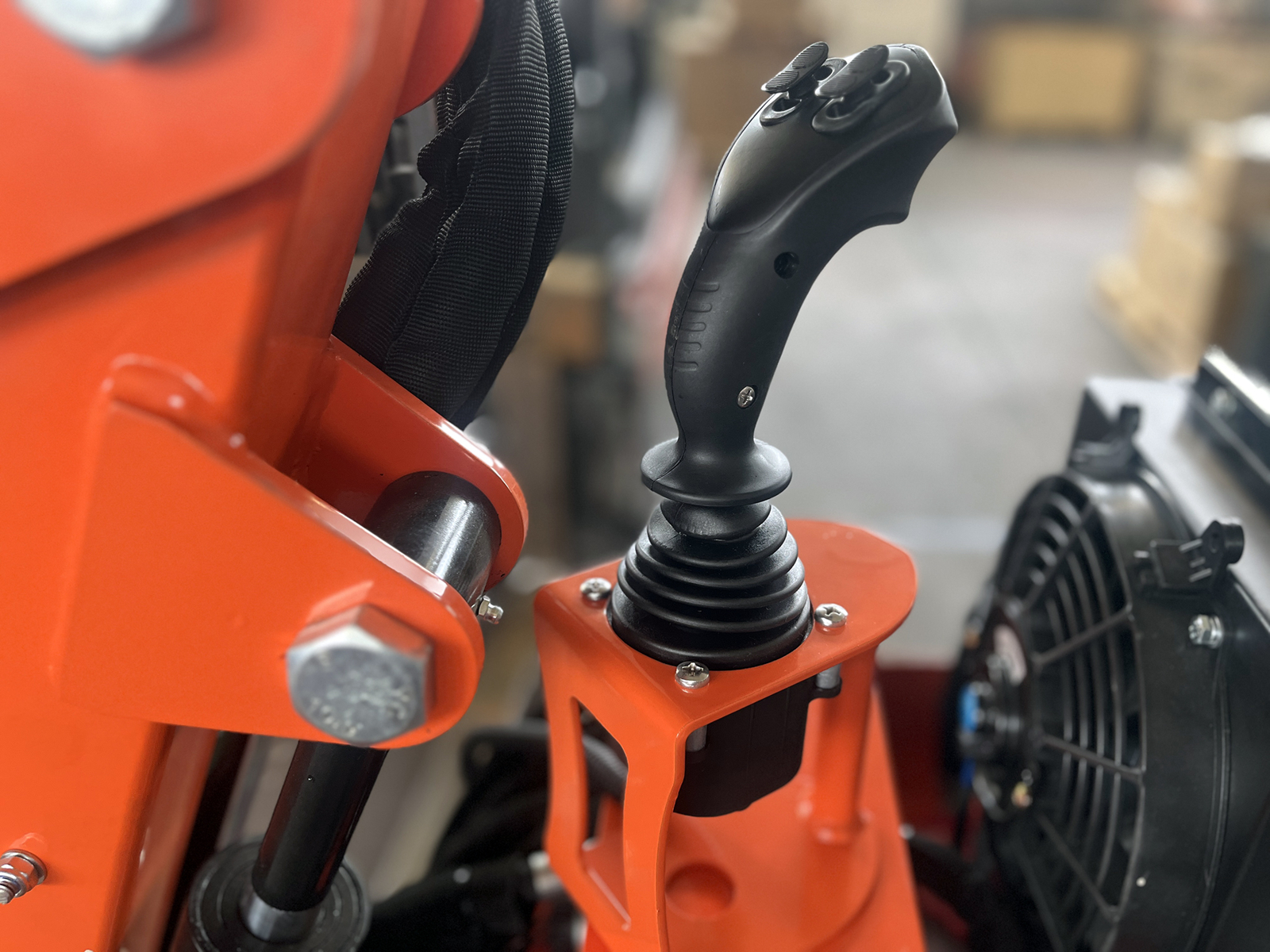

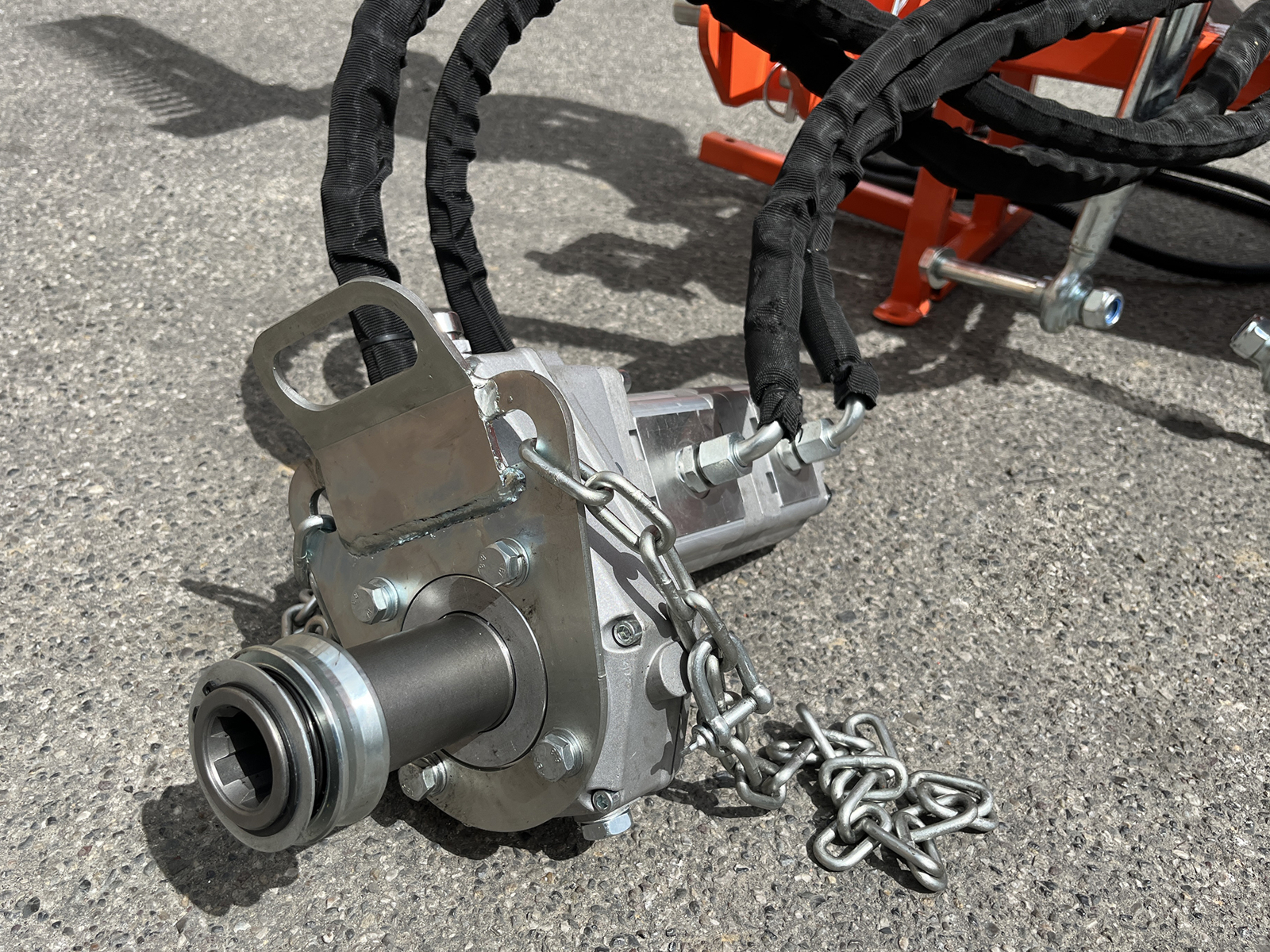

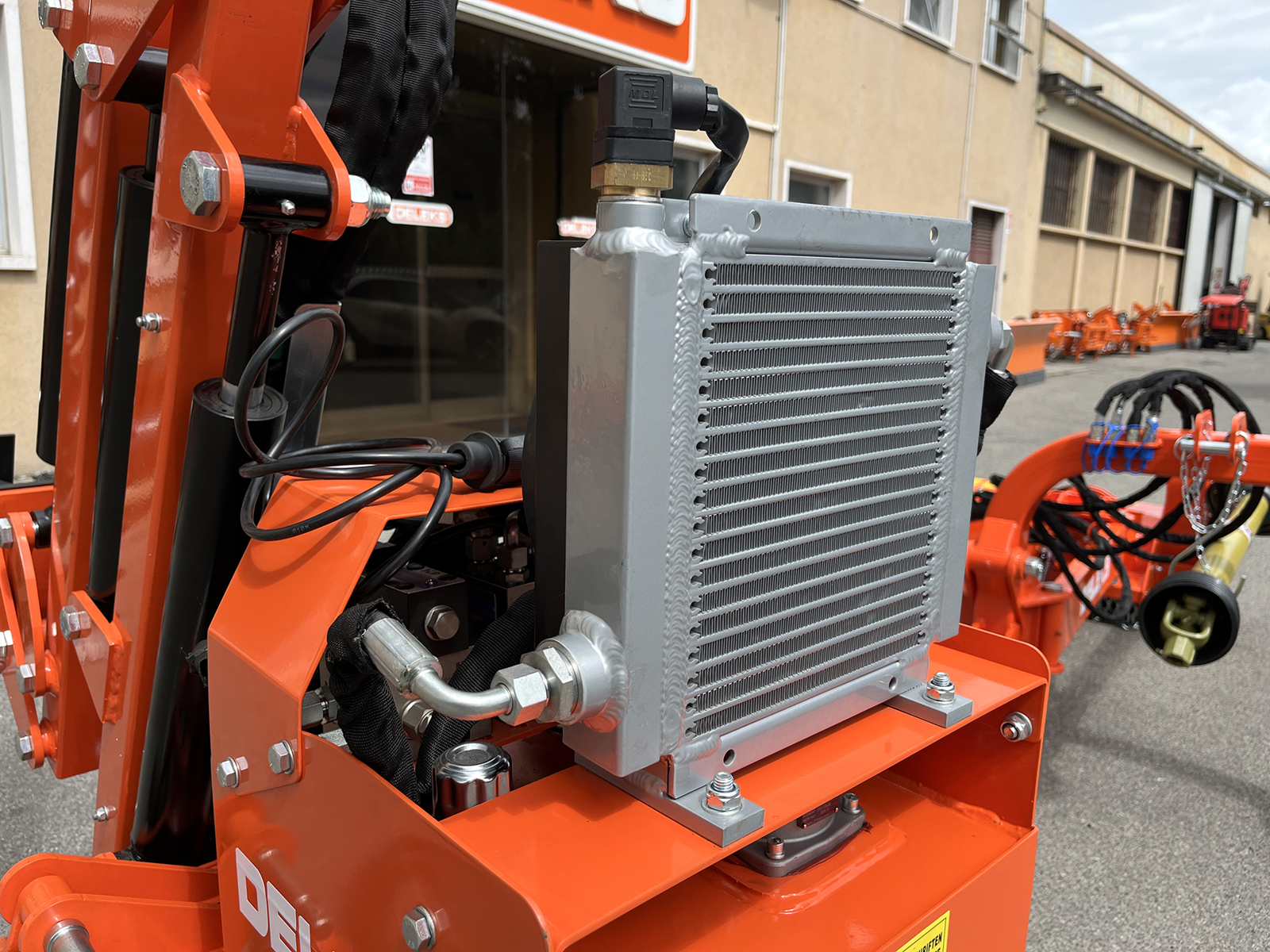

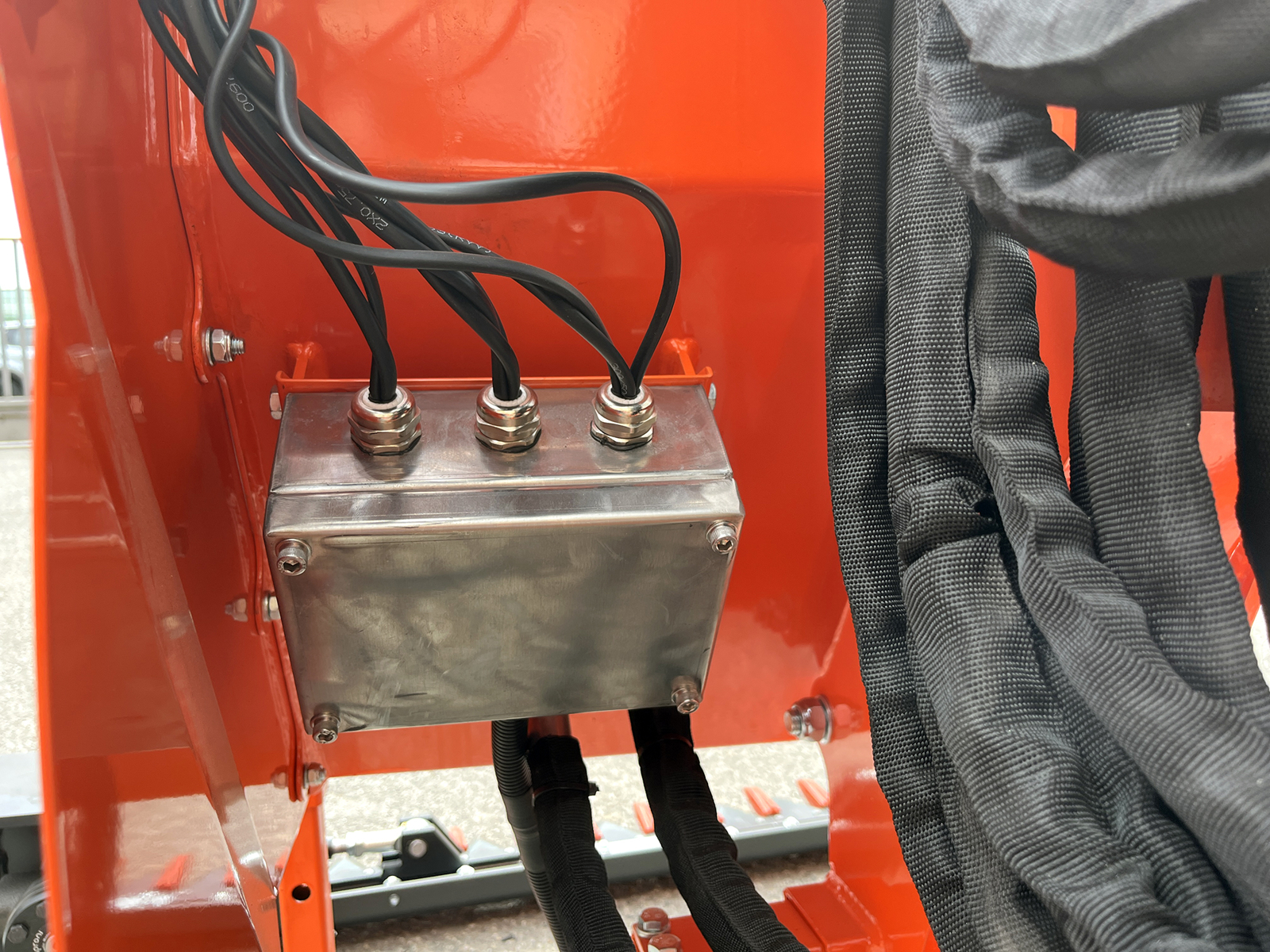

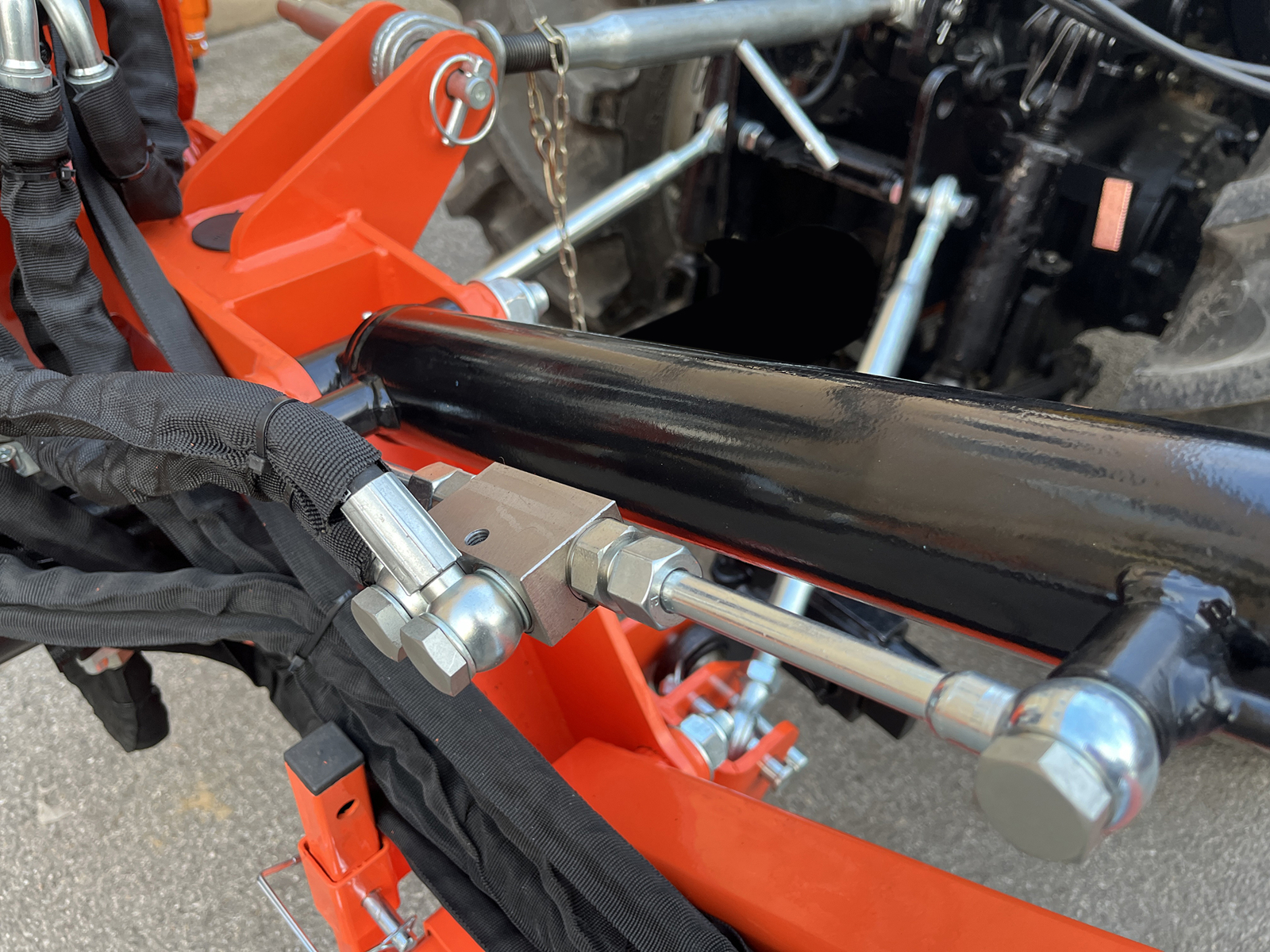

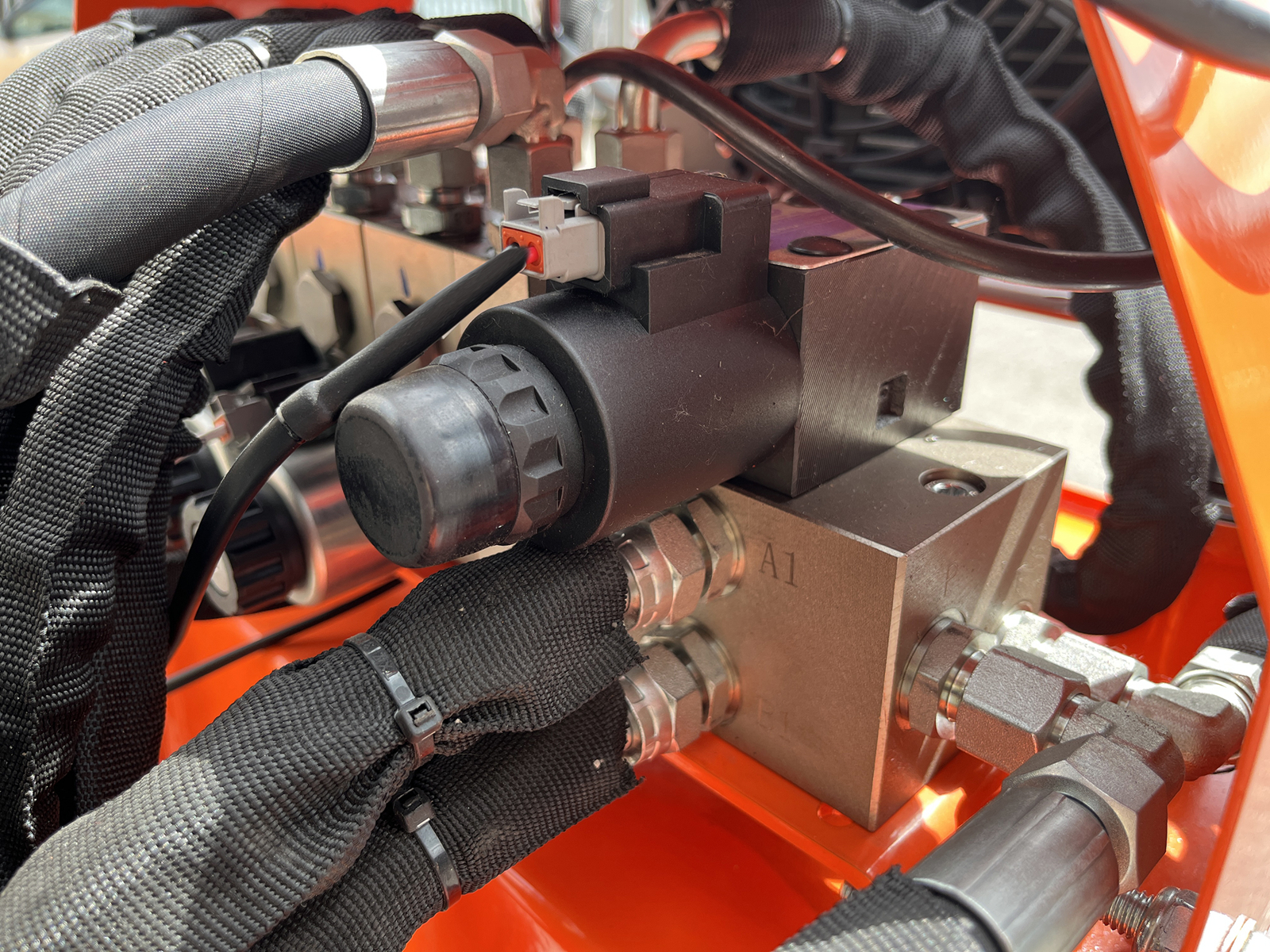

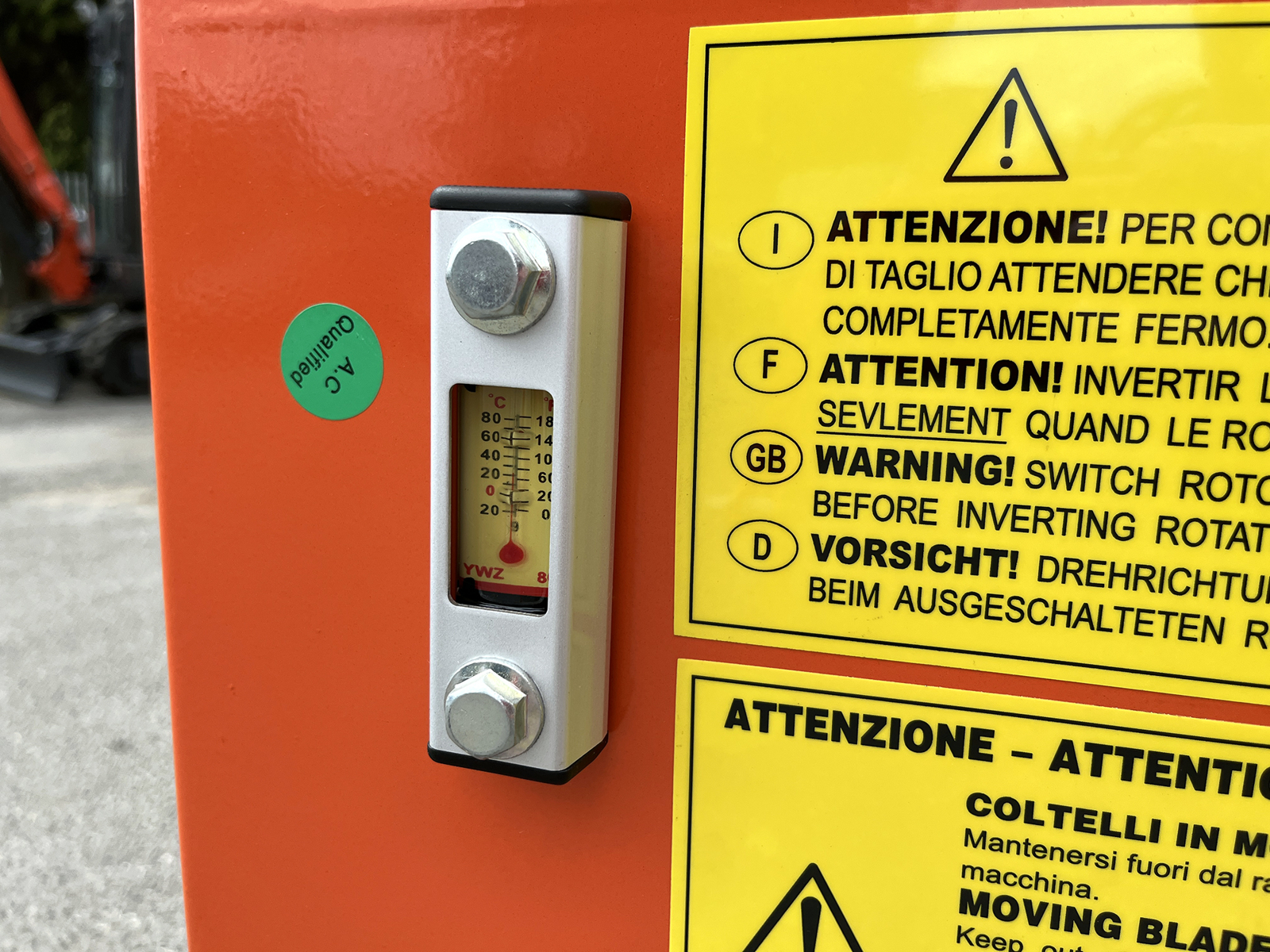

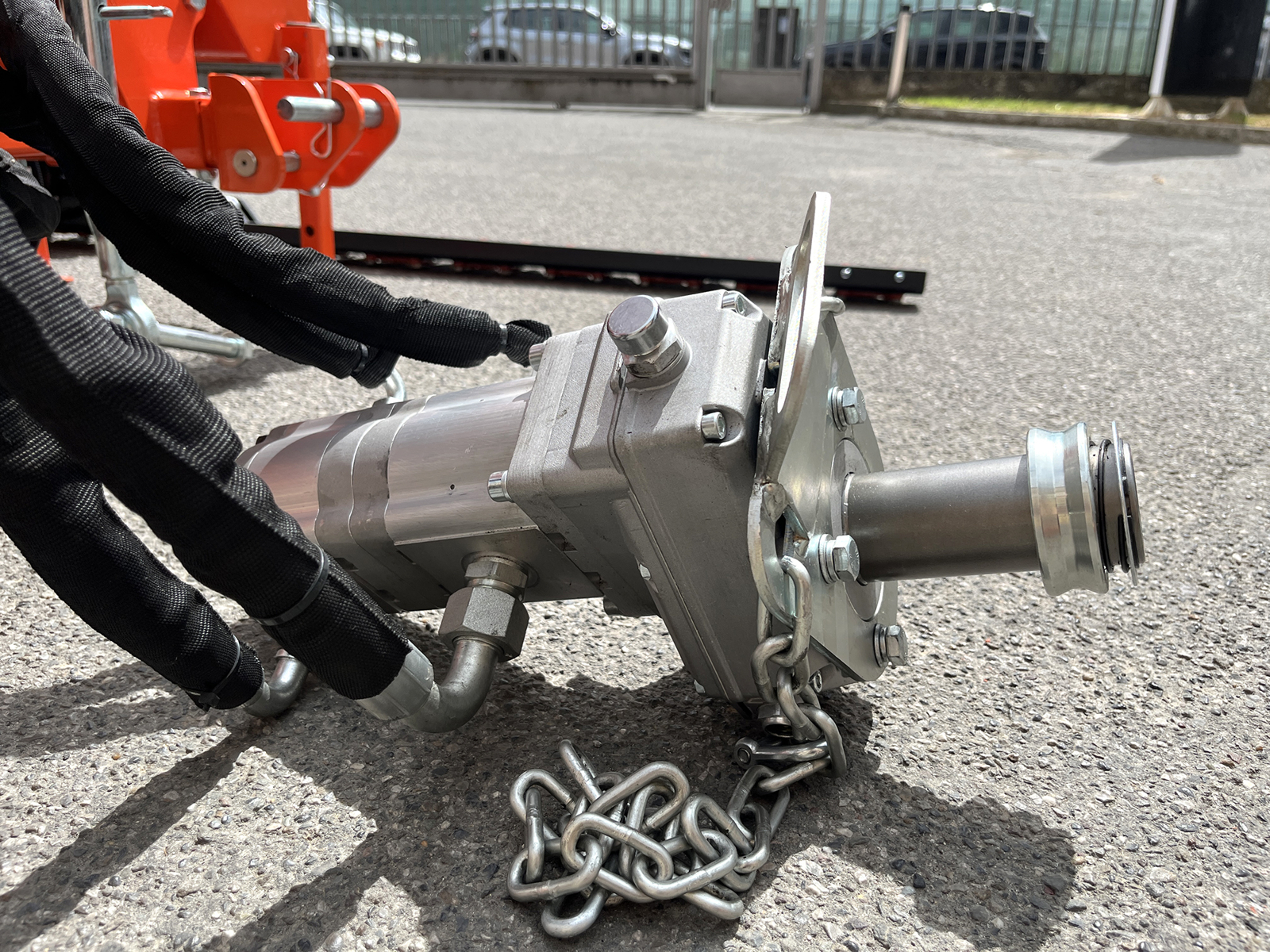

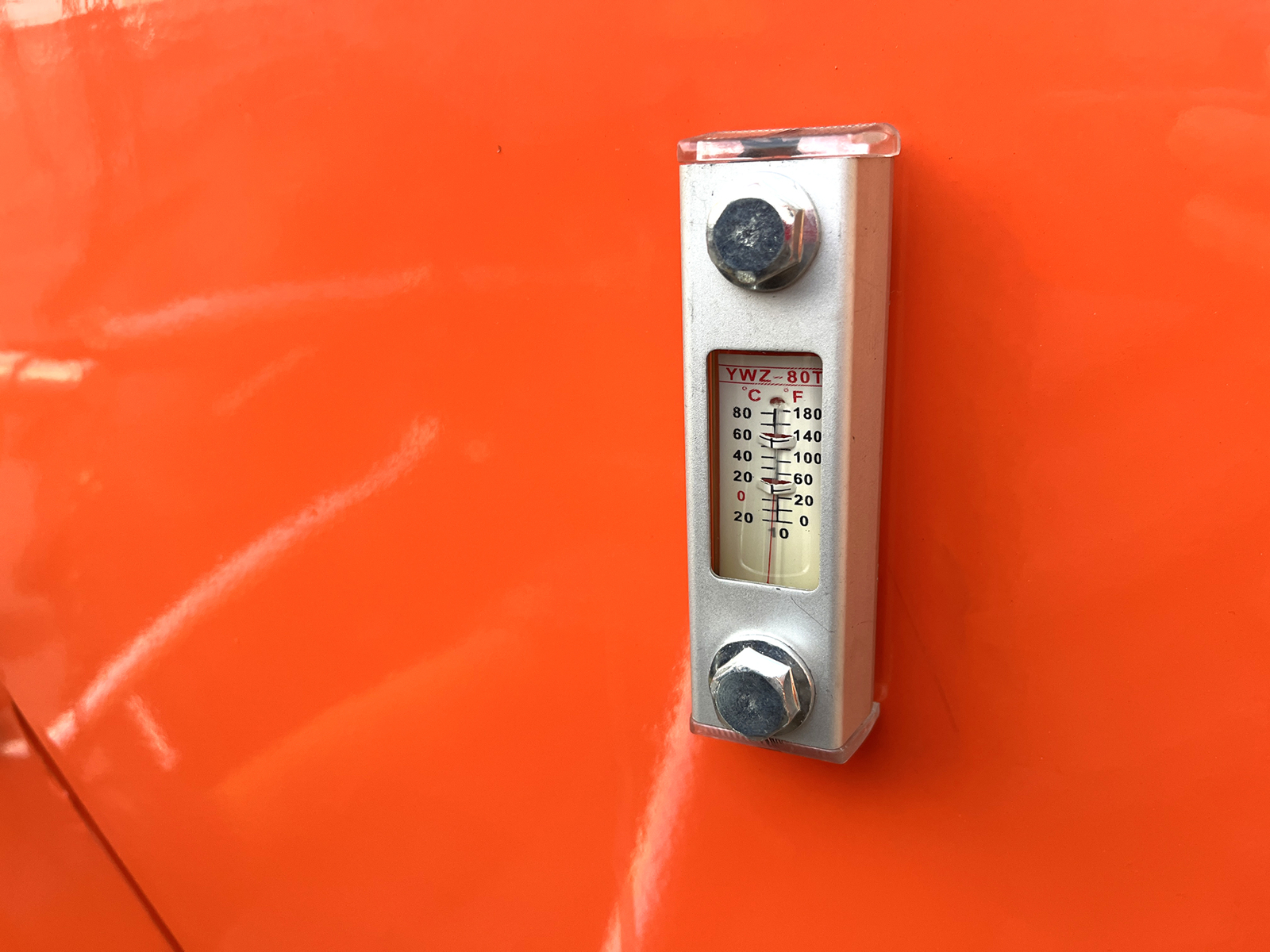

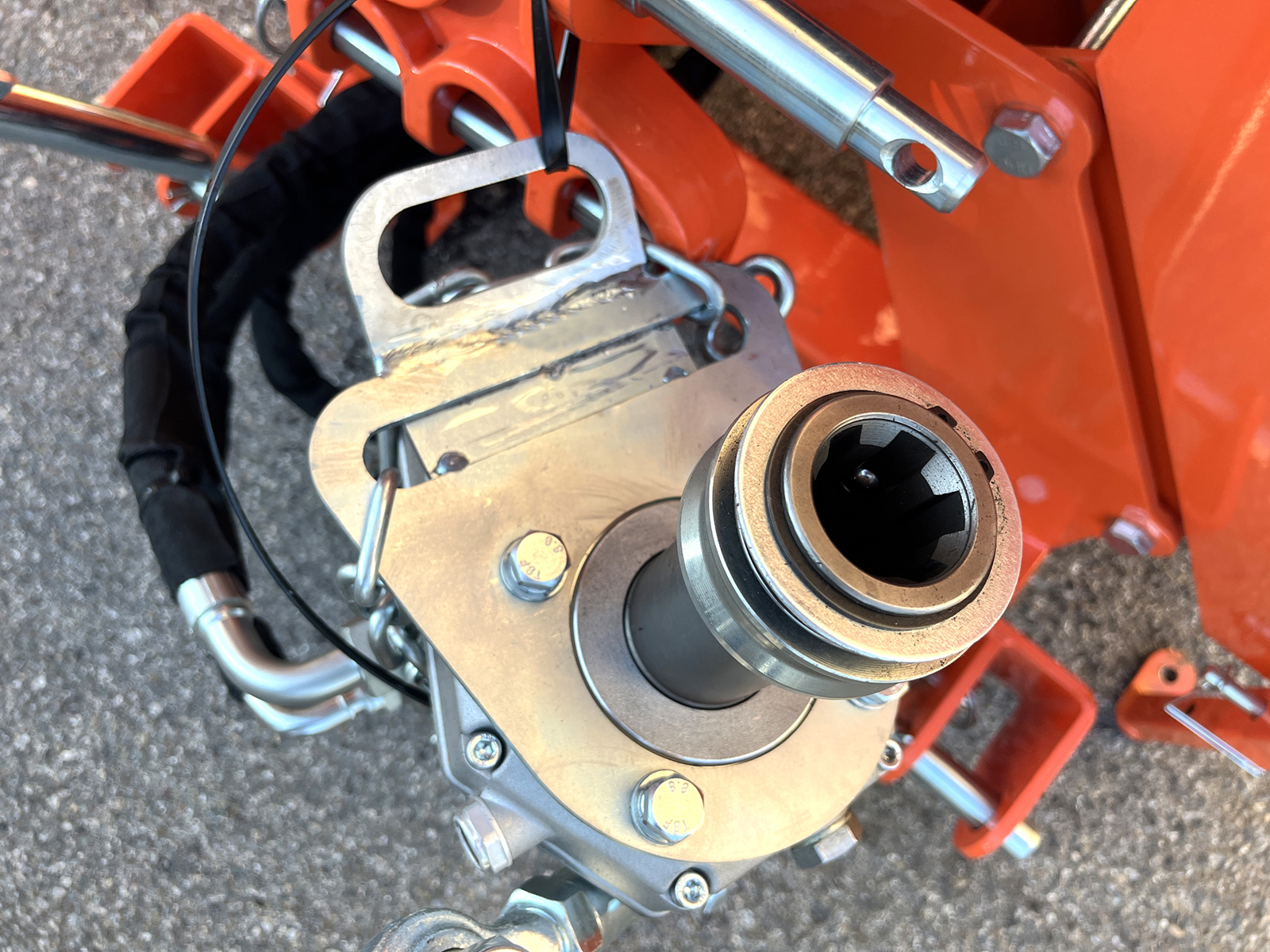

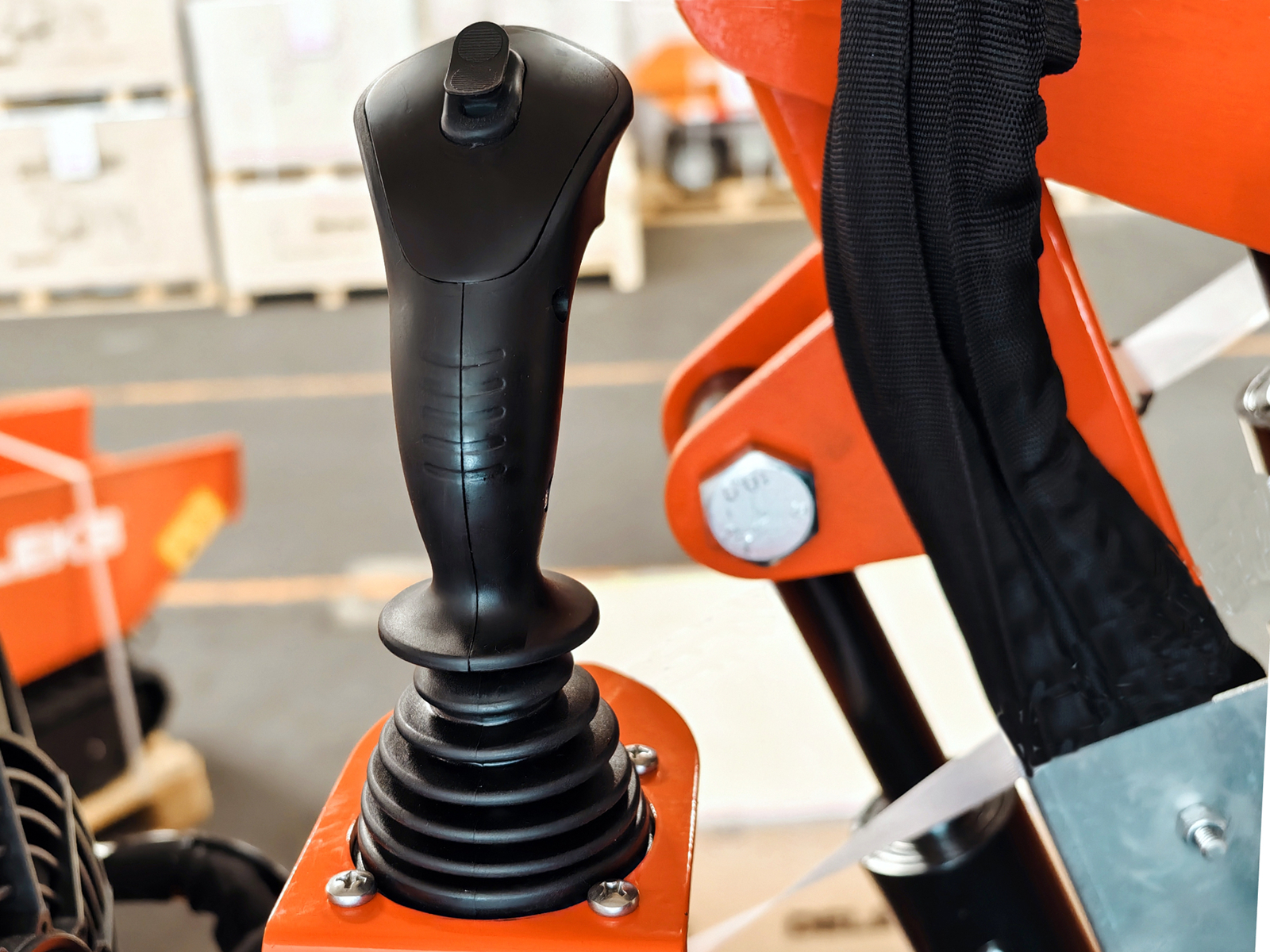

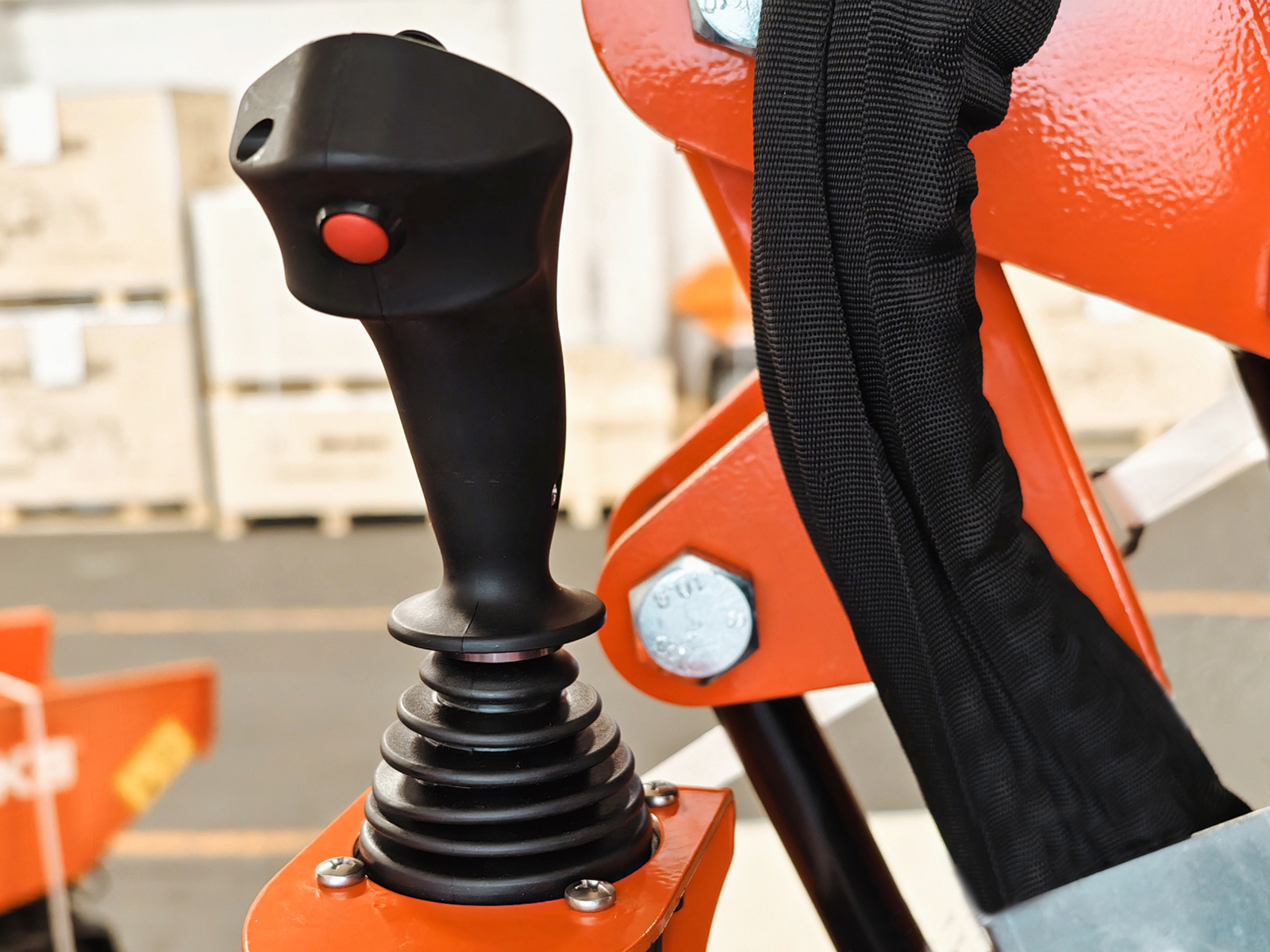

Den elektrohydrauliske ventilblokken styres med en joystick fra førersetet. Anlegget er uavhengig av traktoren: den høyeffektive hydrauliske dobbeltpumpen, drevet av kraftuttaket, gjør det mulig å bevege armen og klippe samtidig, uten å bruke traktorens hydraulikkuttak. Tanken på 60 liter leveres ferdig fylt, med olje Shell Tellus S2 MX 46; vinkelgiret har frihjul.

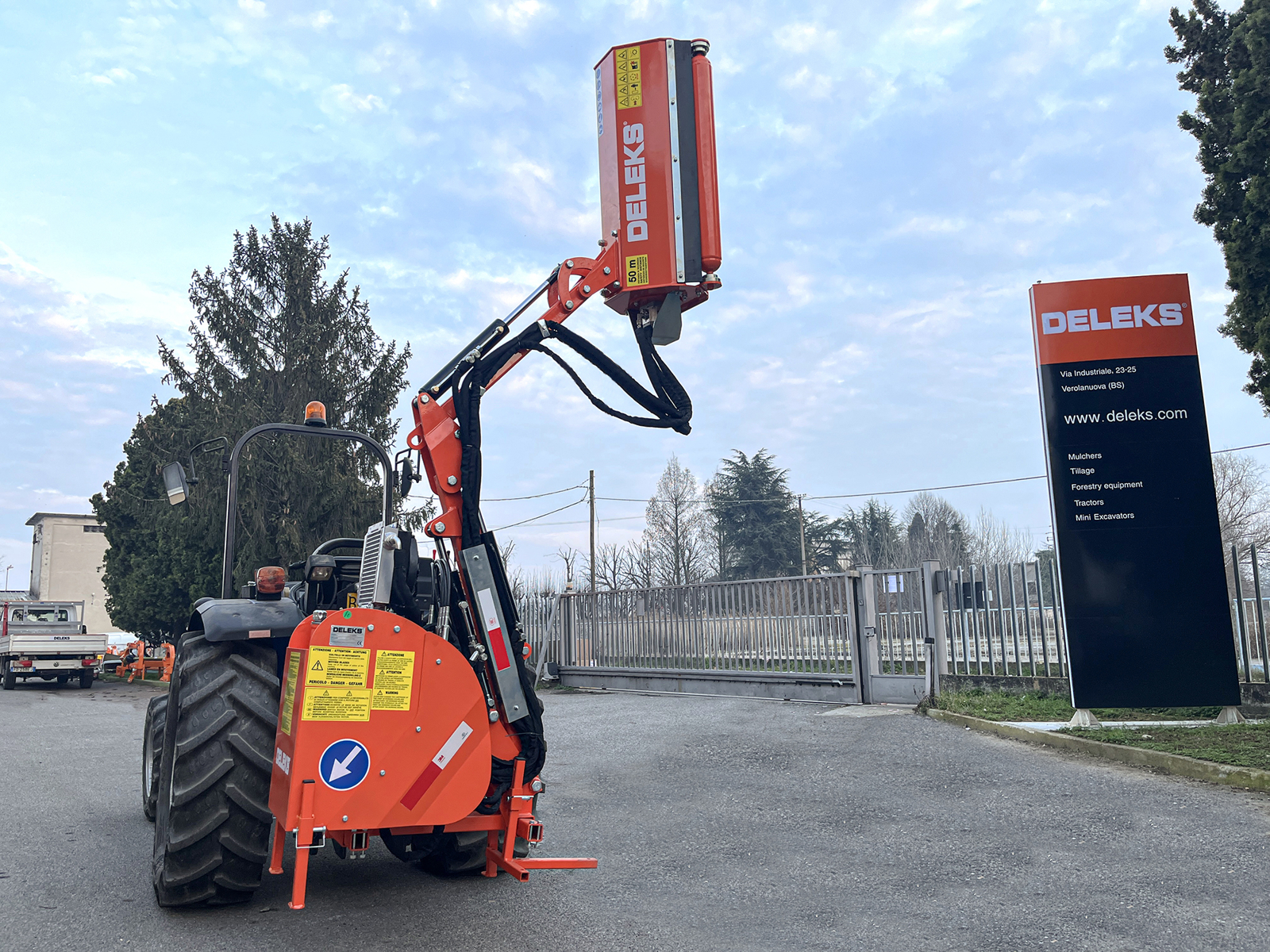

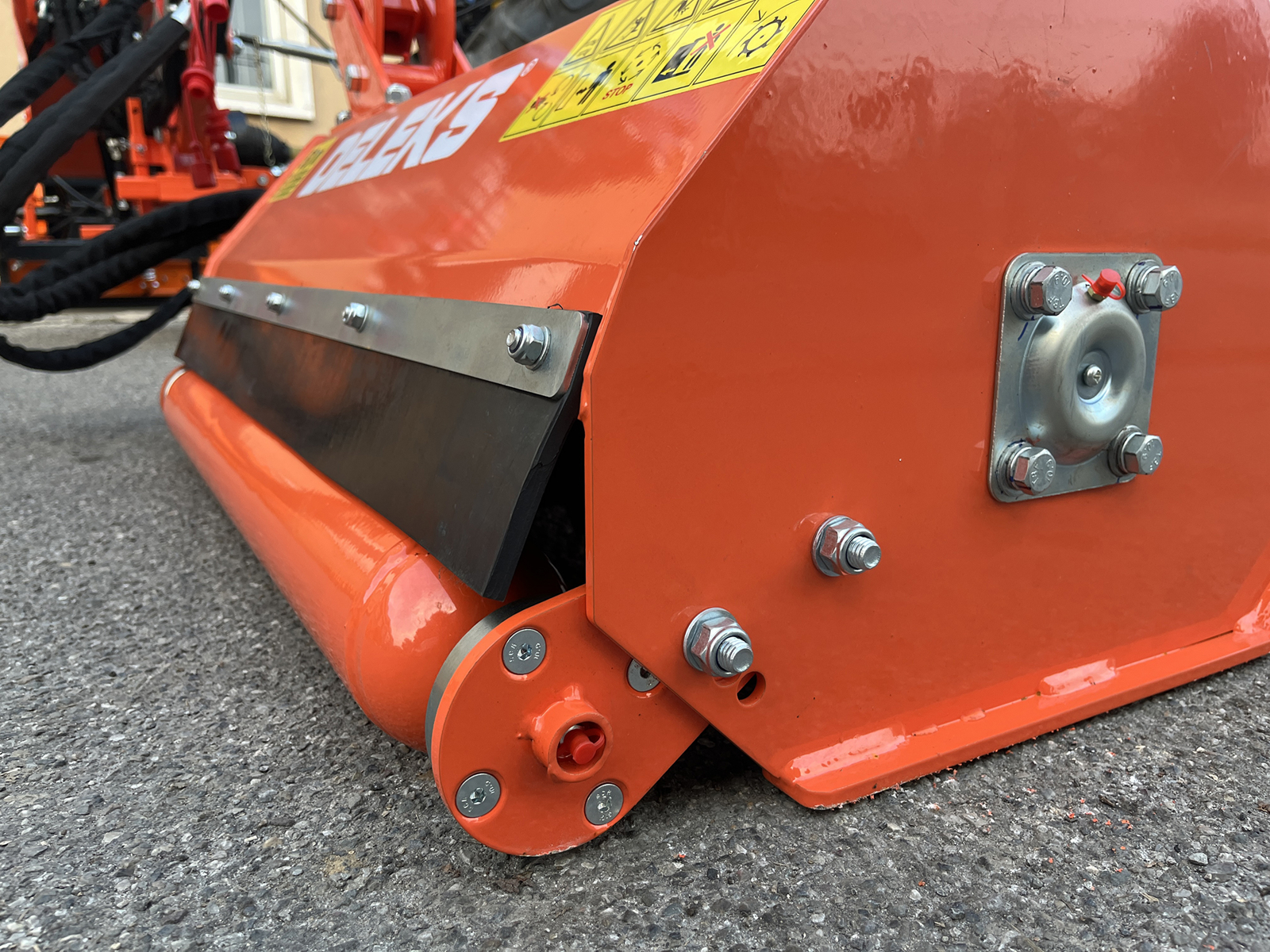

Klippehode eller hekksaks

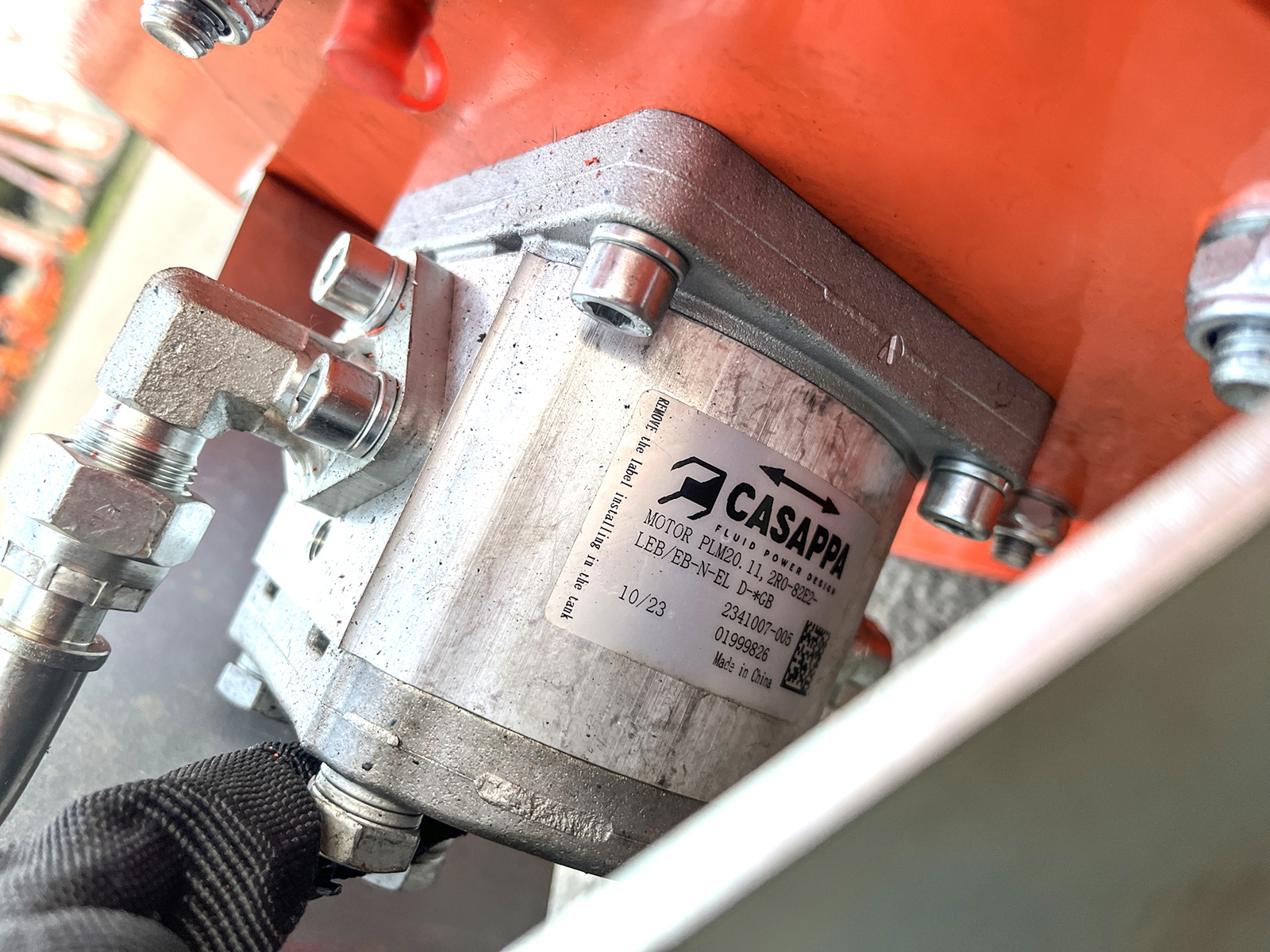

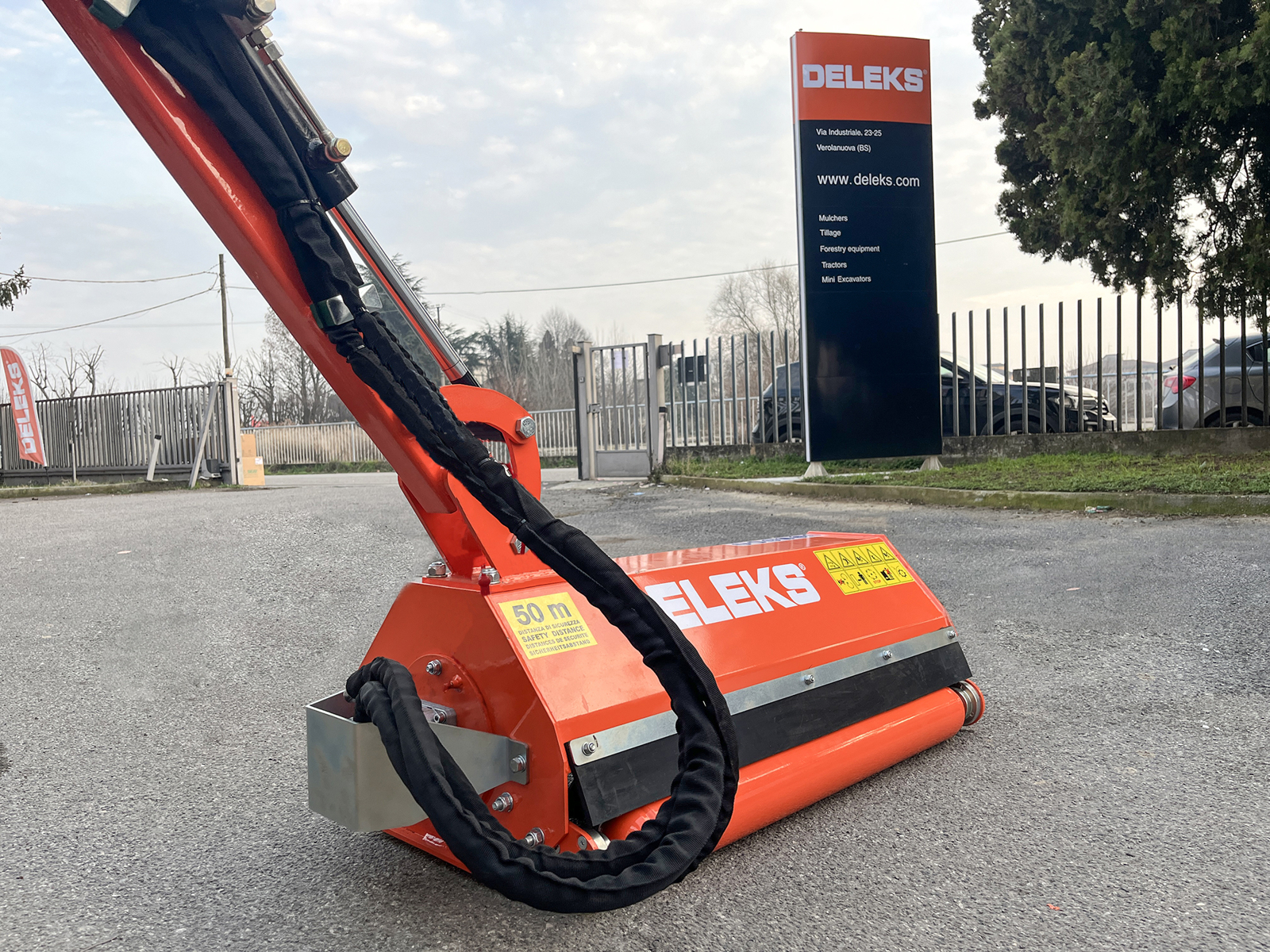

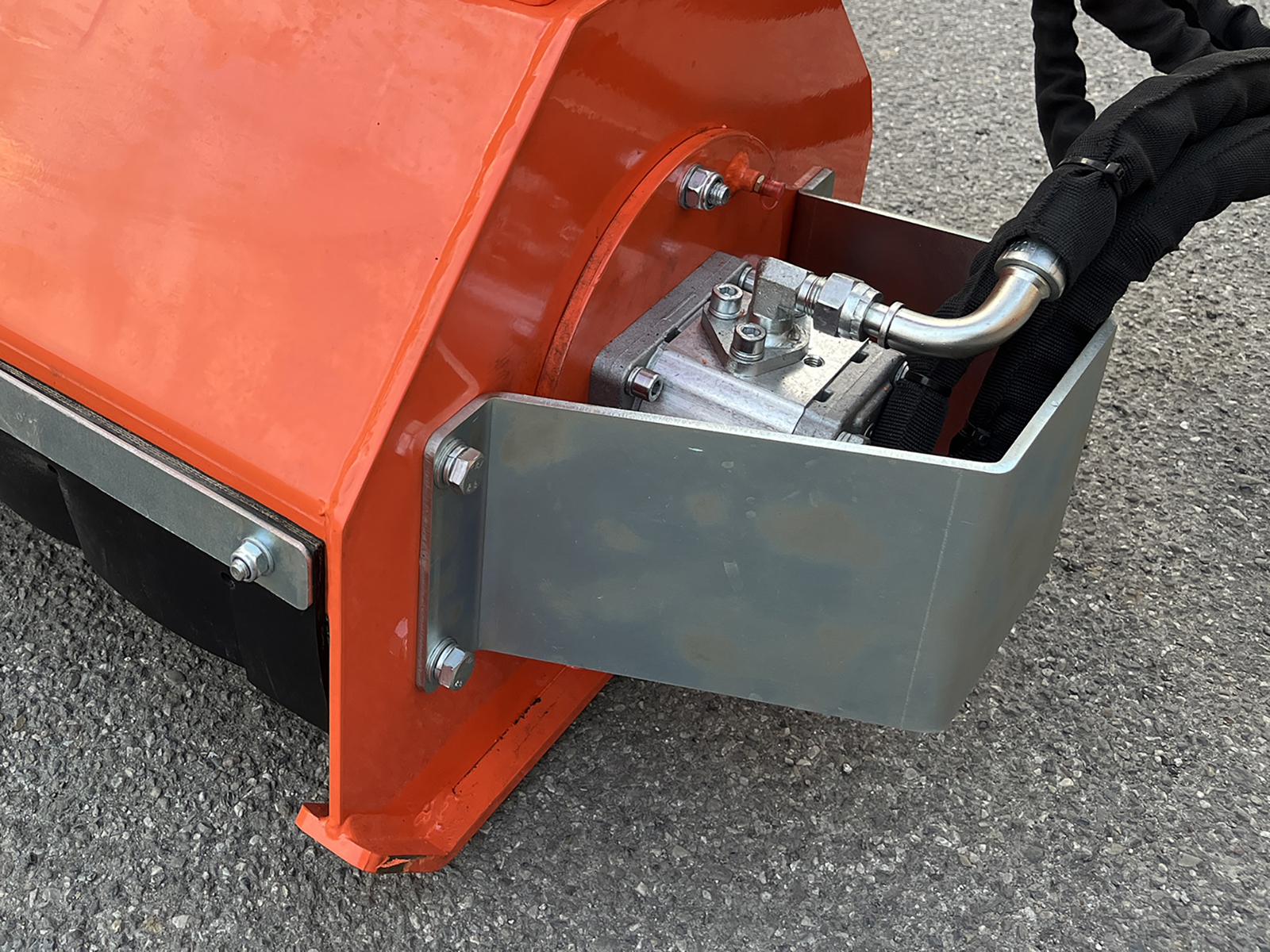

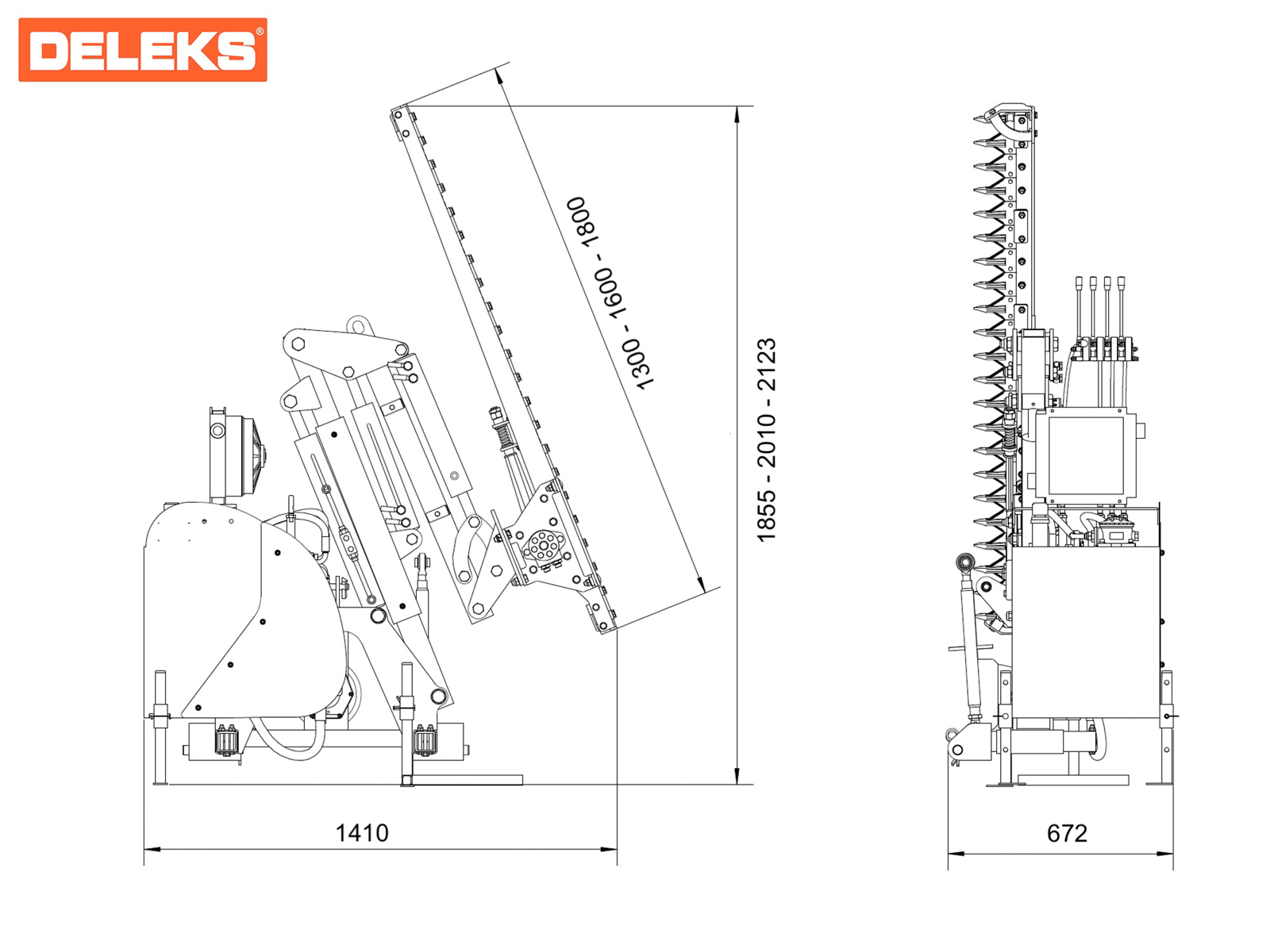

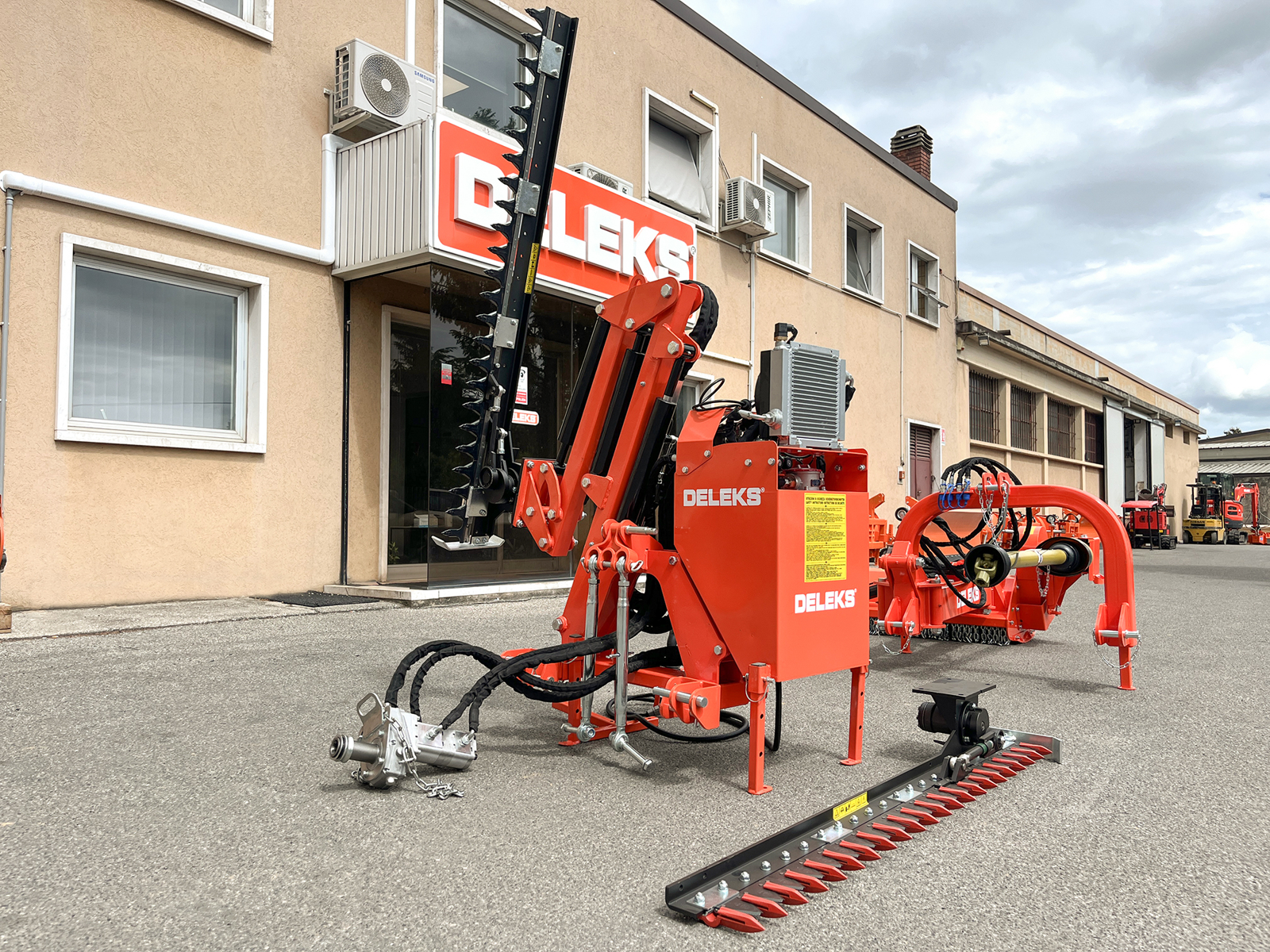

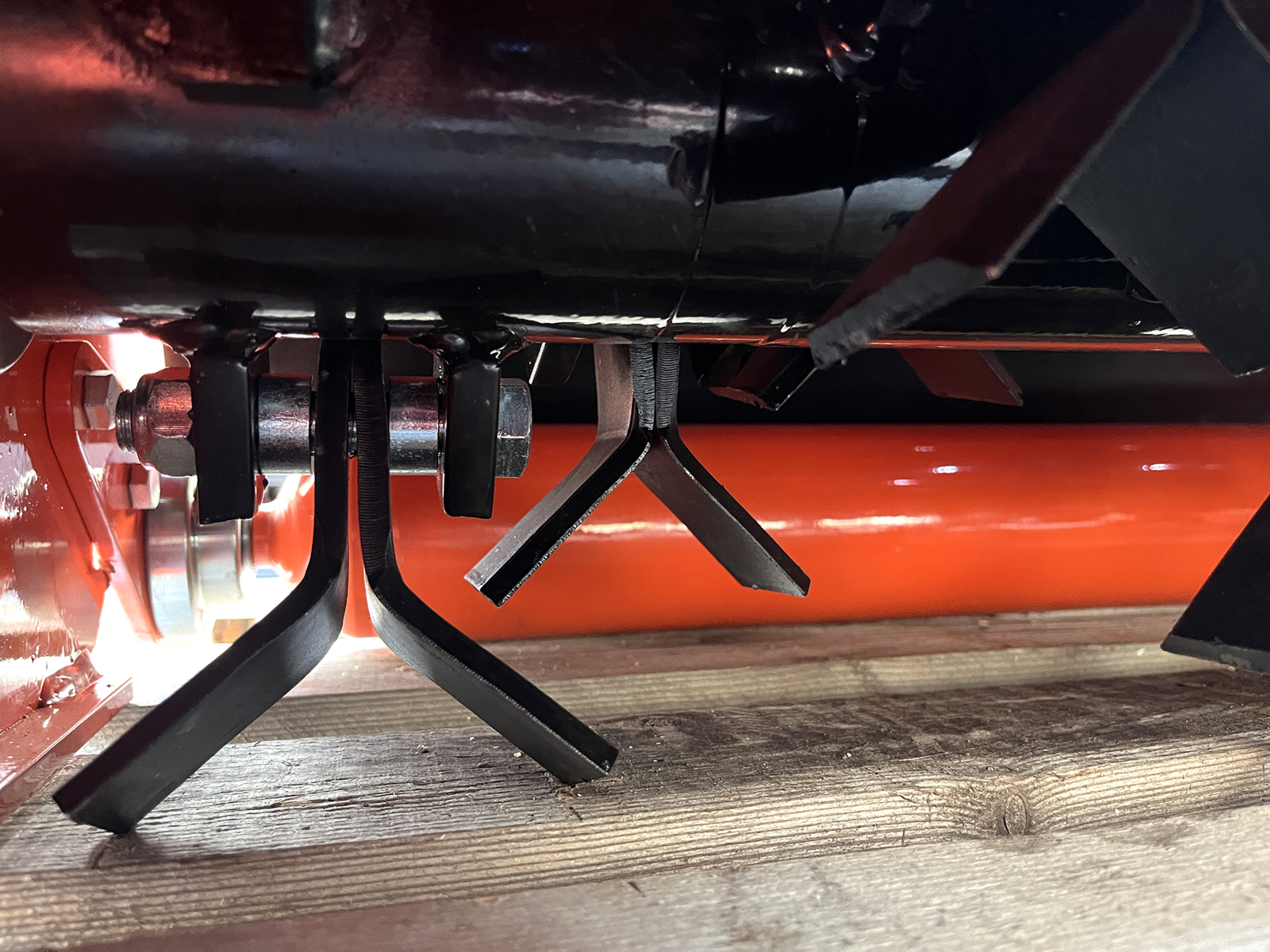

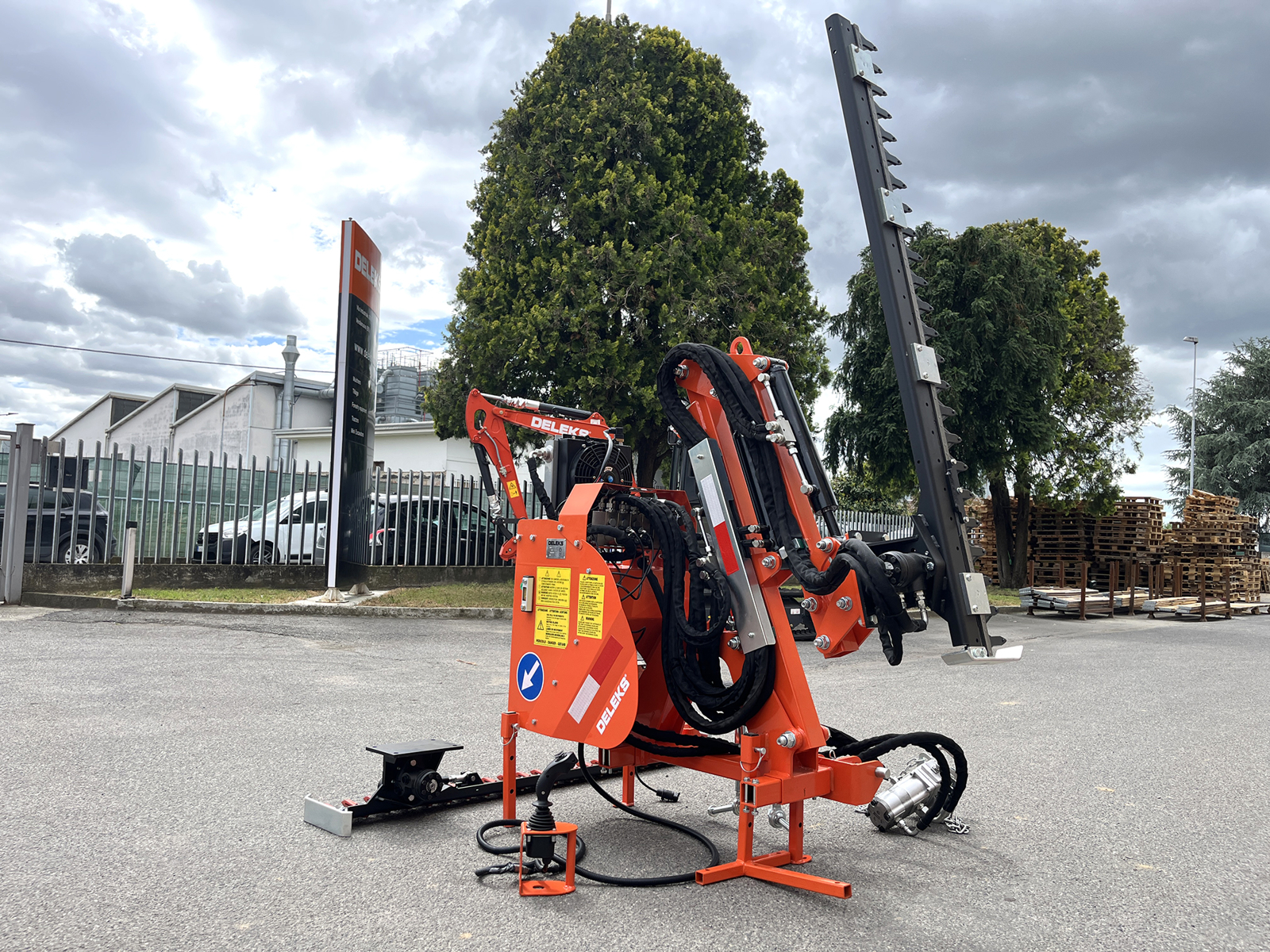

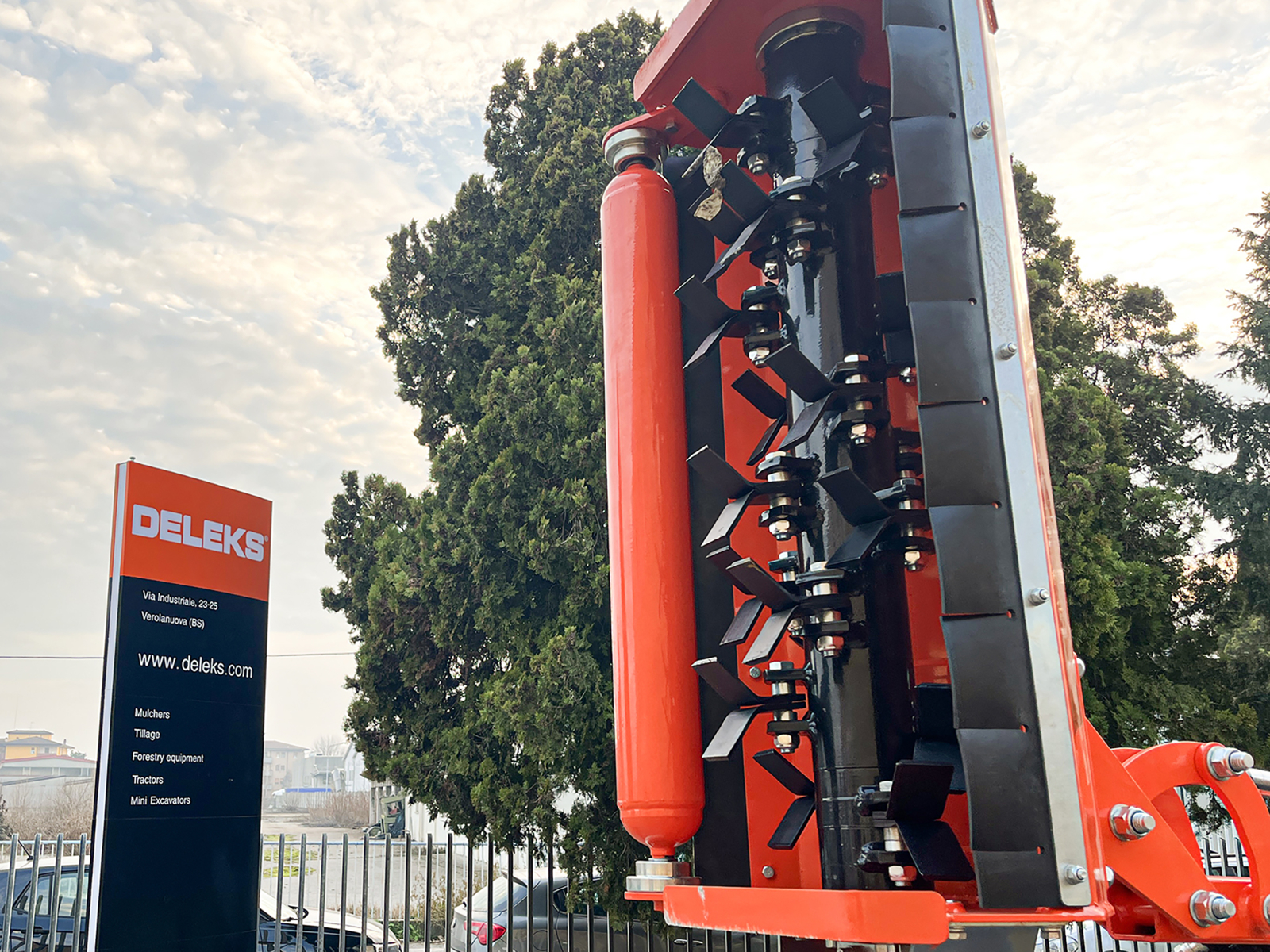

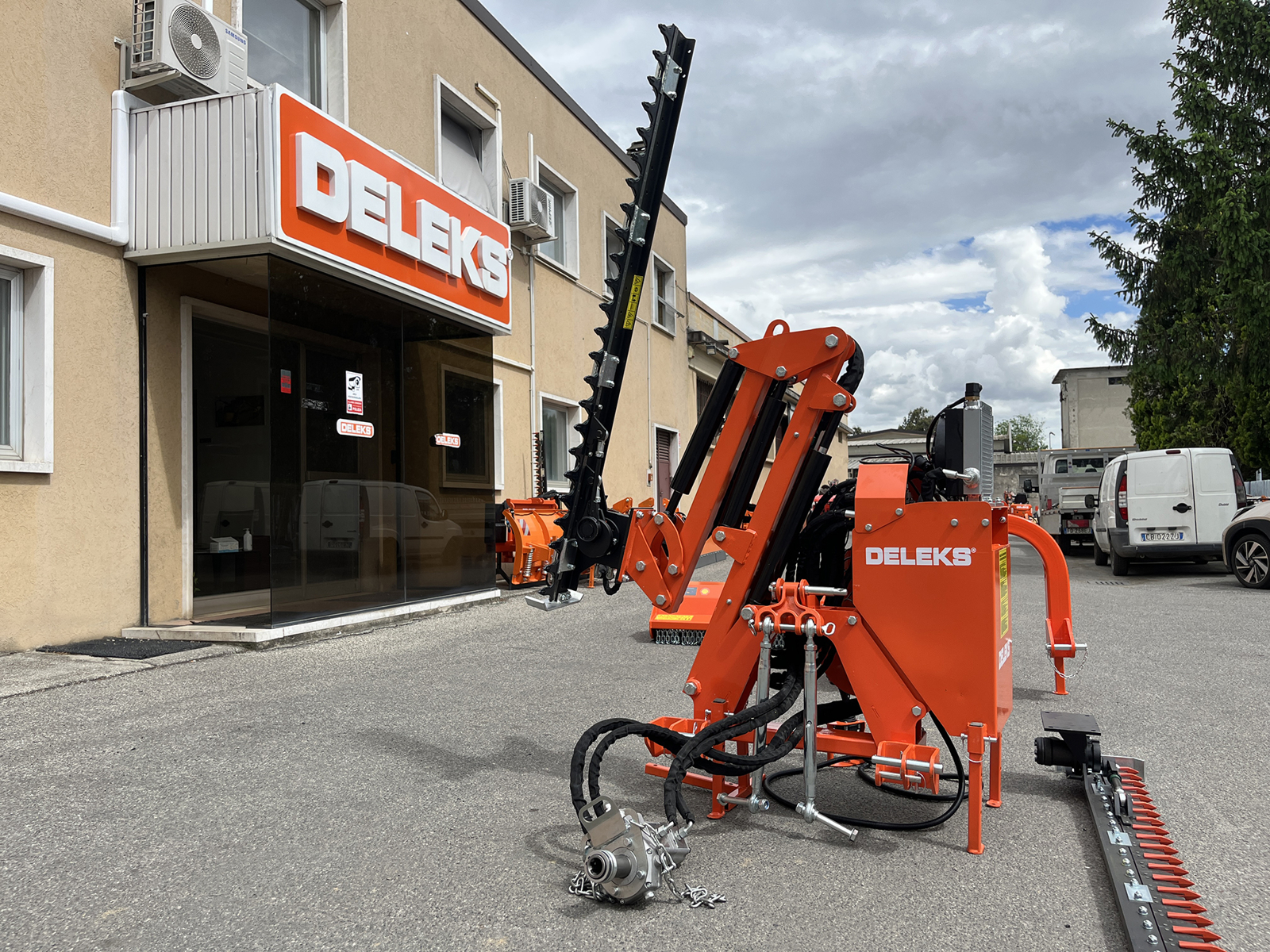

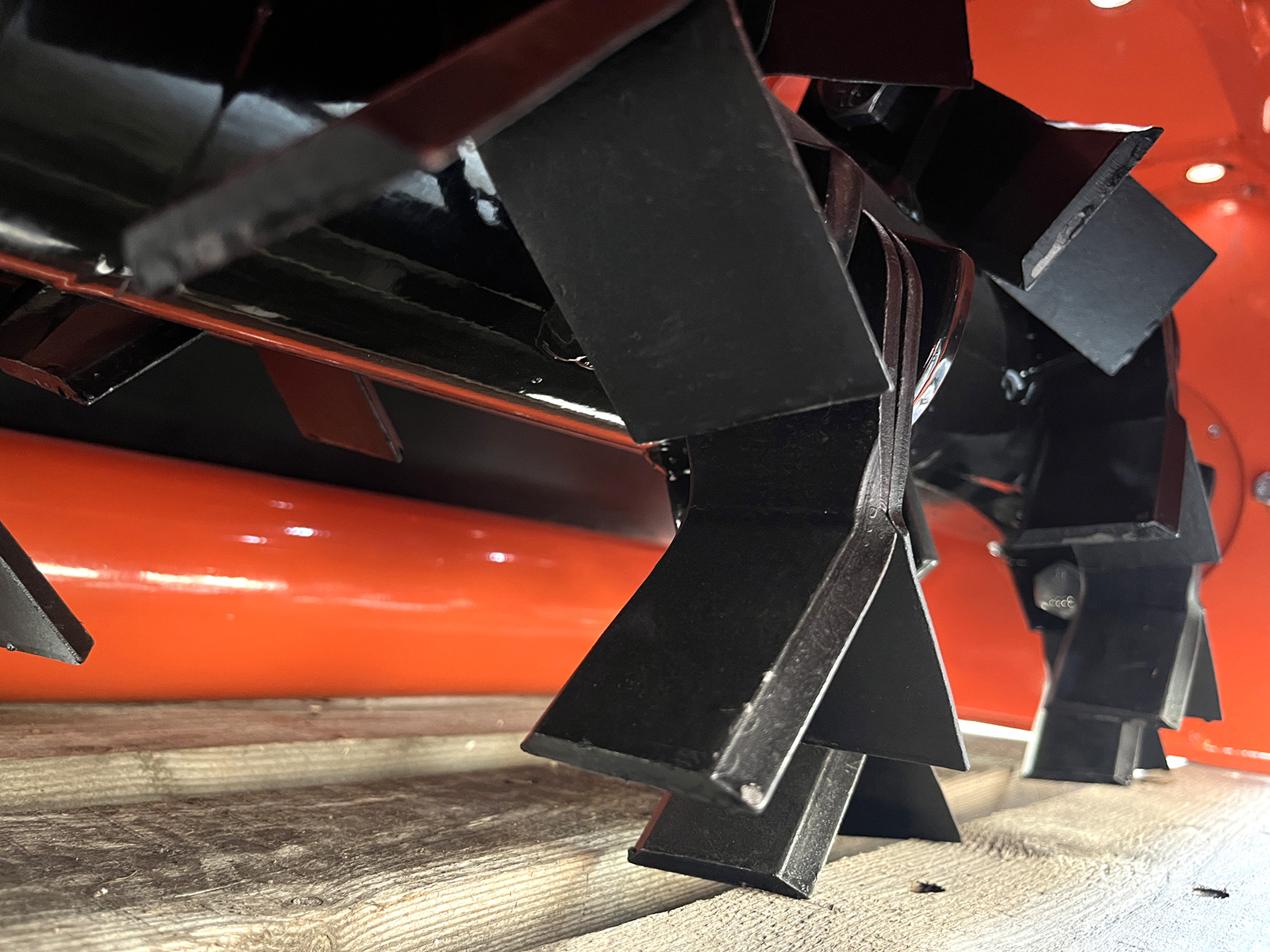

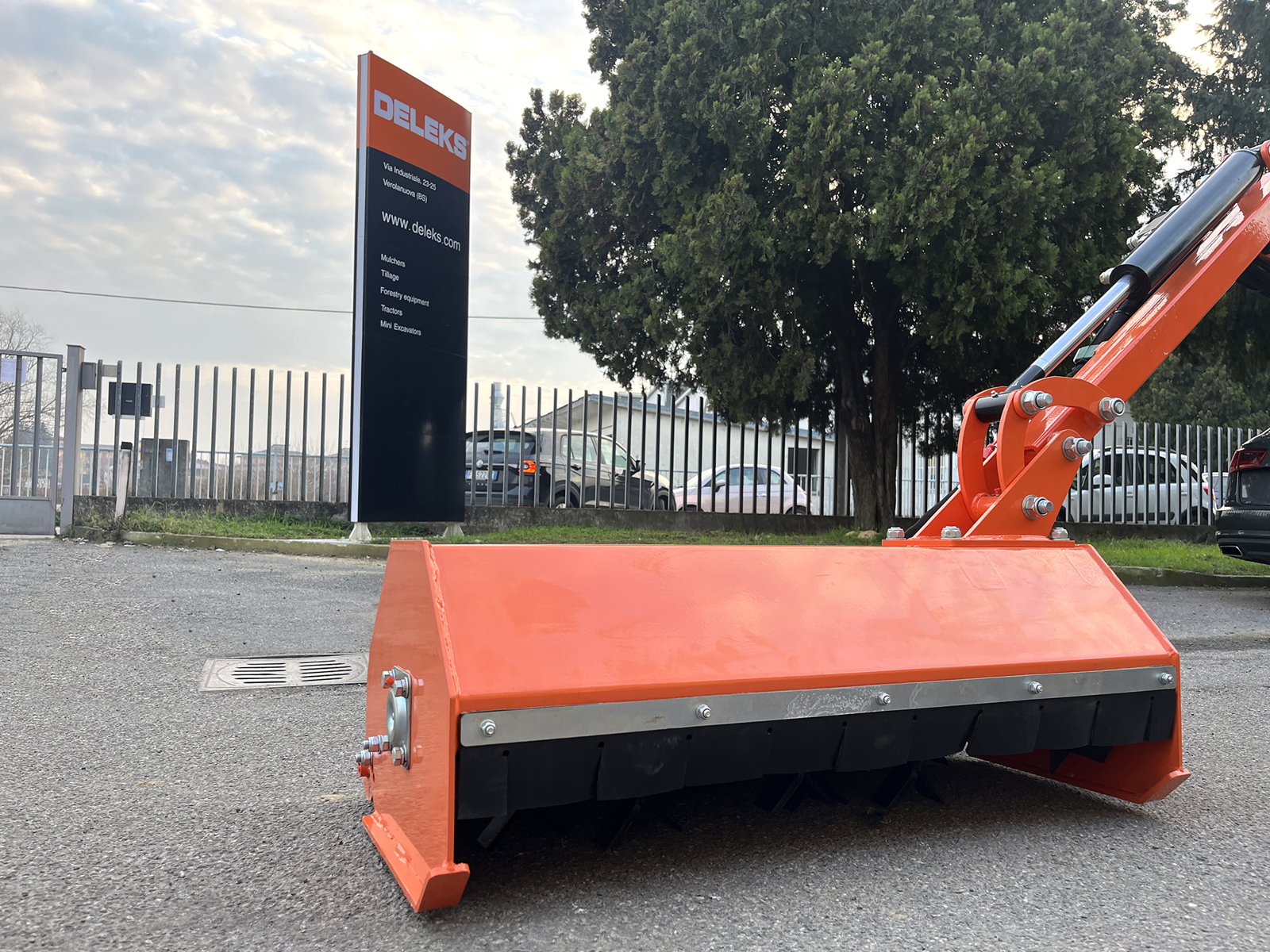

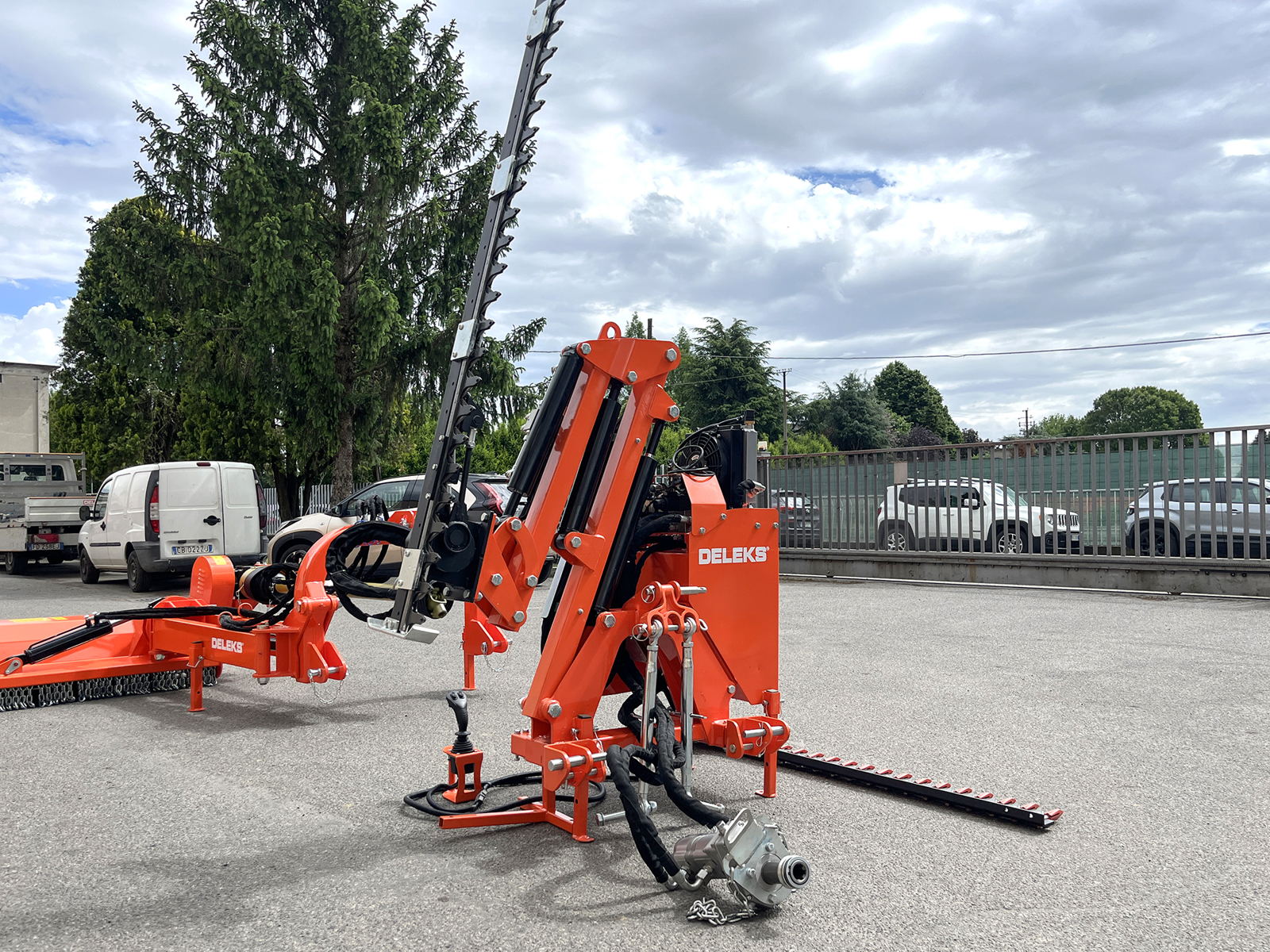

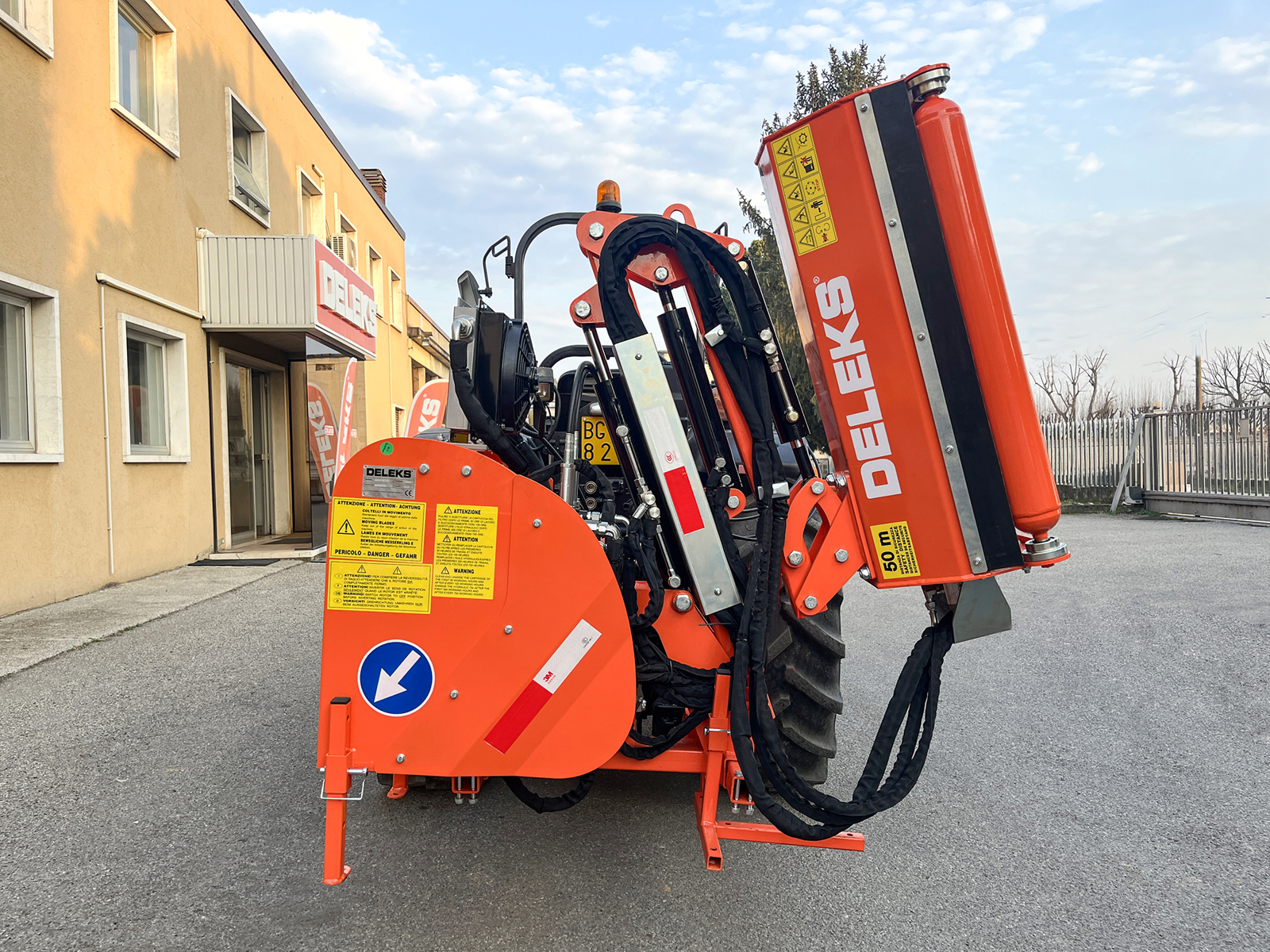

Bare grunnmaskinen leveres; klippeverktøyet velges som tilbehør. Med et ARK-klippehode på 80, 100 eller 110 cm, med Y-kniver, elektronisk balansert rotor og toveis hydraulikkmotor fra Casappa, Made in Italy, fjerner MERLO vegetasjonen fra veikanter, midtrabatter, voller, grøfter og under trær, med greiner opptil 3 cm. Med en hekksaks HR-S på 130, 160 eller 180 cm klipper den hekker og greiner opptil 3 cm; med en dobbeltknivbjelke HRD gjør den presist arbeid på gress, hekker og tynne greiner, opptil 2 cm. Det finnes også grensagen HRDISC3 med 3 blader, for greiner opptil 9 cm.
Arm av firkantrør og arbeidsstillinger

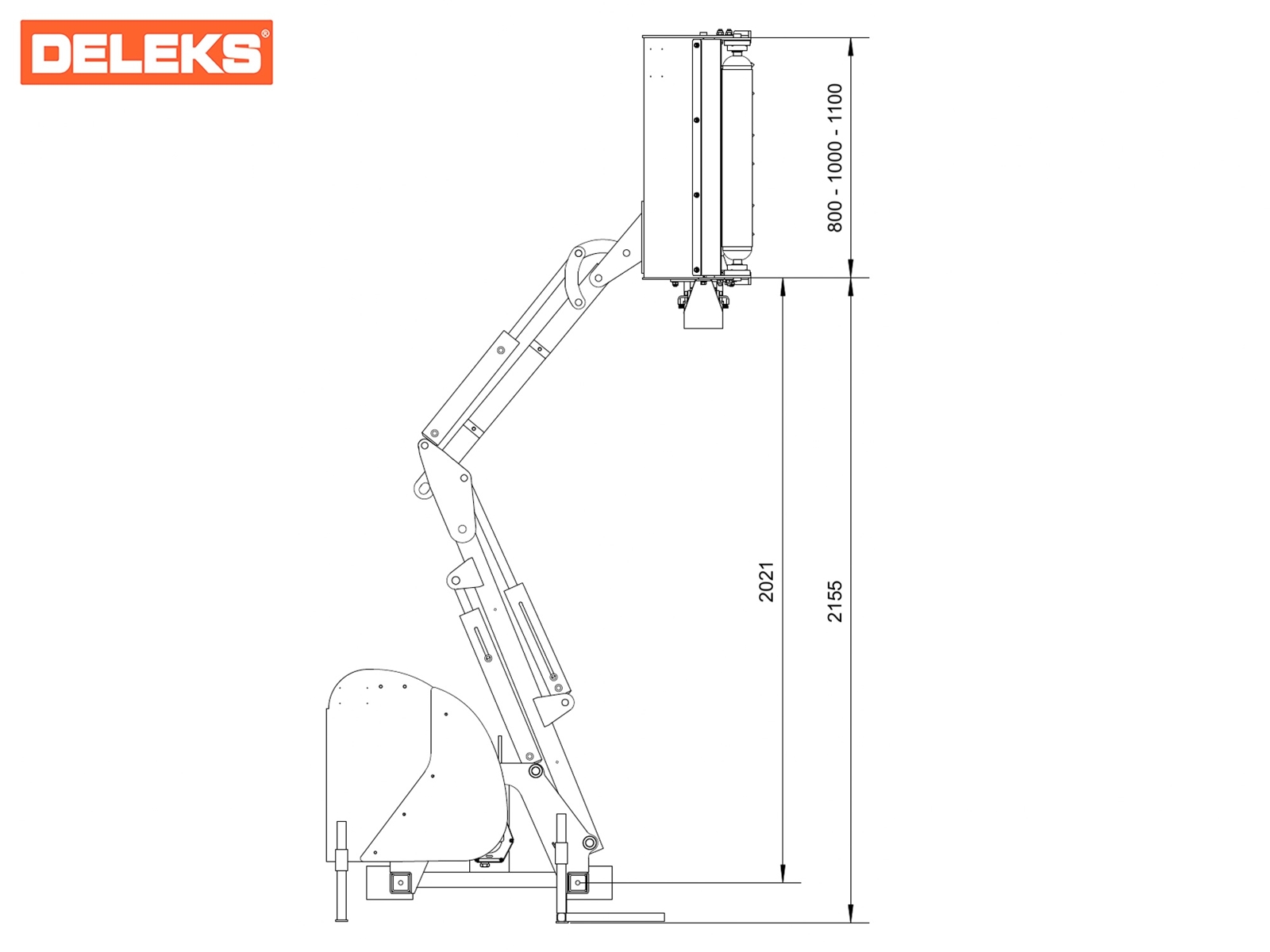

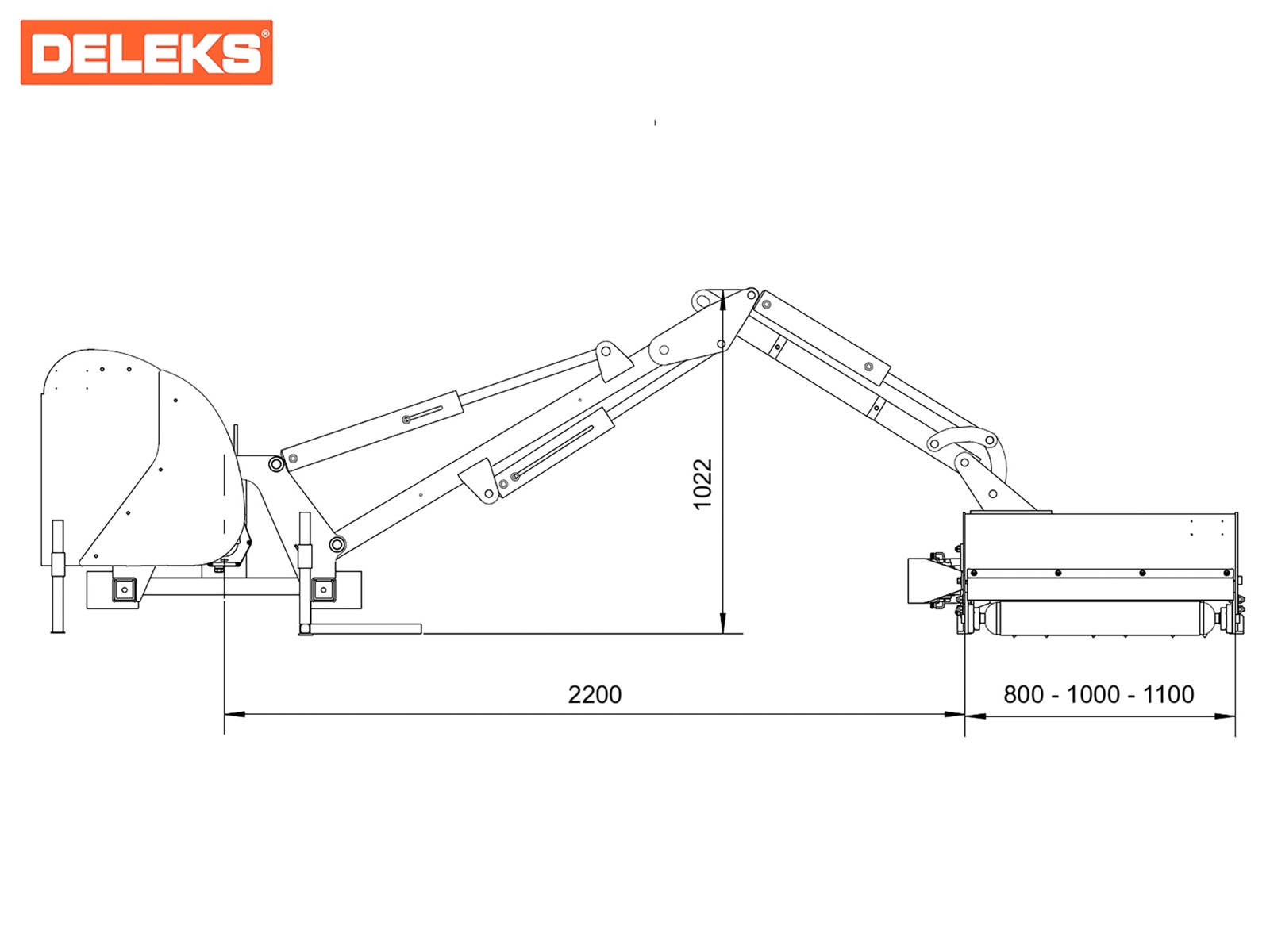

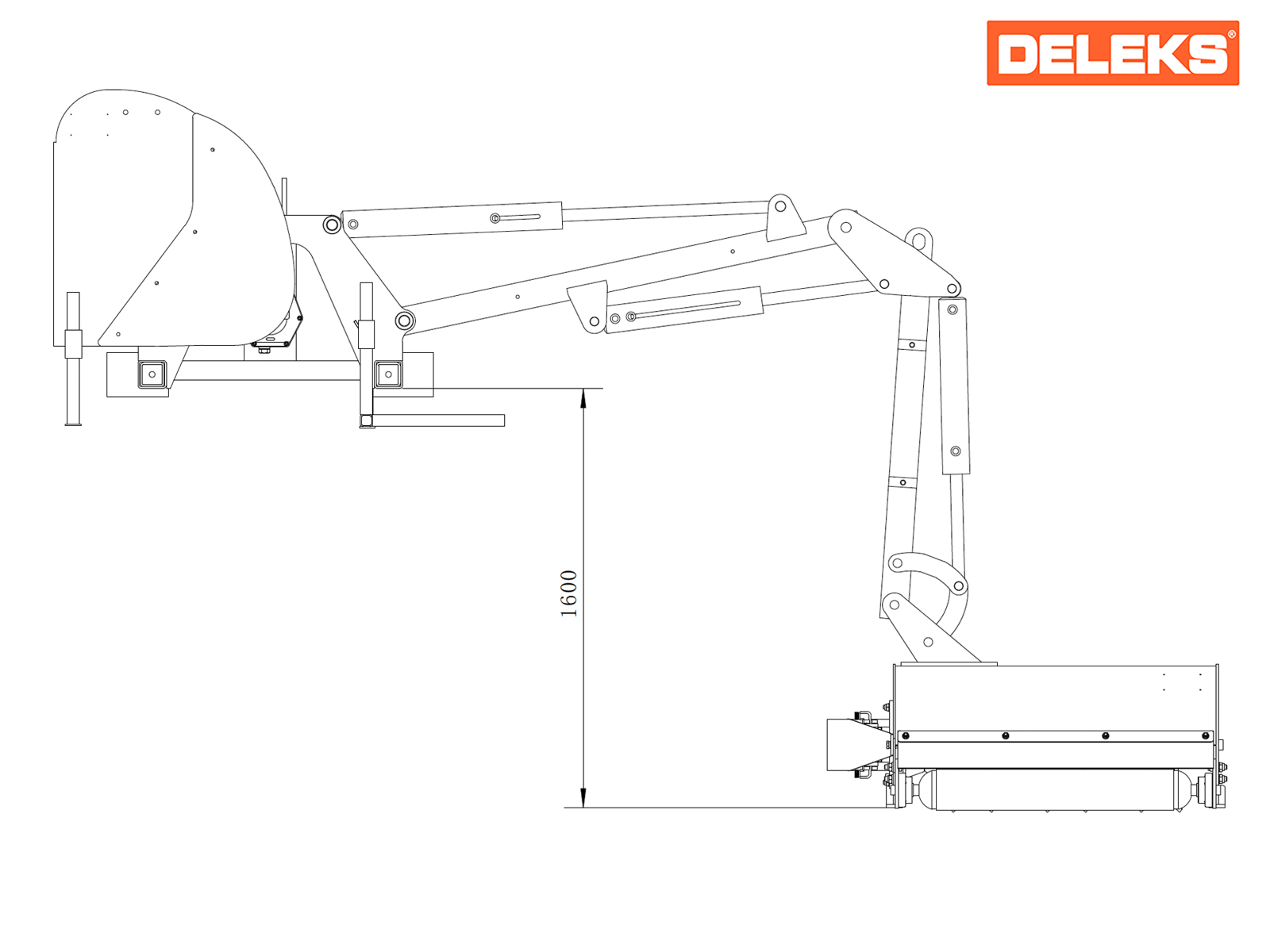

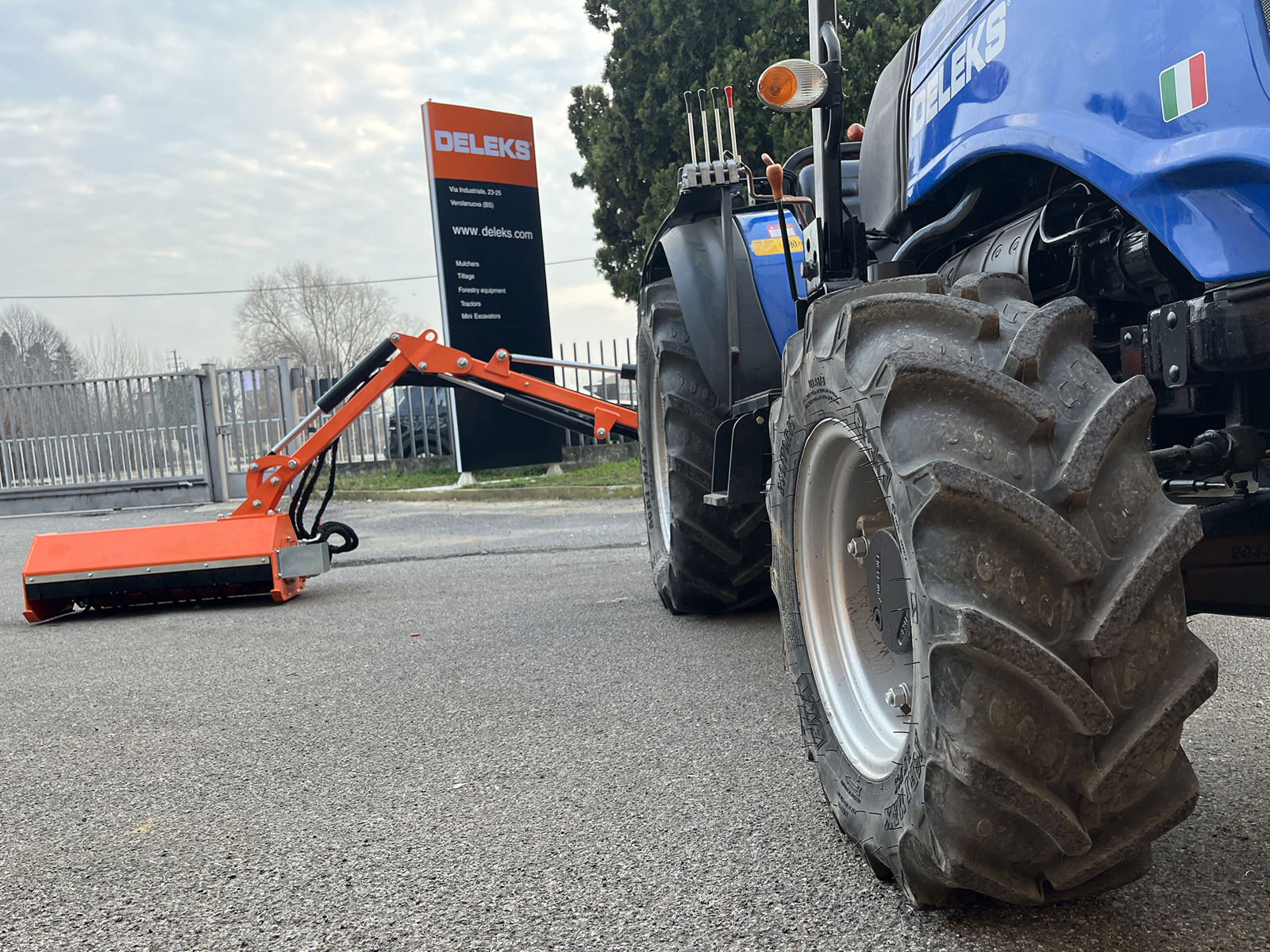

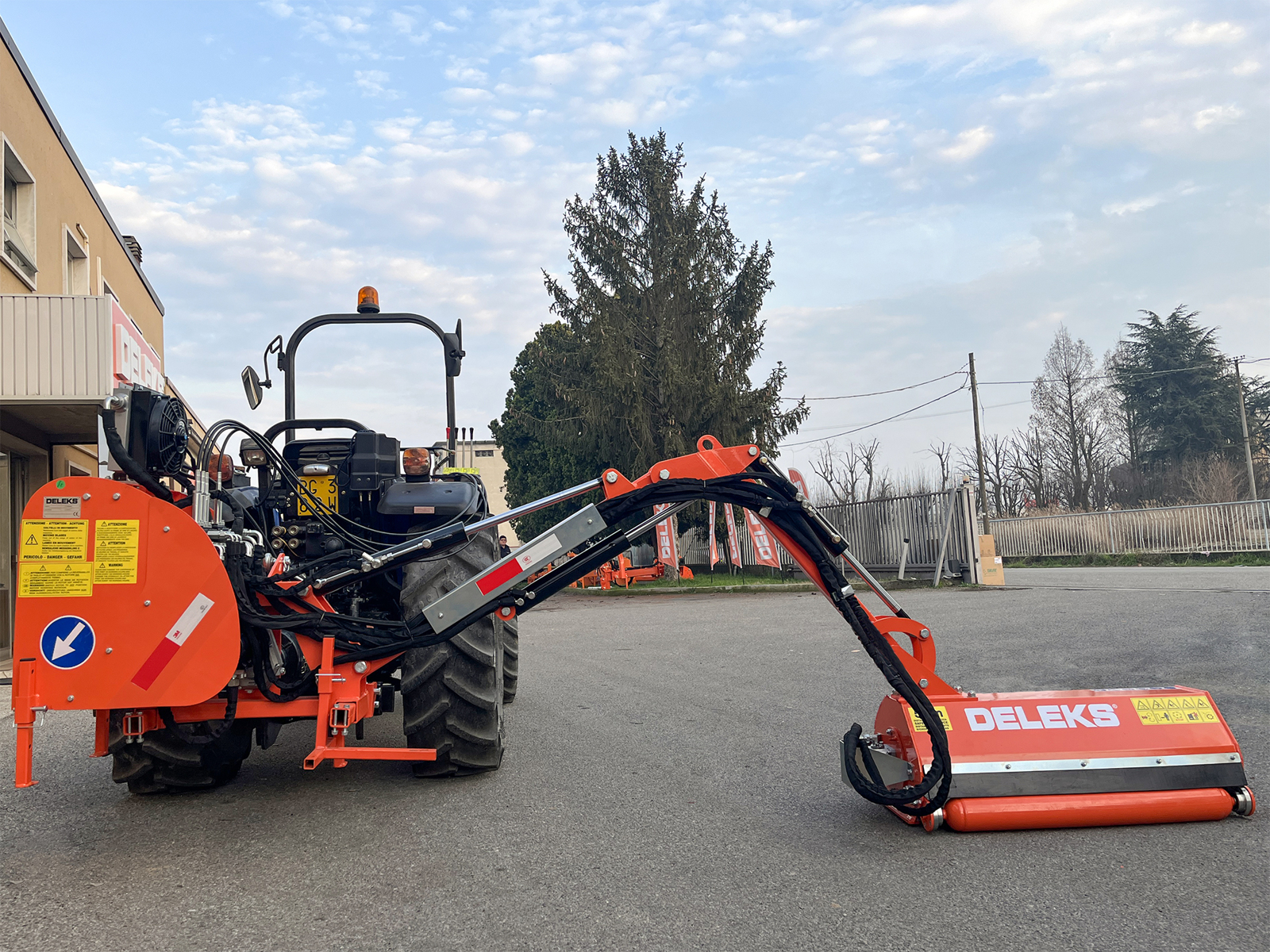

Armen er av firkantrør 80 × 80 mm og holder seg lav når den er strukket ut, slik at den kommer inn under trærne. Rekkevidden er 2,20 m pluss arbeidsbredden til det monterte klippehodet: fra 3,00 m til 3,30 m med ARK-klippehodene på 80 til 110 cm. Utenfor traktorens sporvidde og skråstilt rydder den veikanter og voller; utenfor sporvidden og loddrett klipper den ned busker og hekker; vannrett arbeider den mellom radene.
Mål, vekt og levering

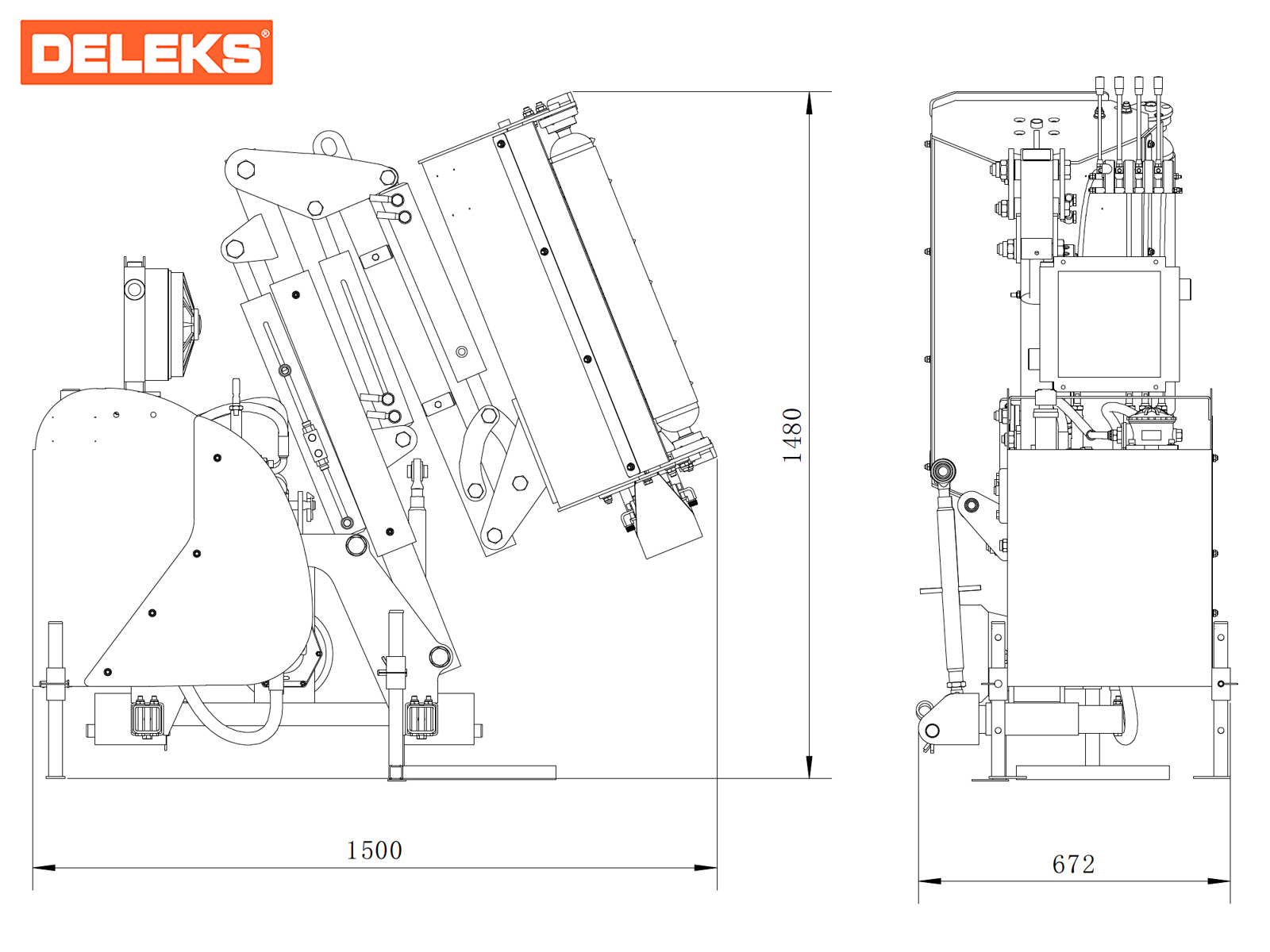

Vekt 300 kg uten klippeverktøy. Den leveres i emballasje på 160 × 80 × 170 cm (320 kg brutto, 2,18 m³); fraktkostnadene vises i handlekurven. Den oppfyller maskindirektivet (CE), er sertifisert av ECO Certificazioni og har 2 års garanti.
Bruksområder
- Veikanter, midtrabatter og serviceveier, med klippehodet
- Voller, grøfter og skråninger: gress, bjørnebærkratt og greiner opptil 3 cm
- Hekker og trerekker: klipping med hekksaksen
- Under trær og mellom radene, med armen lav når den er strukket ut
- Arealer ved boliger, parker og friområder
Tilbehør og reservedeler

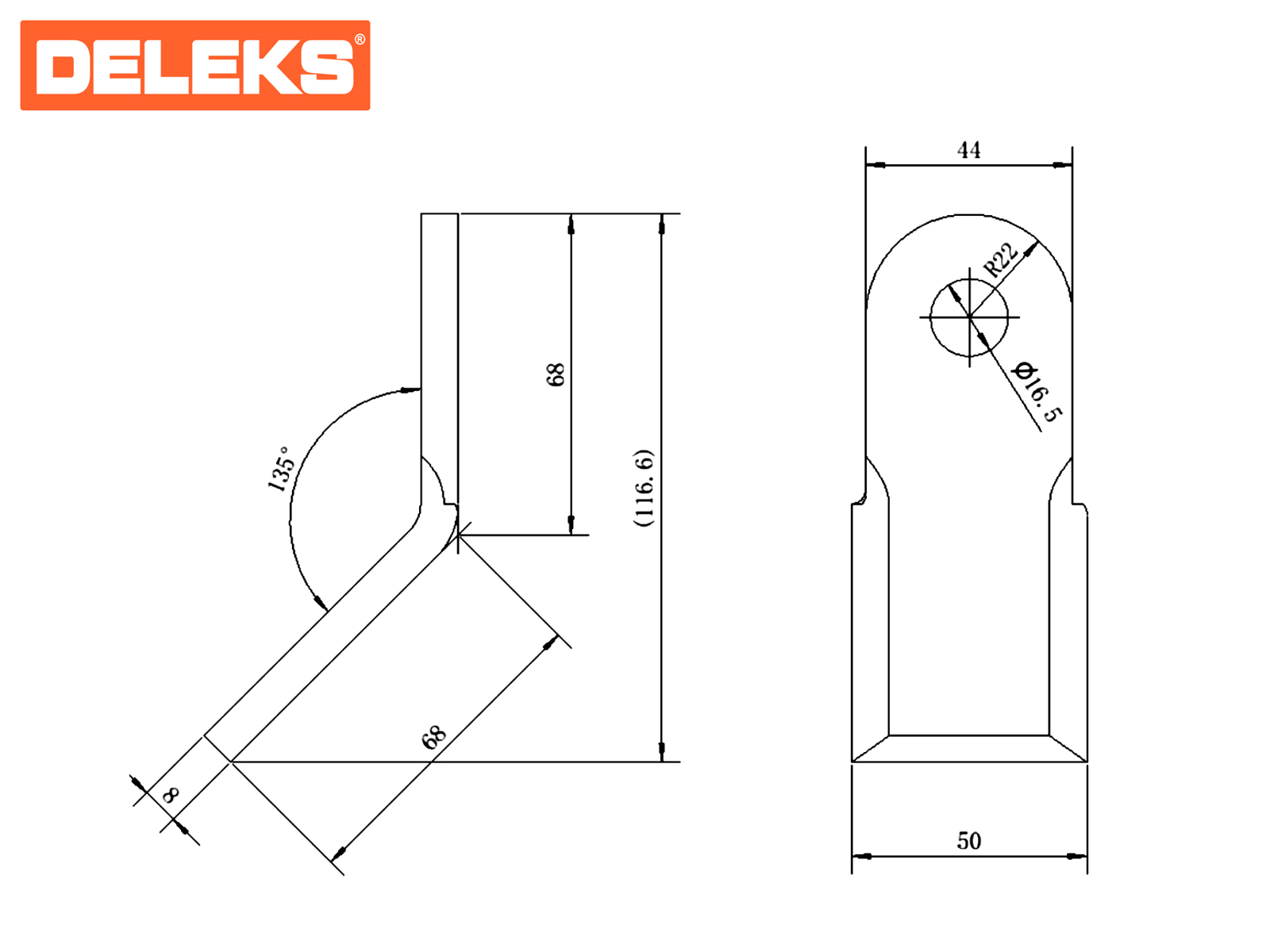

Fra produktsiden velger du klippehodene ARK-80 (ARK80), ARK-100 (ARK100) og ARK-110 (ARK110), hekksaksene HR-S (HR130S, HR160S, HR180S), dobbeltknivbjelkene HRD (HRD130, HRD160, HRD180) og grensagen med 3 blader (HRDISC3). Som reservedeler til ARK-hodene finnes settet med 20 par Y-kniver (COLTELLIDTH), settet med 10 hammerslagler (MAZZE10INT) og de 10 mutrene og boltene (DB10A). Øvrige reservedeler identifiseres på sprengskissene sammen med teknisk service.
FAQ
Hvilken traktor passer MERLO til?
Traktorer fra 25 til 60 hk som veier minst 1500 kg, med 540 o/min kraftuttak og trepunktsfeste kategori 1 eller 2.
Følger klippehodet med?
Nei: bare grunnmaskinen leveres. ARK-klippehodet på 80, 100 eller 110 cm, eller en hekksaks, velges som tilbehør.
Hvordan betjenes den?
Med en joystick fra førersetet: ventilblokken er elektrohydraulisk.
Må traktoren ha hydraulikkuttak?
Nei: armen har sin egen pumpe, drevet av kraftuttaket, og sin egen ventilblokk; det holder med 540 o/min kraftuttak og trepunktsfeste.
Hva klipper den?
Med ARK-hodet gress, bjørnebærkratt og greiner opptil 3 cm; med hekksaksen HR-S hekker og greiner opptil 3 cm; med dobbeltknivbjelken HRD gress og tynne greiner opptil 2 cm; med grensagen med 3 blader greiner opptil 9 cm.
Hva er forskjellen på MERLO og AIRONE?
MERLO styres med joystick, bærer ARK-hodene på 80 til 110 cm, for greiner opptil 3 cm, og leveres uten klippeverktøy. AIRONE kommer med knivhodet på 60, 80 eller 100 cm ferdig montert.
Armklipper eller kantklipper?
Kantklipperen tar lange grøftestrekninger raskt med et bredt klippehode; armklipperen rekker lenger, arbeider i bratte skråninger og kan bære en hekksaks.
Reservedeler og service fra DELEKS®
Originale reservedeler sendes fra DELEKS® sine lagre i Europa: kniver, fingre, lagre, hydraulikkslanger, pumpe og armens deler er tilgjengelige både til vanlig vedlikehold og til reparasjoner. DELEKS® kundeservice følger opp hver kunde direkte: teknisk rådgivning, garantisaker, originale reservedeler som identifiseres på sprengskissene, og hjelp til å velge riktig arm og klippeverktøy til traktoren. Med maskinen følger CE-samsvarserklæring, faktura og bruks- og vedlikeholdsanvisning. 2 års garanti; fraktkostnadene vises i handlekurven.
KARAKTERISTIKKER
| Karakteristikk | Unità Metrisk | Unità US o Feet |
|---|---|---|
| Vekt | 300.0 kg | 660.0 lb |
| Traktor hk | 25-60 Hp | 25-60 Hp |
| 3-punkts feste | Kat. 1-2 (ø 19.0-22.0mm / 25.0-28.0mm) | Kat. 1-2 (ø 19.0-22.0mm / 25.0-28.0mm) |
| Avstand mellom de 2 nederste festene | 390.0 - 780.0 mm | 15.35 - 30.70 in |
| Kraftoverføring: Metode | Hydraulisk | Hydraulisk |
| Kraftoverføring: PTO | 540 r/min | 540 r/min |
| Kraftoverføring: Rotasjons retning | Høyre side | Høyre side |
| Kraftoverføring: Fri hjul | √ | √ |
| Kraftoverføring: Gearbox med olje | Ja / SAE 120 - ISO 72925 | Ja / SAE 120 - ISO 72925 |
| Hydrauliske slanger | WP 400 Bar | WP 400 Bar |
| Kraftoverføring: Olje i gearboks | 60.0 L | 60.0 L |
| Bruttovekt ved forsendelse | 320 kg | 705 lb |
| Emballasjevolum | 2.18 m3 | 77.0 cu ft |
| Emballert forsendelses størrelse | 1600.0*800.0*1700.0 mm | |
| Embalert forsendelses størrelse | 5.25*2.62*5.57 ft |
