Hydraulisk grensag med 3 sagblad 100 cm HR-DISC-3, til gravemaskin, minigraver eller armklipper
DETALJER

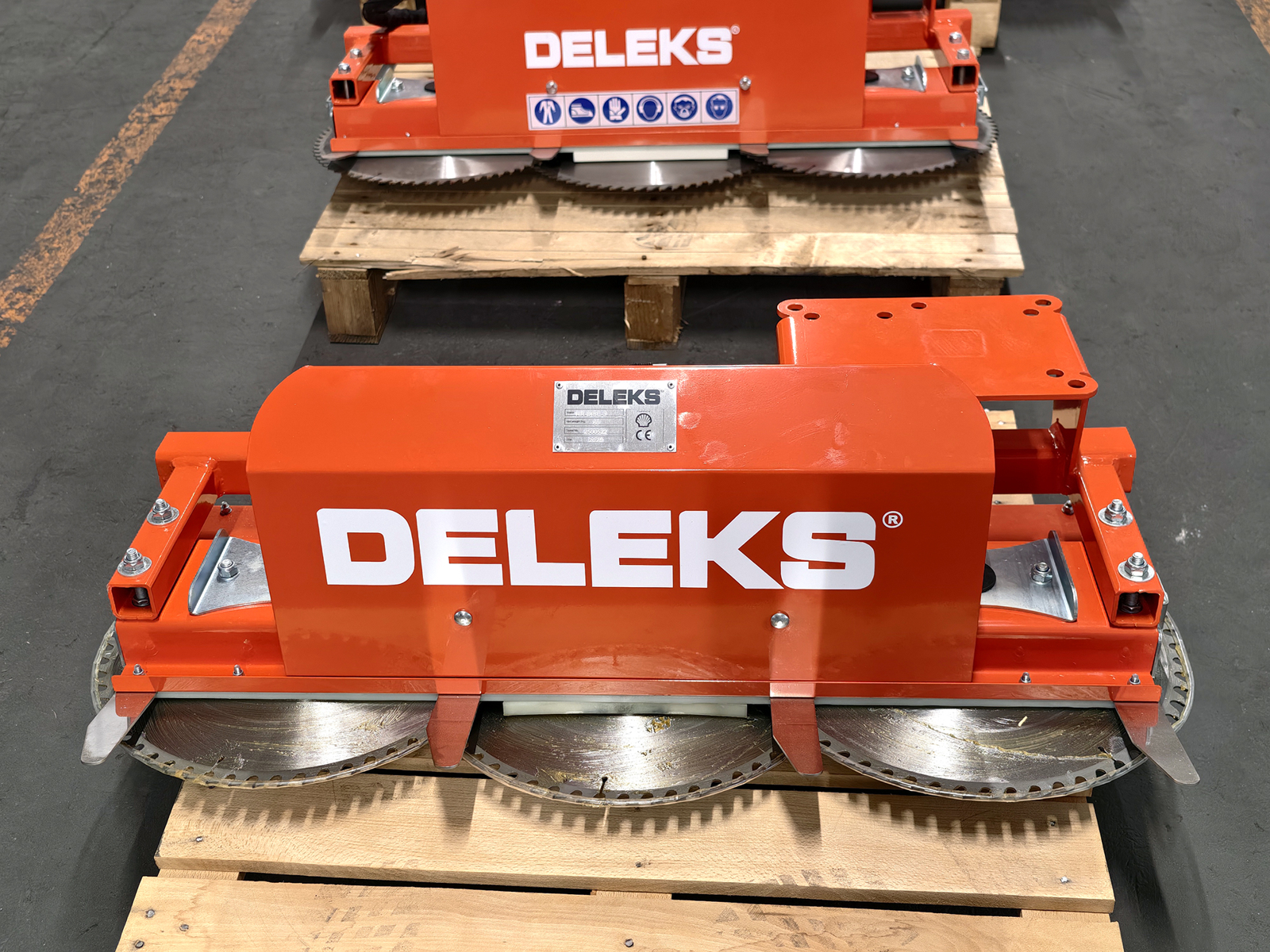

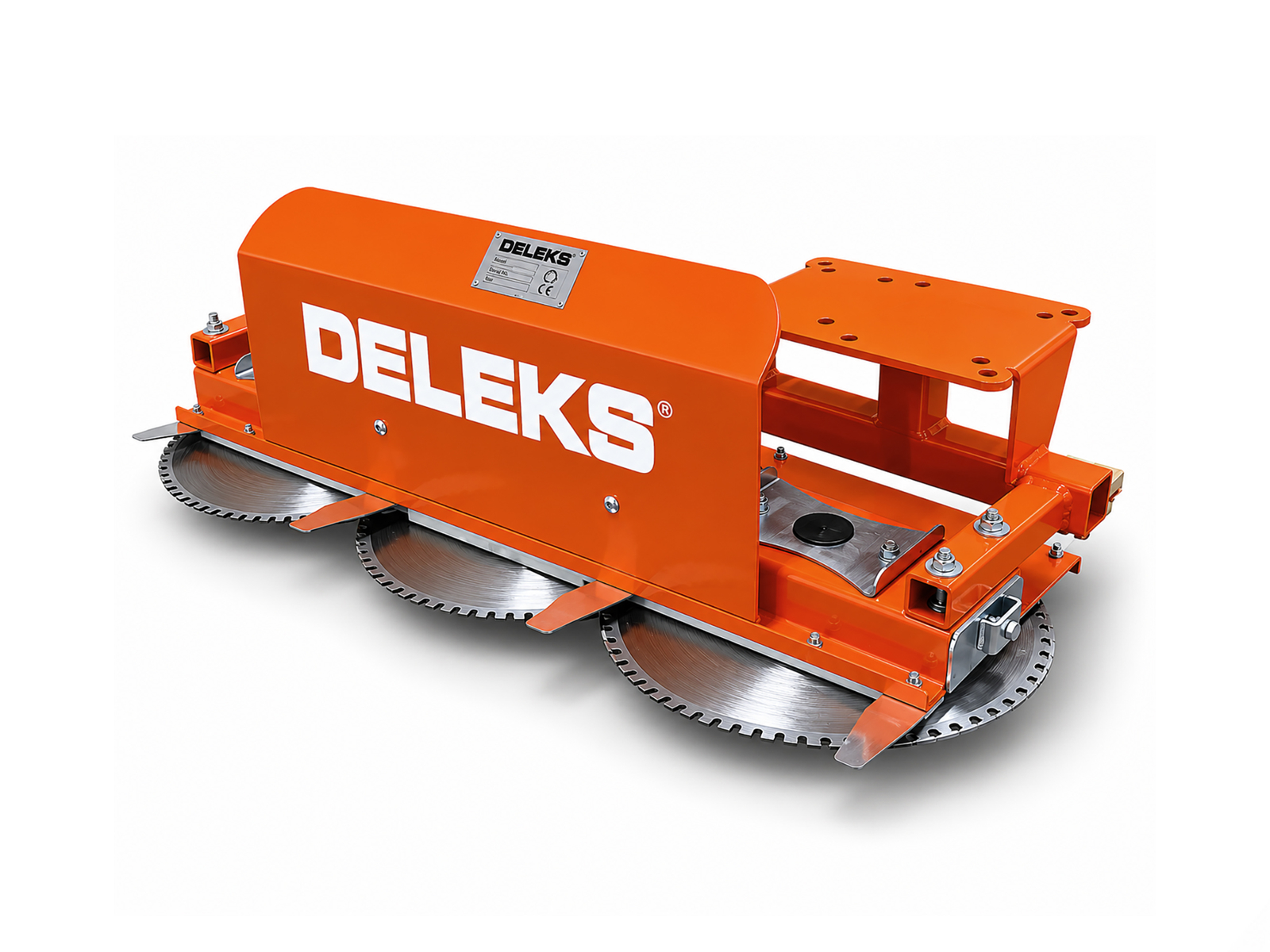

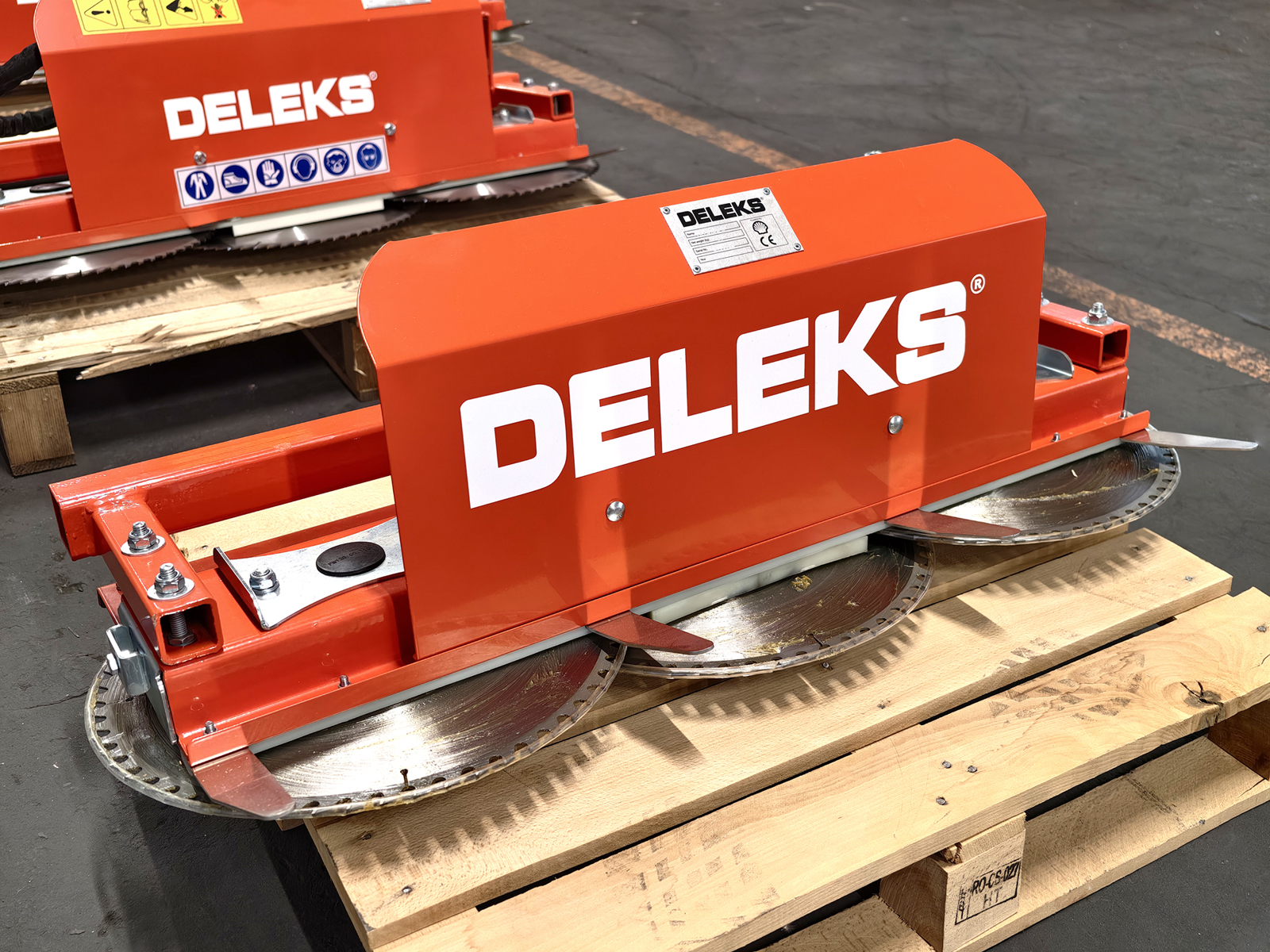

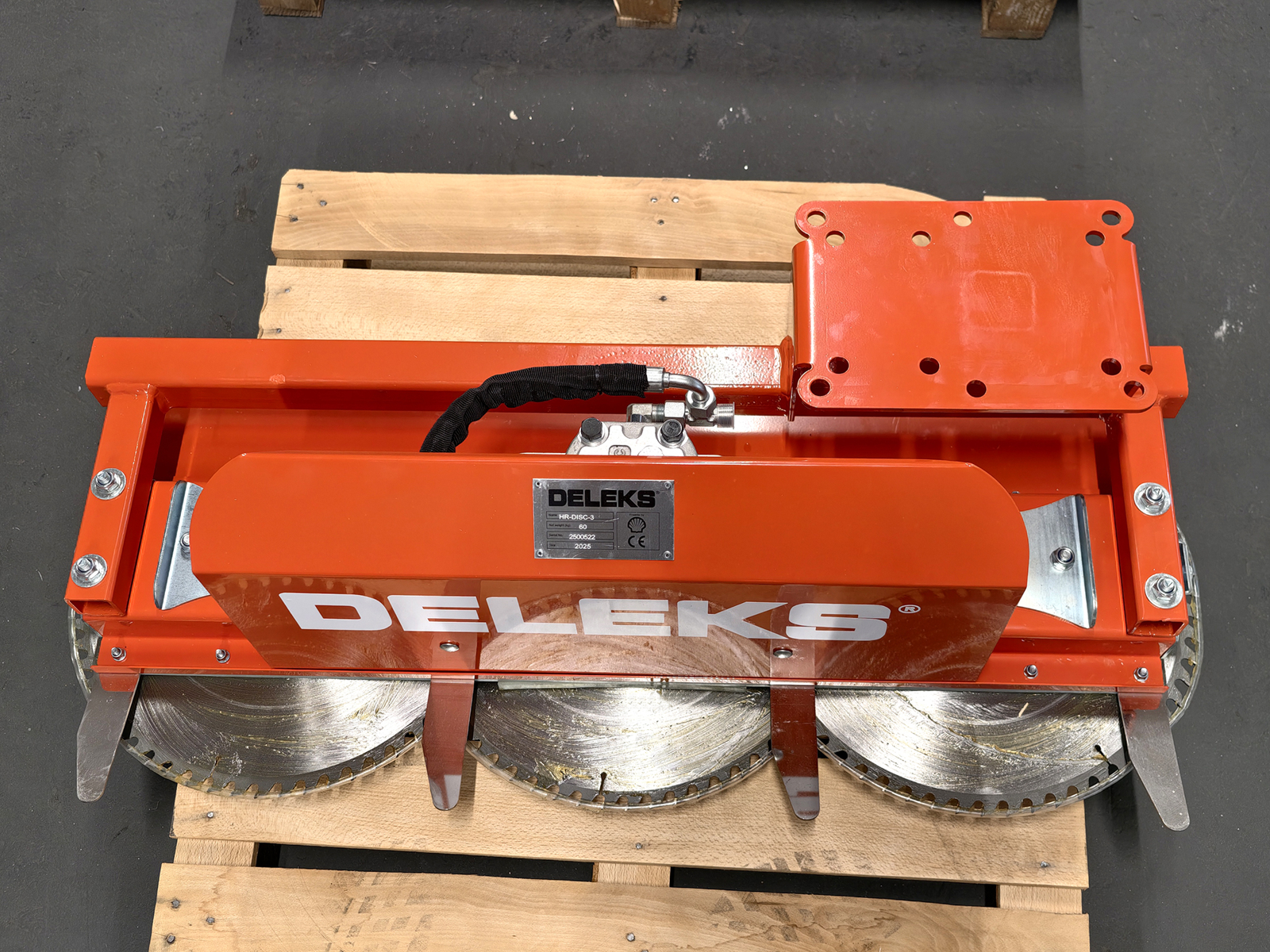

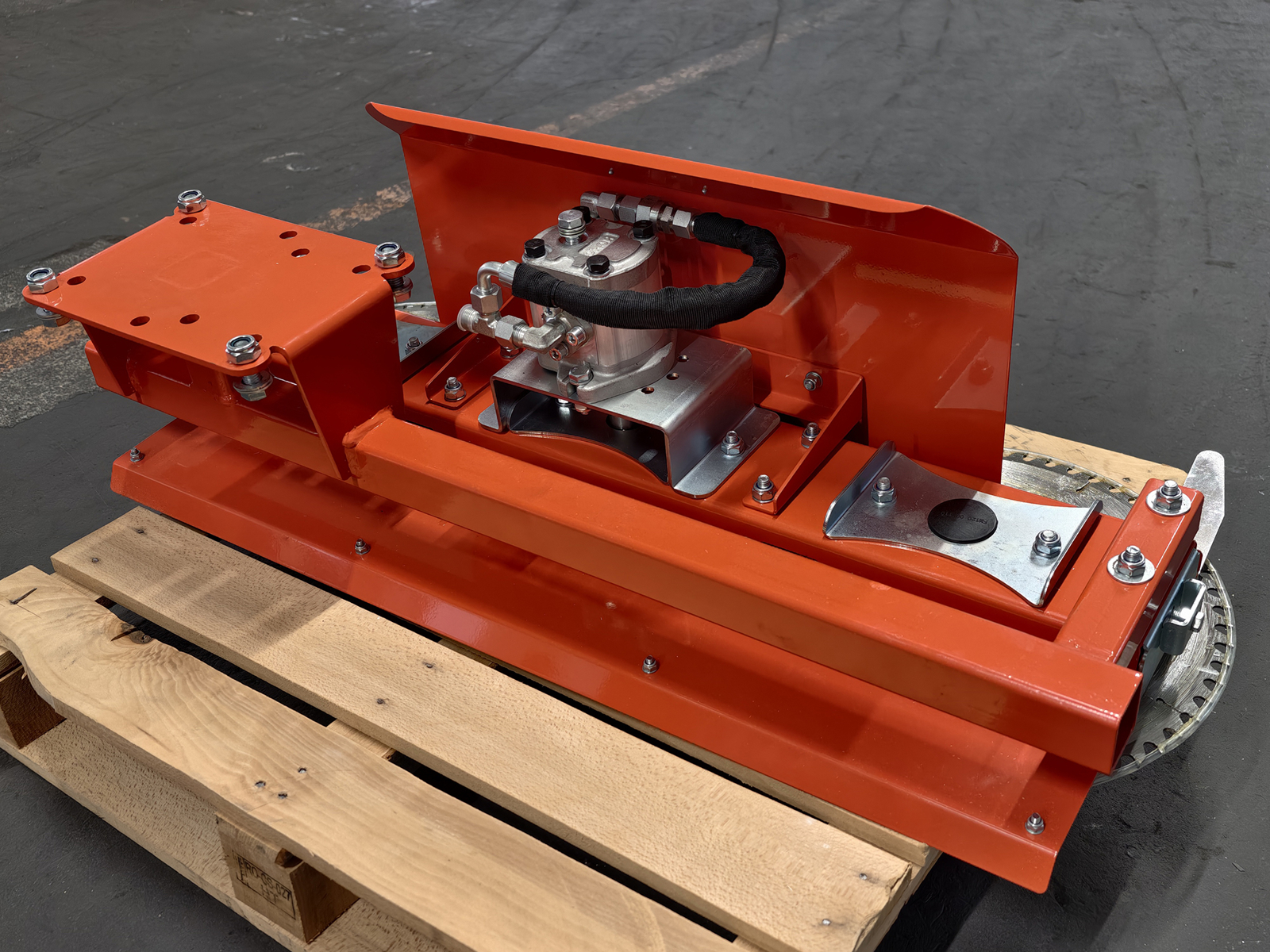

Hydraulisk grensag med 3 sagblad og 100 cm kappebredde, DELEKS® HR-DISC-3: grensagen til gravemaskin, minigraver eller armklipper som kapper forvedede hekker og greiner opptil ca. 9 cm i diameter. De 3 sagbladene på 400 mm har 60 tenner hver, med hardmetallskjær av wolframkarbid, og gir et raskt, rent snitt uten flising ved beskjæring av hekker og alleer, langs veikanter, skråninger og grøfter, i frukthager og vinmarker. Tannhjulsmotoren på 12 cm³ per omdreining, toveis og med drenering, driver bladene med 2 reimer og arbeider med 30-40 l/min olje ved 120-160 bar. Den veier 60 kg. Den er TÜV-sertifisert og har 2 års garanti; fraktkostnadene vises i handlekurven.
Hvilke maskiner den passer til
HR-DISC-3 monteres på gravemaskiner og minigravere med ekstrahydraulikk og på armklippere til traktor: den er blant tilbehøret til DELEKS®-armene AIRONE og MERLO. Av DELEKS® minigraverne passer den på M130 og S180: det må monteres en dreneringsslange på gravemaskinen, en tjeneste som er kostnadsfri når sagen kjøpes sammen med minigraveren. På traktor trengs en hydraulisk arm: grensagen kobles ikke direkte til trepunktsfestet. Med 100 cm kappebredde veier den 60 kg. For anlegg med større oljemengde og høyere trykk finnes CUTTER3, med stempelmotor (40-70 l/min, 140-180 bar); med 5 sagblad og 160 cm kappebredde finnes HR-DISC-5 og CUTTER-5.

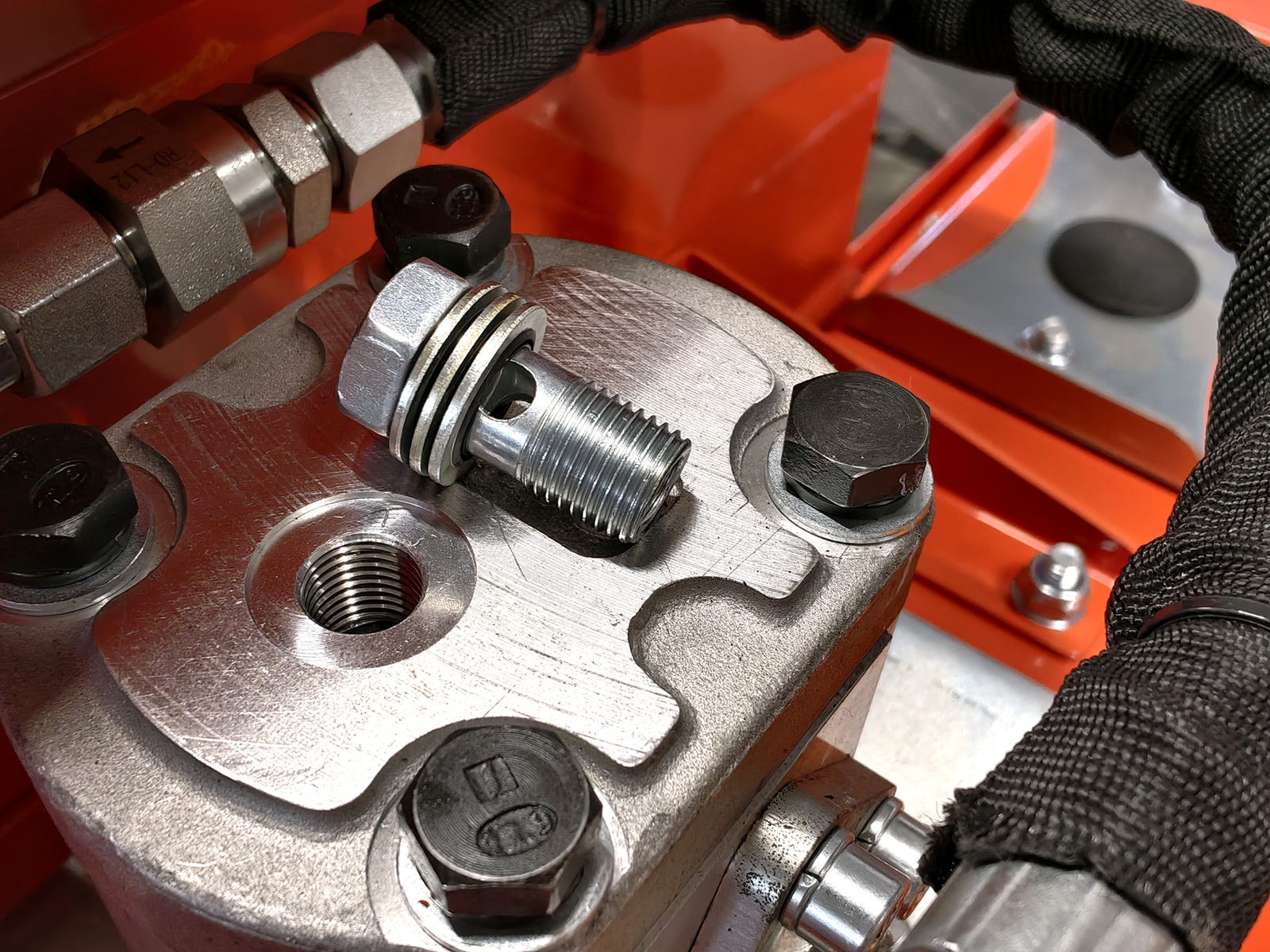

Hydraulisk tilkobling: oljemengde, trykk og drenering

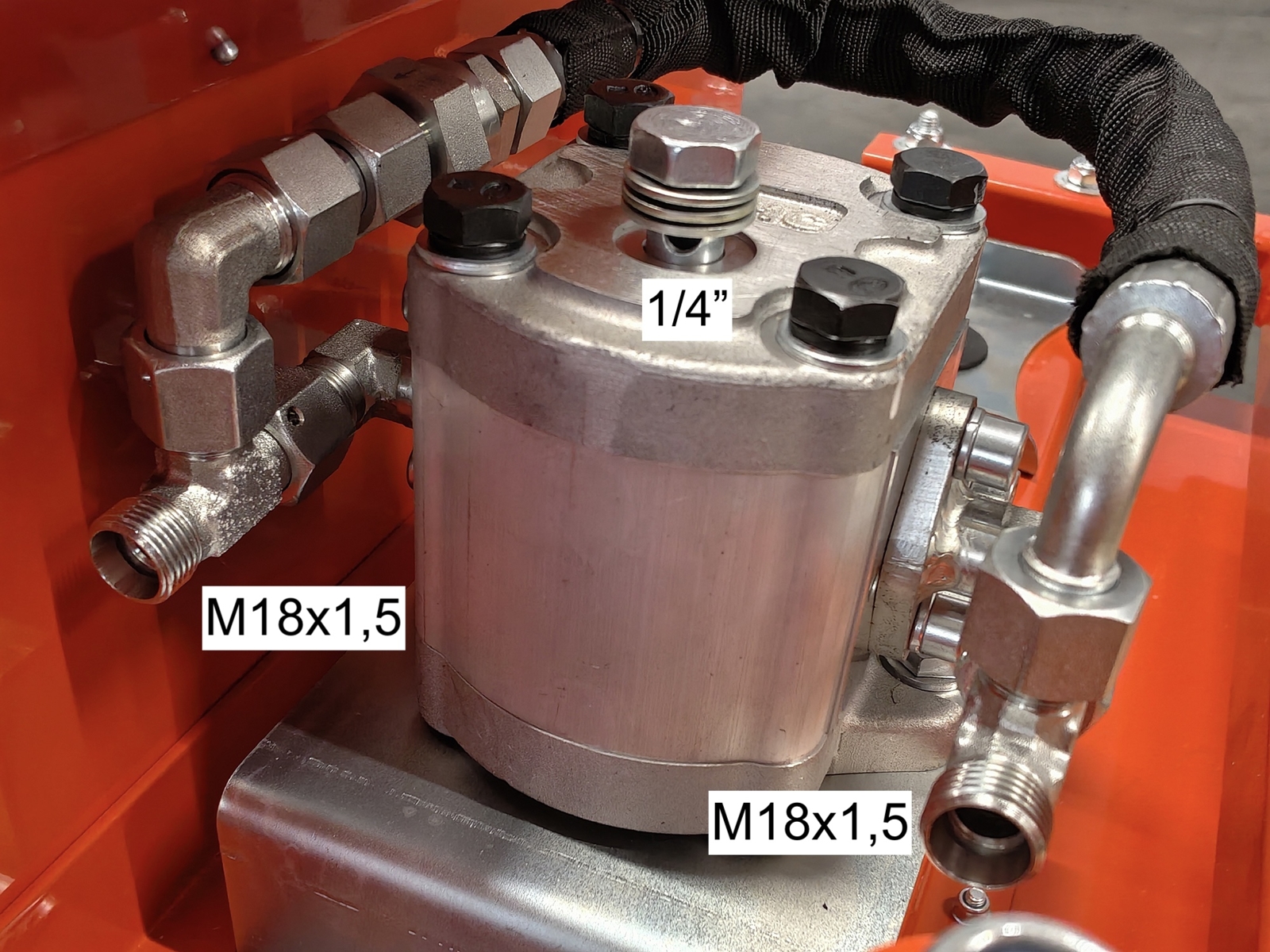

HR-DISC-3 arbeider med en oljemengde på 30-40 l/min og et arbeidstrykk på 120 til 160 bar; bladene går med 500 til 2800 o/min. Motoren er toveis og har drenering, som føres direkte tilbake til tanken. Koblingene på de to ledningene er M18×1,5, dreneringskoblingen er ¼ tomme. Maskinen må ha en fri returledning: over en viss oljemengde må oljen kunne gå direkte tilbake til tanken, uten overtrykk. Kontroller oljemengde og trykk i hydraulikken før bestilling: er du i tvil, holder det å oppgi modellen på maskinen.

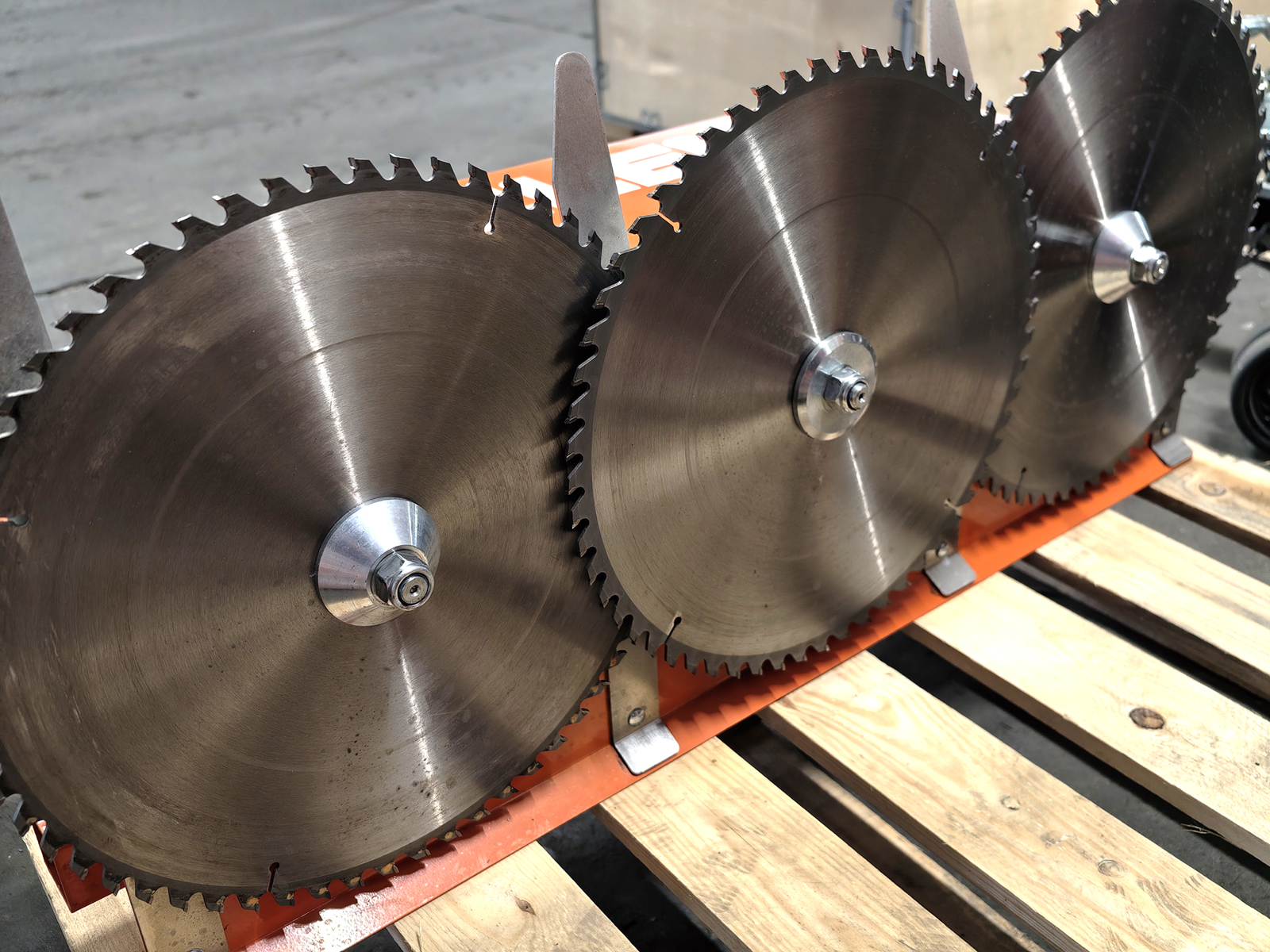

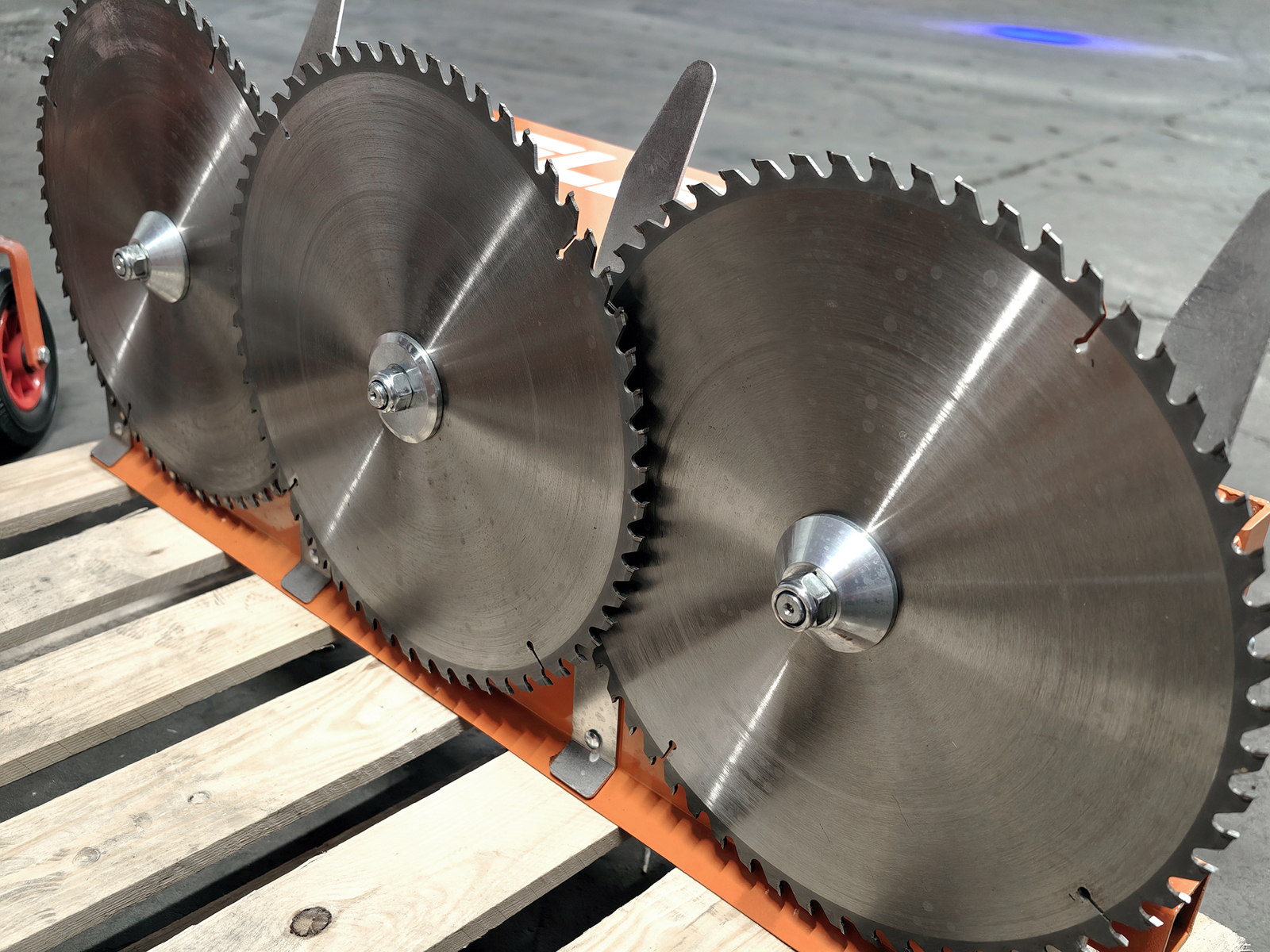

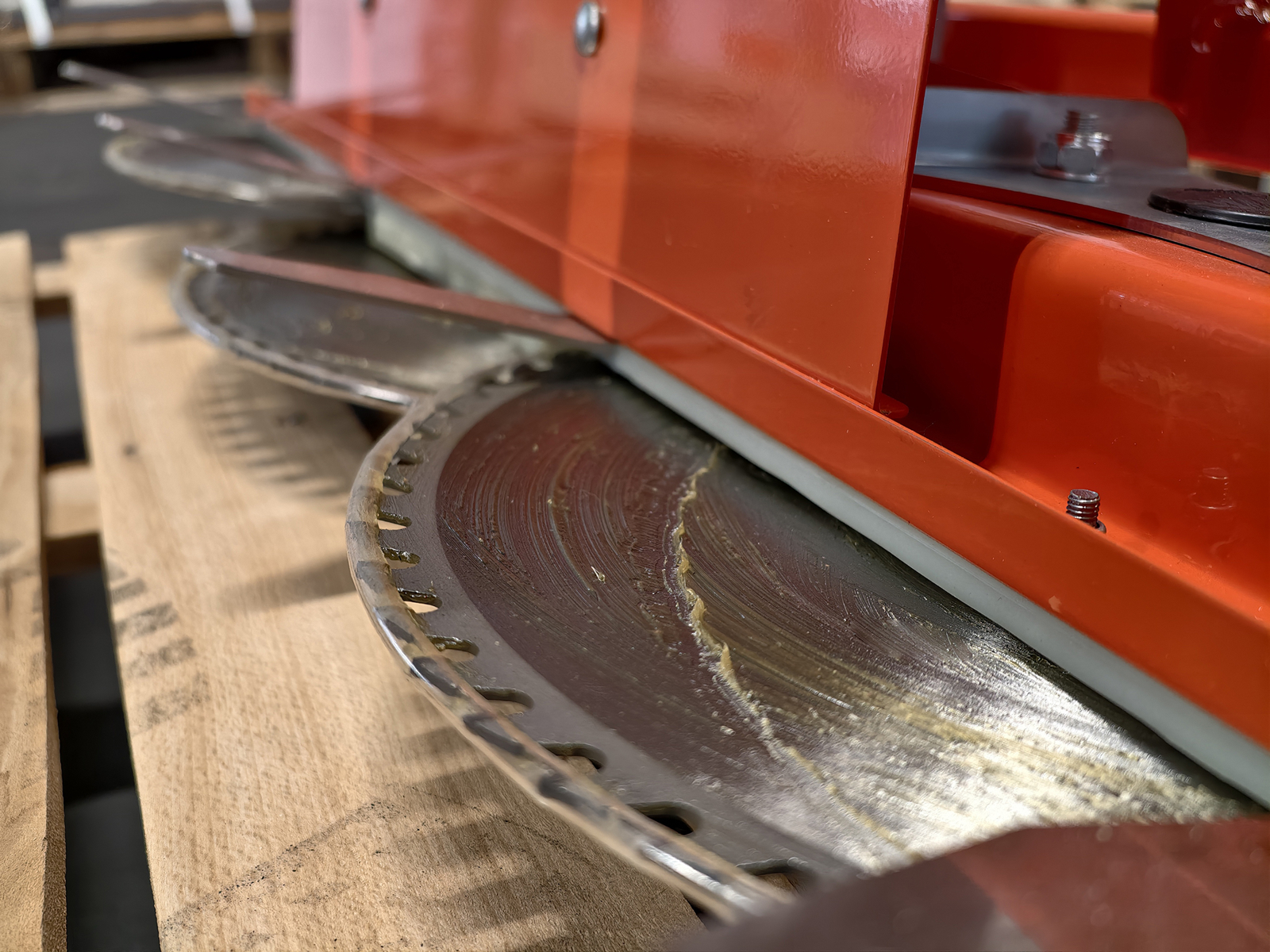

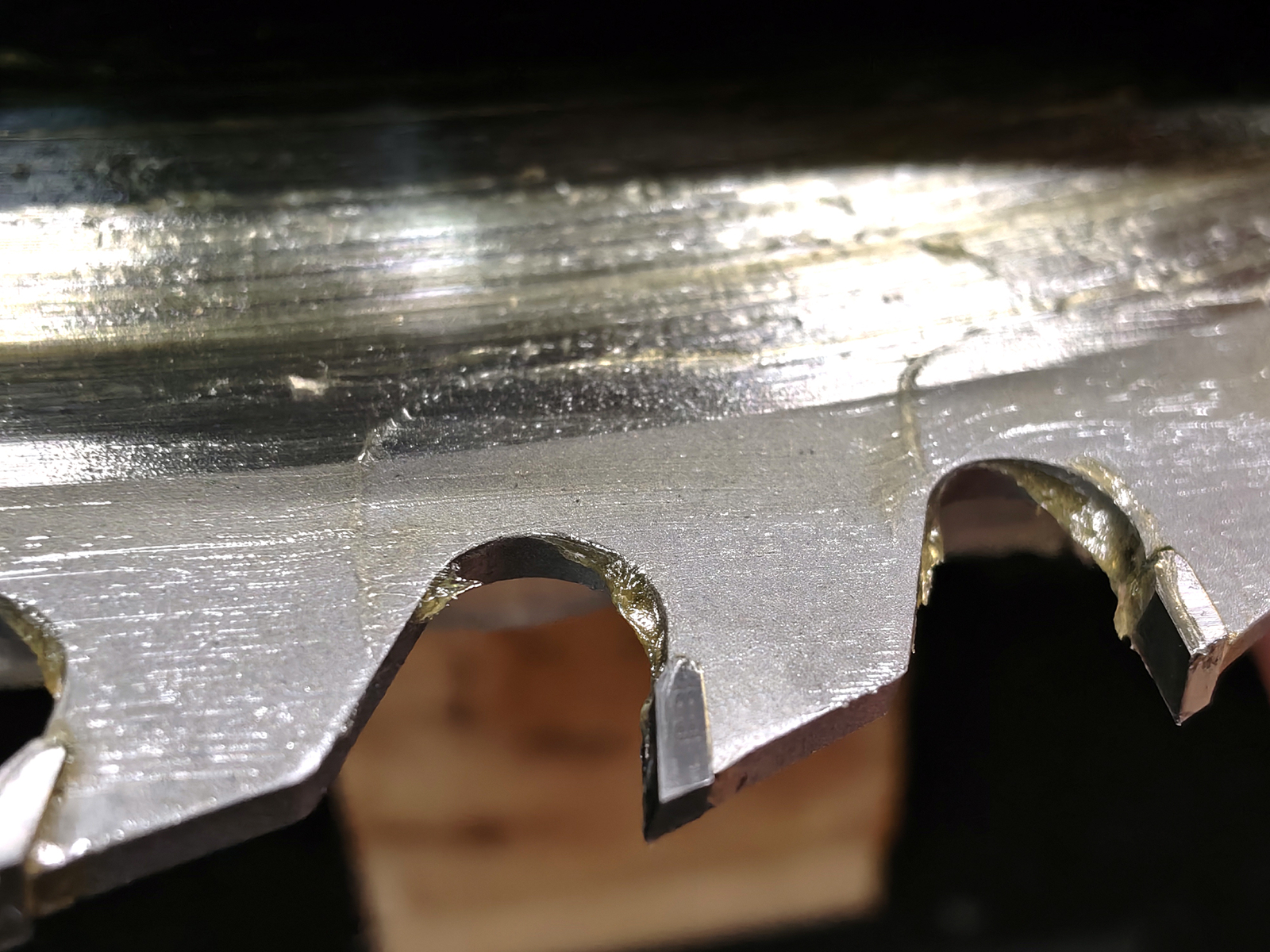

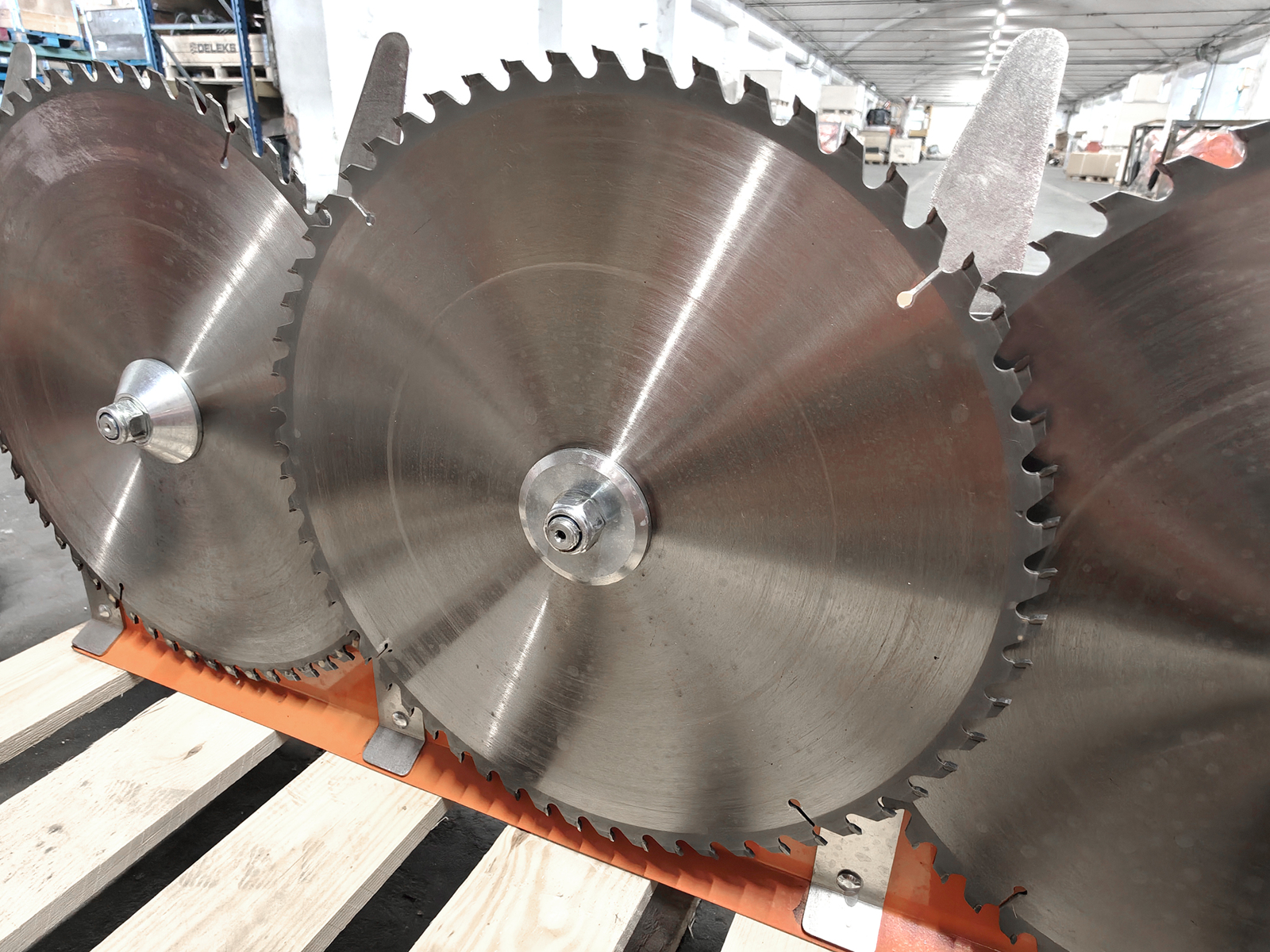

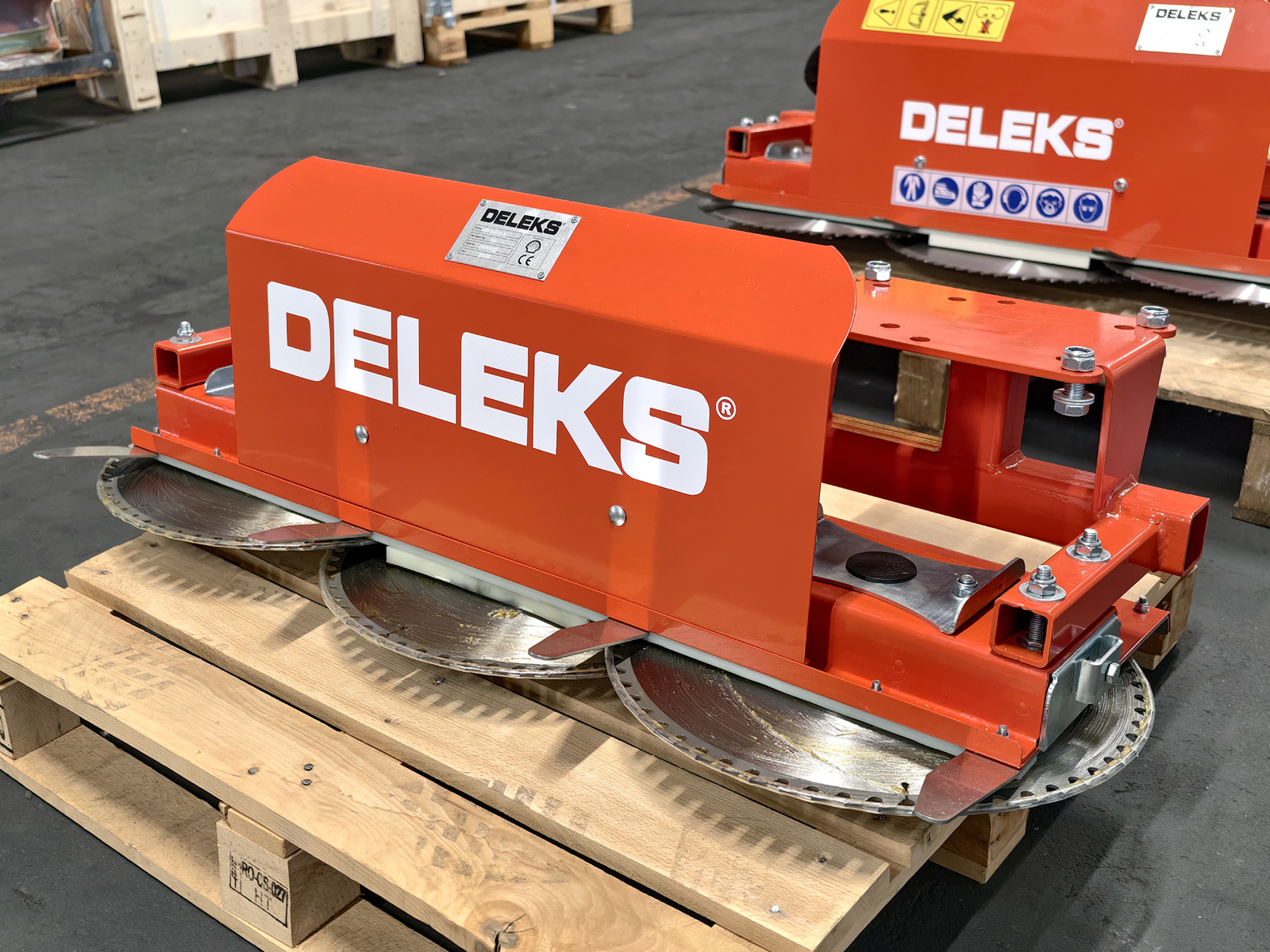

3 sagblad på 400 mm med 60 hardmetalltenner
De 3 sagbladene, 400 mm i diameter, er av høyfast karbonstål: tykkelse 2,5 mm, senterhull på 30 mm. Hvert blad har 60 tenner med hardmetallskjær av wolframkarbid, 3,2 mm tykke: de kapper forvedede hekker og greiner opptil ca. 9 cm i diameter, med et raskt, rent snitt uten flising.

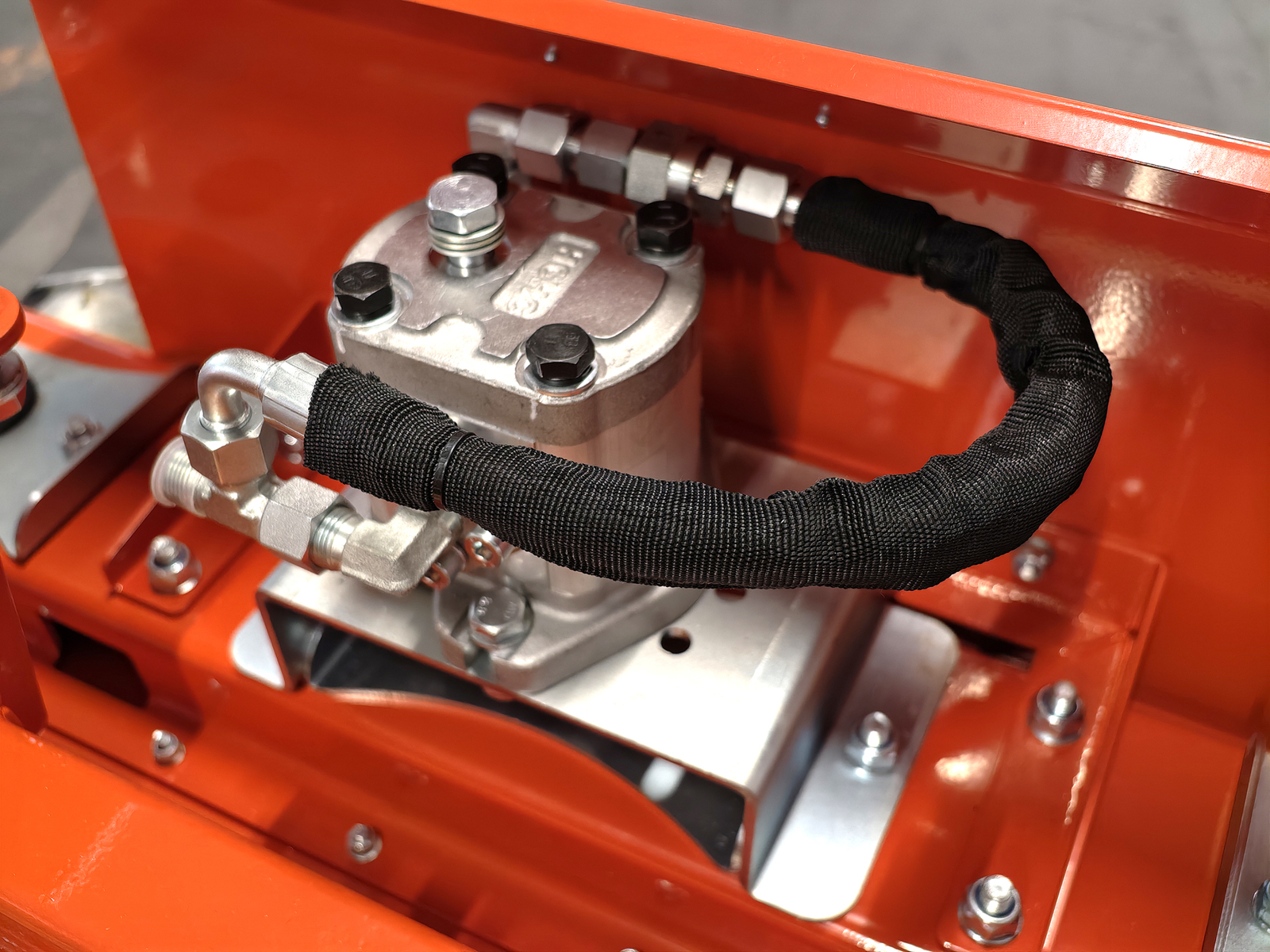

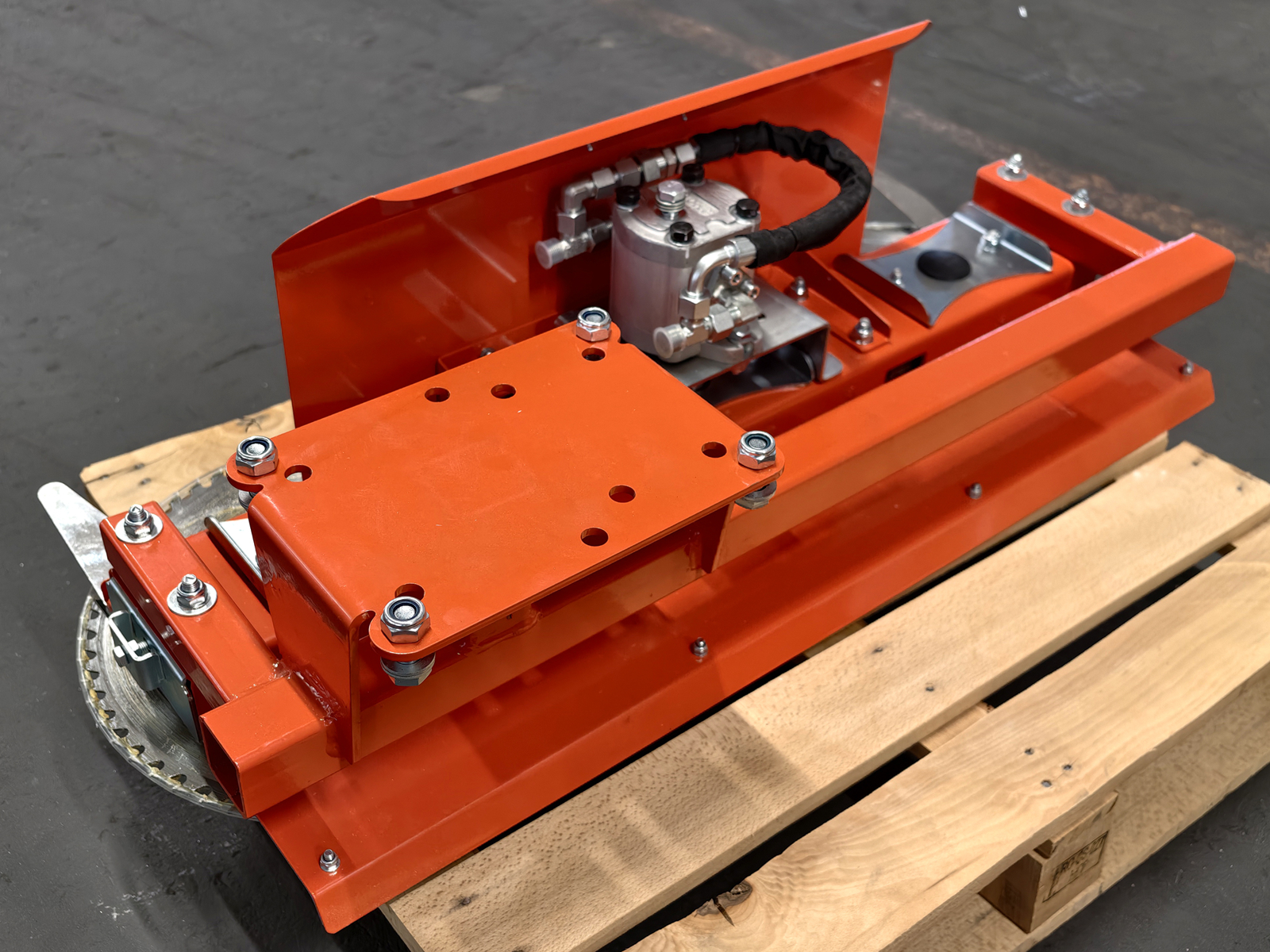

Tannhjulsmotor og drift med 2 reimer
Tannhjulsmotoren på 12 cm³ per omdreining er toveis og har drenering. Kraften overføres til bladene med 2 XPA907-reimer, som demper belastningene og reduserer vibrasjonene. For anlegg med større oljemengde og høyere trykk finnes CUTTER3: samme kappebredde og sagblad på 400 mm, med stempelmotor.

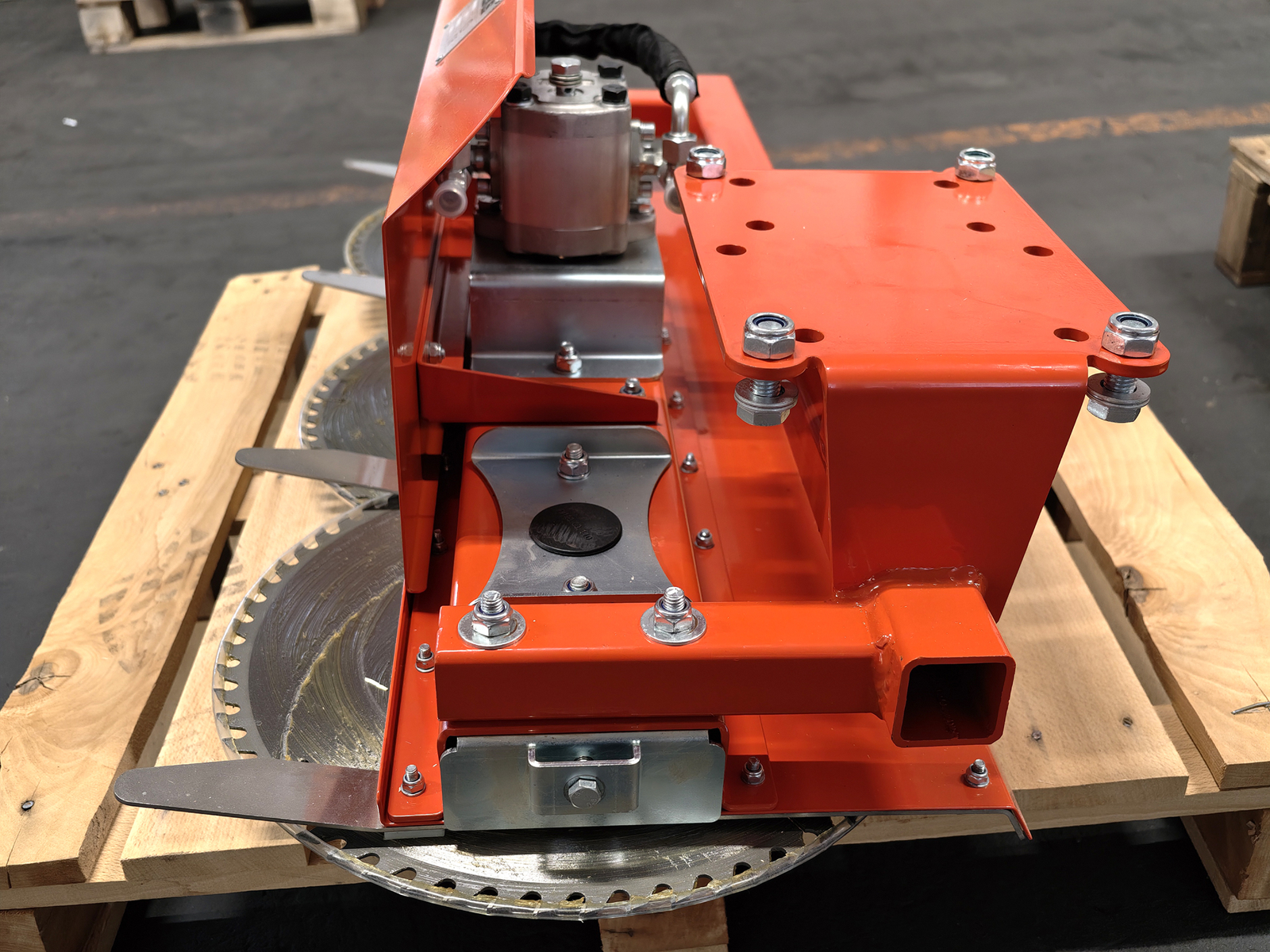

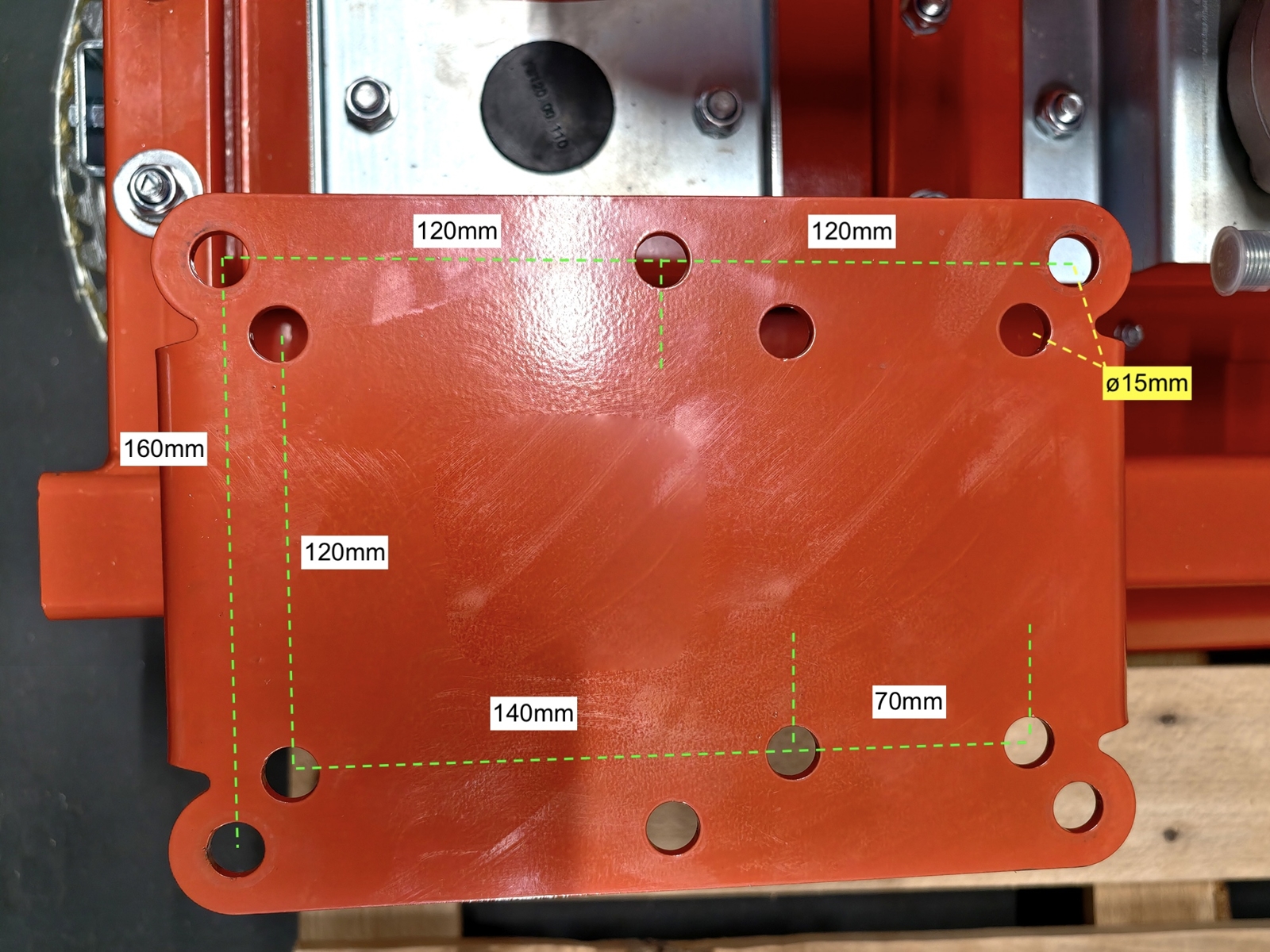

Feste til armen
Målene på festeplaten står i produktbildene og sammenlignes med festet på armen eller gravemaskinen. Som tilvalg finnes festet ACB+ M0 av Morin-typen og et spesialtilpasset feste etter maskinens mål, mot et tillegg.
Mål, vekt og levering
Kappebredde 1000 mm, vekt 60 kg. Den sendes i emballasje på 108 × 54 × 46 cm (80 kg brutto, 0,27 m³); fraktkostnadene vises i handlekurven. Den oppfyller maskindirektivet (CE), er TÜV-sertifisert og har 2 års garanti.
Bruksområder
- Forvedede hekker og alleer: beskjæring av greiner opptil 9 cm i diameter
- Veikanter, skråninger og grøfter: greiner og vegetasjon som henger ut over veien
- Frukthager og vinmarker: beskjæring og topping med armen
- Skogkanter og gårdsveier: kontroll av greiner og oppslag
- Gravemaskiner, minigravere og armklippere med 30-40 l/min olje
Tilbehør og reservedeler
Fra produktsiden kan du legge til festet ACB+ M0 av Morin-typen (ATTACCOMORINM0) og det spesialtilpassede festet (ATTACCOAR) i bestillingen. Sagblad, reimer og øvrige reservedeler identifiseres på sprengskissene sammen med teknisk service.
FAQ
Hvilke maskiner passer HR-DISC-3 til?
Gravemaskiner og minigravere med ekstrahydraulikk og armklippere til traktor, med en oljemengde på 30-40 l/min ved 120-160 bar. Den er blant tilbehøret til DELEKS®-armene AIRONE og MERLO. Av DELEKS® minigraverne passer den på M130 og S180: det må monteres en dreneringsslange på gravemaskinen, en tjeneste som er kostnadsfri når sagen kjøpes sammen med minigraveren.
Hvor stor oljemengde trengs?
Fra 30 til 40 l/min, med et arbeidstrykk på 120 til 160 bar. For anlegg med større oljemengde finnes CUTTER3, 40 til 70 l/min.
Trengs det dreneringsledning?
Ja: motoren er toveis og har drenering, som føres direkte tilbake til tanken. Maskinen må også ha en fri returledning.
Hvor tykke greiner kapper den?
Forvedede hekker og greiner opptil ca. 9 cm i diameter. For hekker og små greiner opptil 3 cm holder det med hekksaksbjelkene HR-S og HR, fra 130 til 180 cm.
Hva er forskjellen på HR-DISC-3 og CUTTER3?
HR-DISC-3 har tannhjulsmotor og arbeider med 30-40 l/min ved 120-160 bar; CUTTER3 har stempelmotor, med høyere dreiemoment og bedre virkningsgrad, og arbeider med 40-70 l/min ved 140-180 bar. Kappebredden er den samme; bladene på CUTTER3 har 72 tenner, de på HR-DISC-3 60.
3 eller 5 sagblad?
Med 3 sagblad kapper grensagen 100 cm og veier 60 kg (HR-DISC-3) eller 58 kg (CUTTER3); med 5 sagblad kapper den 160 cm og veier 95 kg (HR-DISC-5) eller 86 kg (CUTTER-5), og den trenger større oljemengde.
Hvordan festes den på armen?
Med festeplaten, som har målene i produktbildene, med tilvalgsfestet ACB+ M0 av Morin-typen eller med et spesialtilpasset feste.
Kan den monteres direkte på traktoren?
Nei: på traktor trengs en hydraulisk arm, for eksempel en armklipper. Grensagen kobles ikke direkte til trepunktsfestet.
Reservedeler og service fra DELEKS®
Originale reservedeler sendes fra DELEKS® sine lagre i Europa: kniver, fingre, sagblad, reimer, lagre, hydraulikkmotor og fester er tilgjengelige både til vanlig vedlikehold og til reparasjoner. DELEKS® kundeservice følger opp hver kunde direkte: teknisk rådgivning, garantisaker, originale reservedeler som identifiseres på sprengskissene, og kontroll av at bjelke, hydraulikk og maskinens feste passer sammen. Med bjelken følger CE-samsvarserklæring, faktura og bruks- og vedlikeholdsanvisning. 2 års garanti; fraktkostnadene vises i handlekurven.
KARAKTERISTIKKER
| Karakteristikk | Unità Metrisk | Unità US o Feet |
|---|---|---|
| Arbeidsbredde | 1000.0 mm | 3.28 ft |
| Total bredde | 1000.0 mm | 3.28 ft |
| Vekt | 60.0 kg | 132.0 lb |
| Maksimal klippe diameter | 90.0 mm | 3.50 in |
| Kraftoverføring: antall reimer | 2*XPA907 | 2*XPA907 |
| Min./Maks trykk utløsning | 120–160 bar | 120–160 bar |
| Min./Maks flyt | 30 - 40 L/min | 30 - 40 L/min |
| Bruttovekt ved forsendelse | 80 kg | 176 lb |
| Emballasjevolum | 0.27 m3 | 9.5 cu ft |
| Emballert forsendelses størrelse | 1080*540*460 mm | |
| Embalert forsendelses størrelse | 3.54*1.77*1.50 ft |
