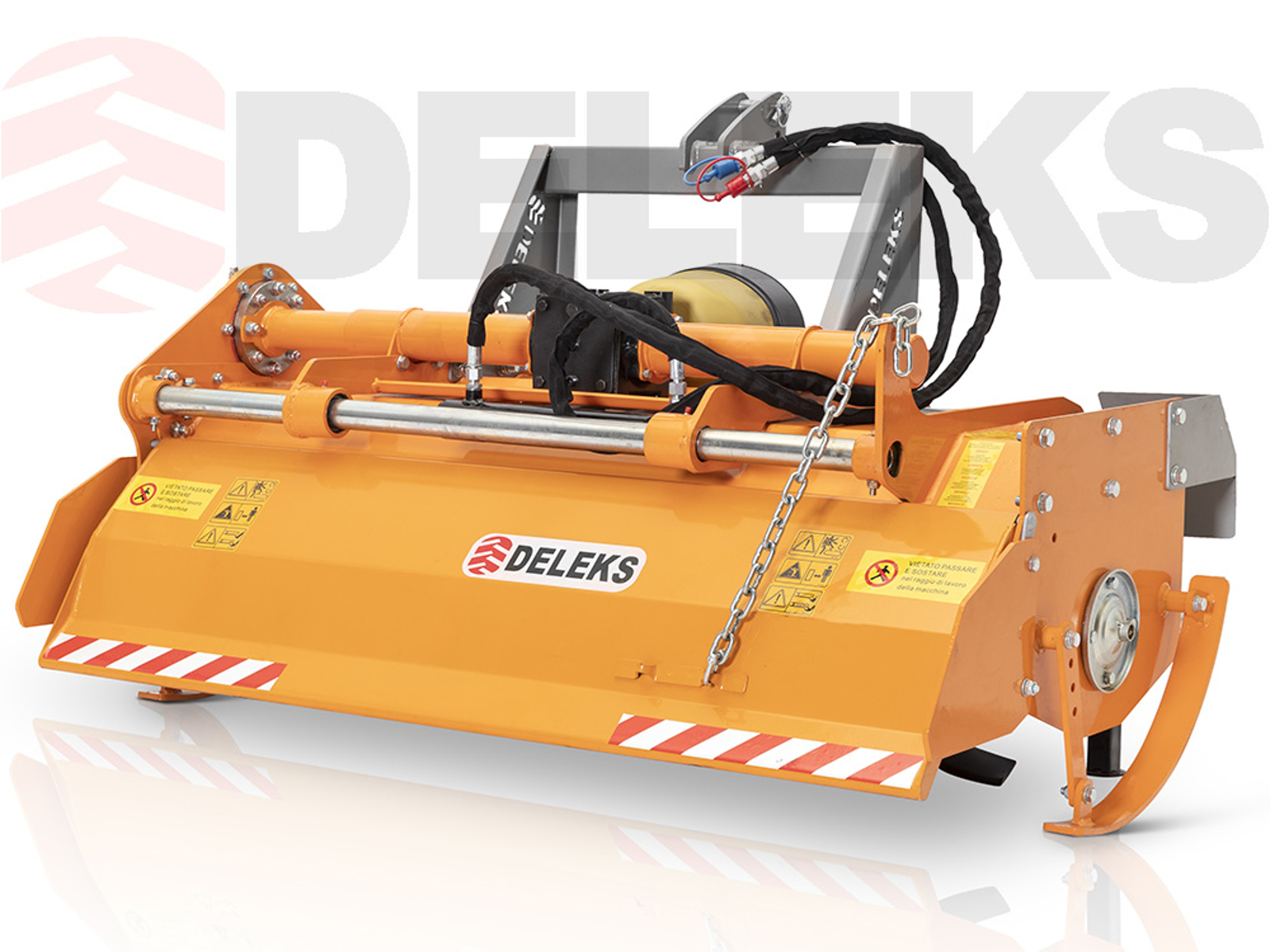

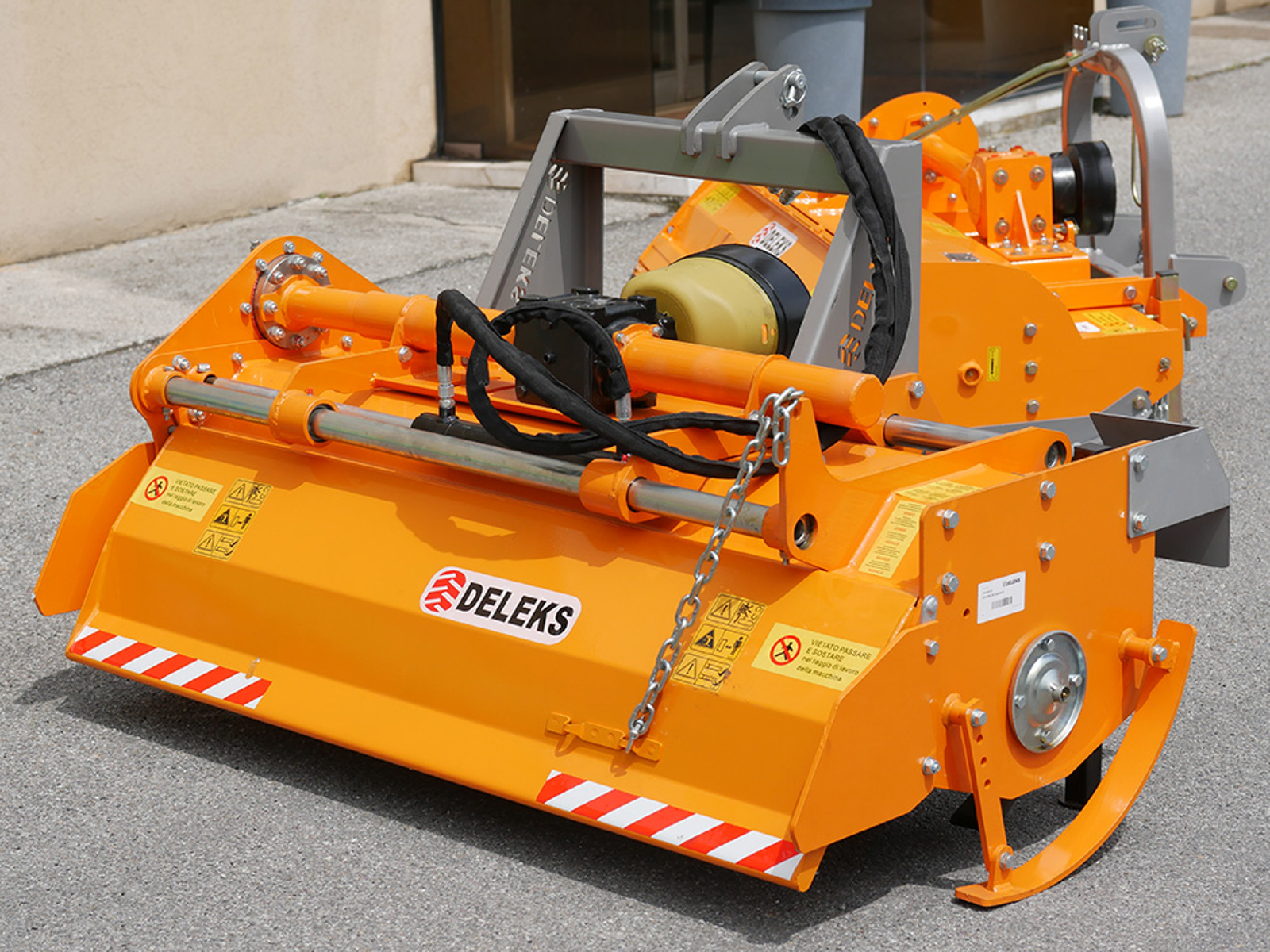

Jordfreser for traktor 180 cm DFHIDR-180 med hydraulisk sideforskyvning, tung serie 50-70 hk
DETALJER
Jordfreser for traktor med 180 cm arbeidsbredde og 330 mm hydraulisk sideforskyvning fra DELEKS® tunge serie: freseren for frukt- og åkertraktorer på 50–70 hk med trepunktsfeste kat. 2, som New Holland T4F, John Deere serie 4 og 5, Landini Rex, Kubota L og M, Same Frutteto og Explorer, Deutz-Fahr, Massey Ferguson, Solis og de fleste andre traktorer på 50–70 hk. Ramme på 400 kg med 8 mm sideplater, sidemontert tannhjulsdrift, DELEKS®-girkasse 540 o/min med tre års garanti, 48 smidde spiralkniver på 9 flenser og justerbar bakplate. Den arbeider 16 til 20 cm dypt med rotoren på 210 o/min, forskyves sideveis fra førersetet med en hydraulisk sylinder og leveres komplett med CE-kraftoverføringsaksel (kategori 6, 1000 mm) med slurekobling med to skiver Ø 180 mm; fraktkostnader og leveringstid for ditt område ser du i handlekurven.
Hvilke traktorer passer den til
DFHIDR-180 arbeider 180 cm bredt med en totalbredde på 200 cm og er laget for hjul- og beltetraktorer på 50–70 hk med trepunktsfeste kat. 2 (bolter ø 25–28 mm): New Holland T4F, John Deere serie 4 og 5, Landini Rex, Kubota L og M, Same Frutteto og Explorer, Deutz-Fahr, Massey Ferguson, Solis og de fleste andre traktorer på 50–70 hk. Girkassen sitter i midten, og de 400 kg er innenfor det trepunkten på traktorer i denne klassen løfter. Kraftoverføringsakselen i kategori 6 leveres i 1000 mm og kan kortes inn etter bruksanvisningen hvis traktorens trepunkt sitter svært nær. Trenger du ikke sideforskyvningen, er den samme maskinen med fast feste DFH-180 (392 kg).

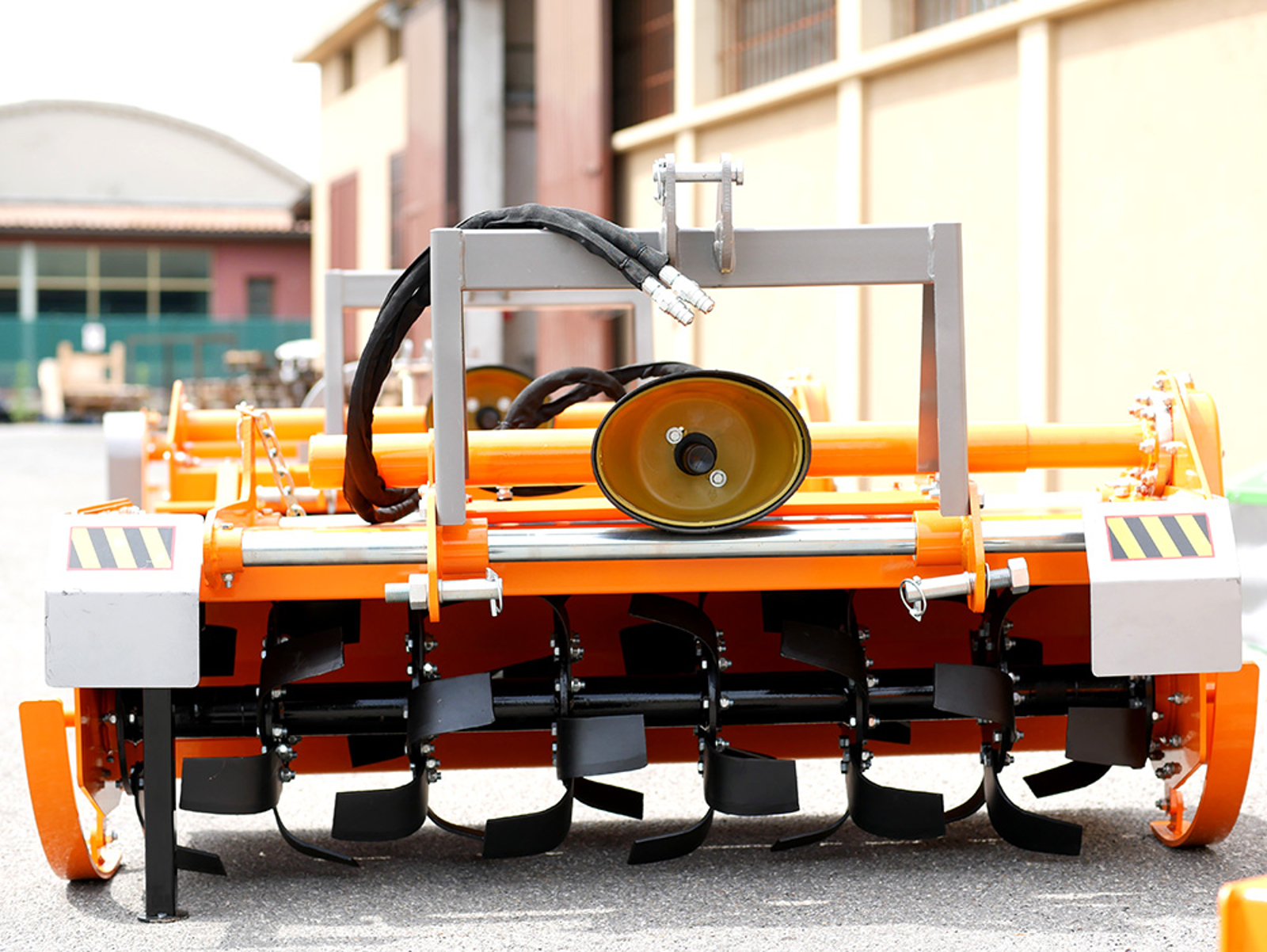

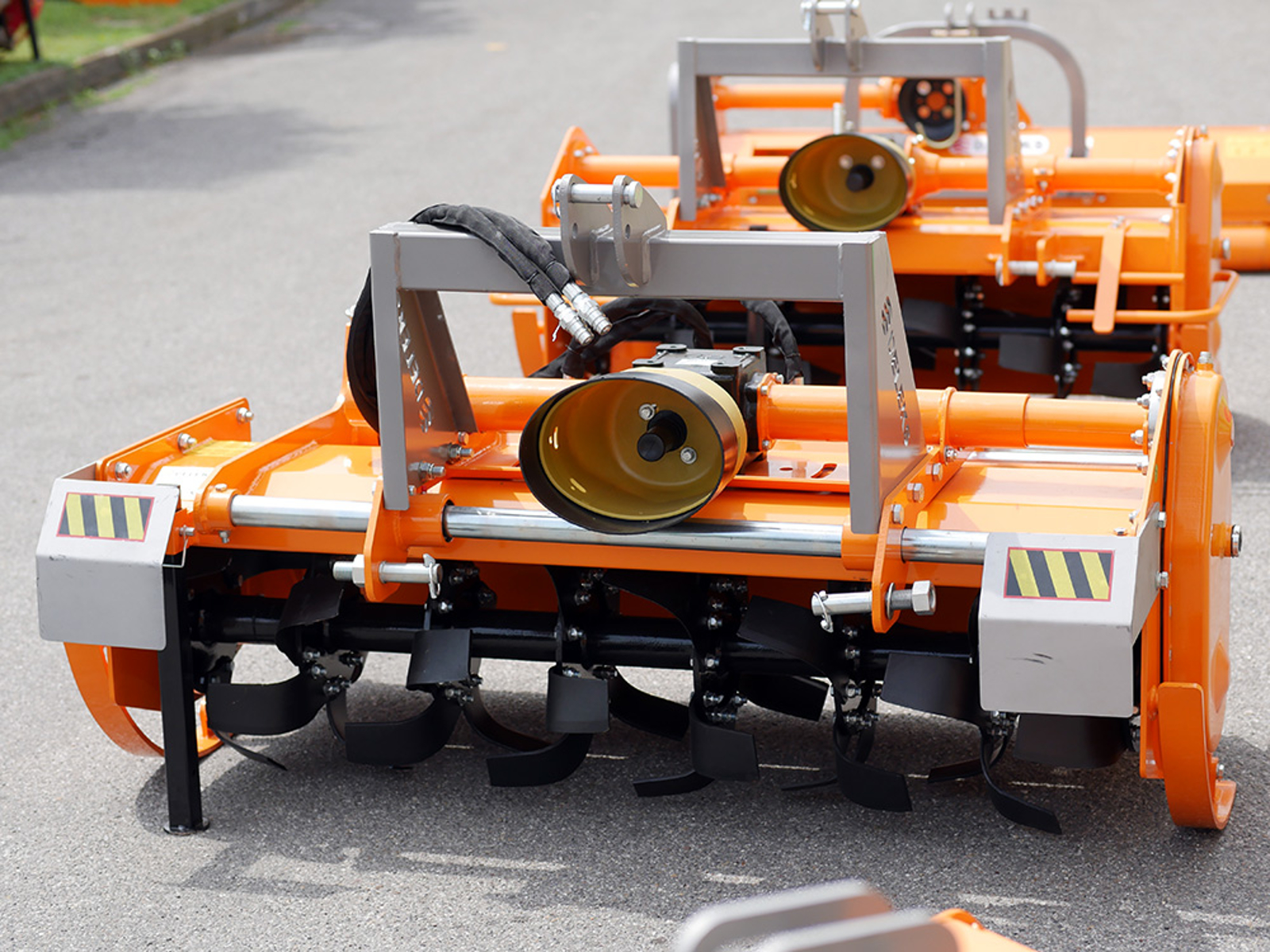

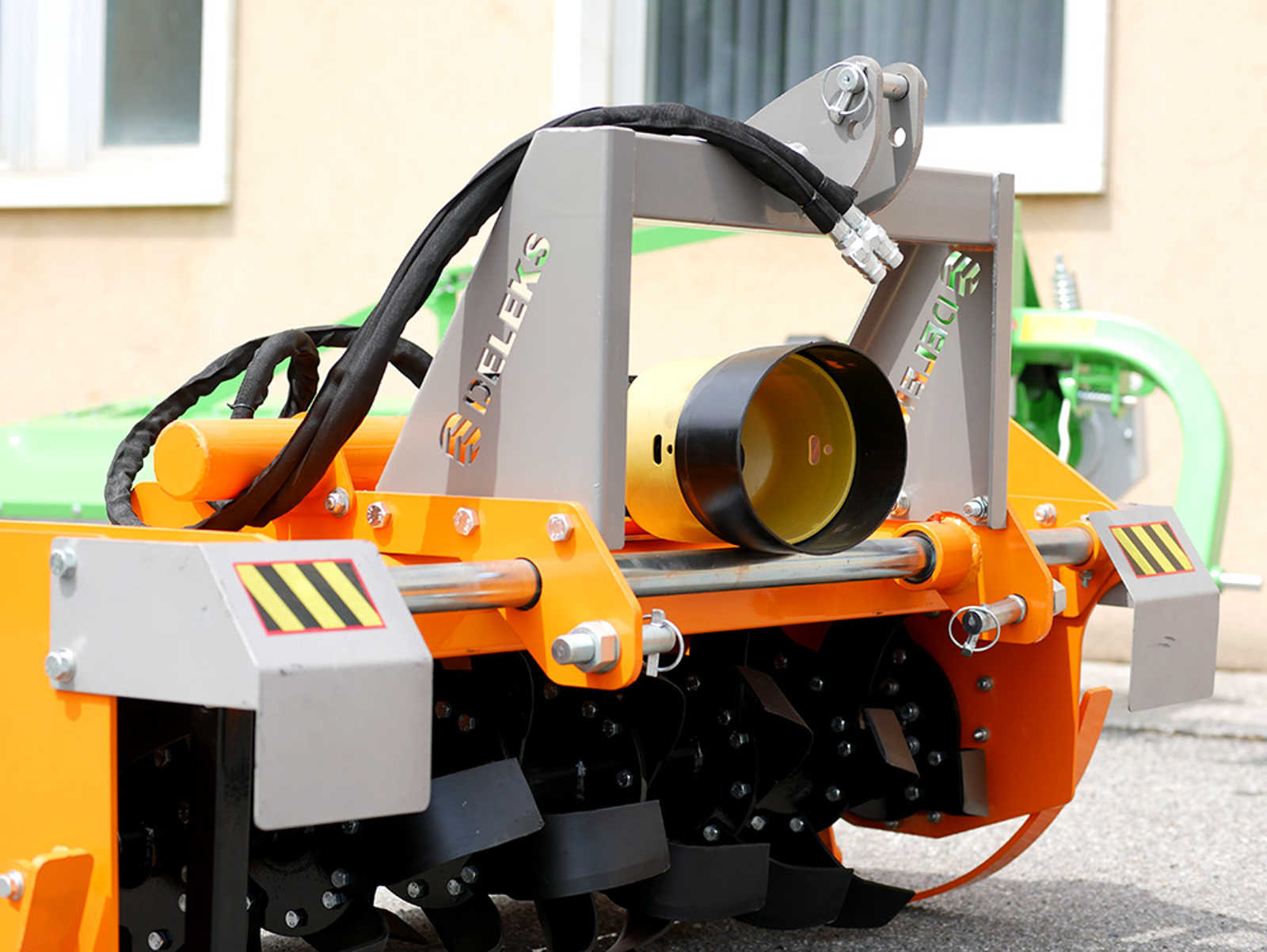

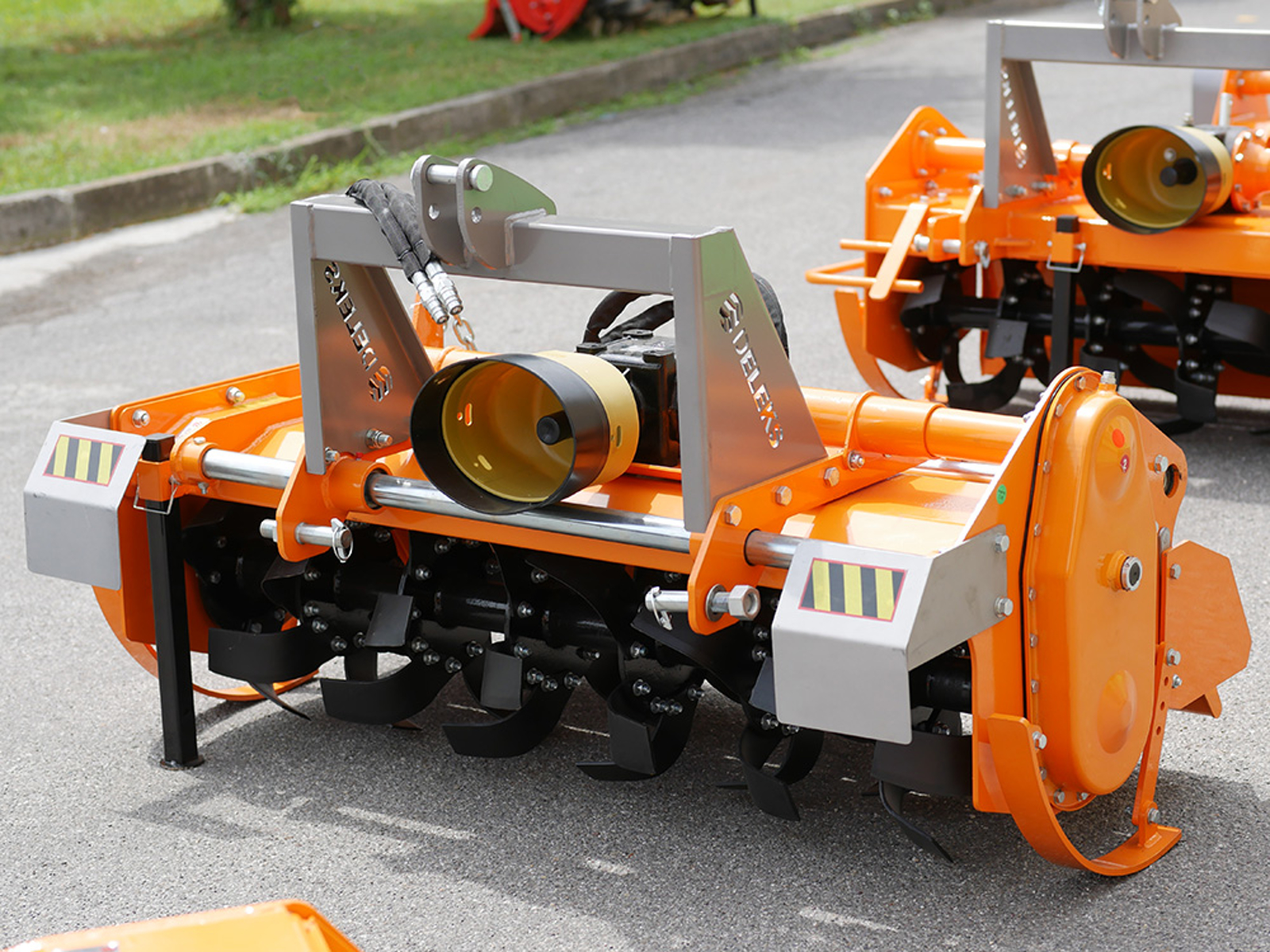

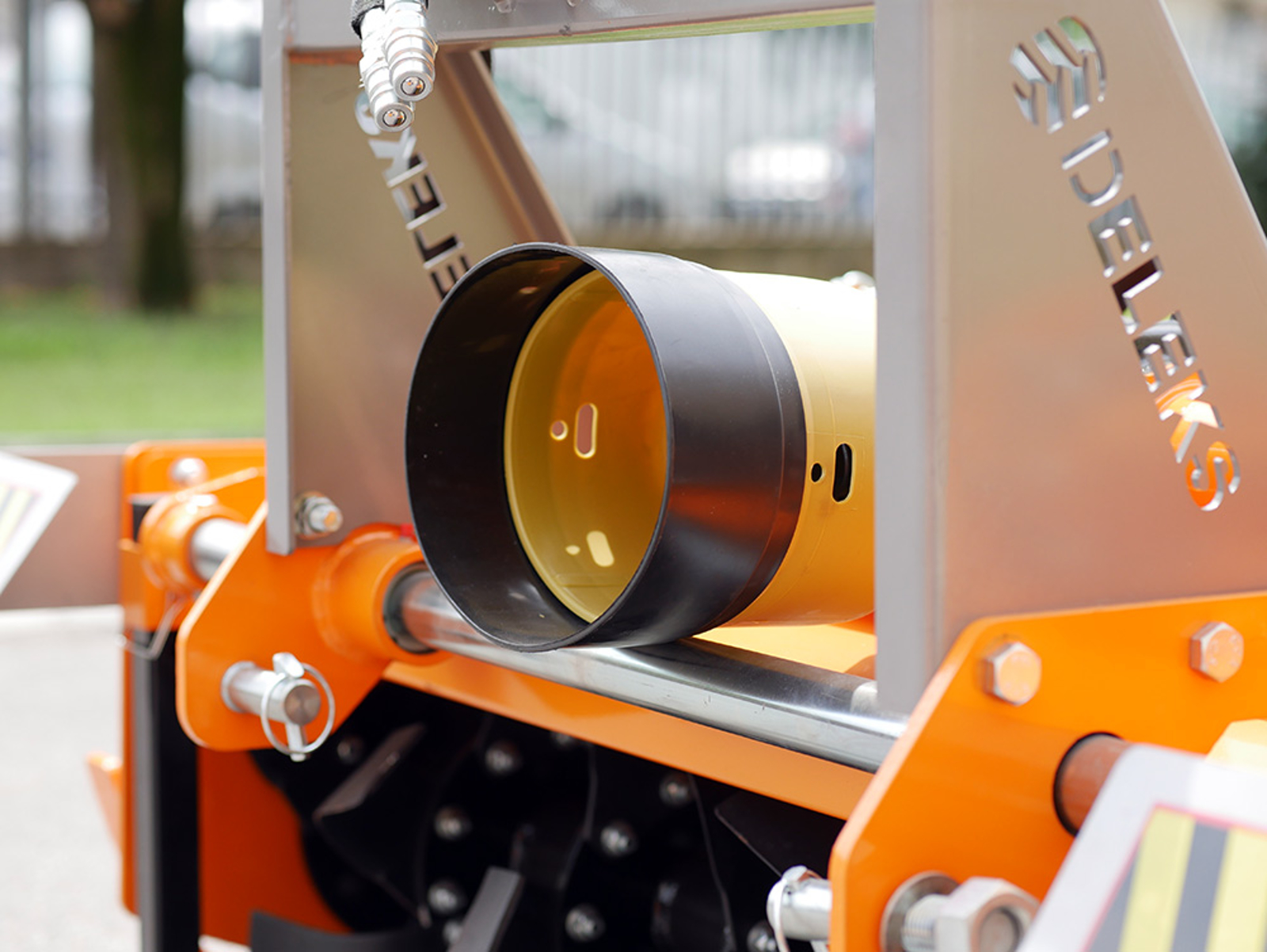

330 mm hydraulisk sideforskyvning fra førersetet
Fresekroppen glir 330 mm på føringer i forhold til trepunktsfestet, skjøvet av en hydraulisk sylinder koblet til et dobbeltvirkende hydraulikkuttak på traktoren; slanger og standard 1/2" hurtigkoblinger for landbruk følger med. Du fører freseren helt inntil raden eller kanten uten å flytte traktoren, arbeider under kronen med hjulene i sporet og sentrerer maskinen bak hjulene igjen på veien og på vendeteigen. Justeringen er trinnløs, i ro og i fart, og du slipper å gå av traktoren som med den mekaniske sideforskyvningen med bøyler på lettere fresere. I vingården og frukthagen er det forskjellen mellom å ta kjøregaten i to eller i én kjøring.

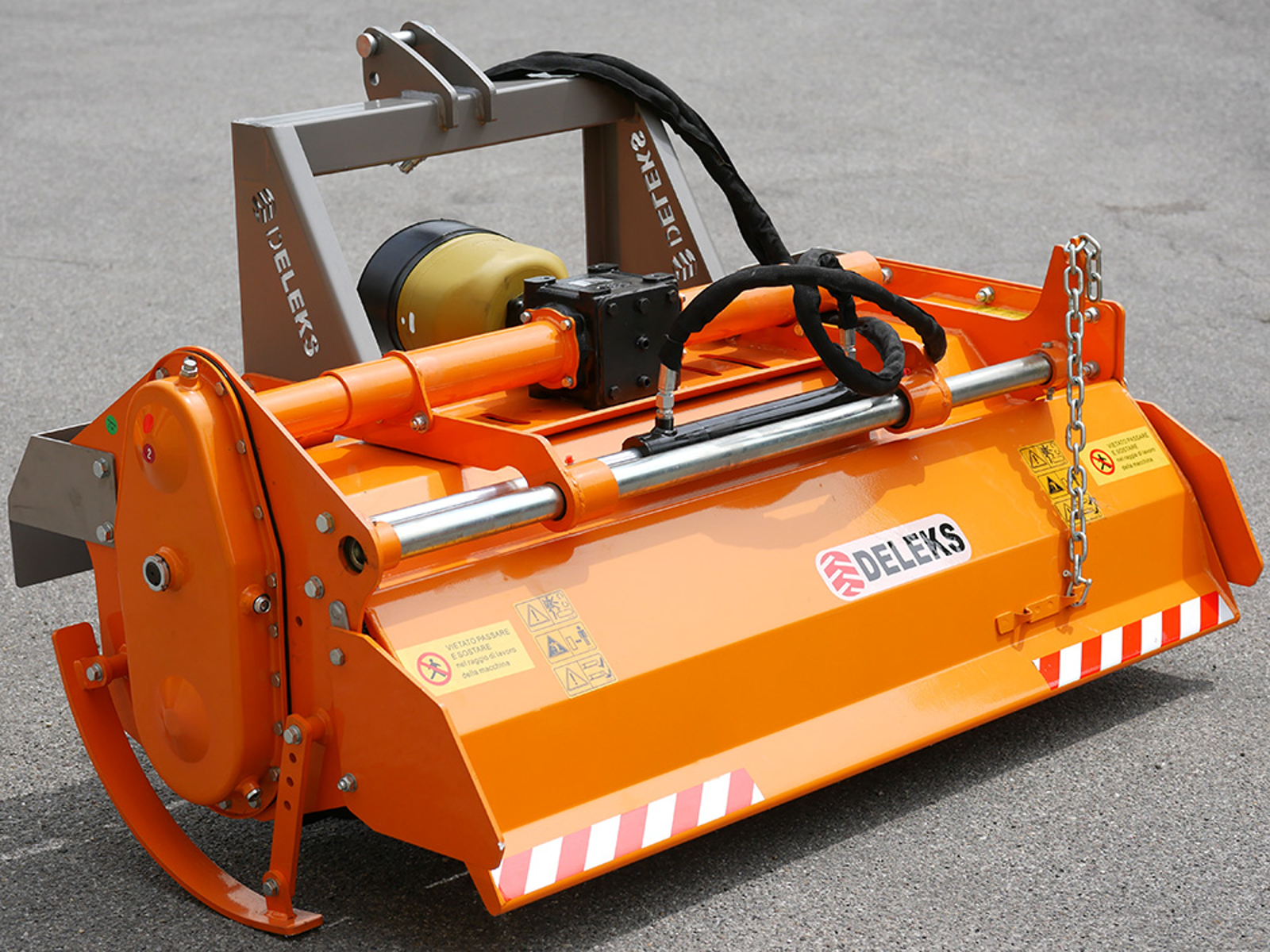

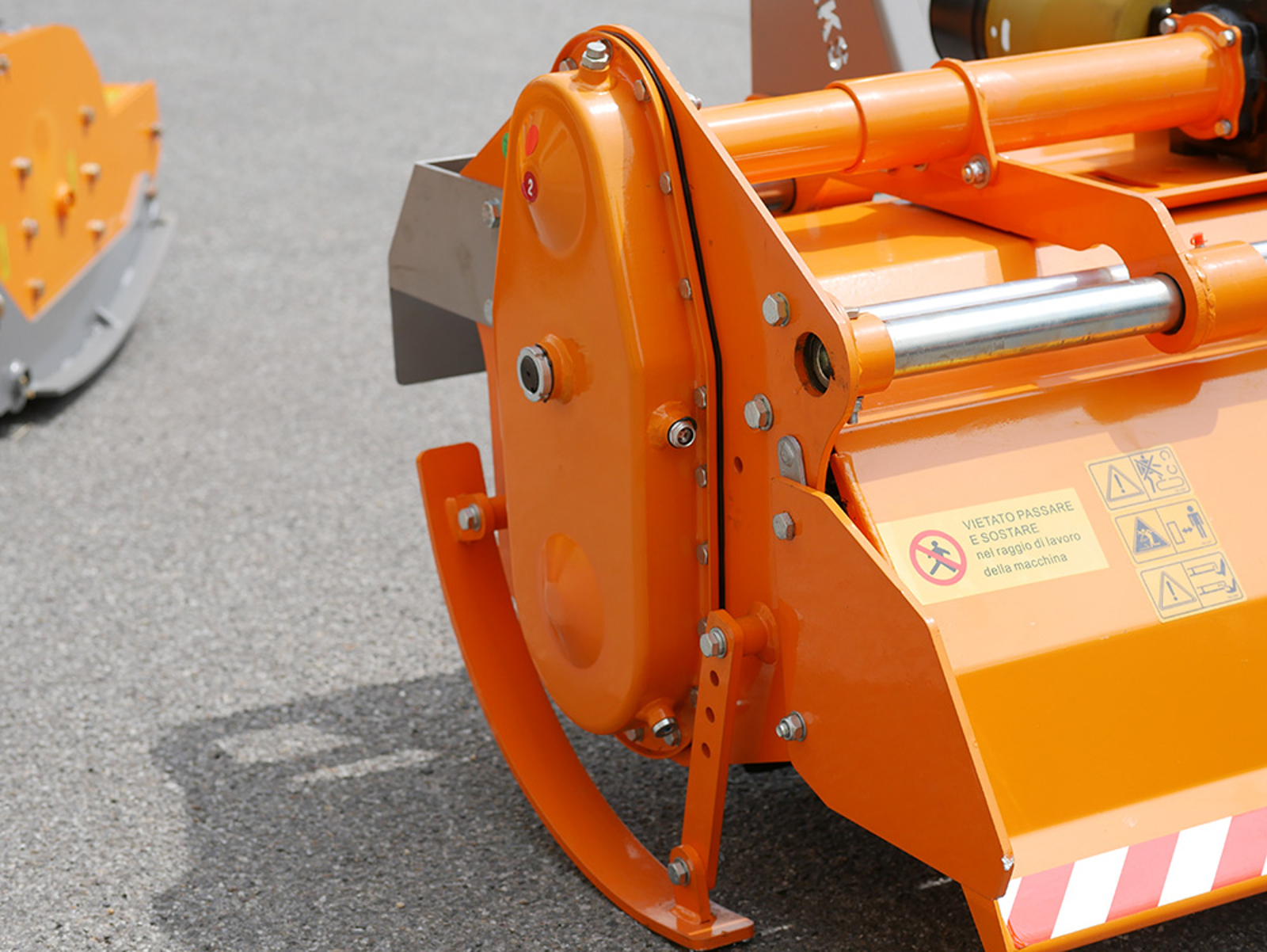

Tannhjulsdrift og girkasse 540 o/min
DELEKS®-girkassen på 540 o/min med støpejernshus har tre års garanti og leveres fylt med SAE 120-olje; fra girkassen går kraften til rotoren gjennom en sidemontert tannhjulsdrift i oljebad, som ikke trenger stramming og ikke strekker seg som en kjede. Rotoren går på 210 o/min: saktere enn på lette fresere gir den mer moment på hver kniv og smuldrer finere. CE-kraftoverføringsakselen (kategori 6, 1000 mm) med slurekobling med to skiver Ø 180 mm følger med: koblingen beskytter freser og traktor når en kniv treffer en stein eller en rot, og stilles inn etter traktor og jord i tråd med bruksanvisningen.

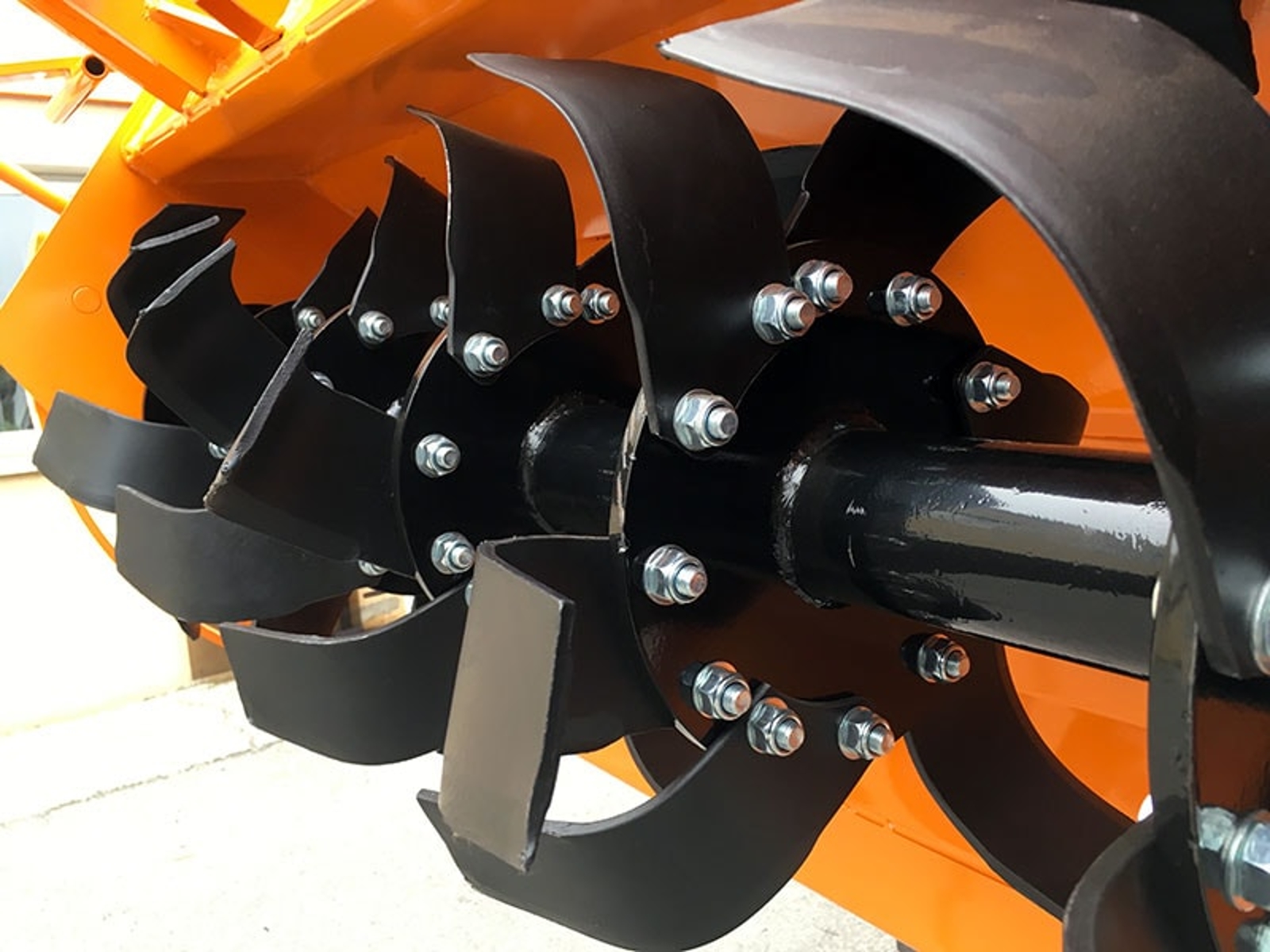

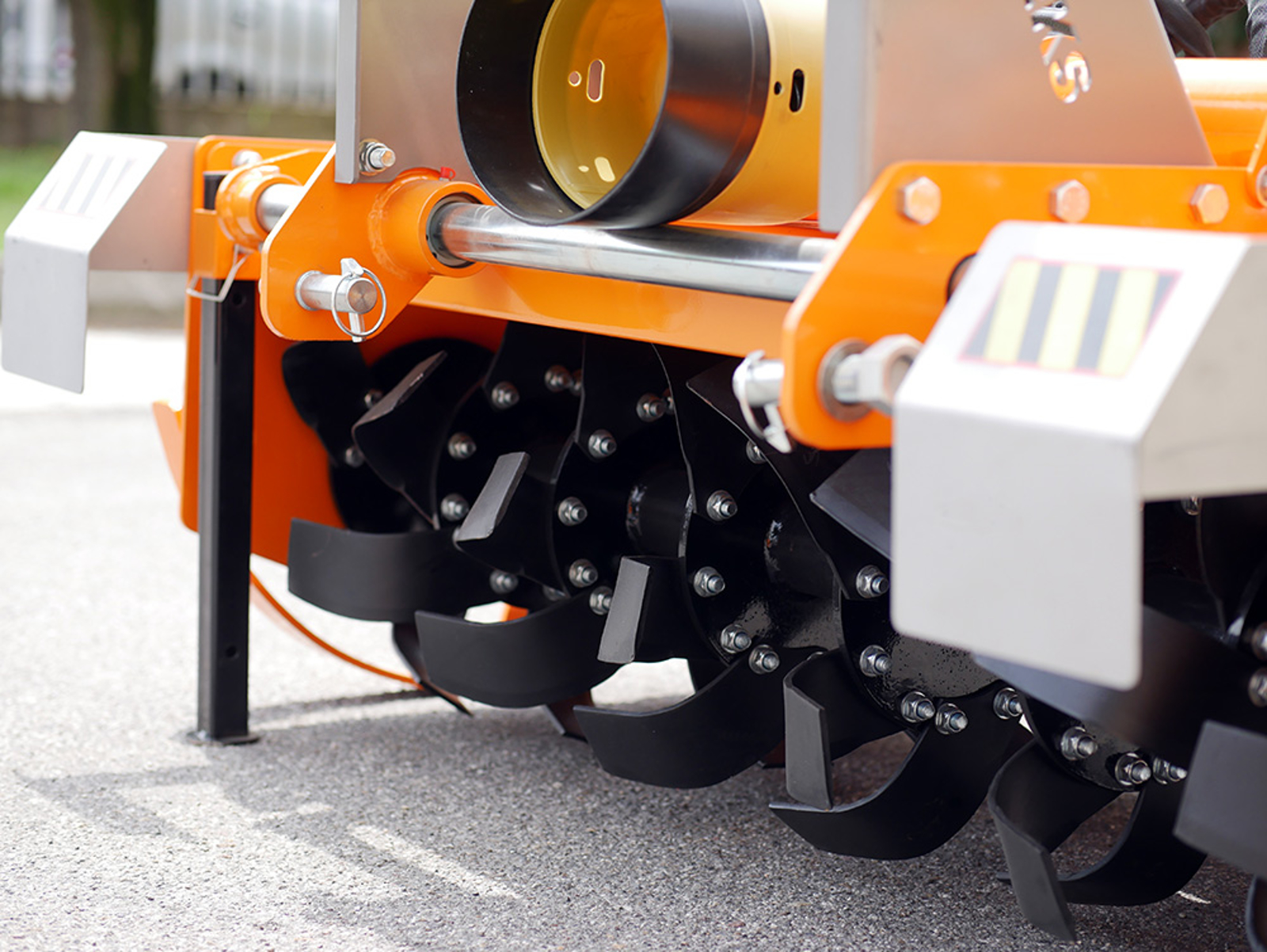

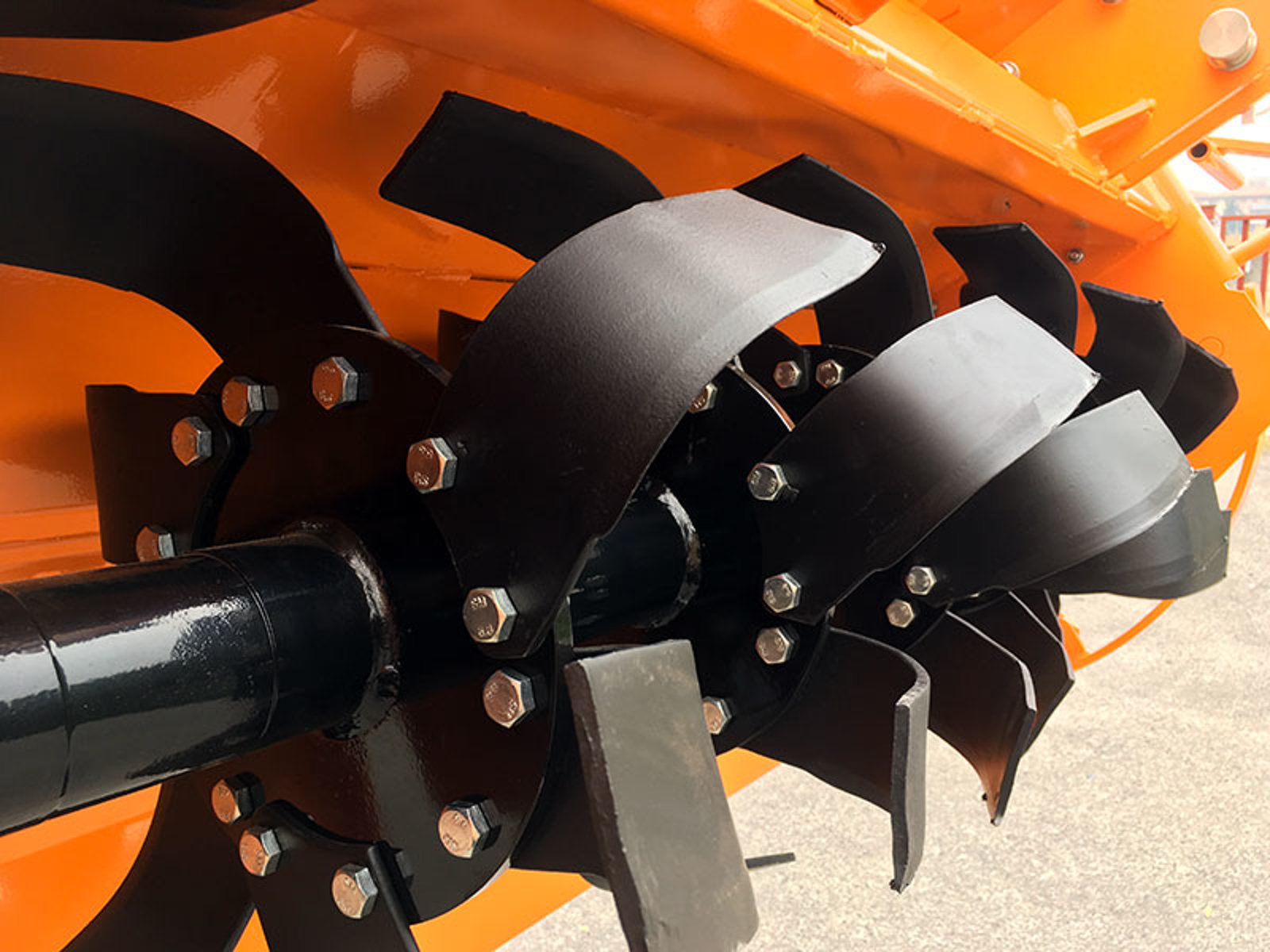

Rotor og smidde spiralkniver
Rotoren måler 480 mm i diameter med knivene montert, på en 76 mm aksel med lagre 6306 og 6309 og 8 mm sideplater. De 48 smidde spiralknivene (9 flenser, 6 kniver per flens og 3 på de to ytterste; 180 × 83 mm, 6 mm tykke, 250 mm krumning, 810 g hver) går gradvis ned i jorda, med mindre vibrasjon og finere smuldring enn rette kniver; de er festet med to bolter hver og skiftes én og én. Arbeidsdybde inntil 200 mm, stilles med sidemeiene; bakplaten heves og senkes: lukket holder den jorda mellom knivene og finsmuldrer såbedet, åpen slipper den ut store klumper og planterester.
Mål, vekt og levering
Arbeidsbredde 1795 mm, totalbredde 2000 mm, høyde 1030 mm, lengde 720 mm, vekt 400 kg; girkassen sitter 590 mm over bakken. Den sendes på pall 80 × 203 × 82 cm (452 kg brutto, 1,33 m³); fraktkostnader og leveringstid for ditt område ser du i handlekurven, og til lossing trengs truck eller traktorens trepunkt. Maskinen oppfyller EUs maskindirektiv, er TÜV Austria-sertifisert og har to års garanti.

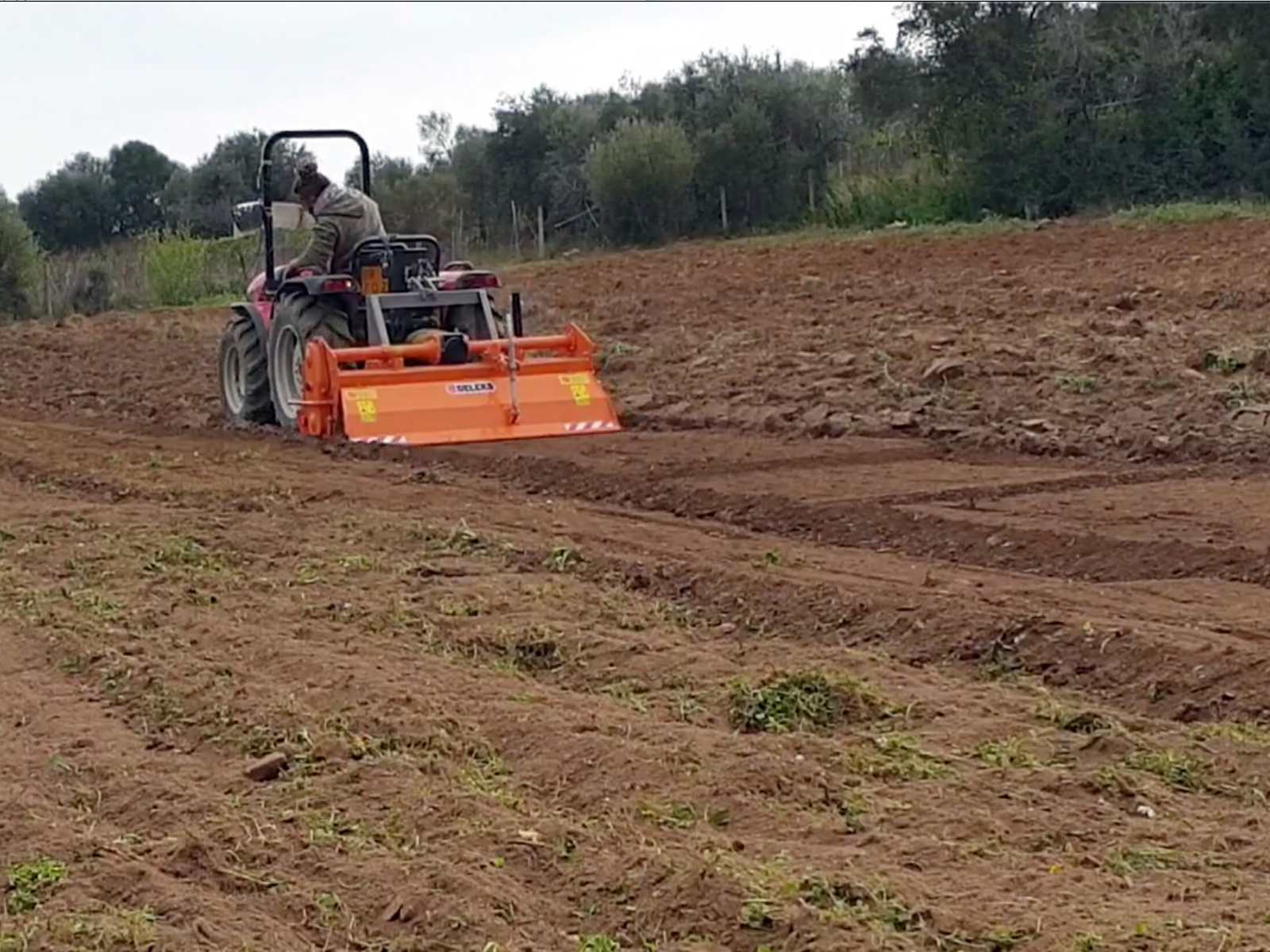

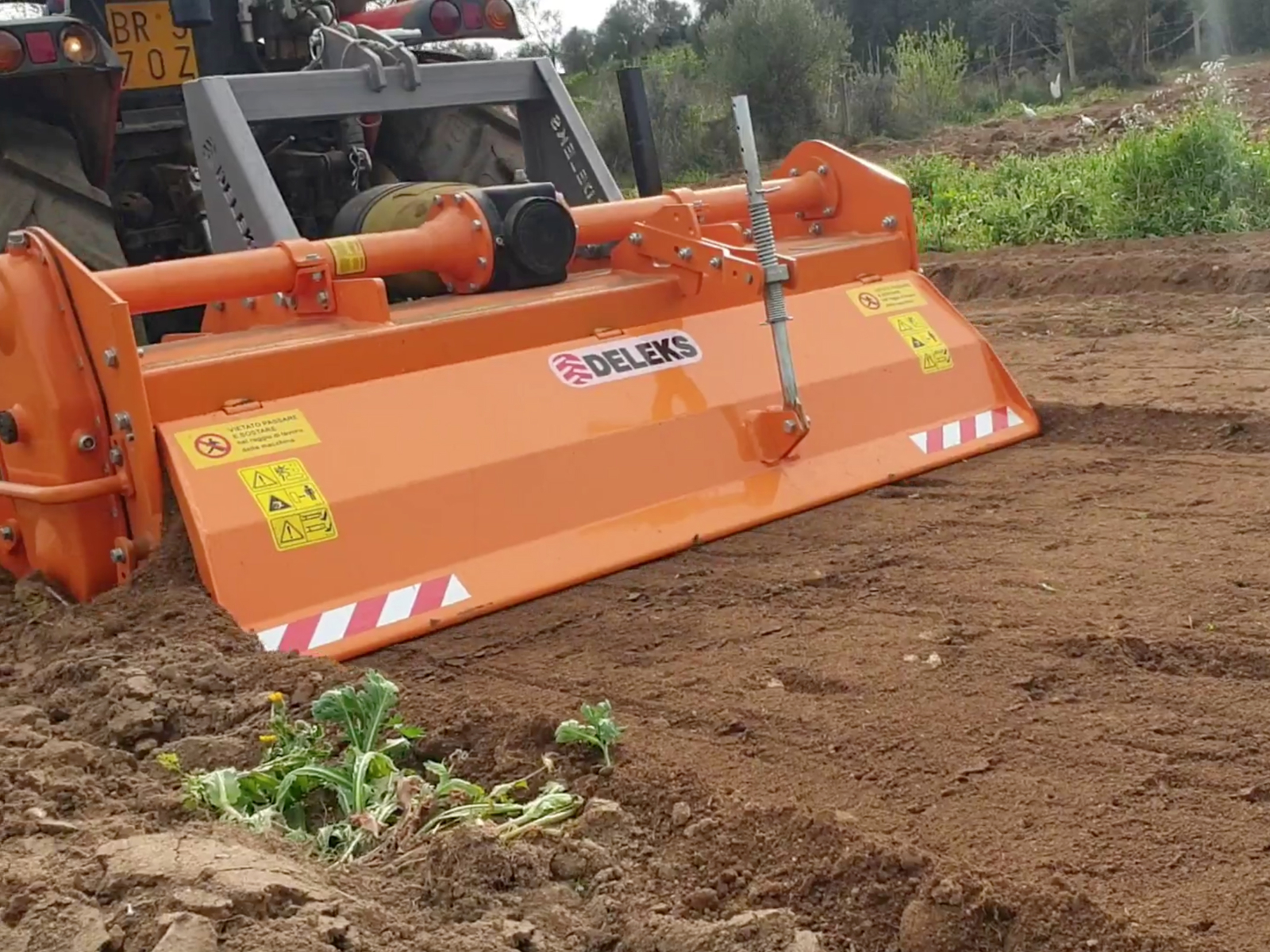

Bruksområder
- Vingård og frukthage: kjøregate og arbeid under raden med freseren forskjøvet mot raden, uten å kjøre traktoren inntil plantene
- Grønnsaksdyrking og planteskole: klargjøring av så- og plantebed, nedmolding av gjødsel og planterester, arbeid helt ut til bedkanten
- Åker og ubearbeidet jord: bearbeiding av pløgsle og jordarbeiding i to kjøringer med rotoren på 210 o/min
- Grøntanlegg og veikanter: arbeid inntil murer, gjerder og grøfter med freseren forskjøvet i forhold til traktoren
Tilbehør og reservedeler
På siden finner du også settet med 10 DFH-spiralkniver, muttere og bolter til knivene (20 av hver), mekanisk toppstag på 680 eller 730 mm og kraftuttaksreduksjon, samt kraftoverføringsaksler og slurekoblinger som reservedel: bestill sammen med freseren eller senere.
FAQ
Hva er forskjellen på DFHIDR-180 og DFH-180 med fast feste?
Samme rotor, samme kniver, samme girkasse: DFHIDR-180 har i tillegg glideramme med hydraulisk sylinder og 330 mm slag, styrt fra traktoren. Den lønner seg for den som arbeider mellom rader eller langs kanter; på åpen åker koster den faste DFH-180 mindre og veier 392 kg.
Hva må traktoren ha for den hydrauliske sideforskyvningen?
Ett ledig dobbeltvirkende hydraulikkuttak: sylinderen både skyver og trekker freseren, så den trenger olje begge veier. Slanger og standard 1/2" hurtigkoblinger for landbruk følger med. Frukttraktorer i denne klassen har normalt minst ett; er det opptatt av et annet redskap, gir en omkoblingsventil et uttak til.

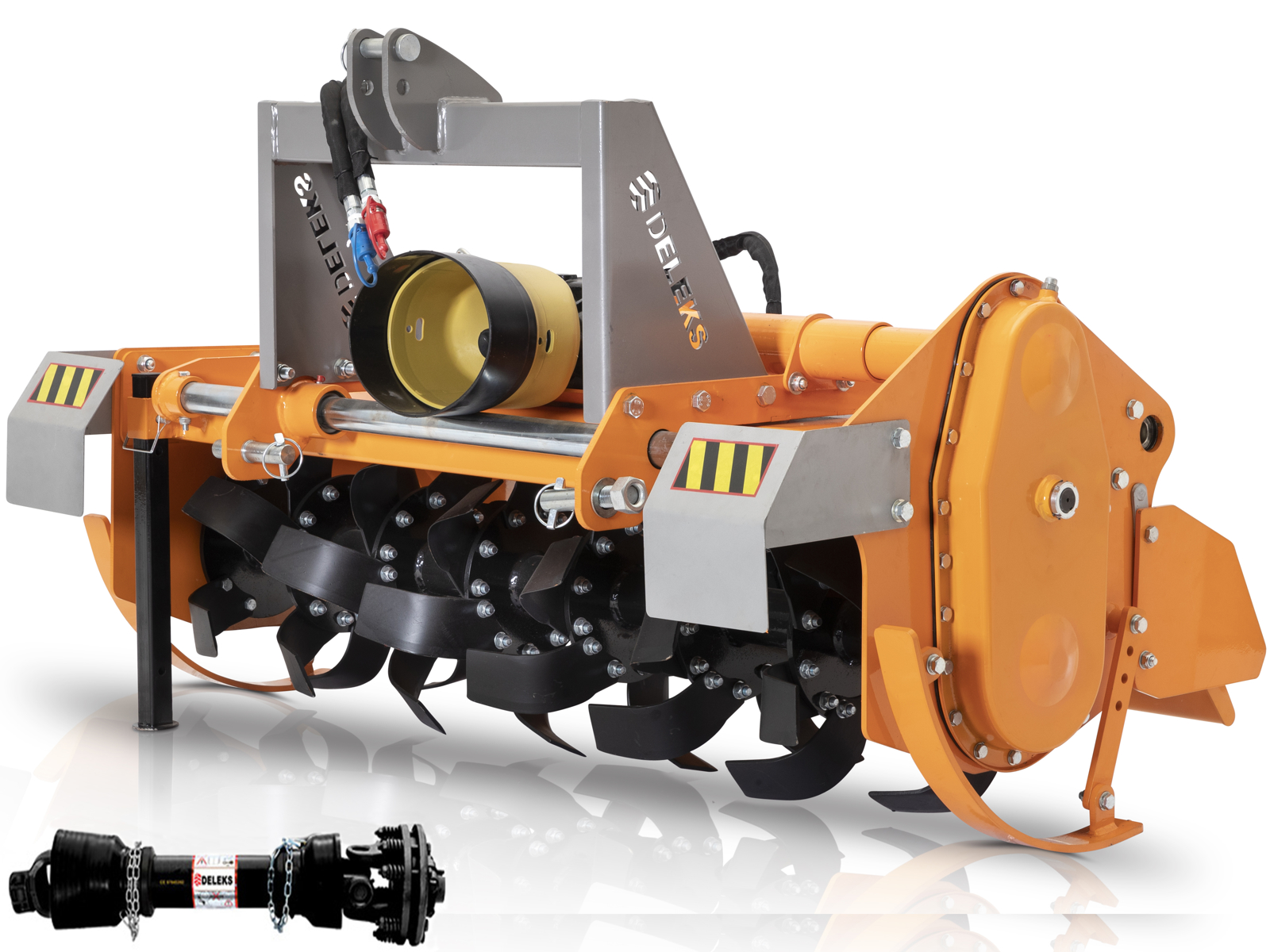

Følger kraftoverføringsakselen med? Hvordan stilles koblingen?
Ja: CE-kraftoverføringsakselen (kategori 6, 1000 mm) med slurekobling med to skiver Ø 180 mm er standard. Koblingen stilles inn etter traktor og jord i tråd med bruksanvisningen: for stram beskytter den ikke drivverket, for slakk slurer den og blir varm.

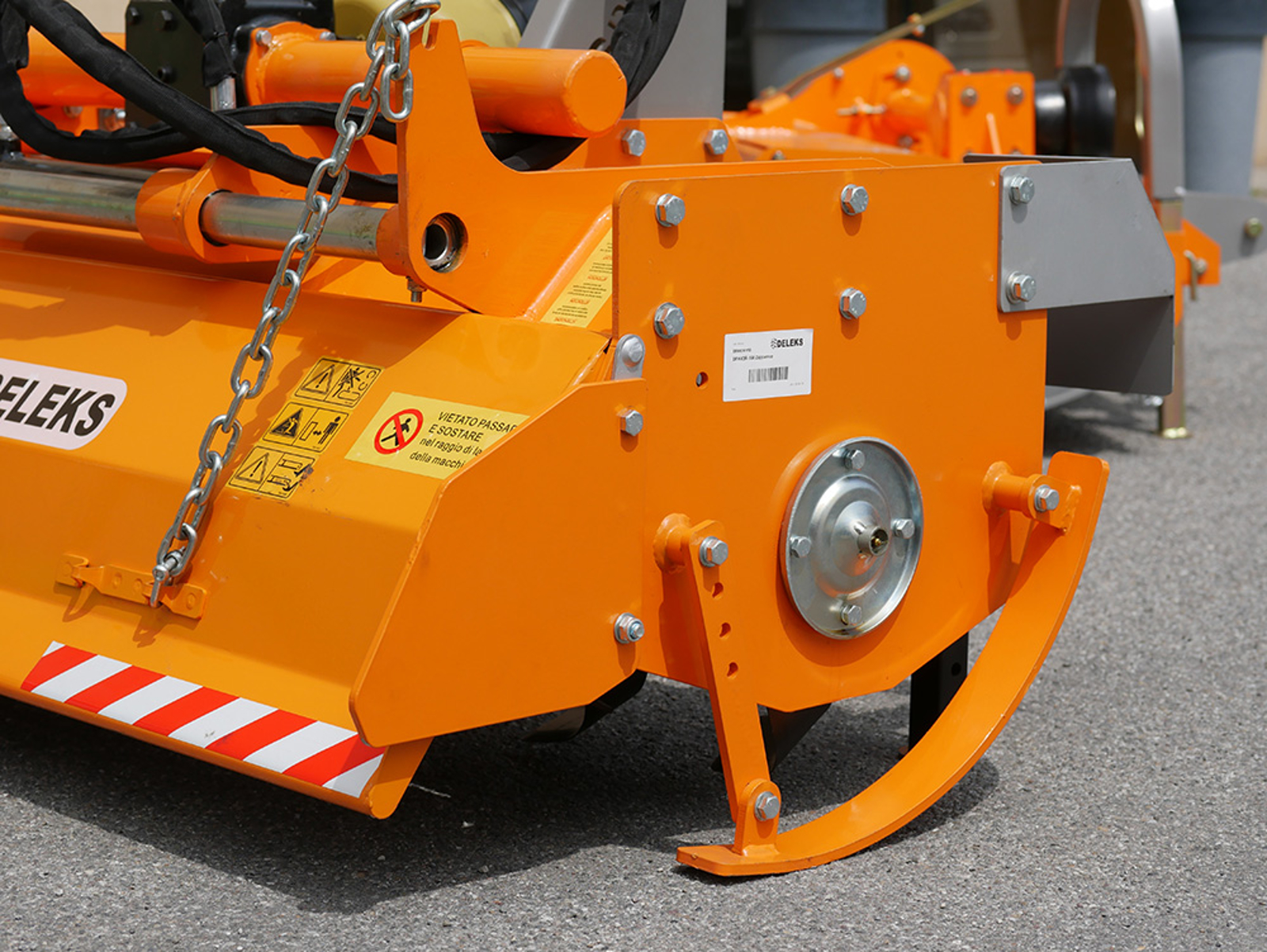

Hvor dypt arbeider den, og hvordan stilles dybden?
16 til 20 cm. Dybden stilles med sidemeiene og finjusteres med toppstaget; på hard jord gir en første grunnere kjøring og en andre på full dybde best resultat.
Hvilket vedlikehold trenger den?
Ved sesongstart kontrolleres oljenivået i girkassen (SAE 120) og i sidedriften, knivslitasje og boltenes tiltrekking; før hver bruk smøres punktene i bruksanvisningen, og hydraulikkslanger, koblinger og slurekoblingen kontrolleres. Slitte kniver skiftes med settet på 10.
Reservedeler og support fra DELEKS®
Originale reservedeler sendes fra DELEKS®-lagrene i Europa: kniver, tannhjul, bolter, lagre, kraftoverføringsaksler, slurekoblinger, pakninger og sideforskyvningssylinderen er normalt på lager, både til vanlig vedlikehold og til reparasjoner. Teknisk avdeling hjelper deg å finne riktig del på sprengskissene, å vedlikeholde maskinen og å velge freser og tilbehør som passer traktoren din. Freseren leveres med CE-samsvarserklæring, faktura og bruks- og vedlikeholdsanvisning, som også sendes på e-post ved forsendelse. To års garanti; fraktkostnader og leveringstid for ditt område ser du i handlekurven.
KARAKTERISTIKKER
| Karakteristikk | Unità Metrisk | Unità US o Feet |
|---|---|---|
| Arbeidsbredde | 1795.0 mm | 5.90 ft |
| Total bredde | 2000.0 mm | 6.56 ft |
| Vekt | 400.0 kg | 880.0 lb |
| Total høyde | 1030.0 mm | 3.38 ft |
| Traktor hk | 50 - 70 | 50 - 70 Hp |
| 3-punkts feste | Kat. 2 (ø 25.0-28.0mm) | Kat. 2 (ø 25.0-28.0mm) |
| Gearboks plassering | Sentral | Central |
| Avstand mellom de 2 nederste festene | 745.0 - 870.0 mm | 29.35 - 34.25 in |
| Total lengde | 720.0 mm | 2.36 ft |
| Distanse mellom PTO festet og bakken | 590.0 mm | 23.23 in |
| Kraftoverføring: Metode | Tannhjul | Tannhjul |
| Kraftoverføring: Gearbox | DELEKS 540 r/min (3 års garanti) | DELEKS 540 r/min (3 års garanti) |
| Kraftoverføring: Rotasjons retning | Mot høyre | Mot høyre |
| Kraftoverføring: Omdr/min, rotasjonsfart | 210 rpm | 210 rpm |
| Kraftoverføring: Gearbox med olje | Ja / SAE 120 - ISO 72925 | Ja / SAE 120 - ISO 72925 |
| Rotor: Diameter | 76.0 mm | 3.0 in |
| Rotor: Lager type og størrelse | "GB276-6306(R) GB276-6309(L)" | "GB276-6306(R) GB276-6309(L)" |
| Rotor: Plate tykkelse | 8.0 mm | 0.31 in |
| Min./Maks abeidsdybde | 6.30 - 7.87 in | |
| Min/Maks arbeids dybde | 160.0-200.0 mm | |
| PTO aksel | CE 6x1000 mm + slurekobling to skiver Ø180 mm | CE 6x1000 mm (39.4 in) + slurekobling to skiver Ø180 mm (7.1 in) |
| Rotor: diameter med kniver | 480.0 mm | 18.90 in |
| Rotor: antall flenser | 9 | 9 |
| Antal kniver pr flens | 6 | 6 |
| Kniver: antall | 48 | 48 |
| Kniver: høyde / bredde | 180.0 / 83.0 mm | 7.08 / 3.26 in |
| Kniver: kurv lengde | 250.0 mm | 9.84 in |
| Kniver: Avstand mellom hullene | 55.0 mm | 2.16 in |
| Kniver: hull diameter | 13.0 mm | 0.51 in |
| Kniver: tykkelse | 6.0 mm | 0.24 in |
| Horisontal forflyttelse | 330.0 mm Hydraulisk | 330.0 mm Hydraulic |
| Kniver: vekt | 810.0 gr | 28.57 oz |
| Bruttovekt ved forsendelse | 452 kg | 996 lb |
| Emballasjevolum | 1.33 m3 | 47.0 cu ft |
| Emballert forsendelses størrelse | 800.0*2030.0*820.0 mm | |
| Embalert forsendelses størrelse | 2.62*6.65*2.70 ft |
