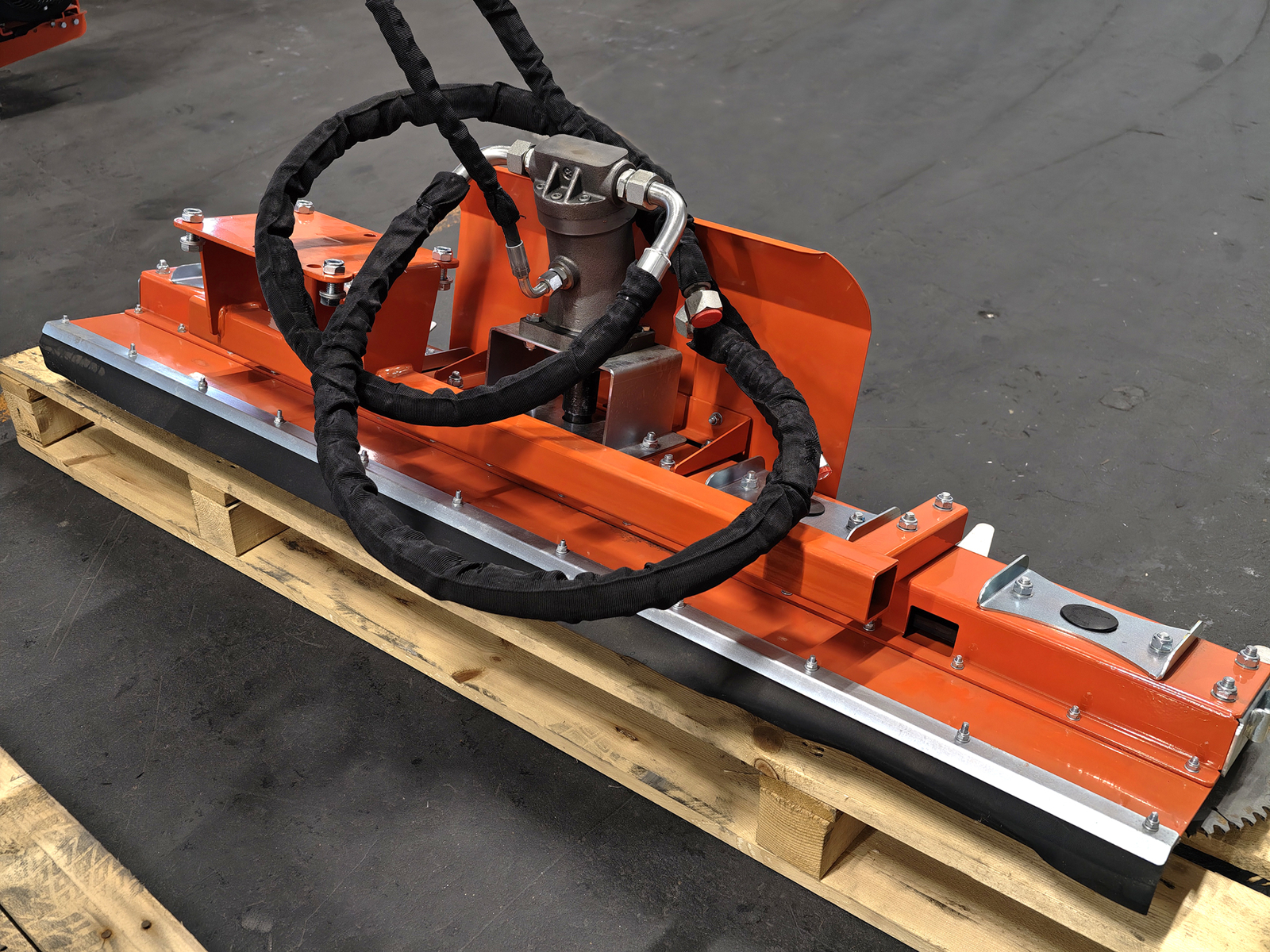

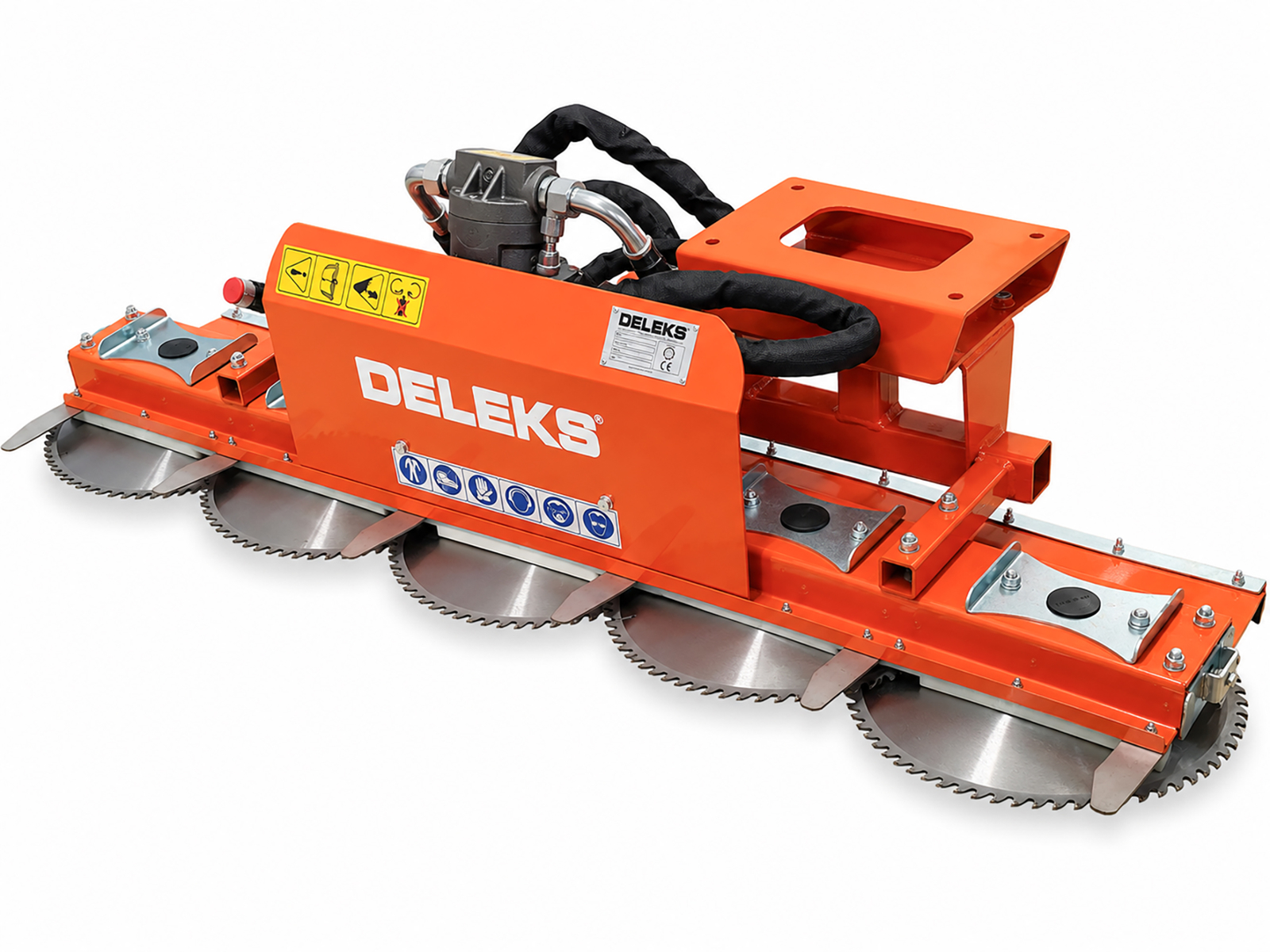

Hydraulisk grensag med 5 sagblad 160 cm CUTTER-5 med stempelmotor, til gravemaskin eller armklipper
DETALJER

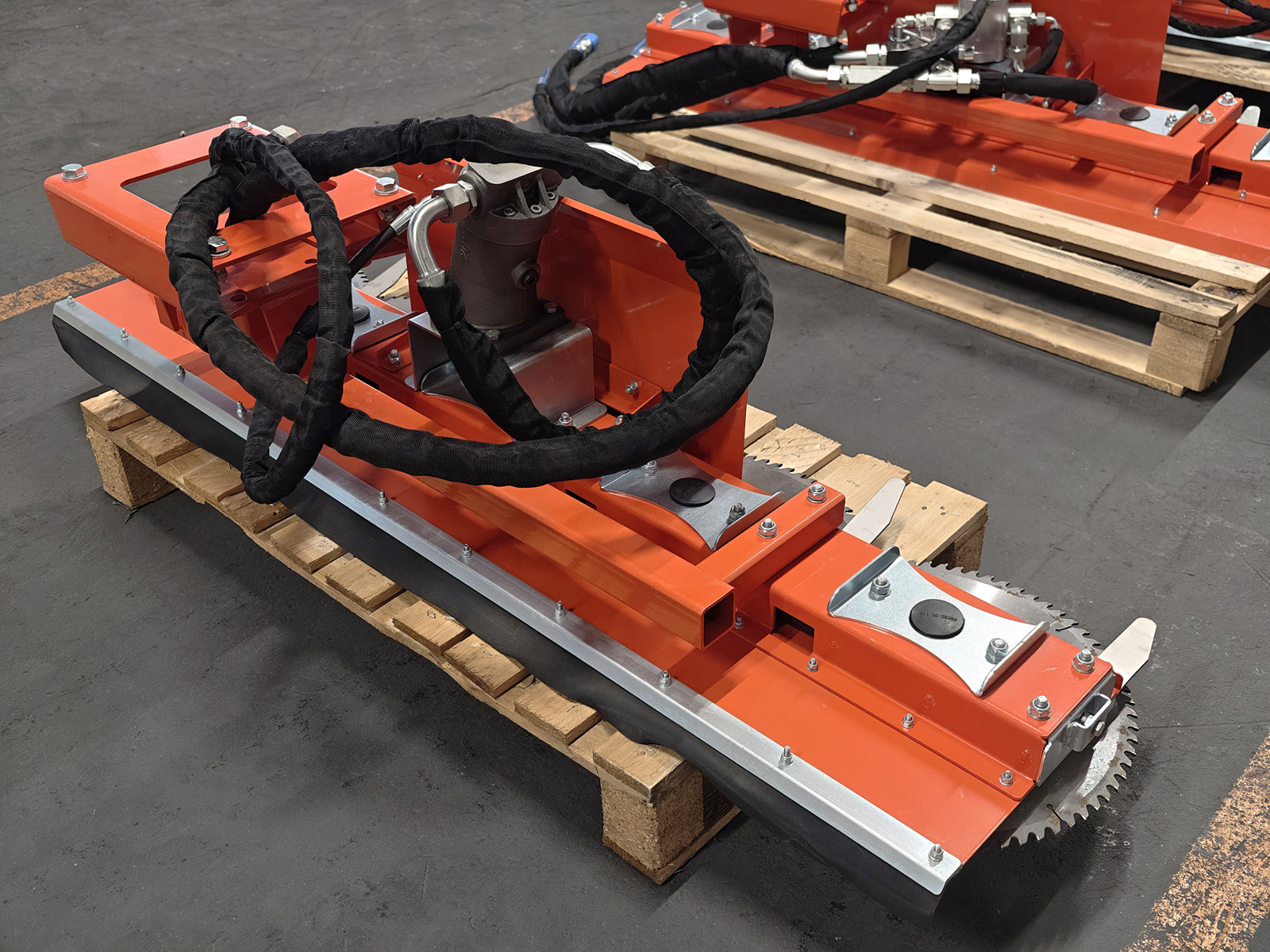

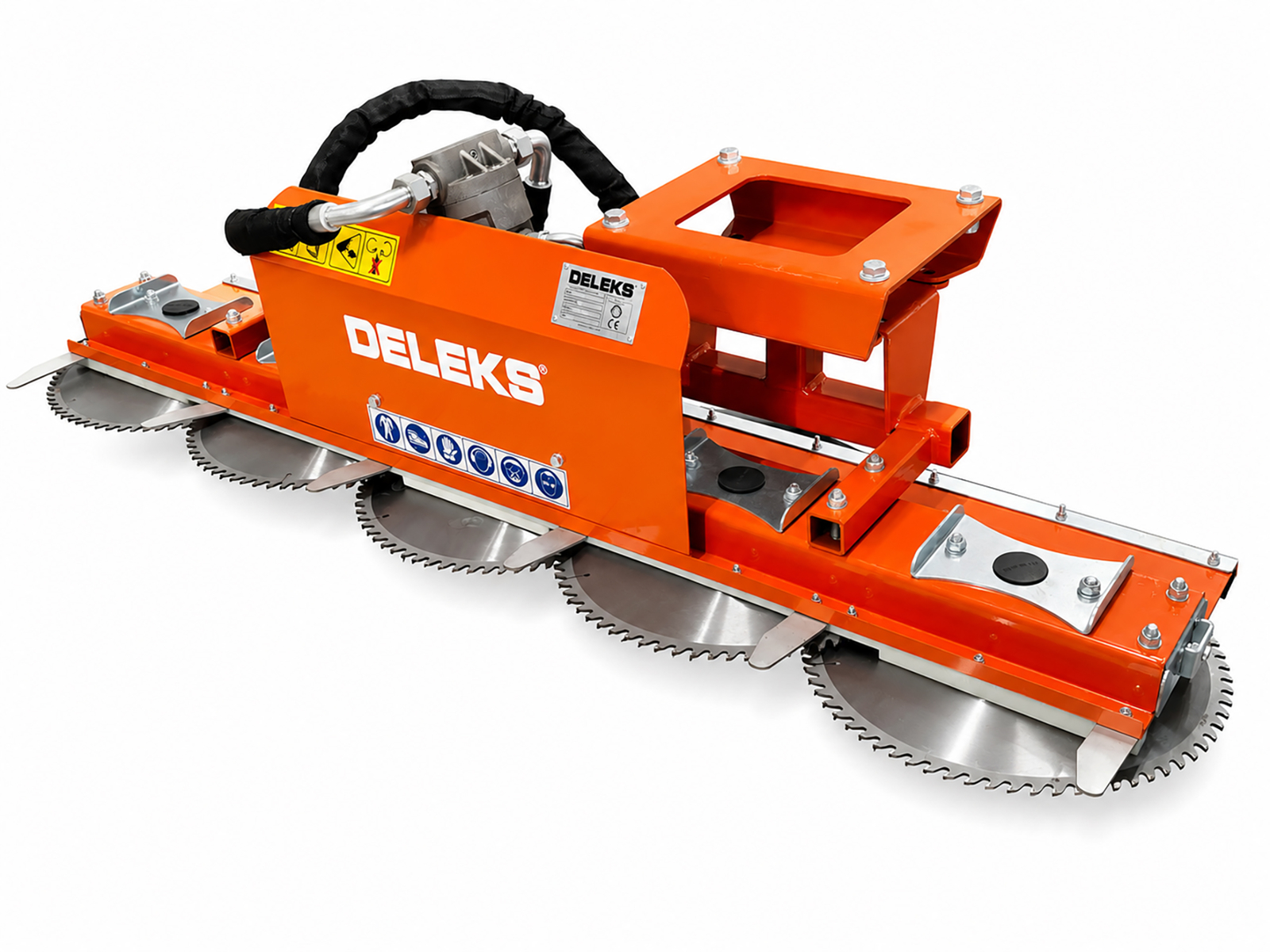

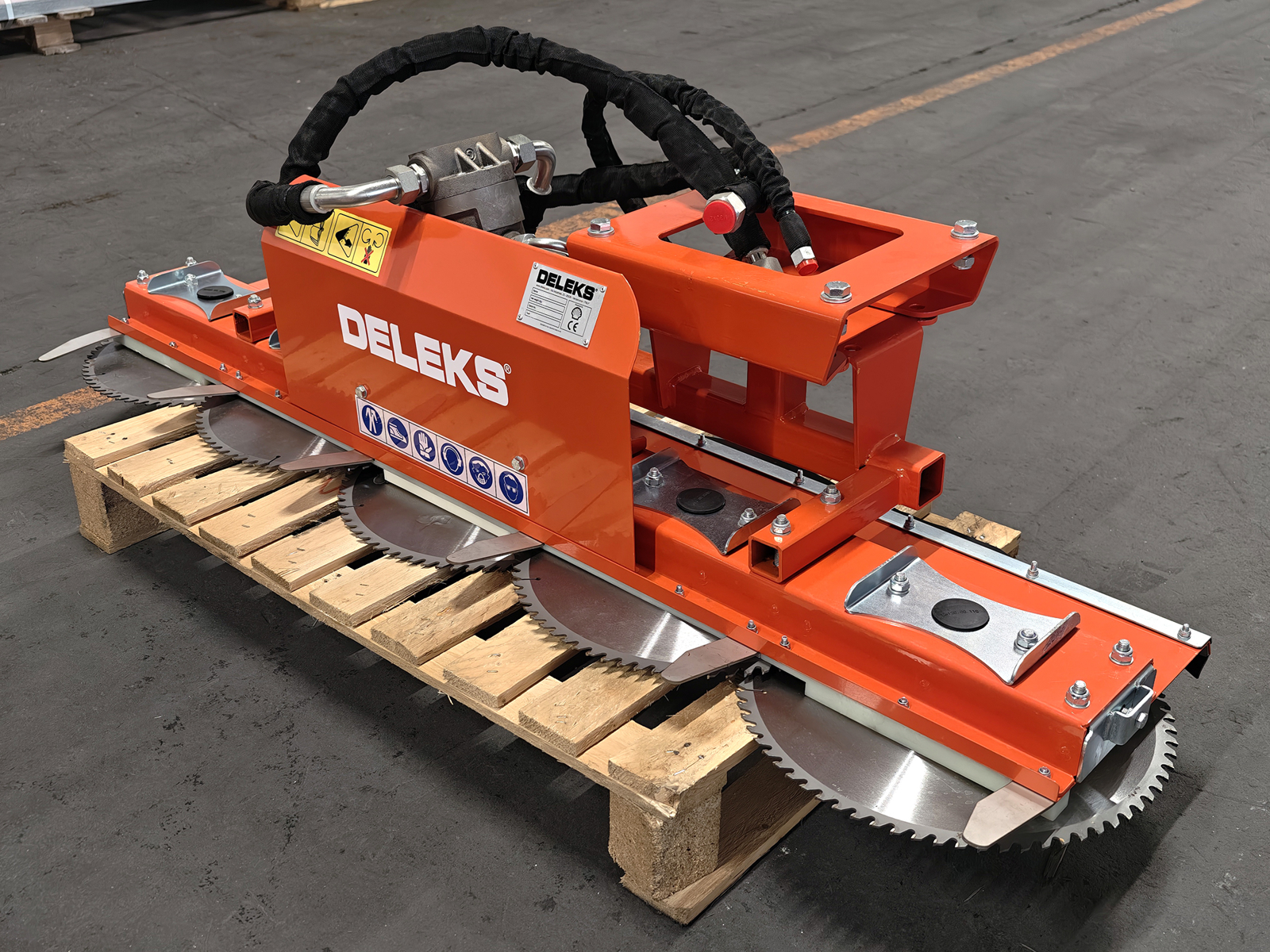

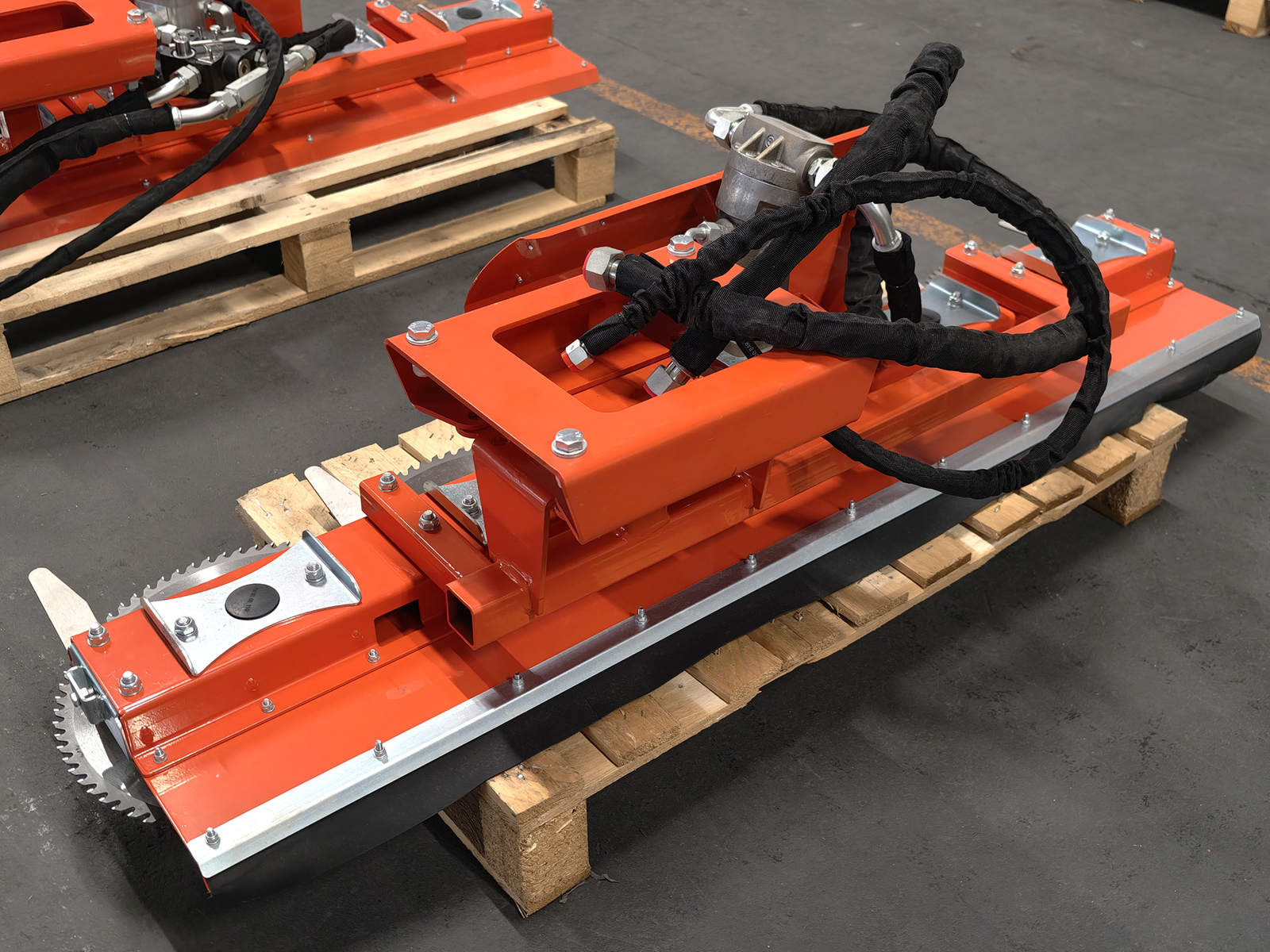

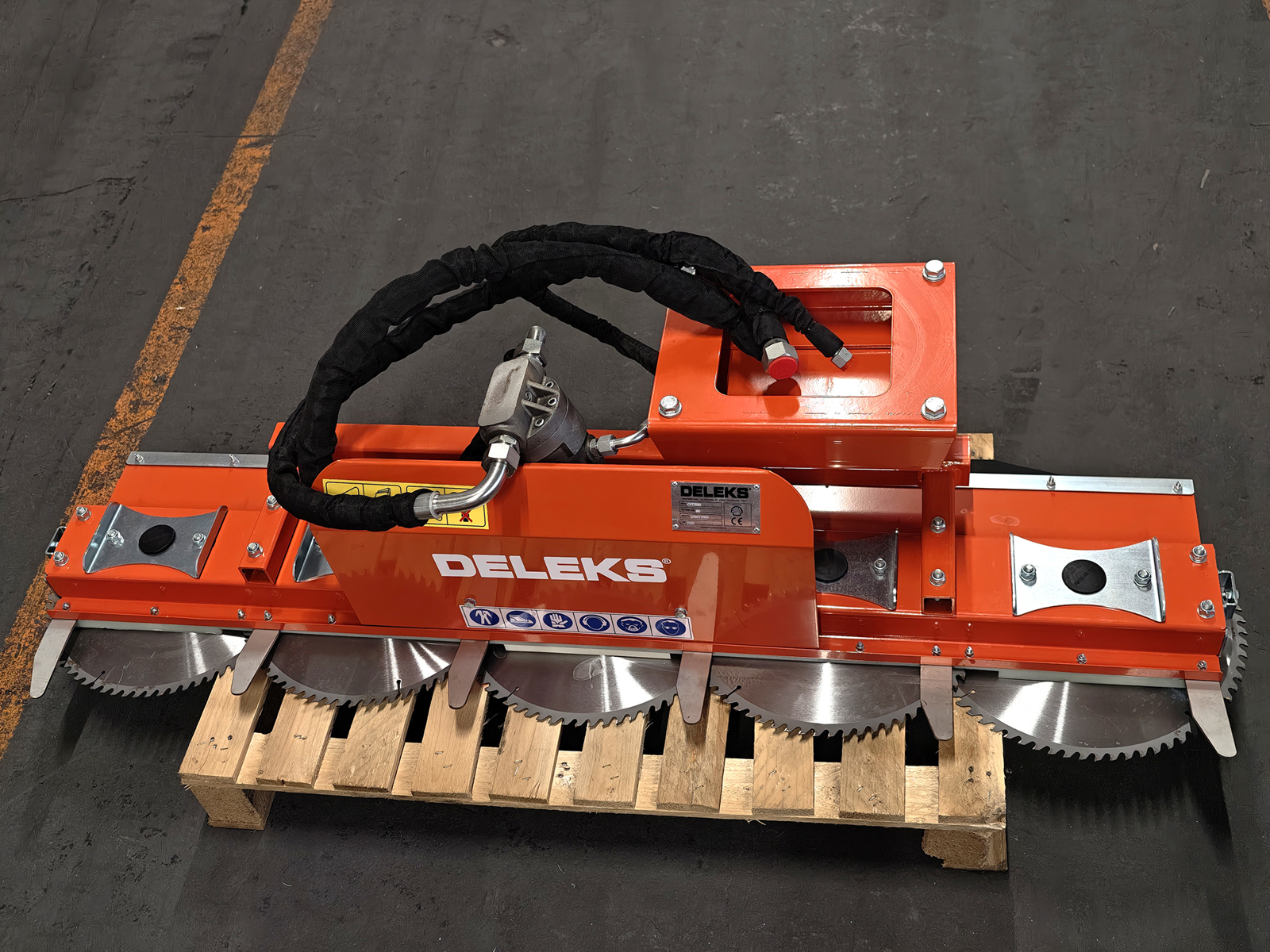

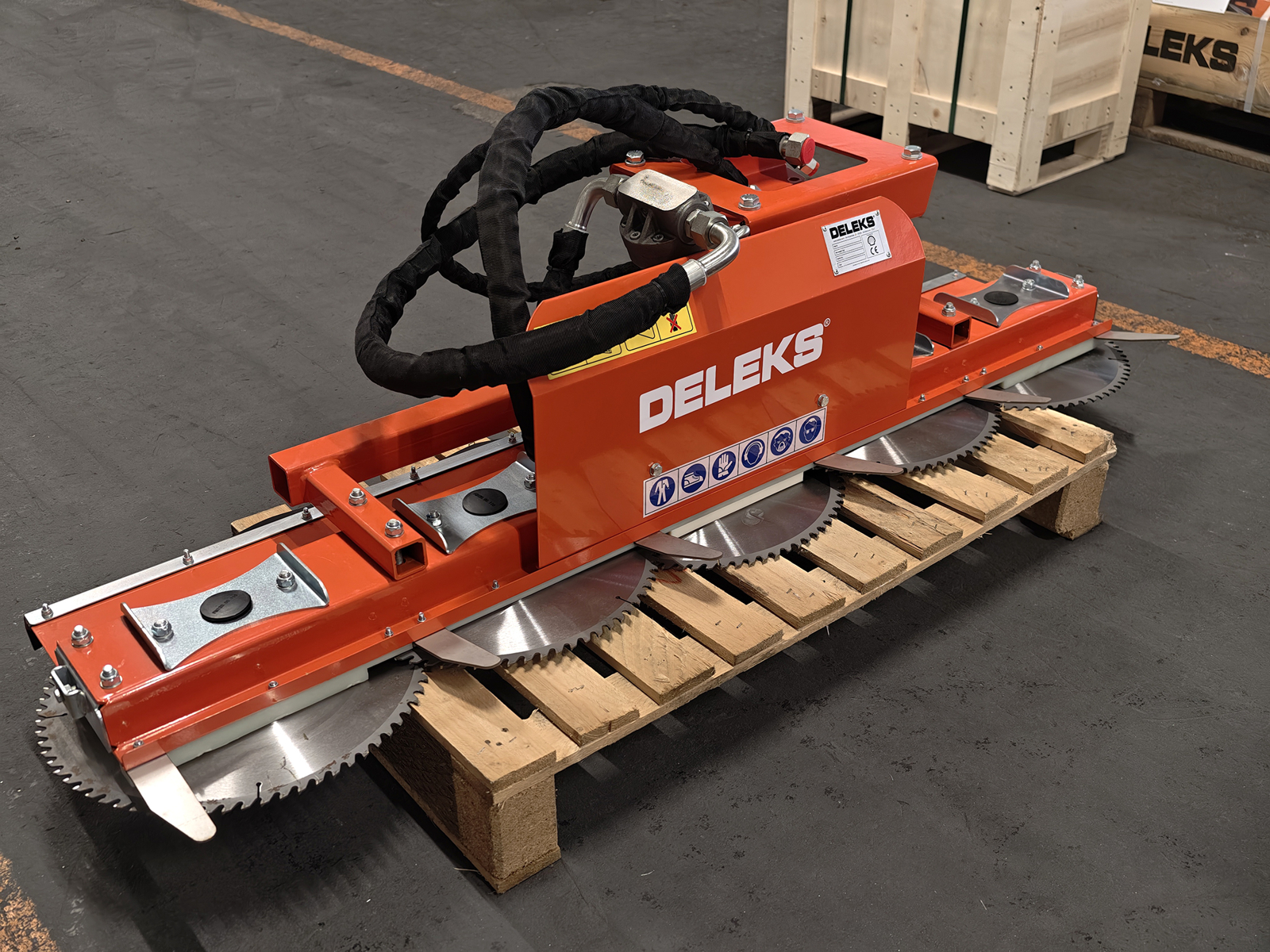

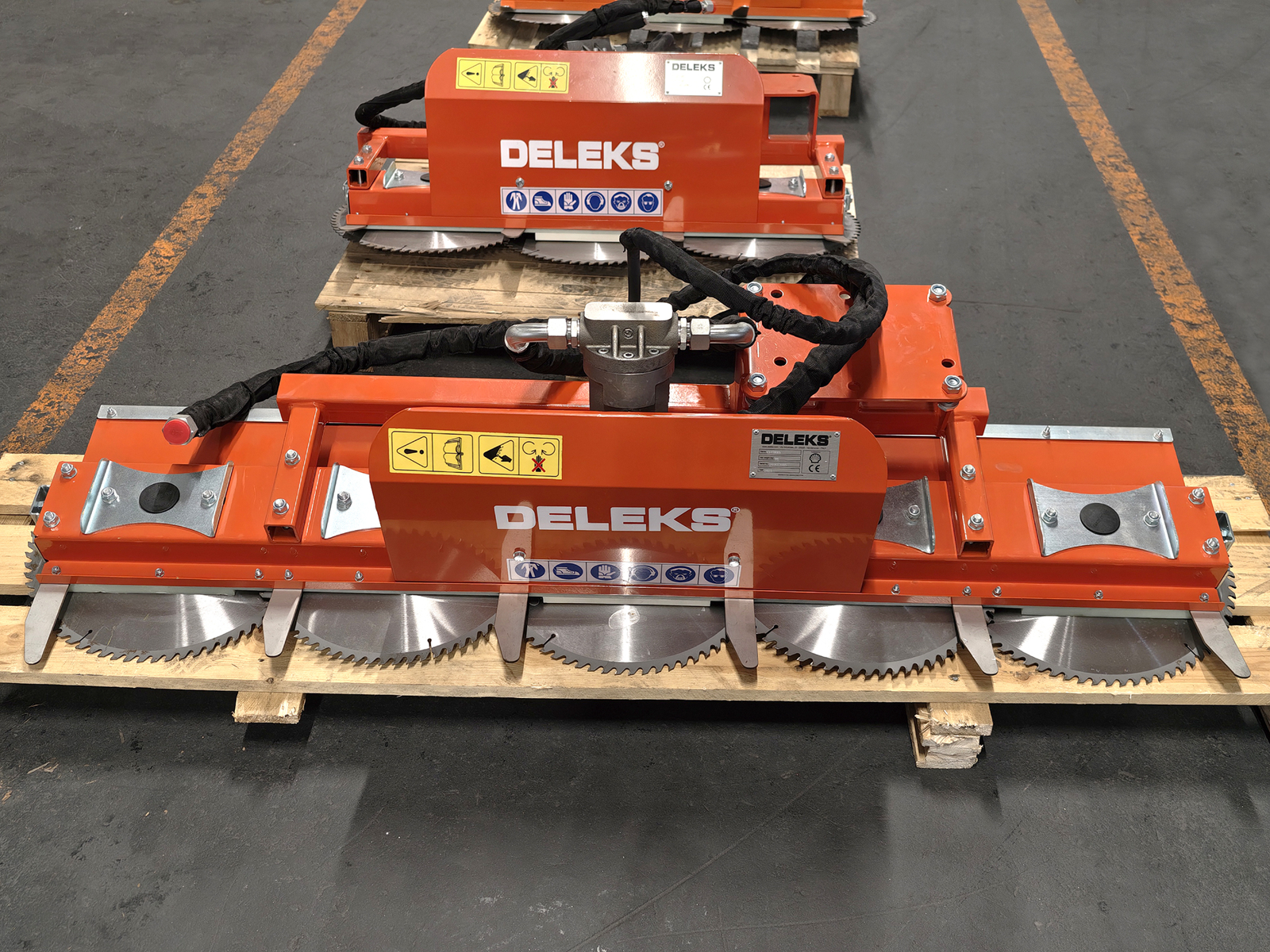

Hydraulisk grensag med 5 sagblad, stempelmotor og 160 cm kappebredde, DELEKS® CUTTER-5: grensagen til gravemaskin eller armklipper som kapper forvedede hekker og greiner opptil ca. 9 cm i diameter. De 5 sagbladene på 400 mm har 72 tenner hver, med hardmetallskjær av wolframkarbid, og gir et raskt, rent snitt uten flising ved beskjæring av hekker og alleer, langs veikanter, skråninger og grøfter, i frukthager og vinmarker. Stempelmotoren på 23 cm³ per omdreining, toveis og med drenering, har høyere dreiemoment og bedre virkningsgrad enn en orbitalmotor og holder ytelsen under belastning: den driver bladene med 4 reimer og arbeider med 70-90 l/min olje ved 140-180 bar. Den veier 86 kg. Den er sertifisert av ECO Certificazioni og har 2 års garanti; fraktkostnadene vises i handlekurven.
Hvilke maskiner den passer til
CUTTER-5 monteres på gravemaskiner med ekstrahydraulikk og på armklippere til traktor. Av DELEKS® minigraverne passer den på S280 og S380: det må monteres en dreneringsslange på gravemaskinen, en tjeneste som er kostnadsfri når sagen kjøpes sammen med minigraveren. På traktor trengs en hydraulisk arm: grensagen kobles ikke direkte til trepunktsfestet. Med 160 cm kappebredde veier den 86 kg. For anlegg med mindre oljemengde finnes HR-DISC-5, med tannhjulsmotor (35-50 l/min, 120-160 bar); med 3 sagblad og 100 cm kappebredde finnes HR-DISC-3 og CUTTER3, på 60 og 58 kg.

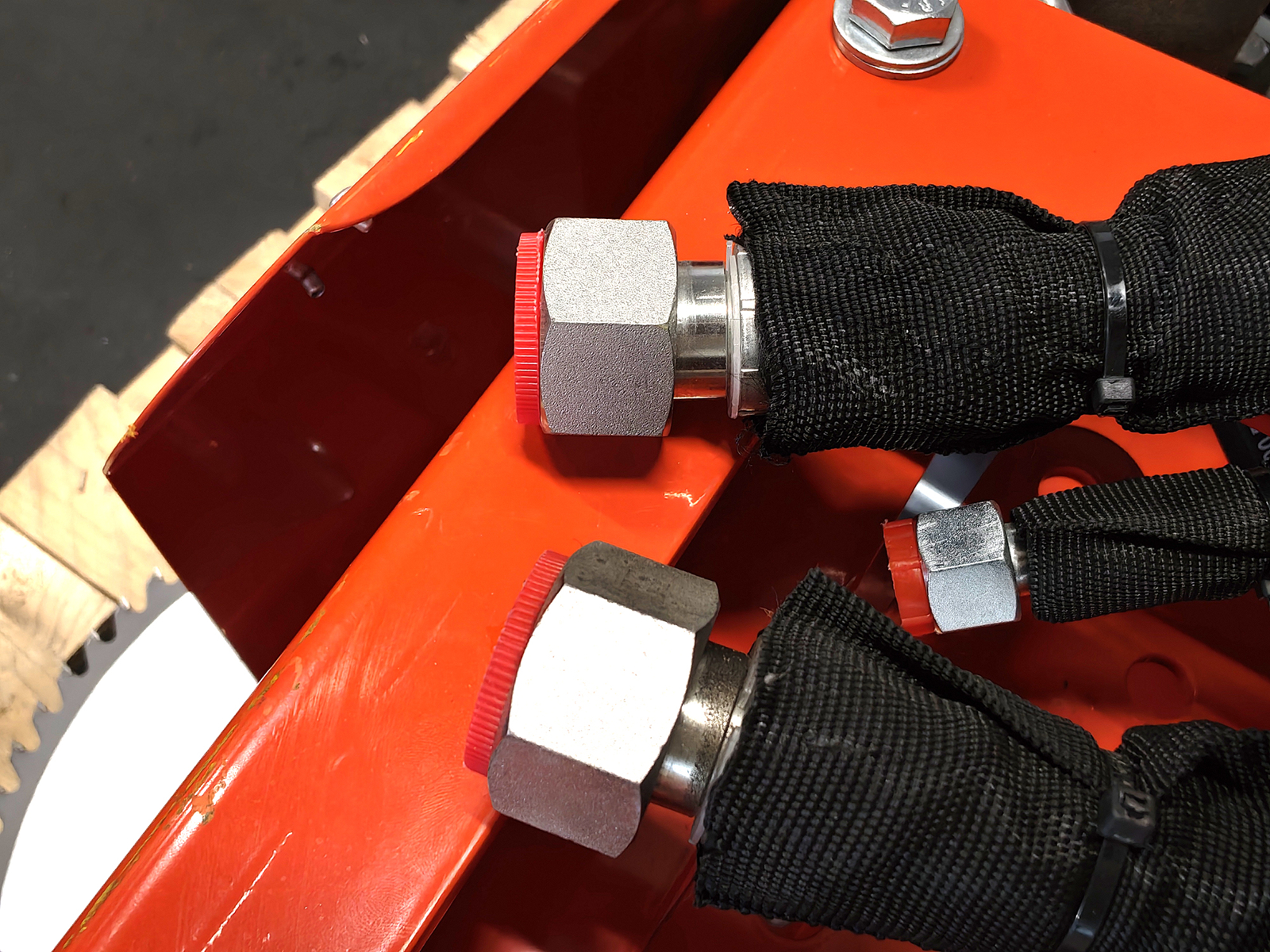

Hydraulisk tilkobling: oljemengde, trykk og drenering
CUTTER-5 arbeider med en oljemengde på 70-90 l/min og et arbeidstrykk på 140 til 180 bar; bladene går med 500 til 2800 o/min. Motoren er toveis og har drenering, som føres direkte tilbake til tanken. Hydraulikkslangene følger med. Maskinen må ha en fri returledning: over en viss oljemengde må oljen kunne gå direkte tilbake til tanken, uten overtrykk. Kontroller oljemengde og trykk i hydraulikken før bestilling: er du i tvil, holder det å oppgi modellen på maskinen.

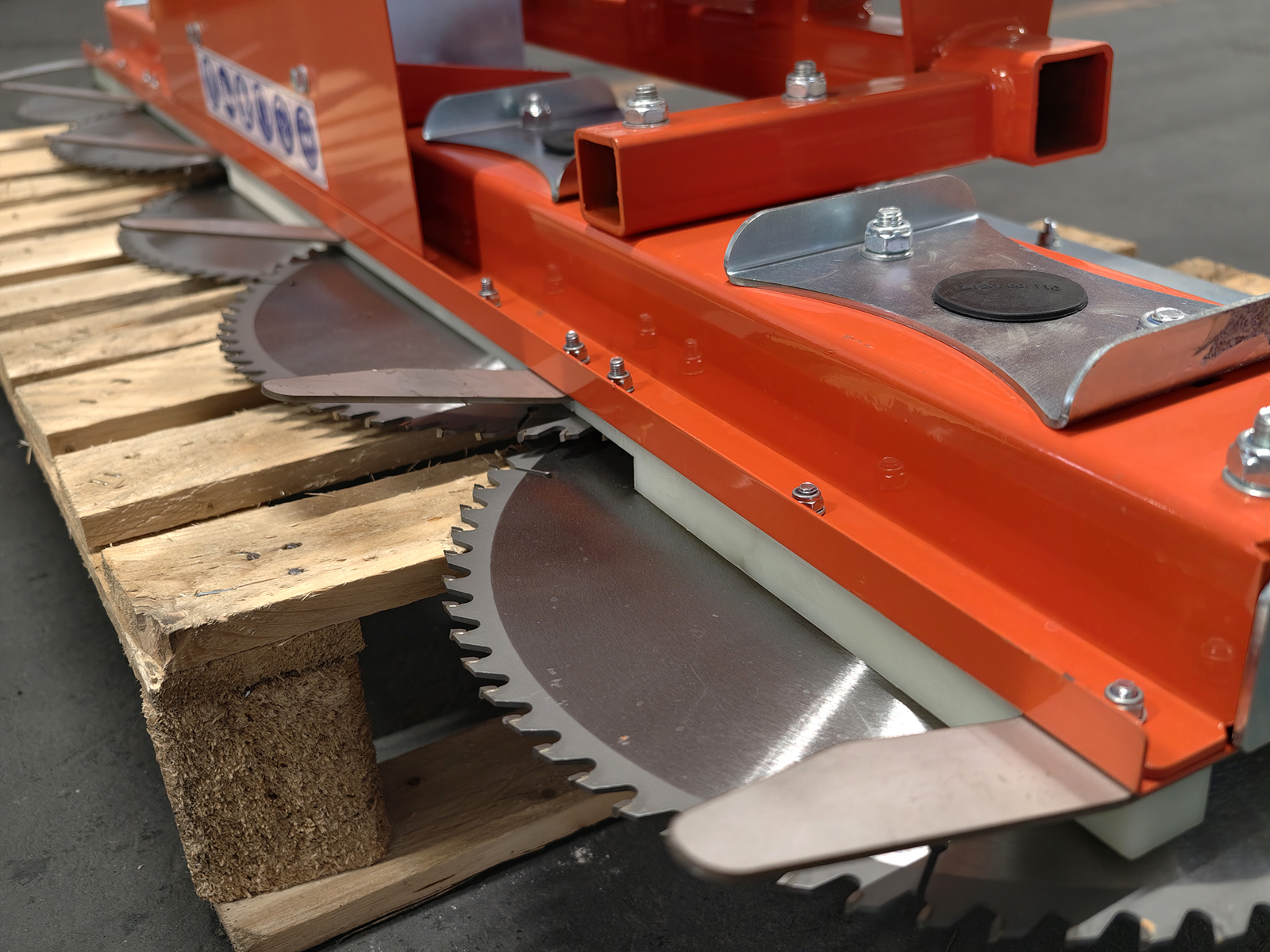

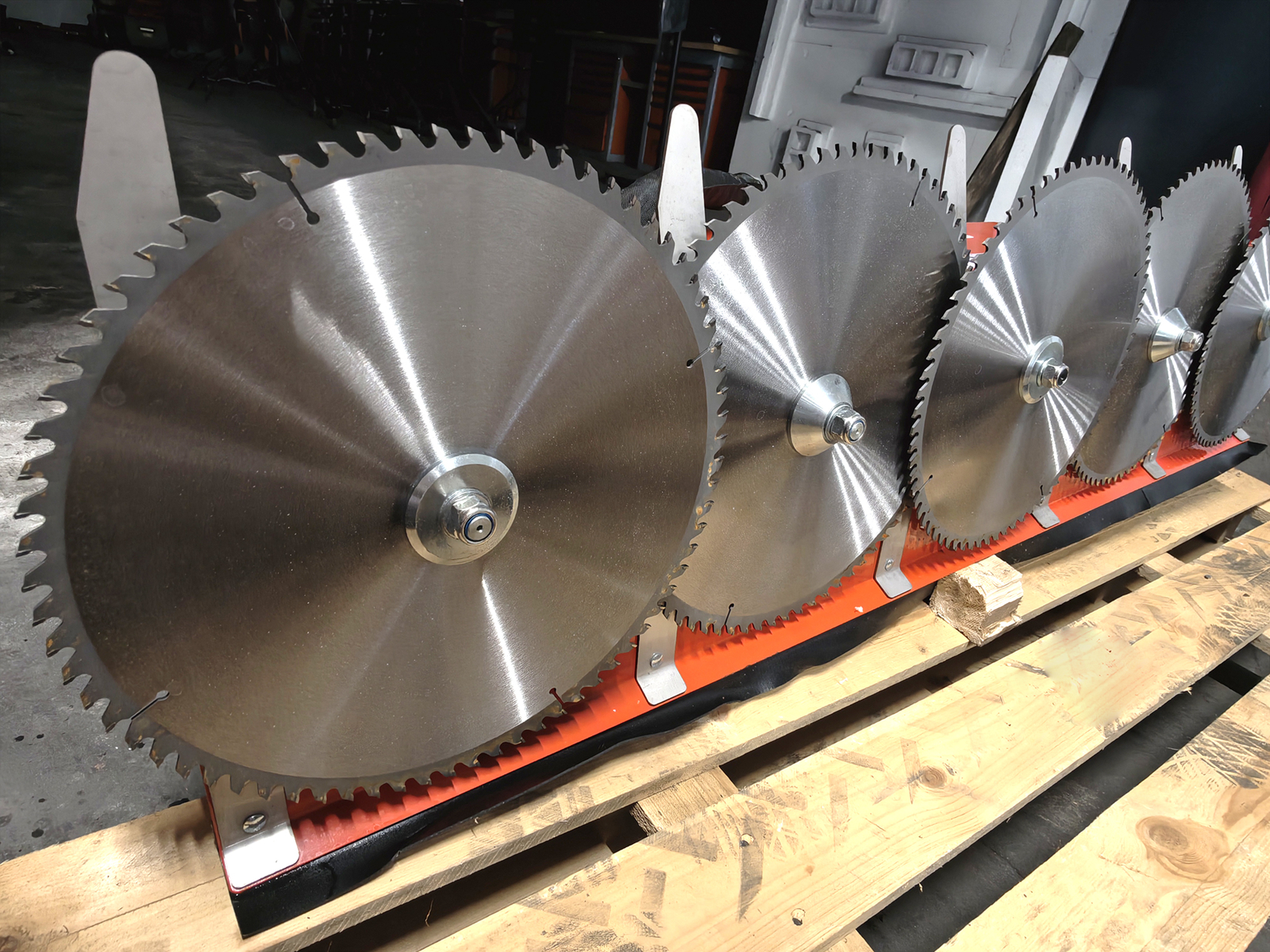

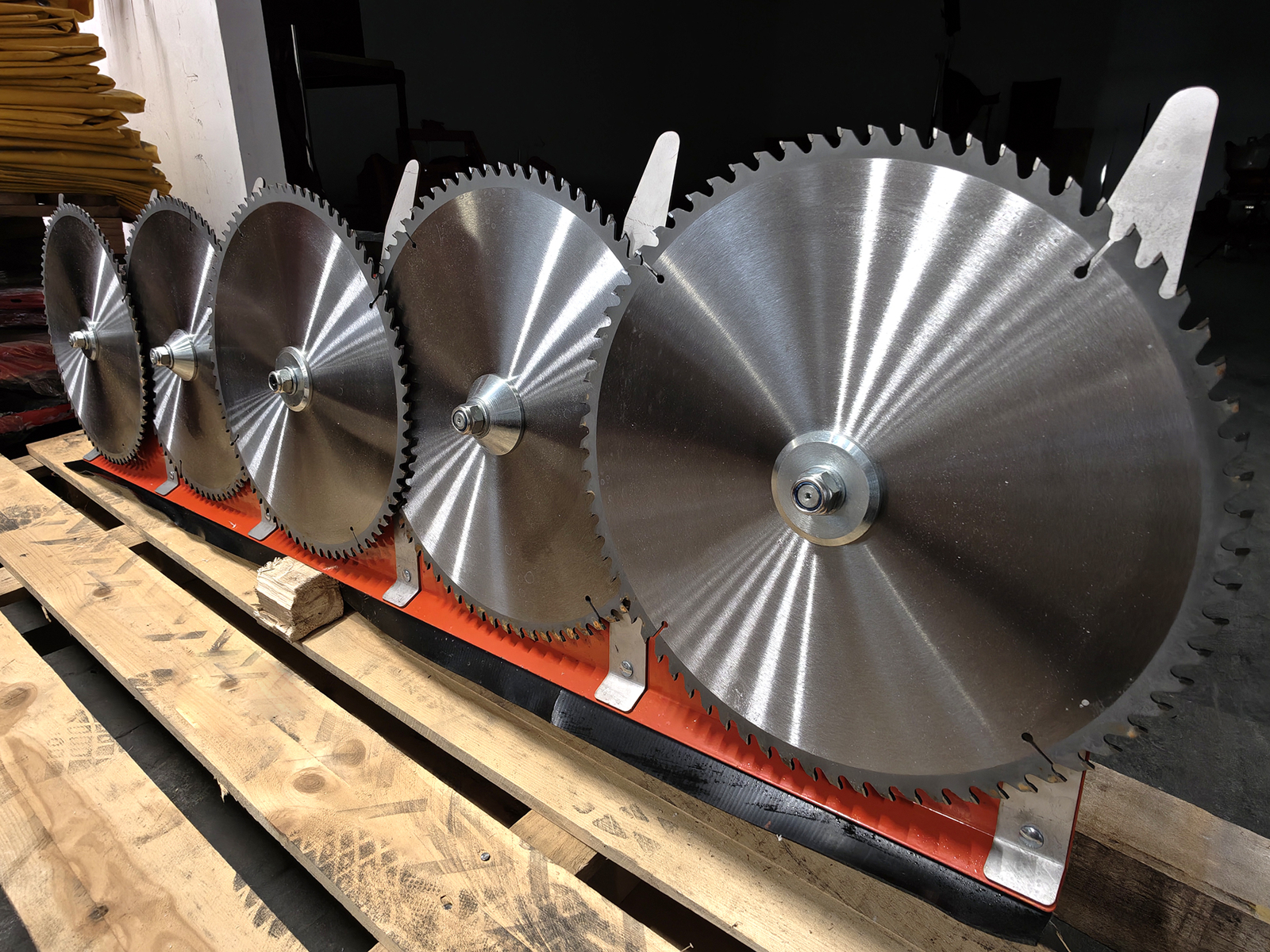

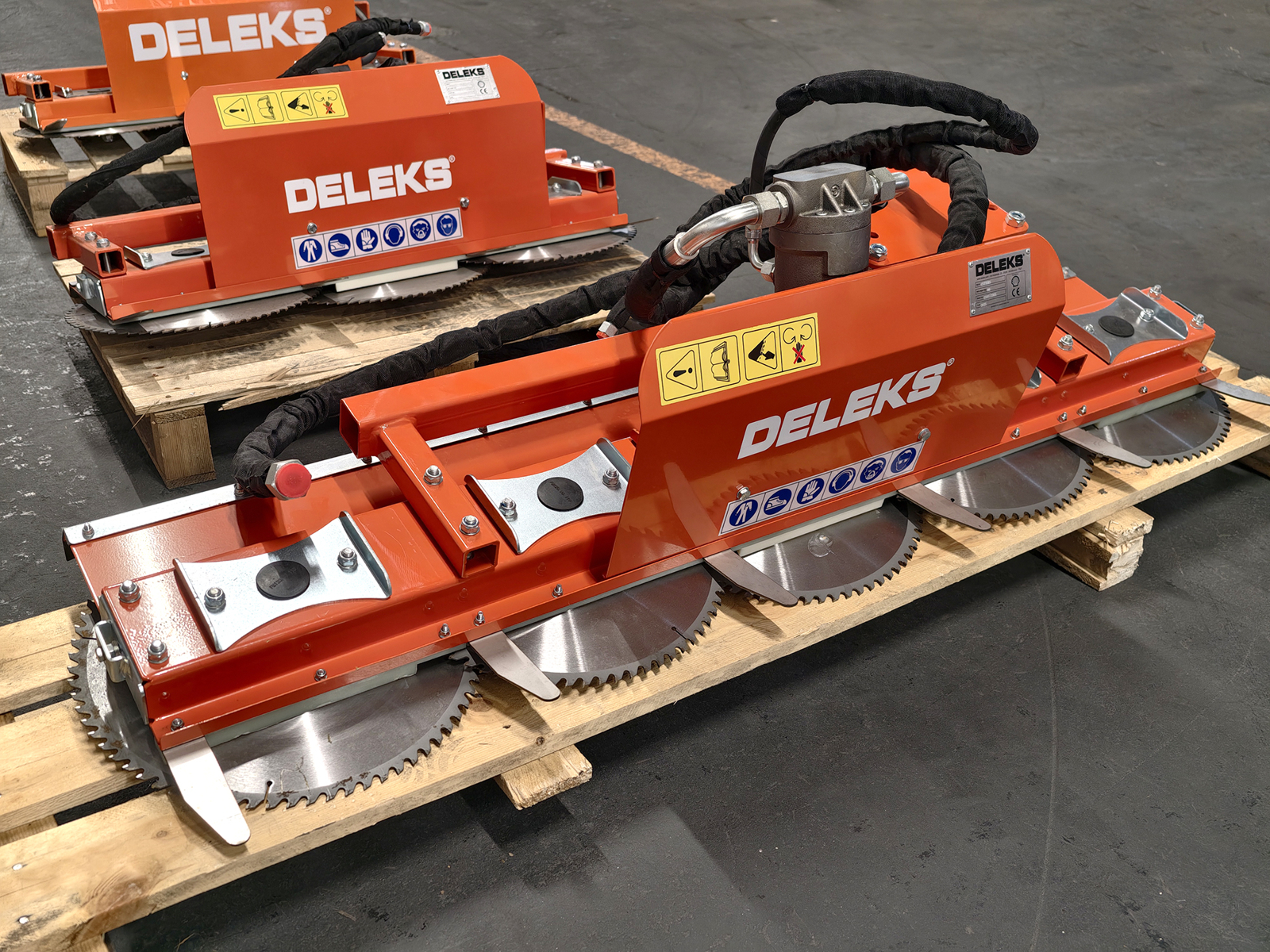

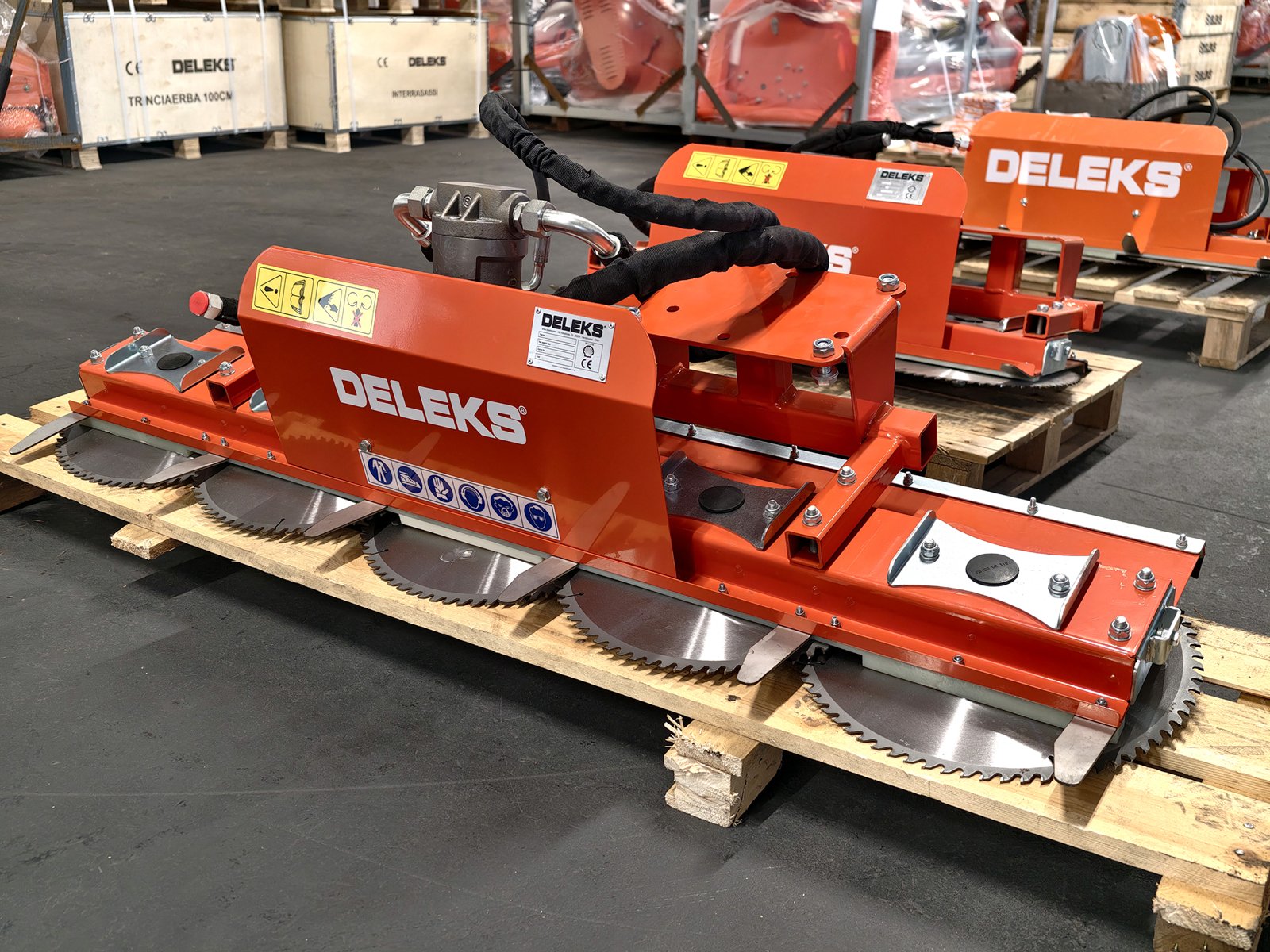

5 sagblad på 400 mm med 72 hardmetalltenner

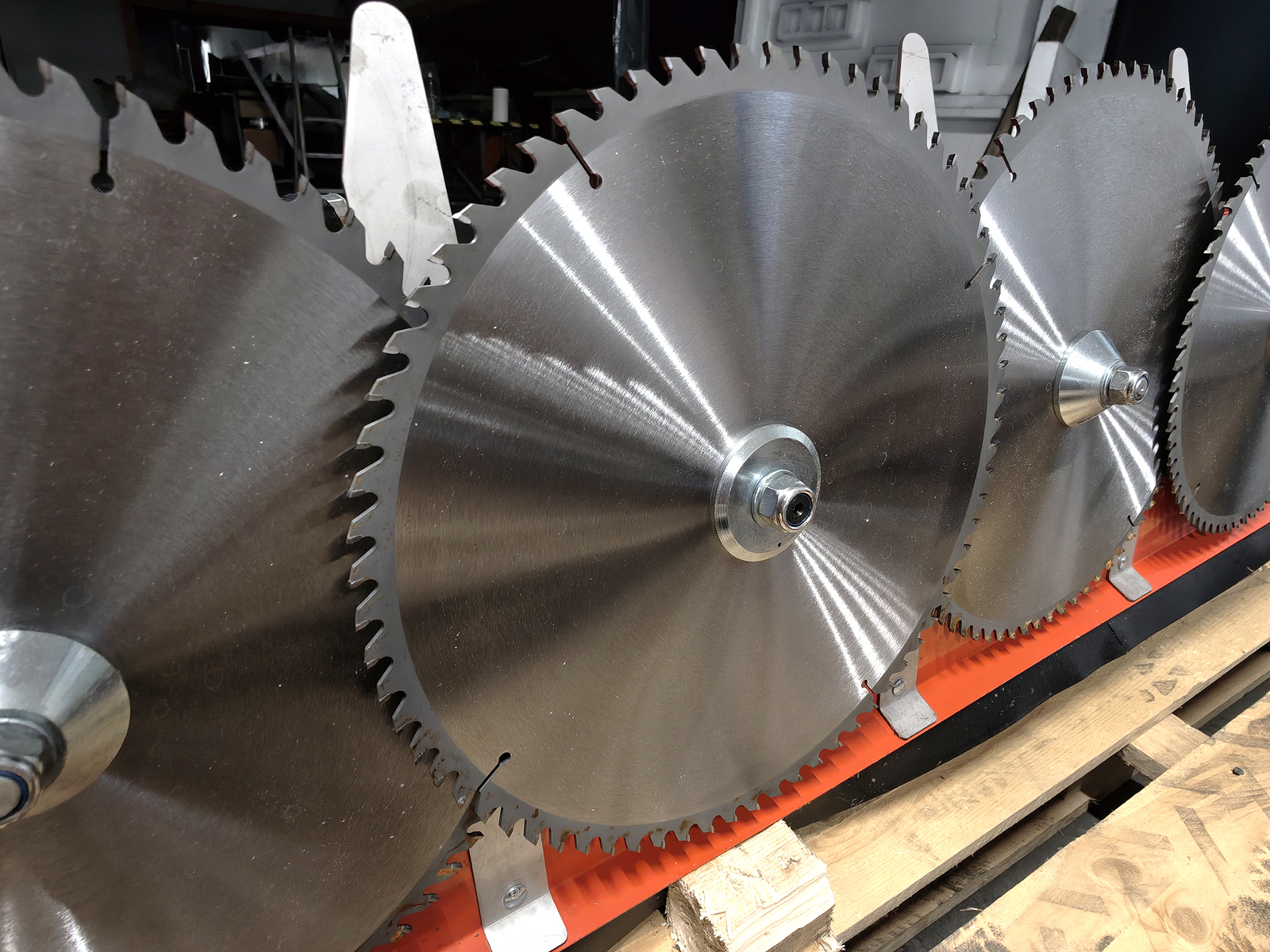

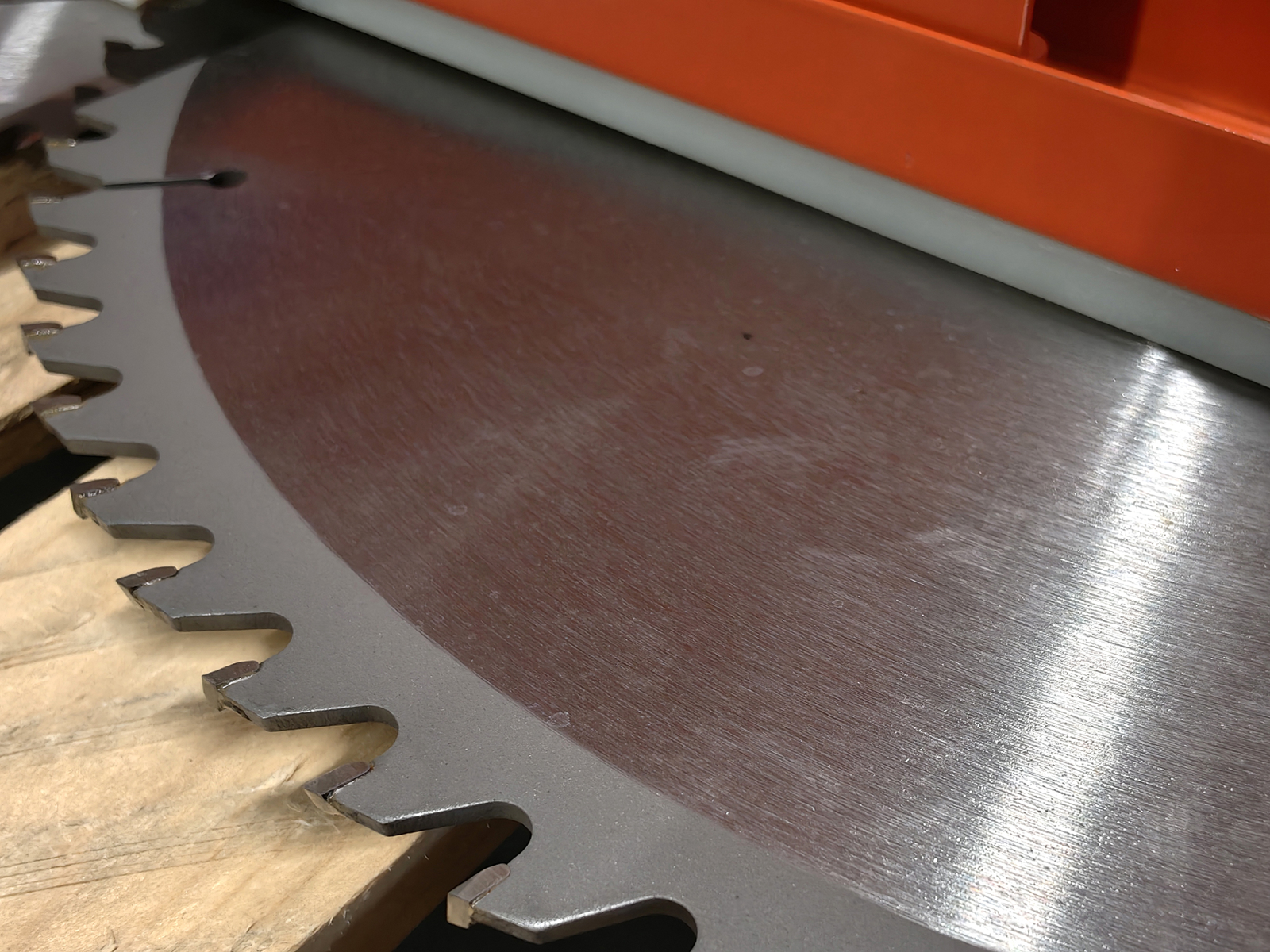

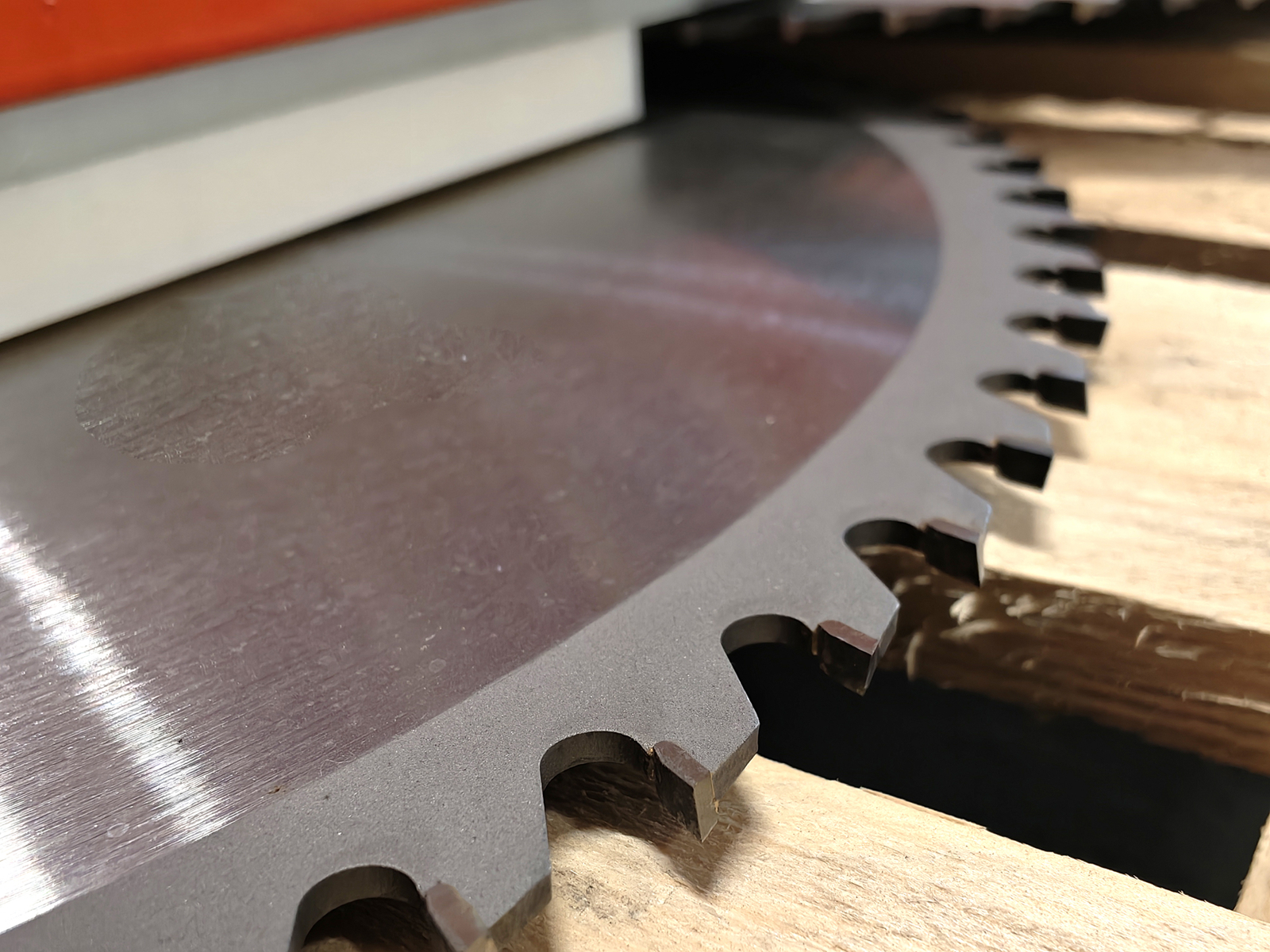

De 5 sagbladene, 400 mm i diameter, er av høyfast karbonstål: tykkelse 2,5 mm, senterhull på 30 mm. Hvert blad har 72 tenner med hardmetallskjær av wolframkarbid, 3,2 mm tykke: de kapper forvedede hekker og greiner opptil ca. 9 cm i diameter, med et raskt, rent snitt uten flising.

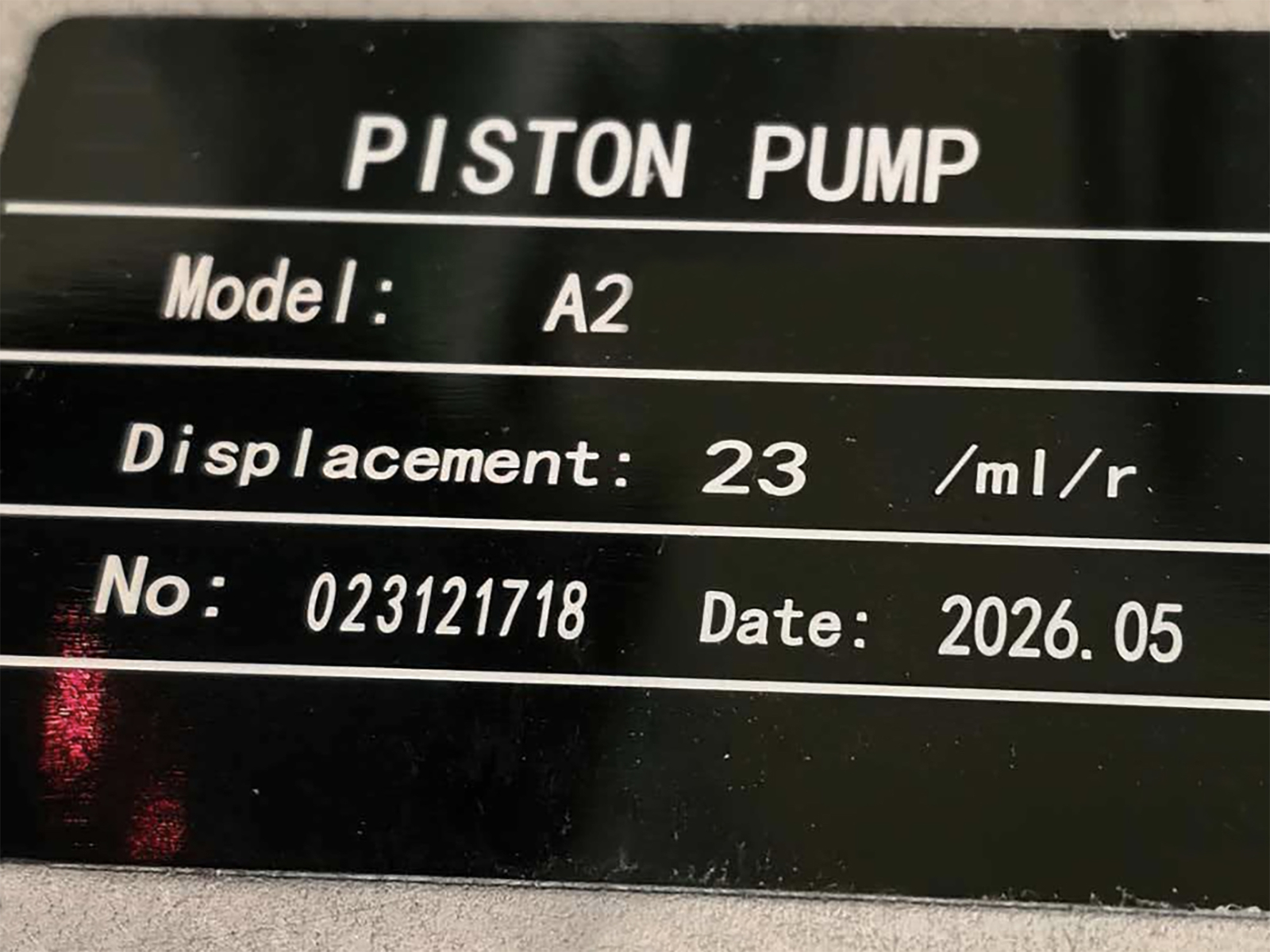

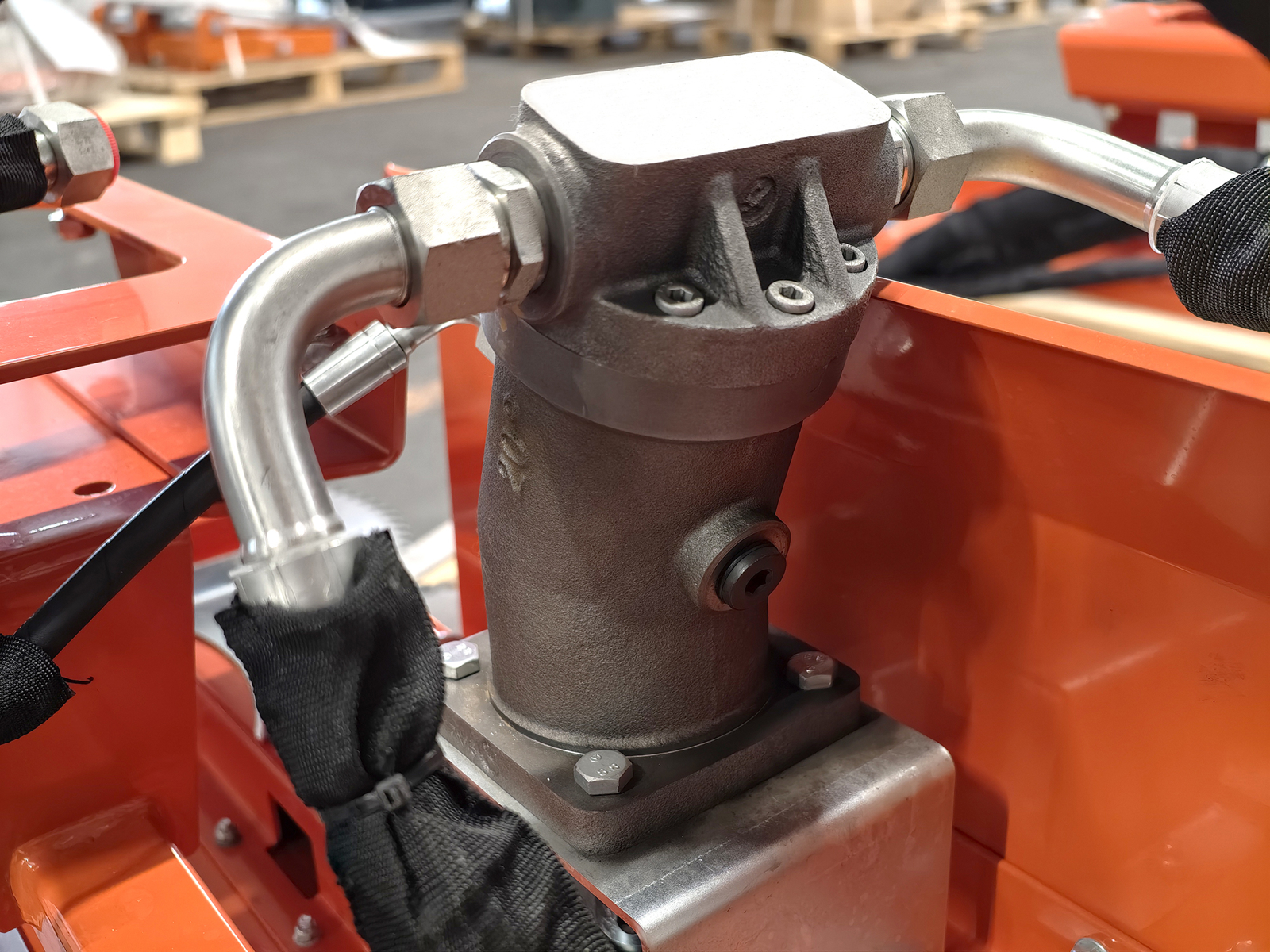

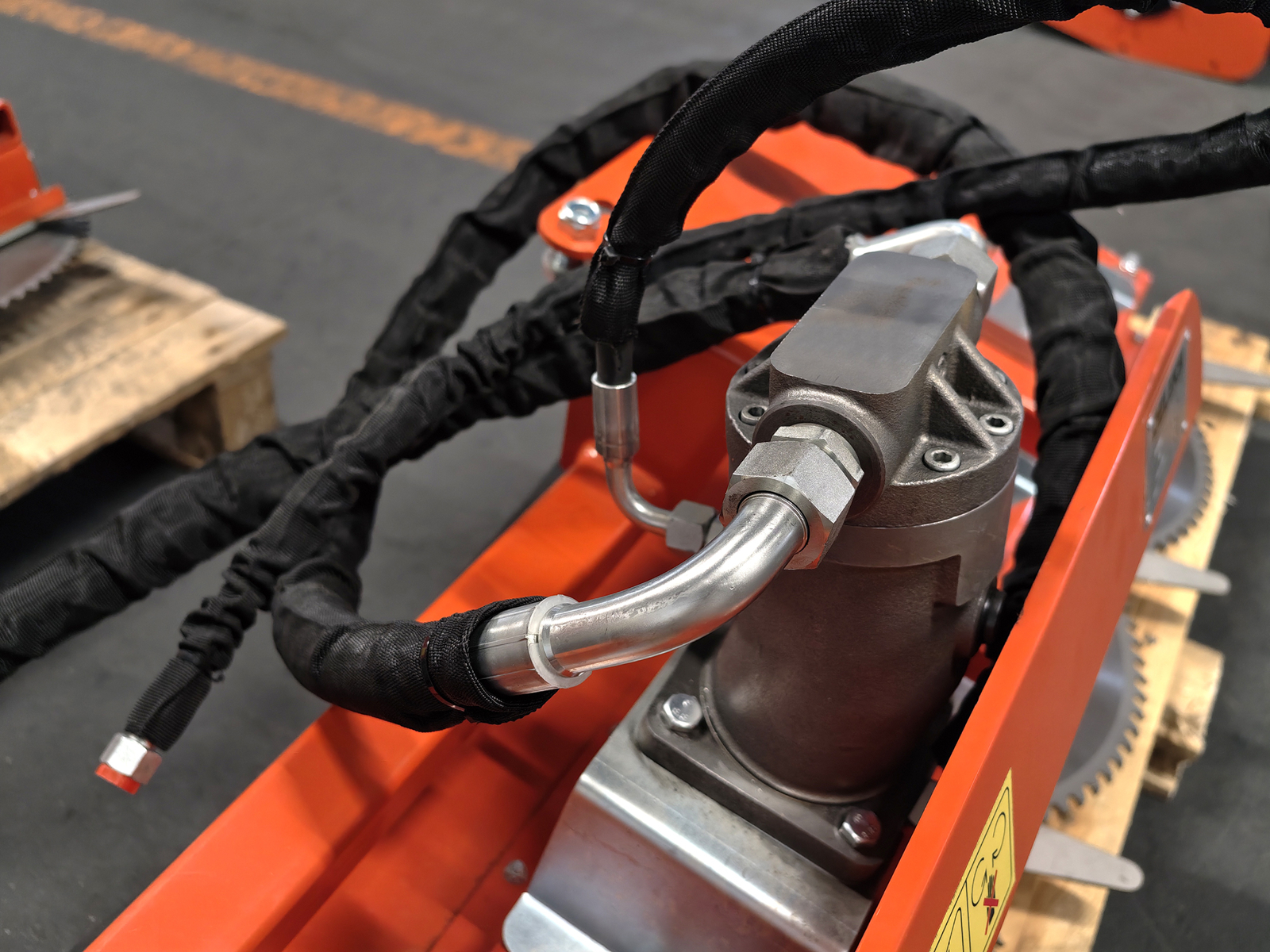

Stempelmotor og drift med 4 reimer

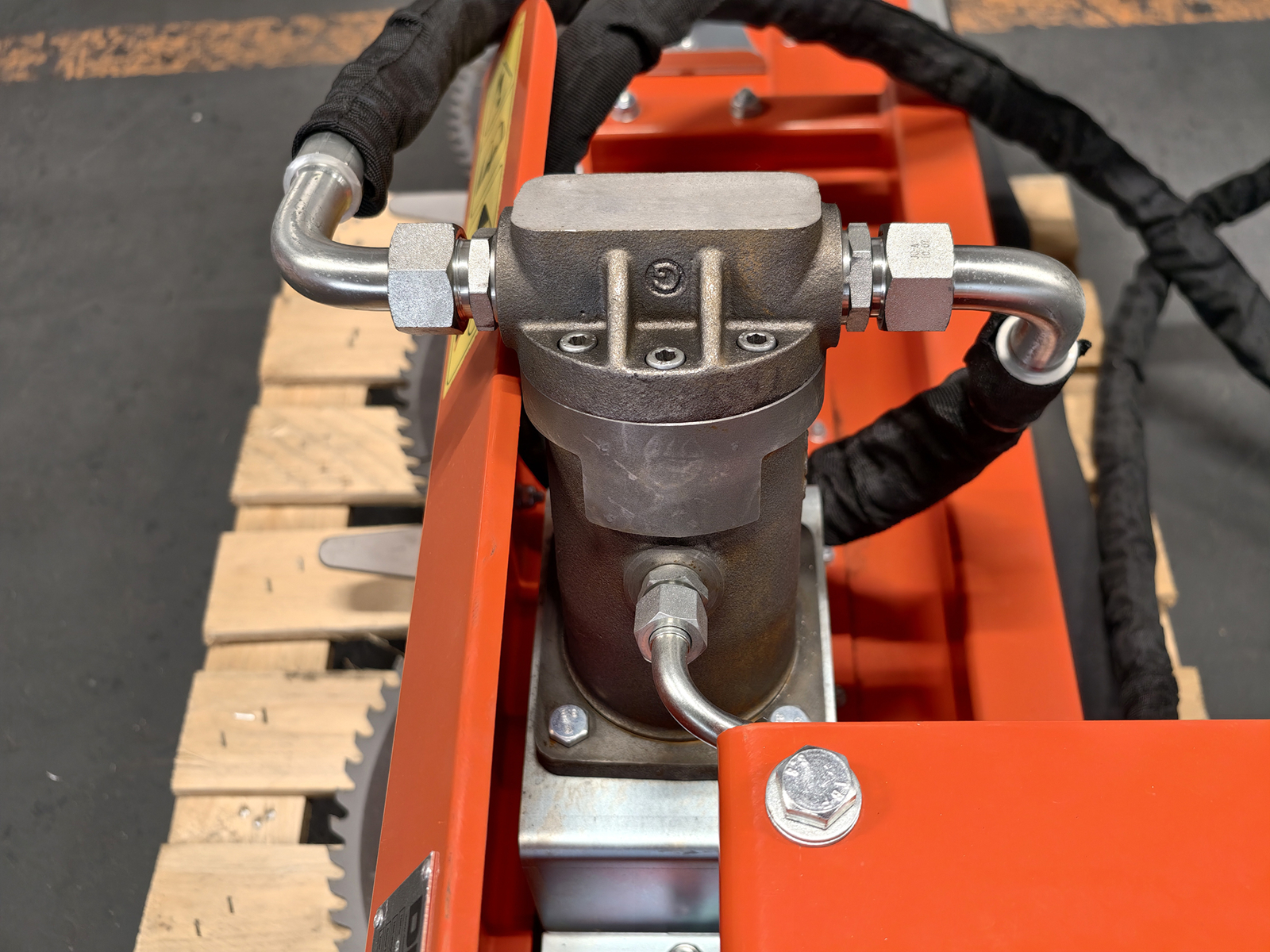

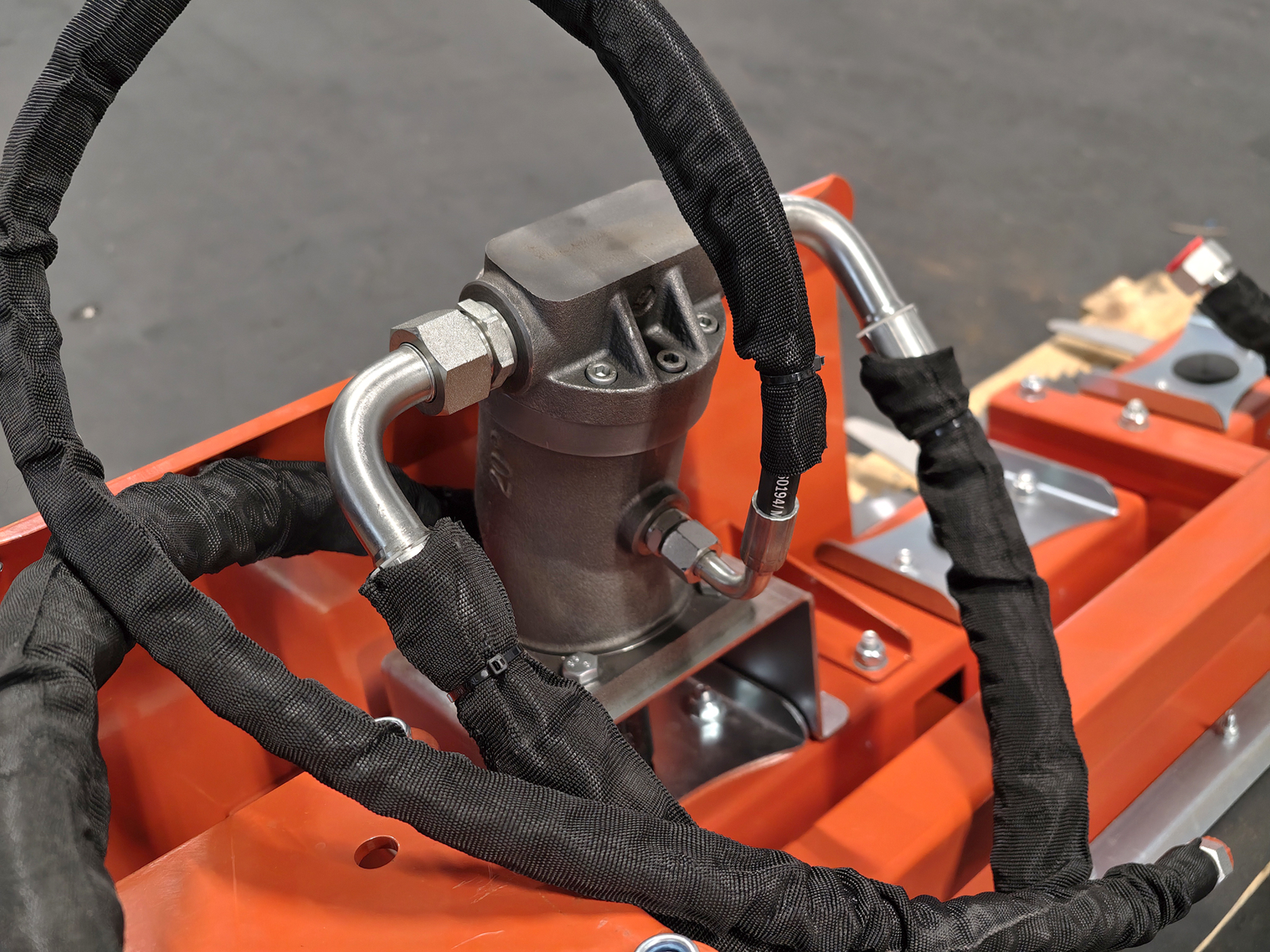

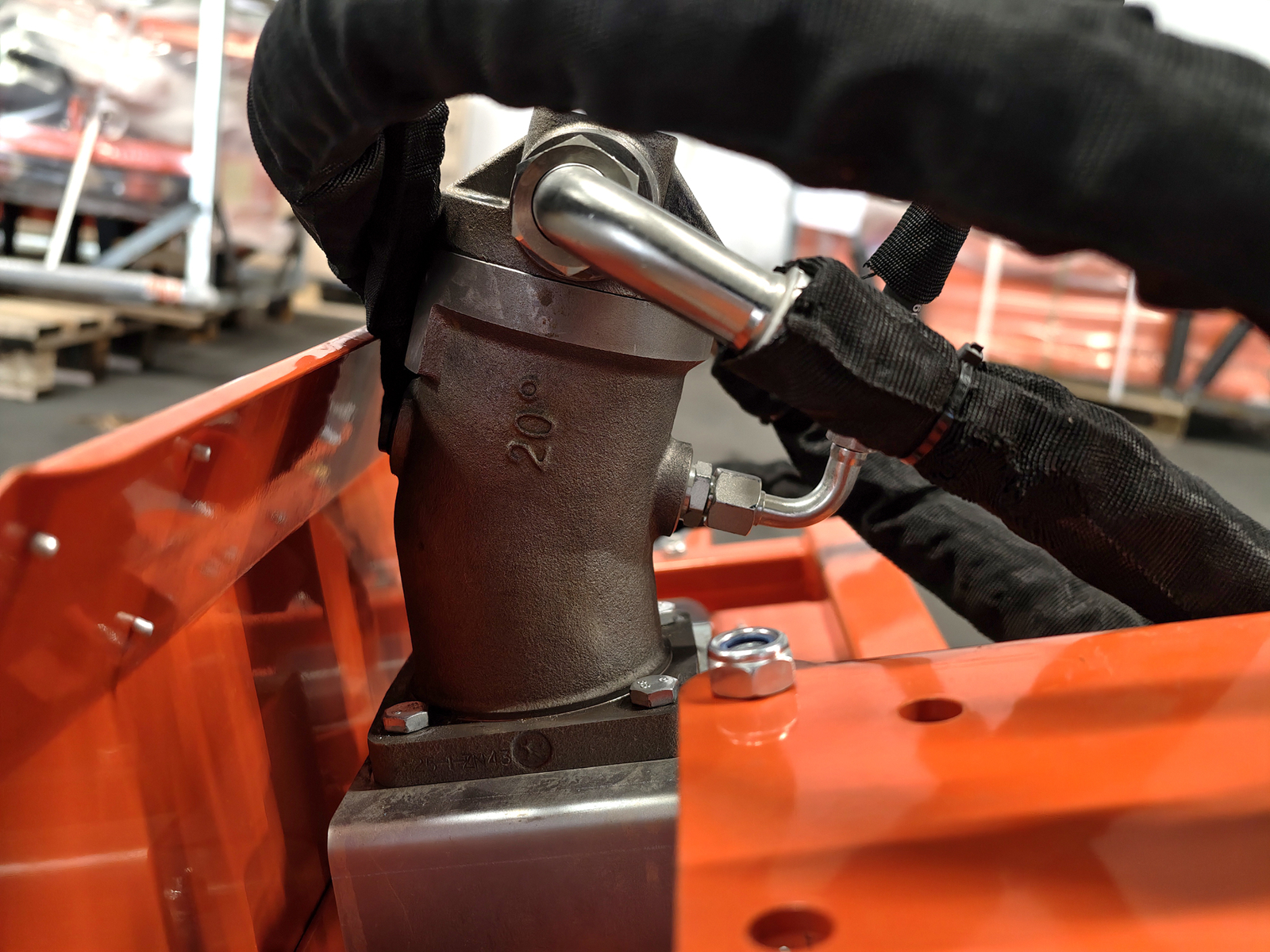

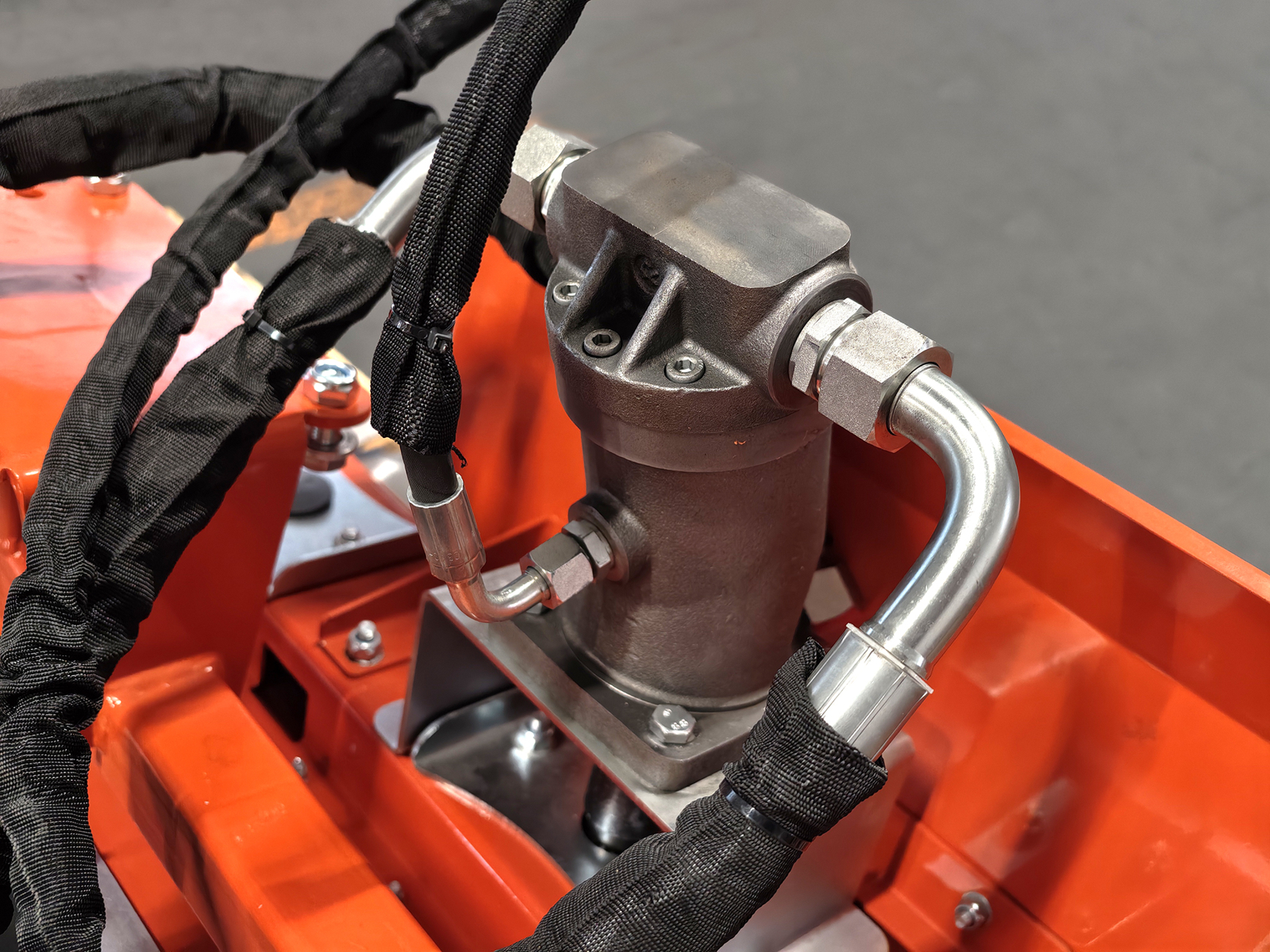

Stempelmotoren på 23 cm³ per omdreining er toveis og har drenering: sammenlignet med en orbitalmotor har den høyere dreiemoment og bedre virkningsgrad, og den holder ytelsen også under belastning og ved kontinuerlig bruk. Kraften overføres til bladene med 4 XPA907-reimer, som demper belastningene og reduserer vibrasjonene.

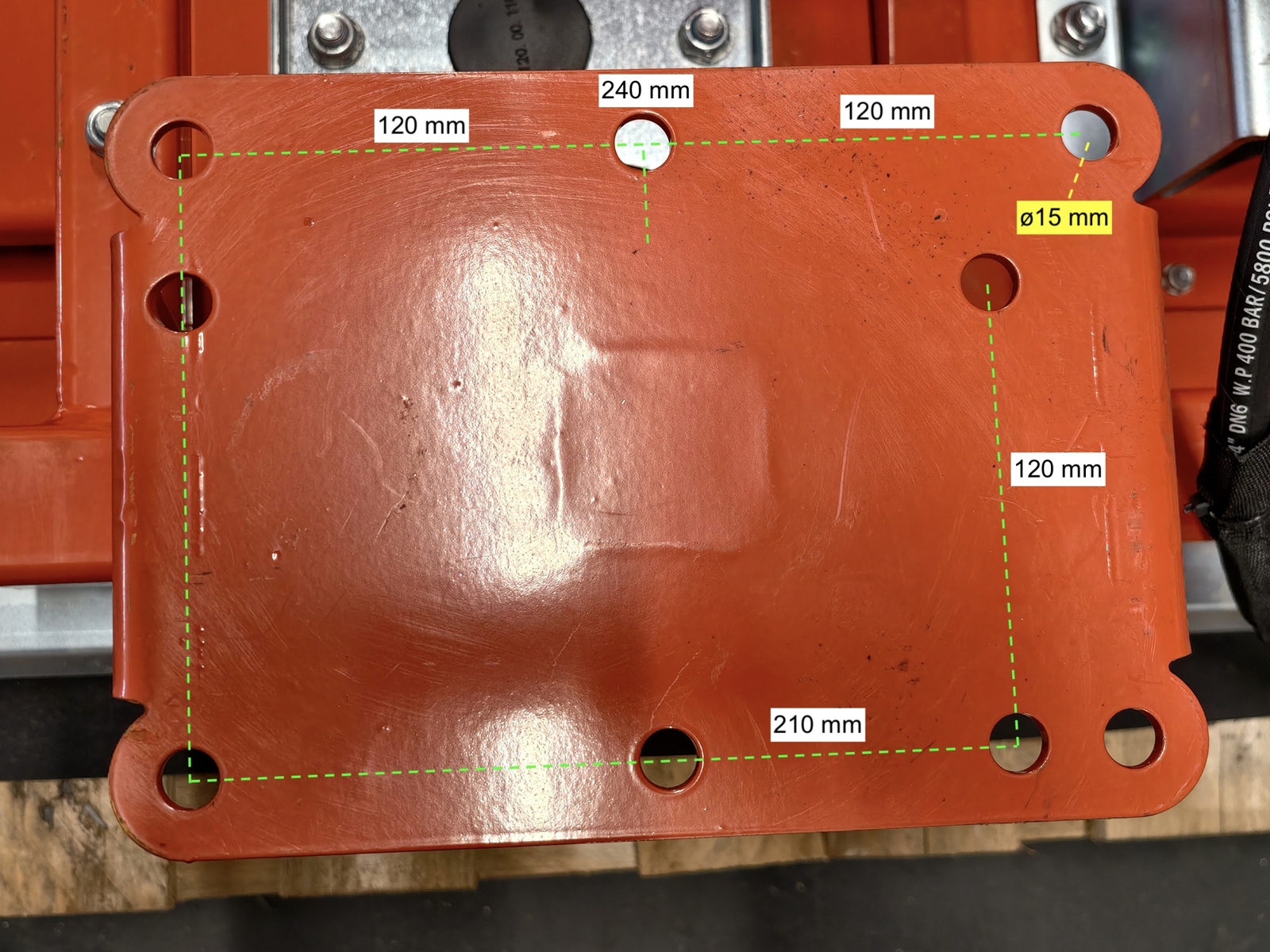

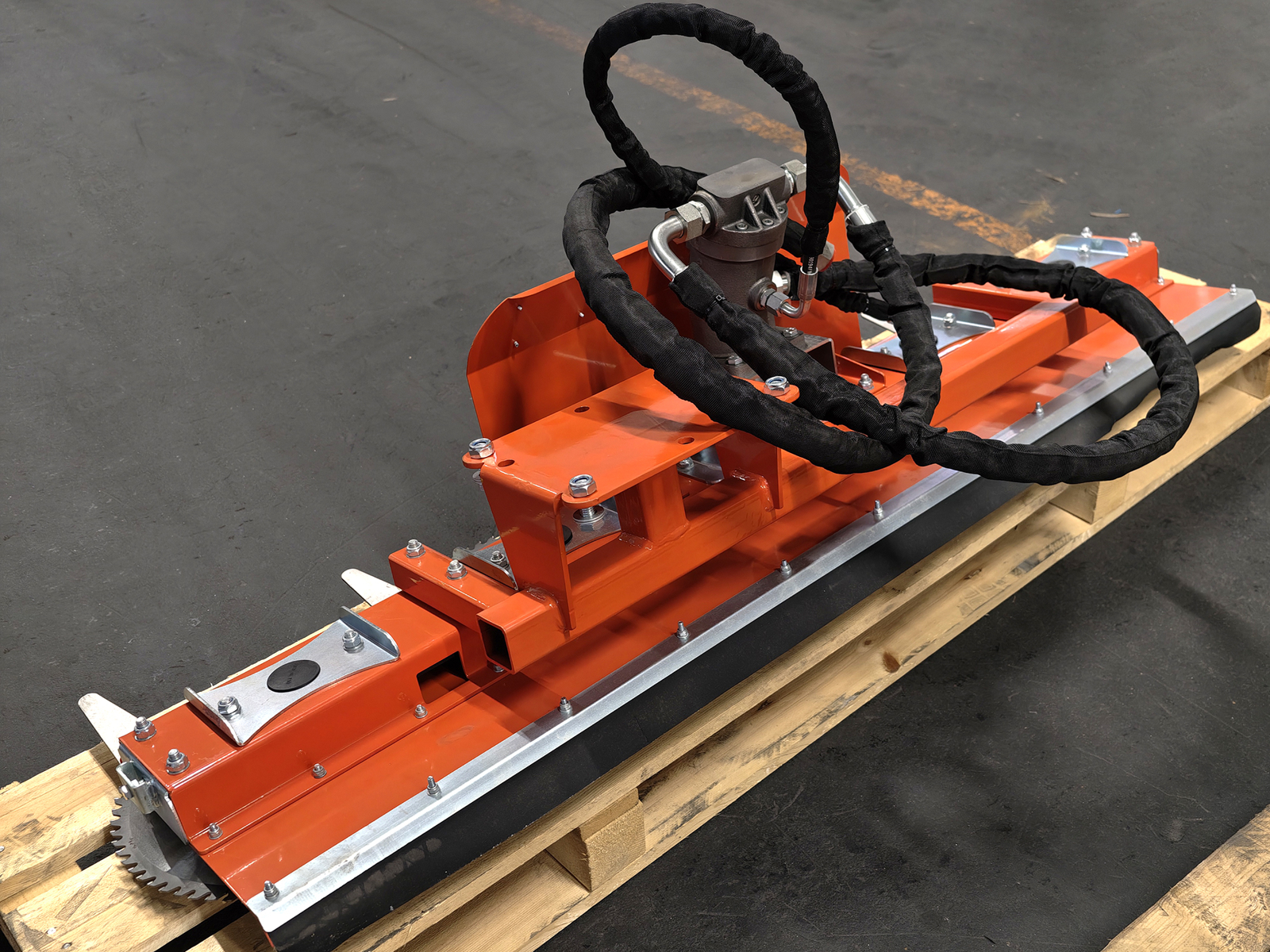

Feste til armen

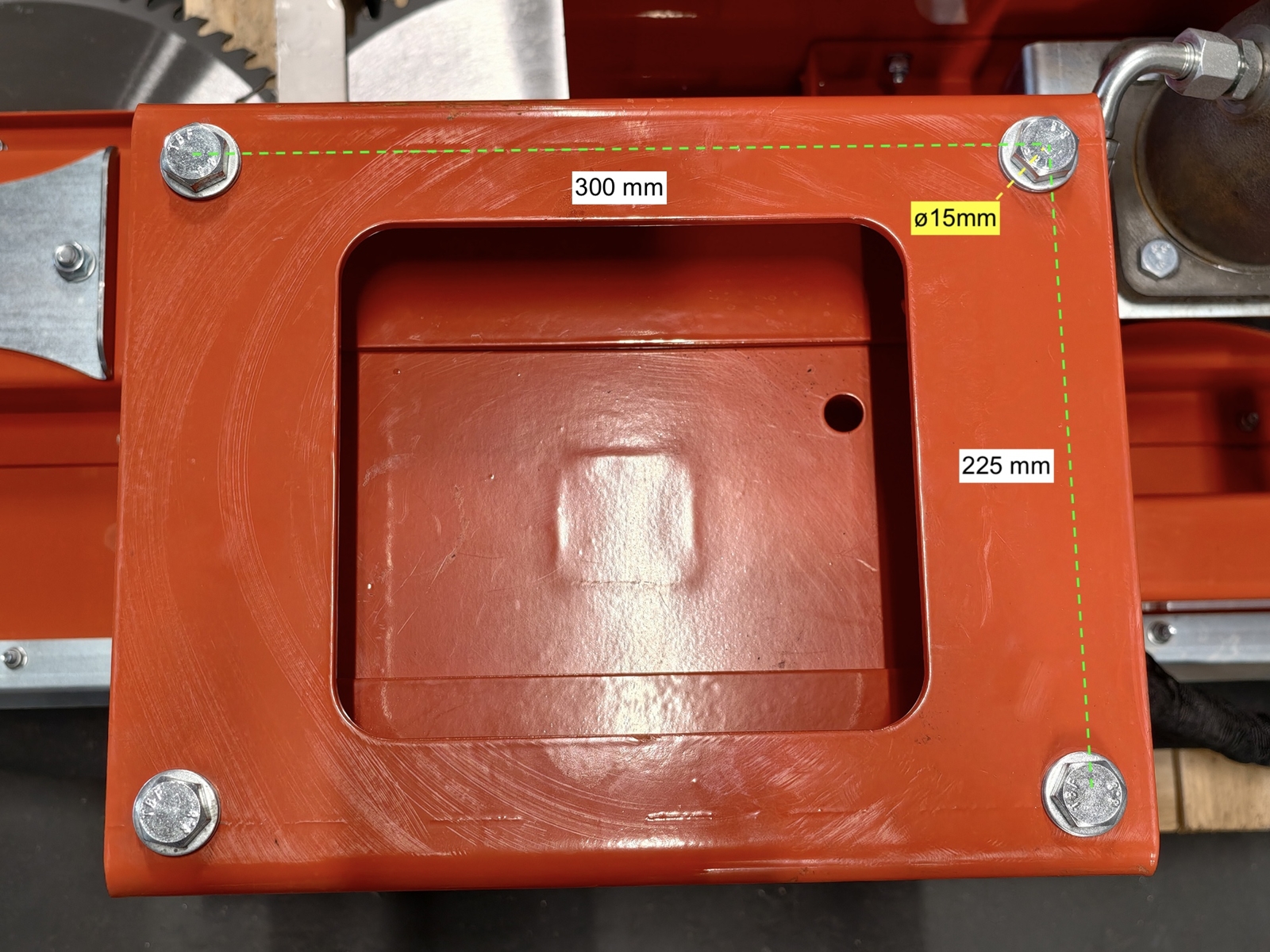

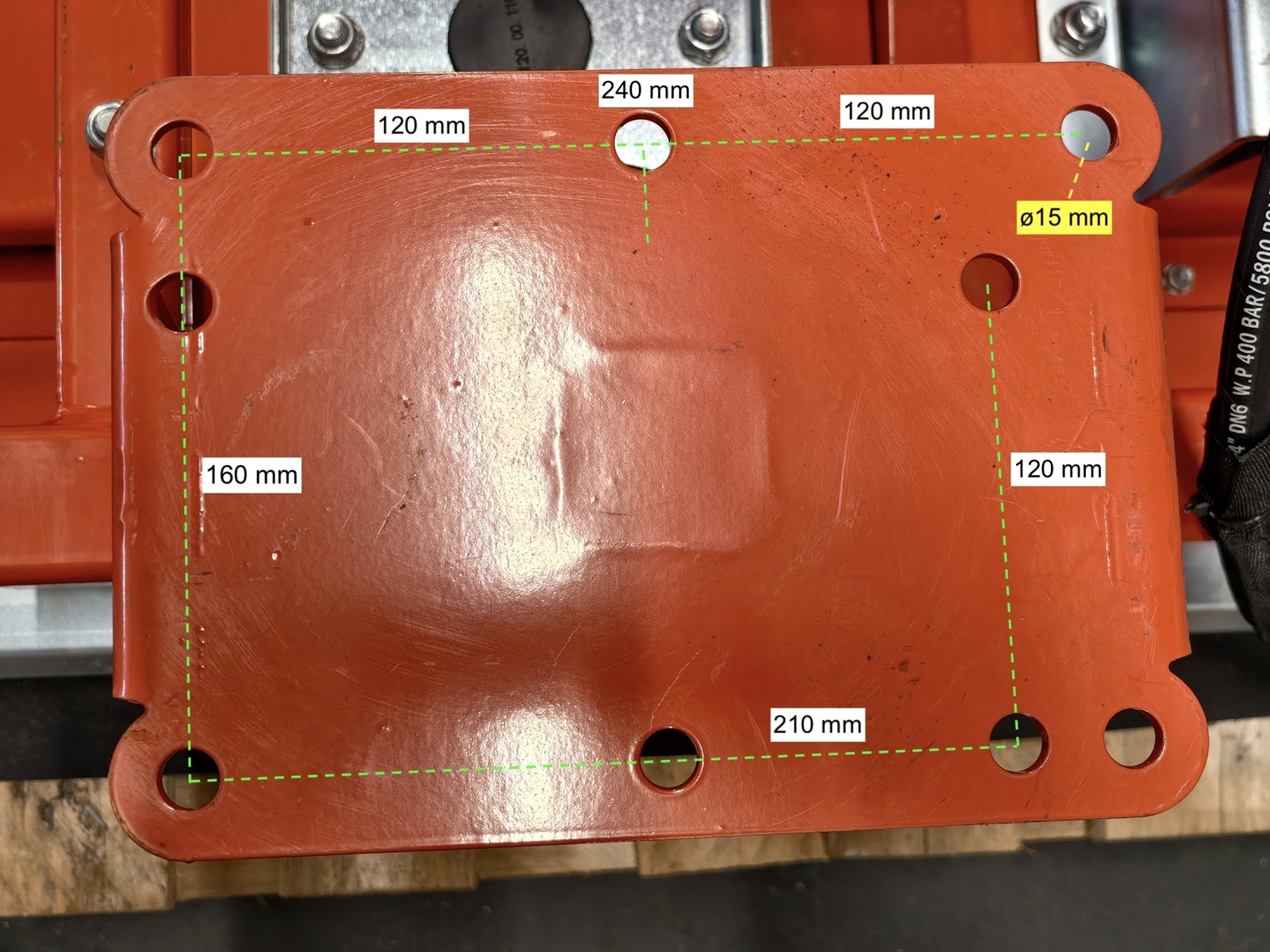

Målene på festeplaten står i produktbildene og sammenlignes med festet på armen eller gravemaskinen. Som tilvalg finnes festet ACB+ M0 av Morin-typen og et spesialtilpasset feste etter maskinens mål, mot et tillegg.
Mål, vekt og levering

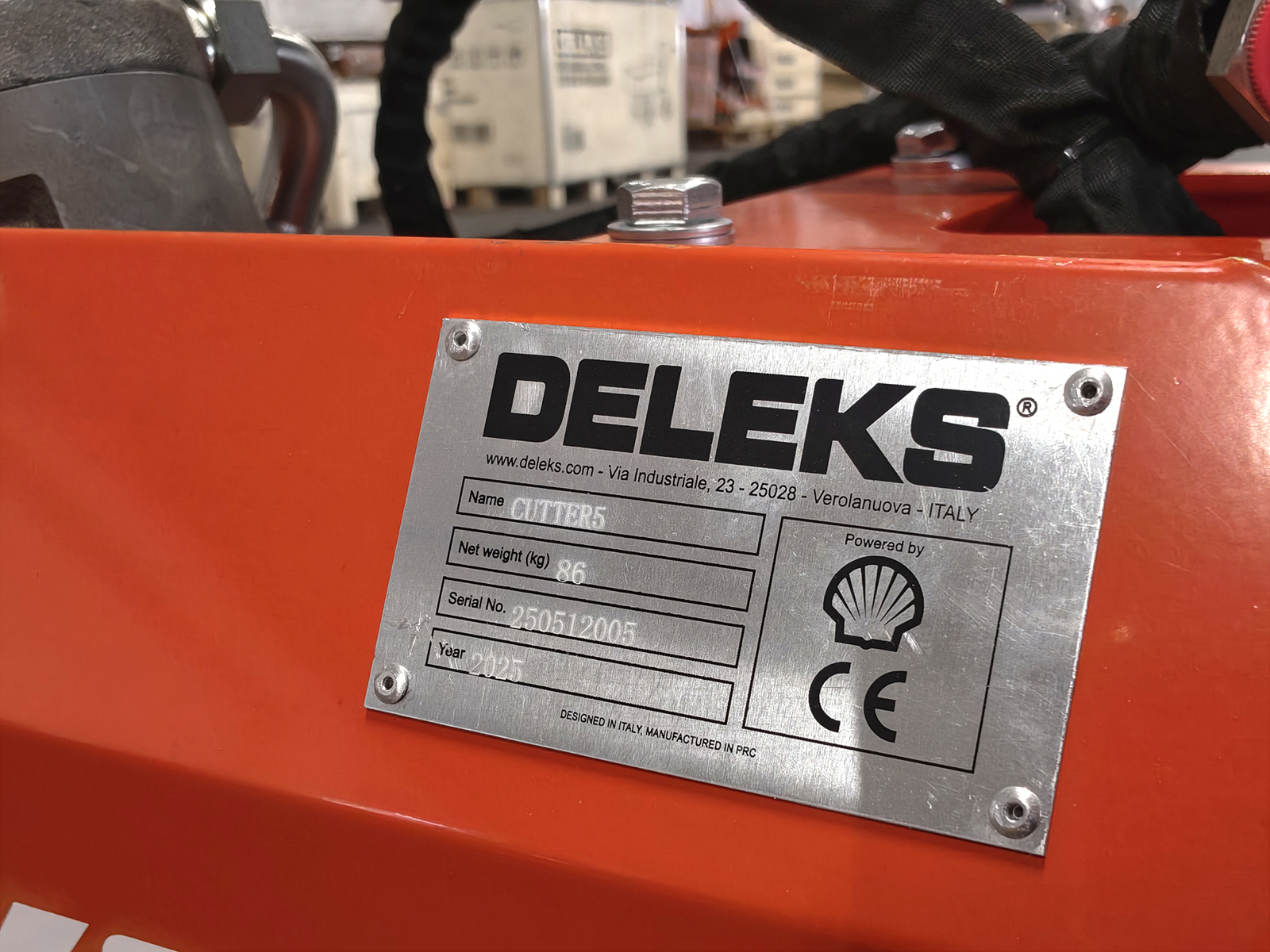

Kappebredde 1600 mm, vekt 86 kg. Den sendes i emballasje på 175 × 80 × 50 cm (111 kg brutto, 0,70 m³); fraktkostnadene vises i handlekurven. Den oppfyller maskindirektivet (CE), er sertifisert av ECO Certificazioni og har 2 års garanti.
Bruksområder
- Forvedede hekker og alleer: beskjæring av greiner opptil 9 cm i diameter
- Veikanter, skråninger og grøfter: greiner og vegetasjon som henger ut over veien
- Frukthager og vinmarker: beskjæring og topping med armen
- Skogkanter og gårdsveier: kontroll av greiner og oppslag
- Gravemaskiner og armklippere med 70-90 l/min olje
Tilbehør og reservedeler
Fra produktsiden kan du legge til festet ACB+ M0 av Morin-typen (ATTACCOMORINM0) og det spesialtilpassede festet (ATTACCOARM) i bestillingen. Sagblad, reimer og øvrige reservedeler identifiseres på sprengskissene sammen med teknisk service.
FAQ
Hvilke maskiner passer CUTTER-5 til?
Gravemaskiner med ekstrahydraulikk og armklippere til traktor, med en oljemengde på 70-90 l/min ved 140-180 bar. Av DELEKS® minigraverne passer den på S280 og S380: det må monteres en dreneringsslange på gravemaskinen, en tjeneste som er kostnadsfri når sagen kjøpes sammen med minigraveren.
Hvor stor oljemengde trengs?
Fra 70 til 90 l/min, med et arbeidstrykk på 140 til 180 bar. For anlegg med mindre oljemengde finnes HR-DISC-5, 35 til 50 l/min.
Trengs det dreneringsledning?
Ja: motoren er toveis og har drenering, som føres direkte tilbake til tanken. Maskinen må også ha en fri returledning.
Hvor tykke greiner kapper den?
Forvedede hekker og greiner opptil ca. 9 cm i diameter. For hekker og små greiner opptil 3 cm holder det med hekksaksbjelkene HR-S og HR, fra 130 til 180 cm.
Hva er forskjellen på HR-DISC-5 og CUTTER-5?
HR-DISC-5 har tannhjulsmotor og arbeider med 35-50 l/min ved 120-160 bar; CUTTER-5 har stempelmotor, med høyere dreiemoment og bedre virkningsgrad, og arbeider med 70-90 l/min ved 140-180 bar. Kappebredden er den samme; bladene på CUTTER-5 har 72 tenner, de på HR-DISC-5 60.
3 eller 5 sagblad?
Med 3 sagblad kapper grensagen 100 cm og veier 60 kg (HR-DISC-3) eller 58 kg (CUTTER3); med 5 sagblad kapper den 160 cm og veier 95 kg (HR-DISC-5) eller 86 kg (CUTTER-5), og den trenger større oljemengde.
Hvordan festes den på armen?
Med festeplaten, som har målene i produktbildene, med tilvalgsfestet ACB+ M0 av Morin-typen eller med et spesialtilpasset feste.
Kan den monteres direkte på traktoren?
Nei: på traktor trengs en hydraulisk arm, for eksempel en armklipper. Grensagen kobles ikke direkte til trepunktsfestet.
Reservedeler og service fra DELEKS®
Originale reservedeler sendes fra DELEKS® sine lagre i Europa: kniver, fingre, sagblad, reimer, lagre, hydraulikkmotor og fester er tilgjengelige både til vanlig vedlikehold og til reparasjoner. DELEKS® kundeservice følger opp hver kunde direkte: teknisk rådgivning, garantisaker, originale reservedeler som identifiseres på sprengskissene, og kontroll av at bjelke, hydraulikk og maskinens feste passer sammen. Med bjelken følger CE-samsvarserklæring, faktura og bruks- og vedlikeholdsanvisning. 2 års garanti; fraktkostnadene vises i handlekurven.
KARAKTERISTIKKER
| Karakteristikk | Unità Metrisk | Unità US o Feet |
|---|---|---|
| Arbeidsbredde | 1600.0 mm | 5.25 ft |
| Total bredde | 1600.0 mm | 5.25 ft |
| Vekt | 86.0 kg | 190.0 lb |
| Maksimal klippe diameter | 90.0 mm | 3.50 in |
| Kraftoverføring: antall reimer | 4*XPA907 | 4*XPA907 |
| Min./Maks trykk utløsning | 140 - 180 bar | 140 - 180 bar |
| Min./Maks flyt | 70 - 90 L/min | 70 - 90 L/min |
| Bruttovekt ved forsendelse | 111 kg | 245 lb |
| Emballasjevolum | 0.70 m3 | 24.7 cu ft |
| Emballert forsendelses størrelse | 1750*800*500 mm | |
| Embalert forsendelses størrelse | 5.75*2.62*1.64 ft |
