Jordfreser til traktor 135 cm DFL-135, lett serie 18-35 hk, sideforskyvbar

Ikke tilgjengelig  Gi meg beskjed
KODE DFL135PTO - EAN 8053470230769
1.391,00€VAT incl.
eller 3 avdrag på 463,67 €
Fri frakt!
Loading...
1.391,00€VAT incl.
eller 3 avdrag på 463,67 €
Fri frakt!
Vis alle detaljer.

4.6

1551 anmeldelser

1.391,00€VAT incl.

VIDEO
Felttest
Felttest
Felttest
Felttest

DETALJER

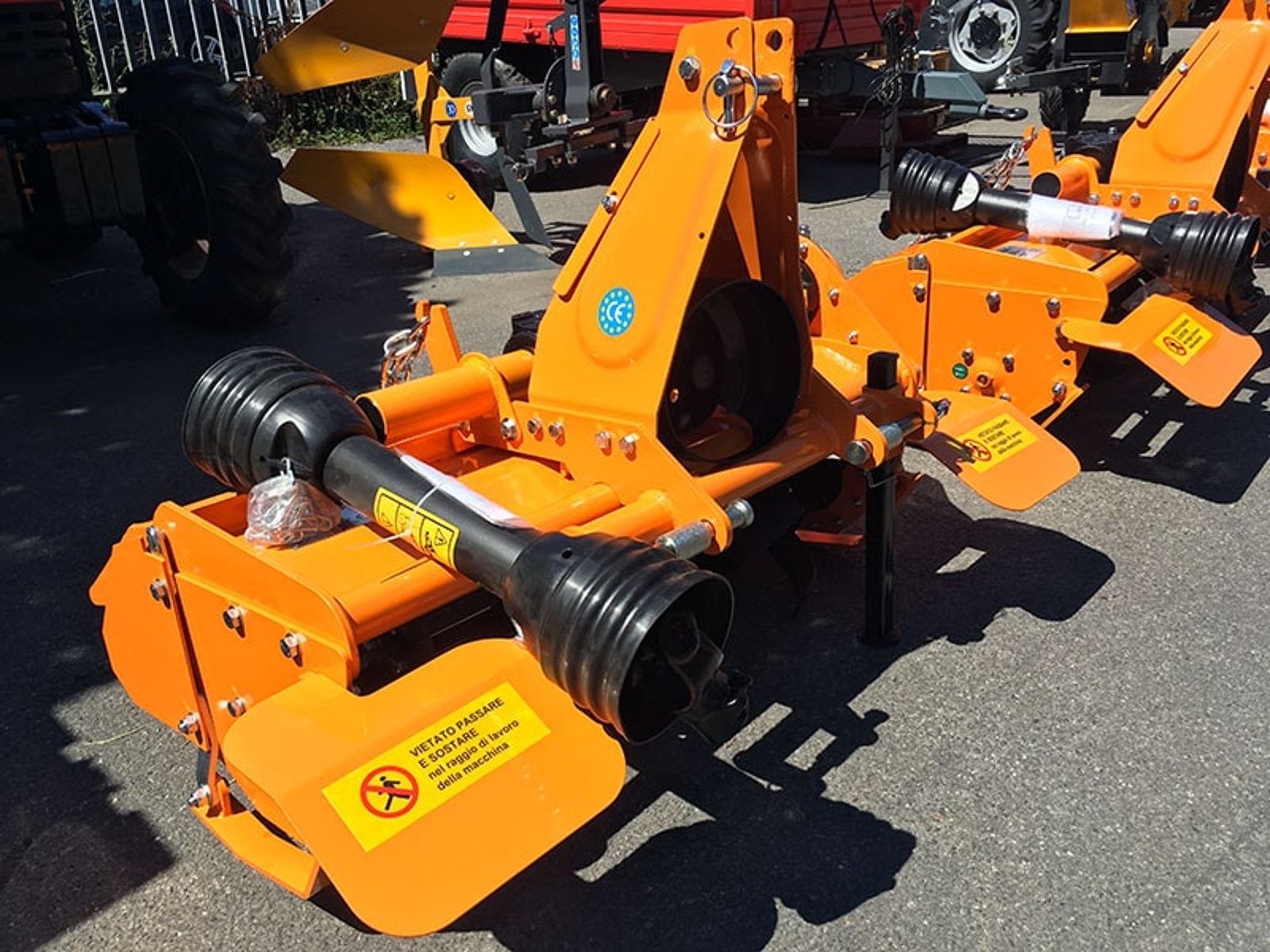

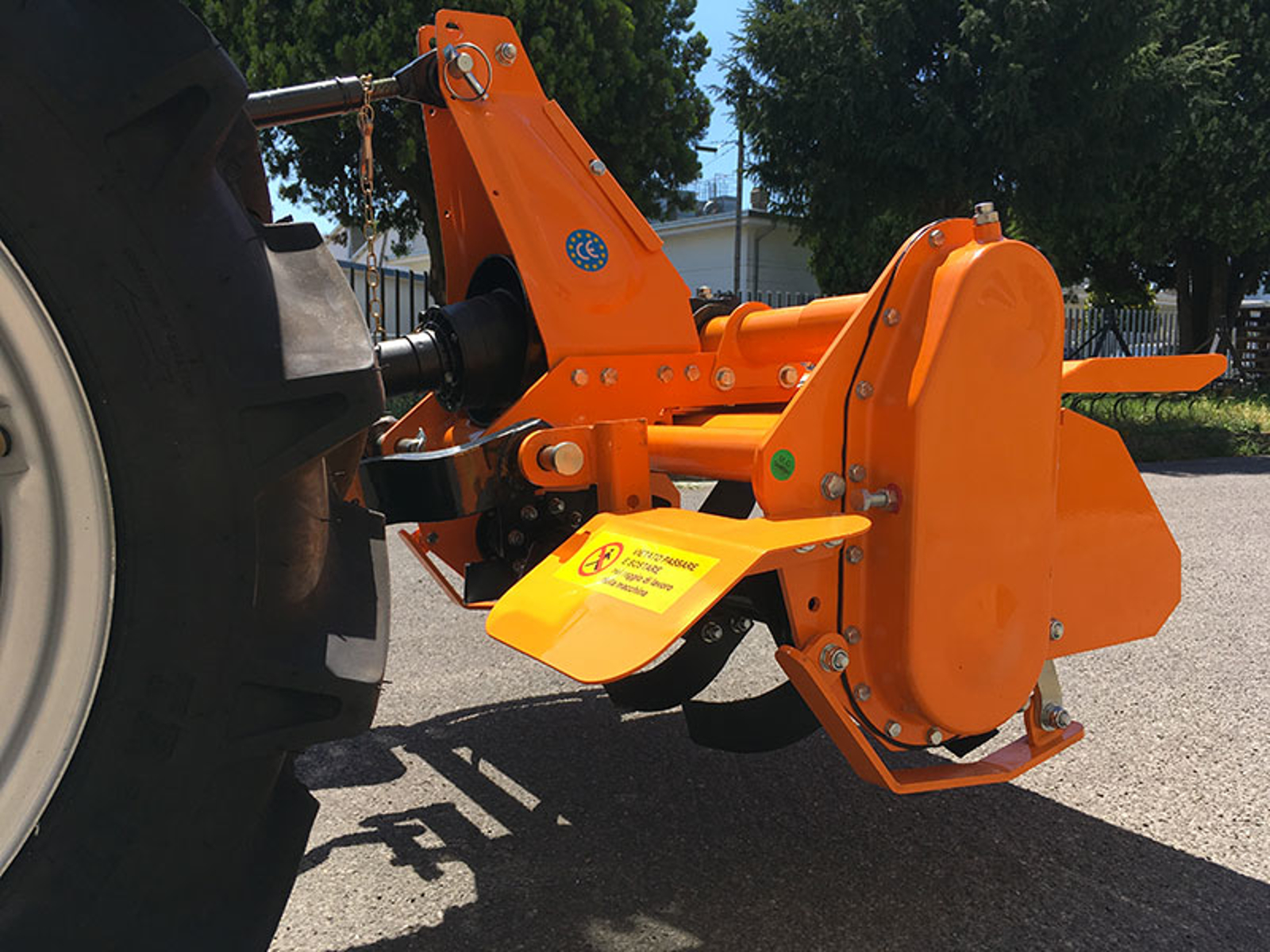

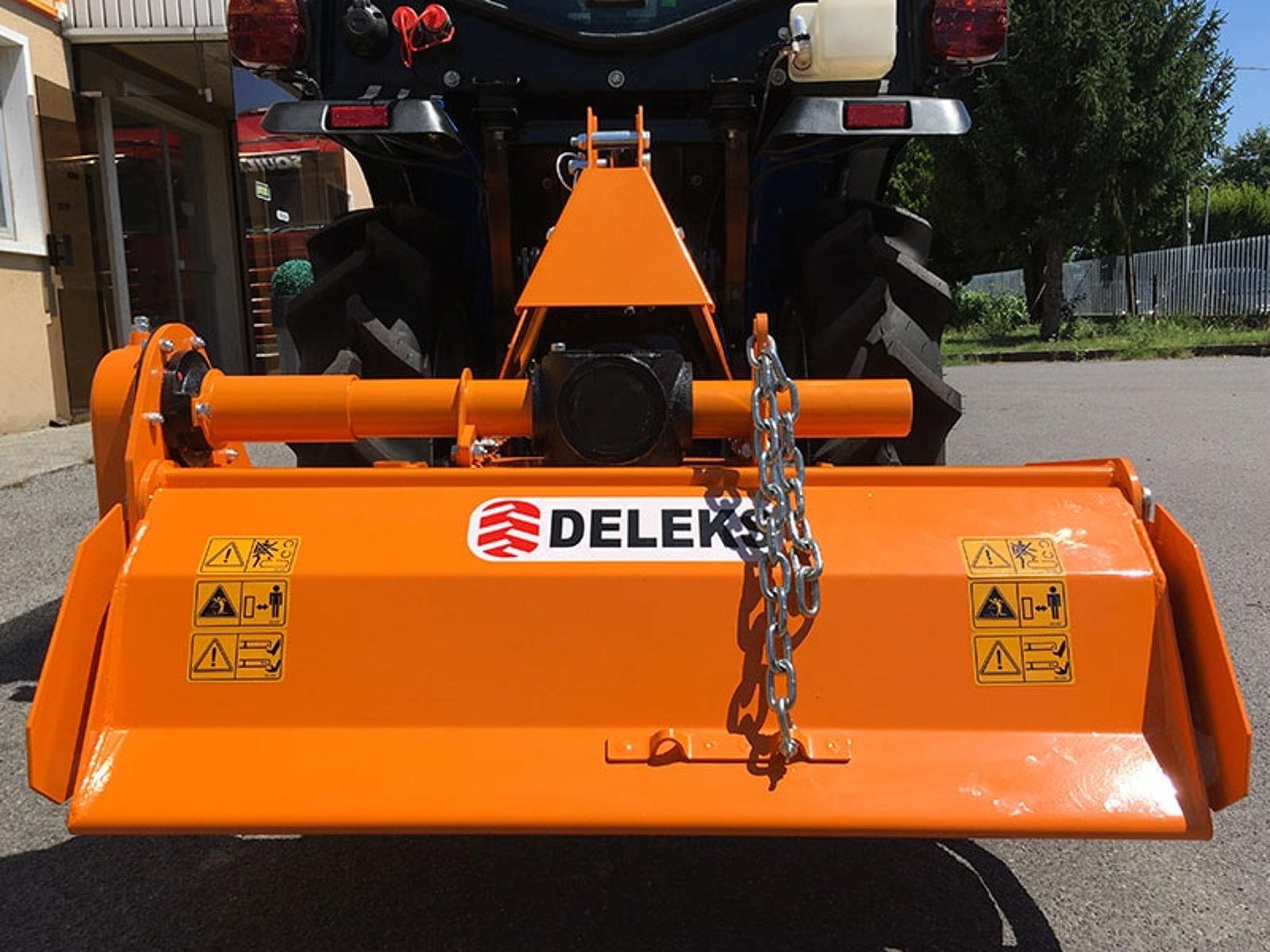

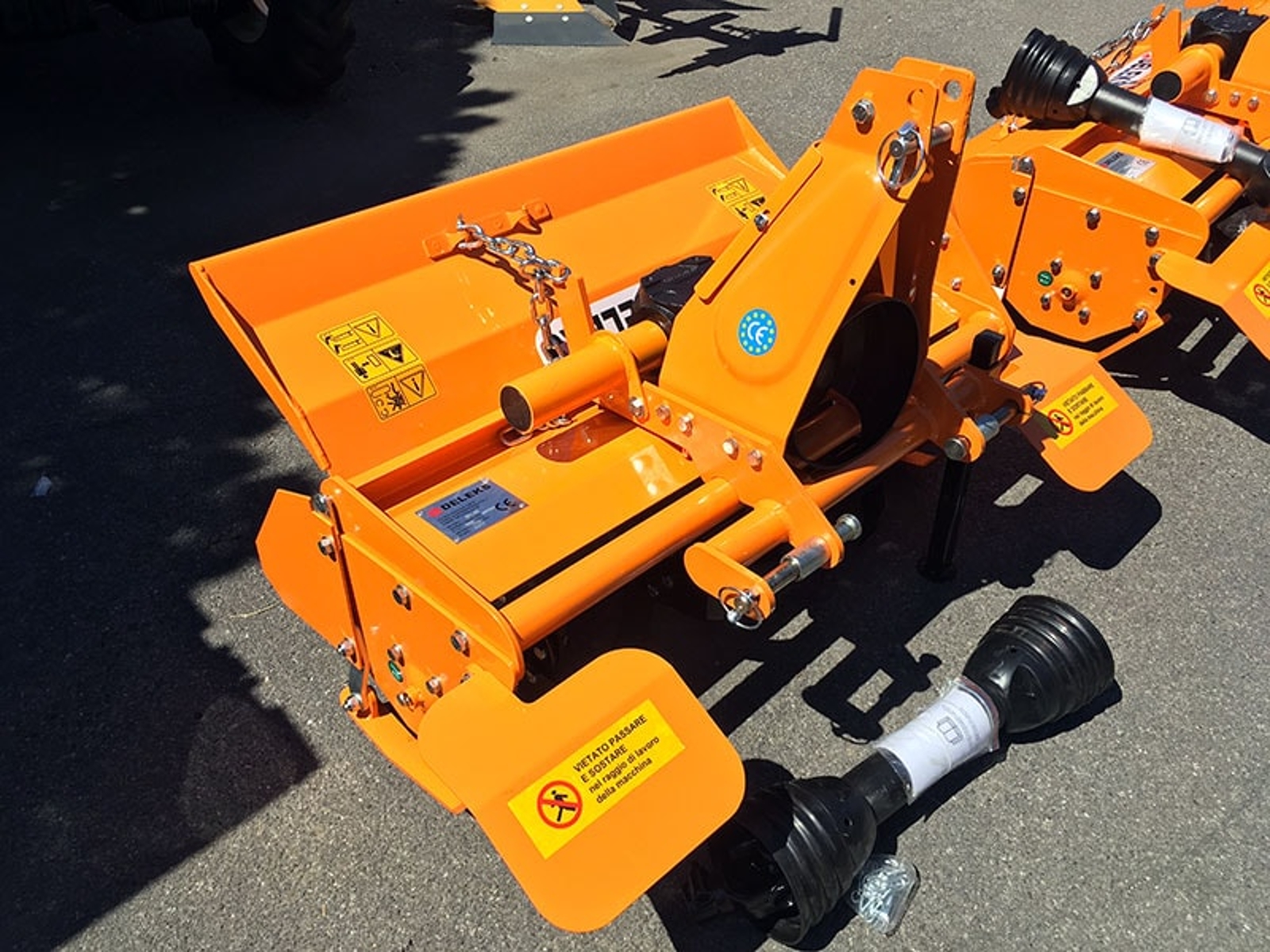

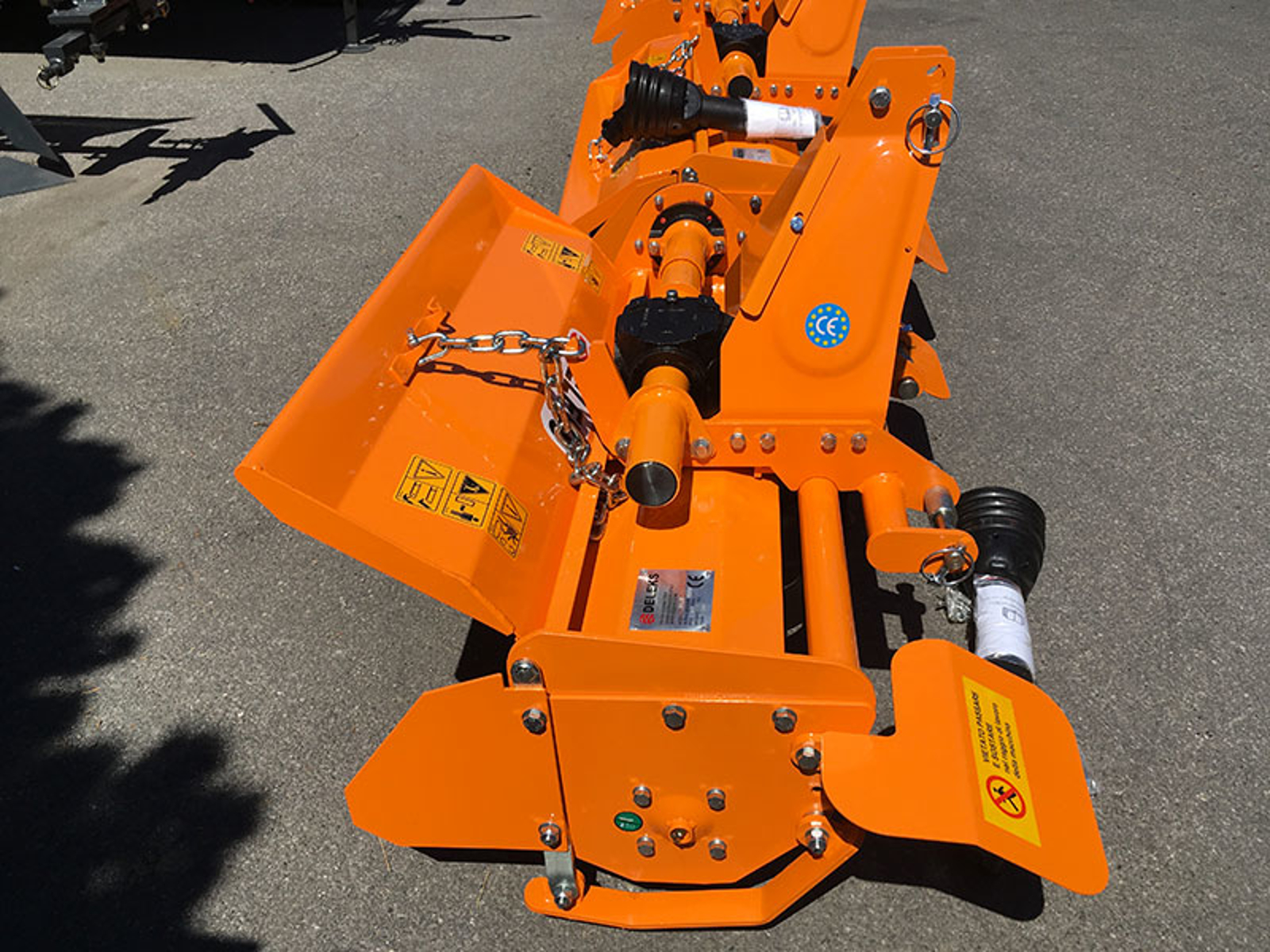

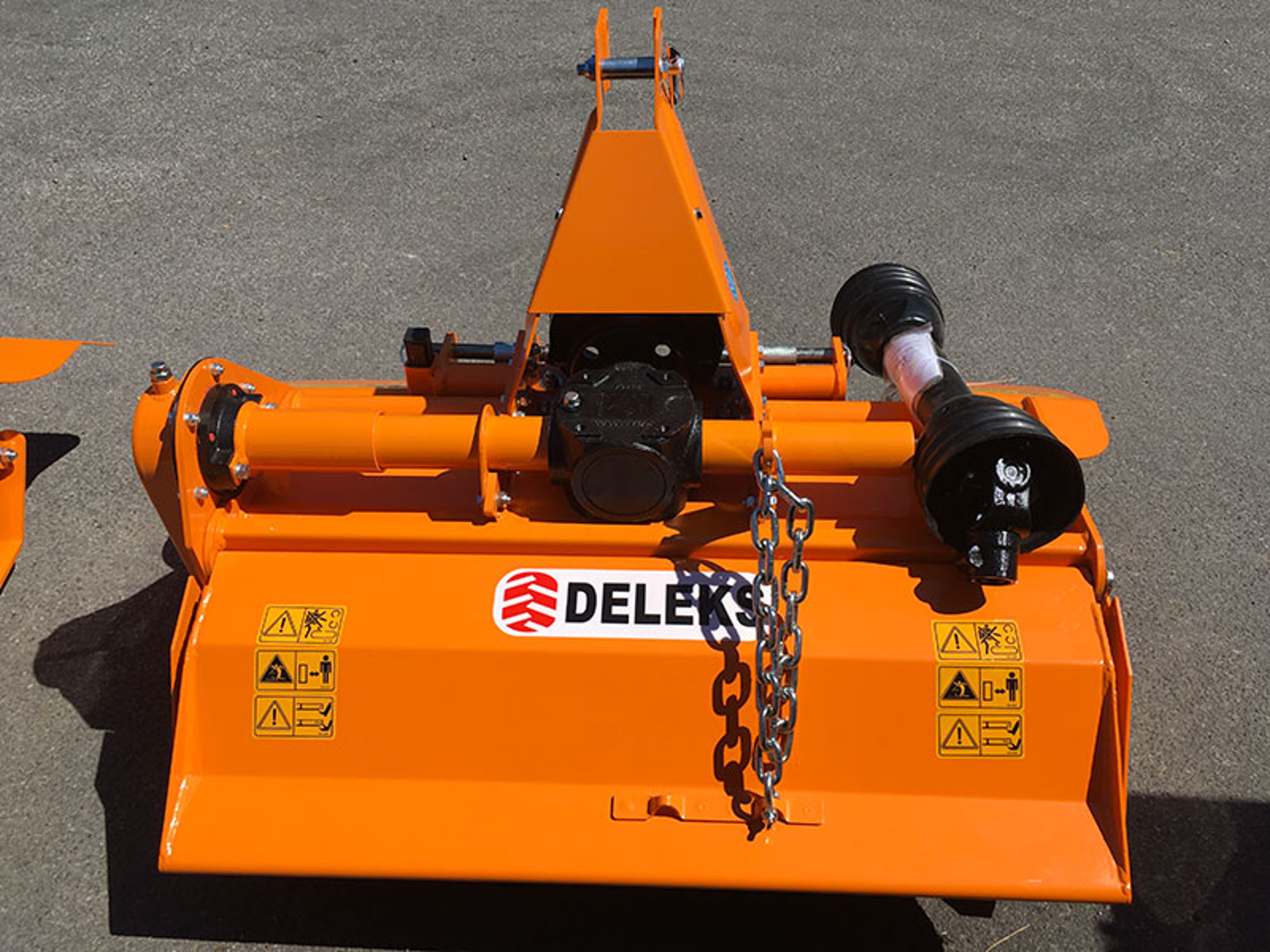

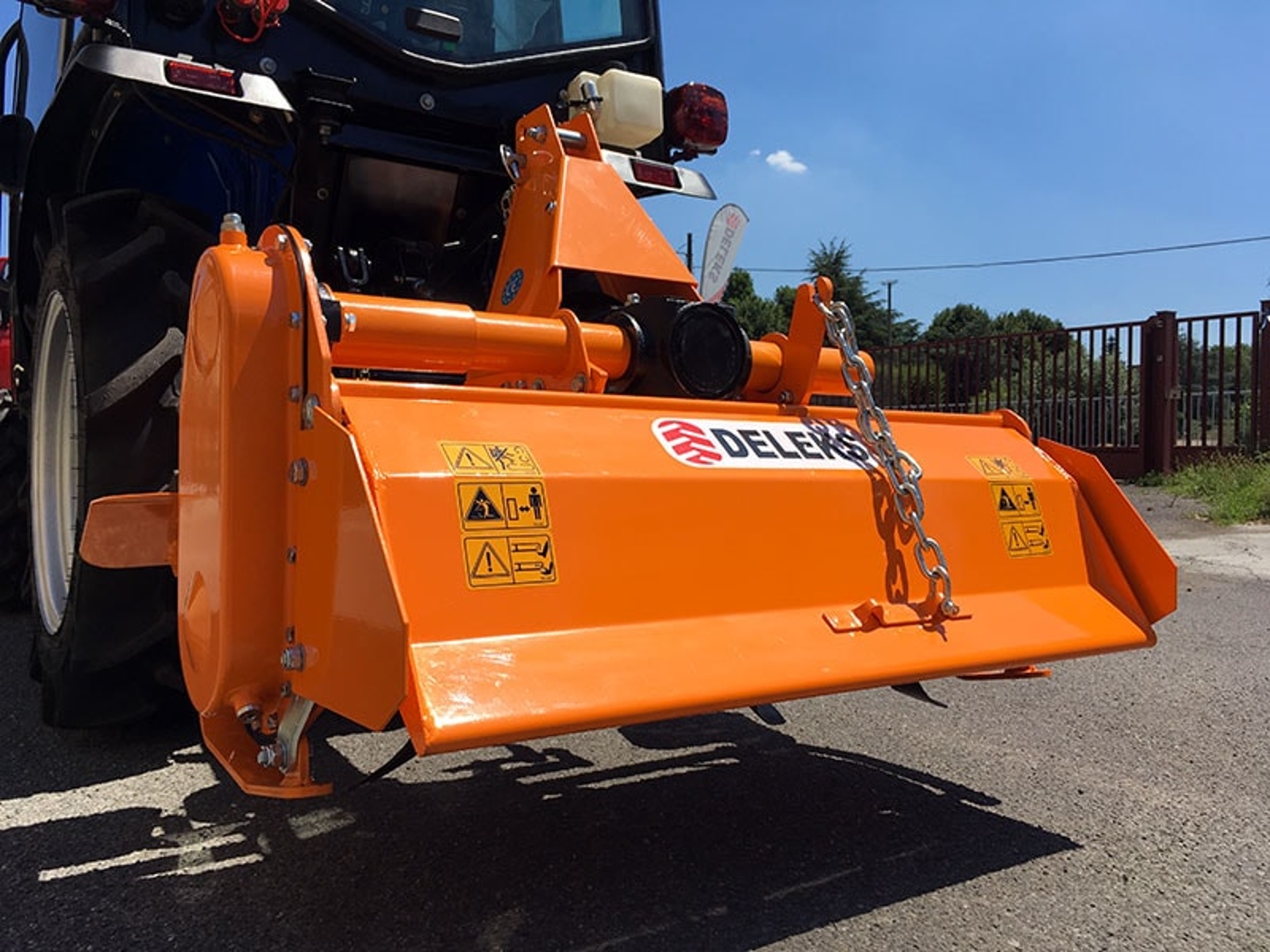

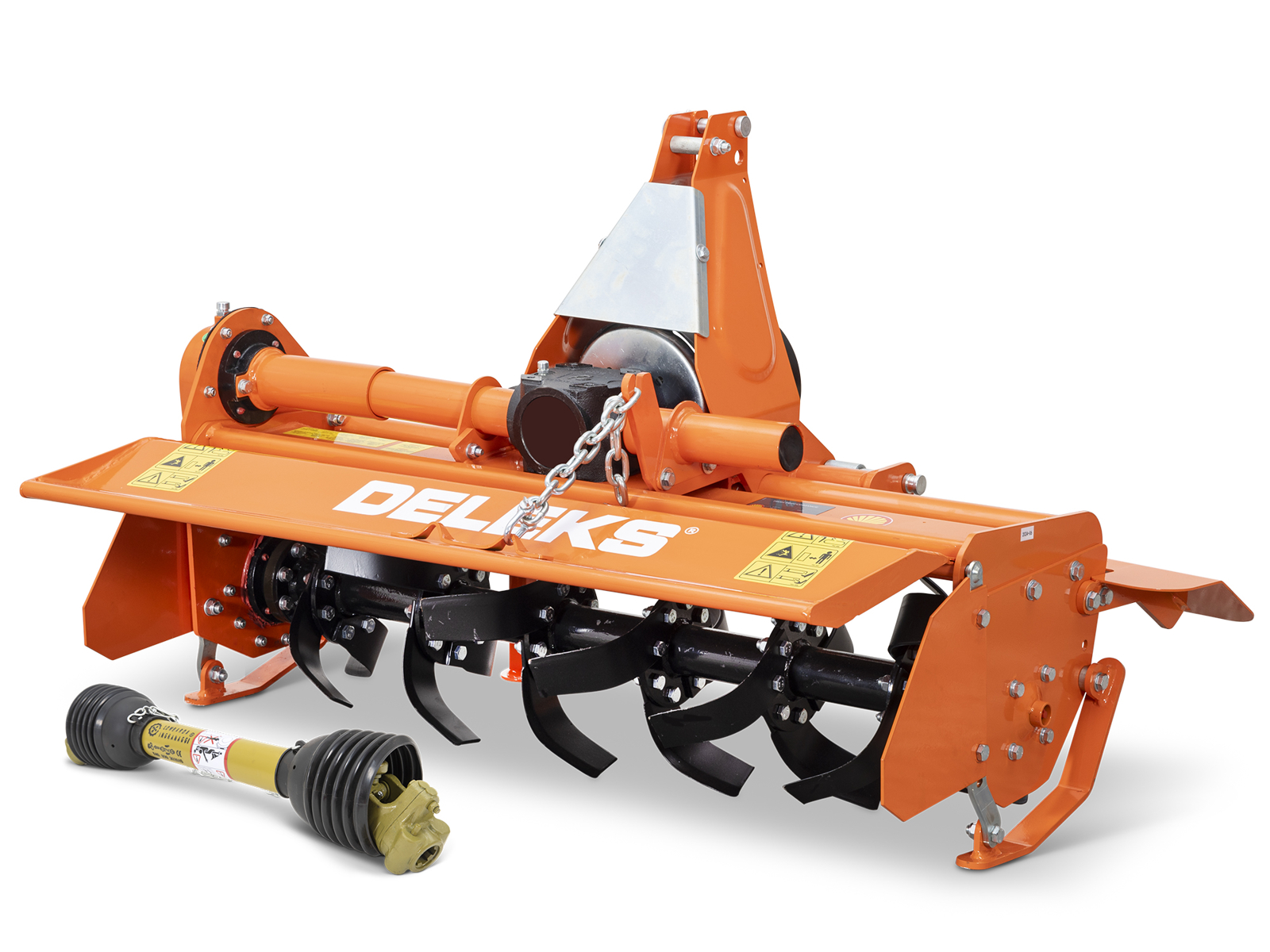

Jordfreser til traktor med 135 cm arbeidsbredde, lett serie fra DELEKS®: den bredeste i den lette serien, for kompakttraktorer fra 18 til 35 hk med trepunktsfeste kat. 1, som Kubota B, Iseki, Yanmar, Solis og de fleste andre kompakttraktorer. Rotorfres med sidemontert kjededrift, girkasse 540 o/min med tre års garanti, 28 smidde kniver på 7 flenser, manuell sideforskyvning på 120 mm og justerbart bakre deksel. Den veier 171 kg, arbeider 12 til 16 cm dypt og leveres komplett med CE-kraftoverføringsaksel.

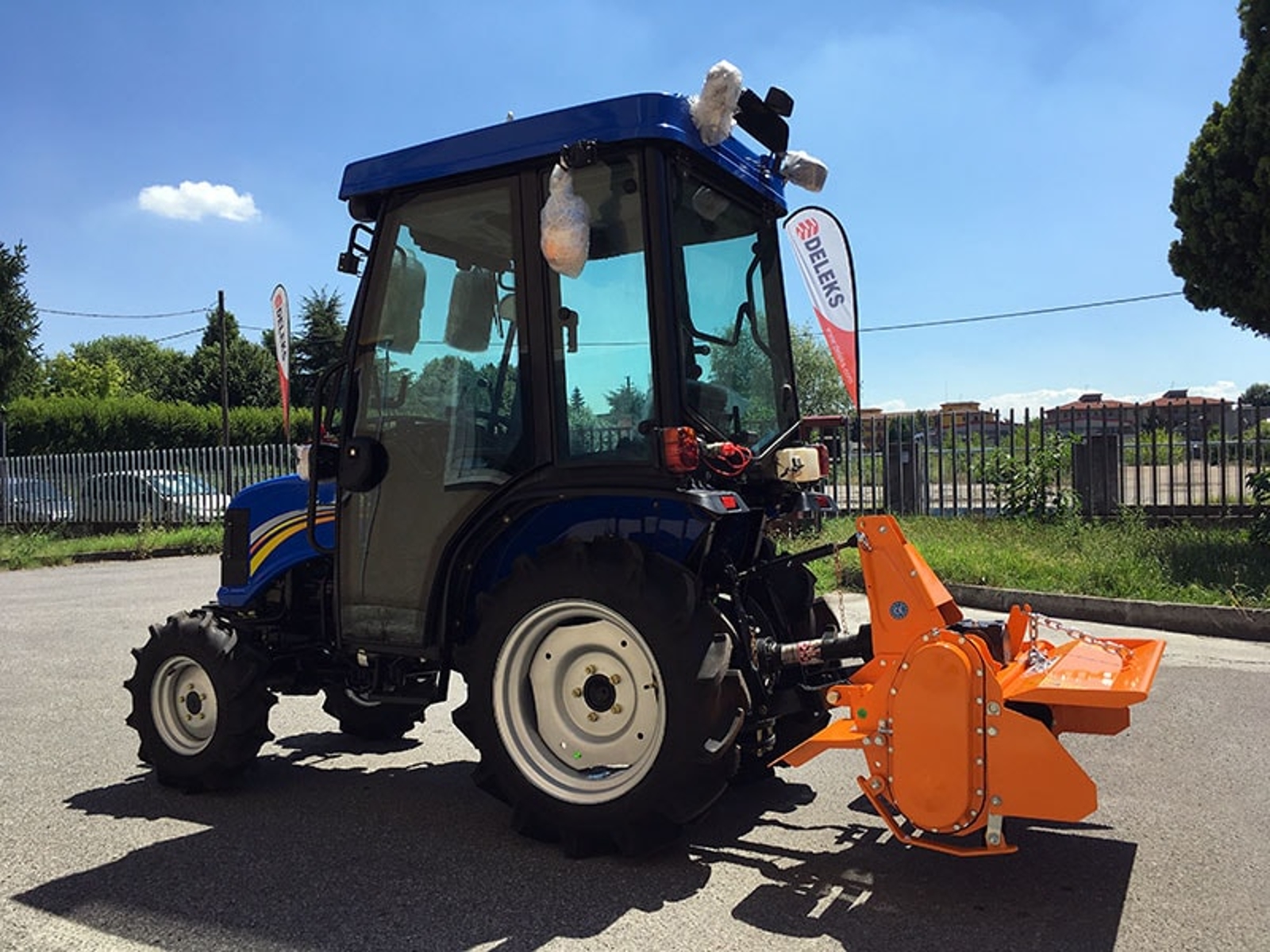

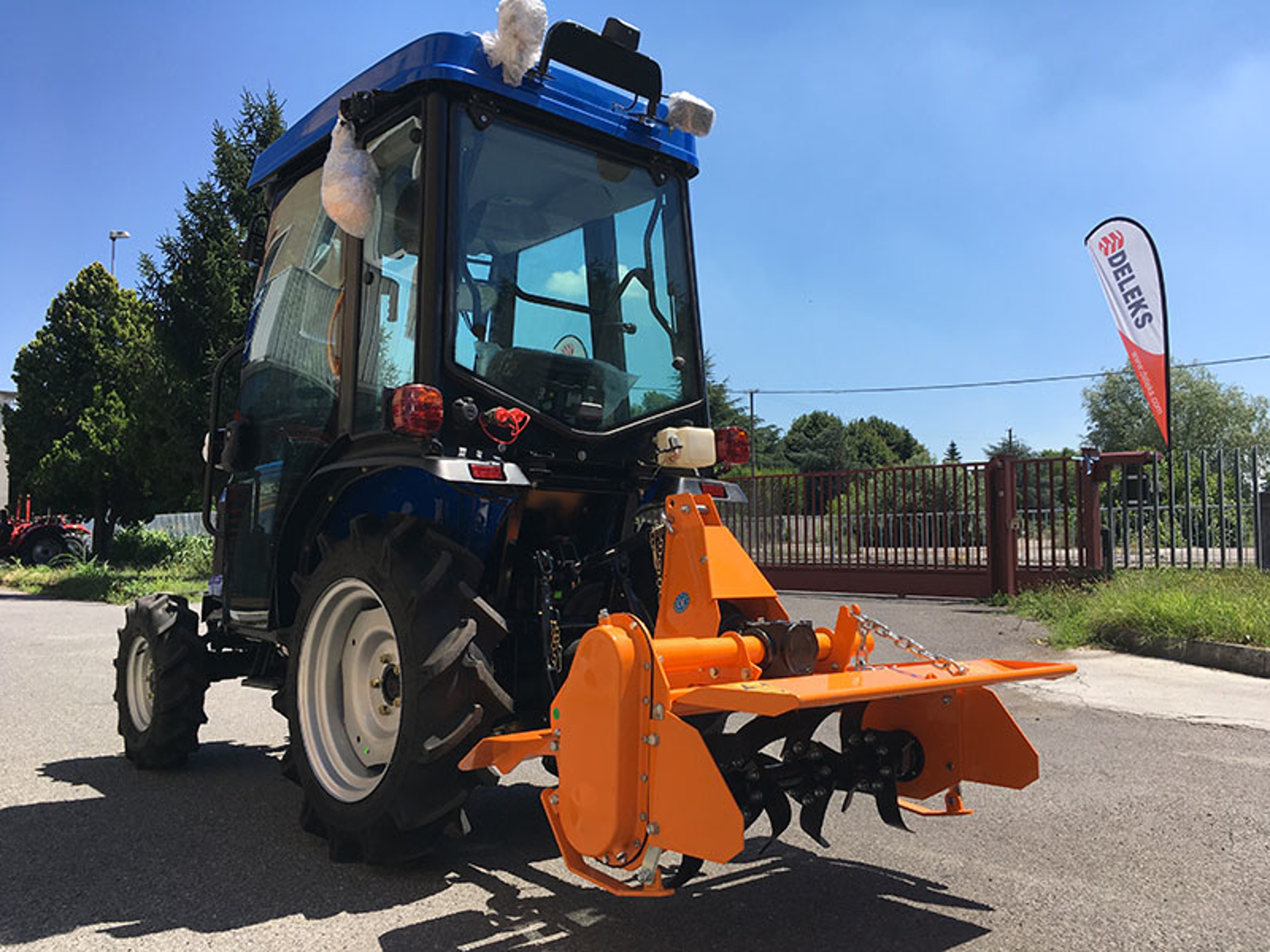

Hvilke traktorer passer den til

Med 135 cm arbeidsbredde og 148 cm total bredde dekker DFL-135 sporvidden til kompakt- og frukthagetraktorer og beholder de 171 kiloene til en lett fres: valget for den som har 18–35 hk og vil ha et bredt drag uten vekten til mellomserien. Den krever 18-35 hk på kraftuttaket ved 540 o/min og et trepunktsfeste kat. 1 (bolter ø 19–22 mm, avstand mellom nedre armer justerbar fra 305 til 520 mm). Den passer ikke til hurtigkoblingsrammer på løftearmene. Til traktorer med motsatt rotasjon på kraftuttaket finnes tilvalget motsatt rotasjon: vi snur girkassen før forsendelse, og fresen kommer klar til montering.

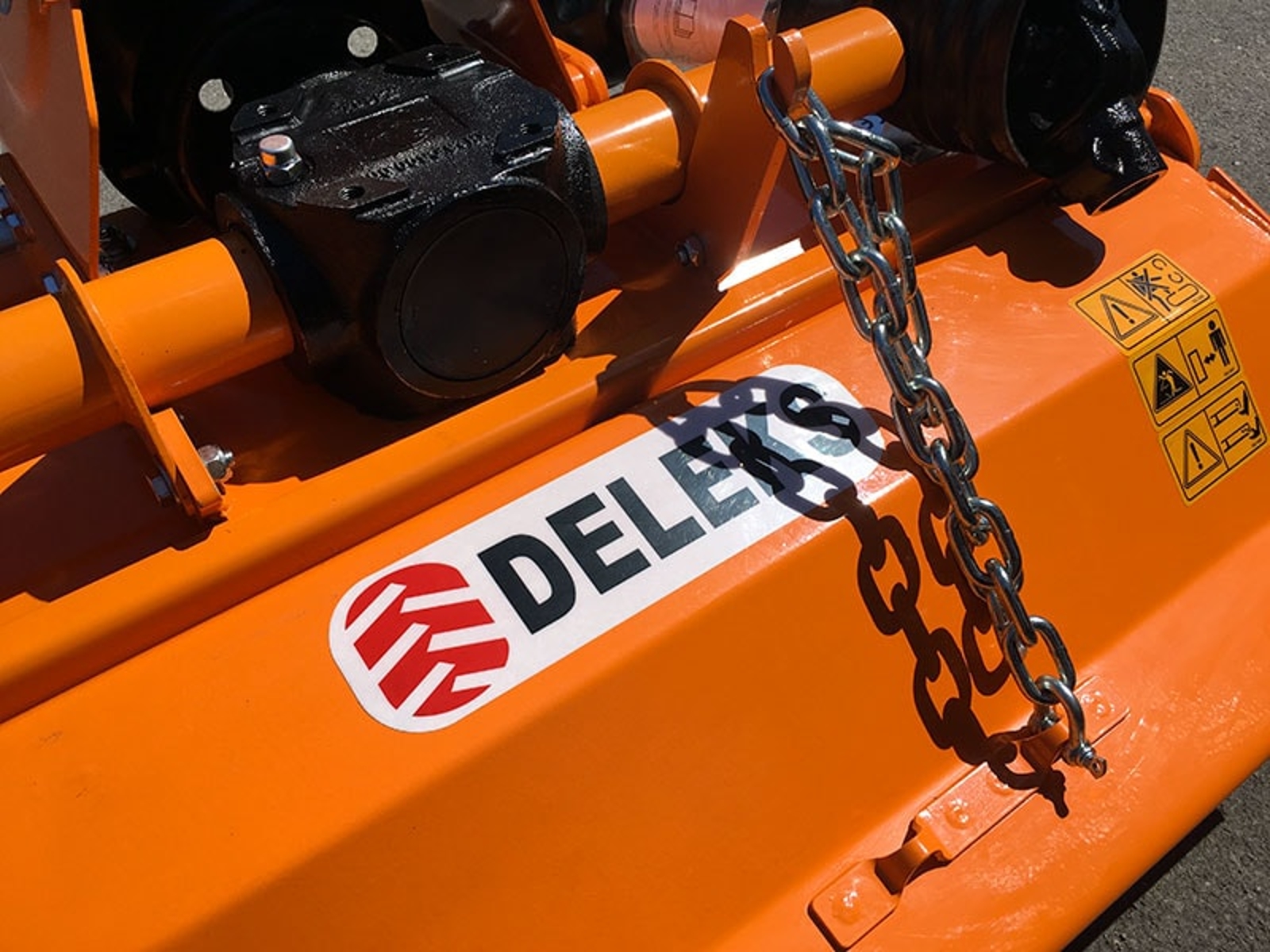

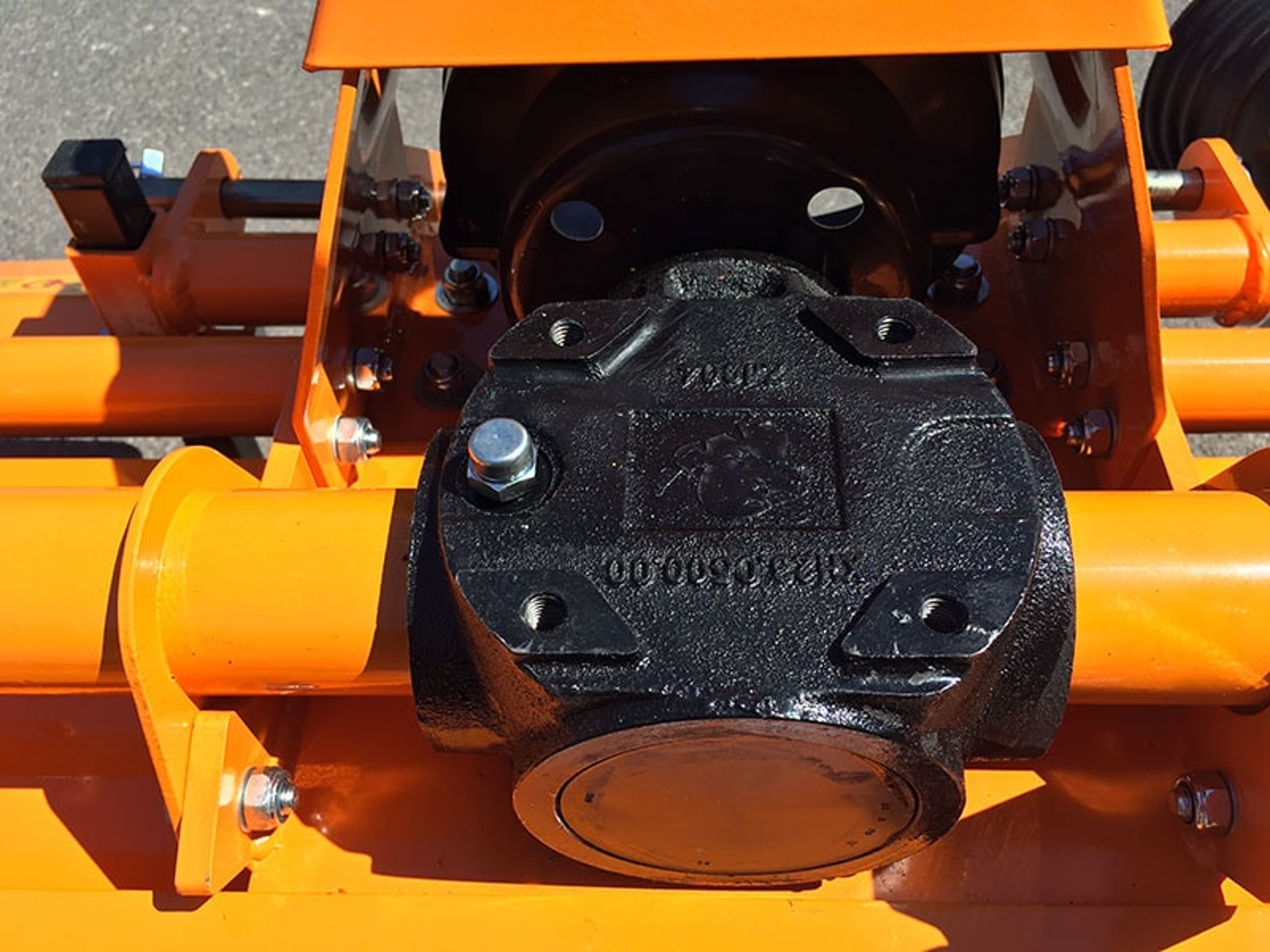

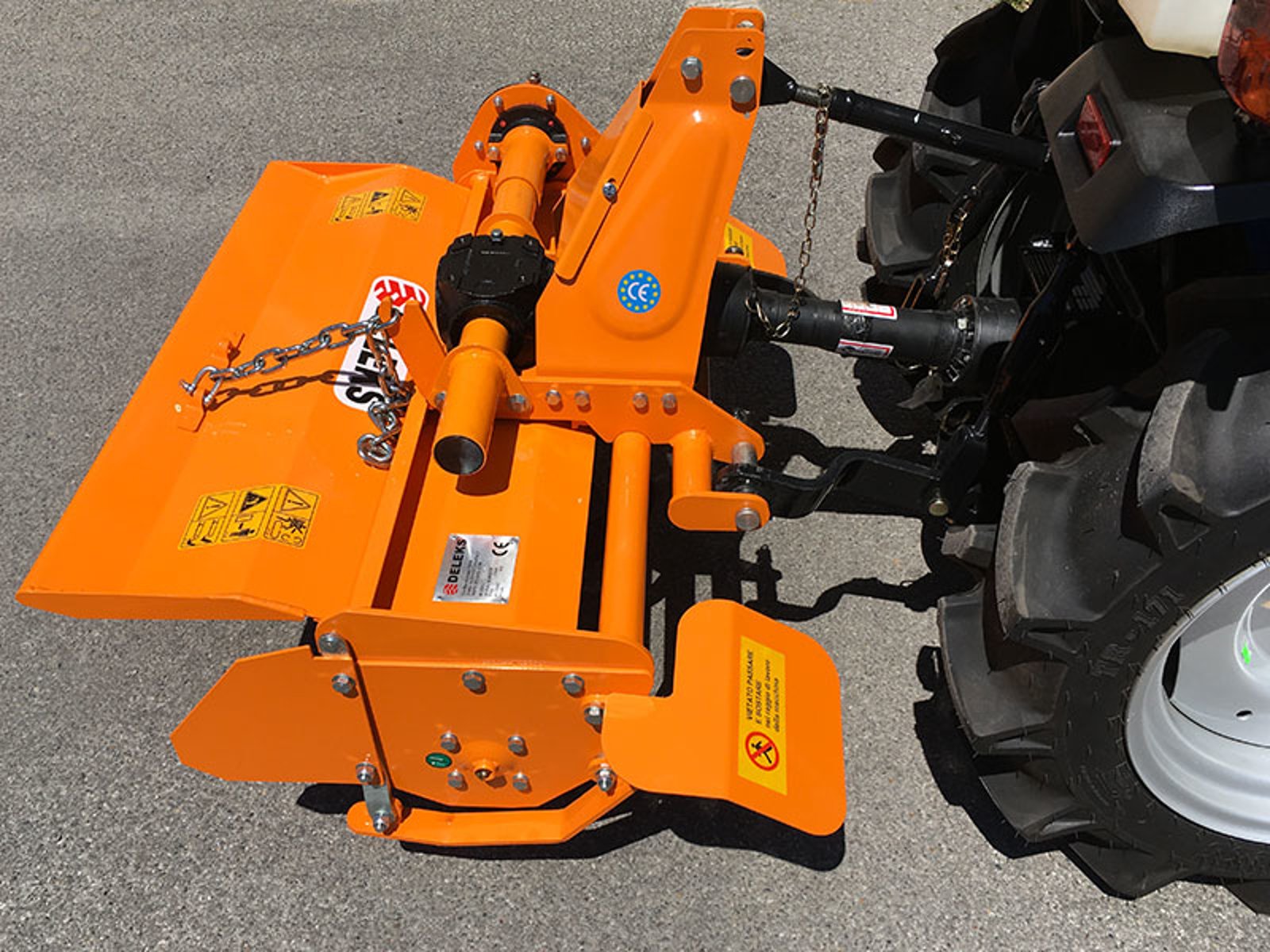

Kjededrift og girkasse 540 o/min

DELEKS®-girkassen på 540 o/min har tre års garanti og kommer ferdig fylt med SAE 120-olje; fra girkassen går kraften til rotoren gjennom en sidemontert kjededrift, den enkleste løsningen å kontrollere og reparere på en lett fres. Rotoren går med 280 o/min, riktig hastighet for å smuldre jorda med en traktor med lav effekt. CE-kraftoverføringsakselen (kategori 4, 700 mm) med slurekobling med én skive Ø 160 mm (F0) følger med og kan om nødvendig kortes ned etter bruksanvisningen.

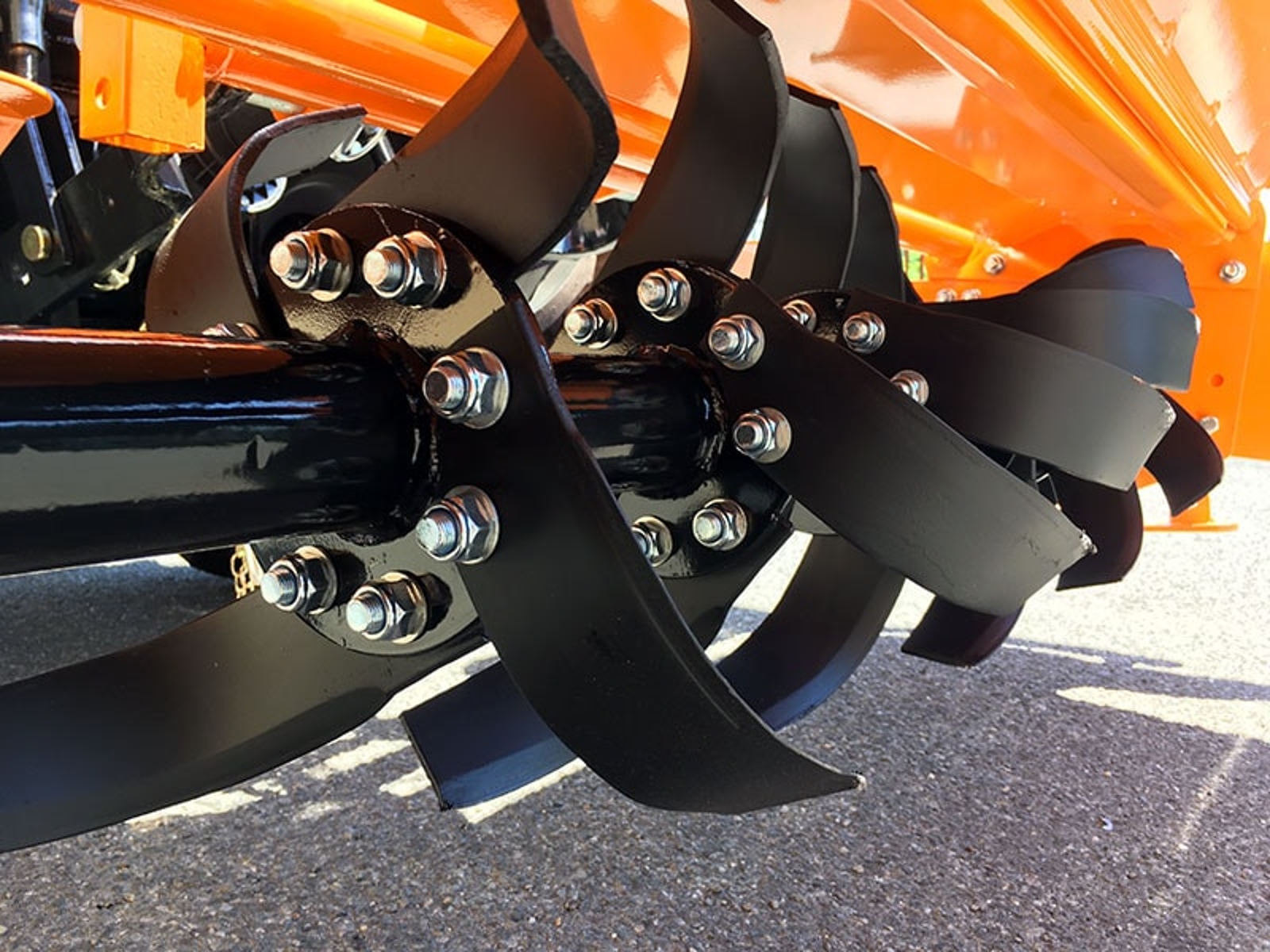

Rotor og smidde kniver

Rotoren måler 370 mm i diameter med knivene montert, på en 64 mm aksel med 6207-lagre og sideplater i 6 mm stål. De 28 smidde knivene (4 per flens, 180 × 67 mm, 6 mm tykke, 230 mm bue, 570 g hver) sitter med to bolter hver (hull ø 13 mm, senteravstand 45 mm) og byttes én og én; samme reservedel passer alle DFL- og DFM-freser. Arbeidsdybde 120 til 160 mm.

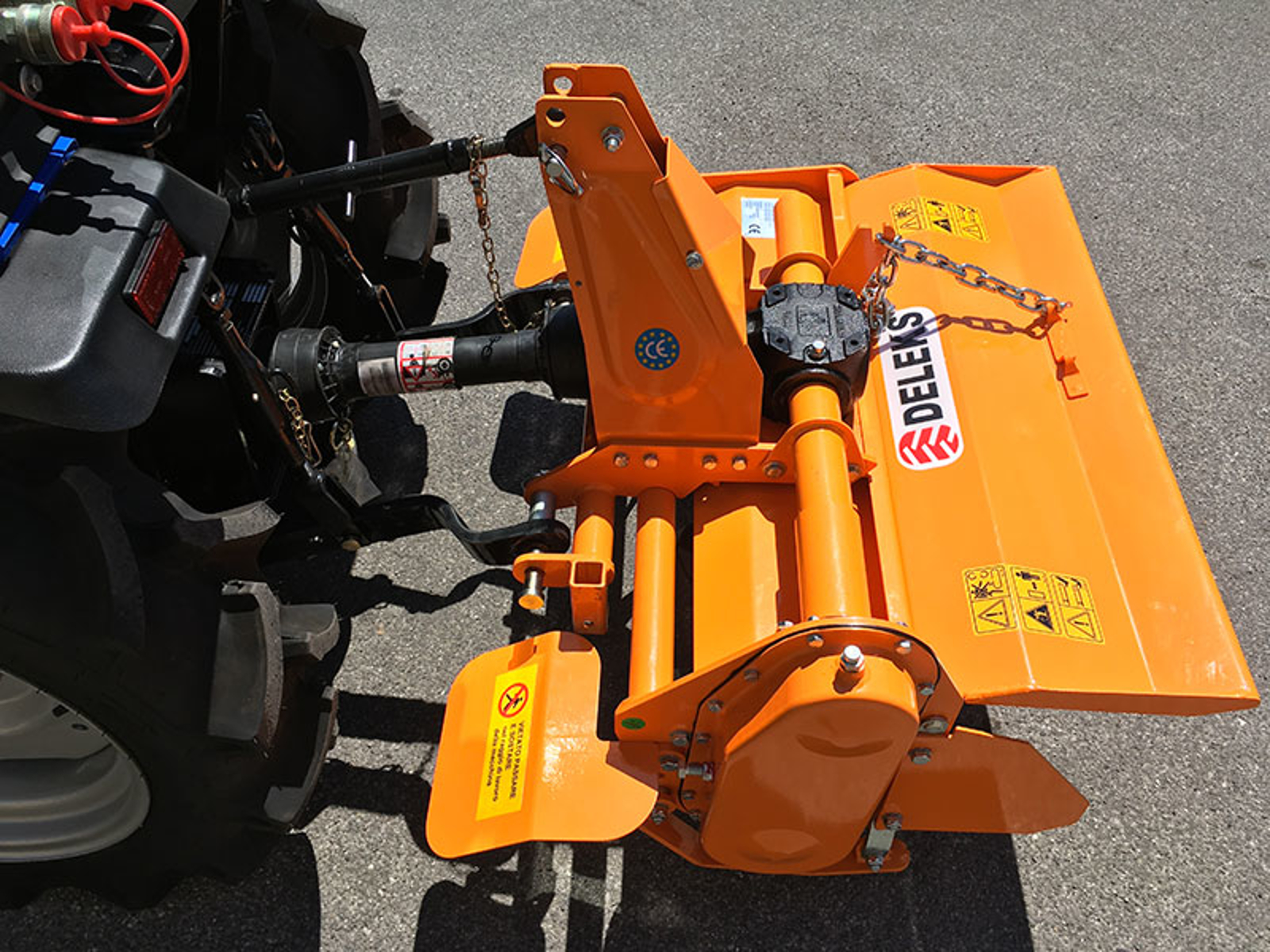

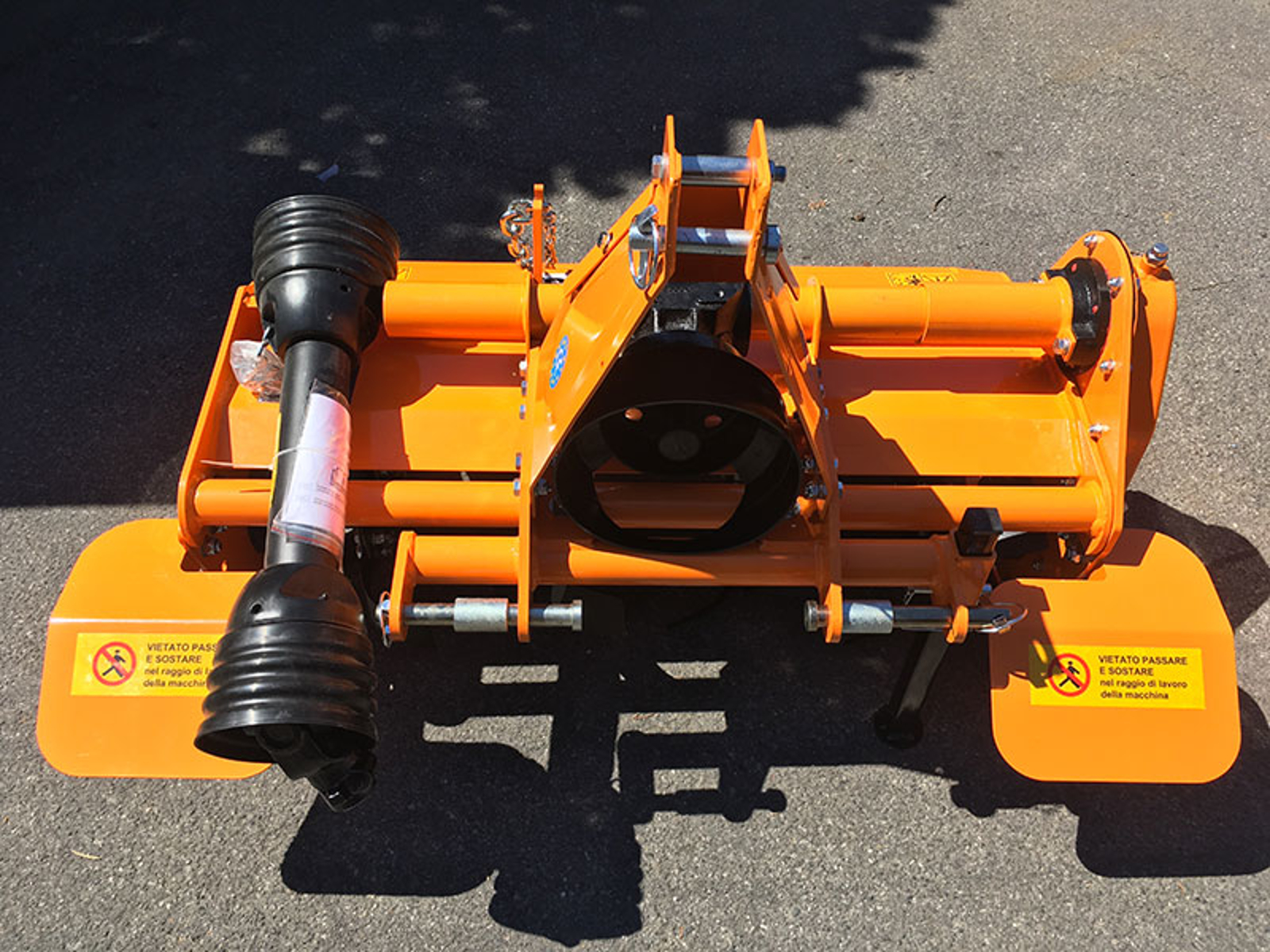

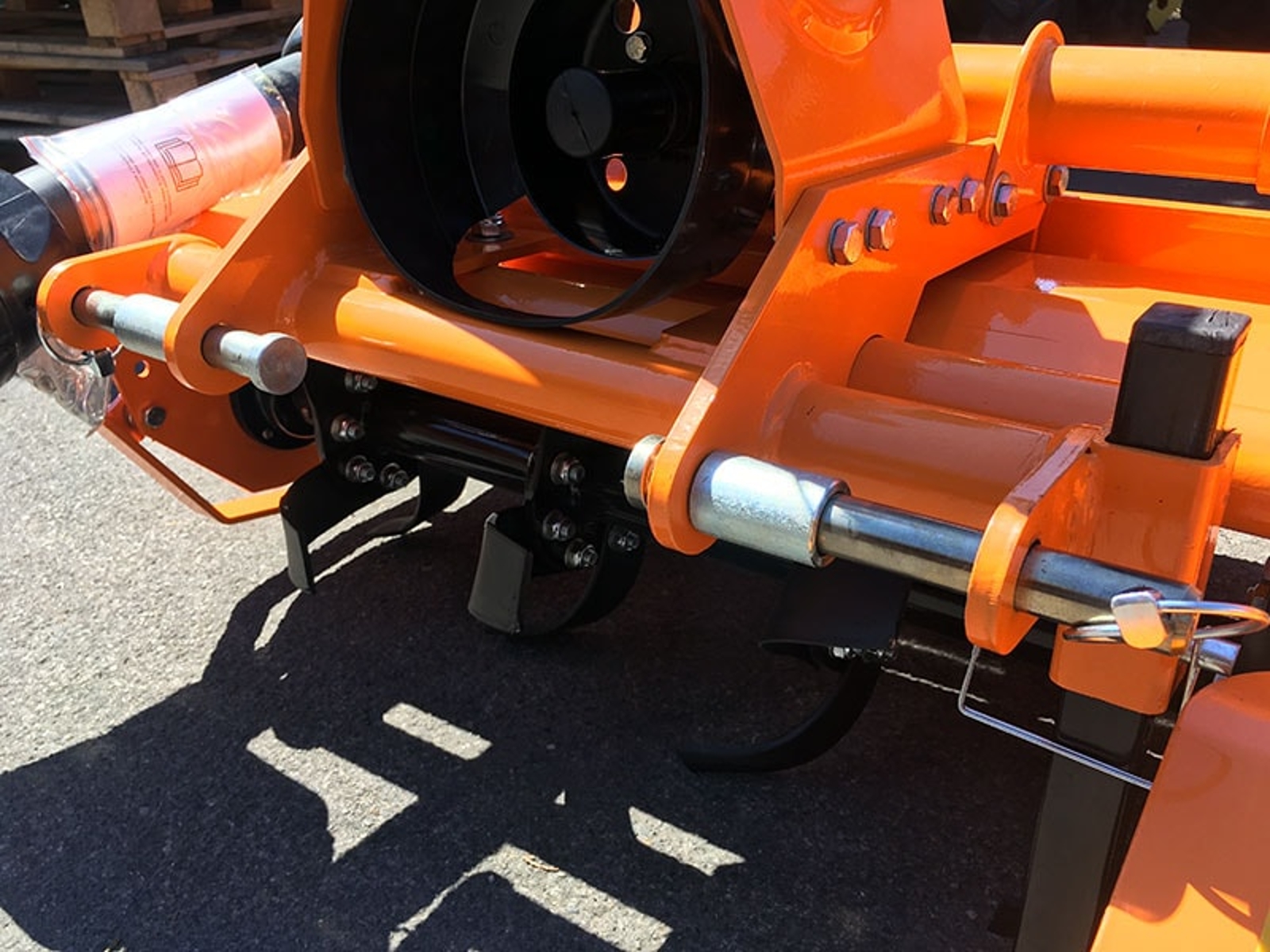

Sideforskyvning 120 mm og justerbart deksel

Trepunktsfestet forskyves 120 mm sideveis mekanisk, med samme system som DFL-95 og DFL-115 og uten spaker eller hydraulikk: løsne de to U-boltene som låser feste- og girkasseenheten til rammen, skyv den for hånd og stram til igjen. Slik kan du jobbe inntil raden eller kanten uten å flytte traktoren, og sentrere fresen bak hjulene. Det bakre dekselet er justerbart: lukket holder det jorda tilbake og smuldrer den finere, åpent slipper det ut klumper og rester.


Mål, vekt og levering

Arbeidsbredde 1350 mm, total bredde 1480 mm, lengde 680 mm, høyde 800 mm, vekt 171 kg; girkassen sitter 490 mm over bakken. Den sendes på pall (206 kg brutto); fraktkostnad og leveringstid for ditt område vises i handlekurven. Fresen er CE- og TÜV Austria-sertifisert, med risikoanalyse utført av E.C.O. Spa i Faenza, og har to års garanti.


Bruksområder

  • Vingårder og frukthager: radmellomrommet freses med fresen forskjøvet mot raden
  • Kjøkkenhage og små jorder: klargjøring av så- og plantebed, nedmolding av gjødsel og planterester
  • Drivhus og tunneler: bredt drag med en kompakttraktor
  • Hage og planteskole: fornying av plener og finsmuldring av jorda før såing

Tilvalg og reservedeler

Motsatt rotasjon til traktorer med motsatt kraftuttak er et tilvalg som bestilles sammen med fresen. På siden finner du også settet med 10 smidde kniver, drivkjedet, bolter kat. 1, skruer og muttere til knivene, reduksjonsadapter til kraftuttaket og kraftoverføringsaksler og clutcher som reservedeler: bestill dem sammen med fresen eller senere.


FAQ

DFL-135 eller DFM-125 fra mellomserien?
Samme traktorklasse, to ulike maskiner: DFL-135 er bredere og lettere (171 kg), med rotor på 280 o/min og feste kat. 1; DFM-125 veier 195 kg og har rotor på 230 o/min, flytende deksel og feste kat. 1–2. På lett jord og med traktorer opp til 25–30 hk holder DFL-135; på tung jord og med traktorer på 30–45 hk lønner mellomserien seg.

Fungerer den med kraftuttak med motsatt rotasjon?
Ja, med tilvalget motsatt rotasjon: vi snur girkassen før forsendelse, og fresen kommer klar for traktorer med motsatt rotasjon på kraftuttaket.

Følger kraftoverføringsakselen med?
Ja: CE-kraftoverføringsakselen (kategori 4, 700 mm) med slurekobling med én skive Ø 160 mm (F0) følger med og kortes ned etter bruksanvisningen hvis traktorens feste sitter svært nær.

Hvilken olje skal girkassen ha, og hvilket vedlikehold trengs?
Girkassen kommer fylt med SAE 120-olje (ISO 72925): ved sesongstart kontrollerer du oljenivå, knivslitasje og at boltene er stramme. Slitte kniver byttes med settet på 10.

Kan jeg montere den med hurtigkoblingsramme på løftet?
Nei: DFL-135 festes til løftearmene med bolter kat. 1, og hurtigkoblingsrammer er ikke kompatible.


Reservedeler og støtte fra DELEKS®

Originale reservedeler sendes fra DELEKS®-lagrene i Europa: kniver, kjeder, bolter, lagre, kraftoverføringsaksler, clutcher og andre slitedeler er normalt på lager, både til vanlig vedlikehold og til reparasjoner. Teknisk avdeling hjelper deg å finne riktig del på sprengskissene, å vedlikeholde maskinen og å velge fresen og tilbehøret som passer traktoren din. Med fresen følger EF-samsvarserklæring, faktura og bruks- og vedlikeholdsanvisning, som også sendes på e-post ved levering. To års garanti.

KARAKTERISTIKKER

Karakteristikk Unità Metrisk Unità US o Feet
Arbeidsbredde 1350.0 mm 4.43 ft
Total bredde 1480.0 mm 4.85 ft
Vekt 171.0 kg 377.0 lb
Total høyde 800.0 mm 2.63 ft
Traktor hk 18 - 35 18 - 35 Hp
3-punkts feste Kat. 1 (ø 19.0-22.0mm) Kat. 1 (ø 19.0-22.0mm)
Gearboks plassering 560.0 mm fra venstre side / 790.0 mm fra høyre side 22.0 in from left side / 31.10 in from right side
Avstand mellom de 2 nederste festene 305.0 - 520.0 mm 12.0 - 20.47 in
Total lengde 680.0 mm 2.23 ft
Distanse mellom PTO festet og bakken 490.0 mm 19.30 in
Kraftoverføring: Metode Kjede Kjede
Kraftoverføring: Gearbox DELEKS 540 r/min (3 års garanti) DELEKS 540 r/min (3 års garanti)
Kraftoverføring: Rotasjons retning Mot Høyre (mot venstre ved forespørsel) Mot Høyre (mot venstre ved forespørsel)
Kraftoverføring: Omdr/min, rotasjonsfart 280 rpm 280 rpm
Kraftoverføring: Gearbox med olje Ja / SAE 120 - ISO 72925 Ja / SAE 120 - ISO 72925
Rotor: Diameter 64.0 mm 2.52 in
Rotor: Lager type og størrelse "GB276-6207(R) GB276-6207(L)" "GB276-6207(R) GB276-6207(L)"
Rotor: Plate tykkelse 6.0 mm 0.24 in
Min./Maks abeidsdybde 4.73 - 6.30 in
Min/Maks arbeids dybde 120.0 - 160.0 mm
PTO aksel CE 4x700 mm + slurekobling én skive Ø160 mm (F0) CE 4x700 mm (27.6 in) + slurekobling én skive Ø160 mm (6.3 in) (F0)
Rotor: diameter med kniver 370.0 mm 14.57 in
Rotor: antall flenser 7 7
Antal kniver pr flens 4 4
Kniver: antall 28 28
Kniver: høyde / bredde 180.0 / 67.0 mm 7.08 / 2.64 in
Kniver: kurv lengde 230.0 mm 9.05 in
Kniver: Avstand mellom hullene 45.0 mm 1.77 in
Kniver: hull diameter 13.0 mm 0.51 in
Kniver: tykkelse 6.0 mm 0.24 in
Horisontal forflyttelse 120.0 mm manuell 4.73 in
Kniver: vekt 570.0 gr 20.10 oz
Bruttovekt ved forsendelse 206 kg 454 lb
Emballasjevolum 0.77 m3 27.2 cu ft
Emballert forsendelses størrelse 800.0*1490.0*650.0 mm
Embalert forsendelses størrelse 2.62*4.88*2.13 ft

Tekisk dataark

Shell Spirax S2 A 80W-90: Specifications   last ned PDF
DETALJER
KARAKTERISTIKKER
Tekisk dataark

DETALJER

STENG

Jordfreser til traktor med 135 cm arbeidsbredde, lett serie fra DELEKS®: den bredeste i den lette serien, for kompakttraktorer fra 18 til 35 hk med trepunktsfeste kat. 1, som Kubota B, Iseki, Yanmar, Solis og de fleste andre kompakttraktorer. Rotorfres med sidemontert kjededrift, girkasse 540 o/min med tre års garanti, 28 smidde kniver på 7 flenser, manuell sideforskyvning på 120 mm og justerbart bakre deksel. Den veier 171 kg, arbeider 12 til 16 cm dypt og leveres komplett med CE-kraftoverføringsaksel.


Hvilke traktorer passer den til

Med 135 cm arbeidsbredde og 148 cm total bredde dekker DFL-135 sporvidden til kompakt- og frukthagetraktorer og beholder de 171 kiloene til en lett fres: valget for den som har 18–35 hk og vil ha et bredt drag uten vekten til mellomserien. Den krever 18-35 hk på kraftuttaket ved 540 o/min og et trepunktsfeste kat. 1 (bolter ø 19–22 mm, avstand mellom nedre armer justerbar fra 305 til 520 mm). Den passer ikke til hurtigkoblingsrammer på løftearmene. Til traktorer med motsatt rotasjon på kraftuttaket finnes tilvalget motsatt rotasjon: vi snur girkassen før forsendelse, og fresen kommer klar til montering.


Kjededrift og girkasse 540 o/min

DELEKS®-girkassen på 540 o/min har tre års garanti og kommer ferdig fylt med SAE 120-olje; fra girkassen går kraften til rotoren gjennom en sidemontert kjededrift, den enkleste løsningen å kontrollere og reparere på en lett fres. Rotoren går med 280 o/min, riktig hastighet for å smuldre jorda med en traktor med lav effekt. CE-kraftoverføringsakselen (kategori 4, 700 mm) med slurekobling med én skive Ø 160 mm (F0) følger med og kan om nødvendig kortes ned etter bruksanvisningen.


Rotor og smidde kniver

Rotoren måler 370 mm i diameter med knivene montert, på en 64 mm aksel med 6207-lagre og sideplater i 6 mm stål. De 28 smidde knivene (4 per flens, 180 × 67 mm, 6 mm tykke, 230 mm bue, 570 g hver) sitter med to bolter hver (hull ø 13 mm, senteravstand 45 mm) og byttes én og én; samme reservedel passer alle DFL- og DFM-freser. Arbeidsdybde 120 til 160 mm.


Sideforskyvning 120 mm og justerbart deksel

Trepunktsfestet forskyves 120 mm sideveis mekanisk, med samme system som DFL-95 og DFL-115 og uten spaker eller hydraulikk: løsne de to U-boltene som låser feste- og girkasseenheten til rammen, skyv den for hånd og stram til igjen. Slik kan du jobbe inntil raden eller kanten uten å flytte traktoren, og sentrere fresen bak hjulene. Det bakre dekselet er justerbart: lukket holder det jorda tilbake og smuldrer den finere, åpent slipper det ut klumper og rester.


Mål, vekt og levering

Arbeidsbredde 1350 mm, total bredde 1480 mm, lengde 680 mm, høyde 800 mm, vekt 171 kg; girkassen sitter 490 mm over bakken. Den sendes på pall (206 kg brutto); fraktkostnad og leveringstid for ditt område vises i handlekurven. Fresen er CE- og TÜV Austria-sertifisert, med risikoanalyse utført av E.C.O. Spa i Faenza, og har to års garanti.


Bruksområder

  • Vingårder og frukthager: radmellomrommet freses med fresen forskjøvet mot raden
  • Kjøkkenhage og små jorder: klargjøring av så- og plantebed, nedmolding av gjødsel og planterester
  • Drivhus og tunneler: bredt drag med en kompakttraktor
  • Hage og planteskole: fornying av plener og finsmuldring av jorda før såing

Tilvalg og reservedeler

Motsatt rotasjon til traktorer med motsatt kraftuttak er et tilvalg som bestilles sammen med fresen. På siden finner du også settet med 10 smidde kniver, drivkjedet, bolter kat. 1, skruer og muttere til knivene, reduksjonsadapter til kraftuttaket og kraftoverføringsaksler og clutcher som reservedeler: bestill dem sammen med fresen eller senere.


FAQ

DFL-135 eller DFM-125 fra mellomserien?
Samme traktorklasse, to ulike maskiner: DFL-135 er bredere og lettere (171 kg), med rotor på 280 o/min og feste kat. 1; DFM-125 veier 195 kg og har rotor på 230 o/min, flytende deksel og feste kat. 1–2. På lett jord og med traktorer opp til 25–30 hk holder DFL-135; på tung jord og med traktorer på 30–45 hk lønner mellomserien seg.

Fungerer den med kraftuttak med motsatt rotasjon?
Ja, med tilvalget motsatt rotasjon: vi snur girkassen før forsendelse, og fresen kommer klar for traktorer med motsatt rotasjon på kraftuttaket.

Følger kraftoverføringsakselen med?
Ja: CE-kraftoverføringsakselen (kategori 4, 700 mm) med slurekobling med én skive Ø 160 mm (F0) følger med og kortes ned etter bruksanvisningen hvis traktorens feste sitter svært nær.

Hvilken olje skal girkassen ha, og hvilket vedlikehold trengs?
Girkassen kommer fylt med SAE 120-olje (ISO 72925): ved sesongstart kontrollerer du oljenivå, knivslitasje og at boltene er stramme. Slitte kniver byttes med settet på 10.

Kan jeg montere den med hurtigkoblingsramme på løftet?
Nei: DFL-135 festes til løftearmene med bolter kat. 1, og hurtigkoblingsrammer er ikke kompatible.


Reservedeler og støtte fra DELEKS®

Originale reservedeler sendes fra DELEKS®-lagrene i Europa: kniver, kjeder, bolter, lagre, kraftoverføringsaksler, clutcher og andre slitedeler er normalt på lager, både til vanlig vedlikehold og til reparasjoner. Teknisk avdeling hjelper deg å finne riktig del på sprengskissene, å vedlikeholde maskinen og å velge fresen og tilbehøret som passer traktoren din. Med fresen følger EF-samsvarserklæring, faktura og bruks- og vedlikeholdsanvisning, som også sendes på e-post ved levering. To års garanti.

KARAKTERISTIKKER

STENG
Karakteristikk Unità Metrisk Unità US o Feet
Arbeidsbredde 1350.0 mm 4.43 ft
Total bredde 1480.0 mm 4.85 ft
Vekt 171.0 kg 377.0 lb
Total høyde 800.0 mm 2.63 ft
Traktor hk 18 - 35 18 - 35 Hp
3-punkts feste Kat. 1 (ø 19.0-22.0mm) Kat. 1 (ø 19.0-22.0mm)
Gearboks plassering 560.0 mm fra venstre side / 790.0 mm fra høyre side 22.0 in from left side / 31.10 in from right side
Avstand mellom de 2 nederste festene 305.0 - 520.0 mm 12.0 - 20.47 in
Total lengde 680.0 mm 2.23 ft
Distanse mellom PTO festet og bakken 490.0 mm 19.30 in
Kraftoverføring: Metode Kjede Kjede
Kraftoverføring: Gearbox DELEKS 540 r/min (3 års garanti) DELEKS 540 r/min (3 års garanti)
Kraftoverføring: Rotasjons retning Mot Høyre (mot venstre ved forespørsel) Mot Høyre (mot venstre ved forespørsel)
Kraftoverføring: Omdr/min, rotasjonsfart 280 rpm 280 rpm
Kraftoverføring: Gearbox med olje Ja / SAE 120 - ISO 72925 Ja / SAE 120 - ISO 72925
Rotor: Diameter 64.0 mm 2.52 in
Rotor: Lager type og størrelse "GB276-6207(R) GB276-6207(L)" "GB276-6207(R) GB276-6207(L)"
Rotor: Plate tykkelse 6.0 mm 0.24 in
Min./Maks abeidsdybde 4.73 - 6.30 in
Min/Maks arbeids dybde 120.0 - 160.0 mm
PTO aksel CE 4x700 mm + slurekobling én skive Ø160 mm (F0) CE 4x700 mm (27.6 in) + slurekobling én skive Ø160 mm (6.3 in) (F0)
Rotor: diameter med kniver 370.0 mm 14.57 in
Rotor: antall flenser 7 7
Antal kniver pr flens 4 4
Kniver: antall 28 28
Kniver: høyde / bredde 180.0 / 67.0 mm 7.08 / 2.64 in
Kniver: kurv lengde 230.0 mm 9.05 in
Kniver: Avstand mellom hullene 45.0 mm 1.77 in
Kniver: hull diameter 13.0 mm 0.51 in
Kniver: tykkelse 6.0 mm 0.24 in
Horisontal forflyttelse 120.0 mm manuell 4.73 in
Kniver: vekt 570.0 gr 20.10 oz
Bruttovekt ved forsendelse 206 kg 454 lb
Emballasjevolum 0.77 m3 27.2 cu ft
Emballert forsendelses størrelse 800.0*1490.0*650.0 mm
Embalert forsendelses størrelse 2.62*4.88*2.13 ft

Tekisk dataark

STENG
Shell Spirax S2 A 80W-90: Specifications   last ned PDF
